1 Verze 01/18 250, 320, 500, INDUSTRY 500 Stavební připravenosti Strana 1

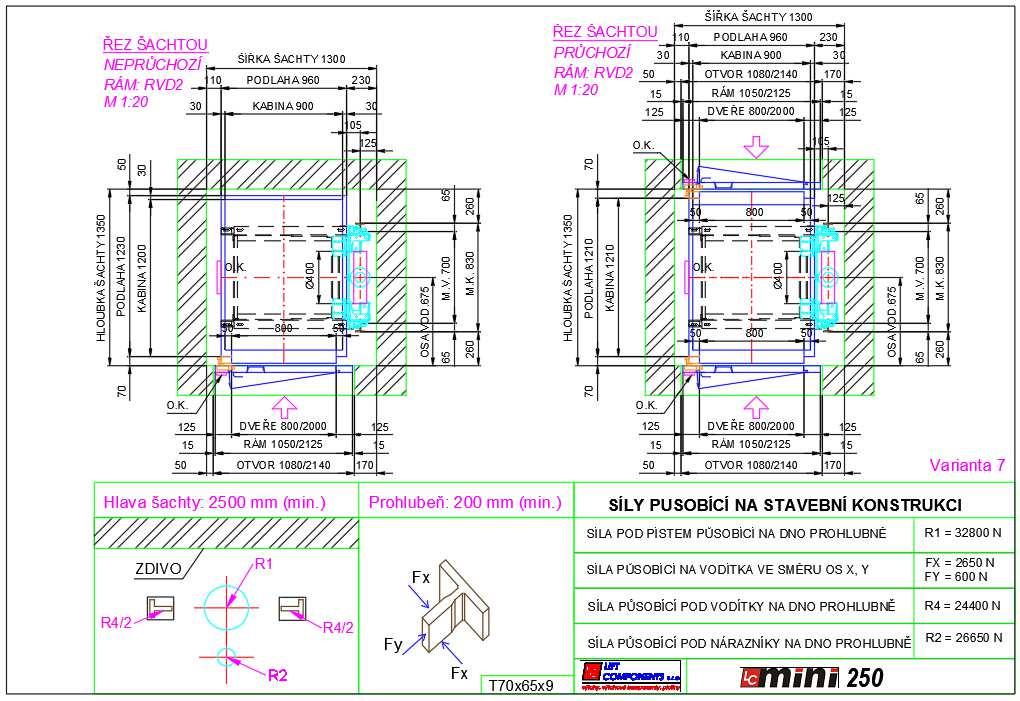

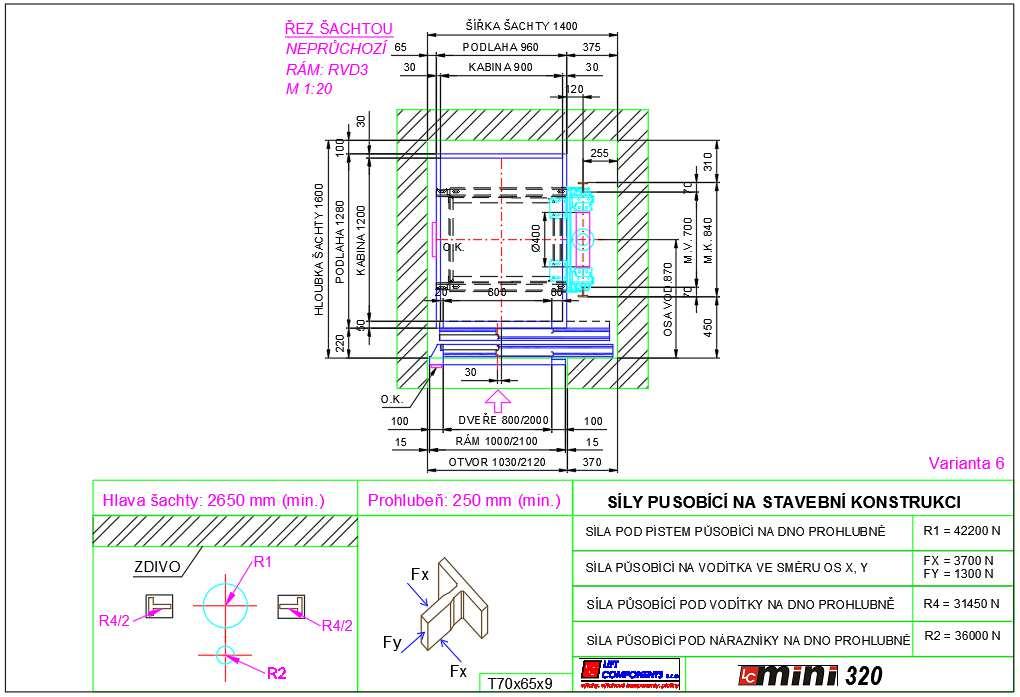

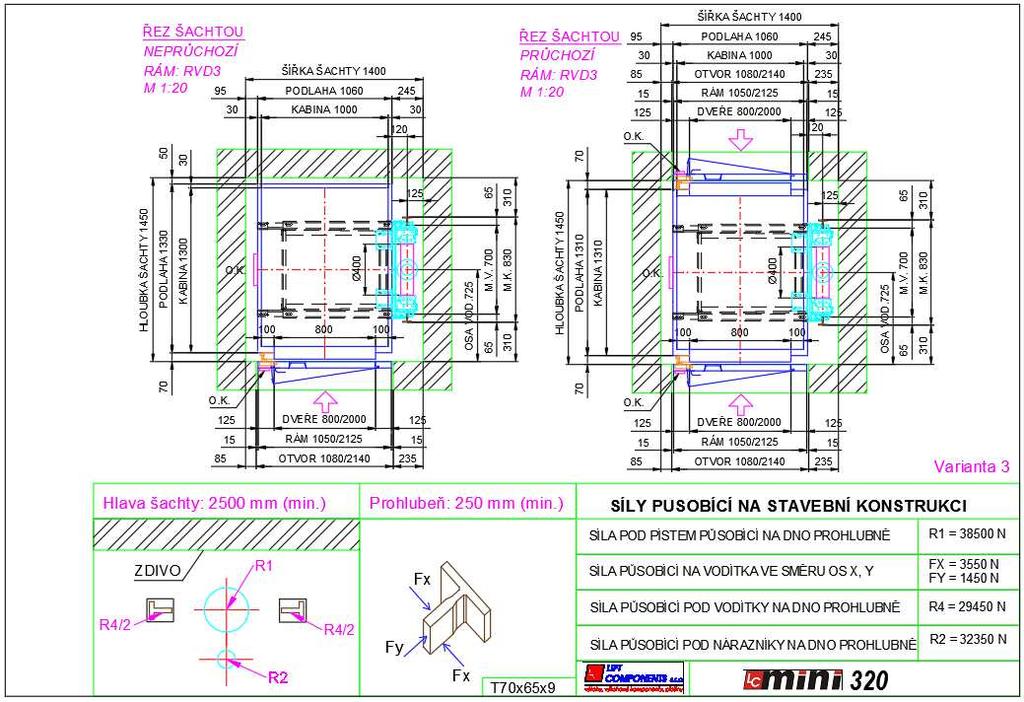

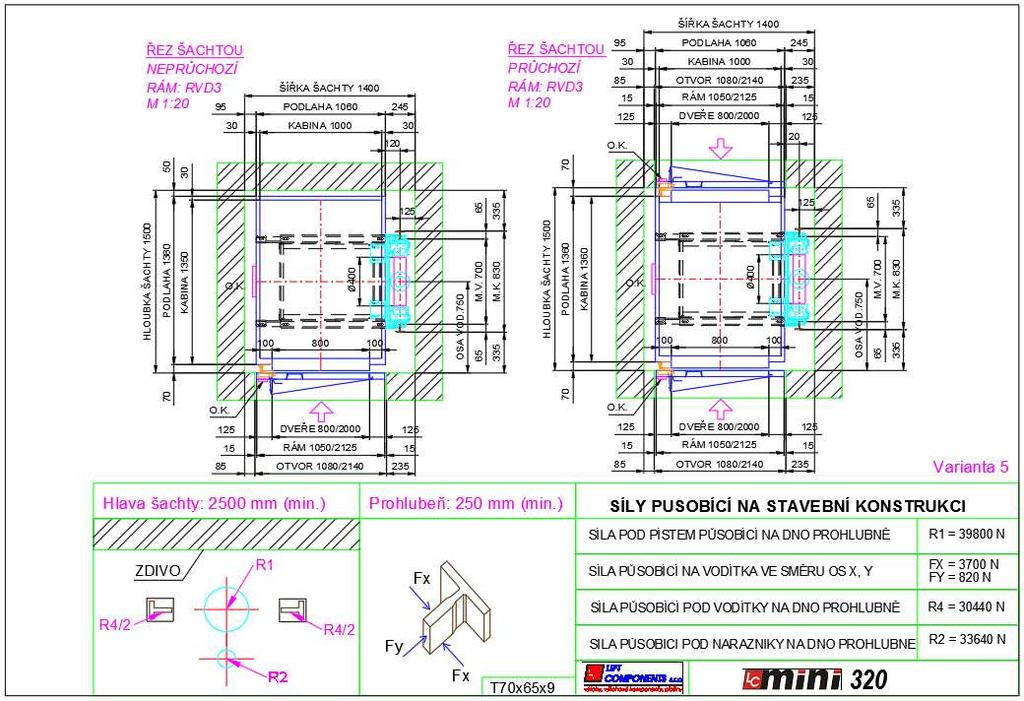

2 TECHNICKÉ PARAMETRY Technická charakteristika Počet osob 3 až 6 Počet stanic max. 5 Zdvih max. 12 m Rozměry plošiny viz. tabulka (nebo dle požadavku) Dveře plošiny šířka mm, výška až 2100 mm ruční nebo automatické Šachta plošina zdivo nebo konstrukce Rychlost 0,1 až 0,15 m/s Napájení 1/N/PE ~50Hz 230V/TN-S 3/N/PE ~50Hz 400V/TN-S Příkon 1,1 až 3 kw Příklady rozměrů šachet a kabin 250 šachta kabina varianta prohlubeň horní Varianty šířka hloubka šířka hloubka P-průchozí prostor (mm) (mm) (mm) (mm) N-neprůchozí (mm) (mm) Varianta N 200 min.2500 Varianta N 200 min.2500 Varianta N, P 200 min.2500 Varianta N, P 200 min.2500 Varianta N, P 200 min.2500 Varianta N, P 200 min Varianta N, P 250 min.2500 Varianta N, P 250 min.2500 Varianta N, P 250 min.2500 Varianta N, P 250 min.2500 Varianta N 250 min.2650 Varianta N 250 min Varianta N, P 350 min.2500 Varianta N, P 350 min.2500 Varianta N 350 min.2650 Varianta N 350 min.2650 Světlá výška kabiny je 2120 mm. Rozměry v tabulce jsou orientační a dají se upravit na míru podle požadavku. Strana 2

3 VÝŠKOVÁ SITUACE POŽADAVKY NA HORNÍ PROSTOR ŠACHTY VĚTRÁNÍ - min. 1% půdorysné plochy šachty, teplota v rozmezí +5 až + 40 C OSVĚTLENÍ - min. 50 lx POŽADAVKY NA PROHLUBEŇ ŠACHTY - Olejivzdorný nátěr podlahy do výšky 100 mm HLAVA ŠACHTY: LC mini 250 min mm LC mini 320 min mm LC mini 500 min mm PROHLUBEŇ: LC mini 250 min. 200 mm LC mini 320 min. 250 mm LC mini 500 min. 350 mm Strana 3

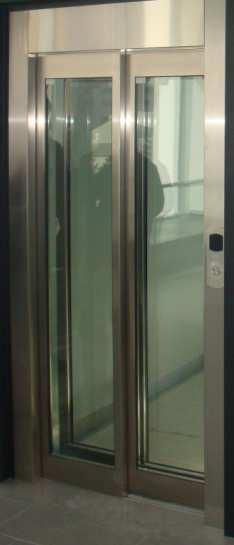

4 VSTUPNÍ OTVORY A DVEŘE Velikost dveří: Ruční: šířka mm, výška až 2100 mm Automatické: šířka mm, výška až 2100 mm DVEŘNÍ OTVOR DVEŘNÍ OTVOR ŠACHETNÍ: KLEFER-LUXURY (RUČNÍ) ŠACHETNÍ: KLEFER-LUXURY (RUČNÍ) KABINOVÉ: CELOPLOŠNÁ FOTOZÁVORA KABINOVÉ: FERMATOR-BUS M 1:20 M 1:20 DVEŘNÍ OTVOR (zárubeň 100mm) ŠACHETNÍ: KLEFER 2P (MODEL 40/10) KABINOVÉ: KLEFER 2P (MODEL 40/10) M 1:20 Strana 4

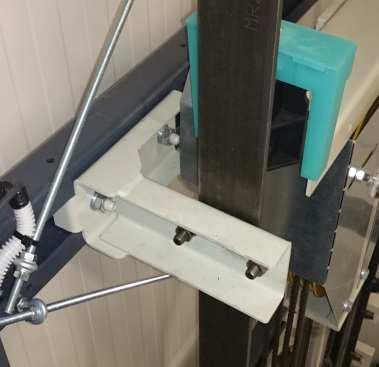

5 KOTVENÍ KONZOL 1) Konzolu kotvit pomocí hmoždin M12 do betonu 2) Konzolu kotvit k profilu na šrouby (dutá cihla, pórobeton- nelze použít) nebo přivařit 2) 3) Konzolu kotvit k zazděnému profilu na šrouby 4) Konzolu kotvit pomocí nebo přivařit ocelových svorníků Strana 5

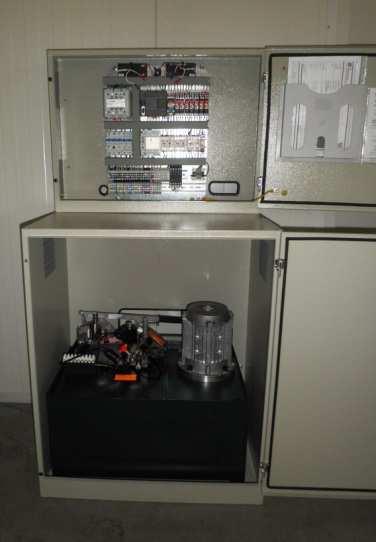

6 POŽADAVKY NA HYDRAULICKÝ AGREGÁT A ELEKTRO ROZVADĚČ 1) Umístění vedle šachy v BOXU ve vzdálenosti do 5m od šachty (doporučeno). Rozměry BOXU: Strana 6

7 2) Umístění agregátu v samostatné uzavřené místnosti, do které mají přístup pouze povolané osoby. Místnost je ve vzdálenosti do 5m od šachty (doporučeno). LEGENDA: Z ZÁSUVKA V1 HLAVNÍ VYPÍNAČ V2 VYPÍNAČ OSVĚTLENÍ STROJOVNY I PŘÍVOD 230V S JISTIČĚM VR- VÝTAHOVÝ ROZVADĚČ RV- ROZVODNICE VÝTAHU POŽADAVKY NA STROJOVNU - PRÁH ZÁRUBNĚ OSADIT 100mm NAD ÚROVEŇ VSTUPU DO STROJOVNY - SVĚTLÁ VÝŠKA STROJOVNY MIN. 2100mm - OLEJIVZDORNÝ NÁTĚR PODLAHY STROJOVNY DO VÝŠKY 100mm - VĚTRÁNÍ STROJOVNY OTVOREM min. 1% PŮDORYSNÉ PLOCHY STROJOVNY - UMÍSTĚNÍ OTVORU LIBOVOLNĚ Strana 7

8 Strana 8

9 Strana 9

10 Strana 10

11 Strana 11

12 Strana 12

13 Automatické dveře Strana 13

14 Strana 14

15 Automatické dveře Strana 15

16 500 Strana 16

17 Strana 17
