IRIS verze:

Transkript

1 Aktualizace softwaru IRIS - květen 2018 Nyní je k dispozici nová aktualizace softwaru pro vstřikovače a čerpadla Common rail Delphi Technologies. IRIS verze: Delphi Technologies s potěšením oznamuje zahájení provozu C4i pro AVM2PC a CRiPC. C4i byl vyvinut pro vstřikovače Common Rail DFI1.20 pro aplikace VW 1.6L a 2.0L od konce roku C4i je zdokonalený postup korekce, který zvyšuje přesnost přes C3i a splňuje nejpřísnější emisní normy pro EURO 6 a také pracuje při velmi vysokém tlaku až 2000 barů. 13 POKRYTÍ MODELŮ 10 NÁHRADNÍ DÍLY 4 TESTPLÁNY Aktualizace sotfwaru: Dialogové okno IRIS znázorňuje dostupnost nové verze, kterou je možné stáhnout a nainstalovat 1 NOVÝ HARDWARE C4i vyžaduje hardwarovou aktualizaci AVM2PC nebo CRiPC s novým zařízením - Ventil zpětného toku: HG HJ081. 1

2 Obsah aktualizace softwaru Testování Delphi DFi1.20 (C4i) vstřikovačů s IRISem Test plány pro IRIS CRi Software: Číslo Typ CRi Značka Motorizace Emisní normy Korekce Rodina DFI1.20 VAG 1.6L Euro 6 C4I F DFI1.20 VAG 1.6L Euro 6 C4I F DFI1.20 VAG 1.6L MQB A1 Euro 6 C4I F DFI1.20 VAG 1.6L MQB A1 Euro 6 C4I F DFI1.20 VAG 2.0L MoT Euro 6 C4I F DFI1.20 VAG 2.0L MoT Euro 6 C4I F DFI1.20 VAG 2.0L BiT Euro 6 C4I F DFI1.20 VAG 2.0L BiT Euro 6 C4I F83 Další obsah aktualizace softwaru - Test plány pro IRIS CRi Software: Číslo Typ CRi Značka Motorizace Emisní normy Korekce Rodina DFI1.20 VAG 1.4L Euro 6 C3I F67 Obsah aktualizace softwaru Testování Delphi DFP6.1 CR Čerpadel s IRISem Test plány pro IRIS CRp Software: Číslo Typ CRi Značka Motorizace Emisní normy Rodina DFP6.1 VAG VW 2.0L MoT Euro 6 F304 2

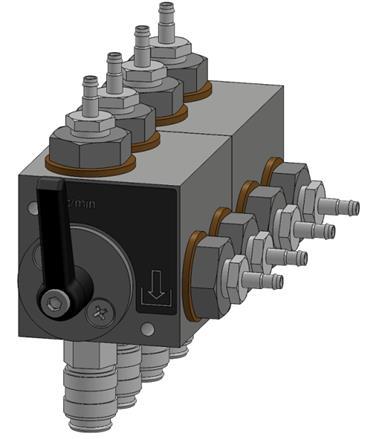

3 Požadavky na hardware HG HJ081 Sada přepínacího ventilu přepadu Testovací stolice CRi-PC a AVM2-PC jsou schopné testovat nejnovější vstřikovače DFi1.20 pomocí softwarové platformy Delphi Technologies IRIS za použití HG HJ081 Sady přepínacího ventilu přepadu. Sada HG HJ081 poskytuje bezpečný a řízený mechanismus pro odklon zpětného toku zpět do palivové nádrže, aby byla chráněna dávkovací jednotka HG HK901-P z důvodu vysokých teplot při testování pod řízením IRIS. Vstřikovač DFi1.20 využívá 6barový tlakový ventil pro zpětný posuv (HG ALP393 nebo DF YDT797), a proto není k testování těchto vstřikovačů potřebná vakuová funkce HG HK901-P. Objednací číslo HG HJ081 Poipis Sada přepínacího ventilu přepadu Pokyny Hartridge Marketing HMN156 a HMN164 pro informace o příslušenství testovacích stolic potřebných pro testování DFI1.20 a TIB195 / 45 pro specifické informace a požadavky spojené s testováním vstřikovačů C4i CR - viz doporučený audit. Informace o technických pokynech společnosti Delphi Technologies DM1381 a Delphi Technologies DT657 naleznete na stránkách o opravách nástrojů C4I. 3

4 Úplné pokrytí test plánů IRIS: Aktualizovaný obsah DF DDQX121L Common Rail Vstřikovačů Číslo Typ CRi Značka IRIS CRi Software Includes test plans for: Motorizace Emisní normy Korekce EJBR00801Z DFI1.2 FORD LYNX Focus 100/115 PS Transit Connect 90 PS Euro 3 C2I EJBR01101Z DFI1.2 FORD LYNX Focus 100/115 PS Transit Connect 90 PS Euro 3 C2I EJBR01301Z DFI1.2 FORD LYNX Focus 100/115 PS Transit Connect 90 PS Euro 3 C2I EJBR01302Z DFI1.2 FORD LYNX Focus 100/115 PS Transit Connect 90 PS Euro 3 C2I EJBR01601Z DFI1.2 FORD LYNX Focus 100/115 PS Transit Connect 90 PS Euro 3 C2I EJBR02201Z DFI1.2 FORD LYNX Focus 100/115 PS Transit Connect 90 PS Euro 3 C2I EJBR02001Z DFI1.2 FORD LYNX Focus 100/115 PS Transit Connect 90 PS Euro 3 C2I EJBR03401D DFI 1.3 SSANGYONG D20DT Euro 3 C2I EJBR04701D DFI 1.3 SSANGYONG D20DT CHINESE Euro 3 C2I EJBR02601Z DFI 1.2 SSANGYONG D27DT Euro 3 C2I EJBR04601D DFI 1.3 SSANGYONG D27DT Euro 3 C2I EJBR00901Z DFI 1.2 KIA J2.9 Euro 3 C2I EJBR01901Z DFI 1.2 KIA J2.9 Euro 3 C2I EJBR02301Z DFI 1.2 KIA J2.9 Euro 3 C2I EJBR02801D DFI 1.2 KIA J2.9 Euro 3 C2I EJBR03601D DFI 1.2 KIA J2.9 Euro 3 C2I EJBR02401Z DFI1.2 HYUNDAI / KIA J2.9 HP02/VQ Euro 3 C2I EJBR02901D DFI1.2 HYUNDAI / KIA J2.9 HP02/VQ Euro 3 C2I EJBR03701D DFI1.2 HYUNDAI / KIA J2.9 HP02/VQ Euro 3 C2I EJBR02501Z DFI1.2 HYUNDAI / KIA J2.9 CT/PU Euro 3 C2I EJBR03001D DFI1.2 HYUNDAI / KIA J2.9 CT/PU Euro 3 C2I EJDR00001Z DFI1.2 FORD PUMA Mondeo Puma Euro 3 C2I EJDR00002Z DFI1.2 FORD PUMA Mondeo Puma Euro 3 C2I EJDR00101Z DFI1.2 FORD PUMA Mondeo Puma Euro 3 C2I EJDR00201Z DFI1.2 FORD PUMA Puma 115 PS Euro 3 C2I EJDR00301Z DFI1.2 FORD PUMA Puma 130 PS Euro 3 C2I EJDR00401Z DFI1.2 FORD PUMA Transit Puma 125 PS Euro 3 C2I EJDR00501Z DFI1.2 FORD PUMA Mondeo 130 PS / Jaguar 130 PS Euro 3 C2I EJDR01001D DFI1.2 FORD PUMA Transit 125 PS Euro 3 C2I Rodina EJDR00202Z DFI1.2 FORD PUMA Puma 115 PS Euro 3 C2I EJDR00402Z DFI1.2 FORD PUMA Puma 115 PS Euro 3 C2I F08 EJDR00502Z DFI1.2 FORD PUMA Mondeo Puma 115 PS Euro 3 C2I EJDR00403Z DFI1.2 FORD PUMA Transit Puma 135 PS 2.4L Euro 3 C2I EJDR01101D DFI1.2 FORD PUMA Transit Puma 135 PS 2.4L Euro 3 C2I F09 EJDR00503Z DFI 1.3 FORD PUMA Puma 130 PS Euro 3 C2I EJDR00504Z DFI 1.3 FORD PUMA Mondeo 115 / 130 PS Jaguar 130 PS Euro 4 C2I F10 EJDR00601D DFI 1.3 FORD PUMA Mondeo Puma 155 PS Euro 3 C2I F11 EJDR00701D DFI 1.3 FORD PUMA Mondeo 152 PS / Jaguar 152 PS Euro 4 C2I F12 F01 F02 F03 F04 F05 F06 F07 4

5 Aktualizovaný obsah DF DDQX121L Common Rail Vstřikovačů Test plány pro IRIS CRi Software: Číslo Typ CRi Značka Motorizace Emisní normy Korekce EJBR02701Z DFI 1.3 RENAULT K9K Euro 4 C2I EJBR05201D DFI 1.3 RENAULT K9K Euro 4 C2I EJBR03101D DFI 1.3 RENAULT K9K Megane Euro 4 C2I EJBR05101D DFI 1.3 RENAULT K9K Megane Euro 4 C2I EJBR05102D DFI 1.3 RENAULT K9K Megane Euro 4 C2I DFI 1.3 RENAULT K9K Megane Euro 4 C2I EJBR01201Z DFI1.2 RENAULT K9K BP Euro 3 C2I EJBR01401Z DFI 1.2 RENAULT K9K BP Euro 3 C2I EJBR01701Z DFI 1.2 RENAULT K9K BP Euro 3 C2I EJBR02101Z DFI 1.2 RENAULT K9K BP Euro 3 C2I EJBR04101D DFI 1.2 RENAULT K9K BP DLC Euro 3 C2I DFI 1.2 RENAULT K9K BP (grooved valve) Euro 3 C2I EJBR01501Z DFI1.2 RENAULT K9K HP Euro 3 C2I EJBR01801Z DFI 1.2 RENAULT K9K HP Euro 3 C2I EJBR01801A DFI 1.2 RENAULT K9K HP Euro 3 C2I EJBR04001D DFI 1.2 RENAULT K9K HP DLC Euro 3 C2I DFI 1.2 RENAULT K9K HP (grooved valve) Euro 3 C2I EJBR03201D DFI 1.2 TELCO 3.0L Euro 3 C2I F18 EJBR03301D DFI 1.2 JMC 2.8L HDT TCI Euro 3 C2I F19 EJBR01001A DFI1.2 PSA DV4TED4 Euro 3 C2I EJBR01001Z DFI1.2 PSA DV4TED4 Euro 3 C2I EJBR03501D DFI 1.3 TATA 3.0L Euro 3 C2I F21 EJBR04301D DFI 1.3 TATA Indica 1.4L Euro 4 C2I EJBR05701D DFI 1.3 TATA Indica 1.4L Euro 4 C2I DFI 1.3 TATA 1.4L Euro 4 C2I EJBR04901D DFI 1.3 TATA 2.2L Euro 4 C2I DFI 1.3 TATA 2.2L Euro 4 C2I DFI 1.3 TATA 2.2L Euro 4 C2I EJDR00801D DFI 1.3 FORD PUMA Ford Puma PS CDPF Euro 4 C2I F24 EJBR03801D DFI1.2 PSA DW10BTED4 Euro 4 C3I EJBR06001D DFI1.2 PSA DW10BTED4 Euro 4 C3I EJBR04501D DFI 1.3 SSANGYONG D20DT Euro 4 C3I F26 EJBR04401D DFI 1.3 SSANGYONG D27DTP Euro 4 C3I F27 EJBR03901D DFI 1.4 HYUNDAI / KIA J2.9 Euro 4 C3I EJBR03902D DFI 1.4 HYUNDAI / KIA J2.9 Euro 4 C3I EJBR04201D DFI 1.3 DAIMLER CHRYSLER Rodina F13 F14 F15 F16 F17 F20 F22 F23 F25 F28 OM646 Euro 4 C3I F29 EJBR05501D DFI 1.4 HYUNDAI / KIA PU Euro 4 C3I F30 5

6 Aktualizovaný obsah DF DDQX121L Common Rail Vstřikovačů IRIS CRi Software test plans continued: Číslo Typ CRi Značka Motorizace Emisní normy Korekce Rodina EJBR05301D DFI 1.3 YUCHAI 2.6L 4F Euro 3 C3I F31 EJBR06101D DFI 1.3 YUCHAI 2.5L 4F Euro 3 C3I F32 EJBR05601D DFI 1.4 RSA K9K Euro 5 C3I DFI 1.4 RSA K9K Euro 5 C3I DFI 1.4 RSA K9K Euro 5 C3I EJBR06201D DFI 1.3 JMGE 2.5L.VM R425 DOHC Euro 3 C3I F34 EJBR05001D DFI 2.3 JCB 4.4L SCOUT Tier3 C2I F35 EMBR00201D DFI1.5 HYUNDAI / KIA CR 1.4L U1.1-U1.4 (KOR) Euro 5 C3I EMBR00202D DFI1.5 HYUNDAI / KIA CR 1.4L U1.1-U1.4 (KOR) Euro 5 C3I EMBR00203D DFI1.5 HYUNDAI / KIA CR 1.4L U1.1-U1.4 (KOR) Euro 5 C3I DFI1.5 HYUNDAI / KIA CR 1.4L U1.1-U1.4 (SLVK) Euro 5 C3I DFI1.5 HYUNDAI / KIA CR 1.4L U1.1-U1.4 (SLVK) Euro 5 C3I EMBR00001D DFI1.5 DAIMLER OM651 D22 Euro 5 C3I EMBR00002D DFI1.5 DAMILER OM651 D22 Euro 5 C3I DFI1.5 DAIMLER CHRYSLER OM651 D22 Euro 5 C3I DFI1.5 DAIMLER CHRYSLER OM651 D22 Euro 5 C3I DFI1.5 DAIMLER CHRYSLER OM651 D22 Retrofit Wet 125 kw Euro 5 C3I DFI1.5 DAIMLER CHRYSLER OM651 D22 Retrofit 150Kw Euro 5 C3I DFI1.5 DAIMLER CHRYSLER OM651 D22 Retrofit 150Kw Euro 5 C3I DFI1.5 DAIMLER CHRYSLER OM651 D18 Euro 5 C3I DFI1.5 DAIMLER CHRYSLER OM651 D18 Euro 5 C3I F39 EMBR00101D DFI1.5 PSA / VOLVO DW10C Euro 5 C3I EMBR00101DP DFI1.5 PSA DW10C Euro 5 C3I F DFI1.5 HYUNDAI / KIA A2 WGT 2.5 Euro 5 C3I F DFI1.5 HYUNDAI / KIA A2 VGT Euro 5 C3I F42 EMBR00301D DFI1.5 SSANGYONG D20DTF Euro 5 C3I F DFI1.5 VAG 1.2L 3CYL Euro 5 C3I F DFI1.5 GMDAT Z22D Euro 5 C3I DFI1.5 GMDAT Z22D Euro 5 C3I DFI1.5 GMDAT Z22D Euro 5 C3I DFI1.5 GMDAT Z20D Euro 5 C3I DFI1.5 GMDAT Z20D Euro 5 C3I F DFI1.5 GMDAT Z20D Euro 5 C3I DFI1.5 GREATWALL 4D20 2.0L L4 Euro 4 C3I F DFI 2.5 JCB 93 Kw Tier4 C3I DFI 2.5 JCB 108 Kw Tier4 C3I F DFI 2.5 DOOSAN 1.8L 2.4L 3.4L TCI Tier4 C3I F DFI 2.5 DAEDONG 1.8L NA Tier4 C3I F DFI 2.5 DAEDONG 1.8L 2.4L TC Tier4 C3I F DFI 2.5 DAEDONG 1.8L 2.4L TC Tier4 C3I F DFI 2.3 JCB 4.8L SCOUT2 Tier3 C2I F DFI 1.3 TATA Aria Merlin Xenon 2.2L Euro 5 C3I F DFI 2.5 TATA 5L 4Cyl Tier4 C3I F DFI DAIMLER CHRYSLER OM651 D22 MRA 150 kw Euro 6 C3I F DFI DAIMLER CHRYSLER OM651 D22 MFA 125 kw Euro 6 C3I F DFI DAIMLER CHRYSLER OM651 D22 NCV3 Euro 6 C3I F57 6 F33 F36 F37 F38 F45

7 Aktualizovaný obsah DF DDQX121L Common Rail Vstřikovačů Test plány pro IRIS CRi Software: Číslo Typ CRi Značka Motorizace Emisní normy Korekce Rodina DFI1.5 PSA DW10F Euro 6 C3I F DFI1.5 PSA DW10F Euro 6 C3I F DFI 2.5 JCB 55kW Tier4 C3I F DFI 2.5 JCB 108kW Tier4 C3I F DFI 1.3 Mahindra Bolero 2.5L BS3 C3I F DFI 1.3 Ashok Leyland DOST 1.5L BS3 C3I F DFI2.5 JCB 4.8L 129 kw Tier 4 C3I F DFI1.4 YUCHAI 1.4L 4W Euro 4 C3I F DFI 1.3 Cooper TC UPCR Euro 3 C3I F DFI 1.3 Cooper NA UPCR Euro 3 C3I F DFI1.20 VAG 1.4L Euro 6 C3I F DFI1.20 VAG 1.4L Euro 6 C3I F DFI1.20 VAG 1.4L Euro 6 C3I F DFI1.4 TATA 3.0L BS4 C3I F DFI1.5.2 HYUNDAI / KIA U2 1.1L Euro 6 C3I F DFI2.5 Doosan 3.4L 3.4L Tier4 C3I F DFI2.5 Doosan 1.8 & 2.4L 1.8L & 2.4L Tier4 C3I F DFI1.5 GreatWall 4D20 2.0L Euro 5 C3I F DFI2.5 LSMtron 1.9L & 2.5L Tier4 C3I F DFI1.4 Chengdu Wit 4JA1 Chengdu Wit 4JA1 Euro 4 C2I F DFI1.3 TATA 3.0L 4SP UV 4SP 3.0L UV BS4 C3I F DFI 2.5 JCB 55kW Tier4 C3I F DFI1.5.2 JAC 2.0L Euro 4 C3I F DFI1.5 Ford DW10F Premium Euro 6 C3I F DFI1.20 VAG Volkswagen 1.6L Euro 6 C4I F DFI1.20 VAG 1.6L Euro 6 C4I F DFI1.20 VAG 1.6L MQB A1 Euro 6 C4I F DFI1.20 VAG 1.6L MQB A1 Euro 6 C4I F DFI1.20 VAG 2.0L MoT Euro 6 C4I F DFI1.20 VAG 2.0L MoT Euro 6 C4I F DFI1.20 VAG 2.0L BiT Euro 6 C4I F DFI1.20 VAG 2.0L BiT Euro 6 C4I F DFI1.5.2 SSANGYONG D22DT Euro 6 C3I F DFI1.5.2 SSANGYONG D16DT Euro 6 C3I F85 7

8 Požadavky na software CRI-PC : Požadovaný software Hartridge Objednací číslo: MH-i-01 Popis Magmah Plus pro CRi-PC (V12.30 nebo novější) V závislosti na úrovních softwaru mohou být požadovány také čipové sady MCB4 a PLC. V případě dotazů se obraťte na společnost Auto Kelly Požadavky na software AVM2-PC : Požadovaný software Hartridge Objednací číslo: HG HB414 HG HB415 HG HB416** HG * HG * HG MH-A-01AS Popis MCB4 Firmware Chip V9.05 pro AVM2PC SCB2 Firmware Chip V3.12 nebo novější AE32 Firmware Chip V11 AVM2-PC Menu System V nebo novější Pojmenován: Generický spouštěč MAGMAH Plus V40.11 nebo novější Platná Maintenance Licence * K dispozici je na portálu Hartridge Software Portal, platná licence Maintenance HG MH-A-01AS, potřebná k instalaci. V případě dotazů se obraťte na společnost Auto Kelly. ** HG HB416 vyžaduje, aby HG AE32 PCB byla vydána 4 nebo později, je k dispozici servisní výměna PCB HG A089E918.S / E, viz Hartridge marketing note HMN102A 8

9 Aktualizovaný obsah DF DDQX122K EUI, EUP a Smart Vstřikovače Test plány pro IRIS EUI Software: Delphi # Technology OE # OE Customer Aplikace Rodina BEBE2A00101 LR MSC Land Rover Storm ECD2 PDS-0020 BEBE2A01001 LR MSC Land Rover Storm ECD3 Job 2 PDS-0021 BEBE2A01101 LR MSC Land Rover Storm ECD3 Job 2 PDS-0021 BEBE4B01001 A Volvo D Euro Spec PS-0008 BEBE4B01002 A Volvo D US High Flow PS-0009 BEBE4B01003 A Volvo D US Low Flow PS-0010 BEBE4B01004 A Volvo D US Spec PS-0029 BEBE4B03001 A0 RE64866 John Deere 6105 Dual Rail Head PS-0021 BEBE4B04001 A0 RE63052 John Deere 6125 Dual Rail Head PS-0022 BEBE4B13001 A0 RE John Deere 6105 VI Single Rail Head PS-0041 BEBE4B14001 A0 RE John Deere 6125 VI Single Rail Head PS-0042 BEBE4B10001 A Volvo D Euro Spec, hp PS-0030 BEBE4B10002 A Volvo D US Spec, hp PS-0031 BEBE4B10101 A Volvo D Euro Spec, hp PS-0038 BEBE4B10102 A Volvo D US Spec, hp PS-0039 BEBE4B12001 A Volvo D Euro Spec, hp PS-0035 BEBE4B12002 A Volvo D US High Spec, hp PS-0036 BEBE4B12003 A Volvo D US 465 Spec, hp PS-0037 BEBE4B12004 A Volvo D Euro Spec, hp PS-0035 BEBE4B12005 A Volvo D US2000 Spec 345/385/425hp PS-0040 BEBE4B15001 A Hyundai L Engine Euro 2 PS-0043 BEBE4B15002 A Hyundai L Engine Taiwan 3 PS-0051 BEBE4B15003 A Hyundai L Engine Euro 2+ PS-0052 BEBE4B17001 A3 RE John Deere 6125 Tier 2 - OH - Low Power PS-0045 BEBE4B17002 A3 RE John Deere 6125 Tier 2 - OH - Mid Power PS-0046 BEBE4B17003 A3 RE John Deere 6125 Tier 2 - OH - High Power PS-0047 BEBE4B17101 A3 RE John Deere 6125 Tier 2 - OH - Low Power PS-0045 BEBE4B17102 A3 RE John Deere 6125 Tier 2 - OH - Mid Power PS-0046 BEBE4B17103 A3 RE John Deere 6125 Tier 2 - OH - High Power PS-0047 BEBE4C00001 E Volvo D12 (TRUCK) 3108 PS-0048 BEBE4C00101 E Volvo D12 (TRUCK) 3108 PS-0048 BEBE4C01001 E Volvo D12 (BUS) 3986 PS-0050 BEBE4C01101 E Volvo D12 (BUS) 3986 PS

10 Aktualizovaný obsah DF DDQX122K EUI, EUP a Smart Vstřikovače Test plány pro IRIS EUI Software: Delphi # Technology OE # OE Customer Aplikace Rodina BEBE4C02001 E Volvo D PS-0049 BEBE4C02002 E Volvo D PS-0054 BEBE4C02101 E Volvo D PS-0049 BEBE4C02102 E Volvo D PS-0054 BEBE4C03001 E Volvo D PS-0056 BEBE4C03101 E Volvo D PS-0056 BEBE4C04001 E Volvo D PS-0057 BEBE4C04002 E Volvo D PS-0058 BEBE4C04101 E Volvo D PS-0057 BEBE4C04102 E Volvo D PS-0058 BEBE4C05001 E Volvo D9 PENTA MARINE R4/ PS-0063 BEBE4C05002 E Volvo D9 PENTA MARINE R4/ PS-0075 BEBE4C06001 E Volvo D9 PENTA INDUSTRIAL G2 PS-0064 BEBE4C07001 E Volvo D16 PENTA INDUSTRIAL G1+V1+V2 PS-0065 BEBE4C08001 E Volvo D16 PENTA INDUSTRIAL G2+G3 PS-0066 BEBE4C09001 E Hyundai 04EM L ENGINE - 440/410 PS PS-0062 BEBE4C09002 E Hyundai 04EM L ENGINE - 380/320 PS PS-0070 BEBE4C09101 E Hyundai 04EM L ENGINE - 440/410 PS PS-0062 BEBE4C09102 E Hyundai 04EM L ENGINE - 380/320 PS PS-0070 BEBE4C10001 E Volvo D9 PENTA MARINE R PS-0071 BEBE4C11001 E Volvo D12 PENTA MARINE 775hp 1229 PS-0073 BEBE4C12001 E1 RE John Deere 6135 Tier 3 - OH - High Power PS-0059 BEBE4C12002 E1 RE John Deere 6135 Tier 3 - OH - Low Power PS-0061 BEBE4C12101 E1 RE John Deere 6135 Tier 3 - OH - High Power PS-0059 BEBE4C13001 E Volvo D12 (BUS) 3986 PS-0050 BEBE4C14001 E Volvo D PS-0056 BEBE4C15001 E Volvo D9 PENTA MARINE R PS-0071 BEBE4C16001 E Volvo D9 PENTA INDUSTRIAL G2 PS-0064 BEBE4C17001 E Volvo D9 PENTA MARINE R4/ PS-0075 BEBE4D00001 E Volvo D /435hp CP055 BEBE4D00002 E Volvo D /435hp CP055 BEBE4D00003 E Volvo D /435hp CP055 BEBE4D00103 E Volvo D /435hp CP055 BEBE4D01001 E Volvo D hp CP055 BEBE4D01101 E Volvo D hp CP055 BEBE4D03001 E Volvo D PS-0072 BEBE4D03101 E Volvo D PS-0072 BEBE4D03201 E Volvo D PS

11 Aktualizovaný obsah DF DDQX122K EUI, EUP a Smart Vstřikovače Test plány pro IRIS EUI Software: Delphi # Technology OE # OE Customer Aplikace Rodina BEBE4D00203 E3, Volvo D /435hp PS-0083 BEBE4D00303 E3, Volvo D /435hp PS-0083 BEBE4D01201 E3, Volvo D hp PS-0082 BEBE4D01301 E3, Volvo D hp PS-0082 BEBE4D04001 E3, Volvo MD Low Power 380hp PS-0086 BEBE4D04002 E3, Volvo MD High Power 435hp PS-0087 BEBE4D05001 E3, Z0B Nissan GE13 (Low Power) PS-0074 BEBE4D05001 E3, Z0B Nissan GE13 (Low Power) PS-0074 BEBE4D05002 E3, Z0A Nissan GE13 (High Power) PS-0076 BEBE4D05002 E3, Z0A Nissan GE13 (High Power) PS-0076 BEBE4D06001 E3, Volvo Mack 3144 PS-0088 BEBE4D07001 E3, Volvo D PS-0089 BEBE4D08001 E3, Volvo MD Low Power PS-0077 BEBE4D08002 E3, Volvo MD High Power PS-0078 BEBE4D08003 E3, Volvo MD Low Power Euro 4 PS-0080 BEBE4D08004 E3, Volvo MD High Power Euro 4 PS-0081 BEBE4D09001 E3, Volvo MD (Mack) PS-0079 BEBE4D10001 E3, Volvo D (Euro 4) PS-0084 BEBE4D11001 E3, Volvo MD (Euro 4) (RVI) PS-0090 BEBE4D11101 E3, Volvo MD (Euro 4) (RVI) PS-0090 BEBE4D11201 E3, Volvo MD (Euro 4) (RVI) PS-0090 BEBE4D11301 E3, Volvo MD (Euro 4) (RVI) PS-0090 BEBE4D12001 E3, Volvo MD & 3505 (Euro 4) (RVI) PS-0091 BEBE4D12101 E3, Volvo MD & 3505 (Euro 4) (RVI) PS-0091 BEBE4D12201 E3, Volvo MD & 3505 (Euro 4) (RVI) PS-0091 BEBE4D12301 E3, Volvo MD & 3505 (Euro 4) (RVI) PS-0091 BEBE4D13001 E3, Volvo D (Euro 4) PS-0092 BEBE4D13101 E3, Volvo D (Euro 4) PS-0092 BEBE4D14001 E3, Volvo D Tier 3 (Euro 4) PS-0093 BEBE4D14101 E3, Volvo D Tier 3 (Euro 4) PS-0093 BEBE4D15001 E3, Volvo Penta P1453 MD11 PS-0104 BEBE4D16001 E3, Volvo MD Low Power Euro 4 PS-0077 BEBE4D16002 E3, Volvo MD High Power Euro 4 PS-0078 BEBE4D16003 E3, Volvo MD Low Power Euro 4 PS-0080 BEBE4D16004 E3, Volvo MD High Power Euro 4 PS-0081 BEBE4D17001 E3, Z1B Nissan GE13 (Low Power) PS-0074 BEBE4D17002 E3, Z1A Nissan GE13 (High Power) PS-0076 BEBE4D18001 E3, Volvo MD13 Penta P1468 PS-0109 BEBE4D18002 E3, Volvo MD13 Penta P1468 PS-0110 BEBE4D19001 E3, Hyundai H Engine PS-0106 BEBE4D19002 E3, Hyundai L Engine PS-0105 BEBE4D20001 E3, Volvo MD Low Power 380hp PS-0086 BEBE4D20002 E3, Volvo MD High Power 435hp PS-0087 BEBE4D21001 E3, Hyundai H Engine PS-0120 BEBE4D21002 E3, Hyundai L Engine PS-0121 BEBE4D22001 E3, Volvo Penta MD13 Marine PS-0122 BEBE4D22002 E3, Volvo Penta 13L Marine (800HP) PS

12 Aktualizovaný obsah DF DDQX122K EUI, EUP a Smart Vstřikovače Test plány pro IRIS EUI Software: Delphi # Technology OE # OE Customer Aplikace Rodina BEBE4D23001 E3, Volvo MD13 Marine PS-0123 BEBE4D23002 E3, Volvo MD13 - Euro 5 PS-0124 BEBE4D24001 E3, Volvo MD Low Power Euro 4 PS-0077 BEBE4D24002 E3, Volvo MD High Power Euro 4 PS-0078 BEBE4D24003 E3, Volvo MD Low Power Euro 4 PS-0080 BEBE4D24004 E3, Volvo MD High Power Euro 4 PS-0081 BEBE4D24103 E3, Volvo MD Low Power Euro 4 PS-0080 BEBE4D24104 E3, Volvo MD High Power Euro 4 PS-0081 BEBE4D25001 E3, Volvo MD13 Marine PS-0123 BEBE4D25002 E3, Volvo MD13 - Euro 5 PS-0124 BEBE4D25101 E3, Volvo MD13 Marine PS-0123 BEBE4D25102 E3, Volvo MD13 - Euro 5 PS-0124 BEBE4D26001 E3, Volvo Penta MD13 Marine PS-0122 BEBE4D26002 E3, Volvo Penta 13L Marine (800HP) PS-0130 BEBE4D27001 E3, Volvo MD13 Penta P1468 PS-0109 BEBE4D27002 E3, Volvo MD13 Penta P1468 PS-0110 BEBE4D28001 E3, Volvo D PS-0089 BEBE4D29001 E3, Volvo D (Euro 4) PS-0084 BEBE4D30001 E3, Volvo D /435hp PS-0083 BEBE4D31001 E3, Volvo D hp PS-0082 BEBE4D33001 E3, Volvo MD (Mack) PS-0079 BEBE4D34001 E3, Volvo D PS-0085 BEBE4D34101 E3, Volvo D PS-0085 BEBE4D35001 E3, Volvo MD Low Power 380hp PS-0086 BEBE4D35002 E3, Volvo MD High Power 435hp PS-0087 BEBE4D36001 E3, Volvo MD (Euro 4) (RVI) PS-0090 BEBE4D37001 E3, Volvo MD & 3505 (Euro 4) (RVI) PS-0091 BEBE4D38001 E3, Volvo Penta P1453 MD11 PS-0104 BEBE4D39001 E3, Volvo D PS-0089 BEBE4D40001 E3, Volvo D (Euro 4) PS-0084 BEBE4D41001 E3, Volvo MD (Euro 4) (RVI) PS-0090 BEBE4D42001 E3, Volvo MD & 3505 (Euro 4) (RVI) PS-0091 BEBE5D32001 E3, Volvo Mack 3144 PS-0088 BEBE4D44001 E3,18C Volvo D LOW POWER - 380HP PS-0253 BEBE4D45001 E3,18C Volvo D9 PS-0254 BEBE4D46001 E3,18C Volvo D9 PS-0255 BEBE4D47001 E Volvo MD11 Industrial PS-0281 BEBE4D48001 E Volvo PENTA P2184 D11 STAGE II AND STAGE IIIA PS-0307 BEBE5H00001 E3, Volvo Penta D16 P1369 PS-0119 BEBE5H01001 E3, Volvo HDE16 Euro 5 PS-0212 BEBE4K01001 E3, Volvo MD13 PS-0157 BEBE4P00001 E3, Volvo MD 13 PS-0159 BEBE4P00002 E3, Volvo MD 13 PS-0176 BEBE4P01001 E3, Volvo MD 13 Normal Euro 6 HR PS-0182 BEBE4P01002 E3, Volvo MD 13 Normal Euro 6 LR PS-0176 BEBE4P01003 E3, Volvo MD 13 PS-0176 BEBE4P01103 E3, Volvo MD 13 PS-0176 BEBE4P02001 E3, Volvo MD 13 Normal Euro 6 HR PS-0182 BEBE4P02002 E3, Volvo MD 13 Normal Euro 6 LR PS-0181 BEBE4P03001 E3, Volvo MD 13 Normal Euro 6 HR PS-0182 BEBE4P03002 E3, Volvo MD 13 Normal Euro 6 LR PS-0181 BEBE4L00001 E Hyundai L Engine EGR PS-0141 BEBE4L00002 E Hyundai L Engine EGR PS-0141 BEBE4L00102 E Hyundai L Engine EGR PS-0141 BEBE4L01001 E Hyundai L Engine SCR PS-0142 BEBE4L01002 E Hyundai L Engine SCR PS-0142 BEBE4L01102 E Hyundai L Engine SCR PS-0142 BEBE4L02001 E Hyundai H Engine PS-0143 BEBE4L02002 E Hyundai H Engine PS-0143 BEBE4L02102 E Hyundai H Engine PS-0143 BEBE4L06001 E Hyundai L Engine (12L, SCR) PS

13 Aktualizovaný obsah DF DDQX122K EUI, EUP a Smart Vstřikovače IRIS EUP / SMART test plány pro: Delphi # Technology OE # OE Customer Aplikace Rodina BEBU5A00000 EUP DAF MX / PR Euro 4 PS-0094 BEBU5A01000 EUP G YUCHAI Euro 4 PS-0094 BEBU4B00000 EUP /PAC DAF PACCAR US2010 PS-0116 BEBU4B00100 EUP /PAC DAF PACCAR US2010 PS-0116 BEBU4B00200 EUP /PAC DAF PACCAR US2010 PS-0116 BEBJ1A00001 Smart Injector DAF MX Euro 4 PS-0131 BEBJ1A00101 Smart Injector / DAF MX Euro 4 PS-0131 BEBJ1A00201 Smart Injector DAF MX Euro 4 PS-0131 BEBJ1A00202 Smart Injector DAF MX Euro 4 PS-0131 BEBJ1A05001 Smart Injector DAF MX Euro 4 PS-0131 BEBJ1A05002 Smart Injector DAF MX Euro 4 PS-0148 BEBJ1A01001 Smart Injector DAF PR Euro 4 PS-0097 BEBJ1A01101 Smart Injector DAF PR Euro 4 PS-0097 BEBJ1A01201 Smart Injector DAF PR Euro 4 PS-0097 BEBJ1B00001 Smart Injector DAF MX US2010 PS-0118 Požadavky na software AVM2-PC : Požadovaný software Hartridge k provádění testovacích plánů EUI s IRIS Objednací číslo: Popis HG * AVM2-PC Menu System V nebo novější Pojmenován: Generický spouštěč HG * AVM2-API V2.02 nebo novější HG * AVM2-EUI Data XML Disk V5.30 *K dispozici je na portálu Hartridge Software Portal, platná licence Maintenance HG MH-A-01AS, potřebná k instalaci. V případě dotazů se obraťte na společnost Auto Kelly. 13

14 Aktualizovaný obsah DF DDQX126J Common Rail čerpadel Software IRIS CRp zahrnuje test plány pro: Číslo Typ CR čerpadla Rodina Aplikace 9044A012A DFP1 F A013A DFP1 F104 Ford Lynx A015A DFP1 F104 TDCI 9044A016A DFP1 F A016B DFP1 F A030A DFP1 F A032A DFP1 F A033A DFP1 F A034A DFP1 F A035A DFP1 F A035B DFP1 F104 Ford Puma 9044A100A DFP1 F A080A DFP1 F A090A DFP1 F A130A DFP1 F A130B DFP1 F A070A DFP1 F106 HMC 9044A120A DFP1 F Z120A DFP1 F108 JMC 9044A020A DFP1 F A022A DFP1 F104 Kia KJ A150A DFP1 F A071A DFP1 F A072A DFP1 F106 Kia/HMC 9042A021A DFP1 F A022A DFP1 F102 PSA DV4 9042A023A DFP1 F A013A DFP1 F A014A DFP1 F A040A DFP1 F A041A DFP1 F A042A DFP1 F A070A 16 DFP1 F101 Renault / 9042A080A DFP1 F101 Nissan K9K DFP1 F DFP1 F DFP1 F DFP1 F A070C DFP1 F A051A DFP1 F105 SsangYong Software IRIS CRp zahrnuje test plány pro: Číslo Typ CR čerpadla Rodina Aplikace 9044A052A DFP1 F A160A DFP1 F A161A DFP1 F105 SsangYong 9044A162A DFP1 F A162A DFP1 F A110A DFP1 F Z110A DFP1 F107 TATA 9042A050A DFP1 F Z050A DFP1 F103 TATA 1.4L 9044Z140A DFP1 F A140A DFP1 F109 TATA 2.2L DFP1 F Z170A DFP1 F106 Yuchaï DFP1 F111 Yuchaï 1.4L 4W DFP1.5 F DFP1.5 F DFP1.5 F DFP1.15 F DFP1.15 F110 Renault / Nissan K9K Renault 1.5dCi 9421A000A DFP3 F A030A DFP3 F204 Daimler OM A010A DFP3 F A070A DFP3 F209 Daimler OM DFP3 F209 (SOLENOID) DFP3 F A020A DFP3 F DFP3 F DFP3 F DFP3 F208 Daimler OM DFP3 F208 (PIEZO) DFP3 F DFP3 F DFP3 F A040A DFP3 F DFP3 F214 GMK J-Car DFP3 F DFP3 F214 GMK C-Car 9424A100A DFP3 F210 GWM 2.0L 9422A060A DFP3 F213 HMC-A 14

15 Aktualizovaný obsah DF DDQX126J Common Rail Čerpadel Software IRIS CRp zahrnuje test plány pro: Číslo Typ CR čerpadla Rodina Aplikace DFP3 F DFP3 F A020A DFP3 F208 HMC-U DFP3 F DFP3 F A000A DFP3 F A001A DFP3 F202 HMC-J 9422A010A DFP3 F A011A DFP3 F201 JCB 444/ A110A DFP3 F A000A DFP3 F203 PSA DW10B DFP3 F A050A DFP3 F DFP3 F205 PSA DW10C DFP3 F A030A DFP3 F A031A DFP3 F DFP3 F206 RENAULT K9K DFP3 F A030A DFP3 F211 SSANGYONG D20DTF F F216 Mercedes OM F216 DFP3 (Stop / Start F216 Piezo) F F F F217 Mercedes OM DFP3 F217 (Stop / Start F217 Solenoid) F DFP3 F217 Nissan OM DFP4 F DFP4 F404 Daedong DFP4 F DFP4 F405 Doosan DFP4.4 F DFP4 F DFP4 F401 JCB DFP4.4 F406 LSMtron 1.9L DFP F407 JCB DFP4 F403 Tata 5.0L DFP6 F302 PSA DW10F DFP6 F301 Volkswagen DFP6 F301 Volkswagen DFP6 F304 Volkswagen 1.4L DFP6 F305 Kia/HMC 1.1L DFP6.1 F304 VW 1.4L DFP6.1E F306 VW 1.6L DFP6.1E F304 VW 2.0L MoT Požadavky na software : Požadovaný software Hartridge k provádění testovacích plánů EUI s IRIS Objednací číslo HG MH-A-01 HG A151A900* HG * Popis AVM2-PC CRp-PC Magmah Plus for AVM2-PC V40.11 nebo novější Magmah Plus for CRp-PC V2.90 nebo novější AVM2-PC Menu System V Pojmenován: Generický spouštěč *K dispozici je na portálu Hartridge Software Portal, platná licence Maintenance HG MH-A-01AS, potřebná k instalaci. V případě dotazů se obraťte na společnost Auto Kelly. V případě dotazů se obraťte na společnost Auto Kelly. X X X 15
