1 Představení programu oprav dílů Delphi pro další aplikace s čerpadlem Common Rail DFP 6 Společnost Delphi s potěšením potvrzuje náš pokračující závazek k servisování opravami rozšířením oprav čerpadel DFP 6 Common Rail. Toto zavedení na trh zahrnuje upgrade na čerpadla Common Rail DFP6.1 pro splnění nových požadavků na výkon motoru a emisních předpisů Euro 6. Technický vývoj je známý jako DFP6.1E Výhody čerpadel DFP6.1E zahrnují vyšší konstrukční tlak, větší kapacitu, nižší krouticí moment pro zvýšenou účinnost a delší životnost. Toto rozšíření programu oprav čerpadel Common Rail DFP6 pokrývá aplikace ve vozidlech Citroën, Peugeot, Ford*, Volkswagen, Seat a Škoda a ještě více posiluje naši podporu těchto aplikací po zavedení oprav vstřikovačů DFI1.5.Informace týkající se oprav vstřikovačů DFI 1.5 jsou k dispozici v marketingovém pokynu DM0936. *Aplikace Ford byly zahájeny v roce 2014 Pokrytí aplikací Výrobce Model Motor Válce Výkon (kw) Datum Čerpadlo Citroen C4 2.0l 16v Blue HDi 4 Picasso 09/13 >> DS5 2.0l 16v Blue HDi 4 10/13 >> Peugeot l 16v Blue HDi 4 09/13 >> Volkswagen Polo 1.2l TDI 3 05/10 >> Seat Ibiza 1.2l TDI 3 05/10 >> Fabia 1.2l TDI 3 05/10 >> Skoda Roomster 1.2l TDI 3 05/10 >> Praktik 1.2l TDI 3 05/10 >>

2 Servisní politika K provádění oprav čerpadel DFP DFP6.1E podle schváleného standardu Delphi budou autorizována pouze servisní centra Delphi vybavená zařízeními uvedené v této informaci. Jakýkoliv servisní zásah na čerpadle může generovat znečišťující částice, které mohou způsobit vážnou poruchu vstřikovačů. Proto je nezbytné pečlivě sledovat procesy a metody popsané v nové příručce DDNX398 návodu a investovat do specifického nářadí pro opravy DFP6 - YDT650 a YDT680. Použití tohoto nářadí a postupy opravy jsou zahrnuty do školení pro čerpadla Delphi CR. Použití autorizovaných servisních nástrojů YDT650 a YDT680 zachová mechanickou a elektrickou integritu komponentů a zaručuje dodržení pracovních postupů a kvalitu oprav. YDT650 je základní sada nářadí potřebného pro všechny opravy čerpadel DFP6.1E a YDT680 jsou přídavná nářadí potřebná pro čerpadla Common Rail DFP6.1E S YDT680 jsme zavedli nástroje pro výměnu těsnění motorového oleje na čelním panelu čerpadel Common Rail. Určitá vysokotlaká (HP) čerpadla jsou náchylná k úniku přes otvory odvětrání v přední desce. Viz DT547 pro úplné informace. Toto nářadí pokrývá požadavky DFP3, 4 a 6. Respektujte prosím následující technické pokyny: Doporučení týkající se čistoty: DT428. Používání zátek konektorů a krytek: DT460 Manipulace s kabeláží pro řízení: DT446 a DT464 Manipulace s kabeláží pro řízení: DT468 Činnost čerpadel Delphi CR může být přezkoušena pouze na zkušebních stolicích Hartridge AVM2PC nebo CRp-PC se softwarem APC a Delphi IRIS pro kontrolu kvality oprav a výkonových schopností po provedení oprav.

3 Vybavení Společnost Delphi nabízí řadu diagnostického vybavení a nářadí, které umožňují zajistit efektivní provoz klíčových komponentů systému: Obj. číslo Popis Počet v balení YDT650 Sada nářadí pro Common Rail DFP6 YDT680 Sada nářadí pro Common Rail DFP6 fáze ii YDT570 Sada zaslepovacích zátek konektoru (Range) YDT330 Sada Minibob č. 3 YDT246 Sada Minibob č. 1 YDT766 Kluzné kladivo YDT480 Čistá krytka zobrazovací jednotky A to 881A Řada krytek pro čistotu to 896 Řada kapes pro VCI Krytky pro ucpání výstupu difuzoru Sada pro opravu kabeláže Sada pro opravu kabeláže (SICMA2) Příslušenství Hartridge MOQ Testování čerpadel DFP 6 na AVMP2C nebo CRp-PC vyžaduje následující zvláštní zařízení Hartridge: Zařízení Hartridge Díl č. Díl sady Hartridge Popis A086E954 ALP364 ALP366 APB325 HF1138 Kabel čerpadla Delphi 2 (IMV) Rozšíření zpětného portu Jednotka adaptéru QR 10 mm Montážní deska FP383 - Spojka 25 milimetrů kužel Vezměte prosím na vědomí, že Hartridge HF1138 je sadou testovacích nástrojů pro DFP3 a Hartridge je Delphi doplňkovou sadou pro čerpadla CR včetně vybavení pro několik typů čerpadel, DFP 1.15, DFP 3 a DFP 6.1E - viz marketingový pokyn Hartridge HMN99 a marketingový pokyn Delphi IRIS DM0933

4 Seznam dílů Peugeot/Citroen/Ford VW Číslo čerpadla Počet v balení LSN Počet Díl číslo Popis čerpadel A Šroub X X X Olejové těsnění X X Olejové těsnění Sestava čelní desky Sestava čelní desky Sestava čelní desky Sestava čelní desky Pouzdro X Opěrná podložka A Kolík hnací hřídele Čelní deska Čelní deska Čelní deska Čelní deska Těsnění X X Hnací hřídel X Hnací hřídel Hnací hřídel A Sada IMV X Sada IMV X Těsnění X X X Těsnění X X X E Šroub X X X FL O-kroužek X X X B Těsnicí kroužek X X X Difuzér X Difuzér X Konektor typu Press fit X Konektor typu Press fit X Konektor typu Press fit X Konektor typu Press fit X Montáž hlavy X Montáž hlavy Montáž hlavy O-kroužek O-kroužek Šroub X X X Vratná pružina zdvihátka X Vratná pružina zdvihátka Vratná pružina zdvihátka Těsnění X X X Sada kladky a patky X X X Jednotka tělesa X Jednotka tělesa X Pouzdro X Zalisované víčko X X X Krycí plech X Zátka s tryskou X Víko skříně ventil. rozvodu X Sada ozubených kol X Šroub X X Klíč rozvodů JY O-kroužek X Olejové těsnění X

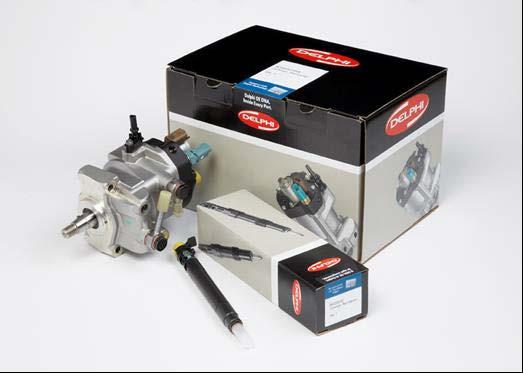

5 Balení CR Pro další podporu oprav nabízí společnost Delphi balení čerpadel a vstřikovačů Common Rail v sadách, které obsahují všechny hlavní komponenty v jediném balení. Dodávkami opravených čerpadel a vstřikovačů Common v balení společnosti Delphi v rámci sítě autorizovaných servisů zajistí zákazníkům, že jejich díly budou: Opraveny s přesně správnými komponenty Delphi* Diagnostikovány a přezkoušeny za použité diagnostického vybavení a nástrojů autorizovaných společností Delphi Diagnostikovány a opraveny vysoce kvalifikovanými servisními techniky S technickou podporou společnosti Delphi Zákazníci si mohou s důvěrou zakoupit tyto produkty a autorizovaná servisní síť společnosti Delphi pro systémy Common Rail může dále zvýšit jejich vnímání špičkových hodnot. Opravy vstřikovačů musí povinně zahrnovat originální trysky, regulační ventily, uzavřené matice a podložky od společnosti Delphi a jakékoli další díly potřebné pro opravu, když jsou dodávány v balení Delphi. Další detaily týkající se balení Delphi lze zjistit v marketingovém informačním pokynu: DM0968
