1 s RDF600KN RDF600KN/S Regulátory prostorové teploty se zapuštěnou montáží RDF600KN, RDF600KN/S Základní dokumentace Verze: 2.7 CE1P3171cz Building echnologies

2 Obsah Copyright Záruka kvality Použití dokumentu Různé možnosti ovlivnění druhu provozu Příklady komunikace Popis Nastavení a přizpůsobení žádaných teplot Aplikace pro fan coilové systémy Aplikace pro univerzální systémy Aplikace pro tepelná čerpadla Přehled regulačních sekvencí (nastavení parametrem P01) Aplikační režim trubková fan coilová jednotka trubková fan-coilová jednotka s elektrickým ohřevem trubková fan-coilová jednotka Aplikace s topným / chladicím stropem a radiátory Aplikace s kompresorem Žádané teploty a regulační sekvence Přehled Konfigurace řídicích výstupů (nastavují se DIP přepínači nebo konfiguračním SW) S-Mód LE-Mód Adresování zón v LE módu (ve spojení s regulátory Synco) Příklad zóny požadavku tepla a chladu aktování komunikace a časový limit pro příjem Spuštění Požadavek na vytápění a chlazení Poruchy na sběrnici KNX KNX spínací skupiny (pouze RDF600KN/S) Přehled Popis komunikačních objektů Nastavení parametrů ovládacími prvky regulátoru Nastavení a nahrání parametrů konfiguračním nástrojem Parametry Servisní úrovně Parametry Expertní úrovně a "Diagnostika a test" Nastavení parametrů pomocí ES Nastavení parametrů pomocí ACS Ovládání a monitoring pomocí ACS Ovládání a monitoring pomocí OZW Ovládání a monitoring pomocí RMZ /90

3 1. O této dokumentaci 1.1 Předchozí verze Verze Datum Změny Část Strany Přidání RDF600KN/S Všechny Všechny - Aktualizace loga KNX a ACS Aktualizace "aktování komunikace a časový limit pro příjem" RDF600KN změna SW V1.8 na V2.0 Funkce detektoru přítomnosti osob: Všechny Všechny - V1.8 pouze standardní funkce detektoru přítomnosti osob - V2.0 jak běžná funkce detektoru přítomnosti (tovární nastavení P77 = 1), tak hotelová funkce detektoru přítomnosti (P77 = 2) Reakce na poruchy a poruchy čidla V2.0 s dalšími alarmy Aktualizace topologie regulátorů Synco Všechny regulátory: Aktualizace poznámek k montáži a schémat zapojení z hlediska nadproudové ochrany Aktualizace čísel dokumentů prohlášení o shodě 2.2 Červen 2014 RDF600KN (SW V1.8) Všechny Všechny - Aktualizace funkce okenního kontaktu a detektoru přítomnosti osob. Pro všechny typy: Aktualizace schémat zapojení a informace o nadproudové ochraně Nové objekty v S-Módu pro žádané útlumové teploty 2,0 Říjen 2012 Přidány regulátory řady RDF600 Všechny Všechny 1,0 Červen 2010 První verze 3/90

4 1.2 Nové funkce Dostupnost nových funkcí závisí na použité verzi softwaru; viz tabulka níže. RDF600KN RDF600KN/S Verze firmwaru SW < V1.8 SW = V1.8 SW >= V2.0 SW >= V1.0 Hotelový režim detektoru přítomnosti: Když hoteloví hosté opustí pokoj, přepne se regulátor na Útlum a ovládací tlačítka se zamknou. Po jejich návratu se termostat vrátí do předchozího provozního režimu nastaveného hotelovými hosty. Standardní funkce detektoru přítomnosti: Hlášení o poruše čidla Er3 Okenní kontakt Kontakt pro přepnutí druhu provozu Rychlost ventilátoru v mrtvém pásmu (Režim Komfort) 4/90 Zpoždění startu ventilátoru Prostorová teplota: Objekt v S-Módu pro žádanou útlumovou teplotu pro vytápění Prostorová teplota: Objekt v S-Módu pro žádanou útlumovou teplotu pro chlazení 1.3 Související dokumentace Obsah Č. Dok. č. Popis Regulátory prostorové [1] CE1N3171 Katalogový list teploty se zapuštěnou [2] CE1B3171 Návod k obsluze montáží s komunikací KNX [3a] CE1M Návod k montáži RDF600KN.. RDF600KN, RDF600KN/S KNX Manual [4] Regulace v domech a budovách Základní principy ( Synco a KNX (viz [5] CE1N3127 Sběrnice KNX, Katalogový list [6] CE1P3127 Komunikace po sběrnici KNX pro Synco 700, 900 a RXB/RXL Základní dokumentace [7] XLS formulář Návrh a protokol o uvedení do provozu, komunikace v HI Synco 700 [8] CE1N3121 RMB795 centrální ovládací jednotka, Katalogový list [9] CE1Y3110 Datové body KNX S-Mód

5 Desigo dokumentace pro návrh Apogee dokumentace pro návrh [10] -- Data o produktech pro ES [11] CE1J3110 Seznam přístrojů kompatibilních s ES [12] en Synco Aplikační manuál [13] CM1Y9775 Integrace regulátorů RXB - S-Mód [14] CM1Y9776 Integrace RXB / RXL individuální adresování [15] CM1Y9777 Integrace přístrojů cizích výrobců [16] CM1Y9778 Integrace Synco [17] CM1Y9779 Práce s ES [18] Návod k instalaci: KNX Driver pro PXC Moduly [19] echnické specifikace: KNX Driver pro PXC Moduly [20] echnická specifikace pro KNX driver [21] Mapa aplikací 6205 pro RDF 5/90

6 1.4 Než začnete pracovat Copyright ento dokument smí být kopírován pouze s výslovným souhlasem společnosti Siemens. Je určen pro osoby nebo firmy s potřebnou odbornou kvalifikací Záruka kvality Přípravě dokumentace byla věnována maximální péče. Obsah dokumentu se pravidelně kontroluje Všechny nutné změny jsou obsaženy v následujících verzích Dokumentace se průběžně upravuje v závislosti na modifikacích a úpravách popisovaného výrobku Ujistěte se prosím, že pracujete s nejaktuálnější verzí dokumentace. Jestliže vám při používání tohoto dokumentu nebude něco jasné, nebude se vám něco líbit nebo budete mít nějaký návrh, kontaktujte prosím produktového manažera v nejbližší pobočce společnosti Siemens. Adresy poboček společnosti Siemens jsou k dispozici na stránce Použití dokumentu Před použitím výrobků je důležité, pečlivě a úplně přečíst dokumentaci dodávanou společně s výrobkem (příslušenství, aplikace, nástroje, atd.). Předpokladem je, že pracovníci používající naše výrobky a dokumentaci jsou technicky kvalifikovaní a zkušení a mají odborné znalosti potřebné pro řádné používání našich výrobků podle jejich určení. Více informací o produktech a aplikacích jsou k dispozici: Na intranetu (pouze zaměstnanci společnosti Siemens) na adrese Na stránkách zastoupení společnosti Siemens, divize Building echnologies pro Českou republiku: Na globálních stránkách společnosti Siemens, divize Building echnologies: Siemens nepřejímá ze zákona žádnou odpovědnost za ztráty způsobené nedodržením výše zmíněných bodů a z nesprávné aplikace našich výrobků. 6/90

7 1.5 Cílová skupina, nezbytné předpoklady ento dokument přepokládá, že odběratel regulátoru RDF KNX zná návrhový software ES a/nebo software ACS a umí s nimi pracovat. Předpokládá se také, že tito odběratelé jsou si vědomi specifických podmínek spojených s komunikací KNX. Ve většině zemí se KNX know-how vyučuje ve školicích centrech certifikovaných KNX Asociací (viz Související dokumentaci naleznete v části Vysvětlení pojmů Vstupy, výstupy a parametry aplikace mohou být ovlivněny různými způsoby. Pro jejich identifikaci slouží v tomto dokumentu následující symboly: ES ACS Parametry označené tímto symbolem se nastavují pomocí ES. Parametry označené tímto symbolem se nastavují pomocí software ACS. SOP Poznámka! Nastavení parametrů regulátorů RDF KNX je podporováno pouze následujícími verzemi konfiguračních nástrojů: ES3 nebo vyšší ACS verze 5.11 nebo vyšší Vstupy a výstupy označené tímto symbolem komunikují s jinými přístroji s KNX rozhraním. Nazývají se komunikační objekty (CO). Komunikační objekty regulátoru RDF KNX pracují částečně v S-módu, částečně v LE módu a částečně oběma způsoby. yto objekty jsou příslušně popsány dále. Seznam parametrů je uveden v části /90

8 Vhodná elekroinstal. krabice 2) 2. Přehled 2.1 Jednotlivé typy ypové označení Objednací č. Napájecí napětí 3-bodový Řídicí výstupy ZAP/ VYP DC V KNX spínací skupiny RDF600KN S AC 230 V 1 1) 2 1) -- Kruh nebo čtverec RDF600KN/S S AC 230 V 1 1) 2 1) -- Kruh nebo čtverec 1) 2) Volitelné: Zap/vyp nebo 3-bod. Čtvercová elektroinstalační krabice Kruhová krabice CEE, minimální ø 60 mm, minimální hloubka 40 mm. 2.2 Objednávání Při objednávání uvádějte typové označení / objednací č. a název: Např. Regulátor prostorové teploty RDF600KN/S, S Regulační ventily a servopohony se objednávají samostatně. 2.3 Funkce Použití Fan-coilové jednotky se zap/vyp nebo spojitými řídicími výstupy: 2-trubkový systém 2-trubk. systém a elektrický ohřev 4-trubkový systém opné / chladicí stropy (nebo radiátory) se zap/vyp nebo spojitými řídicími výstupy: opný / chladicí strop opný / chladicí strop s elektrickým ohřevem opný / chladicí strop a radiátor / podlahové vytápění Kompresorové aplikace přes ZAP/VYP řídicí výstupy 1-stupňové kompresory v zařízení s výparníkem (DX type equipment) 1-stupňové kompresory v zařízení s výparníkem s elektrickým ohřevem Prostorové regulátory se dodávají s nahranou sadou aplikací. Příslušná aplikace se vybírá a aktivuje během uvedení do provozu jedním z následujících nástrojů: Servisní software ACS ES DIP přepínače a ovládací prvky regulátoru 8/90

9 Hlavní rysy Montáž / vhodné elektroinstalační krabice Funkce Provozní režimy: Komfortní, Útlumový a Ochranný režim Reléové výstupy zap/vyp nebo 3-bod Výstup pro ventilátor: 3-stupňový nebo 1-stupňový Automatické nebo ruční přepínání vytápění / chlazení Podsvětlení displeje Napájecí napětí AC 230 V Kruhová krabice CEE, minimální ø 60 mm, minimální hloubka 40 mm nebo čtvercová CEE krabice s roztečí šroubů 60,3 mm Řízení prostorové teploty pomocí vestavěného nebo odděleného teplotního čidla nebo čidla teploty odtahového vzduchu. Přepínání mezi režimem vytápění a chlazení (automaticky dle teplotního čidla, příkazem po sběrnici nebo ručně). Výběr aplikace DIP přepínačem nebo nástrojem pro uvedení do provozu. Výběr provozního režimu pomocí tlačítka na regulátoru. Dočasný režim Komfort. 1- nebo 3-stupňový ventilátor (automaticky nebo ručně). Zobrazení aktuální prostorové nebo žádané teploty ve C a / nebo F. Omezení maximální a minimální nastavitelné žádané teploty. Zamykání ovládacích tlačítek (automaticky nebo ručně). 2 multifunkční vstupy, nastavitelné pro: eplotní čidlo pro automatické přepínání vytápění / chlazení Oddělené prostorové teplotní čidlo nebo čidlo teploty odtahového vzduchu Čidlo rosného bodu Povolení chodu elektrického ohřevu (tarif) Poruchový vstup Monitorovací vstup pro teplotní čidlo nebo stav spínače Přepínač druhu provozu (čtečka vstupních karet, okenní kontakt, telefonní dálkové ovládání, atd.) Okenní kontakt Detektor přítomnostistandardní funkce detektoru přítomnosti:hotelový režim detektoru přítomnosti: Když hoteloví hosté opustí pokoj, přepne se regulátor na Útlum a ovládací tlačítka se zamknou. Po jejich návratu se termostat vrátí do předchozího provozního režimu nastaveného hotelovými hosty. Viz strany 15 & 18. Zdokonalená funkce řízení ventilátoru, např. rozběh ventilátoru, nastavitelný chod ventilátoru (povolen, zablokován nebo v závislosti na režimu vytápění / chlazení). Funkce proplachu ve spojení s 2-cestnými ventily ve 2-trubkových systémech s automatickým přepínáním vytápění / chlazení. Upomínka pro vyčištění filtru ventilátoru (nastavení parametrem P62). Limitace teploty pro podlahové vytápění. Návrat k továrnímu nastavení konfiguračních a regulačních parametrů. 9/90

10 2.4 Integrace po sběrnici KNX Regulátory RDF je možné integrovat následovně: Integrace do systému Synco 700 pomocí LE-Módu (jednoduché uvedení do provozu). Integrace do systému Synco living pomocí skupinových adres (ES). Integrace do systému Desigo a Apogee pomocí skupinových adres (ES) nebo individuálních adres. Integrace do cizích systémů pomocí skupinových adres (ES). K dispozici jsou následující funkce KNX: Centrální časové programy a žádané teploty, např. při použití centrální ovládací jednotky RMB795 Zobrazení venkovní teploty nebo aktuálního času zasílaného po sběrnici KNX. Vzdálené ovládání a monitoring, např. použitím KNX ovládací jednotky RMZ792. Vzdálené ovládání a monitoring přes internetový prohlížeč použitím web serveru OZW772. Maximální energetická účinnost díky zasílání příslušných energetických informací, třeba s regulátory řady Synco 700 (např. požadavek na teplo, požadavek na chlad). Pouze RDF600KN/S: 4 tlačítka pro řízení KNX akčních členů přes KNX S-mód ("Spínací skupiny" s funkcemi spínání, stmívání, ovládání stínění, 8-bitová scéna). Signalizace a zasílání poruch, např. externí poruchový kontakt, kondenzace, zanesený filtr, atd. Monitorovací vstup pro teplotní čidlo nebo stav spínače. Pro uvedení do provozu a přizpůsobení regulátoru lze použít DIP přepínače a ovládací prvky regulátoru Servisní převodník a software ACS ES Synco 700 Regulátory RDF s rozhraním KNX jsou uzpůsobeny především k integraci do systému s regulátory řady Synco 700 a ke vzájemné komunikaci v LE-Módu. ím se rozšiřují možnosti regulace Synco pro nezávislou regulaci jednotlivých místností ve spojení s fan-coilovými jednotkami, VAV, chladicími stropy a radiátory. 10/90

11 opologie Synco RDF600KN/S Popis: Synco 700 Synco living RDG..., RDF OZW772 RMZ792 QAW... ACS RXB QAX Systém automatizace a regulace budovy (BACS) Systém automatizace a regulace jednotlivých místností Prostorové regulátory Web server Ovládací jednotka s rozhraním KNX Prostorová jednotka Servisní software používající převodník OCI700.1 (OCI700.1 se dodává se servisním kabelem, který je možné zapojit přímo do Synco 700 nebo Synco living) Regulátory jednotlivých místnosti Prostorové jednotky pro regulátory RXB DESIGO, Apogee a cizí systémy Regulátory RDF KNX je možné integrovat do systémů automatizace a regulace budov Siemens (building automation and control systems - BACS) DESIGO / Apogee nebo do cizích systémů. Pro integraci, lze použít buď S-Mód (skupinové adresy) nebo individuální adresy. 11/90

12 2.5 Kombinace přístrojů Popis ypové označení Katalogový list *) Kabelové teplotní čidlo QAH Prostorové teplotní čidlo QAA Čidlo kondenzace QXA21.. A6V Servopohony s 2-bodovým řídicím signálem Servopohony s 3-bodovým řídicím signálem Elektromotorické servopohony s 2-bodovým řídicím signálem Servopohony zónových ventilů ermoelektrický pohon, NO (pro termostatické ventily) ermoelektrické pohony, NC (pro malé ventily se zdvihem 2,5 mm), Elektrický servopohon, 3-bodový (pro termostatické ventily) Elektrický servopohon, 3-bodový (pro 2- a 3-cestné ventily / V P45) Elektrický servopohon, 3-bodový (pro malé ventily se zdvihem 2,5 mm) Elektrický servopohon, 3-bodový (pro malé ventily se zdvihem 5,5 mm) SFA SUA 4832 SA SP SSA SSC SSP SSB Elektrický servopohon, 3-bodový SAS *) Dokumenty lze stáhnout z Poznámka: O paralelním provozu více servopohonů se informujte v katalogových listech vybraných pohonů a v následujících odstavcích. Zvolte vždy nižší hodnotu z uvedeného počtu: Možný je paralelní provoz max 6 pohonů SS (3-bod). Možný je paralelní provoz max 10 pohonů ON/OFF. 2.6 Příslušenství Popis yp / obj. č. Montážní sada pro přepínací teplotní čidlo (50 ks/balení) Plastová podložka pro regulátory se zapuštěnou montáží ke zvětšení prostoru uvnitř elektroinstalační krabice o 10 mm Napájecí zdroj KNX sběrnice 160 ma ARG86.3 ARG70.3 5WG AB02 Katalog ový list N3009 N Napájecí zdroj KNX sběrnice 320 ma Napájecí zdroj KNX sběrnice 640 ma 5WG AB12 5WG AB /90

13 3. Funkce 3.1 Regulace teploty Všeobecná poznámka: Parametry Regulace teploty Nastavení regulačních parametrů (P01, atd., zmiňovaných v průběhu dokumentu) je popsáno v části Regulátor měří prostorovou teplotu vestavěným nebo odděleným teplotním čidlem (QAA32) nebo externím čidlem teploty odtahového vzduchu (QAH11.1) a udržuje žádanou teplotu pomocí řídicích povelů do topného a / nebo chladicího zařízení. K dispozici jsou následující řídicí výstupy: Řídicí signál ZAP/VYP (2-bodový) Spojitá PI / P regulace s 3-bodovým výstupem (pouze pro 2-trubkové aplikace) Spínací hystereze nebo proporcionální pásmo je 2 K pro vytápění a 1 K pro chlazení (nastavitelné parametry P30 a P31). Integrační časová konstanta pro spojitou PI regulaci je 45 minut (nastavitelná parametrem P35). Displej Prostorová teplota / Souběžné zobrazení C a F Venkovní teplota po sběrnici Aktuální čas po sběrnici Poznámka: Displej zobrazuje naměřenou prostorovou teplotu nebo žádanou teplotu pro komfortní režim (nastavitelné parametrem P06). V továrním nastavení zobrazuje regulátor aktuální prostorovou teplotu. Parametrem P04 je možné změnit zobrazení prostorové nebo žádané teploty ze C na F. Naměřená prostorová teplota (vestavěným nebo odděleným čidlem) je k dispozici také jako informace na sběrnici. Při automatickém přepínání nebo při trvalém provozu v režimu vytápění / chlazení signalizuje zobrazení symbolu nebo, že regulátor momentálně vytápí nebo chladí (výstup pro vytápění nebo chlazení je sepnutý). Při ručním přepínání (P01 = 2), indikují symboly /, že regulátor momentálně pracuje v režimu vytápění nebo chlazení. Symboly jsou tudíž zobrazeny, i když regulátor pracuje v neutrálním pásmu. Na regulátorech je možné zobrazit aktuální nebo žádanou teplotu souběžně ve C a F (parametr P07). Venkovní teplota může být zobrazena na displeji regulátoru nastavením parametru P07 = 2. ato hodnota má pouze informativní charakter. V LE módu může být přijata venkovní teplota pouze ze Zóny venkovní teploty 31. V S-Módu je třeba propojit příslušné datové body s čidlem na KNX sběrnici. Aktuální čas zasílaný po sběrnici může být na prostorovém regulátoru zobrazen nastavením parametru P07 = 3 nebo 4. Čas se zobrazuje buď ve 12- nebo 24-hodinovém formátu. Informace může být zasílána z regulátoru Synco s funkcí časového master nebo z jiného přístroje na sběrnici KNX, jestliže byly propojeny příslušné komunikační objekty. Když se do přístrojů řady Synco nahrává aplikační program pomocí ES, je třeba pro správné zobrazení aktuálního času na displeji regulátoru nahrát také správné skupinové adresy. 13/90

14 3.2 Druhy provozu Provozní režimy regulátoru mohou být ovlivněny různými způsoby (viz níže). Každému druhu provozu jsou přiřazeny rozdílné žádané teploty pro vytápění a chlazení. Druh provozu: Stav Regulátor zasílá na sběrnici aktuální druh provozu místnosti. K dispozici jsou následující druhy provozu: Automatický režim s časovým programem Komfort Detektor přítomnosti (RDF600KN ) V automatickém režimu se druh provozu řídí příkazy zasílanými po datové sběrnici. Pokud není na sběrnici k dispozici žádný časový program, nahradí se Automatický režim Komfortním režimem. V Komfortním režimu udržuje regulátor teplotu na žádané komfortní hodnotě. Žádanou teplotu lze nastavit pomocí parametrů P8, P9 a P10. Může se upravit lokálně tlačítky +/- nebo po sběrnici. V Komfortním režimu může být ventilátor nastaven na Automatické nebo ruční přepínání otáček: I, II, III Standardní funkce detektoru přítomnosti: Jestliže se aktivuje detektor přítomnosti (lokálně připojený nebo po KNX), přepne se regulátor na Komfort (místnost je obsazena). *) Hotelová funkce detektoru přítomnosti: Když hoteloví hosté opustí pokoj, přepne se regulátor na Útlum a ovládací tlačítka se zamknou. Po jejich návratu se termostat vrátí do předchozího provozního režimu nastaveného hotelovými hosty. Útlum Ochranný režim Druh provozu: Okenní kontakt Žádané teploty (úspornější vytápění a chlazení než v Komfortním režimu) mohou být nastaveny pomocí parametrů P11 a P12. Regulátor se přepne do Útlumu, když... se stiskne tlačítko pro přepnutí druhu provozu (možné pouze pokud je parametr P02 nastaven na 2) Útlum se zašle po sběrnici V ochranném režimu je systém chráněn proti zamrznutí (nastavení z výroby 8 C, je možné zablokovat nebo změnit parametrem P65) chráněn proti přehřátí (nastavení z výroby OFF, je možné zablokovat nebo změnit parametrem P66) Jestliže je přepnutí do Ochranného režimu zasláno po sběrnici, nelze nastavit žádný jiný provozní režim. Na regulátoru se zobrazuje a. Regulátor se přepne do Ochranného režimu, když... se stiskne tlačítko pro přepnutí druhu provozu se Ochranný režim zašle po sběrnici aktivuje se okenní kontakt na RDF600KN.. (otevření okna). "Stav okenního kontaktu" se do RDF600KN zasílá po sběrnici, např. z KNX spínače *) Poznámka: *) Detaily ohledně okenního spínače a detektoru přítomnosti, viz část /90

15 3.2.1 Různé možnosti ovlivnění druhu provozu Příčina změny druhu provozu ACS Druh provozu je možné ovlivnit různými zásahy. Příčina aktuálního druhu provozu místnosti může být monitorována použitím diagnostického datového bodu Příčina" v software ACS, ovládací jednotce RMZ792 nebo web serveru OZW772. Zdroj signálu Popis Hodnota DP "Příčina" Lokální ovládání tlačítkem druhu Druh provozu není Automatický s časovým programem Přepínač druhu provozu (předvolba) provozu Žádný časový program po sběrnici Dočasný režim Komfort je aktivní Funkce časovače Okenní kontakt Okenní spínač Detektor přítomnosti Detektor přítomnosti Příkaz po "Stav okenního kontaktu" zaslaný po sběrnici Okenní spínač sběrnici "Detektor přítomnosti" zaslaný po sběrnici Detektor přítomnosti Druh provozu Časový program po sběrnici Provozní režim je lokálně nastaven na Auto. Časový program zasílá po sběrnici Ochranný režim provozní režim nelze lokálně změnit Časový program Priorita zásahů do provozního režimu Následující tabulka zobrazuje prioritu různých zásahů. Nižší číslo znamená vyšší prioritu. Priorita Popis Poznámka Uvedení do provozu V režimu nastavení parametrů (nejvyšší priorita), můžete vždy nastavit druh provozu nezávisle na všech příkazech zasílaných po sběrnici nebo stavu lokálních vstupů. Ochranný režim z časového programu po sběrnici Ochranný režim z časového programu má prioritu 2. Nemůže být změněn uživatelem ani přepínačem druhu provozu. Okenní kontakt Jestliže se kontakt sepne, přepne se regulátor do Ochranného režimu. ím se přepíše předcházející provozní režim regulátoru. "Stav okenního kontaktu" zaslaný po sběrnici "Stav okenního kontaktu" zaslaný po sběrnici má stejný vliv jako lokální okenní kontakt. Poznámka: Musí být používán pouze jeden zdroj signálu, buď lokální vstup X1/X2 nebo sběrnice KNX. Detektor přítomnosti Standardní režim detektoru přítomnosti: Jestliže se aktivuje detektor přítomnosti (lokálně připojený nebo po KNX), přepne se regulátor na Komfort (místnost je obsazena). *) Detektor přítomnosti po sběrnici lačítko pro volbu druhu provozu Hotelový režim detektoru přítomnosti: Když hoteloví hosté opustí pokoj, přepne se regulátor na Útlum a ovládací tlačítka se zamknou. Po jejich návratu se termostat vrátí do předchozího provozního režimu nastaveného hotelovými hosty. Signál "detektor přítomnosti" zaslaný po sběrnici má stejný efekt, jako lokálně připojený detektor. Uživatel může zvolit provozní režim stisknutím tlačítka pro změnu druhu provozu. 15/90

16 Změna druhu provozu po sběrnici Spuštění dočasného režimu Komfort ovládacím tlačítkem Časový program po sběrnici Provozní režim je možné změnit příkazem po sběrnici. Provozní režim může být dočasně změněn z Útlumu na Komfort stisknutím ovládacího tlačítka, když... Útlum byl zaslán po sběrnici Dočasný režim komfort > 0 (parametr P68) Platí poslední příkaz, buď lokální nebo po sběrnici. Druh provozu zaslaný po sběrnici může být změněn všemi ostatními zásahy. Výjimka: Ochranný režim má prioritu 2. Poznámka: Když časový program změní režim na Útlum, ale detektor přítomnosti je stále aktivován (místnost je obsazena), zůstane regulátor v režimu Komfort, dokud se detektor přítomnosti nevypne. Automatický režim, druh provozu podle časového programu ze sběrnice KNX Chování regulátoru, když sběrnice pošle nový druh provozu Jestliže je k dispozici časový program po sběrnici, např. z centrální ovládací jednotky, pak je aktivní Automatický režim s časovým programem. Regulátor se automaticky přepíná mezi Komfortem a Útlumem podle časového programu zasílaném po datové sběrnici. Na displeji se zobrazuje symbol automatického režimu souběžně se symbolem aktuálního druhu provozu (Komfort nebo Útlum ). Stisknutím tlačítka pro změnu druhu provozu můžete zvolit jiný provozní režim. V automatickém režimu s časovým programem se rychlost ventilátoru standardně přepíná automaticky. Pokaždé, když časový program zašle po sběrnici nový druh provozu, přepne se provozní režim regulátoru zpět do Automatického provozu s časovým programem. ím se zajistí, že se prostorová teplota řídí podle časového programu. Režim Standard po sběrnici Chování regulátoru, když sběrnice pošle Ochranný provozní režim Dostupnost režimu Útlum Jestliže zašle časový program režim Standard (Pre-Comfort), převede se buď na Útlum (nastavení z výroby) nebo na Komfort (nastavitelné pomocí parametru P88). Jestliže je po sběrnici zaslán časovým programem Ochranný režim, není možný žádný zásah, ani ze strany uživatele ani kontaktem pro změnu druhu provozu. Když uživatel stiskne tlačítko, začne na displeji blikat nápis OFF. Provozní režim je možné zvolit lokálně tlačítkem pro změnu druhu provozu. Chování tlačítka pro výběr druhu provozu (uživatelský profil) je možné nastavit parametrem P02, nastavení z výroby je P02 = 1. P02 Bez časového programu S časovým programem po sběrnici Popis 1 Ruční přepínání mezi 2 režimy, režim Útlum není k dispozici (tovární nastavení) Vhodné pro hotelové pokoje nebo komerční budovy. Jestliže je časový program po sběrnici k dispozici, může být Komfortní režim dočasně prodloužen (viz níže). 2 Ruční přepínání mezi třemi režimy. Vhodné pro domácnosti a jiné místnosti, kde je vyžadováno ruční přepínání do Útlumového režimu. 16/90

17 Okenní kontakt Regulátor se při otevření okna může nuceně přepnout do Ochranného režimu. Spínač se může připojit k multifunkčnímu vstupu X1, X2. Nastavte parametr P38, P40 na 3. Jestliže je aktivován okenní kontakt, jsou zásahy uživatele do ovládání přístroje neúčinné a na displeji se zobrazuje OFF. Druh provozu: Okenní kontakt Poznámka: Funkce (přepínač druhu provozu nebo okenní kontakt) je také k dispozici po sběrnici KNX jako Stav okenního kontaktu, např. z okenního kontaktu KNX nebo KNX detektoru přítomnosti. Musí být používán pouze jeden zdroj signálu, buď lokální vstup X1/X2 nebo sběrnice KNX. Jestliže je přepínač druhu provozu aktivní nebo je příkaz Stav okenního kontaktu zaslán po sběrnici, jsou zásahy uživatele neúčinné a na displeji se zobrazuje OFF. Druh provozu: Detektor přítomnosti osob Aktuální provozní režim může být v závislosti na obsazení místnosti (místnost obsazena / neobsazena) změněn detektorem přítomnosti nebo přístupovou kartou na Komfortní nebo Útlumový. Standardní funkce detektoru přítomnosti: (tovární nastavení P77=1) Chování bez časového programu: Jakmile se detektor přítomnosti aktivuje, přepne se regulátor na Komfortní režim. Jakmile se detektor přítomnosti deaktivuje, přepne se regulátor na Útlumový režim. Chování s časovým programem po sběrnici: Když se po sběrnici posílá Ochranný režim - Nemá detektor přítomnosti žádný vliv na druh provozu. Když se po sběrnici posílá Útlum - Kdykoliv se detektor přítomnosti aktivuje, přepne se regulátor na Komfortní režim. - Jakmile se detektor přítomnosti deaktivuje, přepne se regulátor na (Auto) Útlumový režim. Když se po sběrnici posílá Komfort - Kdykoliv se detektor přítomnosti aktivuje, zachová regulátor Komfortní režim. - Když se detektor přítomnosti deaktivuje, zachová regulátor Komfortní režim. Důležité: Když časový program změní režim na Útlum, ale detektor přítomnosti je stále aktivován, zůstane regulátor v režimu Komfort, dokud se detektor přítomnosti nevypne. Poznámka: Kontakt (např. čtečka vstupních karet) může být připojen k multifunkčnímu vstupu X1, X2 (nastavte P38, P40 na 10) nebo se obsazení místnosti zasílá po sběrnici z detektoru přítomnosti s KNX komunikací (musí se používat jen jeden vstup, buď lokální vstup X1, X2 nebo sběrnice KNX) Hotelová funkce detektoru přítomnosti: (P77=2) uto funkci lze nastavit parametrem P77=2. Stav přítomnosti lze nastavit pomocí čtečky vstupních karet nebo detektoru přítomnosti připojenému k multifunkčnímu vstupu (nastavte P38 nebo P40 na 10) nebo po KNX (S-Mód). 17/90

18 Odezva, když je místnost neobsazená, tj. když je vstupní karta vyjmuta z čtečky nebo když detektor přítomnosti přestane detekovat pohyb: Provozní režim regulátoru se změní na Útlum. Aby bylo zajištěno, že Útlumový režim je aktivní, pokud není místnost obsazená, není změna druhu provozu ovládacími prvky regulátoru možná (zamknuté ovládací prvky). Poznámka: Provozní režim je stále možné změnit po sběrnici, např. hotelová recepce může přepnout pokoj do ochranného režimu po odhlášení hosta nebo při delším neobsazení pokoje. Odezva, když je místnost obsazená, tj. když je vstupní karta vložena do čtečky nebo když detektor přítomnosti detekuje pohyb: Regulátor se vrátí do posledního provozního režimu nastaveného pro přítomnost (buď Ochranný režim nebo Komfort). Poznámka: Pokud se provozní režim během neobsazení pokoje změní přes sběrnici, není změna založena na detekci, např. recepce může nastavit provozní režim na Komfort při příjezdu hosta. Časovač k dočasnému prodloužení komfortního režim Když je regulátor v Útlumovém režimu, lze zapnout Komfortní režim na omezenou dobu (např. pro práci po pracovní době nebo během víkendu). lačítkem pro volbu provozního režimu se regulátor přepne na Komfort na dobu nastavenou parametrem P68. K vypnutí funkce stiskněte znovu tlačítko pro volbu druhu provozu. Musí být splněny následující podmínky: Volba druhu provozu tlačítkem pro změnu provozního režimu je nastavena na Ochrana-Auto (P02 = 1) a provozní režim zaslaný po sběrnici KNX je Útlum. Parametr P68 (Dočasný komfortní režim) je větší než 0. Během Dočasného komfortního režimu se na displeji objeví symbol. Pokud parametr P68 (Dočasný komfortní režim) = 0, není možné časově omezený Komfortní režim aktivovat; stisknutím tlačítka pro změnu druhu provozu se regulátor přepne na Ochranný režim. Jestliže je aktivován externí přepínač druhu provozu, jsou zásahy uživatele do ovládání přístroje neúčinné a na displeji se rozbliká OFF. 18/90

19 3.2.2 Příklady komunikace Následující příklady zobrazují dvě typické aplikace centrálního programu v kombinaci s lokální změnou provozního režimu. Druh provozu v místnostech 1 2 je určen časovým programem. Všechny místnosti jsou osazeny okenními kontakty. Stanoveny jsou následující podmínky: Místnosti se používají a jsou řízeny časovým programem následovně: Noční útlum od 17:00 do 08:00 (Útlum) Ochranný režim od 20:00 do 06:00 Polední přestávka od 12:00 do 13:00 (Standard) Náhrada za Standardní režim (parametr P88) zasílaný po sběrnici KNX je v regulátorech nastaven následovně: Místnost 1: Komfort (1) Místnost 2: Útlum (0) 19/90

20 Příklad 1 Aplikace s "Okenním kontaktem", "Detektorem přítomnosti" a "Centrálním časovým programem" V místnosti 3 je provozní režim Komfort možný od 6:00 do 20:00, podle časového programu nebo obsazení místnosti. Mimo toto období zůstává regulátor v Ochranném režimu. V 6:00 přepne centrální časový program regulátor na Útlum. (1) Ráno, jakmile je zaznamenána přítomnost osob (8:00 12:00), se změní provozní režim na Komfort. (2) Uživatelé otevřou na krátkou dobu okno a regulátor se přepne na Ochranný režim. (3) Odpoledne od 13:00 do 17:00 přepne centrální časový program regulátor do Komfortního režimu. (4) Po 17:00 je místnost stále obsazena a je udržován Komfortní režim (na základě detektoru přítomnosti). (5) Později uživatelé otevřou okno a na krátkou dobu odejdou. Druh provozu se změní na Ochranný režim, dokud je okno otevřeno. (6) Dokud bude místnost neobsazená, přepne se regulátor na Útlum. (7) V 20:00 se místnost na základě časového programu přepne do ochranného režimu. (8) Po této době nemá obsazení místnosti zjištěné detektorem přítomnosti žádný vliv, protože centrální časový program přepnul regulátor do Ochranného režimu. (9) Časová osa Druh provozu místnosti Komfort Standard Útlum Ochranný režim Detektor přítomnosti Okenní kontakt Místnost 3 Obsazeno Neobsazeno Okno otevřeno Okno uzavřeno Komfort Aktuální druh provozu místnosti Místnost 3 Útlum Ochranný režim 20/90

21 Příklad 2 Aplikace s hotelovou funkcí detekce přítomnosti přes čtečku vstupních karet V místnosti 4, je parametrem P77 vybrána hotelová funkce detektoru přítomnosti a k multifunkčnímu vstupu X1/X2 (parametr P38 nebo P40 nastaven na 10) je připojena čtečka vstupních karet. V 6:00, když je místnost neobsazená, tj. není vložena žádná vstupní karta, se regulátor přepne na Útlum. (1) V 8:00, když je místnost obsazena, tj. vložena vstupní karta do čtečky, se provozní režim vrátí z Útlumu do předchozího režimu 1) (2) Host změní provozní režim na Komfort tlačítkem pro změnu režimu. (3) Host potom otevře okno a druh provozu se okamžitě přepne na Ochranný režim. Jakmile se okno zavře, vrátí se režim zpět na Komfort. (4) Když host opustí hotelový pokoj nebo vyjme vstupní kartu, vrátí se provozní režim na Útlum a regulátor zůstane v Útlumu, protože ovládací prvky regulátoru jsou zamčeny 2), tj. jestliže není ve čtečce vložena vstupní karta, provozní režim nelze změnit. (5) Když se host vrátí do hotelu (místnost je obsazena), vrátí se druh provozu do režimu dříve nastaveného hostem (Komfort). (6) Když host před uložením ke spánku vypne regulátor, přepne se druh provozu na Ochranný režim. (7) Jakmile host vstane a zapne termostat, druh provozu se přepne na Komfort. (8) Jakmile je místnost prázdná (host opustil pokoj), termostat se vrátí do Útlumového režimu, aby šetřil energii. (9) Když se host odhlásí z hotelu, může se druh provozu pokoje přepnout po sběrnici na Ochranný režim. (10) Poznámka: 1) Předchozí režim je druh provozu nastavený buď hotelovým hostem přes ovládací prvky regulátoru, nebo režim zaslaný po sběrnici. 2) Ovládacími prvky regulátoru se rozumí pomocí tlačítek včetně nastavení žádané teploty, rychlosti ventilátoru, provozního režimu, atd. Nastavení provozního režimu po sběrnici Odhlášení Stisknuto lačítko pro volbu druhu provozu na regulátoru Čtečka vstupních karet Okenní kontakt Místnost 4 Obsazeno Neobsazeno Okno otevřeno Okno uzavřeno Komfort Aktuální druh provozu místnosti Místnost 4 Útlum Ochranný režim 21/90

22 3.3 Žádané prostorové teploty Popis Komfortní režim ovární nastavení Základní žádané teploty pro Komfortní režim je 21 C a může se změnit parametrem P08 nebo po sběrnici komunikačním objektem Žádaná teplota Komfort ("Comfort basic setpoint"). Vždy platí poslední příkaz. Komfortní žádaná teplota se nastavuje tlačítky +/, nebo po sběrnici, např. z externího dotykového panelu, ovládací jednotky atd. Vždy platí poslední příkaz. Dočasná korekce žádané teploty Omezení rozsahu nastavení žádané teploty P09 < P10 (zaměřeno na komfort) Pokud je parametrem P69 povolena funkce Dočasná žádaná teplota, vrátí se po změně druhu provozu žádaná teplota nastavená tlačítky +/- nebo po sběrnici zpět na Základní žádanou teplotu pro komfort uloženou jako P08. Z důvodu komfortu nebo úspory energie může být omezen rozsah nastavení žádané teploty na minimální (P09) a maximální (P10) úroveň. Jestliže je minimální limit P09 nastaven níže než maximální limit P10, jsou vytápění i chlazení nastavitelné mezi těmito dvěma limity. Uživatel zvolí požadovanou teplotu a regulátor příslušně řídí prostorovou teplotu. Ve 4-trubkových aplikacích *) leží zvolená komfortní žádaná teplota (w) uprostřed mrtvého pásma mezi topnou a chladicí sekvencí (P33). Regulátor vypne výstupy vytápění / chlazení, jakmile prostorová teplota dosáhne mrtvého pásma. Příklad 5 C 18 C 25 C 40 C P09 P10 Žádaná teplota pro chlazení nastavitelná C Žádaná teplota pro vytápění nastavitelná C P09 P10 (zaměřeno na úspory) Jestliže je minimální limit P09 nastaven výše než limit P10, potom Je rozsah nastavení žádané teploty pro chlazení od P09 40 C namísto 40 5 C Je rozsah nastavení žádané teploty pro vytápění od 5 P10 C namísto 5 40 C o uživateli umožní omezit nastavení maximální teploty pro vytápění a minimální teploty pro chlazení. ato koncepce napomáhá snížit náklady na energie. Pro 4-trubkové aplikace: Regulátor pracuje s žádanými teplotami pro aktivní sekvenci: V režimu vytápění je aktivní žádaná teplota pro vytápění. Její nastavení lze změnit otočným knoflíkem. V režimu chlazení je aktivní žádaná teplota pro chlazení. Její nastavení lze změnit otočným knoflíkem. Přepnutí z žádané teploty pro vytápění na chlazení a opačně nastane, když prostorová teplota dosáhne nastaveného limitu (P09 nebo P10) neaktivní sekvence. Např. regulátor je v režimu vytápění a řídí na teplotu na žádanou hodnotu pro vytápění. Když teplota dosáhne P09, regulátor se přepne do režimu chlazení a řídí teplotu na žádanou teplotu pro chlazení do té doby, než teplota nepoklesne pod P10. Příklad 5 C 21 C 25 C 40 C P10 P09 Žádaná teplota pro chlazení nastavitelná C Žádaná teplota pro vytápění nastavitelná 5 21 C 22/90

23 Útlumový režim Ochranný režim Upozornění Parametry P11 a P12 nastavte žádané teploty pro Útlumový režim. Žádaná teplota pro vytápění je z výroby nastavena na 15 C a pro chlazení na 30 C. Parametry P65 a P66 nastavte žádané teploty pro Ochranný režim. Žádaná teplota pro vytápění je z výroby nastavena na 8 C (ochrana proti zamrznutí) a pro chlazení na OFF. Jestliže je žádaná teplota (Útlum nebo Ochrana) nastavena na OFF, neřídí regulátor v příslušném provozním režimu prostorovou teplotu na žádnou konkrétní hodnotu (vytápění nebo chlazení). o znamená: žádná ochranná funkce pro vytápění nebo chlazení, tudíž hrozí nebezpečí zamrznutí v režimu vytápění nebo přehřátí v režimu chlazení! Žádané teploty pro Útlum jsou přístupné v servisní úrovni (P11, P12); žádané teploty pro Ochranný režim v expertní úrovni (P65, P66). 23/90

24 3.3.2 Nastavení a přizpůsobení žádaných teplot Žádané prostorové teploty mohou být nastaveny při uvádění do provozu přizpůsobeny během provozu Základní žádaná teplota pro Komfort Žádaná teplota pro Komfort Žádaná útlumová teplota vytápění Žádaná útlumová teplota chlazení Zdroj může být ovládací prvky regulátoru konfigurační SW centrální ovládací jednotka Regulátor ukládá žádané teploty v EEPROM ve formě nastavitelných parametrů v provozní paměti V níže uvedené tabulce jsou zobrazeny vzájemné vazby: Nastavení žádané teploty Uloženo v EEPROM regulátoru Uvedení do provozu Ovl. prvky regulátoru Konfigurační SW Vstup LE mód Vstup S-mód Zákl. žádaná teplota Komfort Mrtvé pásmo pro Komfort 1) Žád. teploty vytápění Žád. teploty chlazení Zákl. žádaná teplota Komfort P08 Zákl. žád. tepl. Komfort P33 Mrtvé pásmo Komfort 1) Žád. útlum. teplota vytápění Žád. útlum. teplota chlazení Žád. teploty vytápění Žád. teploty chlazení P11 Útlum Vytápění P12 Útlum Chlazení Žád. teplota ochr. vytápění Žád. teplota ochr. chlazení P65 Ochr. režim Vytápění P66 Ochr. režim Chlazení Aktuální žádané teploty regulátoru Přizpůsobení žádaných teplot. Nové aktuální žádané teploty regulátoru Vstup LE-Mód 2) Vstup S-Mód 3) Lokální ovládání Žád. tepl. Komfort Posun žád. t. top Posun žád. t. chl Žádaná teplota pro Komfort + / - tlačítka Žád. teplota Komfort Útlum Vytápění Útlum Chlazení Posun žád. t. top Posun žád. t. chl Útlum Vytápění Útlum Chlazení Ochrana Vytápění Ochrana Chlazení Ochrana Vytápění Ochrana Chlazení Aktuální druh provozu místnosti Aktuální žádaná teplota (používaná regulátorem pro regulaci teploty) 1) Vyžadováno pouze pro aplikace vytápění A chlazení (viz. část 3.6.8) ) LE-Mód: Korekce se přidá k lokální korekci. 3) S-Mód: poslední příkaz platí, buď vstup v S-Módu nebo manuální zásah. Aktuální žádaná teplota Aktuální žádaná teplota (používaná regulátorem pro řízení teploty) je k dispozici na sběrnici pro použití v centrální ovládací jednotce. 24/90

25 Všeobecné poznámky: Poznámky pro přizpůsobení žádané teploty (LE-Mód pouze s regulací Synco) Priorita žádané hodnoty, Žádaná teplota master (RMB) (RDF600KN) Poznámka: Podporované komunikační objekty jsou rozdílné v LE-Módu a S-Módu. Změny provedené ovládacími prvky nebo konfiguračním SW mají stejnou prioritu (poslední vždy vyhrává). Nastavení Základní žádané teploty pro Komfort přestaví aktuální komfortní žádanou teplotu na hodnotu pro Základní žádanou teplotu Komfort. Centrální posun žádané teploty se používá především pro letní / zimní kompenzaci. Posun žádané teploty neovlivní žádané hodnoty uložené jako parametry P08, P11, P12, P33. Lokální korekce a centrální posun se sčítají dohromady. Platí pouze pro Komfort a Útlum, žádaná teplota pro Ochranný režim se centrálně neposouvá. Výsledná (aktuální) žádaná teplota pro vytápění a chlazení je omezena Žádanou teplotou pro Ochranný režim; pokud je nastavena na OFF, pak se používá jako minimum 5 C a maximum 40 C. Výsledné žádané teploty pro chlazení a vytápění stejného provozního režimu mají mezi sebou minimální odstup 0,5 K. Výsledný centrální posun a lokální korekce společně s provozním režimem místnosti používá regulátor pro regulaci teploty (aktuální žádaná teplota). Regulátor prostorové teploty vždy převezme žádané teploty přijaté z regulátoru RMB795. Žádané teploty lokálně nastavené na regulátoru RDF600KN.. se tudíž přepíšou hodnotami pro skupinu místností (např. každých 15 min). Na RMB SW verze >= 2.0 je možné definovat podmínky, za kterých má regulátor odeslat žádané teploty: - Vždy (každých 15 min) - Ne v Komfortním režimu - Pouze při změně Viz. Priorita žádané teploty a funkce Master žádané teploty na RMB795B. RDF600KN SW verze < V1.8: Lokální komfortní žádané teploty se přepíšou, jen když se změní žádané teploty v RMB. 3.4 Přehled aplikací Regulátor podporuje následující aplikace, které lze konfigurovat DIP přepínačem na vnitřní straně předního panelu nebo některým z konfiguračních nástrojů. Vzdálená konfigurace Pokud se aplikace volí konfiguračním nástrojem, je třeba, aby všechny DIP přepínače byly nastaveny na OFF (dálková konfigurace, nastavení z výroby). Vzdálená konfigurace pomocí konfiguračního nástroje (nastavení z výroby) Servisní software ACS ES DIP přepínače ON Konfigurační nástroje nabízejí aplikace popsané v části Univerzální aplikace (chladicí stropy, atd.) a aplikace s kompresorem, viz. části a /90

26 3076D D D D Aplikace pro fan coilové systémy Aplikace a výstupní signál, DIP přepínače, funkční schéma 2-trubková fan-coilová jednotka ON/OFF (vytápění nebo chlazení) ON ON 2-trubková fan-coilová jednotka a elektrický ohřev (vytápění nebo chlazení) ON/OFF B2 Y1 (B1) B2 YE Y1 (B1) M1 M1 (B1) (B1) 2-trubková fan-coilová jednotka 3-bod. (vytápění nebo chlazení) ON ON 4-trubková fan-coilová jednotka ON/OFF (vytápění a chlazení) B2 (B1) Y2 (B1) Y1 Y1 M1 M1 (B1) (B1) Popis Y1 Pohon ventilu vytápění nebo vytápění / chlazení Y2 Pohon ventilu chlazení YE Elektrický ohřev N1 Regulátor B1 Čidlo teploty odtahového vzduchu nebo oddělené prostorové čidlo (volitelné) B2 eplotní čidlo pro přepínání vytápění / chlazení (volitelně) M1 1-stupňový nebo 3-stupňový ventilátor*) 26/90

27 3191S S S S Aplikace pro univerzální systémy Aplikace a výstupní signál, DIP přepínače, funkční schéma opný / chladicí strop (vytápění nebo chlazení) ON ON opný / chladicí strop s elektrickým ohřevem (vytápění nebo chlazení) ON/OFF B2 D3 B2 D3 Y1 B1 Y1 B1 N1 YE N1 ON opný / chladicí strop (vytápění nebo chlazení) Chladicí strop a radiátor (vytápění a chlazení) ON/OFF ON B2 D3 D3 Y1 B1 Y1 B1 N1 YR N1 Popis Y1 Pohon ventilu vytápění nebo vytápění / chlazení YR Pohon ventilu radiátoru YE Elektrický ohřev N1 Regulátor B1 Čidlo teploty odtahového vzduchu nebo oddělené prostorové čidlo (volitelné) B2 eplotní čidlo pro přepínání vytápění / chlazení (volitelně) M1 1-stupňový nebo 3-stupňový ventilátor D3 Čidlo rosného bodu 27/90

28 3181S S S Aplikace pro tepelná čerpadla Aplikace a výstupní signál, DIP přepínače, funkční schéma 1-stupňový kompresor (vytápění nebo chlazení) ON ON 1-stupňový kompresor s elektrickým ohřevem (vytápění nebo chlazení) ON/OFF D3 D3 B1 B1 YE N1 N1 1-stupňový kompresor (vytápění a chlazení) ON/OFF D3 ON B1 N1 Popis N1 Regulátor B1 Čidlo teploty odtahového vzduchu nebo oddělené prostorové čidlo (volitelné) YE Elektrický ohřev D3 Čidlo rosného bodu 28/90

29 3.5 Další funkce Přepínání vytápění / chlazení po sběrnici Přepínání vytápění / chlazení Čidlo pro automatické přepínání vytápění / chlazení Přepínání vytápění / chlazení je také možné přijímat ze sběrnice. o je možné pouze, pokud je regulační sekvence nastavena na automatické přepínání vytápění / chlazení (parametr P01 = 3) a žádný lokální vstup X1, X2 není nakonfigurován pro tuto funkci. Pokud není informace o přepnutí k dispozici (např. kvůli problémům s datovou komunikací, výpadek napájení sítě, atd.), pracuje regulátor v posledním platném provozním režimu (vytápění nebo chlazení). Jestliže je ke vstupu X1/X2 připojeno kabelové teplotní čidlo (QAH ARG86.3) a parametr P38 / P40 = 2, používá se teplota vody naměřená tímto čidlem pro přepínání mezi režimem vytápění a chlazení a opačně. Jestliže je teplota vody vyšší než 28 C (parametr P37), regulátor se přepne do režimu vytápění. Pokud klesne pod 16 C (parametr P36), přepne se regulátor do režimu chlazení. Pokud je při zapnutí regulátoru teplota vody mezi těmito dvěma přepínacími body, regulátor začne pracovat v naposledy aktivním režimu. eplota vody se snímá ve 30-sekundových intervalech, provozní režim se pak příslušně upravuje. M [ C] w M Druh provozu w eplota vody Režim chlazení Režim vytápění Externí přepínač vytápění / chlazení Kabelové teplotní čidlo QAH11.1 pro automatické přepínání vytápění / chlazení lze nahradit externím spínačem pro ruční dálkové přepínání: X2 M QAH11.1 X2 M 3076Z03 Rozepnutý kontakt vytápění Sepnutý kontakt chlazení Poznámka Ruční přepínání vytápění / chlazení Oddělené teplotní čidlo / čidlo teploty odtahového vzduchu Čidlo nebo spínač je možné připojit ke vstupním svorkám X2 nebo X1 podle nastavení vstupů při uvedení do provozu (P38, P40). Viz také část Při použití externího spínače jako přepínače vytápění /chlazení nelze měnit typ kontaktu (přes parametry P39 nebo P41). Funkce je pevně daná: Kontakt je rozepnutý (rozpojený) Režim vytápění Kontakt je sepnutý Režim chlazení Jestliže je při uvedení do provozu nastaveno ruční přepínání vytápění / chlazení (P01 = 2), potom se nemůže režim vytápění / chlazení přepínat příkazy po sběrnici, přepínacím teplotním čidlem nebo externím spínačem. Regulátor zůstane v posledním režimu podle nastavení ovládacím tlačítkem. Regulátor měří prostorovou teplotu vestavěným nebo odděleným teplotním čidlem (QAA32) nebo externím čidlem teploty odtahového vzduchu (QAH11.1) připojeným k multifunkčnímu vstupu X1 nebo X2. 29/90

30 Vstup X1 nebo X2 musí být při uvedení do provozu patřičně nastaven. Viz část Funkce proplachu Upozornění Ochrana před zničením vlivem vlhkosti Minimální doba zapnutí / vypnutí výstupu Podlahové vytápění / Podlahové chlazení Limitace teploty pro podlahové vytápění Přepínací čidlo zajišťuje změnu režimu z vytápění na chlazení podle naměřené teploty vody. Při použití 2-cestných ventilů doporučujeme aktivovat funkci proplachu (parametr P50). ato funkce zajistí správné snímání teploty vody dokonce, i když je 2-cestný ventil po delší dobu uzavřený. Ventil se pak během doby, kdy má být uzavřen, ve 2 hodinových intervalech otevře na 1 až 5 minut (nastavitelné). Jestliže se regulátor používá v aplikacích s kompresorem, musí se funkce proplachu (parametr P50) deaktivovat. Ve velmi teplých a vlhkých klimatických oblastech by se měl v útlumovém režimu ventilátor pravidelně spínat nebo běžet trvale na nejnižší otáčky (např. neobsazené hotelové pokoje, obchody nebo kanceláře), aby se zabránilo zničení přístroje vlivem vlhkosti díky nedostatečné cirkulaci vzduchu (parametr P61). Viz také část 3.8, odstavec Funkce rozběhu ventilátoru".3.8 Omezí zap/vyp spínací cyklus, aby se ochránil kompresor před nadměrným opotřebením nebo zničením. Minimální dobu zapnutí a vypnutí výstupu pro 2-bodovou regulaci lze nastavit pomocí parametrů P48 a P49 od 1 do 20 minut. Nastavení z výroby je 1 minuta. Změna nastavení žádané teploty nebo přepnutí režimu vytápění / chlazení vede okamžitě k vypočtení nového stavu výstupu; výstupy pak nemusí dodržet minimální dobu zap/vyp 1 minutu. Pokud je parametr P48 nebo P49 nastaven na více než 1 minutu, minimální doba zapnutí / vypnutí řídicího výstupu se dodrží tak, jak je nastaveno, dokonce i když se změní žádaná teplota nebo režim vytápění / chlazení. Všechny topné sekvence lze použít také pro podlahové vytápění. Pro podlahové vytápění nebo chlazení můžete použít topné / chladicí sekvence pro fan-coilové jednotky s vypnutím ventilátoru parametrem P52. eplota podlahy může být omezena ze 2 důvodů: Komfort nebo ochrana konstrukce podlahy. Čidlo teploty podlahy, připojené k multifunkčnímu vstupu X1 nebo X2, snímá teplotu podlahy. Pokud teplota překročí nastavený limit (parametr P51), uzavře se úplně ventil vytápění, dokud teplota podlahy nepoklesne 2 K pod nastavený limit. V případě poruchy externího teplotního čidla, pokud poklesne prostorová teplota pod žádanou teplotu pro Ochranný režim (např. 8 C), se výstup vytápění nezapne, dokud se neodstraní porucha čidla. ato funkce je z výroby nastavena parametrem P51 na OFF (blokovaná). Vstup X1 nebo X2 musí být při uvedení do provozu patřičně nastaven (P38 nebo P40 = 1). Viz část Doporučené hodnoty pro P51: Obytné místnosti: Do 26 C pro dlouhodobý pobyt, do 28 C pro krátkodobý pobyt. Koupelny: Do 28 C pro dlouhodobý pobyt, do 30 C pro krátkodobý pobyt. 30/90

31 Parametr P51 Oddělené teplotní čidlo Níže uvedená tabulka ukazuje vztah mezi nastavením parametrů, zdrojem teploty a zobrazením teploty: Zdroj pro zobrazení prostorové teploty Výstup se řídí podle Funkce limitace teploty pro podlahové vytápění Zobrazení poruch VYP Ne Vestavěné čidlo Vestavěné čidlo Neaktivní -- VYP Ano Oddělené teplotní Oddělené teplotní Neaktivní -- čidlo čidlo C Ne / Porucha Vestavěné čidlo Výstup vytápění se vypne Neaktivní Zobrazí se "Er3" a výstup vytápění se vypne C Ano Vestavěné čidlo Vestavěné čidlo + limitace odděleným čidlem Aktivní -- Poznámka: jakmile se porucha odstraní, např. připojení / náhrada za funkční externí čidlo, regulátor začne znovu pracovat během 1-2 minut. Aplikace Výstup Y11 Výstup Y21 2-trubka 2-trubk.& el. ohřev op/chlaz ventil op/chlaz ventil 4-trubka Ventil vytápění Ventil chlazení Funkce limitace teploty podlahového vytápění ovlivňuje výstupy uvedené v následující tabulce: Funkce limitace teploty pro podlahové vytápění Vytápění (P01 = 0/2/3) Y11 *) Pokud P13 = ON el. ohřev v režimu chlazení Chlazení (P01 = 1/2/3) N/A op. a chlaz. (P01 = 4) Poznámka El. ohřev Y21 Y21 *) Pouze el. ohřev Y11 N/A Y11 Poznámka: Je možné použít buď čidlo teploty podlahy, nebo oddělené teplotní čidlo. Rosný bod Sledování rosného bodu je nezbytné k zamezení vzniku kondenzace na chladicím stropě (chlazení s blokovaným ventilátorem, parametr P52). Pomáhá zabránit poškození konstrukce budovy. Čidlo rosného bodu s bezpotenciálovým výstupním kontaktem se připojuje k multifunkčnímu vstupu X1 nebo X2. Jestliže se objeví kondenzace, ventil chlazení se úplně uzavře a požadavek chlazení se dočasně zablokuje, dokud kondenzace nezmizí. Stav poruch Informace o poruše Během dočasného přerušení se zobrazí na regulátoru symbol kondenzace sběrnici se odešle porucha Kondenzace v místnosti. Vstup musí být při uvedení do provozu adekvátně nastaven (P38, P40). Viz část na Zamykání tlačítek Pokud je funkce uzamknutí ovládacích prvků aktivována parametrem P14, provede se zamknutí nebo odemknutí ovládacích prvků stisknutím tlačítka pro výběr druhu provozu na 3 sekundy. Pokud je nastavena funkce Automatické zamykání ovládacích prvků, ovládací prvky regulátoru se automaticky uzamknou 10 / 20 sekund po poslední změně nastavení. 31/90

32 3.6 Regulační sekvence Přehled regulačních sekvencí (nastavení parametrem P01) Hlavní regulační sekvence (např. vodního registru fan-coilové jednotky) se nastavuje parametrem P01. V regulátoru mohou být aktivovány následující sekvence (každá bez nebo s přídavným ohřevem). Dostupné regulační sekvence závisí na konkrétní aplikaci (nastavené pomocí DIP spínače, viz. část 3.4).3.4 Parametr P01 = 0 P01 = 1 P01 = 2 P01 = 3 P01 = 4 Sekvence Dostupný pro základní aplikace 1) : 2-trubk. 2-trubk.& el. ohřev Vytápění Chlazení *) 2-trubk. & el. ohřev Ruční volba režimu vytápění nebo chlazení (tlačítkem na regulátoru) Automatické přepínání vytápění / chlazení pomocí externího teplotního čidla vody nebo dálkového spínače opná a chladicí sekvence, např. 4-trubk. 4-trubka 2) 2) Poznámka: 1) Aplikace s topným / chladicím stropem a radiátorem, viz část 3.6.6;3.6.6 Aplikace s kompresorem: viz část ) Ruční a automatické přepínání pro 4-trubkové aplikace, viz část 3.6.5:3.6.5 ruční přepínání (P01 = 2) pro 4-trubkové aplikace znamená aktivaci buď výstupu pro chlazení, nebo pro vytápění. automatické přepínání (P01 = 3) pro 4-trubkové aplikace znamená spínání řídicích výstupů podle čidla pro přepínání vytápění / chlazení nebo externího přepínače ("hlavní a sekundární" aplikace), viz část Vzájemné vztahy mezi žádanými teplotami a regulačními sekvencemi viz část /90

33 3.6.2 Aplikační režim Aplikační režim Chování regulátoru může být ovlivněno řídicím systémem budovy (building automation and control system - BACS) po sběrnici příkazem Aplikační režim. ímto signálem může být povoleno nebo zablokováno chlazení a / nebo vytápění. Aplikační režim je podporován jak v LE-Módu, tak v S-Módu. Regulátory RDF KNX podporují následující příkazy: # Aplikační režim Popis Povolené regulační sekvence 0 Auto Regulátor automaticky přepíná mezi vytápěním a chlazením Vytápění a / nebo chlazení 1 Vytápění Regulátor může pouze vytápět Pouze vytápění 2 Ranní Pokud regulátor obdrží příkaz Ranní Pouze vytápění natápění natápění, místnost by se měla co nejrychleji natopit (pokud je to nutné). Regulátor umožní pouze topit 3 Chlazení Regulátor může pouze chladit Pouze chlazení 4 Noční N/A (= Auto) Není podporováno aplikacemi s fan-coily provětrávání 5 Předchlazení Pokud regulátor obdrží příkaz Pouze chlazení Předchlazení, místnost by se měla co nejrychleji vychladit (pokud je to nutné). Regulátor umožní pouze chladit 6 VYP Regulátor neřídí výstupy, což znamená, že všechny výstupy jsou vyp nebo 0% Ani vytápění ani chlazení 8 Nouzové vytápění Regulátor má co nejvíce topit. Regulátor umožní pouze topit Pouze vytápění 9 Pouze ventilátor Všechny řídicí výstupy jsou nastaveny na 0% a pouze ventilátor je nastaven na vysoké otáčky. Funkce se přeruší jakýmkoliv zásahem na regulátoru Ventilátor běží na vysoké otáčky Se všemi ostatními příkazy se regulátor chová jako v režimu Auto, např. vytápění nebo chlazení podle požadavku. 33/90

34 3171D01 ACS Vytápění NEBO chlazení Stav regulátoru (vytápění nebo chlazení) je možné sledovat konfiguračním nástrojem ACS (diagnostická hodnota Regulační sekvence ). Když je regulátor v mrtvém pásmu nebo je regulace teploty blokována, zobrazuje se poslední aktivní režim. Pro 2-trubkové aplikace je stav regulační sekvence určen Aplikačním režimem (viz část 3.6.3) a stavem přepínacího signálu vytápění / chlazení (lokálního nebo po sběrnici), nebo je pevně daná podle zvolené regulační sekvence (P01 = vytápění (0) / chlazení (1)) Aplikační režim (po sběrnici) Auto (0) Vytápění (1), (2), (8) Chlazení (3), (5) Noční provětrávání (4), Pouze ventilátor (9) Stav přepínání / trvale vytápění nebo chlazení Vytápění Chlazení Vytápění Chlazení Vytápění Chlazení Vytápění Chlazení Stav regulační sekvence Vytápění Chlazení Vytápění Vytápění Chlazení Chlazení Vytápění Chlazení Vytápění A chlazení Pro aplikace 4-trubk, 2-trubk s elektrickým ohřevem a 2-trubk s radiátorem závisí stav regulační sekvence na Aplikačním režimu a požadavku na vytápění / chlazení. Aplikační režim (po sběrnici) Auto (0) Vytápění (1), (2), (8) Chlazení (3), (5) Noční provětrávání (4), Pouze ventilátor (9) Požadavek na vytápění / chlazení Vytápění Žádný požadavek Chlazení Vytápění Žádný požadavek Chlazení Vytápění Žádný požadavek Chlazení Není aktivní žádná regulace teploty Stav regulační sekvence Vytápění Vytápění / chlazení v závislosti na poslední aktivní sekvenci Chlazení Vytápění Vytápění Vytápění Chlazení Chlazení Chlazení Vytápění / chlazení v závislosti na poslední aktivní sekvenci Závislost hodnoty výstupu jako funkce prostorové teploty je pro systém vytápění a chlazení zobrazena v následujícím diagramu: 1 = Heat 0 = Cool 100% 0 Wheat Wcool R Wheat = aktuální žádaná teplota pro vytápění Wcool = aktuální žádaná teplota pro chlazení 34/90

35 3076D D D D trubková fan coilová jednotka Ve 2-trubkových aplikacích řídí regulátor ventil v režimu vytápění / chlazení s automatickým nebo ručním přepínáním, pouze vytápění nebo pouze chlazení. Z výroby je nastaveno pouze chlazení (P01 = 1). Regulace ZAP/VYP Regulační sekvence Řídicí výstup ZAP/VYP Níže uvedené grafy zobrazují regulační sekvence pro 2-bodovou regulaci. Režim vytápění Režim chlazení Y Y1 1 1 Y Y1 0 ½ SDH w ½ SDH [ C] 0 ½ SDC w ½ SDC [ C] [ C] Prostorová teplota SDH Spínací hystereze Vytápění (P30) w Žádaná prostorová teplota SDC Spínací hystereze Chlazení (P31) Y1 Řídicí výstup Ventil nebo Kompresor Modulovaný řídicí výstup: 3-polohový Regulační sekvence pro modulovaný / spojitý výstup Níže uvedené grafy zobrazují regulační sekvenci pro spojitou PI regulaci. Režim vytápění Režim chlazení Y [%] Y [%] Y1 Y XpH w [ C] 0 w XpC [ C] [ C] Prostorová teplota XpH Proporcionální pásmo Vytápění (P30) w Žádaná prostorová teplota XpC Proporcionální pásmo Chlazení (P31) Y1 Řídicí výstup Ventil Poznámky: Funkční diagramy zobrazují pouze proporcionální část PI regulace. Regulační sekvence pro ventilátor, viz část Nastavení regulační sekvence a řídicích výstupů Viz části 3.4, a /90

36 trubková fan-coilová jednotka s elektrickým ohřevem Vytápění nebo chlazení s přídavným ohřevem Elektrický ohřev aktivní v režimu chlazení Poznámka: Elektrický ohřev v režimu vytápění Elektrický ohřev a ruční přepínání Digitální vstup Povolení chodu elektrického ohřevu Ve 2-trubkových aplikacích s elektrickým ohřevem řídí regulátor ventil v režimu vytápění / chlazení s automatickým nebo ručním přepínáním, pouze vytápění nebo pouze chlazení a navíc přídavný elektrický ohřev. Z výroby je nastaveno pouze chlazení (P01 = 1) s povoleným chodem elektrického ohřevu (P13). V režimu chlazení obdrží ventil příkaz OEVŘÍ, jestliže je naměřená teplota nad žádanou hodnotou. Elektrický ohřev obdrží příkaz ZAP, pokud naměřená prostorová teplota klesne pod žádanou hodnotu mínus mrtvé pásmo (= žádaná teplota pro elektrický ohřev), jestliže je povolen chod elektrického ohřevu (parametr P13 = ON). Žádaná teplota pro elektrický ohřev je omezena parametrem Maximální žádaná teplota pro Komfort (P10). V režimu vytápění obdrží ventil příkaz OEVŘÍ, jestliže je naměřená teplota pod žádanou hodnotou. Elektrický ohřev se používá jako další zdroj tepla, když tepelný výkon řízený ventilem není dostatečný. Elektrický ohřev obdrží příkaz ZAP, pokud je naměřená prostorová teplota pod žádanou hodnotou mínus spínací diference (= žádaná teplota pro sepnutí elektrického ohřevu). Když je nastaveno ruční přepínání vytápění / chlazení (P01 = 2), je elektrický ohřev aktivní pouze v režimu vytápění a řídicí výstup pro ventil je trvale zablokovaný. Přes vstup X1 nebo X2 je možné dálkové povolení / zablokování chodu elektrického ohřevu např. signálem HDO, nebo z důvodu úspory energie, atd. Vstup X1 nebo X2 musí být při uvedení do provozu patřičně nastaven (P38, P40). Viz část Povolení chodu elektrického ohřevu Poznámka: Upozornění Chod elektrického ohřevu se může povolovat / blokovat po sběrnici. Jestliže se Povolení elektrického ohřevu zasílá po sběrnici, pak tato funkce nesmí být přiřazena k lokálnímu vstupu X1 nebo X2. Elektrický ohřev musí být vždy chráněn bezpečnostním omezovacím termostatem! 36/90

37 3076D D D05 Regulace ZAP/VYP Regulační sekvence Řídicí výstup ZAP/VYP Níže uvedené grafy zobrazují regulační sekvenci pro 2-bodovou regulaci. Režim vytápění Režim chlazení (automatické přepínání = vytápění nebo pouze (ruč. / auto. přepínání = chlazení nebo pouze vytápění) chlazení) Y YE Y1 Y YE Y1 w D x dz ½ SDH ½ SDH ½ SDH w ½ SDH [ C] 0 ½ SDH ½ SDC ½ SDH w ½ SDC [ C] Režim vytápění s ručním přepínáním (P01 = 2) (ruční přepínání = vytápění) Y YE 1 w 0 ½ SDH ½ SDH [ C] [ C] Prostorová teplota W Žádaná prostorová teplota Y1 Řídicí výstup Ventil nebo Kompresor YE Řídicí výstup Elektrický ohřev SDH Spínací hystereze Vytápění (P30) SDC Spínací hystereze Chlazení (P31) Xdz Mrtvé pásmo (P33) wd Spínací diference (P34) Poznámka: Funkční diagramy zobrazují pouze proporcionální část PI regulace. Regulační sekvence pro ventilátor, viz část Pro lepší regulaci prostorové teploty doporučujeme v případě 2-bodového řízení elektrického ohřevu nastavit spínací hysterezi pro vytápění (P30) na 1 K. Nastavení regulační sekvence a řídicích výstupů Viz části 3.4, a /90

38 3181D D trubková fan-coilová jednotka Vytápění a chlazení 4-trubkové aplikace s ručním přepínáním Hlavní a sekundární aplikace (4-trubk. s přepínáním) Ve 4-trubkových aplikacích řídí regulátor 2 ventily v režimu vytápění a chlazení, vytápění / chlazení s ruční volbou, nebo vytápění a chlazení s přepínáním. Z výroby je nastaven režim vytápění a chlazení (P01 = 4). Jestliže je parametr P01 nastaven na ruční přepínání (P01 = 2), může být výstup vytápění nebo chlazení spuštěn tlačítkem pro výběr druhu provozu. Když se parametr P01 nastaví na přepínání (P01 = 3), výstup pro vytápění a chlazení se vymění podle stavu signálu na vstupu pro přepínací čidlo / spínač / vstup po sběrnici (viz čidlo pro automatické přepínání vytápění / chlazení, část 3.5). ento mód se používá pro tak zvanou hlavní a sekundární aplikaci. o je 4-trubková fan-coilová jednotka s dvěma různě velkými výměníky. Zapojení oběhu vody se mění, aby se optimalizoval výkon výměníků podle sezóny (léto/zima):3.5 Zima: Velký výměník (V1) pro vytápění, malý výměník (V2) pro chlazení. Léto: Velký výměník (V1) pro chlazení, malý výměník (V2) pro vytápění 1 Y YH Changeover YC B2 V2 V1 B1 M1 0 YH YC w w V1 V2 [ C] Changeover Poznámka: ento příklad zobrazuje regulaci ZAP/VYP; pro spojitou regulaci využijte příslušné výstupní svorky. Poznámka: Parametr pro čidlo pro přepínání vytápění / chlazení (B2 ve výše uvedeném grafu) musí být nastaven na 2 (X1 nebo X2, P38 nebo P40). Jestliže je teplota B2 > P37 (tovární nastavení 28 C), regulátor předpokládá provoz v zimním režimu. Jestliže je teplota B2 < P36, regulátor předpokládá provoz v letním režimu. (tovární nastavení 16 C). 38/90

39 3076D D D13 Regulace ZAP/VYP Níže uvedené grafy zobrazují regulační sekvence pro 2-bodovou regulaci. Režim vytápění s ruční předvolbou (P01=2) 1 Y Y1 Režim chlazení s ruční předvolbou (P01=2) 1 Y Y2 0 ½ SDH w ½ SDH [ C] 0 ½ SDC w ½ SDC [ C] Režim vytápění a chlazení (P01 = 4) 1 0 Y ½ SDH Y1 Y2 [ C] Prostorová teplota ½ x dz ½ x dz w ½ SDC ½ SDH ½ SDC [ C] w Y1 Žádaná prostorová teplota Řídicí výstup "Ventil" nebo "Komp." (op) Y2 Řídicí výstup "Ventil" nebo "Komp." (Chlaz) SDH Spínací hystereze Vytápění (P30) SDC Spínací hystereze Chlazení (P31) Xdz Mrtvé pásmo (P33) Poznámka: Funkční diagramy zobrazují pouze proporcionální část PI regulace. Regulační sekvence pro ventilátor, viz část Nastavení regulační sekvence a řídicích výstupů Viz části 3.4, a /90

40 3.6.6 Aplikace s topným / chladicím stropem a radiátory Pro topný / chladicí strop a radiátor nastavte odpovídající základní aplikaci zablokujte chod ventilátoru (P52) K dispozici jsou následující aplikace: Aplikace pro Nastavení Viz část Sekvence topný / chladicí strop, radiátor základní aplikace opný / chladicí strop s přepínáním 2-trubka H ( \ ) C ( / ) Chladicí / topný strop a el. ohřev 2-trubk. a el. ohřev El H + H ( \ \ ) (pouze chlazení: zablokován El H + C ( \ / ) el. ohřev P13) C ( / ) Chladicí strop a radiátor 4-trubka top + chlaz ( \ / ) Aplikace s kompresorem Pro aplikace s kompresorem nastavte odpovídající základní aplikaci zablokujte chod ventilátoru (P52) nebo zvolte rychlost ventilátoru (P53) K dispozici jsou následující aplikace: Aplikace pro kompresor 1-stupňový kompresor pro vytápění nebo chlazení 1-stupňový kompresor a el. ohřev, (pouze chlazení: zablokován el. ohřev P13) 1-stupňový kompresor pro vytápění a chlazení Nastavení základní aplikace Viz část Sekvence 2-trubka H ( \ ) C ( / ) 2-trubk. a el. ohřev El H + H ( \ \ ) El H + C ( \ / ) C ( / ) 4-trubka top + chlaz ( \ / ) Poznámka: Min doba zap / vyp kompresoru: P48 / P49 Chod ventilátoru: P52 (0 = blokovaný, 1 = povolený) Výstup pro ventilátor: P53 (1 = 1-stupňový, 2 = 3-stupňový) 40/90

41 3181D Žádané teploty a regulační sekvence 2-trubkové aplikace V aplikacích s přepínáním jsou žádané teploty pro sekvence vytápění a chlazení stejné (w). Ve 2-trubkových aplikacích s elektrickým ohřevem je žádaná teplota pro Komfort buď na první topné sekvenci (v režimu vytápění) nebo na chladicí sekvenci (v režimu chlazení). Žádané teploty pro Útlum a Ochranný režim jsou pod komfortní žádanou teplotou (vytápění) a nad komfortní žádanou teplotou (chlazení). Mohou být nastaveny parametry P11, P12 (Útlumový režim) a P65, P66 (Ochranný režim). w HeatProt w w CoolProt [ C] w HeatEco w CoolEco Komfortní režim Útlum / Ochranný režim Aplikace Vytápění Chlazení Vytápění Chlazení 2-trubka Y Y Y Y W W WHeatEco/ WCoolEco/ 2-trubk. a elektrický ohřev Y YE 2) W Y YE1) W Y YE 2) WHeatEco/ Y YE1) WHeatEco/ WCoolEco/ 1) Pokud P13 = ON 2) V případě ručního přepínání (P01 = 2), je první topná sekvence zablokovaná k zabránění současného vytápění (el. ohřev) a chlazení (fan coil) W = žádaná teplota pro Komfortní režim WHeatEco/Prot = žádaná teplota pro vytápění v Útlumovém nebo Ochranném režimu WCoolEco/Prot = žádaná teplota pro chlazení v Útlumovém nebo Ochranném režimu YR = sekvence pro radiátor YE = sekvence pro elektrický ohřev 41/90

42 4-trubkové aplikace Ve 4-trubkových aplikacích je komfortní žádaná teplota (w) uprostřed mrtvého pásma mezi topnou a chladicí sekvencí. Mrtvé pásmo lze nastavit parametrem P33. Jestliže se zvolí ruční přepínání, tak se povolí buď topná, nebo chladicí sekvence. V takovém případě je žádaná teplota pro Komfort na zvolené topné nebo chladicí sekvenci. Komfortní režim Aplikace Vytápění a chlazení Pouze vytápění 1) Pouze chlazení 1) 4-trubka Y Y Y Útlum / Ochranný režim Vytápění a / nebo chlazení Y W W W WHeatEco/ WCoolEco/ 1) Ruční přepínání, P01 = 2 W = žádaná teplota pro Komfortní režim WHeatEco/Prot = žádaná teplota pro vytápění v Útlumovém nebo Ochranném režimu WCoolEco/Prot = žádaná teplota pro chlazení v Útlumovém nebo Ochranném režimu YE = sekvence pro elektrický ohřev 42/90

43 3.7 Řídicí výstupy Přehled Přehled řídicích výstupů K dispozici jsou různé typy řídicích výstupních signálů. Je třeba je definovat během uvedení do provozu (viz níže). ypové označení RDF600KN, RDF600KN/S Řídicí výstup 2-bodový řídicí signál Y11, Y21 (2 x SPS) *) Pouze pro 2-trubkové aplikace 2-bodový řídicí signál PWM bod. Y11, Y21 *) (1 x / ) DC 0 10 V --- Poznámka: V konfiguračním software ACS jsou výstupy Y11 a Y21 uváděny jako Y1 a Y2. Řídicí signál ZAP/VYP (2-bodový) Ventil nebo kompresor obdrží signál OEVŘÍ/ZAP přes řídicí výstup Y11 nebo Y21: 1. Když je naměřená prostorová teplota pod žádanou hodnotou (vytápění) nebo nad žádanou hodnotou (chlazení). 2. Pokud byly řídicí výstupy vypnuté delší dobu než Minimální doba vypnutí výstupu (tovární nastavení 1 minuta, nastavitelné parametrem P48). Signál VYP: 1. Když je naměřená prostorová teplota nad žádanou hodnotou (vytápění) nebo pod žádanou hodnotou (chlazení). 2. Pokud byly řídicí výstupy zapnuté delší dobu než Minimální doba zapnutí výstupu (tovární nastavení 1 minuta, nastavitelné parametrem P49). Řídicí signál pro elektrický ohřev (2-bodový řídicí signál) Elektrický ohřev obdrží signál ZAP přes řídicí výstup přídavného ohřevu (Y, viz Návod k montáži): 1. Když je naměřená teplota pod žádanou teplotou pro elektrický ohřev 2. Když byl elektrický ohřev vypnutý alespoň 1 minutu. Výstupní signál VYP pro elektrický ohřev: 1. Když je naměřená teplota nad žádanou teplotou pro elektrický ohřev 2. Když byl elektrický ohřev zapnutý alespoň 1 minutu. Upozornění Adaptivní teplotní kompenzace pro el. ohřev (RDF600KN..) Elektrický ohřev musí být opatřen externím bezpečnostním termostatem (k ochraně proti přehřátí). Jestliže je elektrický ohřev připojen přímo ke svorkám výstupu Y21, způsobí procházející proud zahřátí kontaktů relé. o zapříčiní zkreslené snímání prostorové teploty vestavěným teplotním čidlem. Jestliže se v parametrech nastaví jmenovitý proud elektrického ohřevu, kompenzuje regulátor zahřívání vnitřních částí procházejícím proudem. P45 (výkon el. ohřevu): ovární nastavení: 0,0 kw, rozsah nastavení: 0,0 1,2 kw. 3-bod. řídicí signál Na výstupu Y11 je signál pro OEVÍRÁNÍ, na Y21 signál pro UZAVÍRÁNÍ 3-bodového servopohonu regulačního ventilu. ovární nastavení doby přeběhu servopohonu je 150 sekund. Může se přizpůsobit nastavením parametru P44. Parametr je viditelný, pouze pokud je DIP spínači nastaven 3-bodový signál pro ovládání servopohonu. 43/90

44 Synchronizace 1. Když se regulátor zapne, vyšle se signál pro uzavření servopohonu trvající dobu přeběhu + 150%, aby se zajistilo jeho úplné uzavření a synchronizace řídicího algoritmu. 2. Když regulátor vypočítá polohu ventilu úplně otevřeno nebo úplně uzavřeno, prodlouží se doba trvání řídicího signálu o 150% doby přeběhu, aby se zajistila správná poloha ventilu a synchronizace řídicího algoritmu. 3. Poté, co servopohon dosáhne polohy vypočtené regulátorem, počká se 30 sekund pro stabilizaci výstupů Konfigurace řídicích výstupů (nastavují se DIP přepínači nebo konfiguračním SW) yp řídicích výstupů pro 2-trubkové aplikace (2- nebo 3-polohové) se nastavuje pomocí DIP přepínačů (viz část 3.4).3.4 Pokud se aplikace volí konfiguračním SW, nemá nastavení DIP přepínačů žádný vliv. V takovémto případě je třeba nastavit typ řídicích výstupů pomocí ACS. Poznámka: V konfiguračním software ACS790 je parametr uveden jako Výstup Y1 / Y2 ne jako Y11 a Y12. 44/90

45 3.8 Řízení ventilátoru Ventilátor pracuje v automatickém režimu nebo s ručně nastavenými otáčkami. V automatickém režimu závisí rychlost ventilátoru na žádané teplotě a aktuální prostorové teplotě. Jakmile dosáhne prostorová teplota žádané hodnoty, regulační ventil se uzavře a ventilátor se vypne, nebo zůstane běžet na stupeň I podle nastavení parametru P15 1) (rychlost ventilátoru v mrtvém pásmu pro Komfort na RDF600KN) a P60 (spuštění ventilátoru). ovární nastavení pro Běh ventilátoru v mrtvém pásmu : Ventilátor OFF: (P15 = 0, P60 = OFF) Poznámka: 1) V RDF600KN SW verze < V1.8 není obsažen P15 Otáčky ventilátoru Povolení změny otáček ventilátoru Otáčky ventilátoru a provozní režim je možné změnit příkazem po sběrnici. Pro tyto účely je třeba povolit možnost řízení ventilátoru po sběrnici příkazem Povolení změny otáček ventilátoru. Provoz ventilátoru Stupeň ventilátoru I-II-III Výstup ventilátoru Otáčky ventilátoru a provozní režim je možné monitorovat po sběrnici. 3-rychlostní řízení ventilátoru se spojitou regulací vytápění / chlazení Řídicími parametry P55 P57 lze nastavit jednotlivé spínací body pro signál ZAP každého stupně ventilátoru. Bod pro vypnutí ventilátoru je 20% pod spínacím bodem. Níže uvedený diagram zobrazuje řízení ventilátoru pro spojitou PI regulaci. Q Q3 Q2 Q w Y H [%] XpH x dz XpC Y C [%] w Q YH YC XpH XpC Xdz Žádaná prostorová teplota Stupeň ventilátoru Požadavek Vytápění Požadavek Chlazení Proporcionální pásmo Vytápění Proporcionální pásmo "Chlazení" Mrtvé pásmo Poznámka: Funkční diagramy zobrazují pouze proporcionální část PI regulace. 45/90

46 3-rychlostní řízení ventilátoru s regulací zap/vyp pro vytápění / chlazení V aplikacích s 2-bodovou regulací: 1) Je spínací bod rychlosti ventilátoru I (Q1) synchronizován s výstupem vytápění / chlazení. Parametr Spínací bod rychlosti ventilátoru I P57 není platný. 2) Maximální spínací rozsah ventilátoru pro vytápění XpHFan a pro chlazení XpCFan se definuje spínací hysterezí SDH, SDC podle níže uvedené tabulky. Y 1 0 Q Q3 Q2 Q1 SDH x dz w SDC Cool [ C] [ C] Prostorová teplota w Q Y SDH SDC Xdz Žádaná prostorová teplota Stupeň ventilátoru Řídicí výstup Ventil Spínací hystereze Vytápění Spínací hystereze Chlazení Mrtvé pásmo XpHFan Spínací rozsah ventilátoru Vytápění XpCFan Spínací rozsah ventilátoru Chlazení XpH Fan w XpC Fan [ C] Vyhledávací tabulka pro Regulace ZAP/VYP SDH, SDC [K] 0,5 1,0 1,5 2, ,0 3,5 4,0 >4,5 XpHFan, XpCFan [K] stupňový / 3- stupňový ventilátor Ventilátor při vytápění / chlazení v provozu nebo blokován Regulátor může řídit 1-stupňový nebo 3-stupňový ventilátor (nastavitelné parametrem P53). 1-stupňový ventilátor se připojuje ke svorce Q1, a 3-stupňový ke svorkám Q1, Q2 a Q3. Provoz ventilátoru může být omezen tak, že je funkční jen v režimu vytápění nebo pouze v režimu chlazení nebo dokonce úplně zablokován, nastavuje se parametrem Provoz ventilátoru P52. Pokud se funkce ventilátoru zablokuje, symbol ventilátoru na displeji zmizí a stisknutí tlačítka pro ovládání ventilátoru nemá žádný vliv. ato funkce umožní používat termostat pro univerzální aplikace, jako jsou topné / chladicí stropy, radiátory, podlahové vytápění atd. (viz část 3.6.6) Minimální doba zapnutí ventilátoru Provoz ventilátoru v mrtvém pásmu (Protočení ventilátoru) V automatickém režimu je aktivní funkce minimální doby chodu ventilátoru, z výroby nastavená na 2 minuty. Ventilátor zůstává běžet stejnou rychlostí alespoň 2 minuty, než se přepne na jinou. ato minimální doba zapnutí může být parametrem P59 nastavena v rozsahu od 1 do 6 minut. V automatickém režimu ventilátoru, při aktuální prostorové teplotě v mrtvém pásmu je normálně regulační ventil uzavřen a ventilátor vypnutý. S funkcí protočení ventilátoru, se může ventilátor pravidelně spustit na nejnižší rychlost na minimální dobu spuštění (viz výše) dokonce, i když je ventil uzavřen. ato funkce může sloužit jako prevence proti kondenzaci vlivem nedostatečné cirkulace vzduchu nebo jí lze zjistit správnou prostorovou teplotu na čidle odtahového vzduchu. 46/90

47 3181D22 Y 10385D22en Q1 0 t [h:mm] Doba mezi protočením ventilátoru Min doba chodu ventilátoru Doba mezi protočením ventilátoru Min doba chodu ventilátoru Doba mezi protočením ventilátoru může být nastavena individuálně pro komfortní režim parametrem P60 a pro útlumový režim parametrem P61. Poznámka: Nastavení doby mezi protočením ventilátoru na 0 znamená, že ventilátor běží v mrtvém pásmu trvale. Nastavení doby mezi protočením ventilátoru na OFF znamená, že ventilátor v mrtvém pásmu neběží vůbec. Provoz ventilátoru v mrtvém pásmu P15, režim Komfort (RDF600KN..) Parametrem P15 v Servisní úrovni lze nastavit stupeň, na který má podle přání uživatele běžet ventilátor v mrtvém pásmu (v Komfortním režimu). K dispozici jsou následující možnosti: Ventilátor v mrtvém pásmu neběží (P15=0), Ventilátor běží v režimu vytápění a chlazení na rychlost I (P15=1) Ventilátor běží pouze v režimu chlazení na rychlost I (P15=2) Funkce Protočení ventilátoru (P60) a Provoz ventilátoru v mrtvém pásmu (P15) se vzájemně kombinují následovně: P60 = 0 Ventilátor běží v mrtvém pásmu trvale, P15 nemá žádný vliv P60 = OFF Provoz ventilátoru v mrtvém pásmu podle nastavení parametru P15. Start ventilátoru Poznámka: V RDF600KN SW verze < V1.8 není obsažen P15 Jestliže se ventilátor rozebíhá z klidu, spustí se na 1 sekundu na rychlost III, aby se zajistilo bezpečné roztočení motoru a překonala se setrvačnost a tření (nastavuje se parametrem P58). Q 1 sec Q3 Q2 Q1 0 Doběh ventilátoru pro elektrický ohřev Porucha ventilátoru Když se vypne elektrický ohřev, ventilátor běží ještě 60 sekund (parametr P54), aby se předešlo přehřátí elektrického topného registru nebo zabránilo aktivaci tepelné pojistky. V případě poruchy ventilátoru nemůže regulátor ochránit elektrický ohřev proti přehřátí. Z tohoto důvodu musí být elektrický ohřev opatřen samostatným bezpečnostním prvkem (bezpečnostním termostatem, tepelnou ochranou). 47/90

48 3181D23 Upomínka pro vyčištění filtru ventilátoru Informace o poruše Funkce Upomínka vyčištění filtru počítá provozní hodiny chodu ventilátoru a zobrazuje hlášení FIL pro připomenutí uživateli, že je třeba vyčistit vzduchový filtr, jakmile se dosáhne nastavené hodnoty. o neovlivní funkci regulátoru, který pokračuje v normálním provozu. Funkce se nastavuje parametrem P62 (tovární nastavení = Vyp (0)). Upomínka pro vyčištění filtru se resetuje, jestliže se regulátor přepne na Ochranný provozní režim a zpět. Ventilátor v automatickém režimu s časovým programem Zpoždění startu ventilátoru V automatickém režimu s časovým programem, pracuje ventilátor standardně v režimu Auto. Režim ventilátoru je možné změnit ručním stisknutím tlačítka pro ovládání ventilátoru. Ventilátor se vrátí do automatického režimu po každém přepnutí z Komfortního na Útlumový režim a opačně. Aby mohl topný / chladicí registr dosáhnout potřebné teploty, může být start ventilátoru zpožděn o dobu nastavenou parametrem P67. Y 1 0 Q P67 Poznámka: ato funkce (pomocí parametru P67) není obsažena v RDF600KN SW verze < V1.8 48/90

49 3.9 Multifunkční vstup, digitální vstup Regulátor má 2 multifunkční vstupy X1 a X2. Ke svorkám vstupu lze připojit čidlo typu NC jako např. QAH11.1, QAP1030/UFH, QAA32 (AI, analogový vstup) nebo spínač (DI, digitální vstup). Funkci vstupů lze nastavit parametry P38 + P39 pro X1 a P40 + P41 pro X2. Aktuální teplota nebo stav vstupů X1/X2 jsou k monitorovacím účelům k dispozici na sběrnici. Parametry mohou být nastaveny na následující hodnoty: Přepínač vytápění / chlazení # Funkce vstupu Popis yp X1/X2 0 Nepoužitý Bez funkce Oddělené teplotní čidlo / čidlo teploty odtahového vzduchu 2 Přepínač vytápění / chlazení Vstup pro oddělené čidlo prostorové teploty nebo čidlo teploty odtahového vzduchu pro snímání teploty v místnosti nebo čidlo pro limitaci teploty pro podlahové vytápění. Poznámka: Jestliže se zvolí funkce limitace teploty podlahy parametrem P51, snímá se prostorová teplota teplotním čidlem vestavěným v regulátoru. Vstup pro čidlo pro automatické přepínání vytápění / chlazení Místo čidla je možné připojit také spínač Důležité: Kontakty spínače sepnuté = znamená vždy chlazení (nelze změnit), viz část Přepínání vytápění / chlazení je možné také po sběrnici. V takovém případě nesmí být funkce přiřazena k žádnému lokálnímu vstupu X1 nebo X2. Viz také část AI AI / DI Stav okenního kontaktu Jestliže je ke vstupu připojen spínač, zobrazuje se pro sepnuté kontakty diagnostická hodnota 00, pro rozepnuté kontakty 100. pro rozepnuté kontakty Okenní kontakt Okenní kontakt přepne regulátor do Ochranného režimu. Jestliže je aktivován okenní spínač, jsou zásahy uživatele do ovládání přístroje neúčinné a na displeji se zobrazuje OFF. 4 Sledování rosného bodu "Stav okenního kontaktu" je možné zaslat také po sběrnici. V takovém případě nesmí být funkce přiřazena k žádnému lokálnímu vstupu X1 nebo X2. Viz také část Digitální vstup pro čidlo rosného bodu k detekci kondenzace. Jestliže se objeví kondenzace, chlazení se vypne. DI DI 49/90

50 Povolení chodu elektrického ohřevu Informace o poruše X1, X2 (Digitální) X1, X2 (eplota) Detektor přítomnosti # Funkce vstupu Popis yp X1/X2 5 Povolení chodu Digitální vstup pro dálkové povolení / zablokování DI elektrického elektrického ohřevu. ohřevu Povolení elektrického ohřevu je možné také po sběrnici. V takovém případě nesmí být funkce přiřazena k žádnému lokálnímu vstupu X1 nebo X2. Viz také část Porucha Digitální vstup pro signalizaci externí poruchy (příklad: zanesený filtr). Jestliže je vstup aktivní, zobrazí se na displeji ALx a porucha se odešle na sběrnici. Viz také část (Alarm x, x = 1 pro X1, x = 2 for X2). Poznámka: Zobrazení poruch nemá vliv na funkci regulátoru. Představují pouze vizuální informaci. 7 Monitorovací vstup (Digitální) 8 Monitorovací vstup (eplota) 10 Detektor přítomnosti Digitální vstup pro sledování stavu externího spínače po sběrnici, např. pro odesílání lokálního alarmu po sběrnici KNX do centrálního regulátoru. Analogový vstup pro sledování stavu externího čidla (např. QAH11.1) po sběrnici, např. pro odesílání lokální teploty (0 49 C) po sběrnici KNX do centrálního regulátoru. Standardní detekce přítomnosti: Detektor přítomnosti přepne regulátor do Komfortního režimu, když je místnost obsazena, a zpět do Útlumového režimu, když je místnost prázdná. DI DI AI DI Hotelová funkce detekce přítomnosti: Detektor přítomnosti změní provozní režim z Útlumu při prázdném pokoji do předchozího režimu (provozní režim vybraný buď hotelovými hosty přes ovládací prvky regulátoru, nebo zaslaný po sběrnici) a vrátí zpět do Útlumu, když je pokoj neobsazený. Stav detektoru přítomnosti je možné zasílat také po sběrnici. V takovém případě nesmí být funkce přiřazena k žádnému lokálnímu vstupu X1 nebo X2. Viz také část yp spínače je možné měnit mezi spínacím (NO) a rozpínacím (NC) parametrem P39, P41. Každý vstup X1, X2 musí být při uvedení do provozu nastaven na jinou funkci (1 5,10). Výjimka: Vstupy 1 nebo 2 mohou být nastaveny oba jako poruchové (6) nebo monitorovací vstupy (7,8). X1 je z výroby nastaven jako Přepínač druhu provozu / "Okenní kontakt" (3), X2 na Oddělené teplotní čidlo (1). Podrobnější informace naleznete v části /90

51 3.10 Poruchové stavy eplota mimo rozsah Pokud je prostorová teplota mimo měřicí rozsah, např. nad 49 C nebo pod 0 C, bliká limit měřicího rozsahu, např. 49 C nebo 0 C. Jakmile se teplota vrátí do měřicího rozsahu, pokračuje termostat v normálním provozu. Aplikace vytápění: jestliže teplota klesne pod limitní hodnotu (a žádaná teplota vytápění pro Ochranný režim není nastavena na OFF), výstup pro vytápění se zapne. Aplikace chlazení: jestliže teplota překročí limitní hodnotu (a žádaná teplota chlazení pro Ochranný režim nebyla nastavena na OFF, výstup pro chlazení se vypne. Jestliže je žádaná teplota pro Ochranný režim nastavena na OFF, nezapne se žádný výstup. Porucha "Er1" na displeji Porucha "Er2" na displeji Porucha "Er3" na displeji Když se porouchá vestavěné teplotní čidlo a není připojené žádné externí čidlo, regulátor zobrazí na displeji poruchové hlášení "Er1". Pokud se teplota měří vestavěným teplotním čidlem, je třeba regulátor vyměnit. Když má poruchu interní trvalá paměť regulátoru, např. není schopen číst nebo zapisovat, zobrazí se na displeji poruchové hlášení "Er2". Pokud se jedná pouze o poškození dat v paměti, může tuto chybu vyřešit master reset. V opačném případě je termostat vadný a musí být vyměněn. Pokud je nastaveno externí čidlo pro omezení teploty podlahy (P51 OFF) a nepracuje správně, např. je vadné nebo není připojeno, zobrazí regulátor na displeji poruchové hlášení Er3. Výstup pro vytápění se okamžitě vypne, aby byla zajištěna bezpečnost a aby se předešlo přehřátí podlahy. Měření prostorové teploty vestavěným čidlem stále pokračuje a teplota se zobrazuje na displeji regulátoru. Poznámka: 1) Er1 má vyšší prioritu zobrazení než Er2. 2) Jakmile se odpojí vadné externí čidlo, vrátí se termostat do normálního provozu. Poruchová hlášení na sběrnici viz část Výpadek napájecího napětí V případě výpadku napájecího napětí se aktuální provozní stav (druh provozu, žádaná teplota, otáčky ventilátoru, všechny regulační parametry) uloží trvale do paměti regulátoru. Po obnovení napájení načte regulátor uložená data a pokračuje v provozu ve stejném stavu jako před výpadkem. 51/90

52 3.11 Komunikace KNX Regulátory RDF KNX podporují komunikaci podle specifikace KNX. S-Mód LE-Mód Standardní mód; uvedení do provozu a integrace do systému pomocí skupinových adres. Logical ag Extended mód, pro snadný návrh a integraci do systému, používá se ve spojení s regulátory řady Synco S-Mód ento mód odpovídá KNX komunikaci. Vzájemné vazby se provádějí pomocí konfiguračního software ES přiřazením komunikačních objektů skupinovým adresám LE-Mód LE-Mód byl vyvinut speciálně pro zjednodušení návrhu a uvedení do provozu. Na rozdíl od S-Módu tady není třeba pomocí konfiguračního nástroje provádět individuální propojení (skupinové adresy). Přístroje samostatně naváží spojení. Definice Aby to bylo možné, je třeba předem stanovit následující podmínky: Každý přístroj nebo jeho část je umístěn v zóně Každý datový bod (vstup nebo výstup) je přiřazen k nějaké zóně Každý datový bod (vstup nebo výstup) má přesně stanovený "název". Jakmile je výstup a vstup stejného názvu umístěn do stejné zóny, provede se vzájemné propojení automaticky, jak je ukázáno v následujícím diagramu. ime Switch Geogr. zone or Operating mode RDF / RDG Geogr. zone Room temperature Operating mode Refr. distr zone 1 Cool demand Chiller Refr. distr zone 1 Cool demand Heat distr zone 1 Heat demand Boiler Heat distr zone 1 Heat demand Sensor Outside temperature zone 31 Outside temperature Outside temperature zone 31 Outside temperature 52/90

53 Návrh a uvedení do provozu Detailní popis sběrnice KNX (topologie, napájení sběrnice, funkce a nastavení LE zón, filtrovací tabulky, atd.), viz "Komunikace po sběrnici KNX pro Synco 700, 900 a RXB/RXL, Základní dokumentace" [6] Datové body a nastavení v LE-Módu jsou popsané v Aplikačním manuálu regulátorů Synco [12] Pro návrh a uvedení do provozu konkrétní aplikace použijte Protokol pro návrh a uvedení do provozu regulátorů Synco 700 (XLS tabulka v HI, [7]) Adresování zón v LE módu (ve spojení s regulátory Synco) V případech, kdy jsou prostorové regulátory RDF KNX používány v LE-Módu (např. ve spojení s regulátory řady Synco), je třeba rozvrhnout adresy zón. V závislosti na aplikaci musí být ve fázi návrhu definovány společně s regulátory Synco následující zónové adresy. Krátký popis ovární nastavení Parametr Geografická zóna (apartmá) --- (mimo provoz) P82 Geografická zóna (místnost) 1 P83 Zóna distribuce tepla, topný registr 1 P84 Zóna distribuce chladu, chladicí registr 1 P85 Poznámka: Subzóna Geografické zóny je pevně daná 1 (bez možnosti nastavení) Přístroj bude posílat nebo přijímat signály LE komunikace pouze, pokud je zónová adresa platná (ne OSV = out of service mimo provoz). 53/90

54 3171z201 Zóny je třeba definovat následovně: Geografická zóna (zóna prostoru) (Apartmá. Místnost. Subzóna) Apartmá = ---, Místnost = ---, Subzóna = fix 1 Zóna, ve které je regulátor RDF KNX fyzicky umístěn. Ostatní přístroje patřící k této místnosti mohou být také umístěny do této zóny. Informace, které se přenášejí v této zóně, se vztahují výslovně k tomuto přístroji, jako druh provozu, žádané teploty, aktuální prostorová teplota, atd. Označení "Apartmá", "Místnost" a "Subzóna" není třeba brát doslova. Například, Apartmá se může použít pro skupinu místností, patro, bytovou jednotku nebo část budovy. Místnost" nicméně opravdu odpovídá místnosti. Subzóna se pro HVAC přístroje nevyužívá. Používá se spíše pro jiné účely, jako například osvětlení. Subzóna je pevně stanovena na 1 a nezobrazuje se. Informace o časovém programu se očekává ze stejné zóny, kde je umístěn prostorový regulátor (aplikace v obytných objektech). Jestliže nepřichází žádná informace o časovém programu ze stejné zóny, použije regulátor informaci přicházející ze stejného patra, ale místnost 1 A.1.1 (Aplikace v komerčních objektech). Příklad: Komerční budova V komerční budově je informace o časovém programu zasílána centrální ovládací jednotkou RMB795. Zóny jsou rozděleny tzv. po Skupinách místností (např ), kde každá Skupina místností může mít svůj individuální časový program. Prostorový regulátor ve stejné Skupině místností musí mít stejnou adresu Apartmá. Popis: D = adresa přístroje (P81) G = geografická zóna (P82, P83) (Apartmá.Místnost.Subzóna) D: 10 G: Office 1 2 D: 002 G: D: 004 G: Server room D: 003 G: Office D: 11 G: Corridor D: 12 G: Meeting room 3 D: 001 G: Zóna distribuce tepla, topný registr Zóna = ---, V rámci této zóny se přenášejí informace související výslovně s teplovodním systémem a topnými registry. Zóna obsahuje pro zpracování informace také regulátor Synco 700 (např. RMH7xx nebo RMU7xx). Zóna distribuce chladu, chladicí registr Zóna = ---, Zóna venkovní teploty Zóna = fix 31 V rámci této zóny se přenášejí informace související výslovně s chladicím systémem (např. požadavek na chlazení). Zóna obsahuje pro zpracování informace také regulátor Synco 700 (např. RMU7xx). Venkovní teplota přenášená v rámci zóny venkovní teploty 31 bude / může být zobrazena na prostorovém regulátoru, pokud se při uvádění do provozu nastaví parametr P07 = 2. 54/90

55 P3171Z Příklad zóny požadavku tepla a chladu Budova je vybavena regulací Synco na straně zdroje a regulátory RDF / RDG v jednotlivých místnostech. Konnex P1 RMH760 RMH760 RMB795 RDF... RDU... RDG... Controller 1 Controller 2 Controller 3 Controller 4 Controller 5 Controller 6 2 V M 1 Heat source DHW heating Heating circuit fan coil Fan coil room A VAV box room B Fan coil room C Heat requistion Heat demand Heat requistion Heat demand Heat demand Heat demand Heat demand Heat distr zone 1 Heat distr zone source side: 1 Setting values Heat distr zone 2 Heat distr zone 2 Heat distr zone 2 Heat distr zone 2 Controller 1 Controller 2 Controller 3 Controller 4 Controller 5 Controller 6 Vysvětlení obrázku Příklad typické aplikace, regulátory jednotlivých místností RDF / RDG zasílají požadavky na teplo přímo do regulátoru zdroje tepla (ve výše zmíněném příkladu RMH760). (1) a (2) určují čísla distribučních zón. Poznámka: ento typ aplikace může být analogicky použit také pro Zóny distribuce chladu. Když není použita žádná 2-trubková fan-coilová jednotka, posílají se požadavky na teplo a chlad současně do primárního regulátoru zdroje 55/90

56 aktování komunikace a časový limit pro příjem V síti KNX mohou být v S-Módu a LE-Módu mezi jednotlivými přístroji přenášeny komunikační objekty. Časový limit pro příjem definuje časový interval, během kterého se musí přijmout alespoň jednou všechny komunikační objekty přístroje. Jestliže se během této doby nepřijme komunikační objekt, použije se předem definovaná hodnota. Obdobně aktování komunikace definuje časový interval, během kterého se musí alespoň jednou odeslat všechny komunikační objekty přístroje. LE-Mód / S-Mód Snižování zatížení sběrnice V regulátorech jsou pevně nastaveny tyto hodnoty: Časový limit pro příjem: 31 minut aktování komunikace: 15 minut Objekt [KNX obj. č.] I/O Minuty Nastavení z výroby Room operating mode: Časový program [12] Příjem 31 Komfort Room operating mode: Předvolba [7] Příjem 31 Auto Aplikační režim [31] Příjem 31 Auto Jestliže nejsou některé zóny používané, je možné je pomocí konfiguračních parametrů zablokovat (mimo provoz). V zablokovaných zónách se nebude nadále LE signál periodicky zasílat, čímž se sníží zatížení sběrnice Spuštění Odezva na start Zpoždění startu dalšího stupně Aplikace se restartuje po každém resetu, takže všechny připojené motorické servopohony se synchronizují (viz. "Řídicí výstupy", 3.7).3.7 Po resetu trvá do 5 minut, než se všechny připojené prostorové regulátory restartují. ím se předchází přetížení napájení při restartu. Současně se tím také snižuje zátěž KNX sběrnice, protože všechny prostorové regulátory neposílají data současně. Zpoždění (WaitDevice) je určeno adresou prostorového regulátoru. Po uplynutí tohoto zpoždění, začíná přístroj odesílat Požadavek na vytápění a chlazení Výstup vytápění primární Výstup vytápění sekundární Výstup chlazení primární Ve spojení s regulátory Synco se z každé místnosti zasílá požadavek na vytápění a / nebo chlazení do řídicího systému budovy, aby se zajistila dodávka požadovaného tepla nebo chladu. Příklad pro LE-Mód je popsán v části V S-Módu jsou na sběrnici k dispozici aktuální hodnoty řídicích výstupů. 56/90

57 Poruchy na sběrnici KNX Jestliže se vyskytne porucha (např. digitální poruchový vstup, rosný bod, konfigurace komunikace, atd.) odešle se informace o poruše na sběrnici. Regulátor RDF sleduje provoz na sběrnici a odešle svou poruchu, když se jedná o poruchu s nejvyšší prioritou. ím se zajistí, že řídicí jednotka nezmešká žádné poruchové hlášení. Jestliže nastane více alarmů současně, nejprve se zobrazí a odešle na sběrnici alarm s nejvyšší prioritou. Přenos poruch probíhá v LE-Módu a v S-Módu rozdílně: S-Mód Stav poruch Informace o poruše (interní informace) LE-Mód Informace o alarmu (chybový kód + interní informace) ext alarmu (text nastavený z výroby může být změněn pomocí ACS) Níže uvedená tabulka zobrazuje kódy poruch a z výroby nastavené texty. Regulátor Prio Porucha Displej Informace o poruše na sběrnici Kód poruchy ext poruchy - tovární nastavení Nastavitelný text *) - Bez poruchy No fault 1 Napájení sběrnice **) BUS, BUSF 5000 No bus power supply 2 Chyba adresy přístroje Addr 6001 >1 id device address Kondenzace 4930 Condensation in the room 4 Externí poruchový vstup X1 5 Externí poruchový vstup X2 6 Upomínka pro vyčištění filtru AL Fault input 1 AL Fault input 2 FIL 3911 Dirty filter *) exty poruch nastavené z výroby jsou uloženy ve stálé paměti regulátoru a mohou být upraveny konfiguračním software ACS **) ato porucha nebude na sběrnici odeslána (protože není připojena sběrnice, sběrnice není dostatečně napájena, sběrnice je přetížena nebo je signál na sběrnici zkreslený) --- Priorita alarmových hlášení Odesílání poruchových hlášení Pořadí je #1 6 Externí poruchy #4 5: Jestliže jsou poruchy aktivní, na displeji se střídavě zobrazuje AL1, AL2. Na sběrnici bude odeslána jen porucha s nejvyšší prioritou. Nadřazený systém sledování poruch může regulátoru přikázat zastavit odesílání poruchových hlášení na sběrnici pomocí komunikačního objektu Odesílání poruch (zablokováno / povoleno). o nemá žádný vliv na lokální zobrazení poruch. Po uplynutí časového limitu 48 hodin se odesílání poruch na sběrnici znovu automaticky obnoví. 57/90

58 KNX spínací skupiny (pouze RDF600KN/S) lačítka Osvětlení, rolety a žaluzie, stejně jako scény jsou ovládány pomocí spínacích skupin. Komunikační objekty tlačítek je třeba provázat s odpovídajícími KNX akčními členy RDF600KN/S 1, 2 lačítka levé spínací skupiny (1) 3, 4 lačítka pravé spínací skupiny (2) 5 Zobrazení pro indikaci při stisknutí tlačítek. RDF600KN/S má 2 spínací skupiny, každou s párem tlačítek, které je třeba konfigurovat pomocí ES. Zprovoznění spínacích skupin (ES) 58/90

59 Parametry spínací skupiny Parametry na jedno tlačítko # Parametr Hodnota parametru Funkce levých / pravých tlačítek 0 Neaktivní (nastavení z výroby) 1 Spínač 2 Stmívač 3 Roleta/Žaluzie 4 Scéna # Funkce Parametr Hodnota parametru Parametr: 1 Spínač Funkce Zap/Vyp 0 Horní: ZAP; spodní: VYP 1 2 Funkce "ZAP/VYP" Funkce horního tlačítka: 0 Přepínač (ZAP/VYP) 1 ZAP 2 VYP Funkce spodního tlačítka: 0 Přepínač (ZAP/VYP) 1 ZAP 2 VYP # Funkce Parametr Hodnota parametru 4 Scéna Číslo scény horního tlačítka 1 63 Číslo scény spodního tlačítka 1 63 Ovládání spínacích skupin Poznámka: K dispozici jsou následující funkce: Spínač: Přepínání ZAP/VYP jedním tlačítkem nebo ZAP/VYP dvěma tlačítky (1 + 2 nebo 3 + 4). Zobrazuje se "ON" nebo "OFF" Stmívání světel dvěma tlačítky (1 + 2 nebo 3 + 4): ZAP/VYP krátkým stisknutím (<0,5 s); zobrazí se "ON" nebo "OFF". Zvýšení / snížení intenzity dlouhým stisknutím (> 1 s), zobrazí se "dl" Ovládání rolet/žaluzií dvěma tlačítky (1 + 2 nebo 3 + 4): Dlouhé stisknutí (>1 s) spustí motor nahoru/dolů; zobrazí se "UP" nebo "DOWN". Krátké stisknutí (< 0,5 s) zastaví motor nebo jemně upraví polohu rolety/žaluzie; zobrazí se "ON" nebo "OFF" Scéna (tlačítka 1, 2, 3 nebo 4): Scény se mohou využívat pro uložení stavů všech připojených výstupních členů a k jejich opětovnému vyvolání. Příkladem může být rozdílně ztlumené osvětlení a různé polohy rolet, které jsou vhodné pro určité příležitosti nebo pro určité časy. Krátké stisknutí (< 0,5 s) zapne scénu. Zobrazí se "CALL", scéna se načte ze sběrnice. Dlouhé stisknutí (>3 s) uloží aktuální hodnoty všech akčních členů zahrnutých do scény; na displeji se zobrazí "SAVE". Pokud byla při uvádění do provozu tlačítka nastavena jako neaktivní, pak jejich stisknutí nemá žádný účinek. 59/90

60 3.12 Komunikační objekty (S-Mód) Přehled Strana Číslo a název objektu Regulátor Číslo a název objektu Str System time 13 3 ime of day Outside temperature 21 Room temperature 13 60/90 16 Room operating mode: State 1) Room operating mode: 24 Room temperature: ime switch 1) Current setpoint 15 7 Room operating mode: Preselection 1) Chyba! 20 Room operating mode: Záložk Window state a není defino vána.1 7 Chyba! Záložk a není defino vána. Chyba! Záložk a není defino vána Fan operation (0 = Auto / 1 = Manual) 45 Room operating mode: Presence detector 3) 35 Fan output Room temperature: 36 Fan stage 1 45 Comfort basic setpoint Room temperature: Comfort setpoint 37 Fan stage Room temperature: 38 Fan stage 3 45 Economy heating setpoint 3) Room temperature: Economy cooling setpoint 3) Application mode 25 Heating output primary 2) Enable fan command value 26 Heating output secondary 2) Fan command value 27 Cooling output primary 2) Enable electric heater Chy ba! Zálo žka není defi nov ána /40 X1 (temperature / digital) Enable electric heater 41/42 X2 (temperature / digital) Heating/cooling changeover 5 Fault state Chyba! 6 Fault transmission 4 Fault information Záložk a není defino vána.

61 Vstupní komunikační objekt Výstupní komunikační objekt Vstupní & výstupní komunikační objekt Chy ba! Zálo žka není defi nov ána Buttons left: ON/OFF Button top left: ON/OFF Button bottom left: ON/OFF Buttons left: Dim up/down Buttons left: Blind step/stop 58 Pouze 49 Buttons left: Blind up/down 58 RDF600KN/S 2) 1) K dispozici jsou 8-bitové a 1-bitové objekty, volitelné pomocí parametrů v ES 2) Dostupnost závisí na vybrané aplikaci a nastavených funkcích 3) Pouze na RDF600KN SW >= V Buttons left: Scene Buttons right: ON/OFF Button top right: ON/OFF Button bottom right: ON/OFF Buttons right: Dim up/down Buttons right: Blind 58 step/stop 55 Buttons right: Blind up/down Buttons right: Scene 58 61/90

62 Popis komunikačních objektů Obj Název objektu Funkce yp/délka Vlajky 1 System time Čas a datum Byte CWU Systémový čas pro zobrazení na prostorovém regulátoru. Viz parametr P07 (3 nebo 4) 3 ime of day Čas a datum Byte CWU Další objekt pro příjem času pro zobrazení na prostorovém regulátoru. Viz. parametr P07 (3 nebo 4) 4 Fault information Info o poruchách Byte C Společný poruchový výstup. Jestliže nastane porucha, odešle se kód poruchy 5 Fault state Porucha / normal bit C Společný poruchový výstup. Jestliže nastane porucha, nastaví se vlajka poruchy 6 Fault transmission Povoleno / blok bit CWU Nadřazený systém správy poruch může přístroji zablokovat odesílání poruchových hlášení. o nemá žádný vliv na lokální zobrazení poruch. Po uplynutí časového limitu 48 hodin se odesílání poruch na sběrnici znovu automaticky obnoví. 7 Room operating mode: Preselection Auto Komfort Standard Útlum Ochranný režim Byte CWU Řídí nastavení druhu provozu prostorového regulátoru po sběrnici. Příkaz může být také odeslán jako čtyři 1-bitové komunikační objekty (8...11). Poslední zásah vyhrává buď z lokálního ovládacího tlačítka pro volbu druhu provozu, nebo po sběrnici. Poznámka: Regulátor převede režim Standard buď na Útlum nebo na Komfort (nastavitelné parametrem P88) Operating mode: Preselection Auto Comf Eco Prot Ruční ovládání bit CW Přepínání druhu provozu místnosti buď na Auto, Komfort, Útlum nebo Ochranný režim. Poslední zásah vyhrává buď z lokálního ovládacího tlačítka pro volbu druhu provozu, nebo po sběrnici. 12 Room operating mode: ime switch Komfort Útlum Standard Ochranný režim Byte CWU ato informace je zasílána z centrálního časového programu nebo nadřazeného systému a definuje aktuální druh provozu HVAC soustavy. Příkaz může být také odeslán jako tři 1-bitové komunikační objekty (13..15). Ochrana má nejvyšší prioritu a nelze přepsat. Poznámka: Regulátor převede režim Standard buď na Útlum nebo na Komfort (nastavitelné parametrem P88) ime switch Comfort Economy Protection Ruční ovládání bit CW Přepínání druhu provozu místnosti buď na Komfort, Útlum nebo Ochranný režim. Obj Název objektu Funkce yp/délka Vlajky 16 Room operating mode: State Komfort Útlum Ochranný režim Byte CR Aktuální provozní režim používaný regulátorem (s ohledem na časový program, zásahy uživatele, okenní kontakt, atd.). ato stavová informace je k dispozici jako jeden 8-bitový nebo tři 1- bitové komunikační objekty ( ). Poznámka: Regulátor nepodporuje provozní režim Standard Room operating mode: State Comfort State Economy State Protection ZAP VYP bit Odpovídající komunikační objekt zašle "rue" 21 Prostorová eplota CR teplota hodnota 2 Byte ento komunikační objekt udává hodnotu prostorové teploty naměřenou vestavěným nebo odděleným teplotním čidlem. 22 Room eplota CWU temperature: hodnota 2 Byte Comfort basic setpoint Jestliže je funkce "Dočasná žádaná teplota" parametrem P69 povolena, potom po změně druhu provozu zmizí korekce žádané teploty provedené uživatelem pomocí komunikačního objektu 23 a regulátor se vrátí na Základní žádanou teplotu pro Komfort. Poznámka: Žádané teploty, které byly změněny lokálními ovládacími prvky regulátoru, mohou být přepsány během startu systému z centrálního nadřazeného regulátoru, např. RMB795. Základní žádaná teplota pro Komfort je uložena v paměti EEPROM (viz. část 3.3.2). Životnost paměti EEPROM závisí na počtu přepisovacích cyklů. Nikdy nepřepisujte tento komunikační objekt cyklicky! Room temperature: Comfort setpoint eplota hodnota Byte C CWU Komunikační objekt používaný pro korekci žádané teploty používaný regulátorem (viz. část 3.3.2). Stejná priorita jako lokální korekce žádané teploty na regulátoru. Poslední příkaz vyhrává Poznámka: Základní žádaná teplota pro Komfort (objekt 22) nebude změněn. 24 Current setpoint eplota hodnota Byte CR Aktuální žádaná teplota, včetně korekce, kompenzace atd. užívaná regulátorem pro regulaci teploty. 25 Heating output primary % bit CR Vyjadřuje polohu servopohonu vytápění prvního stupně. Např.: 2-trubka s elektrickým ohřevem: Výstup pro topný registr. 26 Heating output secondary 0 100% bit CR Vyjadřuje polohu servopohonu vytápění druhého stupně. Např.: 2-trubka s elektrickým ohřevem: Výstup pro elektrický ohřev. 27 Cooling output primary 0 100% bit CR Vyjadřuje polohu servopohonu chlazení prvního stupně. Např.: 2-trubka s elektrickým ohřevem: Výstup pro chladicí registr. 29 Enable electric heating Povolen / blokován bit CWU 62/90

63 Obj Název objektu Funkce yp/délka Vlajky Elektrický ohřev může být tímto komunikačním objektem zablokován (např. z důvodu vysokého tarifu). Stejná funkce je k dispozici také přes lokální multifunkční vstup X1/X2 (parametr P38, P40). Musí být používán pouze jeden zdroj signálu, buď lokální vstup X1/X2 nebo sběrnice KNX. 30 Heating / cooling changeover op/chlaz bit CWU Přepínací signál top/chlaz zasílaný přes KNX sběrnici. Po spuštění: Aktuální režim před vypnutím napájení. Stejná funkce je k dispozici také přes lokální multifunkční vstup X1/X2 (parametr P38, P40). Musí být používán pouze jeden zdroj signálu, buď lokální vstup X1/X2 nebo sběrnice KNX. 31 Application mode HVAC režim bit CWU 0 Auto (tovární nast) Vytápění a / nebo chlazení 1 Vytápění Pouze vytápění 2 Ranní natápění* Pouze vytápění 3 Chlazení Pouze chlazení 5 Předchlazení* Pouze chlazení 6 VYP Ani vytápění ani chlazení 8 Nouzové vytápění* Pouze vytápění 9 Pouze ventilátor Ventilátor běží na vysoké otáčky * Řízená funkce jako Vytápění (1) nebo Chlazení (3) 32 Enable fan command value Povolen Blokován bit CWU Nastaví režim ventilátoru na Auto (blokován) nebo Manual (povolen) přes KNX sběrnici. V režimu Manual se budou otáčky ventilátoru řídit podle přijatého příkazu Otáčky ventilátoru (34). Nastavení z výroby: Povolen Poslední zásah vyhrává buď z lokálního ovládacího tlačítka pro volbu druhu provozu ventilátoru, nebo po sběrnici. 33 Fan operation Auto Ručně bit CR Vyjadřuje stav režimu ventilátoru: Auto (0) nebo Ručně (1). 34 Fan command value 0 100% bit CWU Jestliže je ruční ovládání ventilátoru povoleno, ventilátor může být nastaven na určité otáčky z KNX řídicí jednotky. Otáčky Otáčky ventilátoru (fyzikální KNX hodnota) ventiláto ru % (1 85) % ( ) % ( ) Otáčky ventilátoru 0 nejsou regulátorem podporovány a rychlost zůstane nezměněna. 35 Fan output 0 100% bit CR Vyjadřuje aktuální otáčky ventilátoru jako hodnotu % Otáčky Výstup ventilátoru (fyzikální KNX hodnota) ventiláto ru VYP 0% (0) 1 33% (84 ) 2 66% (186) 3 100% (255) Fan speed 1 Fan speed 2 Fan speed 3 ZAP VYP bit Vyjadřuje stav výstupních relé X1: emperature X2: emperature eplota hodnota Byte Vyjadřuje naměřené hodnoty teplotních čidel připojených k lokálním vstupům X1 / X X1: Digital X2: Digital ZAP VYP bit CR CR CR Obj Název objektu Funkce yp/délka Vlajky Vyjadřuje stav digitálních vstupů (nastavených parametry P39/P41) včetně zohlednění typu spínače (spínací/rozpínací) 44 Outside temperature eplota hodnota Byte CWU Jestliže byl parametr P07 Další uživatelské informace nastaven na = 2 (venkovní teplota), může být na regulátoru zobrazena venkovní teplota naměřená KNX čidlem. 45 Buttons left ON/OFF ZAP VYP bit 51 Buttons right ON/OFF Spínání: Parametr funkce ZAP/VYP = Horní: ZAP; Spodní: VYP Když se stiskne tlačítko, okamžitě se odešle odpovídající spínací telegram. 45 Button top left: ON/OFF ZAP VYP bit C CWU 1) 46 Button bottom left: ON/OFF 51 Button top right: ON/OFF 52 Button bottom: Right ON/OFF Spínání: Parametr funkce ZAP/VYP = 2 "ON/OFF" funkce. Když se stiskne tlačítko, okamžitě se odešle odpovídající spínací telegram: ZAP, VYP nebo Přepnout. 1) Jestliže se vybere Přepnout, komunikační objekt se stává výstupem a synchronizačním vstupem Buttons left: ON/OFF Buttons right: ON/OFF Buttons left: Dim up/down Buttons right: Dim up/down ZAP VYP Snížení / Zvýšení intenzity bit bit Krátkým stisknutím tlačítka se odešle spínací telegram, např. stisknutí levého horního tlačítka: odešle se "Zap", stisknutí levého spodního tlačítka: odešle se "Vyp". Když se tlačítka stisknou na delší dobu, odešle se stmívací telegram, např. stisknutí levého horního tlačítka: odešle "Zvýšení jasu", levé spodní tlačítko odešle: "Snížení jasu". Když se uvolní tlačítko, odešle se telegram Stop Buttons left: Blind step/stop Buttons right: Blind step/stop Buttons left: Blind up/down Buttons right: Blind up/down Krok / Stop Nahoru / Dolů bit bit Krátkým stisknutím tlačítka se odešle telegram k nastavení žaluzie nebo k zastavení rolety při pohybu nahoru nebo dolů. Dlouhým stisknutím tlačítka se odešle telegram k vytažení nebo spuštění rolety nebo žaluzie (nahoru nebo dolů) Buttons left: Scene Buttons right: Scene Scéna bit C C C C C C 63/90

64 Obj Název objektu Funkce yp/délka Vlajky Funkce Scéna (8-bitová) se používá ke změně nastavení aktuální scény, např. úroveň jasu a stav sepnutí skupin vrámci scény bez použití ES. Pro ovládání scén se rozlišuje krátké a dlouhé (<1 s / > 3 s) stisknutí tlačítek. Krátké stisknutí odešle telegram pro vyvolání odpovídající scény. Dlouhé stisknutí odešle telegram pro uložení aktuálně zvolené scény. Pro každé tlačítko může být pomocí ES nakonfigurováno různé číslo scény. 20 Window state Rozepnutý Sepnutý bit CWU Regulátor RDF600KN přepne do Ochranného režimu, jestliže obdrží hodnotu 1 (otevřeno). Zpět do předcházejícího režimu se přepne, jakmile je hodnota 0 (zavřeno). "Stav okenního kontaktu" se do RDF600KN zasílá po sběrnici, např. z KNX spínače. Má stejný účinek, jako externí přepínač připojený ke vstupu X1 nebo X2 (parametr P38, P40). Musí být používán pouze jeden zdroj signálu, buď lokální vstup X1/X2 nebo sběrnice KNX. 45 Presence detector Neobsazen CWU o Obsazeno 1 bit Standardní detekce přítomnosti: Regulátor se přepne do režimu Komfort, jestliže obdrží hodnotu 1 (obsazeno). Zpět do režimu Útlum se přepne, jakmile je hodnota 0 (neobsazeno). Obj Název objektu Funkce yp/délka Vlajky Komunikační objekt pro nastavení žádané útlumové teploty pro chlazení (viz část 3.3.2). Přímo změní hotnotu parametru "Útlumová žádaná teplota" P Komunikační objekt v S-Módu je třeba aktivovat přiřazením "Žádané útlumové teploty" ke skupinové adrese v ES. Žádaná útlumová teplota se ukládá do paměti EEPROM. Životnost paměti EEPROM závisí na počtu přepisovacích cyklů. Nikdy nepřepisujte tento komunikační objekt cyklicky! Poznámka: RDF600KN SW verze < V1.8 pracuje stejně s okenním kontaktem nebo detektorem přítomnosti jako přepínačem druhu provozu. Hotelová detekce přítomnosti: Regulátor se přepne do předchozího režimu (druh provozu nastavený buď hotelovým hostem přes ovládací prvky regulátoru, nebo režim zaslaný po sběrnici), pokud je hodnota "1" (obsazeno). Zpět do režimu Útlum se přepne, jakmile je hodnota 0 (neobsazeno). "Detektor přítomnosti" se zasílá po sběrnici KNX. Má stejný účinek, jako detektor přítomnosti připojený ke vstupu X1 nebo X2 (parametr P38, P40). Musí být používán pouze jeden zdroj signálu, buď lokální vstup X1/X2 nebo sběrnice KNX. 46 Room temperature: Economy heating setpoint eplota hodnota Byte CWU Komunikační objekt pro nastavení žádané útlumové teploty pro vytápění používané regulátorem (viz část 3.3.2). Přímo změní hodnotu parametru "Útlumová žádaná teplota" P Komunikační objekt v S-Módu je třeba aktivovat přiřazením "Žádané útlumové teploty" ke skupinové adrese v ES. Žádaná útlumová teplota se ukládá do paměti EEPROM. Životnost paměti EEPROM závisí na počtu přepisovacích cyklů. Nikdy nepřepisujte tento komunikační objekt cyklicky! 47 Room temperature: Economy cooling setpoint eplota hodnota Byte CWU 64/90

65 3.13 Komunikační objekty (LE-mód) RDF Room operating mode: ime switch Geografická zóna A.R.S (Zóna časový Prog) X.1.1 / X.Y.1 Application mode Room operating mode: Preselection Geografická zóna A.R.S X.Y.1 Room temperature output Comfort setpoint Setpoints heating Setpoints cooling Fan speed Setpoint shift heating Setpoint shift cooling Heating/Cooling changeover Heat distr. zone heating coil Ref. distr. zone cooling coil Heat distr. zone heating surface Heating coil energy demand Cooling coil energy demand Energy demand heating surface Fault transmission Broadcast Outside air temp. zone Outside temperature fix 31 Fault information Fault text 65/90

66 3.14 Regulační parametry Pro optimální přizpůsobení chování regulátoru konkrétní aplikaci je možné nastavit řadu regulačních parametrů. o je možné provést buď ovládacími prvky regulátoru, nebo pomocí konfiguračního a ovládacího nástroje. yto parametry je možné také nastavit během provozu bez nutnosti otevírat přístroj. V případě výpadku napájení zůstane nastavení všech regulačních parametrů uloženo v paměti přístroje, viz strana Regulační parametry jsou rozděleny do 2 úrovní: Servisní úroveň a Expertní úroveň včetně komunikace, diagnostiky a testování. Servisní úroveň obsahuje malou sadu parametrů pro přizpůsobení regulátoru HVAC soustavě a pro nastavení uživatelského rozhraní. yto parametry mohou být změněny kdykoliv. Parametry v Expertní úrovni upravujte opatrně, ovlivňují regulační proces a funkce regulátoru Nastavení parametrů ovládacími prvky regulátoru Vstup pouze do Servisní úrovně Vstup do "Servisní a expertní úrovně" 1. Stiskněte současně na 4 sekundy tlačítka + a -. Uvolněte je a během 2 sekund stiskněte znovu tlačítko +, dokud se na displeji nezobrazí P01. Dále pokračujte krokem Stiskněte současně na 4 sekundy tlačítka + a -. Uvolněte je a během 2 sekund stiskněte znovu tlačítko -, dokud se na displeji nezobrazí P01. Nastavení regulačních parametrů 2. Pro výběr požadovaného parametru opakovaně stiskněte tlačítko + nebo P01 P02 P08 P13 P z99 End - 3. Stiskněte + a současně. Aktuální hodnota vybraného parametru začne blikat, poté je možné změnit hodnotu opakovaným stisknutím + nebo. 4. Když opět současně stisknete + a, zobrazí se další parametr. 5. Pro zobrazení a úpravu dalších parametrů opakujte kroky 2 až Stiskněte + nebo dokud se nezobrazí End a potom stiskněte současně + a k uložení změn a opuštění parametrovacího režimu. Reset parametrů ovární nastavení regulačních parametrů je možné obnovit parametrem P71, změnou na hodnotu ON a potvrzením současným stisknutím tlačítek + a -. Během obnovy továrního nastavení parametrů se na displeji zobrazí /90

67 Nastavení a nahrání parametrů konfiguračním nástrojem Regulační parametry mohou být nastaveny po sběrnici buď nahráním během uvádění do provozu nebo během normálního provozu konfiguračním nástrojem jako ACS. ACS Pomocí ACS mohou být parametry změněny Při uvádění do provozu nahráním parametrů do regulátoru (všech parametrů) Během normálního provozu pomocí Obslužné knihy (většina parametrů). OZW772 Web server, RMZ792 ovládací jednotka s rozhraním KNX Většinu parametrů je možné změnit během normálního provozu také použitím web serveru OZW772 nebo ovládací jednotky RMZ792 s rozhraním KNX. ES Připojení KNX konfiguračního nástroje Poznámka: ES je konfigurační nástroj, který lze použít k úplnému uvedení do provozu regulátorů RDF KNX. Pomocí ES je možné definovat a nahrát adresu přístroje, aplikaci a regulační parametry. Nastavení parametrů regulátorů RDF KNX je podporováno pouze verzí ES4 a vyšší / ACS verze 5.11 a vyšší. Pro uvedení do provozu regulátorů RDF KNX bez nahrání parametrů pomocí ES je třeba ES3f nebo vyšší / ACS verze 5.11 nebo vyšší. Připojení KNX nástroje pro uvedení do provozu / ovládání k regulátoru RDF je popsáno v části /90

68 Parametr V závislosti Parametry Servisní úrovně Název ovární nastavení Rozsah nastavení Servisní úroveň P01 Regulační sekvence 2-trubk.: 1 = Pouze chlazení P02 Ovládání pomocí tlačítka pro volbu druhu provozu 4-trubk.: 4 = Vytápění a Chlazení 0 = Pouze vytápění 1 = Pouze chlazení 2 = Ruční přepínání op/chlaz 3 = přepínání Vyt / Chlaz, auto 4 = Vytápění a Chlazení 1 1 = Auto Ochranný režim 2 = Auto - Komfort - Útlum Ochranný režim P04 Jednotka 0 0 = C 1 = F P05 Kalibrace teplotního čidla 0 K K (korekce naměřené teploty) P06 Standardní zobrazení 0 0 = Prostorová teplota 1 = Žádaná teplota P07 Další informace na displeji 0 0 = --- (žádné zobrazení) 1 = C a F 2 = Venkovní teplota (po sběrnici) 3 = Aktuální čas (12 h, po sběrnici) 3 = Aktuální čas (24 h, po sběrnici) P08 Základní žádaná teplota 21 C C pro Komfort P09 Minimální komfortní žádaná teplota 5 C C P10 P11 P12 P13 Maximální komfortní žádaná teplota Žádaná útlumová teplota vytápění Žádaná útlumová teplota chlazení Elektrický ohřev při chlazení 35 C C 15 C OFF, 5... WCoolEco; WCoolEco = 40 C max 30 C OFF, WheatEco 40 C; WHeatEco = 5 C min ZAP ON = povolený OFF = blokovaný P14 Zamykání tlačítek 0 0 = Odemknuto 1 = Automatické zamykání 2 = Ruční zamykání P15 Rychlost ventilátoru v mrtvém pásmu (Režim Komfort) 4) 0 0 = Blokováno 1 = Rychlost ventilátoru I (vytápění a chlazení) 2 = Rychlost ventilátoru I (pouze chlazení) P01 Apl. 4) Pro RDF600KN SW < V1.8 není k dispozici Poznámka: Zobrazení jednotlivých parametrů závisí na vybrané aplikaci a nastavených funkcích. 68/90

69 Parametr V závislosti Název Parametry Expertní úrovně a "Diagnostika a test" ovární nastavení Rozsah nastavení P30 P31 P33 Expertní úroveň Vytápění - prop. pásmo Xp / spínací hystereze Chlazeni - prop. pásmo Xp / spínací hystereze Mrtvé pásmo Komfortní režim 2 K 0,5 6 K 1 K 0,5 6 K 2 K 0,5 6 K Apl. P34 Spínací diference 2 K 0,5 6 K Apl. P35 Integrační časová 45 min min P46 konstanta n P36 P37 eplota pro přepnutí na chlazení eplota pro přepnutí na vytápění 16 C C P38, P40 28 C C P38, P40 P38 Vstup X1 3 = Okenní kontakt 0 = --- (žádná funkce) 1 = Oddělené tepl. čidlo/ čidlo teploty odtahového vzduchu (AI) 2 = přepínání Vyt / Chlaz (AI/DI) 3 = Přepínač druhu provozu Okenní kontakt (DI) 4 = Čidlo rosného bodu (DI) 5 = Povolení chodu el. ohřevu (DI) 6 = Poruchový vstup (DI) 7 = Monitorovací vstup (Digital) 8 = Monitorovací vstup (eplota) 10 = Detektor přítomnosti (DI) P39 yp kontaktu X1 0 (spínací kontakt) 0 = Normally open / spínací P38 1 = Normally closed / rozpínací P40 Vstup X2 1 = Oddělené tepl. čidlo 0 = --- (žádná funkce) 1 = Oddělené tepl. čidlo/ čidlo teploty odtahového vzduchu (AI) 2 = přepínání Vyt / Chlaz (AI/DI) 3 = Přepínač druhu provozu Okenní kontakt (DI) 4 = Čidlo rosného bodu (DI) 5 = Povolení chodu el. ohřevu (DI) 6 = Poruchový vstup (DI) 7 = Monitorovací vstup (Digital) 8 = Monitorovací vstup (eplota) 10 = Detektor přítomnosti (DI) P41 yp kontaktu X2 0 (spínací kontakt) 0 = Normally open / spínací P40 1 = Normally closed / rozpínací P44 Doba přeběhu 150 s sec P46 servopohonu Y11/Y21 P45 Výkon elektrického ohřevu 0,0 kw 0,0...1,2 kw připojeného na výstup Y21 (pro adaptivní kompenzaci zahřívání kontaktů relé) P46 Výstup Y11/Y21 ZAP/VYP (1) 0 = 3-bodový Apl. 1 = ZAP/VYP P48 Min. čas zapnutí 2-bod 1 min min P46 výstupu P49 Min. čas vypnutí 2-bod výstupu 1 min min P50 Doba proplachu VYP OFF: Neaktivní 1 5 min: Aktivní na zvolenou dobu P38, 69/90

70 Parametr V závislosti Název ovární nastavení Rozsah nastavení P51 Expertní úroveň Limitace teploty podlahové vytápění VYP OFF, C P38, P40 P52 Řízení ventilátoru 1 0 = Blokováno 1 = Povoleno 2 = Pouze vytápění 3 = Pouze chlazení P53 Otáčky ventilátoru 3-rychlostní 1 = 1-stupňový P52 2 = 3-stupňový P54 Doběh ventilátoru 60 sekund s P52, Apl. P55 P56 P57 P58 P59 P60 P61 Otáčky ventilátoru na stupeň III Otáčky ventilátoru na stupeň II Otáčky ventilátoru na stupeň I Start ventilátoru na vysoké otáčky Minimální doba zapnutí ventilátoru Protočení ventilátoru Komfort Protočení ventilátoru Útlum 100% % P52, P53, DIP 65% % P52, P53, DIP 10% % P52, P53, DIP ZAP ON = povolený P52 OFF = blokovaný 2 min min P52 VYP 0 89 min, OFF(90*)) P52 VYP min, OFF(360*)) P52 P62 Zanesení filtru OFF (0*)) OFF, h P52 P65 P66 P67 Žádaná teplota vytápění Ochranný režim Žádaná teplota chlazení Ochranný režim Zpožděný start ventilátoru 4) 8 C OFF, 5 WCoolProt; WCoolProt = 40 C max VYP OFF, WHeatProt 40; WHeatProt = 5 C min 0 s s P52, P46 P68 Dočasný režim Komfort 0 (= VYP) min P02 P69 P71 Žád. teplota pro dočasný Komfort Obnovení továrního nastavení VYP VYP P77 Detekce přítomnosti osob 1 = Standardní funkce detektoru přítomnosti *) V ACS se zobrazí jen čísla OFF = Blokovaný ON = Povolený OFF = Blokovaný ON = Spuštění návratu k továrnímu nastavení Během návratu k nastavení z výroby se na displeji zobrazí = Standardní funkce detektoru přítomnosti 2 = Hotelová funkce detektoru přítomnosti 4) Pro RDF600KN SW < V1.8 není k dispozici 5) RDF600KN SW < V1.8, rozsah nastavení /90

71 Parametr V závislosti Parametr V závislosti Název ovární nastavení Rozsah nastavení Komunikace P81 Adresa přístroje 1) P82 Geografická zóna , (apartmá) 2) P83 P84 P85 Geografická zóna 1 ---, (místnost) 2) Zóna distribuce tepla, topný registr Zóna distribuce chladu, chladicí registr , Apl, P , Apl, P01 P88 Změna režimu Standard 0 0 = Útlum 1 = Komfort 1) 2) Fyzická adresa = KNX adresa (oblast.linie. adresa přístroje) ovární nastavení: Oblast = 0, Linie = 2. Může se změnit pomocí special management service např. z liniové spojky nebo přes konfigurační SW ACS. yp = geografická zóna A.R.S. (Area.Room.Subzone) V regulátoru RDF subzóna = pevná hodnota 1 Název Rozsah nastavení Diagnostika & test d01 Číslo aplikace NONE = (žádná aplikace) 2P = 2-trubk. 2P3P = 2-trubk. / 3-bod 2PEH = 2-trubk. s elektrickým ohřevem 4P = 4-trubk. d02 X1 stav "---" = funkce není vybrána 0 = Neaktivován (pro DI) 1 = Aktivován (DI) 0 49 C = Aktuální teplota (pro AI) 00 = Vstup Vyt/Chlaz sepnutý 100 = Vstup Vyt/Chlaz rozepnutý d03 X2 stav "---" = funkce není vybrána 0 = Neaktivován (pro DI) 1 = Aktivován (DI) 0 49 C = Aktuální teplota (pro AI) 00 = Vstup Vyt/Chlaz sepnutý 100 = Vstup Vyt/Chlaz rozepnutý d05 estovací režim pro kontrolu směru pohybu servopohonu Y11/Y21 3) "---" = žádný signál na výstupech Y11 a Y21 OPE = výstup Y11 otevírá CLO = výstup Y21 zavírá P46 3) ento parametr lze opustit, jen když je znovu nastaven na ---. Pro opuštění stiskněte současně tlačítka + a -. 71/90

72 4. Nakládání s přístrojem 4.1 Montáž a připojení Regulátory se montují do kruhových elektroinstalačních krabic. Neumísťujte do výklenků, mezi police, za závěsy nad nebo do blízkosti zdrojů tepla, nemontujte na místa s přímým slunečním zářením. Regulátor umístěte přibližně 1,5 m nad podlahou. Montáž / demontáž Kabeláž Prostorový regulátor namontujte na čisté, suché místo ve vnitřním prostředí mimo kapající nebo stříkající vodu tak, aby nebyl ovlivněn zdroji tepla nebo chladu. V případě omezeného prostoru v elektroinstalační krabici použijte montážní podložku ARG70.3 zvětšující vnitřní prostor o 10 mm. Viz Návod k montáži, který je přiložen k regulátoru. M [3], M [3a] Kabely, připojení a jištění musí odpovídat příslušným předpisům a normám. Pozor! Přístroj neobsahuje žádné vnitřní jištění napájení externích spotřebičů připojených k výstupům (Q1, Q2, Q3, Yxx) Nebezpečí požáru nebo zranění při zkratu! Průřezy vodičů musí být přizpůsobeny podle příslušných předpisů a norem na jmenovité hodnoty instalovaných přístrojů pro nadproudovou ochranu. Přívodní kabel napájení AC 230 musí mít externí pojistku nebo jistič dimenzovaný maximálně na 10 A. Správně dimenzujte kabely k termostatu a pohonům ventilů. Napájecí napětí AC 230 V. Používejte pouze servopohony určené pro jmenovité napětí AC 230 V. Jestliže jsou v elektroinstalační krabici obsaženy kabely s napájecím napětím AC 230 V, zvolte příslušně také izolace kabelů SELV pro vstupy X1-M/X2-M. Vstupy X1-M nebo X2-M různých přístrojů (například přepínač letní / zimní provoz) je možné paralelně propojit s externím spínačem. Maximální jmenovitý proud externího spínače by měl být vyšší než celkový proud všech připojených vstupů. Jestliže jsou v elektroinstalační krabici obsaženy kabely s napájecím napětím AC 230 V, zvolte příslušně také izolace kabelu pro komunikaci KNX připojeného na vstupní svorky CE+ / CE-. Před otevřením krytu odpojte přístroj od napájecího napětí. Jestliže je linie KNX sběrnice s prostorovými termostaty a regulátory řady Synco napájena samostatným napájecím zdrojem, musí být interní napájení sběrnice v regulátorech Synco vypnuto. 72/90

73 3171A Uvedení do provozu Aplikace DIP přepínače Prostorové regulátory se dodávají s nahranou sadou aplikací. Při uvádění do provozu vyberte a aktivujte požadovanou aplikaci jedním z následujících nástrojů: DIP přepínače a ovládací prvky regulátoru Servisní software ACS ES Jestliže chcete zvolit aplikaci pomocí DIP přepínačů, nastavte je do příslušné polohy před zaklapnutím předního panelu regulátoru do základové desky. Pokud se aplikace volí konfiguračním nástrojem, je třeba, aby všechny DIP přepínače byly nastaveny na OFF (vzdálená konfigurace). Po zapnutí napájení provede regulátor reset. Všechny segmenty LCD displeje se rozblikají, čímž se potvrdí správné provedení resetu. Po resetu, který trvá cca 3 sekundy, je regulátor připraven k uvedení do provozu odborníkem na měření a regulaci. Jestliže jsou všechny DIP přepínače nastaveny na OFF, na displeji se zobrazí "NONE" jako upozornění, že aplikaci je třeba zvolit některým z konfiguračních nástrojů. Poznámka: Pokaždé, když se provede změna aplikace, vrátí se všechny regulační parametry do továrního nastavení s výjimkou KNX adresy přístroje a zónové adresy. Připojení ke sběrnici KNX při uvádění do provozu Pro uvedení do provozu pomocí ACS nebo ES je možné se ke sběrnici KNX připojit v kterémkoliv místě: KNX L X1 M X2 CE+ CE- KNX Siemens N148 / UP146 / UP152 KNX Siemens OCI700 N Q1 Q2 Q3 Y11 Y21 N1 V24 USB RS232 ES ES / ACS ACS a ES vyžadují pro připojení ke sběrnici převodník: Převodník RS232 KNX (např. Siemens N148 / UP146 / UP152) Převodník OCI700.1 USB - KNX Poznámka: Jestliže je regulátor RDF připojen pomocí převodníku přímo ke konfiguračnímu nástroji (ACS nebo ES), je třeba použít napájecí zdroj sběrnice KNX. 73/90

74 Regulační parametry Pro optimální funkci celého systému je možné funkce regulátoru přizpůsobit nastavením konfiguračních a regulačních parametrů. Pro nastavení parametrů je možné použít: Ovládací prvky regulátoru Servisní software ACS ES Uvedení do provozu spínacích skupin regulátoru RDF600KN/S je možné pouze pomocí ES. Pro optimální funkci celého systému je nutné funkce regulátoru přizpůsobit konkrétní aplikaci nastavením konfiguračních a regulačních parametrů, (viz část 3.14).3.14 Regulační sekvence V závislosti na vybrané aplikaci bude pravděpodobně nutné nastavit regulační sekvenci parametrem P01. Nastavení z výroby je následující: Aplikace 2-trubk a topný / chladicí strop 4-trubk., chladicí strop a radiátor ovární nastavení P01 1 = Pouze chlazení 4 = vytápění a chlazení Aplikace s kompresorem Kalibrace čidla Omezení nastavení žádané teploty Programovací režim Přiřazení adresy přístroje na KNX sběrnici Přiřazení skupinových adres KNX Spínací skupiny Pouze RDF600KN/S Sériové číslo KNX Pokud se regulátor používá ve spojení s kompresorem, musí se nastavit minimální čas zapnutí (parametr P48) a vypnutí (parametr P49) pro výstupy Y11/Y21 tak, aby nedošlo k poškození nebo zkrácení životnosti kompresoru častým spínáním. Pokud teplota, která se zobrazuje na displeji, nesouhlasí s naměřenou teplotou prostoru, proveďte kalibraci teplotního čidla regulátoru (min. po 1 hodině provozu). V takovémto případě je třeba změnit parametr P05. Aby se dosáhlo maximálního komfortu a současně také úspor nákladů za energie, doporučujeme zkontrolovat, případně změnit hodnoty žádaných teplot a rozsah nastavení žádaných teplot (parametry P08 P12). Programovací režim je určen k identifikaci regulátoru v KNX síti během uvádění do provozu. Pro aktivaci programovacího režimu (indikován na displeji nápisem PrOg ) stiskněte současně tlačítka přepínač druhu provozu a + na 6 sekund. Programovací režim zůstává aktivní, dokud není identifikace regulátoru kompletní. Přiřaďte přístroji adresu (P81) pomocí ovládacích prvků, ACS nebo ES. Nastavením adresy přístroje na 255, se komunikace deaktivuje (žádný přenos procesních dat). Pro přiřazení skupinových adres ke komunikačním objektům regulátoru se používá konfigurační software ES. Regulátor RDF600KN/S má 2 spínací skupiny, každou s párem tlačítek, které je třeba konfigurovat pomocí ES. Spínací skupiny pracují pouze v S-Módu. Každý přístroj s KNX rozhraním, má přiděleno jedinečné sériové číslo (je uvedeno na vnitřní straně předního krytu). V balení regulátoru je navíc přiložena nálepka se stejným sériovým číslem KNX. Nálepka má sloužit pro montážní firmu k dokumentačním účelům. 74/90

75 4.3 Provoz Viz také Návod k obsluze B3171 [2], který je přiložen k regulátoru RDF600KN 3 RDF600KN/S RDF600KN/S 1 Přepínač druhu provozu 2 lačítko ke změně provozu ventilátoru 3 lačítka pro nastavení žádané teploty a regulačních parametrů 4 Čtyři tlačítka pro řízení KNX akčních členů přes KNX S-mód (funkce: spínání, stmívání, roleta/žaluzie, 8-bitová scéna) Ovládací tlačítka Zásah uživatele Normální režim Stisknutí jakéhokoliv tlačítka (regulátor v normálním režimu) Stisknutí levého tlačítka (druh provozu) Stisknutí levého tlačítka (P01 = 2) Stisknutí levého tlačítka při aktivovaném "Přepínači druhu provozu" po sběrnici Stisknutí levého tlačítka >3 sekundy Stisknutí pravého tlačítka Stisknutí + nebo Stisknutí + a - > 3 sekundy, uvolnění a potom na > 3 sekundy tlačítko +. Stisknutí + a - > 3 sekundy, uvolnění a potom na > 3 sekundy tlačítko -. Stisknutí současně na 6 sekund tlačítko pro volbu druhu provozu a +. Důsledek, popis Aktuální druh provozu a stav jsou indikovány symboly Zapne se podsvětlení displeje a (další akce viz níže) Po uplynutí 10 sekund od poslední manipulace s regulátorem se podsvětlení displeje vypne Změna druhu provozu Přepnutí mezi vytápěním a chlazením Aktivuje "Dočasný Komfortní režim" (podrobnosti viz strana 19).18 Aktivace / deaktivace uzamčení ovládacích prvků Změna provozu ventilátoru Nastavení žádané teploty pro Komfort. Regulátor se přepne do Komfortu Přechod do nastavení regulačních parametrů v Servisní úrovni Přechod do nastavení regulačních parametrů v Expertní úrovni a "Diagnostika a test" Aktivace programovacího režimu KNX 75/90

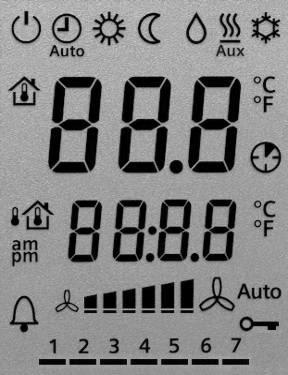

76 Displej Provozní režim Ochranný režim Komfort Útlum Automatický režim s časovým programem (po sběrnici) 2 Zobrazení aktuální prostorové teploty, žádané teploty a regulačních parametrů. Symbol zobrazení aktuální prostorové teploty 3 Režim ventilátoru Automatický režim ventilátoru je aktivní Stupeň ventilátoru I / II / III 4 Druh provozu vytápění /chlazení Chlazení Vytápění Přídavný el. ohřev aktivní 5 Kondenzace v místnosti (čidlo rosného bodu aktivní) 6 Indikace poruchy nebo upomínky 7 Dočasný režim Komfort je aktivní 8 Další informace pro uživatele, jako venkovní teplota, nebo aktuální čas (po sběrnici KNX). Volitelné nastavením parametrů. 9 Ovládací prvky zamknuty 10 Den v týdnu 1 7 přes sběrnici KNX (1 = Pondělí / 7 = Neděle) 4.4 Dálkové ovládání Regulátory RDF mohou být ovládány na dálku pomocí web serveru OZW772, ovládací jednotky RMZ792 na sběrnici KNX nebo nástrojem ACS. 4.5 Likvidace Ve smyslu předpisů o likvidaci odpadů je regulátor klasifikován jako elektronický odpad a musí být likvidován v souladu s evropskou směrnicí 2012/19/EU odděleně od směsného domovního odpadu. Likvidujte přístroj předepsaným postupem. Dodržujte všechny místní aplikovatelné zákony a předpisy. 76/90

77 5. Podporované nástroje KNX 5.1 ES ES ES je nástroj pro návrh systému a konfiguraci přístrojů. Lze jej použít k úplnému uvedení do provozu regulátorů RDF KNX. Pomocí ES je možné provést následující úkony: Definovat a nahrát adresu přístroje Definovat a nahrát aplikaci (typ zařízení, regulační sekvence) Nastavit a nahrát regulační parametry KNX spínací skupiny (pouze RDF600KN/S) Nastavit a nahrát skupinové adresy ato dokumentace nepopisuje jak s ES pracovat a uvádět přístroje do provozu. Podrobnější informace naleznete v manuálu KNX. SOP Poznámka! Nastavení parametrů regulátorů RDF KNX je podporováno pouze ES4 nebo vyšší. Software ES může být aktualizován online Nastavení parametrů pomocí ES Pro nastavení parametrů otevřete projekt a vyberte přístroj. Pro nastavení parametrů vyberte Edit, potom Edit parameters. Poznámka: ES verze 3f nebo vyšší se může použít pro přiřazení komunikačních objektů ke skupinovým adresám (S-Mód) ES4 a vyšší lze použít k nahrání aplikace a regulačních parametrů. 77/90

78 Aplikace (typ zařízení) a regulační sekvence mohou být upraveny a nahrány do regulátoru. Regulační parametry ([Pxx] popis) mohou být také upraveny a nahrány do regulátoru. Viz část ACS - software pro servis a obsluhu ACS S nástrojem ACS mohou být regulátory RDF KNX uvedeny do provozu (fyzické adresy, aplikace, parametry). Regulátory mohou být ovládány a monitorovány po sběrnici za normálního provozu. ato dokumentace nepopisuje, jak jsou fyzické adresy definovány. aké dává jen stručný přehled o hlavních funkcích ACS. Podrobnější informace naleznete v ACS online nápovědě. SOP Poznámka! Nastavení parametrů regulátorů RDF KNX je podporováno pouze ACS verze 5.11 nebo vyšší. 78/90

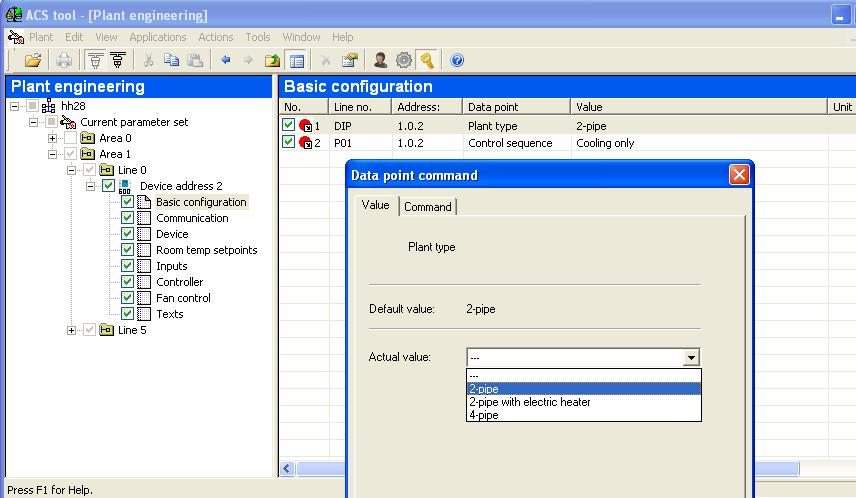

79 5.2.1 Nastavení parametrů pomocí ACS V programu ACS vyberte Plant, potom Open, čímž se otevře zařízení. Pro nastavení parametrů vyberte Applications, potom Parameter settings Aplikace a regulační parametry mohou být upraveny a nahrány do regulátoru. Sloupec Line no. obsahuje číslo parametru uvedené v tabulce parametrů. Viz část 3.13, regulační parametry /90

80 5.2.2 Ovládání a monitoring pomocí ACS ACS V programu ACS vyberte Plant, potom Open, čímž se otevře zařízení. Pro monitoring a ovládání vyberte Applications, potom Plant operation. Nastavení parametrů pomocí ACS Poznámka: ACS podporuje nastavení parametrů dokonce během normálního provozu. Pro změnu regulačních parametrů vyberte Popcard, potom Settings. Ujistěte se, že jste přihlášeni s odpovídajícími přístupovými právy Mohou být změněny pouze regulační parametry, ne aplikace! 80/90

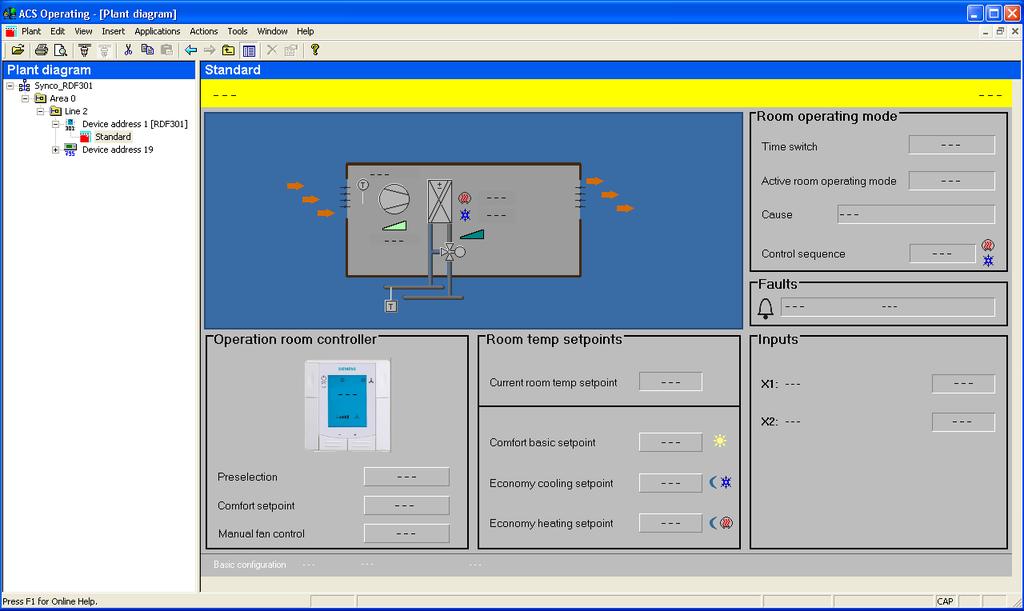

81 echnologické schéma v ACS ACS nabízí technologická schémata pro snadné monitorování a ovládání regulátoru. Pro spuštění aplikace vyberte Applications, potom Plant diagram ACS nabízí pro regulátory RDF KNX standardní technologická schémata, která jsou závislá na konfiguraci následovně: yp zařízení 2-trubka Aplikace Konfigurace 2-trubková fan coilová jednotka Regulační sekvence: Nemá vliv (P01 = jakákoliv hodnota) Provoz ventilátoru: Není blokován (P52 <> 0) Aplikace Konfigurace Radiátor Regulační sekvence: Pouze vytápění (P01 = 0) Provoz ventilátoru: Blokován (P52 = 0) opný / chladicí strop Regulační sekvence: Přepínání vytápění / chlazení (P01 = 2,3) Provoz ventilátoru: Blokován (P52 = 0) Chladicí strop Regulační sekvence: Pouze chlazení (P01 = 1) Provoz ventilátoru: Blokován (P52 = 0) 81/90

82 2-trubk. a el. ohřev 2-trubková fan-coilová jednotka s elektrickým ohřevem Regulační sekvence: Nemá vliv (P01 = jakákoliv hodnota) Provoz ventilátoru: Není blokován (P52 <> 0) Jednostupňový s elektrickým ohřevem Regulační sekvence: Nemá vliv (P01 = jakákoliv hodnota) Provoz ventilátoru: Blokován (P52 = 0) 4-trubka 4-trubková fan-coilová jednotka Regulační sekvence: Jiná než auto (P01 <> 3) Provoz ventilátoru: Není blokován (P52 <> 0) Chladicí strop s radiátorem Regulační sekvence: Nemá vliv (P01 = jakákoliv hodnota) Provoz ventilátoru: Blokován (P52 = 0) Fan-coilová jednotka hlavní/sekundární Regulační sekvence: Automatické přepínání (P01 = 3) Provoz ventilátoru: Není blokován (P52 <> 0) Hlavní / sekundární Regulační sekvence: Automatické přepínání (P01 = 3) Provoz ventilátoru: Blokován (P52 = 0) 82/90

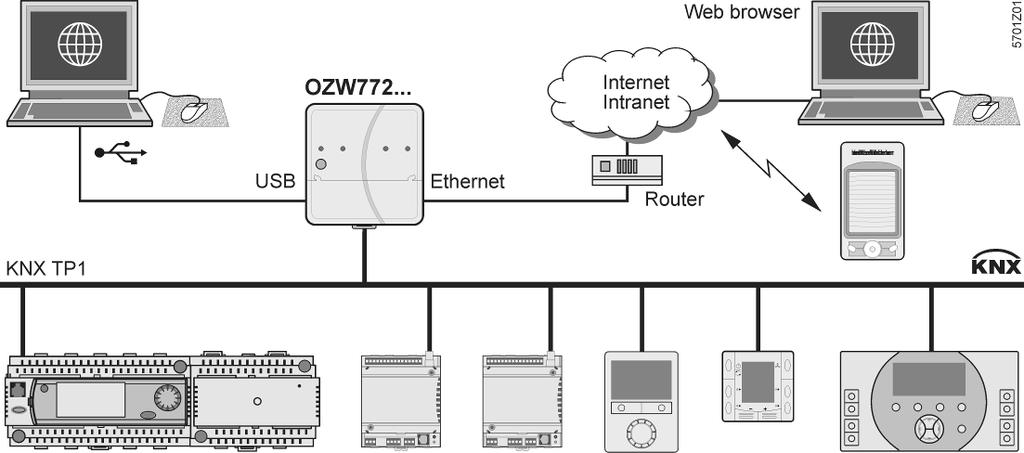

83 5.2.3 Ovládání a monitoring pomocí OZW772 Aplikace HomeControl IC pro dálkové ovládání Web server OZW772 umožní uživateli ovládat HVAC systém Synco ze vzdáleného místa přes PC, tablet nebo chytrý telefon pomocí aplikace HomeControl IC. Úvodní stránka zobrazuje nejdůležitější datové body. Kombinace navigace pomocí menu a záložek umožní uživateli snadno a rychle dosáhnout všech datových bodů. Celá soustava může být vizualizována formou technologických schémat. Poruchová a stavová hlášení mohou být zasílána různým příjemcům jako y, SMS atd. Podrobné informace viz Návod k uvedení do provozu CE1C Ovládání a monitoring pomocí RMZ792 RMZ792 je ovládací jednotka s rozhraním KNX vyvinutá pro ovládání přístrojů řady Synco 700, RDG KNX a RDF KNX po sběrnici KNX. Ovládací jednotka je vhodná jak pro pevnou instalaci, tak pro mobilní použití (např. pro servisní techniky). Cizí přístroje z ní nelze ovládat. Podrobné informace viz Základní dokumentace CE1P3113. Poznámka: Aplikace nemůže být zobrazena ve formě textu, místo toho se používají číslice: (Parametr yp zařízení v menu Základní nastavení): 0 = bez aplikace 1 = 2-trubk. 2 = 2-trubk. a el. ohřev 4 = 4-trubk. 83/90

84 SELV 3171A01 6. Připojení 6.1 Připojovací svorky L X1 M X2 CE+ CE - N Q1 Q2 Q3 Y11 N Y21 L, N Napájecí napětí AC 230 V Q1 Řídicí výstup Rychlost ventilátoru I AC 230 V Q2 Řídicí výstup Rychlost ventilátoru II AC 230 V Q3 Řídicí výstup Rychlost ventilátoru III AC 230 V Y11,Y21 Řídicí výstup Ventil AC 230 V (spínací, pro ventily bez napětí uzavřené), výstup pro kompresor nebo elektrický ohřev X1, X2 Multifunkční vstupy pro teplotní čidlo (např. QAH11.1, QAP1030/UFH, QAA32) nebo bezpotenciálový spínač Nastavení z výroby: - X1 = Přepínač druhu provozu - X2 = Oddělené teplotní čidlo (funkci lze zvolit parametrem P38 / P40). M Měřicí nula pro čidlo a spínač CE+ KNX sběrnice + CE- KNX sběrnice 84/90

85 AC 230 V 3171A Schémata zapojení Aplikace 2-trubk. / 2-bod 2-trubk. / 3-bod Y11 = Otevírání Y21 = Zavírání 2-trubk. a el. ohřev L N 10 A L S1 B1 X1 M X2 N Q1 Q2 Q3 Y11 Y21 N1 I II III S2 B2 M1 Y1 5(2)A 5(2)A max. max. Y1 5(2)A max. Y1 5(2)A max. CE+ CE- E1 5(2)A max. KNX N1 Prostorový regulátor RDF600KN M1 1- nebo 3-stupňový ventilátor Y1 Servopohon ventilu, 2- nebo 3-bodový Y1, Y2 Servopohon ventilu, 2-bodový E1 Elektrický ohřev C1, C2 1-stupňový kompresor S1, S2 Spínač (čtečka vstupních karet, okenní kontakt, čidlo přítomnosti, apod.) B1, B2 eplotní čidlo (teplota odtahového vzduchu, oddělené prostorové čidlo, čidlo pro přepínání vytápění/chlazení, apod.) CE+ KNX sběrnice + CE- KNX sběrnice 4-trubka Y1 = Vytápění Y2 = Chlazení Y1 5(2)A max. Y2 5(2)A max. 1-stupňový kompresor C1 = Vytápění C2 = Chlazení 1-stupňový kompresor a el. ohřev, C1 5(2)A max. C1 5(2)A max. C2 5(2)A max. E1 5(2)A max. 85/90

86 7. Mechanické provedení 7.1 Obecně Regulátory se skládají ze 2 částí: Předního krytu s displejem, obsahující elektroniku, ovládací prvky a vestavěné teplotní čidlo. Základu se silovou částí elektroniky. Základová část obsahuje otvory pro připevňovací šrouby. Vrchní část (panel s displejem) se nasadí na základovou desku a zaklapne RDF600KN 3 RDF600KN/S RDF600KN/S 1 Přepínač druhu provozu 2 lačítko ke změně provozu ventilátoru 3 lačítka pro nastavení žádané teploty a regulačních parametrů 4 Čtyři tlačítka pro řízení KNX akčních členů přes KNX S-mód (funkce: spínání, stmívání, roleta/žaluzie, 8-bitová scéna) Informace o ovládání ventilátoru naleznete v části /90
