1 Studie záplavového území toku Svatava Luh nad Svatavou Oloví Lipec - Kraslice km listopadu 2004

2 Studie záplavového území toku Svatava Luh nad Svatavou Oloví Lipec - Kraslice km Objednatel: Povodí Ohře, státní podnik Ing. Václav Pondělíček, generální ředitel Ing. Jaroslav Šebesta, ekonomický ředitel Ing. Václav Svejkovský, vedoucí odboru VR Ing. Václav Svejkovský ml., vedoucí oddělení hydrotechniky odboru VR Bezručova 4219, Chomutov Zhotovitel: Ing. Jakub Krise, Ing. Dana Kriseová Bubenečská 10, Praha 6, tel: , ) Úvod Svatava pramení v Sasku, jihovýchodně od Schönecku ve výšce 710 m.n.m.. Na naše území vstupuje jako potok u hraničního přechodu Klingenthal osada Hraničná. V Kraslicích přijímá zleva Bublavský a Stříbrný potok, po proudu dále zleva hlavní přítok Rotavu, v Oloví zleva Novohorský potok, ve Svatavě zprava Radvanovský potok, zleva Lomnickým potok a v Sokolově ústí zleva do řeky Ohře. Plocha povodí km 2, délka povodí 40.2 km, Q a 3.12 m 3 /s, LGS Kraslice (km ), Svatava (km 1.066). Ve studii je zhodnocen současný stav protipovodňové ochrany příbřežních pozemků (záplavová území při průtocích Q 5, Q 20, Q 100, Q 100-aktivní ), včetně hydraulického posouzení jednotlivých objektů na toku. Součástí studie je také upozornění na kritická místa při průchodu extrémních povodní v budoucnu a doporučení pro zvýšení protipovodňové ochrany. V horní části tato studie navazuje na Studii odtokových poměrů toku Svatava (hranice SRN Kraslice), Ing. J. Krise, Hydrosoft, 2001, v dolní části na Povodňový model Svatavy (L. n. Svatavou ústí do Ohře), Ing. T. Pail, Povodí Ohře s.p., Kraslice nad soutokem s Rotavou jez pod Rotavou Lipec Oloví jez pod Olovím koryto nad Hřebeny pod Hřebeny

3 2) Přehledná situace Hluboký potok Luh nad Svatavou Novohorský potok Glaverbel žst. Oloví žst. Hřebeny Dolinský potok Rotava MVE Oloví MVE Bublavský potok Stříbrný potok Mezní potok žst. Rotava žst. Kraslice předměstí Lipec Stavební úřad Kraslice Stavební úřad Sokolov Kraslice žst. Kraslice žst. Pod vlekem Hraničná SRN PF60 PF60 PF60 PF60 PF60 PF60 PF60 PF60 PF60 PF61_M PF61_M PF61_M PF61_M PF61_M PF61_M PF61_M PF61_M PF61_M PF64 PF64 PF64 PF64 PF64 PF64 PF64 PF64 PF64 PF51 PF51 PF51 PF51 PF51 PF51 PF51 PF51 PF51 PF52 PF52 PF52 PF52 PF52 PF52 PF52 PF52 PF52 PF56 PF56 PF56 PF56 PF56 PF56 PF56 PF56 PF56 PF59 PF59 PF59 PF59 PF59 PF59 PF59 PF59 PF59 PF58 PF58 PF58 PF58 PF58 PF58 PF58 PF58 PF58 PF46 PF46 PF46 PF46 PF46 PF46 PF46 PF46 PF46 PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF30 PF30 PF30 PF30 PF30 PF30 PF30 PF30 PF30 PF31 PF31 PF31 PF31 PF31 PF31 PF31 PF31 PF31 PF32 PF32 PF32 PF32 PF32 PF32 PF32 PF32 PF32 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF43 PF40_M PF40_M PF40_M PF40_M PF40_M PF40_M PF40_M PF40_M PF40_M PF39 PF39 PF39 PF39 PF39 PF39 PF39 PF39 PF39 PF37 PF37 PF37 PF37 PF37 PF37 PF37 PF37 PF37 PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF35_M PF35_M PF35_M PF35_M PF35_M PF35_M PF35_M PF35_M PF35_M PF27 PF27 PF27 PF27 PF27 PF27 PF27 PF27 PF27 PF28 PF28 PF28 PF28 PF28 PF28 PF28 PF28 PF28 PF26_ZM PF26_ZM PF26_ZM PF26_ZM PF26_ZM PF26_ZM PF26_ZM PF26_ZM PF26_ZM PF16 PF16 PF16 PF16 PF16 PF16 PF16 PF16 PF16 PF20 PF20 PF20 PF20 PF20 PF20 PF20 PF20 PF20 PF25 PF25 PF25 PF25 PF25 PF25 PF25 PF25 PF25 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF21 PF22_J PF22_J PF22_J PF22_J PF22_J PF22_J PF22_J PF22_J PF22_J PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF14 PF14 PF14 PF14 PF14 PF14 PF14 PF14 PF14 PF65 PF65 PF65 PF65 PF65 PF65 PF65 PF65 PF65 PF66 PF66 PF66 PF66 PF66 PF66 PF66 PF66 PF66PF73_M PF73_M PF73_M PF73_M PF73_M PF73_M PF73_M PF73_M PF73_M PF68 PF68 PF68 PF68 PF68 PF68 PF68 PF68 PF68 PF74 PF74 PF74 PF74 PF74 PF74 PF74 PF74 PF74 PF78 PF78 PF78 PF78 PF78 PF78 PF78 PF78 PF78 PF_A PF_A PF_A PF_A PF_A PF_A PF_A PF_A PF_A PF90 PF90 PF90 PF90 PF90 PF90 PF90 PF90 PF90 PF84 PF84 PF84 PF84 PF84 PF84 PF84 PF84 PF84 PF81_S PF81_S PF81_S PF81_S PF81_S PF81_S PF81_S PF81_S PF81_S PF82 PF82 PF82 PF82 PF82 PF82 PF82 PF82 PF82 PF83 PF83 PF83 PF83 PF83 PF83 PF83 PF83 PF83 PF80 PF80 PF80 PF80 PF80 PF80 PF80 PF80 PF80 PF86 PF86 PF86 PF86 PF86 PF86 PF86 PF86 PF86 PF88 PF88 PF88 PF88 PF88 PF88 PF88 PF88 PF88 PF108_M PF108_M PF108_M PF108_M PF108_M PF108_M PF108_M PF108_M PF108_M PF107 PF107 PF107 PF107 PF107 PF107 PF107 PF107 PF107 PF106_M PF106_M PF106_M PF106_M PF106_M PF106_M PF106_M PF106_M PF106_M PF109_P PF109_P PF109_P PF109_P PF109_P PF109_P PF109_P PF109_P PF109_P PF98 PF98 PF98 PF98 PF98 PF98 PF98 PF98 PF98 PF100 PF100 PF100 PF100 PF100 PF100 PF100 PF100 PF100 PF102_S PF102_S PF102_S PF102_S PF102_S PF102_S PF102_S PF102_S PF102_S PF101 PF101 PF101 PF101 PF101 PF101 PF101 PF101 PF101 PF103_M PF103_M PF103_M PF103_M PF103_M PF103_M PF103_M PF103_M PF103_M PF104 PF104 PF104 PF104 PF104 PF104 PF104 PF104 PF104 PF105 PF105 PF105 PF105 PF105 PF105 PF105 PF105 PF105 PF92 PF92 PF92 PF92 PF92 PF92 PF92 PF92 PF92 PF_B PF_B PF_B PF_B PF_B PF_B PF_B PF_B PF_B PF93 PF93 PF93 PF93 PF93 PF93 PF93 PF93 PF93 PF94 PF94 PF94 PF94 PF94 PF94 PF94 PF94 PF94 PF96_L PF96_L PF96_L PF96_L PF96_L PF96_L PF96_L PF96_L PF96_L PF95_M PF95_M PF95_M PF95_M PF95_M PF95_M PF95_M PF95_M PF95_M PF112_L PF112_L PF112_L PF112_L PF112_L PF112_L PF112_L PF112_L PF112_L PF113 PF113 PF113 PF113 PF113 PF113 PF113 PF113 PF113 PF114_L PF114_L PF114_L PF114_L PF114_L PF114_L PF114_L PF114_L PF114_L PF110 PF110 PF110 PF110 PF110 PF110 PF110 PF110 PF110 PF111 PF111 PF111 PF111 PF111 PF111 PF111 PF111 PF111 PF116_M PF116_M PF116_M PF116_M PF116_M PF116_M PF116_M PF116_M PF116_M PF115 PF115 PF115 PF115 PF115 PF115 PF115 PF115 PF115 PF130 PF130 PF130 PF130 PF130 PF130 PF130 PF130 PF130 PF118 PF118 PF118 PF118 PF118 PF118 PF118 PF118 PF118 PF129 PF129 PF129 PF129 PF129 PF129 PF129 PF129 PF129 PF126 PF126 PF126 PF126 PF126 PF126 PF126 PF126 PF126 PF119_M PF119_M PF119_M PF119_M PF119_M PF119_M PF119_M PF119_M PF119_M PF123_M PF123_M PF123_M PF123_M PF123_M PF123_M PF123_M PF123_M PF123_M PF128 PF128 PF128 PF128 PF128 PF128 PF128 PF128 PF128 PF120 PF120 PF120 PF120 PF120 PF120 PF120 PF120 PF120 PF124 PF124 PF124 PF124 PF124 PF124 PF124 PF124 PF124 PF122 PF122 PF122 PF122 PF122 PF122 PF122 PF122 PF122 PF132 PF132 PF132 PF132 PF132 PF132 PF132 PF132 PF132 PF1 PF1 PF1 PF1 PF1 PF1 PF1 PF1 PF PF2 PF2 PF2 PF2 PF2 PF2 PF2 PF2 PF2 PF3 PF3 PF3 PF3 PF3 PF3 PF3 PF3 PF3 PF4 PF4 PF4 PF4 PF4 PF4 PF4 PF4 PF4 PF5 PF5 PF5 PF5 PF5 PF5 PF5 PF5 PF5 PF7 PF7 PF7 PF7 PF7 PF7 PF7 PF7 PF7 PF9 PF9 PF9 PF9 PF9 PF9 PF9 PF9 PF9 PF49 PF49 PF49 PF49 PF49 PF49 PF49 PF49 PF49 PF62 PF62 PF62 PF62 PF62 PF62 PF62 PF62 PF62 PF70 PF70 PF70 PF70 PF70 PF70 PF70 PF70 PF70 PF71 PF71 PF71 PF71 PF71 PF71 PF71 PF71 PF71 PF79 PF79 PF79 PF79 PF79 PF79 PF79 PF79 PF79 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18 PF18

4 3) Výstupy Technická zpráva Podélný profil MĚŘ. 1:100/10000 Příčné profily MĚŘ. 1:500 Situace MĚŘ. 1:5000 (záplavová území Q 5, Q 20 a Q 100, Q aktivní, osa toku, staničení, poloha a názvy příčných profilů) Datové a výsledkové soubory na CD-ROM (*.HC, TXT, PDF, XLS, DWG, DXF, SHP, TFW, TAB, TIF, JPEG) 4) Geodetické zaměření GEODETICKÉ PRÁCE Intergeos s.r.o. Ing. Jakub Krise GEOgraf software Bubenečská 10, Praha 6 tel Vilová 6 Karlova CHOMUTOV PRAHA 1 tel./fax , 60, 97, intergeos@mbox.vol.cz Svatava - křídlatka Technická zpráva : Zaměření profilů na Svatavě Práce byly provedeny na základě objednávky Ing. J. Krise. Rozsah prací byl vyčerpávajícím způsobem formulován v zadávací dokumentaci, kterou dodal Ing. Krise. a) Polní práce Polní práce provedl ve dnech června, 1. a a července 2004 ing Kubricht, ing Gartner, Kamila Kroftová, Květa Balaštíková, Jiří Mára, Michal Jiráček a Tomáš Kubalík. Měření bylo provedeno elektronickým dálkoměrem Wild TC 1610 a Wild TCR 307 polární metodou ze stanovisek, které byly podél toku vybudovány metodou GPS. Měření GPS provedla dvoufrekvenčními aparaturami Zeiss RD24 ve dnech června 2004 Kamila Kroftová. Pro transformaci do S-JTSK bylo použito klíče

5 zaměřeného v lokalitě , který byl doplněn observací na dalších bodech. Celkem bylo do transformačního klíče zapojeno 11 trigonometrických, resp. zhušťovacích bodů viz protokoly o geodetických výpočtech. Vlastní měření profilů bylo provedeno z polygonových bodů, které byly zaměřeny mezi stanovisky určenými metodou GPS. V případě, že to bylo možné, byly observovány body ZBP a nivelační body (např. kostel Oloví ) a další body nacházející se v zájmovém prostoru. Měření bylo komplikováno bujnou vegetací tvořící v některých částech lokality takřka neprostupnou stěnu, takže lze říci, že více času bylo věnování průsekům a hledání (jinak dobře označených) profilů než jejich vlastnímu zaměření. b) Výpočetní a grafické práce Měření bylo zpracováno programem pro vyrovnání geodetických síti Gnet. Lokalita byla rozdělena na několik úseků, ve kterých byly zaměřeny příslušné profily z vrcholů polygonových bodů určených metodou GPS. Tyto pořady v jednotlivých úsecích byly vyrovnány jako prostorová síť, čímž byla zaručena homogenita výsledných souřadnic. Výsledky měření včetně doložení dosažené přesnosti viz Protokoly o geodetických výpočtech. c) Přehled výsledků Protokoly o vyrovnání geodetické sítě, seznam souřadnic profilů vč. kódů jednotlivých bodů v tabulce excel. Výpočetní a grafické zpracování provedl ing Kubricht. V Praze 1. srpna 2004 Ing. Jan Kubricht Dále byla ve studii použita dílčí zaměření z vodohospodářských posouzení areálu Glaverbel v Oloví (J. Krise 2000) a plánované stanice PHM pod Kraslicemi (J. Krise 2004). Zaměřené body jsou určeny v souřadnicovém systému JTSK a výškovém systému Baltském po vyrovnání.

6 5) Staničení Osa koryta Svatavy v zájmovém území byla vytvořena nad geodetickým zaměřením, a dále polohopisem mapy ZM ČR 1:10000 (ZABAGED). Na osu koryta bylo vygenerováno staničení po 1000m, 100m, 10m, 1m. Pozn.: Osa koryta v úseku ústí Svatavy do Ohře Luh nad Svatavou je převzata z Povodňového modelu Svatavy (L. n. Svatavou ústí do Ohře), Ing. T. Pail, Povodí Ohře s.p., Podélný profil Svatavy Dno, hladina Q 100 [m.n.m.] Staničení [km] 6) Hydrologické údaje Základní hydrologická data byla určena 15. června 2004 ČHMÚ, Mozartova 41, , Plzeň, Ing. Grünwaldová. hydrologické číslo povodí: N-leté průtoky v m 3 /s Tok Profil [km 2 ] Q 1 Q 2 Q 5 Q 10 Q 20 Q 50 Q 100 Svatava pod Dolinským p Svatava nad Hlubokým p Svatava nad Rotavou Svatava nad Stříbrným p II. třída přesnosti Q Q 50 (±30%), Q 1 -Q 10 (±20%)

7 Dále byly ve studii použity hydrologické údaje z vodohospodářských posudků na Svatavě: Nad Novohorským potokem - 2. srpna 2000 Nad Bublavským potokem - 2. července 2001 Tok Profil [km 2 ] Q 1 Q 2 Q 5 Q 10 Q 20 Q 50 Q 100 Svatava nad Novohorským p Svatava nad Bublavským p II. třída přesnosti Q Q 50 (±30%), Q 1 -Q 10 (±20%) 7) Hydrotechnické výpočty Ze zobrazených, geodeticky zaměřených, bodů byly vybírány body vytvářející jednotlivé příčné profily tak, aby v maximální možné míře postihovaly složitost proudění převedenou do 1D matematického modelu. Tyto profily byly automaticky načteny do hydraulického programu HYDROCHECK 1, verze 4.0 (ustálené nerovnoměrné proudění *.HC1), ve kterém proběhlo další upřesňování tvarů některých profilů podle poznatků z terénního průzkumu. Takto upravené profily byly dále rozděleny na dílčí úseky s rozdílnými hydraulickými charakteristikami (zejména podle tvaru příčného profilu a u mělčích profilů i podle změn drsností). Dílčí úseky se počítají samostatně a celoprofilové hodnoty jsou z nich následně vypočteny jako vážené průměry přes modul průtoku jednotlivých částí příčného profilu. Tento způsob výpočtu odstraňuje chybné deformace konsumpčních křivek a křivek rychlostí způsobené náhlým nárůstem hodnoty omočeného obvodu v úrovni vylití vody do inundace a také chyby při průměrování rozdílných drsnostních charakteristik v jednotlivých profilech. V jednotlivých příčných profilech byly vymezeny aktivní a neaktivní zóny pro jednotlivé posuzované návrhové průtoky, ve kterých se proudění nepočítá. Příčné profily objektů byly s vypočtenými konsumpčními křivkami dolní vody načteny do programu HYDROCHECK 2 (výpočty objektů *.HC2). Vypočtené konsumpční křivky jezů, zahlcených či případně přelévaných mostů, byly zpětně načteny do výpočtové trati nerovnoměrného proudění pro možnost souvislého výpočtu celého posuzovaného úseku. Výpočtová trať je funkční v celém rozsahu N-letých průtoků. Drsnost dna je zadána s ohledem na chod splavenin při povodňových průtocích, v případě potřeby lze drsnost dna v libovolně označených profilech hromadně změnit. Sestavená výpočtová trať je odevzdána v souborech: Svat5.HC1 - pro výpočet návrhového průtoku Q 5 pětiletá povodeň V PF10 (km 9.446) je zadána hodnota přítoku z Dolinského (PB) a Hlubokého (LB) potoka 0.6 m 3 /s, v PF66 (km ) Rotava (LB) 8.4 m 3 /s, v PF114_M (km ) Stříbrný potok (LB) 10.9 m 3 /s a v PF120 Bublavský potok (LB) 4.1 m 3 /s. Počáteční průtok je 45.1 m 3 /s

8 Svat20.HC1 - pro výpočet návrhového průtoku Q 20 dvacetiletá povodeň V PF10 (km 9.446) je zadána hodnota přítoku z Dolinského (PB) a Hlubokého (LB) potoka 1.0 m 3 /s, v PF33 (km ) Novohorský potok (LB) 2.7 m 3 /s, v PF66 (km ) Rotava (LB) 12.2 m 3 /s, v PF114_M (km ) Stříbrný potok (LB) 19.1 m 3 /s a v PF120 Bublavský potok (LB) 7.3 m 3 /s. Počáteční průtok je 79.3 m 3 /s Svat100.HC1 - pro výpočet návrhového průtoku Q 100 stoletá povodeň V PF10 (km 9.446) je zadána hodnota přítoku z Dolinského (PB) a Hlubokého (LB) potoka 2.0 m 3 /s, v PF33 (km ) Novohorský potok (LB) 6.0 m 3 /s, v PF66 (km ) Rotava (LB) 18.0 m 3 /s, v PF114_M (km ) Stříbrný potok (LB) 31.3 m 3 /s a v PF120 Bublavský potok (LB) 11.7 m 3 /s. Počáteční průtok je m 3 /s Ve výpočtových tratích je zadán rozsah aktivní části proudění v jednotlivých profilech odpovídající návrhovým průtokům v korytě Svatavy a konsumpční křivky objektů. Dále jsou pro přehlednost v tratích zadány průměrné výšky mostovek (jako referenční hladiny) a geodetický původ profilů. Stačí zadat počáteční průtok, následně proběhne výpočet nerovnoměrného proudění v celém posuzovaném úseku. V bystřinných úsecích je třeba klávesou Y potvrdit výpočet druhé vzájemné hloubky a výpočet pokračuje dál proti proudu. Ve výpočtové trati se lze seznámit se všemi zadanými hydraulickými parametry, podrobně prohlížet a tisknout výsledky výpočtů (konsumpční křivky objektů, podélné profily, příčné profily) v rozsahu N-letých průtoků. Velmi užitečné jsou také informace o rozdělení rychlostí a hloubek v každém profilu (svislicové rychlosti), rychlost šíření povrchového znečištění při zadaném průtoku (HYDROCHECK 1, verze 4) atd. Před výpočty je třeba nastavit v programu HYDROCHECK 1 shodné nastavení způsobu výpočtu METODY/ni^(3/2)/zt-k/vlnovitý/1profil. V případě potíží při výpočtech se obraťte na Krise tel Odhad drsností pro N-leté průtoky Pro drsnost dna byly použity tyto hodnoty: n= Pro drsnost svahů: beton n= dlažba na sucho n= tráva n= keře, vrbičky n= Pro inundace: zahrady podle hustoty n= tráva n= oplocené zahrádky n= , nebo zcela vypuštěné z výpočtu domy navýšené v příčných profilech nebo vypuštěné z výpočtu silnice, cesty n=

9 Vypočtené úrovně hladin vycházejí z předpokladu ustáleného nerovnoměrného proudění (N-leté průtoky ČHMÚ). Při reálné povodňové situaci (nelze dostatečně přesně odhadnout) může dojít podle intenzity srážek k významným transformacím průtoků vlivem rozlití do inundací, nebo naopak ke zvýšení max. průtoků při provalení ucpaných mostních objektů... Bublavský potok, LB Stříbrný potok, LB Kamenný potok, PB přítok, LB, km oddělovač ČOV, Kraslice přítok, LB, km přítok, PB, km Rotava, LB Novohorský potok, LB výtok z ČOV, Oloví, LB Hluboký potok, LB Dolinský potok, PB

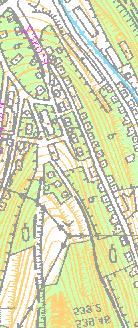

10 8) Zhodnocení stupně povodňové ochrany Při průtoku Q 2 jsou mezi Kraslicemi a Rotavou neškodně zaplaveny snížené luční příbřežní pozemky. Odhad průběhu průtoku Q 5 - pětiletý (směrem po proudu): V Kraslicích (km ) jsou zaplaveny zahrádky v pravé inundaci. Mezi Kraslicemi a soutokem s Rotavou (km ) jsou neškodně zaplaveny snížené luční příbřežní pozemky. Mezi Olovím a Luhem nad Svatavou (km ) jsou neškodn ě zaplaveny snížené příbřežní pozemky (louky, lesy) PF PLOT T RD_ČP_ T RD T-KOVKONSTR PF129 PF129 PF129 PF129 PF129 PF T T-PLOT NAVÁŽKA_U_PNEU NASD CESTA T-PLOT PF128 PF128 PF128 PF128 PF PF PB RPANELÁK PF NASN 26.7 PF PB T T Q5 - pětiletá povodeň Při průtoku Q 5 dojde k zaplavení zahrádek v Kraslicích na levém břehu a snížených příbřežních pozemků (louky, lesy). V korytě Svatavy může místně dojít k místním nátržím břehů (km železniční násep PB, km těleso skládky komunálního odpadu PB, km železni ční násep PB ).

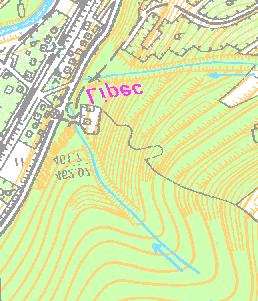

11 Odhad průběhu průtoku Q 20 - dvacetiletý (směrem po proudu): V Kraslicích (km ) jsou částečně zaplaveny zahrádky na obou březích. Mezi Kraslicemi a Luhem nad Svatavou (km ) voda proudí přes snížené příbřežní pozemky (louky, lesy), místně se voda dostává propustky za železniční a silniční náspy. V km je zaplaven objekt na levém břehu u silnice. Silniční most (km ) je zahlcen, při omezení průtočnosti profilu splávím voda přepadne přes pravobřežní silniční násep. zahrádky, Kraslice, PB km , LB Lipec, LB Oloví pod mostem V Lipci na levém břehu (km ) je zaplaveno původní rameno Svatavy a částečně zaplavena zástavba. Sklepy v zástavbě mohou být zaplaveny i průsaky štěrkovým podložím. Ocelová lávka (km ) je právě zahlcena, voda naráží do sníženého zesílení nosníku lávky PF50 PF50 PF50 PF50 PF50 PF50 PF50 PF50 PF T PROPN T T LB D LB PB PF49 PF49 PF49 PF49 PF T T T T-RPLOT PŮVKORYTO T-DRPLOT T-DRPLOT PF PLOTPODEZN PROPN T T CESTA T D PLOT T PF PROPD T T T T NASEPN 15 PF46 PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L T T T T T PF44 PF T D PROPD NASEPN RD Q 20 dvacetiletá povodeň, Lipec 14.8 PF43 PF PLOT T-PATA_SVAHU Nad silničním mostem v Oloví (km ) je na pravém břehu zaplaven objekt kuželny, pod mostem na levém břehu je zaplavena zástavba.

12 PF40_M PF40_M PF39 PF39 PF39 PF39 PF PLOT PILD T RD D KOLEJ T NZ RD RD J T NZ ZN PF38 PF38 PF38 PF38 PF RD H T RD PF37 PF ZN T T MO PF36 PF T T T T H RD PL PF35_M PF35_M RD T PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF NZ PL T PF33 PF33 PF33 PF33 PF33 PF33 PF33 PF33 PF T RD SV 13.8 PF32 PF32 PF32 PF32 PF32 PF32 PF32 PF32 PF NZ ROH_ZVÝŠENÉHO_TERÉNU_ČISTIČKY KOL LB PB RD PF OPD KOLEJ CESTA T Q 20 dvacetiletá povodeň, Oloví Pod silničním mostem v Oloví je zaplavena snížená zástavba na levém břehu. Naproti soutoku s Novohorským potokem v Oloví se dostává voda do zahrad na pravém břehu. V km jsou částečně zaplaveny budovy původního mlýna Poslední šance na pravém břehu. V Hřebenech (km 8.705) se dostává voda zpětným vzdutím do prostoru za železničním náspem. Při průtoku Q 20 dojde místně k zaplavení zástavby a k poškození zahrádek na obou březích. V korytě Svatavy dojde k místnímu podemletí a vývratům stromů a dále k místním nátržím břehů (km železniční násep PB, km těleso skládky komunálního odpadu PB, navážka PB, km železniční násep PB ).

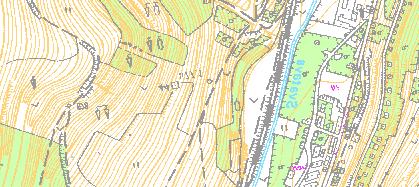

13 Odhad průběhu průtoku Q stoletý (směrem po proudu): V Kraslicích (km ) voda proudí přes zahrádky na obou březích. V km začíná přepadat voda do Opletalovy ul., pokračuje Barvířskou ul. a nad potravinami Albert se vrací zpět do kapacitního koryta PF PF131_S PF131_S PF131_S PF131_S PF131_S PF131_S PF131_S PF131_S PF131_S PF130 PF129 PF129 PF129 PF129 PF129 PF129 PF128 PF128 PF128 PF128 PF PF127 PF PF Q 100 stoletá povodeň, Kraslice PF124 PF123_M PF121 PF121 PF121 PF121 PF121 PF121 PF121 PF121 PF121 PF122 PF122 PF122 PF122 PF122 PF122 PF122 PF122 PF122 V km se dostává voda zpětným vzdutím do prostoru za železničním náspem. Nad ČOV v Kraslicích (km ) vybřežuje voda na levý břeh. Mezi Kraslicemi a Luhem nad Svatavou (km ) voda proudí přes snížené příbřežní pozemky (louky, lesy, zahrady), místně se voda dostává propustky za železniční a silniční náspy. V km je zaplaven objekt na levém břehu u silnice. V km dosahá voda k č.p.10 na levém břehu. Přes pravobřežní násep na silniční most (km ) přepadá 29 m 3 /s. V km je zaplaven objekt na pravém břehu. V km je propustkem pod silnicí zaplavena snížená část areálu Benešovy pily. Silniční most (km ) je zahlcen, při omezení průtočnosti profilu splávím voda bude přepadat přes silnici.

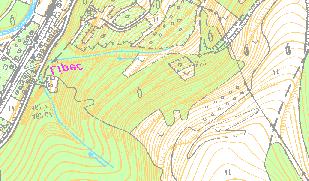

14 Obec Lipec je zaplavena, propustky se dostává voda i do zástavby za železni čním náspem na levém břehu. Volně položená ocelová lávka (km ) bude stržena, zpříčením konstrukce lávky v korytě může dojít k nasměrování proudnice do zástavby po proudu. km , Kraslice, LB Kraslice, kapacitní koryto km , Rotava Lipec, LB 15.6 PF51 PF51 PF51 PF51 PF51 PF51 PF51 PF51 PF ROH_KOLNY T NASEPN T RD SIL T T T LB PF50 PF50 PF50 PF50 PF50 PF50 PF50 PF50 PF PF49 PF49 PF49 PF49 PF T PLOT D PROPD CESTA T T T-RPLOT,CESTA T T PF PLOTPODEZN T T-RPLOT T-DRPLOT 15 PF T T PF PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF45_L PF44 PF T PROPD T T D 14.8 PF T-PATA_SVAHU KOL T-BETPLOCHA PF42_L BETPANEL PF PRIK Q 100 stoletá povodeň, Lipec Lipec, LB Oloví, nad mostem, LB Oloví, pod mostem, LB Oloví. pod mostem, PB V Oloví (km ) voda proudí přes sníženou část areálu pily na pravém břehu a u náhonu je zaplavena silnice Oloví Dolní Studenec. Zpětným vzdutím z dešťové kanalizace zaústěné v km , se může dostat voda na snížený asf. dvůr v areálu Glaverbel Czech a.s. na levém břehu. V Oloví (km ) je zaplavena zástavba na obou b řezích. nad mlýnem, LB trempská osada, PB mlýn, Poslední šance, PB Hřebeny, PB

15 14.3 PF40_M PF40_M RD D KOLEJ RD RD ZN NZ PF39 PF39 PF PLOT PILD RD H PF38 PF38 PF38 PF38 PF38 PF37 PF RD PF36 PF T MO PF35_M PF35_M PF35_M NZ RD T ZN T H PL PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF34 PF33 PF33 PF33 PF33 PF33 PF33 PF33 PF33 PF T RD NZ D ROH_ZVÝŠENÉHO_TERÉNU_ČISTIČKY KOL D 13.7 PF32 PF32 PF32 PF32 PF32 PF32 PF32 PF32 PF RD PF OPN KOLEJ T 13.5 PF SB KOL Q 100 stoletá povodeň, Oloví 13.4 Nad mlýnem (km ) proudí voda bývalým mlýnským náhonem. U vakového jezu přepadá voda nad mostkem přes náhon. Pod železničním mostem (km 9.971) je zaplavena trempská osada Tichá zátoka na pravém břehu. Pod železničním mostem (km 9.487) je zaplavena MVE (Hluboký potok) na levém břehu. V km jsou zaplaveny budovy původního mlýna Poslední šance na pravém břehu. V Hřebenech (km 8.863, 8.705) přepadá voda přes pravý břeh Dolinského potoka a dále zpětným vzdutím propustkem do prostoru za železničním náspem. PF15_ZM PF15_ZM PF15_ZM PF15_ZM PF15_ZM PF15_ZM PF PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF13 PF PF11_ZM PF12 PF12 PF12 PF12 PF12 PF12 PF12 PF12 PF PF10 PF10 PF10 PF10 PF10 PF10 PF10 PF10 PF PF9 PF9 PF9 PF5 PF5 PF5 PF5 PF5 PF5 PF5 PF5 PF PF8_L PF8_L PF8_L 9.2 PF7 PF7 PF6 PF6 PF6 PF6 PF6 PF6 PF6 PF6 PF PF4 PF4 PF4 PF4 PF4 PF4 PF4 PF4 PF4 8.8 PF3 PF3 PF3 PF3 PF3 PF3 PF3 PF3 PF PF1 PF1 PF1 PF1 PF1 PF1 PF1 PF1 PF Q 100 stoletá povodeň, Hřebeny PF2

16 Při průtoku Q 100 dojde k zaplavení zástavby, ke škodám v zahrádkách a erozním jevům na příbřežních pozemcích. V korytě Svatavy dojde k podemletí a vývratům stromů a dále k nátržím břehů (může být poškozeno těleso železničního náspu). V případě zachycení plovoucích předmětů (stromů, stavebního materiálu...), ucpání případně destrukci mostních profilů (km , , , , ) může dojít k dalšímu zvýšení hladiny nad vypočtené hodnoty. Konstrukce záplavových území Q 5, Q 20, Q 100, Q 100-aktivní Z výpočtové trati byly exportovány body průniků úrovní vypočtených hladin a průniků hladin energie s terénem v příčných profilech do CAD programu. Rozsah záplavových území byl konstruován s ohledem na rychlosti v inundacích, na rozdílné výšky hladin u nezávislých proudů v příčném profilu. Při konstrukci záplavových území byl také využíván videozáznam zájmového území. Závěrečný rozsah záplavových území byl upraven přímo v terénu. km , Kraslice, LB km , Kraslice, PB Kraslice, km , PB Kraslice, Barví řská ul., LB Kraslice, nad Albertem, LB ČOV pod Kraslicemi km , objekt, LB km , č.p.10, LB km , brod km , objekt, PB km , Beneš. pila, PB Lipec, LB Lipec, LB Lipec, PB Lipec u lávky, LB zástavba za tratí, LB

17 Oloví, pila, PB Oloví, areál Glaverbel, LB Oloví, Tovární ul., LB Oloví, ČOV, LB Oloví, LB mlýn, km , LB km , brod km , za tratí, PB km 9.920, tremp. osada, PB km 9.654, zbytky jezu pod žel. mostem, PB Hřebeny, PB Povodně prosinec 1973 zcela zaplavena obec Lipec (před regulací), zdroj místní pamětníci leden 1976 fotodokumentace, zdroj Povodí Oh ře s.p. most, nad pilou, km (Q 10 Q 20) inundace pod mostem, PB Anenské údolí Anenské údolí lávka, Lipec, Oloví, pod pilou, km srpen 2002 (Q 50 - Q 10 ) zdroj Povodí Ohře s.p. 31. prosinec 2002 (Q 5 ) zdroj Povodí Ohře s.p. Děkuji Ing. T. Pailovi (Povodí Ohře s.p.) za poskytnutí archivních materiálů.

18 Pozn.1: Aktivní část záplavového území Aktivní částí záplavového území se rozumí podle zpracovatele oblast, kde při povodni proudí voda a není zde vhodné umisťovat nové stavby, které negativně ovlivní odtokové poměry vodního toku (zvýšení hladiny a rychlostí v intravilánech, nasměrování proudnic do původní zástavby, ucpání mostních profilů...). Do aktivní části záplavového území jsou vzhledem k vysokým rychlostem zahrnuta (kromě koryta a jednotlivých proudnic v inundacích) také území v blízkosti přepadů přes stávající ochranné hráze, komunikace, železnice i soustředěné proudnice nátoků do pasivních částí záplavového území a rovněž území soustředěného návratu vody zpět do koryta po zaklesnutí povodně. Při reálném nebezpečí ucpání mostních nebo zúžených profilů splávím jsou předpokládané změny polohy proudnic popsány alespoň v textu. Vložením překážky (objekt, oplocení, zvýšení terénu...) v aktivní části záplavového území dojde ke zvýšení hladiny v území nad překážkou. Vliv plánovaných investičních akcí na odtokové poměry (v aktivní části záplavového území) je nutno vždy posoudit hydraulickým výpočtem nerovnoměrného proudění (s autorizačním razítkem pro vodní hospodářství). Pozn.2: Pasivní část záplavového území Vložením překážky (navážka, zástavba ) v pasivní části záplavového území nedojde ke zhoršení místních odtokových poměrů, dojde pouze ke snížení transformace povodně a tím ke zvýšení kulminace směrem po proudu. V pasivní části záplavového území mohou být dále popsány tzv. nebezpečné zóny (např. hloubka nad 1.5m, funkce hloubka*rychlost...) pro možnost přípravy na bezpečnou evakuaci lidí ze záplavových území. Současná legislativa ve vodním hospodářství: V 67 Vodního zákona jsou definována omezení, která platí pro aktivní zónu záplavového území : V aktivní zóně záplavových území se nesmí umísťovat, povolovat ani provádět stavby s výjimkou vodních děl, jimiž se upravuje vodní tok, převádějí povodňové průtoky, provádějí opatření na ochranu před povodněmi nebo která jinak souvisejí s vodním tokem nebo jimiž se zlepšují odtokové poměry, staveb pro jímání vod, odvádění odpadních vod a odvádění srážkových vod a dále nezbytných staveb dopravní a technické infrastruktury, zřizování konstrukcí chmelnic, jsou-li zřizovány v záplavovém území v katastrálních územích vymezených podle zákona č. 97/1996 Sb., o ochraně chmele, ve znění pozdějších předpisů, za podmínky, že současně budou provedena taková opatření, že bude minimalizován vliv na odtokové poměry. V aktivní zóně je dále zakázáno : a) těžit nerosty a zeminu způsobem zhoršujícím odtok povrchových vod a provádět terénní úpravy zhoršující odtok povrchových vod, b) skladovat odplavitelný materiál, látky a předměty, c) zřizovat oplocení, živé ploty a jiné podobné překážky, d) zřizovat tábory, kempy a jiná dočasná ubytovací zařízení. Aktivní zónu záplavového území definuje Vyhláška Ministerstva životního prostředí 236/2002 Sb.jako část inundačního území, které provádí podstatnou část povodňových průtoku, a tak bezprostředně ohrožuje život, zdraví a majetek lidí.

19 9) Posouzení jednotlivých objektů na toku (směrem po proudu) Most silniční v Kraslicích (nad Albertem), PF123_M km mostovka m.n.m. (průměrná úroveň spodní hrany mostu, Bpv) Q Q Q Q Q Q Q Most silniční v Kraslicích, Resslova ul., PF119_M km mostovka m.n.m. Q Q Q Q Q Q Q Lávka v Kraslicích, PF117_L km mostovka m.n.m. Q Q Q Q Q Q Q Most silniční v Kraslicích (nad kostelem), PF116_M km mostovka m.n.m. Q Q Q Q Q Q Q

20 Lávka v Kraslicích, Alšova ul., PF114_L km mostovka m.n.m. Q Q Q Q Q Q Q Lávka v Kraslicích, PF112_L, km mostovka m.n.m. Q Q Q Q Q Q Q Lávka potrubní, PF109_P km mostovka m.n.m. Q Q Q Q Q Q Q Most do prům. areálu v Kraslicích, PF108_M km mostovka m.n.m. Q Q Q Q Q Q Q

21 Most silniční v Kraslicích, u Říční ul., PF106_M km mostovka m.n.m. Q Q Q Q Q Q Q Most silniční v Kraslicích, PF103_M km mostovka m.n.m. Q Q Q Q Q Q Q Stupeň, vodočet v Kraslicích, PF99_S km Q Q Q Q Q Q Q Lávka v Kraslicích (areál Standox, PB), PF96_L km mostovka m.n.m. Q Q Q Q Q Q Q

22 Most silniční v Kraslicích, Tovární ul., PF95_M km mostovka m.n.m. Q Q Q Q Q Q Q Jízek (pod č.p.10, LB), PF87_J km Q Q Q Q Q Q Q Stupeň, PF81_S km Q Q Q Q Q Q Q Most železniční v Rotavě, PF76_ZM km mostovka m.n.m. Q Q Q Q Q Q Q

23 Most silniční k žel. st. Rotava, PF75_M km mostovka m.n.m. Q Q Q Q Q Q Q Most silniční v Rotavě (pod křižovatkou), PF73_M, km mostovka m.n.m. vozovka, PB Q Q Q Q Q Q Q Jez, MVE, LB, PF63_J km Q Q Q Q Q Q Q Most silniční, PF61_M km mostovka m.n.m. vozovka Q Q Q Q Q Q Q

24 Lávka roura, PF57_L km mostovka m.n.m. Q Q Q Q Q Q Q Most železniční nad Lipcem, PF54_ZM, km mostovka m.n.m. Q Q Q Q Q Q Q Lávka v Lipci, PF45_L km mostovka m.n.m. Q Q Q Q Q Q Q Lávka v areálu pily, PF42_L km mostovka m.n.m. Q Q Q Q Q Q Q

25 Most do areálu Glaverbel v Oloví, PF40_M km mostovka m.n.m. Q Q Q Q Q Q Q Most silniční v centru Oloví, PF35_M, km mostovka m.n.m. Q Q Q Q Q Q Q Most železniční pod mlýnem, PF26_ZM km mostovka m.n.m. Q Q Q Q Q Q Q Jez vakový, PF22_J km Q Q Q Q Q Q Q

26 Lávka potrubní, PF17_P km mostovka m.n.m. Q Q Q Q Q Q Q Most železniční Tichá Zátoka, PF15_ZM km mostovka m.n.m. Q Q Q Q Q Q Q Most železniční (nad Hlubokým potokem), PF11_ZM km mostovka m.n.m. Q Q Q Q Q Q Q Lávka nad mlýnem, PF8_L km mostovka m.n.m. Q Q Q Q Q Q Q

27 10) Doporučení pro zvýšení protipovodňové ochrany (směrem po proudu) km nepovolovat další oplocení v zahrádkách na pravém břehu omezením průtoku v pravé inundaci hrozí nátrž v levobřežním konkávním oblouku v km nad panelovými domy km odstranit ze dna koryta pařez vrby, sanovat nátrž v patě železničního náspu na pravém břehu zabránění poškození železničního náspu km rekonstrukce silničního mostu - odstranění dřevěných podpěr mostní konstrukce snížení náchylnosti mostu k ucpání splávím km odstranit ze dna koryta želbet. konstrukci omezení nátrže v levobřežním opevnění km , Kraslice, LB km , PB km , sil. most km , Kraslice km odstranit z koryta vzrostlé vrby zachování kapacitního koryta přes Kraslice km opevnění svahu skládky komunálního odpadu na pravém b řehu zabránění rozplavení skládky při povodni km při plánované rekonstrukci jezu a MVE doporučuji zapojit pro převádění průtoků i pravobřežní sníženou inundaci ochrana MVE a ohrázování km , Kraslice, LB km , PB km , PB km , jez

28 km v Lipci doporučuji navrhnout dešťovou kanalizaci při zaústění do Svatavy opatřenou zpětnou klapkou snížení hladiny spodní vody při tání sněhu i po povodňových stavech ukotvit na pravém břehu konstrukci ocelové lávky (např. kotva ve skále, řetěz) zabránění odplavení stržené lávky dál po proudu Lipec, LB Lipec, LB km , Lipec, lávka za tratí, nad Glaverbel km zpětná klapka na zaústění odvodnění pozemků za tratí na levém břehu zmírnění zaplavení zástavby za tratí, při průtoku větším než Q 100 i pro ochranu areálu Glaverbel km sanovat nátrž v železničním náspu na pravém břehu zabránění poškození železničního náspu

29 11) Závěr Při průtoku Q 2 jsou mezi Kraslicemi a Rotavou neškodně zaplaveny snížené luční příbřežní pozemky. Při průtoku Q 5 dojde k zaplavení zahrádek v Kraslicích na levém břehu a pod Kraslicemi snížených příbřežních pozemků (louky, lesy). Při průtoku Q 20 dojde místně k zaplavení zástavby (Lipec, Oloví) a k poškození příbřežních zahrádek. Při průtoku Q 100 dojde k zaplavení zástavby, ke škodám v zahrádkách a erozním jevům na příbřežních pozemcích. V korytě Svatavy dojde k podemletí a vývratům stromů a dále k nátržím břehů (může být poškozeno těleso železničního náspu). Výsledkem Studie záplavového území toku Svatava je stanovení hydraulických parametrů proudění za extrémních povodní spolu s vymezením rozsahu záplavových území Q 5, Q 20 a Q 100 Q 100-aktivní do mapového podkladu, hydraulické posouzení jednotlivých objektů na toku v rozsahu N-letých průtoků, výkresy podélného a příčných profilů se zakreslenými úrovněmi hladin. Součástí studie je také upozornění na kritická místa při průchodu extrémních povodní v budoucnosti a doporučení pro zvýšení protipovodňové ochrany (opevnění kritických míst svahu železničního náspu, svahu skládky pod Kraslicemi, ukotvení ocelové lávky v Lipci ). Majitelům zaústěných kanalizací a odvodňovacích systémů doporučuji prověřit možnost zaplavení zástavby zpětným vzdutím z vypočtených úrovní hladin v korytě Svatavy. Výpočtová trať je funkční v rozsahu N-letých návrhových průtoků. Ve výpočtové trati se lze seznámit se všemi zadanými hydraulickými parametry, podrobn ě prohlížet a tisknout výsledky výpočtů (konsumpční křivky objektů, podélné profily, příčné profily, svislicové rychlosti) v rozsahu N-letých průtoků. V Praze dne 22. listopadu 2004 Ing. Jakub Krise
