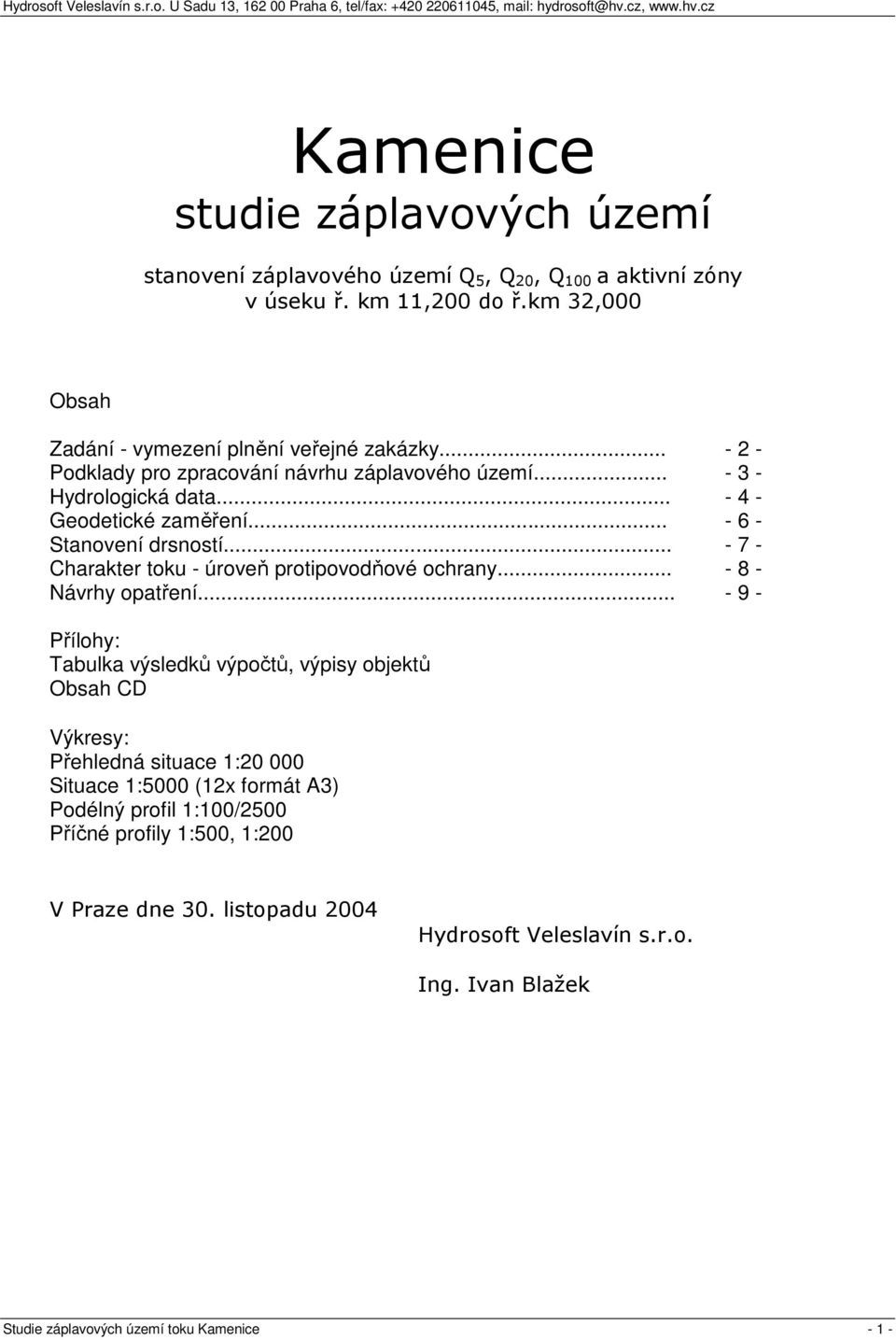

1 Kamenice studie záplavových území stanovení záplavového území Q 5, Q 20, Q 100 a aktivní zóny v úseku ř. km 11,200 do ř.km 32,000 Obsah Zadání - vymezení plnění veřejné zakázky Podklady pro zpracování návrhu záplavového území Hydrologická data Geodetické zaměření Stanovení drsností Charakter toku - úroveň protipovodňové ochrany Návrhy opatření Přílohy: Tabulka výsledků výpočtů, výpisy objektů Obsah CD Výkresy: Přehledná situace 1: Situace 1:5000 (12x formát A3) Podélný profil 1:100/2500 Příčné profily 1:500, 1:200 V Praze dne 30. listopadu 2004 Hydrosoft Veleslavín s.r.o. Ing. Ivan Blažek Studie záplavových území toku Kamenice - 1 -

2 Zadání - vymezení plnění zakázky Povodí Ohře, státní podnik, Chomutov vyhlašuje výzvu k podání cenové nabídky na zakázku Stanovování záplavového území toku Kamenice Předmět studie Studie záplavového území bude řešit povodí vodního toku Kamenice od ř. km 11,200 do ř.km 32,000, tj. od zaústění Chřibské Kamenice do Kamenice až nad obce Falknov a Kytlice. Rozsah prací Dokumentace bude sestávat z geodetického zaměření území podél toku Kamenice v rozsahu potřebném pro výpočet a z výpočtu záplavového území. Výpočet bude proveden matematickým modelem metodou nerovnoměrného proudění. Dokumentace bude zpracována v rozsahu daném vyhláškou MŽP č. 236/2002 Sb., o způsobu a rozsahu zpracovávám návrhu a stanovování záplavových území. Požadované výstupy v tištěné a digitální podobě v sedmi vyhotoveních: výstupy budou zpracovány v souladu s vyhláškou MŽP č. 236/2002 Sb., výpočet konsumpčních křivek příčných objektů (hladiny při všech průtocích od Q1 po Q100) návrhy řešení vedoucích ke zvýšení ochrany před povodněmi v digitální podobě budou výstupy předány v následujících formátech: tabulkové výstupy výpočtů v rozsahu tištěné podoby (Excel), korytové a údolní příčné profily a objekty na toku (ve formátu AutoCAD), podélný profil (ve formátu AutoCAD), GIS výstupy území včetně záplavového území a záplavových čar budou ve formátu shapefile pro ArcView 3.0, výstupy budou ve formě vrstev (základní báze geografických dat České republiky, záplavové čáry pro návrhové průtoky (polyline, polygon), plocha záplavových území pro návrhové průtoky, osa toku vytvořená dle použitého mapového podkladu, staničení po 10, 100 a 1000 m, hranice aktivní zóny, použité korytové a údolní příčné profily), v digitální podobě bude předána funkční výpočetní trať v rozsahu návrhových N-letých průtoků zpracovaná pomocí výpočetního software HYDROCHECK nebo MIKE 11, v digitální podobě bude předána fotodokumentace použitá v návrhu záplavového území. V jednom vyhotovení bude předáno geodetické zaměření včetně podrobné fotodokumentace. Dále bude v tištěné i digitální podobě předán zákres záplavového území (v rozsahu požadovaném vyhláškou MŽP č. 236/2002 Sb. a výše uvedeným textem, v digitální podobě bez mapového podkladu. Tyto zákresy budou budou předány jednou ve správních územích okresu Děčín, okresu Česká Lípa (zvlášť pro každý okres), jednou ve správních územích stavebních úřadů Česká Kamenice a Kamenický Šenov a jednou ve správním území vodoprávního úřadu ORP Nový Bor. Dostupné podklady: základní vodohospodářská mapa 1: základní mapa 1: ZABAGED ČR Technické detaily výstupů a podrobnosti vzniklé v průběhu zpracování studie budou upřesněny na výrobních výborech (např. rozsah fotodokumentace či tabulkových výstupů, struktura geodetického zaměření). Studie záplavových území toku Kamenice - 2 -

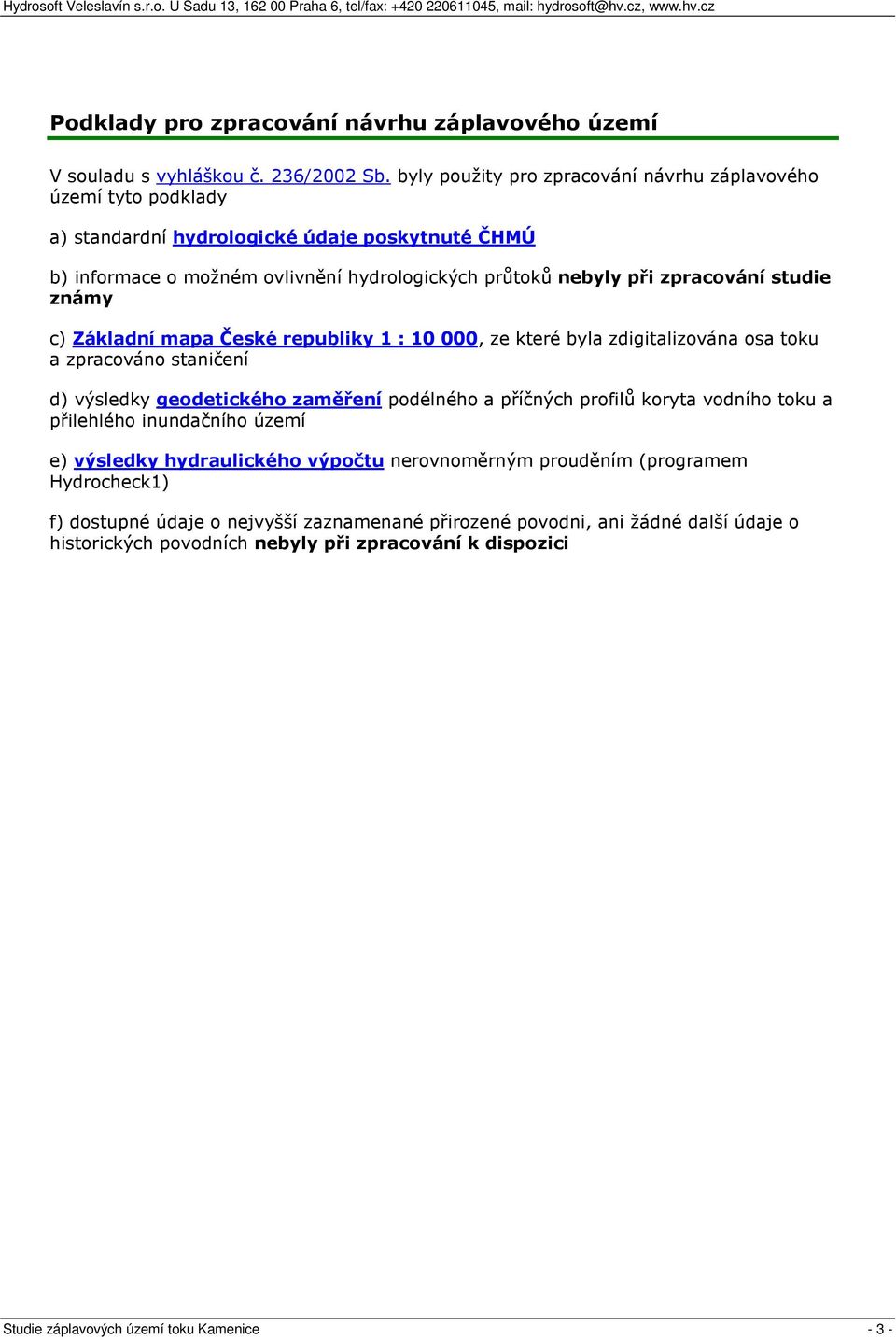

3 Podklady pro zpracování návrhu záplavového území V souladu s vyhláškou č. 236/2002 Sb. byly použity pro zpracování návrhu záplavového území tyto podklady a) standardní hydrologické údaje poskytnuté ČHMÚ b) informace o možném ovlivnění hydrologických průtoků nebyly při zpracování studie známy c) Základní mapa České republiky 1 : , ze které byla zdigitalizována osa toku a zpracováno staničení d) výsledky geodetického zaměření podélného a příčných profilů koryta vodního toku a přilehlého inundačního území e) výsledky hydraulického výpočtu nerovnoměrným prouděním (programem Hydrocheck1) f) dostupné údaje o nejvyšší zaznamenané přirozené povodni, ani žádné další údaje o historických povodních nebyly při zpracování k dispozici Studie záplavových území toku Kamenice - 3 -

4 Hydrologická data Předmětem výpočtu byly tři průtokové stavy na toku Kamenice, Q 5, Q 20, Q 100 N-leté průtoky byly zakoupeny od ČHMÚ: Studie záplavových území toku Kamenice - 4 -

5 Studie záplavových území toku Kamenice - 5 -

6 Geodetické zaměření Veškeré geodetické zaměření je v souřadnicovém systému S-JTSK a výškovém systému BPV. Geodetické zaměření prováděla firma "Majer - GEO". Bylo zaměřeno více než 210 příčných profilů, z toho cca 90 objektových. Dále byly zaměřeny pomocné body v inundaci pro přesnější vynášení záplavových čar. Každý zaměřený bod má mimo informaci X, Y, Z i kód který slouží zpracovateli při tvorbě modelu trati. Všechny objekty mají v GIS připojený geodetický zákres s čísly bodů tak, aby bylo možné objekty snadněji převést do výpočtové trati. Kompletní soubor těchto zákresů, fotodokumentace a soupis bodů jsou na CD. Tabulka kódů význam dno hladina hrana dole hrana nahoře chodník most č.x ohradní zeď ohradní zeď roh plot plot roh silnice silnice střed silnice obrubník terén zídka dole zídka nahoře budova budova roh koleje polní cesta skála trubka vrch trubka spodek obrubník kód D H HD HN CH Mx OH OHR PL PLR S SS SO T ZDD ZDN B BR K CP SK TRN TRD OB Studie záplavových území toku Kamenice - 6 -

7 Stanovení drsností Pro výpočet nerovnoměrným prouděním byly stanoveny drsnosti následujícím způsobem. Pro vlastní koryto bylo použito tzv. globálních drsností, různých pro odpovídající typ a stav opevnění koryta. V inundaci byly drsnosti stanoveny pro jednotlivé úseky příčného profilu dle vegetace a zástavby. Globálních drsností v korytě bylo použito z důvodu snadnější manipulace s drsnostmi v celém úseku výpočtové trati, podrobných drsností v inundaci pak z důvodu co nejpřesnějšího popisu území kolem toku. Podrobné informace o použitých drsnostech v příčných profilech najdete ve výpisu výpočtové trati. Použité drsnosti v korytě Popis beton 0,020 dlažba 0,025-0,045 tráva 0,035-0,045 keře 0,060-0,090 Použité drsnosti v inundaci Popis silnice chodníky - asfalt, beton 0,020-0,025 cesta 0,035-0,040 louky, pole 0,035-0,045 stromy, keře 0,060-0,120 hustý porost 0,120-0,160 zahrady s ploty, zástavba n n 0,200 nebo vypuštěné z výpočtu Studie záplavových území toku Kamenice - 7 -

8 Charakter toku - úroveň protipovodňové ochrany Vodní tok Kamenice je pravostranným přítokem Labe. Délka toku cca 38 km. Z celkové délky byl zpracováván úsek od ř.km ,500. Dolní úsek Kamenice pod sklaní soutěskou byl zpracován v rámci jiných studií, úsek nad Falknovem již není v zastavěném území. V rámci studie však byla zpracována fotodokumentace až na ř.km 36,200 k Hraničnímu rybníku. Významné přítoky ve kterých byla od ČHMÚ zakoupena data (řazeno po toku): Přítok ř.km Místo Bělá 30,970 Kytlice, Dolní Falknov Černý potok 29,310 Kytlice, Mlýny Pryský potok 22,900 Česká Kamenice, Horní Kamenice Bílý potok - nad Olešničkou 16,170 Janská Bynovecký potok 14,270 Srbská Kamenice, Lužná Chřibská Kamenice 11,200 Srbská Kamenice ř.km , Kytlice - Mlýny, Dolní Falknov V tomto úseku je koryto značně nekapacitní. Přes částečné úpravy koryta je kapacita kolem Q5. Vyšší průtoky zaplavují přilehlé pozemky včetně nemovitostí. Některé nemovitosti jsou v aktivní zóně. Jedná se o jednotlivé objekty a komplexní ochranu na větší průtoky nemá význam provádět. V tomto úseku je na ř.km 32,500 ústav duševně narušených osob. Dle výpočtů jsou jeho budovy na hranici aktivní zóny, avšak vstup do nich je mimo tuto zónu. V případě povodně jsou zde největším problémem husté ploty kolem celého objektu i napříč přes tok, které mohou odtokové poměry zkomplikovat. Na ř.km dojde pravděpodobně při Q100 k přelití silnice, část průtoku se již nevrátí do koryta a proteče mezi silnicí a železnicí k dalšímu železničnímu mostu na ř.km 31,500. Kolem železničního mostu na ř.km 31,900 proběhly v minulosti úpravy toku, které způsobují v prostoru pod úpravou značnou erozi břehů a postupné změny trasy toku, k nelibosti místních obyvatel. Na ř. km 31,105 je na krátkém úseku železniční a silniční most. Oba mosty jsou při Q100 nekapacitní a budou s nejvyšší pravděpodobností při Q100 přelité a to i přes to, že část průtoku proteče obtokem. Na ř.km 29,880 je další nekapacitní železniční most. Úsek toku pod tímto mostem je nekapacitní i při Q5 a některé objekty jsou v aktivní zóně. ř.km 23, , Horní Kamenice - Kytlice - Mlýny V tomto úseku toku protéká Kamenice prakticky v nezastavěném území. Řeka protéká v sevřeném údolí společně se silnicí a železnicí a ve většině tohoto úseku není silnice a železnice velkou vodou ohrožena. Přesto je nutné počítat s tím, že na několika místech dojde již při průtoku Q20 k přelití jak silnice, tak železnice a že údolí Kamenice bude při povodni neprůjezdné. Ke kritickým místům na toku patří v ř.km 28,620 nemovitost v záplavovém území a v aktivní zóně, ke které navíc při povodni není přímý přístup. Dalším kritickým místem je v ř.km 26,630 úsek silnice který bude při Q20 zaplavený vodou. Železnice je v tomto místě plně kapacitní. V ř.km 25,750 dojde k přelití silnice při Q100. Nejkritičtějším místem tohoto úseku je v ř.km 25,300 nekapacitní železniční most u kterého dojde k přelití již při Q20. Voda současně přelije i silnici a mezi dvěma železničními mosty proteče mimo koryto po silnici. Do koryta se vrátí až po 200 metrech u dalšího železničního mostu. Studie záplavových území toku Kamenice - 8 -

9 ř.km 20,400-23,670,Dolní Kamenice - Česká Kamenice - Horní Kamenice V celém úseku města Česká Kamenice je koryto převážně kapacitní a v celém úseku je jen několik míst, kde tomu tak není. Prvním problémovým místem je v ř.km 23,140 nekapacitní klenbový most který způsobí při q100 rozlití vody přes silnici až mezi přilehlé domy. Voda se vrátí do koryta hned za mostem, ale množství vody protékající mimo koryto způsobuje, že je celá, poměrně frekventovaná křižovatka v aktivní zóně. Návrhy opatření Navrhovaných opatření pro zlepšení odtokových poměrů a zlepšení protipovodňové ochrany není mnoho. Základem všech opatření je údržba toku. V některých místech je koryto zarostlé a bylo by dobré jej prořezat a pročistit. Většinou se však jedná o extravilán, kde negativní dopad není velký. Jedním z možných opatření, které by mohlo významně přispět k protipovodňové ochraně města Česká Kamenice je zkapacitnění mostu v ř.km 23,140, který je významným dopravním uzlem. Nenákladným opatřením by mohlo být navýšení břehových zdí kolem nekapacitního jezu v ř.km 20,980, které by při nízkých nákladech mohlo zvýšit povodňovou ochranu pěti až osmi budov. V úseku ř.km 16,760-18,200 protéká Kamenice bývalým vojenským prostorem, kde je několik provizorních ocelových mostů a lávek. Většina z nich neovlivňuje proudění, ale jsou prakticky všechny v havarijním stavu a bylo by dobré je odstranit. Studie záplavových území toku Kamenice - 9 -

10 Studie záplavových území toku Kamenice

11 Přílohy: Tabulka výsledků výpočtů Název Staničení Kóta Q5 Q20 Q100 profilu dna hladina průtok hladina průtok hladina průtok ř.km m n.m. m n.m. m3/s m n.m. m3/s m n.m. m3/s p001 11, ,43 195,90 25,00 196,19 39,00 196,53 59,00 p002 11, ,42 197,83 25,00 198,04 39,00 198,21 59,00 p003 11, ,61 200,44 25,00 200,59 39,00 200,69 59,00 p005_sm 11, ,30 201,84 25,00 202,14 39,00 202,38 59,00 p007 12, ,44 203,23 25,00 203,59 39,00 203,77 59,00 p008_sm 12, ,28 203,22 25,00 203,56 39,00 203,81 59,00 p009 12, ,39 203,28 25,00 203,64 39,00 203,92 59,00 p010 12, ,31 204,80 25,00 205,21 39,00 205,65 59,00 p011 12, ,72 206,11 25,00 206,42 39,00 206,69 59,00 p012 13, ,51 207,89 25,00 208,18 39,00 208,46 59,00 p013_sm 13, ,47 208,06 25,00 208,40 39,00 208,78 59,00 p014 13, ,41 208,16 25,00 208,52 39,00 208,91 59,00 p015 13, ,27 209,83 25,00 210,27 39,00 210,70 59,00 p016 13, ,33 211,94 25,00 212,32 39,00 212,60 59,00 p017 14, ,68 214,44 25,00 214,87 39,00 215,19 59,00 p018 14, ,61 214,58 25,00 215,02 39,00 215,39 59,00 p019_sm 14, ,36 214,92 25,00 215,44 39,00 215,76 59,00 p020 14, ,99 215,03 25,00 215,54 39,00 215,86 59,00 p021 14, ,51 217,11 19,60 217,47 31,10 217,92 47,90 p022_sm 14, ,79 218,69 19,60 219,33 31,10 219,73 47,90 p023 15, ,81 221,77 19,60 221,98 31,10 222,33 47,90 p024 15, ,49 221,99 19,60 222,18 31,10 222,34 47,90 p025_j 15, ,23 222,26 19,60 222,40 31,10 222,52 47,90 p026 15, ,76 223,44 19,60 223,73 31,10 224,41 47,90 p027_sm 15, ,71 224,24 19,60 224,71 31,10 225,40 47,90 p028 15, ,88 224,31 19,60 224,78 31,10 225,53 47,90 p029 15, ,85 224,51 19,60 224,97 31,10 225,66 47,90 p030 15, ,49 226,61 19,60 226,97 31,10 227,33 47,90 p031_j 15, ,90 227,98 19,60 228,24 31,10 228,61 47,90 p032 15, ,19 228,00 19,60 228,26 31,10 228,62 47,90 p033 15, ,62 228,34 19,60 228,58 31,10 228,77 47,90 p034_sm 16, ,49 228,76 19,60 229,17 31,10 229,72 47,90 p035 16, ,81 229,04 19,60 229,43 31,10 230,01 47,90 p036 16, ,70 231,23 19,60 231,57 31,10 231,56 47,90 p037_j 16, ,31 231,57 19,60 231,97 31,10 232,40 47,90 p038 16, ,63 232,43 19,60 232,52 31,10 232,61 47,90 Studie záplavových území toku Kamenice

12 p039 16, ,00 232,75 19,60 233,04 31,10 233,47 47,90 p040 16, ,79 233,30 17,00 233,72 25,00 234,02 44,50 p041 16, ,53 236,78 17,00 237,02 25,00 237,68 44,50 p042_sm 16, ,64 237,37 17,00 237,73 25,00 238,45 44,50 p043 16, ,04 237,52 17,00 237,89 25,00 238,60 44,50 p044_sm 16, ,15 238,50 17,00 238,82 25,00 239,51 44,50 p045 17, ,89 243,11 17,00 243,53 25,00 244,28 44,50 p046_sm 17, ,76 243,40 17,00 243,78 25,00 244,50 44,50 p047 17, ,02 243,53 17,00 243,89 25,00 244,59 44,50 p048 17, ,47 243,86 17,00 244,23 25,00 244,94 44,50 p049_sm 17, ,26 245,78 17,00 246,20 25,00 247,59 44,50 p050 17, ,48 247,22 17,00 247,61 25,00 248,92 44,50 p051 17, ,42 249,02 17,00 249,47 25,00 250,39 44,50 p052_sm 17, ,74 249,21 17,00 249,65 25,00 250,59 44,50 p053 17, ,72 249,29 17,00 249,72 25,00 250,68 44,50 p054_sm 18, ,37 250,93 17,00 251,30 25,00 252,11 44,50 p055 18, ,40 251,56 17,00 251,96 25,00 252,74 44,50 p056 18, ,52 253,80 17,00 254,17 25,00 254,79 44,50 p057_j 18, ,30 254,00 17,00 254,43 25,00 255,15 44,50 p058 18, ,76 255,00 17,00 255,67 25,00 256,19 44,50 p059_sm 18, ,03 255,32 17,00 255,88 25,00 256,64 44,50 p060 18, ,90 255,55 17,00 256,07 25,00 256,86 44,50 p061 18, ,20 256,68 17,00 257,07 25,00 257,29 44,50 p062 18, ,73 259,66 17,00 259,95 25,00 260,82 44,50 p063_j 18, ,60 261,39 17,00 261,52 25,00 261,78 44,50 p064 18, ,57 262,03 17,00 262,18 25,00 262,47 44,50 p065 19, ,44 263,70 17,00 264,01 25,00 264,28 44,50 p066 19, ,88 265,49 17,00 265,83 25,00 266,14 44,50 p067 19, ,31 268,35 17,00 268,74 25,00 269,28 44,50 p071 19, ,72 272,68 17,00 272,98 25,00 273,28 44,50 p072_sm 19, ,04 272,84 17,00 273,16 25,00 273,55 44,50 p073 19, ,56 272,92 17,00 273,24 25,00 273,67 44,50 p074 20, ,70 275,68 17,00 275,70 25,00 276,35 44,50 p075 20, ,72 280,00 17,00 280,73 25,00 281,01 44,50 p076 20, ,21 280,47 17,00 281,07 25,00 281,44 44,50 p077 20, ,39 282,60 17,00 282,80 25,00 283,40 44,50 p078 20, ,06 282,88 17,00 283,14 25,00 283,71 44,50 p079_sm 20, ,30 283,15 17,00 283,38 25,00 283,92 44,50 p080 20, ,41 283,24 17,00 283,48 25,00 284,03 44,50 p081 20, ,94 284,01 17,00 284,12 25,00 284,62 44,50 p082_sm 20, ,93 284,27 17,00 284,57 25,00 285,03 44,50 p083 20, ,34 285,18 17,00 285,42 25,00 285,85 44,50 p084_j 21, ,17 285,32 17,00 285,58 25,00 286,12 44,50 p085 21, ,30 286,25 17,00 286,51 25,00 286,99 44,50 Studie záplavových území toku Kamenice

13 p086_sm 21, ,68 286,65 17,00 286,94 25,00 287,54 44,50 p087 21, ,91 286,58 17,00 286,75 25,00 287,45 44,50 p088 21, ,20 287,28 17,00 287,56 25,00 287,82 44,50 p089 21, ,54 289,35 17,00 289,53 25,00 290,15 44,50 p090_sm 21, ,05 289,75 17,00 289,93 25,00 290,58 44,50 p091 21, ,08 290,29 17,00 290,60 25,00 290,92 44,50 p092_sm 21, ,58 291,37 17,00 291,58 25,00 292,28 44,50 p093_l 21, ,31 292,08 17,00 292,29 25,00 293,11 44,50 p094_l 21, ,70 292,88 17,00 293,30 25,00 293,77 44,50 p095 21, ,09 292,90 17,00 293,10 25,00 293,64 44,50 p096 21, ,75 293,91 17,00 294,26 25,00 294,84 44,50 p097 21, ,06 293,88 17,00 294,26 25,00 294,85 44,50 p099_sm 21, ,19 294,22 17,00 294,38 25,00 294,90 44,50 p102 21, ,51 294,60 17,00 294,96 25,00 295,64 44,50 p103_l 21, ,92 295,14 17,00 295,45 25,00 296,12 44,50 p104 21, ,97 295,85 17,00 296,08 25,00 296,54 44,50 p106 21, ,40 296,37 17,00 296,70 25,00 297,41 44,50 p107_sm 21, ,68 296,49 17,00 296,81 25,00 297,53 44,50 p108 21, ,76 296,64 17,00 296,91 25,00 297,58 44,50 p109_sm 22, ,32 298,14 17,00 298,30 25,00 298,61 44,50 p110 22, ,52 298,54 17,00 298,79 25,00 299,34 44,50 p111 22, ,12 298,66 17,00 298,92 25,00 299,48 44,50 p112_j 22, ,00 299,87 17,00 300,42 25,00 300,81 44,50 p113 22, ,44 300,58 17,00 300,86 25,00 301,35 44,50 p114_l 22, ,47 301,59 17,00 301,89 25,00 302,43 44,50 p115 22, ,90 303,70 17,00 303,91 25,00 304,40 44,50 p116_sm 22, ,30 306,09 17,00 306,33 25,00 306,83 44,50 p117 22, ,22 306,38 17,00 306,63 25,00 307,17 44,50 p119 22, ,84 308,57 17,00 308,91 25,00 309,34 44,50 p121_j 22, ,00 310,08 17,00 310,37 25,00 310,87 44,50 p122 22, ,57 312,35 17,00 312,70 25,00 313,12 44,50 p123_l 23, ,63 314,79 17,00 315,08 25,00 315,49 44,50 p124 23, ,59 315,79 12,30 316,13 21,00 317,00 35,00 p125_sm 23, ,42 316,85 12,30 317,51 21,00 319,38 35,00 p126 23, ,45 316,97 12,30 317,67 21,00 319,60 35,00 p127 23, ,80 317,68 12,30 318,36 21,00 319,73 35,00 p128_sm 23, ,59 318,63 12,30 318,88 21,00 320,00 35,00 p129 23, ,69 318,79 12,30 319,09 21,00 320,17 35,00 p130 23, ,18 322,18 12,30 322,64 21,00 323,31 35,00 p131_sm 23, ,27 322,71 12,30 323,16 21,00 323,84 35,00 p132_s 23, ,59 323,37 12,30 323,79 21,00 324,39 35,00 p133 23, ,73 325,67 12,30 326,05 21,00 326,55 35,00 p134_sm 23, ,18 325,74 12,30 326,16 21,00 326,64 35,00 p135_j 23, ,79 326,67 12,30 327,05 21,00 327,56 35,00 Studie záplavových území toku Kamenice

14 p136_zm 24, ,01 338,24 12,30 338,67 21,00 339,30 35,00 p137 24, ,52 338,88 12,30 339,29 21,00 339,93 35,00 p138 25, ,74 348,36 12,30 348,81 21,00 349,35 35,00 p139_zm 25, ,62 350,94 12,30 351,49 21,00 352,27 35,00 p140 25, ,79 351,67 12,30 352,35 21,00 353,01 35,00 p141 25, ,20 355,75 12,30 356,01 21,00 356,34 35,00 p142_zm 25, ,52 356,33 12,30 357,30 21,00 357,71 35,00 p143 25, ,69 356,37 12,30 357,34 21,00 357,79 35,00 p144_sm 25, ,58 356,49 12,30 357,37 21,00 357,78 35,00 p145 25, ,78 356,62 12,30 357,48 21,00 357,94 35,00 p146 25, ,82 361,49 12,30 361,94 21,00 362,50 35,00 p147_zm 25, ,83 361,59 12,30 362,06 21,00 362,63 35,00 p148_zm 26, ,64 363,68 12,30 364,33 21,00 365,23 35,00 p149 26, ,02 364,50 12,30 364,99 21,00 365,84 35,00 p150 26, ,19 366,66 12,30 366,84 21,00 366,91 35,00 p151_zm 26, ,08 367,17 12,30 367,65 21,00 368,35 35,00 p152 26, ,33 368,21 12,30 368,66 21,00 369,30 35,00 p153 26, ,47 369,57 12,30 369,72 21,00 369,88 35,00 p153_zm 26, ,87 369,97 12,30 370,26 21,00 370,68 35,00 p154 26, ,86 370,63 12,30 371,15 21,00 371,90 35,00 p155 26, ,28 372,11 12,30 371,96 21,00 372,47 35,00 p156_zm 26, ,41 372,80 12,30 373,55 21,00 373,66 35,00 p157 26, ,05 373,49 12,30 374,05 21,00 374,56 35,00 p158 27, ,98 375,39 12,30 375,71 21,00 375,94 35,00 p159_zm 27, ,77 377,15 12,30 377,52 21,00 378,01 35,00 p160 27, ,80 377,50 12,30 378,01 21,00 378,82 35,00 p161 27, ,02 379,34 12,30 379,52 21,00 379,75 35,00 p162_zm 27, ,40 379,94 12,30 380,29 21,00 380,56 35,00 p163 27, ,56 380,98 12,30 381,48 21,00 382,17 35,00 p164 27, ,63 383,08 12,30 383,34 21,00 383,70 35,00 p165_zm 27, ,33 384,54 12,30 384,96 21,00 385,47 35,00 p166 27, ,12 385,51 12,30 385,78 21,00 386,20 35,00 p167 28, ,44 387,79 12,30 388,05 21,00 388,30 35,00 p168_zm 28, ,47 388,73 12,30 389,00 21,00 389,29 35,00 p169_sm 28, ,19 389,98 12,30 390,43 21,00 391,16 35,00 p170_zm 28, ,24 390,95 12,30 391,37 21,00 392,00 35,00 p171 28, ,22 391,39 12,30 392,01 21,00 392,90 35,00 p172 28, ,65 393,01 12,30 393,28 21,00 393,72 35,00 p173_zm 28, ,48 393,82 12,30 394,15 21,00 394,51 35,00 p174 28, ,03 394,47 12,30 394,92 21,00 395,61 35,00 p175 29, ,99 399,63 12,30 400,03 21,00 400,47 35,00 p176_sm 29, ,39 399,72 12,30 400,15 21,00 400,61 35,00 p177 29, ,43 399,92 12,30 400,56 21,00 401,48 35,00 p178 29, ,65 402,84 12,30 403,32 21,00 403,68 35,00 Studie záplavových území toku Kamenice

15 p179_sm 29, ,30 403,48 12,30 403,95 21,00 404,30 35,00 p180 29, ,97 404,24 12,30 404,70 21,00 405,36 35,00 p181_sm 29, ,54 408,24 9,30 408,37 17,10 408,39 31,10 p182_zm 29, ,24 409,92 9,30 410,20 16,10 410,36 25,10 p183 30, ,23 411,45 9,30 411,78 16,10 412,12 25,10 p184_sm 30, ,53 411,67 9,30 411,94 16,10 412,23 25,10 p185 30, ,70 411,86 9,30 412,26 16,10 412,85 25,10 p186_zm 30, ,02 412,14 9,30 412,94 16,10 413,55 25,10 p187 30, ,36 412,43 9,30 413,35 16,10 413,86 25,10 p188 30, ,88 412,82 9,30 413,42 17,10 413,90 31,10 p189_sm 30, ,99 417,10 9,30 417,59 17,10 418,25 31,10 p190 30, ,16 422,31 9,30 422,59 17,10 422,99 31,10 p191_zm 30, ,85 422,90 9,30 423,22 17,10 423,52 31,10 p192 31, ,25 423,69 7,60 424,17 14,00 425,12 25,40 p193 31, ,81 423,99 7,60 424,34 14,00 425,17 25,40 p194_zm 31, ,30 426,46 7,60 427,00 14,00 427,85 25,40 p195 31, ,80 427,15 7,60 427,59 14,00 428,44 25,40 p196_sm 31, ,74 428,78 7,60 429,27 14,00 430,34 25,40 p197 31, ,59 433,57 7,60 433,89 14,00 434,29 25,40 p198_zm 31, ,53 435,84 7,60 436,19 14,00 436,63 25,40 p199 31, ,57 436,22 7,60 436,43 14,00 436,67 25,40 p200_l 32, ,24 436,60 7,60 436,76 14,00 437,01 25,40 p201 32, ,86 437,29 7,60 437,41 14,00 437,53 25,40 p202_sm 32, ,58 437,69 7,60 437,94 14,00 438,37 25,40 p203 32, ,81 438,10 7,60 438,50 14,00 438,91 25,40 p204_sm 32, ,38 438,66 7,60 439,03 14,00 439,36 25,40 p205 32, ,55 439,66 7,60 440,04 14,00 440,44 25,40 p206_sm 32, ,53 439,98 7,60 440,28 14,00 440,58 25,40 p207 32, ,04 440,19 7,60 440,66 14,00 441,38 25,40 p208_l 32, ,07 442,37 7,60 442,83 14,00 443,19 25,40 p209_sm 32, ,91 447,89 7,60 448,52 14,00 449,10 25,40 p210_zm 33, ,89 449,12 7,60 449,74 14,00 450,42 25,40 p211a 33, ,05 454,73 7,60 455,11 14,00 455,60 25,40 p211_sm 33, ,47 454,97 7,60 455,52 14,00 455,97 25,40 Studie záplavových území toku Kamenice

16 Tištěné výstupy Studie obsahuje kromě digitálních výstupů, uložených na CD tyto tištěné výstupy a) Technická zpráva obsahující veškeré textové informace, přehledovou mapku zájmového území a podrobnou situaci v měřítku 1:5000 b) podélný profil v měřítku 1:100/2500 c) příčné profily v měřítku 1:500 (1:200) Digitální výstupy CD obsahuje tyto adresáře a soubory ROOT - START.EXE - spuštění aplikace - WebMapSv.EXE - runtime mapového serveru pro CD aplikaci - kamenice.htm - HTML stránky projektu - kamenice.wm3/cf3 - mapový projekt - online.exe - program pro starší verze oper. systému (Win95,98) HTML - adresář obsahující všechny HTML stránky projektu HTML/FOTO - adresář se všemi fotografiemi, zákresy objektů a videosekvencemi HTML/IMAGES - adresář obsahující pomocné obrázky a grafické výstupy konsumpčních křivek objektů DATA - adresář s vektorovými daty (SHP - WebMap, ArcView 3.x) DATA/FOTO - SHP fotodokumentace - DBF tabulka připojených fotografií - na tuto tabulku se vážou popisky ze situace DATA/MERENI - SHP geodetického zaměření (součástí je i DBF všech zaměřených bodů včetně identifikátoru a kódu) DATA/PROFILY - SHP příčných profilů, situační zákres se staničením DATA/STANICENI - SHP staničení po 10, 100 a 1000 m a osa toku DATA/ZAPLAVA - SHP záplavových čar pro jednotlivé průtoky a aktivní zóny RASTRY - adresář s mapovým podkladem - Zabaged2, HRR pro WebMap - PNG výkresy podélných a příčných profilů připojené do GIS VYPOCTY - adresář obsahující veškeré výpočtové soubory, funkční výpočtovou trať v HC VYPOCTY/VYPOCTY_HC - kamenice_vysledky.xls - tabulka vypočtených hodnot, hladiny ve všech profilech při jednotlivých průtocích Q5, 20, kamenice_kri*.hc1/out - výpočty všech hladin pro Q1 - Q100 pro stanovení měrných křivek průtoků - kamenice_q100.hc1/out - výpočty pro Q100 - kamenice_q20.hc1/out - výpočty pro Q20 - kamenice_q5.hc1/out - výpočty pro Q5 VYPOCTY/PODELNY_PROFIL - podélný profil ve formátu DGN/DXF (PNG, PLT) VYPOCTY/PRICNE_PROF - příčné profily ve formátu DGN/DXF (PNG, PLT) VYPOCTY/ZAMERENI - technická zpráva geodetického zaměření a výpis geodetických bodů Studie záplavových území toku Kamenice
