1 Magnetická technologie Magnetic technology Separace vířivými proudy eddy current separators

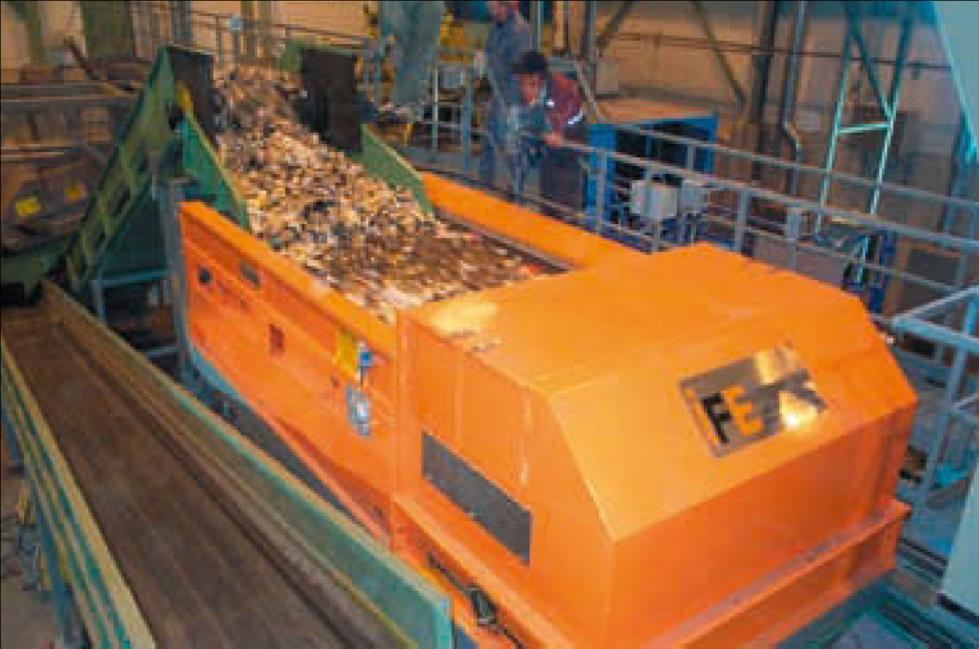

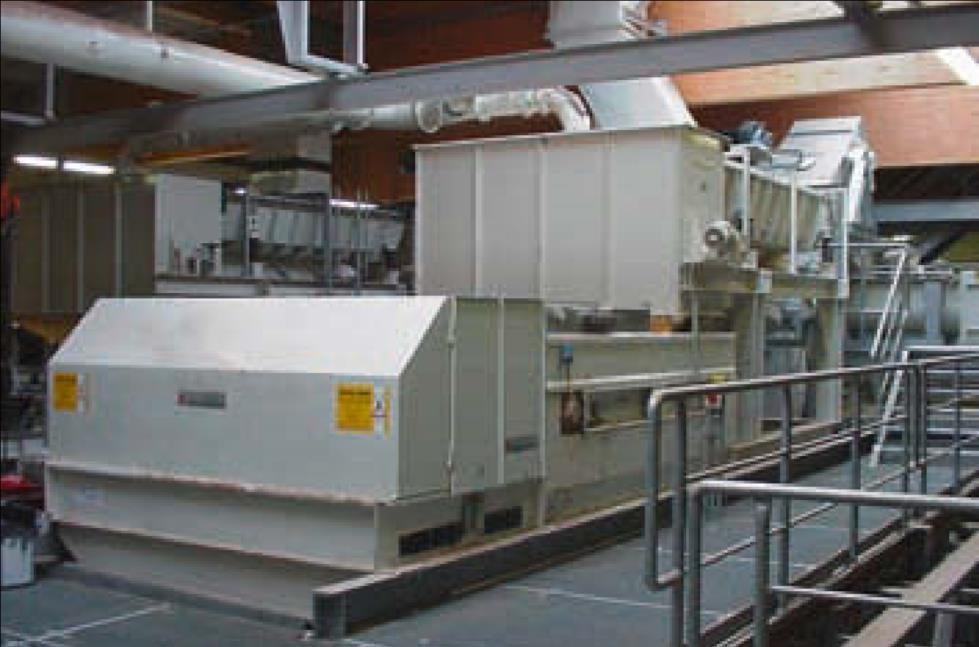

2 Dva systémy jedno zařízení Two systems - one source Rozsah použití Application range Separace vířivými proudy na zařízení IFE - Eddy Current Separator je založeno na oddělování neželezných kovových částí (hliník, měď, mosaz) ze sypkých materiálů všeho druhu. Oblasti použití spočívá zejména ve znovu získávání neželezných kovů z rozdrceného materiálu. Jedná se o recyklaci cenných materiálů při recyklaci písku, skla a ve slévárenství. Centrický systém dosahuje velmi vysokých specifických kapacit, zatímco excentrický systém je preferovaný systém pro třídění jemných materiálů. The IFE eddy current separators are used for separating non-ferrous metal parts (aluminium, copper, lead) from bulk material of all kinds. Areas of application are, among others, the recovery of non-ferrous metals from shredded material, recycling of valuable material and in glass and foundry sand recycling. The centric system reaches the highest specific capacities while the excentric system is the preferred system for fine materials. Výhody Advantages Vzhledem k mimořádně silnému permanentnímu magnetickému poli a vysoké rychlosti otáčení magnetického rotoru lze dosáhnout velmi dobré výsledky separace i při separaci malých a obtížně odstranitelných částic. Owing to the particularly strong permanent magnetic field and the high speed of the magnetic rotor, good separation results can be obtained even with small or difficult to separate materials.

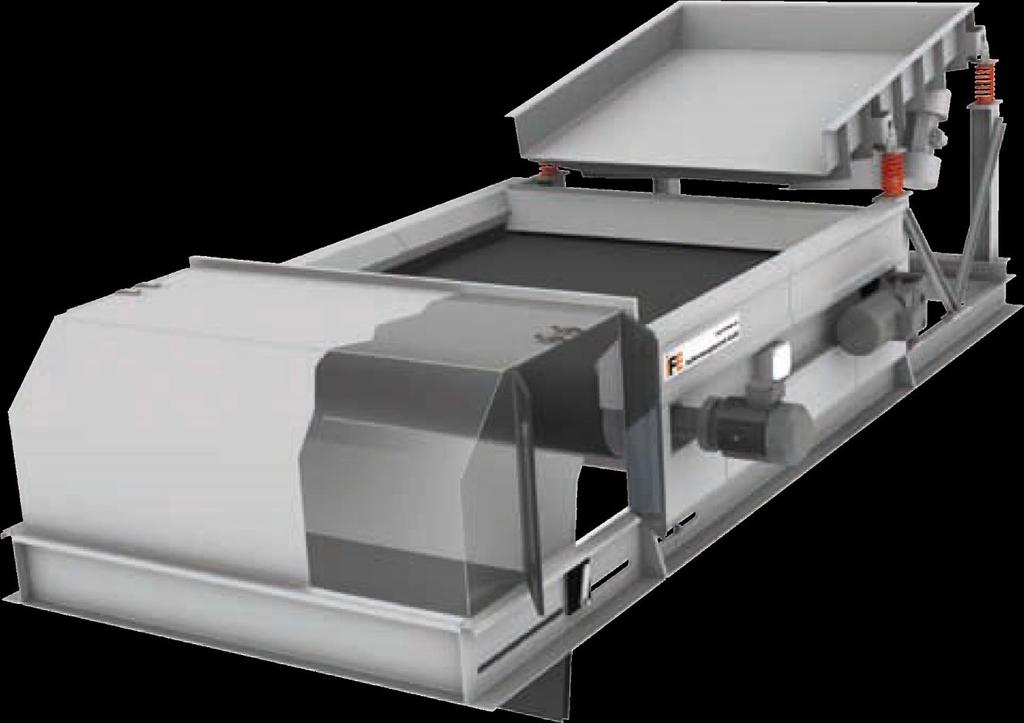

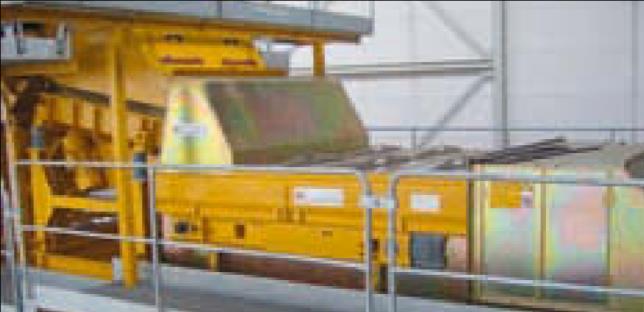

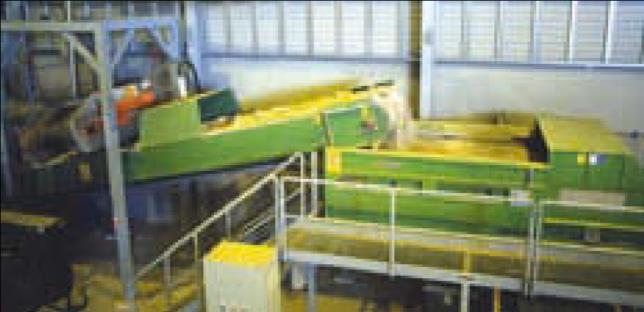

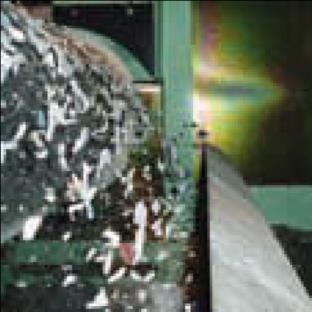

3 Specialista na oddělování neželezných kovů The specialist for NF-metals separation Provedení Construction IFE - Eddy Current Separator se skládá z dopravního pásu vybavený dvěma řemenicemi. Na vstupní straně dopravníku je válec poháněn převodovým motorem, čímž lze měnit rychlost pásu elektronicky a plynule. Soustava těsnění a zapouzdřena skříň brání vnikání cizích předmětů. Mimořádně silné, rychle rotující permanentní magnetický systém je umístěn v hlavním válci na výstupu z pásového dopravníku. Speciální konstrukce hlavního válce generuje pulsní magnetického pole. Rychlost otáčení rotoru magnetu lze změnit elektronicky což umožňuje plynule se přizpůsobit příslušným materiálovým vlastnostem separovaného materiálu. Celé zařízení je sestaveno na principu modulární konstrukce: dávkovací žlab / separátor vířivými proudy / oddělovací zařízení umístěného na základním rámu. Proto lze snadno toto zařízení přepravovat a smontovat. Separační jednotka může být vybavena druhým děličem určeným pro separaci feromagnetických částic včetně automatického seřizovacího zařízení. Sofistikovaná řídicí jednotka umožňuje optimální přizpůsobení specifickým vlastnostem dávkovací suroviny a tak zajišťuje ty nejlepší separační výsledky. The IFE eddy current separator consists of a belt conveyor with two pulleys. The pulley on the feeding side of the belt conveyor is driven by a gear motor, the belt speed is electronically infinitely variable. A labyrinth seal and a closed housing protects the bearings from ingress of foreign matter. An extremely strong, fast rotating permanent magnetic system is located in the head pulley of the belt conveyor. The special structure generates a pulse-like magnetic field, and it has an electronically, infinitely variable speed. The entire device can be a modular construction vibrofeeder/eddy current separator/separating unit mounted on a base frame and can therefore be easily transported and assembled. The separating unit can be equipped with a second splitter for separation of ferromagnetic particles and with an automatic adjusting device. A complex control cabinet unit guarantees the best adjustment to the specific feed material resulting in the best separation.

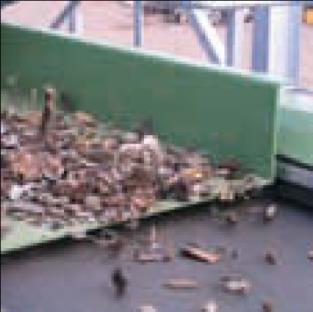

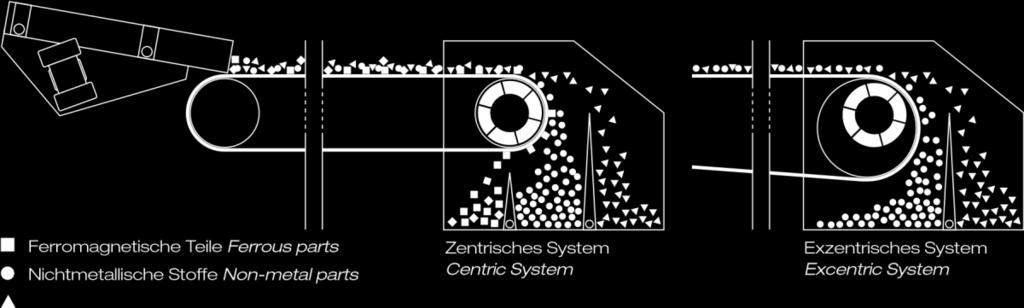

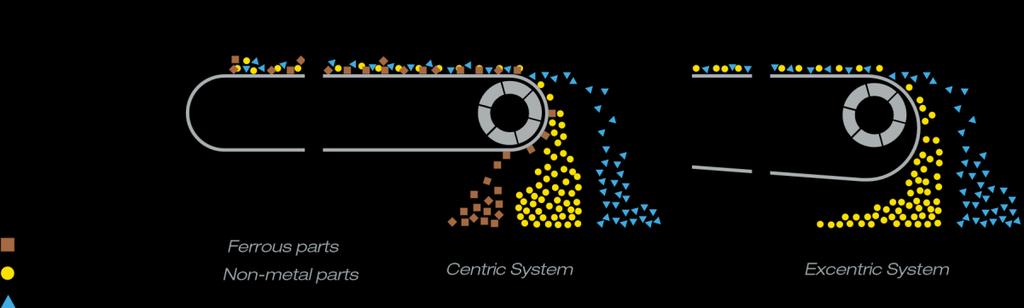

4 Princip Operating principle Optimalizovaná separace neželezných kovů Optimized NF-metals separation Obecně separátory neželezných kovů pracují na principu působení vířivých proudů na materiály s různou elektrickou vodivostí. Fyzikální princip vířivých proudů je založen na střídajícím se magnetickém poli, kde se střídá severní a jižní pól magnetu. Vychází z principu, že neželezný kov, který se dostane do střídavého magnetického pole, si vytvoří vlastní vnitřní proud, který se obecně nazývá vířivým proudem. Materiál, který má být oddělen, se v našem zařízení dopravuje přes pásový dopravník v co nejtenčí vrstvě až do oblasti rychle rotujícího magnetického pole v oblasti řemenice hlavního válce na výstupní straně. Magnetické pole indukuje vířivé (vnitřní) proudy, které vytváří další, vířivé magnetické pole kolem každé jednotlivé částice neželezného kovu. Toto jejich vnitřní magnetické pole působí proti permanentnímu magnetickému poli magnetického rotoru (indukčního válce). Vytvořená vzájemně se odpuzující silová pole, dávají silný impuls částicím neželezných kovů a ta jsou vymršťována z proudu dopravovaného materiálu. V případě centrického systému jsou feromagnetické částice obsažené v toku separovaného materiálu přepravovány pásovým dopravníkem přes hlavní válec a jsou tak odděleny od proudu materiálu až pod válcem za jeho osou. Pro dobré výsledky separace je vhodné docílit rovnoměrné tenčí rozložení vrstvy s pravidelnou velikosti částic. Je-li počet feromagnetických dílů v toku materiálu větší, měly by být předem odděleny. Disponujeme oběma typy magnetických rotorů: symetricky umístěný centrický systém vyšší specifické kapacity excentricky umístěný excentrický systém - pro třídění jemných materiálů NE-Železné kovy Non-ferrous metals The material to be separated is transported over the belt conveyor in a layer as thin as possible and gets to the area of the fast rotating magnetic field of the head pulley at the discharge side. This induces eddy currents which build up a magnetic field around each particle of non-ferrous metal, the magnetic field opposing the permanent magnetic field of the magnetic rotor. Therefore a strong impulse is exerted on the parts of non-ferrous metals, throwing these particles off the stream of the conveyed material. Ferromagnetic parts contained in the stream of material are moreover transported with the centric system with the belt conveyor around the head pulley and are thus separated from the stream of material. For good separation results, an even distribution in one single layer with regular sized particles is advisable. If there is a greater number of ferromagnetic parts in the stream of material, these should be pre-separated.

5 Speciální vlastnosti IFE - Eddy Current Separátoru Special functions W Zvláště silné pulzní magnetické pole díky optimálnímu využití magnetických materiálů W Hluboké působení magnetického pole W Kompletní ovládání magnetického separátoru a podávacího žlabu W Elektronická nastavení rychlosti vibračního podavače, dopravníkového pásu a magnetického rotoru umožňující optimální přizpůsobení separace jednotlivým materiálovým vlastností materiálu W Rychlost posuvu (pásu) od 0,8 do 3,4 [m/s] W Rychlost otáčení rotoru magnetu 600 až 2500 [ot./min] W Sledování funkce a regulace rychlosti dopravníkového pásu a otáčení magnetického rotoru W Sledování pásu pásového dopravníku W Stop dávkování na pásový dopravník při výpadku proudu díky regenerativní zpětné vazby magnetického rotoru pro ovládání motoru hnacího pásu W Nízké nároky na údržbu, robustní konstrukce W Elektronické nastavení rozdělovače pomocí posuvného systému zdvihu ozubeného kola (Schubspindelhubgetriebeanlage) - (volitelně) W A particularly strong magnetic field through an optimum use of the magnetic material W A good deep action of the magnetic field W A complete control for the magnetic separator and the vibrofeeder W Electronic speed adjustment of the vibrofeeder, the belt conveyor and the magnetic rotor for an optimum adaptation to the respective material characteristics W Belt speed of 0, 8 to 3, 4 [m/s] W Speed of the magnetic rotor from 600 to 2500 [rpm] W Functional control and control of the speed of the belt and magnetic rotor W Control of belt tracking W Empty feeding of the belt conveyor in case of voltage loss through generator return feeding of the magnetic rotor for actuation of the belt driving motor W Low-maintenance and solid construction W Electronic splitter adjustment by means of sliding spindle lift gear system (option)

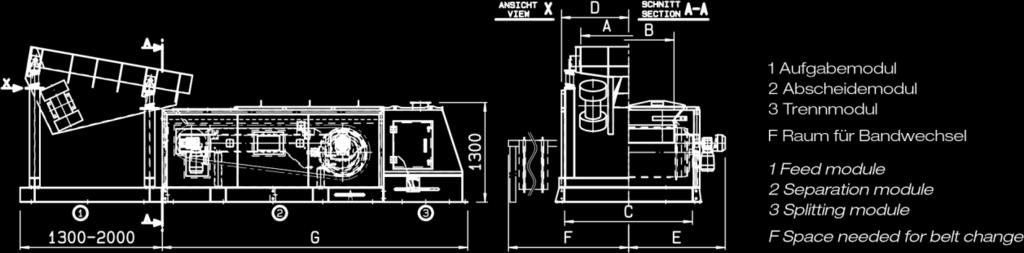

6 1 Podávací modul 2 Separační modul 3 Rozdělovací modul F Prostor pro výměnu pásu 1 Feed module 2 Separation module 3 Splitting module F Space needed for belt change Centrický Systém INP 400 / Centric System INP 400 Typ / Model A Rozměry / Rozměry [mm] B C D E F G Pohon pásu belt drive [kw] Pohon Rotoru rotor drive [kw] Hmotnost weight [kg] INP 400x , INP 400x , INP 400x ,5 7, INP 400x , INP 400x , INP 400x , Excentrický Systém INPX 650/400 / Excentric System INPX 650/400 Typ / Model A Rozměry / Rozměry [mm] B C D E F G Pohon pásu belt drive [kw] Pohon rotoru rotor drive [kw] Hmotnost weight [kg] INPX 650x , INPX 650x , INPX 650x ,5 7, INPX 650x , INPX 400x , INPX 400x , Rozměry jsou pouze orientační a závisí na konečném návrhu a montážní instalaci. Technické údaje podléhají změnám. Dimensions are guidelines only and depend on the design and installation situation. Technical data subject to change.

7 Rozsah dodávky Scope of supply Standardní rozsah dodávky Standard scope of supply W Centrický (INP), nebo excentrický (INPX) separační modul W Daný počet magnetických pólů v závislosti na aplikaci W Dělící modul W Rám W Řídící jednotka Vstupní materiál Raw material W Centric (INP) or excentric (INPX) separation module W Number of magnetic bars depending on duty W Splitting module W Frame W Control cabinet Volitelné zařízení Optional features W Rozvor dle požadavků zákazníka W Dávkovací modul = dopravník žlab W Kryt W ATEX zóna 22 W Výsypka W Automatické mazání W Čištění pásu Neželezné kovy W Distance c/c acc. to request NF-metals W Cover W Feed module = pan feeder W ATEX zone 22 W Downstream chutes W Automatic greasing system W Belt scraper

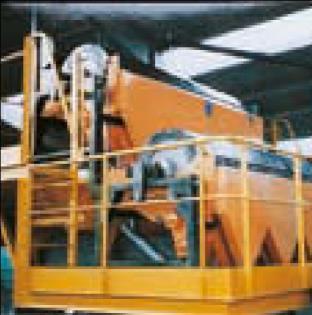

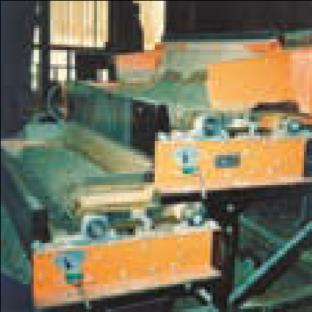

8 Čisté řešení a clean solution Nad pásový separátor Overband Separator Bubnový pásový separátor Belt Drum Separator ife aufbereitungstechnik gmbh Vysoko intenzivní odlučovač High Intensity Separator 3340 Waidhofen an der Ybbs Austria Patertal 20 phone fax mail mhd.vk@ife-bulk.com net Váš blízký partner Your local partner Mokrý bubnový separátor Wet Drum Separator třídění na základě vlastností separation through properties
