1 ~ - -:' ''i..' ' IZAKLADNA, TS-MOP NEOPRAVOVANEHO TECHNICKA, SPECIFlKACE, MATERIALU MATERIALU OSOBNIHO v, POUZITI Stredisko vyvoje, Cislo vydanf: vyzkumu a zkusebnictvf vystrojnf sluzby a PHM Pro vyrobu 1. NCAGE: 9S14G KCM: Vytisk jediny Pocet listu: 17 Pocet pifloh: 0 Kalhoty odevu dvoudilneho nepromokaveho pro pffslusnfky inzenyrske letecke sluzby Zpracovatel TS-MOP: zpracovatel Stredisko vyvoje, vyzkumu a zkusebnictvi vystrojni sluzby aphm TS-MOP sehvaluje za zpraeovatele: odpovedny pracovnik (funkce, imeno a pifjmenf) vedecky pracovnfk podpis \ q datum Be. Marta PALAsKOVA , 2012 organizace odpovedny pracovnfk podpis - razftko datum (funkce, imeno a pffjmenf) l Zakladna neopravovaneho naceln~ ~J t"w: insi' E ~EN I materialu TS-MOP schvaluie: organizace Velitelstvf sil podpory pplk. Ing. Jiif STIRBA. odpovedny pracovnik (funkce, imeno a prfjmenf) Nacelnfk oddelenf vystrojnf sluzby nnlk. Ing. Zdenek sir.-, :tn podpis -.razftko _o ~"", _ ~ J- / rj. ~ :::....-' '' ~ r: I....~ datum Platnost TS-MOP ode dne schvaleni, Index Zmena Datum Provedl Index Zmena Datum Provedl a e I b f c g d h

2 VOJENSKÉ ZAŘÍZENÍ 8521 BRNO 1. vydání Únor 2012 TECHNICKÁ SPECIFIKACE MATERIÁLU OSOBNÍHO POUŽITÍ PRO VÝROBU TS-MOP inženýrské letecké služby KČM:

3 Číslo změny Přehled změn v TS-MOP Předmět změny TS-MOP Platnost od Strana číslo Změnu provedl, datum 3

4 OBSAH TS-MOP Schvalovací list Čelní list Přehled změn Obsah TS-MOP Názvosloví, použité zkratky a souvisící citované dokumenty Kapitola 1 VŠEOBECNÁ ČÁST Kapitola 2 URČENÍ PRODUKTU Kapitola 3 TECHNICKÝ POPIS Kapitola 4 DALŠÍ ÚDAJE Kapitola 5 POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ Kapitola 6 POKYNY PRO POUŽÍVÁNÍ Kapitola 7 POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ Kapitola 8 POKYNY PRO EKOLOGICKOU LIKVIDACI Kapitola 9 SPECIFIKACE POUŽITÉHO MATERIÁLU Kapitola 10 TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU Kapitola 11 VELIKOSTNÍ SORTIMENT Kapitola 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY Kapitola 13 TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 4

5 Názvosloví, použité zkratky a souvisící citované dokumenty Názvosloví: Dodavatel Jakost Kontrola Odběratel Oprava Produkt Smlouva Udržovatelnost Zkouška Životnost osoba (fyzická i právnická), která vyrábí, dodává nebo jen navrhla produkt, a v případech stanovených nařízením vlády též osoba, která sestavuje, balí, zpracovává, nebo označuje produkt, za který odpovídá podle zákona č. 22/1997 Sb., a který hodlá uvést na trh pod svým jménem. stupeň splnění požadavků souborem inherentních znaků. ověřování shody měřením, pozorováním, zkoušením nebo srovnáváním významných charakteristik objektu. organizační celek rezortu Ministerstva obrany u kterého se bude produkt používat, nebo který je smlouvou určen k převzetí zboží, nebo organizační celek, v němž je zařazen zpracovatel TS-MOP. fyzický zásah prováděný za účelem obnovy požadované funkce nebo vzhledu produktu, který nevyhovuje požadavkům stanoveným v TS-MOP. platí definice uvedená v ČSN EN ISO 9000:2006, avšak pro účely těchto TS- MOP se jedná o výrobky, služby nebo materiály patřící do majetkového uskupení 2.1 (materiál osobního použití). obchodně závazkový vztah ve smyslu platného právního předpisu uzavřený mezi kupujícím a prodávajícím. schopnost objektu v daných podmínkách používání setrvat ve stavu nebo se vrátit do stavu, v němž může plnit požadovanou funkci, jestliže se údržba provádí v daných podmínkách a používají se stanovené postupy a prostředky. stanovení (hodnoty) jednoho nebo několika znaků podle určitého postupu. schopnost výrobku plnit požadovanou funkci v daných podmínkách používání a údržby do dosažení mezního stavu. Použité zkratky: ČSN KČM TS-MOP NCAGE NSN RN Česká technická norma Katalogové číslo majetku Technická specifikace materiálu osobního použití kód NATO přidělený výrobci a dodavateli skladové číslo NATO referenční číslo 5

6 Souvisící dokumenty: Zákon č. 40/1964 Sb., Zákon č. 513/1991 Sb., Zákon č. 137/2006 Sb., Zákon č. 219/1999 Sb., Zákon č. 309/2000 Sb., občanský zákoník, ve znění pozdějších předpisů obchodní zákoník, ve znění pozdějších předpisů o veřejných zakázkách, ve znění pozdějších předpisů o ozbrojených silách České republiky, ve znění pozdějších předpisů. o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, ve znění pozdějších předpisů Zákon č. 412/2005 Sb., o ochraně utajovaných informací a o bezpečnostní způsobilosti, ve znění pozdějších předpisů. Zákon č. 634/1992 Sb., o ochraně spotřebitele, ve znění pozdějších předpisů Zákon č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů Zákon č. 102/2001 Sb., Zákon č. 185/2001 Sb., Vyhláška MPO č. 92/1999 Sb., Vyhláška MPO č. 93/1999 Sb., Vyhláška MO č. 5/2001 Sb., o obecné bezpečnosti výrobků a o změně některých zákonů, ve znění pozdějších předpisů o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů kterou se stanovuje způsob označování textilních výrobků údaji o složení materiálu, ve znění pozdějších předpisů kterou se stanovují postupy pro kvantitativní analýzu dvousložkových směsí textilních vláken, ve znění pozdějších předpisů kterou se stanoví náležitosti katalogizační doložky, vzory tiskopisů žádostí, oznámení a přehledů souvisejících s katalogizací a vzor osvědčení o způsobilosti zpracovávat návrh katalogizačních dat o výrobku Vyhláška MŽP č. 383/2001 Sb., o podrobnostech nakládání s odpady, ve znění pozdějších předpisů Odborné pokyny ředitele Sekce logistiky MO Technické specifikace materiálu osobního použití čj / ČSN EN ISO 9001 Systémy managementu kvality - Požadavky ČSN EN ISO 105-A 01 Textilie - Zkoušky stálobarevnosti - Část A 01: Všeobecné principy zkoušení. ČSN EN A 02 Textilie. Zkoušky stálobarevnosti. Část A 02: Šedá stupnice pro hodnocení změny odstínu (ISO 105-A02:1993). ČSN EN A 03 Textilie. Zkoušky stálobarevnosti. Část A 03: Šedá stupnice pro hodnocení zapouštění (ISO 105-A03:1993). ČSN EN ISO 3758 Textilie - Symboly pro ošetřování. 6

7 ČSN EN Textilie Plošné textilie Zjišťování plošné hmotnosti pomocí malých vzorků ČSN EN Textilie. Tkaniny. Konstrukce. Metody analýzy. Část 2: Stanovení dostavy (mod ISO :1984) ČSN EN ISO 2060 Textilie Nitě na návinech Zjišťování jemnosti (délkové hmotnosti) pásmovou metodou ČSN EN Textilie. Stanovení odolnosti plošných textilií vůči povrchovému smáčení (zkrápěcí metoda) (idt ISO 4920:1981) ČSN EN Textilie.Stanovení nepromokavosti plošných textilií Bundesmannovou zkouškou deštěm. ČSN EN ISO 6330 Textilie Postupy domácího praní a sušení pro zkoušení textilií ČSN EN ISO 5077 Textilie Zjišťování změn rozměrů po praní a sušení ČSN EN ISO Textilie Zjišťování odolnosti plošných textilií v oděru metodou Martindale Část 2: Zjišťování poškození vzorku ČSN EN ISO Textilie - Tahové vlastnosti plošných textilií Část 1: Zjišťování maximální síly a tažnosti při maximální síle pomocí metody Strip ČSN EN ISO Textilie Vlastnosti plošných textilií při dotržení Část 4: Zjišťování síly při dotržení u zkušebních vzorků ve tvaru jazýčku (metoda s dvojím nastřižením) ČSN EN Textilie Zjišťování fyziologických vlastností Měření tepelné odolnosti a odolnosti vůči vodním parám za stálých podmínek (zkouška pocení vyhřívanou destičkou) (ISO 11092:1993) ČSN EN Textilie Stanovení odolnosti proti pronikání vody Zkouška tlakem vody (idt ISO 811:1981) ČSN EN 530 Odolnost materiálů ochranných oděvů proti oděru Metody zkoušení ČSN EN ISO 105-E04 Textilie Zkoušky stálobarevnosti Část E04: Stálobarevnost v potu ČSN EN ISO 105-X12 Textilie Zkoušky stálobarevnosti Část X12: Stálobarevnost v otěru ČSN EN ISO 105-C06 Textilie Zkoušky stálobarevnosti Část C06: Stálobarevnost v domácím a komerčním praní ČSN EN ISO 105-B04 Textilie Zkoušky stálobarevnosti Část B04:Stálobarevnost v umělé povětrnosti: zkouška s xenonovou výbojkou ČSN EN ISO Textilie povrstvené pryží nebo plasty Stanovení vlastností jednotek balení Část 2: Zjišťování celkové plošné hmotnosti, plošné hmotnosti povrstvení a plošné hmotnosti základní textilie ČSN EN ISO 1421 Textilie povrstvené pryží nebo plasty Stanovení pevnosti a tažnosti ČSN EN ISO 105-B02 Textilie Zkoušky stálobarevnosti Část B02: Stálobarevnost na umělém světle: zkouška xenonovou výbojkou ČSN EN ISO 105-E01 Textilie - Zkoušky stálobarevnosti Část E01: Stálobarevnost ve vodě ČSN Názvosloví vad tkanin. ČSN Lidské tělo. Oděvní názvosloví. ČSN Oděvní názvosloví. Střihy. ČSN Oblečení a doplňky oblečení. Terminologie. ČSN Oděvní názvosloví. Části a detaily oděvů. ČSN Oděvní názvosloví. Technologie. ČSN Textilie a textilní výrobky Značení. ČSN Vrchní oděvy. Klasifikace. ČSN Názvosloví vzhledových konfekčních chyb. 7

8 ČSN ČSN ČSN ČSN Oděvy. Společná ustanovení. Švy a šití. Názvosloví a označování. Oblečení a doplňky oblečení. Metodika měření rozměrů hotových výrobků. Šicí nitě. Společná ustanovení. KAPITOLA 1 - VŠEOBECNÁ ČÁST 1.1 Technická specifikace materiálu osobního použití (TS-MOP) je dokumentem ve vlastnictví rezortu Ministerstva obrany, který vymezuje konstrukci, rozměry, požadované vlastnosti, velikosti a další jakostní znaky produktu. TS-MOP dále určuje podmínky pro výrobu, kontrolu, zkoušení, používání, údržbu, opravy, balení, přejímku, skladování, značení a likvidaci produktu. Je-li na výrobek vyžadováno státní ověřování jakosti ve smyslu zákona č. 309/2000 Sb., o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, je TS-MOP, společně s dokumentací dodávanou dodavatelem v souladu se zadávací dokumentací veřejné zakázky a kupní smlouvou, dokumentací výrobku ve smyslu 20, odst. 3 tohoto zákona. KAPITOLA 2 - URČENÍ PRODUKTU 2.1 inženýrské letecké služby (dále jen kalhoty) jsou určené pro pozemní letecký personál k ochraně proti dešti a za nepříznivých povětrnostních podmínek při bojové činnosti a výcviku. KAPITOLA 3 - TECHNICKÝ POPIS 3.1 Kalhoty - přední a zadní díl tvořen jedním dílem, v přední části kapesní průhmaty. Rozparek je otevřený, pasový límec na knoflík. V podkolenní části jsou všity klíny, dolní kraj se stahovací tkanicí. 3.2 Přední a zadní díl tvořený jedním dílem, v přední části kalhot v místech bočních a stehenních kapes jsou zhotoveny kapesní průhmaty dlouhé 280 mm, tvořené dvěmi lištami širokými 20 mm, konce kapesních průhmatů jsou zpevněny dvojitým uzašitím. Průhmaty překryté našitou 60 mm širokou a 360 mm dlouhou lištou se dvěma stuhovými uzávěry o rozměrech 20 x 50 mm, našitými dvakrát po obvodu. Lišta je ze tří stran prošita v šířce 1 mm a 7 mm, boční strany lišty jsou zajištěny prošitím dvakrát po obvodu, našitá strana lišty je prošitá v šířce 7 mm. Průhmaty jsou umístěny zrcadlově shodnost pravé a levé strany. 3.3 Rozparek - otevřený, v dolní části zajištěný proti vytržení uzašitím. 3.4 Pasový límec - přinechaný, podehnutý v šířce 25 mm, stažený pruženkou a stahovací tkanicí, vyústěnou v lícní části na pravé straně obuvnickým kroužkem, na levé straně tunýlkem. Tkanice je zabezpečena proti vyvlečení uzašitím v zadní části kalhot v sedovém švu, konce tkanice mají koncovky. Pasový límec je zapínaný na knoflík. Obuvnický kroužek je zajištěný proti vytržení podložením. 3.5 Klíny - v místech bočních švů v podkolenní části jsou všity klíny, u dolního kraje se 8

9 stuhovými uzávěry o rozměrech 20 x 100 mm, dolní okraj klínu je podehnutý a v šířce 6 mm prošitý. 3.6 Dolní kraj kalhot - je ukončen 15 mm širokým tunýlkem se stahovací tkanicí zabezpečenou proti vyvlečení uzašitím, konce tkanice jsou zataveny a opatřeny uzlem. 3.7 Zpracování šití na základním šicím stroji se současným ořezem, švové záložky 5 mm široké. Začátek a zakončení strojového šití zajištěno zpětným uzašitím nejméně 10 mm dlouhým. Počet stehů: 4 stehy na 10 mm šití ±1 steh. Svařování termopáskou 22 mm širokou, páska je přivařená středem, šířka švové záložky nesmí přesáhnout 6 mm. Švy musí být rovné s pravidelnými rovnoměrně utaženými stehy a pružné natolik, aby se při natažení netrhaly a konce nití musí být odstřiženy. Všechny namáhané části musí být zpevněné a zabezpečené proti vytržení uzávěrkami nebo dvojitým uzašitím. Šití nebo ozdobné prošití nesmí způsobovat stažení nebo vrásnění švů. 3.8 Veškeré zadané rozměry (kapes, zdrhovadel, apod.) musí být v proporčním souladu s jednotlivě vystupňovanými velikostmi, v kapitole 3 jsou stanovené pro kalkulační velikost, není li specifikováno na konkrétní velikosti. 3.9 Konstrukční provedení součástky musí být v souladu s určením výrobku - kapitola 2, součástka musí být plně funkční a z hlediska konstrukce nebránit v pohybu uživatele s tělesnými rozměry odpovídajícími dané velikosti. KAPITOLA 4 - DALŠÍ ÚDAJE 4.1 Seznam položek Seznam položek P.č. KČM NSN Název RN NCAGE inženýrské letecké služby TS-MOP I./1 9S14G inženýrské letecké služby 170/78 TS-MOP I./2 170/78 9S14G inženýrské letecké služby 170/88 inženýrské letecké služby 170/100 inženýrské letecké služby 170/112 inženýrské letecké služby 170/124 inženýrské letecké služby 182/78 TS-MOP I./3 170/88 9S14G TS-MOP I./4 170/100 9S14G TS-MOP I./5 170/112 9S14G TS-MOP I./6 170/124 9S14G TS-MOP I./7 182/78 9S14G TS-MOP I./8 182/88 9S14G 9

10 P.č. KČM NSN Název RN NCAGE inženýrské letecké služby 182/88 TS-MOP I./ inženýrské letecké služby 182/ /100 9S14G inženýrské letecké služby 182/112 inženýrské letecké služby 182/124 inženýrské letecké služby 194/78 inženýrské letecké služby 194/88 inženýrské letecké služby 194/100 inženýrské letecké služby 194/112 inženýrské letecké služby 194/ Položky výrobku, určené k zabezpečení životního cyklu 4.2 Kompletační seznam NEVYUŽITO TS-MOP I./10 182/112 9S14G TS-MOP I./11 182/124 9S14G TS-MOP I./12 194/78 9S14G TS-MOP I./13 194/88 9S14G TS-MOP I./14 194/100 9S14G TS-MOP I./15 194/112 9S14G TS-MOP I./16 194/124 9S14G P.č. KČM Název Množství TS MOP inženýrské letecké služby 1 TS-MOP KAPITOLA 5 - POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ 5.1 Výrobce musí mít v rámci svého systému managementu jakosti zaveden proces monitorování a měření, který musí být v souladu s normou ČSN EN ISO Tento proces musí být dokumentován včetně metodik pro monitorování a měření jednotlivých parametrů v průběhu výroby a při výstupní kontrole. Výrobce musí být schopen doložit splnění parametrů výrobku uvedených v kapitolách 3 a 9 až 13 této TS-MOP. KAPITOLA 6 - POKYNY PRO POUŽÍVÁNÍ 6.1 Ukazatele udržovatelnosti jednotlivých výrobků jsou uvedeny na textilní etiketě formou symbolů pro ošetřování viz. Kapitola 7. 10

11 KAPITOLA 7 - POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ 7.1 Balení - blůza se balí po 1 kusu do sáčku z PE, který se opatří etiketou s čárovým kódem a dále se vkládají po 15-ti kusech do krabice z pětivrstvé lepenky. Do krabice jsou vkládány součástky v jedné velikosti. Krabice, která obsahuje jiný počet, musí být označena. Každá krabice je zajištěna proti otevření (přelepením nebo převázáním) a označena etiketou s údaji: výrobce, název výrobku, velikost, počet kusů, rok výroby, čárový kód a vojenský znak zkřížené meče. Krabice má rozměry (450 ±5) mm x (360 ±5) mm x (350 ±5) mm, objem 0,0567 m 3, hmotnost nabalené krabice nesmí přesáhnout 15 kg. 7.2 Skladování - výrobky se skladují v suchých, čistých a uzavřených skladovacích prostorách minimálně 1 m od topných těles a bez přímého vlivu slunečních paprsků, při teplotě 0-30 C a relativní vlhkosti maximálně 70 %. Sklady jsou zabezpečeny proti hmyzu a drobným hlodavcům. Za těchto podmínek je doba skladovatelnosti 10 let. 7.3 Značení Značení výrobku - textilní etiketou v barvě základního materiálu (písmo černé), po obvodě našitou z rubní strany na pravém zadním dílu, cca 30 mm od horního okraje. Etiketa obsahuje tyto údaje: Obsahuje tyto údaje: - Název výrobku (lze uvést zkrácený název). - Výrobce - Velikost - Materiálové složení v plném znění (viz. Vyhláška MPO č. 92/1999 Sb.) - Symboly pro ošetřování dle ČSN EN ISO 3758 ( ) - Datum výroby ve tvaru mm/rrrr ( měsíc/rok např. 06/2006) - Vojenský znak - zkřížené meče. Značení na textilní etiketě musí být stálobarevné a čitelné i po údržbě, po dobu životnosti, velikost písma min. 3 mm. KAPITOLA 8 - POKYNY PRO EKOLOGICKOU LIKVIDACI 8.1 Likvidace výrobků se provádí v souladu se zákonem č.185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů a v souladu s příslušnými prováděcími předpisy v platném znění. 11

12 KAPITOLA 9 - SPECIFIKACE POUŽITÉHO MATERIÁLU 9.1 Základní materiál Polyesterová tkanina s impregnací, keprové vazby s jednostranným zátěrem (rubové strany) z polyuretanu, který je paropropustný a nepromokavý. Zelený potisk - čtyřbarevný zelený potisk AČR. Vzor musí odpovídat potisku AČR. Podklady pro tvorbu šablony a dezenu potisku AČR včetně odborné pomoci poskytuje VOP-026 Šternberk, s.p. lokalita Brno, Veslařská 230, BRNO. 9.2 Ostatní materiál - barevné provedení šicích nití, zdrhovadel, stuhových uzávěrů a ostatních pomocných materiálů musí být v odstínech základního materiálu. Kovové části musí mít patinovaný povrch nebo odstín základního materiálu. 1. Stiskací knoflík 2. Obuvnický kroužek s podložkou 3. Svařovací páska, š.22 mm 4. Šicí nitě 5. Pruženka, š. 20 mm 6. Stuhový uzávěr smyčka 20 mm 7. Stuhový uzávěr háček 20 mm 8. Stahovací šňůra 9. Šňůrový regulátor 10. Koncovka 11. Textilní etiketa. 12

13 KAPITOLA 10 - TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU Technické parametry materiálu P. č. Parametr Požadováno Zkušební normy 1 Materiálové složení polyesterová tkanina Vyhláška MPO jednostranně povrstvená 92/1999 Sb. z rubní strany polyuretanem Vyhláška MPO 93/1999 Sb. 2 Barva čtyřbarevný zelený potisk (dle předlohy) 3 Vazba podkladové textilie keprová (3/2) ČSN Dostava na 10 cm min. osnova/útek 425/250 ČSN EN (orientační) 5 Plošná hmotnost nánosované tkaniny 140 ±15 % ČSN EN ISO (g/m²) z toho: - tkanina (g/m²) - nános (g/m²) 102 ±5 % 30 ±15 % 6 Pevnost v tahu osnova / útek (N) min. 800/700 ČSN EN ISO základní tkanina 7 Pevnost v tahu osnova / útek (N) min. tkanina se zátěrem 1000 / 750 ČSN EN ISO 1421, Metoda 1 8 Odpor proti průniku vody: 600 ČSN EN (cm vodního sloupce) min. 9 Odpor propustnosti vodních pár R et 20 ČSN EN (m² Pa/W) max. ISO Tepelná propustnost (W/m² K) max. 33 ČSN EN Stálost vybarvení (stupeň) min v chemickéčištění v suchém otěru na světle v praní 40 C 3-4/ ve vodě 3-4/3 ČSN EN ISO 105-D01 ČSN EN ISO 105-X12 ČSN EN ISO 105-B02 ČSN EN ISO 105-C06 ČSN EN ISO 105-E01 16 Všechny švy (i křížové) utěsněné speciální páskou musí odolávat tlaku 0,2 baru (vodního sloupce) po dobu 2 minuty a to u materiálu v novém stavu i po 5 x praní při 40 C ČSN EN ISO A, E a 5 x chemickém čištění (dle symbolů pro ošetřování). Zkoušku možno provést jako modifikovaný zkušební postup dle ČSN EN Tmavý odstín: - černá, hnědá Světlý odstín: - tmavozelená, světlezelená Barevná odchylka materiálu je přípustná dle stupně 4 šedé stupnice ČSN EN A02 proti předané předloze. Požadované hodnoty jednotlivých parametrů vychází z příslušných norem v platném znění. 13

14 KAPITOLA 11 - VELIKOSTNÍ SORTIMENT 11.1 Veškeré rozměry uváděné v kapitolách 12, 13 jsou v centimetrech Počet velikostí sortimentu: Tabulka velikostí: Velikost Klíč Výška postavy (cm) Obvod pasu (cm) Výšková skupina 170/ / / / / / / / / / / / / / /

15 KAPITOLA 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY 12.1 Kalkulační velikost: 182/ Tabulka kontrolních rozměrů: Výška postavy Velikost A Pasová šířka (před stažením) 50 55, , , , , ,5 72 B Sedová šířka 55 59, , , , , ,5 73 C Stehenní šířka 33, , ,5 33, , ,5 33, , ,5 D Boční délka E Kroková délka Poznámka: Rozměry jsou uvedeny v centimetrech. Tolerance rozměrů: dle ČSN , kapitola II., odstavec 12 (±2 %). Místa měření dle ČSN a technický nákres viz Kapitola 13.

16 KAPITOLA 13 - TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 13.1 Technický nákres a místa měření

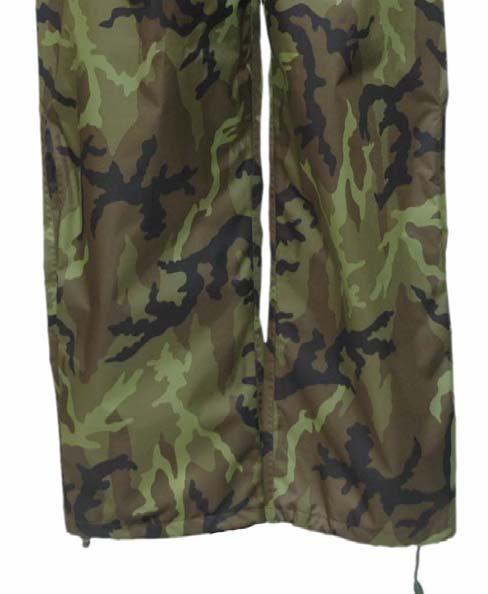

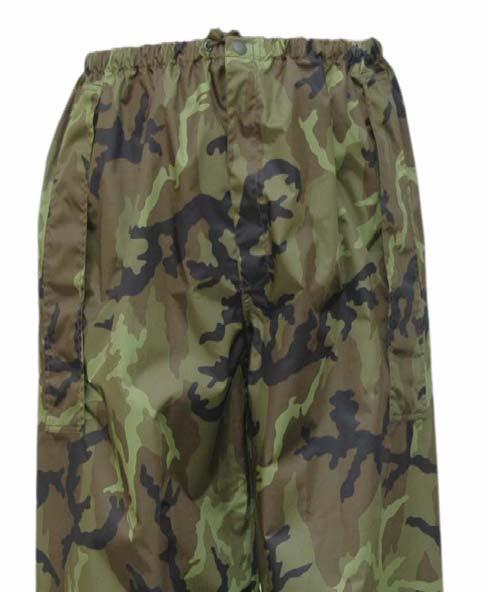

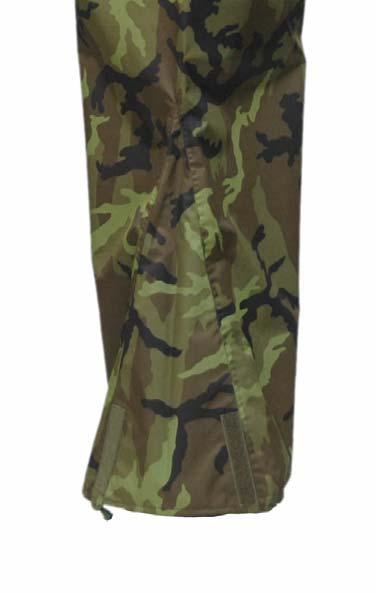

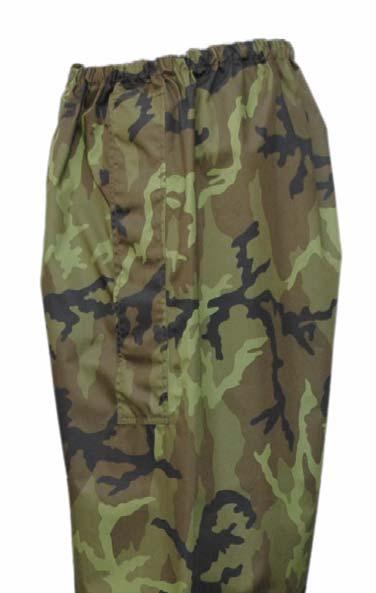

17 13.2 Fotografické zobrazení 17
