1 I ~~ -.:'~ i ", ' "i\ : Jo < J I~ 'I.AKLADNA,, 1 0-" 5, MATERrALU "--- ~ _. NEOPRAVOVANEHO TECHNICKA SPECIFlKACE, MATERIALU OSOBNIHO v, POUZITI Stredisko vyvoje, vyzkumu a zkusebnictvf vystrojnf sluzby a PHM NCAGE: 9S14G KCM: Pro vyrobu Bunda odevu 2007 dvoudflneho pro vykonne letce TS-MOP Cfslo vydani: 1. Vytisk jediny Pocet listu : 20 Pocet pifloh: 0 Zpracovatel TS-MOP: zpraeovatel Stredisko vyv oje, vyzkumu a zkusebnictvf vystrojnf sluzby aphm TS-MOP sehvaluje za zpraeovatele: organizaee Zakladna neopravovaneho rnaterialu TS-MOP schvaluje: organizaee Velitelstvf sil podpory odpovedny pracovnfk (funkee, jmeno a pffjmenf) vedecky praeovnfk Be. Marta PALA.SKOVA. odpovedny praeovnfk podpis - razitko (funkee, jmeno a pifjmenf) h nacelnfk VOJEI' SKE z..,-\r 1Z ~ 85 '1 pplk. lng. Jiif STIRBA odpovedny praeovnfk (funkee, jmeno a pffjmenf) Nacelnfk oddelenf vystrojnf sluzby pplk. lng. Zdenek sir podpis datum ~ f' m2 datum BRJ'lO POdPiSjjltkO rill 4 ; " ~ l,i t! i I V. ~ ' " <t-: datum GZ Z Platnost TS-MOP ode dne schvalenf. Index Zmena Datum Provedl Index a e b f e g d h Zm ena Datum Provedl I

2 VOJENSKÉ ZAŘÍZENÍ 8521 BRNO 1. vydání Únor 2012 TECHNICKÁ SPECIFIKACE MATERIÁLU OSOBNÍHO POUŽITÍ PRO VÝROBU TS-MOP výkonné letce KČM:

3 Číslo změny Přehled změn v TS-MOP Předmět změny TS-MOP Platnost od Strana číslo Změnu provedl, datum 3

4 OBSAH TS-MOP Schvalovací list Čelní list Přehled změn Obsah TS-MOP Názvosloví, použité zkratky a souvisící citované dokumenty Kapitola 1 VŠEOBECNÁ ČÁST Kapitola 2 URČENÍ PRODUKTU Kapitola 3 TECHNICKÝ POPIS Kapitola 4 DALŠÍ ÚDAJE Kapitola 5 POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ Kapitola 6 POKYNY PRO POUŽÍVÁNÍ Kapitola 7 POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ Kapitola 8 POKYNY PRO EKOLOGICKOU LIKVIDACI Kapitola 9 SPECIFIKACE POUŽITÉHO MATERIÁLU Kapitola 10 TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU Kapitola 11 VELIKOSTNÍ SORTIMENT Kapitola 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY Kapitola 13 TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 4

5 Názvosloví, použité zkratky a souvisící citované dokumenty Názvosloví: Dodavatel Jakost Kontrola Odběratel Oprava Produkt Smlouva Udržovatelnost Zkouška Životnost osoba (fyzická i právnická), která vyrábí, dodává nebo jen navrhla produkt, a v případech stanovených nařízením vlády též osoba, která sestavuje, balí, zpracovává, nebo označuje produkt, za který odpovídá podle zákona č. 22/1997 Sb., a který hodlá uvést na trh pod svým jménem. stupeň splnění požadavků souborem inherentních znaků. ověřování shody měřením, pozorováním, zkoušením nebo srovnáváním významných charakteristik objektu. organizační celek rezortu Ministerstva obrany u kterého se bude produkt používat, nebo který je smlouvou určen k převzetí zboží, nebo organizační celek, v němž je zařazen zpracovatel TS-MOP. fyzický zásah prováděný za účelem obnovy požadované funkce nebo vzhledu produktu, který nevyhovuje požadavkům stanoveným v TS-MOP. platí definice uvedená v ČSN EN ISO 9000:2006, avšak pro účely těchto TS- MOP se jedná o výrobky, služby nebo materiály patřící do majetkového uskupení 2.1 (materiál osobního použití). obchodně závazkový vztah ve smyslu platného právního předpisu uzavřený mezi kupujícím a prodávajícím. schopnost objektu v daných podmínkách používání setrvat ve stavu nebo se vrátit do stavu, v němž může plnit požadovanou funkci, jestliže se údržba provádí v daných podmínkách a používají se stanovené postupy a prostředky. stanovení (hodnoty) jednoho nebo několika znaků podle určitého postupu. schopnost výrobku plnit požadovanou funkci v daných podmínkách používání a údržby do dosažení mezního stavu. Použité zkratky: ČSN KČM TS-MOP NCAGE NSN RN Česká technická norma Katalogové číslo majetku Technická specifikace materiálu osobního použití kód NATO přidělený výrobci a dodavateli skladové číslo NATO referenční číslo 5

6 Souvisící dokumenty: Zákon č. 40/1964 Sb., Zákon č. 513/1991 Sb., Zákon č. 137/2006 Sb., Zákon č. 219/1999 Sb., Zákon č. 309/2000 Sb., občanský zákoník, ve znění pozdějších předpisů obchodní zákoník, ve znění pozdějších předpisů o veřejných zakázkách, ve znění pozdějších předpisů o ozbrojených silách České republiky, ve znění pozdějších předpisů. o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, ve znění pozdějších předpisů Zákon č. 412/2005 Sb., o ochraně utajovaných informací a o bezpečnostní způsobilosti, ve znění pozdějších předpisů. Zákon č. 634/1992 Sb., o ochraně spotřebitele, ve znění pozdějších předpisů Zákon č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů Zákon č. 102/2001 Sb., Zákon č. 185/2001 Sb., Vyhláška MPO č. 92/1999 Sb., Vyhláška MPO č. 93/1999 Sb., Vyhláška MO č. 5/2001 Sb., Vyhláška MŽP č. 383/2001 Sb., Vyhláška MPO č. 94/1999 Sb., Vyhláška MO č. 154/2011 Sb., o obecné bezpečnosti výrobků a o změně některých zákonů, ve znění pozdějších předpisů o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů kterou se stanovuje způsob označování textilních výrobků údaji o složení materiálu, ve znění pozdějších předpisů kterou se stanovují postupy pro kvantitativní analýzu dvousložkových směsí textilních vláken, ve znění pozdějších předpisů kterou se stanoví náležitosti katalogizační doložky, vzory tiskopisů žádostí, oznámení a přehledů souvisejících s katalogizací a vzor osvědčení o způsobilosti zpracovávat návrh katalogizačních dat o výrobku o podrobnostech nakládání s odpady, ve znění pozdějších předpisů kterou se stanovují postupy pro kvantitativní analýzu třísložkových směsí textilních vláken o vojenské letecké technice, schvalování technické způsobilosti vojenské letecké techniky, provádění pravidelných technických prohlídek a zkoušek technických zařízení vojenské letecké techniky, provozování a kontrolách vojenské letecké techniky a pověřování a osvědčování právnických a fyzických osob, a o vojenském leteckém rejstříku (o vojenské letecké technice) 6

7 Odborné pokyny ředitele Sekce logistiky MO Technické specifikace materiálu osobního použití čj / ČSN EN ISO 9001 Systémy managementu kvality - Požadavky ČSN EN ISO 105-A 01 Textilie - Zkoušky stálobarevnosti - Část A 01: Všeobecné principy zkoušení. ČSN EN A 02 Textilie. Zkoušky stálobarevnosti. Část A 02: Šedá stupnice pro hodnocení změny odstínu (ISO 105-A02:1993). ČSN EN A 03 Textilie. Zkoušky stálobarevnosti. Část A 03: Šedá stupnice pro hodnocení zapouštění (ISO 105-A03:1993). ČSN EN ISO 3758 Textilie - Symboly pro ošetřování. ČSN Názvosloví vad tkanin. ČSN Lidské tělo. Oděvní názvosloví. ČSN Oděvní názvosloví. Střihy. ČSN Oblečení a doplňky oblečení. Terminologie. ČSN Oděvní názvosloví. Části a detaily oděvů. ČSN Oděvní názvosloví. Technologie. ČSN Textilie a textilní výrobky Značení. ČSN Názvosloví vzhledových konfekčních chyb. ČSN Oděvy. Společná ustanovení. ČSN Švy a šití. Názvosloví a označování. ČSN Oblečení a doplňky oblečení. Metoda měření rozměrů hotových výrobků. ČSN Šicí nitě. Společná ustanovení. ČSN EN ISO 2060 Textilie Nitě na návinech Zjišťování jemnosti (délkové hmotnosti) pásmovou metodou ČSN EN Textilie - Plošné textilie - Zjišťování plošné hmotnosti pomocí malých vzorků ČSN EN ISO Textilie - Tahové vlastnosti plošných textilií Část 1: Zjišťování maximální síly a tažnosti při maximální síle pomocí metody Strip ČSN EN ISO 6330 Textilie Postupy domácího praní a sušení pro zkoušení textilií ČSN EN ISO 5077 Textilie Zjišťování změn rozměrů po praní a sušení ČSN EN ISO Textilie Profesionální ošetřování, chemické čištění a čištění za mokra plošných textilií a oděvů Část 1: Hodnocení vlastností po čištění a doúpravě ČSN EN ISO Textilie Profesionální ošetřování, chemické čištění a čištění za mokra plošných textilií a oděvů Část 2: Postup pro zkoušení vlastností při čištění a doúpravě při použití tetrachlorethylenu ČSN EN Textilie. Tkaniny. Konstrukce. Metody analýzy. Část 2: Stanovení dostavy (mod ISO :1984) ČSN EN ISO Textilie Zjišťování odolnosti plošných textilií v oděru metodou Martindale Část 2: Zjišťování poškození vzorku ČSN EN ISO 9237 Textilie Zjišťování prodyšnosti plošných textilií ČSN EN ISO 105-D01 Textilie Zkoušky stálobarevnosti Část D01: Stálobarevnost v chemickém čištění pomocí perchlorethylenu ČSN EN ISO 105-X12 Textilie Zkoušky stálobarevnosti Část X12: Stálobarevnost v otěru ČSN EN ISO 105-E04 Textilie Zkoušky stálobarevnosti Část E04: Stálobarevnost v potu 7

8 ČSN EN ISO 105-E01 Textilie - Zkoušky stálobarevnosti Část E01: Stálobarevnost ve vodě ČSN EN ISO 105-B02 Textilie Zkoušky stálobarevnosti Část B02: Stálobarevnost na umělém světle: zkouška xenonovou výbojkou ČSN EN ISO 105-X11 Textilie Zkoušky stálobarevnosti Část X11: Stálobarevnost při žehlení ČSN EN ISO 105-C06 Textilie Zkoušky stálobarevnosti Část C06: Stálobarevnost v domácím a komerčním praní ČSN EN ISO ČSN EN ČSN EN ISO ČSN EN ISO ČSN EN ISO ČSN EN 367 ČSN EN ISO 6942 ČSN EN ČSN EN ed.2 ČSN EN Textilie - Zjišťování sklonu plošných textilií k rozvláknění povrchu a ke žmolkování - Část 2: Modifikovaná metoda Martindale. Textilie. Stanovení odolnosti plošných textilií vůči povrchovému smáčení (zkrápěcí metoda) (idt ISO 4920:1981) Ochranné oděvy Ochrana proti teplu a ohni Materiály a sestavy materiálů s omezeným šířením plamene Ochranné oděvy Ochrana proti teplu a ohni Metoda zkoušení pro omezené šíření plamene Ochranné oděvy Oděvy na ochranu proti teplu a plameni Ochranné oděvy. Ochrana proti teplu a ohni. Metoda stanovení prostupu tepla při vystavení účinku plamene Ochranné oděvy. Ochrana proti teplu a ohni Zkušební metoda: hodnocení materiálu a kombinací materiálů vystavených sálavému teplu Ochranné oděvy Elektrostatické vlastnosti - Část 5: Materiálové a konstrukční požadavky Elektrostatika Část 5 1: Ochrana elektronických součástek před elektrostatickými jevy Všeobecné požadavky Textilie Stanovení odolnosti proti pronikání vody zkouška tlakem vody ( idt ISO 811:1981) KAPITOLA 1 - VŠEOBECNÁ ČÁST 1.1 Technická specifikace materiálu osobního použití (TS-MOP) je dokumentem ve vlastnictví rezortu Ministerstva obrany, který vymezuje konstrukci, rozměry, požadované vlastnosti, velikosti a další jakostní znaky produktu. TS-MOP dále určuje podmínky pro výrobu, kontrolu, zkoušení, používání, údržbu, opravy, balení, přejímku, skladování, značení a likvidaci produktu. Je-li na výrobek vyžadováno státní ověřování jakosti ve smyslu zákona č. 309/2000 Sb., o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, je TS-MOP, společně s dokumentací dodávanou dodavatelem v souladu se zadávací dokumentací veřejné zakázky a kupní smlouvou, dokumentací výrobku ve smyslu 20, odst. 3 tohoto zákona. KAPITOLA 2 - URČENÍ PRODUKTU 2.1 Bunda oděvu dvoudílného pro výkonné letce (dále jen bunda) je určená pro výkonné letce a ostatní létající personál pro práci v kabině letounu a v terénu při bojové činnosti a výcviku. 8

9 KAPITOLA 3 - TECHNICKÝ POPIS 3.1 Bunda - ve zkrácené délce, zpracovaná do pasového límce, zapínaná na zdrhovadlo, s náprsními a bočními kapsami na zdrhovadlo, rukávy dvoudílné, límec stojáčkový. Zhotovena ze základního materiálu, podšitá podšívkou. 3.2 Přední díly v ramenní části zpevněné, v horní části svislé prostřižené vnitřní náprsní kapsy, zapínané na 20 cm dlouhé kryté zdrhovadlo. Boční kapsy prostřižené vnitřní zapínané na 20 cm dlouhé kryté zdrhovadlo. Kapsy jsou umístěny zrcadlově shodnost pravé a levé strany. Na pravém předním dílu v hrudní části smyčková část stuhového uzávěru pro umístění hodnostního značení o rozměrech 7 x 3,8 cm a jmenovky o roměrech 13 x 2,5 cm. V podsádkách předních dílů prostřižené vnitřní náprsní kapsy zapínané na 20 cm dlouhé kryté zdrhovadlo, v pravém bočním podšívkovém švu kapsa zapínaná na 15 cm dlouhé zdrhovadlo z umělé hmoty, do které se vkládá Vesta 2007 reflexní pro výkonné letce. Mezi podsádky předních dílů a v průkrčníku zadního dílu zdrhovadlo na vepnutí zateplovací vložky, v dolní části obou podšívkových dílů našita smyčková část stuhového uzávěru o rozměrech 10 x 2,5 cm. 3.3 Zadní díl členěný dvojitým sedlem, po stranách zadního dílu 4 cm hluboký protizáhyb v kraji prošitý na dvoujehlovém stroji, v dolní části podšívkového zadního dílu našita smyčková část stuhového uzávěru o rozměrech 10 x 2,5 cm. V průkrčníku zadního dílu zavěšovací poutko ze základního materiálu, světlost 12 cm Rukávy - ze základního materiálu, dvoudílné, horní rukávy zpevněné náložkami. V předním rukávovém švu u dolního kraje rozparek zapínaný na podložené kryté zdrhovadlo 20 cm dlouhé, u dolního kraje rukávů rozparek krytý patkou o rozměrech 12 x 2,5 cm zapínanou na stuhový uzávěr, na patce je našitá háčková část stuhového uzávěru o rozměru 5 x 2,5 cm, na rukávu je našitá smyčková část stuhového uzávěru o rozměru 10 x 2,5 cm. Na levém rukávu horní části nakládaná kapsa o rozměrech 17 x 19 cm, zapínaná na 15 cm dlouhé kryté zdrhovadlo. Na kapse nakládaná kapsička a stuhový uzávěr. Kapsa překryta patkou zapínanou stuhovým uzávěrem. Kapsa musí být umístěná tak, aby nezasahovala do loketní části rukávu. Na obou rukávových hlavicích je našitá smyčková část stuhového uzávěru o rozměrech 10 x 9,5 cm na připevnění domovenky a rukávových znaků. V podpaždí odvětrání z pleteniny. Dolní kraj rukávů podehnutý a prošitý v šířce 3 cm. 3.5 Límec stojáčkový 10 cm vysoký v kraji prošitý na dvoujehlovém stroji, v přední části tvarovaný s vloženou třídílnou kapucí z nepromokavé tkaniny, v obličejové části na stažení. 3.6 Pasový límec 5 cm široký na bocích stažený navlečenou 5 cm širokou pruženkou, středem prošitou na dvoujehlovém stroji. 3.7 Zpracování - všechny švy zajištěny proti třepení obnitkováním nebo švem přeplátovaným. Začátek a zakončení strojového šití zajištěno zpětným uzašitím nejméně 10 mm dlouhým. Předepsaný počet stehů na 10 mm strojového šití je 3-5 stehů. Vzdálenost jehel prošití dvoujehlovým strojem je 5 až 6 mm. Všechna zdrhovadla kovová opatřená tahači. Všechny kovové součásti oděvu (zdrhovadla apod.) musí být podložené nehořlavým materiálem. Všechny namáhané části (kapesní průhmaty, konce zdrhovadel apod.) musí být zpevněné uzávěrkami. Tahač zdrhovadla ze základního materiálu je zajištěn uzávěrkou zhotovenou na uzávěrkovacím nebo knoflíkovacím stroji. Švy musí být rovné s pravidelnými rovnoměrně utaženými stehy a pružné natolik, aby se při natažení netrhaly a konce nití musí být odstřiženy. Šití nebo ozdobné prošití nesmí způsobovat stažení nebo vrásnění švů. 9

10 3.8 Veškeré zadané rozměry (kapes, zdrhovadel, apod.) musí být v proporčním souladu s jednotlivě vystupňovanými velikostmi, v Kapitole 3 jsou stanovené pro kalkulační velikost, není li specifikováno na konkrétní velikosti. 3.9 Konstrukční provedení součástky musí být v souladu s určením výrobku - Kapitola 2, součástka musí být plně funkční a z hlediska konstrukce nebránit v pohybu uživatele s tělesnými rozměry odpovídajícími dané velikosti. KAPITOLA 4 - DALŠÍ ÚDAJE 4.1 Seznam položek Seznam položek P.č. KČM NSN Název RN NCAGE výkonné letce TS-MOP I./1 9S14G výkonné letce 158/92 TS-MOP I./2 158/92 9S14G výkonné letce 158/100 TS-MOP I./3 158/100 9S14G výkonné letce 158/108 TS-MOP I./4 158/108 9S14G výkonné letce 164/92 TS-MOP I./5 164/92 9S14G výkonné letce 164/100 TS-MOP I./6 164/100 9S14G výkonné letce 164/108 TS-MOP I./7 164/108 9S14G výkonné letce 170/92 TS-MOP I./8 170/92 9S14G výkonné letce 170/100 TS-MOP I./9 170/100 9S14G výkonné letce 170/108 TS-MOP I./10 170/108 9S14G výkonné letce 170/116 TS-MOP I./11 170/116 9S14G výkonné letce 170/124 TS-MOP I./12 170/124 9S14G výkonné letce 176/92 TS-MOP I./13 176/92 9S14G výkonné letce 176/100 TS-MOP I./14 176/100 9S14G výkonné letce 176/108 TS-MOP I./15 176/108 9S14G výkonné letce 176/116 TS-MOP I./16 176/116 9S14G výkonné letce 176/124 TS-MOP I./17 176/124 9S14G výkonné letce 182/92 TS-MOP I./18 182/92 9S14G výkonné letce 182/100 TS-MOP I./19 182/100 9S14G TS-MOP I./20 9S14G 10

11 P.č. KČM NSN Název RN NCAGE výkonné letce 182/ /108 TS-MOP I./ výkonné letce 182/ /116 9S14G výkonné letce 182/124 TS-MOP I./22 182/124 9S14G výkonné letce 188/92 TS-MOP I./23 188/92 9S14G výkonné letce 188/100 TS-MOP I./24 188/100 9S14G výkonné letce 188/108 TS-MOP I./25 188/108 9S14G výkonné letce 188/116 TS-MOP I./26 188/116 9S14G výkonné letce 188/124 TS-MOP I./27 188/124 9S14G výkonné letce 194/92 TS-MOP I./28 194/92 9S14G výkonné letce 194/100 TS-MOP I./29 194/100 9S14G výkonné letce 194/108 TS-MOP I./30 194/108 9S14G výkonné letce 194/116 TS-MOP I./31 194/116 9S14G výkonné letce 194/124 TS-MOP I./32 194/124 9S14G Položky výrobku, určené k zabezpečení životního cyklu 4.2 Kompletační seznam NEVYUŽITO P.č. KČM Název Množství TS MOP výkonné letce 1 TS-MOP KAPITOLA 5 - POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ 5.1 Výrobce musí mít v rámci svého systému managementu jakosti zaveden proces monitorování a měření, který musí být v souladu s normou ČSN EN ISO Tento proces musí být dokumentován včetně metodik pro monitorování a měření jednotlivých parametrů v průběhu výroby a při výstupní kontrole. Výrobce musí být schopen doložit splnění parametrů výrobku uvedených v kapitolách 3 a 9 až 13 této TS-MOP. KAPITOLA 6 - POKYNY PRO POUŽÍVÁNÍ 6.1 Ukazatele udržovatelnosti jednotlivých výrobků jsou uvedeny na textilní etiketě formou symbolů pro ošetřování viz. Kapitola 7. 11

12 KAPITOLA 7 - POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ 7.1 Balení - se balí po 1 kusu do sáčku z PE, který se opatří etiketou s čárovým kódem a dále se vkládají po 10-ti kusech do krabice z pětivrstvé lepenky. Do krabice jsou vkládány výrobky v jedné velikosti. Krabice, která obsahuje jiný počet, musí být označena. Každá krabice je zajištěna proti otevření (přelepením nebo převázáním) a označena etiketou s údaji: výrobce, název výrobku, velikost, počet kusů, rok výroby, čárový kód a vojenský znak zkřížené meče. Krabice má rozměry (590 ±5) mm x (380 ±5) mm x (190 ±5) mm, hmotnost nabalené krabice nesmí přesáhnout 15 kg. 7.2 Skladování - výrobky se skladují v suchých, čistých a uzavřených skladovacích prostorách minimálně 1 m od topných těles a bez přímého vlivu slunečních paprsků, při teplotě 0-30 C a relativní vlhkosti maximálně 70 %. Sklady jsou zabezpečeny proti hmyzu a drobným hlodavcům. Za těchto podmínek je doba skladovatelnosti 10 let. 7.3 Značení Značení výrobku - textilní etiketou v barvě základního materiálu (písmo černé), po obvodě našitou na střed zadního dílu z rubní strany cca 5 cm pod průkrčníkem. Etiketa obsahuje tyto údaje: - Název výrobku (lze uvést zkrácený název). - Výrobce - Velikost - Materiálové složení v plném znění (viz. Vyhláška MPO č. 92/1999 Sb.) - Symboly pro ošetřování dle ČSN EN ISO 3758 ( ) - Datum výroby ve tvaru mm/rrrr ( měsíc/rok např. 06/2006) - Vojenský znak - zkřížené meče. Značení na textilní etiketě musí být stálobarevné a čitelné i po údržbě, po dobu životnosti, velikost písma min. 0,3 cm. KAPITOLA 8 - POKYNY PRO EKOLOGICKOU LIKVIDACI 8.1 Likvidace výrobků se provádí v souladu se zákonem č.185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů a v souladu s příslušnými prováděcími předpisy v platném znění. KAPITOLA 9 - SPECIFIKACE POUŽITÉHO MATERIÁLU 9.1 Základní materiál - 100% NOMEX Comfort nebo materiál s technickými vlastnostmi. 9.2 Podšívka - 100% NOMEX Comfort nebo materiál s technickými vlastnostmi. 12

13 9.3 Základní materiál na kapuci - tkaniny ze syntetického vlákna s vodonepropustným zátěrem. 9.4 Ostatní materiál - barevné provedení šicích nití, zdrhovadel, stuhových uzávěrů a ostatních pomocných materiálů musí být v odstínech základního materiálu. Kovové části musí mít patinovaný povrch nebo odstín základního materiálu. Všechny doplňkové materiály (lemy, keprové stuhy, nitě, stuhy zdrhovadel) musí být z nehořlavého materiálu. 1. Zdrhovadlo kovové 15 cm nedělitelný 1x jezdec. 2. Zdrhovadlo kovové 18 cm nedělitelný 1x jezdec. 3. Zdrhovadlo kovové 20 cm nedělitelný 1x jezdec. 4. Zdrhovadlo kovové dělitelný 1x jezdec, délka dle výškových skupin. 5. Šicí nitě nehořlavé. 6. Filetový úplet se sníženou hořlavostí. 7. Stuhový uzávěr smyčka 1,5 cm. 8. Stuhový uzávěr smyčka 2,5 cm. 9. Stuhový uzávěr smyčka 3,8 cm. 10. Stuhový uzávěr smyčka 5,0 cm. 11. Stuhový uzávěr háček 2,5 cm. 12. Pruženka š. 5,0 cm. 13. Stahovací šňůra. 14. Textilní etiketa. KAPITOLA 10 - TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU 10.1 Technické parametry - základní materiál P.č. Parametr Požadováno Zkušební normy 1 Materiálové složení 93 % m - aramid 5 % p- aramid 2 % antistatické bikomponentní vlákno s uhlíkovým jádrem Vyhláška MPO 92/1999 Sb. Vyhláška MPO 93/1999 Sb. Vyhláška MPO 94/1999 Sb. 2 Vazba plátnová Barva šedozelená dle předlohy (barveno ve vlákně) Úprava oleofobní (stupeň) min. Spray test - nový materiál 5 (100), - po 3 cyklech praní na 60 oc 3 (80) ČSN EN Plošná hmotnost (g/m 2 ) 165 ±5 % ČSN EN Změna rozměrů (%) v praní na 60 oc max. -3 ČSN EN ISO 6330 ČSN EN ISO Pevnost (N) min. 880 /680 ČSN EN ISO (osnova / útek) 8 Odolnost v oděru na přístroji Martindale v otáčkách min., při zatížení (795 ±7) g ČSN EN ISO Žmolkovitost - Martindale (stupeň) 3-4 ČSN EN ISO

14 P.č. Parametr Požadováno Zkušební normy min.(líc na líc, 7000 otáček) 10 Ochrana proti teplu a plameni Omezené šíření plamene - poškození plamenem k hornímu nebo svislému okraji - doba dohořívání plamenem (s) - doba dohořívání žhnutím (s) - tvorba děr - roztavené odpadající částice - hořící odpadající částice 11 Ochrana proti teplu a ohni Omezené šíření plamene po praní (5x praní teplota 60 ºC) index 12 Odolnost vůči konvekčnímu teplu - index prostupu tepla (plamene) HTI24 13 Odolnost vůči sálavému teplu - index přestupu sálavého tepla RHTI24 Antistatické vlastnosti (zabezpečené vláknem) Měrný povrchový odpor Rezistance mezi dvěma body (pro kusové výrobky a oblečení) A1 podélný / příčný směr ne 2 2 ne ne ne ČSN EN ISO zkušební metoda ČSN EN ISO postup A 3/5H/60 ČSN EN ISO zkušební metoda ČSN EN ISO postup A B1 min. 4 10s C1 min. 7 20s 2,5 x 10 9 Ω < Ω ČSN EN ISO zkušební metoda ISO 9151 (ČSN EN 367) ČSN EN ISO zkušební metoda ČSN EN ISO 6942 postup B ČSN EN ČSN EN Stálost vybarvení (stupeň) min. (změna odstínu/zapuštění) 15 - na světle 4 ČSN EN ISO 105-B v praní při 60 o C 4 /3-4 ČSN EN ISO 105-C v chemickém čištění 4 ČSN EN ISO 105-D v otěru za sucha 3-4 ČSN EN ISO 105-X v otěru za vlhka 4 ČSN EN ISO 105-X v potu: - kyselý 4/3 ČSN EN ISO 105-E04 - alkalický 4/ ve vodě 4 / 3 ČSN EN ISO 105-E Technické parametry podšívka P.č. Parametr Požadováno Zkušební normy 1 Materiálové složení 93 % m - aramid 5 % p- aramid 2 % antistatické bikomponentní vlákno s uhlíkovým jádrem popřípadě: 95% m - aramid Vyhláška MPO 92/1999 Sb. Vyhláška MPO 93/1999 Sb. Vyhláška MPO 94/1999 Sb. 14

15 P.č. Parametr Požadováno Zkušební normy 5 % p- aramid 2 Vazba plátnová - ripstop Barva šedozelená dle předlohy 4 Plošná hmotnost (g/m 2 ) (barveno ve vlákně) ±5 % ČSN EN Změna rozměrů (%) v praní na 60 oc max. -3 ČSN EN ISO 6330 ČSN EN ISO Pevnost (N) min. 540/450 ČSN EN ISO (osnova / útek) 7 Odolnost v oděru na přístroji ČSN EN ISO Martindale v otáčkách min., při zatížení (795 ±7) g 8 Žmolkovitost - Martindale (stupeň) 3-4 ČSN EN ISO min.(líc na líc, 7000 otáček) 9 Ochrana proti teplu a plameni Omezené šíření plamene - poškození plamenem k hornímu nebo svislému okraji - doba dohořívání plamenem (s) - doba dohořívání žhnutím (s) - tvorba děr - roztavené odpadající částice - hořící odpadající částice 10 Ochrana proti teplu a ohni Omezené šíření plamene po praní (5x praní teplota 60 ºC) index 11 Odolnost vůči konvekčnímu teplu - index prostupu tepla (plamene) HTI24 12 Odolnost vůči sálavému teplu - index přestupu sálavého tepla RHTI24 A1 podélný / příčný směr ne 2 2 ne ne ne ČSN EN ISO zkušební metoda ČSN EN ISO postup A 3/5H/60 ČSN EN ISO zkušební metoda ČSN EN ISO postup A B1 min. 4 10s C1 min. 7 20s ČSN EN ISO zkušební metoda ISO 9151 (ČSN EN 367) ČSN EN ISO zkušební metoda ČSN EN ISO 6942 postup B Stálost vybarvení (stupeň) min. (změna odstínu/zapuštění) 13 - na světle 4 ČSN EN ISO 105-B v praní při 60 o C 4 /4 ČSN EN ISO 105-C v chemickém čištění 4 ČSN EN ISO 105-D v otěru za sucha 4 ČSN EN ISO 105-X v otěru za vlhka 4 ČSN EN ISO 105-X v potu: - kyselý 4/3 ČSN EN ISO 105-E04 - alkalický 4/ ve vodě 4 / 3 ČSN EN ISO 105-E01 15

16 10.3 Technické parametry - základní materiál na kapuci P.č Parametr Požadováno Zkušební normy 1 Materiálové složení (%) polyester popřípadě polyamid s nepromokavým zátěrem Vyhláška MPO 92/1999 Sb. Vyhláška MPO 93/1999 Sb. 2 Vazba plátnová Barva šedozelená dle předlohy Plošná hmotnost (g/m 2 ) 100 ±5 % ČSN EN Změna rozměrů (%) osnova/útek v praní na 60 C max. 6 Odpor proti průniku vody: (cm) sloupec vody min -3/-3 ČSN EN ISO 6330 ČSN EN ISO ČSN EN Poznámka: Barevná odchylka materiálu je přípustná dle stupně 4 šedé stupnice ČSN EN A02 proti předané předloze. Požadované hodnoty jednotlivých parametrů vychází z příslušných norem v platném znění. 16

17 KAPITOLA 11 - VELIKOSTNÍ SORTIMENT 11.1 Veškeré rozměry uváděné v kapitole 11 a 12 jsou v centimetrech Počet velikostí sortimentu: standardně 24 velikostí (viz označené velikosti *). V případě potřeb AČR i velikosti okrajové Tabulka velikostí: Velikost Klíč Výška postavy Obvod hrudníku 158/ / / / * 164/ * 164/ * 170/ * 170/ * 170/ * 170/ / * 176/ * 176/ * 176/ * 176/ * 176/ * 182/ * 182/ * 182/ * 182/ * 182/ * 188/ * 188/ * 188/ * 188/ * 188/ / * 194/ * 194/ * 194/ /

18 KAPITOLA 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY 12.1 Kalkulační velikost: 182/108. Výška postavy Obvod hrudníku Šířka zadního dílu pod A průramky Zadní délka bez B pasového límce C Šířka zad 49 51,5 53, ,5 53, ,5 53, ,5 53, D Délka hlavicového rukávu E Šířka náramenice 17,8 18, ,8 18, ,8 18, ,6 20,2 17,8 18, ,6 20,2 F Podpažní šířka rukávu G Dolní šířka rukávu 14,8 15, ,8 15, ,8 15, ,6 17,2 14,8 15, ,6 17,2 H Pasová šířka s pruženkou Výška postavy Obvod hrudníku Šířka zadního dílu pod A průramky Zadní délka bez B pasového límce C Šířka zad 49 51,5 53, ,5 53, ,5 53, D Délka hlavicového rukávu E Šířka náramenice 17,8 18, ,6 20,2 17,8 18, ,6 20,2 17,8 18, ,6 20,2 F Podpažní šířka rukávu G Dolní šířka rukávu 14,8 15, ,6 17,2 14,8 15, ,6 17,2 14,8 15, ,6 17,2 H Pasová šířka s pruženkou Poznámka: Rozměry jsou uvedeny v centimetrech. Tolerance rozměrů: dle ČSN , kapitola II., odstavec 12 (±2 %). Místa měření dle ČSN a technický nákres viz Kapitola

19 KAPITOLA 13 - TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 13.1 Technický nákres a místa měření 19

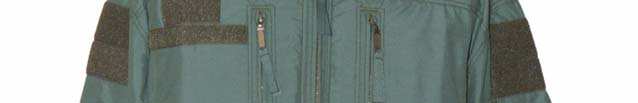

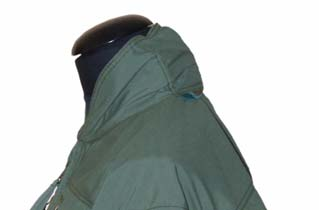

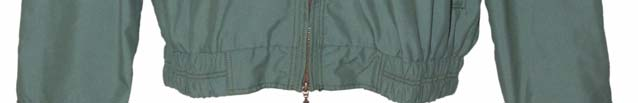

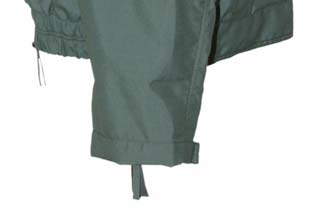

20 13.2 Fotografické zobrazení 20
