1 &~.t' ~~ - ~ ~, :l Icl/AKLADNA - NEOPRAVOVANEHO TECHNICKA SPECIFIKACE MATERIALV MATERIALU osonxmo v, POUZITI Stfedisko vyvoje, vyzkurnu a zkusebnictvf TS-MOP Cislo vydani: Pro vyrobu vystrojni sluzby a PHM 1. NCAGE: 9S14G Vytisk jediny KCM: Boty kotnickove pro Hradni straz Pocet listu: 20 Pocet prfloh: 0 Zpracovatel TS-MOP: zpracovatel Stfedisko vyvoje, vyzkurnu a zkusebnictvf vystrojni sluzby aphm odpovedny pracovnik podpis datum (funkce.jmeno a pifjrnenf) vedecky pracovnfk Ing. Olga BACHMAYEROVA J-r e~~ TS-MOP schvaluje za zpracovatele: organizace odpovedny pracovnfk POdP~ZitkO datum (funkce, jmeno a pnjmenf) Zakladna neopravovaneho nacelnfk :N5Kt 2."RlzEN! 85: pplk. Ing. Jiff STIRB1Q~~ -v TS-MOP schvaluje: materialu BRNO orgamzace odpovedny pracovnik podpis - razftko datum (funkce, imeno a pfljmenf) ~/l~ Velitelstvf sil podpory Nacelnfk oddelenf vystrojnf..-0 ~t::~; \ sluzby V1"r~ i \~) pplk. Ing, Zdenek SiR (-- lsk,-- I )~ ';: ':.-/ Platnost TS-MOP ode dne schvaleni, Index Zmena Datum ProvedI Index Zmena Datum Provedl a! e b c I f g d I h

2 VOJENSKÉ ZAŘÍZENÍ 8521 BRNO 1. vydání Leden 2012 TECHNICKÁ SPECIFIKACE MATERIÁLU OSOBNÍHO POUŽITÍ PRO VÝROBU TS-MOP KČM:

3 Číslo změny Přehled změn v TS-MOP Předmět změny TS-MOP Platnost od Strana číslo Změnu provedl, datum 3

4 OBSAH TS-MOP Schvalovací list Čelní list Přehled změn Obsah TS-MOP Názvosloví, použité zkratky a souvisící citované dokumenty Kapitola 1 VŠEOBECNÁ ČÁST Kapitola 2 URČENÍ PRODUKTU Kapitola 3 TECHNICKÝ POPIS Kapitola 4 DALŠÍ ÚDAJE Kapitola 5 POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ Kapitola 6 POKYNY PRO POUŽÍVÁNÍ Kapitola 7 POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ Kapitola 8 POKYNY PRO EKOLOGICKOU LIKVIDACI Kapitola 9 SPECIFIKACE POUŽITÉHO MATERIÁLU Kapitola 10 TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU Kapitola 11 VELIKOSTNÍ SORTIMENT Kapitola 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY Kapitola 13 TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 4

5 Názvosloví, použité zkratky a souvisící citované dokumenty Názvosloví: Dodavatel Jakost Kontrola Odběratel Oprava Produkt Smlouva Udržovatelnost Zkouška Životnost Pár Použité zkratky: ČSN KČM PE TS-MOP NCAGE NSN RN osoba (fyzická i právnická), která vyrábí, dodává nebo jen navrhla produkt, a v případech stanovených nařízením vlády též osoba, která sestavuje, balí, zpracovává, nebo označuje produkt, za který odpovídá podle zákona č. 22/1997 Sb., a který hodlá uvést na trh pod svým jménem. stupeň splnění požadavků souborem inherentních znaků. ověřování shody měřením, pozorováním, zkoušením nebo srovnáváním významných charakteristik objektu. organizační celek rezortu Ministerstva obrany u kterého se bude produkt používat, nebo který je smlouvou určen k převzetí zboží, nebo organizační celek, v němž je zařazen zpracovatel TS-MOP. fyzický zásah prováděný za účelem obnovy požadované funkce nebo vzhledu produktu, který nevyhovuje požadavkům stanoveným v TS-MOP. platí definice uvedená v ČSN EN ISO 9000:2006, avšak pro účely těchto TS- MOP se jedná o výrobky, služby nebo materiály patřící do majetkového uskupení 2.1 (materiál osobního použití). obchodně závazkový vztah ve smyslu platného právního předpisu uzavřený mezi kupujícím a prodávajícím. schopnost objektu v daných podmínkách používání setrvat ve stavu nebo se vrátit do stavu, v němž může plnit požadovanou funkci, jestliže se údržba provádí v daných podmínkách a používají se stanovené postupy a prostředky. stanovení (hodnoty) jednoho nebo několika znaků podle určitého postupu. schopnost výrobku plnit požadovanou funkci v daných podmínkách používání a údržby do dosažení mezního stavu. označení jednotky množství výrobku (pár obsahuje 2 ks tzv. půlpáry obuvi stejného provedení a velikosti; které jsou spolu sepnuty a tvoří jednu manipulační jednotku). Česká technická norma Katalogové číslo majetku polyethylen Technická specifikace materiálu osobního použití kód NATO přidělený výrobci a dodavateli skladové číslo NATO referenční číslo 5

6 Souvisící dokumenty Zákon č. 40/1964 Sb., Zákon č. 513/1991 Sb., Zákon č. 137/2006 Sb., Zákon č. 219/1999 Sb., Zákon č. 309/2000 Sb., občanský zákoník, ve znění pozdějších předpisů obchodní zákoník, ve znění pozdějších předpisů o veřejných zakázkách, ve znění pozdějších předpisů o ozbrojených silách České republiky, ve znění pozdějších předpisů. o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, ve znění pozdějších předpisů Zákon č. 412/2005 Sb., o ochraně utajovaných informací a o bezpečnostní způsobilosti, ve znění pozdějších předpisů. Zákon č. 634/1992 Sb., o ochraně spotřebitele, ve znění pozdějších předpisů Zákon č. 22/1997 Sb., Zákon č. 102/2001 Sb., Zákon č. 185/2001 Sb., Vyhláška MPO č. 92/1999 Sb., Vyhláška MPO č. 93/1999 Sb., Vyhláška MO č. 5/2001 Sb., Vyhláška MŽP č. 383/2001 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů o obecné bezpečnosti výrobků a o změně některých zákonů, ve znění pozdějších předpisů o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů kterou se stanovuje způsob označování textilních výrobků údaji o složení materiálu, ve znění pozdějších předpisů kterou se stanovují postupy pro kvantitativní analýzu dvousložkových směsí textilních vláken, ve znění pozdějších předpisů kterou se stanoví náležitosti katalogizační doložky, vzory tiskopisů žádostí, oznámení a přehledů souvisejících s katalogizací a vzor osvědčení o způsobilosti zpracovávat návrh katalogizačních dat o výrobku o podrobnostech nakládání s odpady, ve znění pozdějších předpisů Odborné pokyny ředitele Sekce logistiky MO Technické specifikace materiálu osobního použití čj / ČSN EN ISO 9001 Systémy managementu kvality - požadavky ČSN EN ISO 9000:2006, Systémy managementu kvality Základní principy a slovník; ČSN EN ISO 3376 Usně Fyzikální a mechanické zkoušky Stanovení pevnosti v tahu a prodloužení. ČSN EN ISO 4048 Usně Chemické zkoušky Stanovení látek extrahovatelných v dichlormethanu. ČSN EN ISO Usně Zkoušení stálobarevnosti Stálobarevnost při stírání. 6

7 ČSN EN Textilie - Plošné textilie - Zjišťování plošné hmotnosti pomocí malých vzorků. ČSN EN ISO Textilie Zjišťování odolnosti plošných textilií v oděru metodou Martindale Část 2: Zjišťování poškození vzorku. ČSN EN ISO Osobní ochranné prostředky Metody zkoušení obuvi. ČSN EN ISO Usně Fyzikální a mechanické zkoušky Stanovení pevnosti v dalším trhání Část 2: Oboustranné trhání (roztržení štěrbiny). ČSN Zkoušení usní. Stanovení kysličníku chromitého v usních. ČSN EN ISO 5402 Usně - Fyzikální a mechanické zkoušky Stanovení ohybové odolnosti flexometrickou metodou. ČSN , metoda B Pryž. Stanovení hustoty. ČSN EN ISO 868 Plasty a ebonit Stanovení tvrdosti vtlačováním hrotu tvrdoměru (tvrdost Shore). ČSN ISO 37 Pryž, vulkanizovaný nebo termoplastický elastomer Stanovení tahových vlastností. ČSN Obuv - Požadavky a metody zkoušení. ČSN EN ISO Usně Zkouška adheze povrchové úpravy ČSN EN ISO 4045 Usně Chemické zkoušky Stanovení ph. ČSN EN ISO 5402 Usně Fyzikální a mechanické zkoušky Stanovení ohybové odolnosti flexometrickou metodou. ČSN EN ISO Usně Zkouška adheze povrchové úpravy ČSN EN ISO 4045 Usně Chemické zkoušky Stanovení ph ČSN Pryž. Stanovení odolnosti proti odírání na přístroji s otáčivým bubnem ČSN EN ISO 868 Plasty a ebonit Stanovení tvrdosti vtlačování hrotu tvrdoměru. ČSN EN Textilie Plošné textilie Zjišťování plošné hmotnosti pomocí malých vzorků. ČSN EN Textilie Zkušební metody pro netkané textilie Část 1: Zjišťování plošné hmotnosti (idt ISO :1989) ČSN EN Textilie Zjišťování fyziologických vlastností měření tepelné odolnosti a odolnosti vůči vodním parám za stálých podmínek (zkouška pocení vyhřívanou destičkou ) (ISO 11092:1993) ČSN EN ISO Osobní ochranné prostředky Metody zkoušení obuvi. ČSN EN ISO 6330 Textilie Postupy domácího praní a sušení pro zkoušení textilií ČSN EN ISO 5077 Textilie Zjišťování změn rozměrů pop praní a sušení 7

8 KAPITOLA 1 - VŠEOBECNÁ ČÁST 1.1 Technická specifikace materiálu osobního použití (TS-MOP) je dokumentem ve vlastnictví rezortu Ministerstva obrany, který vymezuje konstrukci, rozměry, požadované vlastnosti, velikosti a další jakostní znaky produktu. TS-MOP dále určuje podmínky pro výrobu, kontrolu, zkoušení, používání, údržbu, opravy, balení, přejímku, skladování, značení a likvidaci produktu. Je-li na výrobek vyžadováno státní ověřování jakosti ve smyslu zákona č. 309/2000 Sb., o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, je TS-MOP, společně s dokumentací dodávanou dodavatelem v souladu se zadávací dokumentací veřejné zakázky a kupní smlouvou, dokumentací výrobku ve smyslu 20, odst. 3 tohoto zákona. KAPITOLA 2 - URČENÍ PRODUKTU 2.1 (dále jen boty, obuv ) jsou určeny k zateplení dolních končetin v zimním období, k reprezentačním a služebním účelům v rámci činnosti příslušníků HS, VKPR, ÚH. KAPITOLA 3 - TECHNICKÝ POPIS 3.1 Provedení svršku obuvi Kotníčková usňová zimní celopodšívkovaná obuv s usňovou podešví. K uzavírání obuvi jsou použity obuvnické kroužky (14 párů/pár), vnitřní průměr 5 mm, barva černá. Svršek je derbového střihu s uzavíráním na šněrování. Zadní pásek a ozdoby holeně jsou šity 1-ním řádkem šití. Veškeré spoje a řezy jsou zabarvené. Našívání nártů včetně šití závorek 2-ma řádky šití. Obšívání zadních dílů s ořezem podšívky jedním řádkem šití 3.2 Podšívkování obuvi Obuv je celopodšívkovaná syntetickou vlasovou podšívkou nárt, zadní dílce, jazyk. Jako zateplovací mezipodšívka obuvi je použita netkaná termoizolační textilie. Pro zpevnění - podšívková patička, podkroužky a bordura jsou z přírodní podšívkové usně. Tepelně izolační vlastnosti vkládací stélky jsou zvýšeny aplikací hliníkové fólie. 3.3 Provedení spodku obuvi Svršek je s usňovou podešví spojený prošívaným způsobem. Usňová podešev je prošívána do drážky, drážky jsou zatřeny lepidlem, zahrnutí, zalisování. Na nášlapnou část podešve je přilepena pryžová podrážka. Na podešev je přibitý podpatek. Řezy podešve zabarveny, vypáleny. Ve špici je 4-mi hřebíčky připevněno kovové chránítko ve tvaru oblouku. Na podpatek je v patní části (část patníku je vykrojena) připevněno 3-mi hřebíčky kovové chránítko (tvar kruhové výseče o základně 70 mm a výšce oblouku 35 mm). Součástí obuvi jsou kulatá šněrovadla. 3.4 Požadavky na provedení Celkové provedení obuvi musí odpovídat požadavkům ČSN Obuv požadavky a metody zkoušení, kap. 5.1., 5.3. Šití svršku se provádí provázaným stehem, musí být přesné a čisté, řádky rovné a souběžné bez vynechání stehů, prasklých nití a řádků bez uzlů a smyček. Připouští se šití se zapošitím minimálně 8

9 dvou stehů. Steh musí být utažen bez prosekání materiálu. Stopa jehly musí být zaplněna nití, konce řádku musí být zapošité, případně zauzlované nebo jinak zajištěné. KAPITOLA 4 - DALŠÍ ÚDAJE 4.1 Seznam položek Seznam položek P.č. KČM NSN Název RN NCAGE TS-MOP I./1 9S14G 2 25/240 TS-MOP I./2 25/240 9S14G 3 25,5/245 TS-MOP I./3 25,5/245 9S14G 4 26/250 TS-MOP I./4 26/250 9S14G 5 26,5/255 TS-MOP I./5 26,5/255 9S14G 6 27/260 TS-MOP I./6 27/260 9S14G 7 27,5/265 TS-MOP I./7 27,5/265 9S14G 8 28/270 TS-MOP I./8 28/270 9S14G 9 28,5/275 TS-MOP I./9 28,5/275 9S14G 10 29/280 TS-MOP I./10 29/280 9S14G 11 29,5/285 TS-MOP I./11 29,5/285 9S14G 12 30/290 TS-MOP I./12 30/290 9S14G 13 30,5/295 TS-MOP I./13 30,5/295 9S14G 14 31/300 TS-MOP I./14 31/300 9S14G 15 32/310 TS-MOP I./15 32/310 9S14G 16 33/320 TS-MOP I./16 33/320 9S14G Položky výrobku, určené k zabezpečení životního cyklu 4.2 Kompletační seznam NEVYUŽITO P.č. KČM Název Množství TS MOP TS-MOP

10 KAPITOLA 5 - POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ 5.1 Výrobce musí mít v rámci svého systému managementu jakosti zaveden proces monitorování a měření, který musí být v souladu s normou ČSN EN ISO Tento proces musí být dokumentován včetně metodik pro monitorování a měření jednotlivých parametrů v průběhu výroby a při výstupní kontrole. Výrobce musí být schopen doložit splnění parametrů výrobku uvedených v kapitolách 3 a 9 až 13 této TS-MOP. 5.2 Pro zkoušku soudržnosti podešve a podrážky obuvi odebírá pověřený pracovník, (popř. ZSOJ) 2 páry obuvi z dávky. V případě, že jeden půlpár ze zkoušených párů obuvi neodpovídá požadované hodnotě uvedené v ČSN , zkouška se opakuje u dalších dvou půlpárů obuvi. Výsledky zkoušek jsou považovány za konečné. Před zkouškou musí být vzorky kondiciovány dle ČSN EN ISO KAPITOLA 6 - POKYNY PRO POUŽÍVÁNÍ 6.1 Ukazatele udržovatelnosti jednotlivých výrobků jsou uvedeny v návodu na ošetřování obuvi, který je součástí balení každého páru. KAPITOLA 7 - POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ 7.1 Balení Každý pár je proložen mikrotenovou folií a vložen s návodem na ošetřování a náhradím párem šněrovadel do lepenkové krabice, která je opatřena etiketou s údaji: výrobce, název výrobku, velikost v mm, velikost v cm, datum výroby (měsíc/rok např. 06/2007), vojenský znak a čárový kód. Po 5-ti párech se balí do krabice z třívrstvé lepenky. Každá krabice je označena etiketou s údaji: výrobce, název výrobku, velikost v mm, velikost v cm, počet párů, datum výroby (měsíc/rok např. 06/2007), vojenský znak a čárový kód. Rozměry krabice 650x365x310 ±5 mm. Hmotnost nabalené krabice nesmí přesáhnout 15 kg. 7.2 Skladování Výrobky se skladují v suchých, čistých a uzavřených skladovacích prostorách minimálně 1 m od topných těles a bez přímého vlivu slunečních paprsků, při teplotě 0-30 C a relativní vlhkosti maximálně 70 %. Sklady jsou zabezpečeny proti hmyzu a drobným hlodavcům. Za těchto podmínek je doba skladovatelnosti 10 let. 7.3 Značení Každý půlpár je označen tiskem na podšívkovou patičku. Značení obsahuje následující údaje: - výrobce - velikost v mm - velikost v cm - datum výroby ve tvaru mm/xxxx (měsíc/rok např. 06/2006) - vojenský znak - zkřížené meče. 10

11 Značení musí být stálobarevné a čitelné. Velikost písma musí být min. 3 mm. KAPITOLA 8 - POKYNY PRO EKOLOGICKOU LIKVIDACI 8.1 Likvidace výrobků se provádí v souladu se zákonem č.185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů a v souladu s příslušnými prováděcími předpisy v platném znění. KAPITOLA 9 - SPECIFIKACE POUŽITÉHO MATERIÁLU 9.1 Základní materiály Vrchový materiál Charakter materiálu: chromočiněná, podbarvená hovězinová useň. Líc usně je upraven semianilinovou úpravou při zachování přírodního charakteru usně včetně rozdílného lomu líce a přírodních znaků usní. Materiál je uplatněn na těchto dílcích: nárt, jazyk, zadní dílec, zadní pásek - tloušťka 1,4-1,6 mm, povrchová úprava hladká, barva černá. Základní podšívkový materiál Charakter materiálu: pletená syntetická kožešina, jednolícní úplet. Materiál je uplatněn na těchto dílcích: podšívka jazyka, nártu, zadních dílů. - výška vlasu 5 mm, - barva bílá. Zateplovací materiál Charakter materiálu: mikrovlákenné rouno, polyolefin/polyester, izolační, vlhkuvzdorné. Materiál uplatněn na dílcích: mezipodšívka nártu, jazyka, zadních dílů. Podešev Podrážka - spodková useň, tl. 4,5 5 mm, barva přírodní, řezy barvené černé - pryžová, jemný vroubkovaný dezén, barva černá 9.2 Ostatní materiály Podšívka bordury, podkroužků, patička - přírodní podšívková useň vepřovice, tl. 0,7 1,0 mm, barva přírodní Mezipodšívka zadních dílů oboustranná výztužný směsový materiál, plátnová vazba Mezipodšívka podkroužků - 100% bavlna, kepr Tužinka - ztužidlová deska Opatek - vláknitá opatková useň, tl. 1,5 mm Napínací stélka - přírodní spodková useň, tl. 3-3,5 mm Klenek - plastový Půdování přední - vícevrstvá lepenka Rámek podešve - kožolit, barva černá 11

12 Podpatek Patník Kovové doplňky - polyetylenový, barva černá - spodková useň, tloušťka 5,0-5,5 mm, barva přírodní, řezy Barvené, černé - ochranné kování, pozinkované - pata: podkovice (vybrání usňového patníku pro upevnění podkovice), pozinkovaná - špice: chránítko, pozinkované. 9.3 Součásti obuvi Vkládací stélky - texon tl. 1 mm + třívrstvá stélka ( podšívkový materiál + lehčená pěna tloušťka 3 mm) + hliníková fólie - podšívkový materiál prošitý v barvě do kosočtverců (bílá), - všechny materiály musí být ukotveny tak, aby nedošlo k jejich rozrvstvení. Šněrovadla - délka 800 mm, plochá, směsový materiál. Konce šněrovadel musí být zabezpečeny proti třepení. KAPITOLA 10 - TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU 10.1 Technické parametry - základní usňový vrchový materiál P. Parametr Požadováno Zkušební norma č. 1. Pevnost v tahu A/B min. 18/16 MPa ČSN EN ISO Tažnost A/B min. 36/43 % ČSN EN ISO Pevnost v roztržení štěrbiny min. 66 N ČSN EN ISO Odolnost proti opak. ohybu ČSN EN ISO za sucha 80 kc Bez viditelných - za mokra 20 kc změn 5. Obsah látek extra. dichlormetanem 3,5-10,5 % ČSN EN ISO ph min. 3,5 ČSN EN ISO Technické parametry zateplovací materiál P. Parametr Požadováno Zkušební norma č. 1. Hmotnost 226 ±10 g/m 2 ČSN EN Hřejivost tepelné izolace Rct min. 0,12 m 2 K/W ČSN EN Technické parametry - textilní podšívka Parametr Požadováno Zkušební norma 1. Složení materiálu Základ: 100% polyester Vlas: 60 % polyester Vyhláška MPO č. 93/1999 Sb 12

13 Parametr Požadováno Zkušební norma 40 % vlna 2. Hmotnost 190 ±20 g/m 2 ČSN EN Změna rozměrů při 30 C - řádek - sloupek 10.4 Technické parametry spodková useň max. 4 % ČSN EN ISO 6330 ČSN EN ISO 5077 P.č. Parametr Požadováno Zkušební norma 1. Pevnost v tahu min. 20 MPa ČSN EN ISO Tažnost max. 35 % ČSN EN ISO Obsah látek extrahovatelné dichlormetanem 1-3 % ČSN EN ISO Technické parametry materiál podrážky P.č. Parametr Požadováno Zkušební norma 1. Hustota 1,22 ±0,04 g/cm 3 ČSN Tvrdost 78 ±3 ShA ČSN EN ISO Odolnost proti odírání max. 450 mm 3 ČSN Pevnost v tahu min. 8,0 MPa ČSN ISO Požadavky na laboratorní parametry a kvalitu výrobku P.č. Parametr Požadováno Zkušební norma 1. Pevnost spoje mezi podešví a podrážkou ČSN , čl ve špici - v nášlapu min. 8,0 N/mm min. 170 N 2. Pevnost šitých spojů min. 12,5 N/mm ČSN , čl Odolnost spodku proti chladu max. 10 C ČSN EN ISO 20344, čl Odolnost proti pronikání vody za dynamických podmínek min. 600 ohybů ČSN , čl KAPITOLA 11 - VELIKOSTNÍ SORTIMENT 11.1 Veškeré rozměry uváděné v kapitolách 11, 12, 13 jsou v milimetrech Počet velikostí sortimentu: Tabulka velikostí Klíč Velikost Obuv určená pro délku chodidla v mm 13

14 Klíč Velikost Obuv určená pro délku chodidla v mm 1. 25/ ,5/ / ,5/ / ,5/ / ,5/ / ,5/ / ,5/ / / / KAPITOLA 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY 12.1 Kalkulační velikost: 28/ Tabulka kontrolních rozměrů Kontrolní rozměr/velikost (mm) A Výška svršku v patní části

15 Kontrolní rozměr/velikost (mm) A Výška svršku v patní části Tolerance rozměrů: ±3 mm Rozměry obuvnického kopyta Obuvnické kopyto č H-08, obvodová šířka H Rozměry obuvnického kopyta, celé velikosti Velikost obuvi Délka stélky Obvod prstních kloubů , , , , , , , , ,5 15

16 KAPITOLA 13 - TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 13.1 Technický nákres a místa měření 16

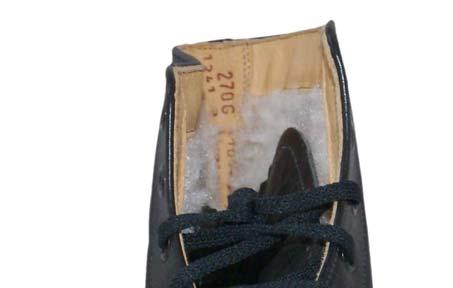

17 13.2 Fotografické vyobrazení 17

18 18

19 13.3 Fotografické vyobrazení podešve 19

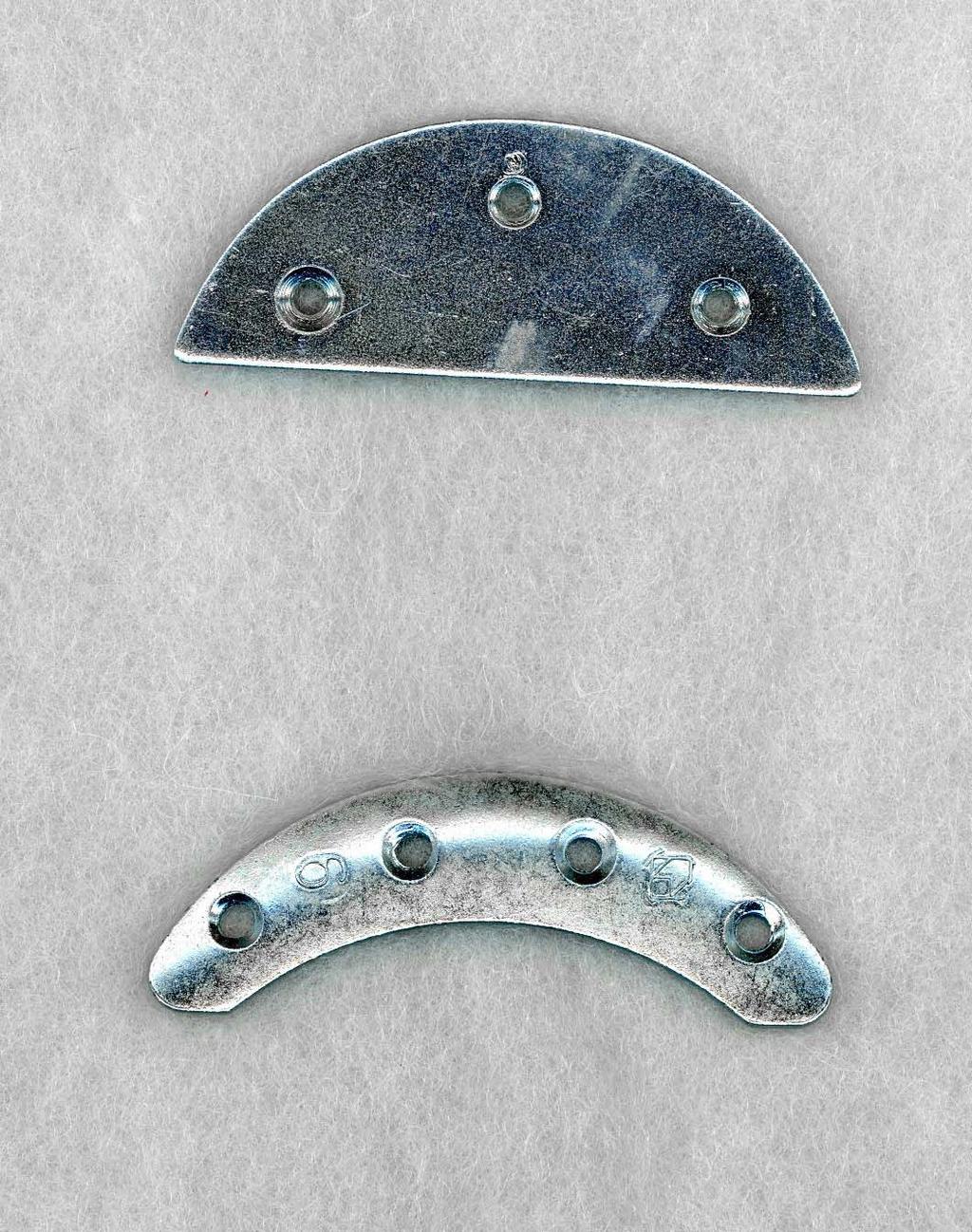

20 13.4 Fotografické vyobrazení kovových chránítek 20

21 13.5 Vkládací stélky, rubní strana 21
