PRODUKTOVÝ KATALOG AQUA PROGRAM NEREZOVÝ PROGRAM MINCOVNÍ AUTOMATY A VYBAVENÍ KEMPŮ BEZPEČNOSTNÍ SEKCE.

Transkript

1 PROUKTOVÝ KTLOG QU PROGRM NEREZOVÝ PROGRM MINCOVNÍ UTOMTY VYBVENÍ KEMPŮ BEZPEČNOSTNÍ SEKCE

2 LOUHOLETÁ TRICE MNOHLETÉ ZKUŠENOSTI KVLITNÍ PROUKTY VYSOKÝ HYGIENICKÝ STNR MOERNÍ VYBVENÍ ÚSPOR FINNCÍ, ENERGIÍ OCHRN ŽIVOTNÍHO PROSTŘEÍ SPOKOJENÍ ZÁKZNÍCI U NÁS I V ZHRNIČÍ Naše společnost je ryze českou výrobní společností s dlouholetou tradicí. Již od roku 1992 patří v České republice ke špičce v oboru automatické a nerezové sanitární techniky. Letité zkušenosti v oboru, použití nejnovějších technologií a tým zkušených odborníků = záruka kvality, kterou firma ZP Brno nabízí. Vize společnosti ZP Brno s.r.o. ZP Brno je výrobce inteligentní, automatizované a komfortní sanitární nerezové techniky. Naše řešení podle individuálních požadavků nabízí kompletní zajištění hygienických potřeb u zákazníka, který ocení dlouhou životnost, vysokou odolnost a snadnou údržbu výrobků spolu s nejvyšší možnou úsporou energií a rychlou návratností vložených prostředků. ZP Brno je hrdá na svou vlastní výrobu a vývoj s kvalitním designem a snadnou montáží výrobků. Prosazuje distribuci přes odborný velkoobchod k specializované montážní firmě. Naším cílem je každoroční zvyšování podílu nejen na trzích České a Slovenské republiky. Pro spokojenost zákazníků zajišťujeme: technickou podporu projektantů, montážních a servisních firem; krátkou dobu dodání; termínovou spolehlivost; poradenské služby; rychlý servis uživatelům. Vedení firmy u svých zaměstnanců partnerským přístupem prosazuje týmovost s možností seberealizace. Pro dlouhodobou stabilitu společně realizujeme stanovené cíle, vytváříme kvalitní pracovní prostředí a dbáme na dobré jméno firmy. QU PROGRM PISOÁRY SPLCHOVČE WC SENZOROVÉ UMYVLOVÉ BEZOTYKOVÉ OVLÁÁNÍ SPRCH ŽLBY PITNÉ FONTÁNY NEREZOVÝ PROGRM SPRCHY PISOÁRY UMÝVCÍ PISOÁROVÉ ŽLBY VÝLEVKY VEŘE MYČKY OBUVI ZÁSTĚR SNITČNÍ NÁOBKY SUŠIČKY OBUVI MINCOVNÍ UTOMTY VYBVENÍ KEMPŮ UTOMTY PRO SPRCHY RMTURY VEŘNÍ UTOMTY PRČKOVÉ UTOMTY SERVISNÍ VÝEJNÍ STOJNY KBINKOVÉ SNITÁRNÍ SYSTÉMY VÝLEVKY BEZPEČNOSTNÍ SEKCE NTIVNLOVÁ OOLNÉ PISOÁRY BEZPEČNOSTNÍ SPLCHOVČE NTIVNLOVÉ UTOMTY BEZPEČNOSTNÍ SNITÁRNÍ KOMBISETY OOLNÉ

3 QU PROGRM, NEREZ PROGRM a BEZPEČNOSTNÍ SEKCE V rámci tohoto katalogu jsou představeny výrobky aqua a nerez programu spolu s výrobky spadající do bezpečnostní sekce. V naší nabídce naleznete kompletní designové řady výrobků. Sortiment aqua a nerez programu je navržen tak, aby se produkty daly navzájem vhodně kombinovat, a vytvořily tak ucelený vzhled daného prostoru. QU PROGRM Program zahrnující automatickou sanitární techniku, jejíž konstrukce zajišťuje vysoký uživatelský komfort a hygienický standard při maximální úspoře vody. V rámci aqua programu nabízíme automatické umyvadlové a sprchové baterie, automatické inteligentí (IQ) pisoáry, automatické splachovače pisoárů a klozetů, nerezové pitné fontány a podlahové žlábky. Výrobky se vyznačují dlouhodobou životností, funkčností a zajímavým designovým provedením. utomatické výrobky jsou ovládány pomocí bezdotykové technologie, odolnými piezo tlačítky, případně indukčními bezpečnostními tlačítky (bezpečnostní sekce). Napájení automatických výrobků je možné na 12 V ze zdroje nebo 6 V z tužkových baterií (životnost baterií cca 1,5 roku při 100 sepnutích denně). utomatické inteligentní (IQ) splachovače Ke spláchnutí pisoárů s integrovanými automatickými inteligentními (IQ) splachovači stačí pouze 1 litr vody. Fungují na principu zaznamenání a reakce na změny v sifonu. Splachovač nereaguje na kolísající hladinu vody v sifonu ani na procházející osoby nesplachuje tedy zbytečně, čímž také výrazně snižuje spotřebu vody. Výhody IQ inteligentní splachování samonasávací sifon jednoduchá montáž bez stavebního zásahu ke spláchnutí stačí pouze 1 litr vody hygienické spláchnutí jedinečný úklidový mód Bezdotykové senzorové ovládání výrobků Při vložení rukou do zóny snímání se otevřením elektromagnetických ventilů automaticky pustí voda. Ventily zůstávají otevřeny i po vyjmutí rukou po, předem nastavitelnou, dobu doběhu. Bezpečnostní mód pokud trvale zacloníme snímač, ventily po uplynutí doby 30 s zavírají vodu. Je tak zabráněno možnému vytopení a plýtvání vodou. Piezo tlačítko Výhody piezo tlačítka spočívají především v tom, že nelze promáčknout, demontovat ani zaaretovat, má dlouhodobou životnost a velmi jednoduchou obsluhu (pro aktivaci stačí pouhý dotyk prstu vhodné pro děti i handicapované osoby). ntivandalové tlačítko Odolné proti poškození a zneužití. Tlačítko nelze promáčknout ani zaaretovat, je pouze identifikátorem impulsů, proto je zde zaručeno, že nelze dané zařízení zablokovat a tím pádem nechat téct vodu libovolně dlouho. Nerez program Produkty nerezového programu mají díky své odolnosti, funkčnosti a snadné údržbě uplatnění na řadě míst, jako jsou veřejné toalety, odpočívadla dálnic, sportoviště, bazény, aquaparky, wellness a fitness centra, školy, ale i průmyslová odvětví (masokombináty, mlékárny, pivovary, vinařství, ). Nerezové výrobky jsou dodávány dle typu v lesklé, matné a kartáčované povrchové úpravě. Matná povrchová úprava je zajištěna tryskáním balotinou. Bezpečnostní sekce Tato sekce zahrnuje antivandalové sanitární výrobky určené pro vybavení sociálních zařízení ve velmi zátěžových provozech (věznicích, psychiatrických léčebnách, policejních stanicích). Jedná se o speciálně upravené nerezové výrobky, vyrobené z nerez materiálu tloušťky 2 4 mm, které jsou maximálně odolné proti úmyslnému poškození a demontování, zabraňují možnosti sebepoškozování a ohrožování dalších vězňů, mají bezpečnostní kotvení do stěny a stejně jako standardní výrobky zajišťují vysoký hygienický standard a snižují provozní náklady. STNRNĚ JSOU PROUKTY VYRÁBĚNY Z OCELI TŘÍY ČSN (ISI 304). NBÍZÍME I PROVEENÍ Z OOLNĚJŠÍ OCELI TŘÍY ČSN (ISI 316L), KTERÁ MÁ ÍKY SVÝM VLSTNOSTEM VYUŽITÍ PŘEEVŠÍM V PROVOZECH SE ZVÝŠENÝM VÝSKYTEM CHLÓRU (KOUPLIŠTĚ, BZÉNY, ). PRO OŠETŘENÍ VÝROBKŮ Z NEREZU OPORUČUJEME POUŽÍVT PŘÍPRVEK WÜRTH KONZERVCE (OBJ. Č K), ČIŠTĚNÍ (OBJ. Č ). PRO ÚRŽBU UMYVLOVÝCH BTERIÍ OPORUČUJEME POUŽÍVT ČISTICÍ PROSTŘEEK LRRIN.

4 POVRCHY V rámci přiblížení se potřebám zákazníků si nyní můžete sami zvolit povrchovou úpravu výrobku, která Vám nejvíce vyhovuje. Nabízíme povrchovou úpravu: matnou kartáčovanou lesklou Možnosti povrchových úprav konzultujte s naším obchodním zástupcem. U každého výrobku jsou jiné technologické postupy a možnosti povrchů. Před započetím výroby je tedy nutná konzultace s naším pracovníkem a kalkulace ceny konečného výrobku. Standardní povrchová úprava výrobku je matná. Kartáčovány povrch Matný povrch Lesklý povrch KOMXIT alší možností povrchové úpravy je komaxit. Široká barevná škála umožňuje jejich umístění do barevně sladěných prostor, ať už se jedná o obchodní centra, administrativní budovy, školy, ale i muzea a galerie, kde svým vzhledem dokonale vyniknou. Co je to komaxit? Jedná se práškové lakování, tedy o povrchovou úpravu kovů práškovým plastem, který se nanáší elektrostaticky (proto lze použít jen u kovových vodivých prvků). Výhody komaxitové povrchové úpravy vysoká kvalita rovnoměrnost nánosu dlouhodobá životnost šetrnost vůči životnímu prostředí vhodné i pro potravinářské účely a gastroprovozy (neobsahuje žádné závadné látky) POVRCHOVÁ ÚPRV HYROTISKEM Ze vzorníku, popřípadě z vlastních fotografií, si můžete vybrat grafiku potisku. Vybraný vzor se pomocí technologie hydrotisku nanese na nerezový výrobek a následně přelakuje a vypálí. Odolnost tohoto povrchu je srovnatelná kupříkladu s autolakem. Možnosti úpravy hydrotiskem konzultujte s našimi obchodními zástupci. Z technologických důvodů nelze tuto metodu použít u všech výrobků. Imitace kamene Imitace abstraktní struktury Vysvětlivky INTELIGENTNÍ (IQ) SPLCHOVÁNÍ ZKÁZKOVÁ VÝROB SENZOROVÉ OVLÁÁNÍ NTIVNL PROVEENÍ OVLÁÁNÍ PIEZO TLČÍTKEM BEZPEČNOSTNÍ PROVEENÍ OVLÁÁNÍ NTIVNL TLČÍTKEM VÝROBKY PRO HNICPOVNÉ MOŽNOST BREVNÉHO PROVEENÍ VÝROBKY O ZRVOTNICTVÍ

5 OBSH PISOÁRY, PISOÁROVÉ ŽLBY SPLCHOVČE PISOÁRŮ Str UP 1 UP 2 UP R COS UP 3 UP 21 UP 12 UP 5-II UP 24 UP 27 UP 28 UP 29 UP 41 UP 42 UP 44 UP 45 UP 33 UP 34 NP 01 NP 02 UP 02 UP 03 UP 04 BSTP 01 ZP 01 ZP 02 BSPZ 01 BSPZ 02 SPLCHOVČE WC, BEZPEČNOSTNÍ KOMBISETY Str UZ 3 UZ 3P UZ 3 INV BSZ 01 UZ 5-II BSZ 5 UZ 01 UZ 01 INV UZ 02 UZ 02 INV UZ 06 UZ 06N UZ 08 UZ 08 INV UB 01 UZ 03 UZ 03 INV UZ 04 UZ 04 INV UZ 010 UZ 010 INV BSNZ 01 BSNZ 01 INV BSNZ 02 BSNZ 02 INV BSK 01 BSK 02 UMYVLOVÉ NÁSTĚNNÉ Str UM 1-II UM 3 UM 12 UM 16 UM 16.TV UM 17 UM 18P UM 19 UM 20 UM 21 UM 22 UM 23 UK 1 UK 2 UK 4 UK 6 UM 2 UM 2K UM 7 UM 4 UM 5.TVB UM 8 UM 15 UM 15P UM 15K UM 13 () NEREZOVÁ, ŽETONOVÉ UTOMTY Str UM 01 UM 03 UM 05 UM 07 UM 08 UM 011 UM 013 UM 014 UM 015 UM 016 UM 017 UM 018 UM 018 INV UM 022N UM 022Z UM 023 UM 025N UM 025Z UM 027 UM 028N UM 028Z UM 029 UM 030 UM 031 UM 032 UM 033 UM 026 UM 026 INV UM 06 UM 07S UM 012S BSU 01 BSU 02 BSU 03 Str US 1 US 1P US 2 US 2P US 11 US 13 US 12 SP 1 SP 2 SP 3 SP 4 SP 5 US 3 US 3P BSS 01 BSS 03 BSZ 01 BSZ 02 FONTÁNY Str SPS 01 SPS 04 SPS 02 SPS 03 Mlžicí sprcha K FO 01 FO 01.Y FO 02 FO 03 FO 03 FO 04 FO 01.S FO 01.SL FO 01.SC FO 01.SCL Str PZ 011 PZ 013 PZ 014 PZ 015 PZ 01 PZ 03 PZ 05 PV 01 OZ 01 OZ 02 OZ 03 OZ 04 OZ 05 KBINKOVÉ SYSTÉMY Str UL 04 UL 05 UL 06 UL 01 UL 02 UL 03 UL 04.L UL 05.LK UL 03Z.L UL 03Z.LK BSUL 03 PUN 01 PUN 02 VL 01 VL 03 VL 04 VL 06 VLU 01 VLU 02 Str S 01 S 02 S 03 S 04 S 05 NE NZE NI NZI NEREZOVÁ Str (sanitační nádoby, dezinfekční brody, automatické myčky obuvi a zástěr, sušičky obuvi, dezinfekce rukou a turnikety) ST 01.F STS 01 SPK SPL BS 02 BZ 01 MO 01 RMP 02 RMO 02 MZ 01 MZ 02 SO 02 R 01 TRM 01 SO 01 (konzoly, poličky, kryty rohů) Str KP 1 KZ 1 KZS 1 KB 1 NKR 01 NKR 02 NKR 03 NPN 01 ZC 1/20 ZC 1/50 ZC 1/36L PLSTOVÉ Str

6 utomatické senzorové splachovače pisoárů UP 1 UP 2 utomatická splachovací zařízení pisoárů využívající pro bezdotykové ovládání senzorovou optoelektronickou technologii. Zařízení reaguje na vstup osoby do zóny snímání, nereaguje na procházející osoby. Po 24 hodinách klidu automaticky spláchne. Jsou určeny pro zabudování do zdi nad pisoár. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa odpad: podle typu pisoáru doba splachování: 5 s (možnost přenastavit) el. napájení: 12 V, 50 Hz příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 UP 1, 2) ZC 1/50 (max. 8 UP 1, 2) ZC 1/36L (max. 6 UP 1, 2) hmotnost: 1,5 kg (UP 2) 1 kg (UP 1) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připravena nika mm pro instalaci elektromagnetického ventilu/instalaci skříňky UP UP 1: Připraven přívod vody G 1/2 pro připojení na elektromagnetický ventil a přívod vody od ventilu do pisoáru (např. P 1). UP 2: Připraven přívod vody G 1/2 pro připojení na montážní krabici a do pisoáru podle obrázku. 3. Připraven odpad podle sifonu. 4. P řipraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. UP 1 KOMPLETNÍ OÁVK UP 1: nerezový kryt se skříňkou elektroniky upevňovací distanční rámeček drobný montážní materiál elektromagnetický ventil UP 2 navíc: instalační skříňka s kulovým ventilem a vstupním/výstupním šroubením krycí montážní plech UP 1 splachovač pro jeden pisoár bez montážní krabice napájený 12 V ze zdroje ZC UP 2 splachovač pro jeden pisoár s montážní krabicí napájený 12 V ze zdroje ZC N OBJENÁVKU P 1 hadicová přípojka pro UP 1 (tlaková hadice se sponami, redukcemi a mosaznou nástěnkou) PŘÍVO VOY ukončení převlečnou maticí G1/2 C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMNÍ UP 2 PŘÍVO VOY G1/2 C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMNÍ 6

7 utomatický senzorový skupinový splachovač UP R utomatické splachovací zařízení pro skupinu pisoárů využívající pro bezdotykové ovládání optoelektronický snímač, který reaguje na vstup do zóny snímání. Při opuštění prostoru (zóny snímání) dojde ke spláchnutí všech napojených pisoárů. Snímač nereaguje na procházející osoby a je necitlivý na denní a umělé osvětlení. Po 24 hodinách klidu se pisoáry automaticky spláchnou. utomatický splachovač UP R je určen pro sociální zařízení v provozech s přestávkami např. pro sociální zařízení sportovišť, stadionů a škol, kde zvyšuje hygienu a uživatelský komfort. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky (max. 4,5 m) přívod vody: G 3/4 (1 ) tlak vody: 0,1 1,0 MPa doba splachování: 5 s (možnost přenastavit) el. napájení: 12 V, 50 Hz příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 UP R) ZC 1/50 (max. 8 UP R) ZC 1/36L (max. 6 UP R) hmotnost: 2,8 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraveny niky mm pro osazení instalační skříňky elektromagnetického ventilu, mm pro osazení skříňky elektroniky. 2. Připraven přívod vody ke skříňce ventilu a jednotlivým pisoárůmů 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC UP R KOMPLETNÍ OÁVK instalační skříňka elektroniky instalační skříňka ventilu vstupní a výstupní šroubení elektronika elektromagnetický ventil krycí montážní plech 2 ks distanční rámeček 2 ks nerezový kryt skříňky elektroniky nerezový kryt skříňky ventilu samolepicí odrazka propojovací kabel mezi elektronikou a ventilem upevňovací materiál UP R automatický skupinový splachovač * zóna necitlivosti, cca 20 % z nastaveného dosahu PŘÍVO VOY trubka G3/4 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMNÍ K SKŘÍŇK ELEKTRONIKY R ORZK V SKŘÍŇK VENTILU Časový splachovač pisoárů a žlabů COS 2 COS 3 NOVINK NOVINK COS 2 je zařízení pro časově ovládané splachovaní jednoho pisoárového žlabu. Obsahuje spínací hodiny s 24hodinovým cyklem, na kterých si uživatel nastaví dobu provozu. V této době ventil cyklicky splachuje. Je možné nastavit dobu spláchnutí a dobu mezi spláchnutími. Na displeji je zobrazen čas do spláchnutí. Stiskem tlačítka je možno vyvolat spláchnutí mimo nastavený cyklus. COS 3 je zařízení pro časově ovládané splachovaní skupiny pisoárových žlabů. Má stejný algoritmus jako COS 2, ovládá však až 6 výstupů, u kterých dochází k postupnému spínání (splachování). Na splachování tedy není potřeba velké množství vody v jednom okamžiku. 7

8 Pisoár s automatickým senzorovým splachováním UP 3 Pisoár OMINO (Jika Laufen) se zabudovaným automatickým splachovačem využívajícím pro bezdotykové splachování senzorovou optoelektronickou technologii, který reaguje na vstup osoby do zóny snímání. Po opuštění prostoru dojde ke spláchnutí. Pisoár nereaguje na procházející osoby, nedochází tedy ke zbytečnému splachování a plýtvání vody. Po 24 hodinách klidu automaticky spláchne. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa 0,2 0,8 MPa odpad: podle sifonu doba splachování: 5 s (možnost přenastavit) el. napájení: 12 V, 50 Hz (UP 3) 6 V C (UP 3.B) příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 UP 3) ZC 1/50 (max. 8 UP 3) ZC 1/36L (max. 6 UP 3) tužkové baterie 1,5 V (UP 3.B) 4 ks životnost baterií: při 100 spláchnutí denně cca 1,5 roku hmotnost: 11 kg UP 3 pisoár napájený 12 V ze zdroje ZC UP 3.B pisoár napájený 6 V z tužkových baterií KOMPLETNÍ OÁVK keramický pisoár OMINO (UP 3) elektromagnetický a rohový ventil s filtrem oplachová tryska připojovací hadice šrouby, hmoždinky a háky 2 ks (UP 3) tužková baterie 1,5 V 4 ks (u bateriových verzí) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2 podle obrázku. 2. Připraven odpad podle sifonu. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (neplatí pro bateriové verze). N OBJENÁVKU NP 01 nerezová přepážka k pisoárům NP 02 nerezová přepážka k pisoárům O dálkové ovládání Z903 nerezové sítko do pisoáru omino UP 3 (KERMIK OMINO JIK-LUFEN) PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO (12 V verze) kabel CYKY 2 1,5 8

9 utomatická inteligentní (IQ) pisoárová splachovací sada UP 21 UP 12 UP 21 utomatická inteligentní (IQ) pisoárová splachovací sada se samonasávacím sifonem reaguje na změny v něm probíhající. Nereaguje na kolísající hladinu vody v sifonu ani na procházející osoby, čímž výrazně snižuje spotřebu vody. Je určena pro instalaci do pisoárů se zadním přívodem vody. IQ splachovací sada je uložena ve vnitřní části pisoáru a je tedy mimo dosah uživatele, čímž je zároveň chráněna proti poškození. Výhodou je jednoduchá montáž bez Výhody IQ zásahu do keramiky a bez nutnosti stavebních úprav. Po 24 hodinách klidu dojde k tzv. hygienickému spláchnutí. Jedinečný úklidový mód deaktivuje pisoár pro snadné vyčištění sifonu a po 15 minutách se elektronika automaticky aktivuje do původního nastavení. samonasávací sifon inteligentní splachování jednoduchá montáž bez stavebního zásahu Napájení je možné: 12 V ze zdroje nebo 6 V z tužkových baterií (označeno písmenem.b např. UP 21.B). Všechny parametry splachovače jsou jednoduše nastavitelné přiložením magnetu. Nastavovací magnet není součástí dodávky obj. kód UP 12 je pisoárová konzola osazená automatickým inteligentním (IQ) splachovačem. Konzola svojí konstrukcí zajistí rozložení zatížení do podlahy a zdiva a tím umožňuje aplikaci závěsného provedení i u zdí s nižší nosností. Pro upevnění postačí zasekání předezdívka 90 mm. Konstrukce konzoly umožňuje široký rozsah nastavení. Splachovače UP 21, 12 jsou použitelné pro pisoáry umožňující připojení k samonasávacímu sifonu. ke spláchnutí stačí pouze 1 litr vody hygienické spláchnutí jedinečný úklidový mód ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (UP 21, 12) 0,2 0,8 MPa (UP 21.B, 12.B) odpad: d = 50 mm doba splachování: 5 s (možnost přenastavit) el. napájení: 12 V, 50 Hz (UP 21) 6 V C (UP 21.B, 12.B) příkon: 6 V (UP 21,12) napájecí zdroj: ZC 1/20 (max. 3 UP 21, 12) ZC 1/50 (max. 8 UP 21, 12) ZC 1/36L (max. 6 UP 21, 12) tužkové baterie 1,5 V (UP 21.B, 12.B) 4 ks hmotnost: 1 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2. 2. Připraven odpad d = 50 mm. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (neplatí u bateriové verze). KOMPLETNÍ OÁVK elektronika se snímačem elektromagnetický ventil rohový ventil s filtrem samonasávací sifon připojovací hadice držák baterií (u bateriových verzí) tužková baterie 1,5 V 4 ks (u bateriových verzí) nastavovací magnet není součástí dodávky obj. kód UP 21 automatický splachovač napájený 12 V ze zdroje ZC UP 21.B automatický splachovač 6 v napájený z tužkových baterií UP 12 automatický splachovač s montážní konzolou, napájený 12 V ze zdroje ZC UP 12.B automatický splachovač s montážní konzolou, 6 V napájený z tužkových baterií UP 21 UP 12 C PŘÍVO VOY C EL. PŘÍVO kabel CYKY 2 1,5 (12 V verze) d = 50 mm PŘÍVO VOY C EL. PŘÍVO kabel CYKY 2 1,5 (12 V verze) d = 50 mm 9

10 Pisoáry s automatickými inteligentními (IQ) splachovači UP 5-II UP 24 UP 27 UP 28 UP 29 UP 41 UP 42 UP 44 UP 45 UP 33 UP 34 Pisoáry s instalovaným automatickým inteligentním (IQ) splachovacím zařízením reagujícím na změny, které probíhají v sifonu. Vysoký hygienický standard je zajištěn tím, že odpadá nutnost manuálního splachování. IQ splachovací sada je uložena v zadní části pisoáru a je tedy mimo dosah uživatele, čímž je zároveň chráněna proti poškození. Ke spláchnutí pisoárů řady UP stačí pouze 1 litr vody. Splachovač nereaguje na kolísající hladinu vody v sifonu ani na procházející osoby nesplachuje tedy zbytečně, čímž také výrazně Výhody IQ snižuje spotřebu vody. inteligentní splachování Jedinečný úklidový mód deaktivuje pisoár pro snadné vyčištění sifonu, po 15 minutách se automaticky aktivuje a vrátí do původního nastavení. Po 24 hodinách klidu dojde k tzv. hygienickému spláchnutí. Všechny parametry splachovače jsou jednoduše nastavitelné přiložením jednoduchá montáž bez stavebního zásahu samonasávací sifon magnetu ke keramice (pisoár se nemusí demontovat). ke spláchnutí stačí pouze 1 litr vody Napájení pisoárů je na 12 V nebo 6 V u bateriových verzí (označeno písmenem B např. UP 28.B). hygienické spláchnutí utomatické pisoáry jsou určeny všude tam, kde je požadován uživatelský komfort a vysoká jedinečný úklidový mód úroveň hygieny při maximální úspoře vody. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (UP) 0,2 0,8 MPa (UP x.b) odpad: d = 50 mm doba splachování: 5 s (možnost přenastavit) el. napájení: 12 V, 50 Hz (UP) 6 V C (bateriové verze) příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 UP) ZC 1/50 (max. 8 UP) ZC 1/36L (max. 6 UP) tužkové baterie 1,5 V (UP x.b) 4 ks životnost baterií: při 100 spláchnutí denně cca 1,5 roku hmotnost: 10,5 kg (UP 27, UP 28, UP 29) 13 kg (UP 5-II, UP 24, UP 41) 14 kg (UP 45, UP 33, UP 34) 15 kg (UP 44) 18 kg (UP 42) KOMPLETNÍ OÁVK keramický pisoár (dle typu) elektromagnetický a rohový ventil s filtrem samonasávací sifon s elektronikou a snímačem připojovací hadice instalační šrouby s krytkami 2 ks tužková baterie 1,5 V 4 ks (u bateriových verzí) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2 podle obrázku. 2. Připraven odpad d = 50 mm. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (neplatí pro bateriové verze). N OBJENÁVKU KP 1 konzoly na upevnění pisoárů (str. 97) NP 01 nerezová přepážka k pisoárům NP 02 nerezová přepážka k pisoárům Z90x nerezové sítko UKÁZK INSTLCE SPLCHOVCÍHO V KERMICE UP 5-II (KERMIK GOLEM JIK-LUFEN) UP 5-II pisoár napájený 12 V ze zdroje ZC UP 5.B-II pisoár napájený 6 V z tužkových baterií UP 5.Z-II pisoár napájený integrovaným zdrojem 230 V, 50 Hz N OBJENÁVKU Z904 nerezové sítko do pisoáru Golem PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 5-II) C* EL. PŘÍVO kabel CYKY 3 1,5 (UP 5.Z-II) (d = 50 mm) 10

11 UP 24 (KERMIK LIVO JIK-LUFEN) UP 24 pisoár napájený 12 V ze zdroje ZC UP 24.B pisoár napájený 6 V z tužkových baterií N OBJENÁVKU Z905 nerezové sítko do pisoáru Livo PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 24) (d = 50 mm) UP 27 (KERMIK FELIX KOLO) UP 27 pisoár napájený 12 V ze zdroje ZC UP 27.B pisoár napájený 6 V z tužkových baterií N OBJENÁVKU Z907 nerezové sítko do pisoáru Felix PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 27) (d = 50 mm) UP 28 (KERMIK GOLF IEL STNR) UP 28 pisoár napájený 12 V ze zdroje ZC UP 28.B pisoár napájený 6 V z tužkových baterií N OBJENÁVKU Z906 nerezové sítko do pisoáru Golf PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 28) (d = 50 mm) * VOLITELNÝ SMĚR OPU UP 29 (KERMIK POLLO CERSNIT),C UP 29 pisoár napájený 12 V ze zdroje ZC UP 29.B pisoár napájený 6 V z tužkových baterií N OBJENÁVKU Z908 nerezové sítko do pisoáru pollo PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 29) (d = 50 mm) 11

12 UP 41 (KERMIK FUSION HTRI) ,C UP 41 pisoár napájený 12 V ze zdroje ZC UP 41.B pisoár napájený 6 V z tužkových baterií PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 41) (d = 50 mm) UP 42 (KERMIK KLEVIT) UP 42 pisoár napájený 12 V ze zdroje ZC UP 42.B pisoár napájený 6 V z tužkových baterií PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 42) UP 44 (KERMIK CONNECT IEL STNR, obj. č. E816601) UP 44 pisoár napájený 12 V ze zdroje ZC UP 44.B pisoár napájený 6 V z tužkových baterií PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 44) (d = 50 mm) UP 45 (KERMIK SIMPLICITY IEL STNR) UP 45 pisoár napájený 12 V ze zdroje ZC UP 45.B pisoár napájený 6 V z tužkových baterií PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 45) (d = 50 mm) 12

13 UP 33 (KERMIK SUBWY VILLEROY-BOCH) UP 33 pisoár napájený 12 V ze zdroje ZC UP 33.B pisoár napájený 6 V z tužkových baterií PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 33) UP 34 (KERMIK FUSION HTRI) UP 34 pisoár napájený 12 V ze zdroje ZC UP 34.B pisoár napájený 6 V z tužkových baterií PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 34) Nerezové přepážky k pisoárům NP 01 NP NOVINK

14 Nerezové pisoáry (s automatickými IQ splachovači) UP 02 UP 03 UP 04 Nerezové pisoáry jsou svojí odolností proti poškození určeny především pro veřejná sociální zařízení, dálniční odpočívadla, ale i všude jinde, kde je možnost zvýšené zátěže a keramika není vhodná. UP 02, UP 03 a UP 04 jsou nerezové pisoáry, které mohou být doplněny o automatické inteligentní (IQ) splachovací zařízení využívající snímač reagující na změny v sifonu. Ke spláchnutí stačí jeden litr vody. Pokud dojde pouze k přiblížení k pisoáru, elektronika nereaguje. Tím se zabrání zbytečnému splachování při náhodném a krátkodobém vstupu (průchod kolem pisoáru apod.). Po 24 hodinách klidu pisoár automaticky spláchne tzv. hygienické spláchnutí. Parametry IQ splachovačů jsou nastavitelné magnetem (magnet není součástí dodávky obj. kód ). Vzhledem k uložení všech prvků pod pláštěm pisoáru je splachovač chráněn před mechanickým poškozením, a to i úmyslným. Pisoáry UP 03, UP 04 mají integrované nerezové sítko pro zachycení hrubých nečistot. Pisoáry jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (verze na 12 V) 0,2 0,8 MPa (bateriové verze) odpad: d = 50 mm doba splachování: 5 s (možnost přenastavit) el. napájení: 12 V, 50 Hz (UP 02, UP 03, UP 04) 6 V C (UP 02.B, UP 03.B, UP 04.B) příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 UP 02, UP 03, UP 04) ZC 1/50 (max. 8 UP 02, UP 03, UP 04) ZC 1/36L (max. 6 UP 02, UP 03, UP 04) tužkové baterie 1,5 V (UP 02.B, UP 03.B, UP 04.B) 4 ks hmotnost: 8 kg (UP 02, UP 03) 10 kg (UP 04) UP 02 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2 podle obrázku. 2. Připraven odpad d = 50 mm. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (pro UP 02, UP 03, UP 04). N OBJENÁVKU NP 01 nerezová přepážka k pisoárům NP 02 nerezová přepážka k pisoárům Výhody IQ UP 02 plášť nerezový pisoár bez aut. splachování UP 02 pisoár s automatickým IQ splachovačem napájený 12 V ze zdroje ZC UP 02.B pisoár s automatickým IQ splachovačem napájený 6 V z tužkových baterií PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 02) (d = 50 mm) inteligentní splachování samonasávací sifon jednoduchá montáž bez stavebního zásahu ke spláchnutí stačí pouze 1 litr vody hygienické spláchnutí jedinečný úklidový mód NP 01 NP 02 UP 03 PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel (d = 50 mm) CYKY 2 1,5 (UP 03) UP 03 plášť nerezový pisoár bez aut. splachování UP 03 pisoár s automatickým IQ splachovačem napájený 12 V ze zdroje ZC UP 03.B pisoár s automatickým IQ splachovačem napájený 6 V z tužkových baterií UP 03 KOM plášť nerezový pisoár bez automatického splachovače, povrchová úprava komaxitem UP 03 KOM nerezový pisoár s automatickým IQ splachovačem napájený 12 V ze zdroje ZC, povrchová úprava komaxitem UP 03.B KOM nerezový pisoár s automatickým IQ splachovačem napájený 6 V z tužkových baterií, povrchová úprava komaxitem 14

15 UP UP 04 plášť nerezový pisoár bez aut. splachování UP 04 pisoár s automatickým IQ splachovačem napájený 12 V ze zdroje ZC UP 04.B pisoár s automatickým IQ splachovačem napájený 6 V z tužkových baterií ~ 450 ~ 330 C 950,C PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (UP 04) (d = 50 mm) ~ 150 Bezpečnostní nerezové pisoáry (s automatickým IQ splachováním) BSTP 01 Bezpečnostní verze pisoáru UP 02. Pisoár je vyroben z nerezu tl. 2 mm a má odolnou nerezovou oplachovou trysku. Vzhledem k uložení všech prvků pod pláštěm pisoáru je splachovač chráněn před mechanickým poškozením, a to i úmyslným. utomatický nerezový pisoár BSTP 01 je svým provedením určen především pro věznice, diagnostické ústavy, psychiatrické léčebny a zařízení s vysokou náročností na odolnost proti poškození. Pisoáry jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa odpad: d = 50 mm doba splachování: 5 s (možnost přenastavit) el. napájení: 12 V, 50 Hz příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 BSTP 01) ZC 1/50 (max. 8 BSTP 01) ZC 1/36L (max. 6 BSTP 01) hmotnost: 10 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2 podle obrázku. 2. Připraven odpad d = 50 mm. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. N OBJENÁVKU NP 01 nerezová přepážka k pisoárům NP 02 nerezová přepážka k pisoárům BSTP 01 bezpečnostní pisoár s automatickým IQ splachovačem napájený 12 V ze zdroje ZC BSTP 01 PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 (d = 50 mm) 15

16 Nerezové pisoárové žlaby ZP 01 ZP 02 ZP 01 a ZP 02 jsou nerezové pisoárové žlaby v různých délkách určené do sociálních zařízení s vyšším rizikem poškození. ZP 01 je závěsná a ZP 02 vestavná varianta žlabu. Součástí žlabu je rozvod vody a odolné antivandalové trysky. Pro splachování žlabu je doporučeno časově ovládané splachování COS 2, COS 3. Provedení žlabu je typově s umístěním odpadu na pravé straně (při pohledu na žlab zepředu), zakázkově lze vyrobit i provedení s odpadem na levé straně je nutno uvést při objednání. Žlab ZP 01 je standardně nezakrytovaný lze zakrytovat na zakázku. Ke žlabu je možné dodat nerezový nebo plastový sifon s nerezovým krytem. Žlab je vyroben z materiálu ČSN (ISI 304) tloušťky 1,5 mm (na objednávku i ze silnějšího či jiného materiálu [ISI 316]). ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: ZP 01 otvor 52 mm + prolis (pro 5/4 nebo 6/4 odpadovou vpusť) ZP 02 výtokové hrdlo d = 50 mm (bez zápachové uzávěry) hmotnost: dle typu KOMPLETNÍ OÁVK nerezový žlab s oplachem a přívodem vody drobný montážní materiál ZP 01 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody na střed dle dané délky. 2. Připraven odpad d = 50 mm. N OBJENÁVKU COS x zařízení pro časově ovládané splachování (viz str. 7) Zakrytovaná verze ZP 01 Plastový sifon (+ nerezové zakrytování odpadu) Nerezový sifon U ZP 02 shora čistitelná nerezová zápachová uzávěra ZP 01.1 závěsný pisoárový žlab délka 1250 mm ZP 01.2 závěsný pisoárový žlab délka 1900 mm ZP 01.3 závěsný pisoárový žlab délka 2500 mm ZP 01.4 závěsný pisoárový žlab délka 2995 mm PŘÍVO VOY 60 cca L/ ZP PŘÍVO VOY ZP 02.1 vestavěný pisoárový žlab délka 1250 mm ZP 02.2 vestavěný pisoárový žlab délka 1900 mm ZP 02.3 vestavěný pisoárový žlab délka 2500 mm ZP 02.4 vestavěný pisoárový žlab délka 2995 mm cca L/2 60 Na zakázku lze dodat s integrovanou zápachovou uzávěrou

17 Nerezové bezpečnostní pisoárové žlaby BSPZ 01 BSPZ 02 BSPZ 01 a BSPZ 02 jsou nerezové bezpečnostní pisoárové žlaby v různých délkách určené do velmi zátěžových provozů (věznice, psychiatrické léčebny). Jsou odolné proti úmyslnému poškození a demontování. BSPZ 01 je závěsná a BSPZ 02 vestavná varianta žlabu. Součástí žlabu je rozvod vody a odolné antivandalové trysky. Žlaby jsou vyrobeny z materiálu ČSN (ISI 304) tloušťky 2 mm. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: ZP 01 otvor 52 mm + prolis (pro 5/4 nebo 6/4 odpadovou vpusť) ZP 02 výtokové hrdlo d = 110 mm (s plastovým sifonem) hmotnost: dle typu POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody na střed dle dané délky. 2. Připraven odpad d = 50 mm. KOMPLETNÍ OÁVK nerezový žlab s oplachem a přívodem vody drobný montážní materiál BSPZ 01 N OBJENÁVKU COS x zařízení pro časově ovládané splachování (viz str. 7) BSPZ 01.1 bezpečnostní závěsný pisoárový žlab délka 1250 mm BSPZ 01.2 bezpečnostní závěsný pisoárový žlab délka 1900 mm BSPZ 01.3 bezpečnostní závěsný pisoárový žlab délka 2500 mm BSPZ 01.4 bezpečnostní závěsný pisoárový žlab délka 2995 mm PŘÍVO VOY cca L/ BSPZ BSPZ 02.1 bezpečnostní vestavěný pisoárový žlab délka 1250 mm BSPZ 02.2 bezpečnostní vestavěný pisoárový žlab délka 1900 mm BSPZ 02.3 bezpečnostní vestavěný pisoárový žlab délka 2500 mm BSPZ 02.4 bezpečnostní vestavěný pisoárový žlab délka 2995 mm PŘÍVO VOY cca L/

18 utomatické tlakové splachovače klozetů UZ 3 UZ 3P UZ 3 INV utomatické splachovače řady UZ 3 jsou určeny pro sociální zařízení, kde je požadováno udržení vysokého hygienického standardu při maximální úspoře vody. Povrchová úprava lesklá. UZ 3 je automatický tlakový splachovač WC využívající pro bezdotykové ovládání optoelektronický snímač. Při opuštění prostoru (zóny snímání) dojde k otevření elektromagnetického ventilu a spláchnutí WC. Při úklidu je možno využít tlačítko pro ruční spláchnutí. UZ 3P je automatický tlakový splachovač klozetu reagující na stisknutí piezotlačítka. Jedná se o odolnější řešení v kombinaci nerezového krytu a odolného piezotlačítka, které má dlouhodobou životnost, jednoduchou obsluhu (reaguje na pouhý dotek prstu), nelze promáčknout, zaaretovat ani demontovat. UZ 3 INV je automatický tlakový splachovač určený do sociálních zařízení pro tělesně postižené. Sestává z hlavního ovládacího antivandalového modulu a pomocného ovládacího modulu dvě ovládací místa dle požadavků na splachování WC pro tělesně postižené. V obou případech je ovládání řešeno pomocí piezotlačítka. oba splachování těchto zařízení je nastavitelná provozovatelem. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky/tlačítko přívod vody: G 3/4 (1 ) tlak vody: 0,3 1,0 MPa doba splachování: 1 20 s (nastaveno 5 s) UZ 3 el. napájení: 12 V, 50 Hz příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 UZ 3) ZC 1/50 (max. 8 UZ 3) ZC 1/36L (max. 6 UZ 3) hmotnost: 1,7 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody s průtokem min. 70 l/min. (s filtrem) podle obrázku. 2. Připraveny niky pro instalační skříňky. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. 4. Připraven přívod vody ke klozetu trubka d = 34 mm. KOMPLETNÍ OÁVK instalační skříňka vstupní šroubení výstupní trubka nerezový kryt se skříňkou elektroniky elektromagnetický ventil upevňovací distanční rámeček krycí montážní plech drobný montážní materiál druhé ovládací tlačítko (UZ 3 INV) UZ 3 autom. tlakový splachovač WC napájený 12 V ze zdroje ZC UZ 3P autom. tlakový splachovač WC na piezotlačítko napájený 12 V ze zdroje ZC UZ 3 INV autom. tlakový splachovač WC na 2 piezotlačítka napájený 12 V ze zdroje ZC UZ 3 UZ 3P UZ 3 INV LESK LESK LESK PŘÍVO VOY trubka G3/4, G1 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ (UZ 3) OVLÁÁNÍ PIEZO TLČÍTKEM (UZ 3P) F FILTR G VÝVO VOY O KLOZETU trubka d = 34 mm C

19 utomatické bezpečnostní tlakové splachovače klozetů BSZ 01 BSZ 01 splachovač je svou robustní konstrukcí určený k tlakovému splachování klozetů v prostorách se zvýšeným nebezpečím úmyslného poškození (veřejné toalety, věznice, ). Z čelní strany tvořen celistvým nerezovým plechem tl. 3 mm. Součástí čelního panelu je antivandalové tlačítko ovládání. Kryt je upevněn bezpečnostními šrouby do zazděné montážní krabice s armaturou. Pro výraznou úsporu vody obsahuje splachovač funkci nucené pauzy po dvou cyklech spláchnutí zařízení po nastavenou dobu nereaguje. Nelze tedy splachovat neustále dokola a plýtvat vodou. Povrchová úprava matná. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky přívod vody: G 3/4 (1 ) tlak vody: 0,3 1,0 MPa nastavitelná doba tečení vody: s po 1 s nastavitelná doba prodlevy: 0 s 42,5 min. po 10 s el. napájení: 12 V, 50 Hz příkon: 6 V hmotnost: 1,7 kg BSZ 01 bezpečnostní splachovač záchodů, provedení tl. 3 mm, 12 V, 50 Hz BSZ 01 KOMPLETNÍ OÁVK instalační skříňka nerezový kryt se skříňkou elektroniky elektromagnetický ventil krycí montážní plech drobný montážní materiál antivandalové tlačítko POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody s průtokem min. 70 l/min. (s filtrem) podle obrázku. 2. Připravena nika pro instalační skříňku. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. 4. Připraven přívod vody ke klozetu trubka d = 34 mm. přívod vody G 1 (3/4 ) vnitřní C přívod elektřiny CYKY 2 1,5 G vývod vody pro G 1 (3/4 ) vnitřní do klozetu 19

20 utomatické předstěnové splachovací systémy klozetů UZ 5-II BSZ 5 UZ 5-II je automatický splachovač WC v předstěnovém systému včetně chromovaného krytu. Po opuštění prostoru toaletní mísy reaguje optoelektronický senzor, který aktivuje spláchnutí. Po 24 hodinách klidu WC automaticky spláchne. Systém je určen pro závěsný klozet s roztečí vstupu a výstupu 135 mm a roztečí kotevních šroubů 180 nebo 230 mm. Konzola svojí konstrukcí zajistí rozložení zatížení do podlahy a zdiva, a tím umožňuje aplikaci závěsného provedení i u zdí s nižší nosností. Pro upevnění stačí zasekání nebo předezdívka. BSZ 5 je bezpečnostní verze splachovače UZ 5-II. oporučujeme jej do velmi namáhaného prostředí, kde se očekává ničení krytu (věznice, psychiatrické léčebny). ntivandalový nerezový kryt je vyroben ze silného nerezového materiálu a má manuální systém splachování pomocí antivandalových tlačítek, která jsou velmi odolná, není možné je demontovat ani zaaretovat. Kryt je přišroubován bezpečnostními šrouby k samotnému rámu, nelze jej tedy odstranit bez speciálního nářadí. Nerezový kryt je vyroben z nerezu ISI 304. Povrchová úprava matná. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (UZ 5-II, BSZ 5) 0,2 0,8 MPa (UZ 5.B-II) odpad: d = 110 mm el. napájení: 12 V, 50 Hz (UZ 5-II) 6 V (UZ 5.B-II) příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 UZ 5-II) ZC 1/50 (max. 8 UZ 5-II) ZC 1/36L (max. 6 UZ 5-II) tužkové baterie 1,5 V (UZ 5.B-II) 4 ks hmotnost: 15 kg KOMPLETNÍ OÁVK předstěnový systém čelní panel se zabudovanou elektronikou elektromagnetický ventil mechanické propojení drobný montážní materiál pouzdro s napájecími bateriemi (UZ 5.B-II) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2 podle obrázku. 2. Připraven odpad d = 110 mm. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (UZ 5-II). UZ 5-II ,C max. 200,C E 165 UZ 5-II automatický předstěnový splachovací systém pro WC 12 V, 50 Hz UZ 5.B-II automatický předstěnový splachovací systém pro WC 6 V (bateriové napájení) PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 d = 110 mm E ZÓN SNÍMÁNÍ BSZ max BSZ 5 bezpečnostní předstěnový splachovací systém pro WC (manuální ovládání) PŘÍVO VOY trubka G1/2 vnitřní d = 110 mm 20

21 Nerezové klozety se sedátkem z tvrzeného plastu UZ 01 UZ 02 UZ 01 INV UZ 02 INV UZ 06 UZ 06N UZ 08 UZ 08 INV UB 01 Nerezové klozety jsou díky své odolnosti proti poškození určeny především pro sociální zařízení s náročným provozem, jako jsou odpočívadla dálnic, pivnice apod., kde je požadována dlouhodobá životnost a snadné udržování hygieny. UZ 01 je závěsný nerezový klozet v matném provedení. Součástí je šedé sedátko s poklopem, vyrobené z tvrzeného plastu (provedení s černým sedátkem lze objednat pod označením UZ 01.CS). Montážní otvory jsou stejné jako u běžného keramického klozetu. UZ 02 je nerezový klozet v matném provedení určený pro postavení na zem ke zdi nebo do prostoru s odpadem dolů. Je vhodný tam, kde není možné přichytit běžný klozet na stěnu. Součástí je šedé sedátko s poklopem vyrobené z tvrzeného plastu (provedení s černým sedátkem lze objednat pod označením UZ 02.CS). UZ 08 je nerezový klozet vycházející z UZ 02 s odpadem dozadu. Součástí je šedé sedátko s poklopem, vyrobené z tvrzeného plastu (provedení s černým sedátkem lze objednat pod označením UZ 08.CS). Tyto klozety vyrábíme i v provedení pro tělesně postižené osoby pod označením UZ 01 INV, UZ 02 INV a UZ 08 INV. UZ 06 je nerezový klozet v matném provedení, určen pro postavení na zem ke zdi nebo do prostoru. Jeho součástí je šedé sedátko s poklopem, vyrobené z tvrzeného plastu (provedení s černým sedátkem lze objednat pod označením UZ 06.CS) Je vhodný tam, kde není možné přichytit běžný klozet na stěnu, například kvůli tenké nosné příčce. UZ 06N je verze nerezového klozetu na postavení včetně nerezové nádržky s vodou na splachování vhodné tam, kde není dostatečný tlak nebo průtok vody pro tlakové splachování. Klozety je vhodné doplnit automatickými splachovači UZ 3 (popř. BSZ 01), u závěsných klozetů konzolou KZ 1 (KZS 1) nebo se splachovačem UZ 5-II (popř. BSZ 5) v předstěnovém systému (nebo libovolným splachovacím zařízením s nádržkou). Klozety jsou vyrobeny z nerezové oceli třídy ISI 304, tl. 1,5 mm (horní a zadní díl 2 mm). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: d = mm G 1/2 (UZ 06N) min. průtok vody: 70 l/min. odpad: d = 90 mm objem nádržky: 8 l (UZ 06N) požadovaná rozteč šroubů pro UZ 01: 180 mm hmotnost: 18 kg (UZ 01) 22 kg (UZ 01 INV, UZ 06) 23 kg (UZ 02, UZ 08) 27 kg (UZ 02 INV, UZ 08 INV) 30 kg (UZ 06N) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven odpad d = 110 mm s manžetou pro trubku d = 90 mm. 2. Připraven přívod vody d = mm dle zvoleného těsnění. 3. Pro UZ 01, UZ 01 INV připravena konzola nebo jiné zařízení pro zavěšení klozetu. KOMPLETNÍ OÁVK nerezový klozet nádržka se splachovacím mechanismem (UZ 06N) plastové sedátko upevňovací materiál N OBJENÁVKU utomatické splachovače (str ) Konzoly na upevnění závěsných klozetů (str. 97) UZ UZ 01 nerezový klozet s šedým tvrzeným sedátkem, závěsný UZ 01.CS nerezový klozet s černým tvrzeným sedátkem, závěsný NOVINK PŘÍKL PROVEENÍ S ČERNÝM TVRZENÝM SEÁTKEM PŘÍVO VOY 21

22 UZ 01 INV UZ 01 INV nerezový závěsný klozet pro tělesně postižené s šedým tvrzeným sedátkem, závěsný UZ 01 INV.CS nerezový závěsný klozet pro tělesně postižené s černým tvrzeným sedátkem, závěsný PŘÍVO VOY UZ UZ 02 nerezový klozet s šedým tvrzeným sedátkem, na postavení, odpad dolů UZ 02.CS nerezový klozet s černým tvrzeným sedátkem, na postavení, odpad dolů PŘÍVO VOY UZ 02 INV UZ 02 INV nerezový klozet pro tělesně postižené s šedým tvrzeným sedátkem, na postavení, odpad dolů UZ 02 INV.CS nerezový klozet pro tělesně postižené s černým tvrzeným sedátkem, na postavení, odpad dolů PŘÍVO VOY UZ 06 UZ 06 nerezový klozet s šedým tvrzeným sedátkem, na postavení UZ 06.CS nerezový klozet s černým tvrzeným sedátkem, na postavení PŘÍVO VOY 22

23 UZ 06N UZ 06 N nerezový klozet s nádržkou a šedým tvrzeným sedátkem, na postavení UZ 06 N.CS nerezový klozet s černou nádržkou a tvrzeným sedátkem, na postavení PŘÍVO VOY UZ UZ 08 nerezový klozet s šedým tvrzeným sedátkem, na postavení, odpad dozadu UZ 08.CS nerezový klozet s černým tvrzeným sedátkem, na postavení, odpad dozadu PŘÍVO VOY UZ 08 INV UZ 08 INV nerezový klozet pro tělesně postižené s šedým tvrzeným sedátkem, na postavení, odpad dozadu UZ 08 INV.CS nerezový klozet pro tělesně postižené s černým tvrzeným sedátkem, na postavení, odpad dozadu PŘÍVO VOY UB 01 NOVINK Ø 72 UB 01 celonerezový bidet v závěsném provedení bez baterie Poznámka: Bidetová baterie není součástí dodávky 23

24 Nerezové klozety v antivandalové úpravě UZ 03 UZ 03 INV UZ 04 UZ 04 INV UZ 010 UZ 010 INV Nerezové klozety v antivandalové úpravě jsou vyráběny s integrovaným nerezovým sedátkem, které je pevně spojeno s klozetem a nehrozí tak jeho poškození nebo demontování. Klozety jsou určeny do náročnějšího prostředí, kde se očekává možnost jejich ničení. Klozety jsou vyrobeny z nerezové oceli třídy ISI 304, tl. 1,5 mm (horní a zadní díl 2 mm). Z jiného materiálu na objednávku (např. ISI 316). Povrchová úprava matná. Pro velmi náročné provozy doporučujeme bezpečnostní klozety řady BSNZ, které jsou vyrobeny z 2 4 mm silného materiálu. UZ 03 je závěsný antivandalový klozet. Montážní otvory jsou stejné jako u běžného keramického klozetu. UZ 04 je určený pro postavení na zem ke zdi nebo do prostoru a je vhodný tam, kde není možné přichytit běžný klozet na stěnu. Standardní provedení UZ 04 je s odpadem dolů. Klozet je vhodné doplnit automatickým splachovačem tlakové vody UZ 3 (popř. BSZ 01) nebo libovolným splachovacím zařízením s nádržkou. UZ 010 je nerezový klozet vycházející z UZ 04 s odpadem dozadu. Klozety je vhodné doplnit automatickými splachovači UZ 3 (popř. BSZ 01), u závěsných klozetů konzolou KZ 1 (KZS 1) nebo se splachovačem UZ 5-II (popř. BSZ 5) v předstěnovém systému (nebo libovolným splachovacím zařízením s nádržkou). Všechny typy antivandalových klozetů vyrábíme i v provedení pro tělesně postižené osoby pod označením UZ 03 INV, UZ 04 INV, UZ 010 INV. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: d = mm min. průtok vody: 70 l/min. odpad: d = 90 mm hmotnost: 13 kg (UZ 03) 17 kg (UZ 03 INV) 18 kg (UZ 04, UZ 010) 23 kg (UZ 04 INV, UZ 010 INV) požadovaná rozteč šroubů pro UZ 03: 180 mm KOMPLETNÍ OÁVK nerezový klozet upevňovací materiál UZ 03 antivandal nerezový závěsný klozet UZ 03 INV antivandal nerezový závěsný klozet pro tělesně postižené UZ 04 antivandal nerezový klozet na postavení, odpad dolů UZ 04 INV antivandal nerezový klozet pro tělesně postižené, na postavení, odpad dolů UZ 010 antivandal nerezový klozet na postavení, odpad dozadu UZ 010 INV antivandal nerezový klozet pro tělesně postižené, na postavení, odpad dozadu POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven odpad d = 110 mm s manžetou pro trubku d = 90 mm. 2. Připraven přívod vody. 3. Pro UZ 03 připravena konzola nebo jiné zařízení pro zavěšení klozetu. UZ PŘÍVO VOY UZ 03 INV PŘÍVO VOY

25 UZ PŘÍVO VOY UZ 04 INV PŘÍVO VOY UZ 010 NOVINK PŘÍVO VOY UZ 010 INV NOVINK PŘÍVO VOY 25

26 Nerezové bezpečnostní klozety BSNZ 01 BSNZ 01 INV BSNZ 02 BSNZ 02 INV Nerezové klozety v antivandalové úpravě jsou vyráběny s integrovaným nerezovým sedátkem, které je pevně spojeno s klozetem a nehrozí tak jeho poškození nebo demontování. Klozety jsou určeny do náročnějšího prostředí, kde se očekává možnost jejich ničení. Klozety jsou vyrobeny z nerezové oceli třídy ISI 304, tl. materiálu až 4 mm. Z jiného materiálu na objednávku (např. ISI 316). Povrchová úprava matná. Klozety je vhodné doplnit automatickým splachovačem BSZ 01 nebo splachovačem BSZ 5 v předstěnovém systému. Všechny typy antivandalových klozetů vyrábíme i v provedení pro tělesně postižené osoby pod označením BSNZ 01 INV, BSNZ 02 INV. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: d = mm min. průtok vody: 70 l/min. odpad: d = 90 mm hmotnost: 16 kg (BSNZ 01) 23 kg (BSNZ 02) 19 kg (BSNZ 01 INV) 29 kg (BSNZ 02 INV) KOMPLETNÍ OÁVK nerezový klozet upevňovací materiál BSNZ 01 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody dle schématu d = mm dle zvoleného těsnění. 2. Připraven odpad d = 90 mm podle obrázku. 3. Připravena konzola nebo jiné zařízení pro zavěšení klozetu. BSNZ 01 bezpečnostní nerezový klozet pro upevnění na zeď BSNZ 01 INV bezpečnostní nerezový klozet pro upevnění na zeď pro tělesně postižené BSNZ 02 bezpečnostní nerezový kozet na postavení BSNZ 02 INV bezpečnostní nerezový kozet pro tělesně postižené, na postavení BSNZ 01 INV PŘÍVO VOY BSNZ 02 PŘÍVO VOY BSNZ 02 INV PŘÍVO VOY PŘÍVO VOY 26

27 Bezpečnostní sety BSK 01 bezpečnostní nerezový kombi set (WC + umyvadlo + pítko) Ovládání toalety, umyvadla a pítka je na sobě nezávislé. Zařízení jsou ovládána bezpečnostními tlačítky, která jsou napojena na elektroniku bránící tomu, aby vyteklo více vody než je předem stanoveno, a to i v případě, bude-li tlačítko drženo. Připevnění setu ke stěně je bezpečnostními šrouby, které nejsou běžnými prostředky uvolnitelné. Všechny odpady a přívody vody jsou umístěny uvnitř kompletu a tím jsou nepřístupné. Elektronika je napájena ze zdroje 12 V, 50 Hz. Bezpečnostní komplet BSK 01 může být vyroben i v dalších variantách dle přání zadavatele. Je možná modifikace velikosti umyvadla a také kombinace různých zařízení. Rozeznáváme provedení pravé (BSK 01.P) a levé (BSK 01.L) dle umístění klozetu. Kompletní set je vyroben z nerezového materiálu tl. 2 mm. Povrchová úprava matná. ZÁKLNÍ TECHNICKÉ ÚJE Přívod vody: G 1 Odpad: 110 mm Celkové rozměry: Příkon: max. 20 V při současném sepnutí všech tlačítek Napájecí napětí: 12 V, 50 Hz Napájecí zdroj: ZC 1/20 (max. 1 BSK 01) ZC 1/50 (max. 2 BSK 01) ZC 1/36L (max. 2 BSK 01) BSK 01 BSK 01.L POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody podle obrázku 2. Připraven odpad 110 mm podle obrázku 3. Připraven kabel pro napájení 12 V, 50 Hz (ze zdroje ZC není součástí dodávky) BSK 01.P bezpečnostní nerezový kombi set, klozet vpravo + umyvadlo + pítko BSK 01.L bezpečnostní nerezový kombi set, klozet vlevo + umyvadlo + pítko BSK 01.P PŘÍVO VOY 1 B PŘÍVO TEPELNĚ UPRVENÉ VOY 1/2 C PŘÍVO ELEKTRO T1 BEZPEČNOSTNÍ TLČÍTKO OVLÁÁNÍ VOY O T2 BEZPEČNOSTNÍ TLČÍTKO OVLÁÁNÍ SPLCHOVÁNÍ KLOZETU T3 BEZPEČNOSTNÍ TLČÍTKO OVLÁÁNÍ VOY O PÍTK 27

28 Bezpečnostní sety BSK 02 bezpečnostní kombi set (toaleta + umyvadlo) Kombiset je ovládán pomocí bezpečnostních antivandalových nerezových tlačítek. Varianta BSK 02Z má pouze bezpečnostní ovládání umyvadla klozet je dodáván bez ovládání splachování, které musí být řešeno centrálně. Použití je především ve věznicích, kde se splachují např. centrálně všechny klozety na celách najednou nebo oddáleně např. zvenčí cely. Sety jsou vyrobeny z nerezu ISI 304. BSK 02 BSK 02 JE OÁVÁN V RŮZNÝCH ISPOZIČNÍCH VRINTÁCH BSK 02.KP bezpečnostní kombi set, kolmé provedení, klozet vpravo + umyvadlo BSK 02.KL bezpečnostní kombi set, kolmé provedení, klozet vlevo + umyvadlo BSK 02.UP bezpečnostní kombi set, šikmé provedení, klozet vpravo + umyvadlo BSK 02.UL bezpečnostní kombi set, šikmé provedení, klozet vlevo + umyvadlo BSK 02Z.KP bezpečnostní kombi set, kolmé provedení, klozet vpravo + umyvadlo, bez ovládání klozetu BSK 02Z.KL bezpečnostní kombi set, kolmé provedení, klozet vlevo + umyvadlo, bez ovládání klozetu BSK 02Z.UP bezpečnostní kombi set, šikmé provedení, klozet vpravo + umyvadlo, bez ovládání klozetu BSK 02Z.UL bezpečnostní kombi set, šikmé provedení, klozet vlevo + umyvadlo, bez ovládání klozetu ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 a G 1 odpad: 110 mm el. napájení: 12 V, 50 Hz příkon: max. 20 V hmotnost: cca 40 kg (dle typu provedení) napájecí zdroj: ZC 1/20 (max. 1 BSK 01) ZC 1/50 (max. 2 BSK 01) ZC 1/36L (max. 2 BSK 01) PŘÍVO VOY 1 B PŘÍVO TEPELNĚ UPRVENÉ VOY 1/2 C PŘÍVO ELEKTRO T1 TLČÍTKO OVLÁÁNÍ SPLCHOVÁNÍ KLOZETU (ne pro BSK 02Z.KL) T2 TLČÍTKO OVLÁÁNÍ VOY O BSK 02.KL BSK 02.KP BSK 02.UL BSK 02.UP T1 T2 T2 T1 T1 T T2 T B C B C B C B C 315 min min min min 1000 min min BSK 02Z.KL BSK 02Z.KP BSK 02Z.UL BSK 02Z.UP T1 T1 T1 T B C B C min B C B C min min 400 min min 1000 min 28

29 utomatické umyvadlové baterie UM 1-II UM 3 UM 12 UM 16 UM 16.TV UM 17 UM 18P UM 19 UM 20 UM 21 UM 22 UM 23 UK 1 UK 2 UK 4 UK 6 utomatické stojánkové umyvadlové baterie s bezdotykovým ovládáním jsou určeny tam, kde je požadován uživatelský komfort a vysoký hygienický standard při maximální úspoře vody. utomatické baterie řady UM splňují požadavky norem EU. Povrchová úprava chrom (mimo UK 1, UK 2 nerez). Baterie mohou být: na jednu předmíchanou vodu (označení UM x.1, např. UM 3.1), na teplou a studenou vodu se směšovacím ventilem (označení UM x.2, např. UM 3.2), nebo s termostatickým ventilem (označení UM x.tv, např. UM 3.TV), pro průtokový ohřívač (označení UM x.e, např. UM 3.E). Při vložení rukou pod ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetických ventilů, které zůstávají sepnuty ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventily po max. 30 s vodu zavírají. Baterie jsou vybavené proti přetlačování teplé a studené vody. Teplota vody je nastavena provozovatelem, uživatel ji nemá možnost nastavovat a tím případně ani možnost ničit zařízení. Napájení baterií je možné 12 V ze zdroje nebo 6 V z tužkových baterií (označení UM x.xb, např. UM 3.1B). Baterie jsou automaticky nastaveny z výroby. Jiné nastavení pomocí dálkového ovladače (O není součástí dodávky možno doobjednat obj. kód ). ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky (jiné nastavení pomocí O) přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (verze na 12 V) 0,2 0,8 MPa (bateriové verze) 0,3 MPa (UM x.e) průměr mont. otvoru: min. 33 mm čas doběhu: 0 4 s (nastavena 1 s) el. napájení: 12 V, 50 Hz (UM x.1, UM x.2, UM x.tv, UM x.e) 6 V C (UM x.xb) příkon: 10 V (UM x.2) 6 V (UM x.1, UM x.tv, UM x.e) napájecí zdroj: ZC 1/20 (max. 2 UM x.2, max. 3 UM x.1, UM x.tv, UM x.e) ZC 1/50 (max. 5 UM x.2, max. 8 UM x.1, UM x.tv, UM x.e) ZC 1/36L (max. 4 UM x.2, max. 6 UM x.1, UM x.tv,um x.e) tužkové baterie 1,5 v (UM.B) 4 ks životnost baterií: při 100 sepnutích denně cca 1,5 roku UM 1-II UM 3 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2. 2. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (pro 12 V verze). KOMPLETNÍ OÁVK výtokové ramínko se snímačem elektronika s držákem na zavěšení elektromagnetický ventil termostatický ventil se zpětnými klapkami (verze s TV) směšovací ventil (verze na dvě vody) rohové ventily s filtrem držák baterií (bateriové verze) tužková baterie 1,5 V 4 ks (bateriové verze) připojovací hadice upevňovací materiál UM 1-II aut. umyv. baterie na 2 vody 12 V ze zdroje ZC UM 1.B-II aut. umyv. baterie na 2 vody 6 V (4 baterie) UM 1.E-II aut. umyv. baterie pro beztlakový průtokový nebo zásobníkový ohřívač, 12 V ze zdroje ZC Nastavení teploty uživatelem (směšovací ventil). UM 3.1 aut. umyv. baterie na jednu vodu 12 V ze zdroje ZC UM 3.2 aut. umyv. baterie na teplou a studenou vodu 12 V ze zdroje ZC UM 3.TV aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 12 V ze zdroje ZC UM 3.1B aut. umyv. baterie na jednu vodu 6 V (4 baterie) UM 3.2B aut. umyv. baterie na teplou a studenou vodu 6 V (4 baterie) UM 3.TVB aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 6 V (4 baterie) UM 3.E aut. umyv. baterie pro beztlakový průtokový nebo zásobníkový ohřívač, 12 V ze zdroje ZC Nastavení teploty provozovatelem. 29

30 UM 12 UM 16 UM 12.1 aut. umyv. baterie na jednu vodu 12 V ze zdroje ZC UM 12.2 aut. umyv. baterie na teplou a studenou vodu 12 V ze zdroje ZC UM 12.TV aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 12 V ze zdroje ZC UM 12.1B aut. umyv. baterie na jednu vodu 6 V (4 baterie) UM 12.2B aut. umyv. baterie na teplou a studenou vodu 6 V (4 baterie) UM 12.TVB aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 6 V (4 baterie) Nastavení teploty provozovatelem. UM 16 aut. umyv. baterie na 2 vody 12 V ze zdroje ZC UM 16.B aut. umyv. baterie na 2 vody 6 V (4 baterie) UM 16.E aut. umyv. baterie pro beztlakový průtokový nebo zásobníkový ohřívač,12 V ze zdroje ZC Nastavení teploty uživatelem (směšovací ventil). UM 16.TV UM 17 UM 16.TV aut. umyv. baterie na 2 vody 12 V ze zdroje ZC UM 16.TVB aut. umyv. baterie na 2 vody 6 V (4 baterie) UM 16.TVE aut. umyv.baterie pro beztlakový průtokový nebo zásobníkový ohřívač,12 V ze zdroje ZC Nastavení teploty uživatelem (termostatický ventil). UM 17 baterie na 2 vody 12 V ze zdroje ZC UM 17.B baterie na 2 vody 6 V (4 baterie) UM 17.E baterie pro beztlakový průtokový nebo zásobníkový ohřívač,12 V ze zdroje ZC Nastavení teploty uživatelem (směšovací ventil). 30

31 UM 18P NOVINK UM 18P.1 umyvadlová baterie s piezotlačítkem pro 1 vodu 12 V, 50 HZ ze zdroje ZC UM 18P.2 umyvadlová baterie s piezotlačítkem pro 2 vody 12 V, 50 HZ ze zdroje ZC UM 18P.TV umyvadlová baterie s piezotlačítkem pro 2 vody s termostatickým ventilem 12 V, 50 HZ ze zdroje ZC UM 18P.1B umyvadlová baterie s piezotlačítkem pro 1 vodu bateriové napájení 6 V (4 1,5 V) UM 18P.2B umyvadlová baterie s piezotlačítkem pro 2 vody bateriové napájení 6 V (4 1,5 V) UM 18P.TVB umyvadlová baterie s piezotlačítkem pro 2 vody s termostatickým ventilem bateriové napájení 6 V (4 1,5 V) UM 19 NOVINK UM 19 automatická umyvadlová baterie s horní regulací 12 V, 50 HZ ze zdroje ZC UM 19.B automatická umyvadlová baterie s horní regulací 6 V C UM 20 NOVINK UM 20.1 automatická umyvadlová baterie na 1 vodu 12 V, 50 HZ ze zdroje ZC UM 20.2 automatická umyvadlová baterie na 2 vody 12 V, 50 HZ ze zdroje ZC UM 20.TV automatická umyvadlová baterie na 2 vody s termostatickým ventilem 12 V, 50 HZ ze zdroje ZC UM 20.1B automatická umyvadlová baterie na 1 vodu bateriové napájení 6 V C UM 20.2B automatická umyvadlová baterie na 2 vody bateriové napájení 6 V C UM 20.TVB automatická umyvadlová baterie na 2 vody s termostatickým ventilem bateriové napájení 6 V C Ø

32 UM 21 NOVINK 166 UM 21 automatická umyvadlová baterie s horní regulací 12 V, 50 HZ ze zdroje ZC UM 21.B automatická umyvadlová baterie s horní regulací bateriové napájení 6 V C Ø UM 22 NOVINK 166 UM 22 automatická umyvadlová baterie s boční regulací 12 V, 50 HZ ze zdroje ZC UM 22.B automatická umyvadlová baterie s boční regulací bateriové napájení 6 V C UM 23 NOVINK UM 23.1 automatická umyvadlová, vodopádová, baterie na 1 vodu 12 V, 50 Hz ze zdroje ZC UM 23.2 automatická umyvadlová, vodopádová, baterie na 2 vody 12 V, 50 Hz ze zdroje ZC UM 23.TV automatická umyvadlová, vodopádová, baterie na 2 vody s termostatickým ventilem 12 V, 50 Hz ze zdroje ZC UM 23.1B automatická umyvadlová, vodopádová, baterie na 1 vodu bateriové napájení 6 V C UM 23.2B automatická umyvadlová, vodopádová, baterie na 2 vody bateriové napájení 6 V C UM 23.TVB automatická umyvadlová, vodopádová, baterie na 2 vody s termostatickým ventilem bateriové napájení 6 V C 97 Ø

33 UK 1 NEREZ UK 1.1 aut. umyv. baterie na jednu vodu 12 V ze zdroje ZC UK 1.2 aut. umyv. baterie na teplou a studenou vodu 12 V ze zdroje ZC UK 1.TV aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 12 V ze zdroje ZC UK 1.1B aut. umyv. baterie na jednu vodu 6 V (4 baterie) UK 1.2B aut. umyv. baterie na teplou a studenou vodu 6 V (4 baterie) UK 1.TVB aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 6 V (4 baterie) Nastavení teploty provozovatelem. UK 2 NEREZ UK 2.1 aut. umyv. baterie na jednu vodu 12 V ze zdroje ZC UK 2.2 aut. umyv. baterie na teplou a studenou vodu 12 V ze zdroje ZC UK 2.TV aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 12 V ze zdroje ZC UK 2.1B aut. umyv. baterie na jednu vodu 6 V (4 baterie) UK 2.2B aut. umyv. baterie na teplou a studenou vodu 6 V (4 baterie) UK 2.TVB aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 6 V (4 baterie) Nastavení teploty provozovatelem. UK UK 4.2 aut. umyv. baterie na teplou a studenou vodu 12 V ze zdroje ZC UK 4.2B aut. umyv. baterie na teplou a studenou vodu 6 V (4 baterie) Nastavení teploty uživatelem (směšovací ventil). 50 UK UK 6.1 aut. umyv. baterie na jednu vodu 12 V ze zdroje ZC UK 6.2 aut. umyv. baterie na teplou a studenou vodu 12 V ze zdroje ZC UK 6.TV aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 12 V ze zdroje ZC UK 6.1B aut. umyv. baterie na jednu vodu 6 V (4 baterie) UK 6.2B aut. umyv. baterie na teplou a studenou vodu 6 V (4 baterie) UK 6.TVB aut. umyv. baterie na teplou a studenou vodu, s termostat. ventilem 6 V (4 baterie) Nastavení teploty provozovatelem. 33

34 utomatické dřezové baterie UM 2 UM 2K UM 7 UM 2 je automatická dřezová směšovací baterie s bezdotykovým ovládáním. Při vložení rukou pod ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetických ventilů, které zůstávají sepnuty ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventily po 30 s zavírají vodu. UM 2K je varianta UM 2, která má kratší výtokové ramínko Ostatní charakteristiky i funkčnost jsou shodné s UM 2. UM 7 je automatická baterie s bezdotykovým ovládáním a pákou pro regulaci teploty a průtoku, určená pro dvojdřez. Voda se pustí krátkým zacloněním snímače přívod vody je ovládán elektromagnetickými ventily. Opakovaným zacloněním snímače se voda automaticky zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Nastavením páky je možné snadno seřídit teplotu a průtok vody, dle individuálního požadavku každého uživatele. Při úplném sklopení páky je voda zavřena a snímač nemůže vodu pustit. Ramínko baterie je otočné. Baterie jsou vybavené proti přetlačování teplé a studené vody. Napájení baterií je možné 12 V ze zdroje nebo 6 V z tužkových baterií. Lze nastavit průtok a teplotu vody při automatickém spouštění. Povrchová úprava chrom. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky (jiné nastavení pomocí O) přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (UM 2, UM 7) 0,2 0,8 MPa (UM 2.B, UM 7.B) průměr mont. otvoru: min. 33 mm čas doběhu: 0 4 s (UM 2 nastavena 1 s) s po 5 s (UM 7 nastaveno 15 s) el. napájení: 12 V, 50 Hz (UM 2, UM 7) 6 V C (UM 2.B, UM 7.B) příkon: 10 V (UM 2, UM 7) napájecí zdroj: ZC 1/20 (max. 2 UM 2, UM 7) ZC 1/50 (max. 5 UM 2, UM 7) ZC 1/36L (max. 4 UM 2, UM 7) tužkové baterie 1,5 V (UM 2.B, UM 7.B) 4 ks životnost baterií: při 100 sepnutích denně cca 1,5 roku hmotnost: 2,5 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2. 2. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (neplatí pro UM 2.B, 7.B). KOMPLETNÍ OÁVK páková baterie (regulace průtoku a teploty vody) snímací hlavice elektronika s držákem na zavěšení elektromagnetický ventil 2 ks rohový ventil s filtrem 2 ks držák baterií (UM 2.B, 7.B) tužková baterie 1,5 V (UM 2.B, 7.B) 4 ks připojovací hadice upevňovací třmen šroub M8 s maticí a podložkami tuba s tmelem UM 2 UM 2K UM 2 dřezová baterie napájená 12 V ze zdroje ZC UM 2.B dřezová baterie napájená 6 V z tužkových baterií UM 2K dřezová baterie napájená 12 V ze zdroje ZC UM 2K.B dřezová baterie napájená 6 V z tužkových baterií UM 2 UM 2K UM 7 UM 7 dřezová baterie napájená 12 V ze zdroje ZC UM 7.B dřezová baterie napájená 6 V z tužkových baterií 34

35 utomatické umyvadlové baterie nástěnné UM 4 UM 5.TVB UM 8 Nástěnné automatické umyvadlové baterie jsou určeny pro upevnění na stěnu bez jakýchkoli stavebních úprav i při náhradě klasické baterie. Při vložení rukou pod výtokové ramínko (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Při trvalém zaclonění ventil sám uzavře vodu po 30 s. UM 5.TVB je automatická baterie s termostatickým ventilem a regulací průtoku. Baterie jsou napájeny stejnosměrným napětím 6 V z baterie CR-P2. Baterie je vybavená proti přetlačování teplé a studené vody. Povrchová úprava chrom. Baterie UM 4, UM 5.TVB a UM 8 jsou vybavené proti přetlačování teplé a studené vody. Kryt baterií je vyroben z nerezu ISI 304. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky (jiné nastavení pomocí O) přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (UM 4, UM 8) 0,2 0,8 MPa (UM 5.TVB, UM 4.B, UM 8.B) čas doběhu: 0 4 s (nastavena 1 s) doba otevření: s po 5 s (nastaveno 15 s) (program STRT/STOP) el. napájení: 6 V C (UM 5.TVB, UM 4.B, UM 8.B) 12 V, 50 Hz (UM 4, UM 8) příkon: 10 V (UM 4.2, UM 8.2) 6 V (UM 4.1, UM 4.TV, UM 8.1, UM 8.TV) napájecí zdroj: baterie 6 V CR-P2 (UM 5.TVB) ZC 1/20 (max. 3 UM 4, UM 8) ZC 1/50 (max. 8 UM 4, UM 8) ZC 1/36L (max. 6 UM 4, UM 8) tužkové baterie 1,5 V (UM 4.B, UM 8.B) 4 kusy životnost baterií: při 100 sepnutích denně cca 1,5 roku hmotnost: 4,0 kg (UM 5.TVB) 3 kg (UM 4) 2,5 kg (UM 8) POŽVKY N STVEBNÍ PŘIPRVENOST UM 5.TVB: 1. Montáž baterie nevyžaduje žádnou speciální stavební přípravu. Konstrukce umožňuje připojení na stávající vývody teplé a studené vody s roztečí 150 mm ± 20 mm. 2. Baterii lze použít pouze tehdy, je-li při pohledu na zeď vývod teplé vody vlevo a studené vpravo a vzdálenost mezi nimi a horní hranou umyvadla je min. 250 mm. Jinak může docházet k odrazu senzoru od přední hrany umyvadla. 3. le kvality vody doporučujeme použití filtru pro odstranění mechanických nečistot z vody. KOMPLETNÍ OÁVK UM 5.TVB: chromovaná baterie s termostatickým ventilem elektronika elektromagnetický ventil držák baterií lithiová baterie 6 V CR-P2 etážky s krytkami inbusový klíč 2,5 UM 4 a UM 8: montážní rám nerezový plášť výtokové ramínko elektronika elektromagnetický ventil rohový ventil (UM 4.2,.2B,.TV a.tvb 2 ks) (UM 8.TV a.tvb 2 ks) směšovací T kus se zpětnými klapkami (UM 4.2 a.2b) termostatický ventil se zpětnými klapkami (UM 4.TV,.TVB, UM 8.TV a.tvb) držák baterií (UM 4.B a UM 8.B) tužková baterie 1,5 V (UM 4.B a UM 8.B) 4 ks připojovací hadice drobný montážní materiál UM 4 a UM 8: 1. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (neplatí pro UM 4.B a UM 8.B). 2. Montáž povrchové baterie UM 4 a UM 8 nevyžaduje žádnou specielní přípravu. Konstrukce baterie umožňuje připojení na stávající vývody teplé a studené vody s roztečí od 90 mm do 160 mm. UM 4 UM 4.1 baterie pro jednu vodu 12 V, 50 Hz UM 4.1B baterie pro jednu vodu na bateriové napájení 6 V UM 4.2 baterie pro teplou a studenou vodu 12 V, 50 Hz UM 4.2B baterie pro teplou a studenou vodu na bateriové napájení 6V UM 4.TV baterie pro teplou a studenou vodu s termostatickým ventilem 12 V, 50 Hz UM 4.TVB baterie pro teplou a studenou vodu s termostatickým ventilem 6V STUENÁ VO UM 4.2,.2B,.TV,.TVB MÍCHNÁ VO UM 4.1,.1B, trubka G1/2 vnitřní B TEPLÁ VO UM 4.2,.2B,.TV,.TVB, trubka G1/2 vnitřní C EL. PŘÍVO UM 4.1,.2,.TV, kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ 35

36 UM 5.TVB UM utomatické nástěnné vestavné baterie 90 B UM 5.TVB autom. nástěnná baterie s TV, 6 V STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C E ZÓN SNÍMÁNÍ UM 8.1 baterie pro jednu vodu s otočným ramínkem 12 V, 50 Hz UM 8.1B baterie pro jednu vodu s otočným ramínkem na bateriové napájení 6 V UM 8.TV baterie pro teplou a studenou vodu s term. ventilem a otočným ramínkem 12 V, 50 Hz UM 8.TVB baterie pro teplou a studenou vodu s term. ventilem a otočným ramínkem 6 V STUENÁ VO UM 8.2,.2B,.TV,.TVB MÍCHNÁ VO UM 8.1,.1B, trubka G1/2 vnitřní B TEPLÁ VO UM 8.2,.2B,.TV,.TVB, trubka G1/2 vnitřní C EL. PŘÍVO UM 8.1,.2,.TV, kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ UM 15 UM 15P UM 15K UM 13 Varianta UM 15 umožňuje umístit senzorovou techologii téměř kamkoli. Obsahuje ramínko a senzorové očko, postačí vytvořit dva otvory pro snímač d = 40 mm a pro ramínko d = 22 mm. Ostatní technologie je ve stěně či v zádech osazeného výrobku. UM 15P má navíc oproti prvnímu přední nerezový kryt s povrchovou úpravou kartáčováním, který se jako celek přišroubuje přes nerezové vruty a hmoždinky do zdi. UM 15K je dodávána jak s předním panelem, tak i s montážní krabicí. Ta se zazdí a kryt následně přišroubuje k ní. Všechny varianty je možné dodat ve 12V nebo bateriovém 6V napájení, pro jednu předmíchanou či teplou a studenou vodu. UM 13 jsou designové lesklé automatické baterie pro vestavění do zdi v provedení se směšovacím ventilem UM 13.2, popř. s termostatickým ventilem UM 13.TV. Hloubka umístění montážní krabice vůči čelnímu panelu je nastavitelná. Čelní panely všech baterií jsou vyrobeny z nerezu ISI 304. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky (jiné nastavení pomocí O) přívod vody: G 1/2 tlak vody: 0,2 0,8 MPa (UM 15.B) 0,1 1,0 MPa (UM 15, UM 13) čas doběhu: 0 4 s (nastavena 1 s) el. napájení: 12 V, 50 Hz (UM 15, UM 13) 6 V C (UM 15.B) příkon: 10 V (UM 15.2) 6 V (UM 15.1, 13.2, 13.TV) napájecí zdroj: ZC 1/20 (max. 2 UM 15.2) (max. 3 UM 15.1, 13.2, 13.TV) ZC 1/50 (max. 5 UM 15.2) (max. 8 UM 15.1, 13.2, 13.TV) ZC 1/36L (max. 4 UM 15.2) (max. 6 UM 15.1, 13.2, 13.TV) tužkové baterie 1,5 V (UM 15.B) 4 ks životnost baterií: při 100 sepnutích denně cca 1,5 roku KOMPLETNÍ OÁVK UM 15: ramínko nerezová krytka se snímačem elektronika, kulový a elmag. ventil propojovací hadice a šroubení bateriové pouzdro s bateriemi (bateriové verze) UM 15P navíc: nerezový kryt hmoždinky a nerezové inbusové šrouby UM 15K: kryt, montážní krabice se vstupním šroubením nerezové inbusové šrouby pro připevnění krytu UM 13: elektronika se senzory, elmag ventil kryt s ramínkem montážní krabice se šroubením, kulovým ventilem, hadicemi směšovací ventil (UM 13.2) termostatický ventil (UM 13.TV) 36

37 UM 15 LESK UM 15.1 baterie na jednu vodu, 12 V, 50 Hz UM 15.1B baterie na jednu vodu, bateriové napájení 6 V UM 15.2 baterie na dvě vody, 12 V, 50 Hz UM 15.2B baterie na dvě vody, bateriové napájení 6 V Všechny také jako verze P s čelním panelem (např.: UM 15P.2B) Všechny také jako verze K s čelním panelem a montážní krabicí (např.: UM 15K.2B) STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ UM 15P UM 15K LESK UM 15P UM 15K STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ UM 13 UM 13.2 LESK UM 13.TV B C 130 ø E UM 13.2 aut. baterie na dvě vody se směšovacím ventilem, 12 V, 50 Hz UM 13.TV aut. baterie na dvě vody s termostat. ventilem, 12 V, 50 Hz STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ 37

38 (utomatická) nerezová umyvadla UM 03 UM 05 UM 07 UM 08 UM 011 UM 013 UM 014 UM 015 UM 016 UM 017 UM 018 UM 018 INV UM 022N UM 022Z UM 023 UM 025N UM 025Z UM 027 UM 028N UM 028Z UM 029 UM 030 UM 031 UM 032 UM 033 Nerezová umyvadla jsou svým tvarem a zaměřením určena jako náhrada keramických umyvadel do běžných prostorů, kde je požadováno zvýšení hygienické úrovně při maximální úspoře vody. Umyvadla jsou vyrobena z nerezové oceli třídy ČSN (ISI 304). V typovém provedení jsou umyvadla dodávána s otvorem d = 33 mm pro stojánkovou baterii (bez otvoru pro baterii na objednávku). Umyvadla je možno dodat i osazená bezdotykovými bateriemi ve všech variantách na předmíchanou vodu, na dvě vody nebo s termostatickým ventilem. Umyvadla jsou standardně dodávána s baterií UM 3 (mimo UM 03, UM 07, UM 08, UM 011, UM 016, UM 017). Napájení 12 V ze zdroje ZC nebo 6 V z tužkových baterií. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automatické nastavení pod výtokové raménko přívod vody: G 1/2 odpad: d = 40 mm nastavitelný čas doběhu: 0 4 s (nastavena 1 s) Verze na 12 V a bateriové verze: tlak vody: 0,1 1,0 MPa (0,2 0,8 MPa u bateriových verzí) el. napájení: 12 V, 50 Hz 6 V (4 baterie u bateriových verzí) příkon: 6 V (UM 0x.1, UM 0x.TV) 10 V (UM 0x.2) napáj. zdroj pro 12 V: UM 01 ZC 1/20 (max. 3 UM 0x.1, UM 0x.TV, max. 2 UM 0x.2) ZC 1/50 (max. 8 UM 0x.1, UM 0x.TV, max. 5 UM 0x.2) ZC 1/36L (max. 6 UM 0x.1, UM 0x.TV, max. 4 UM 0x.2) Verze s průtokovým ohřívačem: tlak vody: 0,2 0,6 MPa doporučený tlak: 0,3 MPa (bez kolísání a vzduchových bublin) el. napájení: 230 V, 50 Hz příkon: 3500 W NOVINK POLOLESK 150 ± ±170 ø POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody podle obrázku. 2. Připraven odpad 40 mm. 3. Připraven kabel CYKY 2 1,5 pro napájení 12 V, 50 Hz ze zdroje ZC (jen pro 12 V verze). 4. Přiveden napájecí kabel CYKY 3C 1,5 2,5 (pro verze s průtokovým ohřívačem.e). KOMPLETNÍ OÁVK nerezové umyvadlo automatická baterie dle zvoleného napájení a regulace vody vodoinstalační připojovací materiál drobný montážní upevňovací materiál sifon napájecí baterie (u verze na bateriové napájení) průtokový ohřívač (u verze s průtok. ohřívačem) UM 01 umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 01.1 umyvadlo na jednu vodu UM 01.2 umyvadlo na dvě vody UM 01.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 01.1B umyvadlo na jednu vodu UM 01.2B umyvadlo na dvě vody UM 01.TVB umyvadlo s termostat. Ventilem UM 03 UM 03 umyvadlo s odpadem, bez baterie UM 03.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 03.1 umyvadlo na jednu vodu UM 03.2 umyvadlo na dvě vody UM 03.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 03.1B umyvadlo na jednu vodu UM 03.2B umyvadlo na dvě vody UM 03.TVB umyvadlo s termostat. Ventilem STUENÁ VO UM 03.2,.TV,.E MÍCHNÁ VO UM 03.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 03.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ 38

39 UM 05 UM 05 umyvadlo s odpadem, bez baterie UM 05.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 05.1 umyvadlo na jednu vodu UM 05.2 umyvadlo na dvě vody UM 05.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 05.1B umyvadlo na jednu vodu UM 05.2B umyvadlo na dvě vody UM 05.TVB umyvadlo s termostat. ventilem STUENÁ VO UM 05.2,.TV,.E MÍCHNÁ VO UM 05.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 05.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO UM 07 UM 07 umyvadlo s odpadem, bez baterie UM 07.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 07.1 umyvadlo na jednu vodu UM 07.2 umyvadlo na dvě vody UM 07.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 07.1B umyvadlo na jednu vodu UM 07.2B umyvadlo na dvě vody UM 07.TVB umyvadlo s termostat. ventilem STUENÁ VO UM 07.2,.TV,.E MÍCHNÁ VO UM 07.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 07.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ UM 08 UM 08 umyvadlo s odpadem, bez baterie, rozteč 100 mm UM 08.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) F F C B ~ 80 ~ 80 ~ 620 ~ 850 ~ 300 ~ 1320, B C E 240 Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 08.1 umyvadlo na jednu vodu UM 08.2 umyvadlo na dvě vody UM 08.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 08.1B umyvadlo na jednu vodu UM 08.2B umyvadlo na dvě vody UM 08.TVB umyvadlo s termostat. ventilem STUENÁ VO UM 08.2,.TV,.E MÍCHNÁ VO UM 08.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 08.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ F OTVORY PRO NÁSTĚNNOU BTERII 39

40 UM 011 UM 013 CB STUENÁ VO UM 013.2,.TV,.E MÍCHNÁ VO UM 013.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 13.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO UM 011.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 011.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 011.1B umyvadlo na jednu vodu UM 011.2B umyvadlo na dvě vody UM 011.TVB umyvadlo s termostat. ventilem STUENÁ VO UM 011.2,.TV,.E MÍCHNÁ VO UM 011.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 11.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ UM 013N nezakrytované umyvadlo s odpadem, bez baterie UM 013Z zakrytované umyvadlo s odpadem, bez baterie UM 013Z.E zakryt. umyv. s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 013N.1 nezakrytované umyvadlo na jednu vodu UM 013N.2 nezakrytované umyvadlo na dvě vody UM 013N.TV nezakrytované umyvadlo s termostat. ventilem UM 013Z.1 zakrytované umyvadlo na jednu vodu UM 013Z.2 zakrytované umyvadlo na dvě vody UM 013Z.TV zakrytované umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 013N.1B nezakrytované umyvadlo na jednu vodu UM 013N.2B nezakrytované umyvadlo na dvě vody UM 013N.TVB nezakrytované umyvadlo s termostat. ventilem UM 013Z.1B zakrytované umyvadlo na jednu vodu UM 013Z.2B zakrytované umyvadlo na dvě vody UM 013Z.TVB zakrytované umyvadlo s termostat. ventilem UM 014 UM 014 umyvadlo s odpadem, bez baterie UM 014.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 014.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 014.1B umyvadlo na jednu vodu UM 014.2B umyvadlo na dvě vody UM 014.TVB umyvadlo s termostat. ventilem B C STUENÁ VO UM 014.2,.TV,.E MÍCHNÁ VO UM 014.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 14.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO 40

41 UM 015 UM UM 015 umyvadlo s odpadem, bez baterie UM 015.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 015.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 015.1B umyvadlo na jednu vodu UM 015.2B umyvadlo na dvě vody UM 015.TVB umyvadlo s termostat. ventilem Poznámka: Na objednání možno vyrobit i v zakrytované verzi UM 016 umyvadlo s odpadem, bez baterie UM 016.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 016.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 016.1B umyvadlo na jednu vodu UM 016.2B umyvadlo na dvě vody UM 016.TVB umyvadlo s termostat. ventilem STUENÁ VO UM 016.2,.TV,.E MÍCHNÁ VO UM 016.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 016.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO UM 017 UM 017 umyvadlo s odpadem, bez baterie UM 017.E umyvadlo s průtokovým elektrickým ohřívačem (230 V) Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 017.TV umyvadlo s termostat. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 017.1B umyvadlo na jednu vodu UM 017.2B umyvadlo na dvě vody UM 017.TVB umyvadlo s termostat. ventilem STUENÁ VO UM 017.2,.TV,.E MÍCHNÁ VO UM 017.1, trubka G 1/2 vnitřní B TEPLÁ VO UM 017.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO 41

42 UM 018 UM 018 je nízké nerezové umyvadlo vhodné tam, kde je omezení hloubkou prostoru. Součástí umyvadla je navařený nerezový sifon, který je umístěn až v zadní části, aby zabíral co nejméně prostoru. UM 018 umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 018.TV umyvadlo s term. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 018.1B umyvadlo na jednu vodu UM 018.2B umyvadlo na dvě vody UM 018.TVB umyvadlo s term. ventilem UM 018 INV UM 018 INV je nerezové umyvadlo s madly vhodné do sociálních zařízení pro handicapované osoby. Umyvadlo je konstruováno tak, aby bylo velmi nízké a dalo se pod něj vjet s invalidním vozíkem. V zadní části je opatřeno navařeným nerezovým sifonem, který je odolný proti nechtěnému i záměrnému poškození. Součástí jsou madla na přidržení a robustní konstrukce pro zavěšení. UM 018 INV nízké nerezové umyvadlo s madly pro tělesně postižené, bez baterie UM 022N ± ± UM 022N nezakrytované umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 022N.1 umyvadlo na jednu vodu UM 022N.2 umyvadlo na dvě vody UM 022N.TV umyvadlo s term. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 022N.1B umyvadlo na jednu vodu UM 022N.2B umyvadlo na dvě vody UM 022N.TVB umyvadlo s term. ventilem UM 022Z ± ± UM 022Z zakrytované umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 022Z.1 umyvadlo na jednu vodu UM 022Z.2 umyvadlo na dvě vody UM 022Z.TV umyvadlo s term. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 022Z.1B umyvadlo na jednu vodu UM 022Z.2B umyvadlo na dvě vody UM 022Z.TVB umyvadlo s term. ventilem 42

43 UM 023 POLOLESK ± 157 ± UM 023 nezakryt. umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 023.TV umyvadlo s term. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 023.1B umyvadlo na jednu vodu UM 023.2B umyvadlo na dvě vody UM 023.TVB umyvadlo s term. ventilem UM 025N ± 148 ± UM 025N nezakryt. umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 025N.1 umyvadlo na jednu vodu UM 025N.2 umyvadlo na dvě vody UM 025N.TV umyvadlo s term. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 025N.1B umyvadlo na jednu vodu UM 025N.2B umyvadlo na dvě vody UM 025N.TVB umyvadlo s term. ventilem UM 025Z ± 156 ± UM 025Z zakryt. umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM 025Z.1 umyvadlo na jednu vodu UM 025Z.2 umyvadlo na dvě vody UM 025Z.TV umyvadlo s term. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 025Z.1B umyvadlo na jednu vodu UM 025Z.2B umyvadlo na dvě vody UM 025Z.TVB umyvadlo s term. ventilem UM 027 UM 027 zakryt. umyvadlo s odpadem, bez baterie Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu UM umyvadlo na dvě vody UM 027.TV umyvadlo s term. ventilem Typová provedení s aut. baterií 6 V (4 baterie): UM 027.1B umyvadlo na jednu vodu UM 027.2B umyvadlo na dvě vody UM 027.TVB umyvadlo s term. ventilem 43

44 UM 028N UM 028Z, tl. 1,5 mm 298 NOVINK ± 185 ± 297,5 Ø 33 ± Verze u nerezu ISI 304: UM 028N nerezové umyvadlo, bez baterie, ISI 304 UM 028N.1 automatické umyvadlo pro jednu vodu 12 V, 50 Hz, ISI 304 UM 028N.2 automatické umyvadlo pro teplou a studenou vodu 12 V, 50 Hz, ISI 304 UM 028N.TV automatické umyvadlo s termostatickým ventilem 12 V, 50 Hz, ISI 304 UM 028N.1B automatické umyvadlo pro jednu vodu 6 V (4 1,5), ISI 304 UM 028N.2B automatické umyvadlo pro teplou a studenou vodu 6 V (4 1,5), ISI 304 UM 028N.TVB automatické umyvadlo s termostatickým ventilem 6 V (4 1,5), ISI 304 Verze u nerezu ISI 316: UM 028N.CL nerezové umyvadlo, bez baterie, ISI 316 UM 028.1N.CL automatické umyvadlo pro jednu vodu 12 V, 50 Hz, ISI 316 UM 028N.2.CL automatické umyvadlo pro teplou a studenou vodu 12 V, 50 Hz, ISI 316 UM 028N.TV.CL automatické umyvadlo s termostatickým ventilem 12 V, 50 Hz, ISI 316 UM 028N.1B.CL automatické umyvadlo pro jednu vodu 6 V (4 1,5), ISI 316 UM 028N.2B.CL automatické umyvadlo pro teplou a studenou vodu 6 V (4 1,5), ISI 316 UM 028N.TVB.CL automatické umyvadlo s termostatickým ventilem 6 V (4 1,5), ISI 316 Umyvadla je možné na zakázku vyrobit v libovolných rozměrech, příp. z ISI 316. Verze u nerezu ISI 304: UM 028Z nerezové umyvadlo, zakrytované, s otvorem pro baterii, ISI 304 UM 028Z.1 automatické nerezové umyvadlo, zakrytované, na jednu předmíchanou vodu, 12 V, 50 Hz, ISI 304 UM 028Z.2 automatické nerezové umyvadlo, zakrytované, na teplou a studenou vodu, 12 V, 50 Hz, ISI 304 UM 028Z.TV automatické nerezové umyvadlo, zakrytované, s termostatickým ventilem, 12 V, 50 Hz, ISI 304 UM 028Z.1B automatické nerezové umyvadlo, zakrytované, na jednu předmíchanou vodu, 6 V (4 ), ISI 304 UM 028Z.2B automatické nerezové umyvadlo, zakrytované, na teplou a studenou vodu, 6 V (4 ), ISI 304 UM 028Z.TVB automatické nerezové umyvadlo, zakrytované, s termostatickým ventilem, 6 V (4 ), ISI 304 Verze z chemicky odolného nerezu ISI 316: UM 028Z.CL nerezové umyvadlo, zakrytované, s otvorem pro baterii, ISI 316 UM 028Z.1.CL automatické nerezové umyvadlo, zakrytované, na jednu předmíchanou vodu, 12 V, 50 Hz, ISI 316 UM 028Z.2.CL automatické nerezové umyvadlo, zakrytované, na teplou a studenou vodu, 12 V, 50 Hz, ISI 316 UM 028Z.TV.CL automatické nerezové umyvadlo, zakrytované, s termostatickým ventilem, 12 V, 50 Hz, ISI 316 UM 028Z.1B.CL automatické nerezové umyvadlo, zakrytované, na jednu předmíchanou vodu, 6 V (4 ), ISI 316 UM 028Z.2B.CL automatické nerezové umyvadlo, zakrytované, na teplou a studenou vodu, 6 V (4 ), ISI 316 UM 028Z.TVB.CL automatické nerezové umyvadlo, zakrytované, s termostatickým ventilem, 6 V (4 ), ISI

45 UM 029 STUENÁ NEBO PŘEMÍCHNÁ VO G 1/2 B TEPLÁ VOY G 1/2 C EL. PŘÍVO 12 V, 50 Hz (pro 12 V verze), tl. 1,5 mm C B UM 029 umyvadlo s odpadem, bez baterie, ISI 304 Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu, ISI 304 UM umyvadlo na dvě vody, ISI 304 UM 029.TV umyv. s termos. ventilem, ISI 304 Typová provedení s aut. baterií 6 V (4 baterie): UM 029.1B umyvadlo na jednu vodu, ISI 304 UM 029.2B umyvadlo na dvě vody, ISI 304 UM 029.TVB umyv. s termos. ventilem, ISI 304 Umyvadla je možné na zakázku vyrobit v libovolných rozměrech, příp. z ISI UM 030, tl. 1,5 mm ø 33 C B UM 030 umyvadlo s odpadem, bez baterie, ISI 304 Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu, ISI 304 UM umyvadlo na dvě vody, ISI 304 UM 030.TV umyv. s termos. ventilem, ISI 304 Typová provedení s aut. baterií 6 V (4 baterie): UM 030.1B umyvadlo na jednu vodu, ISI 304 UM 030.2B umyvadlo na dvě vody, ISI 304 UM 030.TVB umyv. s termos. ventilem, ISI 304 Umyvadla je možné na zakázku vyrobit v libovolných rozměrech, příp. z ISI 316. UM UM 031 umyvadlo s odpadem, bez baterie, ISI 304 Typová provedení s aut. baterií 12 V, 50 Hz (ze zdroje ZC): UM umyvadlo na jednu vodu, ISI 304 UM umyvadlo na dvě vody, ISI 304 UM 031.TV umyv. s termos. ventilem, ISI 304 Typová provedení s aut. baterií 6 V (4 baterie): UM 031.1B umyvadlo na jednu vodu, ISI 304 UM 031.2B umyvadlo na dvě vody, ISI 304 UM 031.TVB umyv. s termos. ventilem, ISI

46 UM 032 NOVINK UM 032.1P umyvadlo na postavení, 1 voda, 12 V, pravé UM 032.1L umyvadlo na postavení, 1 voda, 12 V, levé UM 032.2P umyvadlo na postavení, 2 vody, 12 V, pravé UM 032.2L umyvadlo na postavení, 2 vody, 12 V, levé UM 032.TVP umyvadlo na postavení, term. vent. 12 V, pravé UM 032.TVL umyvadlo na postavení, term. vent. 12 V, levé UM 032.EP umyvadlo na postavení, průtok. ohř. 230 V, pravé UM 032.EL umyvadlo na postavení, průtok. ohř. 230 V, levé Poznámka: Typové provedení UM 032 je s umístěním umyvadla vpravo. Na objednávku lze vyrobit i stranově opačné provedení s umyvadlem vlevo., B, C UM NOVINK 400 C 400 UM automatické kónické umyvadlo, bez lemu, pro jednu vodu 12 V, 50 Hz UM automatické kónické umyvadlo, bez lemu, pro teplou a studenou vodu 12 V, 50 Hz UM 033.TV automatické kónické umyvadlo, bez lemu, s termostatickým ventilem 12 V, 50 Hz UM 033.1B automatické kónické umyvadlo, bez lemu, pro jednu vodu 6 V (4 1,5) UM 033.2B automatické kónické umyvadlo, bez lemu, pro teplou a studenou vodu 6 V (4 1,5) UM 033.TVB automatické kónické umyvadlo, bez lemu, s termostatickým ventilem 6 V (4 1,5) UM 033 BO nerezové kónické umyvadlo bez lemu, bez baterie, bez otvoru UM 033 SO nerezové kónické umyvadlo bez lemu, bez baterie, s otvorem B Ø 320 PŘÍVO STUENÉ VOY B PŘÍVO TEPLÉ VO C EL. PŘÍVO Ø

47 Multifunkční automatická nerezová umyvadla UM 026 UM 026 INV UM 026 je celonerezové polozabudované umyvadlo do zdi, které v malém prostoru obsahuje kombinaci dávkování mýdla, pouštění vody a osoušení rukou. Jednotlivé prvky jsou ovládány pomocí odolných piezotlačítek, zastavují se automaticky. UM 026 INV má oproti UM 026 umyvadlo se sníženým profilem. Součástí jsou madla vhodné jako umyvadlo pro tělesně postižené. Umyvadlo je určeno pro montáž přes stěnu, všechny části technologie jsou za stěnou a není je tedy možno ze strany uživatele ničit antivandal varianta. Na objednávku je možné dodat i nástěnné provedení obou typů. ZÁKLNÍ TECHNICKÉ ÚJE napájení: 230 V, 50 Hz celkové rozměry (vnější viditelné): mm (UM 026) mm (UM 026 INV) pro tloušťku zdi: min. 100 mm odpad: d = 40 mm KOMPLETNÍ OÁVK nerez umyvadlo (s madly) a ovládáním elektronický osoušeč rukou elektronický dávkovač mýdla elektronická vodovodní baterie rám přes zeď se svorníky sifon se zápachovou uzávěrou zdroj 230 V/12 V pro elektroniku UM 026 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Otvor ve stěně mm. 2. Přiveden napájecí kabel 3C 1,5 s 230 V, 50 Hz. 3. Připraven odpad dle schématu. UM umyvadlo pro jednu předmíchanou vodu, 230 V, 50 Hz UM umyvadlo pro teplou a studenou vodu, 230 V, 50 Hz UM 026.TV umyvadlo pro teplou a studenou vodu s termostatickým ventilem, 230 V, 50 Hz UM INV umyvadlo pro jednu předmíchanou vodu, 230 V, 50 Hz UM INV umyvadlo pro teplou a studenou vodu, 230 V, 50 Hz UM 026.TV INV umyvadlo pro teplou a studenou vodu s termostatickým ventilem, 230 V, 50 Hz 310 STUENÁ VO (UM 026.2,.TV,.E) MÍCHNÁ VO (UM 026.1) trubka G 1/2 vnitřní B TEPLÁ VO (UM 026.2,.TV) trubka G 1/2 vnitřní C EL. PŘÍVO ,B,C min UM 026 INV 800 STUENÁ VO (UM 026.2,.TV,.E) MÍCHNÁ VO (UM 026.1) trubka G 1/2 vnitřní B TEPLÁ VO (UM 026.2,.TV) trubka G 1/2 vnitřní C EL. PŘÍVO ,B,C min

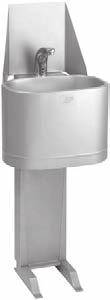

48 (utomatické) nerezové umyvadlo na postavení UM 06 utomatické nerezové umyvadlo na stojanu určené pro instalaci do prostoru. Je určeno do míst s požadavkem na vysokou hygienickou úroveň při maximální úspoře vody (např. potravinářské provozy). Umyvadlo je vybaveno nerezovými zády a výtokovým ramínkem s bezdotykovým ovládáním. Optoelektronický snímač reaguje na ruce pod výtokovým ramínkem po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). V typovém provedení je umyvadlo dodáváno s otvorem d = 33 mm pro stojánkovou baterii nebo s automatickou baterií. Umyvadlo bez otvoru lze dodat na objednávku. Umyvadlo je vyrobeno z nerezu ISI 304. Opláštění je z materiálu tl. 1 mm. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automatické nastavení pod výtokové raménko přívod vody: G 1/2 odpad: d = 40 mm vnitřní rozměr dřezu: mm nastavitelný čas doběhu: 0 4 s (nastavena 1 s) UM 06.1,.2,.TV (+ bateriové verze) tlak vody: 0,1 1,0 MPa (0,2 0,8 MPa u bateriových verzí) el. napájení: 12 V, 50 Hz 6 V (4 baterie u bateriových verzí) příkon: 6 V 10 V (UM 06.2) napáj. zdroj pro 12 V: ZC 1/20 (max. 3 UM 06.1, 06.TV; max. 2 UM 06.2) ZC 1/50 (max. 8 UM 06.1, 06.TV; max. 5 UM 06.2) ZC 1/36L (max. 6 UM 06.1, 06.TV; max. 4 UM 06.2) hmotnost: 20 kg UM 06.E: tlak vody: 0,2 0,6 MPa doporučený tlak: 0,3 MPa (bez kolísání a vzduchových bublin) el. napájení: 230 V, 50 Hz příkon: W hmotnost: 21,5 kg UM 06 KOMPLETNÍ OÁVK nerezové umyvadlo automatická baterie dle zvoleného napájení a regulace vody vodoinstalační připojovací materiál drobný montážní upevňovací materiál sifon napájecí baterie (u verze na bateriové napájení) průtokový ohřívač (u verze s průtok. ohřívačem) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody podle obrázku. 2. Připraven odpad 40 mm. 3. Připraven kabel CYKY 2 1,5 pro napájení 12 V, 50 Hz ze zdroje ZC (jen pro 12 V verze). 4. Pro UM 06.E přiveden napájecí kabel CYKY 3C 1,5 2,5. N OBJENÁVKU KR 06 se zásobníkem papírových ručníků a odpadkovým košem KH 06 s hadicí pro umývání podlah KS 06 pro sanitační nádobku na nože ST 01.F UM 06 umyvadlo s odpadem, bez baterie UM 06.E umyvadlo s průtokovým elektrickým Typová provedení 12 V, 50 Hz (ze zdroje ZC): UM 06.1 umyvadlo na jednu vodu UM 06.2 umyvadlo na dvě vody UM 06.TV umyvadlo s termostatickým ventilem ohřívačem (230 V) Typová provedení 6 V (4 baterie): UM 06.1B umyvadlo na jednu vodu UM 06.2B umyvadlo na dvě vody UM 06.TVB umyvadlo s termostatickým ventilem STUENÁ VO (UM 06.2,.TV,.E) MÍCHNÁ VO (UM 06.1), trubka G 1/2 vnitřní B TEPLÁ VO (UM 06.2,.TV), trubka G 1/2 vnitřní C EL. PŘÍVO *Na objednávku lze provést přívod i odpad vody zezadu 48

49 utomatická nerezová umyvadla se sanitační nádobou UM 07S UM 012S utomatická nerezová umyvadla se sanitační nádobkou na nože jsou určena pro montáž na kuchací linky, případně na stěnu. Při vložení rukou do umyvadla (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po vyjmutí rukou (doba doběhu). Součástí umyvadla je sanitační nádobka na 4 nože s elektrickým ohřevem. Sanitační teplota 83 C je udržována elektronickým termostatem s digitálním zobrazením teploty lázně. Sanitační nádobka je opatřena napouštěcím a vypouštěcím ventilem a přepadem pro zajištění maximální výšky hladiny Umyvadlo je vybaveno proti přetlačování teplé vody. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: aut. nastavení pod výtokové raménko přívod vody: G 1/2 odpad: d = 44 a 40 mm vnitřní rozměr dřezu: mm krytí: IP 55 nastavitelný čas doběhu: 0 4 s (nastavena 1 s) pracovní teplota sanitační lázně: 83 C objem nádobky: 3,5 l UM 07S(012S).1,.2,.TV tlak vody: 0,1 1,0 MPa el. napájení: 230 V, 50 Hz příkon: 800 W hmotnost: 13 kg (UM 07S) 17 kg (UM 012S) UM 07S(012S).E tlak vody: 0,2 0,6 MPa doporučený tlak: 0,3 MPa (bez kolísání a vzduch. bublin) el. napájení: V, 50 Hz příkon: W hmotnost: 14 kg (UM 07S) 18 kg (UM 012S) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody. 2. Připraven odpad d = 40 nebo 50 mm (dle sifonu). 3. Připraven napájecí kabel CYKY 3C 1,5 2,5 nebo CYKY 5C 1,5 2,5 (pro variantu UM 07S.E, UM 012S.E). Kabel musí být připojen přes hlavní vypínač odpovídající danému prostředí. KOMPLETNÍ OÁVK umyvadlo se sanitační nádobou, termostat krycí deska s distanční vložkou na nože připojovací hadice a rohové ventily drobný montážní materiál průtokový ohřívač UM 07S (012S).E odpadový sifon (UM 07S) vypínač sanitační nádobky (UM 07S) elektronický termostat napouštěcí a vypouštěcí ventil UM 07S UM 07S.1 umyvadlo na jednu vodu UM 07S.2 umyvadlo na dvě vody UM 07S.TV umyvadlo s termostatickým ventilem UM 07S.E umyvadlo s průtokovým ohřívačem STUENÁ VO UM 07S.2,.TV,.E MÍCHNÁ VO UM 07S.1,trubka G 1/2 vnitřní B T EPLÁ VO UM 07S.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ UM 012S UM 012S.1 umyvadlo na jednu vodu UM 012S.2 umyvadlo na dvě vody UM 012S.TV umyvadlo s termostatickým ventilem UM 012S.E umyvadlo s průtokovým ohřívačem STUENÁ VO UM 012S.2,.TV,.E MÍCHNÁ VO UM 012S.1,trubka G 1/2 vnitřní B T EPLÁ VO UM 012S.2,.TV, trubka G 1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ 49

50 Bezpečnostní automatická umyvadla a baterie BSU 01 BSU 02 BSU 03 Bezpečnostní automatická umyvadla jsou celozakrytovaná, mají robustní konstrukci, která zajišťuje maximální odolnost proti úmyslnému poškození a demontování a také zabraňují možnosti sebepoškozování a ohrožování dalších vězňů. Umyvadla jsou upevněna pomocí bezpečnostních šroubů. BSU 01 je automatické zapuštěné umyvadlo v antivandalovém provedení pro montáž přes stěnu. Po vložení rukou do otvoru umyvadla je přerušen infračervený paprsek a řídící elektronika pustí vodu. Voda teče po dobu vložení rukou, maximálně však 30 sekund. Umyvadlo je určeno k zabudování do zdi o tloušťce 220 až 350 mm. Na vyžádání je možné vyrobit i variantu pro montáž do silnější zdi. BSU 02 je umyvadlo, které je standardně vyráběno z nerezového plechu tl. 2 mm odolává i velmi silnému útoku. BSU 03 je vestavěná bezpečnostní umyvadlová baterie určená k zabudování do zdi. Teplotu vytékající vody si uživatel nastavuje pomocí termostatického ventilu opatřeného nerezovým antivandalovým krytem. Nerezové výtokové ramínko je vyrobeno z materiálu tl. 2 mm tak, aby bylo velmi odolné proti poškození. Základní krycí plech z 3 mm silného materiálu je přišroubován bezpečnostními šrouby do zazděné krabice s armaturou. Voda se pouští opětovným stiskem tlačítka. Pokud by bylo tlačítko násilně zaaretováno ve stisknuté poloze, voda po prvním cyklu nepoteče. Množství dávky vody je nastavitelné správcem zařízení. BSU 01 ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: d = 40 mm rozměry vnějšího krytu: mm krytí: IP 55 přednastavený čas max. doby tečení: 30 s tlak vody: 0,1 1,0 MPa el. napájení: 12 V, 50 Hz příkon: max. 6 V napájecí zdroj: ZC 1/20 (max. 3 BSU 01) ZC 1/50 (max. 8 BSU 01) hmotnost: 10 kg KOMPLETNÍ OÁVK dřez se senzorem a čelním krytem zadní kryt závitové tyče M8 240 mm s matkami (4 ks) rohový ventil s filtrem odpadový sifon připojovací hadice POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven výklenek pro instalaci mm. 2. Přiveden napájecí kabel 12 v, 50 Hz ze zdroje ZC. BSU 01.1 bezpečnostní automatické umyvadlo pro jednu předmíchanou vodu- 12 V, 50 Hz BSU 01.2 bezpečnostní automatické umyvadlo na dvě vody se směšovacím ventilem 12 V, 50 Hz BSU 01.TV bezpečnostní automatické umyvadlo s termostatickým ventilem 12 V, 50 Hz 50

51 BSU 02 BSU 03 PŘÍVO VOY G 1/2 vnitřní C EL. PŘÍVO CYKY 2 1,5 PŘÍVO STUENÉ VOY B PŘÍVO TEPLÉ VOY C EL. PŘÍVO 12 V, 50 Hz * N OBJENÁVKU TV TERMOSTTICKÝ VENTIL T OVLÁCÍ TLČÍTKO ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: d = 40 mm rozměry: mm velikost dřezu: průměr 370 mm krytí: IP 55 nastavitelná doba tečení vody: 1 s 250 s po 1 s tlak vody: 0,1 1,0 MPa el. napájení: 12 V, 50 Hz příkon: max. 6 V napájecí zdroj: ZC 1/20 (max. 3 BSU 02) napájecí zdroj: ZC 1/50 (max. 8 BSU 02) KOMPLETNÍ OÁVK celo opláštěné umyvadlo s antivandalovým tlačítkem a elektronikou závěsná lišta a upevňovací materiál odpadový sifon s flexi připojením d = 40 (nebo d = 50) upravitelné uživatelem na oba rozměry připojovací hadice s rohovým ventilem POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven odpad d = 40 nebo d = Připraven přívod namíchané vody G = 1/2. 3. Připraven kabel pro napájení 12 V, 50 HZ ze zdroje ZC. BSU 02.1 bezpečnostní nástěnné umyvadlo s antivandalovým ovládáním, na 1 vodu 12 V, 50 Hz BSU 02.2 bezpečnostní nástěnné umyvadlo s antivandalovým ovládáním, na 2 vody 12 V, 50 Hz BSU 02.TV bezpečnostní nástěnné umyvadlo s antivandalovým ovládáním, s TV 12 V, 50 Hz ZÁKLNÍ TECHNICKÉ ÚJE rozměr čelního panelu: mm délka výtokového ramínka: 200 mm el. napájení: 12 V, 50 Hz příkon: max. 6 V tlak vody: 0,1 1 MPa nastavitelná doba tečení vody: 1 s 250 s po 1 s KOMPLETNÍ OÁVK montážní krabice s elektromagnetickým ventilem, šroubením a elektronikou krycí plech s výtokovým ramínkem, TV a nerezovým tlačítkem POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připravena nika pro instalaci mm. 2. Přiveden napájecí kabel 12 v, 50 Hz ze zdroje ZC. 3. Připraven přívod vody dle obrázku. BSU 03.1 bezpečnostní umyvadlová baterie pro 1 předmíchanou vodu 12 V, 50 Hz BSU 03.2 bezpečnostní umyvadlová baterie pro teplou a studenou vodu se směšovacím ventilem 12 V, 50 Hz BSU 03.TV bezpečnostní umyvadlová baterie s TV 12 V, 50 Hz 51

52 utomatické sprchové baterie vestavné US 1 US 1P US 2 US 2P US 11 US 12 US 13 utomatické vestavné sprchové baterie jsou určeny pro podomítkovou montáž. Kombinují se s úspornými sprchovými ramínky řady SP. Sprchové baterie jsou ovládány pomocí bezdotykové senzorové optoelektronické technologie nebo odolným piezotlačítkem. Senzorové ovládání voda se pustí krátkým zacloněním okénka snímače přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Ovládání piezotlačítkem uživatel si vodu pouští a zavírá dotekem na tlačítko. Pokud vodu nezastaví, automaticky přestane téct po uplynutí nastavené doby (čas otevření). Provedení: pro tepelně upravenou vodu (US 1, US 1P, US 11) s termostatickým ventilem (US 2, US 2P,US 12.TV) se směšovacím ventilem (US 13.2, US 12.2) Napájení těchto baterií je na 12 V ze zdroje ZC. Povrchová úprava lesk. ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky / piezo tlačítko přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa čas otevření: s po 5 s (nastaveno 15 s) el. napájení: 12 V, 50 Hz příkon: 6 V napájecí zdroj: ZC 1/20 (max. 3 US) ZC 1/50 (max. 8 US) ZC 1/36L (max. 6 US) hmotnost: 2 kg (US 1, US 1P, US 11) 3,5 kg (US 2, US 2P, US 12, US 13) N OBJENÁVKU SP 1 naklápěcí sprchové ramínko 9 l/min SP 2 pevné sprchové ramínko 9 l/min SP 3 naklápěcí sprchové ramínko 9 l/min SP 4 naklápěcí sprchové ramínko 9 l/min SP 5 naklápěcí sprchové ramínko 12 l/min ZC napájecí zdroj 12 V, 50 Hz POŽVKY N STVEBNÍ PŘIPRVENOST 1. Proveden rozvod vody podle obrázku. 2. US 1, US 1P: Připravena nika mm pro instalační skříňku. US 2, US 2P: Připravena nika mm pro instalační skříňku. US 11: Připraven otvor Ø 150 mm pro instalační skříňku. US 12, US 13: Připravena nika mm pro instalační krabici. 4. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. KOMPLETNÍ OÁVK instalační skříňka vstupní a výstupní šroubení nerezový kryt se skříňkou elektroniky kulový ventil elektromagnetický ventil termostatický ventil (US 2, US 2P, US 12.TV) směšovací ventil (US 12.2, US 13.2) upevňovací distanční rámeček (US 1, US 1P) krycí montážní plech drobný montážní materiál US 1 US 1P LESK US 1 autom. sprchová baterie na senzor, pro tepelně upravenou vodu 12 V, 50 Hz US 1P autom. sprchová baterie na piezotlačítko, pro tepelně upravenou vodu 12 V, 50 Hz MÍCHNÁ VO trubka G1/2 C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ / PIEZO tlačítko G VÝVO VOY O RMÍNK 52

53 US 2 US 2P LESK US 11 LESK STUENÁ VO trubka G1/2 B TEPLÁ VO trubka G1/2 C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ / PIEZO tlačítko G VÝVO VOY O SPRCHY US 2 autom. sprchová baterie na senzor, s termostatickým ventilem 12 V, 50 Hz US 2P autom.s prchová baterie na piezotlačítko, s termostatickým ventilem 12 V, 50 Hz US 13 B C G 56 STUENÁ VO trubka G1/2 B TEPLÁ VO trubka G1/2 C EL. PŘÍVO kabel CYKY 2 1,5 G VÝVO VOY O SPRCHY MÍCHNÁ VO trubka G1/2 C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ / PIEZO tlačítko G VÝVO VOY O RMÍNK US 11 autom. sprchová baterie na piezotlačítko, pro tepelně upravenou vodu 12 V, 50 Hz 124 LESK C C G

54 US 12 LESK US 12.2 B C G C G ø US 12.TV B C G US 12.2 autom. sprchová baterie na piezotlačítko, se směšovacím ventilem 12 V, 50 Hz US 12.TV autom. sprchová baterie na piezotlačítko, s termostatickým ventilem 12 V, 50 Hz STUENÁ VO trubka G1/2 B TEPLÁ VO trubka G1/2 C EL. PŘÍVO kabel CYKY 2 1,5 G VÝVO VOY O SPRCHY Úsporná sprchová ramínka SP 1 SP 2 SP 3 SP 4 SP 5 SP 1 SP 2 SP 3 SP 4 SP 5 naklápěcí průtok 9 l/min. pevné, antivandal průtok 9 l/min. naklápěcí, antivandal průtok 9 l/min. naklápěcí, antivandal průtok 9 l/min. Ø 60 G 1/2" 225 Ø 44 G 1/2" 70 Ø 44 G 1/2" G 1/2" Ø ,5 77, naklápěcí, antivandal průtok 12 l/min. G 1/2" 20 ± ±

55 utomatické sprchové baterie nástěnné US 3 US 3P utomatické nástěnné sprchové baterie jsou určeny pro montáž na stěnu bez stavebních zásahů. Lze je instalovat na stávající obklady a původní rozvody vody (s roztečí mm). Jejich součástí je úsporné antivandalové sprchové ramínko SP 4. Stejně jako vestavné baterie jsou i tyto nástěnné ovládány pomocí senzoru nebo odolným piezotlačítkem. Sprchy jsou nově doplněny o poličku na odkládání mýdla. Senzorové ovládání voda se pustí krátkým zacloněním okénka snímače přívod vody je ovládán elektromagnetickým ventilem. Opakovaným zacloněním snímače se voda zastaví. Pokud k zaclonění snímače nedojde, zastaví se voda automaticky po uplynutí nastavené doby (čas otevření). Ovládání piezotlačítkem uživatel si vodu pouští a zavírá dotekem na tlačítko. Pokud vodu nezastaví, automaticky přestane téct po uplynutí nastavené doby (čas otevření). Sprcha je vyrobena z nerezu ISI 304 (z jiného materiálu na objednávku). ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automaticky / piezo tlačítko přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa (US 3, US 3P) 0,2 0,8 MPa (US 3.B, US 3P.B) čas otevření: s po 5 s (nastaveno 15 s) el. napájení: 12 V, 50 Hz (US 3, US 3P) 6 V (US 3.B, US 3P.B) příkon: 6 V (US 3, US 3P) napájecí zdroj: ZC 1/20 (max. 3 US 3, US 3P) ZC 1/50 (max. 8 US 3, US 3P) ZC 1/36L (max. 8 US 3, US 3P) tužkové baterie 1,5 V (US 3.B, US 3P.B) 4 ks životnost baterií: při 100 sepnutích denně cca 1,5 roku hmotnost: 7,5 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Proveden rozvod vody podle obrázku. 2. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC (neplatí pro US 3.B a US 3P.B). KOMPLETNÍ OÁVK sprchové ramínko SP 4 nerezový kryt se skříňkou elektroniky elektromagnetický ventil termostatický ventil rohový ventil s filtrem 2 ks držák baterií (US 3.B) tužková baterie 1,5 V (US 3.B) 4 ks připojovací hadice, drobný montážní materiál US 3 senzorová sprchová baterie s termost. ventilem napájená 12 V ze zdroje ZC US 3.B senzorová sprchová baterie s termost. ventil. napájená 6 V z tužkových baterií US 3P sprchová baterie s termost. ventilem ovládaná piezo tlačítkem, napájená 12 V ze zdroje ZC US 3P.B sprchová baterie s termost. ventilem ovládaná piezo tlačítkem, napájená 6 V z tužkových baterií US 3 NOVINK US 3P NOVINK STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 E ZÓN SNÍMÁNÍ STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 2 1,5 T OVLÁCÍ TLČÍTKO (u US 3P) 55

56 Bezpečnostní sprchové baterie vestavné BSS 01 Bezpečnostní vestavná sprchová baterie pro zabudování do zdi. Čelní strana automatu je tvořena nerezovým plechem tl. 3 mm. Součástí čelního panelu je antivandalové tlačítko ovládání sprchy. Kryt je upevněn bezpečnostními šrouby do zazděné montážní krabice s armaturou. Po stisku tlačítka je uživateli vydána dávka vody. Po jejím vyčerpání dojde k automatickému vypnutí vody. alší dávka se pouští opětovným stiskem tlačítka. Pokud by bylo tlačítko násilně zaaretováno ve zmáčknuté poloze, voda po prvním cyklu nepoteče. Velikost jednotlivé dávky vody je nastavitelná správcem zařízení. Sprchy jsou vyrobeny z nerezu ISI 304. Povrchová úprava matná. Kombinují se s úspornými antivandalovými sprchovými ramínky řady SP (SP 2,3,4,5). ZÁKLNÍ TECHNICKÉ ÚJE rozměr čelního panelu: mm napájecí napětí: 12 V, 50 Hz příkon: max. 6 V tlak vody: 0,1 1 MPa nastavitelná dobatečení vody: 1 s 250 s po 1 s BSS 01.1 bezpečnostní sprchový automat pro předmíchanou vodu, tl. 3 mm, 12 V, 50 Hz POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připravena nika pro instalaci mm. 2. Připraven napájecí kabel pro přívod napětí (12 V, ze zdroje ZC). 3. Připraven přívod vody. KOMPLETNÍ OÁVK montážní krabice s elektromagnetickým ventilem, elektronikou a šroubením krycí panel s antivandalovým tlačítkem BSS 01 PŘÍVO VOY G 1/2 vnitřní C PŘÍVO ELEKTŘINY CYKY 2 1,5 G VÝVO VOY O RMÍNK G 1/2 vnitřní 56

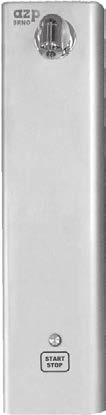

57 Bezpečnostní sprchové baterie nástěnné BSS 03 Bezpečnostní nástěnná sprcha pro jednu předmíchanou vodu. Je určena pro montáž na stěnu bez stavebních zásahů. Lze je instalovat na stávající obklady a původní rozvody vody. Sprcha je vyrobena z nerezového plechu tl. 2 mm a osazena antivandalovým úsporným sprchovým ramínkem SP 2 s průtokem 9 l/min. Svou robustní konstrukcí je určena k regulovanému odběru vody v prostorách se zvýšeným nebezpečím úmyslného poškození (veřejné sprchy, věznice, vazební cely ). Velikost jednotlivé dávky vody je nastavitelná správcem zařízení. Sprchy jsou vyrobeny z nerezu ISI 304. Povrchová úprava matná. Elektroniku lze nastavit dvěma způsoby: 1) Tlačítko funguje systémem tlačného ventilu vypne se po nastaveném čase. Pokud by nedošlo k vypnutí vody uživatelem, po správcem nastavitelné době (např. 20 sekund) elektronika sama dá pokyn k zastavení vody. Pro další spuštění vody si musí uživatel znovu zmáčknout. Tímto dojde k výrazné úspoře vody, neboť uživatel omezí délku sprchování. 2) Tlačítko funguje systémem STRT/STOP. Po správcem nastavitelné době (např. 3 minuty tzv. tříminutová sprcha) dojde k nucené přestávce, kdy není možné vodu spustit. Během této doby je uživatel přinucen sprchu opustit nebo počkat. Tímto se zamezí zbytečnému sprchování plýtvání vodou. ZÁKLNÍ TECHNICKÉ ÚJE napájecí napětí: 12 V, 50 Hz příkon: max. 6 V tlak vody: 0,1 1 MPa nastavitelná doba tečení vody: 1 s 250 s po 1 s BSS 03.1 bezpečnostní nerezová nástěnná sprcha s automatickým uzavíráním, na jednu vodu 12 V, 50 Hz BSS 03 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod předmíchané vody. 2. Připraven napájecí kabel pro přívod napětí (12 V, ze zdroje ZC). KOMPLETNÍ OÁVK nerezový plášť s úsporným sprchovým ramínkem SP 2 elektronika včetně elmag.ventilu antivandalové tlačítko se snímačem připojovací hadice a montážní materiál ,C PŘÍVO VOY G 1/2 vnitřní C PŘÍVO ELEKTŘINY CYKY 2 1,

58 Bezpečnostní sprchové žetonové automaty BSZ 01 Vestavný bezpečnostní žetonový automat určený pro zabudování do zdi. Tělo automatu je z čelní strany tvořeno celistvým nerezovým plechem tl. 3 mm. Součástí čelního panelu je antivandalový nerezový kryt termostatického ventilu. Montáž a uchycení je provedeno přes stěnu a přístup k vybírání vhozených žetonů je ze zadní strany. Po vhození žetonu je uživateli přiřazena nastavená doba tečení vody, např. 3 minuty (tzv. tříminutová sprcha). S touto dobou si může libovolně hospodařit pomocí ovládacího tlačítka (po zmáčknutí se voda spustí, po opětovném stisku tlačítka přestane téct tento cyklus lze opakovat). Pokud uživateli zbývá poslední minuta tečení vody, začne automat proud vody přerušovat, čímž je uživatel upozorněn na blížící se konec dávky. ZÁKLNÍ TECHNICKÉ ÚJE rozměr čelního panelu: mm síla zdi pro zabudování automatu: min. 100 mm použitý žeton: ZT 1 napájecí napětí: 12 V, 50 Hz ZC 1/20 (max.3 BSZ) ZC 1/50 (max.8 BSZ) ZC 1/36L (max.6 BSZ) příkon: max. 6 V tlak vody: 0,1 1 MPa nastavitelná doba tečení vody: 10 s 42,5 min po 10 s BSZ 01 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven otvor pro instalaci automatu. 2. Připraven napájecí kabel pro přívod napětí (12 V, 50 Hz ze zdroje ZC). 3. Připraven přívod vody. KOMPLETNÍ OÁVK nerezový kryt s termostat.ventilem (BSZ 01.TV) žetonový snímač řídící elektronika s indikací rohový ventil (BSZ 01.TV 2, BSZ ) elektromagnetický ventil krabice na žetony drobný montážní materiál BSZ 01.1 bezpečnostní vestavný sprchový žetonový automat na jednu předmíchanou vodu 12 V, 50 Hz BSZ 01.TV bezpečnostní vestavný sprchový žetonový automat na dvě vody s termostatickým ventilem 12 V, 50 Hz PŘÍVO TEPLÉ VOY B PŘÍVO STUENÉ VOY C NPÁJENÍ 12 V, 50 Hz VÝSTUP VOY O SPRCHY 58

59 Bezpečnostní sprchové žetonové automaty BSZ 02 Žetonový automat určený k zavěšení na stěnu. Plášť automatu je vyroben z nerezového plechu tl. 2 mm a na jeho povrchu nejsou žádné prvky, které by bylo možné demontovat. Neobsahuje mechanický zámek, který by bylo možné poškodit nebo neoprávněně otevřít. Otevírání zásobníku na žetony je řešeno elektronicky pomocí elektromagnetického zámku. Je-li tento zámek zavřený, nelze automat ani demontovat z nosného rámu. Po vhození žetonu je uživateli přiřazena nastavená doba tečení vody stejně jako u BSZ 01. ZÁKLNÍ TECHNICKÉ ÚJE rozměr čelního panelu: mm použitý žeton: ZT 1 napájecí napětí: 12 V, 50 Hz ZC 1/20 (max.3 BSZ) ZC 1/50 (max.8 BSZ) ZC 1/36L (max.6 BSZ) příkon: max. 6 V tlak vody: 0,1 1 MPa nastavitelná doba tečení vody: 10 s 42,5 min po 10 s BSZ 02.1 bezpečnostní nástěnný sprchový žetonový automat na jednu předmíchanou vodu 12 V, 50 Hz BSZ 02.TV bezpečnostní nástěnný sprchový žetonový automat na dvě vody s termostatickým ventilem 12 V, 50 Hz POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven napájecí kabel pro přívod napětí 12V, 50 Hz ze zdroje ZC. 2. Přiveden kabel z velínu pro ovládání zámku pro výdej vhozených žetonů. 3. Instalace automatu ZS nevyžaduje žádné další speciální stavební úpravy konstrukce umožňuje připojení na stávající vývody s roztečí od 90 do 160 mm ve výšce mm. KOMPLETNÍ OÁVK nerezový panel snímač žetonů řídící elektronika s indikací schránka na žetony elektromagnetický ventil termostatický ventil s nerezovým krytem (BSZ 02.TV) rohový ventil (BSZ , BSZ 02.TV 2 ) sprchové raménko SP2 drobný montážní materiál BSZ cca 200 PŘÍVO TEPLÉ VOY B PŘÍVO STUENÉ VOY C NPÁJENÍ 12 V, 50 Hz K KSIČK N ŽETONY 59

60 Sprchové sloupy, solární sprchové sloupy SPS 01 SPS 04 SPS 02 SPS 03 SPS 01 a SPS 04 jsou sprchové sloupy určené k veřejným bazénům, koupalištím, aquaparkům jen venkovní instalace. SPS 01 je celonerezový sloup osazený jednou, dvěma nebo čtyřmi sprchovými hlavicemi. Voda se spouští tlačným ventilem, na objednávku piezo tlačítkem. Sloup je určen k postavení do volného prostoru. Typově je ukotven pomocí betonovací konstrukce (na objednávku je možno dodat se šroubovací konstrukcí). SPS 04 je celonerezový sprchový sloup ve tvaru jehlanu. Jedná se o nové designové provedení vycházející z SPS 01. Je osazen jednou nebo dvěma sprchovými hlavicemi. SPS 02 a SPS 03 jsou celonerezové sprchové sloupy využívající pro ohřev vody energii ze slunečního záření. Část sloupu je opatřena černou komaxitovou barvou pro zvýšení účinnosti ohřevu vody. Sloupy jsou vhodné pro umístění u domácích bazénů na zahradách rodinných domů. SPS 02 teplotu vytékající vody je možné regulovat pomocí kulových ventilů umístěných na čelní straně sloupu. Sloup je vybaven sprchovací růžicí, která je pro větší univerzálnost připojena pomocí hadice. Sloup je možné ukotvit pomocí hmoždinek a vrutů nebo pomocí lanek při postavení např. na trávníku. SPS 03 Teplotu vody lze regulovat pákovou baterií, sloup obsahuje sprchovou růžici. Sloup je dodáván včetně kotevní konstrukce nebo jej lze přišroubovat vruty přes hmoždinky do země. Sloupy jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 objem zásobníku: 28 l (SPS 02) 60 l (SPS 03) tlak vody: 0,2 0,6 MPa průtok: cca 9 l/min. jedno raménko (SPS 01, SPS 04) cca 6 l/min. (SPS 02) cca 9 l/min. (SPS 03) rozměry: mm (SPS 01) mm (SPS 02) mm (SPS 03) mm (SPS 04) hmotnost: 50 kg (SPS 01) 16 kg (SPS 02) 31 kg (SPS 03) 25 kg (SPS 04) POŽVKY N STVEBNÍ PŘIPRVENOST Při ukotvení betonováním: 1. Připraven otvor v podlaze min mm. 2. Připraven přívod vody G 1/2. Při ukotvení hmoždinkami: 1. Odpovídajícím způsobem zpevněná podlaha (beton, apod.). 2. Připraven přívod vody G 1/2. KOMPLETNÍ OÁVK celonerezový sprchový sloup tlačný ventil 1, 2, 4 ks SPS 01, 2 ks SPS 04 kulový ventil 2 ks SPS 02 sprchové raménko 1, 2, 4 SPS 01, SPS 03, SPS 04 sprchové raménko s hadicí SPS 02 kotevní konstrukce spojovací materiál páková baterie SPS 03 SPS 01 Způsob kotvení v zemi (typově) Způsob kotvení šroubováním do země (na objednávku) SPS 01.3 SPS 01.1 SPS PŘÍVO VOY T TLČNÝ VENTIL SPS 01.1 sprchový sloup s jednou sprchovou hlavicí SPS 01.2 sprchový sloup se dvěma sprchovými hlavicemi SPS 01.3 sprchový sloup se čtyřmi sprchovými hlavicemi 60

61 SPS 04 NOVINK SPS 04.1 sprchový sloup jehlan s jednou sprchovou hlavicí SPS 04.2 sprchový sloup jehlan se dvěma sprchovými hlavicemi Varianty ISI 316 jsou s označením.cl (např. SPS 04.1.CL) SPS 02 SPS 03 SPS 02 sprchový sloup se solárním ohřevem vody T PŘÍVO VOY T TLČNÝ VENTIL Šroubovací konstrukce 4 ø SPS 03 sprchový sloup se solárním ohřevem vody PŘÍVO STUENÉ VOY X,Y KULOVÝ VENTIL X STUENÁ VO Y TEPLÁ VO PŘÍVO VOY kotevní rozměry 61

62 Mlžicí květiny pro ochlazování dětí Mlžicí sprcha K ve tvaru květiny vytváří pomocí speciálních trysek v každém květu ve svém okolí mlžný opar, který slouží k ochlazování dětí při parných letních dnech. Sprcha je určena do mateřských škol a školek, na dětská hřiště a všude tam, kde hrozí přehřátí dětí a úžeh či úpal. Sprcha (mlžítko) je vyrobena z nerezu, stvoly a květiny jsou opatřeny navíc zeleným, červeným a žlutým komaxitem. Mlžicí sprchy jsou vyráběny typově v provedení se 4 květy pro umístění do prostoru (K4) nebo se 3 květy pro umístění do rohu (K3). Upevňení sprchy je řešeno buď pomocí šroubovací konstrukce Š nebo pomocí betonovací konstrukce B. Ovládání pouštění vody může být buď přímo na sloupu pomocí zakrytého ventilu V, nebo externí ovládání vody odjinud. Na zimu dopoučujeme sprchu v nadzemní části odmontovat. Součástí dodávky je zimní krytka. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 průtok: 40 litrů/hodina/tryska materiál: nerez K4.B.V mlžicí sprcha se 4 květy, betonovací konstrukcí a ovládacím ventilem na sprše K4.Š.V mlžicí sprcha se 4 květy, šroubovací konstrukcí a ovládacím ventilem na sprše K4.B mlžicí sprcha se 4 květy, betonovací konstrukcí, ovládání vody externí K4.Š mlžicí sprcha se 4 květy, šroubovací konstrukcí, ovládání vody externí K3.B.V mlžicí sprcha se 3 květy, betonovací konstrukcí a ovládacím ventilem na sprše K3.Š.V mlžicí sprcha se 3 květy, šroubovací konstrukcí a ovládacím ventilem na sprše K3.B mlžicí sprcha se 3 květy, betonovací konstrukcí, ovládání vody externí K3.Š mlžicí sprcha se 3 květy, šroubovací konstrukcí, ovládání vody externí K3 K4 NOVINK POŽVKY N STVEBNÍ PŘIPRVENOST Betonovací konstrukce B: 1. Připraven otvor dle schématu pro zabetonování konstrukce. 2. Připraven přívod vody G 1/2 dle schématu. Šroubovací konstrukce Š: 1. Připravena betonová patka pro přišroubování konstrukce pomocí závitových tyčí a chemických kotev. 2. V patce drážka s přívodem vody dle schématu. V případě externího ovládání (verze bez V) vyřešeno otevírání a zavírání přívodu vody. Vyřešeno zpětné spádování přívodu vody pro vypuštění vody ze sprchy na zimu. KOMPLETNÍ OÁVK dle typu šroubovací Š či betonovací B konstrukce dle typu ovládací ventil V zimní krytka krycí zvon ventilu a šroubení sloup zelené komaxitované stvoly (dle typu 3 nebo 4) červené a žluté květy s mlžicími tryskami (dle typu 3 nebo 4) N OBJENÁVKU Jiné tvary mlžítek, mlžicí branky, rotační letadélka apod. Kombinace sprch a mlžítek 1409 Kryt PŘÍVO VOY Ovládací ventil Úroveň země 140 Kryt Ovládací ventil Šroubovací konstrukce Úroveň země Betonovací konstrukce

63 Nerezové pitné fontánky (pítka) FO 01 FO 01.Y FO 02 FO 03 FO 03 FO 04 FO 01.S FO 01.SL FO 01.SC FO 01.SCL Celonerezové pitné fotnánky moderního designu. Napomáhají v dodržování pitného režimu nejen v parných letních dnech. Instalují se na veřejných místech jako sportoviště, parky, náměstí, obchodní centra, fitness a wellness centra, ale i školy a školky. Pítka jsou vyrobena dle typového provedení buď z nerezu ISI 304 (FO 01, FO 01 Y, FO 02, FO 03, FO 03 ) nebo z chemicky odolného nerezu ISI 316 (verze.cl). Pítka FO 01 řady S jsou určená k postavení a přichycení ke stěně. Jsou vyráběna i ve variantách s výdejem vody do láhve, s průtokovým chladičem a v kombinaci těchto prvků. Pítka s průtokovým chladičem jsou ovládána pomocí piezo tlačítek. íky průtokovému chlazení má každý uživatel chladnou vodu nejedná se tedy o princip chlazení vody v zásobníku, kdy po jeho vyčerpání ostatní uživatelé již chladnou vodu neobdrží. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,2 0,6 MPa (doporuč. 0,3 MPa; FO 01, FO 02, FO 03 vč. verzí.cl) 0,2 0,8 MPa (FO 01.YB) 0,1 1,0 MPa (FO 01.Y) el. napájení: 230 V, 50 Hz (FO 01.SC, FO 01.SCL) příkon: 830 W (FO 01.SC, FO 01.SCL) odpad: d = 40 mm vnitřní rozměr misky: d = 245 mm (FO 01, 04) d = 210 mm (FO 02) d = 240 mm (FO 03) hmotnost: 4 kg (FO 01, 04) 20 kg (FO 02) 12 kg (FO 03) 8 kg (FO 03 ) 12 kg (FO 01.S, FO 01.SL) 25 kg (FO 01.SC, FO 01.SCL) Při venkovním umístění pítka musí být přívod vody na zimu vypuštěn, aby nedošlo ke zničení ventilu. (oporučujeme pítko na zimu odmontovat.) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2. 2. Připraven odpad d = 40 mm. 3. Připraven přívod elektřiny CYKY 2 1,5 (FO 01.Y). 4. Připraven přívod elektřiny CYKY 3 1,5 (FO 01.SC, FO 01.SCL). KOMPLETNÍ OÁVK nerezový plášť (FO 01) nerezový sloup a kužel s tryskou (FO 02, FO 03) tlačný ventil (FO 01, FO 02, FO 03, FO 04, FO 01.S, FO 01.SL) senzorový snímač s elektronikou (FO 01.Y) elektronika, el. mag. ventily a piezo tlačítka (FO 01.SC, FO 01.SCL) baterie 4 (FO 01.YB) rohový ventil s filtrem (FO 01, 04) průtokový chladič (FO 01.SC, FO 01.SCL) závěsná konzola (FO 01, 04) kotevní konstrukce (FO 02, FO 03) sifon připojovací hadice upevňovací materiál FO 01 FO 01 závěsné nerezové pítko, ovládání tlačným ventilem, ISI PŘÍVO VOY trubka G1/2 vnitřní (d = 40 mm) FO 01.Y,C FO 01.Y závěsné nerezové pítko, senzorové ovládání, 12 V, 50 Hz, ISI PŘÍVO VOY trubka G1/2 vnitřní C PŘÍVO ELEKTŘINY CYKY 2 1,5 (d = 40 mm) 63

64 FO Kotevní konstrukce FO 02 sloupové nerezové pítko pro umístění do prostoru, ovládání tlačným ventilem, ISI 304 PŘÍVO VOY trubka G1/2 vnitřní (d = 40 mm) FO 03 MISK MTNÁ, PLÁŠŤ KRTÁČOVNÝ FO 03 MISK MTNÁ, PLÁŠŤ KRTÁČOVNÝ PŘÍVO VOY trubka G1/2 vnitřní (d = 40 mm) FO 03 sloupové nerezové pítko pro umístění do prostoru, ovládání tlačným ventilem, ISI 304 FO 04 NOVINK ø7 240 MISK MTNÁ, PLÁŠŤ KRTÁČOVNÝ ~ PŘÍVO VOY trubka G1/2 vnitřní (d = 40 mm) PŘÍVO VOY trubka G1/2 vnitřní (d = 40 mm) FO 03 sloupové nerezové pítko pro děti na umístění do prostoru, ovládání tlačným ventilem, ISI 304 FO 04 designové závěsné nerezové pítko, ovládání tlačným ventilem, ISI 304 FO 04.CL designové závěsné nerezové pítko, ovládání tlačným ventilem, ISI

65 FO 01.S FO 01.SL PŘÍVO VOY G1/2 d = 40 mm FO 01.S nerezové pítko na postavení ke stěně, ovládání tlačným ventilem, ISI 304 FO 01.SC 330 PŘÍVO VOY G1/2 d = 40 mm FO 01.SL nerezové pítko na postavení ke stěně, ovládání tlačnými ventily, výdej vody do láhve, ISI 304 FO 01.SCL 330 C C T3 cca 125 cca cca 125 cca PŘÍVO VOY G1/2 C PŘÍVO ELEKTŘINY 230 V, 50 Hz d = 40 mm T1, T2 PIEZO TLČÍTK T2 350 T1 390 PŘÍVO VOY G1/2 C PŘÍVO ELEKTŘINY 230 V, 50 Hz d = 40 mm T1, T2, T3 PIEZO TLČÍTK T2 350 T1 390 FO 01.SC nerezové pítko na postavení ke stěně, ovládání piezotlačítky, s průtokovým chladičem, ISI 304 FO 01.SCL nerezové pítko na postavení ke stěně, ovládání piezotlačítky, s průtokovým chladičem a výdejem vody do láhve, ISI

66 Nízké podlahové žlaby do koupelen PZ 011 PZ 013 PZ 014 PZ 015 Podlahové žlábky představují moderní trend v odvodnění sprchových koutů, celých koupelen nebo jiných prostor. Jedná se o designově čisté a praktické řešení, které nahrazuje již přežité sprchové vaničky. Provedení žlabů s krycím roštem nebo pro vložení dlažby. Celková výška žlábku včetně odpadu je pouhých 100 mm (110 mm u žlábků pro vložení dlažby PZ 014 a PZ 015). Odpad vč. zápachové uzávěrky je situován na střed žlabu, směr výtoku je otočně nastavitelný o 360. Standardně jsou žlaby vyráběné v délkách pro sprchový kout 800 a 900 mm. Běžně je vyrábíme i v jiných délkách dle požadavku zákazníka. Žlaby mohou být doplněny o stavěcí nožky pro snazší ustavení žlabu do roviny (označení.sn např.pz 011L.800.SN.BET1). V základním provedení je možné vybírat z 5 typů krycích roštů LF 1 BET 3. Jiné provedení roštů je možné na zakázku. Rošty jsou v základním provedení leštěné. Bez vlivu na cenu je možné zvolit povrchovou úpravu roštů pískováním balotinou jemně matný povrch. Žlaby PZ 014 a PZ 015 jsou určeny pro vložení dlažby. Typové provedení dle tvaru napojení hydroizolace: k zadní stěně zvýšený zadní lem (PZ 011, PZ 015) do levého koutu zvýšený zadní a levý boční lem (PZ 011L, PZ 014L) do pravého koutu zvýšený zadní a pravý boční lem (PZ 011P, PZ 014P) mezi tři svislé stěny zvýšený zadní, levý i pravý boční lem (PZ 011LP, PZ 014LP) do prostoru (PZ 013, PZ 015) Žlaby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316 tělo žlabu a krycí rošt, nerezový odpad z ISI 304). ZÁKLNÍ TECHNICKÉ ÚJE délky: pro 800 a 900 mm sprchový kout odpad: d = 50 mm průtok: 30 l/min hmotnost: 5 6 kg dle typu a délky POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven prostor s rozměry dle technického nákresu pro osazení žlabu. 2. Připraven odtok pro napojení na odpad žlabu d = 50 mm. PZ 011 KE STĚNĚ KOMPLETNÍ OÁVK zvolený žlab a krycí rošt nerezový odpad včetně zápachové uzávěry háček na vytahování roštu délky 800 a 900 mm zvolený krycí rošt (LF 1, LF 2, BET 1, BET 2, BET 3) PŘÍKL OBJENÁVKY PZ 011P.800.BET2 PZ SN.BET1 PZ LF1 kraj žlabu PZ 011L (PZ 011P ZRCLOVĚ) O KOUTU kraj žlabu 66

67 PZ 011LP MEZI TŘI STĚNY kraj žlabu PZ 013 O PROSTORU kraj žlabu PZ 014 KE STĚNĚ PRO VLOŽENÍ LŽBY ( I VRINTY L, P, LP) (950) 48 kraj žlabu Ø 50 Ø (895) PZ 015 O PROSTORU (950) 110 Ø 50 Ø kraj žlabu 795 (895) Vzorník krycích roštů Žlaby dodáváme s pěti základními vzory lesklých krycích roštů (součástí dodávky v ceně.) Na objednávku je možné dodat rošty matné (tryskané balotinou) nebo kartáčované. alfa 1 alfa 2 beta 1 beta 2 beta

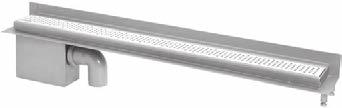

68 Podlahové žlaby PZ 01 PZ 03 PZ 05 Nerezové podlahové žlábky mají široké vnitřní i venkovní použití. Standardně jsou dodávány v délkách 800, 900 a 1500 mm s pěti typy krycích roštů. Běžně je vyrábíme i v jiných délkách dle požadavku zákazníka. Žlaby mohou být doplněny o stavěcí nožky pro snazší ustavení žlabu do roviny (označení.sn). Nerezový odpad vč. zápachové uzávěry je situován na kraj žlabu (typově vpravo při pohledu zepředu u PZ 01 třeba upřesnit). Žlaby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316 tělo žlabu a krycí rošt, nerezový odpad z ISI 304). ZÁKLNÍ TECHNICKÉ ÚJE délky: 800, 900 a 1500 mm (PZ 05 bez 800 mm varianty) odpad: d = 50 mm průtok: 45 l/min. hmotnost: 5 10 kg dle typu a délky délky 800, 900 a 1500 mm zvolený krycí rošt (LF 1, LF 2, BET 1, BET 2, BET 3) PZ 01 KE STĚNĚ KOMPLETNÍ OÁVK zvolený žlab a krycí rošt odpad včetně zápachové uzávěry háček na vytahování roštu POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven prostor s rozměry dle technického nákresu pro osazení žlabu. 2. Připraven odtok pro napojení na odpad žlabu d = 50 mm. PZ 03 O PROSTORU PZ 05 O PROSTORU, BEZ LEMŮ PRO HYROIZOLCI 68

69 Podlahová vpust PV 01 Celonerezová podlahová vpust se zápachovou uzávěrou určená k odvodnění sprch, průmyslových a jiných vnitřních prostor. Vpust je konstruována jako pochůzná (ne pojezdová). Zakázkově lze vpust upravit podle požadavku zákazníka bez lemu pro hydroizolaci, jiná krycí mřížka (rošt s oky), jiná velikost odpadu, bez zápachové uzávěry apod. Vpust je vyrobená z nerezu jakosti ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE minimální světlost: 45 mm, 70 mm, 105 mm průměr výstupu pro připojení kanalizace: 50 mm, 75 mm, 110 mm třída zatížení: K3 hmotnost: 2 5 kg KOMPLETNÍ OÁVK tělo vpusti mřížka s krytem zápachové uzávěry háček na vytažení mřížky POŽVKY N STVEBNÍ PŘIPRVENOST 1. Hotová kanalizace ukončená hrdlem N 50, N 75, N 100 (ø 110). 2. Připraven otvor v podlaze dle schématu vpusti. PV 01 PV P vpust d = 75 mm, zápach. uzávěra, odpad dolů, lem pro hydroizolaci, nestavitelná PV S vpust d = 75 mm, zápach. uzávěra, odpad dolů, lem pro hydroizolaci, stavitelná PV 01.B.75.P vpust d = 75 mm, zápach. uzávěra, odpad do boku, lem pro hydroizolaci, nestavitelná PV 01.B.75.S vpust d = 75 mm, zápach. uzávěra, odpad do boku, lem pro hydroizolaci, stavitelná PV P vpust d = 50 mm, zápach. uzávěra, odpad dolů, lem pro hydroizolaci, nestavitelná PV S vpust d = 50 mm, zápach. uzávěra, odpad dolů, lem pro hydroizolaci, stavitelná PV 01.B.50.P vpust d = 50 mm, zápach. uzávěra, odpad do boku, lem pro hydroizolaci, nestavitelná PV 01.B.50.S vpust d = 50 mm, zápach. uzávěra, odpad do boku, lem pro hydroizolaci, stavitelná PV P vpust d = 110 mm, zápach. uzávěra, odpad dolů, lem pro hydroizolaci, nestavitelná PV S vpust d = 110 mm, zápach. uzávěra, odpad dolů, lem pro hydroizolaci, stavitelná PV 01.B.110.P vpust d = 110 mm, zápach. uzávěra, odpad do boku, lem pro hydroizolaci, nestavitelná PV 01.B.110.S vpust d = 110 mm, zápach. uzávěra, odpad do boku, lem pro hydroizolaci, stavitelná PV 01..XX.P PV 01..XX.S PV 01.B.XX.P PV 01.B.XX.S N 50 N 75 N 100 ø 50 ø 75 ø 110 B ø 104 ø 129 ø 204 C N 50 N 75 N 100 ø 50 ø 75 ø 110 B ø 110 ø 160 ø 200 C E ø 141 ø 189 ø 229 N 50 N 75 N 100 ø 50 ø 75 ø 110 B ø 104 ø 129 ø 204 C N 50 N 75 N 100 ø 50 ø 75 ø 110 B ø 110 ø 160 ø 200 C E ø 141 ø 189 ø

70 Odtokové podlahové žlaby OZ 01 OZ 02 OZ 01 je krabicový nerezový odtokový žlab o viditelné délce 2000 mm se zápachovou uzávěrou a roštem s oky mm. Tento žlab je určen jako výchozí pro prvotní představu. Většina reálné výroby se odehrává v aplikaci naceněné přímo na míru a konkrétní situaci zákazníka. Vyrábíme varianty v různých délkách, šířkách, hloubkách, s lemy pro hydroizolaci nebo bez nich, s ustavovacími nožkami a zazdívacími packami, napojení žlabů do L a U, společné zápachové uzávěry pro delší odtokové systémy přes přírubu nebo svařené. Rovněž odpad je možno řešit variantně dle potřeby průměr, směr odtoku, mokrá či suchá zápachová uzávěra nebo bez ní. Je možno vyrobit i žlab s jinými rošty (například plný plech s vysekanými otvory). Pod označením OZ 02 uvádíme stavebnici podlahových štěrbinových žlabů. Základem je společná odpadní vpust se zápachovou uzávěrou OZ 02.V, do které mohou až ze čtyř stran ústit přes přírubu s těsněním přišroubované štěrbinové žlaby OZ 02.Z (v délkách 1, 2 a 3 m). Tyto žlaby je možné spojovat přes další příruby tak, abychom dosáhli pokrytí celého prostoru k odvodnění. V případě nevyužití některé části šroubovatelného spoje, je tento zaslepen nerezovou krytkou. Žlaby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). KOMPLETNÍ OÁVK nerezový žlab s nerezovým roštem (OZ 01) nerezová zápachová uzávěra (OZ 01) POŽVKY N STVEBNÍ PŘIPRVENOST OZ 01: 1. Připraven otvor pro uložení žlabu dle technického výkresu. 2. Připraven odpad pro d = 75 mm. OZ 02: 1. Připraven otvor pro uložení žlabu a vpusti dle technického výkresu. 2. Připraven odpad d = 110 mm. OZ 01 OZ 01 nerezový odtokový žlab délky 2000 mm OZ 02.V zápachová uzávěra se 4 vstupy, včetně záslepek, N 100, ISI 304 OZ 02.Z1 podlahový štěrbinový žlábek s přírubami délka 1 m, ISI 304 OZ 02.Z2 podlahový štěrbinový žlábek s přírubami délka 2 m, ISI 304 OZ 02.Z3 podlahový štěrbinový žlábek s přírubami délka 3 m, ISI 304 Varianty vyrobené z nerezu ISI 316 mají přidáno k označení.cl, např.: OZ 02.V.CL zápachová uzávěra se 4 vstupy, včetně záslepek, N 100, ISI 316 OZ

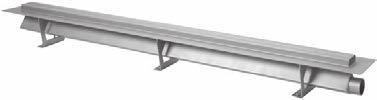

71 Odtokové 6mm štěrbinové žlaby OZ 03 OZ 04 OZ 05 Systémy odpadních nespádovaných štěrbinových žlabů a vpustí včetně lemů pro hydroizolaci sloužící k odvodnění hromadných sprch a bazénů. Šířka štěrbiny je pouhých 6 mm žlaby jsou tedy pochůzné bosou nohou. Povrchová úprava viditelných částí je kartáčováním. Žlaby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE Vpust OZ 03.V500 odpad: d = 50 mm napojení ze žlabů: d = 40 mm Vpust OZ 04.V500 odpad: d = 50 mm Vpust OZ 05.V500 odpad: d = 110 mm Žlaby šířka štěrbiny: 6 mm napojení: d = 40 mm (OZ 03) OZ 03 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven otvor pro uložení žlabu dle technického výkresu. 2. Připraven odpad pro d = 50 mm (OZ 03.V, OZ 04.V). 3. Připraven odpad pro d = 110 mm (OZ 05.V). OZ 03.V odpadní vpust se zápachovou uzávěrou a napojením na HT OZ 03.Z1250 nerezový 6 mm štěrbinový žlab s lemy a napojením na HT, délka 1250 mm OZ 03.Z2500 nerezový 6 mm štěrbinový žlab s lemy a napojením na HT, délka 2500 mm OZ 04.V500 odpadní vpust se zápachovou uzávěrou a žlaby celková délka 500 mm OZ 04.Z1250 nerezový 6 mm štěrbinový žlab, délka 1250 mm OZ 04.Z2500 nerezový 6 mm štěrbinový žlab, délka 2500 mm OZ 05.V500 odpadní vpust se zápachovou uzávěrou a žlaby celková délka 500 mm OZ 05.Z1250 nerezový žlab, délka 1250 mm OZ 05.Z2500 nerezový žlab, délka 2500 mm (max.2500) 1250 (max.2500) ø OZ (max. 2500) (max. 2500) ø 50 OZ (2500) (2500) ø

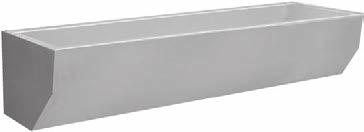

72 Nerezové umývací žlaby UL 04 UL 05 UL 06 Základní provedení žlabů je bez otvorů pro baterie, otvory lze zhotovit na objednávku. Konstrukce umožňuje instalaci výtokových ramínek, případně použití bezdotykově ovládaných baterií (např. UM 3 str. 29). Provedení žlabů je typově s umístěním odpadu na pravé straně (při pohledu na žlab zepředu). Zakázkově lze vyrobit i provedení s odpadem na levé straně nutno uvést při objednání. Typově jsou žlaby vyráběny ve 4 délkách 1250, 1900, 2500 a 2995 mm. Žlaby délky 1250 a 1900 mm jsou z materiálu tl. 1,2 mm, žlaby 2500 a 2995 mm tl. 1,5 mm. Žlaby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). Povrchová úprava matná (tryskáno balotinou). ZÁKLNÍ TECHNICKÉ ÚJE odpad: pro odtokový ventil 6/4 celkové rozměry: L mm vnitřní rozměr žlabu: L mm UL 04.1 UL 04.2 UL 04.3 UL 04.4 UL 05.1 UL 05.2 UL 05.3 UL 05.4 UL 06.1 UL 06.2 UL 06.3 UL 06.4 L (mm): hmotnost: UL 04: 17 kg 24 kg 31 kg 38 kg UL 05: 17 kg 24 kg 31 kg 38 kg UL 06: 15 kg 21 kg 27 kg 33 kg KOMPLETNÍ OÁVK žlab závěsná konzola drobný montážní materiál POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven odpad podle použitého sifonu. (Sifon není součástí dodávky.) UL 04.1 závěsný žlab délky 1250 mm UL 04.2 závěsný žlab délky 1900 mm UL 04.3 závěsný žlab délky 2500 mm UL 04.4 závěsný žlab délky 2995 mm UL 05.1 závěsný žlab délky 1250 mm UL 05.2 závěsný žlab délky 1900 mm UL 05.3 závěsný žlab délky 2500 mm UL 05.4 závěsný žlab délky 2995 mm UL 06.1 závěsný žlab délky 1250 mm UL 06.2 závěsný žlab délky 1900 mm UL 06.3 závěsný žlab délky 2500 mm UL 06.4 závěsný žlab délky 2995 mm UL 04 UL 05 UL 06 ETIL UCHYCENÍ UL 04 UL 04 UL 05 UL UL 04 a UL 06 (pravé provedení typové) * (levé provedení na objednávku) 72

73 (utomatické) nerezové umývací žlaby UL 01 UL 02 utomatické nerezové umývací žlaby jsou svojí konstrukcí a nerezovým provedením určeny pro instalaci do umýváren a šaten, případně do provozu. Žlaby jsou osazeny bezdotykově ovládanými výtokovými ramínky (UM 3 str. 29). Optoelektronický snímač reaguje na ruce pod výtokovým ramínkem po vložení rukou do zóny snímání se automaticky pustí voda otevřením elektromagnetického ventilu, který zůstává sepnut ještě nastavenou dobu po jejich vyjmutí (doba doběhu). Teplota vytékající vody se nastavuje termostatickým ventilem společně pro všechna ramínka. Typově je odpad umístěn na pravé straně (při pohledu zepředu). Zakázkově lze vyrobit i provedení s odpadem na levé straně nutno uvést při objednání. Typově jsou žlaby vyráběny ve 4 délkách 1250, 1900, 2500 a 2995 mm. Žlaby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304), tl. materiálu 1,5 mm. Z jiného materiálu na objednávku (např. ISI 316). Povrchová úprava matná (tryskáno balotinou). Na objednávku lze vyrobit žlaby s vnitřními kulatými kouty, bez baterií, v atypických rozměrech nebo je osadit dávkovači mýdla a dezinfekčních roztoků, zásobníky papírových ručníků, odpadkovými koši a dalším příslušenstvím. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: d = 40 mm el. napájení: 12 V, 50 Hz napájecí zdroj: ZC 1/20 (UL 01.1,.2) ZC 1/50 (UL 01.3,.4, 02.1,.2,.3) 2 ZC 1/50 (UL 02.4) ZC 1/36L (UL 01.1,.2,.3,.4, UL 02.1,.2) 2 ZC 1/36L (UL 02.3,.4) UL 01.1 UL 02.1 počet ramínek: příkon: 12 V 24 V hmotnost: 45 kg 85 kg UL 01.2 UL 02.2 počet ramínek: příkon: 18 V 3 6 V hmotnost: 67 kg 130 kg UL 01.3 UL 02.3 počet ramínek: příkon: 24 V 48 V hmotnost: 80 kg 155 kg UL 01.4 UL 02.4 počet ramínek: příkon: 30 V 60 V hmotnost: 92 kg 180 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody ve výšce 400 mm od podlahy cca 300 mm od zvoleného konce žlabu. 2. Připraven odpad d = 40 mm ve výšce 400 mm od podlahy cca 150 mm od zvoleného konce žlabu. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC ve výšce mm, cca 300 mm od konce žlabu, kde je proveden přívod vody. KOMPLETNÍ OÁVK žlab s opláštěním a zadním panelem stojan výtokové ramínko (2 10 ks podle typu žlabu) snímač s elektronikou (2 10 ks podle typu žlabu) elektromagnetický ventil (2 10 ks podle typu žlabu) rohové ventily 2 ks (do čtyř ramínek, pro více ramínek pomocí šroubení) termostatický ventil (UL 02.2, UL 02.3, UL ks) připojovací hadice drobný montážní materiál sifon UL 01.1 jednostranný žlab se dvěma ramínky UL 01.2 jednostranný žlab se třemi ramínky UL 01.3 jednostranný žlab se čtyřmi ramínky UL 01.4 jednostranný žlab s pěti ramínky UL 02.1 oboustranný žlab se čtyřmi ramínky UL 02.2 oboustranný žlab se šesti ramínky UL 02.3 oboustranný žlab s osmi ramínky UL 02.4 oboustranný žlab s deseti ramínky UL 01 UL 02 STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ 73

74 (utomatické) nerezové umývací žlaby UL 03 Nerezový umývací žlab je svojí konstrukcí a nerezovým provedením určen pro instalaci do umýváren a šaten, případně do provozu. Je vybaven bezdotykově ovládanými výtokovými ramínky. Teplota vody se nastavuje termostatickým ventilem. Žlab se vyrábí v závěsném provedení (UL 03Z) nebo ve verzi s nerezovými nohami na postavení do prostoru (UL 03S). Typově je odpad umístěn na pravé straně (při pohledu zepředu). Zakázkově lze vyrobit i provedení s odpadem na levé straně je nutno uvést při objednání. Typově jsou žlaby vyráběny ve 4 délkách 1250, 1900, 2500 a 2995 mm. Žlaby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304), tl. materiálu 1,5 mm. Z jiného materiálu na objednávku (např. ISI 316). Povrchová úprava matná (tryskáno balotinou). Na objednávku lze vyrobit žlaby s vnitřními kulatými kouty, bez baterií, v atypických rozměrech nebo je osadit dávkovači mýdla a dezinfekčních roztoků, zásobníky papírových ručníků, odpadkovými koši a dalším příslušenstvím. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: d = 40 mm el. napájení: 12 V, 50 Hz napájecí zdroj: ZC 1/20 (UL 03.1, 03.2) ZC 1/50 (UL 03.3, 03.4) ZC 1/36L (UL 03.1,.2,.3, 03.4) UL 03.1 počet ramínek: 2 příkon: 12 V hmotnost: 40 kg (UL 03Z.1 37 kg) UL 03.2 počet ramínek: 3 příkon: 18 V hmotnost: 50 kg (UL 03Z.2 46 kg) UL 03.3 počet ramínek: 4 příkon: 24 V hmotnost: 60 kg (UL 03Z.3 55 kg) UL 03.4 počet ramínek: 5 příkon: 30 V hmotnost: 70 kg (UL 03Z.4 64 kg) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody ve výšce 400 mm od podlahy cca 300 mm od zvoleného konce žlabu. 2. Připraven odpad d = 40 mm ve výšce 400 mm od podlahy cca 150 mm od zvoleného konce žlabu. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC ve výšce mm, cca 300 mm od konce žlabu, kde je proveden přívod vody. KOMPLETNÍ OÁVK žlab s opláštěním výtokové ramínko (2 5 ks dle typu žlabu) elektronika se snímačem (2 5 ks dle typu žlabu) elektromagnetický ventil (2 5 ks dle typu žlabu) rohový ventil 2 ks termostatický ventil 1 ks připojovací hadice drobný montážní materiál sifon UL 03S.1 žlab na postavení se dvěma ramínky UL 03S.2 žlab na postavení se třemi ramínky UL 03S.3 žlab na postavení se čtyřmi ramínky UL 03S.4 žlab na postavení s pěti ramínky UL 03Z.1 závěsný žlab se dvěma ramínky UL 03Z.2 závěsný žlab se třemi ramínky UL 03Z.3 závěsný žlab se čtyřmi ramínky UL 03Z.4 závěsný žlab s pěti ramínky UL 03 STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ 74

75 Nerezové umývací žlaby pro lékaře UL 04.L UL 05.LK UL 03Z.L UL 03Z.LK Nerezové žlaby určené do lékařského prostředí jsou oproti standardní řadě žlabů z čelní strany zakrytované a jsou vyrobeny z nerezu se zvýšenou odolností proti chlóru, který je požadován ve zdravotnictví ISI 316L. Povrchová úprava matná (tryskáno balotinou). Pro udržení vyšších hygienických standardů lze objednat žlaby s vnitřními kulatými kouty typově označeno písmenem K. Odpad je typově umístěn na pravé straně (při pohledu zepředu). Zakázkově lze vyrobit i provedení s odpadem na levé straně nutno uvést při objednání. Typově jsou žlaby vyráběny ve 4 délkách 1250, 1900, 2500 a 2995 mm. Na objednávku lze vyrobit žlaby v jiných rozměrech. ZÁKLNÍ TECHNICKÉ ÚJE odpad: d = 40 mm celkové rozměry: L mm vnitřní rozměr žlabu: L mm materiál: ISI 316L L (mm): 1250 mm (.1) 1900 mm (.2) 2500 mm (.3) 2995 mm (.4) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven odpad d = 40 mm dle schématu. 2. Připraveny přívody teplé a studené vody G 1/2 dle schématu (UL 03Z.L, UL 03Z.LK). KOMPLETNÍ OÁVK nerezový umývací žlab baterie a lékařské páky (UL 03Z.L, UL 03Z.LK) sifon závěsná lišta + montážní materiál UL 03Z.1L závěsný nerezový umývací žlab pro lékaře s jednou baterií, délka 1250 mm UL 03Z.2L závěsný nerezový umývací žlab pro lékaře se dvěma bateriemi, délka 1900 mm UL 03Z.3L závěsný nerezový umývací žlab pro lékaře se třemi bateriemi, délka 2500 mm UL 03Z.4L závěsný nerezový umývací žlab pro lékaře se čtyřmi bateriemi, délka 2995 mm UL 03Z.1LK závěsný nerezový umývací žlab pro lékaře s jednou baterií, vnitřní kulaté kouty, délka 1250 mm UL 03Z.2LK závěsný nerezový umývací žlab pro lékaře se dvěma bateriemi, vnitřní kulaté kouty, délka 1900 mm UL 03Z.3LK závěsný nerezový umývací žlab pro lékaře se třemi bateriemi, vnitřní kulaté kouty, délka 2500 mm UL 03Z.4LK závěsný nerezový umývací žlab pro lékaře se čtyřmi bateriemi, vnitřní kulaté kouty, délka 2995 mm N OBJENÁVKU Jiné rozměry žlabu dle přání zákazníka Jiný počet baterií / jiný typ baterií Nohy s / bez trnože na postavení žlabu na zem UL 04.L UL 05.LK * 90 UL 04.L (120 UL 05.L) 850 ~ 620 (pravé provedení typové) * (levé provedení na objednávku) 75

76 UL 03Z.L UL 03Z.LK STUENÁ VO trubka G1/2 vnitřní (pravé provedení typové) B TEPLÁ VO trubka G1/2 vnitřní (pravé provedení typové) (pravé provedení typové) * STUENÁ VO trubka G1/2 vnitřní (levé provedení na objednávku) B* TEPLÁ VO trubka G1/2 vnitřní (levé provedení na objednávku) * OP (levé provedení na objednávku) * B* B * 90 UL 03Z.L (120 UL 03Z.LK) ,B ~ 620 Bezpečnostní umývací žlaby ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: d = 40 mm, celonerezový el. napájení: 12 V, 50 Hz napájecí zdroj: ZC 1/20 (BSUL 03.1, 03.2) ZC 1/50 (BSUL 03.3, 03.4) ZC 1/36L (BSUL 03.1,.2,.3,.4) BSUL 03.1 počet ramínek: 2 příkon: 12 V hmotnost: 45 kg BSUL 03 NOVINK BSUL 03.2 počet ramínek: 3 příkon: 18 V hmotnost: 55 kg KOMPLETNÍ OÁVK nerezový žlab výtokové ramínko (2 5 ks dle typu žlabu) elektronika se snímačem (2 5 ks dle typu žlabu) elektromagnetický ventil (2 5 ks dle typu žlabu) rohový ventil 2 ks termostatický ventil 1 ks připojovací hadice drobný montážní materiál. nerezový odpad BSUL 03.3 počet ramínek: 4 příkon: 24 V hmotnost: 65 kg BSUL 03.4 počet ramínek: 5 příkon: 30 V hmotnost: 75 kg BSUL 03.1 bezpečnostní umývací žlab se dvěma ramínky, ovládání antivandal tlačítkem BSUL 03.2 bezpečnostní umývací žlab se třemi ramínky, ovládání antivandal tlačítkem BSUL 03.3 bezpečnostní umývací žlab se čtyřmi ramínky, ovládání antivandal tlačítkem BSUL 03.4 bezpečnostní umývací žlab s pěti ramínky, ovládání antivandal tlačítkem STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO, B, C

77 Nerezové pulty PUN 01 PUN 02 Vícemístná umyvadla řady PUN jsou nerezové pulty s kulatými umyvadly v typových délkách 1250, 1900, 2500 a 2995 mm. Od délky pultu se odvíjí i počet zabudovaných umyvadel: 1250 mm 2 umyvadla 1900 mm 3 umyvadla 2500 mm 4 umyvadla 2995 mm 5 umyvadel Typově jsou pulty vyráběny bez otvorů pro stojánkové baterie. Na přání lze dodat včetně úsporných senzorových umyvadlových baterií UM 3 (popř. jiných), nebo jen s otvory pro stojánkové baterie. Zakázkově lze vyrobit i pulty v jiných rozměrech nebo osazené jinými umyvadly. Nerezové pulty s umyvadly jsou vyrobeny z nerezu ISI 304. Povrchová úprava matná (tryskáno balotinou). KOMPLETNÍ OÁVK PUN 01 nerezový pult (konzoly na zavěšení KPU 1 na objednávku) PUN 02 opláštěný nerezový pult včetně konzol na zavěšení montážní materiál odpady PUN 01.1 pult se 2 umyvadly, 1250 mm PUN 01.2 pult se 3 umyvadly, 1900 mm PUN 01.3 pult se 4 umyvadly, 2500 mm PUN 01.4 pult s 5 umyvadly, 2995 mm PUN 02.1 opláštěný pult se 2 umyvadly, 1250 mm PUN 02.2 opláštěný pult se 3 umyvadly, 1900 mm PUN 02.3 opláštěný pult se 4 umyvadly, 2500 mm PUN 02.4 opláštěný pult s 5 umyvadly, 2995 mm POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraveny odpady dle použitých sifonů. N OBJENÁVKU KPU 1.1 sada konzol pro zavěšení PUN 01.1 KPU 1.2 sada konzol pro zavěšení PUN 01.2 KPU 1.3 sada konzol pro zavěšení PUN 01.3 KPU 1.4 sada konzol pro zavěšení PUN 01.4 KPU 1 PUN 01 PUN 01 jsou neopláštěné pulty určené pro zabudování na skříňky nebo pro zavěšení na konzoly KPU PUN 02 PUN 02 jsou celoopláštěné pulty včetně konzol na zavěšení

78 Nerezové výlevky VL 01 VL 03 VL 01 a VL 03 jsou robustní nerezové výlevky s odklápěcím roštem. Jsou určené pro potravinářské provozovny a kuchyně, jejich konstrukce splňuje požadavky norem EU. Vlastní provedení výlevek zajišťuje odolnost proti poškození a odklápěcí rošt může sloužit např. na položení nádoby při napouštění či vylévání vody. Lze je doplnit o konzoly na zavěšení na zeď (KV 01, KV 03) nebo postavit na podlahu ve stojanu (SV 01, SV 03). Na objednávku lze vyrobit výlevku i s jinými než v katalogu standardně uvedenými rozměry dřezu, odpadu či jinou tloušťkou materiálu. Materiál ISI 304. Povrchová úprava matná (tryskáno balotinou). ZÁKLNÍ TECHNICKÉ ÚJE odpad: 75 mm světlost odpadu: 56 mm vnitřní rozměr dřezu: mm hmotnost: 18 kg KOMPLETNÍ OÁVK dřez odklápěcí rošt nerezový sifon drobný montážní materiál (VL 03) VL 01 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven odpad 75 mm dle schématu. VL 01 nerezová výlevka s mříží, tl. mat. 1,5 mm VL 03 nerezová výlevka s mříží s kulatými vnitřními rohy, tl. mat. 1 mm N OBJENÁVKU KV 01 konzola pro upevnění na zeď (VL 01) SV 01 stojan pro postavení na podlahu (VL 01) KV 03 konzola pro upevnění na zeď (VL 03) SV 03 stojan pro postavení na podlahu (VL 03) VL

79 VL 04 Menší nerezová nástěnná výlevka VL 04 je určena k přišroubování na zeď. Výlevka je doplněna o nerezový odklápěcí rošt. Materiál ISI 304. Povrchová úprava matná (tryskáno balotinou). ZÁKLNÍ TECHNICKÉ ÚJE vnitřní rozměr dřezu: mm odpad: d = 40 mm hmotnost: 5 kg VL 04 nástěnná nerezová výlevka s odklápěcím roštem POŽVKY N STVEBNÍ PŘIPRVENOST 1. Ve zvolené výšce (dle schematu) připraven odpad d = 40 mm. KOMPLETNÍ OÁVK nerezová výlevka s odklápěcím roštem plastový sifon drobný montážní upevňovací materiál VL 06 VL 06 je nerezová výlevka určená k zavěšení na stěnu. Výlevka je částečně opláštěna a má pro zvýšení pevnosti vyztužené boky. Součástí je odnímatelný rošt. Materiál ISI 304. Povrchová úprava matná (tryskáno balotinou). ZÁKLNÍ TECHNICKÉ ÚJE vnější rozměry: mm vnitřní rozměry dřezu: mm odpad: d = 40 mm POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven odpad d = 40 mm dle schematu. VL 06 závěsná nerezová výlevka s roštem 40 KOMPLETNÍ OÁVK nerezová výlevka s konzolami plastový odpad se zápachovou uzávěrou rošt drobný montážní materiál N OBJENÁVKU Otvor pro baterii. Stojánková páková baterie. utomatická senzorová baterie UM

80 Kombinované nerezové výlevky VLU 01 VLU 02 Vhodné do menších prostorů, kde je požadavek na umístění umyvadla i výlevku. VLU 01 je velká závěsná nerezová výlevka osazená ruční pákovou baterií a kombinovaná s menším umyvadlem vybaveným automatickou umyvadlovou baterií. Odpad je vždy na opačné straně než malé umyvadlo. Provedení výrobku je standardně pravé podle umístění odpadu při pohledu na výlevku zepředu. Levé provedení je nutné uvést na objednávce. VLU 02 je nerezová kombinovaná výlevka s umyvadlem na postavení do prostoru nebo ke zdi. V základním provedení je výlevka dodávána bez umyvadlových baterií. Je možno ji doplnit o jednu pákovou baterii natočitelnou jak nad výlevku, tak i nad malé umyvadlo, nebo o dvě pákové baterie, popř. o pákovou pro výlevku a bezdotykovou pro umyvadélko. Výlevky jsou vyrobeny z nerezu ISI 304. ZÁKLNÍ TECHNICKÉ ÚJE VLU 01 výlevka přívod vody: G 1/2 odpad: 75 mm světlost odpadu: 56 mm vnitřní rozměr výlevky: mm automatické umyvadlo dosah čidla: automatické nastavení vnitřní rozměr dřezu: mm nastavitelný čas doběhu: 0 4 s (nastavena 1 s) tlak vody: 0,1 1,0 MPa (VLU 01) 0,2 0,8 MPa (VLU 01.B) el. napájení: 12 V, 50 Hz (VLU 01) 6 V 4 baterie (VLU 01.B) příkon: 6 V (VLU 01) napájecí zdroj: ZC 1/20 (max. 3 VLU 1) ZC 1/50 (max. 8 VLU 1) ZC 1/36L (max. 6 VLU 1) hmotnost: 32 kg VLU 02 odpad: d = 50 mm rozměr výlevky: mm rozměr umyvadla: mm hmotnost: 26 kg VLU 01 KOMPLETNÍ OÁVK výlevka a umyvadlo páková směšovací baterie (VLU 01) senzorová baterie (VLU 01) spojené odpadové sifony připojovací hadice (VLU 01) stavitelné nožky (VLU 02) drobný montážní materiál POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody dle schématu. 2. Připraven odpad: 75 mm (VLU 01), 50 mm (VLU 02). 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC, CYKY 2 1,5 (jen u VLU 01). N OBJENÁVKU PRO VLU 02 oplnění o jednu natočitelnou pákovou baterii použitelnou pro umyvadlo i výlevku současně. oplnění o jednu pákovou baterii pro výlevku a jednu pro umyvadlo. oplnění o jednu pákovou baterii pro výlevku a jednu bezdotykovou pro umyvadlo. VLU 01 kombinovaná výlevka, 12 V, 50 Hz VLU 01.B kombinovaná výlevka, 6 V (4 baterie) VLU 02 kombinovaná výlevka STUENÁ VO trubka G1/2 vnitřní B TEPLÁ VO trubka G1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ 80

81 VLU Nerezové stoly a dřezy S cca cca S 01 S 02 S 03 S 04 S 05 Standardní povrchová úprava všech provedení je matná tryskáno balotinou (na zakázku lze i jiná např. kartáčováním). Zakázkově vyrábíme i další varianty: jiné rozměry, dvoudřezy, celoopláštěné verze, lichoběžníkové stoly apod. S 01 S 01 S 01..B (např. S ) = 600, 700, 800 B = 1000, 1250, 1500, 1750, 2000 Obsahuje: pracovní deska vystužena nohy z jeklu mm se stavitelnými zátkami trnož přední strana stolu vyztužena jeklem mm, ostatní strany mm S 02 S 02 S 02..B (např. S ) = 600, 700, 800 B = 1000, 1250, 1500, 1750, 2000 Obsahuje: pracovní deska vystužena vevařený lisovaný dřez mm nohy z jeklu mm se stavitelnými zátkami přední strana stolu vyztužena jeklem mm, ostatní strany mm opláštění čela a boků na výšku 300 mm sifon 81

82 S 03 S 03 S 03..B (např. S ) = 600, 700, 800 B = 1000, 1250, 1500, 1750, 2000 Obsahuje: pracovní deska vystužena vevařené lisované dřezy mm nohy z jeklu mm se stavitelnými zátkami přední strana stolu vyztužena jeklem mm, ostatní strany mm opláštění čela a boků na výšku 300 mm 2 sifony S 04 S 04 S 05 S 04..B (např. S ) = 600, 700, 800 B = 600, 700, 800, 1000, 1250, 1500 Obsahuje: rám a nohy z jeklu mm vnitřní rohy bez zakulacení vnitřní spádování do středu sifon výškově stavitelné nohy neopláštěný Poznámka: Na objednání lze vyrobit variantu s kulatými rohy. NOVINK S 05 S 05..B (např. S ) =600, 700, 800 B=1250, 1500, 1750, 2000 Obsahuje: rám a nohy z jeklu mm vnitřní rohy bez zakulacení vnitřní spádování do středu sifon výškově stavitelné nohy opláštění Poznámka: Na objednání lze vyrobit variantu s kulatými rohy. 82

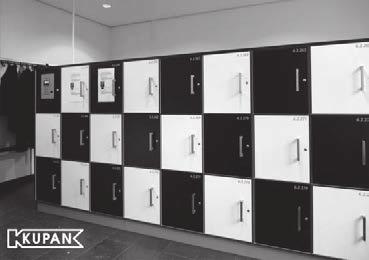

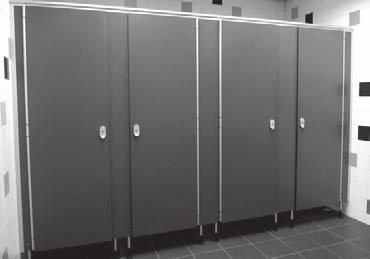

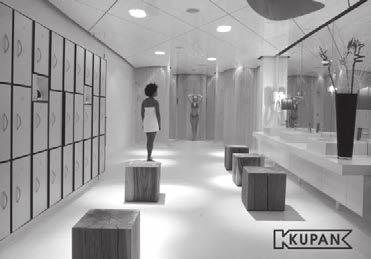

83 Kabinkový systém Kabinkový systém představuje moderní trend v oblasti rozdělení vnitřních prostorů sociálních zařízení. Mohou jím být odděleny nejen jednotlivé toalety a sprchy, ale díky variabilitě lze těmito příčkami rozdělit celý holý vnitřní prostor budovy na více kójí. Vhodnými doplňky mohou být i příčky, poličky a přepážky (např. u pisoárů) nebo i celé umývací pulty s vestavnými dřezy a bateriemi. Možno realizovat libovolné návrhy v mnoha barevných variantách dle projektu. HLVNÍ VÝHOY odolnost proti vandalům dlouhá životnost odolnost proti vodě nerezavějící konstrukce hliník snadný úklid kabinky na nožičkách MTERIÁL tvrzené desky HPL tl. 13 mm 100% odolnost proti vodě stálost barev odolnost proti mechanickému poškození KONSTRUKCE hliníkové profily nožičky výšky 180 mm celková výška kabinek 2000 mm šířka dveří 600 mm masivní kování signalizace obsazení otevírání nástrojem zvenčí panty zabraňující uskřípnutí prstů 83

84 Exteriérové nerezové dveře a zárubně NE NZE Nerezové dveře pro exteriérové použití. Vnitřní část je pro zpevnění vypěněna polyuretanovou pěnou. veře jsou připraveny pro instalaci do exteriérových zárubní NZE. Zárubně NZE jsou standardně vyráběny v hloubce 130 mm pro osazení na stěnu minimálně 100 mm. Uchycení je na otočném čepu ve spodní a horní části dveří. veře je možné v pantech seřídit a tím omezit nepřesnost při instalaci. Uchycení dveří je rovněž uzpůsobeno tak, aby odstraňovalo vliv přechodu slunce / stín a tím danou rozdílnou roztažnost nerezového materiálu při rozličných teplotách. Zárubně NZE však nelze objednat samostatně (vždy komplet NE a NZE). veře jsou typově dodávány v šířkách 700, 800 a 900 mm a levém i pravém provedení. Zakázkově lze vyrobit dveře i zárubně i v jiných rozměrech (např mm). veře jsou vyrobeny z nerezového materiálu ISI 304, povrch kartáčovaný. ZÁKLNÍ TECHNICKÉ ÚJE vnější rozměry včetně zárubní (šířka výška) min. stavební otvor: 900/1000/ mm průchozí rozměry (šířka výška): 710/810/ mm materiál: nerez ISI 304 tl. 1,0 mm (zárubně 1,5 mm) povrchová úprava kartáčováním tloušťka: 46 mm tloušťka zárubní: 130 mm materiál výplně: polyuretan provedení: pravé nebo levé POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven stavební otvor dle výkresu. KOMPLETNÍ OÁVK NE nerezové dveře s panty vložka s klíči zámek kování (koule, klika) NZE zárubně NE KRTÁČOVNÝ POVRCH NE 700.L nerezové dveře exteriérové, levé, šířka 700 mm NE 700.P nerezové dveře exteriérové, pravé, šířka 700 mm NE 800.L nerezové dveře exteriérové, levé, šířka 800 mm NE 800.P nerezové dveře exteriérové, pravé, šířka 800 mm NE 900.L nerezové dveře exteriérové, levé, šířka 900 mm NE 900.P nerezové dveře exteriérové, pravé, šířka 900 mm NZE 700.L nerezové zárubně exteriérové, levé, šířka 700 mm NZE 700.P nerezové zárubně exteriérové, pravé, šířka 700 mm NZE 800.L nerezové zárubně exteriérové, levé, šířka 800 mm NZE 800.P nerezové zárubně exteriérové, pravé, šířka 800 mm NZE 900.L nerezové zárubně exteriérové, levé, šířka 900 mm NZE 900.P nerezové zárubně exteriérové, pravé, šířka 900 mm N OBJENÁVKU světlík s (bezpečnostním) sklem ventilace euroklíč pro handicapované osoby mincovní automat pro placený vstup bezpečnostní kování madlo panikové madlo automatický zavírač Nerezové dveře vč. zárubní (NE + NZE) VEŘE NEJSOU URČENY JKO PROTIPOŽÁRNÍ! B C var B C

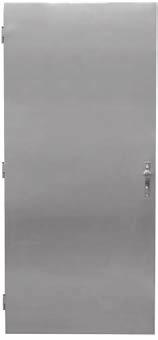

85 Interiérové nerezové dveře a zárubně NI NZI Nerezové dveře pro interiérové použití. Vnitřní část je pro zpevnění vypěněna polyuretanovou pěnou. veře je možné osadit do nerezových interiérových zárubní NZI. Rozměry dveří splňují normu ČSN, dveře tedy mohou být osazeny i do jiných zárubní. Zárubně NZI však nelze objednat samostatně (vždy komplet NI a NZI). veře jsou typově dodávány v šířkách 700, 800 a 900 mm a v levém i pravém provedení. Součástí dveří je kování a vložka s klíčem. veře jsou vyrobeny z nerezového materiálu ISI 304, povrch kartáčovaný. ZÁKLNÍ TECHNICKÉ ÚJE vnější rozměry (šířka výška) min. stavební otvor: 790/890/ mm průchozí rozměry (šířka výška): 700/800/ mm minimální tloušťka stěny: 74 mm materiál: nerez ISI 304 tl. 1,0 mm (zárubně 1,5 mm) povrchová úprava kartáčováním tloušťka dveří: 41 mm tloušťka zárubní: 100 mm materiál výplně: polyuretan provedení: pravé nebo levé veře nejsou určeny jako protipožární! NI 700.L nerezové dveře interiérové, levé, šířka 700 mm NI 700.P nerezové dveře interiérové, pravé, šířka 700 mm NI 800.L nerezové dveře interiérové, levé, šířka 800 mm NI 800.P nerezové dveře interiérové, pravé, šířka 800 mm NI 900.L nerezové dveře interiérové, levé, šířka 900 mm NI 900.P nerezové dveře interiérové, pravé, šířka 900 mm NZI 700.L nerezové zárubně interiérové, levé, šířka 700 mm NZI 700.P nerezové zárubně interiérové, pravé, šířka 700 mm NZI 800.L nerezové zárubně interiérové, levé, šířka 800 mm NZI 800.P nerezové zárubně interiérové, pravé, šířka 800 mm NZI 900.L nerezové zárubně interiérové, levé, šířka 900 mm NZI 900.P nerezové zárubně interiérové, pravé, šířka 900 mm POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven stavební otvor dle výkresu. KOMPLETNÍ OÁVK NI nerezové dveře s panty vložka s klíči zámek kování (koule, klika) NZI zárubně NI KRTÁČOVNÝ POVRCH Nerezové dveře (NI) N OBJENÁVKU světlík s (bezpečnostním) sklem ventilace euroklíč pro handicapované osoby mincovní automat pro placený vstup bezpečnostní kování madlo panikové madlo automatický zavírač Nerezové zárubně (NZI) VEŘE NEJSOU URČENY JKO PROTIPOŽÁRNÍ! 42 var B C var B C

86 Sanitační nádoby na nože a sekáčky ST 01.F STS 01 Sanitační teplota 83 C je udržována elektronickým termostatem s digitálním zobrazením teploty lázně. Při zapnutí nádoby bez vody, případně při úniku vody během provozu, elektronický termostat vypne ohřev a zabrání zničení topného tělesa. Sanitační nádoba je opatřena napouštěcím a vypouštěcím ventilem a přepadem pro zajištění maximální výšky hladiny. Přívod vody do sanitační nádoby je vybaven zpětnou klapkou. vouplášťové provedení zajišťuje nízkou teplotu povrchu sanitační nádoby. ržák nožů je ve standardním provedení vyráběn na 4 nože s délkou čepele max. 210 mm. Na objednávku lze vyrobit nádobu hlubší, případně držák na více nožů. Sanitační nádoby lze upevnit na zeď pomocí konzoly K 01 nebo postavit na podlahu ve stojanu S 01. Nádoby jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 odpad: Js 20 krytí: IP 55 el. napájení: 230 V, 50 Hz příkon: 800 W teplota lázně: 83 C objem nádobky: 3,5 l ST 01.F (4,5 l STS 01) hmotnost: 5 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody (tlakovou hadicí z rozvodu pitné vody). 2. Připraven odpad (hadicí Js 20 vyveden do krytého odpadního vedení výrobních prostorů). 3. Připraven přívod elektrické energie 230 V, 50 Hz, který musí být vybaven jisticím prvkem o hodnotě 6 a připojen přes vypínač či zásuvku, které vyhovují danému prostředí a splňují požadavky na hlavní vypínač podle ČS EN ( ). ST 01.F STS 01 KOMPLETNÍ OÁVK nádoba s opláštěním krycí plastová deska topné těleso elektronický termostat napouštěcí a vypouštěcí ventil distanční vložka na nože (sekáčky) připojovací elektrický kabel s vidlicí ST 01.F sanitační nádoba na nože STS 01 sanitační nádoba na sekáčky N OBJENÁVKU K 01 konzola pro upevnění na stěnu S 01 stojan pro postavení na podlahu PŘÍVO VOY (NPOUŠTĚNÍ) C EL. PŘÍVO (VYPOUŠTĚNÍ) F PŘEP G SVORNÍK POSPOJENÍ * pro STS 01 Na nože Na sekáčky 86

87 Sanitační nádoby na kotoučové pily SPK a listové pily SPL SPK SPL Sanitační nádoby na pily s elektrickým ohřevem, určené k postavení do prostoru. V nádobě je teplota vody 83 C udržována elektronickým termostatem s digitálním zobrazením teploty. Při zapnutí bez vody případně při úniku vody během provozu elektronický termostat vypne ohřev a zabrání zničení topného tělesa. Sanitační nádoba je opatřena plastovou vodicí vložkou, která zabraňuje tupení pil, napouštěcím a vypouštěcím ventilem a přepadem pro zajištění maximální výšky hladiny. vouplášťové provedení a plastová krycí deska zajišťují nízkou teplotu povrchu. Přívod vody je vybaven zpětnou klapkou. Sanitační nádoby jsou určené pro kvalitní a bezpečnou sanitaci pil používaných na jatkách a ve zpracovnách masa. Nádobky jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304), tl. 2 mm. Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,1 1 MPa krytí: IP 55 el. napájení: 230 V, 50 Hz (400 v SPK 02) teplota lázně: 83 C SPK 01 příkon: W odpad: G 3/4 objem nádoby: 10 l hmotnost: 31 kg SPK 02 příkon: W odpad: G 1 objem nádoby: 50 l hmotnost: 47 kg SPL 01 příkon: W odpad: G 3/4 objem nádoby: 8 l hmotnost: 32 kg SPL 02 příkon: W odpad: G 1 objem nádoby: 15 l hmotnost: 38 kg SPK SPL KOMPLETNÍ OÁVK nádoba s opláštěním krycí plastová deska topná tělesa dle celkového příkonu (800 W na těleso) elektronický termostat napouštěcí a vypouštěcí ventil plastová vodicí vložka POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody G 1/2. 2. Připraven odpad dle typu nádoby. 3. Připraven el. přívod dle napětí a příkonu sanitační nádoby, který musí být připojen přes vypínač odpovídající danému prostředí. SPK 01 pro kotoučovou pilu s průměrem do 250 mm SPK 02 pro kotoučovou pilu s průměrem do 450 mm SPL 01 pro listovou pilu s listem do délky 400 mm SPL 02 pro listovou pilu s listem do délky 650 mm SPK 01 SPL 01 SPK 02 SPL

88 ezinfekční brod do prostoru BS 02 ezinfekční brod zapuštěný BZ 01 BS 02 BZ 01 BS 02 je nerezový brod se zábradlím zabezpečující dezinfekci pracovní obuvi při průchodu daným prostorem a je určen k volné instalaci na podlahu. Nerovnosti podlahy jsou vyrovnány čtyřmi stavitelnými patkami. Konstrukce brodu umožňuje vývod odpadu nad úrovní podlahy. Vyjímatelné rošty usnadňují údržbu a čištění zařízení. Podle požadavku zákazníka lze brod osadit turniketem TRM 1, dezinfekcí rukou R 01 a dalším příslušenstvím. BZ 01 je nerezový dezinfekční brod určený k pevné instalaci do podlahy. Při průchodu daným prostorem je zabezpečena dezinfekce pracovní obuvi. Vyjímatelné rošty usnadňují údržbu a čištění zařízení. Horní hrana brodu je osazena v úrovni podlahy. ezinfekční roztok není součástí dodávky. Na objednávku lze zhotovit dezinfekční brod v libovolných rozměrech, případně brod, přes který lze jezdit paletovacími vozíky. Brody jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE odpad: d = 75 mm množství dezinfekčního roztoku: cca 120 l (BS 02), cca 140 l (BZ 01) hmotnost: 120 kg (BS 02) 83 kg (BZ 01) nosnost: 130 kg/rošt KOMPLETNÍ OÁVK těleso brodu (BS 02 se zábradlím) pochůzné rošty 5 ks (BS 02), 3 ks (BZ 01) hrdlo přepadu BS 02 POŽVKY N STVEBNÍ PŘIPRVENOST BS Připraven odpad přes pachovou uzávěru. BZ Otvor v podlaze hloubka 250 mm. 2. Připraven odpad d = 75 mm přes pachovou uzávěru. BZ 01 nerezový zapuštěný dezinfekční brod BS 02 nerezový dezinfekční brod pro postavení do prostoru BZ ø

89 utomatická myčka obuvi MO 01 Nerezová automatická myčka obuvi s vodními tryskami, vybavená optoelektronickým snímačem pro bezdotykové ovládání. Po vkročení do vnitřního prostoru myčky (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu. Pomocí soustavy trysek uvnitř myčky je obuv zbavena nečistot. Po vystoupení ze snímané zóny elektromagnetický ventil s nastaveným časovým zpožděním (doba doběhu) vodu automaticky uzavře. MO 01 se používá pro jednotrubkový přívod tepelně upravené vody z cirkulace, nebo vody namíchané pomocí termostatického ventilu. Je určena především pro provozy s lehkým znečištěním obuvi, kde zaručuje rychlé mytí obuvi při maximální úspoře vody. Na objednávku lze vyrobit i myčku s vnitřními kulatými kouty. Myčka je vyrobena z nerezové oceli třídy ČSN (ISI 304), tl. 1,5 mm. Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: automatické nastavení přívod vody: G 1/2 tlak vody: 0,3 1,0 MPa odpad: d = 32 mm vnitřní rozměr myčky: mm krytí: IP 55 el. napájení: 12 V, 50 Hz příkon: 10 V napájecí zdroj: ZC 1/20 (max. 2 MO 01) ZC 1/50 (max. 5 MO 01) ZC 1/36L (max. 4 MO 01) hmotnost: 18 kg MO 01 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody podle obrázku. 2. Připraven odpad d = 32 mm přes pachovou uzávěru. 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. KOMPLETNÍ OÁVK těleso myčky snímací hlavice trysky 8 ks elektromagnetický ventil 2 ks rohový ventil s filtrem připojovací hadice PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ G VÝSTUPNÍ TRYSKY * PŘÍVO VOY, EL. PŘÍVO a OP je možno instalovat z jedné nebo druhé strany výrobku 89

90 Rotační myčky podrážek a obuvi RMP 02 RMO 02 Nerezové rotační myčky podrážek s elektronickým ovládáním. Zabudovaný optoelektronický snímač reaguje na uchopení madla myčky. Společně s rotací kartáče se automaticky sepne elektromagnetický ventil, který otevře přívod vody včetně dávkování dezinfekčního roztoku a vody oplachu. Nad rotačním kartáčem je umístěný rošt. Po vložení nohy s botou na rošt je podrážka očištěna horizontálním kartáčem. V okamžiku, kdy obsluha madlo pustí, se zařízení automaticky zastaví. Pro případ nouzového vypnutí je na madle umístěno tlačítko CENTRL STOP. le potřeby lze obuv dočistit ručním kartáčem, do kterého se během provozu myčky dávkuje voda s dezinfekcí (RMP 02). Tento kartáč není součástí standardní dodávky. U RMO 02 je možno pomocí dvou svislých kartáčů očištění holeně a nártu. Myčka je určena k volné instalaci na podlahu. Nerovnosti podlahy jsou vyrovnány čtyřmi stavitelnými patkami. Konstrukce myčky umožňuje vývod odpadu nad úrovní podlahy. Hrubé nečistoty jsou zachycovány sítem, které lze jednoduchým způsobem vyčistit. Kanystr s dezinfekcí není součástí dodávky. Myčka je vyrobena z nerezové oceli třídy ČSN (ISI 304), tl. 1,5 mm. Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: pod celým madlem přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa odpad: G 6/4 krytí: IP 55 el. napájení: 230 V, 50 Hz příkon: 370 W teplota vody: max. 42 C hmotnost: 41 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody podle obrázku. 2. Připraven odpad G 6/4 mm přes pachovou uzávěru. 3. Připraven kabel pro napájení 230 V, 50 Hz. KOMPLETNÍ OÁVK těleso myčky vyjímatelný rošt elektronika se snímačem rotační kartáč držák kanystru sací hadice stavitelné nohy tlačítko central stop RMP 02 PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 3C 1,5 E ZÓN SNÍMÁNÍ K KNYSTR *R RUČNÍ KRTÁČ (na objednávku) SB CENTRL STOP Z VYJÍMTELNÝ ROŠT RMO 02 PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO kabel CYKY 3C 1,5 E ZÓN SNÍMÁNÍ K KNYSTR SB CENTRL STOP 90

91 (utomatické) myčky zástěr MZ 01 MZ 02 Nerezové myčky zástěr s tryskami (a bezdotykovým ovládáním), určené k postavení na podlahu. MZ 01 má zabudovaný optoelektronický snímač reagující na přítomnost osoby v prostoru myčky. Po vstupu osoby na nerezový rošt (do zóny snímání) se automaticky pustí voda otevřením elektromagnetického ventilu. Pomocí soustavy trysek je zástěra zbavena nečistot bez nutnosti dotyku a případné kontaminace ovládacích prvků. MZ 02 má senzor se systémem STRT/STOP. Po vstupu na nerezový rošt se mávnutím pustí voda. V případě potřeby lze k dočištění zástěry použít ruční kartáč napojený na vodu. Myčka má navíc pod roštem nerezovou vanu s vlastním odpadem. Myčky jsou vyrobeny z nerezové oceli třídy ISI 304, tl. 1,5 mm. Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: 0 0,7 m (MZ 01) 0 0,1 m (MZ 02) přívod vody: G 1/2 tlak vody: 0,3 1,0 MPa krytí: IP 55 el. napájení: 12 V, 50 Hz příkon: 10 V napájecí zdroj: ZC 1/20 (max. 2 MZ) ZC 1/50 (max. 5 MZ) ZC 1/36L (max. 4 MZ) teplota vody: max. 42 C hmotnost: 32 kg MZ kg MZ 02 MZ 01 MZ 02 POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody podle obrázku. 2. Připraven odpad d = 50 mm přes pachovou uzávěru (MZ 02). 3. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. KOMPLETNÍ OÁVK těleso myčky nerezový rošt zadní panel s tryskami elektronika se snímačem ruční kartáč (MZ 02) elektromagnetický ventil 2 ks rohový ventil s filtrem připojovací hadice trysky 6 ks MZ 01 aut. myčka zástěr s tryskami MZ 02 aut. myčka zástěr s tryskami a ručním kartáčem PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO E ZÓN SNÍMÁNÍ G VÝSTUPNÍ TRYSKY K KNYSTR 91

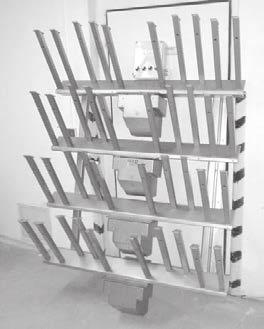

92 Sušička obuvi SO 02 Nerezová sušička obuvi s nuceným prouděním vzduchu a elektrickým ohřevem je určena pro vysoušení gumové obuvi v provozech vyžadujících její dlouhodobé nošení. Konstrukce umožňuje zapínání ohřevu jednotlivých pater podle počtu vysoušených párů obuvi. Každá tato jednotka je vybavena vlastním ventilátorem pro zajištění účinného proudění vzduchu. Vzduch je ohříván pomocí elektrického topného tělesa. oba vysoušení se předvolí pomocí spínacích hodin. Výstupy vzduchu jsou opatřeny klapkami, které se automaticky otevřou po nasazení boty. Na objednání lze doplnit o vyvíječ ozonu (může být i jen v jednom patře), díky kterému dochází k likvidaci plísní a choroboplodných zárodků. Sušička je vyrobena z nerezové oceli třídy ČSN (ISI 304), tl. 1,5 mm. Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE el. napájení: 230 V, 50 Hz teplota vzduchu: 15 C nad teplotu okolí doba sušení: min. 15 minut (nastavení spínacích hodin) krytí: IP 43 (na objednávku lze zvýšit na IP 44) typ počet párů příkon hmotnost SO W 22 kg SO W 36 kg SO W 50 kg SO W 64 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven el. přívod 230 V, 50 Hz kabel CYKY 3C 1,5 2,5 jištěný v rozvaděči jisticím prvkem o jmenovité hodnotě 10 a zakončený 1 f zásuvkou. POZOR! utomatickou sušičku obuvi SO 02 lze instalovat pouze v prostorách normálních podle ČSN a ČSN SO 02 KOMPLETNÍ OÁVK nosný rám sušičky sušicí jednotky (1 4 ks podle typu sušičky) ovládací panel ventilátory (1 4 ks podle typu sušičky) připojovací kabel s vidlicí N OBJENÁVKU Zvýšené krytí na IP 44 oplnění o vyvíječ ozónu SO 02.1 jednopatrová sušička (pro 5 párů obuvi) SO 02.2 dvoupatrová sušička (pro 10 párů obuvi) SO 02.3 třípatrová sušička (pro 15 párů obuvi) SO 02.4 čtyřpatrová sušička (pro 20 párů obuvi) C EL. PŘÍVO G VÝSTUP VZUCHU 92

93 utomatická dezinfekce rukou R 01 Nerezové zařízení umožňující automatickou dezinfekci rukou nástřikem desinfekčního prostředku, určené k zavěšení na svislou stěnu. Zabudovaný systém reaguje pouze na současné vsunutí obou rukou do vnitřního prostoru zařízení, kde automaticky proběhne nástřik aerosolem. Průchod kolem zařízení je snímán senzory, pokud pracovník neprovede desinfekci rukou, spustí se výstražná siréna. U zařízení není nutný odpad, desinfekční prostředek se po použití odpaří. Kanystr s desinfekcí není součástí dodávky. Nabízíme tři typová provedení: pro jednosměrný, obousměrný průchod pro vazbu s turniketem. Zařízení je vyrobeno z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). ZÁKLNÍ TECHNICKÉ ÚJE dosah čidla: nastavení probíhá automaticky el. napájení: 12 V, 50 Hz příkon: klidový 3 V (při dávkování dezinfekce 45 V) krytí: IP 55 napájecí zdroj: ZC 1/50 (max. 1 R 01) hmotnost: 13 kg R 01.1 umožňuje pouze jednosměrný průchod R 01.2 umožňuje obousměrný průchod (v jednom směru lze projít bez provedení dezinfekce rukou) R 01.3 umožňuje vazbu s turniketem TRM 01 KOMPLETNÍ OÁVK těleso skříně senzorová závora (R ks, R ks) komora s tryskami čerpadlo držák kanystru sací hadice zvuková signalizace (R 01.1, R 01.2) POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven kabel pro napájení 12 V, 50 Hz ze zdroje ZC. N OBJENÁVKU TRM 01 elektromotorický turniket R 01 C EL. PŘÍVO E SENZOROVÁ ZÁVOR (R 01.1,.2) E* SENZOROVÁ ZÁVOR (R 01.2) K KNYSTR 93

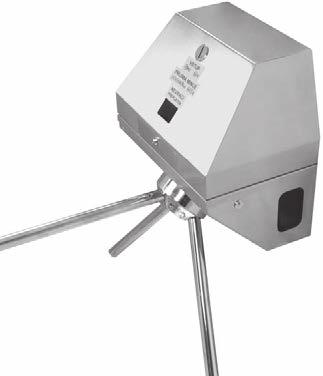

94 utomatická dezinfekce rukou TRM 01 Elektromechanický turniket určený pro napojení na zařízení pro podmíněný průchod (tlačítka, mincovní automaty, desinfekce rukou, obuvi, automatické umyvadlové baterie, ). Zpětný průchod může být volný nebo také podmíněný. Nastavení pravý / levý průchod lze provést přímo v turniketu. Při výpadku napájení se automaticky sklopí rameno a je umožněn volný průchod bez zábrany ramene (antipanik systém požadovaný hasiči při kolaudaci). Toto sklopení lze vyvolat také oddáleným tlačítkem. Turniket obsahuje světelnou indikaci směru průchodu. Turniket je dodáván jako nástěnný, popř. může být doplněný o stojan STR 01. ZÁKLNÍ TECHNICKÉ ÚJE krytí: P 43 el.napájení: 230 V, 50 Hz příkon: max. 50 V hmotnost: 20 kg POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven kabel 3C 1,5 pro napájení turniketu 230 V, 50 Hz. 2. Pro každé podmíněné ovládání přiveden kabel 2 1,5. TRM 01 KOMPLETNÍ OÁVK turniket s opláštěním kotevní materiál N OBJENÁVKU TR 01 stojan pro TRM 01 TRM 01 závěsný elektromechanický turniket Turniket TRM 01 se stojanem STR 01 Turniket TRM 01 C EL. PŘÍVO 94

95 Obousměrná dezinfekční stanice SO 01 ezinfekční zařízení, které systémem kartáčů, senzorů a elektrickou závorou zajišťuje hygienu a omezuje vstup a výstup z provozu. Při průchodu směrem do chráněného prostoru nelze projít bez umytí podrážek a dezinfikování rukou. V případě dodržení stanoveného postupu se rozsvítí zelená kontrolka, zvedne se závora a pracovník může projít. V opačné situaci se rozsvítí červené signalizační světlo a když pracovník nezopakuje stanovený postup je mu závorou zabráněno projít dál. Při výstupu z chráněného prostoru je v čele u vstupu umístěno tlačítko zpětného průchodu a není nutná dezinfekce rukou. Mytí obuvi musí proběhnout stejně jako při vstupu, navíc jsou v provozu i vertikální kartáče pro mytí holení. Zařízení lze vyřadit z činnosti zmáčknutím tlačítka CENTRL STOP. ezinfekční stanice je určena k volné instalaci na podlahu a vybavena stavitelnými patkami pro vyrovnání nerovností podlahy. Vývod odpadu je nad úrovní podlahy. Kanystry s dezinfekcí nejsou součástí dodávky. Typ SO 01 je základním provedením hygienické smyčky. Na zakázku vyrábíme odchylková či zcela atypická provedení. Tato mohou mít oddělený průchod dovnitř a ven z provozu, jen jednu sadu horizontálních kartáčů, bez vertikálních kartáčů, provedení s turniketem a další varianty. Kontaktujte nás s poptávkou Vámi požadovaného provedení. ZÁKLNÍ TECHNICKÉ ÚJE přívod vody: G 1/2 tlak vody: 0,1 1,0 MPa odpad: G 2 bez pachové uzávěry krytí: IP 55 el. napájení: 230 V, 50 Hz příkon: W tlak vzduchu: 0,4 1,0 MPa teplota vody: max. 42 C doporučená dezinfekce: SNITSE, H 2000 SOFTSEPT N hmotnost: 290 kg SO 01 KOMPLETNÍ OÁVK těleso zařízení s motory a převodovkou elektronika se snímači rotační kartáč (7 ks) dezinfekce rukou pneumatická závora pochůzné rošty vyjímatelný rošt stavitelné nohy POŽVKY N STVEBNÍ PŘIPRVENOST 1. Připraven přívod vody podle obrázku. 2. Připraven odpad G 2 přes pachovou uzávěru. 3. Připraven el. přívod 230 V, 50 Hz, který musí být připojen přes vypínač odpovídající danému prostředí. 4. Přiveden tlakový vzduch. PŘÍVO VOY trubka G1/2 vnitřní C EL. PŘÍVO přiveden tlakový vzduch E ZÓN SNÍMÁNÍ K KNYSTR SB CENTRL STOP T TLČÍTKO ZPĚTNÉHO PRŮCHOU Ilustrační foto 95

96 Schéma hygienické smyčky PROVOZ MYTÍ RUKOU UM umyvadla UL žlaby UM 1 17 senzorové baterie VÝLEVKY VL 01, výlevka s roštem VLU 01, 02 výlevka s umyvadlem MYTÍ ZÁSTĚR MZ 01 myčka s tryskami MZ 02 myčka s tryskami a kartáčem OTOK OZ odtokové podlahové žlaby MYTÍ OBUVI MO 01 myčka s tryskami SNITCE ST 01.F na nože STS 01 na sekáčky SPL na listové pily SPK na kotoučové pily VSTUP O PROVOZU OMEZENÍ PRŮCHOU TRM 01 elektromechanický turniket EZINFEKCE RUKOU R 01.1 jednosměrná dezinfekce R 01.2 obousměrná dezinfekce R 01.3 pro TRM 01 EZINFEKCE OBUVI BS 02 brod na podlahu BZ 01 brod do podlahy MYTÍ RUKOU UM umyvadla UL žlaby MYTÍ OBUVI RMP 02 myčka podrážek RMO 02 myčka holínek VÝSTUP Z PROVOZU SPRCHY MYTÍ RUKOU US 1 13 automatické sprchy UM umyvadla UL žlaby UM 1 17 senzorové baterie OTOK SPLCHOVÁNÍ UP 1 45 pisoáry UZ 3 5 WC PZ podlah. odtokové žlaby do sprch OZ odtokové podlahové žlaby SUŠENÍ OBUVI SO 02 sušička pro 5 až 20 párů obuvi ŠTN 96

97 Konzoly KP 1 KP 1 slouží k zavěšení libovolného pisoáru na nosné svorníky. Svojí konstrukcí zajistí rozložení zatížení do podlahy a zdiva a tím umožňuje aplikaci závěsného provedení i u zdí s nižší nosností. velký rozsah nastavení výšky zavěšení nastavení vzájemných roztečí mezi montážními šrouby v rozsahu od 50 mm do 390 mm nastavení vzdáleností připojovacích armatur odpadního potrubí vůči ostatním dílům konzoly PŘÍVO VOY C EL. PŘÍVO KOMPLETNÍ OÁVK konzola vruty hmoždinky Konzoly (kromě KZS 1) nejsou vhodné pro aplikaci do sádrokartonu. KZ 1 KZ 1 slouží k zavěšení klozetu na nosné svorníky. Svojí konstrukcí zajistí rozložení zatížení do podlahy a zdiva a tím umožňuje aplikaci závěsného provedení i u zdí s nižší nosností. použití pro závěsné klozety s roztečí montážních šroubů 180 a 230 mm nastavení sedací výšky v rozsahu mm, tzn. jak pro klasické použití, tak i pro tělesně postižené použití odpadního potrubí d = mm nastavení rozteče mezi přívodním a odpadním potrubím od 135 do 175 mm PŘÍVO VOY KZS KZS 1 slouží k zavěšení klozetu na sádrokartonovou stěnu. Svojí konstrukcí zajistí rozložení zatížení jak do podlahy, tak do nosných ocelových profilů sádrokartonové stěny. Vzdálenost těchto profilů může být mm. použití pro závěsné klozety s roztečí montážních šroubů 180 a 230 mm a vzdáleností mezi přívodem vody a odpadem 135 mm a svislou vzdáleností mezi kotevními šrouby a odpadem 100 mm nastavení sedací výšky mm, tzn. jak pro klasické použití, tak i pro tělesně postižené použití odpadního potrubí d = 110 mm KB PŘÍVO VOY KB 1 slouží k zavěšení bidetové mísy na nosné svorníky. Svojí konstrukcí zajistí rozložení zatížení do podlahy a zdiva a tím umožňuje aplikaci závěsného provedení i u zdí s nižší nosností. použití pro závěsné bidety s roztečí montážních šroubů 180 mm a 230 mm nastavení sedací výšky v rozsahu mm široký rozsah nastavení vzájemných roztečí mezi montážními šrouby, připojovacími armaturami a odpadním potrubím PŘÍVO VOY 97

98 Nerezové kryty rohů NKR 01 NKR 02 NKR 03 Nerezové kryty jsou určené jako ochrana rohů proti poškození. Kryty jsou typově vyráběny v délkách 1250 mm a 2000 mm, zakázkově pak i v jiných délkách. Povrchová úprava kartáčováním. Zařízení je vyrobeno z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). NKR 01 nerezový kryt pod obklady NKR 02 nerezový kryt šroubovaný NKR 03 nerezová kryt lepený NKR nerezový kryt pod obklady, 1250 mm NKR nerezový kryt pod obklady, 2000 mm NKR nerezový kryt šroubovaný 1250 mm NKR nerezový kryt šroubovaný 2000 mm NKR nerezová kryt lepený 1250 mm NKR nerezová kryt lepený, 2000 mm KOMPLETNÍ OÁVK nerezový kryt rohu upevňovací materiál NKR 01 NKR 02 NKR 03 KRTÁČOVNÝ POVRCH KRTÁČOVNÝ POVRCH KRTÁČOVNÝ POVRCH Nerezové poličky NPN 01 Poličky jsou vyrobeny z nerezové oceli třídy ČSN (ISI 304). Z jiného materiálu na objednávku (např. ISI 316). Povrchová úprava matná (tryskáno balotinou). NPN 01 NOVINK NPN nerezová polička, délka 400 mm NPN nerezová polička, délka 800 mm ÉLK (400 nebo 800 mm) ø

99 Napájecí zdroje ZC ZC Zdroje bezpečného napětí určené pro napájení automaticky ovládaných výrobků firmy ZP Brno s. r. o. Zdroje obsahují bezpečnostní transformátor provedený dle ČSN IEC Na zdroje je možno připojit všechny druhy snímačů v libovolných kombinacích, nebo jiná zařízení s napájecím napětím 12 V, 50 Hz, do součtového příkonu 20 V, 36 V, 50 V. ZC 1/20 a ZC 1/50 jsou zdroje nástěnné nebo pro zabudování, ZC1/36L je zdroj na IN lištu (4 moduly). Napájecí zdroj lze umístit do vzdálenosti maximálně 30 m od napájeného výrobku. ZÁKLNÍ TECHNICKÉ ÚJE vstupní napětí: 230 V, 50 Hz výstupní napětí: 12 V, 50 Hz výkon: 20 V (ZC 1/20) 50 V (ZC 1/50) 36 V (ZC 1/36L) krytí: IP 55 (ZC 1/20, 1/50) IP 20 (ZC 1/36L) hmotnost: 0,8 kg (ZC 1/20, 1/36L) 1,2 kg (ZC 1/50) ZC 1/ POŽVKY N STVEBNÍ PŘIPRVENOST ZC 1/20, 1/50 1. Připraven přívod elektrické energie 230 V, 50 Hz kabelem CYKY 3C 1,5. 2. U zapuštěné montáže připravena nika velikost podle instalovaného zdroje. 3. Rozvody k jednotlivým zařízením se provedou kabelem CYKY 2 1,5. ZC 1/36L 1. Osazuje se do rozvaděče na lištu, šířka 4 moduly ZC 1/20 napájecí zdroj s výkonem 20 V, až pro 3 výrobky ZC 1/50 ZC 1/50 napájecí zdroj s výkonem 50 V, až pro 8 výrobků ZC 1/36L 65 ZC 1/36L napájecí zdroj na IN lištu s výkonem 36 V, až pro 6 výrobků

100 Nerezové zařizovací předměty Otevřený koš závěsný Otevřený koš závěsný Otevřený koš vestavěný obj. kód: 1003 rozměry: mm kapacita: 75,7 litru kartáčovaný obj. kód: 1004 rozměry: mm kapacita: 25,4 litru kartáčovaný obj. kód: 1008 otvor ve zdi: mm přesah ze zdi: 102 mm kapacita: 46 litrů kartáčovaný eskový odpadkový koš Otevřený koš závěsný obj. kód: 1009 otvor v desce: mm vnější rozměr: mm kartáčovaný Nerezový vhoz do desky pro skrytý koš Závěsný zásobník skládaných ručníků obj. kód: 1012 rozměry: mm kapacita: 45,4 litru kartáčovaný Uzavřený koš závěsný obj. kód: 1010 rozměry: mm kapacita: 4,5 litru kartáčovaný Vestavěný zásobník skládaných ručníků obj. kód: 1013 vnější d = 170 mm 120 mm (vnitřní d = 145 mm) kartáčovaný obj. kód: 2003 otvor ve zdi: mm kapacita: 350 ks kartáčovaný Vestavěný zásobník skládaných ručníků s odpadkovým košem obj. kód: 2008 otvor ve zdi: mm přesah koše ze zdi: 102 mm kapacita: 600 ks, 46 litrů kartáčovaný eskový zásobník skládaných ručníků obj. kód: 2001 rozměry: mm kapacita: 400 ks kartáčovaný obj. kód: 2005 otvor v desce: mm (hloubka) kartáčovaný Vestavěný zásobník skládaných ručníků s odpadkovým košem obj. kód: 2013 otvor ve zdi: mm kapacita: 600 ks, 18,9 litru kartáčovaný Závěsný zásobník skládaných ručníků obj. kód: 2002 rozměry: mm kapacita: 200 ks kartáčovaný Vestavěný zásobník skládaných ručníků s odpadkovým košem obj. kód: 2007 otvor ve zdi: mm kapacita: 350 ks 7,6 litru kartáčovaný Vestavěný zásobník papírových ručníků s odpadkovým košem obj. kód: 2009 otvor ve zdi: mm kapacita: 350 ks, 7,6 litru kartáčovaný 100

101 Nerezové zařizovací předměty Vestavěný dávkovač mýdla obj. kód: 3004 otvor ve zdi: mm kapacita: 1,5 litru kartáčovaný Závěsný dávkovač mýdla obj. kód: 3008 rozměry: mm kapacita: 1 litru kartáčovaný eskový dávkovač mýdla se zásobníkem obj. kód: 3005 otvor ve stole: 22 mm max. síla desky: 90 mm kapacita: 1 litr lesk Závěsný dávkovač mýdla obj. kód: 3009 rozměry: mm kapacita: 1 litr kartáčovaný Zásobník toaletního papíru obj. kód: 4005 rozměry: Ø mm role: Ø mm kartáčovaný Závěsný zásobník toaletního papíru obj. kód: 4002 rozměry: mm kartáčovaný Vestavěný zásobník toaletního papíru obj. kód: 4003 otvor ve zdi: mm kartáčovaný Zásobník papírových ubrousků na WC sedátka obj. kód: 4006 rozměry: mm náplň: až 200 sedátek kartáčovaný ržák toaletního papíru obj. kód: 4001 kartáčovaný obj. kód: 4009 lesk celková šířka: 207 mm šířka pro roli: 130 mm Ø role: 130 mm Závěsná stanice pro přebalování dětí obj. kód: 9002 rozměry v zavřeném stavu: mm rozměry v otevřeném stavu: mm max. statické zatížení: 120 kg tvrzený plast ržák na mýdlo na stěnu obj. kód: 9004 kartáčovaný obj. kód: 9003 lesk rozměry: mm Háček na kabát obj. kód: 9006 kartáčovaný obj. kód: 9005 lesk rozměry: mm vojháček na kabáty obj. kód: 9008 kartáčovaný obj. kód: 9007 lesk rozměry: mm Háček na kabát a klobouk obj. kód: 9009 lesk obj. kód: 9014 kartáčovaný rozměry: mm 101

102 Nerezové a plastové zařizovací předměty ávkovače tekutého mýdla Zásobníky papírových ručníků Zásobníky toaletního papíru Z 301 BOY 350 ml Z 302 BOY 800 ml Z 303 BOY 1000 ml Elektrické osušovače rukou Z 304 MII 1000 ml Z 305 NEREZ 1200 ml Z 351 PREMIUM 500 ml 230 V, 50 Hz (Skládané ručníky) Z 201 Komaxit Z 202 Nerez (Ručníky v rolích) Z 203 BOY Odpadkové koše Z 401 Komaxit ø 220 mm Z 402 Nerez ø 220 mm Z 403 Komaxit ø 310 mm Z 403 Nerez ø 310 mm Z 251 MII plast 2100 W Z 252 MII kov bílý 2100 W Z 253 MII nerez 2100 W Ostatní Z 254 MISTRL nerez 2200 W ( mm) Z 101 Komaxit OPKOVÝ KOŠ ZÁVĚSNÝ Z 102 Nerez OPKOVÝ KOŠ ZÁVĚSNÝ ( mm) Z 103 Komaxit KOŠ N ZEM Z 104 Nerez KOŠ N ZEM Z 105 NÁŠLPNÝ plastový 6 l Z 106 NÁŠLPNÝ nerez 5 l Z 107 NÁŠLPNÝ nerez 12 l Nerezová zrcadla Z 930 ELEKTRONICKÝ OSVĚŽOVČ VZUCHU (Závěsná WC štětka) Z 901 STĚTK nerez lesk Z 902 ŠTĚTK nerez brus Nerezové piktogramy brus (Zásobník sáčků) Z 910 WC BG-K plast bílý Z 911 WC BG-K plast chrom Z 912 WC BG-K nerez brus Z 913 WC BG-K neres lesk NZR 1 Nerezové zrcadlo se 4 šrouby, mm NZR 2 Nerezové zrcadlo se 4 šrouby, mm NZR 3 Nerezové zrcadlo se 6 šrouby, mm NZR 11 Nerezové zrcadlo k nalepení, mm NZR 21 Nerezové zrcadlo k nalepení, mm NZR 31 Nerezové zrcadlo k nalepení, mm NZR 4 INV Nerezové zrcadlo sklopné pro tělesně postižené mm Z 924 Kouření povoleno Z 925 Kouření zakázáno Z 926 Muži Z 927 Ženy Z 928 Tělesně postižení Z 929 Přebalovna dětí Nerezová madla pro tělesně postižené IMR 01 Nerezové invalidní madlo na zeď rovné 813 mm IMP 01 Nerezové invalidní U-madlo pevné 813 mm IMS 02 P Nerezové invalidní U-madlo sklopné s držákem papíru 813 mm. IMS 01 Nerezové invalidní I-madlo sklopné 760 mm IMS 02 Nerezové invalidní U-madlo sklopné 813 mm 102

103 Případné změny a tiskové chyby jsou vyhrazeny.
