Tvorba mapových listov

Transkript

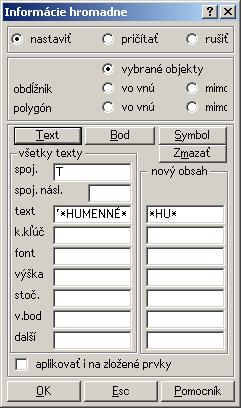

1 Tvorba mapových listov Prípravné práce: Spracovanie ML sa vykoná vo vytvorenom priečinku ML, do ktorého sa prekopíruje výkres v mierke zalistovania - pre každú mierku zalistovania je potrebné vytvoriť výkres v mierke zalistovania. Tvorbe ML predchádzajú kontroly výkresu, ktoré sú súčasťou záverečných kontrol výkresov VKM: - symboly 488 a 489 musia byť prvými bodmi línií značiek, - vzťažné body textov parcelných čísiel musia ležať vo vnútri parciel (s výnimkou parciel vyvedených šípkou), - kontrola symbolov druhov pozemkov (jeden symbol pre uzavretú plochu vrstiev KLADPAR a ZAPPAR s výnimkou značky S=238 pri jednočiarovom potoku). Vytvorenie výkresu ML s atribútmi mapových listov 1. Otvorenie výkresu na zalistovanie - spustenie funkcie Doplnky - MAPL - Rám_a_popis s nastavením tabuľky: nastavenie mierky ML, výber ML - výrezom, popis ML - zjednodušený, súbor popisu ML - spoločný - OK. Zrušenie objektov ML, do ktorých nezasahuje kresba, selekcia vrstvy ML(mierka), uloženie vybratých objektov ako ML.vyk. Zatvorenie výkresu bez uloženia. 2. Otvorenie výkresu ML.vyk. Vytvorenie atribútu ML=*, kde * znamená 2-miestne znaky názvu ML a číslo ML bez znakov - a / napr. ML=HU2341 (pre HUMENNÉ 2-3/41). Pri niektorých k.ú. môžu byť rôzne názvy ML, ktoré sa postupne opravia podľa vzorov opráv: príklad úpravy textu s postupným nastavením hromadných opráv textov: - DoplAtr podľa nastavenia (prevodná tabuľka PREVSYM.TAB): 3. Uloženie ML.vyk, zatvorenie výkresu. Najskôr sa vytvoria mapové listy pomocou funkcie RÁM a POPIS na kresbe mapy. Klad listov sa vytvorí len pre tie listy, kde je kresba ( môžeme hromadne-výrezom, alebo jednotlivo-bodom). Použije sa vytvorenie zjednodušeného popisu. Ostatné listy sa vymažú. Ku každému lisu sa musí pridať atribút ML s hodnotou názvu listu pod ktorým bude vytvorený súbor mapového listu. Uložia sa len vybrané objekty (teda len klad listov). Nesmie sa ukladať kresba mapy s vrstvou ML. Potom sa otvorí klad listov a kresba mapy (súčasne) a spustí sa rezanie listov. Všetko sa zatvorí a otvorí sa jeden mapový list. Spustí sa funkcia Ráa a popis. Vytvorí sa list s popisom. Je nutné upraviť parcelné čísla a značky. Kresba v skelete sa vytvorí len pre jeden kresliaci kľúč. Ostatné kľúče, ktoré sa majú zobraziť v skelete je nutné upraviť v kresbe. 1

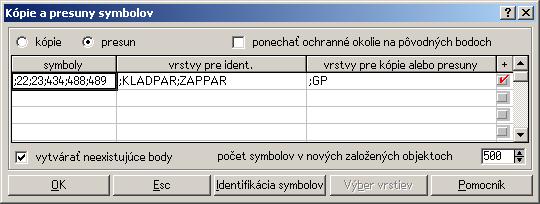

2 Úprava výkresu pre zalistovanie 1. Otvorenie výkresu na zalistovanie - uloženie vybratých objektov ako CEL.vyk, zatvorenie výkresu. 2. Otvorenie výkresu CEL.vyk. Selekcia vrstvy KLADPAR - spustenie funkcie DoplAtr s nastavením: Názov atribútu - DRP, Prevziať obsah - zo značky, Prevodná tabuľka - PREVSYM.TAB. 3. Selekcia - ubrať atribút DRP=*. Spustenie funkcie DoplAtr s nastavením: Názov atribútu - SIP, Prevziať obsah - z hodnoty, Hodnota atribútu - 1, Prevodná tabuľka - PREVSYM.TAB. Selekcia všetko. Poznámka: počet zapísaných atribútov sa rovná súčtu symbolov S=488 a S= Otvorenie ML.vyk - selekcia vrstvy ML a atribútu SIP=* - kontrola vybratých parciel s vyvádzacími šípkami, cez ktoré prechádzajú rámy ML (zistíme pomocou funkcie Nástroje - kontrola - topológie - kríženie línií) - pri týchto parcelách zrušiť atribút SIP (vlastnosti objektu). 5. Selekcia všetko. Uložiť. 6. Selekcia vrstvy KLADPAR a ZAPPAR - uloženie vybratých objektov ako KZ. vyk. Zatvorenie výkresov. Tvorba textov a symbolov 1. Otvorenie KZ.vyk. 2. Hromadná zmena spojenia (Výkres - Hromadné operácie) z R na L a P na E. 3. Presun symbolov ;22;23;434;488;489 do vrstvy GP (Výkres - Hromadné operácie - Kópie a presuny symbolov) podľa nastavenia: 4. Hľadaním symbolu 238 zistenie výskytu symbolov pri jednočiarových potokoch, v prípade ich výskytu: - presun symbolov 238 do vrstvy GP pomocou funkcie kópie a presuny línií, 5. Informácie hromadne - rušenie symbolov s informáciami S= Nástroje - kontrola základ (zaškrtnúť všetky položky okrem: DOS kompatibilita a chyba v umiestnení KK) - aktuálna záložka - OK. 6. Selekcia - vybrať atribút SIP=* - presun selektovaných objektov do vrstvy GP. Selekcia všetko. 7. Otvorenie ML.vyk. Spustenie funkcie Prieniky (makro v SKM) podľa nastavenia: 8. Presun vrstvy ZAPPAR do vrstvy KLADPAR. 2

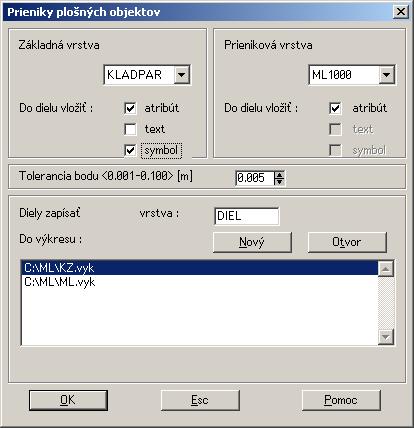

3 9. Objektovanie. 10. Spustenie funkcie Prieniky (makro v SKM) podľa nastavenia: 11. Zatvorenie ML.vyk. Uloženie KZ.vyk. 12. Selekcia vrstvy KLADPAR - rušenie vybratých objektov. Selekcia všetko. Uloženie KZ.vyk. 13. Presun vrstiev GP a DIEL do vrstvy KLADPAR. Uloženie KZ.vyk. Zatvorenie výkresu KZ.vyk. 14. Otvorenie výkresu KZ.vyk. 15. Rušenie hromadne podľa nastavenia: 17. Uloženie výkresu. Zatvorenie výkresu. Tvorba výkresu na zalistovanie 1. Otvorenie Cel.vyk - selekcia vrstiev KLADPAR a ZAPPAR - rušenie hromadne texty a symboly vybratých objektov podľa nastavenia: Nástroje - kontrola - základ (zaškrtnúť všetky položky okrem: DOS kompatibilita a chyba v umiestnení KK) - aktuálna záložka - OK. 3

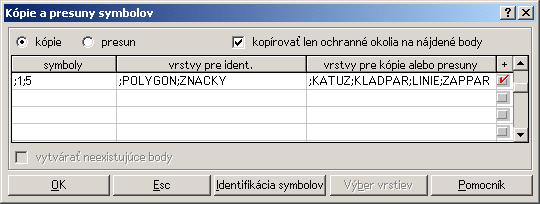

4 2. Selekcia všetko. Otvorenie výkresu KZ. vyk - uloženie vybratých objektov ako LIST. vyk 3. Zatvorenie výkresov bez uloženia. Vytvorenie kompletných ML Pred spracovaním je potrebné: 1. Vytvorenie súborov *. tab, s úpravou pre jednotlivé ML s nastavením mimorámových údajov - príloha č Úprava výkresu LIST.vyk: - z vrstvy KATUZ vytvoriť líniu (línie) vo vrstve OBVOD (kopírovanie vrstvy) s K=39 - pre generovanie kresby v skelete č. 1, - vytvorenie línie obvodu územia pre rozhranie triedy presnosti vo vrstve OBVOD (generovanie obvodu) s K=40 - pre generovanie kresby v skelete č. 2, - vytvorenie línie (línií) obvodu územia pre rozhranie použitej meračskej metódy vo vrstve OBVOD (generovanie obvodu) s K=41 - pre generovnie kresby v skelete č. 3. Poznámka: v prípade totožnosti hraníc triedy presnosti a meračskej metódy nie je potrebné vytvárať líniu s K=41 - pre skelety č. 2 a 3 bude rovnaké nastavenie K=40, - doplnenie bodového poľa do mapových listov mimo kresby ( za katastrálnou hranicou), - kópie a presuny symbolov : Poznámka: - pri nastavení SKM.SYM - zrušiť v tabuľke symbolov pri symbole 1 ochranné okolie! - uloženie výkresu LIST.vyk. 3. Otvorenie výkresu ML.vyk - spustenie funkcie Rezanie na ML (Doplnky) s nastavením bez plošných vrstiev, zatvorenie výkresov. V priečinku ML funkcia vytvorí súbory ml*, ktorých počet sa rovná počtu objektov v súbore ML.vyk. Zatvorenie výkresov. 4. Otvorenie jednotlivo výkresy ml* - spustenie funkcie Tvorba rámov a popisu ML s nastavením, prípadne úpravou pripraveného súboru *.tab : Poznámka: rozhranie triedy presnosti a geodetickej metódy je totožné pre skelety č. 2 a 3. 4

5 Úprava jednotlivých ML 1. Zrušenie vrstvy OBVOD. 2. Úprava textov na styku ML (umiestnenie, šípky ku textom), kontrola umiestnenia parcelných čísiel so symbolmi - pomocou funkcie hľadanie textov * vo vrstve KLADPAR. Vzory sú uvedené v prílohe č Úprava symbolov na styku ML, rušenie tých symbolov, ktoré aj po zmenšení o 1/3 presahujú parcelu svojím rozmerom v rozsahu celého ML, overenie smeru šípiek pri vodných tokoch, prípadne doplnenie symbolov S=238 - jednočiarové potoky. 4. Vrstva ZAPPAR - doplnenie (úprava) zlučiek pri rámoch ML, oprava tých kresliacich kľúčov so zlučkou, prípadne zmenšenou zlučkou, ktoré prechádzajú cez vrstvu KLADPAR na bodové zlučky s posunom, generalizácia kresby (len vo vrstve ZAPPAR) - medzera medzi dvoma čiarami nemá byť menšia ako 0,35 mm. 5. Vrstvy LINIE, KATUZ - značky (línie) hraníc k.ú., zastavaného územia sa zobrazujú len pri rámoch ML, významných lomových bodoch a v miestach, kde by mohla nastať pochybnosť o priebehu hraníc. Kresliace kľúče chránených území, ochranných pásiem a ochranných technických pásiem sa opravia na značky (línie) odsadené 0,5 mm od vnútornej strany hraničnej čiary a to len pri významných lomoch a pri ráme ML. Značky vedení sa nezobrazujú v celom priebehu, ale len pri významných lomoch v strede línie (K=204, pri ostatných spojniciach K=6). 6. Vrstva POPIS - umiestnenie textov, doplnenie na stykoch ML (názvy ulíc, osád...). Názov k.ú. vo vnútri ML - doplní sa ako názov miestnej časti v nadväznosti na zastavanú plochu. Pri číslach hraničných znakov v tvare zlomkov môže zlomkovú čiaru nahradiť lomítko - ako vo VKM. 7. Vrstva POLYGON - kontrola úplnosti značky a textu na styku ML, úprava názvov a čísiel bodov ZBP - číslo pokiaľ možno vľavo od symbolu, názov pokiaľ možno súmerne nad symbolom. 8. Overenie krivkových čiar na rámoch ML. 9. Oprava krížikov hektárovej siete, ak kresba vytvára z krížikov uzavreté plochy (prerušenie alebo krátenie ramena čiary krížika). 10. Úprava skeletov: úprava umiestnenia programom generovaných textov v skeletoch, doplnenie línií k.ú. v skelete správnych hraníc v prípade viacerých k.ú. v danom ML, úprava mimorámových údajov - rozdelenie dlhých názvov označenia ML na pravej strane (medzera aspoň 10 mm od pravej strany rámu). Vzor na úpravu skeletov je uvedený v prílohe č Doplnenie rozhrania rôznych tried presnosti v ML aj v skelete. 12. Kresba za rám ML (okrajové časti) - pokiaľ neprekáža umiestneniu mimorámových údajov do vzdialenosti danej rozmerom tlačového formátu mapového listu. 5

6 Príloha č. 1 UMIESTENIA TEXTOV OKOLO ML Vzor mimorámových údajov ML 111 Súradnicový systém JTSK 121 ZÁKLADNÁ MAPA SLOVENSKEJ REPUBLIKY 131 Banskobystrický kraj, okres Banská Štiavnica, obec Prenčov 132 Katastrálne územie Prenčov 211 Správne hranice 215 1) Prenčov 216 2) Beluj 221 Vznik mapy 222 Triedy presnosti 225 1) tr. pres. map Meračské metódy 235 1) geodetická 311 Vydal Úrad geodézie, kartografie a katastra Slovenskej republiky 312 Mapoval Katastrálny ústav v Žiline v roku Mapa vykazuje stav polohopisu k Mapa je digitálna, vyhotovená podľa STN a STN (C) Úrad geodézie, kartografie a katastra Slovenskej republiky, Vytlačil Katastrálny ústav v Žiline v roku Výrobné číslo Poznámka: Nastavenie ďalších katastrálnych území pri skelete správnych hraníc pokračuje položkami (maximálne 5 k.ú.), pri jednom k.ú. bude vyplnená iba položka 215. Ak je potrebné doplniť viac k.ú., je potrebné opraviť polohu ďalšieho skeletu a doplnenie ďalšieho k.ú. priamo vo výkrese mapového listu. Obdobne sa dopĺňajú nastavenia ďalších tried presností položkou a meračských metód položkou

7 Úpravy textu parcelných čísiel pri zalistovaní Príloha č.2 Text parcelného čísla sa umiestni v strede parcely. Symbol druhu pozemku sa umiestni nad textom vo vzdialenosti rovnajúcej sa výške textu. Priorita úprav textov parcelných čísiel s ohľadom na nedostatok miesta pre jeho umiestnenie je daná nasledovným poradím: parcela obsahujúca jeden symbol: 1. parcelné číslo v strede parcely, 2. parcelné číslo vyvedené šípkou, 3. zmenšenie textu parcelného čísla do hodnoty maximálne 1,1 mm. parcela obsahujúca viac symbolov v zastavaných plochách: 1. hlavná budova, 2. iná plocha tej istej parcely, 3. vyvedenie parcelného čísla šípkou, 4. zmenšenie textu do hodnoty 1.1 mm, parcela pri ráme ML: 1. parcelné číslo v strede parcely, 2. vyvedenie parcelného čísla dovnútra ML, 3. zmenšenie textu parcelného čísla do hodnoty maximálne 1.1 mm, 4. vyvedenie parcelného čísla za rám ML. Vzory umiestnenia textov v úzkych parcelách s ohľadom na druh pozemku: 7
