1 ULTRA RIB 3 POTRUBNÍ SYSTÉM S PLNÝMI ŽEBRY NOVÉ GENERACE Ultra Rib 3 PP SN 10 SN 12 SN16 Environment is our challenge

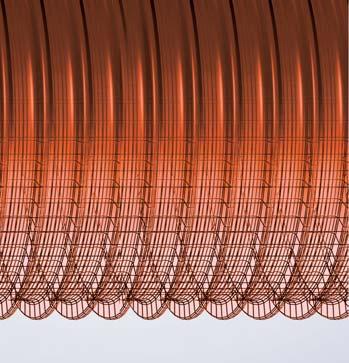

2 OSVĚDČENÁ KONSTRUKCE STĚNY S PLNÝMI ŽEBRY S JEŠTĚ SILNĚJŠÍ ZÁKLADNÍ STĚNOU NOVÁ ŘADA ULTRA RIB 3 Lety prověřená konstrukce stěny s plnými žebry je nově vyráběna v provedení se zesílenou základní stěnou, která reflektuje současný trend odklonu od tenkostěnných korugovaných konstrukcí a zvýšenému zájmu investorů o plnostěnnou konstrukci stěny. Elmo-trade však podle vlastních zkušeností a nezávislých testů stále preferuje konstrukci stěny s plnými žebry pro její nepřekonatelnou těsnost při deformaci a vyosení spoje. Další výhodou je pak jednodušší montáž díky dvojhrdlým tvarovkám se sníženým nárokem na lidský faktor při zkracování a následnému spojování trub. U nové řady Ultra Rib 3 jsme spojili nové trendy s původními výhodami a vyvinuli produkt, který splní ty nejpřísnější kritéria. MATERIÁL Vynikající technické vlastnosti námi používaných neplněných PP blokových kopolymerů, ve spojení s důmyslně konstruovanou stěnou, zřetelně předčí běžná plastová potrubí. Pozoruhodné jsou obzvláště následující charakteristiky těchto vysoce kvalitních materiálů: vysoký rozsah provozních teplot (-20 C až +90 C) vysoká chemická odolnost (ph 2 až ph 12) vysoká odolnost proti otěru Otěr trubky podle metody Darmstadt Rozsahy provozních teplot Otěr [mm] KAMENINOVÁ TRUBKA BETONOVÁ TRUBKA PVC-U-TRUBKA Techn: Univerzita Darmstadt Pracovní cykly Zdroj: Montel Teplota ( C) 2

3 PROVOZNÍ NÁKLADY Vynikající odolnost proti otěru a velmi hladká vnitřní stěna (drsnost k = 0,007 mm) umožňují dlouhé vyplachovací a kontrolní intervaly. Současně dochází díky sníženému vyplachovacímu tlaku k úspoře energie a vody, neboť se zde téměř nevyskytují žádné usazeniny. Mimořádně dlouhá životnost (100 let) našich potrubních systémů umožňuje dlouhé časové odpisy podle LAWA a dlouhodobé plánování rozpočtu. HOSPODÁRNOST Stavební délka až do 6 metrů, vysoká kruhová tuhost podle DIN EN ISO 9969 od SN 10 do SN 16 a snadná manipulace díky nízké vlastní hmotnosti, zajišťují rychlé, bezpečné a ekonomické zabudování. U potrubí SN 16 je možné bezpečně přenést provozní zatížení z komunikace dokonce i při krytí pouze 0,5 m. Při použití plastových šachet se navíc ušetří za zjednodušenou montáž a manipulaci. HYDRAULIKA Hydraulický potenciál je díky skutečně využitelné světlosti potrubí o 20 % vyšší ve srovnání s hladkým potrubím, kde uváděné dimenze jsou venkovní. Kromě toho zvyšuje nepatrná drsnost stěn s k 0,007 mm výkonnost našich potrubních systémů v porovnání s tradičními potrubími z betonu a kameniny. TĚSNOST Veškeré kanalizační systémy na trhu splňují požadavky na těsnost podle ČSN EN Rozdíly se však projeví v okrajových podmínkách, kdy je potrubí zdeformované anebo je spoj vyosený. Nejvíce kritické místo je u napojení potrubí do šachet, kde se projeví výhody masivního těsnění umístěného mezi žebry. Podle nezávislých testů, které si nechala dělat provozní společnost Veolia se zjistilo, že potrubí Ultra Rib má zdaleka nejlepší těsnost v kritických případech a výrazně překonalo v tomto ohledu potrubí s hladkou stěnou. Použitím speciálních těsnicích kroužků se vyloučí chyby již při pokládce. Symetrický těsnicí kroužek je umístěný mezi žebry, čímž je dokonale zajištěný vůči posuvu. Díky svému zvláštnímu průřezu zabezpečuje spolehlivé utěsnění potrubního systému jak proti úniku, tak proti vniku cizích látek. Možnost použití svařovacího kroužků staví tento systém na absolutní špičku mezi kanalizačním potrubím. Optimální usazení symetrického těsnění 3

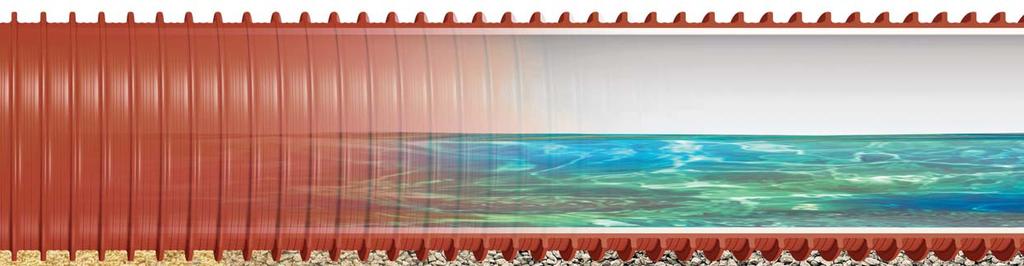

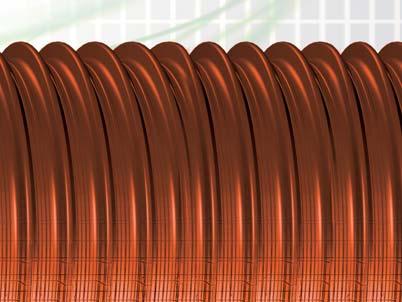

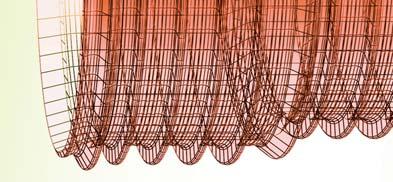

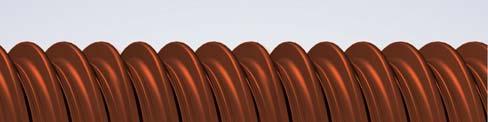

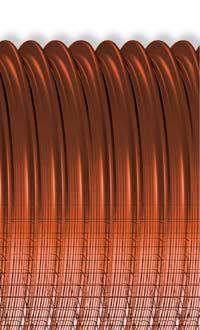

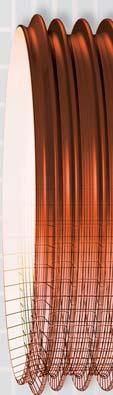

4 Ultra Rib 3 PP SN10, SN 12 a SN16 SYSTÉM STANOVUJÍCÍ MĚŘÍTKO NA KANALIZAČNÍ POTRUBÍ OPTIMÁLNÍ KONSTRUKCE STĚNY Potrubí Ultra Rib s homogenní stěnou zesílenou plnými žebry, dokazuje již 20 let, že díky optimálnímu materiálovému využití je možno vyrobit potrubní systém, který je z technického a ekonomického hlediska nepřekonatelný. Ultra Rib 3 Konstrukce stěny je navržena s důrazem na ekologicky úsporné využívání surovin, ale zároveň dostatečně robustní, aby odolávalo provozování po dobu 100 let. Nově vyvinuté potrubí Ultra Rib 3 s robustnější stěnou bez problému vydrží i ta nejtěžší zatížení a současně při běžných podmínkách téměř eliminuje lidský faktor při nekvalitní pokládce. Zesílením konstrukce se ještě zlepšila již velmi dobrá osová tuhost trub. Díky efektivně navržené konstrukci stěny s plnými žebry a použití prvotřídního granulátu s vysokým modulem pružnosti, nezvýší použití tohoto nového typu potrubí výrazně rozpočet stavby. Stav při zátěžové zkoušce: Těsnost 100 % při deformaci až 50 % 4

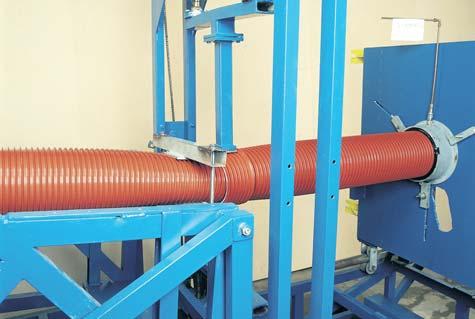

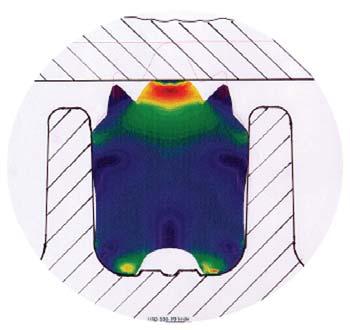

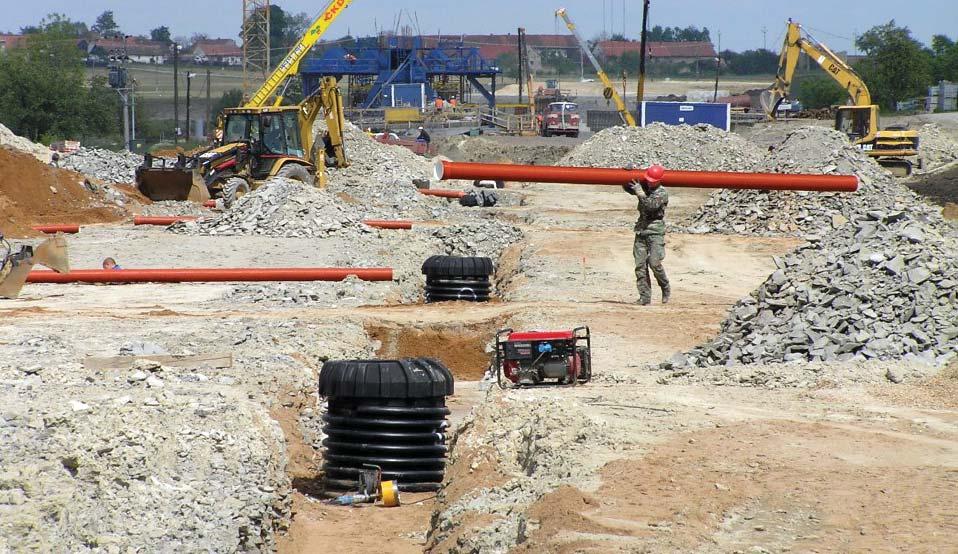

5 Od stavby dálnice D 11 v roce 2005 se stalo potrubí Ultra Rib 2 a Ultra Cor etalonem pro odvodnění dopravních staveb v rámci staveb ŘSD Dlouhodobé statistiky z měření prováděných při zkouškách těsnosti prokazují, že jedinečná patentová konstrukce Ultra Rib je díky plným žebrům, v kombinaci s masivním těsněním, nejspolehlivějším kanalizačním potrubím. Díky této spolehlivosti a s výrazně robustnější základní stěně, v porovnání s běžnými korogovanými systémy z PP, je Ultra Rib dlouhodobě nejpoužívanější potrubí pro hlavní kanalizační řady v ČR s referencemi překračujícími 1000 km instalovaných řadů. Možnost využití větších frakcí snižuje náklady na obsypový materiál a zlepšuje výsledky samotné pokládky. Obsypový materiál obsahující větší frakci drceného kameniva mají při shodném zhutnění vyšší modul přetvárnosti a tím poskytují potrubí lepší oporu. Maximální velikost zrn kameniva pro obsyp potrubí Stavební DN Podklad a trubky z plastu Ultra Rib PP materiál běžné překrytí SN10 + SN16 Další výhody při pokládce spočívají nejen v možnosti využití všech tříd zrnitosti podle DIN EN 1610, nýbrž také i téměř stoprocentním zvýšení maximální zrnitosti u lomených materiálů. Výkopek s oblými zrny Drcené kamenivo 200 DIN EN mm 45 mm > 200 DIN EN mm 45 mm < 900 DIN EN mm 20 mm VÝHODY kruhová tuhost až do SN 16 životnost 100 let rezerva v síle stěny proti poškození možnost svařování svařovacím kroužkem včetně tvarovek a šachet při použití svařovacího kroužku odolnost vůči vnitřnímu přetlaku až do 2,4 bar u SN 16 minimální překrytí již od 50 cm u SLW60 kvalitní sortiment vstřikovaných tvarovek možnost použití větší frakce drceného kameniva minimalizace stavebních nákladů díky nízké hmotnosti vysoká rázová odolnost a houževnatost vysoká chemická odolnost (ph 2 až ph 12) rozsah provozních teplot: -20 C až +60 C možnost proplachování vysokým tlakem až do 120 bar bohaté reference z dopravních staveb v rámci ŘSD 5

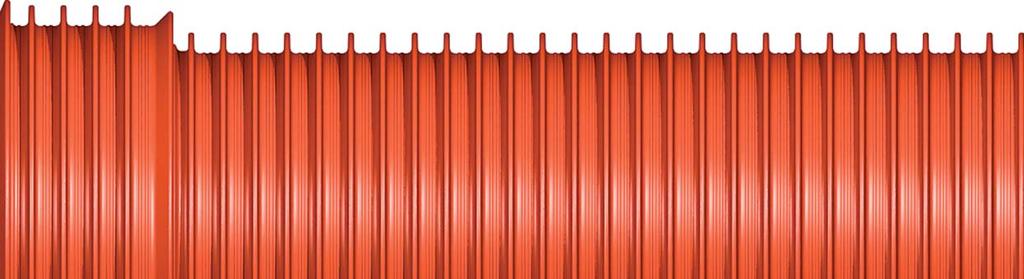

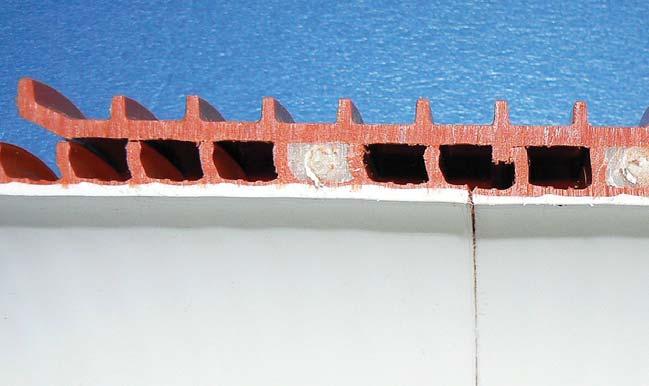

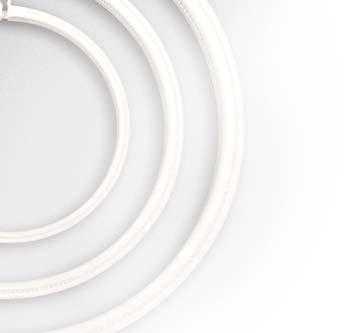

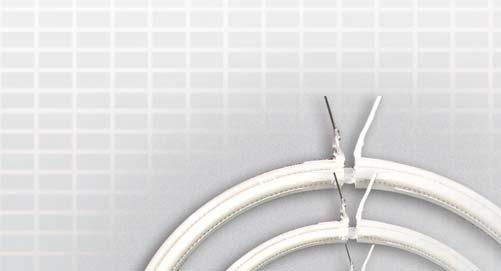

6 Ultra Rib 3 SVAŘOVACÍ KROUŽEK ŘEŠENÍ DO EXTRÉMNÍCH PODMÍNEK UNIVERSÁLNÍ POUŽITÍ S MAXIMÁLNÍ TĚSNOSTÍ V náročných podmínkách se bez tohoto řešení neobejdete. Ve strmých svazích, v ochranných pásmech vodních zdrojů, nebo při odvádění průmyslových odpadních vod potřebujete řešení bez slabých míst - spojů a těsnění. Svářecí kroužek představuje naprostou inovaci pro gravitační kanalizace a v kombinaci s plastovými šachtami nastavuje laťku životnosti kanalizací hodně vysoko. Životnost kanalizace není tak limitována životností pryžového těsnění a je rovna životnosti samotného potrubí. Svařovací kroužek umístěný mezi žebra potrubí je možno za krátkou dobu svařit pomocí univerzální svářečky bez zvláštních nároků na čas a vybavení. Vzniklý spoj je odolný vůči působení podélných sil a odolává i krátkodobému tlakovému namáhání (>2,4 bar). 6

7 POSLEDNÍ KROK VE VÝVOJI KANALIZAČNÍCH POTRUBÍ NAVŽDY TĚSNÉ OBLASTI VYUŽITÍ SVAŘOVACÍ TECHNOLOGIE Oblasti s velkým spádem kde hrozí utržení svahu Poddolované území Ochranná pásma vodních zdrojů Průmyslové a chemické kanalizace Do míst kde může vzniknout vnitřní přetlak až do 2,4 bar Úseky kanalizací kde bude v budoucnu velice obtížný přístup nebo kanalizační řady zásadního významu Svařovaný potrubní spoj VÝHODY spojení odolné vůči působení podélných sil vysoká těsnost (> 2,4 bar) jednoduchá manipulace téměř žádné zvýšené náklady na pokládku možno svářet univerzální svářečkou rychlá a hospodárná pokládka krátká svářecí doba možnost pokrýt širokou rozměrovou řadu dimenzí DN 150 až DN 2000 společně s integrovaným elektrosvařovacím spojem u potrubí Uporol 7

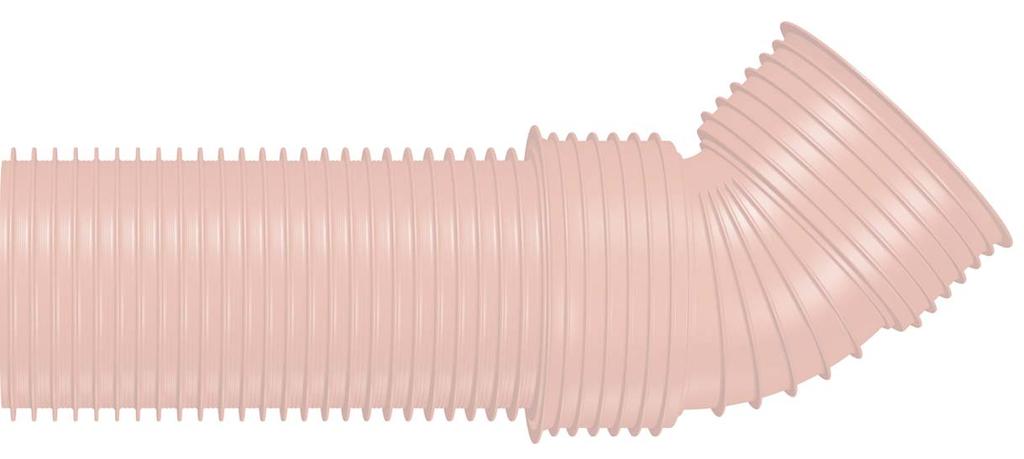

8 DODÁVANÝ SORTIMENT Ultra Rib 3 Kanalizační potrubí Ultra Rib 3 PP SN 10, ČSN EN 13476, s hrdlem Kanalizační potrubí Ultra Rib 3 PP SN 12, ČSN EN 13476, s hrdlem DN da Da t L S mm mm mm mm mm min , , , , , , , ,6 DN da Da t L S mm mm mm mm mm min , , , , , , , ,7 Kanalizační potrubí Ultra Rib 3 PP SN 16, ČSN EN 13476, s hrdlem Kolena UR3 15, 30, 45 DN da Da t L S mm mm mm mm mm min , , , , , , , ,9 DN L L1 t Hmotnost mm mm mm Kg/ks , , , , , , , , , , , ,4 8

9 TVAROVKY Ultra Rib 3 Přesuvná objímka UR3 Přechod UR3 na KG hrdlo DN L Hmotnost mm Kg/ks , , , ,4 DN t L Hmotnost mm mm Kg/ks , , , ,5 t L Dvojitá objímka UR3 Přechod UR3 na KG dřík DN DN t L Hmotnost mm mm Kg/ks , , , ,5 DN t L Hmotnost mm mm Kg/ks 250 Na poptávku 300 Na poptávku 400 Na poptávku 500 Na poptávku Odbočka na hladké potrubí Záslepka UR3 do hrdla potrubí DN DN1 t L t1 l1 Hmotnost mm mm mm mm mm Kg/ks , , ,0 400 * ,5 500 * ,8 500 * ,8 * Odbočky jsou ručně svařovány DN L Hmotnost mm Kg/ks , , , ,0 9

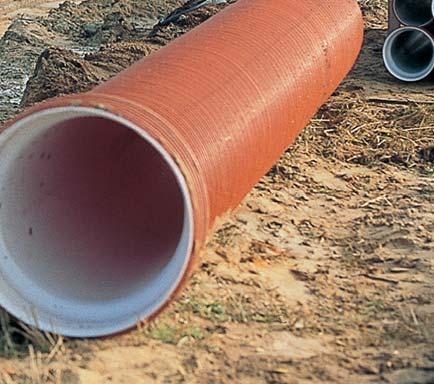

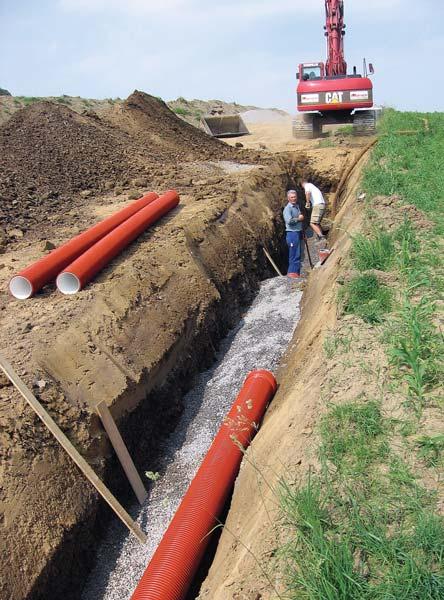

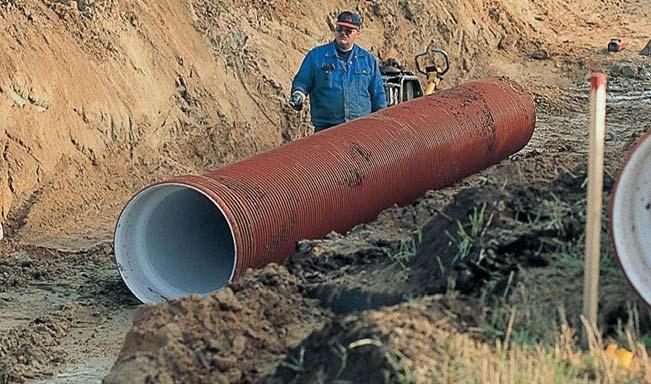

10 POKLÁDKA OBECNĚ Potrubní systém Ultra Rib 3 se musí pokládat v souladu s ČSN EN Díky velmi silné konstrukci stěny potrubního systému Ultra Rib 3 je instalace velmi usnadněna, a to zejména proto, že lze znovu použít zeminu z výkopu. Přesto je ale potřeba zajistit, aby zeminu bylo možno zhutnit v souladu s požadavky projektu. DNO VÝKOPU NOSNÉ LOŽE A OBSYP Nosné lože má chránit potrubí před nerovnostmi a zajišťovat, aby potrubí dostalo jednotnou a rovnoměrnou podkladovou vrstvu. K vyrovnání a obsypu je možno použít již existující zeminu. K tomu je pouze nutné, aby se zemina dala zhutnit tak, aby byly splněny požadavky projektu. Zemina nesmí být zmrzlá. Zemina nesmí obsahovat ostré kaménky nad maximální zrnitost, které by potrubí poškodily. Ani dno výkopu nesmí být zmrzlé. Případný sníh, led nebo kaménky je třeba odstranit před položením nosného lože. ky ze dřeva nebo jiného materiálu. Došlo by k jejich trvalému protlačení do stěny potrubí. hrdla nebyla zatížena potrubí po pokládce pevně drželo, aby se neposouvalo při zasypávání, při vztlaku nebo pojezdu hutnících mechanizmů potrubí bylo dostatečně podepřeno po stranách, aby se zabránilo nepříznivým deformacím před započetím obsypávání potrubí je nutné ručně napěchovat obsypový materiál pod potrubí a vytvořit tak tzv. klíny, tím se potrubí zároveň zafixuje proti posunutí při dalším strojním hutnění. Musí být rovné. Může se urovnávat jen lopatou s hladkým ostřím. Musí být přesně tak široké, aby byla možná předepsaná zhutnění po obou stranách potrubí. Nosné lože se pokládá či uvolňuje a vyrovnává v takové tloušťce, která je vhodná pro rozměry trubek a vytvarování dna. OBSYP S obsypem se začíná, když je pokládka zkontrolována a schválena. Udělá-li se výkop širší, zvýší se zatížení potrubí zeminou; udělá-li se užší, dochází k redukci nosnosti vedení z důvodu špatného zhutnění po stranách vedení. Šířka rýhy se řídí podle ČSN EN Tloušťka nosného lože u rovného dna -100 mm u dna s kameny -150 mm Před pokládkou potrubí je třeba nosné lože zhutnit. Plastové potrubí se při zatížení v zemi deformuje. Proto je nutné, aby se k zahazování použil vhodný materi- Při pokládce vedení je potřeba, aby: TùRKOVÁ V PL PÍSEK potrubí bylo podepřeno rovnoměrně po celé délce ;;; V žádném případě se nesmí pod 10 potrubím nechat příčné podklad-

11 POKLÁDKA ál, který se zhutňuje opatrně až k obou stěnám výkopu tak, aby mělo potrubí dostatečnou postranní podporu. Obsyp pokračuje minimálně 10 cm nad vrchol vedení. Pro náležité zhutnění zeminy je důležité, aby tloušťka vrstev mezi jednotlivými zhutněními byla přizpůsobena použité metodě: Při mechanickém zhutnění nesmí být vrstva volné zeminy větší než 30 cm. Aby nedošlo k poškození potrubí, je třeba vykazovat velkou opatrnost při mechanickém hutnění prvních cm těsně nad vedením. Podle ČSN EN 1610 je možné hutnit těžkými mechanizmy až tehdy, kdy je nad vrcholem potrubí 30 cm vrstva obsypu. Dbejte na to, aby se potrubí při stlačení nepoškodilo. Zemina se nesmí vyklápět přímo na vedení, ale zahazovat opatrně mezi každým zhutněním vrstvou o tloušťce nejvýše 30 cm, což odpovídá asi 20 cm tloušťce vrstvy po zhutnění. Při ručním hutnění je nejvyšší možná vrstva volné zeminy cm. Pro zhutnění jedné vrstvy by se daný úsek měl zhutnit minimálně třikrát. Obsah vody ve výplni hraje při hutnění důležitou roli. Je-li silně vysušená, je možné ji eventuálně zvlhčit, ale množství vody je třeba pečlivě stanovit na základě geotechnické úvahy. Štěrk je možno zhutnit vodou, která se ale musí odstranit - buď odteče skrze původní zeminu nebo se musí vypumpovat. ZÁSYP VÝKOPU Vyhloubená zemina se může použít znovu pro zasypání výkopu. Mimo zpevněných ploch je hutnění nutné pouze v případě, je-li možné předpokládat další zatěžování. 11

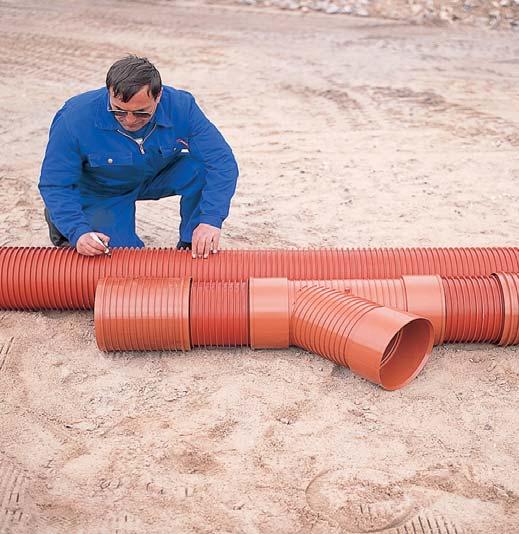

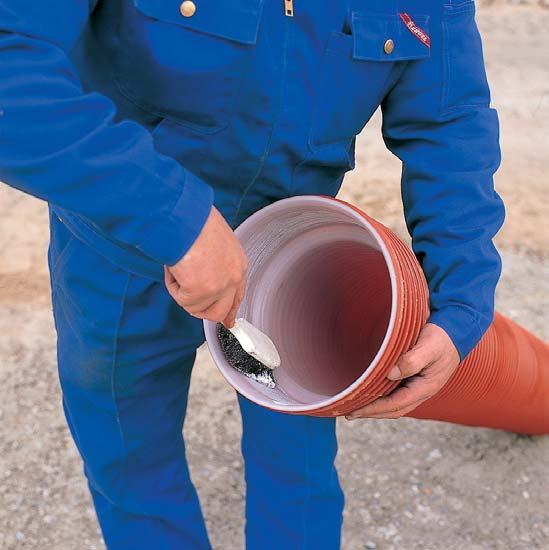

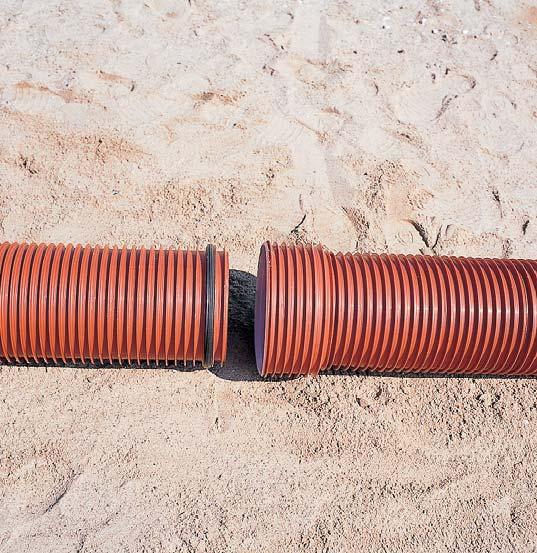

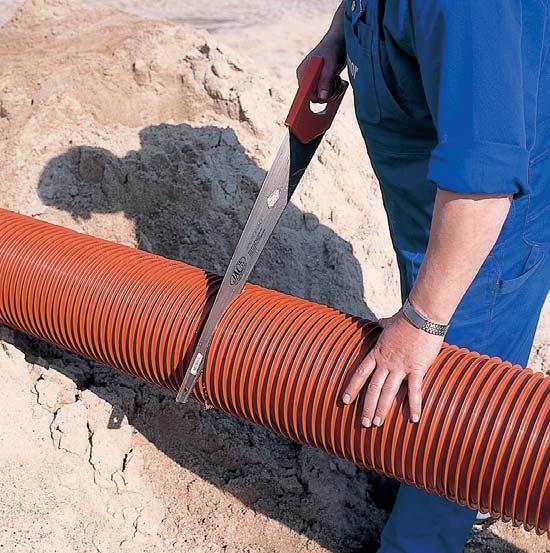

12 INSTRUKCE PRO MONTÁŽ 1 2 Těsnící kroužek se nasazuje mezi druhé a třetí žebro. Mazivo se nanáší na vnitřní stranu hrdla. 3 4 Potrubí se řeže jemno-zubou pilou ve žlábku mezi žebry. Ostré hrany se následně odstraní. Odbočky, které se montují na již existující vedení, je třeba napřed smontovat s 2 kusy potrubí s přesuvnými objímkami. Délka se vyznačí na existující vedení. Vedení se vyřízne a nová odbočka se vsadí do vyříznuté mezery. Napojení na stávající vedení se provede přesunutím přesuvných objímek. Navrtávací sedla doporučujeme používat od dimenze DN 300 a vždy spolu s originálním vrtákem pro konkrétní typ sedla. 12

13 TV-INSPEKCE OTEVŘENÉ SPOJE V níže uvedené tabulce jsou ukázány spáry (5-8 mm) ve správně sestaveném spoji Ultra Rib 3. Běžně se akceptuje jen správně spojené potrubí. 8,0 ø 560 Když se potrubí Ultra Rib 3 přeřezává kvůli spoji, musí se tak dít v drážce mezi žebry, čímž se dosáhne správného spojení. (obr. 1). Obr. 1 Správné spojení v potrubí Ultra Rib 3 Pokud dojde k nesprávnému zkrácení potrubí, mohou vzniknout větší spáry, aniž by kvůli tomu musel spoj netěsnit. 64,0 ø 560 Přesto závisí především na rozhodnutí místního investora, na jaké úrovni bude zařízení odevzdáno. Z našeho pohledu je rozevření spojů do 1/10 dy akceptovatelné Obr. 2 Otevřený spoj 1 Spoj roztažený 1/10 dy Spoj na obr. 3-1/6 dy je třeba vyřadit, protože těsnost spoje nelze garantovat. ø ,0 Průměr Správné spojení 1/10xd i 1/6xd i mm mm mm mm Obr. 3 Otevřený spoj 2 Spoj roztažený 1/6 dy 200 5,0 25,0 38, ,0 39,0 49, ,0 36,0 57, ,0 51,0 81, ,0 64,0 101,0 13

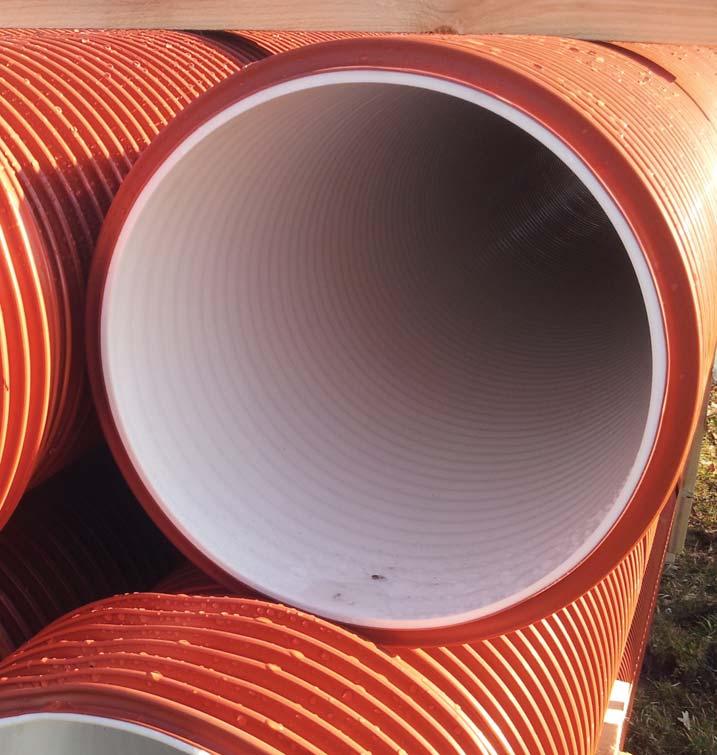

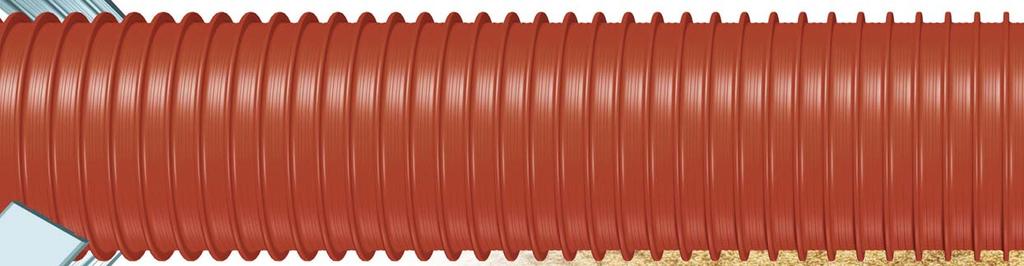

14 REFERENČNÍ PROJEKTY ULTRA RIB 3 Projekt kanalizace celkem m Bolina 5568 m Borovnice 3888 m Dambořice 3384 m Dolní Dobrouč 3528 m Heraltice 2376 m Hnátnice 6336 m Hronov - Zbečník 2506 m Chleby - Draho 1584 m Podkováňsko 2178 m Střítež 1764 m Tatenice - Třebařov m Celkový součet metrů m 14

15 15

16 ANALÝZA VIDEOINSPEKCÍ Náš servis spočívá v poradenství, podpoře analýz, společném stanovení potřeb a vypracování řešení, které bude optimální z hlediska vynaložených nákladů. SERVIS NA STAVENIŠTI Přímo na staveništi Vám můžeme poskytnout instruktáž, zaškolení k výrobku na místě samém, poradenskou činnost a přítomnost odborného pracovníka při první pokládce potrubí. DODÁVKA PŘÍMO NA STAVENIŠTĚ Potřebné trubky a doplňkové materiály pro naše systémy Vám na přání dodáme přímo na staveniště v dohodnutém termínu. TECHNICKÉ PORADENSTVÍ V průběhu přípravy projektu Vám pomůžeme se statickým výpočtem a návrhem uložení potrubí. ZAPŮJČENÍ NÁŘADÍ Pro naše zákazníky poskytneme formou zápůjčky veškeré nářadí potřebné k instalaci. ZAKÁZKOVÁ VÝROBA Na přání zákazníka můžeme v našem závodě zkonstruovat a přesně na míru vyrobit dohodnuté výrobky. Elmo-trade s.r.o. Jihlavská 823/78, Praha 4 Tel.: Fax: E mail: info@elmotrade.cz ELMO-TRADE je nový název spolecnosti MAINCOR, která se v roce 2016 stala součástí skupiny ELMO-PLAST. Díky tomuto sloučení vám můžeme nabídnout ještě širší portfolio výrobků a stejný technický servis a kvalitu, na kterou jste u nás zvyklí. UR3-04/ W
