POTRUBÍ PRO ODVODNĚNÍ DOPRAVNÍCH STAVEB

Transkript

1 POTRUBÍ PRO ODVODNĚNÍ DOPRAVNÍCH STAVEB Ultra Rib 2 PP SN10 Ultra Rib 2 PP SN16 Uporol PE-HD/PP SN 4,8 UltraCor PP SN12 DN mm DN mm DN mm DN mm Environment is our challenge

2 Ultra Rib 2 PP SN 16 Ultra Rib 2 PP SN 10 ULTRA RIB 2 PP, SN 10, 12, 16 německá rozměrová řada dle DIN DN mm Ultra Rib 2 PP SN 12 TECHNICKÉ PARAMETRY POTRUBÍ: Žebrované potrubí z PP, SN 10 a SN 16, rozměrová řada dle DIN Kruhová tuhost (dle ISO 9969) min SN 10, 12 nebo SN 16 kn/m 2 PP b Konstrukce stěny potrubí Žebrovaná konstrukce (plné žebro v řezu stěny) s masivním profilovaným těsněním Způsob spojování Na hrdla, výroba hrdel metodou in-line socketing, hrdlo je při výrobě vytlačováno z trubky samotné, nikoli navařeno Způsob výroby tvarovek Vstřikováním do formy (DN mm) Nejlepší výrobek z našeho výrobního programu pro kanalizace. Doporučováno zejména pro splaškové nebo jiné kanalizace s nejvyššími nároky na kvalitu. Nejrobustnější plastové potrubí s profilovanou stěnou na trhu síla stěny výrazně silnější než u běžné korugované konstrukce. Limit síli stěny 3 mm splňuje již u DN 150 mm. Verze SN 16 vhodná do úseků s malým krytím od 50 cm Výborné parametry těsnosti při deformaci spoje, dvojnásobně převyšuje požadavky normy. Výrazně lepší parametry v testech rázové odolnosti, odolnosti proti prorůstání kořenů a prolomení stěny při zátěži. Robustnější gumové profilované těsnění zaručující delší životnost spoje a dokonalou těsnost. Možnost nahrazení pryžového těsnění svařovacím kroužkem, čímž se dosáhne 100 % těsnosti s prodlouženou životností spoje. 2

3 TECHNICKÉ PARAMETRY POTRUBÍ: UltraCor PP SN 12 ULTRA COR PP, SN 12 německá rozměrová řada dle DIN DN mm Potrubí s korugovanou stěnou z PP SN 12, rozměrová řada dle DIN Kruhová tuhost (dle ISO 9969) min SN 12 kn/m 2 PP b Barva Modrá venkovní stěna, bílá vnitřní stěna Způsob spojování Na hrdla, výroba hrdel metodou in-line socketing, hrdlo je při výrobě vytlačováno z trubky samotné, nikoli navařeno Konstrukce stěny potrubí (DN ) Korugovaná dvojstěnná konstrukce (duté žebro v řezu stěny) Způsob spojování Na hrdla, výroba hrdel metodou in-line socketing, hrdlo je při výrobě vytlačováno z trubky samotné, nikoli navařeno Doporučováno zejména pro dešťové kanalizace. Vysoká kruhová tuhost SN 12 kn/m 2. Splňuje podmínky min. síly základní stěny 3 mm u všech dimenzí Dostupné až do dimenze DN 600. Příznivá cena 3

4 UPOROL PE- HD/PP rozměrová řada dle DIN DN mm Uporol PE-HD/PP SN 4-16 TECHNICKÉ PARAMETRY POTRUBÍ: Potrubí z PE HD spirálovitě ovíjené PP profilem rozměrová řada dle DIN Kruhová tuhost (dle ISO 9969) SN 4- SN 16 kn/m 2 PE-HD /PP profil Konstrukce stěny potrubí Profilovaná konstrukce stěny potrubí žebro je tvořeno profilem kruhového průřezu spirálovitě navinutým okolo základní stěny potrubí. Tento profil je dvojstěnný vnitřní profil z polypropylénu je při navíjení koextrudován (obalen) polyetylénem Doporučováno zejména pro dešťové a smíšené kanalizace velkých průměrů s vysokými nároky na kvalitu a těsnost. Flexibilita výroby umožňuje vyrobit různé konstrukce stěny s vysokou kruhovou tuhostí a extrémně silnou sílou stěny. Speciální konstrukce stěny se spirálovitým vinutím z PP mé dobrou osovou tuhost a odolnost proti proražení. Vhodné pro propustky a do úseků s malým krytím od 80 cm Možnost volby spojení pomocí pryžového těsnění nebo pomocí integrovaného elektro-svařovacího spoje v hrdle potrubí, čímž se dosáhne 100% těsnosti s prodlouženou životností spoje. Konstrukci stěny je možné definovat přesně podle statického výpočtu zpracovaného výrobcem podle konkrétních podmínek stavby (velké hloubky, vysoká hladina spodní vody atd.). Oblouky je možné vyrobit z plnostěnného materiálu a tím výrazně prodloužit životnost silně exponovaných míst na abrazi při velkých spádech kanalizace. 4

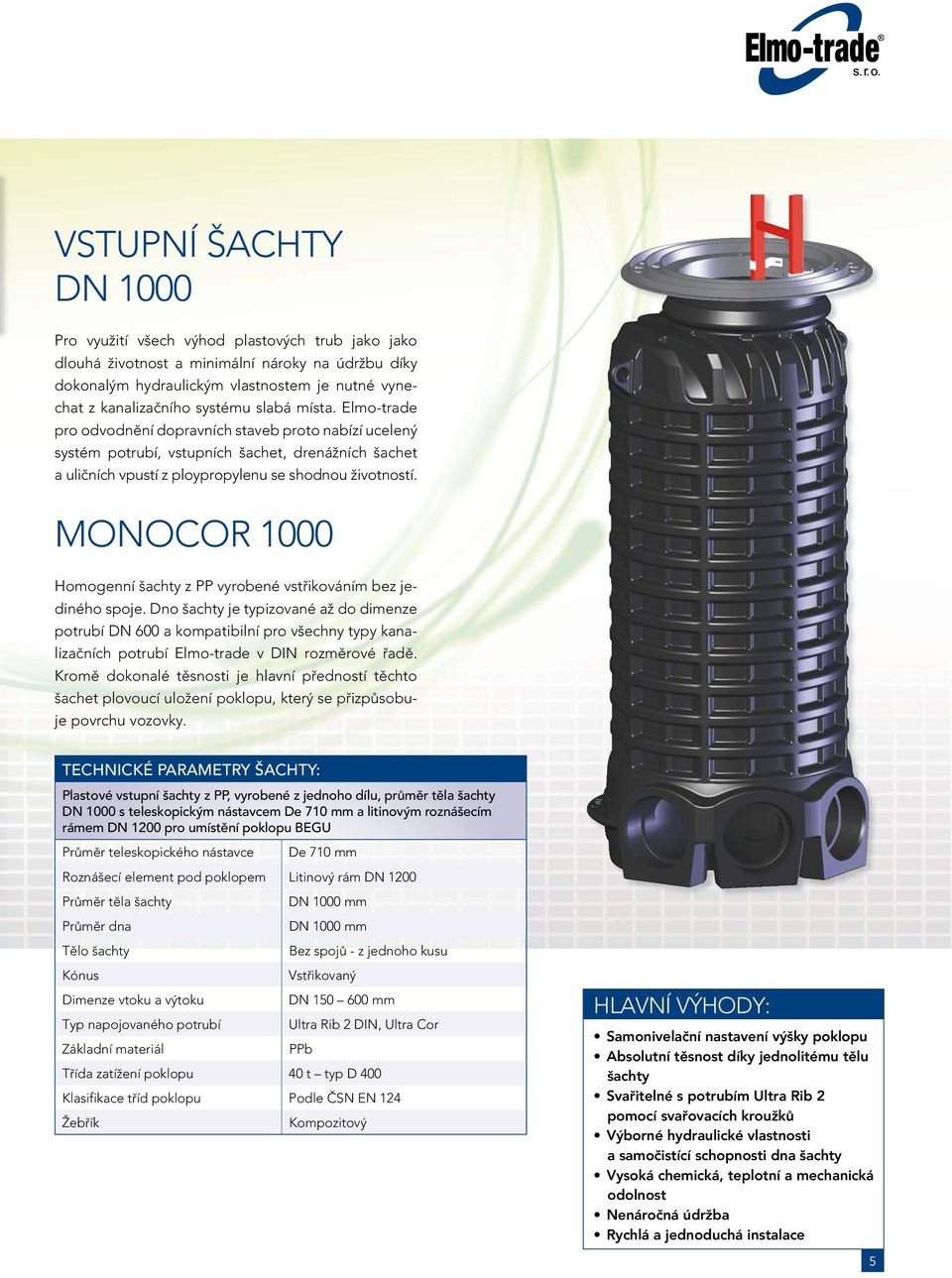

5 VSTUPNÍ ŠACHTY DN 1000 Pro využití všech výhod plastových trub jako jako dlouhá životnost a minimální nároky na údržbu díky dokonalým hydraulickým vlastnostem je nutné vynechat z kanalizačního systému slabá místa. Elmo-trade pro odvodnění dopravních staveb proto nabízí ucelený systém potrubí, vstupních šachet, drenážních šachet a uličních vpustí z ploypropylenu se shodnou životností. MONOCOR 1000 Homogenní šachty z PP vyrobené vstřikováním bez jediného spoje. Dno šachty je typizované až do dimenze potrubí DN 600 a kompatibilní pro všechny typy kanalizačních potrubí Elmo-trade v DIN rozměrové řadě. Kromě dokonalé těsnosti je hlavní předností těchto šachet plovoucí uložení poklopu, který se přizpůsobuje povrchu vozovky. TECHNICKÉ PARAMETRY ŠACHTY: Plastové vstupní šachty z PP, vyrobené z jednoho dílu, průměr těla šachty DN 1000 s teleskopickým nástavcem De 710 mm a litinovým roznášecím rámem DN 1200 pro umístění poklopu BEGU Průměr teleskopického nástavce De 710 mm Roznášecí element pod poklopem Litinový rám DN 1200 Průměr těla šachty Průměr dna Tělo šachty DN 1000 mm DN 1000 mm Bez spojů - z jednoho kusu Kónus Vstřikovaný Dimenze vtoku a výtoku DN mm Typ napojovaného potrubí Ultra Rib 2 DIN, Ultra Cor PPb Třída zatížení poklopu 40 t typ D 400 Klasifikace tříd poklopu Podle ČSN EN 124 Žebřík Kompozitový Samonivelační nastavení výšky poklopu Absolutní těsnost díky jednolitému tělu šachty Svařitelné s potrubím Ultra Rib 2 pomocí svařovacích kroužků Výborné hydraulické vlastnosti a samočistící schopnosti dna šachty Vysoká chemická, teplotní a mechanická odolnost Nenáročná údržba Rychlá a jednoduchá instalace 5

6 ULIČNÍ VPUSTI MONOROAD 400 TECHNICKÉ PARAMETRY ULIČNÍ VPUSTI MONOROAD 400: Plastové uliční vpusti z PP vyrobené z jednoho dílu a s variabilním provedením dna. Průměr dna DN 400 Tělo vpusti bez spojů - z jednoho kusu Dimenze vtoku a výtoku DN 150 Typ napojovaného potrubí Ultra Rib 2 DIN a hladkého KG PPb typ mříže vhodné pro umístění libolné mříže o rozměru 50 x 50 nebo 30 x 50 cm 40 t Klasifikace třídy zatížení ČSN EN 124 D 400 Variabilita dna dno je vyrobenou jako univerzální s dvěma zaslepenými výtoky. Horní výtok se otevře, pokud se zvolí varianta s usazovcím prostorem. Spodní výtok se otevře v případě varianty bez usazovacího prostoru Výškové možnosti vpusť je možno sestavit v několika verzích pro výšky od 0,8-2,5 m Dokonalá hydraulika Absolutní těsnost na výtoku Přesné nastavení výšky díky teleskopickému nástavci Variabilní dno s možností využití usazovacího prostoru Univerzální adapér pro většinu mříží Odolné na pojezd i v případě nepřesné montáže Díky různým výškám prodloužení DN 400 je možné libovně uzpůsobit výšku vpustí až do 2,5 m 6

7 REFERENČNÍ STAVBY SOUPIS REFERENČNÍCH STAVEB ZAHRNUJE DODÁVKY OD ROKU 2001, KDY JSEM DODÁVALI POTRUBÍ POD TĚMITO OBCHODNÍMI ZNAČKAMI: UPONOR CZECH MAINCOR 2016 ELMO-TRADE Dálnice D 1-013, Vyškov-Mořice Rychlostní silnice R 1 - Pražský okruh 512 Dálnice D Mořice Kojetín Rychlostní silnice R 1 - Pražský okruh 513 Dálnice D Kojetín - Kroměříž západ Rychlostní silnice R 1 - Pražský okruh 514 Dálnice D Kroměříž západ - východ Dálnice D Kroměříž východ Říkovice Dálnice D 1 - úsek 18, Měřín Velké Meziříčí Dálnice D 1 - úsek 03, Hvězdonice Ostředek Dálnice D 1 - úsek 06,- Psáře - Soutice Dálnice D Mezno Nová Hospoda Dálnice D /2 rekonst. stávajícího dvoupruhu a čtyřpruhu Dálnice D /A Tábor Soběslav Dálnice D /A Soběslav - Veselí nad Lužnicí Dálnice D /C, Veselí nad Lužnicí Bošilec Dálnice D /III, Borek -Úsilné Dálnice D 5 - stavba 0510/IB, Černice-Útěšice Dálnice D /C, A Dálnice D /2, Osičky- Hradec Králové Dálnice D 47 - Bělotín Hladké Životice Dálnice D 47 - Bohumín - Kudlov Dálnice D 47 - stavby , , 4707 Dálnice D 8 - Řehlovice Rychlostní silnice R 6 - Nové Sedlo Jenišov Rychlostní silnice R 6 - Lubenec - Bošov Rychlostní silnice R 7 - Vysočany Droužkovice Rychlostní silnice R 7 - Droužkovice - N. Spořice Rychlostní silnice R 7 - Sulec Rychlostní silnice R 7 - Bítozeves Vysočany Rychlostní silnice R 55 - Hulín Skalka Silnice - I/10 Vesecko-Hrubý Rohovec Silnice I/11 - Hrádek průtah / Alpine Silnice I/14 - Rtyně v Podkrkonoší - průtah Silnice I/21 - Velká Hleďsebe - obchvat Silnice I/43 - Opatov obchvat Silnice I/44 - Červenohorské Sedlo sever Silnice I/57 - Hladké Životice obchvat Silnice I/58 - Příbor obchvat Silnice II/322 - Chvaletice obchvat Rychlostní silnice R Křelov-Slavonín Rychlostní silnice R4 - Mirotice Třebkov 7
