1 ULTRA SOLID PVC SN 12 KANALIZAČNÍ POTRUBÍ Z PVC-U S PLNOSTĚNNOU KONSTRUKCÍ VYRÁBĚNÉ DLE ČSN EN 1401 Environment is our challenge velmi vysoká kruhová tuhost plnostěnná konstrukce stěny bez vrstvení nízká teplotní roztažnost velmi vysoká osová tuhost

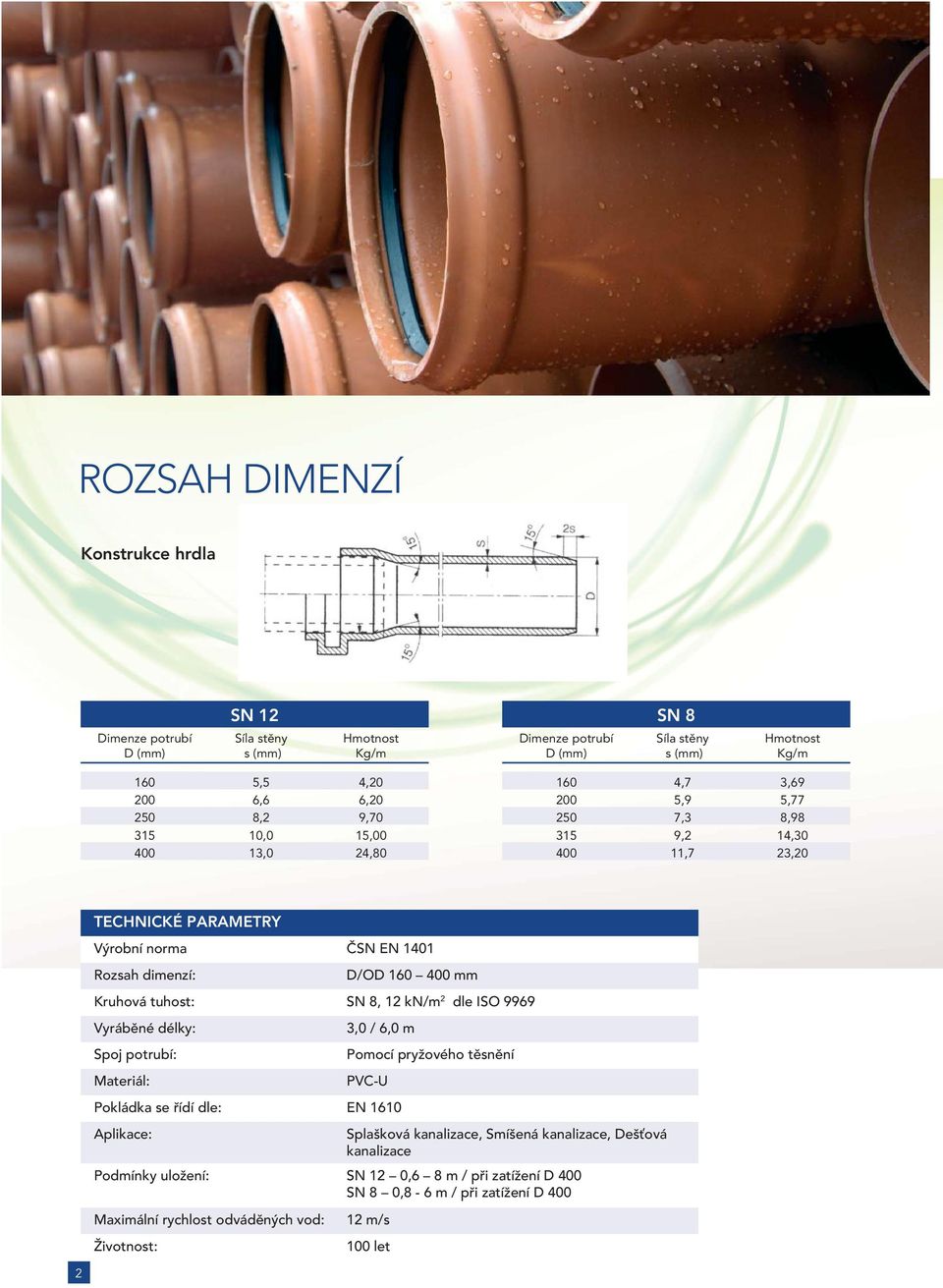

2 ROZSAH DIMENZÍ Konstrukce hrdla potrubí D (mm) SN 12 Síla stěny s (mm) Hmotnost Kg/m potrubí D (mm) SN 8 Síla stěny s (mm) Hmotnost Kg/m 5,5 4,20 6,6 6,20 8,2 9,70 10,0 15,00 13,0 24,80 4,7 3,69 5,9 5,77 7,3 8,98 9,2 14,30 11,7 23,20 TECHNICKÉ PARAMETRY Výrobní norma ČSN EN 1401 Rozsah dimenzí: D/OD mm Kruhová tuhost: SN 8, 12 kn/m 2 dle ISO 9969 Vyráběné délky: Spoj potrubí: Materiál: 3,0 / 6,0 m Pomocí pryžového těsnění PVC-U Pokládka se řídí dle: EN 1610 Aplikace: Splašková kanalizace, Smíšená kanalizace, Dešťová kanalizace Podmínky uložení: SN 12 0,6 8 m / při zatížení D SN 8 0,8-6 m / při zatížení D Maximální rychlost odváděných vod: Životnost: 12 m/s 100 let 2

3 SORTIMENT TVAROVEK SDR 34, PVC-U NEBO PP Dvojitá objímka Koleno Přesuvná objímka Koleno Odbočka 45 D d * * 500 * 500 * * řeší se sedlovou odbočkou Koleno 30 Redukce D d Koleno 45 3

4 FYZIKÁLNĚ MECHANICKÉ VLASTNOSTI PVC-U MECHANICKÉ VLASTNOSTI STANOVENY PŘI TEPLOTĚ 23 C A VLHKOSTI VZDUCHU 50 % Hustota 1 kg/m Nasákavost 0,20 % E-modul krátkodobý E-modul dlouhodobý Napětí na mezi kluzu min 3000 N/mm min 1750 N/mm 35 N/mm Napětí (elastické) 10 % Napětí při přetržení 80 % Modul ohybu Torzní modul Napětí v materiálu při deformaci TEPELNÉ VLASTNOSTI Bod měknutí dle Vicata 80 C Koeficient délkové roztažnosti (20 90 C) Tepelná vodivost při 20 C N/mm 1500 N/mm max.12,5 N/mm 0,06 mm/m C 0,16 W/m C Teplotní odolnost dlouhodobá 60 C, krátkodobá 75 C Třída hořlavosti Barva Dovolený provozní tlak Chemická odolnost ČSN B (nesnadno hořlavý) RAL 8023 oranžovohnědá 0,5 bar viz odolnost PVC-U splaškové vody s ph

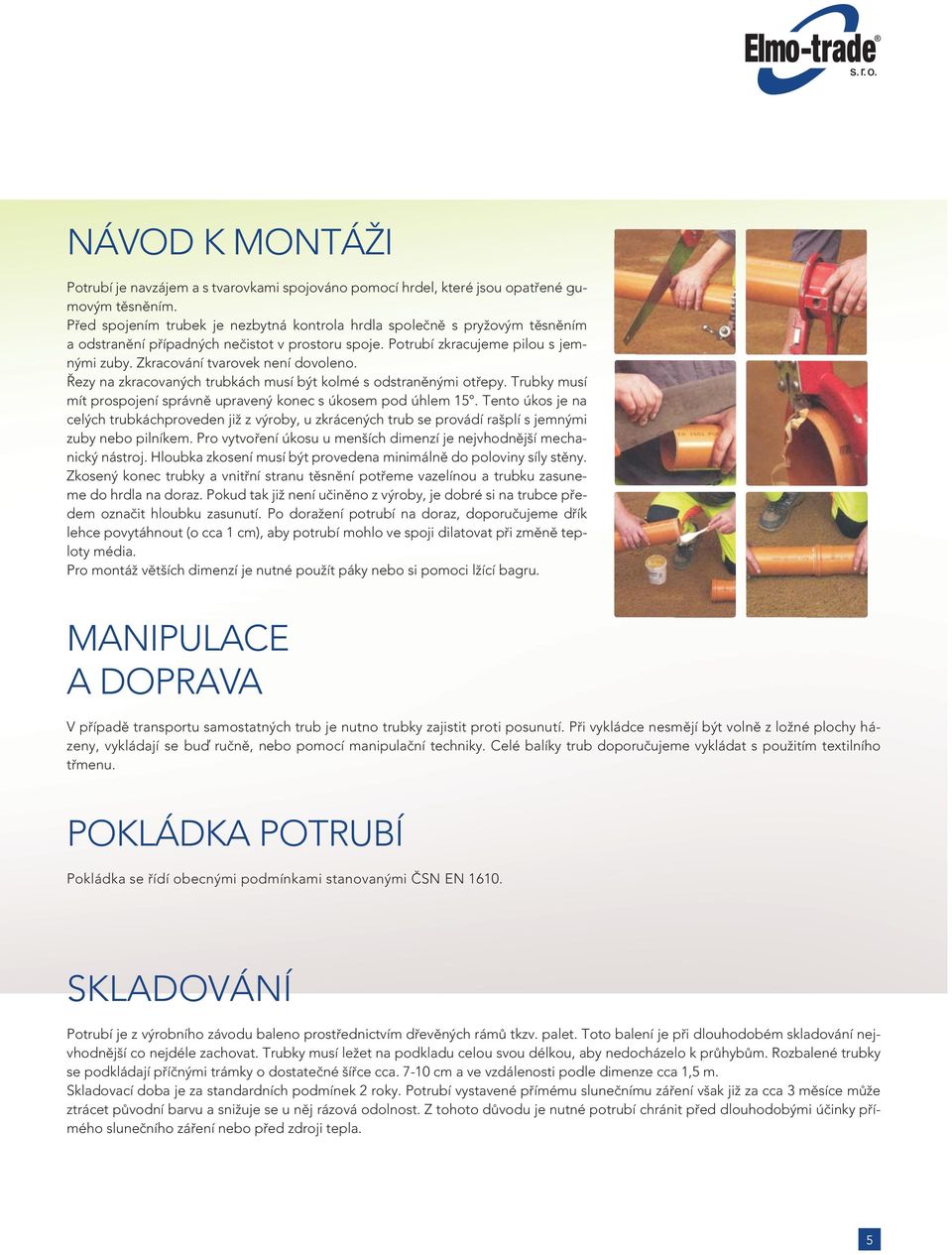

5 NÁVOD K MONTÁŽI Potrubí je navzájem a s tvarovkami spojováno pomocí hrdel, které jsou opatřené gumovým těsněním. Před spojením trubek je nezbytná kontrola hrdla společně s pryžovým těsněním a odstranění případných nečistot v prostoru spoje. Potrubí zkracujeme pilou s jemnými zuby. Zkracování tvarovek není dovoleno. Řezy na zkracovaných trubkách musí být kolmé s odstraněnými otřepy. Trubky musí mít prospojení správně upravený konec s úkosem pod úhlem 15. Tento úkos je na celých trubkáchproveden již z výroby, u zkrácených trub se provádí rašplí s jemnými zuby nebo pilníkem. Pro vytvoření úkosu u menších dimenzí je nejvhodnější mechanický nástroj. Hloubka zkosení musí být provedena minimálně do poloviny síly stěny. Zkosený konec trubky a vnitřní stranu těsnění potřeme vazelínou a trubku zasuneme do hrdla na doraz. Pokud tak již není učiněno z výroby, je dobré si na trubce předem označit hloubku zasunutí. Po doražení potrubí na doraz, doporučujeme dřík lehce povytáhnout (o cca 1 cm), aby potrubí mohlo ve spoji dilatovat při změně teploty média. Pro montáž větších dimenzí je nutné použít páky nebo si pomoci lžící bagru. MANIPULACE A DOPRAVA V případě transportu samostatných trub je nutno trubky zajistit proti posunutí. Při vykládce nesmějí být volně z ložné plochy házeny, vykládají se buď ručně, nebo pomocí manipulační techniky. Celé balíky trub doporučujeme vykládat s použitím textilního třmenu. POKLÁDKA POTRUBÍ Pokládka se řídí obecnými podmínkami stanovanými ČSN EN SKLADOVÁNÍ Potrubí je z výrobního závodu baleno prostřednictvím dřevěných rámů tkzv. palet. Toto balení je při dlouhodobém skladování nejvhodnější co nejdéle zachovat. Trubky musí ležet na podkladu celou svou délkou, aby nedocházelo k průhybům. Rozbalené trubky se podkládají příčnými trámky o dostatečné šířce cca cm a ve vzdálenosti podle dimenze cca 1,5 m. Skladovací doba je za standardních podmínek 2 roky. Potrubí vystavené přímému slunečnímu záření však již za cca 3 měsíce může ztrácet původní barvu a snižuje se u něj rázová odolnost. Z tohoto důvodu je nutné potrubí chránit před dlouhodobými účinky přímého slunečního záření nebo před zdroji tepla. 5

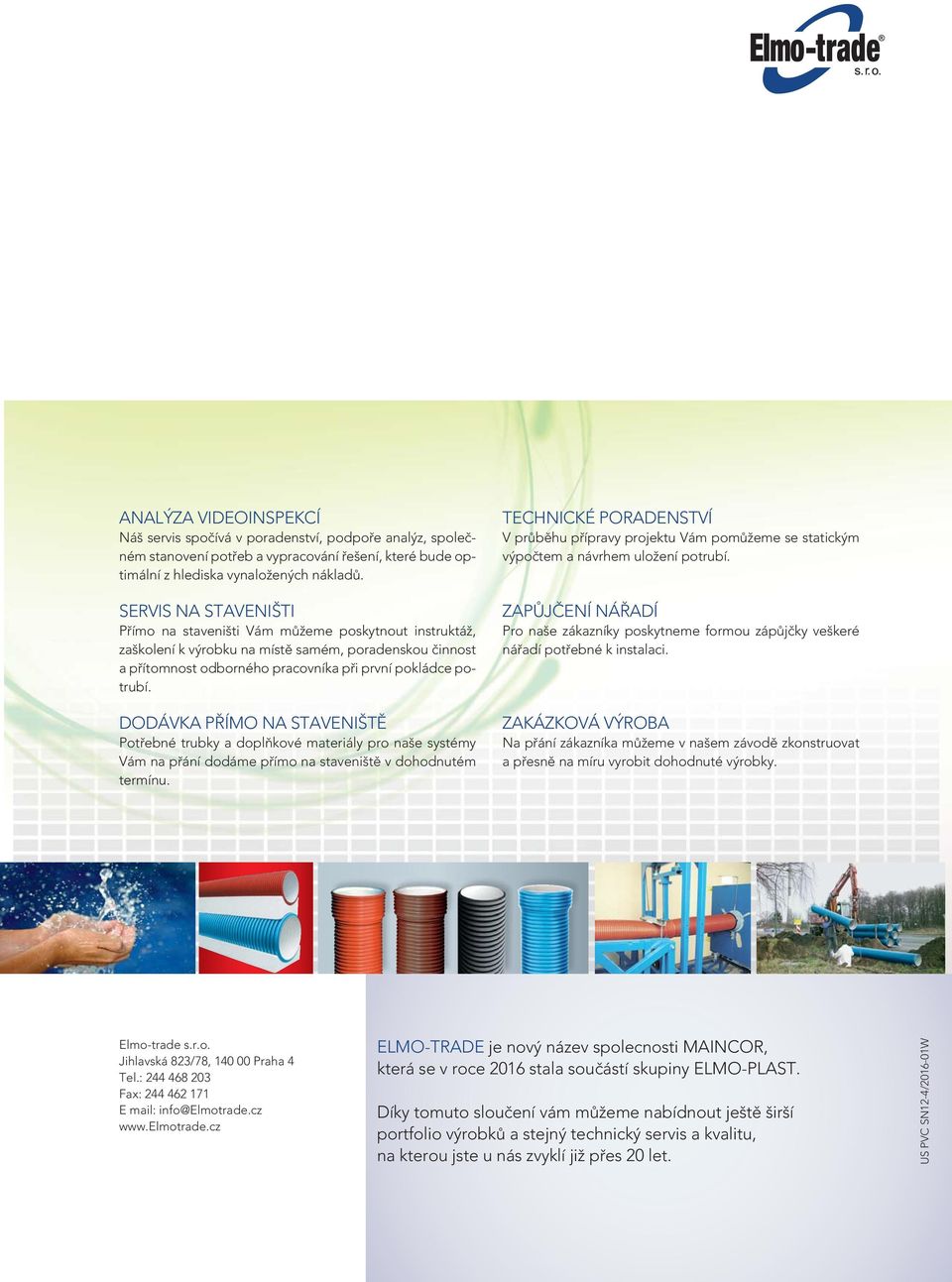

6 ANALÝZA VIDEOINSPEKCÍ Náš servis spočívá v poradenství, podpoře analýz, společném stanovení potřeb a vypracování řešení, které bude optimální z hlediska vynaložených nákladů. SERVIS NA STAVENIŠTI Přímo na staveništi Vám můžeme poskytnout instruktáž, zaškolení k výrobku na místě samém, poradenskou činnost a přítomnost odborného pracovníka při první pokládce potrubí. DODÁVKA PŘÍMO NA STAVENIŠTĚ Potřebné trubky a doplňkové materiály pro naše systémy Vám na přání dodáme přímo na staveniště v dohodnutém termínu. TECHNICKÉ PORADENSTVÍ V průběhu přípravy projektu Vám pomůžeme se statickým výpočtem a návrhem uložení potrubí. ZAPŮJČENÍ NÁŘADÍ Pro naše zákazníky poskytneme formou zápůjčky veškeré nářadí potřebné k instalaci. ZAKÁZKOVÁ VÝROBA Na přání zákazníka můžeme v našem závodě zkonstruovat a přesně na míru vyrobit dohodnuté výrobky. Elmo-trade s.r.o. Jihlavská 823/78, Praha 4 Tel.: Fax: E mail: info@elmotrade.cz ELMO-TRADE je nový název spolecnosti MAINCOR, která se v roce 2016 stala součástí skupiny ELMO-PLAST. Díky tomuto sloučení vám můžeme nabídnout ještě širší portfolio výrobků a stejný technický servis a kvalitu, na kterou jste u nás zvyklí již přes 20 let. US PVC SN12-4/ W
