1 Membránové expanzní nádoby Reflex, Refix

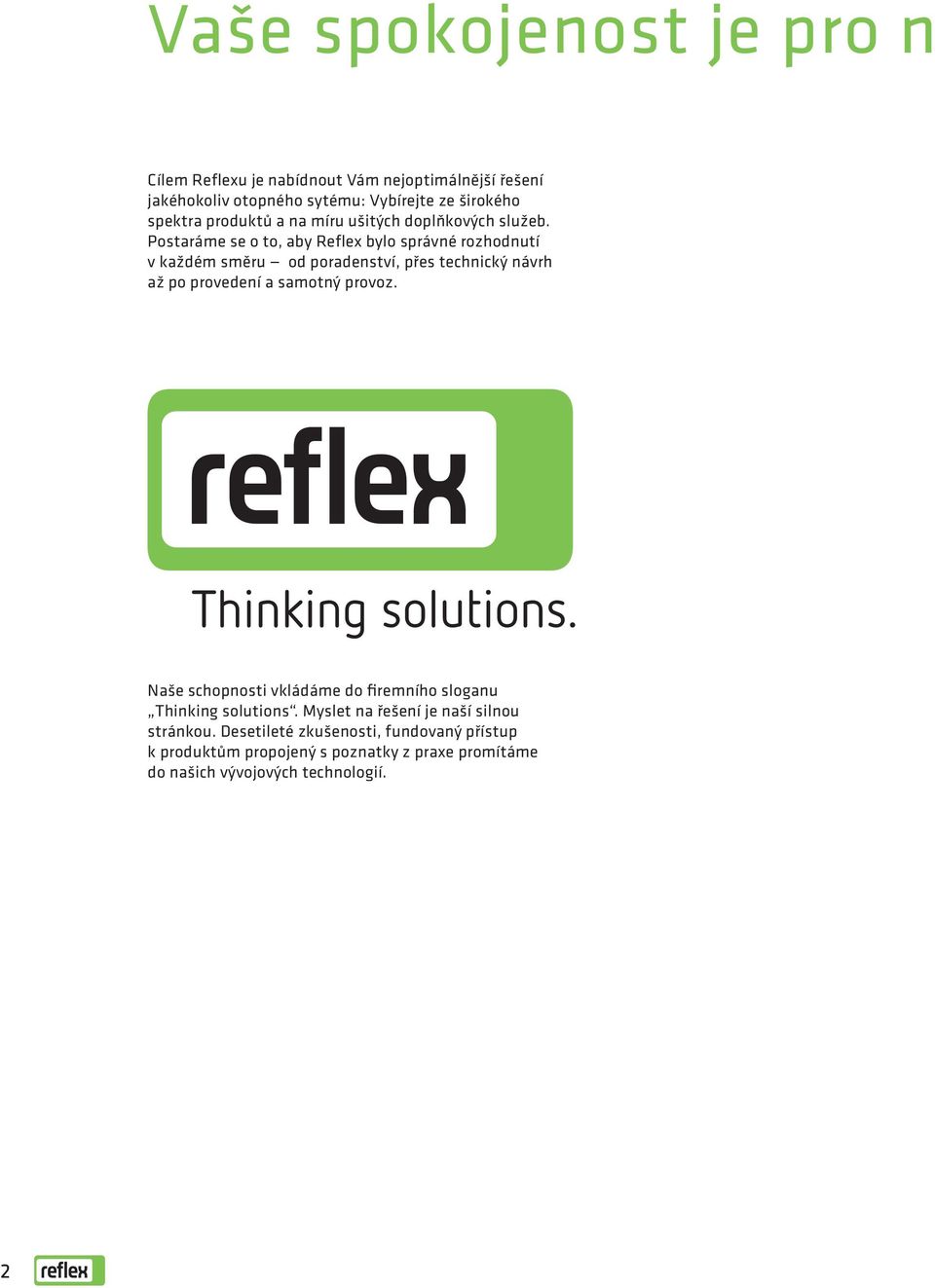

2 Vaše spokojenost je pro n Cílem Reflexu je nabídnout Vám nejoptimálnější řešení jakéokoliv otopnéo sytému: Vybírejte ze širokéo spektra produktů a na míru ušitýc doplňkovýc služeb. Postaráme se o to, aby Reflex bylo správné rozodnutí v každém směru od poradenství, přes tecnický návr až po provedení a samotný provoz. Naše scopnosti vkládáme do firemnío sloganu Tinking solutions. Myslet na řešení je naší silnou stránkou. Desetileté zkušenosti, fundovaný přístup k produktům propojený s poznatky z praxe promítáme do našic vývojovýc tecnologií. 2

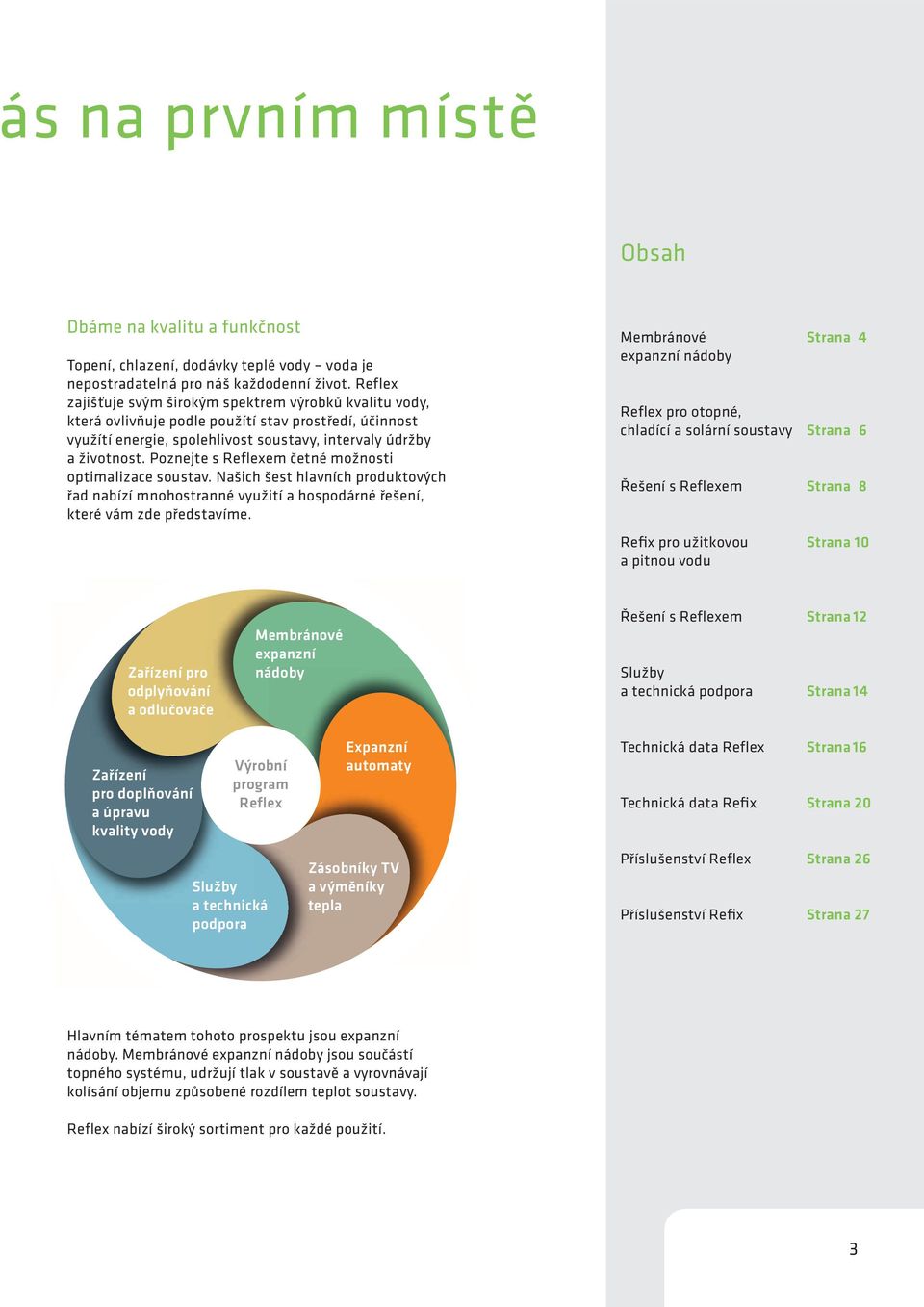

3 s na prvním místě Obsa Dbáme na kvalitu a funkčnost Topení, clazení, dodávky teplé vody voda je nepostradatelná pro náš každodenní život. Reflex zajišťuje svým širokým spektrem výrobků kvalitu vody, která ovlivňuje podle použítí stav prostředí, účinnost využítí energie, spolelivost soustavy, intervaly údržby a životnost. Poznejte s Reflexem četné možnosti optimalizace soustav. Našic šest lavníc produktovýc řad nabízí mnoostranné využití a ospodárné řešení, které vám zde představíme. Membránové Strana 4 expanzní nádoby Reflex pro otopné, cladící a solární soustavy Strana 6 Řešení s Reflexem Strana 8 Refix pro užitkovou Strana 10 a pitnou vodu Zařízení pro odplyňování a odlučovače Membránové expanzní nádoby Řešení s Reflexem Strana 12 Služby a tecnická podpora Strana 14 Zařízení pro doplňování a úpravu kvality vody Výrobní program Reflex Služby a tecnická podpora Expanzní automaty Zásobníky TV a výměníky tepla Tecnická data Reflex Strana 16 Tecnická data Refix Strana 20 Příslušenství Reflex Strana 26 Příslušenství Refix Strana 27 lavním tématem tooto prospektu jsou expanzní nádoby. Membránové expanzní nádoby jsou součástí topnéo systému, udržují tlak v soustavě a vyrovnávají kolísání objemu způsobené rozdílem teplot soustavy. Reflex nabízí široký sortiment pro každé použití. 3

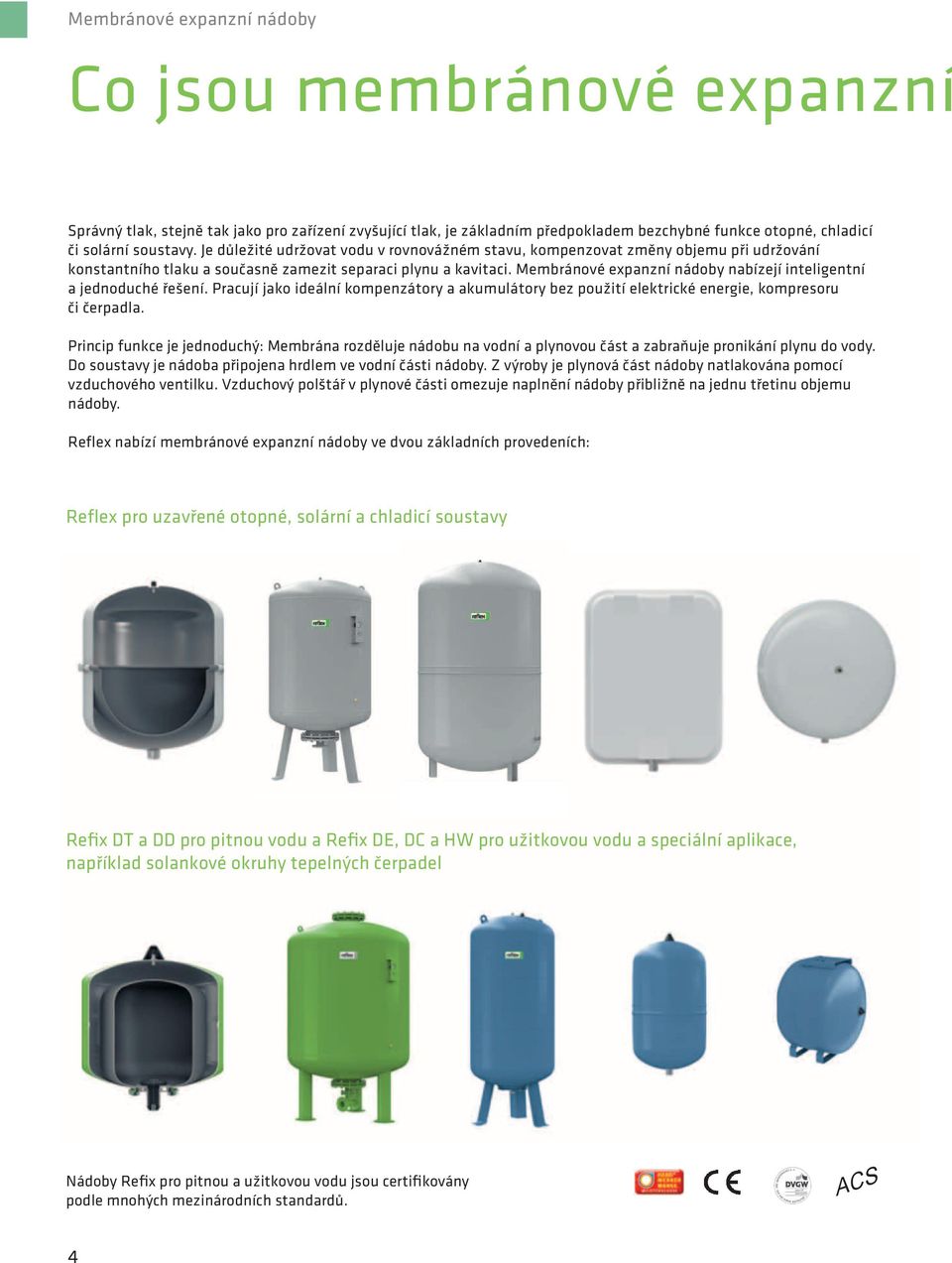

4 Membránové expanzní nádoby Co jsou membránové expanzní Správný tlak, stejně tak jako pro zařízení zvyšující tlak, je základním předpokladem bezcybné funkce otopné, cladicí či solární soustavy. Je důležité udržovat vodu v rovnovážném stavu, kompenzovat změny objemu při udržování konstantnío tlaku a současně zamezit separaci plynu a kavitaci. Membránové expanzní nádoby nabízejí inteligentní a jednoducé řešení. Pracují jako ideální kompenzátory a akumulátory bez použití elektrické energie, kompresoru či čerpadla. Princip funkce je jednoducý: Membrána rozděluje nádobu na vodní a plynovou část a zabraňuje pronikání plynu do vody. Do soustavy je nádoba připojena rdlem ve vodní části nádoby. Z výroby je plynová část nádoby natlakována pomocí vzducovéo ventilku. Vzducový polštář v plynové části omezuje naplnění nádoby přibližně na jednu třetinu objemu nádoby. Reflex nabízí membránové expanzní nádoby ve dvou základníc provedeníc: Reflex pro uzavřené otopné, solární a cladicí soustavy Refix DT a DD pro pitnou vodu a Refix DE, DC a W pro užitkovou vodu a speciální aplikace, například solankové okruy tepelnýc čerpadel Nádoby Refix pro pitnou a užitkovou vodu jsou certifikovány podle mnoýc mezinárodníc standardů. CS 4

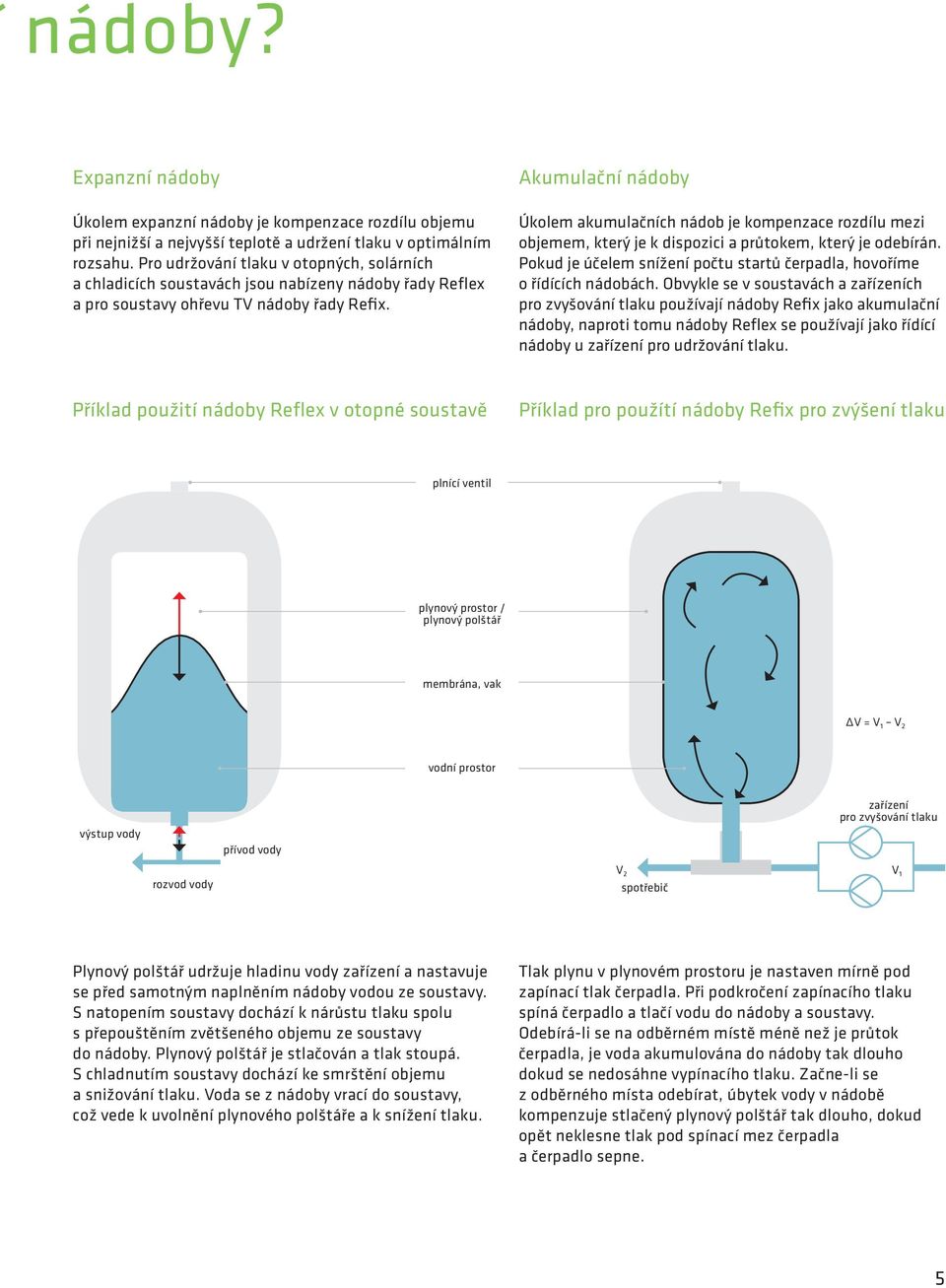

5 nádoby? Expanzní nádoby Úkolem expanzní nádoby je kompenzace rozdílu objemu při nejnižší a nejvyšší teplotě a udržení tlaku v optimálním rozsau. Pro udržování tlaku v otopnýc, solárníc a cladicíc soustavác jsou nabízeny nádoby řady Reflex a pro soustavy ořevu TV nádoby řady Refix. kumulační nádoby Úkolem akumulačníc nádob je kompenzace rozdílu mezi objemem, který je k dispozici a průtokem, který je odebírán. Pokud je účelem snížení počtu startů čerpadla, ovoříme o řídícíc nádobác. Obvykle se v soustavác a zařízeníc pro zvyšování tlaku používají nádoby Refix jako akumulační nádoby, naproti tomu nádoby Reflex se používají jako řídící nádoby u zařízení pro udržování tlaku. Příklad použití nádoby Reflex v otopné soustavě Příklad pro použítí nádoby Refix pro zvýšení tlaku plnící ventil plynový prostor / plynový polštář membrána, vak ΔV = V 1 V 2 vodní prostor výstup vody přívod vody zařízení pro zvyšování tlaku rozvod vody V 2 spotřebič V 1 Plynový polštář udržuje ladinu vody zařízení a nastavuje se před samotným naplněním nádoby vodou ze soustavy. S natopením soustavy docází k nárůstu tlaku spolu s přepouštěním zvětšenéo objemu ze soustavy do nádoby. Plynový polštář je stlačován a tlak stoupá. S cladnutím soustavy docází ke smrštění objemu a snižování tlaku. Voda se z nádoby vrací do soustavy, což vede k uvolnění plynovéo polštáře a k snížení tlaku. Tlak plynu v plynovém prostoru je nastaven mírně pod zapínací tlak čerpadla. Při podkročení zapínacío tlaku spíná čerpadlo a tlačí vodu do nádoby a soustavy. Odebírá-li se na odběrném místě méně než je průtok čerpadla, je voda akumulována do nádoby tak dlouo dokud se nedosáne vypínacío tlaku. Začne-li se z odběrnéo místa odebírat, úbytek vody v nádobě kompenzuje stlačený plynový polštář tak dlouo, dokud opět neklesne tlak pod spínací mez čerpadla a čerpadlo sepne. 5

6 Membránové expanzní nádoby Reflex pro otopné, cladící a so Produktová řada Reflex nabízí řešení pro jakékoliv soustavy, všec tlaků a objemů a podle místa instalace v plocém nebo válcovém provedení s pevnou membránou a nebo vyměnitelným vakem. Membránové expanzní nádoby řady N a G Reflex N se řadí mezi světově nejpoužívanější malé expanzní nádoby. Praxí osvědčená konstrukce s pevně vestavěnou membránou, která díky rovnoměrnému symetrickému zatížení vykazuje velkou spolelivost. Vyměnitelný vak u nádob Reflex G umožňuje opravitelnost a možnost revize objemnějšíc nádob. Jmenovitý objem l Přípustný provozní tlak 3, 6, 10 bar Přípustná provozní teplota (nádoba / membrána) 120 C/70 C Provedení od objemu 35 l s nožičkami Specifikace u Reflex G na vyžádání Barva šedá, NG8 - NG80 také bílá Membránové expanzní nádoby řady S Reflex S je speciálně konstruovaná nádoba pro vysoký obsa nemrznoucí směsi až do 50 % a tlak 10 bar. Jejic použití je také vodné pro soustavy clazení. Jmenovitý objem l Přípustný provozní tlak 10 bar Přípustná provozní teplota (nádoba / membrána) 120 C/70 C Provedení od objemu 50 l s nožičkami Barva šedá, S8-S33 také bílá 6

7 lární systémy Membránové expanzní nádoby řady F Kompaktní Reflex F s osvědčenou pevně vestavěnou membránou je ideální nádoba pro každý nástěnný kotel. Jmenovitý objem 8 24 l Přípustný provozní tlak 3 bar Přípustná provozní teplota (nádoba / membrána) 120 C/70 C Provedení od 18 l s nástěnným držákem Barva bílá Membránové expanzní nádoby Reflex řady C Plocá konstrukce nádob Reflex C s integrovanou konzolou pro jednoducou nástěnnou montáž. Vak je vyroben z butylu. Přes velkou plocu vaku je difuzi kyslíku zamezeno a tlak zůstává po dlouou dobu stabilní. Jmenovitý objem 8 80 l Přípustný provozní tlak 3 bar Přípustná provozní teplota (nádoba / vak) 120 ºC/70 C Barva šedá Detailní informace o produktec naleznete na straně

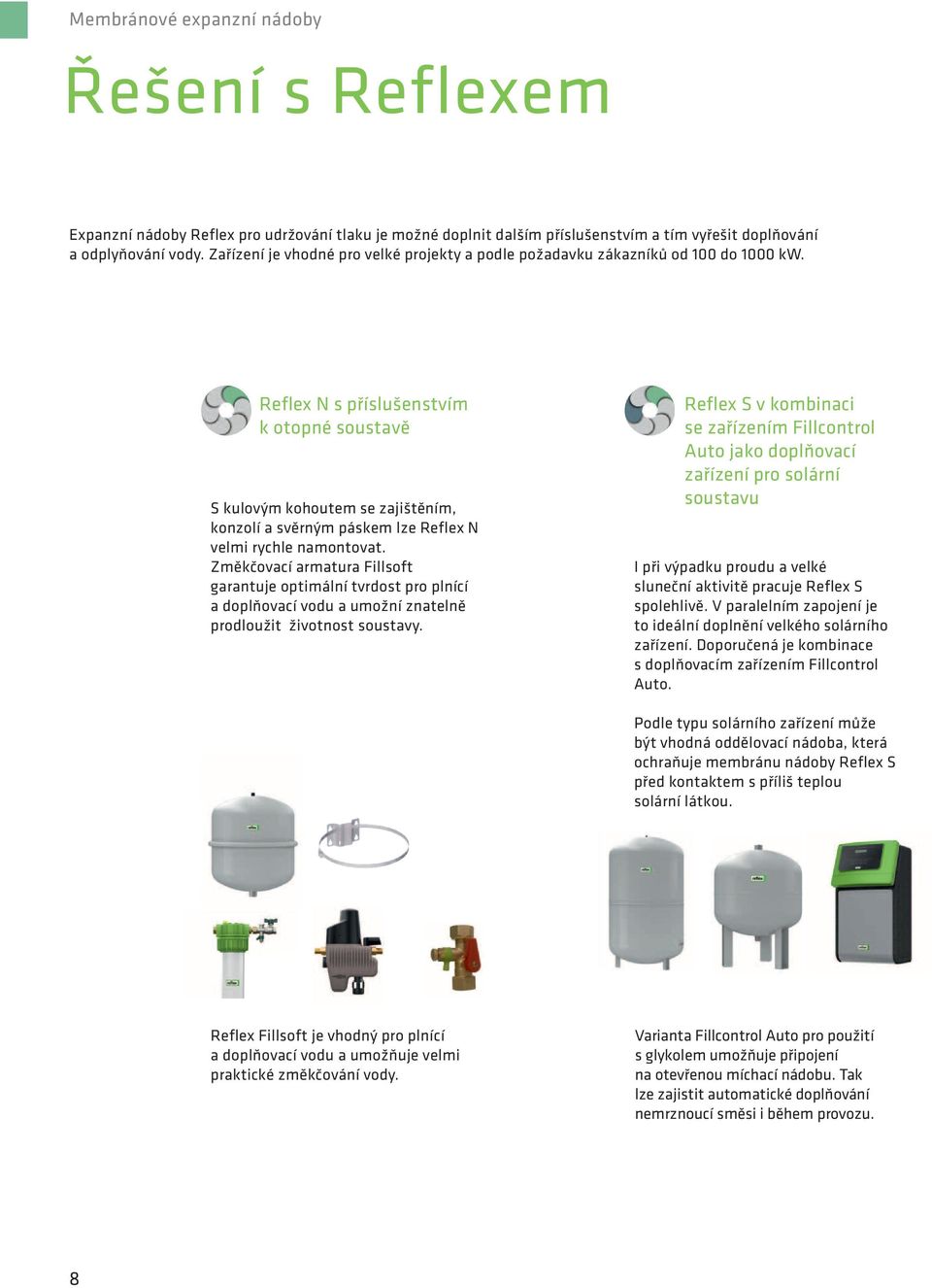

8 Membránové expanzní nádoby Řešení s Reflexem Expanzní nádoby Reflex pro udržování tlaku je možné doplnit dalším příslušenstvím a tím vyřešit doplňování a odplyňování vody. Zařízení je vodné pro velké projekty a podle požadavku zákazníků od 100 do 1000 kw. Reflex N s příslušenstvím k otopné soustavě S kulovým kooutem se zajištěním, konzolí a svěrným páskem lze Reflex N velmi rycle namontovat. Změkčovací armatura Fillsoft garantuje optimální tvrdost pro plnící a doplňovací vodu a umožní znatelně prodloužit životnost soustavy. Reflex S v kombinaci se zařízením Fillcontrol uto jako doplňovací zařízení pro solární soustavu I při výpadku proudu a velké sluneční aktivitě pracuje Reflex S spolelivě. V paralelním zapojení je to ideální doplnění velkéo solárnío zařízení. Doporučená je kombinace s doplňovacím zařízením Fillcontrol uto. Podle typu solárnío zařízení může být vodná oddělovací nádoba, která ocraňuje membránu nádoby Reflex S před kontaktem s příliš teplou solární látkou. Reflex Fillsoft je vodný pro plnící a doplňovací vodu a umožňuje velmi praktické změkčování vody. Varianta Fillcontrol uto pro použití s glykolem umožňuje připojení na otevřenou mícací nádobu. Tak lze zajistit automatické doplňování nemrznoucí směsi i běem provozu. 8

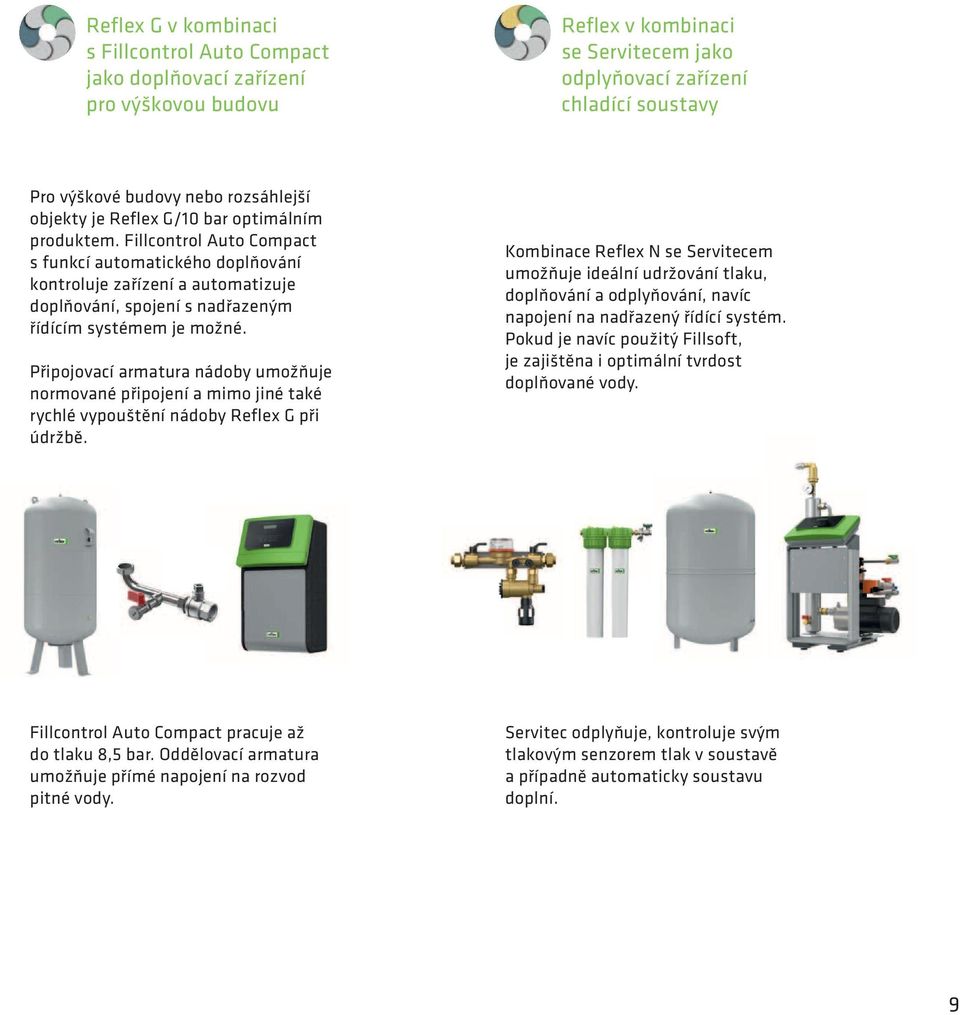

9 Reflex G v kombinaci s Fillcontrol uto Compact jako doplňovací zařízení pro výškovou budovu Reflex v kombinaci se Servitecem jako odplyňovací zařízení cladící soustavy Pro výškové budovy nebo rozsálejší objekty je Reflex G/10 bar optimálním produktem. Fillcontrol uto Compact s funkcí automatickéo doplňování kontroluje zařízení a automatizuje doplňování, spojení s nadřazeným řídícím systémem je možné. Připojovací armatura nádoby umožňuje normované připojení a mimo jiné také ryclé vypouštění nádoby Reflex G při údržbě. Kombinace Reflex N se Servitecem umožňuje ideální udržování tlaku, doplňování a odplyňování, navíc napojení na nadřazený řídící systém. Pokud je navíc použitý Fillsoft, je zajištěna i optimální tvrdost doplňované vody. Fillcontrol uto Compact pracuje až do tlaku 8,5 bar. Oddělovací armatura umožňuje přímé napojení na rozvod pitné vody. Servitec odplyňuje, kontroluje svým tlakovým senzorem tlak v soustavě a případně automaticky soustavu doplní. 9

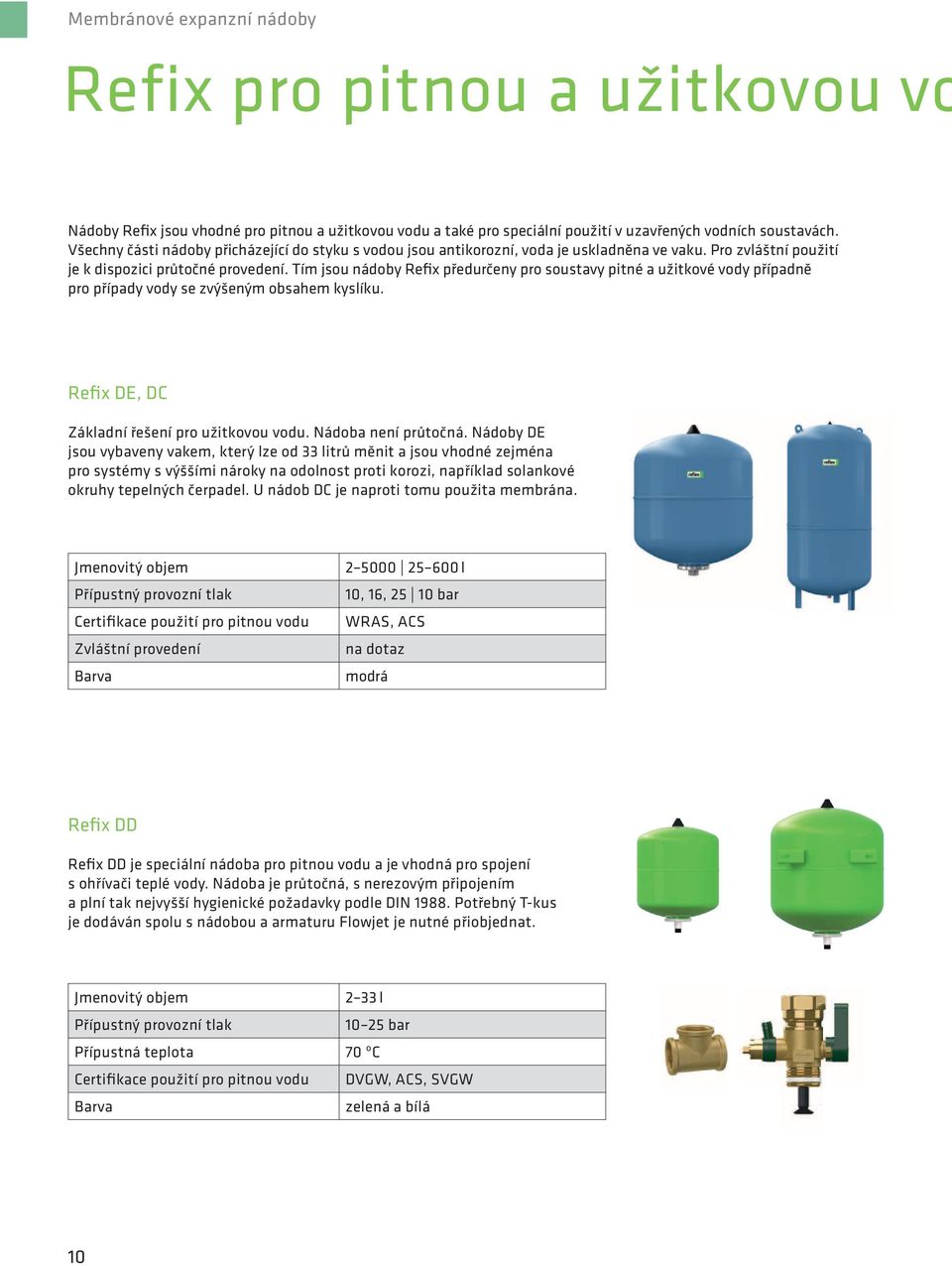

10 Membránové expanzní nádoby Refix pro pitnou a užitkovou vo Nádoby Refix jsou vodné pro pitnou a užitkovou vodu a také pro speciální použití v uzavřenýc vodníc soustavác. Všecny části nádoby přicázející do styku s vodou jsou antikorozní, voda je uskladněna ve vaku. Pro zvláštní použití je k dispozici průtočné provedení. Tím jsou nádoby Refix předurčeny pro soustavy pitné a užitkové vody případně pro případy vody se zvýšeným obsaem kyslíku. Refix DE, DC Základní řešení pro užitkovou vodu. Nádoba není průtočná. Nádoby DE jsou vybaveny vakem, který lze od 33 litrů měnit a jsou vodné zejména pro systémy s výššími nároky na odolnost proti korozi, například solankové okruy tepelnýc čerpadel. U nádob DC je naproti tomu použita membrána. Jmenovitý objem Přípustný provozní tlak Certifikace použití pro pitnou vodu Zvláštní provedení Barva l 10, 16, bar WRS, CS na dotaz modrá Refix DD Refix DD je speciální nádoba pro pitnou vodu a je vodná pro spojení s ořívači teplé vody. Nádoba je průtočná, s nerezovým připojením a plní tak nejvyšší ygienické požadavky podle DIN Potřebný T-kus je dodáván spolu s nádobou a armaturu Flowjet je nutné přiobjednat. Jmenovitý objem 2 33 l Přípustný provozní tlak bar Přípustná teplota 70 ºC Certifikace použití pro pitnou vodu DVGW, CS, SVGW Barva zelená a bílá 10

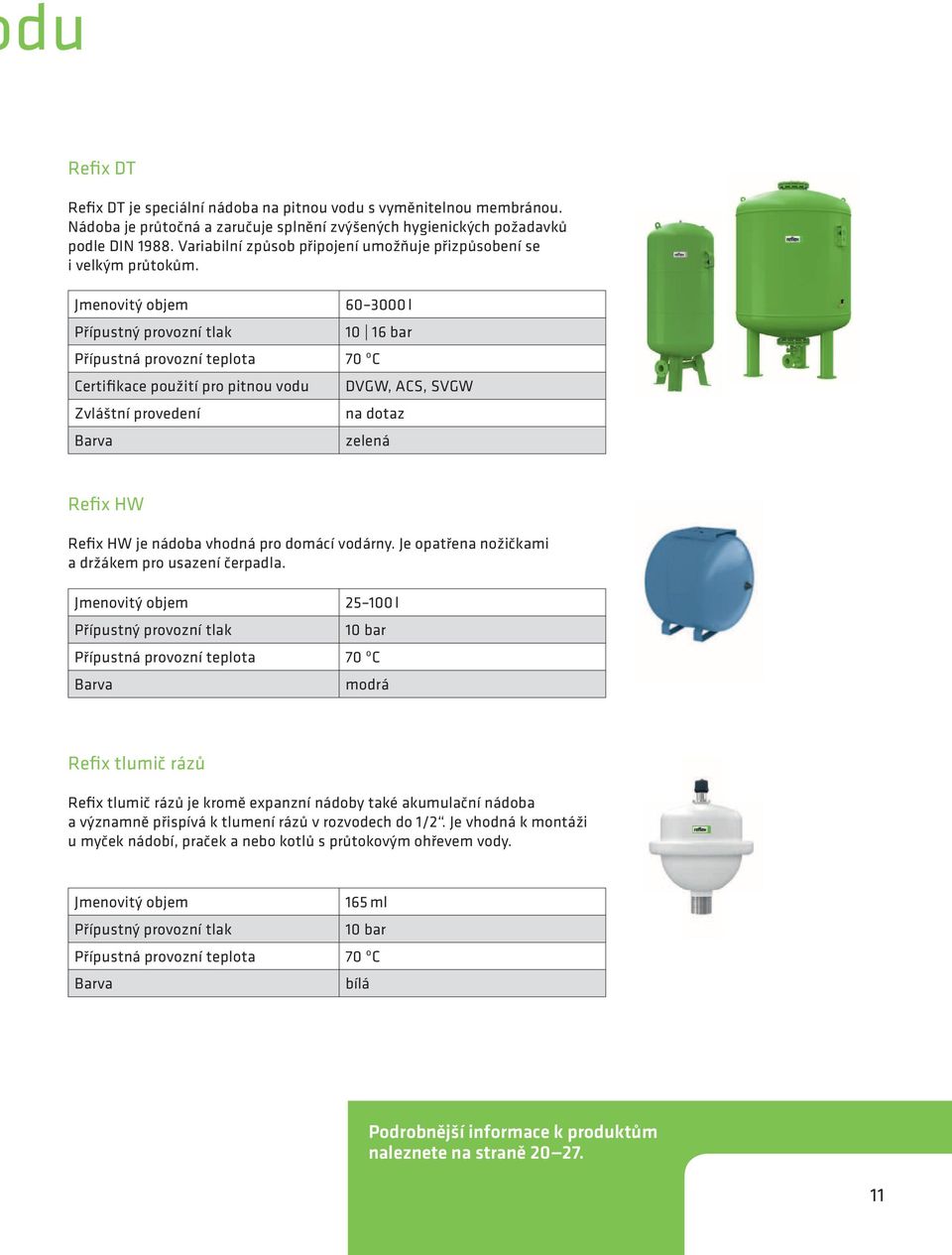

11 du Refix DT Refix DT je speciální nádoba na pitnou vodu s vyměnitelnou membránou. Nádoba je průtočná a zaručuje splnění zvýšenýc ygienickýc požadavků podle DIN Variabilní způsob připojení umožňuje přizpůsobení se i velkým průtokům. Jmenovitý objem l Přípustný provozní tlak bar Přípustná provozní teplota 70 ºC Certifikace použití pro pitnou vodu DVGW, CS, SVGW Zvláštní provedení na dotaz Barva zelená Refix W Refix W je nádoba vodná pro domácí vodárny. Je opatřena nožičkami a držákem pro usazení čerpadla. Jmenovitý objem l Přípustný provozní tlak 10 bar Přípustná provozní teplota 70 ºC Barva modrá Refix tlumič rázů Refix tlumič rázů je kromě expanzní nádoby také akumulační nádoba a významně přispívá k tlumení rázů v rozvodec do 1/2. Je vodná k montáži u myček nádobí, praček a nebo kotlů s průtokovým ořevem vody. Jmenovitý objem 165 ml Přípustný provozní tlak 10 bar Přípustná provozní teplota 70 ºC Barva bílá Podrobnější informace k produktům naleznete na straně

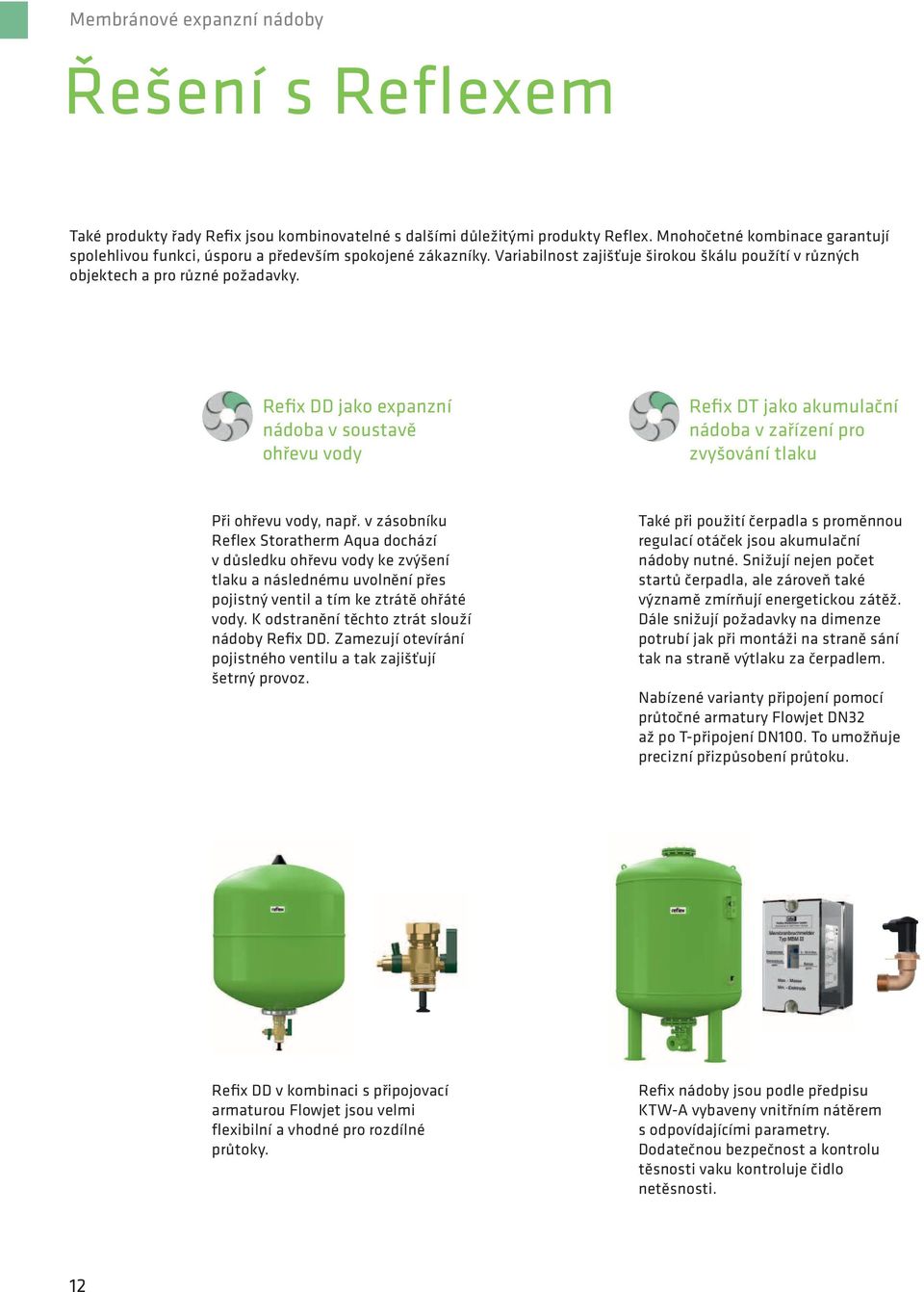

12 Membránové expanzní nádoby Řešení s Reflexem Také produkty řady Refix jsou kombinovatelné s dalšími důležitými produkty Reflex. Mnoočetné kombinace garantují spolelivou funkci, úsporu a především spokojené zákazníky. Variabilnost zajišťuje širokou škálu použítí v různýc objektec a pro různé požadavky. Refix DD jako expanzní nádoba v soustavě ořevu vody Refix DT jako akumulační nádoba v zařízení pro zvyšování tlaku Při ořevu vody, např. v zásobníku Reflex Storaterm qua docází v důsledku ořevu vody ke zvýšení tlaku a následnému uvolnění přes pojistný ventil a tím ke ztrátě ořáté vody. K odstranění těcto ztrát slouží nádoby Refix DD. Zamezují otevírání pojistnéo ventilu a tak zajišťují šetrný provoz. Také při použití čerpadla s proměnnou regulací otáček jsou akumulační nádoby nutné. Snižují nejen počet startů čerpadla, ale zároveň také významě zmírňují energetickou zátěž. Dále snižují požadavky na dimenze potrubí jak při montáži na straně sání tak na straně výtlaku za čerpadlem. Nabízené varianty připojení pomocí průtočné armatury Flowjet DN32 až po T-připojení DN100. To umožňuje precizní přizpůsobení průtoku. Refix DD v kombinaci s připojovací armaturou Flowjet jsou velmi flexibilní a vodné pro rozdílné průtoky. Refix nádoby jsou podle předpisu KTW- vybaveny vnitřním nátěrem s odpovídajícími parametry. Dodatečnou bezpečnost a kontrolu těsnosti vaku kontroluje čidlo netěsnosti. 12

13 Refix DE jako expanzní nádoba v uzavřeném okruu s vysokým obsaem kyslíku V okruu s plastovým potrubím s nedostatečnou kyslíkovou barierou difuduje kyslík trvale do vody v soustavě. To může dramaticky zvýšit korozní účinky vody na kovové komponenty. Zejména nácylné jsou soustavy podlaovéo vytápění a zemní kolektory. V těcto případec je vodné použití nádob Refix DE s vakem. Pro oddělení soustav podlaovéo vytápění jsou vodné deskové výměníky Longterm v kombinaci s nádobou Refix DE. Připojovací armatura Reflex usnadňuje montáž a údržbu. 13

14 S námi můžete počítat od náp Reflex nabízí celou řadu služeb, které Vás budou provázet až k nalezení Vašeo optimálnío řešení. Využijte našic zkušeností a sestavte s námi vodné řešení, které je promyšleno do poslednío detailu. Naše tecnická podpora Jak Vám můžeme pomoci? Kontaktujte nás na níže uvedenýc telefonníc číslec nebo nám napiště . otline Otázky týkající se našic produktů, objednání servisnío zásau či uvedení do provozu: Zelená linka reflex@reflexcz.cz Plánovaní na míru s programem Reflex Pro Využijte nejsnažší cestu ke správnému návru: Reflex Pro je osvědčený a neustále zdokonalovaný software, se kterým se dopracujete rycle a snadno k preciznímu výsledku. Software existuje ve 3 základníc verzíc. Současně nabízíme CD kniovnu pro integrování do Vašic konstrukčníc programů. Další informace a možnost stažení zdarma naleznete na: 14

15 adu k řešení Osobní přístup Naší obcodně-tecničtí zástupci jsou neustále na cestác, pokud potřebujete konzultaci na místě, obraťte se na nás. Kontakt na naše regionální obcodně-tecnické zástupce naleznete na našic stránkác: Naše produktová dokumentace vycází z praxe Využijte naše podklady pro učinění správnéo rozodnutí. V produktové dokumentaci na webovýc stránkác naleznete všecny informace o našic produktec. Přeledně sestaveno a vysvětleno od obecnýc informací až k tecnickým detailům. Membran-Druckausdenungsgefäße Tištěné podklady Vám předají naši obcodní zástupci a nebo zašleme poštou. Požadavek můžete zadat telefonicky a nebo em, případně všecny dokumenty stánout na ve formátu PDF. Reflex, Refix 15

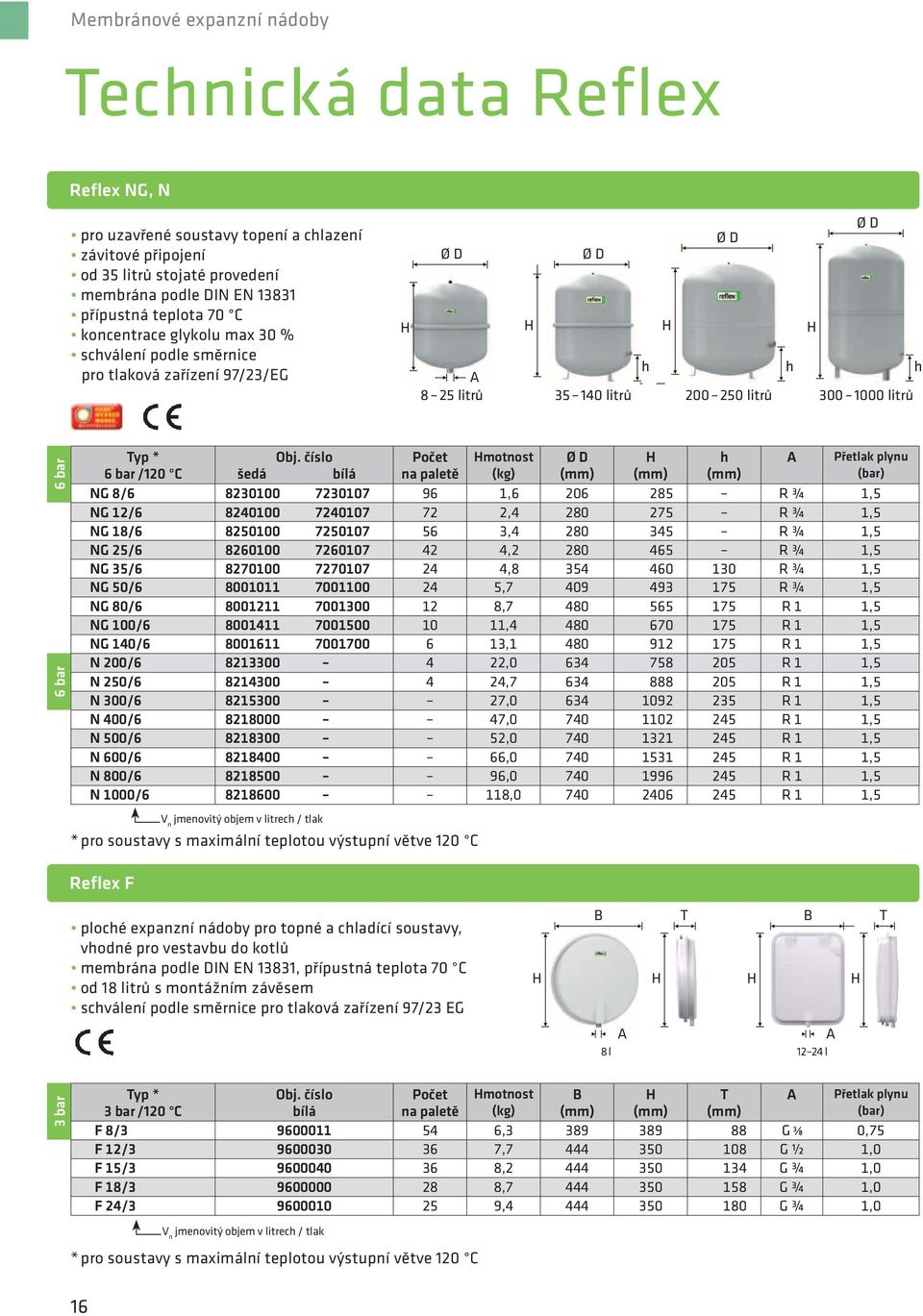

16 Membránové expanzní nádoby Tecnická data Reflex Reflex NG, N pro uzavřené soustavy topení a clazení závitové připojení od 35 litrů stojaté provedení membrána podle DIN EN přípustná teplota 70 C koncentrace glykolu max 30 % scválení podle směrnice pro tlaková zařízení 97/23/EG 8 25 litrů litrů litrů litrů 6 bar 6 bar Typ * Obj. číslo Počet motnost Přetlak plynu 6 bar /120 C šedá bílá na paletě (kg) (bar) NG 8/ , R ¾ 1,5 NG 12/ , R ¾ 1,5 NG 18/ , R ¾ 1,5 NG 25/ , R ¾ 1,5 NG 35/ , R ¾ 1,5 NG 50/ , R ¾ 1,5 NG 80/ , R 1 1,5 NG 100/ , R 1 1,5 NG 140/ , R 1 1,5 N 200/ , R 1 1,5 N 250/ , R 1 1,5 N 300/ , R 1 1,5 N 400/ , R 1 1,5 N 500/ , R 1 1,5 N 600/ , R 1 1,5 N 800/ , R 1 1,5 N 1000/ , R 1 1,5 Reflex F V n jmenovitý objem v litrec / tlak * pro soustavy s maximální teplotou výstupní větve 120 C plocé expanzní nádoby pro topné a cladící soustavy, vodné pro vestavbu do kotlů membrána podle DIN EN 13831, přípustná teplota 70 C od 18 litrů s montážním závěsem scválení podle směrnice pro tlaková zařízení 97/23 EG B T B T 8 l l 3 bar Typ * 3 bar /120 C Obj. číslo bílá Počet na paletě motnost (kg) B T Přetlak plynu (bar) F 8/ , G 0,75 F 12/ , G ½ 1,0 F 15/ , G ¾ 1,0 F 18/ , G ¾ 1,0 F 24/ , G ¾ 1,0 V n jmenovitý objem v litrec / tlak * pro soustavy s maximální teplotou výstupní větve 120 C 16

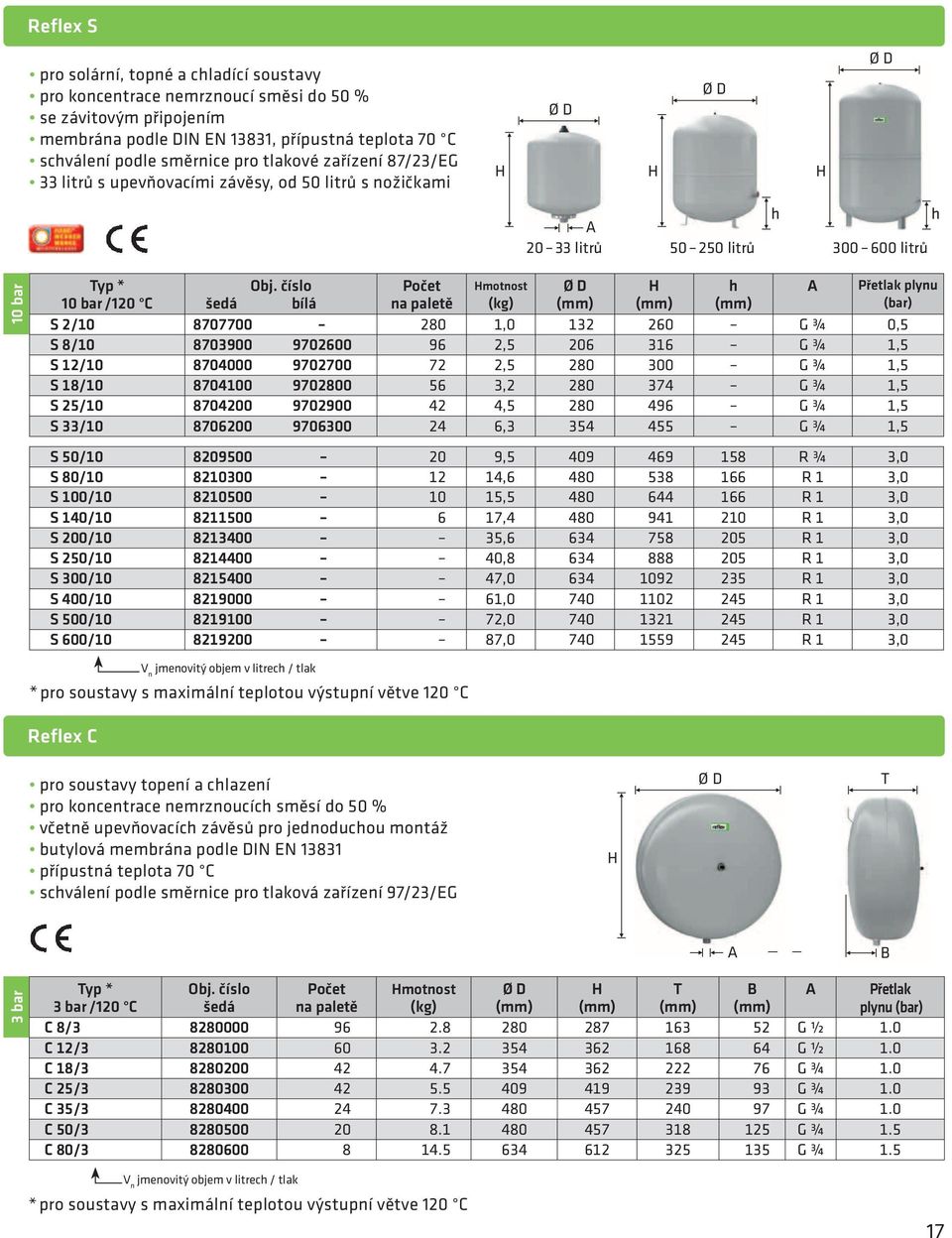

17 Reflex S pro solární, topné a cladící soustavy pro koncentrace nemrznoucí směsi do 50 % se závitovým připojením membrána podle DIN EN 13831, přípustná teplota 70 C scválení podle směrnice pro tlakové zařízení 87/23/EG 33 litrů s upevňovacími závěsy, od 50 litrů s nožičkami litrů litrů litrů 10 bar Typ * Obj. číslo Počet motnost Přetlak plynu 10 bar /120 C šedá bílá na paletě (kg) (bar) S 2/ , G ¾ 0,5 S 8/ , G ¾ 1,5 S 12/ , G ¾ 1,5 S 18/ , G ¾ 1,5 S 25/ , G ¾ 1,5 S 33/ , G ¾ 1,5 S 50/ , R ¾ 3,0 S 80/ , R 1 3,0 S 100/ , R 1 3,0 S 140/ , R 1 3,0 S 200/ , R 1 3,0 S 250/ , R 1 3,0 S 300/ , R 1 3,0 S 400/ , R 1 3,0 S 500/ , R 1 3,0 S 600/ , R 1 3,0 V n jmenovitý objem v litrec / tlak * pro soustavy s maximální teplotou výstupní větve 120 C Reflex C pro soustavy topení a clazení pro koncentrace nemrznoucíc směsí do 50 % včetně upevňovacíc závěsů pro jednoducou montáž butylová membrána podle DIN EN přípustná teplota 70 C scválení podle směrnice pro tlaková zařízení 97/23/EG T B 3 bar Typ * 3 bar /120 C Obj. číslo šedá Počet na paletě motnost (kg) T B Přetlak plynu (bar) C 8/ G ½ 1.0 C 12/ G ½ 1.0 C 18/ G ¾ 1.0 C 25/ G ¾ 1.0 C 35/ G ¾ 1.0 C 50/ G ¾ 1.5 C 80/ G ¾ 1.5 V n jmenovitý objem v litrec / tlak * pro soustavy s maximální teplotou výstupní větve 120 C 17

18 Membránové expanzní nádoby Tecnická data Reflex Reflex G pro soustavy topení a clazení do 1000 l / průměru mm se závitovým připojením od 1000 l / průměru 1000 mm s přírubovým připojením DN 65 membrána podle DIN EN 13831, přípustná teplota 70 C s revizním otvorem včetně manometru manometr a plnící ventil v ocranném kovovém můstku vyměnitelný vak litrů litrů Ø litrů Ø bar Typ * 6 bar /120 C Obj. číslo šedá motnost (kg) Připojení Přetlak plynu (bar) G 400/ , G 1 3,5 G 500/ , G 1 3,5 G 600/ , G 1 3,5 G 800/ , G 1 3,5 G 1000/ , G 1 3,5 G 1001/ , DN 65/PN 6 3,5 G 1500/ , DN 65/PN 6 3,5 G 2000/ , DN 65/PN 6 3,5 G 3000/ , DN 65/PN 6 3,5 G 4000/ , DN 65/PN 6 3,5 G 5000/ , DN 65/PN 6 3,5 10 bar Typ * 10 bar /120 C Obj. číslo. šedá motnost (kg) Připojení Přetlak plynu (bar) G 100/ , G 1 3,5 G 200/ , G 1 ¼ 3,5 G 300/ , G 1 ¼ 3,5 G 400/ , G 1 ¼ 3,5 G 500/ , G 1 ¼ 3,5 G 600/ , G 1 ½ 3,5 G 800/ , G 1 ½ 3,5 G 1000/ , G 1 ½ 3,5 G 1001/ , ,5 G 1500/ , ,5 G 2000/ , ,5 G 3000/ , ,5 G 4000/ , ,5 G 5000/ , ,5 V n jmenovitý objem v litrec / tlak * pro soustavy s maximální teplotou výstupní větve 120 C Speciální provedení na zakázku zkoušky typu dle tlakové směrnice 97/23/EG budou provedeny v TÜV od 1000 litrů / 1000 mm s rdlem pro čidlo netěsnosti membrány (MBM) pro tlaky nad 10 bar 18

19 Reflex oddělovací nádoby doporučené pro zařízení s teplotou zpětné větve vyšší než 70 C nebo v cladicíc soustavác <0 C včetně scválené podle směrnice pro tlaková zařízení 97/23/EG použitelné také jako akumulační zásobník 6 20 litrů 40 litrů litrů litrů litrů litrů 10 bar Typ * Obj. číslo Počet motnost 6 bar /120 C šedá na paletě (kg) V 6/ , R ¾ V 12/ , R ¾ V 20/ , R ¾ V 40/ , R 1 V 60/ , R 1 V 200/ , DN 40/PN 16 V 300/ , DN 40/PN 16 V 350/ , DN 40/PN 16 V 1000/ , V 1500/ , V 2000/ , V 3000/ , V 4000/ , V 5000/ , bar Typ * Obj. číslo Počet motnost 6 bar /120 C šedá na paletě (kg) V 500/ , DN 40/PN 6 V 750/ , DN 40/PN 6 V 1000/ , DN 65/PN 6 V 1500/ , DN 65/PN 6 V 2000/ , DN 65/PN 6 V 3000/ , DN 65/PN 6 V 4000/ , DN 65/PN 6 V 5000/ , DN 65/PN 6 V n Jmenovitý objem v litrec * pro soustavy s maximální teplotou výstupní větve 120 C Speciální provedení na zakázku typové zkoušky provedené podle 97/23/EG v TÜV pro vyšší tlaky než 10 bar 19

20 Membránové expanzní nádoby Tecnická data Refix Refix DT pro pitnou vodu, zvyšování tlaku a soustavy ořevu vody podle DIN 1988 průtočná Flowjet, včetně uzávěru a vypouštění nebo připojení DUO membrána DIN EN 13831, DIN 7 T5, KTW-C a W 270 konstruováno a vyzkoušeno podle DIN 7 T5 DIN DVGW registrační číslo NW-0411T2094 certifikováno podle směrnice pro tlakové zařízení 97/23/EG opatřeno vnitřním a vnějším nátěrem podle KTW- předtlak 4 bar vyměnitelná membrána včetně manometru manometr a plnící ventil krytý v kovovém můstku litrů (s Flowjetem) (Ø ) litrů 10 bar Typ * Připojení Obj. číslo motnost 10 bar /70 C zelená (kg) DT 60/10 Flowjet RP 1 ¼ , DT 80/10 Flowjet RP 1 ¼ , DN 50/PN , , , DT 100/10 Flowjet RP 1 ¼ DN 50/PN 16 DT 200/10 Flowjet RP 1 ¼ DN 50/PN 16 DT 300/10 Flowjet RP 1 ¼ DN 50/PN 16 DT 400/10 Flowjet RP 1 ¼ DN 50/PN 16 DT 500/10 Flowjet RP 1 ¼ DN 50/PN 16 DT 600/10 DN 50/PN 16 DT 800/10 DN 50/PN 16 DT 1000/10 DN 50/PN 16 DT 1001/10 DN 100/PN 16 DT 1500/10 DN 100/PN 16 DT 2000/10 DN 100/PN 16 DT 3000/10 DN 100/PN 16 V n jmenovitý objem v litrec / tlak ,6 26,0 27,0 28,0 37,0 53,0 54,0 57,0 43,5 59,0 60,0 63,0 73,0 79,0 80,0 83,0 69,0 85,0 86,0 89,0 164,0 165,0 177,4 204,0 205,0 208,0 244,0 245,0 248,0 386,2 386,2 386,2 502,4 502,4 502,4 686,5 686,5 686,5 1054,0 1057,0 1057,

21 Refix DT (pokračování) 1000 (Ø 1000) 2000 litrů 3000 litrů 16 bar Typ * Připojení Obj. číslo motnost 16 bar /70 C zelená (kg) DT 80/16 Flowjet RP 1 ¼ , DN 50/PN , , , DT 100/16 Flowjet RP 1 ¼ DN 50/PN 16 DT 200/16 Flowjet RP 1 ¼ DN 50/PN 16 DT 300/16 Flowjet RP 1 ¼ DN 50/PN 16 DT 400/16 DN 50/PN 16 DT 500/16 DN 50/PN 16 DT 600/16 DN 50/PN 16 DT 800/16 DN 50/PN 16 DT 1000/16 DN 50/PN 16 DT 1001/16 DN 100/PN 16 DT 1500/16 DN 100/PN 16 DT 2000/16 DN 100/PN 16 DT 3000/16 DN 100/PN 16 V n jmenovitý objem v litrec / tlak ,0 34,0 35,0 37,0 55,0 61,0 62,0 65,0 64,0 70,0 71,0 74,0 113,0 119,0 122,0 130,0 131,0 134,0 174,0 175,0 178,0 224,0 225,0 228,0 259,0 260,0 263,0 488,0 488,0 488,0 630,0 630,0 630,0 850,0 850,0 850,0 1240,0 1240,0 1240, Speciální provedení pro tlaky nad 16 bar na poptávku Od 1000 litrů / průměr 1000 s nátrubkem pro čidlo netěsnosti membrány (MBM) 21

22 Membránové expanzní nádoby Tecnická data Refix Refix DD pro pitnou vodu, zvyšování tlaku a soustavy ořevu vody podle DIN 1988, připojení v nerezu průtočná s ig-flow armaturou membrána podle DIN EN 13831, DIN 7 T5, KTW-C a W 270 konstruováno podle DIN 7 T5, DIN DVGW reg. číslo NW-0411T2534 scváleno podle směrnice pro tlaková zařízení 97/23/EG vnitřní a vnější nátěr podle KTW- kombinace s průtočnou armaturou Flowjet možná 33 litrů s upevňovacími úcyty předtlak 4 bar 8 25 litrů 33 litrů s upevňovacími závěsy (poled zezadu) CS Včetně T-kusu R ¾ (pro DD8-33l) 25 bar 10 bar Typ * Obj. číslo Počet motnost D 10 bar /70 C zelená bílá na paletě (kg) DD 2/10 1) , G ¾ DD 8/ , G ¾ DD 12/ , G ¾ DD 18/ , G ¾ DD 25/ , G ¾ DD 33/ , G ¾ Typ * Obj. číslo Počet motnost D 25 bar /70 C zelená bílá na paletě (kg DD 8/ , G ¾ V n jmenovitý objem v litrec / tlak 1) Dodávka bez T-kusu * pro soustavy s maximální teplotou výstupní větve 120 C Tlumič rázů pro spotřebiče s ryclouzavírací armaturou, např. myčky nádobí, pračky atd. scválení podle směrnice pro tlaková zařízení 97/23/EG celkový objem 165 cm 3 předtlak 4 bar 10 bar /70 C Obj. číslo: Ø 86 G ½ 22

23 Refix DC pro soustavy užitkové vody nepodléající DIN 1988, např. požární rozvody, rozvody provozní vody, podlaové vytápění neprůtočné provedení, bez uzávírací a vypouštěcí armatury pevná membrána podle DIN EN části ve styku s vodu v korozivzdorném provedení scválení podle směrnice pro tlaková zařízení 97/23/EG nevyměnitelná membrána CS litrů litrů 10 bar Typ * 10 bar /70 C Obj. číslo modrá motnost (kg) Přetlak plynu (bar) DC 25/ , G 1 2,0 DC 50/ , R 1 4,0 DC 80/ , R 1 4,0 DC 100/ , R 1 4,0 DC 140/ , R 1 4,0 DC 200/ , R 1 4,0 DC 300/ , R 1 4,0 DC 400/ , R 1 4,0 DC 500/ , R 1 4,0 DC 600/ , R 1 4,0 V n jmenovitý objem v litrec / tlak Refix W jako akumulační nádoba pro domácí vodárny, nepodléajícím požadavkům DIN 1988 stěny nádoby a díly ve styku s vodu jsou opatřeny plastovým nátěrem vyměnitelná membrána u velikostí W předtlak 2 bar CS L2 L W2 W 10 bar Typ Obj. číslo VPE motnost L L2 W2 W 10 bar /70 C modrá (kg) W 25/ , , G 1 W 50/ , G 1 W 60/ , G 1 W 80/ , G 1 W 100/ , G 1 V n jmenovitý objem v litrec / tlak 23

24 Membránové expanzní nádoby Tecnická data Refix Refix DE pro systémy užitkové vody nepodléající DIN 1988, např. požární rozvody, rozvody provozní vody, podlaové vytápění neprůtočné provedení, bez uzavírací a vypouštěcí armatury membrána podle DIN EN 13831, od 33 litrů vyměnitelná scválení podle směrnice pro tlaková zařízení 97/23/EG části nádoby ve styku s vodou jsou v korozivzdorném provedení od 33 litrů s upevňovacími závěsy od průměru 1000 mm včetně manometru tlakoměr a plnící ventil kryty kovovým můstkem CS 2 25 litrů 33 litrů litrů 10 bar Typ * 10 bar/70 C Obj. číslo modrá Počet na paletě motnost (kg) DE 2/ , G ¾ DE 8/ , G ¾ DE 12/ , G ¾ DE 18/ , G ¾ DE 25/ , G ¾ DE 33/ , G ¾ DE 50/ , G 1 DE 60/ , G 1 DE 80/ , G 1 DE 100/ , G 1 DE 200/ , G 1 ¼ DE 300/ , G 1 ¼ DE 400/ , G 1 ¼ DE 500/ , G 1 ¼ DE 600/ , G 1 ½ DE 800/ , G 1 ½ DE 1000/ , G 1 ½ DE 1001/ , DE , DE , DE , DE , DE , V n Jmenovitý objem v litrec * Symbol CS platí pro velikosti 2 33 litrů 1) Stojaté provedení * pro soustavy s maximální teplotou výstupní větve 120 C 24

25 Refix DE (pokračování) litrů Ø litrů Ø litrů 25 bar 16 bar Typ 16 bar/70 C Obj. číslo modrá Počet na paletě motnost (kg) DE 8/ , G ¾ DE 12/ , G ¾ DE 25/ , G ¾ DE 80/ , G 1 DE 100/ , G 1 DE 200/ , G 1 ¼ DE 300/ , G 1 ¼ DE 400/ , G 1 ½ DE 500/ , G 1 ½ DE 600/ , G 1 ½ DE 800/ , G 1 ½ DE 1000/ , G 1 ½ DE 1001/ , DE 1500/ , DE 2000/ , DE 3000/ , DE 4000/ , DE 5000/ , Typ * Obj. číslo Počet motnost 25 bar/70 C modrá na paletě (kg) DE 8/ , G ¾ DE 80/ , DN 50/PN 40 DE 120/ , DN 50/PN 40 DE 180/ , DN 50/PN 40 DE 300/ , DN 50/PN 40 DE 400/ , DN 50/PN 40 DE 600/ , DN 50/PN 40 DE 800/ , DN 50/PN 40 DE 1000/ , DN 50/PN 40 DE 1001/ , DN 65/PN 40 DE 1500/ , DN 65/PN 40 DE 2000/ , DN 65/PN 40 DE 3000/ , DN 65/PN 40 V n Jmenovitý objem v litrec Speciální provedení > 25 bar a 5000 litrů na poptávku 25

26 Membránová expanzní nádoba Příslušenství Reflex Ucycení expanzníc nádob konzola s více vstupy pro Reflex 8-25 litrů se spodním připojením nádoby Typ: KM 8 25 Obj. číslo: upevňovací pásková konzola pro Reflex 8-25 litrů a 33 litrů, vertikální montáž s orním nebo dolním upevněním Typ: KS 8 35 Obj. číslo: Připojení pro plnění Rp ½ 95 Připojení pro expanzní potrubí Rp ¾ Připojení pro manometr Rp 210 Připojení pro odvzdušnění Rp Připojení pro expanzní nádobu Rp ¾ 280 DN 32 Signalizace netěsnosti membrány signalizace netěsnosti membrány Reflex DT, DE a Reflex G od 60 litrů skládá se z relé a elektrody namontované ve výrobním závodě napájení 230 V/ 50 z beznapěťový výstup k objednání pouze s nádobou (zvláštní návarek z výroby) Typ: MBM II Obj. číslo: Připojovací sada s uzávěrem pro ryclou montáž a údržbu expanzníc nádob včetně bezpečnéo uzávěru a připojení se šroubením s vypouštěním G 1/2 a připojením na adici podle DIN EN PN 16/120 C zejména vodné pro Reflex G s průměrem mm Typ Obj. číslo G G 5/ G 6/ Kulový koout se zajištěním bezpečná armatura pro údržbu a demontáž expanzníc nádob s integrovaným vypouštěním podle DIN EN PN 10/120 C Typ Obj. číslo MK 3/ MK MK 5/ MK 6/ MK

27 Příslušenství Refix Připojovací průtočná armatura Flowjet 3/4 uzavírací průtočná armatura s vypouštěním pro Refix DD podle DIN 7 T5 přípustný tlak 16 bar přípustná teplota 17 C připojení na obou stranác 3/4, vnitřní/vnější závit vodné pro připojení pomocí T-kusu s připojením 1 Typ: Flowjet 3/4 Obj. číslo: Ucycení expanzníc nádob konzole se staovacím páskem 8 25 litrů s orním nebo dolním upevněním jednoducá montáž Typ: KS 8 35 Obj. číslo: Signalizace netěsnosti membrány signalizace netěsnosti membrány Reflex DT, DE a Reflex G od 60 litrů skládá se z relé a elektrody namontované ve výrobním závodě napájení 230 V/ 50 z beznapěťový výstup k objednání pouze s nádobou (zvláštní návarek z výroby) Typ: MBM II Obj. číslo: Digitální manometr manometr pro měření předtlaku s rozsaem do 9 bar, podsvícený displej s osvětlením ventilku Typ: DTL Obj. číslo:

28 PI1301de / / / Tecnisce Änderungen vorbealten Reflex CZ, s.r.o. Sezemická 2757/2 CZ Praa 9 Telefon: reflex@reflexcz.cz
