1 Jednotky armatur vytápění, armatury, hydraulické výhybky, expanzní nádoby Strana ydraulické systémové komponenty Rozdělovač vytápění oval TransShare Popis 691 rmatury oval Kalová jímka Odlučovač kalu Plnicí jednotka Termostatický směšovací ventil Bezpečnostní sada Popis 693 Obj. č. 695 Technické údaje/rozměry 698 ydraulické výhybky oval MK, M Popis 699 Obj. č. 700 Technické údaje 701 Rozměry 703 Příklad 704 Expanzní nádoby s membránou ovalsériově připojené nádoby a nádoby pro odlučování kalu oval Popis 705 Obj. č. 706 Technické údaje

2 690

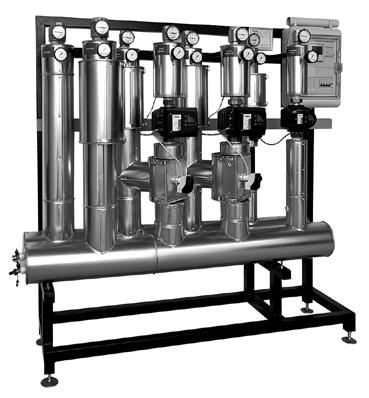

3 oval TransShare Rozdělovač vytápění Popis oval TransShare Volně konfigurovatelný, flexibilní rozdělovač vytápění v plně svařovaném provedení, namontovaný bez vibrací na rámovém stojanu. Typ připojení ke zdroji tepla lze libovolně vybírat před vyrobením a je buď vlevo, nebo vpravo (směřuje nahoru). Rozdělovač vytápění může obsahovat regulátor a elektrický ovládací panel. Regulátor TopTronic E a všechna provozní zařízení (pohon a senzor) se potom připojí kabely a jsou připravené k připojení. Pro aplikace s nízkými teplotami pod rosným bodem nabízíme rozdělovač TransShare pro nízké teploty s příslušnými ventily, dvojitou ochrannou vrstvou proti korozi a izolací pro nízké teploty. Systém je konstruován a vyroben v souladu s uznávanými pravidly a je certifikován podle ISO Jsou možné různé varianty hydrauliky. Např. s ohřevem vody na principu zásobníkové nádrže Provedení s více směšovači a/nebo přímými okruhy vytápění Provedení se dvěma kolektory zpátečky (vysoká teplota a nízká teplota) Provedení se dvěma kolektory zpátečky se doporučuje tehdy, když existuje okruh vytápění s vysokou nebo střední teplotou a okruh vytápění s nízkou teplotou. Nižší teplota zpátečky vede k vyšší účinnosti kondenzačních kotlů a vyššímu obsahu energie v zásobníkové nádrži. Projektování rozdělovače vytápění TransShare se vždy provádí v souvislosti s budovou a přizpůsobuje se odpovídajícím hodnotám výkonu, teplot a průtoků. Kompletní předsestavení zkracuje doby instalace a minimalizuje pracnost. Tepelná izolace z EPP nebo minerální vlny s pokoveným ocelovým plechem. Na vyžádání 3D výkres CD TransShare s tepelnou izolací z minerální vlny a pláštěm z pokoveného ocelového plechu Jmenovité tlaky do PN 16 a maximální teploty do 110 C Rozsah hodnot výkonu/velikosti: Rozdělovač DN Okruhy topení DN Napájení kw 1,2) Systém budovy, vytápění kw 1,2) Systém budovy, ohřev vody kw 1,2) 1) Závisí na programu teploty 2) Závisí na použitém ventilu a tepelném výměníku Další informace a ceny na vyžádání TransShare s tepelnou izolací EPP Podléhá změnám,

4 692

5 rmatury oval Popis Kalová jímka Typ Rp ½, ¾, 1, 1¼, 1½, 2 Korpus z mosazi, PN 16 Max. provozní tlak 16 bar Max. provozní teplota 110 C Sítko vyrobené z nerezové oceli, velikost ok 0,5 mm Dodávka Kalová jímka zabalená a dodává se samostatně Odlučovač kalu s magnetem Typ CS 20 ¾, CS 25 1, CS 32 1¼, CS 40 1½, CS 50 2 Pouzdro z plastu PP s difuzorem a odběrem parciálního průtoku, se 4 extra silnými neodymovými magnety Vyjímatelné magnety pro vypouštění Izolace EPP 20 mm Mosazné přípojky Typ CS 20 G ¾ Typ CS 25 G 1 Typ CS 32 G 1¼ Typ CS 40 G 1½ Typ CS 50 G 2 Mosazná vypouštěcí přípojka: připojení hadice Libovolná orientace instalace otočný o 360 Rozsah teplot 10 až 120 C Max. provozní tlak: 10 bar Max. podíl glykolu: 50 % Dodávka Odlučovač kalu se dodává samostatně zabalený Termostatický směšovací ventil TM200 3cestný směšovací ventil z mosazi pro regulaci teploty vody. Přípojky R ¾ Teplota vody max. 90 C Rozsah nastavení C Průtok 27 l/min (při p = 1 bar) odnota kvs 1,62 Podléhá změnám,

6 rmatury oval Popis Plnicí jednotka pro systémy vytápění Typ: FS-B15-¾ Pro trvalé připojení k systému vytápění podle DIN EN 1717, s certifikací DIN DVGW, obsahuje: zámek, systémový oddělovač B, reduktor tlaku, kalovou jímku, ukazatel tlaku, vypouštěcí hrdlo Přípojky ¾ Max. provozní tlak: 10 bar Min. vstupní tlak: 1,5 bar Výstupní tlak: 0,5 4 bar Vypouštěcí hrdlo: DN 40 Tlaková ztráta: 1,1 bar Max. průtok plnění: l/h Max. vstupní teplota: 30 C Max. výstupní teplota: 65 C Dodávka Plnicí jednotka zabalená a dodává se samostatně 694 Podléhá změnám,

7 rmatury oval Obj. č. rmatury Obj. č. Kalová jímka Korpus z mosazi, PN 16 Max. provozní teplota 110 C Sítko vyrobené z nerezové oceli, velikost ok 0,5 mm DN 15 ½ DN 20 ¾ DN DN 32 1¼ DN 40 1½ DN Odlučovač kalu s magnetem Pouzdro z plastu PP s difuzorem a odběrem parciálního průtoku, se 4 extra silnými neodymovými magnety Vyjímatelné magnety pro vypouštění Izolace EPP 20 mm Mosazné přípojky Mosazná vypouštěcí přípojka: připojení hadice Libovolná orientace instalace otočný o 360 Rozsah teplot 10 až 120 C Max. provozní tlak: 10 bar Max. podíl glykolu: 50 % Typ Připojení průtok m³/h rychlost průtoku m/s CS 20 G ¾ 0,4 1,0 1,0 CS 25 G 1 1,0 2,0 1,0 CS 32 G 1¼ 2,0 3,0 1,0 CS 40 G 1½ 3,0 5,0 1,0 CS 50 G 2 5,0 8,0 1, utomatický rychloodvzdušňovací ventil ⅜ s uzavíracím ventilem utomatický rychloodvzdušňovací ventil ½ s uzavíracím ventilem Příslušenství pro odlučovač kalu Termostatický směšovací ventil TM200 3cestný směšovací ventil pro regulaci teploty vody Materiál: mosaz Rozměry přípojek R ¾ Teplota vody max. 90 C Rozsah nastavení C Průtok 27 l/min (při delta p = 1 bar) odnota kvs 1, Další typy/velikosti viz Solární systémy / Jednotky solárních armatur Podléhá změnám,

8 rmatury oval Obj. č. Obj. č. Plnicí jednotka FS-B15-¾ pro stacionární připojení k systému vytápění podle DIN EN 1717, s certifikací DIN DVGW Korpus z mosazi Skládá se ze zámku, systémového oddělovače B, reduktoru tlaku, kalové jímky, ukazatele tlaku, vypouštěcího hrdla včetně připojovacích armatur ¾ Max. provozní tlak: 10 bar Min. vstupní tlak: 1,5 bar Výstupní tlak: 0,5 4 bar Vypouštěcí hrdlo: DN 40 Tlaková ztráta: 1,1 bar Max. průtok plnění: l/h Max. vstupní teplota: 30 C Max. výstupní teplota: 65 C Bezpečnostní sada Včetně pojistného ventilu (3 bar), ukazatele tlaku a autom. nasávání s uzavíracím ventilem. Přípojka s vnitřním závitem DN 15 1, rozsah aplikace do 50 kw DN 20 1, rozsah aplikace do 100 kw DN 25 1, rozsah aplikace do 200 kw DN 32 1¼, rozsah aplikace do 350 kw Podléhá změnám,

9 rmatury oval Technické údaje / rozměry Odlučovač kalu s magnetem (Rozměry v mm) Typ CS 20 ¾, CS 25 1, CS 32 1¼, CS 40 1½, CS 50 2 Pouzdro z plastu PP s difuzorem a odběrem parciálního průtoku, se 4 extra silnými neodymovými magnety Vyjímatelné magnety pro vypouštění Izolace EPP 20 mm Mosazné přípojky Typ CS 20 G ¾ Typ CS 25 G 1 Typ CS 32 G 1¼ Typ CS 40 G 1½ Typ CS 50 G 2 Mosazná vypouštěcí přípojka: připojení hadice Libovolná orientace instalace otočný o 360 Rozsah teplot 10 až 120 C Max. provozní tlak: 10 bar Max. podíl glykolu: 50 % Typ Připojení Rozměry motnost E C D K L M I mm mm mm mm mm mm mm mm kg CS 20 G ¾ ,01 CS 25 G ,21 CS 32 G 1¼ ,37 CS 40 G 1½ ,88 CS 50 G ,32 Diagram pro výběr tlaková ztráta Tlaková ztráta [kpa] CS 20 CS 25 CS 32 CS 40 CS 50 Průtok [m 3 /h] Podléhá změnám,

10 rmatury oval Technické údaje / rozměry Termostatický směšovací ventil TM200 (Rozměry v mm) 3cestný směšovací ventil z mosazi pro regulaci teploty vody. Max. provozní tlak 10 bar Max. rozdíl tlaků 2,5 bar Poloha instalace podle potřeby Teplota vody max. 90 C Přípojka R ¾ Rozsah nastavení C Tovární nastavení 40 C Průtok při p = 1 bar 27 l/min odnota kvs 1,62 Přesnost nastavení < ±4 K 73 L l R Připojení TM ¾ Plnicí jednotka pro systémy vytápění (Rozměry v mm) Typ: FS-B15 ¾ Pro trvalé připojení k systému vytápění podle DIN EN 1717, s certifikací DIN DVGW, obsahuje: zámek, systémový oddělovač B, reduktor tlaku, kalovou jímku, ukazatel tlaku, vypouštěcí hrdlo Přípojky ¾ Max. provozní tlak: 10 bar Min. vstupní tlak: 1,5 bar Výstupní tlak: 0,5 4 bar Vypouštěcí hrdlo: DN 40 Tlaková ztráta: 1,1 bar Max. průtok plnění: l/h Max. vstupní teplota: 30 C Max. výstupní teplota: 65 C 1 2 L3 L2 L1* B L4 D Typ B D L1 L2 L3 L4 1 2 FS-B15-¾ Rp ¾ vnitřní R ¾ vnější Podléhá změnám,

11 ydraulické výhybky oval Popis ydraulické výhybky s odplyňovačem MK..., M... Odlučování vzduchu a plynu se zadržováním nečistot a kalu, pro nepřetržité odplyňování a čistění topného média od kalu S hydraulickou výhybkou pro izolaci přívodů v kotli Svařovaná tlaková nádoba z oceli Čisticí otvor ve dně utomatický odvzdušňovač s automatickým uzavíracím ventilem Zakrytování včetně izolace ydraulické výhybky s odplyňovačem MK (25), MK (32) Svařovaná tlaková nádoba z oceli s připojovacími díly, šroubovacími uzávěry a těsněními Čisticí otvor ve dně utomatický odvzdušňovač s automatickým uzavíracím ventilem Zakrytování včetně izolace ydraulické výhybky s odplyňovačem M (40) až M (200) Svařovaná válcová tlaková nádoba z oceli s připojovacími díly, včetně přírub Victaulic Čisticí otvor ve dně utomatický odvzdušňovač s automatickým uzavíracím ventilem Přípojka ½ pro senzor teploty ve víku Zařízení pro vyplachování a vypouštění 1 na dně a víku Výškově nastavitelná noha pro upevnění ke dnu Zakrytování včetně izolace Podléhá změnám,

12 ydraulické výhybky oval Obj. č. ydraulické výhybky s odplyňovačem Obj. č. MK (25), MK (32) Kompletně izolováno a zakrytováno, včetně šroubovacích uzávěrů a těsnění (hodí se pro odlučovač oval). utomatický odvzdušňovač s automatickým uzavíracím ventilem a vypouštěcím mechanismem ve dně. ydraulické výhybky typ MK (25) MK (32) M (40) M (200) Kompletně izolováno a zakrytováno, včetně přírub Victaulic, přípojka ½ pro senzor teploty, automatický odvzdušňovač s automatickým uzavíracím ventilem, zařízení pro vyplachování a vypouštění na dně a víku. ydraulické výhybky Příruba Připojovací potrubí Victaulic typ DN DN M (40) M (50) M (65) M (80) M (100) M (125) M (150) M (200) Podléhá změnám,

13 ydraulické výhybky oval Technické údaje ydraulická výhybka MK (25, 32), M (40 65) Typ (25) (32) (40) (50) (65) Výkon při t = 20 K kw Průtok m 3 /h Tlakové ztráty viz charakteristika průtoku Rozměr přípojky Rp 1½ Rp 2 DN 40 / PN 6 DN 50 / PN 6 DN 65 / PN 6 Čisticí otvor Vypouštěcí mechanismus Systém vyplachování Pouzdro s trubkou jímky pro senzor teploty - - ½ ½ ½ Pouzdro pro magnetický odlučovač 2 ¾ 2 ¾ 4 ¾ 4 ¾ 4 ¾ Provozní/zkušební tlak bar 6/9 6/9 6/9 6/9 6/9 Max. provozní teplota C ydraulická výhybka M (80 200) Typ (80) (100) (125) (150) (200) Výkon při t = 20 K kw Průtok m 3 /h Tlakové ztráty viz charakteristika průtoku Rozměr přípojky 80 / PN / PN / PN / PN / PN 6 Čisticí otvor Vypouštěcí mechanismus Systém vyplachování Pouzdro s trubkou jímky pro senzor teploty ½ ½ ½ ½ ½ Pouzdro pro magnetický odlučovač 4 ¾ 4 ¾ 4 ¾ 4 ¾ 4 ¾ Provozní/zkušební tlak bar 6/9 6/9 6/9 6/9 6/9 Max. provozní teplota C Podléhá změnám,

14 ydraulické výhybky oval Technické údaje Charakteristika průtoku ydraulické výhybky MK (25), MK (32) 0,10 0,09 0,08 Tlaková ztráta v bar 0,07 0,06 0,05 0,04 0,03 0,02 0,01 0,00 0 0, , , , , , , , , , , ,8 Průtok (m 3 /h) Charakteristika průtoku ydraulické výhybky M (40) až M (200) 0,10 0,09 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 Tlaková ztráta v bar 0,08 0,07 0,06 0,05 0,04 0,03 DN 150 DN 200 0,02 0,01 0, Průtok (m 3 /h) 702 Podléhá změnám,

15 ydraulické výhybky oval Rozměry Rozměry ydraulické výhybky MK (25), MK (32) Rozměry ydraulické výhybky M (40) až M (200) Typ a b c d (min.) e f g h (min.) (40) , (50) , (65) , (80) , (100) , (125) , (150) , (200) , Technologie připojení ydraulické výhybky MK (25), MK (32) Přívod kotle Zpátečka kotle Přívod okruhu vytápění Zpátečka okruhu vytápění Technologie připojení ydraulické výhybky M (40) až M (200) utomatické odvzdušnění Usazovací komora Nárazová deska Usměrňovač průtoku Přívod kotle Vyplachovací ventil s přípojkou pro hadici (je součástí dodávky) Trubka jímky pro senzor teploty Přívod okruhu vytápění Odvzdušňovací kanál Perforované přepážky Odvzdušňovací kanál Zpátečka kotle Zpátečka okruhu vytápění Oddělovací přepážky Volitelný MO (magnetický odlučovač) Vypouštěcí kulový ventil s přípojkou pro hadici (je součástí dodávky) Prostor pro kal Podléhá změnám,

16 ydraulické výhybky oval Příklad Uno-3 Olejový/plynový kotel s hlavním čerpadlem s udržováním teploty zpátečky (nepřetržitým) s hydraulickou výhybkou se zásobníkovou nádrží s výměníkem s 1 přímým okruhem směšovacím okruhem (okruhy) ydraulické schéma BEEE030 F RBM TTE-GW TTE-WEZ TTE-FE K TTE- K/WW VF1 B1.1 VF2 B1.2 T T T T T T DKP MK1 MK2 YK1 YK2 T P Uno-3 SF RLF SLP T P T YKR TTE-WEZ Základní modul zdroje tepla TopTronic E (nainstalovaný) VF1 Senzor teploty přívodu 1 B1.1 lídač teploty přívodu (pokud je nutný) MK1 Čerpadlo směšovacího okruhu 1 YK1 kční člen směšovače 1 Poznámka: Toto hydraulické schéma je principiální schéma. Neobsahuje všechny detaily pro instalaci. Instalace musí být provedena v souladu s místními podmínkami, dimenzováním a předpisy. Při podlahovém vytápění musí být vestavěn hlídač teploty přívodu. Uzavírací zařízení pojistného ventilu (tlaková expanzní nádoba, pojistný ventil atd.) musí být zajištěna proti neúmyslnému zavření! Nainstalujte zařízení proti samotížné cirkulaci! RLF P DKP YKR SLP SF Senzor zpátečky lavní čerpadlo Čerpadlo pro okruh vytápění bez směšovače kční člen směšovače zpátečky Nabíjecí čerpadlo zásobníkové nádrže s výměníkem Senzor zásobníkové nádrže s výměníkem Volitelné příslušenství RBM Prostorový řídicí modul TopTronic E TTE-GW Gateway TopTronic E TTE-FE K Rozšiřující modul okruhu vytápění TopTronic E TTE-K/WW Modul okruhu vytápění / teplé vody TopTronic E VF2 Senzor teploty přívodu 2 B1.2 lídač teploty přívodu (pokud je nutný) MK2 Čerpadlo směšovacího okruhu 2 YK2 kční člen směšovače Podléhá změnám,

17 Membránové expanzní nádoby oval Popis Membránové expanzní nádoby oval Reflex Pro uzavřené vodní systémy vytápění a chlazení Pracuje na principu udržování statického tlaku pomocí zásobníku s dusíkem. Komora s plynem a komora s vodou jsou od sebe oddělené membránou. Nevyměnitelná membrána Se závitovými nebo přírubovými přípojkami Povolená provozní teplota nádoby/membrány 120 C / 70 C Reflex N 8 25 Jmenovitý objem nádoby 8 25 litrů Povolený provozní přetlak 6 bar Pro nástěnnou instalaci Reflex NG , N Jmenovitý objem nádoby litrů Povolený provozní přetlak 6 bar S nožkami Reflex S Speciálně pro solární instalace a také pro vodní systémy vytápění a chlazení Jmenovitý objem nádoby l Pro nemrznoucí směs do 50 % Povolený provozní přetlak 10 bar Pro nástěnnou instalaci, od typu S 50 s nožkami Reflex NG Nástěnná nádoba NG 8 NG 12 NG 18 NG 25 Reflex NG/N s nožkami NG 35 NG 50 NG 80 NG 100 NG 140 N 200 N 250 N 300 N 400 N 500 N 600 N 800 N 1000 Reflex S Nástěnná nádoba S 8 S 12 S 18 S 25 S 33 Reflex S s nožkami S 50 S 80 S 100 S 140 S 200 S 250 S 300 S 400 S 500 S 600 Reflex F Prostorově úsporná nádoba plochého tvaru o jmenovitém objemu 18, 24 litrů Povolený provozní přetlak 3 bar S upevňovacím závěsem pro nástěnnou instalaci Reflex C Nádoba diskového tvaru, jmenovitý objem litrů Pro nemrznoucí směs do 50 % Butylová membrána podle DIN 4807 T3 Povolený provozní přetlak 3 bar Integrovaný závěs pro nástěnnou instalaci Dodávka Expanzní nádoba se dodává samostatně zabalená Reflex F Nádoba plochého tvaru F 18 F 24 Reflex C Diskový tvar C 18 C 25 C 35 C 50 C 80 Reflex V Nádoba pro sériové připojení V 6 V 12 V 20 V 40 V 60 V 200 V 300 V 350 Reflex EB Nádoba pro odlučování kalu EB 30 EB 60 EB 80 EB 100 EB 180 EB 300 EB 400 EB 750 Na místě instalace Pojistný ventil / ukazatel tlaku Certifikace podle směrnice pro tlaková zařízení 97/23/ES Sériová nádoba Reflex V Z ocelového plechu, od typu V 40 na nožkách Nutná pro zařízení s teplotou zpátečky > 70 C Lze použít i jako vyrovnávací komoru Povolená provozní teplota 120 C Pro provozní přetlak do 10 bar Dodávka Nádoba pro sériové připojení se dodává samostatně zabalená. Nádoba pro odlučování kalu Reflex EB Pro odlučování jemných částic kalu, např. ve starých systémech, a pro ochranu proti usazeninám ve zdrojích tepla. Pro instalaci do zpátečky Pro vodní systémy vytápění a chlazení Pro nízké tlaky v systému Povolený provozní přetlak EB : 10 bar EB : 6 bar Povolená provozní teplota 120 C Dodávka Nádoba pro odlučování kalu se dodává v samostatném balení. Podléhá změnám,

18 Membránové expanzní nádoby oval Obj. č. Membránové expanzní nádoby Obj. č. Reflex NG 8 25 Nádoba pro nástěnnou instalaci. Povolený provozní přetlak 6 bar. Povolená provozní teplota nádoby/membrány 120 C / 70 C. Pro nástěnnou montáž s upínacím pásem (upínací pás viz příslušenství) Reflex typ mm mm 8 25 litrů NG R ¾ NG R ¾ NG R ¾ NG R ¾ Reflex NG , N Nádoba s nožkami. Povolený provozní přetlak 6 bar. Povolená provozní teplota nádoby/membrány 120 C / 70 C litrů h Reflex h typ mm mm mm NG R ¾ NG R ¾ NG R 1 NG R 1 NG R 1 N R 1 N R 1 N R 1 N R 1 N R 1 N R 1 N R 1 N R Reflex S Speciálně pro solární instalace a také pro vodní systémy vytápění a chlazení. Pro nemrznoucí směs do 50 %. Povolený provozní přetlak 10 bar. Povolená provozní teplota nádoby/membrány 120 C / 70 C. Typ S 8 25 pro nástěnnou montáž s upínacím pásem (upínací pás viz příslušenství) Typ S 33 pro nástěnnou montáž pomocí závěsů. Typ S s nožkami. Reflex h typ mm mm mm h S G ¾ S G ¾ S G ¾ S G ¾ S G ¾ S R ¾ S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 S R Podléhá změnám,

19 Membránové expanzní nádoby oval Obj. č. Membránové expanzní nádoby Obj. č. B T Reflex F Nádoba plochého tvaru pro nástěnnou instalaci s upevňovacím závěsem. Povolený provozní přetlak do 3 bar. Povolená provozní teplota nádoby/membrány 120 C / 70 C. Reflex B T typ mm mm mm F G ¾ F G ¾ L Reflex C Nádoba diskového tvaru pro nástěnnou instalaci včetně držáku na stěnu. Pro nemrznoucí směs do 50 %. Povolený provozní přetlak 3 bar. Povolená provozní teplota nádoby/ membrány 120 C / 70 C. B Reflex L B typ mm mm C R ¾ C R ¾ C R ¾ C R ¾ C R ¾ Reflex V Sériová nádoba z ocelového plechu, od typu Reflex V 40 na nožkách. Určeno pro provozní přetlaky do 10 bar. Typ V 6 20 pro nástěnnou montáž s upínacím pásem (upínací pás viz příslušenství) Reflex h typ mm mm mm V R ¾ V R ¾ V R ¾ V R 1 V R 1 V DN 40 / PN 16 V DN 40 / PN 16 V DN 40 / PN h Podléhá změnám,

20 Membránové expanzní nádoby oval Obj. č. Obj. č Reflex EB Nádoba pro odlučování kalu z ocelového plechu, od typu Reflex EB 60 na nožkách. Pro odlučování jemných částic kalu, např. ve starých systémech, a pro ochranu proti usazeninám ve zdrojích tepla. Pro vodní systémy vytápění a chlazení Povolený provozní přetlak EB : 10 bar EB : 6 bar Povolená provozní teplota 120 C Červená barva Verze 10 bar / 120 C Reflex Průtok 1 2 V typ m³/h mm mm 1 1 EB 30 2, R 1¼ R 1 EB 60 7, DN 50 / PN 16 R 1 EB 80 12, DN 65 / PN 16 R 1 EB , DN 80 / PN 16 R Verze 6 bar / 120 C Reflex Průtok 1 2 V typ m³/h mm mm EB , DN 100 / PN 6 R 1 EB , DN 125 / PN 6 R 1 EB , DN 150 / PN 6 R 1 EB , DN 250 / PN 6 R Příslušenství Konzola s upínacím pásem pro Reflex NG 8 25, S 8 25, V 6 20 vertikální instalace připojení nádoby nahoru nebo dolů Strana připojení nádoby Strana připojení nádoby Rychlospojka SU R ¾ ¾ pro membránové expanzní nádoby v uzavřených vodních systémech vytápění a chlazení. S uzavíracím ventilem proti neúmyslnému zavření (kulička) a vypouštěním podle DIN 4751 část 2, testováno TÜV Přípojka R ¾ PN 10 / 120 C Rychlospojka SU R 1 1 pro membránové expanzní nádoby v uzavřených vodních systémech vytápění a chlazení. S uzavíracím ventilem proti neúmyslnému zavření (kulička) a vypouštěním podle DIN 4751 část 2, testováno TÜV Přípojka R 1 PN 10 / 120 C Podléhá změnám,

21 Membránové expanzní nádoby oval Technické údaje Reflex Membránové expanzní nádoby Reflex NG 8 25 Nástěnná nádoba Povolený provozní přetlak 6 bar Povolená provozní teplota nádoby/membrány 120 C / 70 C Typ Jmen. objem Vn motnost Předtlakování litry kg mm mm bar NG 8 8 1, R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 Reflex NG , N Jmenovitý objem nádoby l Povolený provozní přetlak 6 bar Povolená provozní teplota nádoby/membrány 120 C / 70 C Typ motnost h Předtlakování 6 bar / 120 C kg mm mm mm bar NG 35 4, R ¾ 1,5 NG 50 5, R ¾ 1,5 NG 80 9, R 1 1,5 NG , R 1 1,5 NG , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1, litrů h Podléhá změnám,

22 Membránové expanzní nádoby oval Technické údaje Reflex S Pro solární vodní systémy vytápění a chlazení Jmenovitý objem nádoby l Pro nemrznoucí směs do 50 % Povolený provozní přetlak 10 bar Povolená provozní teplota nádoby/membrány 120 C / 70 C Typ S8 S33 pro nástěnnou instalaci Typ S50 S600 s nožkami Typ motnost h Předtlakování 10 bar / 120 C kg mm mm mm bar S 8 1, G ¾ 1,5 S 12 2, G ¾ 1,5 S 18 3, G ¾ 1,5 S 25 3, G ¾ 1,5 S 33 6, G ¾ 1,5 S 50 9, R ¾ 3,0 S 80 12, R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 h Reflex Membránové expanzní nádoby Reflex F 18, 24 Nádoba plochého tvaru Povolený provozní přetlak do 3 bar Povolená provozní teplota nádoby/membrány 120 C / 70 C B T Typ Jmen. objem Vn motnost B T Předtlakování litry kg mm mm mm bar F , G ¾ 1,0 F , G ¾ 1,0 Reflex C Nádoba diskového tvaru pro nástěnnou instalaci, včetně držáku na stěnu Pro nemrznoucí směs do 50 % Povolený provozní přetlak 3 bar Povolená provozní teplota nádoby/membrány 120 C / 70 C Typ Jmen. objem Vn motnost L B Předtlakování litry kg mm mm mm mm bar L C , R ¾ 1,0 C , R ¾ 1,0 C , R ¾ 1,0 C , R ¾ 1,5 C , R ¾ 1,5 B 710 Podléhá změnám,

23 Membránové expanzní nádoby oval Technické údaje Reflex V Sériová nádoba z ocelového plechu, od typu Reflex V 40 na nožkách Nutná pro zařízení s teplotou zpátečky > 70 C Lze použít i jako vyrovnávací komoru Povolená provozní teplota 120 C a provozní přetlak do 10 bar Typ motnost h 10 bar / 120 C kg mm mm mm V 6 2, R ¾ V 12 3, R ¾ V 20 4, R ¾ V 40 7, R 1 V 60 23, R 1 V , DN 40 / PN 16 V , DN 40 / PN 16 V , DN 40 / PN 16 h Reflex EB Pro odlučování jemných částic kalu, např. ve starých systémech, a pro ochranu proti usazeninám ve zdrojích tepla. Pro instalaci do zpátečky Pro vodní systémy vytápění a chlazení Pro nízké tlaky v systému Povolený provozní přetlak Povolená provozní teplota 120 C EB : 10 bar EB : 6 bar Volba Nádoby pro odlučování kalu se volí na základě průtoku podle níže uvedené tabulky. Typ Průtok V 1 2 motnost 10 bar / 120 C m³/h mm mm kg EB 30 2, R 1¼ R 1 11 EB 60 7, DN 50 / PN 16 R 1 22 EB 80 12, DN 65 / PN 16 R 1 30 EB , DN 80 / PN 16 R Typ Průtok V 1 2 motnost 6 bar / 120 C m³/h mm mm kg EB , DN 100 / PN 6 R 1 76 EB , DN 125 / PN 6 R EB , DN 150 / PN 6 R EB , DN 250 / PN 6 R Podléhá změnám,
