1 Ekologická laboratoř PEAL, s.r.o. U Vodojemu 15, Praha Tel: Zkušební laboratoř č akreditovaná ČIA podle ČSN EN ISO/IEC 17025:2005. Protokol č. 67/2017/01 : Měření ovzduší ve vnitřním prostředí staveb a ve vnějším ovzduší - azbestová a minerální vlákna Základní a Mateřská škola Zdiby Na Lada 144, Veltěž, Zdiby ZADAVATEL MĚŘENÍ: TREPART, s.r.o., Pištěkova 782/3, Praha 4 MĚŘENÍ PROVEDL: MĚŘENÍ BYL PŘÍTOMEN: TYP MĚŘENÍ: PŘEDMĚT A MÍSTO MĚŘENÍ: MĚŘENÉ UKAZATELE: Ing. Luboš Ditrich, Karel Tomášek Za TREPART, s.r.o. paní Ing. Nikola Mlkvíková Ovzduší ve vnitřním prostředí staveb a vnějším ovzduší, azbestová a minerální vlákna kontrola stavu po provedených stavebních úpravách Základní a Mateřská škola Zdiby, Na Lada 144, Veltěž, Zdiby DATUM MĚŘENÍ: POČET LISTŮ PROTOKOLU: 17 VÝTISK ČÍSLO: 1/4 DATUM VYSTAVENÍ PROTOKOLU: PROTOKOL VYPRACOVAL : ZODPOVĚDNÝ PRACOVNÍK, PODPIS : Azbestová a minerální vlákna, kontrola stavu po provedených stavebních úpravách a mikroklimatické podmínky 4) Ing. Luboš Ditrich Ing. Ivan Černý vedoucí laboratoře

2 List číslo: 2 Obsah 1. ÚČEL A ROZSAH MĚŘENÍ PODKLADY PRO HODNOCENÍ ODBĚR VZORKŮ VZDUŠINY, UMÍSTNĚNÍ STANOVIŠŤ A METODY ZPRACOVÁNÍ VZORKŮ VÝPOČTY VÝSLEDKY MĚŘENÍ ODBORNÁ STANOVISKA A INTERPRETACE MĚŘÍCÍ A ZKUŠEBNÍ ZAŘÍZENÍ, KALIBRACE MĚŘÍCÍ A ZKUŠEBNÍ ZAŘÍZENÍ KALIBRACE POZNÁMKY SEZNAM POUŽITÝCH VELIČIN A ZNAČEK NÁKRES MÍST ODBĚRŮ VZORKŮ FOTODOKUMENTACE PROTOKOLY ZÚ HRADEC KRÁLOVÉ... 10

3 List číslo: 3 1. ÚČEL A ROZSAH MĚŘENÍ 1.1. Podklady pro hodnocení Měření má poskytnout obraz o úrovni koncentrace azbestových a minerálních vláken v ovzduší, jako vzorkování (viz ČSN EN ISO ) po stavebních úpravách objektu. Součástí stavebních úprav bylo také odstranění azbestových prvků, konkrétně střechy objektu. Vzorky vzdušiny byly odebrány v jedné místnosti školky, umístněné v SZ části budovy v prvním patře a ve venkovním prostředí na okraji pozemku. Měřená místnost a venkovní prostor byly vybrány objednavatelem. Počet míst odběru vzorků a jejich lokalizace v měřených prostorách byly navrženy podle citované ČSN EN ISO (bod , tabulka 2). Limitní koncentrací (viz vyhláška Ministerstva zdravotnictví č. 6/2003 Sb. v platném znění) je 1000 minerálních a azbestových vláken v jednom krychlovém metru vzduchu. Limitní koncentrací (viz vyhláška č. 410/2005 Sb. v platném znění) pro relativní vlhkost vzduchu ve školkách je % a výsledná teplota vzduchu má být 22,0 C ± 2,0 C (optimální), 20,0 C (minimální) a 28,0 C (maximální). 2. ODBĚR VZORKŮ VZDUŠINY, UMÍSTNĚNÍ STANOVIŠŤ A METODY ZPRACOVÁNÍ VZORKŮ Měření se uskutečnilo dne od 9:00 do 13:30. V objektu školky byla objednavatelem vybrána velká učebna v prvním patře, umístněná v SZ části objektu (190 m 2 ). Zde byly odebrány tři vzorky vzduchu. Učebna byla vybrána v prvním patře, aby se měření provádělo co nejblíže místu původní střechy objektu. Dále byl po dohodě s objednavatelem vybrán venkovní prostor, kde se odebíral jeden vzorek vzduchu (místo bylo vybráno na SZ okraji pozemku, směrem k nejbližší obytné zástavbě). Všechna měřená místa byla umístěna více jak 2,0 m od zdí jednotlivých místností a ve výšce 1,5 m nad podlahou nebo zemí. místnost Plocha (m 2 ) Počet vzorkovacích míst Postup učebna, SZ, 1. patro SOP VZ06, SOP OV12 venkovní prostor, SZ - 1 SOP VZ06, SOP OV12 Vzorkovalo se v době, kdy byla školka mimo provoz (v rekonstrukci). Stavební součásti s azbestem (původní střecha objektu) byly již odstraněny a na jejím místě je budováno další patro pro potřeby základní školy. Místnost byla čistě uklizená, položená nová podlaha a na ní samonivelační stěrka. Na stěnách byla také omítka, akorát na stropech ještě nebyly dokončené podhledy. Simulace běžného provozu byla prováděna zvedáním prachu z povrchů (zametání podlahy). Tato činnost byla provedena bezprostředně před zahájením měření a pak ještě 2x v průběhu měření a působením vibrací (tato činnost byla provedena bezprostředně před zahájením měření a pak ještě 5x v průběhu měření). Kontrolovalo se také venkovní ovzduší. Foukal mírný jižní až jihovýchodní vítr. Vzorkovací místo bylo vybráno ve směru proudění vzduchu od rekonstruovaného objektu na SZ okraji pozemku u nejbližší obytné zástavby. Vzorkovalo se: 3x čerpadly Baghirra (10-12 l/min, evid.č. 221, 222 a 255) a 1x čerpadlem Gilian GilAir plus (4,0 l/min, evid.č. 292). Místa odběru vzorků jsou zakreslena ve schématickém plánu a na fotodokumentaci (viz příloha). Při měření a zpracování odebraných vzorků se postupovalo podle příručky jakosti. Vzorky vzdušiny pro stanovení početní koncentrace respirabilních minerálních vláken včetně azbestu v ovzduší byly vyšetřeny metodou SEM/EDX. Vzduch se vzorkoval prosáváním celulosovým

4 List číslo: 4 filtrem o průměru 25 mm umístěným ve válcové objímce (viz ČSN EN ISO ). Exponované filtry byly zpracovány v laboratoři ZÚ Hradec Králové, podle SOP HK , viz protokoly ZÚ Hradec Králové v příloze. Během odběru vzorků se měřily orientační mikroklimatické podmínky 4) (SOP OV12) pomocí Comet D4130 (evid.č. 251 a 261). V učebně se teplota vzduchu (t i ) pohybovala mezi 10,1 12,4 C a relativní vlhkost vzduchu (Rh) se pohybovala mezi 66,4 74,6 %. Místnosti nebyly vytápěny (stále probíhá rekonstrukce objektu. Venkovní teplota se pohybovala v rozmezí 6,8 12,4 C a relativní vlhkost vzduchu (Rh) se pohybovala mezi 53,6 82,9 %. místnost / prostor t i ( C) 4) limitní hodnoty 2) ( C) Rh (%) 4) relativní vlhkost vzduchu limitní odnoty 2) (%) p atm (kpa) 4) barometrický tlak vzduchu teplota vzduchu učebna, SZ, 1. patro 11, , ,32 venkovní prostor, SZ 9, , ,32 Pozn: relativní vlhkost vzduchu a teplota vzduchu se nehodnotí, protože měření neprobíhalo při běžném provozu zařízení 3. VÝPOČTY Vychází se z předpokladu, že stavové chování vzdušiny lze s přijatelnou mírou nejistoty popsat stavovou rovnicí ideálního plynu. Koncentrace znečišťující látky (ZL) za podmínek měření byla přepočtena na koncentraci za normálních stavových podmínek (20 C a 101,325 kpa) podle vztahu: pn Tok ρn ( ZL) = ρ( ZL) p T kde ρ (ZL) je koncentrace ZL za podmínek měření (počet vláken/m 3 ), p atm je střední atmosférický tlak při podmínkách měření (kpa), T ok je střední teplota okolí při podmínkách měření (K), ρ n (ZL) je koncentrace znečišťující látky (ZL) za normálních podmínek (20 C a 101,325 kpa) (počet vláken/m 3 ), p n je normální tlak (101,325 kpa), je normální termodynamická teplota (293,15 K). T n atm n

5 List číslo: 5 4. VÝSLEDKY MĚŘENÍ MŠ Zdiby, Na Lada 144, Zdiby čas odběru / objem vzorku (m 3 ) počet vláken / m 3 vzduchu (n.p.) 3) Vlákna všech azbestů Vlákna síranu vápenatého Číslo vzorku a měřený prostor Vlákna amfibolu 1 učebna, SZ, 1. patro 9:00-13:00 / 2,40 < 100 < 100 < učebna, SZ, 1. patro 9:00-13:00 / 2,88 < 100 < 100 < učebna, SZ, 1. patro 9:00-13:00 / 2,40 < 100 < 100 < venkovní prostor, SZ okraj pozemku 9:15-13:30 / 1,02 < 100 < 100 < MŠ Zdiby, Na Lada 144, Zdiby Čas odběru / objem vzorku (m 3 ) Počet vláken / m 3 vzduchu (n.p.) 3) Vlákna chrysotilu Vlákna jiná minerální Číslo vzorku a měřený prostor 1 učebna, SZ, 1. patro 9:00-13:00 / 2,40 < 100 <100 2 učebna, SZ, 1. patro 9:00-13:00 / 2,88 < učebna, SZ, 1. patro 9:00-13:00 / 2,40 < 100 <100 4 venkovní prostor, SZ okraj pozemku 9:15-13:30 / 1,02 < 100 < ODBORNÁ STANOVISKA A INTERPRETACE Za předpokladu, že se měření porovnává s limity pro chladné období roku dle vyhlášky 06/2003 Sb. v platném znění bylo zjištěno, že: - zjištěný obsah vláken všech azbestů nepřekračuje stanovené limity - počet jiných minerálních vláken nepřekračuje stanovené limity - relativní vlhkost vzduchu a teplota vzduchu se nehodnotí, protože měření neprobíhalo při běžném provozu zařízení Za předpokladu, že se měření porovnává s limity dle vyhlášky č. 410/2005 Sb. v platném znění bylo zjištěno, že: - relativní vlhkost vzduchu a teplota vzduchu se nehodnotí, protože měření neprobíhalo při běžném provozu zařízení 6. MĚŘÍCÍ A ZKUŠEBNÍ ZAŘÍZENÍ, KALIBRACE 6.1. Měřící a zkušební zařízení - barometr, teplota okolí a relativní vlhkost vzduchu Comet D4130 (evid.č. 251 a 261) - odběrové soupravy Baghirra (evid.č. 221, 222 a 255) - odběrová souprava Gilian GilAir plus (evid.č. 292) - membránový plynoměr G4-BK (evid.č. 295)

6 List číslo: Kalibrace Odběrové soupravy se nastavily na požadovaný průtok pomocí membránového plynoměru G4-BK (evid.č. 295) a po skončení měření se opakovaně zkontroloval průtok, který se nesmí lišit od nastaveného o více jak 5%. 7. POZNÁMKY 1) Zkouška není akreditovaná 2) Uvedené limitní hodnoty odpovídají chladnému období roku dle přílohy č. 1 k vyhlášce č. 6/2003 Sb. v platném znění nebo dle přílohy č. 3 k vyhlášce č. 410/ Sb. v platném znění 3) Hodnota slepých vzorků: Vlákna amfibolu <100 počet vl./m 3 Vlákna všech azbestů <100 počet vl./m 3 Vlákna síranu vápenatého <100 počet vl./m 3 Vlákna chrysotilu <100 počet vl./m 3 Vlákna jiná minerální <100 počet vl./m 3 4) Jedná se pouze o orientační měření mikroklimatických podmínek Nejistota uvedená u výsledků (nevztahuje se na hodnoty pod mezí stanovitelnosti < ) je rozšířená kombinovaná nejistota U (% relat.), která zahrnuje stanovení i případný odběr vzorku v terénu a byla vypočtena za použití koeficientu rozšíření k=2, což odpovídá hladině spolehlivosti přibližně 95%. Výsledky se vztahují pouze ke zkoušeným položkám Tento protokol nesmí být bez písemného souhlasu laboratoře reprodukován jinak než celý. 8. SEZNAM POUŽITÝCH VELIČIN A ZNAČEK Rh relativní vlhkost vzduchu (%) t i teplota vzduchu ( C) p atm barometrický tlak vzduchu (kpa) n.p. normální podmínky (293,15 K a 101,325 kpa) ρ (ZL) je koncentrace ZL za podmínek měření (počet vláken/m 3 ), p atm je střední atmosférický tlak při podmínkách měření (kpa), Tok je střední teplota okolí při podmínkách měření (K), ρ n (ZL) je koncentrace znečišťující látky (ZL) za normálních podmínek (20 C a 101,325 kpa) (počet vláken/m 3 ), p n je normální tlak (101,325 kpa), je normální termodynamická teplota (293,15 K). T n

7 List číslo: 7 9. NÁKRES MÍST ODBĚRŮ VZORKŮ Pozn: č. 1 č. 4 jsou místa odběrů vzorků v učebně (č.1 č.3) a ve venkovním prostoru (č. 4)

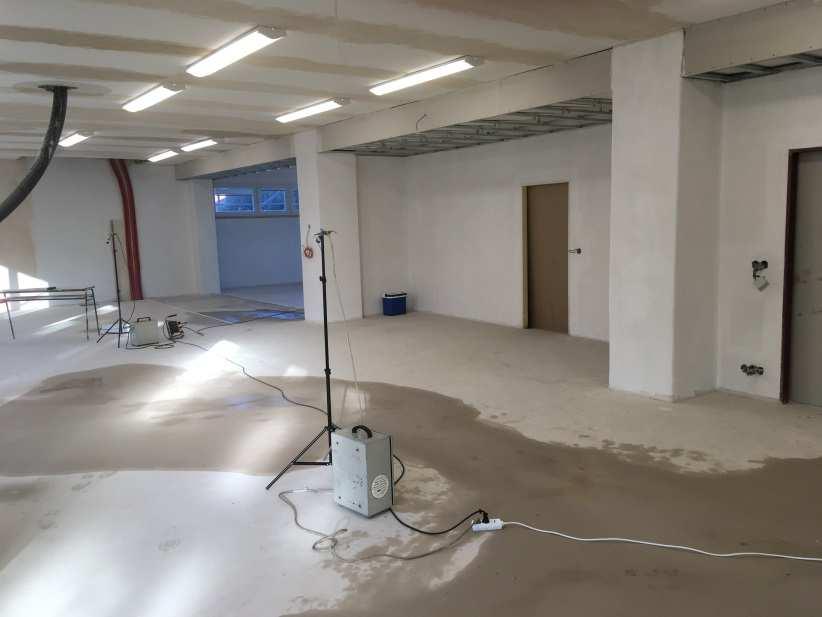

8 List číslo: FOTODOKUMENTACE Číslo vzorku 1 učebna Číslo vzorku 2 učebna

9 List číslo: 9 Číslo vzorku 3 učebna Číslo vzorku 4 venkovní prostor
