1 Měření pachových látek v areálu a okolí lagun Ostramo Zadavatel: Měření: Vydání protokolu: Odpovědný pracovník: AVE CZ odpadové hospodářství s.r.o Ing. Lucie Hellebrandová Zdravotní ústav se sídlem v Ostravě Centrum hygienických laboratoří, Oddělení ovzduší Partyzánské náměstí 7, Ostrava tel.: , mob.: , http.:

2 1. OBSAH A PROHLÁŠENÍ 1. Obsah a prohlášení 2. Způsob měření 3. Popis odběrových míst 4. Popis zdroje emisí 5. Naměřené koncentrace pachových látek 6. Závěr 7. Přílohy protokolu Výsledky měření se týkají pouze vzorků volného ovzduší na uvedeném místě a v uvedenou dobu měření. Bez písemného souhlasu laboratoře se nesmí protokol reprodukovat jinak než celý. Ing. Lucie Hellebrandová vedoucí autorizované měřící skupiny Zdravotní ústav se sídlem v Ostravě

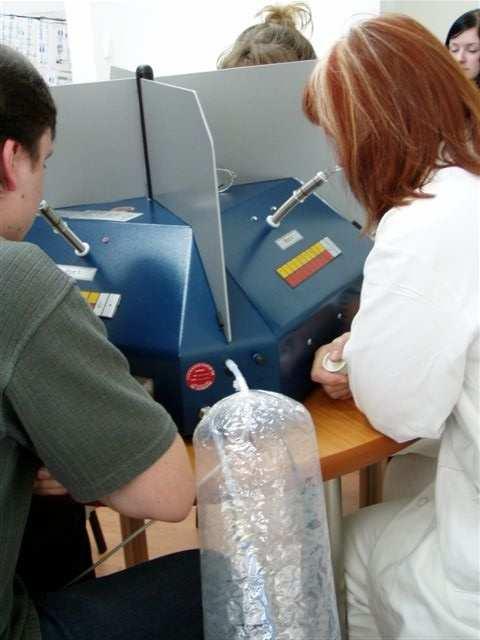

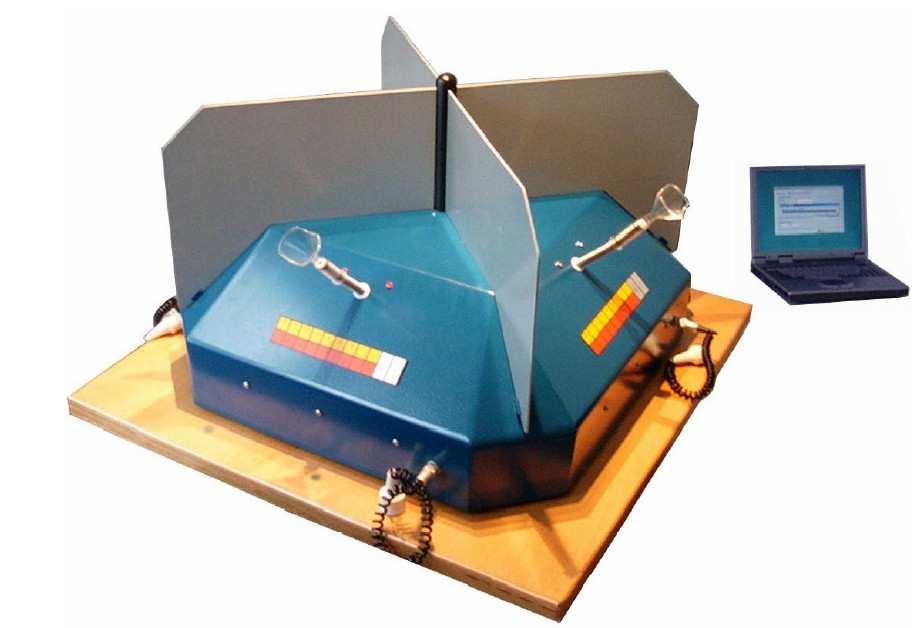

3 2. ZPŮSOB MĚŘENÍ Hodnocení znečištění vzduchu pachovými látkami se provádí pomocí Olfaktometru model č. TO8-4, System Mannebeck, výrobce ECOMA, Havighorster Weg.12, D Honigsee. Konstrukce olfaktometru splňuje v plném rozsahu normy VDI standard 3881/3882 (SRN) a evropský standard ČSN EN Poslední kalibrace přístroje: Odběr vzorků znečištěného vzduchu je prováděn do Nalophanových vaků pomocí vzorkovací nádoby ECOMA Vacuum Sampling Device Serial No.: EP průtokem 10l/min. V případě vzorkování plošných zdrojů je použit příklop o rozměrech 180x180 cm nebo válec o průměru 29 cm. V případě vzorkování na definovaném výduchu je vzorek vzduchu nasáván pomocí teflonové hadičky o vnitřním průměru 5-8mm. Vzorkovací Nalophanové vaky jsou po každém odběru vzorku vyměněny za nové. Měření pachových emisí je prováděno podle ČSN EN (použitá metoda: metoda ANO/NE dle kap ). Pro olfaktometrické měření se používá pachově neutrální vzduch, který je nasáván přes bezpachové a sušící filtry s aktivním uhlím pomocí bezolejového kompresoru DK 50 2V S, EKOM s.r.o. Piešťany.

4 3. POPIS ODBĚROVÝCH MÍST

5 odběrové místo č.5 odběrové místo č.4 odběrové místo č.6 odběrové místo č.1 odběrové místo č.2 odběrové místo č.3

6 Odběrové místo č. 1- roh laguny R3 typ vzorku: jednorázový umístění odb. místa: levý roh laguny R3, betonový panel u obslužné komunikace porost: bez porostu doprava: vzorkování neovlivněno dopravou průmysl: činnosti v areálu lagun Ostramo GPS souřadnice: 49 50'21.2"N 18 15'03.6"E počasí: jasno stupeň intenzity zápachu: 2-3 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru relativní vlhkost teplota tlak :45 hod. 1,2 m/s % 18,1 C 997hPa

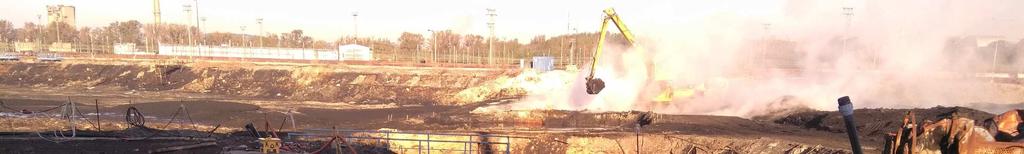

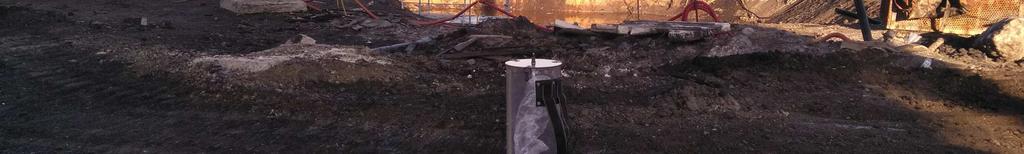

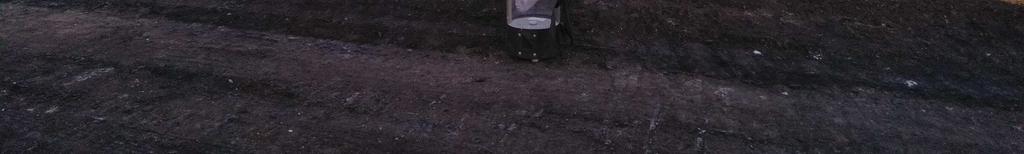

7 Odběrové místo č. 2 - u konce laguny R3 typ vzorku: jednorázový umístění odb. místa: u konce laguny R3 kde byly těženy hlinky, cca 100m od zavápňovacích jímek porost: bez porostu doprava: vzorkování neovlivněno dopravou průmysl: činosti v areálu lagun Ostramo GPS souřadnice: 49 50'23.8"N 18 15'07.2"E počasí: jasno stupeň intenzity zápachu: 3 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru relativní vlhkost teplota tlak :55 hod. 1,4 m/s % 18,1 C 997hPa

8 Odběrové místo č. 3 - u laguny R2 typ vzorku: jednorázový umístění odb. místa: cca 200 m od plochy, kde se manipuluje se zavápněným kalem porost: bez porostu doprava: vzorkování neovlivněno dopravou průmysl: činnosti v areálu lagun Ostramo GPS souřadnice: 49 50'27.3"N 18 15'11.8"E počasí: jasno stupeň intenzity zápachu: 3 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru relativní vlhkost teplota tlak :00 hod. 1,4 m/s % 18,2 C 997hPa

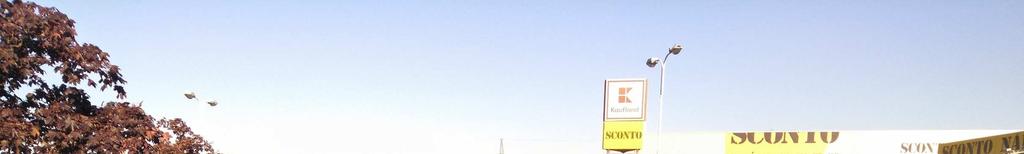

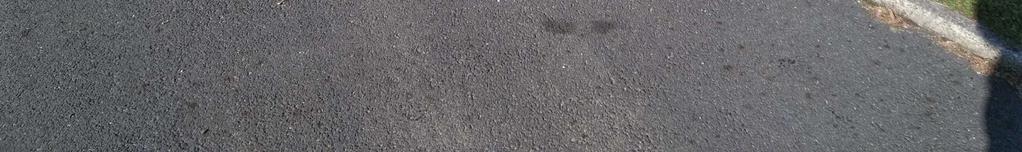

9 Odběrové místo č. 4 - parkoviště Kaufland - Sconto typ vzorku: jednorázový umístění odb. místa: neobsazená plocha na parkovišti porost: nízké ozdobné keře a stromy zástavba: budova Kauflandu a Sconta doprava: minimální průmysl: činnosti na lagách Ostramo GPS souřadnice: 49 50'07.6"N 18 15'00.5"E počasí: jasno stupeň intenzity zápachu: 0 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru průměrný směr větru relativní vlhkost teplota tlak :10 hod. 0,9 m/s % 18,4 C 997hPa

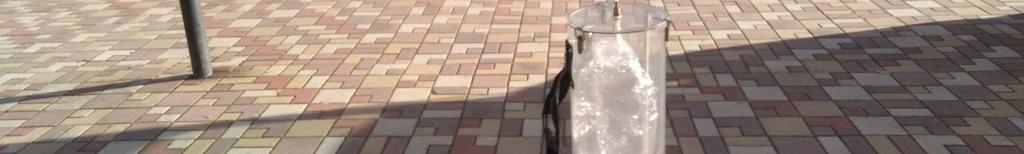

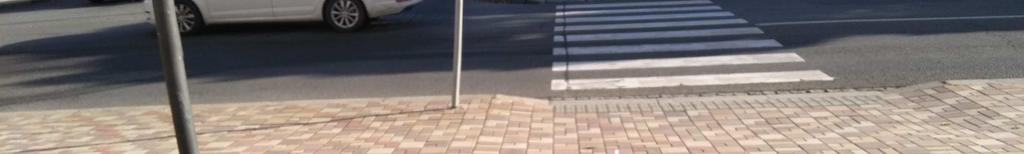

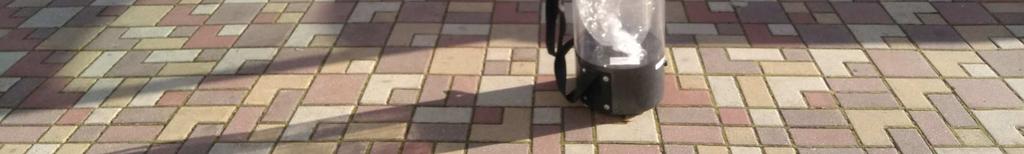

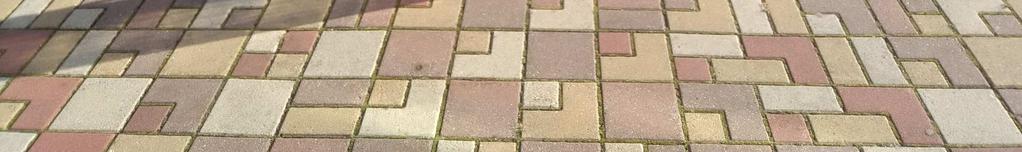

10 Odběrové místo č. 5 - před úřadem městského obvodu Mariánské Hory typ vzorku: jednorázový umístění odb. místa: porost: vydlážděná plocha před budouvou radnice, cca 3m od silnice zástavba: budova městského úřadu, cihlová zástavba doprava: minimální průmysl: činnosti na lagunách Ostramo GPS souřadnice: 49 49'55.9"N 18 15'08.4"E počasí: jasno stupeň intenzity zápachu: 0 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru 9:20 hod. 1,1 m/s průměrný směr větru 238 relativní vlhkost 47% teplota 18,5 C tlak 997hPa

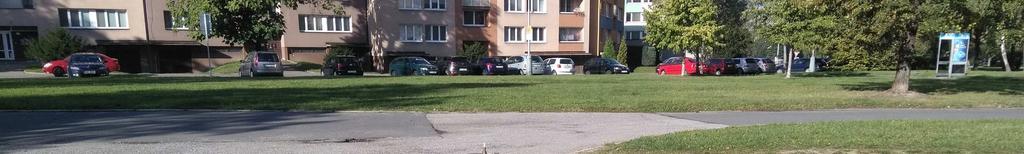

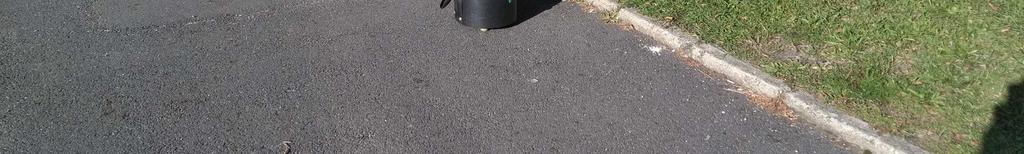

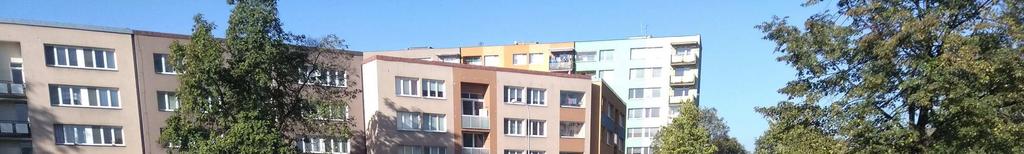

11 Odběrové místo č. 6 - v areálu mateřské školy Ostrava, Lechowiczova 8 typ vzorku: jednorázový umístění odb. místa: chodník před vstupem do MŠ porost: zelená plocha, stromy vzdáleny cca 10m zástavba: panelová zástavba doprava: vzorkování neovlivněno dopravou průmysl: laguny Ostramo GPS souřadnice: 49 50'22.0"N 18 15'49.7"E počasí: jasno stupeň intenzity zápachu: 0 Klimatické podmínky během odběru Datum Čas odběru průměrná rychlost větru 9:30 hod. 1,3 m/s průměrný směr větru 241 relativní vlhkost 47% teplota 18,6 C tlak 997hPa

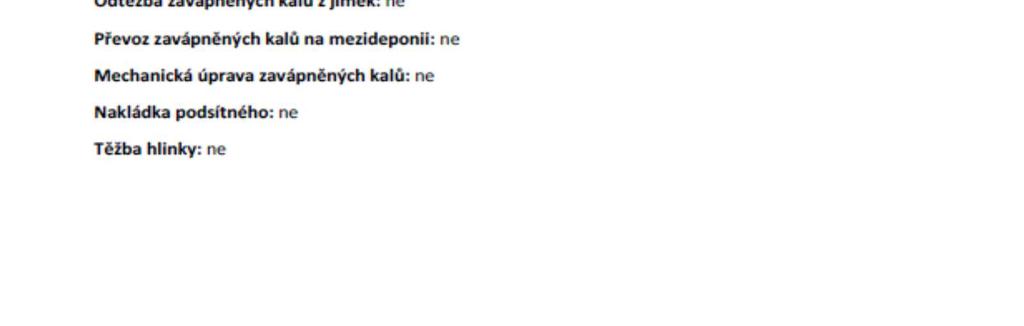

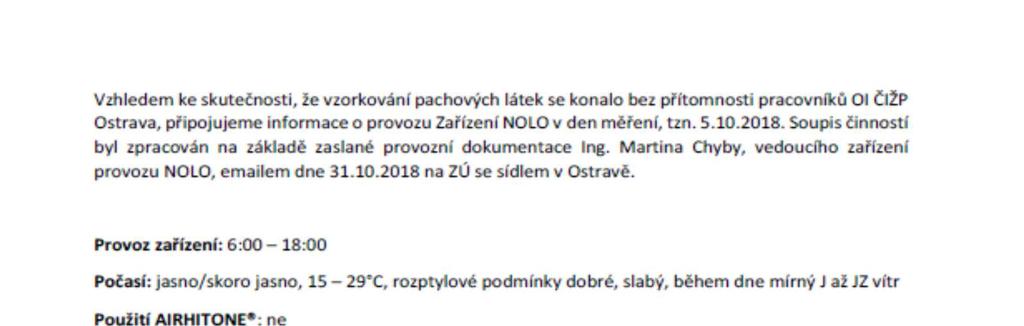

12 4. POPIS ZDROJE EMISI

13

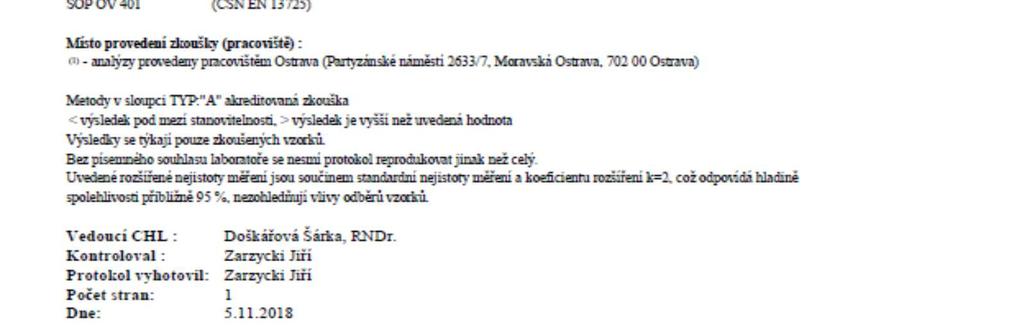

14 5.NAMĚŘENÉ KONCENTRACE PACHOVÝCH LÁTEK

15

16

17

18

19

20

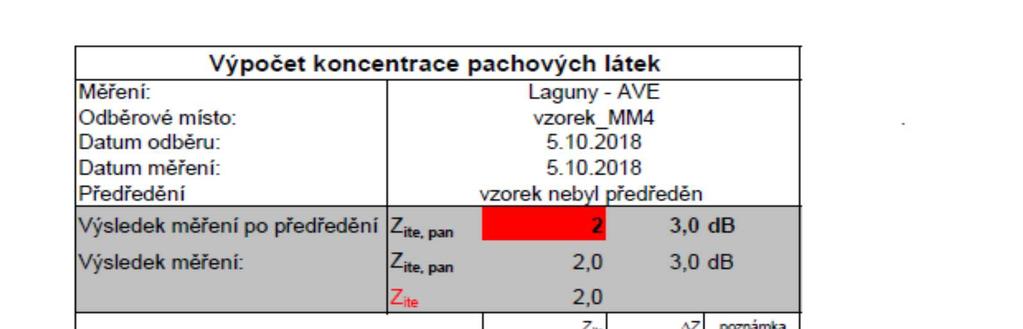

21 6. ZÁVĚR Dne bylo v areálu a v okolí laguny Ostramo odebráno celkem 6 vzorků ovzduší pro následnou analýzu pachu v ovzduší. Jednalo se o jednorázové vzorky, které byly odebrány db na předem vytipovaných místech, za běžného provozu zdroje - lagun. Dodatečně bylo součástí vzorkování také takzv. komisionální posouzení stupně intenzity zápachu. Tři přítomné osoby, které vzorkovaly, hodnotily stupně obtěžování zápachem dle následující škály: Stupně intenzity zápachu ze staré normy ČSN : 0 zcela bez čichového vjemu 1 pach blízký prahové koncentraci detekce pachu 2 slabý neobtěžující pach 3 obtěžující pach 4 silně obtěžující pach 5 nesnesitelný pach Intenzity jsou uvedeny u popisu jednolitvých míst. Vzorky byly dne analyzovány v laboratoři ZÚ Ostrava a byly stanoveny koncentrace pachových látek. Celkový přehled - výsledky zkoušení Označení Odběrové místo Čas a datum odběru ou E /m 3 db č.1 roh laguny R : ,2 č.2 u konce laguny R : ,5 č.3 u laguny R : ,6 č.4 parkoviště Kaufland - Sconto :10 <4 3,0 č.5 před Úřadem městského obvodu Mariánské Hory :20 <4 3,0 v areálu mateřské školy č.6 Ostrava, Lechowiczova :30 8 <4 3,9 Poznámka: V současné době neexistují zákonné limity pro pachové látky, byly zrušeny v roce 2006.

22 7. PŘÍLOHY PROTOKOLU

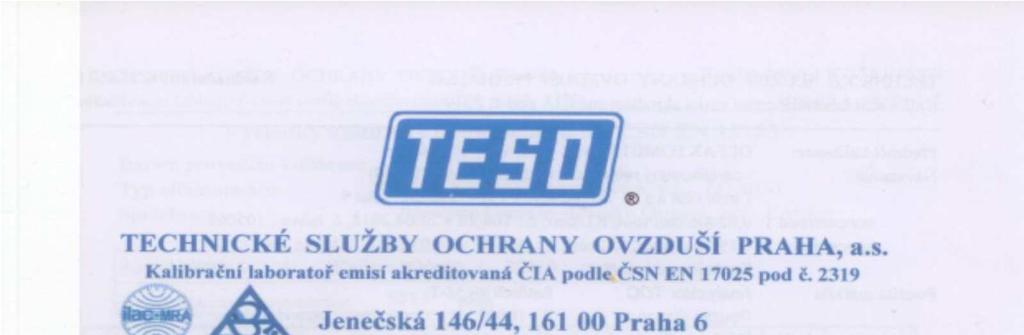

23 Kalibrační list přístroje

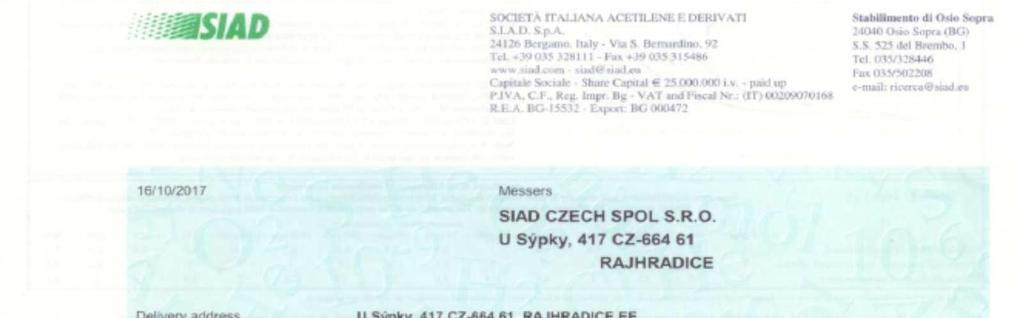

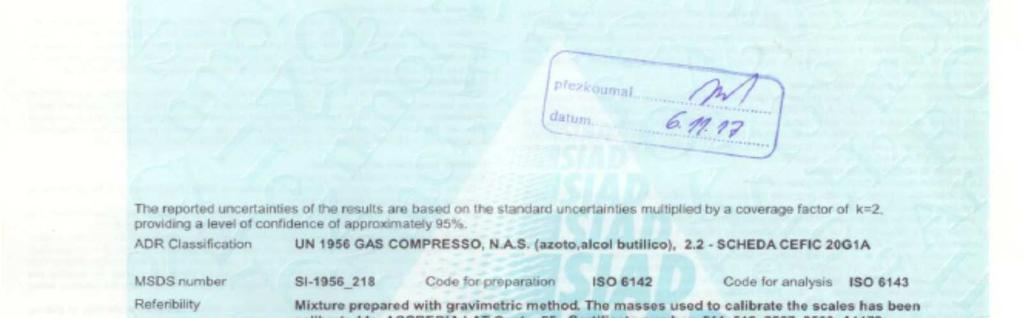

24 Certifikát kalibračního plynu

25 Autorizační rozhodnutí

26

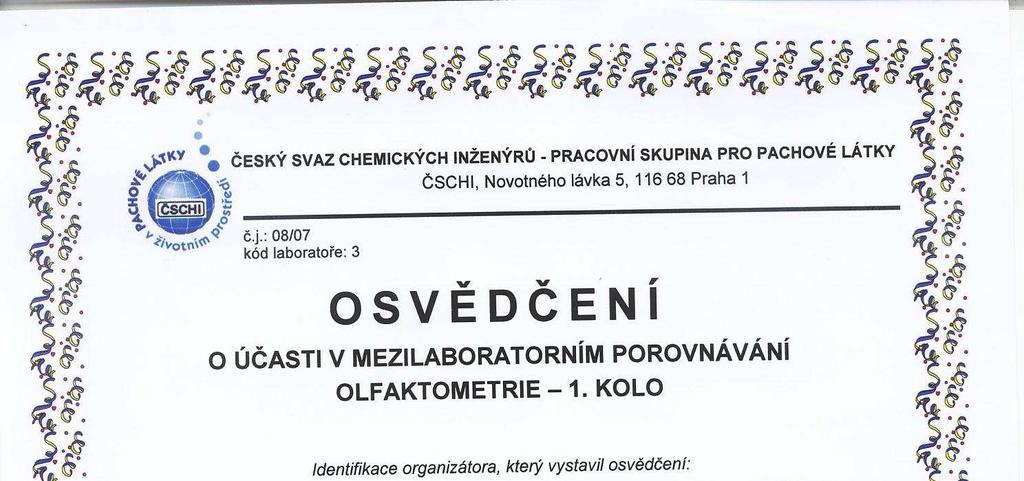

27 Osvědčení o účasti v mezilaboratorním porovnání olfaktometrie

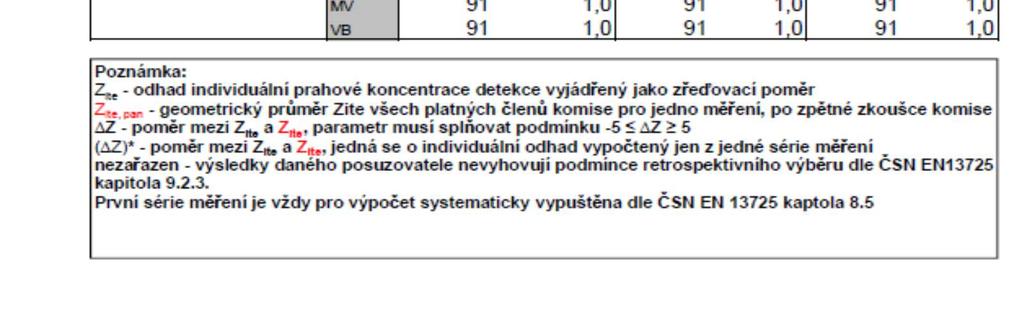

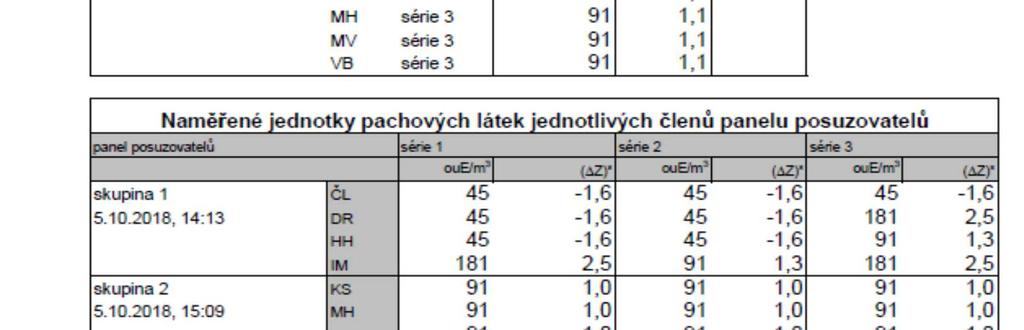

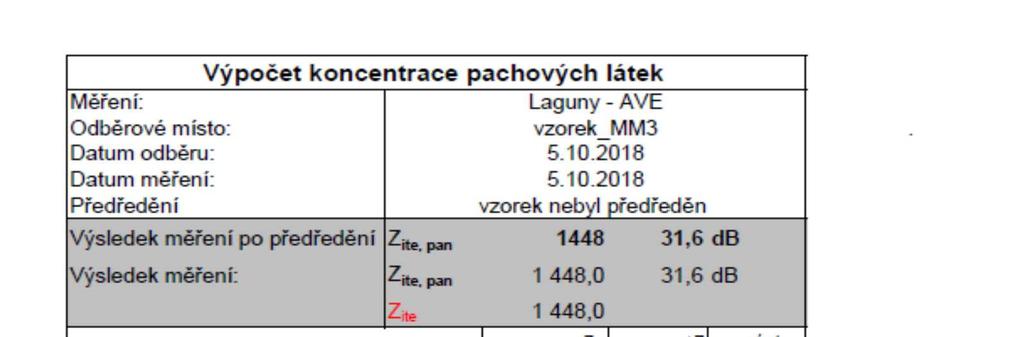

28 Výsledky členů komise pro posuzování zápachu

29

30

31

32

33

34
