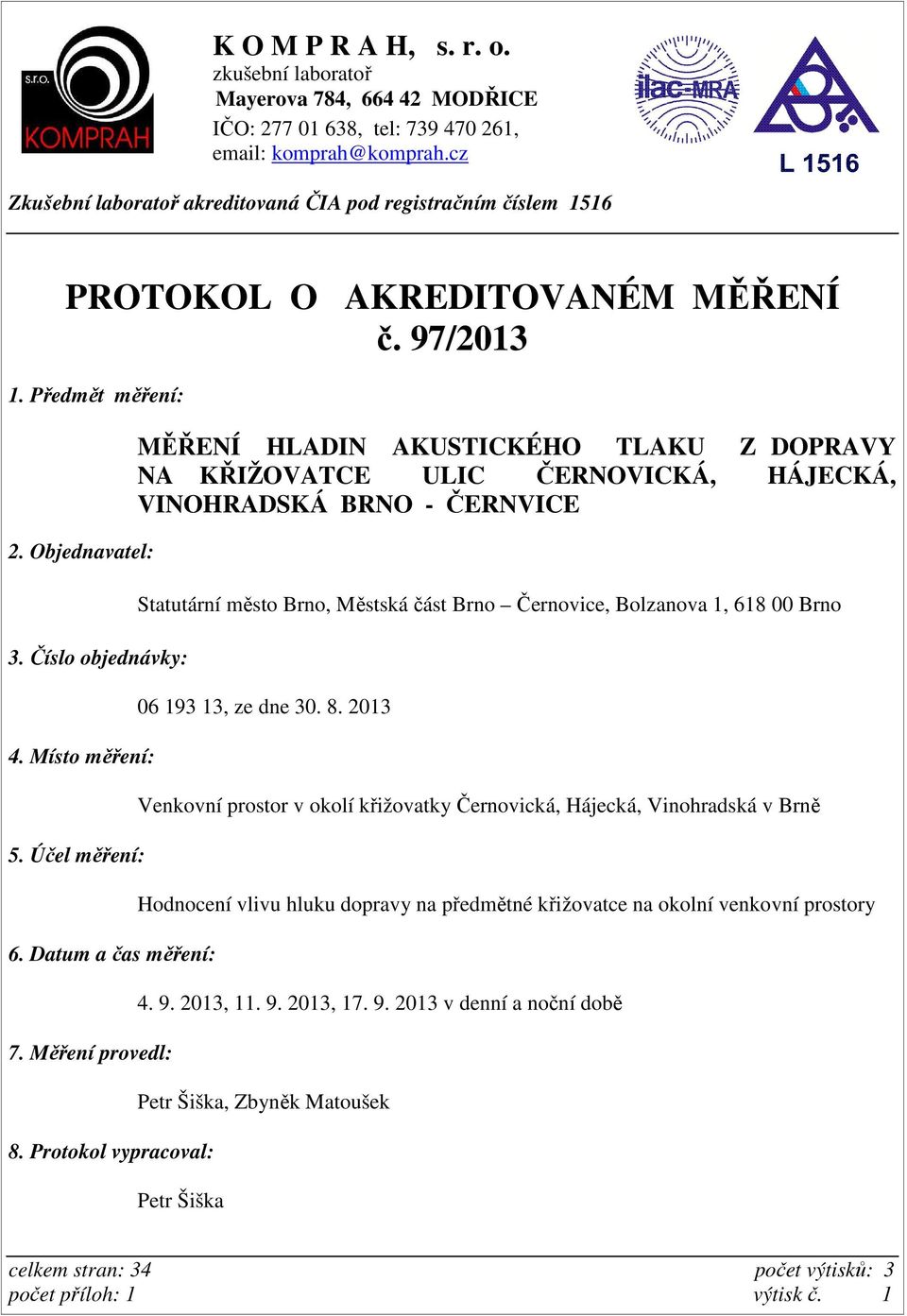

1 K O M P R A H, s. r. o. zkušební laboratoř Mayerova 784, MODŘICE IČO: , tel: , komprah@komprah.cz Zkušební laboratoř akreditovaná ČIA pod registračním číslem 1516 PROTOKOL O AKREDITOVANÉM MĚŘENÍ č. 97/ Předmět měření: 2. Objednavatel: 3. Číslo objednávky: 4. Místo měření: 5. Účel měření: 6. Datum a čas měření: 7. Měření provedl: 8. Protokol vypracoval: MĚŘENÍ HLADIN AKUSTICKÉHO TLAKU Z DOPRAVY NA KŘIŽOVATCE ULIC ČERNOVICKÁ, HÁJECKÁ, VINOHRADSKÁ BRNO - ČERNVICE Statutární město Brno, Městská část Brno Černovice, Bolzanova 1, Brno , ze dne Venkovní prostor v okolí křižovatky Černovická, Hájecká, Vinohradská v Brně Hodnocení vlivu hluku dopravy na předmětné křižovatce na okolní venkovní prostory , , v denní a noční době Petr Šiška, Zbyněk Matoušek Petr Šiška celkem stran: 34 počet výtisků: 3 počet příloh: 1 výtisk č. 1

2 9. Použité metody: 9.1. Použité metody akustického měření Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí HEM ČSN ISO , Akustika Popis, měření a posuzování hluku prostředí Část 2: Určování hladiny hluku prostředí 9.2. Použité metody hodnocení Nařízení vlády č.272/2011 Sb., O ochraně zdraví před nepříznivými účinky hluku a vibrací ČSN ISO , Akustika Popis, měření a hodnocení hluku prostředí Část 1: Základní veličiny a postupy pro hodnocení Metodický návod pro hodnocení hluku v chráněném venkovním prostoru staveb 62545/2010-0VZ Použitá přístrojová technika: - Zvukoměr Norsonic, typ 118, v.č , ověřen ČMI Brno č OL-Z , platnost ověření do Měřící mikrofon Norsonic, typ 1225, v.č.72981, ověřen ČMI Brno č.6035-ol-m , platnost ověření do Kalibrátor Norsonic, typ 1251, v.č , kalibrován ČMI Brno 6035 KL K , kontrola Anemometr TECPEL AVM-712, v.č. AB88065, kalibrován ČHMÚ Praha č. ANM 12250, kontrola Hygrometr TECPEL DTM 550, v.č , kalibrován LAB MET s.r.o. KOM/TH/01/13, kontrola Barometr GREISINGER electronic typ GPB 3300, kalibrován ČMI Brno 6013-KL-C kontrola Názvosloví: L Aeq,T - akustického tlaku A za dobu trvání T L Amax - A L Amin - A L AE - hladina expozice zvuku L AN,T - distribuční hladina akustického tlaku A (překročená po dobu N % doby T) L A1,T - hladina akustického tlaku A překročená po dobu 1 % doby T (ojedinělé špičky) L A50,T - hladina akustického tlaku A překročená po dobu 50 % doby T (průměrná hladina) L A90,T - hladina akustického tlaku A překročená po dobu 90 % doby T (praktické pozadí) L A99,T - hladina akustického tlaku A překročená po dobu 99 % doby T (teoretické pozadí) L teq,t - akustického tlaku v třetinooktávovém pásmu za dobu T db - decibel U AB - rozšířená nejistota měření Protokol č.97/2013 strana 2

3 12. Situace a popis: Předmětem měření je zjištění a vyhodnocení hladin akustického tlaku z provozu po křižovatce ulic Černovická, Vinohradská, Hájecká v Brně Černovicích. Měření je provedeno ve venkovním chráněném prostoru v okolí křižovatky. S ohledem na celkovou situaci křižovatky jsou pro měření zvoleny 3 měřící stanoviště a to přímo u křižovatky v úrovni objektu situovaného u nájezdové rampy z Fáměrova náměstí, u objektu situovaného na okraji řadové zástavby Fáměrova náměstí s okny obytných místností orientovanými k hodnocené křižovatce a na hranici pozemku objektu na ulici Vinohradské. Objekt Fáměrovo náměstí 9, Brno - Černovice je stávající víceúčelový dům situovaný na konci řadové zástavby Fáměrova náměstí vedle nájezdové rampy na křižovatku ulic Černovická, Hájecká, Vinohradská. V 1.NP objektu jsou situovány nebytové prostory, v 2.NP je bytová jednotka. Měřící mikrofon umístěn v úrovni 2.NP fasády objektu orientované k ulici Černovická. Objekt Fáměrovo náměstí 20, Brno - Černovice je stávající rodinný dům situovaný na konci řadové zástavby Fáměrova náměstí, na sudé straně náměstí. Obytné místnosti s okny situovanými v jižní fasádě objektu jsou orientována přímo k hodnocené křižovatce. Měřící mikrofon umístěn 2 m před fasádou orientovanou k ulici Černovická. Objekt Vinohradská 1 je stávající víceučelový dům řešený jako samostatně stojící objekt. V 1.NP objektu jsou situovány nebytové prostory, v 2.NP je bytová jednotka. Vzhledem k tomu, že v denní době probíhají v úrovni 1.NP objektu automechanické práce, které jsou zdrojem hluku, který ovlivňuje naměřené ekvivalentní hladiny akustického tlaku je měření provedeno na hranici pozemku situované k ulici Hájecká. Hluk z dopravy na hodnocené křižovatce je v úrovni všech měřících stanovišť dominantním zdrojem hluku. Hlukově nejvýznamnější je na měřících stanovištích v úrovni Fáměrova náměstí komunikace ulice Černovická, v úrovni měřícího stanoviště na ulici Vinohradská jsou hlukově nejvýznamnější komunikace Černovická a Vinohradská. Komunikace ulice Černovická je v hodnoceném profilu situována v intravilánu města, s rychlostním omezením z této polohy plynoucí t.zn. 50 km/hod. Jde o hlavní místní komunikaci, která je součástí VMO. Komunikace je pojížděná obousměrně osobní i nákladní dopravou včetně pravidelných linek IDS Jmk. V úrovni hodnocené lokality je komunikace řešena jako čtyřproudová komunikace s asfaltovým povrchem, komunikace se svažuje západním směrem. Komunikace ulice Hájecká je v hodnoceném profilu situována v intravilánu města, s rychlostním omezením z této polohy plynoucí t.zn. 50 km/hod. Jde o místní komunikaci pojížděnou obousměrně osobní i nákladní dopravou včetně pravidelných linek IDS Jmk. V úrovni hodnocené lokality je komunikace řešena jako dvouproudová komunikace s asfaltovým povrchem, komunikace prochází pod komunikací Černovická. Komunikace ulice Vinohradská je v hodnoceném profilu situována v intravilánu města, s rychlostním omezením z této polohy plynoucí t.zn. 50 km/hod. Jde o místní komunikaci pojížděnou obousměrně osobní i nákladní dopravou včetně pravidelných linek IDS Jmk. Komunikace slouží především jako dopravní napojení průmyslové zóny v ulici Vinohradská. V úrovni hodnocené lokality je komunikace řešena jako dvouproudová komunikace s asfaltovým povrchem. Na všech měřících stanovištích bylo provedeno spojité 24 hodinové měření, v průběhu měření bylo prováděno sčítání dopravy projíždějící kolem měřící aparatury. Měření přítomen: za objednavatele nebyl nikdo přítomen Protokol č.97/2013 strana 3

4 Situace s měřícími stanovišti: 13. klimatické podmínky v době měření: teplota: t a = 12 0 C C relativní vlhkost: r h = 41 % - 50 % rychlost větru: v p = 0,4 m/s - 1,6 m/s tlak: p = 101,3 kpa - 101,8 kpa V době měření byly komunikace suché, nenamrzlé. Protokol č.97/2013 strana 4

5 14. Měřící stanoviště výsledky měření Fáměrovo náměstí 9 fasáda ke komunikaci Černovická pozemní doprava Umístění měřícího mikrofonu: Prostor v úrovni 2 m před fasádou objektu orientovanou ke komunikaci Černovická, osa mikrofonu orientována kolmo k ose komunikace ulice Černovická, výška mikrofonu 3 m nad zemí Popis zdroje: Doprava po komunikaci ulice Černovická je na měřícím stanovišti dominantním zdrojem hluku, proměnné zdroje hluku, které nesouvisejí s měřeným dopravním hlukem, jsou v průběhu měření v maximální možné míře eliminovány Fotodokumentace měřícího stanoviště: Protokol č.97/2013 strana 5

6 Měření v denní době , 6:00 22:00 hod Výsledky měření: graf č.1 charakteristický průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.1 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 84,0 db L Amin = 41,7 db L Aeq,16h = 68,9 db hlukové pozadí L 90 = 56,0 db tabulka č.2 - dopravní profil ul. Černovická v průběhu měření: druh vozidla počet vozidel n % nákladních vozidel osobní automobily nákladní automobily 2963 autobusy ,6 Protokol č.97/2013 strana 6

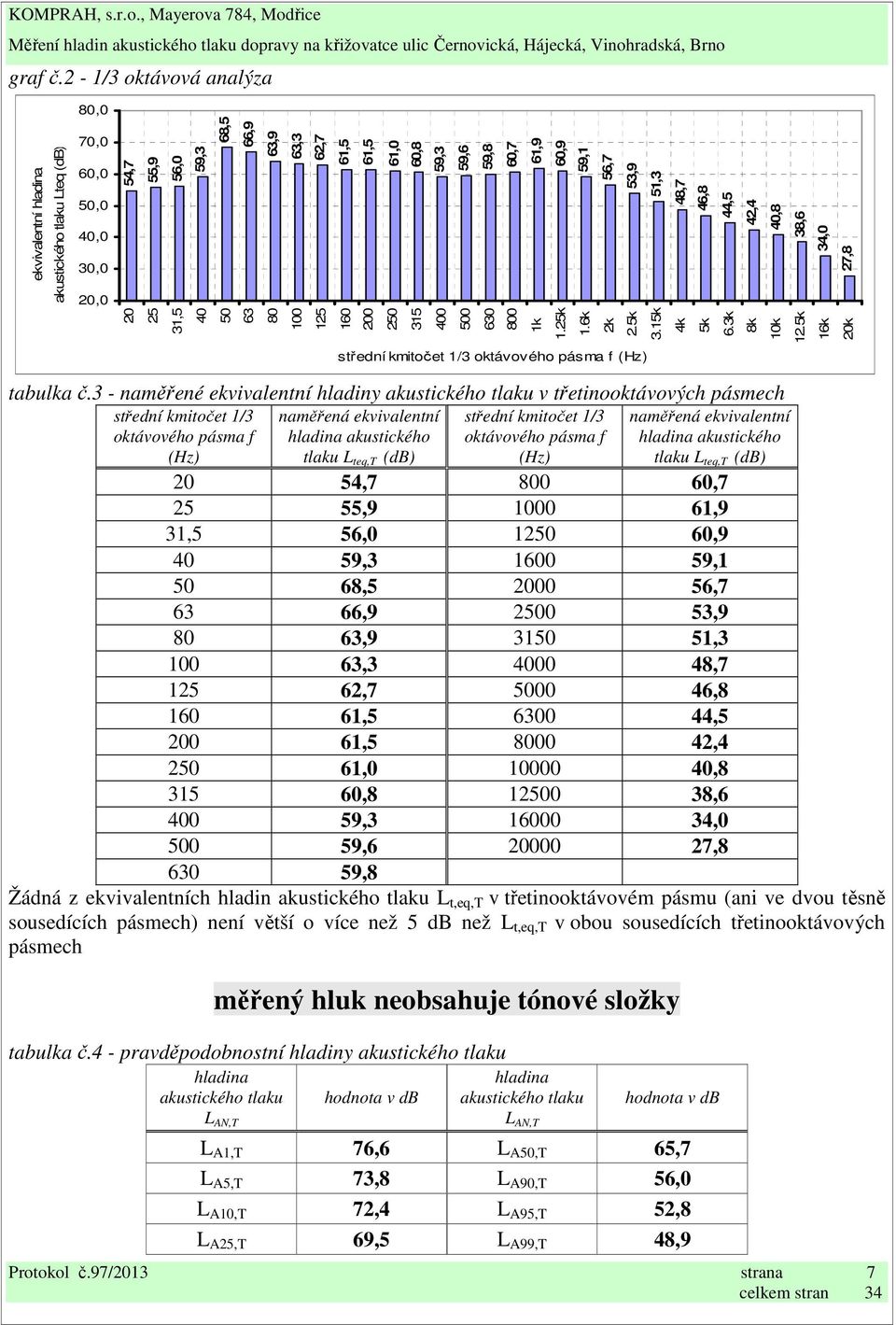

7 graf č.2-1/3 oktávová analýza 80,0 30,0 20, ,5 54,7 55,9 56,0 59, ,5 66,9 63,9 63,3 62, ,5 61,5 61, ,8 59,3 59,6 59,8 60,7 61,9 60,9 59,1 56,7 53,9 51,3 48,7 46, , , , ,6 200 akustického tlaku Lteq (db) 34,0 27, k 1.25k 1.6k 2k 2.5k 3.15k 4k 5k 6.3k 8k 10k 12.5k 16k 20k střední kmitočet 1/3 oktávového pásma f (Hz) tabulka č.3 - naměřené ekvivalentní hladiny akustického tlaku v třetinooktávových pásmech střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) 20 54, , , ,9 31,5 56, , , , , , , , , , , , , , , , , , , , , , , , , , ,8 Žádná z ekvivalentních hladin akustického tlaku L t,eq,t v třetinooktávovém pásmu (ani ve dvou těsně sousedících pásmech) není větší o více než 5 db než L t,eq,t v obou sousedících třetinooktávových pásmech měřený hluk neobsahuje tónové složky tabulka č.4 - pravděpodobnostní hladiny akustického tlaku hladina akustického tlaku L AN,T hodnota v db hladina akustického tlaku L AN,T hodnota v db L A1,T 76,6 L A50,T 65,7 L A5,T 73,8 L A90,T 56,0 L A10,T 72,4 L A95,T 52,8 L A25,T 69,5 L A99,T 48,9 Protokol č.97/2013 strana 7

8 4.hodinové měřící bloky: 6:00 10:00 hod graf č.3 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.5 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 81,9 db L Amin = 49,9 db L Aeq,4h = db tabulka č.6 - pravděpodobnostní hladiny akustického tlaku 76,9 74,6 73,6 71,6 68,2 58,0 55,5 51,6 10:00 14:00 hod graf č.4 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.7 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 83,3 db L Amin = 49,8 db L Aeq,4h = 69,2 db tabulka č.8 - pravděpodobnostní hladiny akustického tlaku 76,9 74,4 72,9 70,5 67,0 57,9 51,5 Protokol č.97/2013 strana 8

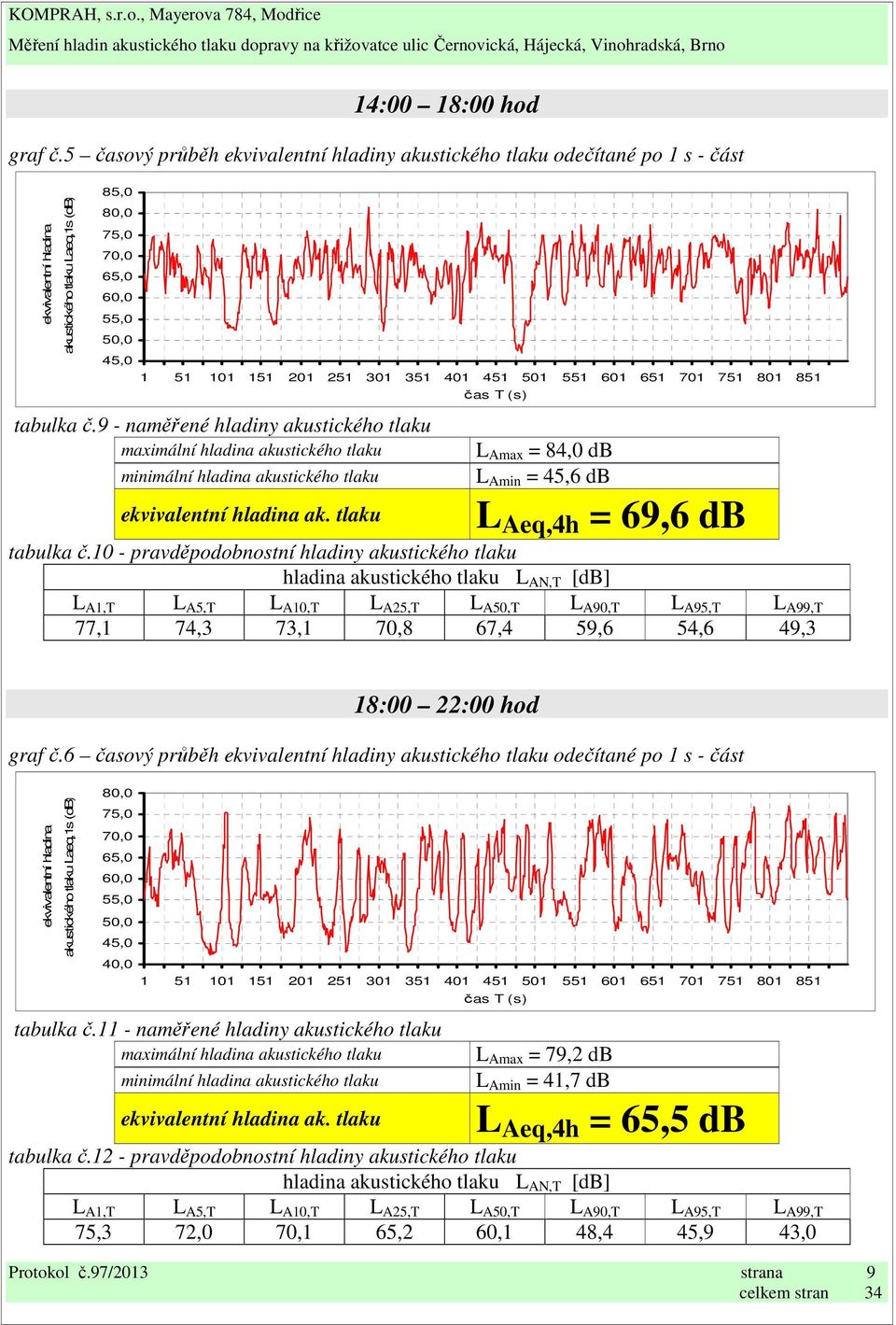

9 14:00 18:00 hod graf č.5 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 85,0 80,0 75,0 tabulka č.9 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 84,0 db L Amin = 45,6 db L Aeq,4h = 69,6 db tabulka č.10 - pravděpodobnostní hladiny akustického tlaku 77,1 74,3 73,1 70,8 67,4 59,6 54,6 49,3 18:00 22:00 hod graf č.6 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.11 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 79,2 db L Amin = 41,7 db L Aeq,4h = 65,5 db tabulka č.12 - pravděpodobnostní hladiny akustického tlaku 75,3 72,0 70,1 65,2 60,1 48,4 45,9 43,0 Protokol č.97/2013 strana 9

10 Měření v noční době , 22:00 6:00 hod Výsledky měření: graf č.7 charakteristický průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 35,0 tabulka č.13 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 81,2 db L Amin = 35,6 db L Aeq,8h = 60,3 db hlukové pozadí L 90 = 41,0 db tabulka č.14 - dopravní profil ul. Černovická v průběhu měření: druh vozidla počet vozidel n % nákladních vozidel osobní automobily 1123 nákladní automobily 192 autobusy 36 16,9 Protokol č.97/2013 strana 10

11 graf č.8-1/3 oktávová analýza 30,0 20,0 10,0 0, ,4 47,9 44,2 46,9 54,2 52,5 48,0 31,5 45, ,2 45,8 45, ,5 45,7 44,7 46,5 47,7 49,6 51,5 49,7 48,4 46,0 42,0 38,1 34, , , , , ,4 200 akustického tlaku Lteq (db) 10,7 9, k 1.25k 1.6k 2k 2.5k 3.15k 4k 5k 6.3k 8k 10k 12.5k 16k 20k střední kmitočet 1/3 oktávového pásma f (Hz) tabulka č.15 - naměřené ekvivalentní hladiny akustického tlaku v třetinooktávových pásmech střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) 20 46, , , ,5 31,5 44, , , , , , , , , , , , , , , , , , , , , , , , , , ,7 Žádná z ekvivalentních hladin akustického tlaku L t,eq,t v třetinooktávovém pásmu (ani ve dvou těsně sousedících pásmech) není větší o více než 5 db než L t,eq,t v obou sousedících třetitonooktávových pásmech měřený hluk neobsahuje tónové složky tabulka č.16 - pravděpodobnostní hladiny akustického tlaku hladina akustického tlaku L AN,T hodnota v db hladina akustického tlaku L AN,T hodnota v db L A1,T 73,5 L A50,T 45,8 L A5,T 66,9 L A90,T 41,0 L A10,T 61,8 L A95,T 39,6 L A25,T 52,2 L A99,T 38,1 Protokol č.97/2013 strana 11

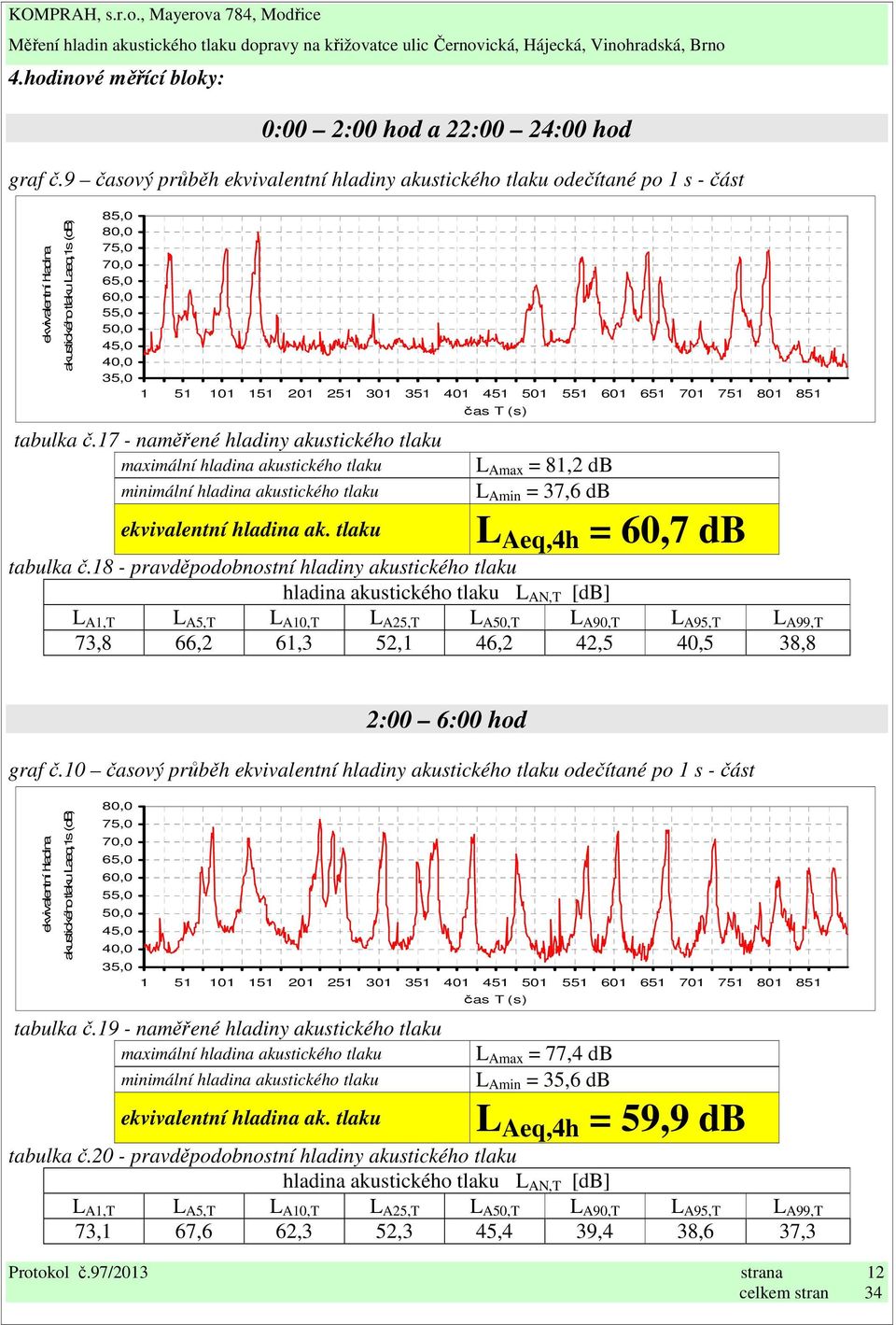

12 4.hodinové měřící bloky: 0:00 2:00 hod a 22:00 24:00 hod graf č.9 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 85,0 80,0 75,0 35,0 tabulka č.17 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 81,2 db L Amin = 37,6 db L Aeq,4h = 60,7 db tabulka č.18 - pravděpodobnostní hladiny akustického tlaku 73,8 66,2 61,3 52,1 46,2 42,5 40,5 38,8 2:00 6:00 hod graf č.10 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 35,0 tabulka č.19 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 77,4 db L Amin = 35,6 db L Aeq,4h = 59,9 db tabulka č.20 - pravděpodobnostní hladiny akustického tlaku 73,1 67,6 62,3 52,3 45,4 39,4 38,6 37,3 Protokol č.97/2013 strana 12

13 14.2. Fáměrovo náměstí 20 fasáda ke komunikaci Černovická pozemní doprava Umístění měřícího mikrofonu: 2 m před fasádou objektu orientovanou ke komunikaci Černovická, osa mikrofonu orientována kolmo k ose komunikace ulice Černovická, výška mikrofonu 3 m nad zemí Popis zdroje: Doprava po komunikaci ulice Černovická a Hájecká je na měřícím stanovišti dominantním zdrojem hluku, proměnné zdroje hluku, které nesouvisejí s měřeným dopravním hlukem, jsou v průběhu měření v maximální možné míře eliminovány Fotodokumentace měřícího stanoviště: Protokol č.97/2013 strana 13

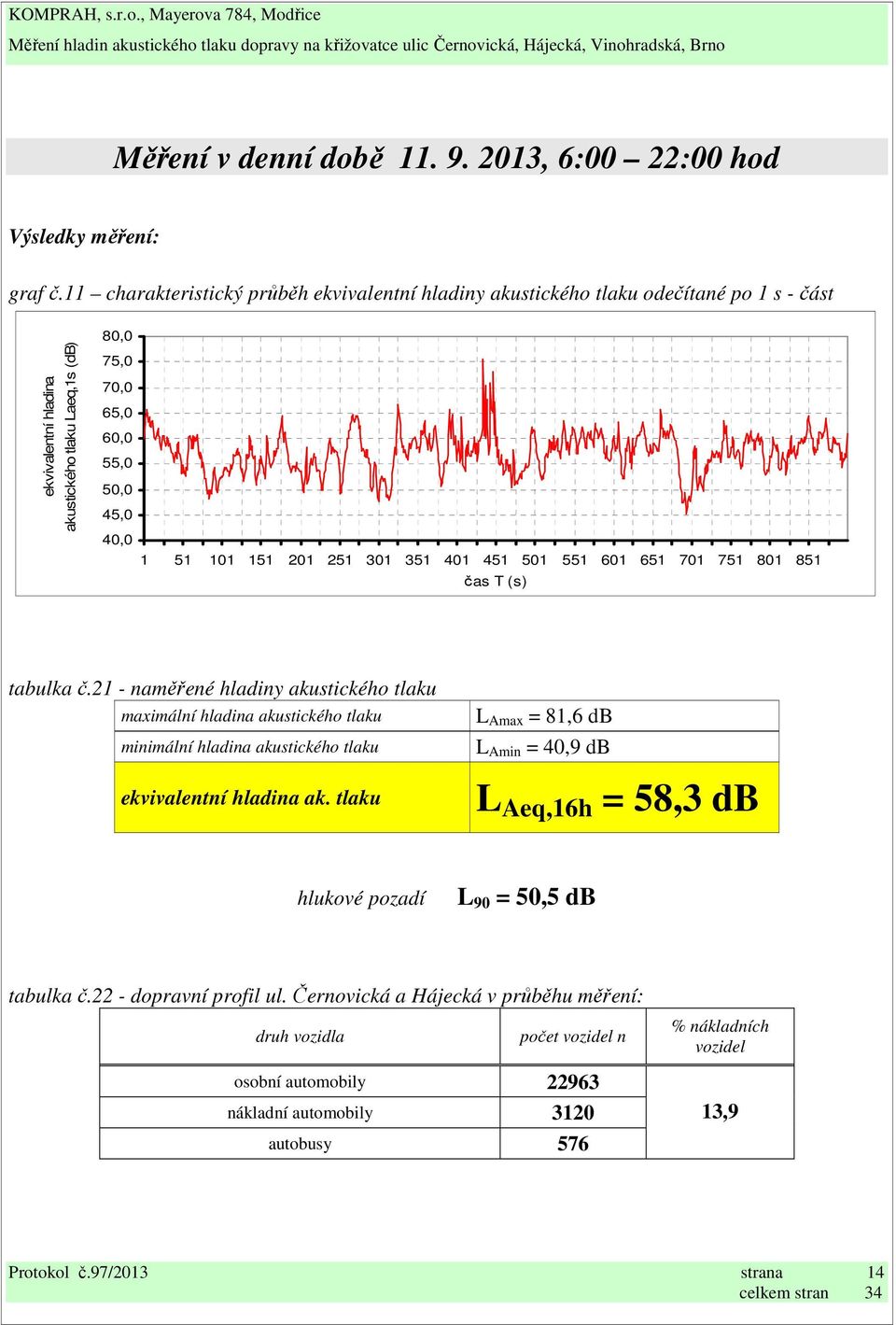

14 Měření v denní době , 6:00 22:00 hod Výsledky měření: graf č.11 charakteristický průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.21 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 81,6 db L Amin = 40,9 db L Aeq,16h = 58,3 db hlukové pozadí L 90 = 50,5 db tabulka č.22 - dopravní profil ul. Černovická a Hájecká v průběhu měření: druh vozidla počet vozidel n % nákladních vozidel osobní automobily nákladní automobily 3120 autobusy ,9 Protokol č.97/2013 strana 14

15 graf č.12-1/3 oktávová analýza 30,0 20,0 10, , ,0 50,3 52,8 56,2 59,7 58,9 55,1 53,4 51, ,2 49,2 48, ,3 45,8 47,2 47,6 49,0 50,1 49,3 48,3 45,6 44,3 41,8 38,6 36, , , , ,3 200 akustického tlaku Lteq (db) 22,6 18, k 1.25k 1.6k 2k 2.5k 3.15k 4k 5k 6.3k 8k 10k 12.5k 16k 20k střední kmitočet 1/3 oktávového pásma f (Hz) tabulka č.23 - naměřené ekvivalentní hladiny akustického tlaku v třetinooktávových pásmech střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) 20 47, , , ,1 31,5 52, , , , , , , , , , , , , , , , , , , , , , , , , , ,6 Žádná z ekvivalentních hladin akustického tlaku L t,eq,t v třetinooktávovém pásmu (ani ve dvou těsně sousedících pásmech) není větší o více než 5 db než L t,eq,t v obou sousedících třetinooktávových pásmech měřený hluk neobsahuje tónové složky tabulka č.24 - pravděpodobnostní hladiny akustického tlaku hladina akustického tlaku L AN,T hodnota v db hladina akustického tlaku L AN,T hodnota v db L A1,T 66,1 L A50,T 55,6 L A5,T 62,2 L A90,T 50,5 L A10,T 60,5 L A95,T 49,1 L A25,T 58,3 L A99,T 46,9 Protokol č.97/2013 strana 15

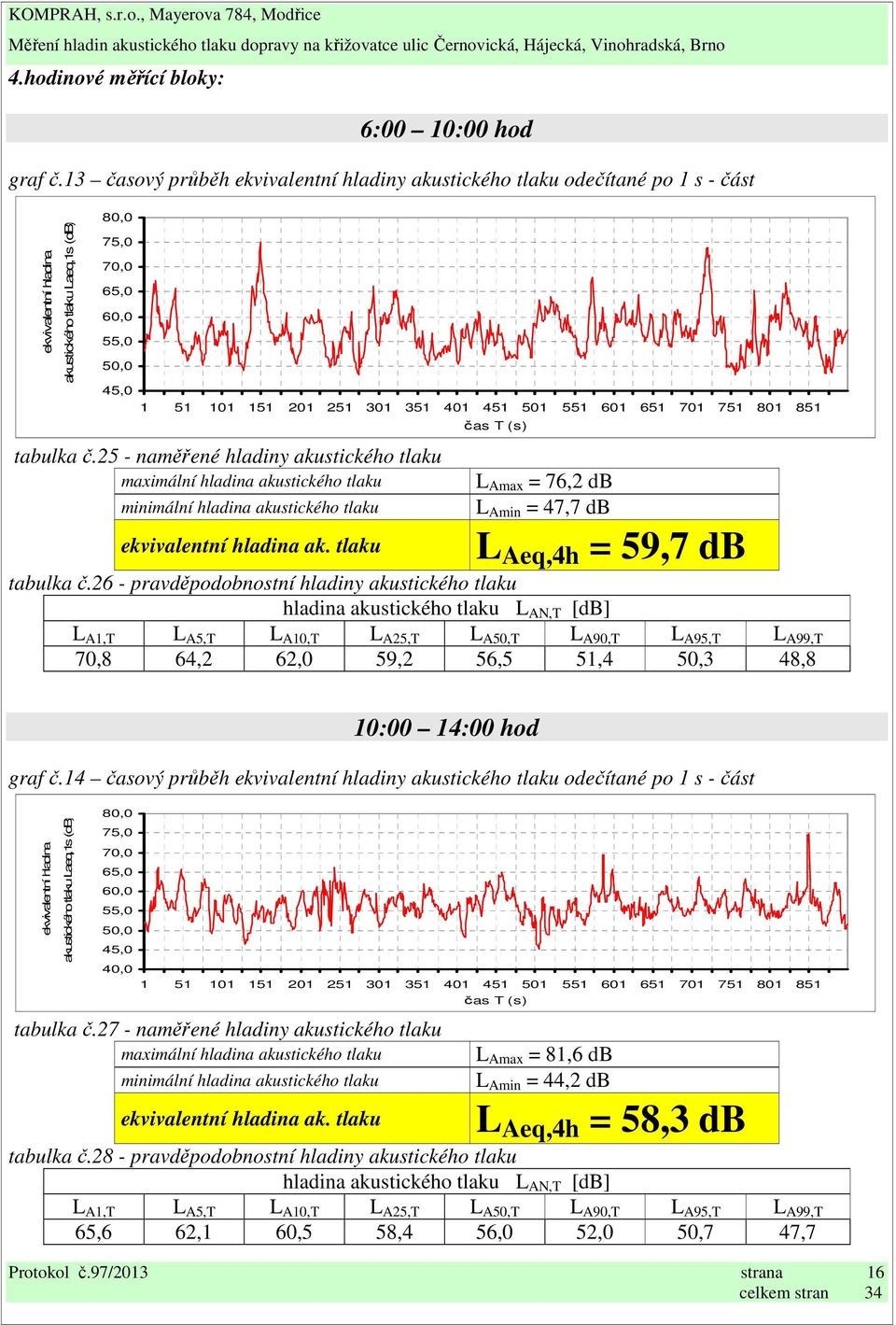

16 4.hodinové měřící bloky: 6:00 10:00 hod graf č.13 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.25 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 76,2 db L Amin = 47,7 db L Aeq,4h = 59,7 db tabulka č.26 - pravděpodobnostní hladiny akustického tlaku 70,8 64,2 62,0 59,2 56,5 51,4 50,3 48,8 10:00 14:00 hod graf č.14 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.27 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 81,6 db L Amin = 44,2 db L Aeq,4h = 58,3 db tabulka č.28 - pravděpodobnostní hladiny akustického tlaku 65,6 62,1 60,5 58,4 56,0 52,0 50,7 47,7 Protokol č.97/2013 strana 16

17 14:00 18:00 hod graf č.15 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.29 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 80,8 db L Amin = 44,9 db L Aeq,4h = 59,1 db tabulka č.30 - pravděpodobnostní hladiny akustického tlaku 65,6 62,9 61,6 59,8 57,4 52,0 50,4 47,7 18:00 22:00 hod graf č.16 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část tabulka č.31 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 65,7 db L Amin = 40,9 db L Aeq,4h = 54,5 db tabulka č.32 - pravděpodobnostní hladiny akustického tlaku 62,3 59,4 58,0 55,7 52,6 46,4 43,2 Protokol č.97/2013 strana 17

18 Měření v noční době , 22:00 6:00 hod Výsledky měření: graf č.17 charakteristický průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 35,0 tabulka č.33 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 70,3 db L Amin = 38,3 db L Aeq,8h = 51,3 db hlukové pozadí L 90 = 40,5 db tabulka č.34 - dopravní profil ul. Černovická a Hájecká v průběhu měření: druh vozidla počet vozidel n % nákladních vozidel osobní automobily 693 nákladní automobily 253 autobusy 38 29,6 Protokol č.97/2013 strana 18

19 graf č.18-1/3 oktávová analýza 30,0 20,0 10,0 0, , ,9 40,8 41,1 43,8 48,1 49,9 45,9 41,9 42, ,2 37,7 36, ,5 36,2 36,7 37,8 38,9 39,3 37,7 35,8 33,8 31,0 27,3 23,6 20, , , , ,6 200 akustického tlaku Lteq (db) 10,5 8, k 1.25k 1.6k 2k 2.5k 3.15k 4k 5k 6.3k 8k 10k 12.5k 16k 20k střední kmitočet 1/3 oktávového pásma f (Hz) tabulka č.35 - naměřené ekvivalentní hladiny akustického tlaku v třetinooktávových pásmech střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) 20 36, , , ,3 31,5 41, , , , , , , , , , , , , , , , , , , , , , , , , , ,8 Žádná z ekvivalentních hladin akustického tlaku L t,eq,t v třetinooktávovém pásmu (ani ve dvou těsně sousedících pásmech) není větší o více než 5 db než L t,eq,t v obou sousedících třetitonooktávových pásmech měřený hluk neobsahuje tónové složky tabulka č.36 - pravděpodobnostní hladiny akustického tlaku hladina akustického tlaku L AN,T hodnota v db hladina akustického tlaku L AN,T hodnota v db L A1,T 62,9 L A50,T 42,6 L A5,T 58,3 L A90,T 40,5 L A10,T 54,9 L A95,T 40,2 L A25,T 47,8 L A99,T 39,6 Protokol č.97/2013 strana 19

20 4.hodinové měřící bloky: 0:00 2:00 hod a 22:00 24:00 hod graf č.19 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část tabulka č.37 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 64,6 db L Amin = 39,7 db L Aeq,4h = 50,4 db tabulka č.38 - pravděpodobnostní hladiny akustického tlaku 60,9 57,7 54,8 48,1 43,7 41,8 41,4 40,8 2:00 6:00 hod graf č.20 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 35,0 tabulka č.39 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 70,3 db L Amin = 38,3 db L Aeq,4h = 52,1 db tabulka č.40 - pravděpodobnostní hladiny akustického tlaku 64,8 58,9 47,4 41,5 39,2 38,9 38,4 Protokol č.97/2013 strana 20

21 14.3. Vinohradská 1 hranice pozemku ke komunikaci Hájecká pozemní doprava Umístění měřícího mikrofonu: Hranice pozemku orientovaná ke komunikaci Hájecká, osa mikrofonu orientována kolmo ke křižovatce Vinohradská - Hájecká, výška mikrofonu 3 m nad zemí Popis zdroje: Doprava po komunikacích ulice Vinohradská, Hájecká a Černovická je na měřícím stanovišti dominantním zdrojem hluku, proměnné zdroje hluku, které nesouvisejí s měřeným dopravním hlukem, jsou v průběhu měření v maximální možné míře eliminovány Fotodokumentace měřícího stanoviště: Protokol č.97/2013 strana 21

22 Měření v denní době , 6:00 22:00 hod Výsledky měření: graf č.21 charakteristický průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.41 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 81,3 db L Amin = 39,8 db L Aeq,16h = 62,6 db hlukové pozadí L 90 = 52,8 db tabulka č.42 - dopravní profil ul. Černovická (bližší pruh), Vinohradská a Hájecká v průběhu měření: druh vozidla počet vozidel n % nákladních vozidel osobní automobily nákladní automobily 2768 autobusy ,0 Protokol č.97/2013 strana 22

23 graf č.22-1/3 oktávová analýza 30,0 20, , ,7 52,8 55,7 58,7 63, ,6 61,0 57,0 55,9 54, ,9 54,2 53, ,3 53,3 53,4 53,6 53,9 52,6 51,2 49,9 47,3 45,1 43,0 40,2 37, , , ,7 200 akustického tlaku Lteq (db) 29,3 29, k 1.25k 1.6k 2k 2.5k 3.15k 4k 5k 6.3k 8k 10k 12.5k 16k 20k střední kmitočet 1/3 oktávového pásma f (Hz) tabulka č.43 - naměřené ekvivalentní hladiny akustického tlaku v třetinooktávových pásmech střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) 20 49, , , ,9 31,5 55, , , , , , , , , , , , , , , , , , , , , , , , , , ,4 Žádná z ekvivalentních hladin akustického tlaku L t,eq,t v třetinooktávovém pásmu (ani ve dvou těsně sousedících pásmech) není větší o více než 5 db než L t,eq,t v obou sousedících třetinooktávových pásmech měřený hluk neobsahuje tónové složky tabulka č.44 - pravděpodobnostní hladiny akustického tlaku hladina akustického tlaku L AN,T hodnota v db hladina akustického tlaku L AN,T hodnota v db L A1,T 70,8 L A50,T 58,5 L A5,T 66,7 L A90,T 52,8 L A10,T 64,6 L A95,T 51,5 L A25,T 61,7 L A99,T 49,3 Protokol č.97/2013 strana 23

24 4.hodinové měřící bloky: 6:00 10:00 hod graf č.23 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.45 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 76,1 db L Amin = 50,4 db L Aeq,4h = 64,0 db tabulka č.46 - pravděpodobnostní hladiny akustického tlaku 73,8 69,4 66,9 64,2 61,5 56,3 54,8 52,2 10:00 14:00 hod graf č.24 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.47 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 81,3 db L Amin = 49,6 db L Aeq,4h = 63,5 db tabulka č.48 - pravděpodobnostní hladiny akustického tlaku 72,4 68,6 66,5 63,8 60,6 55,7 54,5 51,9 Protokol č.97/2013 strana 24

25 14:00 18:00 hod graf č.25 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 80,0 75,0 tabulka č.49 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 80,0 db L Amin = 49,3 db L Aeq,4h = 63,3 db tabulka č.50 - pravděpodobnostní hladiny akustického tlaku 72,2 68,1 66,6 64,1 61,2 54,3 53,1 51,3 18:00 22:00 hod graf č.26 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 75,0 35,0 tabulka č.51 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 70,9 db L Amin = 39,8 db L Aeq,4h = 54,9 db tabulka č.52 - pravděpodobnostní hladiny akustického tlaku 64,6 60,6 58,2 54,7 50,8 43,6 41,8 Protokol č.97/2013 strana 25

26 Měření v noční době , 22:00 6:00 hod Výsledky měření: graf č.27 charakteristický průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část 35,0 tabulka č.53 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 70,6 db L Amin = 41,7 db L Aeq,8h = 52,6 db hlukové pozadí L 90 = 45,1 db tabulka č.54 - dopravní profil ul. Černovická (bližší pruh), Vinohradská a Hájecká v průběhu měření: druh vozidla počet vozidel n % nákladních vozidel osobní automobily 1329 nákladní automobily 265 autobusy 53 19,3 Protokol č.97/2013 strana 26

27 graf č.28-1/3 oktávová analýza 30,0 20,0 10,0 0, ,5 41,5 47,2 48,8 46,8 49,5 51,3 47,3 43, , ,3 42,2 42, ,7 41,7 41,4 41,7 42,4 43,1 41,1 37,8 35,0 31,1 27,9 25, , , , ,9 200 akustického tlaku Lteq (db) 9,5 8, k 1.25k 1.6k 2k 2.5k 3.15k 4k 5k 6.3k 8k 10k 12.5k 16k 20k střední kmitočet 1/3 oktávového pásma f (Hz) tabulka č.55 - naměřené ekvivalentní hladiny akustického tlaku v třetinooktávových pásmech střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) střední kmitočet 1/3 oktávového pásma f (Hz) naměřená ekvivalentní hladina akustického tlaku L teq,t (db) 20 41, , , ,1 31,5 48, , , , , , , , , , , , , , , , , , , , , , , , , ,7 Žádná z ekvivalentních hladin akustického tlaku L t,eq,t v třetinooktávovém pásmu (ani ve dvou těsně sousedících pásmech) není větší o více než 5 db než L t,eq,t v obou sousedících třetitonooktávových pásmech měřený hluk neobsahuje tónové složky tabulka č.56 - pravděpodobnostní hladiny akustického tlaku hladina akustického tlaku L AN,T hodnota v db hladina akustického tlaku L AN,T hodnota v db L A1,T 62,7 L A50,T 48,5 L A5,T 57,6 L A90,T 45,1 L A10,T 55,3 L A95,T 44,6 L A25,T 51,5 L A99,T 43,9 Protokol č.97/2013 strana 27

28 4.hodinové měřící bloky: 0:00 2:00 hod a 22:00 24:00 hod graf č.29 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část tabulka č.57 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 66,9 db L Amin = 44,1 db L Aeq,4h = 52,3 db tabulka č.58 - pravděpodobnostní hladiny akustického tlaku 61,5 57,3 55,3 51,9 49,4 46,4 45,9 45,1 2:00 6:00 hod graf č.30 časový průběh ekvivalentní hladiny akustického tlaku odečítané po 1 s - část tabulka č.59 - naměřené hladiny akustického tlaku ak. tlaku L Amax = 70,6 db L Amin = 41,7 db L Aeq,4h = 52,8 db tabulka č.60 - pravděpodobnostní hladiny akustického tlaku 63,8 57,9 55,2 51,0 47,6 43,8 43,2 42,6 Protokol č.97/2013 strana 28

29 15. Hodnocení výsledků 15.1 Nejistoty měření Rozšířená nejistota U AB při měření ekvivalentních hladin akustického tlaku je stanovena dle tabulky D1 odstavce D.1.1 Odhad rozšířené nejistoty U AB při měření ekvivalentní hladiny akustického tlaku L Aeq,T přílohy D Metodického návodu pro měření a hodnocení hluku v mimopracovním prostředí HEM Pro zvukoměr třídy 1 pro hluk s odstupem 4 10 db od hluku pozadí je hodnota rozšířené nejistoty měření U AB = 1,8 db Pro zvukoměr třídy 1 pro hluk s odstupem více než 10 db od hluku pozadí je hodnota rozšířené nejistoty měření U AB = 1,3 db Rozšířená nejistota je stanovena pro koeficient rozšíření k = 2, což pro normální rozdělení odpovídá pravděpodobnosti asi 95 %. Rozšířená nejistota je stanovena v souladu s dokumentem EA 4/ Naměřené hladiny akustického tlaku tabulka č.61 naměřené ekvivalentní hladiny akustického tlaku pozemní doprava místo měření doba měření naměřená L Aeq,Th (db) hladina ak. tlaku pozadí L 90 (db) naměřená L Aeq,Th (db) korigovaná o hluk pozadí X Víceúčelový dům Fáměrovo náměstí 9, Brno 2.NP venkovní 6:00 22:00 hod 68,9 56,0 68,7 ± 1,3 chráněný prostor 22:00 6:00 hod 60,7 41,0 60,7 ± 1,3 Rodinný dům Fáměrovo náměstí 20, Brno 2.NP venkovní chráněný prostor 6:00 22:00 hod 58,3 50,5 57,6 ± 1,8 22:00 6:00 hod 51,3 40,5 50,9 ± 1,3 Víceúčelový dům 6:00 22:00 hod 62,6 52,8 62,1 ± 1,8 Vinohradská 1 hranice pozemku 22:00 6:00 hod 52,6 45,1 51,7 ± 1,8 X korekce naměřených ekvivalentních hladin akustického tlaku je provedena dle tabulky v odst Hluk pozadí Metodického návodu pro měření a hodnocení hluku v mimopracovním prostředí HEM Pozn: žádné z měření nesplňuje podmínky pro odečtení korekce + 2 db (příp. +3) dle Metodického návodu Ministerstva zdravotnictví č.j /2010-0VZ , z tohoto důvodu není uvedená korekce při hodnocení naměřených hladin akustického tlaku použita Protokol č.97/2013 strana 29

30 15.3 Hygienické limitní hladiny akustického tlaku Hygienické limitní hladiny akustického tlaku stanovuje nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací Pro dopravu na křižovatce ulic ČErnovická, Hájecká, Vinohradská v Brně Černovicích jsou hygienické limitní hladiny akustického tlaku ve venkovních chráněných prostorech v okolí křižovatky stanoveny: Výtah z Nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací 12 Hygienické limity hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru (1) Hodnoty hluku, s výjimkou vysokoenergetického impulsního hluku, se vyjadřují ekvivalentní hladinou akustického tlaku A L Aeq,T. V denní době se stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (L Aeq,8h ), v noční době pro nejhlučnější 1 hodinu (L Aeq,1h ). Pro hluk z dopravy na pozemních komunikacích, s výjimkou účelových komunikací, a dráhách, a pro hluk z leteckého provozu se akustického tlaku A, L Aeq,T stanoví pro celou denní (L Aeq,16h ) a celou noční dobu (L Aeq,8h ). (3) Hygienický limit ekvivalentní hladiny akustického tlaku A, s výjimkou hluku z leteckého provozu a vysokoenergetického impulsního hluku, se stanoví součtem základní hladiny akustického tlaku A L Aeq,T se rovná 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době podle přílohy č.3 k tomuto nařízení. Pro vysoce impulsní hluk se přičte další korekce -12 db. V případě hluku s tónovými složkami, s výjimkou hluku z dopravy na pozemních komunikacích a dráhách, a hluku s výrazně informačním charakterem se přičte další korekce 5 db. Příloha č.3 k nařízení vlády č. 272/2011 Sb. Korekce pro stanovení hygienických limitů hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru Část A Způsob využití území Chráněný venkovní prostor staveb lůžkových zdravotnických zařízení včetně lázní Chráněný venkovní prostor lůžkových zdravotnických zařízení včetně lázní Chráněný venkovní prostor ostatních staveb a chráněný ostatní venkovní prostor Korekce /db/ 1) 2) 3) 4) Korekce uvedené v tabulce se nesčítají. Pro noční dobu se pro chráněný venkovní prostor staveb přičítá další korekce -10 db, s výjimkou hluku z dopravy na železničních drahách, kde se použije korekce -5 db. Pravidla použití korekce uvedené v tabulce: 1) Použije se pro hluk z provozu stacionárních zdrojů, hluk z veřejné produkce hudby, dále pro hluk na účelových komunikacích a hluk ze železničních stanic zajišťujících vlakotvorné práce, zejména rozřaďování a sestavu nákladních vlaků, prohlídku vlaků a opravy vozů 2) Použije se pro hluk z dopravy na silnicích III. třídy a místních komunikacích III. třídy a dráhách. Protokol č.97/2013 strana 30

31 3) Použije se pro hluk z dopravy na dálnicích, silnicích I. a II. třídy a místních komunikacích I. a II. třídy v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích. Použije se pro hluk z dopravy na dráhách v ochranném pásmu dráhy. 4) Použije se v případě staré hlukové zátěže z dopravy na pozemních komunikací s výjimkou účelových komunikací a dráhách uvedených v bodu 2) a 3). Tato korekce zůstává zachována i po položení nového povrchu vozovky, prováděné údržbě a rekonstrukci železničních drah nebo rozšíření vozovek při zachování směrového nebo výškového vedení pozemní komunikace, nebo dráhy, při které nesmí dojít ke zhoršení stávající hlučnosti v chráněném venkovním prostoru staveb nebo v chráněném venkovním prostoru, a pro krátkodobé objízdné trasy. Tato korekce se dále použije i v chráněných venkovních prostorech staveb při umístění bytu v přístavbě nebo nástavbě stávajícího obytného objektu nebo víceúčelového objektu nebo v případě výstavby ojedinělého obytného, nebo víceúčelového objektu v rámci dostavby proluk, a výstavby ojedinělých obytných nebo víceúčelových objektů v rámci dostavby center obcí a jejich historických částí. ZPŮSOB MĚŘENÍ A HODNOCENÍ HLUKU A VIBRACÍ 20 (1) Při měření hluku a vibrací a při hodnocení hluku a vibrací se postupuje podle metod a terminologie týkajících se oborů elektroakustiky, akustiky a vibrací, obsažených v příslušných českých technických normách. Při jejich dodržení se výsledek považuje za prokázaný. (2) Pokud nelze postupovat podle odstavce 1, musejí být u použité metody doložena její přesnost a reprodukovatelnost (3) Při měření hluku v chráněných venkovních prostorech staveb, chráněném venkovním prostoru a v chráněných vnitřních prostorech staveb se uvádějí nejistoty odpovídající metodě měření. Nejistoty musejí být uplatněny při hodnocení naměřených hodnot. Výsledná hodnota hladiny akustického tlaku A prokazatelně nepřekračuje hygienický limit, jestliže výsledná akustického tlaku A po odečtení hodnoty kombinované rozšířené nejistoty je rovna nebo je nižší než hygienický limit nebo výsledná hladina maximálního akustického tlaku je rovna nebo je nižší než hygienický limit. (4) Při hodnocení změny hodnot hlukového ukazatele v chráněných venkovních prostorech staveb, v chráněném venkovním prostoru a v chráněných vnitřních prostorech staveb nelze považovat za hodnotitelnou změnu jejich rozdíl pohybující se v intervalu od 0,1 do 0,9 db. Protokol č.97/2013 strana 31

32 S ohledem na požadavek 20 odst. 4 nařízení vlády č.272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací je provedeno porovnání hladin akustického tlaku z dopravy na komunikaci ulice Černovické, která je hlukově nejvýznamnější komunikací v řešené lokalitě, v roce 2000 a v roce Výpočet je proveden ve výpočtovém programu Hluk+, v úrovni měřícího stanoviště u objektu Fáměrovo náměstí 9, Brno. V programu je modelována situace měřícího stanoviště, včetně rozmístění a výšky sousedních objektů, je definována komunikace, její povrch a výškové uspořádání, výpočtová rychlost je zvolena 50 km/hod Jako vstupní hodnoty pro výpočet slouží intenzity dopravy dle sčítání Brněnských komunikací a.s., Renneská 1a, Brno z roku 2012 a z roku 2000 (příloha č.1). tabulka č.62 - vstupní hodnoty intenzit dopravy ulice Černovická v roce 2012 a v roce 2000: druh vozidla počet vozidel n v roce 2012 počet vozidel n v roce 2000 denní doba noční doba denní doba noční doba osobní automobily nákladní automobily a autobusy Σ tabulka č.63 - porovnání L Aeq,16h dopravy ul. Černovická v roce 2012 a v roce 2000 denní doba: objekt Fáměrovo nám.9 Brno místo výpočtu 2.NP prostor ke komunikaci L Aeq,16h (db) v roce 2012 L Aeq,16h (db) v roce 2000 rozdíl L Aeq,16h (db) splnění 20 odst. 4 nařízení vlády č.272/2011 Sb. 70,6 ± 2,0 69,8 ± 2,0 0,8 Ano tabulka č.64 - porovnání L Aeq,8h dopravy ul. Černovická v roce 2012 a v roce 2000 noční doba: objekt Fáměrovo nám.9 Brno místo výpočtu 2.NP prostor ke komunikaci L Aeq,8h (db) v roce 2012 L Aeq,8h (db) v roce 2000 rozdíl L Aeq,8h (db) splnění 20 odst. 4 nařízení vlády č.272/2011 Sb. 62,1 ± 2,0 61,2 ± 2,0 0,9 Ano Z výše uvedených výpočtů je patrné, že na komunikaci ulice Černovické nedochází v denní i noční době k hodnotitelné změně hladin akustického tlaku, z toho důvodu je k hygienickým limitním hladinám akustického tlaku přičtena korekce č.4 dle přílohy č.3 k nařízení vlády č. 272/2011 Sb. Korekce pro stanovení hygienických limitů hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru - Část A Hygienické limitní ekvivalentní hladiny akustického tlaku ve venkovním chráněném prostoru v okolí křižovatky Černovická, Hájecká, Vinohradská, Brno hluk pozemní dopravy denní doba ( 6.00 h h) noční doba ( h 6.00 h) L Aeq,16h = 70 db L Aeq,8h = 60 db Protokol č.97/2013 strana 32

33 15.4 Interpretace výsledků měření Dle 12 odst. 1 nařízení vlády č. 272/2011 Sb. se hladiny akustického tlaku z dopravy po pozemních komunikacích hodnotí ve venkovním chráněném prostoru staveb pro celou denní dobu (16 hod) a celou noční dobu ( 8 hod.). S ohledem na tento požadavek bylo měření ve venkovních chráněných prostorech v okolí křižovatky Černovická, Hájecká, Vinohradská, Brno Černovice provedeno po celou denní resp. noční dobu. V souladu s 20 odst. 3 je při hodnocení výsledných ekvivalentních hladin akustického tlaku odečtena rozšířená nejistota U AB a výsledné hladiny akustického tlaku jsou uvedeny jako jednočíselné hodnoty. tabulka č.65 venkovní prostor v okolí křižovatky pozemní doprava - denní doba objekt místo měření naměřená L Aeq,,16h (db) hygienická limitní L Aeq,16h (db) prokazatelné překročení hygienické limitní hladiny akustického tlaku L Aeq,16h Fáměrovo nám.9 Brno Fáměrovo nám.20 Brno 2.NP úroveň fasády orientované ke komunikaci 2.NP fasáda orientovaná ke komunikaci 67,4 nepřekročena 55,8 70 nepřekročena Vinohradská 1 Brno hranice pozemku orientovaná ke komunikaci Hájecká 60,3 nepřekročena tabulka č.66 venkovní prostory v okolí křižovatky pozemní doprava noční doba objekt místo měření naměřená L Aeq,,8h (db) hygienická limitní L Aeq,8h (db) prokazatelné překročení hygienické limitní hladiny akustického tlaku L Aeq,8h Fáměrovo nám.9 Brno Fáměrovo nám.20 Brno 2.NP úroveň fasády orientované ke komunikaci 2.NP fasáda orientovaná ke komunikaci 59,4 nepřekročena 49,6 60 nepřekročena Vinohradská 1 Brno hranice pozemku orientovaná ke komunikaci Hájecká 49,9 nepřekročena Protokol č.97/2013 strana 33

34 16. Závěr Měření hladin akustického tlaku dopravy na křižovatce ulic Černovická, Hájecká, Vinohradská v Brně - Černovicích bylo provedeno validovanými postupy a dle platných norem a předpisů. Hodnocení výsledků měření nenahrazuje vyjádření orgánu ochrany veřejného zdraví. Protokol o měření nesmí být bez písemného souhlasu vedoucího zkušební laboratoře KOMPRAH s.r.o. reprodukován jinak než jako celek Výsledky se vztahují k měřícím místům a stavu zdroje v době měření Protokol schválil: Petr Šiška vedoucí zkušební laboratoře KOMPRAH, s.r.o. V Modřicích, dne Rozdělovník: 2 x objednavatel 1 x KOMPRAH, s.r.o. Protokol č.97/2013 strana 34
