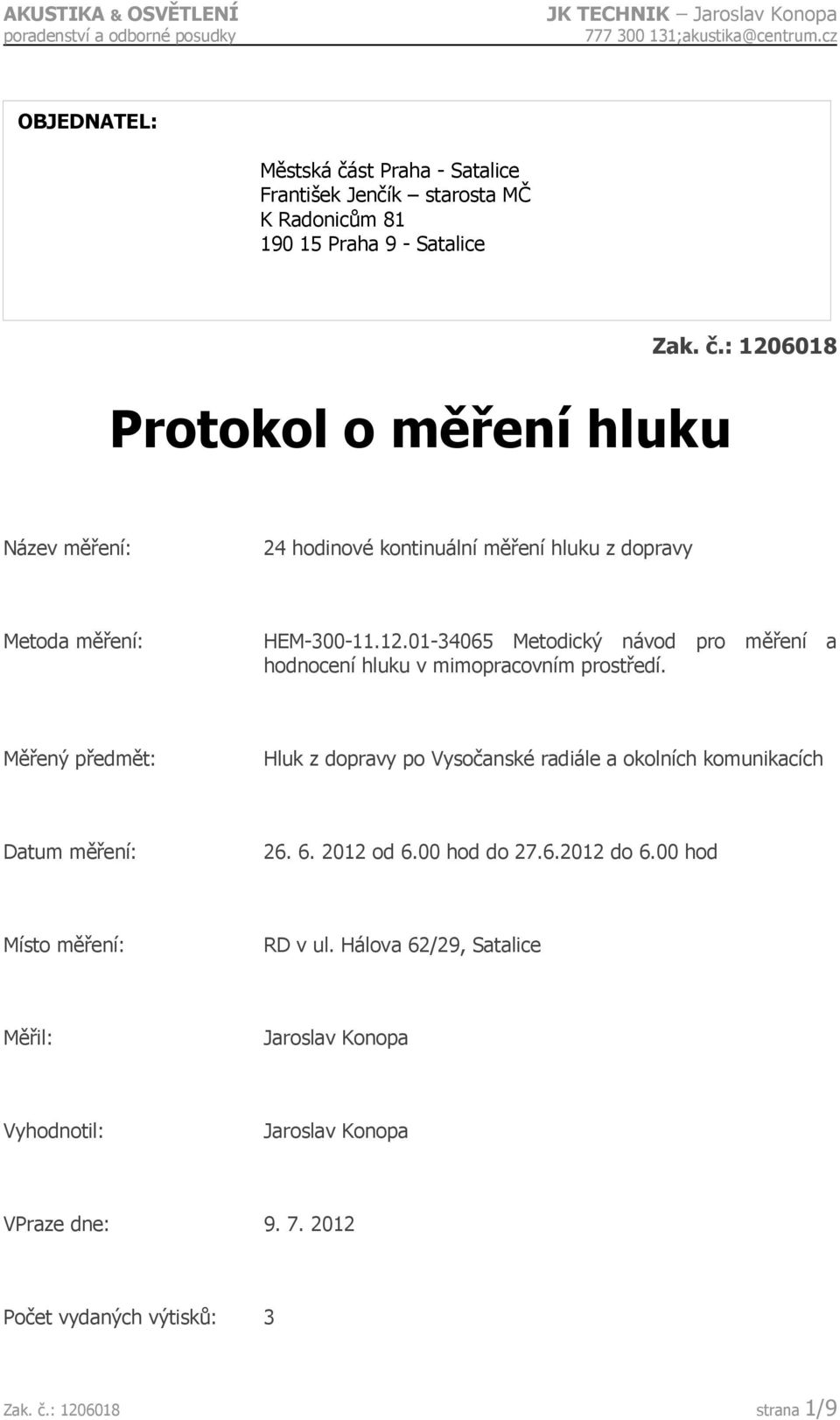

1 OBJEDNATEL: Městská část Praha - Satalice František Jenčík starosta MČ K Radonicům Praha 9 - Satalice Protokol o měření hluku Zak. č.: Název měření: 24 hodinové kontinuální měření hluku z dopravy Metoda měření: HEM Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí. Měřený předmět: Hluk z dopravy po Vysočanské radiále a okolních komunikacích Datum měření: od 6.00 hod do do 6.00 hod Místo měření: RD v ul. Hálova 62/29, Satalice Měřil: Jaroslav Konopa Vyhodnotil: Jaroslav Konopa VPraze dne: Počet vydaných výtisků: 3 Zak. č.: strana 1/9

Měřený předmět: Hluk z dopravy po Vysočanské radiále a okolních komunikacích Datum měření: 26. 6. 2012 od 6.00 hod do 27.6.2012 do 6.

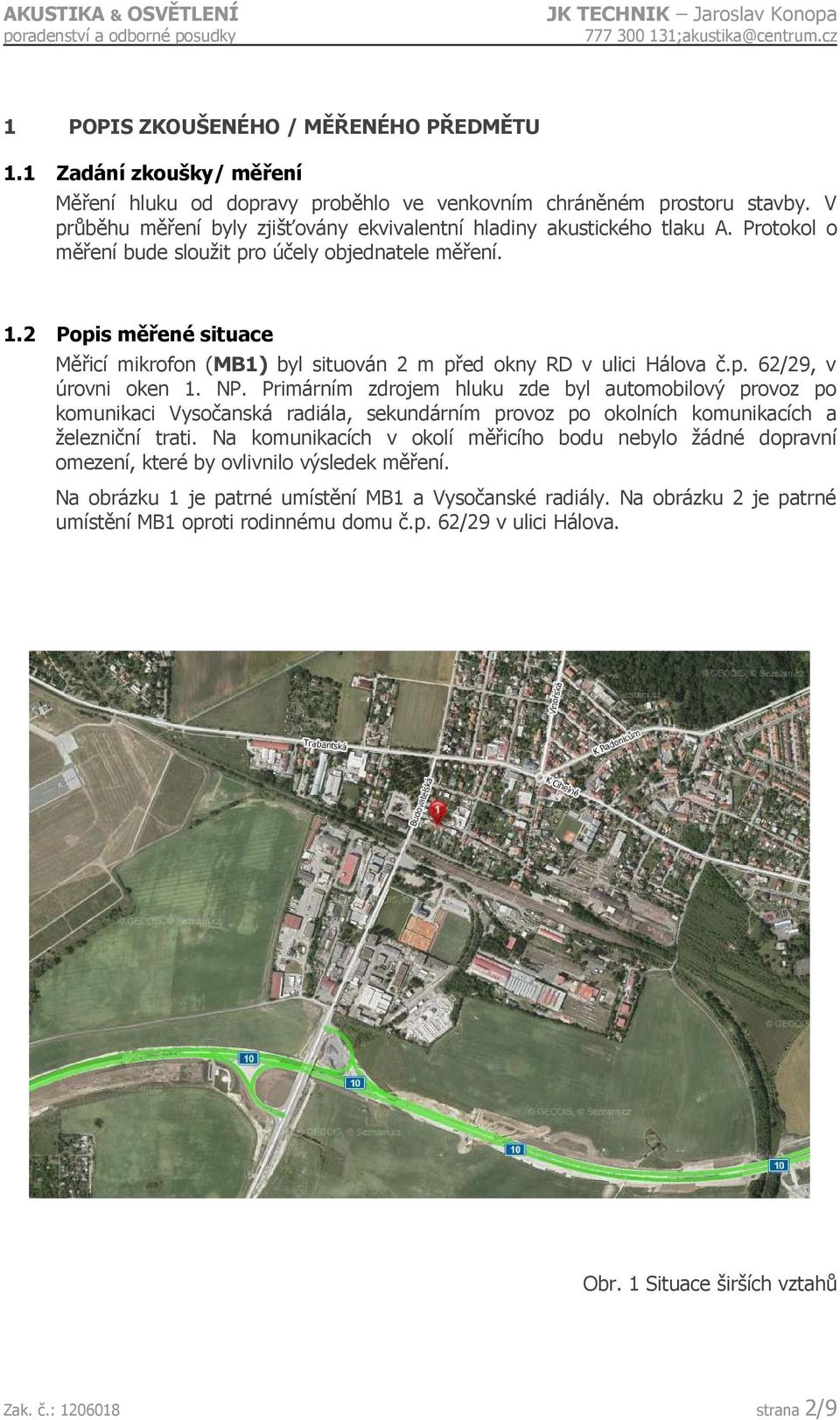

2 1 POPIS ZKOUŠENÉHO / MĚŘENÉHO PŘEDMĚTU 1.1 Zadání zkoušky/ měření Měření hluku od dopravy proběhlo ve venkovním chráněném prostoru stavby. V průběhu měření byly zjišťovány ekvivalentní hladiny akustického tlaku A. Protokol o měření bude sloužit pro účely objednatele měření. 1.2 Popis měřené situace Měřicí mikrofon (MB1) byl situován 2 m před okny RD v ulici Hálova č.p. 62/29, v úrovni oken 1. NP. Primárním zdrojem hluku zde byl automobilový provoz po komunikaci Vysočanská radiála, sekundárním provoz po okolních komunikacích a železniční trati. Na komunikacích v okolí měřicího bodu nebylo žádné dopravní omezení, které by ovlivnilo výsledek měření. Na obrázku 1 je patrné umístění MB1 a Vysočanské radiály. Na obrázku 2 je patrné umístění MB1 oproti rodinnému domu č.p. 62/29 v ulici Hálova. Obr. 1 Situace širších vztahů Zak. č.: strana 2/9

2 Popis měřené situace Měřicí mikrofon (MB1) byl situován 2 m před okny RD v ulici Hálova č.p. 62/29, v úrovni oken 1. NP.

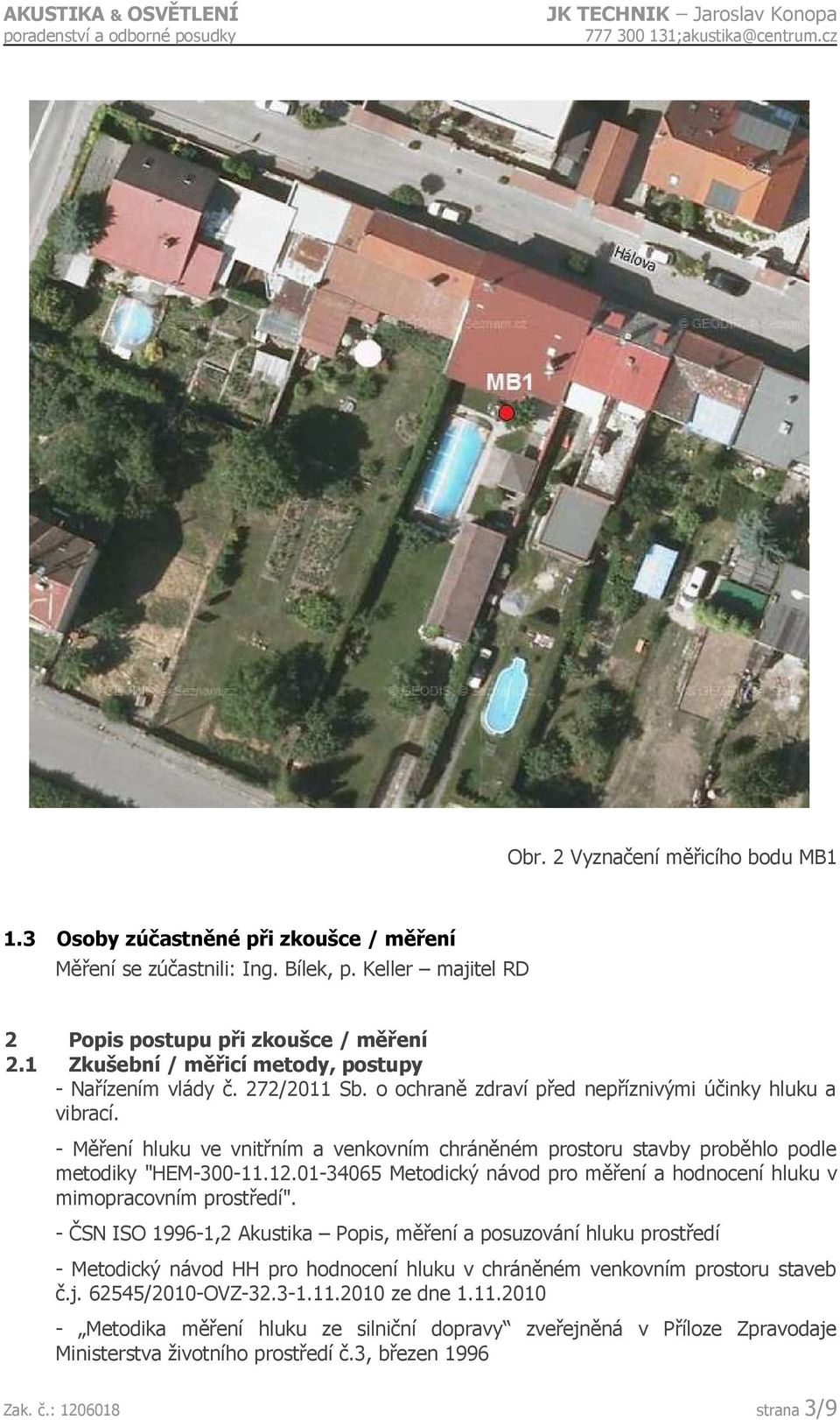

3 Obr. 2 Vyznačení měřicího bodu MB1 1.3 Osoby zúčastněné při zkoušce / měření Měření se zúčastnili: Ing. Bílek, p. Keller majitel RD 2 Popis postupu při zkoušce / měření 2.1 Zkušební / měřicí metody, postupy - Nařízením vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací. - Měření hluku ve vnitřním a venkovním chráněném prostoru stavby proběhlo podle metodiky "HEM Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí". - ČSN ISO ,2 Akustika Popis, měření a posuzování hluku prostředí - Metodický návod HH pro hodnocení hluku v chráněném venkovním prostoru staveb č.j /2010-OVZ ze dne Metodika měření hluku ze silniční dopravy zveřejněná v Příloze Zpravodaje Ministerstva životního prostředí č.3, březen 1996 Zak. č.: strana 3/9

- Měření hluku ve vnitřním a venkovním chráněném prostoru stavby proběhlo podle metodiky "HEM-300-11.12.01-34065 Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí".

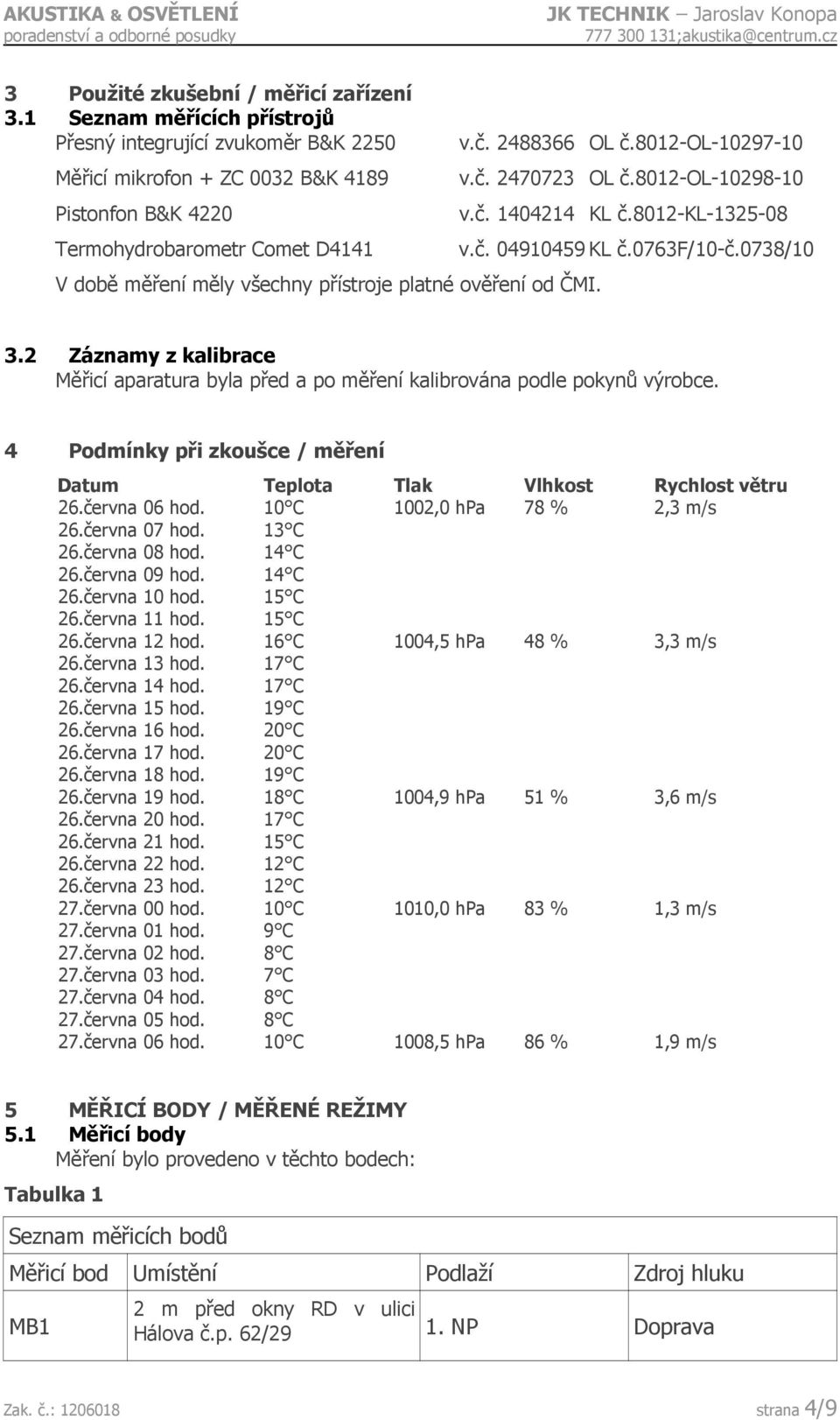

4 3 Použité zkušební / měřicí zařízení 3.1 Seznam měřících přístrojů Přesný integrující zvukoměr B&K 2250 Měřicí mikrofon + ZC 0032 B&K 4189 Pistonfon B&K 4220 Termohydrobarometr Comet D4141 V době měření měly všechny přístroje platné ověření od ČMI. v.č OL č.8012-ol v.č OL č.8012-ol v.č KL č.8012-kl v.č KL č.0763f/10-č.0738/ Záznamy z kalibrace Měřicí aparatura byla před a po měření kalibrována podle pokynů výrobce. 4 Podmínky při zkoušce / měření Datum Teplota Tlak Vlhkost Rychlost větru 26.června 06 hod. 10 C 1002,0 hpa 78 % 2,3 m/s 26.června 07 hod. 13 C 26.června 08 hod. 14 C 26.června 09 hod. 14 C 26.června 10 hod. 15 C 26.června 11 hod. 15 C 26.června 12 hod. 16 C 1004,5 hpa 48 % 3,3 m/s 26.června 13 hod. 17 C 26.června 14 hod. 17 C 26.června 15 hod. 19 C 26.června 16 hod. 20 C 26.června 17 hod. 20 C 26.června 18 hod. 19 C 26.června 19 hod. 18 C 1004,9 hpa 51 % 3,6 m/s 26.června 20 hod. 17 C 26.června 21 hod. 15 C 26.června 22 hod. 12 C 26.června 23 hod. 12 C 27.června 00 hod. 10 C 1010,0 hpa 83 % 1,3 m/s 27.června 01 hod. 9 C 27.června 02 hod. 8 C 27.června 03 hod. 7 C 27.června 04 hod. 8 C 27.června 05 hod. 8 C 27.června 06 hod. 10 C 1008,5 hpa 86 % 1,9 m/s 5 MĚŘICÍ BODY / MĚŘENÉ REŽIMY 5.1 Měřicí body Měření bylo provedeno v těchto bodech: Tabulka 1 Seznam měřicích bodů Měřicí bod Umístění Podlaží Zdroj hluku MB1 2 m před okny RD v ulici Hálova č.p. 62/29 1. NP Doprava Zak. č.: strana 4/9

ověření od ČMI. v.č. 2488366 OL č.8012-ol-10297-10 v.č. 2470723 OL č.8012-ol-10298-10 v.č. 1404214 KL č.8012-kl-1325-08 v.č. 04910459 KL č.0763f/10-č.0738/10 3.

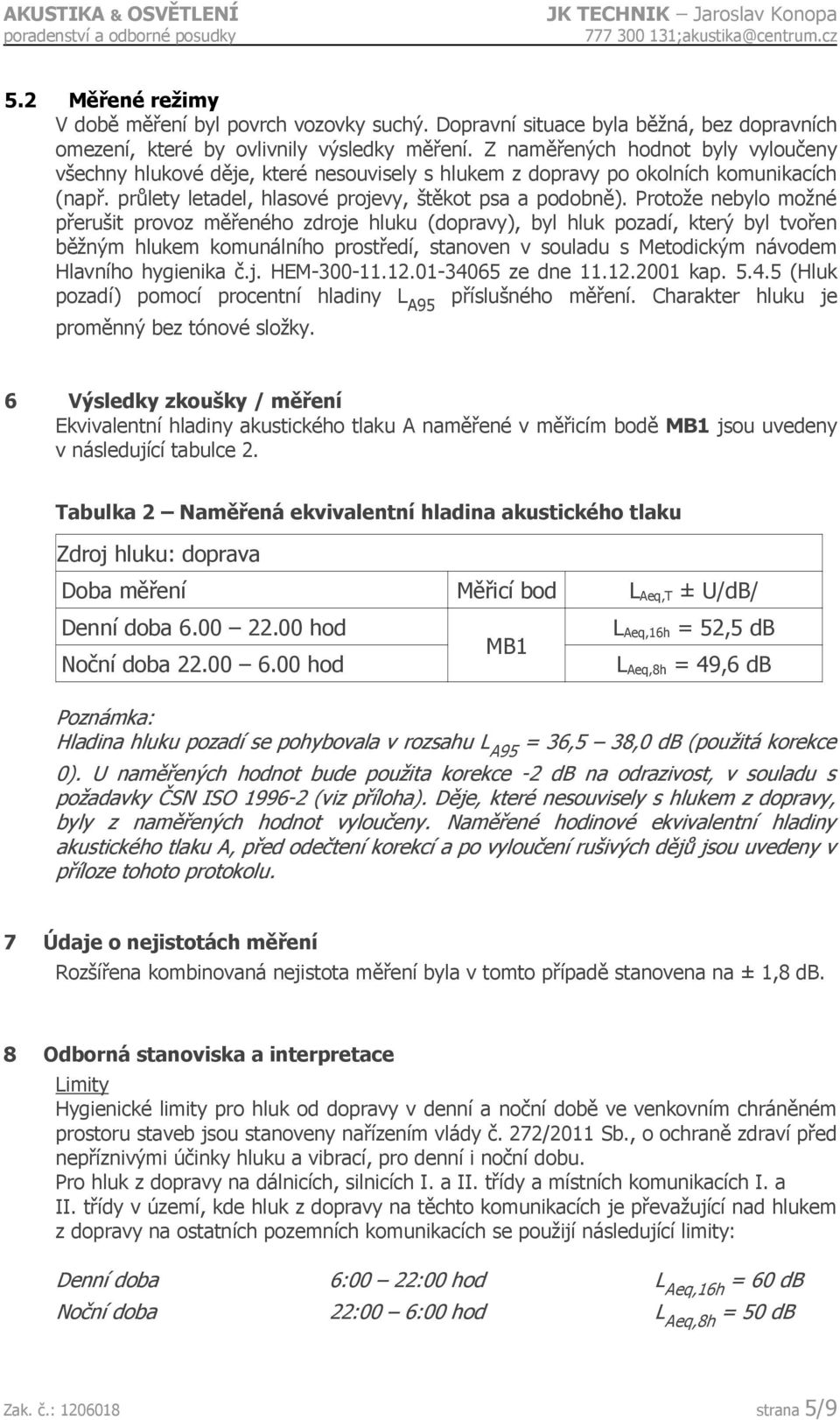

5 5.2 Měřené režimy V době měření byl povrch vozovky suchý. Dopravní situace byla běžná, bez dopravních omezení, které by ovlivnily výsledky měření. Z naměřených hodnot byly vyloučeny všechny hlukové děje, které nesouvisely s hlukem z dopravy po okolních komunikacích (např. průlety letadel, hlasové projevy, štěkot psa a podobně). Protože nebylo možné přerušit provoz měřeného zdroje hluku (dopravy), byl hluk pozadí, který byl tvořen běžným hlukem komunálního prostředí, stanoven v souladu s Metodickým návodem Hlavního hygienika č.j. HEM ze dne kap (Hluk pozadí) pomocí procentní hladiny L A95 příslušného měření. Charakter hluku je proměnný bez tónové složky. 6 Výsledky zkoušky / měření Ekvivalentní hladiny akustického tlaku A naměřené v měřicím bodě MB1 jsou uvedeny v následující tabulce 2. Tabulka 2 Naměřená ekvivalentní hladina akustického tlaku Zdroj hluku: doprava Doba měření Měřicí bod L Aeq,T ± U/dB/ Denní doba hod Noční doba hod MB1 L Aeq,16h = 52,5 db L Aeq,8h = 49,6 db Poznámka: Hladina hluku pozadí se pohybovala v rozsahu L A95 = 36,5 38,0 db (použitá korekce 0). U naměřených hodnot bude použita korekce -2 db na odrazivost, v souladu s požadavky ČSN ISO (viz příloha). Děje, které nesouvisely s hlukem z dopravy, byly z naměřených hodnot vyloučeny. Naměřené hodinové ekvivalentní hladiny akustického tlaku A, před odečtení korekcí a po vyloučení rušivých dějů jsou uvedeny v příloze tohoto protokolu. 7 Údaje o nejistotách měření Rozšířena kombinovaná nejistota měření byla v tomto případě stanovena na ± 1,8 db. 8 Odborná stanoviska a interpretace Limity Hygienické limity pro hluk od dopravy v denní a noční době ve venkovním chráněném prostoru staveb jsou stanoveny nařízením vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací, pro denní i noční dobu. Pro hluk z dopravy na dálnicích, silnicích I. a II. třídy a místních komunikacích I. a II. třídy v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích se použijí následující limity: Denní doba 6:00 22:00 hod L Aeq,16h = 60 db Noční doba 22:00 6:00 hod L Aeq,8h = 50 db Zak. č.: strana 5/9

Protože nebylo možné přerušit provoz měřeného zdroje hluku (dopravy), byl hluk pozadí, který byl tvořen běžným hlukem komunálního prostředí, stanoven v souladu s Metodickým návodem Hlavního hygienika

6 Interpretace výsledků měření Při vyhodnocení měření hluku v chráněném venkovním prostoru stavby musejí být uplatněny korekce na odrazivost (viz příloha) a korekce na nejistotu měření (viz NV 272/2011 Sb, 20 odst. 3). Výsledná hodnota akustického tlaku A prokazatelně nepřekračuje hygienický limit, jestliže výsledná ekvivalentní hladina akustického tlaku A po odečtení kombinované rozšířené nejistoty je rovna nebo nižší, než hygienický limit. Výsledné hodnoty pro porovnání s hygienickým limitem: L Aeq,16h = 52,5 + (-2) + (-1,8) = 48,7 db L Aeq,8h = 49,6 + (-2) + (-1,8) = 45,8 db Porovnáme-li naměřené a korigované ekvivalentní hladiny akustického tlaku A pro denní a noční dobu s hygienickými limity, můžeme konstatovat, že jsou v obou případech splněny. 9 Prohlášení laboratoře Výsledky zkoušek / měření platí pouze pro zkoušený předmět. Protokol nesmí být bez písemného souhlasu laboratoře reprodukován jinak, než celý. Jaroslav Konopa V Praze dne: Zak. č.: strana 6/9

Výsledná hodnota akustického tlaku A prokazatelně nepřekračuje hygienický limit, jestliže výsledná ekvivalentní hladina akustického tlaku A po odečtení kombinované rozšířené nejistoty je rovna nebo

7 10 PŘÍLOHY Stanovení korekce na dopadající zvuk podle ČSN ISO :2009 ( korekce na odraz ) V souladu s Metodickým návodem hlavního hygienika ČR pro hodnocení hluku v chráněném venkovním prostoru staveb č. j /2010-OVZ ze dne d [m] b [m] c [m] α [ ] kolmá vzdálenost mikrofonu od odrazivé plochy (např. od fasády) polovina minimálního vodorovného rozměru odrazivé plochy polovina minimálního svislého rozměru odrazivé plochy zorný úhel zdroje z místa měření Měřící bod č. d b c Rovinnost Zdroj hluku α [ ] a d Podmínky pro +3 db splněny pro hladinu L A L t MB1 2,0 3 2 ne doprava ,0 ne ne Kritéria pro uplatnění korekce +3 db podle přílohy B, odstavec B. 3 ČSN ISO , Část 2: Určování hladin hluku prostředí. (B.1) b 4d vodorovný směr (B.2) c 2d svislý směr (B.3) d 0,1a velký zdroj (α 60 o ) (B.4) d 0,05a bodový zdroj (α < 60 o ) (B.5) d 0,5 m hladiny akustického tlaku A pro velký zdroj (B.6) d 1,6 m hladiny akustického tlaku v oktávových pásmech pro velký zdroj (B.7) d 1,0 m hladiny akustického tlaku A pro bodový zdroj (B.8) d 5,4 m hladiny akustického tlaku v oktávových pásmech pro bodový zdroj Pokud nejsou splněny podmínky kritérií pro odrazivou plochu, není třeba zjišťovat podmínky splnění ostatních podmínek (velikost a rovinnost). Pokud nejsou splněny podmínky kritérií při daném měření pro jeden z více zdrojů hluku současně přispívajících do měřícího místa, není třeba zjišťovat splnění podmínek pro tyto další zdroje. V případě splnění všech podmínek pro všechny zdroje hluku současně se použije korekce + 3 db. V případě, že podmínky nejsou splněny, použije se korekce + 2 db. Korekce se odečte od výsledné hodnoty hladiny akustického tlaku změřené v daném místě měření. Zak. č.: strana 7/9

od fasády) polovina minimálního vodorovného rozměru odrazivé plochy polovina minimálního svislého rozměru odrazivé plochy zorný úhel zdroje z místa měření Měřící bod č.

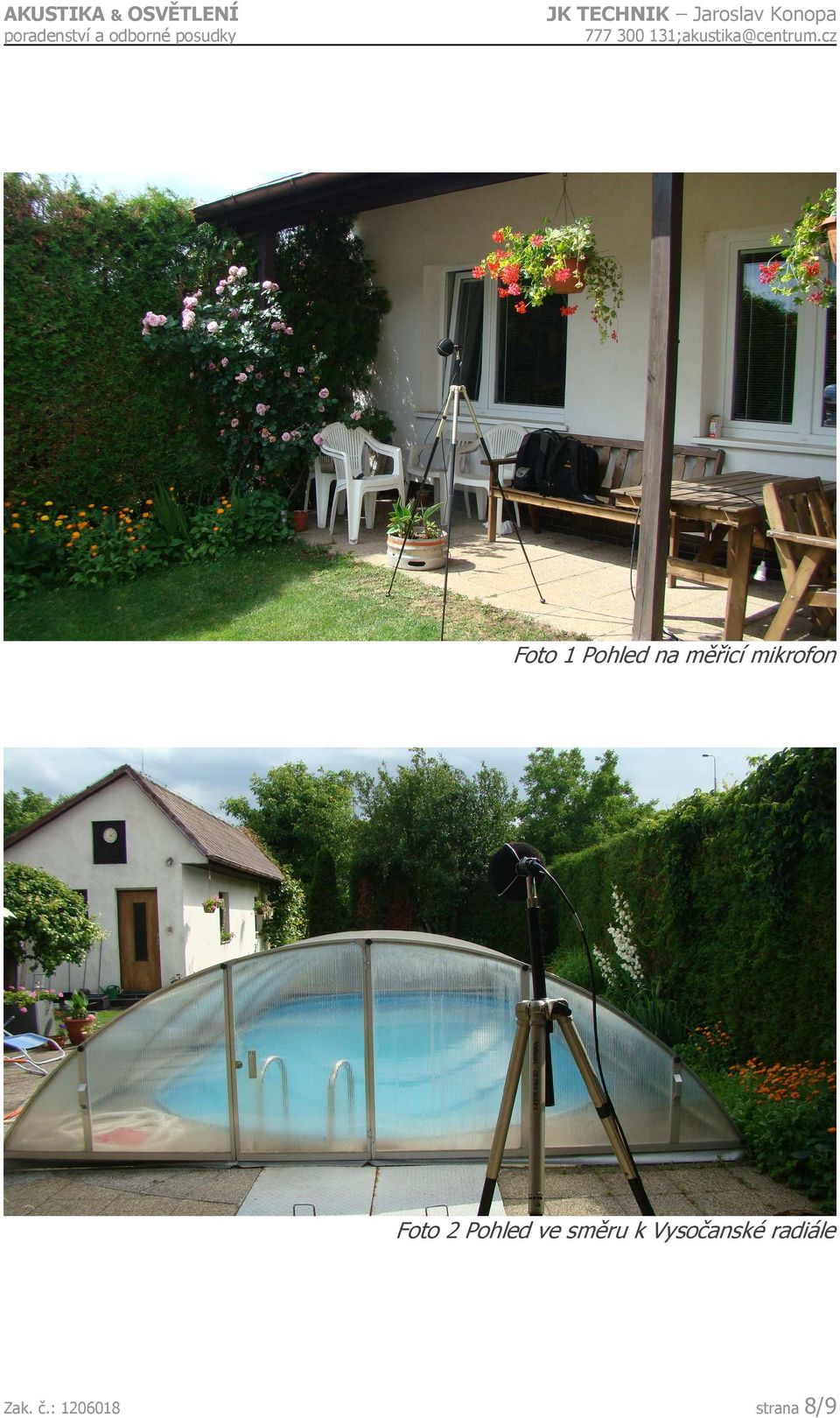

8 Foto 1 Pohled na měřicí mikrofon Foto 2 Pohled ve směru k Vysočanské radiále Zak. č.: strana 8/9

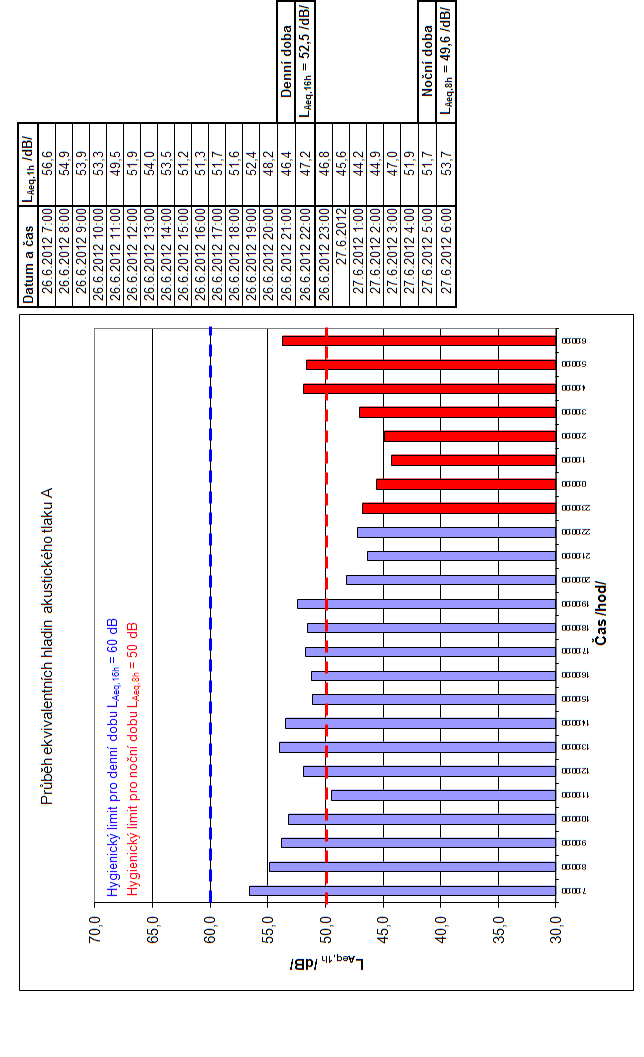

9 Zak. č.: strana 9/9
