1 Uživatelská příručka Dětské šlapací auto Big Boy Abarth Úžasné nové licencované šlapací autíčko Abarth má veliké sedadlo se třemi nastavitelnými polohami, což je ideální pro děti různých věkových kategorií ve věku 3-8 let. Sportovní volant s oficiálním logem Abarth umožňuje jednoduché zatáčení a ruční brzda umožňuje snadné zastavení. 1

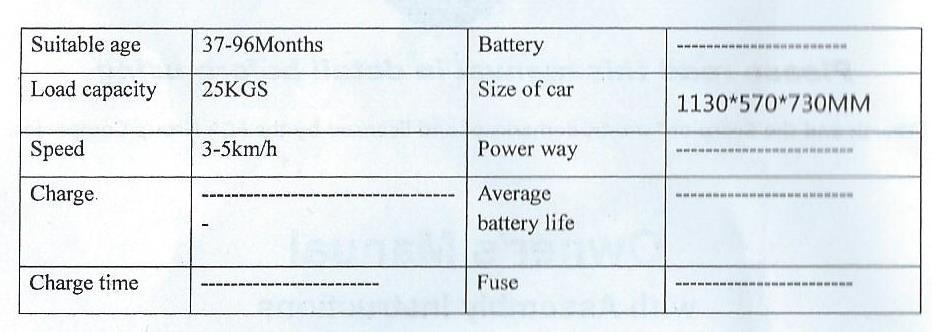

2 Konstrukce šlapacího autíčka je vyrobena z robustního kovového rámu. Pedály se dají přepnout na volnoběh pro plynulejší sjíždění z kopců. Šlapací autíčko se pyšní stylovým předním blatníkem a všechna čtyři kola jsou vyrobena z kaučuku pro hladší jízdu. Parametry Doporučený věk měsíců. Maximální doporučená hmotnost 25 kg Maximální doporučená rychlost 3-5 km. Parametry: 1130x579x730 mm Gasket- podložka 2

3 Screw- šroub Plastic parts under steering- plastové podložky řízení Self locking nut- šroub se zámkem Wheel boss- poklice Cotter pin- spona Obsah balení Body- tělo 3

4 Seat- sedačka Front pane- přední kapota Steels parts- ocelové montážní části Support rack- podporný pilíř Hub- disk Steering wheel- volant Wheel- kolo Popis autíčka 4

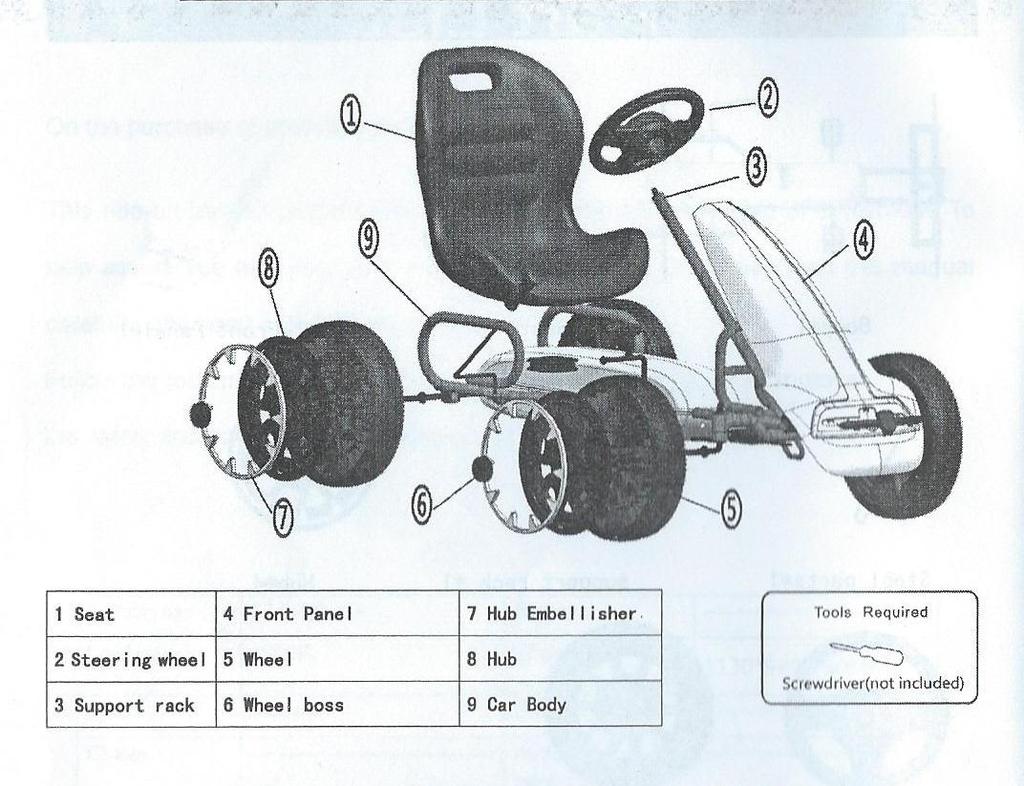

5 1. Seat- sedadlo 2. Steering wheel- volant 3. Support rack- podporná konstrukce 4. Front panel- přední panel 5. Wheel- kolo 6. Wheel boss- výplň kola 7. Hub embelisher- střed s náboje 8. Hub- střed 9. Car body- tělo Screwdriver not included- šroubovák, který není součástí balení Long nose pliers not included- štípací kleště s prodlouženým ostřím K montáži budete potřebovat šroubovák a štípací kleště, které nejsou součástí balení. 5

6 Kompletace V případě, že je Vaše autíčko osazeno gumovými, nebo plastovými kolami, přeskočte tento krok. Při montáži postupujte následovně: - Nejprve odmontujte matice a podložky z přední a zadní osy nápravy a následně namontujte kola přední nápravy, jak je znázorněno na obrázku. 6

7 - Dbejte na správnou kompletaci při připevňování kola, správné osazení matic, šroubů, kola a krytů kola včetně nábojů Namontujte konstrukci vodící tyče pro řízení. Zasuňte trubici ve směru šipky a připojte na řízení přední nápravy. Upevněte konstrukci pomocí 4 šroubů s maticemi se zámkem. Osaďte přední panel pohybem na ve směru šipky, jak je znázorněno na obrázku. Následně panel ve spodní straně upevněte. 7

8 Po osazení předního panelu je možné upevnit volant. Při upevňování volantu dbejte na správný sled podložek, matic a plastových dílů, jak je znázorněno na obrázku. Zafixujte tyto díly řízení pomocí kovové spony, jak je znázorněno na obrázku. Nyní je možné osadit volant ve směru šipky jej osadit na vodící tyč řízení a a pevně jej upevnit, jak je znázorněno na obrázku. Ujistěte se, že jsou všechny šrouby pevně dotaženy a řízení reaguje správně na pohyb volantu. 8

9 Upevněte sedačku k šasi pomocí šroubů. Ujistěte se, že jsou šrouby dostatečně dotaženy. Vždy používejte šlapací autíčko na rovné a volné ploše. Travnatý povrch pro pohyb není vhodný. Autíčko je vhodné pro děti mladší 37 měsíců s maximální hmotností 25 kg. Autíčko nemá žádnou brzdu! Dbejte, aby dítě bylo za jízdy řádně připoutáno bezpečnostním pásem. Dítě se nesmí dotýkat pohyblivých částí v průběhu jejich pohybu, aby nedošlo ke zranění. 9

10 Pozor 1. Nikdy rc-model nepoužívejte na veřejných komunikacích, v blízkosti lidí, nebo malých dětí. 2. Vysunutá anténa představuje riziko zranění, dbejte na správnou manipulaci a nikdy jí nenasměrujte koncem k tváři jiné osoby, která je v blízkosti. 3. Výrobek obsahuje malé části, chraňte před dětmi do 3 let, nebezpečí udušení! 4. Používáním dochází k zahřátí rc-modelu a baterie, dbejte na správnou manipulaci a nechte zahřáté části vychladnout. Nikdy nepoužívejte stejnou rádiovou frekvenci, a rc-model používejte zásadně mimo dosah stejného rádiového signálu jiného rc-modelu, aby nedošlo ke ztrátě kontroly nad modelem. Po použití vlhkým hadříkem otřete případné nečistoty. Nepoužívejte vosk na auta. Jednou za čas zkontrolujte a lubrikantem namažte pohyblivé části. Ujistěte se před každou jízdou, že jsou všechny části řádně dotaženy a autíčko se nachází v odpovídajícím technickém stavu. Skladujte autíčko na chladném a suchém místě, mimo tepelných zdrojů, kabelů, slunečného záření. 10
