Řídící prvek stroje Self-test Vysoký standard bezpečnosti

Rozměr: px
Začít zobrazení ze stránky:

Download "Řídící prvek stroje Self-test Vysoký standard bezpečnosti"

Transkript

1 Golf Golf je navržen jako zařízení, které opticky nebo akusticky signalizuje překročení jedné nebo více nastavených hodnot rychlosti větru. Standardně jsou nastaveny typické hodnoty technických předpisů, ale na přání zákazníka mohou být změněny. Golf se skládá ze dvou oddělených částí: měřící a signalizační, které mohou být instalovány buď odděleně nebo jako jeden celek. Flexibilita zařízení umožňuje v obou případech jeho snadnou a rychlou instalaci. K výrobě měřící jednotky jsou použity odolné, vysoce kvalitní materiály a součástky, zajišťující dlouhou životnost i v nejtěžších pracovních podmínkách. Standardizované příruby a systém upevnění zrychlují a zjednodušují celkovou montáž zařízení. obsahuje signální světla ve třech barvách (,, ) a akustickou sirénu. Funkce sirény je vždy spojena s nejnižším světlem (typicky červeným). Světla mohou svítit trvale nebo přerušovaně. Modulární koncepce jednotky signalizace umožňuje přizpůsobení potřebám zákazníků. Anemometr Golf může být vybaven třemi spínacími NO relé pro komunikaci resp. ovládání dalších zařízení. Při přechodu na vyšší stupeň poplachu zůstávají relé všech nižších stupňů vždy sepnuta. Řídící prvek stroje Golf může být propojen s displayem Uniform XS nebo se sledovací jednotkou Echo. Jako jeden z prvků stroje kontinuálně vysílá signál v závislosti na okamžité rychlosti větru, který je použit jako jedna z informací pro řízení pohybů stroje. Např.: při překročení stanovené rychlosti větru dojde k dočasnému zákazu (vypnutí) rychlých pohybů stroje, aby se předešlo rozhoupání břemene. Self-test Po zapnutí Golf zkontroluje připravenost všech svých komponent k provozu a provede krátký test sirény, světel, senzorů, atd. Při zjištění jakýchkoli, i nezávažných, odchylek od normálu je obsluha stroje upozorněna optickým a akustickým signálem. Vysoký standard bezpečnosti Golf je navržen v souladu s nejpřísnějšími bezpečnostními předpisy. Schopnost vlastního testování Self-test účinně předchází a zabraňuje všem selháním nebo nekorektním naměřeným hodnotám a garantuje nepřetržitou kontrolu za všech podmínek. V případě možné poruchy je upozorněna obsluha a stroj uveden do pasivního bezpečnostního stavu. Žádné jiné zařízení momentálně dostupné na trhu tyto možnosti nenabízí.

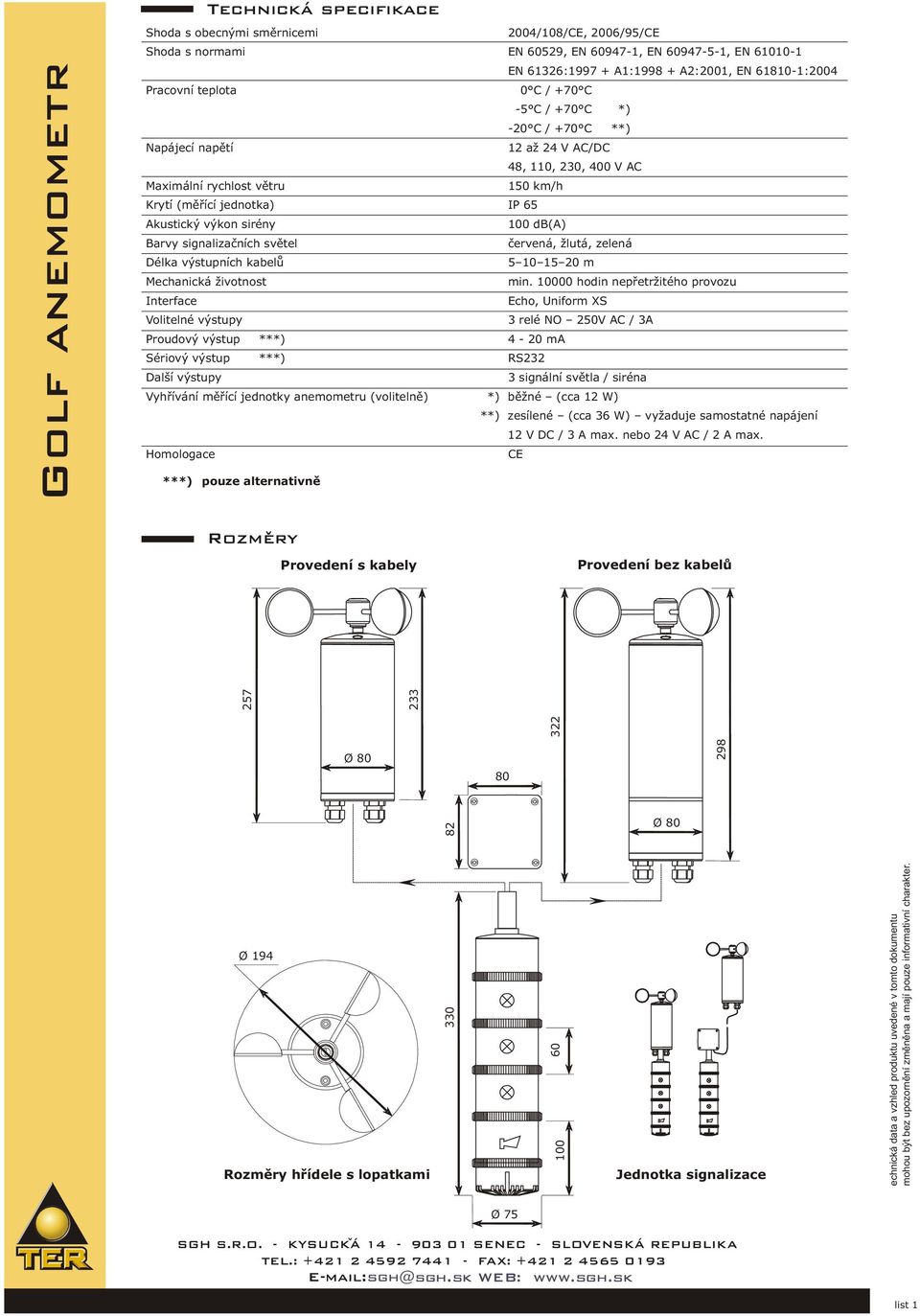

2 Golf Anemometer anemometr Shoda s obecnými směrnicemi 2004/108/CE, 2006/95/CE Shoda s normami EN 60529, EN 60947, EN , EN Pracovní teplota Napájecí napětí Maximální rychlost větru EN 61326: A1: A2:2001, EN 61810: C / +70 C -5 C / +70 C *) -20 C / +70 C **) 12 až 24 V AC/DC 48, 110, 230, 150 km/h Krytí (měřící jednotka) IP 65 Akustický výkon sirény Barvy signalizačních světel Délka výstupních kabelů Mechanická životnost Interface Volitelné výstupy 100 db(a),, min hodin nepřetržitého provozu Echo, Uniform XS Proudový výstup ***) 4 - A Sériový výstup ***) RS232 Další výstupy 3 relé NO 250V AC / 3A 3 signální světla / siréna Vyhřívání měřící jednotky anemometru (volitelně) *) běžné (cca 12 W) Homologace Technická specifikace ***) pouze alternativně Rozmery ˇ Provedení s kabely **) zesílené (cca 36 W) vyžaduje samostatné napájení 12 V DC / 3 A max. nebo 24 V AC / 2 A max. CE Provedení bez kabelů Ø Ø 80 Ø 194 Rozměry hřídele s lopatkami echnická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH S.R.O. - KYSUCKÁ ˇ SENEC - SLOVENSKÁ REPUBLIKA TEL.: FAX: sgh@sgh.sk WEB: Ø 75 list 1

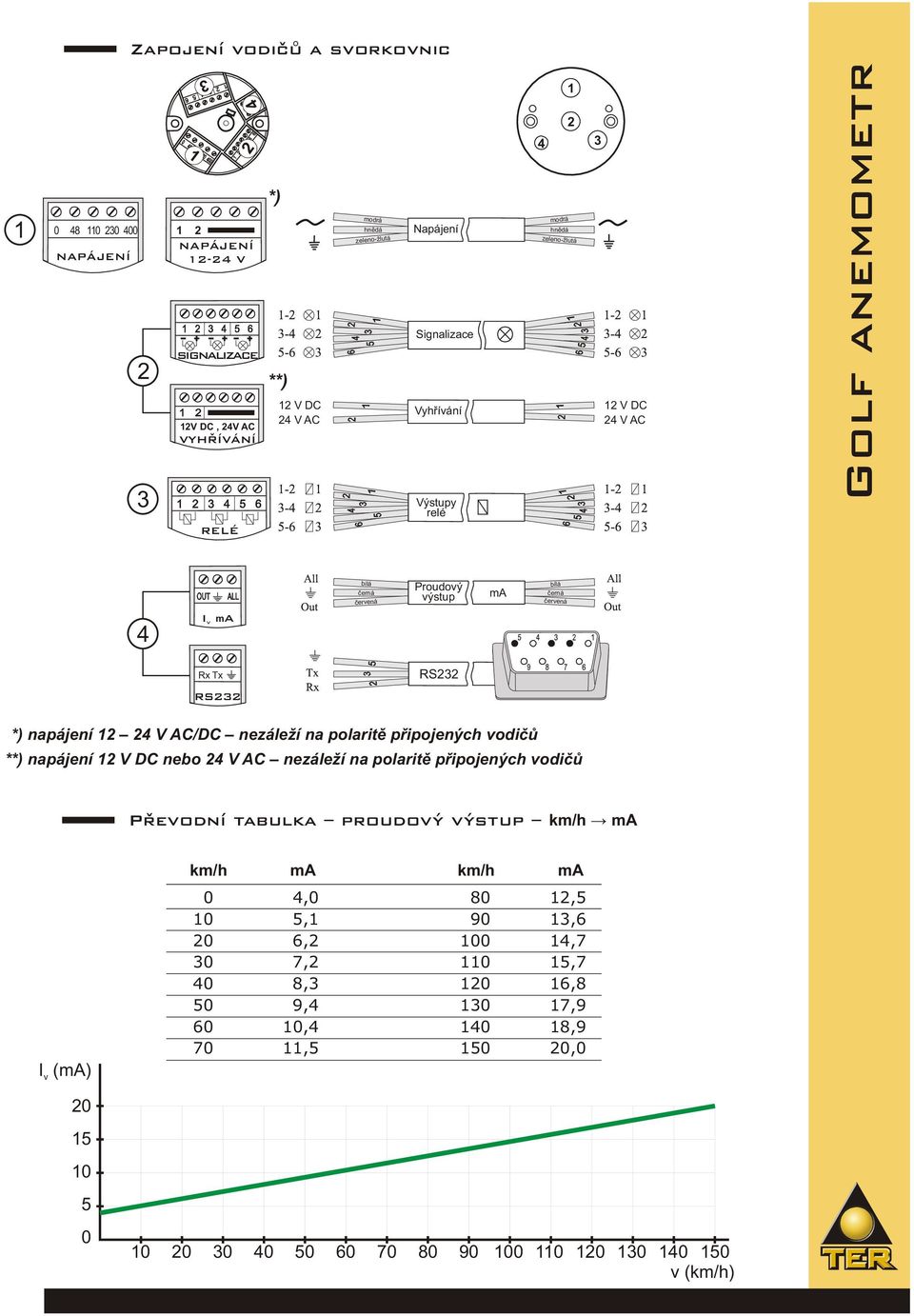

3 Zapojení vodiču a svorkovnic NAPÁJENÍ NAPÁJENÍ V SIGNALIZACE 12V DC, 24V AC VYHRÍVÁNÍ ˇ RELÉ *) **) 12 V DC 24 V AC modrá hnědá zeleno- Napájení Signalizace Vyhřívání Výstupy relé modrá hnědá zeleno- 12 V DC 24 V AC 4 I v ma bílá černá Proudový výstup ma bílá černá Rx Tx RS232 RS232 *) napájení V AC/DC nezáleží na polaritě připojených vodičů **) napájení 12 V DC nebo 24 V AC nezáleží na polaritě připojených vodičů Prevodní ˇ tabulka proudový výstup km/h ma I (ma) v km/h ma km/h ma 0 4, ,5 10 5, ,6 20 6, ,7 30 7, ,7 40 8, ,8 50 9, , , , , , v (km/h)

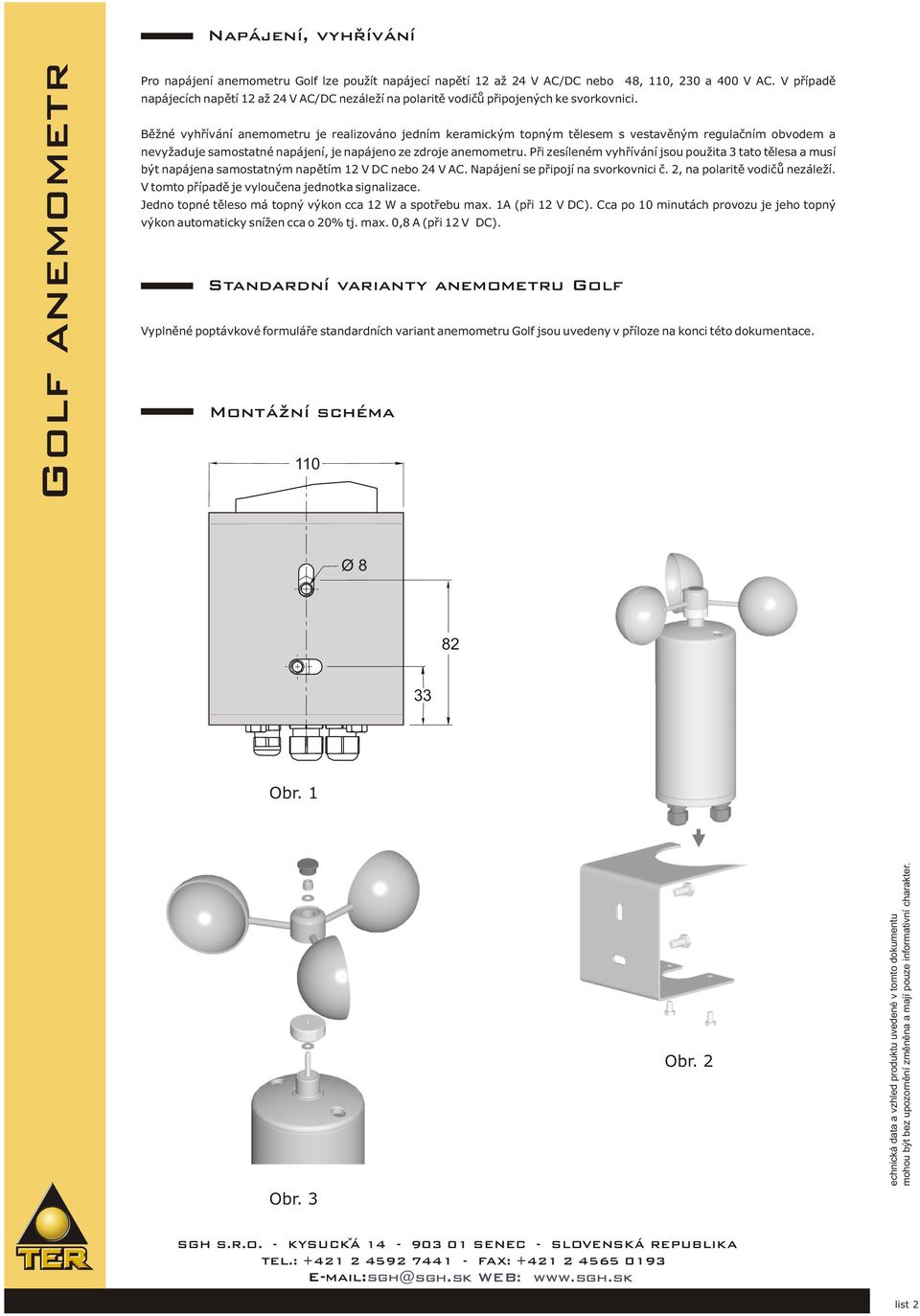

4 Napájení, vyhrívání ˇ Pro napájení anemometru Golf lze použít napájecí napětí 12 až 24 V AC/DC nebo 48, 110, 230 a. V případě napájecích napětí 12 až 24 V AC/DC nezáleží na polaritě vodičů připojených ke svorkovnici. Běžné vyhřívání anemometru je realizováno jedním keramickým topným tělesem s vestavěným regulačním obvodem a nevyžaduje samostatné napájení, je napájeno ze zdroje anemometru. Při zesíleném vyhřívání jsou použita 3 tato tělesa a musí být napájena samostatným napětím 12 V DC nebo 24 V AC. Napájení se připojí na svorkovnici č. 2, na polaritě vodičů nezáleží. V tomto případě je vyloučena jednotka signalizace. Jedno topné těleso má topný výkon cca 12 W a spotřebu max. 1A (při 12 V DC). Cca po 10 minutách provozu je jeho topný výkon automaticky snížen cca o 20% tj. max. 0,8 A (při 12 V DC). varianty anemometru Golf Vyplněné poptávkové formuláře standardních variant anemometru Golf jsou uvedeny v příloze na konci této dokumentace. Montážní schéma 110 Ø Obr. 1 Obr. 3 Obr. 2 echnická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH S.R.O. - KYSUCKÁ ˇ SENEC - SLOVENSKÁ REPUBLIKA TEL.: FAX: sgh@sgh.sk WEB: list 2

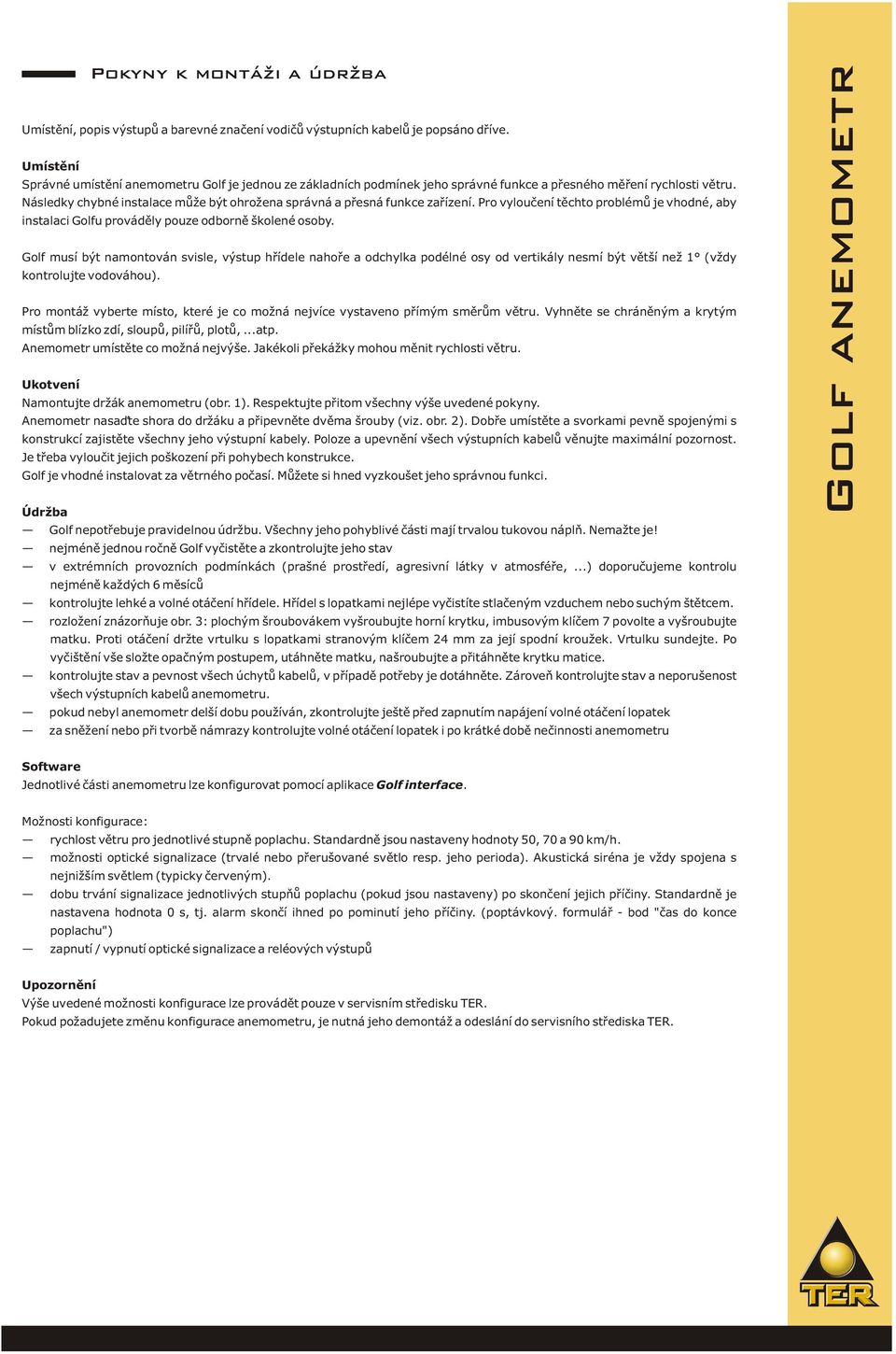

5 Pokyny k montáži a údržba Umístění, popis výstupů a barevné značení vodičů výstupních kabelů je popsáno dříve. Umístění Správné umístění anemometru Golf je jednou ze základních podmínek jeho správné funkce a přesného měření rychlosti větru. Následky chybné instalace může být ohrožena správná a přesná funkce zařízení. Pro vyloučení těchto problémů je vhodné, aby instalaci Golfu prováděly pouze odborně školené osoby. Golf musí být namontován svisle, výstup hřídele nahoře a odchylka podélné osy od vertikály nesmí být větší než 1 (vždy kontrolujte vodováhou). Pro montáž vyberte místo, které je co možná nejvíce vystaveno přímým směrům větru. Vyhněte se chráněným a krytým místům blízko zdí, sloupů, pilířů, plotů,...atp. Anemometr umístěte co možná nejvýše. Jakékoli překážky mohou měnit rychlosti větru. Ukotvení Namontujte držák anemometru (obr. 1). Respektujte přitom všechny výše uvedené pokyny. Anemometr nasaďte shora do držáku a připevněte dvěma šrouby (viz. obr. 2). Dobře umístěte a svorkami pevně spojenými s konstrukcí zajistěte všechny jeho výstupní kabely. Poloze a upevnění všech výstupních kabelů věnujte maximální pozornost. Je třeba vyloučit jejich poškození při pohybech konstrukce. Golf je vhodné instalovat za větrného počasí. Můžete si hned vyzkoušet jeho správnou funkci. Údržba Golf nepotřebuje pravidelnou údržbu. Všechny jeho pohyblivé části mají trvalou tukovou náplň. Nemažte je! nejméně jednou ročně Golf vyčistěte a zkontrolujte jeho stav v extrémních provozních podmínkách (prašné prostředí, agresivní látky v atmosféře,...) doporučujeme kontrolu nejméně každých 6 měsíců kontrolujte lehké a volné otáčení hřídele. Hřídel s lopatkami nejlépe vyčistíte stlačeným vzduchem nebo suchým štětcem. rozložení znázorňuje obr. 3: plochým šroubovákem vyšroubujte horní krytku, imbusovým klíčem 7 povolte a vyšroubujte matku. Proti otáčení držte vrtulku s lopatkami stranovým klíčem 24 mm za její spodní kroužek. Vrtulku sundejte. Po vyčištění vše složte opačným postupem, utáhněte matku, našroubujte a přitáhněte krytku matice. kontrolujte stav a pevnost všech úchytů kabelů, v případě potřeby je dotáhněte. Zároveň kontrolujte stav a neporušenost všech výstupních kabelů anemometru. pokud nebyl anemometr delší dobu používán, zkontrolujte ještě před zapnutím napájení volné otáčení lopatek za sněžení nebo při tvorbě námrazy kontrolujte volné otáčení lopatek i po krátké době nečinnosti anemometru Software Jednotlivé části anemometru lze konfigurovat pomocí aplikace Golf interface. Možnosti konfigurace: rychlost větru pro jednotlivé stupně poplachu. Standardně jsou nastaveny hodnoty 50, 70 a 90 km/h. možnosti optické signalizace (trvalé nebo přerušované světlo resp. jeho perioda). Akustická siréna je vždy spojena s nejnižším světlem (typicky červeným). dobu trvání signalizace jednotlivých stupňů poplachu (pokud jsou nastaveny) po skončení jejich příčiny. Standardně je nastavena hodnota, tj. alarm skončí ihned po pominutí jeho příčiny. (poptávkový. formulář - bod "čas do konce poplachu") zapnutí / vypnutí optické signalizace a reléových výstupů Upozornění Výše uvedené možnosti konfigurace lze provádět pouze v servisním středisku TER. Pokud požadujete změnu konfigurace anemometru, je nutná jeho demontáž a odeslání do servisního střediska TER.

6 Poptávkový formulář dle obr. A V AC/DC 48 V AC 110 V AC 230 V AC siréna * siréna *

7 PRÍLOHA ˇ standardních variant anemometru Golf

8 Varianta PF dle obr. A 12, 24 V AC/DC 48 V AC 110 V AC 230 V AC siréna * siréna *

9 Varianta PF dle obr. A 12, 24 V AC/DC 48 V AC 110 V AC 230 V AC siréna * siréna * 56 3 spínací relé: 1 x NC, 2 x NO,

10 Varianta PF dle obr. A 12, 24 V AC/DC 48 V AC 110 V AC 230 V AC siréna * siréna *

11 Varianta PF dle obr. A 12, 24 V AC/DC 48 V AC 110 V AC 230 V AC siréna * siréna *

12 Varianta PF dle obr. A 12, 24 V AC/DC 48 V AC 110 V AC 230 V AC siréna * siréna * 54 65

13 Varianta PF dle obr. A 12, 24 V AC/DC 48 V AC 110 V AC 230 V AC siréna * siréna * jednotka signalizace není součástí dodávky
