VILLASET 1W Instalační manuál

Transkript

1 VILLASET 1W Instalační manuál Domovní audioset Obsah balení Před montáží si překontrolujte obsah balení, které by mělo sestávat z následujících dílů: 1x 1x 1x 1x Instalace povrchové krabice HBP Pro instalaci produktu VILLA- SET 1W umístěte krabici HBP na omítku. Povrchová krabice musí být umístěna v patřičné výšce. Výška tabla musí vyhovovat uživateli. Při montáži si rozvrhněte, kolik krabic bude použito při instalaci a na vnější krabice použijte krytky průchodek. Bude-li použita jedna krabice, použijte obě krytky (obr. 1). Krabice pro povrchovou montáž může být umístěna na krabici KU68, na obdélníkové krabici nebo přímo na povrchu stěny prostřednictvím hmoždinek, jež jsou součástí balení (obr. 2) Při horizontálním umístění (max. 3 krabice vedle sebe) vložte mezi vnější a vnitřní krabici kabelové průchodky a propojte spojkami (obr. 3) Krabici přichyťte prostřednictvím poskytnutých šroubů.

2 Instalace komponent Panel je dodáván s již nainstalovaným tlačítkem, audio modulem a modulem pro podsvícení. Budete-li sestavu rozebírat, při opětovné montáži postupujte dle následujících kroků. Audio modul vložte do vrchní části krabice, co neblíže ke štítku (obr. 1). Abyste předešli tzv. Larsenově efektu (zpětné vazbě), vyjměte z audio modulu mikrofon a vložte ho do výlisku ve spodní části krabice (obr. 2 a 3). Mikrospínač umístěte do pozice tlačítka (obr. 4) V panelu naleznete propojku pro společnou zem kontaktů (obr. 5), díky tomu můžete přidat další mikrospínače (max. 4) Vložte modul pro podsvícení tlačítek (obr. 6)

3 Instalace komponent Vyjměte jmenovku a popište ji uživatelským jménem nebo informací příslušící danému účastníkovi (obr. 7). Vlastní popisné štítky mohou být maximálně 2 mm silné. Zapojte všechny potřebné vodiče a umístěte reflexní štítek (obr. 8). Tento štítek by měl být umístěn v blízkosti audio modulu. Svrchní panel nejprve vložte pod horní štítek krabice, přiložte ho k tělu krabice a pomocí přiloženého imbusového klíče šroub utáhněte (obr. 9).

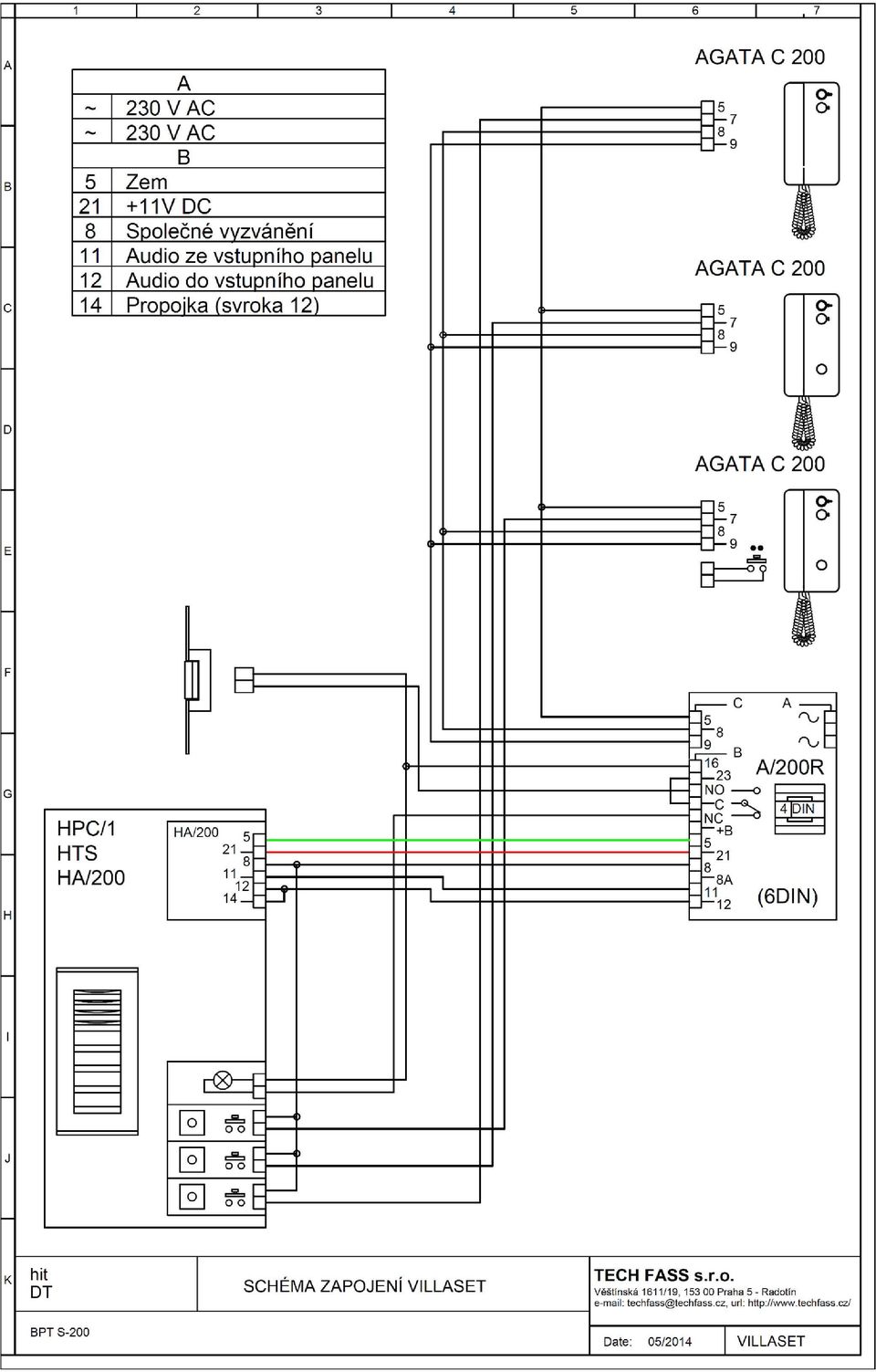

4

5 Napájecí zdroj A/200R Montáž a demontáž panelu Zdroj je určen k montáži na DIN lištu. Napájecí zdroj může být instalován bez krytek svorkovnic přímo na připravenou DIN lištu nebo uchycen na stěnu prostřednictvím dodané DIN lišty. Popis svorkovnic Svorkovnice A ~ Napájení ~ Svorkovnice B +B 12 V DC vstup 5 Zem V DC 8 Společné vyzvánění 1 výstup 8A Společné vyzvánění 2 výstup 11 Audio ze vstupního panelu 12 Audio do vstupního panelu Výstup 12 V AC NO C NC Rozepnutý kontakt Společný kontakt Sepnutý kontakt Svorkovnice C 5 Zem 8 Audio do přijímače 9 Audio z přijímače Reléové kontakty Technické parametry Funkční vlastnosti Napájecí napětí Výstupní napětí Výstupní proud Výkon zařízení Ochrana proti přepětí a zkratu 230 V, 50/60 Hz 11 V DC 150 ma (max. 300 ma) 34 VA Ano (elektronická) Mechanické provedení Hmotnost 0,150 kg Rozsah pracovních teplot C Barva Stříbrná Rozměry 4 DIN, nízký profil Zdroj je elektricky chráněn proti přepětí a zkratu bez použití pojistek. Při vzniklém zkratu nebo přepětí zdroj odpojte od napájení, odstraňte závadu, nechte zařízení odpojené po dobu 1 minuty a poté připojte zpět do sítě.

6 Účastnická jednotka AGATA C200 Montáž a demontáž jednotky Otevřete zařízení zatlačením na páčku v jeho dolní části a oddělte svrchní kryt od spodní části zařízení (obr. 1). Připevněte spodní část zařízení do montážní krabice 503 (obr. 2) nebo KU68 (obr. 3). Krabice musí být umístěna ve výšce odpovídající uživateli. Šrouby neutahujte příliš silně. Jakmile budou provedena všechna spojení, opět nasaďte svrchní kryt přístroje. Technické parametry Spotřeba 1 ma Krytí IP30 Prac. teplota C BP1 P1 Přestřihneme-li drát, tlačítko pro uvolnění dveřního zámku ( ) bude aktivní pouze v případě, že bude sluchátko telefonu zvednuto Možnost připojení pomocného tlačítka AGATA P1 M1 5 Zem 7 Zvonek dveřního panelu 8 Audio z dveřního panelu 9 Audio do dveřního panelu Likvidace Neznečisťujte prostředí, ujistěte se, že obalový materiál bude zlikvidován v souladu s platnými právními předpisy. Po skončení životnosti zařízení je nutné zajistit jeho ekologickou likvidaci s tím, že se doporučuje recyklace jeho součástí. U komponentů, které mají být recyklovány, je vyznačen symbol a značka materiálu. TECH FASS s.r.o., Věštínská 1611/19, Praha 5 - Radotín, hit@techfass.cz, url:
