Politec SANDOR DUAL SMA 805 infrazávora

Transkript

1 Politec SANDOR DUAL SMA 805 infrazávora

2 INDEX 1. Obsah balení Str Příklady montáže Str Montáž pomocí držáků (příslušenství) Str Příklady instalace Str Zapojení a nastavení Str Seřízení čidel Str. 8 Vysílač (TX) Str. 8 Přijímač (RX) Str Sladění bariér Str Kalibrace testovací mřížkou Str Nastavení základní desky vysílače (TX) Str Nastavení základní desky přijímače (RX) Str Popis DIP přepínačů Str Nastavení reakční doby Str Technické údaje Str. 16 Doporučení: Po instalaci se ujistěte, že jsou bariéry dokonale utěsněné. Použijte přibalené těsnící průchodky, jinak riskujete zatečení vody do zařízení. Vyvarujte se použití spínaných zdrojů, které indukují šum na napájení, který může být zesílen na optické části.

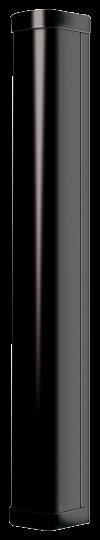

3 1 Obsah balení Popis 1. Hliníkový profil 2. Čelní kryt 3. Spodní a horní krytka 4. Optické prvky 5. Základní deska 3

4 2 Příklady montáže Držák na sloup SAN/PL Držák na zeď SAN/SD Montáž na zeď s držákem SAN/PL 4

5 3 Montáž pomocí držáků Vložte držák do profilu Uchycení držáku SAN/PL Ø 50 mm On wall SAN/PL On wall SAN/SD Pozn. : doporučujeme použít originální držák SAN / PL pro montáž na zeď, předejdete problémům s překážkami jako jsou různé hrany apod.

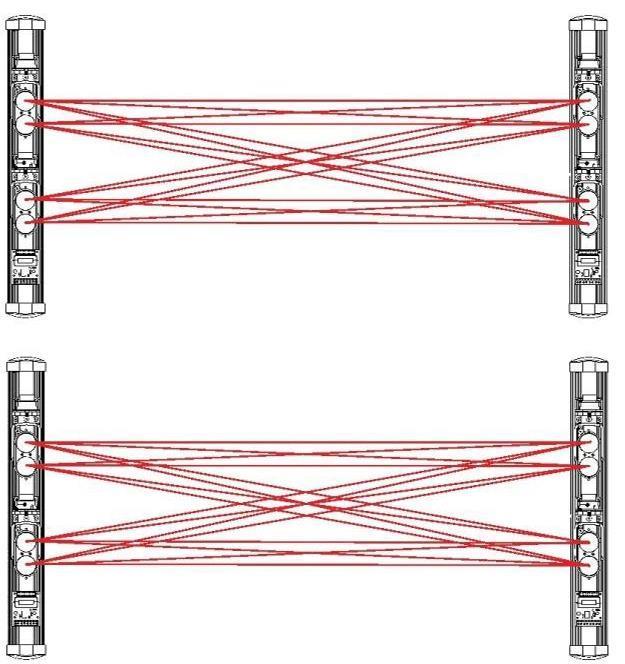

6 4 Příklady instalace Při instalaci pro kontrolu perimetru nainstalujte bariéry, jak je uvedeno: TX RX RX TX 6

7 5. Zapojení a nastavení Napájení vyhřívání je továrně nastaveno na 24V, pokud chcete změnit na 12V změňte podle potřeby pomocí jumperů, jak je vyobrazeno níže. OPTICAL 12V 24V Základní deska 12V 24V 8

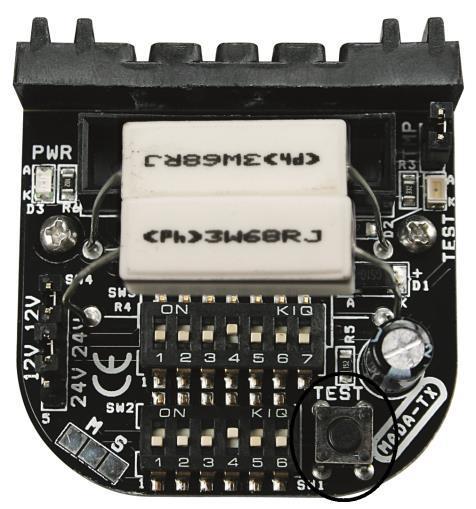

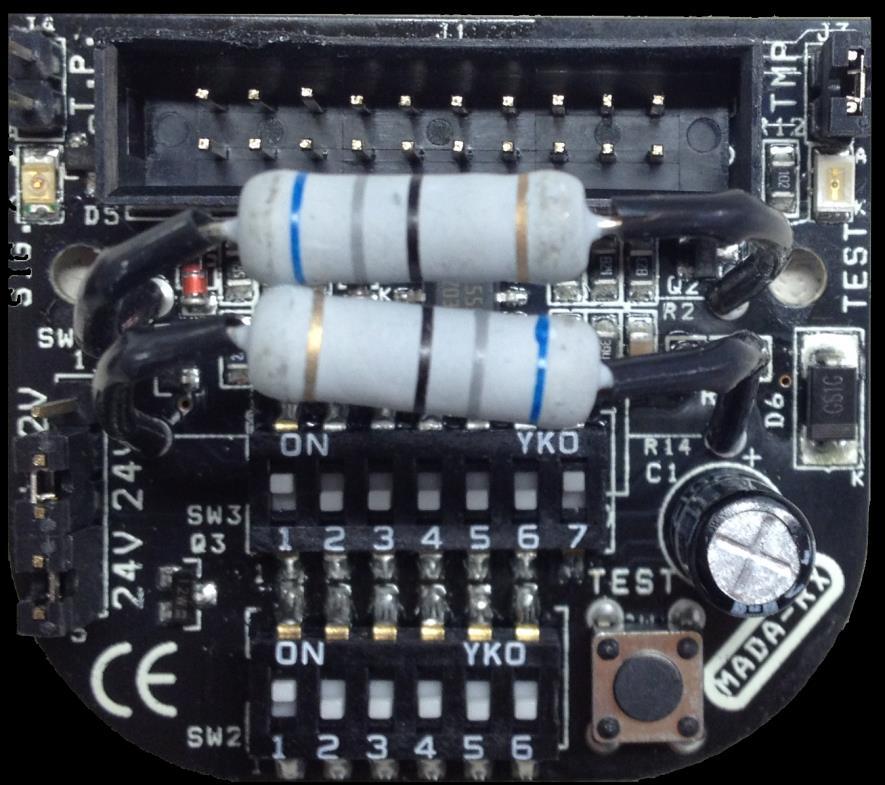

8 6. Seřízení čidel Vysílač (TX) TAMPER LED napájení Výhřev 12Vdc 24Vac TX1 TX2 Pro otestování Vysílače (TX) zapněte DIP č. 7 a sledujte aktivaci LED. Nastavte napájení výhřevu na 24V nebo 12V. Napájení může být střídavé (AC) nebo stejnosměrné (DC). 9

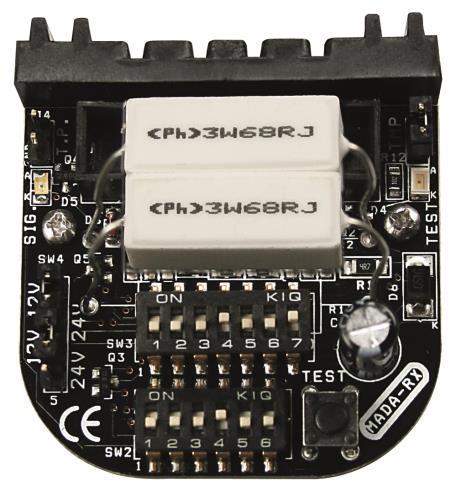

9 Přijímač (RX) Měřící svorky J4 TAMPER LED slabý signál Nastavení zdroje 12Vdc 24Vc RX1 RX2 Pro otestování Vysílače (TX) zapněte DIP č. 7 a sledujte aktivaci LED. Nastavte napájení výhřevu na 24V nebo 12V. Napájení může být střídavé (AC) nebo stejnosměrné (DC). Na měřících svorkách J4 můžete kontrolovat sílu signálu ve voltech. 10

10 7. Sladění bariér Pro zajištění správné funkce nasměrujte vysílač (TX) a přijímač (RX) přímo proti sobě. Pro korekci úhlů povolte fixační šroubky, jak je vyobrazeno níže.. Vertikální nastavení Horizontální nastavení kř. šroub Pozn.: Po nastavení šrouby opět dotáhněte!! 11

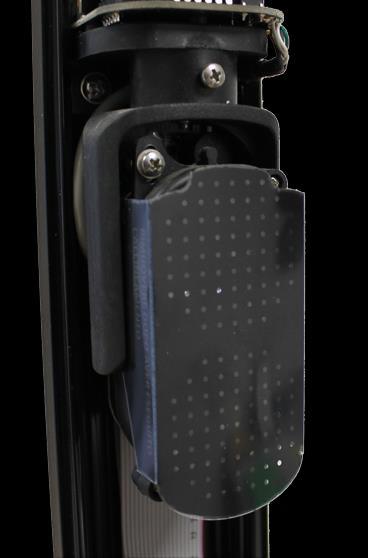

11 8 K a l i b r a c e t e s t o v a c í m ř í ž k o u 1) Na vysílač (TX) připevněte testovací mřížku, ta simuluje zhoršené podmínky viditelnosti. Po nastavení mřížku opět sejměte. 2) Začněte seřízením vysílače (TX) zapněte dip č.7 pro aktivaci LED signalizace. Přidržte tlačítko test na cca 3 s. LED test se rozsvítí. ORANGE LED DIPč.7 zap. pro aktivaci LED DIP č.7 zap tlačítko TEST

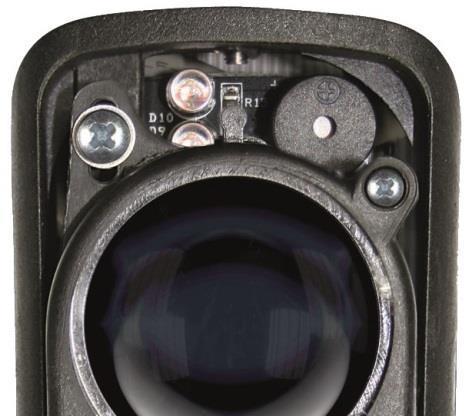

12 3) Na požadované části zapněte testovací režim (stiskněte a držte cca 3s) při správném nasměrování bude testovaná část nepřetržitě pípat a rozsvítí se červená LED. Pomocí dip č.7 si můžete zapnout pomocnou LED na desce, která signalizuje komunikaci s přijímačem. DIP 7 ON TO ACTIVATE THE LED DIP 7 ON ORANGE LED Test tlačítko červená LED 4) Po nastavení opět zafixujte křížovými šrouby a ukončete režim programování podržením tlačítka test na 3s. 13

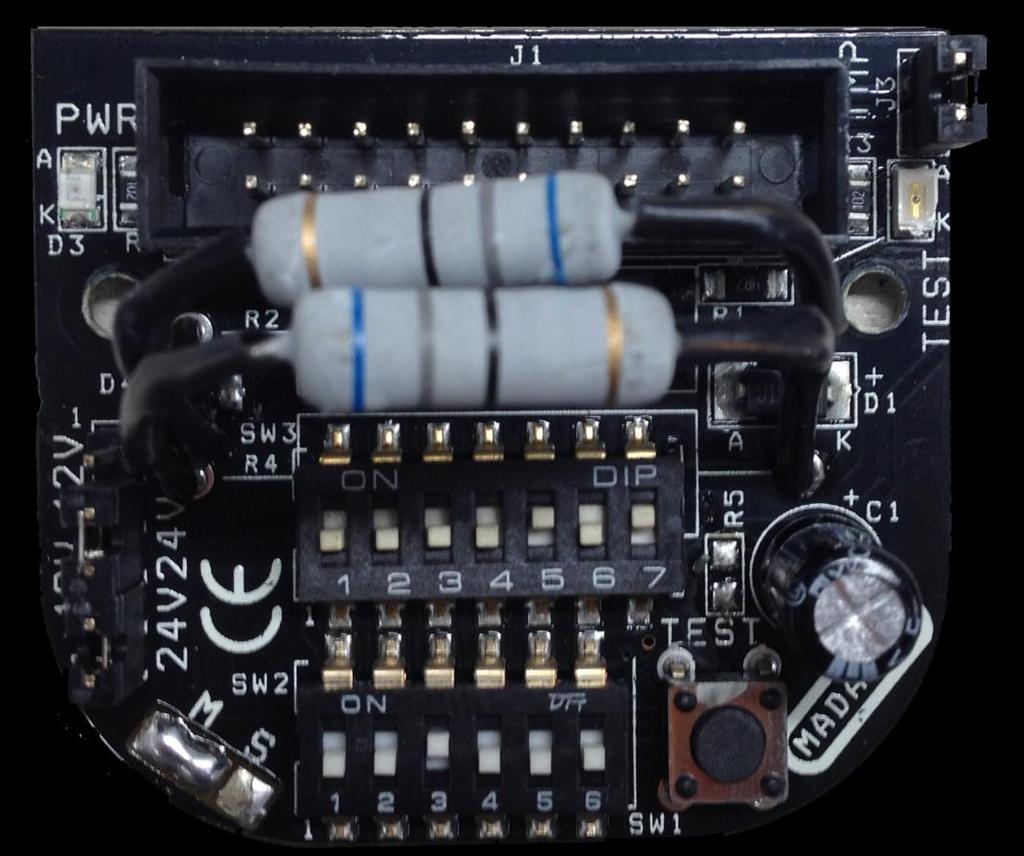

13 9 Nastavení základní desky vysílače (TX) TAMPER DIP SWITCH SUPPLY LED Nastavení výhřevu 12 V 12 V 24 V 24 V Napájecí svorky 12-30V TAMPER Napájení výhřevu 12/24V

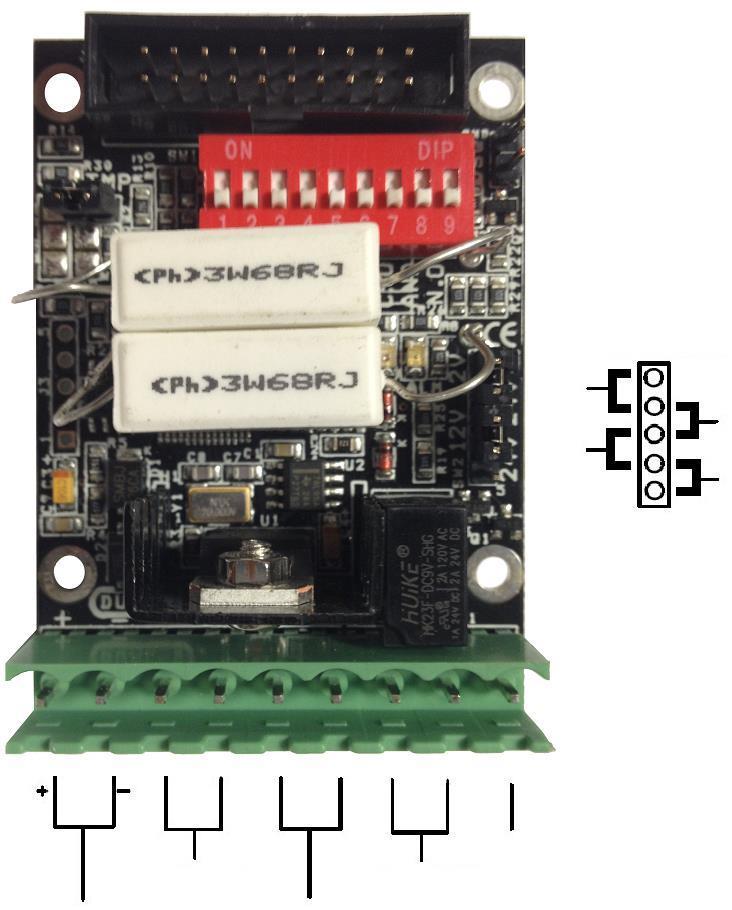

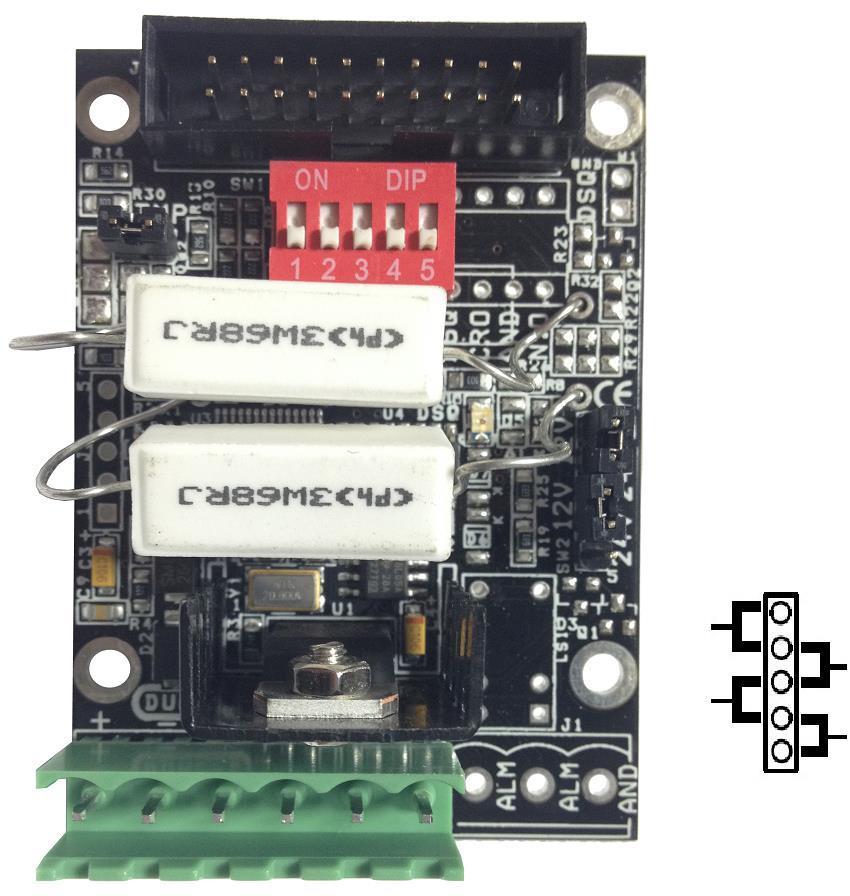

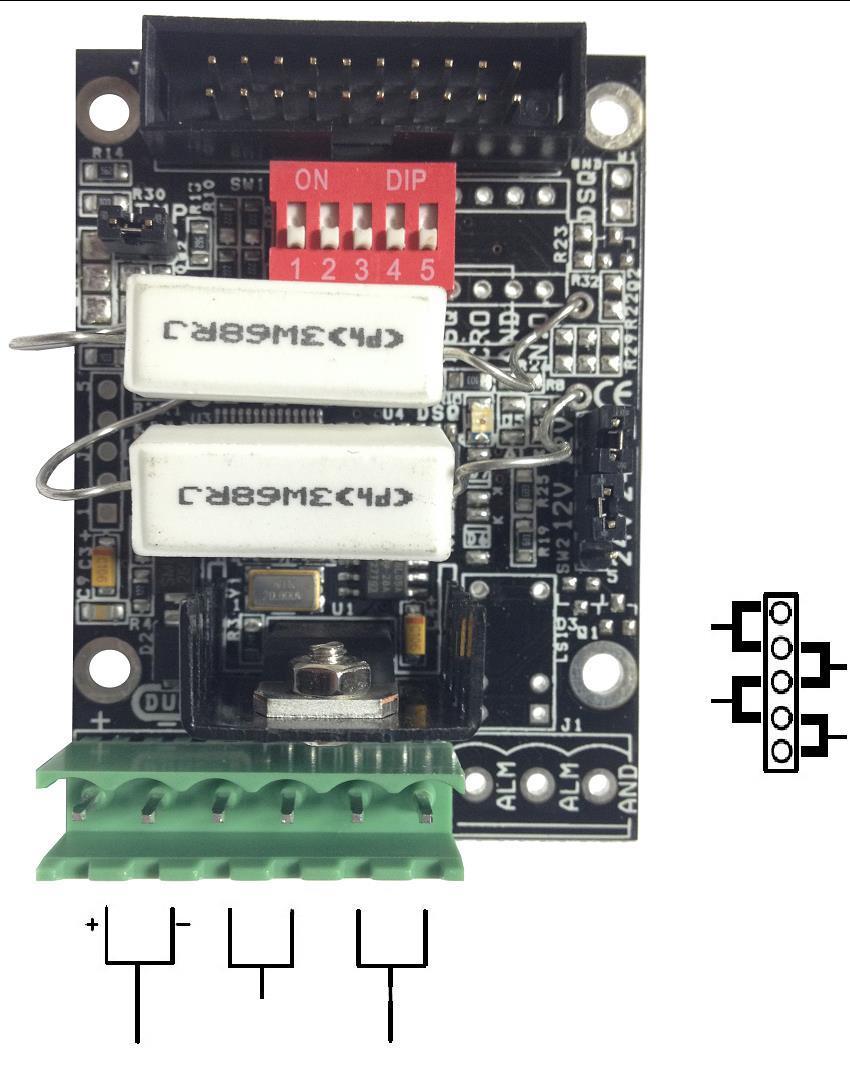

14 10 Nastavení základní desky přijímače (RX) TAMPER DISQUALIFICATION DISQUALIFICATION LED DIP SWITCH ALARM LED 12 V 12 V 24 V 24 V Nastavení výhřevu AND TAMPER ALARM Napájecí svorky 12-30V Napájení výhřevu 12/24V 19

15 11 Popis DIP přepínačů ON 1-4 Nastavení kanálů You can enable or disable the LEDs on the card DUAL RX; LED alarm and disqualification. Activation of disqualification which provides inhibition of the barrier in case of fog in a 6 few seconds. It will be restored as soon as the fog lifts. 7 Křížový mód Režim AND poplach je vyvolán pouze v případě narušení paprsků z obou párů TX/RX 8 9 Režim poplachového relé NC/NO 12 Nastavení reakční doby Můžete zvýšit reakční dobu z 50ms na 250,500 nebo 750ms. Postupným přepínáním DIP č.1 na základní desce následovně: 1x ON 50ms, 2x ON/OFF 250ms, 3x ON/OFF 500ms, 4x ON/OFF 750ms. Podle zvolené hodnoty vám základní deska potvrdí nastavení: 1x bliknutí 50ms, 2x 250ms, 3x 500ms, 4x 750ms ON ms - 1 FLASH LED 250 ms - 2 FLASH LED 500 ms - 3 FLASH LED 750 ms - 4 FLASH LED 20
