PMO. PMO pákový ovladač

Rozměr: px
Začít zobrazení ze stránky:

Download "PMO. PMO pákový ovladač"

Transkript

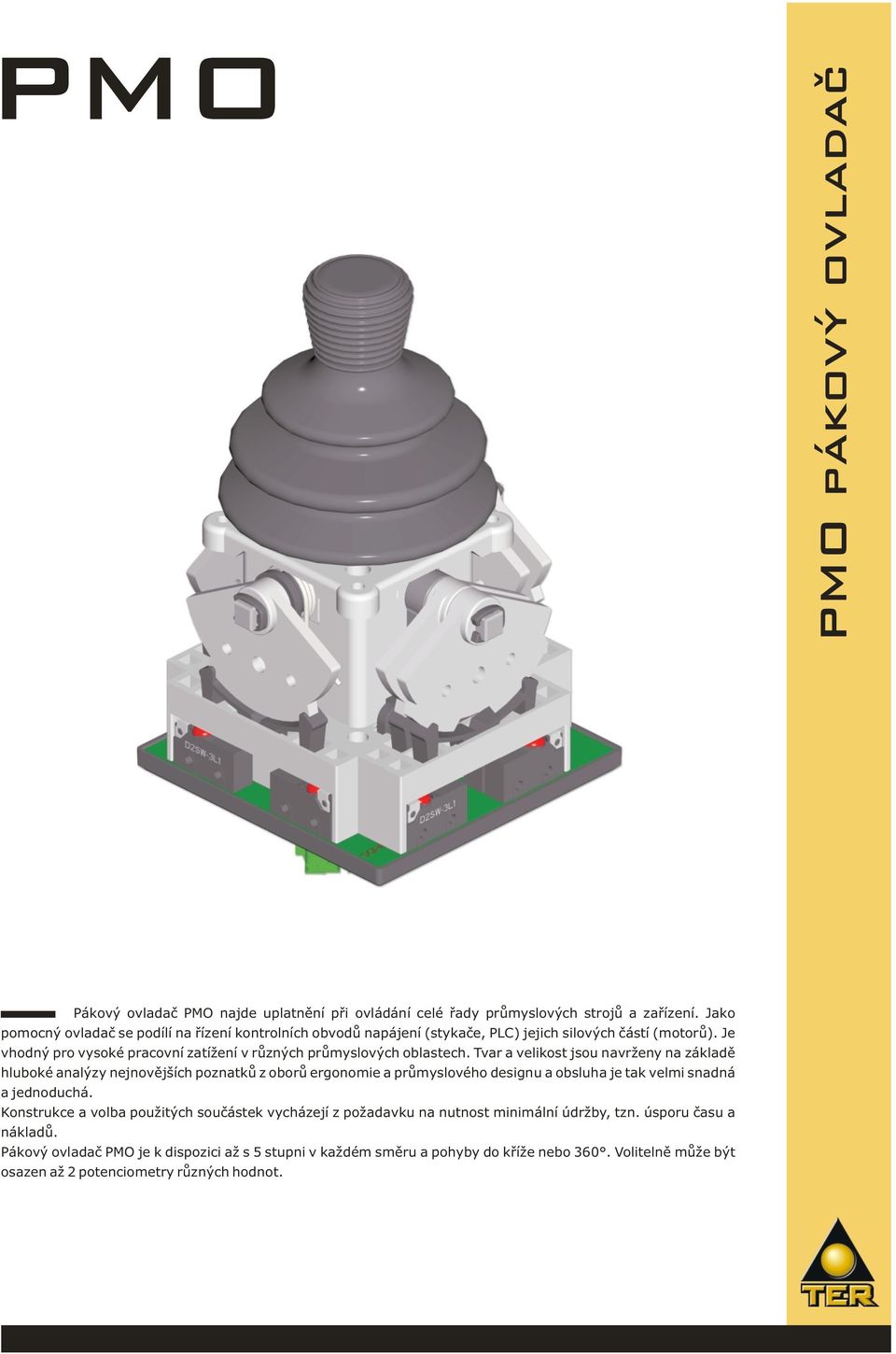

1 PMO Pákový ovladač PMO najde uplatnění při ovládání celé řady průmyslových strojů a zařízení. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PL) jejich silových částí (motorů). Je vhodný pro vysoké pracovní zatížení v různých průmyslových oblastech. Tvar a velikost jsou navrženy na základě hluboké analýzy nejnovějších poznatků z oborů ergonomie a průmyslového designu a obsluha je tak velmi snadná a jednoduchá. Konstrukce a volba použitých součástek vycházejí z požadavku na nutnost minimální údržby, tzn. úsporu času a nákladů. Pákový ovladač PMO je k dispozici až s stupni v každém směru a pohyby do kříže nebo 36. Volitelně může být osazen až 2 potenciometry různých hodnot.

2 Technická specifikace Shoda s obecnými směrnicemi 73/23/EE, 93/68/EE Shoda s normami EN 624-1, EN , EN , EN 629, EN 418, EN 13, IE 36 Teploty skladovací -4 /+7 Krytí Pracovní poloha Hmotnost Homologace provozní -2 /+7 IP (IP 6 max. se speciálním ochranným krytem) libovolná 2 g Kategorie použití 1 Jmenovitý pracovní proud Jmenovité pracovní napětí Max. spínací proud Max. izolační napětí Mechanická životnost Připojení Homologace E Technická specifikace spínacích jednotek Rozmery ˇ 2 48 V 8 6 V operací deska se svorkovnicí / konektory E Varianta s nasouvacími konektory Varianta s pevnou svorkovnicí Technická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH s.r.o. - ˇKysucká SENE - Slovenská Republika TEL.: Fax: sgh@sgh.sk - Web: PREH list 1

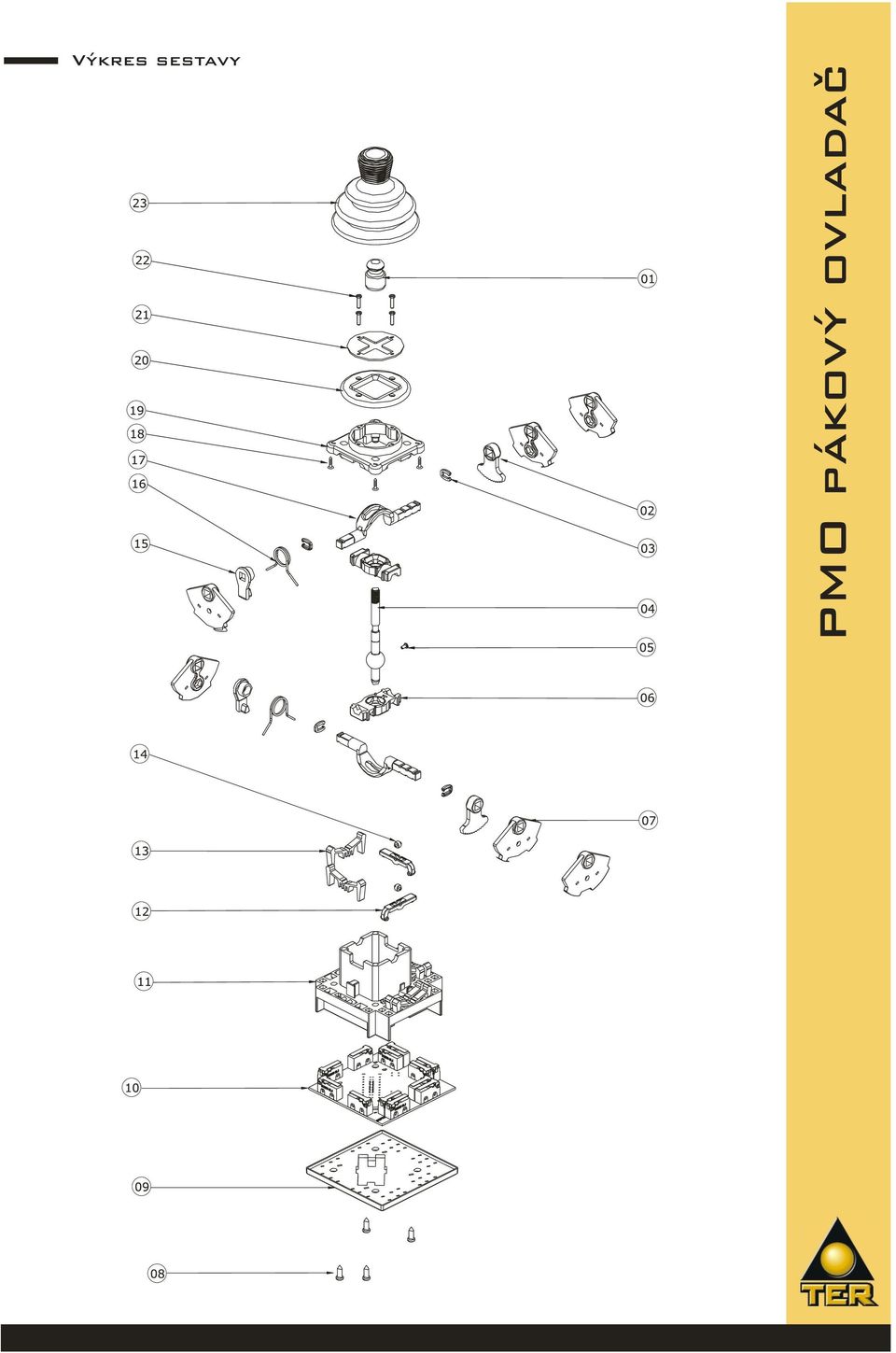

3 Výkres sestavy

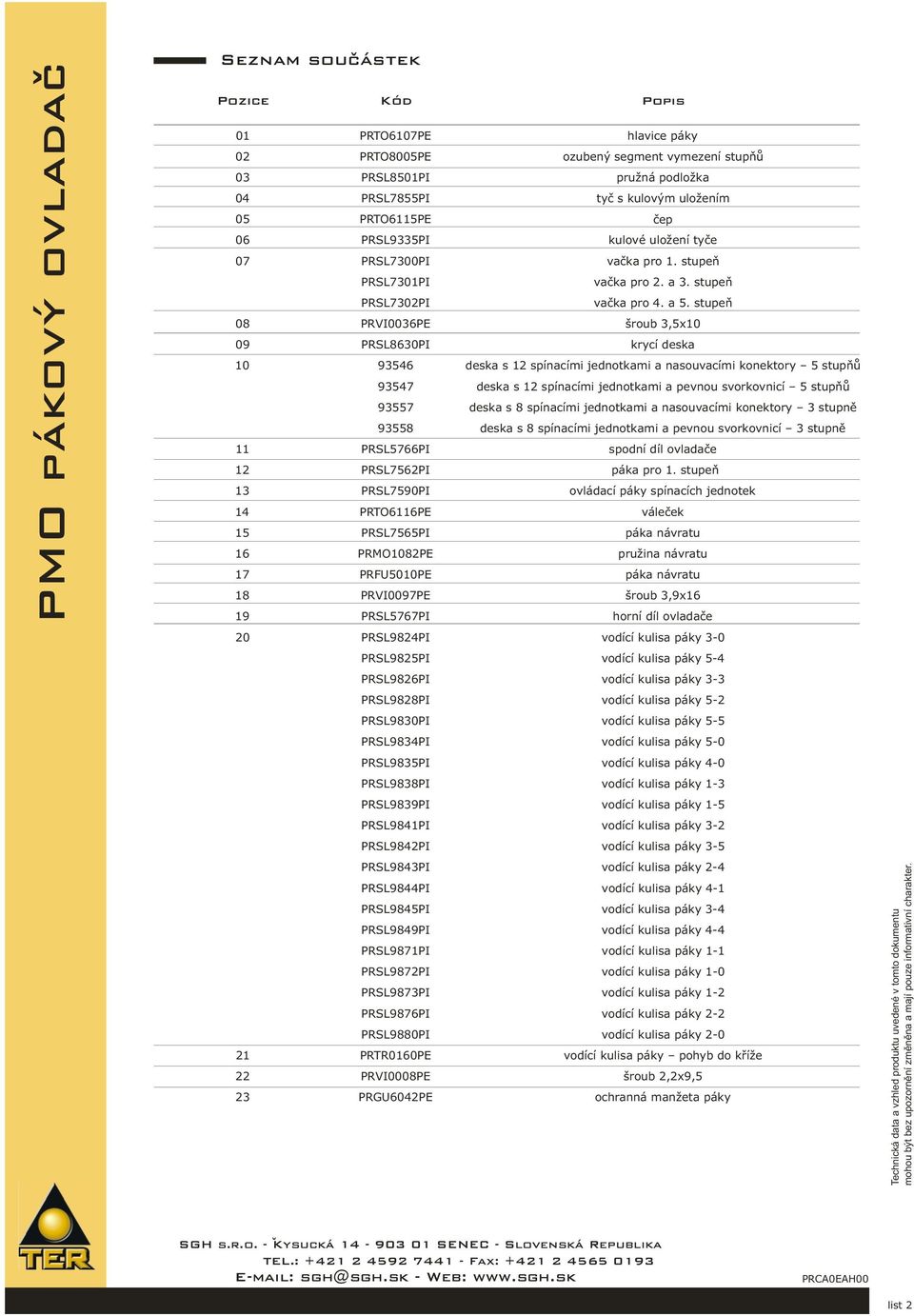

4 Seznam součástek Pozice Kód Popis 1 PRTO617PE hlavice páky 2 PRTO8PE ozubený segment vymezení stupňů 3 PRSL81PI pružná podložka 4 PRSL78PI tyč s kulovým uložením PRTO611PE čep 6 PRSL933PI kulové uložení tyče 7 PRSL73PI vačka pro 1. stupeň PRSL731PI vačka pro 2. a 3. stupeň PRSL732PI vačka pro 4. a. stupeň 8 PRVI36PE šroub 3,x1 9 PRSL863PI krycí deska deska s 12 spínacími jednotkami a nasouvacími konektory stupňů 9347 deska s 12 spínacími jednotkami a pevnou svorkovnicí stupňů 937 deska s 8 spínacími jednotkami a nasouvacími konektory 3 stupně 938 deska s 8 spínacími jednotkami a pevnou svorkovnicí 3 stupně 11 PRSL766PI spodní díl ovladače 12 PRSL762PI páka pro 1. stupeň 13 PRSL79PI ovládací páky spínacích jednotek PRTO6116PE váleček 1 PRSL76PI páka návratu 16 PRMO182PE pružina návratu 17 PRFU1PE páka návratu 18 PRVI97PE šroub 3,9x16 19 PRSL767PI horní díl ovladače 2 PRSL9824PI vodící kulisa páky 3- PRSL982PI vodící kulisa páky -4 PRSL9826PI vodící kulisa páky 3-3 PRSL9828PI vodící kulisa páky -2 PRSL983PI vodící kulisa páky - PRSL9834PI vodící kulisa páky - PRSL983PI vodící kulisa páky 4- PRSL9838PI vodící kulisa páky 1-3 PRSL9839PI vodící kulisa páky 1- PRSL9841PI vodící kulisa páky 3-2 PRSL9842PI vodící kulisa páky 3- PRSL9843PI vodící kulisa páky 2-4 PRSL9844PI vodící kulisa páky 4-1 PRSL984PI vodící kulisa páky 3-4 PRSL9849PI vodící kulisa páky 4-4 PRSL9871PI vodící kulisa páky 1-1 PRSL9872PI vodící kulisa páky 1- PRSL9873PI vodící kulisa páky 1-2 PRSL9876PI vodící kulisa páky 2-2 PRSL988PI vodící kulisa páky 2-21 PRTR16PE vodící kulisa páky pohyb do kříže 22 PRVI8PE šroub 2,2x9, 23 PRGU642PE ochranná manžeta páky Technická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH s.r.o. - ˇKysucká SENE - Slovenská Republika TEL.: Fax: sgh@sgh.sk - Web: PREH list 2

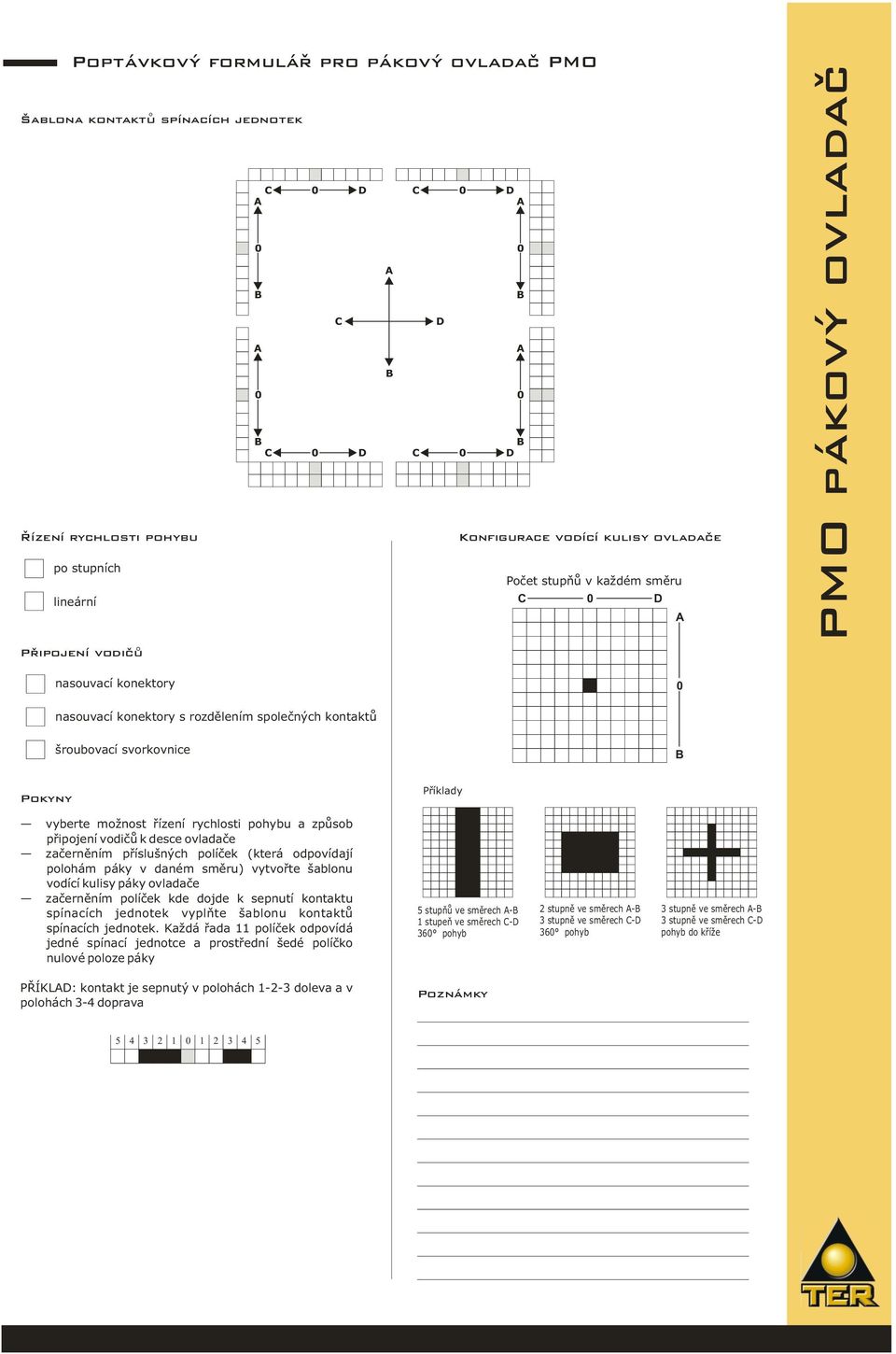

5 Poptávkový formulár ˇ pro pákový ovladač PMO Šablona kontaktu spínacích jednotek Rízení ˇ rychlosti pohybu po stupních lineární Pripojení ˇ vodiču D D D D D Konfigurace vodící kulisy ovladače Počet stupňů v každém směru D nasouvací konektory nasouvací konektory s rozdělením společných kontaktů šroubovací svorkovnice Pokyny Príklady ˇ vyberte možnost řízení rychlosti pohybu a způsob připojení vodičů k desce ovladače začerněním příslušných políček (která odpovídají polohám páky v daném směru) vytvořte šablonu vodící kulisy páky ovladače začerněním políček kde dojde k sepnutí kontaktu spínacích jednotek vyplňte šablonu kontaktů spínacích jednotek. Každá řada 11 políček odpovídá jedné spínací jednotce a prostřední šedé políčko nulové poloze páky stupňů ve směrech - 1 stupeň ve směrech -D 36 pohyb 2 stupně ve směrech - 3 stupně ve směrech -D 36 pohyb 3 stupně ve směrech - 3 stupně ve směrech -D pohyb do kříže PŘÍKLD: kontakt je sepnutý v polohách doleva a v polohách 3-4 doprava Poznámky

6 Údržba a použití Pákový ovladač PMO je elektromechanické zařízení určené pro nízkonapěťové řídící obvody (EN , EN ) elektrické výbavy strojů (EN 624-1) v souladu se základními směrnicemi, předpisy a normami 73/23/EE a 89/392/EE. Pákový ovladač PMO je určen pro použití v různých průmyslových oblastech a klimatických prostředích (pracovní teploty od 2 do +7, tropické podnebí). Nehodí se do prostor s potenciálně třaskavou atmosférou nebo prostředí s vysokou koncentrací agresivních látek např. chloridu sodného. Přímý kontakt s oleji, kyselinami a rozpouštědly může způsobit jeho poškození. Deska ovladače (1) a spínací jednotky jsou navrženy jako pomocné a vhodné pouze k ovládání řídícího stupně (třída použití -1 v souladu s EN ). Spínací jednotky, jejich ovládací prvky (7) ani desku (1) nikdy nemažte. S ohledem na podmínky použití ovladače a jeho využití zejména za účelem bezpečnosti a ochrany zdraví je nezbytné ovladač umístit a používat tak, abychom zajistili přiměřenou ochranu, zejména jeho pohyblivých částí, proti elektrickým výbojům, elektrostatickému poli, proniknutí kapalin a pevných předmětů. Instalaci a zapojení ovladače mohou provádět pouze oprávněné a vyškolené osoby v souladu se všemi bezpečnostními předpisy. Před montáží nebo údržbou ovladače vždy zařízení vypněte a odpojte od elektrického rozvodu! Pokyny k montáži stáhněte ochrannou manžetu (23) z vodící kulisy ovladače (2) odšroubujte manžetu (23) z tyče ovladače (4) povolte šrouby (22) a vyndejte vodící kulisu (2) umístěte ovladač do připraveného otvoru (Ø 4 mm) v podložce (min. tloušťka 3 mm) namontujte zpět vodící kulisu ovladače (2) a utáhněte šrouby (22). Při zpětné montáži věnujte pozornost správné orientaci kulisy vzhledem k pohybům páky ovladače! na tyč ovladače (2) nasaďte a našroubujte ochrannou manžetu (23). Zvýšenou pozornost věnujte správnému nasazení hlavice páky (1) na závity tyče ovladače (4). Hlavici (1) šroubujte až na konec závitu a mírně dotáhněte. nasaďte ochrannou manžetu (23) zpět na vodící kulisu ovladače (2). Věnujte pozornost její správné poloze. Manžeta nesmí být překroucená, nesmí se dotýkat podložky ovladače a její konec musí být dobře přetažený přes horní desku kulisy! ovladač otočte do zvolené polohy a pomocí 4 šroubů (18) připevněte k podložce. Šrouby utahujte postupně směrem do kříže a dotáhněte stejnou silou. zkraťte vícežilový kabel na délku vhodnou pro připojení vodičů do svorkovnice desky ovladače (1) z kabelu odstraňte izolaci a jednotlivé vodiče ovažte izolační páskou kabel dobře upevněte proti nežádoucím pohybům, aby nedocházelo k mechanickému namáhání spojů svorkovnice podle schématu zapojení na následující stránce zapojte jednotlivé vodiče do svorkovnice desky ovladače (1). Činnosti běžné údržby kontrolujte správné dotažení šroubů (18) upevňujících ovladač k podložce kontrolujte stav kabelu a jednotlivých vodičů, zejména jejich uchycení ve svorkovnici kontrolujte stav ochranné manžety (23) ovladače Jakékoli změny součástek ovladače mají za následek chybné vyhodnocení jeho výstupních dat, nesprávnou identifikaci a způsobí ztrátu jakékoli záruky na výrobek. V případě jejich výměny použijte pouze originální náhradní díly předepsané výrobcem pro použití na konkrétní pozici! TER nenese žádnou odpovědnost za škody způsobené nevhodným použitím nebo montáží zařízení! Zapojení svorkovnice ovladače PMO Pohled na desku ovladače ze strany svorkovnice (sloučení společných kontaktů) D st N N 4.st 3.st N N 2.st vlevo 13 1 D N st D.st D N N N D st N D 7 4.st N D vpravo vpřed N N vzad Technická data a vzhled produktu uvedené v tomto dokumentu mohou být bez upozornění změněna a mají pouze informativní charakter. SGH s.r.o. - ˇKysucká SENE - Slovenská Republika TEL.: Fax: sgh@sgh.sk - Web: PREH list 3
