1 Výrobky pro zavlažovací systémy The Intelligent Use of Water.

2 Společně můžeme něco změnit Ve společnosti Rain Bird jsme přesvědčeni, že úsporně hospodařit s vodou je odpovědnost, kterou neseme všichni. Naše odvětví může mít obrovský dopad na ochranu vody tím, že nainstalujeme účinnější systémy a vysvětlíme zákazníkům, jak je mohou správně používat. 25 WA Dokážeme to, pokud budeme pracovat společně. Program "25 způsobů Rain Bird" nabízí praktické a účinné tipy a pokyny vyplývající z více než 80 let zkušeností společnosti v oblasti zavlažování. Tipy, které najdete na stránkách 25ways.rainbird.com, může kdykoliv použít každý, kdo chce zlepšit efektivitu svých závlah. 25 WA Rain Bird tipy pro úsporu 25 WA vody v závlahách Na stránce 25ways.rainbird.com najdete kompletní seznam tipů pro úsporu vody v každé z následujících kategorií. Vylepšete stávající systém Zavlažujte pouze ve správnou dobu Nepřelévejte Používejte správné výrobky Zavlažujte přesně tam, kde je potřeba Zvažte úpravu skladby zahrady 2 The Intelligent Use of Water.

3 OBSAH KATALOGU Technologie úsporného zavlažování pro všechny aplikace. Při návrhu i instalaci závlahových systémů Rain Bird si můžete být jisti, že systémy budou pracovat lépe a déle po mnoho následujících let. Ať už budete mít jakýkoliv požadavek na závlahu, v systému Rain Bird najdete řešení, které bude šetřit vodu, a to pro všechny aplikace, které se mohou vyskytnout. ÚVOD Prvky pro mikrozávlahu Strana 9 PRVKY PRO MIKROZÁVLAHU ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Rozprašovací postřikovače a trysky Strana 35 Rotační postřikovače Strana 49 Bateriové ovládací jednotky Strana 105 Ovládací systémy Strana 117 ROTAČNÍ POSTŘIKOVAČE VENTILY OVLÁDACÍ JEDNOTKY Ventily Strana 71 Ovládací jednotky Strana 89 Různé Strana 135 Poradenství Strana 141 PORADENSTVÍ RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ JEDNOTKY 3

4 ÚVOD ÚVOD Koncepce úsporného* zavlažovacího systému pro soukromé zahrady Vodoměr Trávník Svah Brána Tento průvodce návrhem systému předkládá technologická řešení s využitím výrobků Rain Bird, která zajišťují optimální zálivku zahrady, a to s minimální spotřebou vody. Příjezdová cesta Rozprašovací postřikovače Trávník Pěšina Regulace tlaku ve výsuvníku Trysky se zvýšenou účinností Svah Zpětné ventily Seal-A-Matic (SAM) Rozprašovací postřikovače na užitkovou vodu str. 35 Ovládací jednotky a čidla Automatické řídicí jednotky s moderními funkcemi podporující šetření vodou Technologie Inteligentních ovládacích jednotek Automatická čidla srážek str. 89 Kapkovací potrubí Systémy zavlažování stromů str. 9 *Úspora vody je podmíněna správným návrhem systému, instalací a následnou údržbou zavlažovacích prvků. Skutečná úspora se může lišit u jednotlivých uživatelů v závislosti na počasí, zavlažovacím systému, stavu ploch a předchozím způsobu zavlažování. 4 The Intelligent Use of Water.

5 ÚVOD ÚVOD Štěrk Trávník Dům Dvůr Rotační postřikovače Regulace tlaku ve výsuvníku Trysky se zvýšenou účinností Zpětné ventily str. 49 Zeď Svah Trávník Ventily str. 71 Rotační trysky str

6 ÚVOD ÚVOD Koncepce úsporného* zavlažovacího systému pro komerční areály. Tento průvodce návrhem systému předkládá technologická řešení s využitím výrobků Rain Bird, která zajišťují optimální závlahu komerčních areálů a to s minimální spotřebou vody. Rozprašovací postřikovače Regulace tlaku ve výsuvníku Trysky se zvýšenou účinností Zpětné ventily Seal-A-Matic (SAM) Rozprašovací postřikovače na užitkovou vodu str. 35 Centrální ovládací systémy Automatický režim závlahy na základě evapotranspirace Hydraulická optimalizace Sledování průtoku a úniků vody Vsakovací režim Cycle+Soak Kapkovací potrubí Systémy pro zavlažování stromů str. 9 str. 120 *Úspora vody je podmíněna správným návrhem systému, instalací a následnou údržbou zavlažovacích prvků. Skutečná úspora se může lišit u jednotlivých uživatelů v závislosti na počasí, zavlažovacím systému, stavu ploch a předchozím způsobu zavlažování. 6 The Intelligent Use of Water.

7 ÚVOD ÚVOD Podzemní kapkovací potrubí Dripline str. 17 Elektroventily str. 71 Rotační postřikovače Regulace tlaku ve výsuvníku Ovládací jednotky a čidla Automatické ovládací jednotky s moderními funkcemi podporující úsporu vody Automatická čidla srážek str. 89 Trysky se zvýšenou účinností Zpětné ventily Odolnost proti vandalismu str

8 JAK PRACOVAT S KATALOGEM ÚVOD JAK PRACOVAT S KATALOGEM RAIN BIRD TABULKY S TECHNICKÝMI DATY Tlak (bary) Dostřik (cm nebo m): Dostřik odpovídá poloměru zavlažované plochy Některé modely mají regulační šroubek pro snížení dostřiku až o 25%. Průtok (m 3 /h, l/s nebo l/h) Trysky Srážková výška (mm/h) čtvercový spon s trojúhelníkový spon Tvar plochy Popis trysky Tvar plochy Číslo trysky Barva trysky % 50% Výpočet srážkové výšky založen na půlkruhové výseči nebo na plném kruhu (Příklad: půlkruhová výseč) Pro čtvercový a trojúhelníkový spon Vzdálenost mezi postřikovači (spon) je vyjádřena jako procenta z průměru zavlažované plochy: 50 nebo 60% (Příklad: 50%). Tlak: Pro výsuvné postřikovače je uvedená hodnota tlaku měřená ve vstupním závitu postřikovače. Pro úderové postřikovače osazené nad povrchem je uvedená hodnota tlaku uvažována na trysce. Společnost Rain Bird Mgf. Corp. potvrzuje, že veškeré hodnoty tlaku, průtoku a dostřiku u všech výrobků jsou určeny a publikovány v souladu s normou ASAEStandard S398.1, Procedure for Sprinkler Testing and Performance Reporting (Postupy pro testování a publikování dat postřikovačů) a jsou reprezentativní k datu vydání katalogu. Skutečné parametry se mohou od uvedených lišit s ohledem na běžné výrobní variace a výběr vzorků. Všechny další specifikace a doporučení jsou výhradně doporučeními společnosti Rain Bird Mgf. Corp. REGISTROVANÉ OCHRANNÉ ZNÁMKY Registrovaná ochranná známka Rain Bird Sprinkler Mfg. Corp. DELRIN je registrovaná ochranná známka firmy Dupont de Nemous WINDOWS je registrovaná ochranná známka firmy Microsoft Corporation Rain Bird si vyhrazuje právo změnit či upravit veškeré výrobky uvedené v tomto katalogu. Veškeré obrázky jsou vlastnictvím Rain Bird. 8 The Intelligent Use of Water.

9 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PRVKY PRO MIKROZÁVLAHU ÚVOD PRVKY PRO MIKROZÁVLAHU VENTILY ROTAČNÍ POSTŘIKOVAČE Výběr výrobků pro mikrozávlahy Husté keře Solitérní keř Malé stromky Velké stromy Pokryvné rostliny Jednoleté rostliny Smíšená vegetace Rostliny v květináči Živé ploty Vegetace ve svahu PRVKY PRO MIKROZÁVLAHU XCZ-075- PRF, XCZ-100-PRF NÍZKOPRŮTOKOVÝ VENTIL DV DRIP FILTR S REGULACÍ TLAKU KOŠOVÝ FILTR S REGULACÍ TLAKU VYSOKOPRŮTOKOVÉ FILTRY ŘADA PSI-M NEPERFOROVANÉ POTRUBÍ KAPKOVACÍ POTRUBÍ DRIPLINE XF XFCV KAPKOVACÍ POTRUBÍ SE ZPĚTNÝM VENTILEM PODZEMNÍ KAPKOVACÍ POTRUBÍ DRIPLINE XFS MIKRO 1/4" KAPKOVACÍ POTRUBÍ DRIPLINE LDQ...20 ROZVODNÉ DISTRIBUČNÍ POTRUBÍ 25 MM PRO KAPKOVACÍ POTRUBÍ ŘADA XFF...22 SVORKA...22 TVAROVKY PRO KAPKOVACÍ HADICI...23 XBER C CF XM-TOOL T135SS Jednoduchý kapkovač Multikapkovač Bubbler Postřik Kapkovací potrubí RWS EMA-GPX ŘADA RAIN BIRD XB PC...25 ŘADA PC-12, PC-18, PC XB ŘADA PCT NÍZKOPRŮTOKOVÉ BUBBLERY SE ZÁVITEM A KOMPENZACÍ TLAKU...26 MULTIKAPKOVAČ XERI-BIRD XBD SXB-360 SPYK - XS-360TS-SPYK...26 ŘADA JET SPIKE , , ŘADA XS-90, XS-180, XS SPB PFR/RS...28 XQ-100 / XQ BF-1, BF-2, BF TS DBC EMT-6X XERI-CAPS...30 XERI-POP TM ŘADA SQ RWS-BGX OVLÁDACÍ JEDNOTKY PORADENSTVÍ RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ JEDNOTKY 9

10 PRVKY PRO MIKROZÁVLAHU PRVKY PRO MIKROZÁVLAHU PRVKY PRO MIKROZÁVLAHU CÍLENÉ ZAVLAŽOVÁNÍ Prvky Rain Bird pro mikrozávlahu jsou speciálně navržené pro aplikace, kde je prioritou co nejnižší spotřeba vody a maximální hospodárnost provozu. Díky mikrozávlahovým prvkům je kořenová zóna rostlin zásobována přímo, což má následující výhody: úspora vody větší efektivnost provozu (přímé zásobování rostlin) jednoduchost: jednoduché skládání mikrozávlahových komponent a snadné rozšiřování systému zdravější rostliny redukce ztrát vody povrchovým odtokem minimalizace růstu plevele úspora peněz ŘEŠENÍ KAPKOVÉ ZÁVLAHY Nabídka kompletní řady Rain Bird pro kvalitní instalaci. Řady výrobků se skládají z: výtokových zařízení kapkovacího potrubí distribučních prvků nástrojů a příslušenství ovládacích a regulačních prvků Anatomy of a Xerigation Struktura prvků mikrozávlahu / kapkové závlahy Zdroj vody a 1a 1b 1b Ovládací sestava 1a: Nízkoprůtokový ventil Control Zone Kit Kit 1b: Filtr s tlakovou kompenzací 2 1a. Low Adaptér Flow Valve easy fit 3 1b. Pressure Kapkovač Regulating XB Filter Lock Fitting BF-3 T-kus 16mm pro Quick spaghetti Union Coupling potrubí Xeri-Bug Montážní Emitter nářadí: XM-Tool BF3 T T Bodec 4-6 mm TS-025 pro 6mm spaghetti potrubí 7 DT spaghetti potrubí 8 XB potrubí bez kapkovačů Zajišťovací bodec pro potrubí 16mm 10 Koleno ke kapkovacímu potrubí Xeriman Tool 11. Diffuser Bug Cap 11 Difuzér na 6mm potrubí spaghetti TS-025 1/4" Tubing 12 StakeModul s kompenzací 12. PolyFlex tlaku Riser Assembly PC /4" Distribution 13 Tubing Adaptér s 13. nástavcem 1/4" Self-Piercing Polyflex Barb Connector XF XF Blank Tubing 14 Samonapojovací 14. XPCN konektor: Series Nozzle Tie-Down Stake SPB Xeri-Pop 10. XFD Elbow 15 Tryska SQ 16. SXB Series SPYK Micro Sprinkler OnSpike 16 Mikrorozprašovač Xeri-Pop 17 Mikrorozprašovač XS-360TS-SPYK 18 Zavzdušňovací ventil 10 The Intelligent Use of Water.

11 PRVKY PRO MIKROZÁVLAHU PRVKY PRO MIKROZÁVLAHU on / Landscape / Drip Drip System System PVC 19 Ventilová šachtice. 1 4 Self-Piercing Barb 22. SEB-7X Emitter Valve Box 28. XPCN 29 Series Nozzle Rozprašovač Adapter XS-090, 34. XS-180, 20 Kapkovací potrubí 1 4 Barb Connector Connector 17. Air Relief Valve Kit Kit 23. XF Dripline 23. XFD Tee 29. Easy Fit Tee XS SXB Series 21 Nůžky na potrubí: T135SS 35. Multi-Outlet Xeri-Bug. XPCN Series 18. Nozzle Valve Box 30 Mikrorozprašovač SXB-180, 24. Tubing Cutter Easy Fit Flush Cap XS Multikapkovač EMT-6XERI CF- 22 Tubing End Closured 30. XS Series-SPYK Micro 4 Landscape Sprinkler Dripline OnSpike. Xeri-Pop SXB XF 23 XF Dripline Adapter 25. pro Xeri-Bird trysku 8SQ 25. Lock Type BF-Plug31. Purple 31 Landscape Mikrorozprašovač Dripline 31. Jet Spike XS-360TS-SPYK. Xeri-Bubbler T135SS SPYK Tubing T-kus Cutter ke 26. kapkovacímu Inline Pressure potrubí 26. Regulator BF1 1/4" Barb Connector 32. Xeri-Bug 32 Emitter Mikrorozprašovač PFR/RS Riser / Jet / Stake Spike Assembly. Air Relief 21. Valve Outlet Kit Manifold Uzávěr 700-CF Outlet pro Manifold 27. BF2 1/4" Barb-Barb 33. Elbow XT Distribution Sestava Tubings bodcem PFR/RS 22. XPCN Series 13-16mm Nozzle Aspater potrubí 28. XS- Series 26 BF zátka ke kapkovacímu potrubí 27 BF-1 Spojka pro spaghetti potrubí 28 Koleno BF-2 pro spaghetti potrubí inbird.com/drip 11

12 PRVKY PRO MIKROZÁVLAHU XCZ-075- PRF, XCZ-100-PRF Sestavy s elektroventilem pro nízkoprůtokové aplikace ¾ a 1 PRVKY PRO MIKROZÁVLAHU Ovládací sestavy XCZ obsahují všechny potřebné komponenty pro ovládání průtoku a tlaku, obsahují rovněž filtraci potřebnou pro nízkoprůtokové aplikace mikrozávlah. Sestavy umožňují automatizaci provozu sekcí s kapkovou závlahou i mikrozávlahou, a to jak pro konvenční ovládací jednotky 230V, tak i pro bateriové 9V ovládací jednotky. Jsou tyto sestavy k dispozici i s předinstalovaným 9V elektroventilem pro bateriové ovládací jednotky řady RAIN BIRD WP. Uspořádání 4 sestav XCZ ve ventilové šachtici Standard Snadná instalace - Souprava obsahuje elektroventil s regulací tlaku (a sítový filtr RBY) - Kompaktní integrovaná koncepce jednotlivých prvků zajišťuje vysokou spolehlivost a rychlou a jednoduchou montáž. - Kompaktní rozměry umožňují instalaci většího počtu sestav do ventilové šachtice. Spolehlivost - Osvědčené provedení s ventily řady nebo LowFlow a omezení počtu závitových spojů snižuje riziko úniku vody při instalaci i provozu systému. XCZ-075-PRF (Č/V: X10306): ¾ Nízkoprůtokový ventil + ¾ RBY filtr s regulací tlaku XCZ-100-PRF (Č/V: X10308): 1 DV ventil + 1 RBY filtr s regulací tlaku ICZ-075-TBOS (Č/V: X10325): ¾ Nízkoprůtokový ventil s 9V DC cívkou + ¾ RBY filtr s regulací tlaku IXZ-100-TBOS (Č/V: X10327): 1 DV ventil s 9V DC cívkou + 1 RBY filtr s regulací tlaku Dodáváno sestavené! Tlak: 1,0 až 10,3 barů Průtok: ¾ jednotky: 45,4 až 1800 litrů/hodinu; 0,01 až 0,32 l/s 1 jednotky s ventily DV: 681 až 3407 litrů/ hodinu Filtrace: 75 mikronů Regulovaný tlak: 2,0 baru (¾ ) nebo 2,8 baru (1 ) XCZ-075 PRF XCZ-075-PRF a ICZ-075-TBOS Minimální vstupní tlak pro zajištění výstupního tlaku 2,0 bary Průtok litrů/hodinu Vstupní tlak (bary) 48 2, , , XCZ-100-PRF a IXZ-100-TBOS Minimální vstupní tlak pro zajištění výstupního tlaku 2,8 baru Průtok litrů/hodinu Vstupní tlak (bary) , , ,8 Ovládací sestavy s filtrem s regulací tlaku zvyšují spolehlivost a šetří vodu. Jsou sestaveny již z výroby, čímž se omezuje možnost protékání spojů. 12 The Intelligent Use of Water.

13 PRVKY PRO MIKROZÁVLAHU NÍZKOPRŮTOKOVÝ VENTIL DV DRIP Elektromagnetický ovládací ventil Tento ventil je vyroben speciálně pro ovládání sekcí s kapkovou závlahou. Jako jediný v oboru umí odplavit drobné nečistoty při malých průtocích (45,4 až 1800 l/h). Tento ventil v sobě kombinuje všechny vlastnosti spolehlivého ventilu řady DV a unikátní memrány, která umožňuje průchod drobných částeček i při extrémně malém průtoku. Nedochází tedy k podtékání ventilu. Protože ventil provede různě velké nečistoty, může být filtr umístěn až za ním. Membrána s dvojitým těsněním a ½ sedlo membrány umožňují bezchybný provoz při nízkých průtocích Dvojí filtrace ve ventilu zajišťuje maximální spolehlivost provozu Šroub s možností proplachu ventilu od nečistot při instalaci a manuálního spuštění ventilu Možnost manuálního spuštění ventilu bez úniku vody do šachty LFV-075 LFV-075-9V PRVKY PRO MIKROZÁVLAHU Průtok: 45,42 až 1800 l/h, 0,01 až 0,32 l/s Tlak: 1,0 až 10,3 baru ELEKTRICKÉ Cívka 24VAC 50/60Hz Spínací proud: 0,30A (7,2W) při 60Hz Pracovní proud: 0,19 A (4,56 W) ROZMĚRY Výška: 11,4 cm Délka: 10,7 cm Šířka: 8,4 cm LFV-075 (Č/V: X12100): DV DRIP ¾ (20/27) vnitřní závit LFV-075-9V (Č/V: X12105): DV DRIP ¾ (20/27) vnitřní závit 9V Tlaková ztráta na ventilu Průtok l/h Průtok l/s LFV-075, bary 45,42 0,01 0, ,06 0, ,13 0, ,25 0, ,38 0, ,50 0,36 Unikátní řešení membrány Unikátní řešení membrány umožňuje provést drobné nečistoty ventilem i při velmi malých průtocích, čímž se zabraňuje podtékání ventilů. 13

14 PRVKY PRO MIKROZÁVLAHU FILTR S REGULACÍ TLAKU PRVKY PRO MIKROZÁVLAHU Filtr s regulací tlaku (P/R) snižuje počet prvků v sestavě a tím zmenšuje její celkový rozměr. Tím usnadňuje její instalaci a lze umístit více sestav do jedné šachtice. Menší počet spojů zjednodušuje a urychluje instalaci Filtr P/R, díky malému počtu spojů, snížuje nebezpečí úniku vody ať už při instalaci nebo následně v provozu. Výjimečný kompaktní výrobek, který kombinuje regulaci tlaku s ochranou proti průniku nečistot dále do systému mikrozávlah. Dodáván buď v provedení RBY filtr, nebo samočistící filtr se zpětným proplachem. Oba filtry regulují tlak na hodnotu 2 bary. Filtr P/R RBY má zátku prostoru s filtrační vložkou těsněnou o-kroužkem. Možnost snadného přístupu k filtrační vložce pro případ čištění. Regulátor tlaku na 2 bary je vestavěný a je součástí těla filtru. Tělo filtru je vyrobeno z nylonu se skelnými vlákny a mohou být použity až do tlaku 10,3 baru. Spolu se všemi typy ventilů tvoří jednoduchou a spolehlivou ovládací sestavu. Tlak: 1,4 až 10,3 baru Průtok: ¾ filtr: 45 až 1136 l/h 1 filtr: 681 až 3407 l/h, 0,19 až 0,95 l/s Filtrace: 75 mikronů Regulace tlaku: 2,0 baru (¾ ) nebo 2,8 baru (1 ) PRF-075-RBY (Č/V: X13000): ¾ filtr RBY s regulací tlaku I-PFR-100-RBY (Č/V: X13013): 1 filtr RBY s regulací tlaku DOPLŇKY RBY-200MX (P/N: X14020): náhradní filtrační vložka 75 mikronů Tlaková ztráta ve filtru Průtok /hr PRF-075-RBY barů PRF-100-RBY barů 45 0,21 N/A 227 0,28 N/A 681 0,42 0, ,69 0, N/A 0, N/A 0, N/A 0,83 KOŠOVÝ FILTR S REGULACÍ TLAKU Kombinuje filtraci a tlakovou regulaci v jedné sestavě a zajišťuje ochranu komponentů v kapkovém závlahovém systému. Nový košový filtr s regulací tlaku snižuje počet komponentů v ovládací sestavě a tím snižuje nároky na prostor a usnadňuje instalaci. Snadná instalace a údržba - Závitové připojení víka usnadňuje vyjmutí a čištění filtračního síta z nerezové oceli. - Unikátní konstrukce zajišťuje, že při vyjímání filtračního síta nemohou z košového filtru unikat do potrubí nečistoty. - Kombinovaný filtr snižuje počet spojů, usnadňuje instalaci a šetří čas. Tlak: 1 10,3 baru Průtok: l/h Teplota: až 66 C Regulace tlaku: 2,8 baru ROZMĚRY Délka: 17,5 cm Šířka: 8,8 cm Výška: 15,5 cm IIPRB100 (Č/V: X14145): 1 košový filtr s regulací tlaku QKCHK-200M (Č/V: X14136): náhradní síto s hustotou 75 mikronů 14 The Intelligent Use of Water.

15 PRVKY PRO MIKROZÁVLAHU VYSOKOPRŮTOKOVÉ FILTRY Plastové závlahové filtry z rázuvzdorného materiálu s diskovou nebo sítovou vložkou Vysokoprůtokové filtry pro aplikace na soukromých, komerčních i veřejných plochách Jednoduchý a rychlý servis a čištění filtru Diskové vložky lze jednoduše čistit uvolněním sevření vložky Dva zaslepené závity na vrchu filtru pro možnost odvodnění, odtlakování, případně napojení tlakoměrů Model ¾": maximální průtok: Až do 5 m 3 /h Filtrační povrch (disk): 180 cm 2 Filtrační povrch (síto): 160 cm 2 Model 1 : maximální průtok: Až do 6 m 3 /h Filtrační povrch (disk): 180 cm 2 Filtrační povrch (síto): 160 cm 2 Modely 1.5 : maximální průtok: Až do 20 m 3 /hod Filtrační povrch (disk): 535 cm 2 Filtrační povrch (síto): 490 cm 2 Modely 2 : maximální průtok: Až do 25 m 3 /hod Filtrační povrch (disk): 525 cm 2 Filtrační povrch (síto): 485 cm 2 Maximální tlak: 8 barů Maximální teplota: Až 60 C ILCRBY075D (Č/V: X14609) - ¾ vysokoprůtokový diskový filtr ILCRBY075S (Č/V: X14608) - ¾ vysokoprůtokový sítový filtr ILCRBY100D (Č/V: X14611) - 1 vysokoprůtokový diskový filtr ILCRBY100S (Č/V: X14610) - 1 vysokoprůtokový sítový filtr ILCRBY150D (Č/V: X14613) vysokoprůtokový diskový filtr ILCRBY150S (Č/V: X14612) vysokoprůtokový sítový filtr ILCRBY200D (Č/V: X14615) - 2 vysokoprůtokový diskový filtr ILCRBY200 (Č/V: X14614) S - 2 vysokoprůtokový sítový filtr NÁHRADNÍ DÍLY SMFC120MS (Č/V: X14616) - ¾ - 1 SCRN CART LG CAP120M - sítová filtrační vložka SMFC120MD (Č/V: X14617) - ¾ - 1 DISC CART LG CAP 120M - disková filtrační vložka LGFC120MS (Č/V: X14618) - 1 ½ - 2 SCRN CRT LG CAP 120M - sítová filtrační vložka LGFC120MD (Č/V: X14619) - 1 ½ - 2 DISC CRT LG CAP 120M - disková filtrační vložka ILCRBY200D Disková a sítová vložka PARAMETRY Velikost vstupu/výstupu: Modely: ¾ BSP vnější závit Modely:1 BSP vnější závit Modely: 1.5 BSP vnější závit Modely: 2 BSP vnější závit FILTRACE Sítová vložka z nerezavějící oceli: 120 mesh (130 mikronů) Plastové filtrační disky: 120 mesh (130 mikronů) Tlaková ztráta na diskovém filtru Průtok Filtr 1" Filtr 1,5" Filtr 2" (l/min) barů barů barů Tlaková ztráta na sítovém filtru Průtok Filtr 1" Filtr 1,5" Filtr 2" (l/min) barů barů barů PRVKY PRO MIKROZÁVLAHU 15

16 PRVKY PRO MIKROZÁVLAHU ŘADA PSI-M Regulátory tlaku PRVKY PRO MIKROZÁVLAHU Tyto regulátory tlaku s přednastaveným výstupním tlakem jsou navrženy k zajištění konstantního výstupního tlaku pro instalace v mikrozávlahách. Přednastavený výstupní tlak Navrženy k nadzemní i podzemní instalaci PSI-M Rozsah průtoků: 0,45 až 5 m 3 /h Vstupní tlak: - PSI-M20: 1,5 až 7 barů - PSI-M25: 2,0 až 7 barů ¾ (20/27) vnitřní závit vnitřní a vnější PSI-M15 (Č/V: A ): s nastaveným výstupním tlakem: 1,0 bar PSI-M20 (Č/V: A ): s nastaveným výstupním tlakem 1,4 barů PSI-M25 (Č/V: A ): s nastaveným výstupním tlakem 1,8 barů PSI-M30 (Č/V: A ): s nastaveným výstupním tlakem: 2,1 barů PSI-M40 (Č/V: X14612): s nastaveným výstupním tlakem (Č/V: A ): 1,8 2,8 barů PSI-M50 (Č/V: A ): s nastaveným výstupním tlakem: 3,5 barů 1,4 PARAMETRY Výstupní tlak 0,7 1,4 2,1 2,8 3,5 4,2 4,9 5,6 6,3 7,0 Vstupní tlak NEPERFOROVANÉ POTRUBÍ 16 mm potrubí na mikrozávlahu 16 mm flexibilní potrubí užívané na připevnění kapkovačů, nebo 16 mm kapkovací potrubí Vysoce UV rezistentní a 100% odolné vůči popraskání Odolné vůči překroucení a proti ostatním vlivům při instalaci a jeho použití Lze spojovat jakýmikoliv Rain Bird 16 mm tvarovkami Důležité: Nepoužívejte žádné mazadlo (tuk, mýdlo, olej, atd.) NEPERFOROVANÉ POTRUBÍ ČERNÉ UV-rezistentní nízkohustotní polyetylén Jednoplášťové Černá barva Pracovní tlak: až 4 bary 100% odolné vůči popraskání UVA-resistantní. Černý karbon = 2% ROZMĚRY Vnější průměr: 16,1 mm Vnitřní průměr: 13,6 mm Tloušťka stěny: 1,2 mm XF SERIE: hnědé potrubí bez kapkovačů NEPERFOROVANÉ POTRUBÍ HNĚDÉ XF SERIE UV-rezistentní nízkohustotní polyetylén Dvouplášťové: černý vnitřní plášť a hnědý vnější plášť Hnědá barva přirozeně splývá s mulčovací kůrou, či okolním terénem výsadeb. Nástrčné tvarovky XFF a Lock BF tvarovky Pracovní tlak: až 4 bary 100% odolné vůči popraskání UVA-rezistentní. Černý karbon = 2,5% ROZMĚRY Vnější průměr: 16 mm Vnitřní průměr: 13,7 mm Tloušťka stěny: 1,15 mm DBL: černé potrubí bez kapkovačů DBL100 (Č/V: X35492): Neperforované potrubí černé 100 m délka XFD1600 (Č/V: X45009): Neperforované potrubí hnědé 100 m délka 16 The Intelligent Use of Water.

17 PRVKY PRO MIKROZÁVLAHU KAPKOVACÍ POTRUBÍ DRIPLINE XF Odolné dvouvrstvé kapkovací potrubí s kompenzací tlaku a novou moderní koncepcí vestavěných kapkovačů. Nejflexibilnější potrubí na trhu se zvýšenou odolností. Ideální pro bodovou závlahu půdopokryvných rostlin, hustou výsadbu, keře, živé ploty, stromy a další aplikace. Velmi pružné potrubí umožňuje rychlou a snadnou instalaci. Patentovaná konstrukce vestavěných kapkovačů s vysokou odolností proti nečistotám. Pokročilá konstrukce kompenzačního prvku umožňuje delší linky potrubí oproti konkurenčním výrobkům. Snadná instalace - Unikátní vlastnosti materiálu potrubí poskytují výrazně vyšší pružnost a ohebnost, a tím i menší poloměry zakřivení při instalaci potrubí, což umožňuje zmenšit počet tvarovek i zajišťovacích bodců. Instalace je tak rychlejší a jednodušší. - Rozvinování cívky s potrubím je díky pružnému materiálu snazší a rychlejší. - K dispozici jsou různé spony kapkovačů, což umožňuje zvolit provedení podle potřeby konkrétní aplikace. - Spojování potrubí pomocí tvarovek Dripline XF i ostatních 17mm spojek. - Při instalaci pod úrovní zeminy se doporučuje použití zavzdušňovacích/ odvzdušňovacích ventilů. Vysoká odolnost a životnost - Síla stěny 1,2mm. Maximální odolnost proti mechanickému poškození a deformacím. - Dvouvrstvá konstrukce potrubí (hnědá horní vrstva a černá vnitřní vrstva) poskytuje nadstandardní odolnost vůči mechanickým i chemickým vlivům, poškození ultrafialovým zářením a eliminuje tvorbu zelených řas uvnitř potrubí. Spolehlivost - Konstrukce kapkovačů s kompenzací tlaku zajišťuje konzistentní průtok po celé délce potrubní linky a tedy vysokou rovnoměrnost výtokového množství bez ohledu na sklon terénu. - Kapkovače Dripline XF jsou vybaveny samoproplachovacím režimem na začátku a na konci závlahového cyklu. Jsou osazeny odolnou silikonovou plovoucí membránou, která zajišťuje proplach kapkovačů i v průběhu zavlažovacího cyklu. Tlak: 0,59 až 4,14 baru Průtok kapkovačem: 1,6-2,3-3,5 l/h Teplota: voda: max. 38 C okolí: max. 52 C Požadovaná filtrace: 125 mikronů ROZMĚRY Vnější průměr: 16,1 mm Vnitřní průměr: 13,6 mm Tloušťka stěny: 1,2 mm Rozestupy: 33, 40 a 50 cm XFD (Č/V: X44252): spon 33 cm, délka 100 m, 1,6 l/h. XFD (Č/V: X44203): spon 33 cm, délka 200 m, 2,3 l/h. XFD (Č/V: X44202): spon 33 cm, délka 100 m, 2,3 l/h. XFD (Č/V: X44212): spon 40 cm, délka 100 m, 2,3 l/h. XFD (Č/V: X44222): spon 50 cm, délka 100 m, 2,3 l/h. XFD (Č/V: X44201): spon 33 cm, délka 50 m, 2,3 l/h. XFD (Č/V: X44200): spon 33 cm, délka 25 m, 2,3 l/h. XFDB (P/N:X44302): spon 33 cm, délka 100 m, 2,3 l/h. XFDB (P/N:X44301): spon 33 cm, délka 50 m, 2,3 l/h. XFDB (P/N:X44300): spon 33 cm, délka 25 m, 2,3 l/h. XFDB (P/N:X44312): spon 33 cm, délka 100 m, 3,5 l/h. XFDB (P/N:X44311): spon 33 cm, délka 50 m, 3,5 l/h. Pozn.: Na některých trzích může být nabídka variant potrubí Dripline XF odlišná. PŘÍSLUŠENSTVÍ Používejte s nástrčnými tvarovkami pro kapkovací potrubí XF (strana 22) a tvarovkami Rain Bird (strana 23) nebo s nástrčnými tvarovkami 17 mm. Kapkovací potrubí XFD nabízí lepší pružnost a odolnost proti překroucení včetně snadné instalace. Maximální délka závlahové linky (metry) Spon 33 cm Spon 40 cm Spon 50 cm Vstupní tlak bary Nominální průtok (l/h) 1,6 l/h 2,3 l/h 3,5 l/h 1,6 l/h 2,3 l/h 2,3 l/h 1, , , , , PRVKY PRO MIKROZÁVLAHU 17

18 PRVKY PRO MIKROZÁVLAHU XFCV KAPKOVACÍ POTRUBÍ SE ZPĚTNÝM VENTILEM Kapkovací potrubí Dripline XFCV se zpětným ventilem proti vytékání zbytkové vody PRVKY PRO MIKROZÁVLAHU Rain Bird XFCV Dripline s odolným zpětným ventilem na 0,24 barů pro povrchové použití je cenný nový přírůstek do řady Rain Bird XF Dripline. XFCV je nejúčinnější kapkovací potrubí v oboru a je ideální do oblastí, kde jiné kapkovací potrubí nefunguje. Na plochách s rozdílným převýšením zpětný ventil, který je v procesu udělení patentu, udrží kapkovací potrubí natlakované až do převýšení 2,4m. Potrubí XFCV nabízí větší rovnoměrnost dodávky vody k rostlinám a zabraňuje převlažování níže položených ploch z důvodu odvodnění kapkovacího potrubí po uzavření ovládacího ventilu. Potrubí lze spojovat tvarovkami Lock BF, XFF, nebo jinými nástrčnými 17mm tvarovkami. Kapkovací hadice XFCV je vhodná pro aplikace na plochách s měnícím se převýšením. Jednoduchost Díky Rain Bird technologii zpětného ventilu zůstává kapkovací potrubí vždy natlakované na 0,24baru a díky tomu je zvýšená rovnoměrnost vykapávání a větší úspora vody tím, že není potřeba potrubí před každým cyklem znovu natlakovat. Díky použití vlastního materiálu na výrobu trubek je XFCV Dripline s odolným zpětným ventilem nejflexibilnějším kapkovacím potrubím na trhu, a tím i nejvhodnějším potrubím pro návrhy i instalaci. Pro spojení lze použít tvarovky Rain Bird Lock BF, nástrčné XF Dripline tvarovky, nebo jakékoliv jiné 17mm nástrčné tvarovky. Konstrukce kapkovače s nízkým profilem snižuje tlakové ztráty v potrubí a umožňuje delší linky kapkovacího potrubí, což zjednodušuje návrh i instalaci. Výběr z různých výtokových množství, roztečí kapkovačů a délek potrubí v roli umožňuje velkou flexibilitu při umístění potrubí na terénu. Odolnost potrubí Dvouvrstvé trubky (hnědá nad černou) zajistí nedostižnou odolnost vůči chemickým látkám, vzniku řas a poškození vlivem UV. Odolnost kapkovačů vůči zanesení Rain Bird kapkovače odolávají zanášení nečistotami díky patentované konstrukci s extra rozšířenými kanálky pro průtok vody a díky samoproplachovací funkci kapkovačů. Otevírací tlak: 1,0 bar Tlak: 1,38 až 4,14 barů Průtok: 2,3 l/hod a 3,5 l/hod Teplota: Voda: až 38 C Okolí: až 52 C Požadovaná filtrace: 130 mikronů PARAMETRY Vnější průměr: 16 mm Vnitřní průměr: 13,6 mm Tloušťka stěn: 1,2 mm Spon kapkovačů: 33 cm a 50 cm XFCV (Č/V X47201) : spon kapkovačů 33 cm, role 100 m, průtok jedním kapkovačem 2,3 l/h XFCV (Č/V X47211) : spon kapkovačů 50 cm, role 100 m, průtok jedním kapkovačem 2,3 l/h PŘÍSLUŠENSTVÍ Používejte s nástrčnými tvarovkami pro kapkovací potrubí XF (strana 22) a tvarovkami spoji Rain Bird (strana 23) nebo s nástrčnými tvarovkami 17 mm. Kapkovací hadice Dripline XFCV do ploch s měnícím se převýšením terénu. Díky vestavěnému zpětnému ventilu XFCV na 0,24baru zůstává kapkovací hadice natlakovaná a udrží převýšení až 2,4 m Spolehlivost Konstrukce kapkovače s regulací tlaku poskytuje rovnoměrnější výtok kapkovači po celé předepsané délce linky kapkovacího potrubí v tlakovém rozmezí 1,38 až 4,14baru, čímž je zajištěna vyšší rovnoměrnost dodávky vody na plochu. XFCV Dripline modely METRICKÉ Vstupní tlak Maximální délka linky (metry) Barů 33 cm 50 cm Jmenovitý průtok (l/hod): Jmenovitý průtok (l/hod): The Intelligent Use of Water.

19 PRVKY PRO MIKROZÁVLAHU PODZEMNÍ KAPKOVACÍ POTRUBÍ DRIPLINE XFS Podzemní kapkovací potrubí XFS s technologií měděné ochrany Copper Shield TM Podzemní kapkovací potrubí Rain Bird XFS s technologií měděné ochrany Copper Shield je nejnovější inovací v řadě kapkovacích potrubí Rain Bird. Patentovaná technologie měděné ochrany Copper Shield zabraňuje prorůstání kořenů do kapkovačů a vytváří tím možnost podzemní závlahy travnatých ploch i ploch s výsadbou, kapkovacím potrubím s nízkou potřebou údržby a dlouhou životností. Podzemní kapkovací potrubí Rain Bird XFS s technologií měděné ochrany Copper Shield je nejflexibilnějším kapkovacím potrubím v celém odvětví, což umožňuje jeho velmi snadné navrhování i montáž. Potrubí je možné spojovat tvarovkami Rain Bird Lock Type, nástrčnými tvarovkami pro potrubí XFF Dripline a dalšími nástrčnými tvarovkami pro potrubí 17mm. Snadná instalace - Unikátní vlastnosti materiálu nabízejí výrazně větší pružnost a ohebnost, umožňující menší poloměry ohybů, a tedy nižší počet tvarovek, a tím jednodušší a rychlejší instalaci. - Delší závlahová linka umožňuje zjednodušit návrh a zkrátit dobu montáže. - Potrubí se mnohem snadněji rozvine bez nebezpečí zalomení nebo vzniku smyček na potrubí. - Výběr mezi potrubím s různým sponem kapkovačů umožňuje flexibilitu návrhu a použití v mnoha různých aplikacích. Spolehlivost - Podzemní kapkovače XF jsou chráněny před prorůstáním kořenů do kapkovačů technologií měděné ochrany Copper Shield, patentovanou společností Rain Bird. Díky tomu systém nevyžaduje údržbu nebo výměnu chemikálií, zabraňujících pronikání kořenů do potrubí. - Kapkovače jsou velmi odolné vůči hrubším nečistotám díky širokému průtokovému labyrintu kapkovače, kombinovanému s automatickým samoproplachem (pohyblivá membrána, která se během každého zavlažovacího cyklu kontinuálně proplachuje). - Konstrukce kapkovače s kompenzací tlaku zajišťuje konzistentní průtok kapkovačem po celé délce závlahové linky, a tím vyšší rovnoměrnost dodávky vody (nezávisle na sklonu terénu nebo umístění kapkovače v závlahové lince). Odolnost a životnost - Tloušťka stěny 1,2 mm. Maximální odolnost proti mechanickému poškození a zlomení. - Dvouvrstvá konstrukce hadice (hnědá horní vrstva a černá vnitřní vrstva) poskytuje nadstandardní odolnost vůči chemikáliím, poškození ultrafialovým zářením a růstu řas. Tlak: 0,59 4,14 baru Průtok: 1,6-2,3 l/h Teplota: voda max. 38 C Okolí: max. 52 C Požadovaná filtrace: 125 mikronů ROZMĚRY Vnější průměr: 16,1 mm Vnitřní průměr: 13,6 mm Tloušťka stěny: 1,2 mm Rozestupy: 33 cm. XFS (Č/V:X48301): rozestup 33 cm, délka 100 m, 1,6 l/h XFS (Č/V:X48201): rozestup 33 cm, délka 100 m, 2,3 l/h XFSV (Č/V:X48261): rozestup 33 cm, délka 100 m, 2,3 l/h Fialová barva. Podpovrchové kapkovací potrubí XFS s technologií měděné ochrany Copper Shield TM Kapkovací potrubí XFS nabízí vyšší pružnost a snazší instalaci. Maximální délka závlahové linky (metry) Spon: 33 cm Vstupní tlak (bary) Nominální průtok (l/h) 1,6 l/h 2,3 l/h 1, , , , , PRVKY PRO MIKROZÁVLAHU 19

20 PRVKY PRO MIKROZÁVLAHU MIKRO 1/4" KAPKOVACÍ POTRUBÍ DRIPLINE LDQ 1/4" Rain Bird Dripline flexibilní kapkovací potrubí je nejvhodnějším řešením pro závlahu malých ploch, jako jsou například pěstitelské boxy, kontejnerové zahrady, smyčky kolem stromů, zeleninové zahrady a keře PRVKY PRO MIKROZÁVLAHU Flexibilní potrubí se snadno používá a usnadňuje tak zalévání květináčů a kontejnerových zahrad Brání zanášení kapkovačů díky vestavěné filtraci a dvěma výstupním otvorům umístěným 180 stupňů od sebe Hnědé potrubí doplňuje řadu kapkovacího potrubí Rain Bird XF Dripline Spojování pomocí Rain Bird ¼" nástrčných tvarovek LDQ 0,7 až 2,7 barů Průtok při 2,0 barech: 3,0 l/hod Požadovaná filtrace: 200 mesh (75 mikronů) ROZMĚRY Vnější průměr: 6 mm Vnitřní průměr: 4 mm Tloušťka stěn: 1 mm Spon kapkovačů: 15 cm a 30 cm Délka: cívky 30 m Parametry průtoku Modely Průtok při 2,0barech (l/h) Spon kapkovačů (cm) Délka cívky (m) LDQ (Č/V: X35201) LDQ (Č/V: X35203) Parametry průtoku v závislosti na tlaku Průtok (l/h) METRICKÉ Tlak (bar) Maximální délka (m) Spon Maximální Průtok při 1 baru kapkovačů délka (m) 15 cm 5,80 m 3,8l/h - /30 cm 30 cm 10 m 2,2l/h - /30 cm 20 The Intelligent Use of Water.

21 PRVKY PRO MIKROZÁVLAHU ROZVODNÉ DISTRIBUČNÍ POTRUBÍ 25 MM PRO KAPKOVACÍ POTRUBÍ Rychlé a variabilní řešení napojení linek kapkovacího potrubí Rozvodné distribuční potrubí XQF je v oboru prvním prefabrikovaným řešením (v procesu udělení patentu) pro připojení kapkovacího potrubí. XQF potrubí umožňuje rychlou a flexibilní montáž kapkovacího potrubí a tím úsporu času, lidské práce a peněz. Díky použití vlastního PE materiálu, podobného materiálu řady Rain Bird XF Dripline můžete distribuční potrubí jednoduše na instalaci rozvinout a napojit kapkovací potrubí s tím, že máte zaručenou vzdálenost linek přesně 33 nebo 50 cm. Není potřeba žádné vyměřování, stříhání, spojování potrubí, ani těsnění tvarovek, čímž šetříte náklady a váš projekt je tím pádem ekonomicky výhodnější. Předinstalované konektory QF Dripline se otáčejí o 360º a obsahují ochranný kroužek ten brání poškození a zaručuje správné utěsnění. - Kroužek působí také jako páka, takže připevnění potrubí je snazší. - Otočný háček odstraňuje problémy s nerovností vykopaných rýh. Posunutím doleva či doprava usadíte potrubí není nutno kopat novou rýhu. - Předinstalované konektory mají stejný design jako oblíbené tvarovky Rain Bird XFF, které vyžadují o 50% nižší námahu pro osazení a lze je použít i s nástrojem XFF FITINSTOOL. Potrubí QF - ¾" Vnější průměr: 23,9 mm Vnitřní průměr: 20,8 mm Tloušťka stěn: 1,5 mm XQF (Č/V:X46200*) Předinstalované konektory pro připojení kapkovacího potrubí, spon 30 cm, délka cívky 30 m XQF (Č/V:X46210*) Předinstalované konektory pro připojení kapkovacího potrubí, spon 45 cm, délka cívky 30 m *Specifické kompresní tvarovky s adaptéry součástí balení. PŘÍSLUŠENSTVÍ Distribuční potrubí QF je možno spojovat kompresními tvarovkami 3/4" (25mm) s adaptéry, které zaručují pevné spoje potrubí QF i napojení na PE potrubí. XQF46000: 25 x ¾ vnější závit, 25 x 1" vnější závit, 25 mm T-kus, 25 mm spojka, 25 mm zátka (X2) QF rozvodné distribuční potrubí OCHRANNÝ KROUŽEK OTOČNÝ NÁSTRČNÝ KONEKTOR PRVKY PRO MIKROZÁVLAHU Tvarovky kompatibilní s XQF Nástrčné tvarovky pro Kapkovací potrubí XFF 21

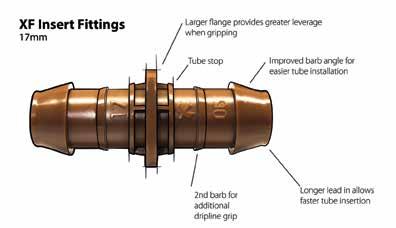

22 PRVKY PRO MIKROZÁVLAHU ŘADA XFF Nástrčné tvarovky pro potrubí XFF Dripline PRVKY PRO MIKROZÁVLAHU Hnědé acetalové tvarovky kompatibilní s řadami XF a XFS Dripline a většinou polyetylénových potrubí s vnějším průměrem 17 mm. Konstrukce zajišťuje spolehlivé spojení tvarovky a potrubí i v náročných provozních podmínkách. Hnědá barva sladěná s barvou potrubí XF Dripline splývá s okolím. XFF TMA 050 XFF COUP XFF TEE XFF ELBOW XFF MA 050 XFF MA Snadná instalace - Kompletní řada 17mm nástrčných tvarovek zrychluje a usnadňuje montáž kapkovacího potrubí XF Dripline. - Jedinečná konstrukce s nástrčnou koncovkou, doplněnou montážním nástrojem snižuje sílu nezbytnou k montáži tvarovky o 50%. - Montáž tvarovky je jednodušší než u kterýchkoliv jiných 17mm acetalových tvarovek dokonce i bez montážního nástroje. - Tvarovky jsou vyrobeny z pevného plastu odolného proti mechanickému poškození a ultrafialovému záření, což zajišťuje jejich dlouhou životnost. - Konstrukce tvarovky se dvěma ozuby vytváří nejspolehlivější spojení, aniž by se musely používat zajišťovací spony. Rozsah pracovního tlaku: 0 3,5 baru XFF COUP (Č/V: X36370): Nástrčná spojka pro potrubí XF Dripline a 17 mm XFF ELBOW (Č/V: X36372): Nástrčné koleno pro potrubí XF Dripline a 17 mm XFF TEE (Č/V: X36373): Nástrčný T-kus pro potrubí XF Dripline a 17 mm XFF MA 050 (Č/V: X36374): Nástrčná přechodka s vnějším závitem 17 mm x ½ pro XF Dripline a 17mm potrubí XF Nástrčné Inserts tvarovky Fittings XF 17 mm FITINSTOOL XFF MA 075 (Č/V: X36375): Nástrčná přechodka s vnějším závitem 17 mm x ¾ pro potrubí XF Dripline a 17mm potrubí XFF TMA 050 (Č/V: X36376): Nástrčná T- přechodka s vnějším závitem 17 mm x ½ x 17 mm pro potrubí XF Dripline a 17mm potrubí FITINSTOOL (Č/V: X36380): Montážní nástroj pro tvarovky XFF Rain Bird. Larger Větší příruba flange poskytuje provides greater lepší páku leverage při uchopení when gripping Zarážka Tube kapkovacího stop potrubí Improved Lepší úhel barb pro snazší angle for easier instalaci tube potrubí installation Druhý ozub pro 2nd pevnější barb for uchycení kapkovacího additional potrubí dripline grip Longer Prodloužená lead in nástrčná allows faster plocha tube umožňuje insertion rychlejší instalaci SVORKA Pro mm potrubí Svorky se používají zajištění tvarovek na mm potrubí. MODEL Clamp (Č/V: XCL017): Svorka tvarovek pro mm potrubí. 22 The Intelligent Use of Water.

23 PRVKY PRO MIKROZÁVLAHU TVAROVKY PRO KAPKOVACÍ HADICI Spojovací tvarovky pro 13-16mm potrubí Určeno ke spojování mm potrubí (např. kapkovací potrubí). BF BF BF BF BF-plug Kvalitní tvarovky pro bezpečné spojování potrubí s vnějším průměrem 16mm. Vhodné pro kapkovací potrubí Rain Bird a jiné 16mm potrubí. Snadná montáž. PRVKY PRO MIKROZÁVLAHU : Materiál PE. 8 druhů modelů: přímé, koleno a T-kus. 10 druhů modelů: přímé, koleno, T-kus, ventilky BF-32 BF-12 BF-22 BF-12 (Č/V: XP0012) přímá tvarovka Quick BF-22 (Č/V: XP0022) koleno Quick BF-32 (Č/V: XP0032) T-kus Quick BF (Č/V: XP008250) přímá tvarovka 16 mm x vnější závit ½ BF (Č/V: XP006250) přímá tvarovka 16 mm x vnitřní závit ½ BF (Č/V: XP008275) přímá tvarovka 16 mm x vnější závit ¾ BF-Valve - Lock BF (Č/V: XP006275) přímá tvarovka 16 mm x vnitřní závit ¾ BF-plug Č/V: XP0062) záslepka na 16 mm potrubí BF-92 BF-92 (Č/V: XP0092): Lock ventilek 16 mm BF-Valve-Lock (Č/V: XP008275V): ¾" AG vs Lock ventilek XBER-12 ½ Přivzdušňovací ventil pro kapkovací závlahu, filtry a přihnojovací zařízení Zabraňuje ucpávání kapkovačů v důsledku nasátí znečištěné vody Zabraňuje infiltraci toxických látek do systému Snadná manipulace a údržba Spolehlivost - Velká kapacita přivzdušňování - Vyroben z plastů, vysoce odolných proti vlivu chemických látek - Těsní i s poškozeným nebo chybějícím těsněním Velikost ½ Připojení : vnější závit, BSP Pro instalaci ve svislé poloze Tlak : 0,1 až 10 barů Maximální teplota vody: 60 C Materiál: plast, s Buna-N těsněním ROZMĚRY Výška : 43 mm Šířka : 25 mm MODEL ½ XBER-12 (Č/V: XBER12) Správné umístění zavždušňovacího ventilu: Zavzdušňovací ventil nainstalujte do nejvyššího místa sekce kapkové závlahy. Osaďte ho na sekční potrubí (za elektromagnetický ventil), nebo na propojovací potrubí, které je kolmé k jednotlivým linkám kapkovacího potrubí tak, aby z tohoto ventilu mohlo přisávat všechno kapkovací potrubí v sekci. Maximální délka kapkovacího potrubí použitelná s ARV XBER-12 XBER-12 Spon kapkovačů Nominální průtok 1,6 l/h Nominální průtok 2,3 l/h Nominální průtok 3,5 l/h 33 cm cm cm Kapacita XBER-12 Celkový průtok (l/min) 24,6 Celkový průtok (l/hod)

24 PRVKY PRO MIKROZÁVLAHU C-12 Upevňovací bodec pro mm potrubí Použití pro přichycení mm potrubí do zeminy MODEL C-12 (Č/V: XPD3113): Upevňovací bodec pro mm potrubí PRVKY PRO MIKROZÁVLAHU 700-CF-22 Koncový uzávěr pro potrubí Koncovka ve tvaru čísla 8 se používá na konce mm potrubí Lehce se instaluje na konce mm potrubí. Při proplachování potrubí je lehce demontovatelný. Tlak: 0 až 3,5 baru MODEL 700-CF-22 (Č/V: XPD3020): Koncový uzávěr pro mm potrubí XM-TOOL Montážní nástroj Používá se při instalaci mikrozávlahových prvků Rain Bird jako jsou perforovací kapkovače, a to buď bez nebo s ¼ spaghetti potrubím nebo k instalaci ucpávek do kapkovacího potrubí. Také slouží k lehčí demontáži kapkovačů. Pro lepší viditelnost je vyroben z signálního, jasně barevného plastu Navržen speciálně pro výrobky mikrozávlahy Rain Bird MODEL XM-TOOL (Č/V: X80100): Montážní nástroj Demontáž Xeri-Bug TM Zasouvání zástrčky Jednokrokové zasouvání Xeri-Bug TM T135SS Nůžky na stříhání potrubí Navrženy pro snadné a čisté stříhání na všechna zásobní potrubí použitá při instalaci mikrozávlahových komponentů. EMA-GPX Zátka do otvorů po kapkovačích Použití pro utěsnění nepotřebných otvorů do mm potrubí vzniklých při instalaci nebo přemístěním kapkovačů v provozu Lehké Polyamidová rukojeť Ostří z nerezavějící oceli Délka: 21, 5 cm MODEL EMA-GPX zátka (Č/V: XPL1117) MODEL T135SS (Č/V: T135SS): nůžky na potrubí 24 The Intelligent Use of Water.

25 PRVKY PRO MIKROZÁVLAHU ŘADA RAIN BIRD XB PC Kapkovače s kompenzací tlaku Díky XB PC kapkovačům je kořenová zóna rostlin zásobována přesně a přímo. Jsou ideální pro závlahu živých plotů, stromů, křoví a výsadbu. Obzvláště díky kompenzaci tlaku jsou vhodné pro závlahu vegetace osázené ve svahu. Kapkovače s kompenzací tlaku zajišťují stejnoměrnost závlahy v nerovném terénu. Perforovací hrot umožňuje instalaci s XM-TOOL. Na hrot se instaluje ¼ potrubí spaghetti (XQ-100, XQ-1000) Silikovaná membrána je odolná proti chemikáliím. Tlak: 1 až 3,5 baru Průtok: 1,33 l/h až 8 l/h XB-05PC(modrý): 2 l/h kapkovač s kompenzací tlaku s perforovacím hrotem XB-10PC(černý): 4 l/h kapkovač s kompenzací tlaku s perforovacím hrotem XB-20PC (červený) (Č/V: X68535): 8 l/h kapkovač s kompenzací tlaku s perforovacím hrotem,6 3,8 1,9 VÝKON Průtok (l/h) 0 0,5 1,0 1,5 20 2,5 3,0 3,5 Vstupní tlak (bar) PRVKY PRO MIKROZÁVLAHU ŘADA PC-12, PC-18, PC-24 Moduly s kompenzací tlaku Kapkovače se středním průtokem na závlahu větších keřů a stromů. Moduly mohou dále přesně dávkovat průtok vody do bubblerů a rozprašovacích trysek. Perforovací hrot a nenápadný vzhled činí kapkovače ideálním prvkem pro mikrozávlahu. Regulace tlaku umožňuje vyrovnaný průtok v širokém tlakovém rozmezí (0,7 až 3,5 baru). Perforovací hrot umožňuje snadnou instalaci na ½, nebo ¾ kapkovací potrubí Na hrot se instaluje ¼ potrubí spaghetti (XQ-100, XQ-1000). UV vzdorní odolné plasty. Vysoce inertní materiál odolný vůči chemikáliím. Barevně odlišené jednotlivé průtokové řady. Průtok: 45,42 až 63,13 l/h Tlak: 0,7 až 3,5 baru Minimální filtrace: 150-mikronu vstupní hrot x výstupní hrot PC-12 (Č/V: X71012): (tmavě hnědá) 45,42 l/h PC-18 (Č/V: X71018): (bílá) 68,13 l/h VÝKON PŘÍSLUŠENSTVÍ PC Rozptylovací koncovka: Instaluje se na PC kapkovač, usměrňuje vytékání a eliminuje erozi a splachy. MODULY S KOMPENZACÍ TLAKU Model Průtok l/h Vstup/Výstup/Barva Minimální filtrace METRICKÉ Mikron PC-12 Hrot/ tm. hnědá 45, PC-18 Hrot/ bílá 63, XB-10-6 Multikapkovač Xeri-Bub Kapkovače s kompenzací tlaku poskytují přesné a úsporné dávkování závlahové vody k rostlinám, keřům a stromům. Kapkovače s kompenzací tlaku dodávají rovnoměrně vodu při širokém rozsahu tlaků (1,0 až 3,5 baru) Multikapkovač je dodáván s jedním výtokem otevřeným. Ostatní výtoky lze otevřít jednoduchým odstřihnutím konců výtoků. Na výtoky lze napojit ¼ potrubí (XQ-100, XQ-1000) Samoproplachovací funkce zabraňuje ucpávání výtoků Trvanlivý UV-rezistentní materiál Multikapkovač lze jednoduše napojit přes napichovací vstup pomocí nástroje Hole Punch tool Průtok: 3,79 l/h Tlak: 1,0 až 3,5 baru Filtrace: 100 mikronů MODEL XB-10-6 (Č/V X67000): multikapkovač se 6 výstupy s kompenzací tlaku 25

26 PRVKY PRO MIKROZÁVLAHU ŘADA PCT NÍZKOPRŮTOKOVÉ BUBBLERY SE ZÁVITEM A KOMPENZACÍ TLAKU Když malý průtok nestačí PRVKY PRO MIKROZÁVLAHU Konfigurace se středním průtokem nabízejí vyšší flexibilitu při komerčním použití. Barevné odlišení jednotlivých průtokových řad. Ideální např. pro výsadby keřů, stromy, květníky, velké květináče, trvalky a květinové záhony. Vysoká odolnost a životnost i v náročných podmínkách. Zhotoveno z pevného plastu odolného vůči UV záření s ½ závitem. Vysoká pružnost kapkovače s kompenzací tlaku dodávají rovnoměrně vodu při širokém rozsahu tlaků (1,03 3,45 baru). Snadná identifikace barevně odlišené čepičky podle průtoku. Světle hnědá = 18,93 l/h, fialová = 26,50 l/h a zelená = 37,85 l/h. Průtok: 18,93 37,85 l/h Tlak: 1,03 3,45 bar Minimální filtrace: 100 mesh (150 mikronů) Vstup: Závity ½ FPT je zkonstruovány speciálně pro: ½ PVC stojky rozprašovací postřikovače Rain Bird řady 1800 Retrofit kit s tvarovkami rozprašovací postřikovače Xeri-Pop s tvarovkami adaptéry PCT-05 (Č/V: X73005): Světle hnědá, 18,93 l/h PCT-07 (Č/V: X73007): Fialová, 26,50 l/h PCT-10 (Č/V: X73010): Zelená, 37,85 l/h MULTIKAPKOVAČ XERI-BIRD XBD-8 Nejuniverzálnější multikapkovač na trhu Jediný vysoce flexibilní multikapkovač na trhu s 8 výstupy. Možnost výběru až z 10-ti variant průtoku pro každý výstup. Jednoduchá údržba díky tomu, že lze multikapkovač snadno rozebírat. Do každého výstupu lze osadit kapkovač Xeri-Bug nebo PC modul (2 až 90l/h), nebo konektor SPB-025 (nelimitovaný průtok). V modelu XBD-81 je předinstalovaný filtr 75 micronů, který je snadno servisovatelný zvrchu multikapkovače. 8 výstupů ve spodní části multikapkovače umožňuje napojení 1/4" potrubí XQ. Nástrčný připojovací konektor s ozubem. Speciální univerzální matice umožňuje jednoduchou demontáž multikapkovače z podpěry. Snadná instalace a údržba. Jednotlivé kapkovače musí být osazeny uvnitř multikapkovače, aby se zabránilo možnému zpětnému nasátí. Průtok: 0 až 90 l/h na výstup Tlak: 1,03 až 3,5 barů XBD-81 (Č/V: X61000) XBD-81 SXB-360 SPYK - XS-360TS-SPYK Regulovatelná mikrotryska na bodci Tento regulovatelný plnokruhový mikrorozprašovač je připraven k okamžité instalaci. Je ideální pro květinové záhony, pokryvné rostliny, solitérní rostliny, atd. Mikrorozprašovač je instalován na 12,7 cm bodci 360º rozprašovač Vybaveno 4-6 mm připojením pro instalaci do mm potrubí Výborná rovnoměrná distribuce Tlak: 1 až 2,0 bary Průtok: regulovatelný od 0 do 49l/h pro SXB-360-SPYK a 0 až 90l/h pro XS-360TS-SPYK Dostřik: regulovatelný od 0 do 46 cm pro SXB-360-SPYK a od 0 do 2 m pro XS-360TS-SPYK XS-360TS-SPYK (Č/V: XPD1303) /SXB-360- SPYK (Č/V: XPD1403): Mikrorozprašovač na bodci s regulací průtoku VÝKON bar cm l/h m l/h 1, , , , , , The Intelligent Use of Water.

27 PRVKY PRO MIKROZÁVLAHU ŘADA JET SPIKE , , Regulovatelná rozprašovací tryska na bodci Tryska je připravena k okamžité instalaci. Je ideální pro květinové záhony, půdopokryvné rostliny, solitérní rostliny, atd. 31 cm bodec s tryskou 20 cm nástavec Celková výška bodce s nástavcem : 51 cm Tryska z acetalu, bodec z polyetylénu a nástavec z HDPE 4/6 mm, pro instalaci připravené flexibilní PVC potrubí (délky: 50 cm) JET SPIKE (Č/V: XT020034): 90 rozprašovací tryska na bodci JET SPIKE (Č/V: XT020035): 180 rozprašovací tryska na bodci JET SPIKE (Č/V: XT020036): 360 rozprašovací tryska na bodci PRVKY PRO MIKROZÁVLAHU Tlak : 0.5 až 2.5 baru Průtok: 0 až 130 litrů/hod Regulace poloměru dostřiku : 0 až 4.2 m VÝKON bar m l/h m l/h m l/h 0,5 0 1, , , ,0 0 2, , , ,5 0 2, , , ,0 0 3, , , ,5 0 3, , , ŘADA XS-90, XS-180, XS-360 Regulovatelné rozprašovací trysky Tyto postřikovače mají unikátní konstrukci zajišťující výbornou distribuci. Regulovatelný průtok/dostřik při otočení kulového ventilku. Je ideální pro půdopokryvné výsadby a květinové záhony. Trysky zajišťující výbornou distribuci 10/32 samořezný závit sladěný se sestavou s bodcem (PFR/RS) XS-90 (Č/V: XPD13118): Regulovatelný průtok/dostřik 90º rozprašovač XS-180 (Č/V: XPD13128): Regulovatelný průtok/dostřik 180º rozprašovač XS-360 (Č/V: XPD13148): Regulovatelný průtok/dostřik 360º rozprašovač XS-90 XS-180 XS-360 TVAR ZAVLAŽOVANÉ PLOCHY Tlak: 0,5 až 2,5 baru Průtok: 0 až 130 l/h Dostřik: XS-90: regulovatelný od 0 do 3,3 m XS-180: regulovatelný od 0 do 3,4 m XS-360: regulovatelný od 0 do 4,1 m PARAMETRY XS-90 XS-180 XS-360 XS-90 XS-180 XS-360 bar m l/h m l/h m l/h 0,5 0-1, , , ,0 0-2, , , ,5 0-2, , , ,0 0-3, , , ,5 0-3, , ,

28 PRVKY PRO MIKROZÁVLAHU SPB-025 Připojovací konektor PRVKY PRO MIKROZÁVLAHU Při použití XM-TOOL může být připojovací konektor instalován do mm potrubí. Výstupní hrot je určen pro instalaci do 4-6 mm potrubí spaghetti (DT /DT ). Šedě označený konektor akceptuje jakýkoliv průtok mikrokapkovači a díky svému označení není zaměnitelný s ostatními kapkovači XB PC. Tlak: 0 až 3,5 baru MODEL SPB-025 (Č/V: X42030): Připojovací konektor pro ¼ potrubí spaghetti PFR/RS Sestava bodce RS a stojky PFR Sestava bodce a stojky je určena pro instalaci mikrorozprašovače do výsadbových ploch a květinových záhonů. Sestava se skládá ze stojky (PFR-12) upevněný na bodci (RS-025) Bodec je s mm potrubím spojen ¼ spaghetti potrubím (DT / DT ) Snadná instalace, sestava šetří čas i peníze PFR/RS (Č/V: X56500): 4-6 mm bodec Stojka pro mikrozávlahu: 30 cm dlouhá. XQ-100 / XQ-1000 Potrubí spaghetti Propojovací potrubí Vyrobeno z flexibilního PVC Je přizpůsobený k instalaci na všechny typy mikrozávlahy Rain Bird Vnější průměr: 5,7 mm Vnitřní průměr: 4 mm XQ-100 (Č/V: X33010): 6,00 mm spaghetti potrubí; cívka 30 m XQ-1000 (Č/V: X33100): 6,00 mm spaghetti potrubí; cívka 300 m XQ-1000B (Č/V: X33101): Praktický kbelík s 4-6mm spaghetti potrubím pro snadnou montáž 28 The Intelligent Use of Water.

29 PRVKY PRO MIKROZÁVLAHU BF-1, BF-2, BF-3 Tvarovky pro ¼ spaghetti potrubí Použití pro spojení ¼ spaghetti potrubí (DT /DT ). Vyrobeno z pevného plastu Tlak: 0 až 3,5 baru BF-1 (Č/V: XPD2304): spojka ¼ spaghetti potrubí BF-2 (Č/V: XPD2204): koleno ¼ spaghetti potrubí BF-3 (Č/V: XPD2104): T-spojka ¼ spaghetti potrubí PRVKY PRO MIKROZÁVLAHU TS-025 Bodec pro spaghetti potrubí Určeno pro pevné uchycení 4-6mm potrubí s kapkovačem, nebo rozptylovou koncovkou na konci. Závlaha ke kořenům rostlin. Vyrobeno z plastu odolného proti UV záření Výška: 10 cm MODEL TS-025 (Č/V: X54000): bodec pro ¼ spaghetti potrubí Poznámka: pokud je kapkovač osazen přímo na sekčním potrubí, osaďte vždy na konec 6mm potrubí rozptylovou koncovku DBC-025, čímž zamezíte vniku nečistot zpět do potrubí a pomůžete zajištění 6mm potrubí v bodci. Potrubí 4-6mm, bodec, rozptylová koncovka. DBC-025 Koncovka pro DT-025 Koncovka na ¼ spaghetti potrubí pro minimalizaci eroze půdy v místě výtoku. Rovněž zamezuje ucpání ¼ spaghetti potrubí hmyzem a ostatními nečistotami. Ostrý vstup je určen k instalaci pro ¼ spaghetti potrubí (XQ-100, XQ-1000) Olemovaný okraj přivádí vodu přímo na požadované místo Tlak: 0 až 3,5 baru MODEL DBC-025 (Č/V: X50000) koncovka pro ¼ spaghetti potrubí 29

30 PRVKY PRO MIKROZÁVLAHU EMT-6X Manifold se 6-ti výstupy PRVKY PRO MIKROZÁVLAHU Manifold (přechodka) s ½ vstupním závitem a šesti ¼ nástrčnými konektory. Každý konektor je chráněn plastovou krytkou Krytky lze snadno odstranit a na přechodku lze napojit až 6 různých koncových zavlažovacích prvků. Na manifold lze napojit kapkovače, mikrotrysky nebo bubblery. PARAMETRY Tlak: 1,0 až 3,5 baru MODEL EMT-6X (Č/V: X57000): přechodka se 6 výstupy 1800 XERI-CAPS Víčka pro postřikovače řady 1800 Možnost uzavření nevyužívaných postřikovačů řady 1800 například při přechodu ze závlahy postřikem na mikrozávlahu. Tlak: 0,0 až 4,8 baru ROZMĚRY Průměr: 5,7cm MODEL XC-1800 (Č/V: X20000): víčko pro postřikovače řady The Intelligent Use of Water.

31 PRVKY PRO MIKROZÁVLAHU XERI-POP TM Mikrorozprašovač Mikrorozprašovač Xeri-Pop je ideální kombinací spolehlivého rozprašovače v mikrozávlaze. Při nárocích na zvýšenou flexibilitu a snadnou instalaci je Xeri-Pop ideální volbou. Jediný výsuvný rozprašovač, který pracuje i při nízkých průtocích a tlacích. Ideální volba v oblastech se zvýšeným nebezpečím vandalizmu. Xeri-Pop můžete instalovat prakticky kdekoliv, ideální použití je na malé, nepravidelné záhony. Do rozprašovacího postřikovače Xeri-Pop můžete osadit trysky Rain Bird 5 a 8 MPR a trysky PC (0,8 m a 1,2 m). Tlak: 1,4 až 3,4 baru Filtrace: Záleží na použité trysce MODEL XP-400X (Č/V: X54400): výsuvný mikrorozprašovač s výsuvem 10,16 cm TRYSKY Trysky SQ nozzles Řada 5-MPR trysek (Č/V: X54900) (všechny) Řada 8-MPR trysek (Č/V: X54901) (8H a 8Q) Úchyt pro přívodní potrubí PRVKY PRO MIKROZÁVLAHU Pracovní tlak mikrorozprašovače Xeri-Pop je 1,4 až 3,4 bar, pokud je voda přiváděna ¼ potrubím (XQ-100, XQ-1000). Díky flexibilitě ¼ potrubí může být mikrorozprašovač Xeri-Pop jednoduše přemístěn, dle aktuálních vláhových požadavků rostlin. Pevný plastový úchyt na ¼ potrubí. ¼ potrubí lze snadno napojit na ½ nebo ¾ polyethylenové přívodní potrubí, nebo na manifold se šesti výstupy (EMT-6XERI). Připojení na polyethylenové potrubí se uskuteční pomocí (XQ-100, XQ1000) ¼ připojovacích konektorů. Vnější díly jsou UV-resistantní. Výsuv 4 a 6 (10,16 cm a 15,24 cm). ¼" připojovací konektor Rostlina ¼ samonapichovací hrot konektoru SPB-025 Okolní terén 16 mm polyethylenové potrubí Úchyt pro přívodní potrubí Xeri-Pop XP-400X Flexibilní potrubí XQ-100 ¼ připojovací hrot Ochranná část 31

32 PRVKY PRO MIKROZÁVLAHU ŘADA SQ Trysky s kompenzací tlaku pro mikrozávlahu PRVKY PRO MIKROZÁVLAHU Nejlepší řešení pro závlahu malých, hustě porostlých ploch. Kompenzace tlaku spolu s čtvercovými tryskami zaručují absolutní hospodárnost, eliminují přestřiky a případné škody s nimi spojené. Unikátní rovnoměrnost pokrytí redukuje počet použitých trysek. Redukuje se tím i cena a celková náročnost instalace. Zjednodušený design a instalace s širokou škálou použití (na výběr jsou trysky s dostřikem 0,8 m nebo 1,2 m). SQ QTR (Č/V: X54900) - SQ, čtvrtvýsečová tryska SQ HLF (Č/V: X54900)- SQ půlvýsečová tryska SQ FUL (Č/V: X54900)- SQ plnovýsečová tryska Kompenzace tlaku zaručuje rovnoměrné pokrytí po celé délce dostřiku. Na výběr tři druhy trysek: Čtvrtvýsečové, půlvýsečové a plnovýsečové se stejnou srážkovou výškou. Čtvercová tryska s celoplošným pokrytím umožňuje snadný návrh a instalaci v i na malých plochách. Plně kompatibilní s postřikovači řady 1800, UNI-Spray a Xeri-Pop. Postřikovač v tlakovém rozmezí 1,4 až 3,4 bary nemlží. 2 délky dostřiku v každé trysce. Pouhým přepnutím na trysce změníte dostřik z 0,8 m na 1,2 m a naopak. Dodáváno s modrým filtrem, který chrání trysku před ucpáním nečistotami. Provozní parametry Tlak: 1,4 až 3,5 baru Průtok: 22,7, 45,4 a 90,8 l/h Minimální filtrace: 375 mikronu Tryska Tryska Parametry řady SQ Dostřik 0,8 m při výšce 0,15 m nad okolním terénem Tlak bary Dostřik m Průtok l/h Srážková výška mm/hod 1,4 0, ,1 0, ,8 0, ,4 0, ,4 0, ,1 0, ,8 0, ,4 0, ,4 0, ,1 0, ,8 0, ,4 0, Parametry řady SQ Dostřik 1,2 m při výšce 0,15 m nad okolním terénem Tlak bary Dostřik m Průtok l/h Srážková výška mm/hod 1,4 1, ,1 1, ,8 1, ,4 1, ,4 1, ,1 1, ,8 1, ,4 1, ,4 1, ,1 1, ,8 1, ,4 1, The Intelligent Use of Water.

33 PRVKY PRO MIKROZÁVLAHU RWS-BGX Systém pro zavlažování stromů Nejlepší cesta k zdravým stromům! RWS-BGX je navržen pro závlahu stromů a keřů. Tento systém umožňuje přivádět vodu, vzduch a živiny zhutněnou půdou až ke kořenům stromů a keřů.tento systém je určen pro závlahu dodávanou pomocí dávkovacího zařízení (např. bubbler). 3 roky záruční lhůta Patentovaný plastový tubus Umožňuje rostlinám zdravý růst, díky tomu, že v podmínkách zhutnělé půdy, nebo silné vrstvy trávníku dovádí vodu, kyslík a hnojivo přímo do kořenové zóny. Odvádí plyny, ketré by mohly rostinám škodit Ideální pro městské aplikace: podpovrchové zavlažování udržuje kořenový systém hluboko pod dlažbami apod. Uzavíratelná mřížka chrání systém proti vandalizmu. Lze kombinovat s kapkovací hadicí Šetří čas: v tubusu je předinstalovaný bubbler s kompenzací tlaku řady Rain Bird 1401, 45 cm měkčeného PE SP-100 a uzavíratelná mřížka Esteticky nenarušuje vzhled krajiny, vše je instalováno pod povrchem země. Jednoduchá objednávka. Jeden model místo řady součástek. Spolehlivé, protože vše je sestaveno již z továrny Perforovaný tubus s tisíci otvory umožňuje pronikání vody po celé délce kořenového balu a výborné odvětrávání kořenového balu. RWS & Mini RWS modely : Systém se skládá z děrovaného tubusu z vysocejakostního polymeru s UVresistentními termoplastickými inhibitory. Tubus chrání předinstalovaný bubbler s tvarovkami. Není nutné seřizování. Předinstalovaný bubler řady Rain Bird 1401 Regulace tlaku od 1,5 do 5,5 Baru. Průtok: 57l/h Shrub RWS model : Zařízení se skládá z vrchního a spodního víčka vyrobených z vysocejakostního polymeru s UVresistentními termoplastickými inhibitory. Víčka jsou doplněna děrovaným tubusem. Vrchním víčkem je kryt bubbler s tvarovkami. Není nutné seřizování. Předinstalovaný bubler řady Rain Bird 1401 Regulace tlaku od 1,5 do 5,5 Baru. Průtok: 57l/h ROZMĚRY RWS model: Výška: 91,4 cm Průměr: 10,2 cm Mini-RWS model : Výška: 45,7cm Průměr: 10,2cm Shrub RWS model : Výška: 25,4cm Průměr: 5,1cm RWS-BGX (Č/V: A22430): systém s předinstalovaným bublerem řady Rain Bird 1401, uzavíratelná mřížka, nástrčné kolínko a 45cm dlouhé ½ flexibilní potrubí SPX-Flex. RWS-M-BG (Č/V: A22460): systém s předinstalovaným bubblerem řady Rain Bird 1401, uzavíratelná mřížka, nástrčné kolínko připravené pro připojení ½" flexibilního potrubí SPX-Flex. RWS-S-BCG (Č/V: A22485): systém s předinstalovaným bubblerem řady 1401, víčko, nástrčné kolínko připravené pro připojení ½" flexibilního potrubí SPX-Flex. PRVKY PRO MIKROZÁVLAHU 33

34 PRVKY PRO MIKROZÁVLAHU RWS-BGX Systém pro zavlažování stromů Nejlepší cesta k zdravým stromům! PRVKY PRO MIKROZÁVLAHU Uzamykatelný kryt Podpovrchový bubbler RWS instalujte do úrovně s terénem Minimalizace šoku rostliny z přesazení tím, že je zaléván kořenový bal i sousedící půda. Cirkulace kyslíku a vody podporují zdravý růst rostliny Lze připojit k sekčnímu PE potrubí, nebo k potrubí ze sortimentu mikrozávlah. Pevná konstrukce tubusu RWS rozmisťujte kolem kořenového balu rovnoměrně PŘÍSLUŠENSTVÍ RWS-SOCK Obal určený pro RWS RWS-SOCK je vytvořen pro instalaci na RWS-BGX. Je určen pro instalaci do půdy s vysokým obsahem písku a pomáhá proti vniknutí jemných částí do tubusu. ROZMĚRY Výška: 91,4 cm Průměr: 10,2 cm Pískový obal je použit jako obal přes RWS-BGX Obal je vyroben z PP Pomáhá proti vniknutí jemných částí do tubusu. MODEL RWS-SOCK (Č/V: A22435): obal určený pro RWS 34 The Intelligent Use of Water.

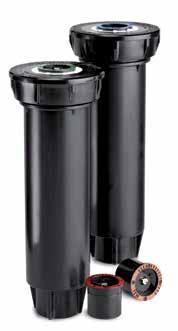

35 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PRVKY PRO MIKROZÁVLAHU ÚVOD ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Rotační postřikovače ROTAČNÍ POSTŘIKOVAČE VENTILY SAM RD1800 US-200 US-400 PA-8S 1400 Použití Trávníky Svahy Pokryvné rostliny/ keře Vysoký tlak v systému Nízký tlak v systému Velký vliv větru Znečištěná voda * doplňkově zpětný ventil Trysky Použití Trávníky Svahy Úzké pásy Malé plochy Půdopokryvné rostliny Vysoká rovnoměrnost Velký vliv větru Vysoký tlak v systému R-VAN Nejlepší Pevná výseč Standard ŘADA UNI-SPRAY...36 ŘADA ŘADA RD TRYSKY ŘADY R-VAN...40 ROTAČNÍ TRYSKY HE-VAN ŘADA TRYSEK S NASTAVITELNOU VELIKOSTÍ VÝSEČE (VAN) ŘADA U-TRYSEK...44 HE-VAN Nejlepší VAN Standard U-trysky Lepší * * Rotační trysky Trysky s nastavitelnou výsečí Trysky s pevně nastavenou výsečí SQ-trysky Standard MPR Standard POKROČILÁ TECHNOLOGIE VÝROBY TRYSEK ZAJIŠŤUJE VYNIKAJÍCÍ DISTRIBUCI VODY...44 ŘADA TRYSEK MPR...45 ŘADA SB...46 SPX-FLEX...46 ŘADA PA-8S EXT OVLÁDACÍ JEDNOTKY PORADENSTVÍ RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ JEDNOTKY 35

36 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA UNI-SPRAY Výsuvné rozprašovací postřikovače ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Univerzální výsuvné rozprašovací postřikovače jsou vhodné pro závlahu malých travnatých ploch, květinových záhonů a keřů. Z továrny předinstalované trysky VAN s plynule nastavitelnou výsečí, mimo US-400 Mohou do nich být osazeny kterékoliv trysky řady MPR, U a VAN včetně řady pro keře Dva modely s různými výškami výsuvu výsuvníku Funkce Ratcheting umožňuje jednoduché nastavení směru postřiku Tlakem vody aktivované těsnění výsuvníku Silná ocelová vratná pružina Šroub regulace průtoku a dostřiku Filtr pod tryskou Lze doplnit zpětným ventilem SAM, který udrží převýšení až 1,5 m Tlak: 1,0 až 2,1 baru Spon: 2,1 až 5,5 m US-400 (Č/V: P40000): výška výsuvu 10,2 cm US-408HE (Č/V: P40008) : Výsuvná výška: 10 cm (4 ) s předinstalovanou tryskou 8-HE-VAN US-410HE (Č/V : P40010) : Výsuvná výška: 10 cm (4 ) s předinstalovanou tryskou 10-HE-VAN US-412HE (Č/V : P40012) : Výsuvná výška: 10 cm (4 ) s předinstalovanou tryskou 12-HE-VAN US-415HE (Č/V: P40015) : Výsuvná výška: 10 cm (4 ) s předinstalovanou tryskou 15-HE-VAN US-418RN (Č/V: P40118) : Výsuvná výška: 10 cm (4 ) s předinstalovanou tryskou RVAN18 US-424RN (Č/V: P40124) : Výsuvná výška: 10 cm (4 ) s předinstalovanou tryskou RVAN1724 DOPLŇKY US-SAM-KIT (Č/V: P90000): zpětný ventil, který zabrání vytékání zbytkové vody níže položenými postřikovači na sekci PA-8S (Č/V: A16501): plastový adapter pro připojení postřikovačů a trysek na ½ vnější závit UNI-Spray MPR s ½ (15/21) vnějším závitem 1800-EXT (Č/V: A44500): plastový nástavec na výsuvník, který prodlouží výsuv o 16,5 cm ROZMĚRY ½ vnitřní připojovací závit Viditelný průměr v terénu: 3,2 cm Výška postřikovače: - US-200: 9,6 cm - US-400: 15 cm Výška výsuvu: - US-200: 5,1 cm - US-400: 10,2 cm US-215 (Č/V: P ): s tryskou 15-VAN US-410 (Č/V: P40010): s tryskou 10-VAN US-412 (Č/V: P40012): s tryskou 12-VAN US-415 (Č/V: P40015): s tryskou 15-VAN US-418 (Č/V: P41018): s tryskou 18-VAN PARAMETRY Řada 10-VAN 50% 50% Tryska bar m m 3 /h mm/h mm/h 360 1,0 2,1 0, ,5 2,4 0, ,0 2,7 0, ,1 3,1 0, ,0 2,1 0, ,5 2,4 0, ,0 2,7 0, ,1 3,1 0, ,0 2,1 0, ,5 2,4 0, ,0 2,7 0, ,1 3,1 0, ,0 2,1 0, ,5 2,4 0, ,0 2,7 0, ,1 3,1 0, Jak objednat US Model UNI-Spray Výška postřikovače 4 (10,2 cm) Typ trysky VAN tryska s nastavitelnou výsečí Řada 12-VAN Řada 15-VAN Řada 18-VAN Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h 360 1,0 2,7 0, ,0 3,4 0, ,0 4,3 0, ,5 3,2 0, ,5 3,9 0, ,5 4,8 1, ,0 3,6 0, ,0 4,5 0, ,0 5,4 1, ,1 3,7 0, ,1 4,6 0, ,1 5,5 1, ,0 2,7 0, ,0 3,4 0, ,0 4,3 0, ,5 3,2 0, ,5 3,9 0, ,5 4,8 0, ,0 3,6 0, ,0 4,5 0, ,0 5,4 0, ,1 3,7 0, ,1 4,6 0, ,1 5,5 0, ,0 2,7 0, ,0 3,4 0, ,0 4,3 0, ,5 3,2 0, ,5 3,9 0, ,5 4,8 0, ,0 3,6 0, ,0 4,5 0, ,0 5,4 0, ,1 3,7 0, ,1 4,6 0, ,1 5,5 0, ,0 2,7 0, ,0 3,4 0, ,0 4,3 0, ,5 3,2 0, ,5 3,9 0, ,5 4,8 0, ,0 3,6 0, ,0 4,5 0, ,0 5,4 0, ,1 3,7 0, ,1 4,6 0, ,1 5,5 0, Řady HE-VAN a R-VAN najdete na stranách 40 a The Intelligent Use of Water.

37 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA 1800 Výsuvné rozprašovací postřikovače - nejprodávanější rozprašovací postřikovač již 30 let! 1802/ 1803/ 1804/ 1806/ 1812: malé trávníkové plochy, květinové záhony, keře 1804-SAM/ 1806-SAM/ 1812-SAM: trávníkové plochy a záhony ve svazích, nebo na plochách s měnícím se sklonem terénu 1804-SAM-PRS/ 1806-SAM-PRS/ SAM- PRS: trávníkové plochy a záhony ve svazích, nebo na plochách s měnícím se sklonem terénu nebo tlaku nebo na plochách vystavených nebezpečí vandalizmu Trysky MPR (s vyrovnanou srážkovou výškou) 5 modelů s různou výškou výsuvu Funkce Ratcheting umožňující snadné nastavení směru postřiku Výborné tlakem aktivované víceúčelové stírací těsnění výsuvníku Odolná ocelová vratná pružina Šroub regulace průtoku a dostřiku Velký výběr trysek (tvar paprsku, velikost úhlu výstupu paprsku a dostřik) Filtr pod tryskou (dodáván s tryskou) ½ boční připojovací vnitřní závit u modelů 1806 a 1812 U modelů 1804-SAM, 1806-SAM, 1812-SAM vestavěný zpětný ventil SAM, který udrží převýšení až 4,2 m Dodáván s proplachovací zátkou, která chrání proti vnikání nečistot do postřikovače při instalaci, s vyjímkou postřikovače 1803 s předinstalovanou tryskou 15VAN Zpětný ventil Seal-A-Matic (SAM) brání vytékání zbytkové vody postřikovačem. Tlak: 1,0 až 2,1 baru Spon: 0,6 až 5,5 m Obtok výsuvníku: 0,0 m 3 /h při tlaku 0,6 baru a větším, jinak 0,02 m 3 /h ROZMĚRY ½ vnitřní spodní připojovací závit Viditelný průměr v terénu: 5,7 cm Výška postřikovače: : 10,0 cm : 15,0 cm : 24,0 cm : 40,0 cm Výška výsuvu: : 5,0 cm : 10,0 cm : 15,0 cm : 30,0 cm DOPLŇKY PA-8S (Č/V: A16501): plastový adapter pro připojení postřikovačů a trysek na ½ vnější závit 1800-EXT (Č/V: A44500): plastový nástavec na výsuvník, který prodlouží výsuv o 16,5 cm ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY 1802 (Č/V: A44020) 1804 Č/V: A44120)/1804-SAM (P/N: A43905) 1806 (Č/V: A44205)/1806-SAM (P/N: A43912) 1812 (Č/V: A44305)/1812-SAM (P/N: A43930) Jak objednat Bez zpětného ventilu SAM SAM SAM-PRS Volitelné součásti postřikovače zpětný ventil a regulátor tlaku Model (10,2 cm) výška výsunu Se zpětným ventilem SAM 37

38 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA RD1800 Rozprašovací postřikovače 4", 6", 12" (10 cm, 15 cm, 30 cm) ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY - Nové patentované těsnění Triple-Blade vyváženě umožňuje oplach výsuvníku při vysouvání a zasouvání do pouzdra postřikovače, čímž poskytuje proplach a odstranění nečistot a zajišťuje správnou funkci ve všech půdních podmínkách. - Unikátní kapsy na nečistoty v pouzdře postřikovače zabraňují cirkulaci nečistot a případnému poškození pouzdra. Součásti postřikovače odolávají korozi, způsobené případným použitím recyklované vody obsahující chlor. RD-12-S-P30-F (Č/V: A37321): výška výsuvu 30 cm, vestavěný SAM, PRS (2,1baru) a funkce Flow Shield. ROZMĚRY ½ (15/21) BSP vnitřní závit Exkluzivní technologie Flow-Shield Signalizační proud vody Řada RD1800 SAM PR: Obsahuje všechny funkce řad RD1800 SAM a PRS. Splňuje požadavky na závlahu ploch bez ohledu na změny převýšení nebo tlaku vody. Řada RD1800 Flow-Shield : Postřikovač je vybaven protivandalní funkcí, kdy při odcizení, nebo useknutí trysky stříká do výšky z postřikovače tenký paprsek vody viditelný až z 5 m. Řada RD1800 pro nepitnou vodu: Představuje alternativu pro nacvakávací krytky a lisované růžové kryty. Jasně čitelné nápisy v angličtině DO NOT DRINK a španělštině NO BEBA a mezinárodní symbol nepitné vody. Řada RD1800 Patentovaný regulátor tlaku Vyztužený ratcheting mechanizmus Zpětný ventil Seal-A-Matic (SAM) Patentované těsnění Triple- Blade Jedinečné kapsy na nečistoty Provozní parametry Tlak: 1,0 až 6,9 barů Specifikace Funkce SAM: podrží až 3,0 m převýšení; (0,3 baru) Oplach: modely SAM: 0 při 1,0 baru nebo vyšším; jinak 0,1 m 3 /h Všechny ostatní modely: 0 při 0,7 baru nebo vyšším; jinak 0,1 m 3 /h Model SAM-PRS: regulace tlaku na trysce na průměrných 2,1baru se vstupním tlakem až 6,9 baru Boční připojení pouze na modelech bez Seal-A-Matic (SAM) Standardní kryt Kryt při použití nepitné vody Jak objednat RD-04-S-P30-F (Č/V: A37441): výška výsuvu 10 cm, vestavěný SAM, PRS(2,1baru) a funkce Flow Shield. RD-04-S-P45-F (Č/V: A37441): výška výsuvu 10 cm, vestavěný SAM, PRS(3,1baru) a funkce Flow Shield. RD-06-S-P30-F (Č/V: A37361): výška výsuvu 15 cm, vestavěný SAM, PRS (2,1baru) a funkce Flow Shield. RD-XX - X 04 (10 cm) 06 (15 cm) 12 (30 cm) P30-F (2.1 bar) P45-F (3.1 bar) Viz specifikace u jednotlivých trysek rotary, U-řady, MPR, VAN, HE-VAN a SQ. 38 The Intelligent Use of Water.

39 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Co je tryska s vysokou účinností? Běžné trysky Nerovnoměrná závlaha Při používání běžných trysek se může stát, že některé části trávníku nejsou zavlažované vůbec, jiné příliš. Velká část vody může přijít nazmar kvůli odpařování/přetlakování trysky a přestřiku ploch. Vysoká nebo nízká srážková výška? Trysky s nízkou srážkovou výškou Trysky s nízkou srážkovou výškou se nejlépe hodí do oblastí se svažitou nebo zhutnělou půdou, kde zabraňují stékání vody. Nízká srážková výška pak znamená nastavení delší doby závlahy. ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Trysky s vysokou účinností Rovnoměrná závlaha Trysky s vysokou účinností zaručují lepší pokrytí. Lepší pokrytí znamená kratší dobu závlahy při současném zachování zdravějšího trávníku. Kratší doba závlahy pak znamená, že ušetříte až 25 % vody oproti běžným tryskám. Trysky s vysokou účinností Rain Bird jsou navrženy i tak, aby tvořily větší kapky vody. Při postřiku pak nedochází k odnášení vody větrem. Trysky s vysokou srážkovou výškou Trysky s vysokou srážkovou výškou se nejvíce hodí pro postřik s krátkým dostřikem a tam, kde je doba závlahy regulovaná městskými vyhláškami. Nízká srážková výška Vysoká srážková výška Rotační trysky s vysokou účinností Trysky s vysokou účinností Standardní trysky R-VAN Rotary HE-VAN U-Series VAN MPR a SQ Nastavitelná výseč Pevně nastavená výseč Nastavitelná výseč Pevně nastavená výseč Nastavitelná výseč Pevně nastavená výseč 39

40 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY TRYSKY ŘADY R-VAN Rotační trysky s nastavitelnou výsečí umožňují rychlé manuální nastavení výseče i poloměru dostřiku. ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY K nastavení výseče nejsou zapotřebí žádné speciální nástroje. Nízká srážková výška omezuje povrchový odtok a nebezpečí eroze. Vysoká rovnoměrnost závlahy, razantní, paprsky s vysokou odolností proti větru a optimální velikost kapek zajišťují efektivní provoz i v nepříznivých podmínkách. - Výseč nastavitelná v rozmezí od 45 do Optimální množství vody trysky R-Van zajišťují dokonalou vyváženost mezi rychlostí aplikace a infiltrační schopností půdy. - Barevné odlišení jednotlivých modelů. - Kompatibilní se všemi těly rozprašovacích postřikovačů Rain Bird a širokou škálou adaptérů. - Při osazení rotačními tryskami Rain Bird MPR řady 5000 v sekci umožňuje rovnoměrnou srážkovou výšku při sponech 4,0 10,7 m. - Záruka 3 roky PROVOZNÍ PARAMETRY Tlak: 2,1 až 3,8 baru Doporučený pracovní tlak: 3,1 baru Spon postřikovačů: 4 7,3 m Nastavení : Výseč i dostřik nastavujte vždy za provozu. R-VAN14 (Č/V: A84659) - Rotační deflektor, modrý - Poloměr dostřiku 2,4 4,6 m - Nastavení výseče 45 až 270 R-VAN1318 (Č/V: A84660) - Rotační deflektor, černý - Poloměr dostřiku 4,0 5,5 m - Nastavení výseče 45 až 270 R-VAN1724 (Č/V: A84663) - Rotační deflektor, žlutý - Poloměr dostřiku 5,2 7,3 m - Nastavení výseče 45 až 270 Poznámky: - Jednořadá aplikace se nedoporučuje. - Nedoporučujeme provozovat při poloměru menším než stanovené minimum (dle modelu). - Údaje o provozních parametrech byly odvozeny ze zkoušek, prováděných podle norem ASABE; ASABE S PARAMETRY R-VAN 18 Nastavení výseče Nastavení dostřiku Propláchnutí nečistot R-VAN 14 Tryska bar m m 3 /h mm/h mm/h 2,1 4,0 0, ,4 4,0 0, ,8 4,3 0, ,1 4,3 0, ,4 4,6 0, ,8 4,6 0, ,1 4,0 0, ,4 4,0 0, ,8 4,3 0, ,1 4,3 0, ,4 4,6 0, ,8 4,6 0, ,1 4,0 0, ,4 4,0 0, ,8 4,3 0, ,1 4,3 0, ,4 4,6 0, ,8 4,6 0, R-VAN 1724 Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h 2,1 4,9 0, ,1 6,4 0, ,4 4,9 0, ,4 6,7 0, ,8 5,2 0, ,8 7,0 0, ,1 5,5 0, ,1 7,3 0, ,4 5,5 0, ,4 7,3 0, ,8 5,5 0, ,8 7,3 0, ,1 4,9 0, ,1 6,4 0, ,4 4,9 0, ,4 6,7 0, ,8 5,2 0, ,8 7,0 0, ,1 5,5 0, ,1 7,3 0, ,4 5,5 0, ,4 7,3 0, ,8 5,5 0, ,8 7,3 0, ,1 4,9 0, ,1 6,4 0, ,4 4,9 0, ,4 6,7 0, ,8 5,2 0, ,8 7,0 0, ,1 5,5 0, ,1 7,3 0, ,4 5,5 0, ,4 7,3 0, ,8 5,5 0, ,8 7,3 0, % 50% Poznámka: Rotační trysky byly testovány na výsuvných postřikovačích o výsuvu 10 cm. Výkonové parametry byly měřeny za bezvětří. 40 The Intelligent Use of Water.

41 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ROTAČNÍ TRYSKY Paprskové rotační trysky pro řadu 1800 rozprašovacích postřikovačů Omezují složitost systému a jeho cenu! Rotační trysky Rain Bird poskytují velmi kvalitní distribuci v rozsahu dostřiků od 4m do 7,6 m. Průtokově jsou trysky sladěny s rotačními postřikovači řady 5000Plus MPR a poskytují tak zatím nepřekonanou flexibilitu při navrhování zavlažovacího systému. Nízká srážková výška (15,2mm/h) omezuje povrchový odtok a erozi Multi-paprskové trysky s rovnoměrnou distribucí v celém rozsahu dostřiků Srážková výška 15,2 mm/h je sladěna s rotory 5000Plus MPR, to umožňuje instalovat rotační trysky společně s rotory 5000Plus MPR společně v jedné sekci. Díky až o 60% nižší spotřebě vody v porovnání s rozprašovacími postřikovači a dostřikům od 4 m do 7,6 m lze rotační trysky s výhodou použít pro řešení problémů u systémů s příliš velkým sponem, nízkým tlakem nebo s málo kapacitním zdrojem. Nízká srážková výška (15,2 mm/h) výrazně snižuje povrchový odtok a nebezpečí eroze. Velmi kvalitní distribuce vody v širokém rozsahu pracovních tlaků od 2,1 do 3,8 baru, bez nebezpečí mlžení. Funkce regulace dostřiku umožňuje zkrácení dostřiku na 4,0 m (u typu RN-13-18) resp. 5,2 m (u typu RN-17-25) pro přesnější přizpůsobení dostřiků tvaru pozemků. Určeno pro postřikovače řady 1800, lze použít i na řadě UNI Spray 3 roky záruka Rozsah tlaku: 2,1 až 3,8 baru Doporučený spon: 4 m až 7,6 m PARAMETRY Řada R1318 Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h 1,4 4,0 0, ,4 5,2 0, ,7 4,3 0, ,7 5,8 0, ,1 4,8 0, ,1 6,4 0, ,4 5 0, ,4 6,7 0, ,8 5,2 0, ,8 6,9 0, ,1 5,4 0, ,1 7,1 0, ,4 5,5 0, ,4 7,3 0, ,8 5,6 0, ,8 7,4 0, % 50% Řada R1724 Pozn.: Rotační trysky testovány na 10cm výsuvníku. Výkonové parametry při nulovém vlivu větru. ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY R13-18F (Č/V: A84545): 5,5 m, plnokruhový model běžné rozprašovací trysky rotační trysky R17-24F (Č/V: A84560): 7,4 m plnokruhový model boční plocha 15x60 m zadní plocha 20x40 m boční plocha 15x45 m boční plocha 15x60 m zadní plocha 20x40 m boční plocha 15x45 m přední plocha 20x60 m přední plocha 20x60 m nutnost 6-ti sekcí nutnost pouze 3 sekcí 41

42 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY HE-VAN První tryska VAN s vysokou účinností na světě ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Díky možnosti nastavení velikosti postřikované výseče v plném rozsahu 0 do 360 budete moci efektivně zavlažovat území jakéhokoli tvaru, přičemž ušetříte nejen čas, ale budete muset skladovat i méně typů trysek. Trysky řady HE-VAN dosahují větší než 70% průměrné rovnoměrnosti závlahové dávky (DULQ) což představuje 40% zlepšení v porovnání ke stávajícím nastavitelným tryskám na trhu. Srážkové výšky odpovídají srážkovým výškám trysek řady MPR a U Rain Bird - Snadné nastavení velikosti postřikované výseče v rozsahu 0 až 360 jednoduchým otočením středové objímky, čímž dojde ke zvětšení či zmenšení výseče. - ExactEdge odstraňuje nepřesnosti při nastavování velikosti postřikované výseče. Když se při otáčení trysky dostanete na požadované nastavení, ucítíte zajištění trysky na pozici, takže pokaždé dosáhnete stejné hrany postřikované výseče. - Patentovaná technologie Flow Control Technology zajišťuje kvalitnější zavlažování v těsné blízkosti postřikovače a rovnoměrnou distribuci vody v celém rozsahu postřikované výseče. - Silnější proud a větší kapky zajišťují větší odolnost paprsku proti větru. - Srážkové výšky odpovídají srážkovým výškám u trysek řady MPR a U Rain Bird. - Silný horní deflektor minimalizuje možné poškození trysky vzniklé normálním opotřebením. - Regulační šroubek z nerezové oceli pro možnost regulace průtoku a poloměru dostřiku; možnost až 25% stažení dostřiku. - Vhodné pro všechny rozprašovací postřikovače řady 1800 a řady UNI- Spray značky Rain Bird a keřové adaptéry Shrub Adapters Rain Bird HE-VAN-8 (Č/V: HE0801): 24 úhel vzestupu paprsku HE-VAN-10 (Č/V: HE1001): 27 úhel vzestupu paprsku Řada 8-HE-VAN Tryska bar m m 3 /h mm/h mm/h 360 Arc 1,0 1,5 0, ,4 1,8 0, ,7 2,1 0, ,1 2,4 0, Arc 1,0 1,5 0, ,4 1,8 0, ,7 2,1 0, ,1 2,4 0, Arc 1,0 1,5 0, ,4 1,8 0, ,7 2,1 0, ,1 2,4 0, Arc 1,0 1,5 0, ,4 1,8 0, ,7 2,1 0, ,1 2,4 0, HE-VAN-12 (Č/V: HE1201): 23 úhel vzestupu paprsku HE-VAN-15 (Č/V: HE1501): 25 úhel vzestupu paprsku Řada 10-HE-VAN Tryska bar m m 3 /h mm/h mm/h 360 Arc 1,0 2,1 0, ,4 2,4 0, ,7 2,7 0, ,1 3,0 0, Arc 1,0 2,4 0, ,4 2,7 0, ,7 2, ,1 3,0 0, Arc 1,0 2,1 0, ,4 2,4 0, ,7 2,7 0, ,1 3,0 0, Arc 1,0 2,1 0, ,4 2,4 0, ,7 2,7 0, ,1 3,0 0, Tlak: 1 2,1 baru Koeficienty účinnosti trysek řady HE-VAN Rain Bird Trysky řady HE-VAN Rain Bird dosahují ukazatel DULQ průměrně 70% (rovnoměrnost rozložení závlahové dávky) což představuje více než 40% zlepšení v porovnání se stávajícími nastavitelnými tryskami na trhu. Trysky řady HE-VAN Rain Bird mají koeficient rovnoměrnosti distribuce závlahové vody (SC) 1,6, což je o 35 % méně (lepší) než má normální nastavitelná rozprašovací tryska. Řada 12-HE-VAN Řada 15-HE-VAN Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h 360 Arc 1,0 2,7 0, Arc 1,0 3,3 0, ,4 3,0 0, ,4 3,6 0, ,7 3,3 0, ,7 4,2 0, ,1 3,7 0, ,1 4,6 0, Arc 1,0 2,7 0, Arc 1,0 3,3 0, ,4 3,0 0, ,4 3,6 0, ,7 3,3 0, ,7 4,2 0, ,1 3,7 0, ,1 4,6 0, Arc 1,0 2,7 0, Arc 1,0 3,3 0, ,4 3,0 0, ,4 3,6 0, ,7 3,3 0, ,7 4,2 0, ,1 3,7 0, ,1 4,6 0, Arc 1,0 2,7 0, Arc 1,0 3,3 0, ,4 3,0 0, ,4 3,6 0, ,7 3,3 0, ,7 4,2 0, ,1 3,7 0, ,1 4,6 0, The Intelligent Use of Water.

43 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA TRYSEK S NASTAVITELNOU VELIKOSTÍ VÝSEČE (VAN) Nastavitelné trysky do postřikovačů řady 1800 / UNI-Spray Maximální úspora času a urychlení instalace Tyto trysky jsou ideální pro zavlažování nepravidelných ploch s trávníkem nebo keři, protože u nich lze snadno zvětšit nebo zmenšit velikost zavlažovací výseče. Barevně rozlišeny pro snadnou identifikaci dostřiku a úhlu Snadné nastavení velikosti postřikované výseče v rozsahu 0 až 330 u trysek 4, 6 a 8-VAN a 0 až 360 u trysek 10, 12, 15 a 18-VAN Tlak: 1 až 2,1 baru* Spon: 0,9 až 5,5 m Řada 4-VAN (Č/V: P10004): 0 úhel vzestupu paprsku Řada 6-VAN (Č/V: P10006): 0 úhel vzestupu paprsku Řada 8-VAN (Č/V: P10008): 5 úhel vzestupu paprsku Řada 10-VAN (Č/V: P ): 10 úhel vzestupu paprsku Řada 12-VAN (Č/V: P ): 15 úhel vzestupu paprsku Řada 15-VAN (Č/V: P ): 23 úhel vzestupu paprsku Řada 18-VAN (Č/V: P10018): 26 úhel vzestupu paprsku ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PARAMETRY Řada 4-VAN Řada 6-VAN Řada 8-VAN Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h 330 1,0 0,9 0, ,0 1,2 0, ,0 1,8 0, ,5 1,0 0, ,5 1,5 0, ,5 2,1 0, ,0 1,2 0, ,0 1,8 0, ,0 2,3 0, ,1 1,2 0, ,1 1,8 0, ,1 2,4 0, ,0 0,9 0, ,0 1,2 0, ,0 1,8 0, ,5 1,0 0, ,5 1,5 0, ,5 2,1 0, ,0 1,2 0, ,0 1,8 0, ,0 2,3 0, ,1 1,2 0, ,1 1,8 0, ,1 2,4 0, ,0 0,9 0, ,0 1,2 0, ,0 1,8 0, ,5 1,0 0, ,5 1,5 0, ,5 2,1 0, ,0 1,2 0, ,0 1,8 0, ,0 2,3 0, ,1 1,2 0, ,1 1,8 0, ,1 2,4 0, ,0 0,9 0, ,0 1,2 0, ,0 1,8 0, ,5 1,0 0, ,5 1,5 0, ,5 2,1 0, ,0 1,2 0, ,0 1,8 0, ,0 2,3 0, ,1 1,2 0, ,1 1,8 0, ,1 2,4 0, Poznámka: u trysek řady 4-VAN, 6-VAN a 8-VAN může být pro dosažení uvedených katalogových maximálních hodnot nutné pootočení šroubkem regulace dostřiku. Řada 10-VAN Řada12-VAN Řada15-VAN Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h 360 1,0 2,1 0, ,0 2,7 0, ,0 3,4 0, ,5 2,4 0, ,5 3,2 0, ,5 3,9 0, ,0 2,7 0, ,0 3,6 0, ,0 4,5 0, ,1 3,1 0, ,1 3,7 0, ,1 4,6 0, ,0 2,1 0, ,0 2,7 0, ,0 3,4 0, ,5 2,4 0, ,5 3,2 0, ,5 3,9 0, ,0 2,7 0, ,0 3,6 0, ,0 4,5 0, ,1 3,1 0, ,1 3,7 0, ,1 4,6 0, ,0 2,1 0, ,0 2,7 0, ,0 3,4 0, ,5 2,4 0, ,5 3,2 0, ,5 3,9 0, ,0 2,7 0, ,0 3,6 0, ,0 4,5 0, ,1 3,1 0, ,1 3,7 0, ,1 4,6 0, ,0 2,1 0, ,0 2,7 0, ,0 3,4 0, ,5 2,4 0, ,5 3,2 0, ,5 3,9 0, ,0 2,7 0, ,0 3,6 0, ,0 4,5 0, ,1 3,1 0, ,1 3,7 0, ,1 4,6 0, Řada 18-VAN Tryska bar m m 3 /h mm/h mm/h 360 1,0 4,3 0, ,5 4,8 1, ,0 5,4 1, ,1 5,5 1, ,0 4,3 0, ,5 4,8 0, ,0 5,4 0, ,1 5,5 0, ,0 4,3 0, ,5 4,8 0, ,0 5,4 0, ,1 5,5 0, ,0 4,3 0, ,5 4,8 0, ,0 5,4 0, ,1 5,5 0, % 50% 43

44 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA U-TRYSEK Plastové trysky pro rozprašovací postřikovače řady 1800 Dva otvory pro dobrý postřik v blízkosti postřikovače a optimální distribuci vody ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Řada U- trysky jsou první plastové trysky s druhým otvorem pro postřik v těsné blízkosti postřikovače a vylepšenou distribucí vody. Jedná se o unikátní patentované řešení, které zkracuje dobu závlahy, šetří čas a peníze a zabraňuje zbytečnému plýtvání vodou. Barevně rozlišeny pro snadnou identifikaci dostřiku a úhlu Druhý otvor na trysce zajišťuje zavlažování v těsné blízkosti postřikovače, minimalizuje suchá místa u postřikovače Technologie Rain Curtain eliminuje výrazné rozdíly v distribuci vody a zlepšuje rovnoměrné pokrytí v celé ploše postřiku Nerezový šroubek regulace průtoku a dostřiku Hodí se ke všem Rain Bird adapterům pro postřikovače Vyrovnaná srážková výška mezi jednotlivými řadami trysek umožňuje flexibilitu při návrhu i instalaci Spolehlivé balení trysek do sáčků, které lze opakovaně zavírat, s oddělenými tryskami od filtrů Tlak: 1 až 2,1 baru* Spon: 2,7 až 4,6 m Řada U-8 (Č/V: U10320): 10 úhel vzestupu paprsku Řada U-8 (Č/V: U10310): 10 úhel vzestupu paprsku Řada U-8 (Č/V: U10315): 10 úhel vzestupu paprsku Řada U-10 (Č/V: U10220): 12 úhel vzestupu paprsku Řada U-10 (Č/V: U10210): 12 úhel vzestupu paprsku Řada U-10 (Č/V: U10215): 12 úhel vzestupu paprsku Řada U-12 (Č/V: U10120): 23 úhel vzestupu paprsku Řada U-12 (Č/V: U10110): 23 úhel vzestupu paprsku Řada U-12 (Č/V: U10115): 23 úhel vzestupu paprsku Řada U-15 (Č/V: U10020): 23 úhel vzestupu paprsku Řada U-15 (Č/V: U10010): 23 úhel vzestupu paprsku Řada U-15 (Č/V: U10015): 23 úhel vzestupu paprsku PARAMETRY Řada U-8: U-8F 1,0 1,5 0, ,5 1,9 0, ,0 2,3 0, ,1 2,4 0, U-8H 1,0 1,5 0, ,5 1,9 0, ,0 2,3 0, ,1 2,4 0, U-8Q 1,0 1,5 0, ,5 1,9 0, ,0 2,3 0, ,1 2,4 0, Řada U-12: U-12F 1,0 2,7 0, ,5 3,2 0, ,0 3,6 0, ,1 3,7 0, U-12H 1,0 2,7 0, ,5 3,2 0, ,0 3,6 0, ,1 3,7 0, U-12Q 1,0 2,7 0, ,5 3,2 0, ,0 3,6 0, ,1 3,7 0, Spolehlivé balení trysek do sáčků, které lze opakovaně zavírat, s oddělenými tryskami od filtrů. Řada U-10: Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h U-10F 1,0 2,1 0, ,5 2,4 0, ,0 3,0 0, ,1 3,1 0, U-10H 1,0 2,1 0, ,5 2,4 0, ,0 3,0 0, ,1 3,1 0, U-10Q 1,0 2,1 0, ,5 2,4 0, ,0 3,0 0, ,1 3,1 0, Řada U-15: Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h U-15F 1,0 3,4 0, ,5 3,9 0, ,0 4,5 0, ,1 4,6 0, U-15H 1,0 3,4 0, ,5 3,9 0, ,0 4,5 0, ,1 4,6 0, U-15Q 1,0 3,4 0, ,5 3,9 0, ,0 4,5 0, ,1 4,6 0, % 50% Pokročilá technologie výroby trysek zajišťuje vynikající distribuci vody Pokročilá technologie výroby trysek zajišťuje vynikající distribuci vody U trysky RAIN BIRD řady U je tvar paprsku vody tvořen ze dvou otvorů a vytváří souvislý proud. Výsledkem je omezení tvorby rozdílů v rozdělení vody a rovnoměrnější dávkování v blízkosti postřikovače. 44 The Intelligent Use of Water.

45 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA TRYSEK MPR Plastové trysky pro postřikovače řady UNI-Spray a 1800 MPR trysky s vyrovnanou srážkovou výškou umožňující flexibilní návrh Barevně rozlišeny pro snadnou identifikaci dostřiku a úhlu Šroub regulace průtoku a dostřiku Vyrovnaná srážková výška Snadno dostupný filtr umístěný pod tryskou, dodávaný s každou tryskou Tlak: 1 až 2,1 baru* Spon: 0,6 až 4,6 m Řada 15-MPR (Č/V: A47000): 30 úhel vzestupu paprsku Řada 15-MPR (Č/V: A47070): 30 úhel vzestupu paprsku Řada 15-MPR (Č/V: A47005): 30 úhel vzestupu paprsku Řada 15-MPR obdélníky (Č/V: A47006): 30 úhel vzestupu paprsku Řada 15-MPR obdélníky (Č/V: A47007): 30 úhel vzestupu paprsku Řada 15-MPR obdélníky (Č/V: A47034A): 30 úhel vzestupu paprsku PARAMETRY Řada 5-MPR Řada 8-MPR Řada 10-MPR Řada 15-MPR obdélníky (Č/V: A47033A): 30 úhel vzestupu paprsku Řada 15-MPR obdélníky (Č/V: A47008): 30 úhel vzestupu paprsku Řada 15-MPR obdélníky (Č/V: A47047): 30 úhel vzestupu paprsku Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h 5F 1,0 0,6 0, F 1,0 1,5 0, F 1,0 2,1 0, ,5 1,0 0, ,5 1,9 0, ,5 2,4 0, ,0 1,4 0, ,0 2,3 0, ,0 3,0 0, ,1 1,5 0, ,1 2,4 0, ,1 3,1 0, H 1,0 0,6 0, H 1,0 1,5 0, H 1,0 2,1 0, ,5 1,0 0, ,5 1,9 0, ,5 2,4 0, ,0 1,4 0, ,0 2,3 0, ,0 3,0 0, ,1 1,5 0, ,1 2,4 0, ,1 3,1 0, Q 1,0 0,6 0, Q 1,0 1,5 0, Q 1,0 2,1 0, ,5 1,0 0, ,5 1,9 0, ,5 2,4 0, ,0 1,4 0, ,0 2,3 0, ,0 3,0 0, ,1 1,5 0, ,1 2,4 0, ,1 3,1 0, ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Řada 12-MPR Řada 15-MPR Řada 15-MPR obdélníkové trysky Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h mm/h mm/h Tryska bar m m 3 /h 12F 1,0 2,7 0, F 1,0 3,4 0, EST 1,0 1,2 x 4,0 0,10 1,5 3,2 0, ,5 3,9 0, ,5 1,2 x 4,3 0,11 2,0 3,6 0, ,0 4,5 0, ,0 1,2 x 4,3 0,13 2,1 3,7 0, ,1 4,6 0, ,1 1,2 x 4,6 0,14 12H 1,0 2,7 0, H 1,0 3,4 0, CST 1,0 1,2 x 7,9 0,20 1,5 3,2 0, ,5 3,9 0, ,5 1,2 x 8,5 0,23 2,0 3,6 0, ,0 4,5 0, ,0 1,2 x 8,5 0,25 2,1 3,7 0, ,1 4,6 0, ,1 1,2 x 9,2 0,27 12Q 1,0 2,7 0, Q 1,0 3,4 0, RCS 1,0 0.8 x 3.2 0,08 1,5 3,2 0, ,5 3,9 0, ,5 1.0 x 3.9 0,09 2,0 3,6 0, ,0 4,5 0, ,0 1.2 x 4.5 0,11 2,1 3,7 0, ,1 4,6 0, ,1 1.2 x 4.6 0,11 15LCS 1,0 0.8 x 3.2 0,08 1,5 1.0 x 3.9 0,09 2,0 1.2 x 4.5 0,11 2,1 1.2 x 4.6 0,11 15SST 1,0 1,2 x 7,9 0,20 1,5 1,2 x 8,5 0,23 2,0 1,2 x 8,5 0,25 2,1 1,2 x 9,2 0,27 9SST 1,0 2,7 x 4,9 0,30 1,5 2,7 x 4,9 0,33 2,0 2,7 x 5,5 0,36 2,1 2,7 x 5,5 0,39 Řada 5-MPR (Č/V: A47086): 5 úhel vzestupu paprsku Řada 5-MPR (Č/V: A47083): 5 úhel vzestupu paprsku Řada 5-MPR (Č/V: A47084): 5 úhel vzestupu paprsku Řada 8-MPR (Č/V: A ): 10 úhel vzestupu paprsku Řada 8-MPR (Č/V: A ): 10 úhel vzestupu paprsku Řada 8-MPR (Č/V: A ): 10 úhel vzestupu paprsku Řada 10-MPR (Č/V: A47015): 15 úhel vzestupu paprsku Řada 10-MPR (Č/V: A47016): 15 úhel vzestupu paprsku Řada 10-MPR (Č/V: A47017): 15 úhel vzestupu paprsku Řada 15-MPR obdélníkové trysky Čtvercový spon na dostřik W = šířka postřikované plochy L = délka postřikované plochy Řada 12-MPR (Č/V: A47009): 30 úhel vzestupu paprsku Řada 12-MPR (Č/V: A47012): 30 úhel vzestupu paprsku Řada 12-MPR (Č/V: A47014): 30 úhel vzestupu paprsku Poznámka: nedoporučuje se snížení dostřiku o více než 25% z normálního dostřiku 50% 50% Díky funkci MPR (vyrovnaná srážková výška) je pokrytí postřikem spolehlivě rovnoměrné v plné řadě dostřiků i tvarů výseče a tím je nutno spotřebovat nižší množství vody. 45

46 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA SB Hadicové spojky SBA-050 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY Spolu s flexibilním potrubím tvoří pružnou přípojku. Pružné připojení je vhodné pro přenesení případného zatížení výsuvných postřikovačů způsobeného například vozidlem, sekačkou atd. Také tam, kde se obtížně provádějí výkopy blízko zdí, obrubníků, chodníků a plotů. Výběr ze 6ti modelů Nástrčná koncovka umožňuje nastrčení do potrubí bez použití nástrojů. Jednoduše se tvarovka kroutivým pohybem nastrčí a zarazí pouze silou ruky. Důležité: nepoužívejte žádné mazadlo (tuk, mýdlo, olej, atd.) Pracovní tlak vody: do 5,5 baru SB-CPLG SBE-050 SBE-050 (Č/V: A46010): ½ (15/21) vnější závit x nástrčné kolínko SBA-050 (Č/V: A46003): ½ (15/21) vnější závit x nástrčná přímá spojka SBE-075 (Č/V: A46011):¾"(20/27) vnější závit x nástrčné kolínko SB-TEE (Č/V: A46004): nástrčný T-kus SB-CPLG (Č/V: A46006): nástrčná přímá spojka SB-TEE SBE-075 SPX-FLEX Flexibilní potrubí Pružné potrubí absorbuje veškeré zatížení výsuvných postřikovačů od přejíždějící techniky, sekaček, apod., které by jinak poškodilo postřikovač nebo potrubí. Jednoduchost: Naprostá jedinečnost materiálu poskytuje nedostižnou flexibilitu a zároveň lepší odolnost vůči kroutícím silám. To vše zaručuje efektivní, rychlou instalaci. Spolehlivost: Nástrčné spojky drží lépe než jakákoliv jiná pružná spojka. Odolnost: SPX-FLEX flexibilní potrubí bylo navrženo tak, že vydrží vysoký tlak. Jednoduchá instalace zaručuje nejspolehlivější spojení. K dostání v několika délkách: 30 m Nízkohustotní lineární polyethylén. Nové, extra flexibilní provedení s vysokou odolností vůči překroucení. Barva: Černá se zelenými pruhy pro snadné rozlišení. Speciální balení: Cívka se nyní lépe odvíjí. Vnitřní průměr: 12,5 mm Minimální tloušťka stěny: 2,5 mm Maximální teplota a tlak: 43 C a 5,5 bar. SPX-FLEX30 (Č/V: A82060): cívka 30 m 46 The Intelligent Use of Water.

47 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ŘADA 1400 Plnokruhové bubblery s kompenzací tlaku Tyto bubblery s kompenzací tlaku jsou vhodné pro stromy, květiny a keře a tam, kde je požadováno malé výtokové množství vody. Tlaková kompenzace v rozsahu 1,5 až 6,2 baru Malá výtoková množství vody Není třeba žádné nastavování Součástí dodávky je filtr pod bubbler Odolná protierozní konstrukce z plastu a pryže Osazuje se na ½ (15/21) vnější závit Průtok: 0,06 až 0,46 m 3 /h Spon: 0,3 až 0,9 m Tlak: 1,4 až 6,2 baru ROZMĚRY ½ (15/21) vnitřní vstupní závit Výška: 2,5 cm Průměr bubbleru: 2,5 cm 1401 (Č/V: A16110): 0,06 m 3 /h 1402 (Č/V: A16120): 0,11 m 3 /h 1404 (Č/V: A16130): 0,23 m 3 /h 1408 (Č/V: A16140): 0,46 m 3 /h Modely Průtok l/h Tvar paprsku voda stéká dolů voda stéká dolů tvar deštníku tvar deštníku ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PA-8S Plastový adaptér pro trysky řady 1800 a UNI-Spray Používá se pro instalaci trysek řady 1800 a UNI-Spray na standardní ½ (15/21) závit. Umožňuje vložení filtru dodávaného s tryskou ½ (15/21) vnitřní vstupní závit Odolná antikorozní plastová konstrukce Výstupní závit odpovídá všem Rain Bird plastovým rozprašovacím tryskám MODEL PA-8S (Č/V: A16501) 1800-EXT Plastové nástavce na výsuvné postřikovače řady 1800 a UNI-Spray Nástavec přidá dalších 16,5 cm výsuvu postřikovače, což zabrání rozrušení postřikového paprsku vzrostlejší výsadbou. Provedení z pevného termoplastu Jednoduchá instalace. Není třeba žádných nástrojů Hodí se ke všem rozprašovacím postřikovačům a tryskám RAIN BIRD s vyjímkou bubblerů. Možnost prodloužení výsuvu postřikovače maximálně o dva nástavce. MODEL 1800-EXT (Č/V: A44500) 47

48 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY 48 The Intelligent Use of Water.

49 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PRVKY PRO MIKROZÁVLAHU ÚVOD ROTAČNÍ POSTŘIKOVAČE ROTAČNÍ POSTŘIKOVAČE VENTILY Produkty Zapouzdřená konstrukce Otevřená konstrukce Aplikace Trávník 4,5 až 9 m Trávník 7,5 až 15 m Trávník více než 15 m Zahrady Komerční plochy Vandalizmus/ plocha náchylná k poškození Svahy Sportovní plochy Tlaková regulece Větrnná oblast Vyšší tráva Řada 3500 VÝBĚR VÝSUVNÉHO POSTŘIKOVAČE...50 ŘADA ŘADA RAIN CURTAIN TRYSKY / 5000 PLUS / 5000 PLUS PRS TRYSKY...54 ŘADA MAXI-PAW ŘADA SB...56 SPX-FLEX...56 VÝBĚR VÝSUVNÉHO POSTŘIKOVAČE...57 ŘADA FALCON Řada 5000/5000 Plus Falcon A Maxi-Paw ŘADA ROTAČNÍ POSTŘIKOVAČE ŘADY ŘADA EAGLE 900/ XLR VODNÍ DĚLA PJ MAXI-BIRD BPJ...66 ŘADA LF...67 ŘADA LFX ŘADA RAIN BIRD SWING JOINTS OVLÁDACÍ JEDNOTKY PORADENSTVÍ RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ JEDNOTKY 49

50 ROTAČNÍ POSTŘIKOVAČE VÝBĚR VÝSUVNÉHO POSTŘIKOVAČE Řada se středním dostřikem Základním kriteriem výběru typu postřikovače je obvykle požadovaný poloměr dostřiku. Následující schéma Vám pomůže v základní orientaci mezi jednotlivými modely postřikovačů RAIN BIRD. Schéma ukazuje dostřiky postřikovačů bez vlivu větru v rozsahu: nejmenší tryska při nejnižším pracovním tlaku největší tryska při nejvyšším pracovním tlaku ROTAČNÍ POSTŘIKOVAČE 3 4 Průtok : 0,12 až 1,04 m 3 /h Tlak : 1,7 až 3,8 bar 4,6 / 10,7 m 3500 Průtok : 0,34 až 1,91 m 3 /h Tlak : 1,7 až 4,1 bar 6,7 / 13,7 m MAXI-PAW 5 Průtok : 0,17 až 2,19 m 3 /h Tlak : 1,7 až 4,5 bar 7,6 / 15,2 m 5000 / 5000 Plus / 5000 Plus PRS Řada Stejně jako u všech rotačních postřikovačů Rain Bird, řada postřikovačů 3500 používá technologii trysek Rain Curtain, čímž je dosahováno výsledků, které očekáváte, a to při rozumném hospodaření s vodou. Řada Jaká je nejspolehlivější kombinace z hlediska efektivního hospodaření s vodou? Použijte postřikovače 5000/ 5000 Plus se zpětným ventilem SAM, PRS a MPR tryskami. Ať už zůstanete u spolehlivých Rain Curtain trysek, nebo použijete trysky s vyrovnanou srážkovou výškou MPR, postřikovače řady 5000/ 5000 Plus vám umožní hospodařit s vodou moudře. Řada 5000 PRS - PRS ( vestavěná regulace tlaku) upravuje vstupní tlak do postřikovače na optimální hodnotu, čímž omezuje přetlakování postřikovače a mlžení trysky a v důsledku toho šetří vodu MPR trysky - MPR trysky řady postřikovačů 5000/5000Plus dodávají vodu na plochu postřikem s vyrovnanou srážkovou výškou v rozsahu dostřiků 7,6 až 10,7m. Tato funkce snižuje nebezpečí vzniku nedovlažených, nebo převlažených míst. 50 The Intelligent Use of Water.

51 ROTAČNÍ POSTŘIKOVAČE ŘADA 3500 Kompaktní rotační postřikovač se středním dostřikem pro aplikace soukromých zahrad i komerčních ploch. Trysky s technologií Rain Curtain poskytují rovnoměrnou dodávku vody po celé délce dostřiku, větší kapky pro vyšší odolnost proti odfouknutí větrem a jemný postřik v blízkosti postřikovače. To vše zaručuje zdravější zelený trávník při snížené spotřebě vody. Velké stírací těsnění výsuvníku zabraňuje podtékání postřikovače a omezuje vniku nečistot do vnitřku postřikovače. Velikost výseče nastavitelná svrchu postřikovače pouze pomocí plochého šroubováku 3 roky záruka dostřik: 4,6-10,7 m (s redukcí až 2,9 m) pracovní tlak: 1,7 3,8 baru průtok: 0,12 1,04 m 3 /h ½ vnitřní připojovací závit výseč: PC (Č/V: Y34001): výsečový a plnokruhový reverzní model v jednom 3504-РС-SAM (Č/V: Y34500): výsečový a plnokruhový model v jednom, plus zpětný ventil SAM 9 až 21 mm/h 1,7 až 3,8 baru 0,12 až 1,04 m 3 /h 2,0 až 17,4 l/min 10,2 cm 16,8 cm ½ (15/21) 2,9 cm ROTAČNÍ POSTŘIKOVAČE PARAMETRY Trysky řady 3504 n s Tlak Tryska Dostřik Průtok Průtok Srážková výška Srážková výška bary m m3 h l/m mm/h mm/h % 50% 3504-PC Vynikající rovnoměrnost dodávky vody na plochu Postřikovače řady 3500 s tryskami s technologií Rain Curtain jsou vyvinuty tak, že poskytují rovnoměrnou dodávku vody na zavlažované plochy a tím zajišťují zcela souvisle zelený trávník. Jak objednat PC - SAM Doplněk S=SAM zpětný ventil Výsečový model Model Výsuvný postřikovač řady 3504, s výškou výsuvu 4" (10 cm) 51

52 ROTAČNÍ POSTŘIKOVAČE ŘADA 5000 Nejspolehlivější a nejkvalitnější postřikovač ve své třídě na trhu. Vhodný pro aplikace soukromých, komerčních i veřejných ploch. 5 až 26 mm/h ROTAČNÍ POSTŘIKOVAČE Rozměrné stírací těsnění brání únikům a chrání vnitřní vybavení před nečistotami Trysky s technologií Rain Curtain poskytují rovnoměrnou dodávku vody po celé délce dostřiku, větší kapky pro vyšší odolnost proti odfouknutí větrem a jemný postřik v blízkosti postřikovače. To vše zaručuje zdravější zelený trávník při snížené spotřebě vody. Kvalita a spolehlivost je historicky prověřená miliony instalací. Samoproplachovací vstup pro nastavení výseče zabraňuje zanesení nečistotami. 5 let záruka JEDNOTLIVÝCH MODELŮ - Plus (PL) možnost uzavření postřikovače Úspora času při servisu, kdy při výměně trysek, nebo proplachu postřikovače není nutno běhat k ventilům, nebo ovládací jednotce - PRS (R) Vestavěný regulátor tlaku na 3,1baru snižuje účet za vodu, zajišťuje přesný průtok každým postřikovačem, umožňuje rovnoměrné dimenzování potrubí a zabraňuje mlžení trysek - SAM Seal-A-Matic zpětný ventil - (SS) nerezový výsuvník pomáhá proti poškození postřikovače vandalizmem na veřejných plochách (pro modely 4" a 6") - (NP) fialový vrch postřikovače pro nepitnou vodu Výsečový model (PC) v rozsahu Plnokruhový model (FC) pouze PC30 (Č/V: Y ): výsečový 5004PCSAM (Č/V: Y55007): výsečový, zpětný ventil SAM 5004PCR (Č/V: Y74007): výsečový, regulace tlaku 5004+FC (Č/V: Y45010): plnokruhový, možnost uzavření 5004+PC30 (Č/V: Y ): výsečový, předinstalovaná tryska PCSAM (Č/V: Y45650): 5004+PCSAM(P/ N:Y45650): výsečový, zpětný ventil SAM 5004+PCSAMRSS (Č/V: Y65750SS): výsečový, nerezový kryt výsuvníku, zpětný ventil SAM, PRS PC (Č/V: Y45800): výsečový 5006+PCSAMRSS (Č/V: Y65950SS): výsečový, nerezový kryt výsuvníku, zpětný ventil SAM 5012+PCSAMR (Č/V: Y66050): výsečový, SAM, PRS 5000 Plus TREE (P/N: Y04500) DOPLŇKY 5004 PLUS šroubovák Model 5000 (Č/V: Y05100) 5000 (PRS) 1,7 až 4,5 baru 0,17 až 2,19 m 3 /h 3,0 až 36,6 l/min 10,2 cm (4") 15,2 cm (6") 30,5 cm (12") 18,5 cm (4") 24,5 cm (6") 42,9 cm (12") 3/4" (20/27) 4.1 cm Řada 5000 Dostřik: 7,6 až 15,2 m Dostřik při stažení: až 5,7 m Pracovní tlak: 1,7-4,5 baru Průtok: 0,17-2,19 m 3 /h Úhel vzestupu paprsku: - Standardní Rain Curtain trysky: 25 - Rain Curtain trysky se sníženým úhlem: 10 ¾ vnitřní připojovací závit Rotortool Jak objednat DOPLŇKOVÉ TRYSKY MPR trysky usnadňující kombinování postřikovačů s různou velikostí výseče na jedné sekci. Pasují do Rain Bird 5000 / 5000 Plus / 5000 Plus PRS. Regulátor tlaku (PRS) PC- SAM - SS Model Plus Volba S=SAM Výseč «PC» výsečový «FC» plnokruhový 360 Volba Nerezový výsuvník Model Řada cm výška výsunu 52 The Intelligent Use of Water.

53 ROTAČNÍ POSTŘIKOVAČE 5000 RAIN CURTAIN TRYSKY RAIN CURTAIN TM Standardní úhel Rain Curtain trysky Parametry trysek řady 5000 Rain Curtain std. úhel n s Tlak Tryska Dostřik Průtok Průtok Srážková výška Srážková výška bary m m3 h l/m mm/h mm/h Nízký úhel Rain Curtain trysky Parametry trysek řady 5000 nízký úhel n s Tlak Tryska Dostřik Průtok Průtok Srážková výška Srážková výška bary m m3 h l/m mm/h mm/h LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA LA % 50% Instalujte osvědčenou trysku Rain Curtain TM 3 důvody vysoké účinnosti technologie Rain Curtain. Optimální velikost kapek pro skvělou distribuci a Efektivní pokrytí kolem postřikovače rovnoměrný postřik Pohled na trysku Rain Curtain zpředu Pohled na trysku Rain Curtain zezadu Dokonalá distribuce po celé ploše ROTAČNÍ POSTŘIKOVAČE Rain Curtain trysky zaručují větší a efektivnější kapky vodního proudu, které lépe odolávají větru, zásadně minimalizují mlžení a omezují vzdušnou evaporaci. Tato kompetitivní přednost zaručuje to, že potřebné závlahové množství vody se dostane na správné místo. Tato výhoda nám šetří čas, peníze a stejně důležité je i to, že šetříme cenným přírodním zdrojem-vodou. Přiměřené a účinné zavlažování těsně kolem postřikovače eliminuje nebezpečí suchých míst u postřikovače a zároveň zabrání splachování osiva. Široký sortiment trysek Rain Bird Rain Curtain (0,12-8,24 m 3 /h), (4,6-24,7m)je navržen s důrazem na dokonalou distribuci vody a vysokou odolnost proti větru. Zvýšená účinnost trysek napomáhá reagovat na měnící se přírodní podmínky, poskytuje větší variabilitu při návrhu systému a zaručuje dokonale zavlažený trávník. 53

54 ROTAČNÍ POSTŘIKOVAČE 5000 / 5000 PLUS / 5000 PLUS PRS TRYSKY Trysky s vyrovnanou srážkovou výškou Trysky MPR pro postřikovače řady 50000Plus zjednodušují jak návrh tak instalaci, protože spolehlivě dodávají vyrovnanou srážkovou výšku v rozsahu dostřiků od 7,6 do 10,7m. Bez nutnosti použití výpočtů a tabulek mohou projektanti i instalační firmy dosáhnout vyrovnaných srážkových výšek u kteréhokoliv postřikovače řady 5000plus. Vynikající flexibilita v přizpůsobení se velikosti výseče minimalizuje nebezpečí nedovlažování či převlažování. ROTAČNÍ POSTŘIKOVAČE Tři sady trysek s dostřikem 7,6 m, 9,1 m a 10,7 m Každá sada se sestává ze 4 trysek čtvrtkruh, třetina, půlkruh a plnokruh. Vhodné do postřikovačů řady 5000, 5000Plus, 5000 Plus PRS a UPG Technologie Rain Curtain zaručuje: - velké kapky s odolností proti větru - dobrá distribuce vody v těsné blízkosti postřikovače - rovnoměrná distribuce vody po celé délce dostřiku Srážková výška 15,2 mm snižuje nebezpečí povrchového odtoku vody a eroze Trysky jsou barevně odlišeny, což usnadňuje jejich identilfikaci Trysky jsou tvarovány tak, že je možno je snadno vyjímat Jednoduchost instalace zaručuje to, že co je navrženo v projektu, bude také nainstalováno Tvar sady trysek usnadňuje jejich skladování Dostřik: 7,6 až 10,7 m Tlak: 1,7 až 4,5 baru Průtok: 0,17 až 2,09 m 3 /h Mini sada se čtyřmi tryskami MODEL 5000MPRMPK (Č/V: Y046MPK): sáček 30 trysek 5000MPRMPK: 10 ks 5000MPRMPK-25, 10 ks 5000MPRMPK-30 a 10 ks 5000MPRMPK-35 PARAMETRY 5000-MPR % 50% Tryska bary m m 3 /h Tryska mm/h mm/h 5000-MPR-30 Tryska 1,7 7,0 0,17 13,7 15,8 2,4 7,3 0,20 14,9 17,3 3,1 7,6 0,23 15,6 18,1 3,8 7,6 0,25 17,4 20,1 4,5 7,6 0,27 18,9 21,9 1,7 7,0 0,23 13,9 16,0 2,4 7,3 0,27 15,4 17,8 3,1 7,6 0,31 16,2 18,7 3,8 7,6 0,35 18,0 20,7 4,5 7,6 0,38 19,6 22,6 1,7 7,0 0,33 13,3 15,4 2,4 7,3 0,39 14,7 17,0 3,1 7,6 0,45 15,5 17,9 3,8 7,6 0,50 17,3 20,0 4,5 7,6 0,55 18,9 21,8 1,7 7,0 0,63 12,8 14,8 2,4 7,3 0,76 14,2 16,4 3,1 7,6 0,87 14,9 17,3 3,8 7,6 0,97 16,6 19,2 4,5 7,6 1,05 18,1 20,9 bary m m 3 /h mm/h mm/h 1,7 8,8 0,23 12,0 13,8 2,4 9,1 0,28 13,4 15,4 3,1 9,1 0,32 15,2 17,6 3,8 9,1 0,35 17,0 19,6 4,5 9,1 0,38 18,4 21,2 1,7 8,8 0,30 11,7 13,5 2,4 9,1 0,35 13,2 15,2 3,1 9,1 0,42 15,1 17,4 3,8 9,1 0,47 16,8 19,4 4,5 9,1 0,51 18,3 21,1 1,7 8,8 0,49 12,5 14,4 2,4 9,1 0,59 14,1 16,2 3,1 9,1 0,67 16,1 18,6 3,8 9,1 0,75 17,9 20,7 4,5 9,1 0,82 19,6 22,6 1,7 8,8 0,96 12,3 14,2 2,4 9,1 1,15 13,8 15,9 3,1 9,1 1,31 15,7 18,1 3,8 9,1 1,45 17,4 20,0 4,5 9,1 1,57 18,8 21, MPR MPR trysky řady 5000 bary m m 3 /h mm/h mm/h 1,7 9,8 0,32 13,4 15,4 2,4 10,4 0,38 14,1 16,3 3,1 10,7 0,44 15,3 17,7 3,8 10,7 0,48 17,0 19,6 4,5 10,7 0,52 18,4 21,3 1,7 9,8 0,40 12,7 14,6 2,4 10,4 0,49 13,6 15,6 3,1 10,7 0,56 14,7 17,0 3,8 10,7 0,62 16,4 18,9 4,5 10,7 0,68 17,9 20,7 1,7 9,8 0,62 13,1 15,2 2,4 10,4 0,76 14,1 16,3 3,1 10,7 0,87 15,2 17,6 3,8 10,7 0,96 16,9 19,5 4,5 10,7 1,05 18,4 21,3 1,7 9,8 1,22 12,8 14,8 2,4 10,4 1,50 14,0 16,2 3,1 10,7 1,72 15,1 17,5 3,8 10,7 1,91 16,8 19,4 4,5 10,7 2,09 18,3 21,2 54 The Intelligent Use of Water.

55 ROTAČNÍ POSTŘIKOVAČE ŘADA MAXI-PAW Výsuvný úderový postřikovač, spon do 13,7 m 7 až 30 mm/h Spolehlivý úderový postřikovač i do podmínek se zhoršenou kvalitou vody Výběr z 5-ti trysek se standardním úhlem a dvou se sníženým úhlem (LA) MPR s vyrovnanou srážkovou výškou, trysky jsou barevně odlišeny Plnokuh 360 i nastavitelná výseč v rozsahu 20 až 340 Možnost bočního napojení, nebo spodního kombinovaného ½" nebo ¾" připojení (Maxi-Paw) 3 roky záruka Dostřik: 6,7-13,7 m ½" a ¾" vnitřní závit možnost bočního připojení Úhel vzestupu paprsku: - 23 u trysek 06,07, 08, 10 a u trysek 07-LA a 10-LA 1,7 až 4,1 baru 0,34 až 1,91 m 3 /h 7,6 cm 23,6 cm ½ nebo 3/4" 12.7 cm DOPLNĚK SAM Kit ROTAČNÍ POSTŘIKOVAČE ROZMĚRY Celková velikost postřikovače: 23,6 cm MODEL 2045A-08 MAXI-PAW (Č/V: B ) (Č/V: ) (Č/V: ) (Č/V: ) (Č/V: ) (Č/V: ) (Č/V: ) (Č/V: ) LA TRYSKY Tryska 07-LA 10-LA bary m m 3 /h mm/h mm/h 1,7 6,7 0, ,0 6,9 0, ,5 7,1 0, ,0 7,4 0, ,5 7,6 0, ,0 7,6 0, ,1 7,6 0, ,7 7,6 0, ,0 8,1 0, ,5 8,7 0, ,0 9,2 1, ,5 9,6 1, ,0 9,8 1, ,1 9,8 1, PARAMETRY MAXI-PAW MPR TRYSKY Tryska bary m m 3 /h mm/h 50% 50% mm/h 1, , ,5 11,4 0, ,0 11,5 0, ,5 11,6 0, ,0 11,6 0, ,1 11,6 0, ,7 9,8 0, ,0 10,4 0, ,5 11,0 0, ,0 11,7 0, ,5 12,2 0, ,0 12,5 0, ,1 12,5 0, ,7 10,7 0, ,0 11,1 0, ,5 11,5 0, ,0 12,0 0, ,5 12,4 0, ,0 12,7 0, ,1 12,8 0, ,7 11,6 0, ,0 12,0 1, ,5 12,3 1, ,0 12,7 1, ,5 13,0 1, ,0 13,3 1, ,1 13,4 1, ,7 11,9 1, ,0 12,3 1, ,5 12,7 1, ,0 13,2 1, ,5 13,6 1, ,0 13,7 1, ,1 13,7 1, NÁSTROJ Slouží k vyjímání vnitřních částí postřikovače Maxi Paw. MODEL (P/N: B41866) 55

56 ROTAČNÍ POSTŘIKOVAČE ŘADA SB Hadicové spojky SBA-050 ROTAČNÍ POSTŘIKOVAČE Spolu s flexibilním potrubím tvoří pružnou přípojku. Pružné připojení je vhodné pro přenesení případného zatížení výsuvných postřikovačů způsobeného například vozidlem, sekačkou atd. Také tam, kde se obtížně provádějí výkopy blízko zdí, obrubníků, chodníků a plotů. Výběr ze 6ti modelů Nástrčná koncovka umožňuje nastrčení do potrubí bez použití nástrojů. Jednoduše se tvarovka krouživým pohybem nastrčí a zarazí pouze silou ruky. Důležité: nepoužívejte žádné mazadlo (tuk, mýdlo, olej, atd.) Pracovní tlak vody: do 5,5 baru SB-CPLG SBE-050 SBE-050 (Č/V: A46010): ½ (15/21) vnější závit x nástrčné kolínko SBA-050 (Č/V: A46003): ½ (15/21) vnější závit x nástrčná přímá spojka SBE-075 (Č/V: A46011): ¾ (20/27) vnější závit x nástrčné kolínko SB-TEE (Č/V: A46004): nástrčný T-kus SB-CPLG (Č/V: A46006): nástrčná přímá spojka SB-TEE SBE-075 SPX-FLEX Flexibilní potrubí Pružné potrubí absorbuje veškeré zatížení výsuvných postřikovačů od přejíždějící techniky, sekaček, apod., které by jinak poškodilo postřikovač nebo potrubí. Jednoduchost: Naprostá jedinečnost materiálu poskytuje nedostižnou flexibilitu a zároveň lepší odolnost vůči kroutícím silám. To vše zaručuje efektivní, rychlou instalaci. Spolehlivost: Nástrčné spojky drží lépe než jakákoliv jiná pružná spojka. Odolnost: SPX-FLEX flexibilní potrubí bylo navrženo tak, že vydrží vysoký tlak. Jednoduchá instalace zaručuje nejspolehlivější spojení. Balení 30m cívka. Nízkohustotní lineární polyethylén. Nové, extra flexibilní provedení s vysokou odolností vůči překroucení. Barva: Černá se zelenými pruhy pro snadné rozlišení. Speciální balení: Cívka se nyní lépe odvíjí. Vnitřní průměr: 12.5 mm Minimální tloušťka stěny: 2.5 mm Maximální teplota a tlak: 43 C a 5.5 bar. SPX-FLEX (Č/V: A82060): cívka 30 m 56 The Intelligent Use of Water.

57 ROTAČNÍ POSTŘIKOVAČE VÝBĚR VÝSUVNÉHO POSTŘIKOVAČE Řada s dlouhým dostřikem 7 11,3 / 19,8 m Průtok : 0,66 až 4,93 m 3 /h Tlak : 2,1 až 6,2 bar FALCON 6504 ROTAČNÍ POSTŘIKOVAČE 8 11,9 / 24,7 m Průtok : 2,54 až 8,24 m 3 /h Tlak : 3,5 až 6,9 bar ,2 / 29,6 m Průtok : 4,43 až 13,49 m 3 /h Tlak : 4,1 až 6,9 bar EAGLE 900/

58 ROTAČNÍ POSTŘIKOVAČE ŘADA FALCON 6504 ROTAČNÍ POSTŘIKOVAČE AUTORIZACE OD FRANCOUZSKÉ/ ŠVÝCARSKÉ FOTBALOVÉ FEDERACE pro instalaci na hracích plochách Možnost přetočení pevné části výsuvníku obdobně jako u rozprašovacích postřikovačů Trysky s třemi otvory, barevně rozlišené, Rain Curtain technologie s optimálním pokrytím po celé délce dostřiku Úhel vzestupu paprsku: 25 Jednoduché nastavení výseče svrchu postřikovače v rozmezí 40 až 360 Zpětný ventil SAM zamezí podtékání až do převýšení 3,1m Samonastavovací stator nevyžaduje nastavení při výměně trysky Odolná ocelová vratná pružina zajišťuje spolehlivé zasouvání výsuvníku 5 let záruka 9 až 29 mm/h 2,1 až 6,2 baru 0,66 až 4,93m 3 /h 10,8 až 82,2 l/min 10,2 cm 21,6 cm 1" (26/34) BSP 5,1cm Vlastnosti jednotlivých modelů (SS) nerezový kryt výsuvníku chrání proti vandalizmu na veřejných plochách (HS) rychlá rotace v modelu do aplikací pro snížení prašnosti Specifikace Srážková výška: 9 až 29 mm/h Dostřik: 11,9 až 19,8 m Tlak: 2,1 až 6,2 baru Průtok: 0,66 až 4,93 m 3 /h 1" (26/34) vnitřní BSP připojovací závit Trysky Rain Curtain: 04-černá; 06-světle modrá; 08-tmavě zelená; 10-šedá; 12-béžová; 14-světle zelená; 16-tmavě hnědá; 18-tmavě modrá FALCON-FC (Č/V: B65311): plnokruhový FALCON-PC (Č/V: B65301): výsečový FALCON-FC-SS (Č/V: B65811): plnokruhový, nerezový kryt výsuvníku FALCON-PC-SS (Č/V: B65801): výsečový, nerezový kryt výsuvníku FALCON-PC-SS-HS (Č/V: B65841): výsečový, nerezový, rychlá rotace ŘADA FALCON 6504 NÁSTROJ S Držák výsuvníku s libelou MODEL The Intelligent Use of Water.

59 ROTAČNÍ POSTŘIKOVAČE PARAMETRY Řada FALCON 6504 PARAMETRY Tlak Tryska Dostřik Průtok Průtok Srážková výška Srážková výška bary m m 3 h l/m mm/h mm/h n s Řada FALCON 6504 High Speed PARAMETRY Tlak Tryska Dostřik Průtok Průtok Srážková výška Srážková výška bar m m 3 h l/m mm/h mm/h , ROTAČNÍ POSTŘIKOVAČE 59

60 ROTAČNÍ POSTŘIKOVAČE ŘADA 8005 Výsuvný rotační postřikovač s dlouhým dostřikem a protivandalními funkcemi ROTAČNÍ POSTŘIKOVAČE AUTORIZACE OD FRANCOUZSKÉ/ ŠVÝCARSKÉ FOTBALOVÉ FEDERACE pro instalaci na hracích plochách Protivandalní funkce Mosazná zesílená hřídel zvyšuje odolnost proti bočnímu namáhání Nestrhnutelný pohonný mechanizmus zvyšuje odolnost proti vandalům Výsečová paměť vrací postřikovač do přednastavené výseče Plnokruhový i výsečový režim v jednom modelu Jednoduché nastavení výseče svrchu postřikovače pomocí plochého šroubováku v rozmezí 50 až 330, nebo 360 nereverzního režimu Nastavitelná levá i pravá strana výseče nez nutnosti otáčení pouzdrem a uvolňování připojovacího závitu Zpětný ventil SAM podrží podtékání z převýšení až 3,1 m Trysky s třemi otvory, barevně rozlišené, Rain Curtain technologie s optimálním pokrytím po celé délce dostřiku Úhel vzestupu paprsku je 25 5 let záruka 8005 Series 12 až 31 mm/h 3,5 až 6,9 baru 0,86 až 8,24 m 3 /h 14,4 až 137,4 l/min 12,7 cm 25,7 cm 1" (26/34) BSP 4,8 cm JEDNOTLIVÝCH MODELŮ (SS) nerezový kryt výsuvníku chrání proti vandalizmu na veřejných plochách (NP) fialový kryt při použití nepitné vody Doplňkový pryžový nástavec pro travní drn Dostřik: 11,9 až 24,7 m Srážková výška: 12 až 31 mm/h Tlak: 3,5 až 6,9 baru Průtok: 0,86 až 8,24 m 3 /h 1" (26/34) BSP vnitřní připojovací závit Trysky Rain Curtain: 04-černá; 06-světle modrá; 08-tmavě zelená; 10-šedá; 12-béžová; 14-světle zelená; 16-tmavě hnědá; 18-tmavě modrá; 20-červená; 22-žlutá; 24-oranžová; 26-bílá 8005 (Č/V: B ): 1" BSP vnitřní připojovací závit (plastový výsuvník) 8005-NP (Č/V: B81200NP): 1" BSP vnitřní připojovací závit (plastový výsuvník s krytem pro nepitnou vodu) 8005-SS (Č/V: B ): 1" BSP vnitřní připojovací závit (nerezový kryt výsuvníku) Doplňkový (Č/V: B80000) pryžový nástavec pro travní drn **Poznámka: výška výsuvu se měří od vrchu postřikovače k hlavní trysce. Celková výška postřikovače je měřena v zasunuté poloze PŘÍSLUŠENSTVÍ Doplňkový pryžový nástavec pro travní drn Pryžový nástavec pro travní drn Rain Bird pryžový nástavec pro travní drn je určen pro postřikovače řady 8005 a zajišťuje dokonalé spojení postřikovače s trávníkovým povrchem. Je umístěn na horní části postřikovače. Kryt je ideálním řešením na aplikacích, kdy je třeba zajistit praktickou neviditelnost postřikovače a ještě zvýšit bezpečnost při využívání trávníkové plochy. Nástavec lze použít jak na nových, tak i stávajících instalacích (Č/V: B80000) Sod Cup pryžový nástavec na travní drn 60 The Intelligent Use of Water.

61 ROTAČNÍ POSTŘIKOVAČE ROTAČNÍ POSTŘIKOVAČE ŘADY 8005 PARAMETRY Řada 8005 PARAMETRY n s Tlak Tryska Dostřik Průtok Průtok Srážková výška Srážková výška bary m m3 h l/m mm/h mm/h n s Tlak Tryska Dostřik Průtok Průtok Srážková výška Srážková výška bary m m3 h l/m mm/h mm/h ROTAČNÍ POSTŘIKOVAČE B B B B B B B B B B B B Trysky Rain Curtain řady 8005 Doplňkové trysky s velkým průtokem řady

62 ROTAČNÍ POSTŘIKOVAČE ŘADA EAGLE 900/950 Výsuvný rotační postřikovač s velkým dostřikem Postřikovače řady EAGLE jsou určeny pro nejnáročnější zavlažovací systémy na sportovních plochách, včetně ploch s umělým trávníkem. ROTAČNÍ POSTŘIKOVAČE Koncept uzavřeného pouzdra pro maximální ochranu převodovky proti nečistotám Vodomazná převodovka Unikátní oplach výsuvníku Flow-By zajišťuje spolehlivou funkci postřikovače i v náročných podmínkách Veškeré prvky přístupné shora jednoduchá údržba Extrémně silná pružina zajišťuje spolehlivé zasunutí výsuvníku. Výsečový (do 345 ) a plnokruhový model Vestavěný elektroventil Svrchu plynule nastavitelný regulátor tlaku (nastaven na 5,5 baru) Modely 950 mají 4 trysky řady Cascade (18 až 24) a 4 standardní trysky (26 až 32) TSRS Top Serviceable Rock Screen svrchu vyjímatelný filtr a sedlo ventilu Poloměr dostřiku pro Eagle 900: 19,2 m 29,6m Poloměr dostřiku pro Eagle 950: 21,3 m 28,0m Tlak: 4,1 6,9 baru Průtok: 4,43 až 13,49 m 3 /h Vstupní závit : 6/4 vnitřní Trajektorie paprsku vody: 25 Max. výška vodního proudu: 6,1 m ELEKTRO Solenoid: 24V, střídavý proud, 50 Hz Spínací proud: 0,41A (9,9 VA) Trvalý proud po sepnutí: 0,30A (7,2 VA) ROZMĚRY Výška výsuvu do středu trysky: 8,3 cm Celková výška těla: 34 cm Průměr kontaktní plochy: 21 cm DOPLŇKY PRYŽOVÝ KRYT, KRYT S UMĚLÝM TRÁVNÍKEM pro řadu EAGLE 900/950 Pokud jsou postřikovače řady EAGLE určeny pro sportovní plochy tyto kryty poskytují hráčům maximální možnou ochranu. 2-dílná souprava Snadná montáž ROZMĚRY Průměr krytu: 19 cm Výška pryžového krytu: 3,0 cm Výška krytu s uměl. trávníkem: 4,5 cm Pryžový kryt pro EAGLE 950 RC (Č/V: ) Kryt s umělým trávníkem: ARTGR (Č/V: B99500) Hliníková podložka potřebná pro instalaci do umělé trávy 62 The Intelligent Use of Water.

63 ROTAČNÍ POSTŘIKOVAČE PARAMETRY Trysky High Performance EAGLE 900 SERIES EAGLE 950 SERIES Tryska bary m m 3 /h mm/h mm/h Tryska 44 4,1 19,2 4, ,5 19,8 5, ,0 20,7 5, ,5 21,6 5, ,0 21,6 5, ,5 21,9 6, ,9 22,3 6, ,1 22,3 6, ,5 22,3 6, ,0 22,4 7, ,5 22,8 7, ,0 23,3 7, ,5 23,5 8, ,9 23,5 8, ,1 22,9 7, ,5 23,5 7, ,0 24,2 8, ,5 24,7 8, ,0 24,7 8, ,5 24,9 9, ,9 25,3 9, ,1 24,7 8, ,5 25,0 8, ,0 25,5 9, ,5 25,9 9, ,0 26,3 10, ,5 26,8 10, ,9 27,1 11, ,7 60 4, ,5 26,2 9, ,0 26,8 10, ,5 27,7 10, ,0 27,7 11, ,5 27,7 11, ,9 27,7 11, , ,5 27,4 10, ,0 27,9 10, ,5 28,3 11, ,0 28,8 12, ,5 29,2 12, ,9 29,6 12, % 50% Platí pro plnokruh bary m m 3 /h mm/h mm/h 18-C 4,1 21,3 4, ,5 21,7 4, ,0 22,1 4, ,5 22,5 5, ,0 22,8 5, ,5 23,0 5, ,9 23,2 5, C 4,1 21,9 5, ,5 22,3 5, ,0 22,7 5, ,5 23,2 6, ,0 23,6 6, ,5 24,0 6, ,9 24,4 6, C 4,1 22,6 6, ,5 22,9 6, ,0 23,5 6, ,5 24,4 7, ,0 24,8 7, ,5 25,3 7, ,9 25,6 7, C 4,1 23,2 7, ,5 23,8 7, ,0 24,7 7, ,5 25,6 8, ,0 26,5 8, ,5 27,1 8, ,9 27,4 9, ,1 23,8 8, ,5 24,4 8, ,0 25,1 8, ,5 25,6 9, ,0 26,0 9, ,5 26,5 10, ,9 26,8 10, , ,5 25,2 9, ,0 25,8 10, ,5 26,2 10, ,0 26,9 10, ,5 27,4 11, ,9 27,7 11, , ,5 25,2 10, ,0 25,8 10, ,5 26,2 11, ,0 27,1 11, ,5 27,7 12, ,9 28,0 12, , ,5 25,3 11, ,0 25,7 11, ,5 25,9 12, ,0 26,6 12, ,5 27,3 13, ,9 28,0 13, ROTAČNÍ POSTŘIKOVAČE 50% 50% NÁSTROJE PRO ŘADU EAGLE VT900N Nástroj na instalaci membránového ventilu pro řadu EAGLE 900/950 a řadu D. MODEL VT900N (Č/V: B41730) SRP Kleště na vyjmutí zajišťovacích kroužků membránového ventilu pro řadu EAGLE 900/950 a řadu D. MODEL SRP (Č/V: D02203) IS-TSRS Nástroj na vyjmutí TSRS sedla a filtru. MODEL IS-TSRS (Č/V: D02237) DR7SVC 7 (18 cm) klíč pro nastavení režimu vypnuto, automatické a manuální spuštění u postřikovačů DR a EAGLE 900E/ 950E. MODEL DR7SVC (Č/V: D02215) 63

64 ROTAČNÍ POSTŘIKOVAČE XLR VODNÍ DĚLA Postřikovač s pomalým zpětným chodem Postřikovače jsou určeny pro rozsáhlé zavlažované plochy: sportovní hřiště, dostihové dráhy, jízdárny, kontrola prašnosti, zemědělství atd... Ideální pro použití na umělé trávníky. ROTAČNÍ POSTŘIKOVAČE 2" připojovací příruba s více montážními otvory. Automatický brzdící systém (patentováno) umožňuje ideální rychlost rotace i při různém pracovním tlaku. Snadné nastavení výsečového nebo plnokruhového režimu. Pohonné rameno s nízkou setrvačností. Vysoce odolná hliníková hlaveň postřikovače umožňuje maximální dostřik a optimální distribuci vody. Mechanismus pohonného ramene vyrobený z technických polymerů zaručuje špičkovou výkonnost a vynikající odolnost proti opotřebení, vyšší než materiál z hliníku. Nižší hmotnost dílů umožňuje velmi dobrý provoz i při nízkém tlaku. Výběr z 9 trysek (prodávány samostatně, viz příslušenství). XLR24: úhel vzestupu paprsku 24 XLR44: úhel vzestupu paprsku 44 XLRADJ: úhel vzestupu paprsku Trysky objednávejte zvlášť (viz příslušenství) XLR 24 XLRADJ Úhel vzestupu paprsku lze manuálně nastavit v rozsahu 15 až 45. Nastavení úhlu vzestupu paprsku (bez omezení průtoku) umožňuje přizpůsobit se různým klimatickým podmínkám jako je například silný vítr. Tato vlastnost je také velkou výhodou i v případech, kdy se musíme vyhýbat různým překážkám, jako například drátům elektrického vedení a podobně. XLR 44 XLR ADJ 64 The Intelligent Use of Water.

65 ROTAČNÍ POSTŘIKOVAČE XLRJETKIT sada Patentovaný princip dynamického tříštění paprsku vody umožňuje vrátit přebytek vody, který se objevuje při nízkém pracovním tlaku, z konce proudu zpět směrem k postřikovači. Další velkou výhodou je, že sada umožňuje přizpůsobit distribuci vody požadavkům pevně zabudovaných systémů. DOPLŇKY Sada Jet Braker: XLRJETKIT 12 mm tryska: XLRNOZ47 14 mm tryska: XLRNOZ55 16 mm tryska XLRNOZ63 18 mm tryska: XLRNOZ71 20 mm tryska: XLRNOZ79 22 mm tryska: XLRNOZ87 24 mm tryska: XLRNOZ94 26 mm tryska: XLRNOZ mm tryska: XLRNOZ110 ROTAČNÍ POSTŘIKOVAČE PARAMETRY XLR 24 Dostřik trysky Pevná trajektorie 24 další podrobnosti na Tlak bar 12 mm (0.47") 14 mm (0.55") 16 mm (0.63") 18 mm (0.71") 20 mm (0.79") 22 mm (0.87") 24 mm (0.94") 26 mm (1.02") 28 mm (1.10") Průtok Poloměr Průtok Poloměr Průtok Poloměr Průtok Poloměr Průtok Poloměr Průtok Poloměr Průtok Poloměr Průtok Poloměr Průtok Poloměr m3/h m m3/h m m3/h m m3/h m m3/h m m3/h m m3/h m m3/h m m3/h m 2,0 7,8 24,2 10,6 26,5 13,8 28,9 17,5 29,1 21,7 29,4 26,1 29,8 31,1 30,2 36,7 30,6 42,3 30,9 2,5 8,7 26,8 11,9 29,0 15,4 31,3 19,5 32,5 24,2 33,8 29,2 34,4 34,7 35,1 41,0 35,8 47,3 36,5 3,0 9,6 29,4 13,0 31,6 16,9 33,7 21,4 35,9 26,5 38,2 31,9 39,1 38,0 39,9 44,9 41,0 51,8 42,1 3,5 10,3 31,2 14,1 33,3 18,2 35,5 23,1 37,9 28,7 40,4 34,5 41,6 41,1 42,9 48,5 44,4 56,0 45,9 4,0 11,1 32,9 15,1 35,1 19,5 37,3 24,7 39,9 30,7 42,5 36,9 44,2 43,9 45,8 51,8 47,8 59,8 49,7 4,5 11,7 33,9 16,0 36,2 20,7 38,6 26,2 41,2 32,5 43,9 39,1 45,7 46,6 47,6 55,0 49,8 63,5 52,0 5,0 12,4 34,8 16,8 37,3 21,8 39,8 27,6 42,5 34,3 45,2 41,2 47,3 49,1 49,3 58,0 51,8 66,9 54,3 5,5 13,0 35,7 17,7 38,4 22,9 41,1 29,0 43,8 35,9 46,5 43,2 48,7 51,5 50,9 60,8 53,5 70,2 56,2 6,0 13,5 36,6 18,4 39,5 23,9 42,4 30,3 45,0 37,5 47,7 45,2 50,1 53,8 52,5 63,5 55,3 73,3 58,1 6,5 14,1 37,4 19,2 40,4 24,9 43,3 31,5 46,0 39,1 48,7 47,0 51,2 56,0 53,7 66,1 56,5 76,3 59,3 7,0 14,6 38,2 19,9 41,2 25,8 44,2 32,7 46,9 40,6 49,7 48,8 52,3 58,1 54,9 68,6 57,7 79,2 60,6 Uvedené hodnoty byly získány při ideálních testovacích podmínkách a mohou se lišit ovlivněním větrem a dalších faktorů. Tlak odpovídá tlaku na trysce. Nižší úhel vzestupu paprsku umožňuje lepší distribuci vody ve větrných podmínkách. Na každé 3 snížení trajektorie se zkracuje dostřik o 3 až 4%. XLR 44 Dostřik trysky Pevná trajektorie 44 Tlak 12 mm (0.47") 14 mm (0.55") 16 mm (0.63") 18 mm (0.71") 20 mm (0.79") 22 mm (0.87") 24 mm (0.94") 26 mm (1.02") 28 mm (1.10") Průtok Poloměr Výška Průtok Poloměr Výška Průtok Poloměr Výška Průtok Poloměr Výška Průtok Poloměr Výška Průtok Poloměr Výška Průtok Poloměr Výška Průtok Poloměr Výška Průtok Poloměr Výška bar m3/h m m m3/h m m m3/h m m m3/h m m m3/h m m m3/h m m m3/h m m m3/h m m m3/h m m 3,0 9,6 26,1 11,9 13,0 28,5 12,1 16,9 31,0 12,3 21,4 33,5 12,5 26,5 35,9 12,7 31,9 37,2 12,9 38,0 38,5 13,1 44,9 39,7 13,3 51,8 41,0 13,4 3,5 10,3 27,7 13,1 14,1 30,3 13,4 18,2 33,0 13,7 23,1 35,6 14,0 28,7 38,2 14,4 34,5 39,7 14,6 41,1 41,1 14,9 48,5 42,6 15,1 56,0 44,0 15,3 4,0 11,1 29,3 14,3 15,1 32,1 14,7 19,5 34,9 15,1 24,7 37,8 15,6 30,7 40,6 16,0 36,9 42,2 16,3 43,9 43,8 16,6 51,8 45,5 17,0 59,8 47,1 17,3 4,5 11,7 30,4 15,1 16,0 33,4 15,6 20,7 36,3 16,1 26,2 39,3 16,7 32,5 42,2 17,2 39,1 43,9 17,6 46,6 45,6 18,1 55,0 47,3 18,5 63,5 49,0 18,9 5,0 12,4 31,5 15,9 16,8 34,6 16,5 21,8 37,7 17,1 27,6 40,8 17,8 34,3 43,9 18,4 41,2 45,7 19,0 49,1 47,4 19,5 58,0 49,2 20,0 66,9 51,0 20,5 5,5 13,0 32,4 16,4 17,7 35,6 17,2 22,9 38,7 17,9 29,0 41,9 18,6 35,9 45,1 19,4 43,2 46,9 20,0 51,5 48,7 20,6 60,8 50,5 21,2 70,2 52,3 21,8 6,0 13,5 33,3 17,0 18,4 36,5 17,8 23,9 39,8 18,7 30,3 43,0 19,5 37,5 46,3 20,3 45,2 48,1 21,0 53,8 50,0 21,7 63,5 51,8 22,3 73,3 53,6 23,0 6,5 14,1 33,9 17,4 19,2 37,2 18,3 24,9 40,5 19,2 31,5 43,8 20,1 39,1 47,1 21,0 47,0 49,0 21,8 56,0 50,9 22,5 66,1 52,7 23,3 76,3 54,6 24,1 7,0 14,6 34,5 17,9 19,9 37,8 18,8 25,8 41,2 19,8 32,7 44,6 20,7 40,6 48,0 21,7 48,8 49,9 22,5 58,1 51,8 23,4 68,6 53,7 24,2 79,2 55,6 25,1 7,5 15,1 34,8 18,1 20,6 38,2 19,1 26,7 41,7 20,2 33,8 45,1 21,2 42,0 48,5 22,2 50,5 50,4 23,1 60,1 52,4 24,0 71,0 54,3 24,9 82,0 56,3 25,8 8,0 15,6 35,2 18,4 21,3 38,7 19,5 27,6 42,1 20,6 34,9 45,5 21,6 43,4 49,0 22,7 52,2 51,0 23,6 62,1 53,0 24,6 73,3 55,0 25,5 84,6 57,0 26,4 Uvedené hodnoty byly získány při ideálních testovacích podmínkách a mohou se lišit ovlivněním větrem a dalších faktorů. Tlak odpovídá tlaku na trysce. Poloměr = poloměr dostřiku v metrech. Tryska ve výšce 1,5 metru nad zemí. Výška = maximální výška proudu nad tryskou v metrech. XLR ADJ Dostřik trysky Nastavitelný úhel vzestupu paprsku U každého snížení o 3 úhlu trajektorie se dostřik snižuje asi o 3 až 4 %. Postupujte podle tabulky XLR 24 dostřiku trysky, kde si vyhledejte tlak a průměr trysky. 65

66 ROTAČNÍ POSTŘIKOVAČE 2045-PJ MAXI-BIRD Plnokruhový/výsečový plastový úderový postřikovač ROTAČNÍ POSTŘIKOVAČE Plastový úderový postřikovač pro montáž na nadzemní potrubí s připojovacím vnějším ½ závitem na postřikovači. Doporučeno pro instalaci v nadzemních systémech jako jsou školky, pěstební plochy, ale i svažité plochy s výsadbami apod. Úderový postřikovač Úderové rameno s dvojitým závažím zajišťuje optimální rychlost rotace a prodloužený dostřik Přímý průchod vody tryskou pro excelentní parametry při provozu v znečištěné vodě Výborný výkon i při nízkém tlaku/průtoku Funkce PJ minimalizuje boční přestřik přes nastavenou výseč 5 průtokově sladěných MPR trysek a 2 trysky s nízkou trajektorií (LA) Výměnné, barevně označené trysky s bajonetovým připojením bez použití nástrojů Zarážky typu FP umožňují snadné přepínání plnokruhového/výsečového režimu (20 až 340 ) Spolehlivý pohyb postřikovače zpět Tlak: 1,7 4,1 baru Průtok: 0,34 až 1,91 m 3 /h Poloměr dostřiku: 6,7 až 13,7 m 3 /h Připojovací závit: ½ vnější závit Trajektorie vodního proudu: - 23 pro trysky 06, 07, 08, 10 a pro trysky 07-LA a 10-LA Standardní trysky 06/červená, 07/černá, 08/ modrá, 10/žlutá, 12/béžová Trysky s nízkým úhlem: 07-LA/černá, 10- LA/žlutá PARAMETRY Parametry jsou stejné jako u trysek Maxi-Paw, strana 59. MODEL 2045-PJ MAXI-BIRD (Č/V: A82060) 25BPJ Výsečové / plnokruhové bronzové úderové postřikovače Tyto bronzové úderové postřikovače pro montáž na nadzemní potrubí. Jsou vhodné pro instalaci v nadzemních systémech jako jsou školky, pěstební plochy ale i pro květinové nebo keřové výsadby. Bronzové úderové postřikovače (pohonné rameno u 25BPJ je z hliníkové slitiny) Přímý průtok tryskou Rameno typu Precision Tube (PJ ) pro minimalizaci bočního přestřiku u PJ modelů Klapka na regulaci dostřiku (DA) u 25BPJ/ 35A-PJ Šroubek pro regulaci dostřiku (ADJ) u modelu 25BPJ Ložisko s dlouhou životností typu TNT Zarážka FP umožňuje nastavení výseče (20 až 340 ) nebo plnokruhový provoz Mosazné přímo vrtané trysky 25BPJ Poloměr dostřiku: 11,6 až 12,5 m Tlak: 2,1 až 3,5 baru Průtok: 0,70 až 1,14 m 3 /h Připojovací závit: ½ (15/21) vnější závit Trajektorie vodního proudu: 25 MODEL 25 BPJ-FP-ADJ-DA-TNT (Č/V: A ): ½ (15/21) PARAMETRY 25BPJ-FP-ADJ-DA-TNT Tryska bar m m 3 /h mm/h mm/h 2,1 11,6 0, ,5 11,8 0, ,0 12,0 0, ,5 12,2 0, ,1 11,9 0, ,5 12,1 0, ,0 12,3 1, ,5 12,5 1, % 50% 66 The Intelligent Use of Water.

67 ROTAČNÍ POSTŘIKOVAČE ŘADA LF Plnokruhový postřikovač s nízkým průtokem Nový úderový postřikovač řady LF, firmy Rain Bird je připraven na použití v těch nejnáročnějších podmínkách (trávníkové školky, apod. ). Kombinuje výhody úderového postřikovače s nastavitelným úhlem trajektorie vodního paprsku, spolu s kvalitní distribucí vody. Kvalitní distribuce vody - Pohonné rameno poskytuje delší dobu mezi jednotlivými údery a tím i zlepšenou distribuci vody. - Pohonné rameno typu PJ minimalizuje boční přestřik. Nejodolnější postřikovač ve své řadě - Nejodolnější pohonné rameno na trhu - vyrobené z (CRB) - Pohonný mechanismus vyrobený z odolného termoplastu. Odolný vůči mrazu a nečistotám. - Pružiny vyrobeny z ušlechtilé oceli. - UV stabilizátor chrání postřikovač před přímými účinky slunce Jednoduché použití - Není potřeba speciálních nástrojů - Snadná identifikace pomocí barevně odlišených trysek a úderových mechanismů - Funkce Weed Guard chrání postřikovač před prorůstáním plevele ½ (13 mm) BSP vnější závit Velikosti trysek: LF 1200: 270 l/h až 480 l/h (v mm: 1,98 / 2,18 / 2,39 / 2,59/ 2,76) LF 2400: 450 l/h až 910 l/h (v mm: 2,76/ 2,97/ 3,18/ 3,38/ 3,63) Různé úhly trajektorie vodního paprsku: LF 1200: 6 / 10 / 12 / 16 / 17 / 21 LF 2400: 10 / 13 / 15 / 22 LF 2400 LR: 27 Spony mezi postřikovači: 8 m x 8 m až 15 m x 15 m LF 1200 (Č/V: A85000/A8500AT) LF 2400/LF LR 2400 (Č/V: A85200/A85200AT) PARAMETRY (LF2400) Deflektor 10 (Žlutá) Tryska Deflektor 15 (Oranžová) Tryska bar m l/h 30 drill 2, ,4 9, ,8 9, ,1 10, /64 2,1 9, ,4 9, ,8 10, ,1 10, /64 2,1 10, ,4 10, ,8 10, ,1 11,1 913 bar m l/h 2,59 mm 2,1 9, ,4 10, ,8 10, ,1 10, /64 2,1 10, ,4 10, ,8 11, ,1 11, /64 2,1 10, ,4 11, ,8 11, ,1 11,7 913 Deflektor 22 (Tmavě zelená) Tryska bar m l/h 7/64 2,1 11, ,4 11, ,8 11, ,1 11, drill 2,1 11, ,4 11, , ,1 12, /64 2,1 11, , ,8 12, ,1 12, drill 2,1 12, ,4 12, ,8 12, ,1 12, /64 2, ,4 12, ,8 13, ,1 13,5 913 PARAMETRY (LF1200) Deflektor 6 (Tmavě fialová) Tryska Deflektor 12 (modrá) Tryska Deflektor 17 (světle modrá) Tryska Deflektor 21 (olivově zelená) Tryska bar m l/h 44 drill 2,1 6, ,4 6, ,8 7, ,1 7, /32 2,1 7, ,4 7, ,8 7, ,1 7, drill 2,1 7, ,4 7, ,8 8, ,1 8,1 454 bar m l/h 44 drill 2,1 8, ,4 8, ,8 8, ,1 8, /32 2,1 8, , ,8 9, ,1 9, drill 2, ,4 9, ,8 9, ,1 9,6 454 bar m l/h 44 drill 2,1 9, ,4 9, ,8 10, ,1 10, /32 2,1 9, ,4 10, ,8 10, ,1 10, drill 2,1 10, ,4 10, ,8 10, ,1 10,8 454 bar m l/h 44 drill 2,1 10, ,4 10, ,8 10, ,1 10, /32 2,1 10, ,4 10, ,8 10, ,1 10, drill 2,1 10, ,4 10, ,8 10, ,1 10,8 454 ROTAČNÍ POSTŘIKOVAČE Pro úplné parametry prosím navštivte

68 ROTAČNÍ POSTŘIKOVAČE ŘADA LFX300 Rain Bird LFX postřikovač s nízkým průtokem je ideální pro širokou škálu použití. ROTAČNÍ POSTŘIKOVAČE Vhodné pro aplikace v zemědělství, sklenících a školkách, kde je vyžadován šetrný efekt nebo postřikovač s nízkým průtokem. Optimální pro širokou škálu použití včetně zavlažování sadů a polí, úpravu prostředí, chlazení úrody, snižování prašnosti. Využijte trysek FC s možností vyrovnaného průtoku v rámci rozsahu pracovních tlaků. Trysky LFX FC poskytují vyrovnané dávkování vody na plochu po celé délce sekčního potrubí a bez ohledu na převýšení na ploše. Rozsah průtoků: 62 až 161 l/h. Pracovní tlak: 1,75 až 3,25 baru. Mechanizmus regulace průtoku je vestavěný v krytu trysky; instalace do standardního těla postřikovače. Není potřeba žádných speciálních nástrojů. Jednoduchý trojdílný design obsahuje tělo postřikovače, trysku a brzdící systém s připevněným deflektorem. Snadná údržba díky jednoduchosti osazení trysky a brzdící sestavy včetně vizuálních indikátorů správného osazení. Špičková rovnoměrnost distribuce vody (podstřik stromů, přestřik rostlin). Snadná identifikace trysek a deflektorů díky jejich barevnému rozlišení. Provozní rozsah: - Tlak: 1,75 až 3,25 barů - Průtok: 62 až 161 l/h - Poloměr dostřiku: 6,1 až 7,6 metru LFXBNPT (Č/V: ) LFXN40B (Č/V: B) LFXN45P (Č/V: P) LFXN50G (Č/V: G) LFXN55Y (Č/V: Y) LFXN60R (Č/V: R) LFXN3GPM (Č/V: ) LFXN5GPM (Č/V: ) LFXBR9R (Č/V: R) LFXBR9W (Č/V: W) LFXBR15O (Č/V O) PARAMETRY LFX300 BRZDÍCÍ SESTAVA S DEFLEKTOREM Deflektor 9 červený - Poloměr (6,1-6,7 m) Deflektor 9 Bílý - Poloměr (6,4-7,6 m) Deflektor 15 Oranžový - Poloměr (7,0-7,6 m) Tryska bar m l/h Tryska bar m l/h Tryska bar m l/h P/N: B 1,75 2,00 2,25 2,5 2,75 3,00 3,25 0,0 0,0 6,1 6,1 6,4 6,1 6, P/N: G 1,75 2,00 2,25 2,50 2,75 3,00 3,25 0,0 0,0 6,7 6,7 6,7 6,7 7, P/N: G 1,75 2,00 2,25 2,5 2,75 3,00 3,25 0,0 0,0 7,3 7,3 7,6 7,3 7, P/N: P 1,75 2,00 2,25 2,50 2,75 3,00 3,25 6,1 6,4 6,7 6,7 6,7 6,7 6, P/N: Y 1,75 2,00 2,25 2,50 2,75 3,00 3,25 6,4 6,7 7,3 7,3 7,0 7,6 7, P/N: ,75 2,00 2,25 2,50 2,75 3,00 3,25 7,6 7,3 7,3 7,3 7,3 7,3 7, P/N: G 1,75 2,00 2,25 2,50 2,75 3,00 3,25 6,4 6,4 6,7 6,7 6,4 6,4 6, P/N: R 1,75 2,00 2,25 2,50 2,75 3,00 3,25 7,0 7,3 7,3 7,3 7,6 7,6 7, P/N: R 1,75 2,00 2,25 2,50 2,75 3,00 3,25 7,3 7,6 7,6 7,6 7,6 7,3 7, P/N: ,75 2,00 2,25 2,50 2,75 3,00 3,25 5,5 5,5 5,5 5,5 5,5 5,5 5,5 79,5 79,5 79,5 79,5 79,5 79,5 79,5 P/N: ,75 2,00 2,25 2,50 2,75 3,00 3,25 5,5 5,5 5,5 5,5 5,5 5,5 5,5 113,6 113,6 113,6 113,6 113,6 113,6 113,6 P/N: ,75 2,00 2,25 2,50 2,75 3,00 3,25 5,5 5,5 5,5 5,5 5,5 5,5 5,5 113,6 113,6 113,6 113,6 113,6 113,6 113,6 68 The Intelligent Use of Water.

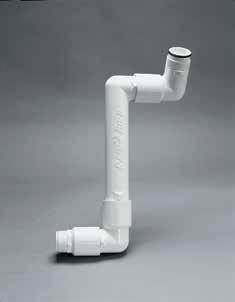

69 ROTAČNÍ POSTŘIKOVAČE ŘADA RAIN BIRD SWING JOINTS Inovované kloubové přípojky snížení tlakových ztrát až o 50% Tyto kloubové přípojky s vynikajícími hydraulickými a pevnostními parametry jsou nejlepším doplněním postřikovačů s 1 připojovací závitem i řady Eagle a 91/95. Vynikající hydraulická charakteristika kolen snižuje tlakové ztráty až o 50% Excelentní pevnostní parametry materiálu minimalizují problémy spojené s únavou materiálu Dvojité O-kroužky zajišťují lepší funkci těsnění a snadnější nastavení polohy kloubové přípojky Barevné označení a přehledné značení profilu usnadňuje montáž, zvyšuje efektivitu práce a usnaňuje identifikaci při realizaci Přesazené závity usnadňují ruční utahování závitů a instalaci poslepu (ve vodě). Rovněž významně snižují potenciální riziko přetáhnutí závitů klíčem Tlaková řada: 21,7 baru při 22,8 C Průměr: 1 (26/34) a 1,5 (40/49) Délka: 12 (305 mm) a 18 (457 mm) Typ vstupního závitu: BSP Typ výstupního závitu: BSP SJ (Č/V: JB000022): Kloubová přípojka 305mm délka, připojovací závit 1 BSP SJ (Č/V: JH000023): Kloubová přípojka 305mm délka, připojovací závit 6/4 BSP SJ (Č/V: JC000022): Kloubová přípojka 457mm délka, připojovací závit 1 BSP SJ (Č/V: JI000023): Kloubová přípojka 457mm délka, připojovací závit 6/4 BSP ROTAČNÍ POSTŘIKOVAČE Ztráty třením 1 model 6/4 model Flow, m 3 /h SJ bar SJ bar bar SJ bar SJ bar 0,36 0,1 0,1 5,4 0,2 0,2 9 0,03 0,03 16,2 0,1 0,1 Konkurence Rain Bird řešení se zaoblenými hranami Výrazné snížení místní tlakové ztráty Pitotova trubice Používá se v kombinaci s manometrem (není součástí dodávky) pro zjištění tlaku na trysce při provozu. MODEL (Č/V: A90917) 69

70 ROTAČNÍ POSTŘIKOVAČE Referenční návod k použití trysek Rain Curtain Hunter vs. Rain Bird Referenční návod k použití trysek Rain Curtain Toro vs. Rain Bird Hunter vs. Rain Bird Postřikovače ¾ Toro vs. Rain Bird Postřikovače ¾ Při výměně: Použijte trysku Rain Bird Při výměně: Použijte trysku Rain Bird Podle průtoku Podle poloměru Podle průtoku Podle poloměru ROTAČNÍ POSTŘIKOVAČE Hunter vs. Rain Bird Postřikovače ¾ Toro vs. Rain Bird Postřikovače ¾ Použijte trysku Rain Bird Použijte trysku Rain Bird Při výměně: Podle průtoku Při výměně: Podle poloměru Podle průtoku Podle poloměru I-20 Řada 5000 Řada 5000 TR50 Řada 5000 Řada Hunter vs. Rain Bird Postřikovače 1 Použijte trysku Rain Bird Při výměně: Podle průtoku Podle poloměru I I I Toro vs. Rain Bird Postřikovače 1 Použijte trysku Rain Bird Při výměně: Podle průtoku Podle poloměru Toro TR Toro The Intelligent Use of Water.

71 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PRVKY PRO MIKROZÁVLAHU ÚVOD VENTILY Aplikace Modely LFV DV 100-DV 100-JTV 100-HV PGA PEB 300-BPES 100 Series Specifikace Průtok (m 3 /h) u 3/4" (20/27) 0.05 to to 5.0 Průtok (m 3 /h) u 1" (26/34) 0.05 to to to to to Průtok (m 3 /h) u 1,5" (40/49) 6.81 to to Průtok (m 3 /h) u 2" (50/60) 9.08 to to Průtok (m 3 /h) u 3" (80/90) to to Pracovní tlak (bar) 1.0 to to to to to to to to to 10.0 KONFIGURACE Vnější závit 100-DV-MM 100-HV-MM Vnitřní závit Přímé uspořádání Úhlové uspořádání Úhel Čištění filtru PESB 300-BPES Regulace průtoku 100-DVF 100-HVF Možnost PRS-D 24 VAC Solenoid LFV DV 100-DV 100-HV 100-PGA 150-PGA 200-PGA 100-PEB/PESB 150-PEB/PESB 200-PEB/PESB 300-BPES 100 Series 100-PGA-9V 9V cívka LFV-075 9V 075-DV-9V 100-DV-9V 100-JTV 9V 150-PGA-9V 200-PGA-9V Použití užitkové vody PESB NÍZKOPRŮTOKOVÝ VENTIL...72 ŘADA DV: 075-DV/ 100-DV/ 100-DVF A 100-DV-MM...73 ŘADA JAR TOP VENTILY VENTILY ŘADY HV ŘADA PGA ŘADA PEB...78 ŘADA BPES...79 ŘADA 100 HYFLOW...80 ROZBOČOVACÍ SESTAVY Z PVC MTT ŘADA 3RC: 5LRC...82 ŘADA SH: SH0 A SH2BSP...82 ŘADA P-33: P-33 / P-33DK / PSH PRS-DIAL...83 ŘADA VBA...84 VENTILOVÉ BOXY ŘADY VB...85 DBM KING...86 DBRY VÍCEVODIČOVÝ KABEL PRO ZÁVLAHY...87 JEDNOVODIČOVÝ OVLÁDACÍ KABEL...87 NÁSTROJ NA ODIZOLOVÁNÍ VODIČE...87 VENTILY ROTAČNÍ POSTŘIKOVAČE OVLÁDACÍ JEDNOTKY PORADENSTVÍ RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ JEDNOTKY 71

72 VENTILY NÍZKOPRŮTOKOVÝ VENTIL Elektromagnetický ovládací ventil Tento ventil je vyroben speciálně pro ovládání sekcí s kapkovou závlahou. Jako jediný v oboru umí odplavit drobné nečistoty při malých průtocích (0,05 až 1,82 m 3 /h). VENTILY Tento ventil v sobě kombinuje všechny vlastnosti spolehlivého ventilu řady DV a unikátní membrány, která umožňuje průchod drobných částeček i při extrémně malém průtoku. Nedochází tedy k podtékání ventilu. Protože ventil provede různě velké nečistoty, může být filtr umístěn až za ním. Membrána s dvojitým těsněním a ½ sedlo membrány umožňují bezchybný provoz při nízkých průtocích Dvojí filtrace ve ventilu zajišťuje maximální spolehlivost provozu Šroub s možností proplachu ventilu od nečistot při instalaci a manuálního spuštění ventilu Možnost manuálního spuštění ventilu bez úniku vody do šachty LFV-075 LFV-075-9V Průtok: 0,05 až 1,82 m 3 /h, 45,42 až 1136l/h Tlak: 1,0 až 10,3 baru ELEKTRICKÉ Cívka 24VAC 50/60Hz Spínací proud: 0,30A (7,2W) při 60Hz Pracovní proud: 0,19 A (4,56 W) Nepoužívejte do dekodérových systémů! Není určen pro použití v dekodérových systémech. ROZMĚRY Výška: 11,4 cm Délka: 10,7 cm Šířka: 8,4 cm LFV-075 (Č/V: X12100): ¾ (20/27) vnitřní vstupní a výstupní závit LFV-075-9V (Č/V: X12105): ¾ (20/27) vnitřní vstupní a výstupní závit, včetně 9V cívky Tlaková ztráta na ventilu Průtok l/h Průtok l/s LFV-075 bary 45,42 0,01 0, ,06 0, ,13 0, ,25 0, ,38 0, ,50 0,36 72 The Intelligent Use of Water.

73 VENTILY ŘADA DV: 075-DV/ 100-DV/ 100-DVF A 100-DV-MM Plastové elektromagnetické ventily Tyto ventily jsou určeny pro použití v systémech na soukromých zahradách a menších komerčních plochách Přímé uspořádání (DV, DVF a DV-MM modely) Pevná PVC konstrukce Dvojí filtrace vody ve ventilu: na membráně samočistící filtr a filtr pod cívkou Možnost manuálního ovládání ventilu otočením cívky o ¼ otáčku, bez výtoku vody z ventilu Zapouzdřená cívka Proplachovací šroub Nerezové šrouby s křížovou hlavou Možnost regulace průtoku na modelu 100-DV-F Možno i v konfiguraci: vnější závit vstupní i výstupní, DV-MM Možno i v konfiguraci s 9V cívkami: ¾ 075-DV-9V, 1 BSP 100-DV-9V, 1 BSP 100-DV-MM-9V 075-DV (Č/V: B72110): ¾ (20/27) vnitřní vstupní i výstupní závit 100-DV (Č/V: B70211): 1 (26/34) vnitřní vstupní i výstupní závit 100-DV-9V (Č/V: B70240): 1 (26/34) vnitřní vstupní i výstupní závit, včetně 9V cívky 100-DVF (Č/V: B70311): 1 (26/34) vnitřní vstupní i výstupní závit, možnost regulace průtoku 100-DV-MM (Č/V: B70500): 1 (26/34) vnější vstupní i výstupní závit 100-DV-MM-9V (Č/V: B70540): 1 (26/34) vnější vstupní i výstupní závit včetně 9V cívky PŘÍSLUŠENSTVÍ MTT-100 (Č/V: L06300): PVC T-kusy pro elektromagnetické ventily PRF-075-RBY 100-DV Průtok: 075-DV: 0,05 až 5 m 3 /h Poznámka: u průtoků pod 0,75 m 3 /h nebo v aplikacích s prvky pro micro závlahu osaďte před ventil filtr RBY MX 100-DV, 100-DVF a 100-DV-MM: 0,05-9,08 m 3 /h Poznámka: ventily DV s vnějšími závity se nedoporučují pro průtoky přesahující 6,8 m 3 /h Tlak: 1 až 10,4 baru (23 C) Teplota: až 43 C ELEKTRO Cívka: 24V 50 Hz Spínací proud: 0,30A (7,2W) Pracovní proud: 0,19A (4,6W) Není určen pro použití v dekodérových systémech. Tlaková ztráta na ventilu (bar) m 3 /h 075-DV 100-DV 100-DVF 100-DV-MM 0,24 0,22 0,23 0,22 0,60 0,26 0,24 0,24 1,20 0,29 0,26 0,26 3,60 0,45 0,32 0,37 4,50 0,53 0,35 0,42 6,00-0,41 0,53 9,00-0,59 0,87 Tlaková ztráta platí pro ventil s plně otevřeným r egulátorem průtoku. 100-DV-MM-9V VENTILY ROZMĚRY 075-DV a 100-DV Výška: 11,4 cm Délka: 11,1 cm Šířka: 8,4 cm Jak objednat DV - MM 100-DVF Výška: 14,2 cm Délka: 11,1 cm Šířka: 8,4 cm 100-DV-MM Výška: 11,4 cm Délka: 13,6 cm Šířka: 8,4 cm Rozměry 075: ¾ (20/27) 100: 1 (26/34) Model vnější vstupní i výstupní závit Model DV: vnitřní vstupní a výstupní závit DVF: Regulátor průtoku 73

74 VENTILY ŘADA JAR TOP VENTILY Variabilita, příznivá cena, snadná údržba Ventil Rain Bird Jar Top Valve (JTV) nabízí variabilitu, spolehlivost a jednoduchou údržbu v systémech pro soukromé zahrady a komerční plochy. Závitové spojení horní a spodní části těla ventilu umožňuje přístup do ventilu a údržbu bez použití nástrojů. Není nutné odšroubovávat šrouby. VENTILY Dodáván v provedení: 1 (26/34), přímé uspořádání, vnitřní BSP závit Dvojitá filtrace vody ve ventilu zajišťující bezproblémový provoz Tlakem vody ovládaná membrána Buna-A membrána se samočistícím filtrem (200mikronů) a ocelová pružina Efektivní, zapouzdřená cívka 24V Pracuje i za podmínek nízkých průtoků vody, pokud je nainstalován před ventilem filtr RBY Pracuje i s 9V cívkami Rain Bird v bateriově ovládaných systémech Šroub proplachu ventilu svrchu ventilu umožňuje manuální propláchnutí nečistot při instalaci a spouštění systému Možnost manuálního spuštění ventilu bez úniku vody Závitové spojení vrchní a spodní části ventilu umožňuje jednoduché rozebrání bez nutnosti šroubování šroubů Bezproblémová údržba s několika málo součástkami Vestavěná membrána umožňující jednoduchou údržbu PARAMETRY: Tlaková ztráta na ventilu Průtok m /h 100-JTV 0,23 0,20 0,6 0,23 1,2 0,27 3,6 0,40 4,5 0,49 6,0 0,60 6,8 0, JTV-9V Průtok : 0,23 až 6,8 m 3 /h U průtoků pod 0,75 m 3 /h nebo v aplikacích s prvky pro micro závlahu osaďte před ventil filtr RBY MX Tlak : 1,0 až 10,3 bar Pracovní teploty: Vody až 43 C Okolní teplota až 52 C ELEKTRO Cívka: 24V 50Hz Spínací proud: 0,30A (7,2W) Provozní proud: 0,19A (4,6W) Není určen pro použití v dekodérových systémech. ROZMĚRY Výška: 12,7 cm Délka: 10,2 cm Šířka: 7,9 cm MODEL 100-JTV-9V: 1 (26/34) vnitřní vstupní i výstupní závit, včetně 9V cívky Jak objednat JTV Model JTV: Jar Top Valve Dimenze 1 (26/34) 74 The Intelligent Use of Water.

75 VENTILY VENTILY ŘADY HV Vynikající parametry. Vynikající odolnost. Kompaktní provedení ventilu, poloměr otočení 6,5 cm optimální pro stísněné podmínky. K demontáži těla ventilu lze použít nejrůznější nářadí (nástčkový klíč, křížový nebo plochý šroubovák) Excentrická membrána s plynulým uzavíráním garantuje snížené rázy vody. Snadná údržba - Zapuštěné šrouby Pro snadnou údržbu - Rychlý a snadný přístup k membráně pouhé čtyři šrouby. - Kolíček k zajištění správné polohy membrány zajišťuje spolehlivou údržbu. Spolehlivost - Tělo z polypropylenu zpevněné skelnými vlákny. - Normálně uzavřený ventil s reverzním průtokem. - Bezproblémový servis malý počet prvků ventilu. - Samočisticí membrána z Buna-N kaučuku. 200mikronový filtr membrány a pružina z nerezové oceli Všestrannost - Pracuje správně i při nízkém průtoku nebo v kombinaci s mikrozávlahami., Pokud je za ventilem instalován filtr RBY. - Šroub vnitřního proplachu s možností vypláchnutí nečistot po instalaci a manuálního spuštění ventilu. - Možnost manuálního spuštění ventilu bez úniku vody do šachty Tlak: 1,0 až 10,3 baru Průtok: 0,05 až 6,82 m 3 /h; pro průtok pod 0,68 m 3 /h; nebo systémy s mikrozávlahami, Je nutno za ventil instalovat filtr RBY MX Teplota: teplota vody až 43 C, okolní teplota až 52 C ELEKTRICKÉ PARAMETRY Cívka 24 V 50/60 Hz Max. spínací proud: 0,45A Pracovní proud: 0,25A Odpor cívky: 70 až 85 Ohmů Není určen pro použití v dekodérových systémech ROZMĚRY Výška: 11,7 cm Délka: 11,2 cm Šířka: 7,9 cm 100 HV (Č/V: H01000) (vnitř. x vnitř. závit) 100 HV-MM (Č/V: H05000) (vněj. x vněj. závit) 100 HVF (Č/V: H01010) (vnitř. x vnitř. závit) regulace průtoku Tlaková ztráta ventilu (bar) m 3 /h 1 HV (bar) 0,25 0,11 0,75 0,14 1,00 0,16 2,00 0,23 5,00 0,32 7,50 0,42 Jak objednat HV - MM VENTILY Model HV: ventily High Value Model Volitelná konfigurace MM: vněj. x vněj. závit Velikost 100: 1 (26/34) 75

76 VENTILY ŘADA PGA Plastový elektromagnetický ventil, možnost přímého i úhlového napojení. Nejodolnější a nejspolehlivější ventil ve své třídě. VENTILY - Maximálně spolehlivé těsnění pro vodotěsný spoj mezi horní a dolní částí ventilu i v nejextrémnějších podmínkách - Robusní konstrukce a elektrické řešení, které zajišťují tichý provoz ventilu - Fitrace vody procházející ventilem zabraňuje zanesení ventilu nečistotami - Pomalé zavírání brání vodnímu rázu a následnému poškození systému - Konstrukce ventilu - normálně uzavřený, přímý průtok. Možno osadit 9V cívku pro ovládání Rain Bird bateriovými ovládacími jednotkami - Spojovací vruty (Phillips, hexagonální, ploché i křížové šroubováky), snadná údržba* - Manuální otevírání ventilu s vnitřním obtokem, bez úniku vody do šachty. Možnost nastavení regulátoru tlaku bez nutnosti spouštění a uzavírání ventilu na jednotce - Zapouzdřená cívka usnadňuje servis, zabraňuje ztrátě jednotlivých částí - 3 roky záruka 150-PGA EXTREME TEMPERATURE SWINGS NO LEAKS EXTRÉMNÍ ODOLNOST Ve ventilu PGA je osazeno silné, odolné těsnění mezi horní a dolní částí ventilu, spolehlivé v jakýchkoliv podmínkách. PGA ventily byly vystaveny velkým teplotním rozdílům a tlakům a výsledkem byl nulový únik vody. Jak objednat PGA REPEATED PRESSURE SPIKES LASTS 2 ½ TIMES LONGER TĚSNĚNÍ ODOLÁVAJÍCÍ TLAKU Těsnění ve ventilu PGA je navrženo tak, aby udrželo výrazné tlakové zatížení vyskytující se na mnoha aplikacích, zvláště na veřejných plochách. Při testech tlakovými rázy o hodnotách vysoce přesahujícími provozní tlaky předčily naše ventily konkurenci až 2,5-krát. Dimenze 1 (26/34) 1½'' (40/49) 2 (50/60) Model PGA * Testy z roku 2013 v laboratořích Rain Bird Product Research v Tucsonu, AZ. 76 The Intelligent Use of Water.

77 VENTILY DOPLŇKY - Možnost doplnit regulátorem tlaku PRS- Dial s regulací 1,0 až 6,9 baru. Stanovení optimálního pracovního tlaku na postřikovačích. - Pracuje i s RAIN BIRD 9V cívkami v bateriově ovládaných systémech (až 10,35baru) - Možno použít i v dekodérových systémech - Tlak: 1,04 až 10,4 baru - Průtok bez PRS-D: 0,45 až 34,05m 3 /h - Průtok s PRS-D: 1,14 až 34,05m 3 /h - Teplota vody: až 43 C - viz tabulka - Okolní teplota: až 52 C - Cívka 24VAC 50/60Hz - Spínací proud: 0,41A (9,9VA) při 60Hz - Provozní proud: 0,14A (3,43VA) při 60Hz - Nominální odpor cívky: Ohmů ROZMĚRY Model (výška x délka x šířka) PGA: 18,4 cm x 14 cm x 8,3 cm PGA: 20,3 cm x 17,2 cm x 8,9 cm PGA: 25,4 cm x 19,7 cm x 12,7 cm Poznámka: PRS-D regulátor přidá ventilu na výšku 5,1 cm PGA (Č/V: B31410): 1" (26/34) PGA-9V (Č/V: B31440): 1" (26/34) s 9V cívkou Rain Bird PGA (Č/V: B31510): 1 ½" (40/49) PGA-9V (Č/V: B31540): 1 ½" (40/49) s 9V Rain Bird cívkou PGA (Č/V: B31610): 2" (50/60) PGA-9V (Č/V: B31640): 2" (50/60) s 9V Rain Bird cívkou DOPORUČENÍ 1. Rain Bird doporučuje rychlost vody v přívodním potrubí maximálně do 1,5 m/s, aby se omezily účinky vodního rázu 2. Společnost Rain Bird doporučuje použít na začátku systému centrální filtr, aby se zamezilo hromadění nečistot pod membránou, nebo vniknutí nečistot dále do systému 3. U průtoků pod 2,27 m 3 h společnost Rain Bird doporučuje otočit kličku regulace průtoku dolů o dvě celé otočky z polohy úplného otevření Tlaková ztráta ve ventilu PGA (bary) Průtok Průtok m3 h I/m PGA PGA PGA PGA PGA PGA Přímo Úhlově Přímo Úhlově Přímo Úhlově Maximální tlak při teplotě vody ve ventilu PGA Teplota vody 23 C 27 C 32 C 38 C 43 C Stálý tlak 10.4 bar 9.1 bar 7.7 bar 6.4 bar 5.2 bar VENTILY 77

78 VENTILY ŘADA PEB Elektromagnetické ventily Ventily jsou určeny do systémů na velké travnaté plochy jako parky a sportovní plochy VENTILY Přímá konfigurace Pomalé zavírání ventilu chránící před vodním rázem a následným poškozením systému Tělo ventilu je vyrobeno z PE se skelnými vlákny Možnost manuálního otevření ventilu otočením cívkou o ¼ otáčku bez úniku vody z ventilu Cívka s nasouvacím klíčem Zapouzdřená cívka Regulace průtoku Proplachovací šroub Široký rozsah pracovních tlaků Samoproplachovací filtr u řady PEB Modely PESB vybaveny stírátkem, které očistí nerezový filtr membrány při každém otevření a zavření ventilu Pracuje s cívkami 24V Možnost doplnit regulátorem tlaku PRS- Dial s regulací 1,0 6,9 baru Pracuje i s RAIN BIRD 9V cívkami v bateriově ovládaných systémech Důležité: při použití 9V cívek nepřekračujte na ventilu tlak 10 barů. Průtok: 0,06 až 45 m 3 /h Tlak: 1,4 až 13,8 baru (23 C) Teplota: až 66 C ELEKTRO Cívka: 24V 50 Hz Spínací proud: 0,41A (9,9W) Provozní proud: 0,14A (5,5W) ROZMĚRY 100-PEB a 100-PESB Výška: 16,5 cm Délka: 10,2 cm Šířka: 10,2 cm 100-PEB (Č/V: B34073): 1 (26/34) BSP vnitřní vstupní a výstupní závit 100-PESB (Č/V: B37073): 1 (26/34) BSP vnitřní vstupní a výstupní závit, se samočistícím stírátkem 150-PEB (Č/V: B34083): 1,5 (40/49) vnitřní vstupní a výstupní závit 150-PESB (Č/V: B37083): 1,5 (40/49) vnitřní vstupní a výstupní závit, se samočistěním stírátkem 200-PEB (Č/V: B34093): 2 (50/60) BSP vnitřní vstupní a výstupní závit 200-PESB (Č/V: B37102): 2 (50/60) BSP vnitřní vstupní a výstupní závit, se samočištěním stírátkem DOPLŇKY PRS-Dial: regulátor tlaku, regulující v rozsahu 1,0 až 6,9 baru TBOS 9V cívka 150-PEB Tlaková ztráta na ventilu (bar) m 3 /h 100-PEB 150-PEB 200-PEB 100-PESB 150 PESB 200 PESB 0,06 0, ,3 0, ,6 0, ,2 0, , ,32 0,26-9 0,68 0, , , ,42 0, ,57 0, ,74 0, ,92 0, ,14 0, ,38 0, , , , ,34 Tlaková ztráta platí pro ventil s plně otevřeným regulátorem průtoku. Jak objednat 150-PEB a 150-PESB Výška: 20,3 cm Délka: 15,2 cm Šířka: 15,2 cm 150-PESB PESB 200-PEB a 200-PESB Výška: 20,3 cm Délka: 15,2 cm Šířka: 15,2 cm Poznámka: s regulátorem PRS-Dial je výška ventilu o 5 cm větší. Model PESB: elektromagnetický ventil se samočistícím stírátkem Dimenze 1 (26/34) 1" ½ (40/49) 2 (50/60) 78 The Intelligent Use of Water.

79 VENTILY ŘADA BPES 3 elektromagnetické ventily (kombinované provedení mosaz + plast) 3 (80/90) ventily BPE a BPES jsou určeny pro bezproblémový provoz i ve velmi náročných podmínkách, jako například velké veřejné plochy a sportovní plochy. Tyto ventily odolávají i extrémnímu tlakovému namáhání a průtoku předčištěné vody s organickými příměsemi. Přímé / úhlové uspořádání Mosazná spodní část ventilu a z PE se skelnými vlákny vrchní část Proplachovací šroub, umožňující výplach nečistot ze systému při spouštění a opravách systému Funkce regulace průtoku Široký rozsah pracovních tlaků Pomalé zavírání zabraňující vzniku vodních rázů Membrána s filtrem Modely BPES vybaveny nylonovým stírátkem, které očistí nerezový filtr membrány při každém otevření a zavření ventilu Možnost doplnit regulátorem tlaku PRS-Dial s regulací 1,0 6,9 baru Pracuje i s RAIN BIRD 9V cívkami v bateriově ovládaných systémech Důležité: při použití 9V cívek nepřekračujte na ventilu tlak 10 barů. VENTILY Průtok: 13,6 až 68.0 m 3 /h Tlak: 1,4 až 13,8 baru (23 C) Teplota vody: až 43 C ELEKTRO Cívka: 24V 50 Hz Spínací proud: 0,41A (9,9W) Provozní proud: 0,28A (6,7W) MODEL 300-BPES (Č/V: B38213): 3 (80/90) BSP se samočistícím stírátkem DOPLŇKY PRS-Dial: regulátor tlaku, regulující v rozsahu 1,0 až 6,9 baru TBOS 9V cívka ROZMĚRY Výška: 34,61 cm Délka: 20,32 cm Šířka: 17,78 cm Jak objednat Tlaková ztráta na ventilu m 3 /h Přímé Úhlové 13,6 0,46 0, ,19 0, ,14 0, ,21 0, ,29 0, ,34 0,31 Tlaková ztráta platí pro ventil s plně otevřeným regulátorem průtoku BPES Dimenze 3 (80/90) Model BPES 79

80 VENTILY ŘADA 100 HYFLOW Vysoce výkonné plastové hydraulické elektroventily se solenoidovým ovládáním 3 ventil vyrobený z nylonu se skelnými vlákny, určený do silně namáhaného prostředí, s vysokou chemickou odolností Velmi vysoká průtoková kapacita s minimálními tlakovými ztrátami Jednoduchá obsluha - Plastový ventil pro průmyslové využití - Jednoduchá konstrukce umožňující snadnou kontrolu a obsluhu - Možnost vertikální I horizontální instalace Všestrannost - Pracuje při nízkém tlaku - Plynulé zavírání VENTILY Spolehlivost - Vysoce odolný ventil vyrobený z nylonu se skelnými vlákny, určený do silně namáhaného prostředí - Ventilová zátka umožňuje přesné nastavení a plynulou regulaci. - Kloubová příruba odstraňuje napětí z ohnutého potrubí a eliminuje napětí v těle ventilu Průtok : od 10 do 80 m 3 /h Pracovní tlak : 0,7 až 10 barů Teplota : do 60 C ROZMĚRY Výška: 28,6 cm Délka : 30,8 cm Šířka 10 cm Hmotnost 4,4 kg MODEL BER310023: 3 BSP vnitřní závit s možností příruby DN 80 (vstup/výstup) PŘÍSLUŠENSTVÍ DB, DBRY-6, DBM a King konektory ELEKTRO Cívka 24 :VAC - 50 Hz Spínací proud : 0.30 A (7.2 VA) Provozní proud : 0.19 A (4.6 VA) TLAKOVÁ ZTRÁTA VE VENTILU ROZMĚRY / HMOTNOST Velikost DN 80 Tvar těla ventilu Y Y Koncové připojení 3 BSP Univerzální příruba Kov L (mm) H (mm) h (mm) W (mm) Hmotnost(kg) The Intelligent Use of Water.

81 VENTILY ROZBOČOVACÍ SESTAVY Z PVC Kompletní systém rozbočovacích sestav a tvarovek s převlečnými maticemi s vnějším (AG) i vnitřním závitem (IG) RB 1200 SERIES Systém s převlečnými maticemi umožňuje snadnou demontáž a výměnu ventilu bez řezání a přidávání dalších tvarovek. Velkoplošné těsnění s O-kroužky zajišťuje dokonalou těsnost. Veškeré závitové spoje těsní již po dotažení rukou. Rychlá a snadná instalace - Unikátní konstrukce s převlečnými maticemi pro snadnou demontáž a montáž ventilů. - Přímé spojení tvarovek s ventily bez potřeby používat další přechodky. - Přímé spojení tvarovek s ventily bez nutnosti instalace vsuvek a nátrubků. - Pro instalaci již není třeba používat žádnou těsnící teflonovou pásku. Provozní tlak: 10,5 baru : Řada RB1300 tvarovky s vnějším závitem AG RB (Č/V: V54281): T-kus 1 IG x 1 AG s protočnou maticí x 1 AG RB (Č/V: V54282): Rozbočovač s dvěma výstupy 1 IG x 2 výstupy 1 AG s protočnou maticí x 1 AG RB (Č/V: V54285): T-kus 1 IG protočná matice x 1 IG x 1 IG protočná matice RB (Č/V: V54287): Koleno 1 AG x 1 AG s protočnou maticí RB (Č/V: V54288): Koleno 1 IG x 1 AG s protočnou maticí RB (Č/V: V54289): Spojovací kříž 1 IG x 2 výstupy 1 AG s protočnou maticí x 1 AG vrb (Č/V: V54305): Nátrubek 1 AG x 1 IG RB (Č/V: V54306): Redukovaný nátrubek 1 IG x ¾ IG RB (Č/V: V54280): Zátka 1 IG RB (Č/V: V54283): Rozbočovač s 3 výstupy 1 IG x 3 výstupy 1 AG s protočnou maticí x 1 AG RB (Č/V: V54284): Rozbočovač s 4 výstupy 1 IG x 4 výstupy 1 AG s protočnou maticí x 1 AG Řada RB1200 tvarovky s vnitřním závitem IG RB (Č/V: V54262): T-kus 1 IG x 1 IG s protočnou maticí x 1 AG RB (Č/V: V54263): Rozbočovač s dvěma výstupy 1 IG x 2 výstupy 1 IG s protočnou maticí x 1 AG RB (Č/V: V54266): T-kus 2 výstupy 1 IG s protočnou maticí x 1 IG RB (Č/V: V54268): Koleno 1 AG x 1 IG s protočnou maticí RB (Č/V: V54269): Koleno 1 IG x 1 IG s protočnou maticí RB (Č/V: V54270): Spojovací kříž 1 IG x 1 IG s protočnou maticí x 1 IG s protočnou maticí x 1 AG RB (Č/V: V54272): 1 Euro adapter RB (Č/V: V54264): Rozbočovač s 3 výstupy 1 IG x 3 výstupy 1 IG s protočnou maticí x 1 AG RB (Č/V: V54265): Rozbočovač s 4 výstupy 1 IG x 4 výstupy 1 IG s protočnou maticí x 1 AG RB (Č/V: V54277): Redukovaný nátrubek 1 AG x ¾ IG RB (Č/V: V54278): Nátrubek 1 AG x 1 AG RB (Č/V: V54279): Redukovaný nátrubek 1 AG x ¾ AG RB RB RB RB RB RB RB RB RB RB RB RB RB 1300 SERIES RB RB RB RB RB RB RB RB RB VENTILY RB RB MTT-100 PVC T-KUS pro elektromagnetické ventily Možnost vytvoření rozvaděče potrubí pro ventily 1 BSP s vnitřním připojovacím závitem. Není potřeba žádných nástrojů Těsnění O-kroužkem mezi T-kusy Správné rozmístění ventilů Možnost vytvoření rozvaděče pro jakýkoliv počet ventilů (1x MTT-100 á ventil) Tlak: až 10 barů 1 vnější závit x 1 (26/34) vnější závit s těsněním O-kroužkem x 1 (26/34) vnitřní závit BSP ROZMĚRY Délka: 12 cm MODEL MTT-100 (Č/V: L06300) 81

82 VENTILY ŘADA 3RC: 5LRC Bronzový rychlospojný ventil a klíč Rychlospojný ventil je určený k umístění pod zem a umožňuje odběr vody ze systému pro aplikace od zahrad až po městské parky. Umísťují se do úrovně s terénem a umožňují napojení nadzemního postřikovače nebo odběr vody hadicí. Bronzový Klíč se vloží shora do ventilu. Otočením klíče se ventil otvírá a zavírá. Vysoceodolné víčko z termoplastu Ocelová pružina ventilu zabraňuje unikání vody z ventilu 5LRC Průtok: 7,0 až 16,0 m 3 /h Tlak: 0,4 až 8,6 baru ROZMĚRY 5LRC Výška: 14,0 cm 33DK (Č/V: B11801): klíč ¾" (20/27) vnější 5LRC (Č/V: B12806): 1" (26/34) BSP vnitřní připojovací závit, uzamykatelné gumové víčko 55K-1 (Č/V: B13401): klíč 1" (26/34) BSP vnější závit PARAMETRY: TLAKOVÉ ZTRÁTY m 3 /h Tlakové ztráty ve ventilu 5LRC 7, bar 8, bar 9,0 0,50 bar 10,0 0,61 bar 12,0 0,85 bar 14,0 1,15 bar 16,0 1,48 bar DOPLŇKY 2049: Klíč na odjištění/zajištění víčka 5LRC ŘADA SH: SH0 A SH2BSP Mosazná otočná koncovka hadice VENTILY Otočné koncovky se nasazují na klíče 33DK / 55K-1. Hadice může být otočena do kteréhokoliv směru plných 360, bez vytvoření smyčky na hadici. Mosazná Těsnění O-kroužkem Používá se s klíči 33DK / 55K-1 SHO Vstupní ¾ (20/27) vnitřní závit Výstupní ¾ (20/27) vnější závit SH2BSP vstupní 1 (26/34) vnitřní závit výstupní 1 (26/34) vnější závit SHO (Č/V: B40005): otočná koncovka hadice ¾ (20/27) SH2BSP (Č/V: B40103): otočná koncovka hadice 1 (26/34) ŘADA P-33: P-33 / P-33DK / PSH-0 Plastový rychlospojný ventil a klíč / Plastová otočná koncovka hadice Tento rychlospojný ventil umožňuje snadný přístup k vodě z podzemního trubního vedení a může být použit v kombinaci s hadicí pro ruční zavlažování nebo čištění chodníků, cestiček, atd. Koncovka PSH-O se připevní na klíč P-33DK a umožní otáčení hadice do kteréhokoliv směru plných 360 bez vytvoření smyček na hadici. Používá se v kombinaci s klíčem P-33DK (rýhovaná rukojeť) Pouzdro ventilu provedeno z plastu Delrin Ventil složen ze dvou částí, klíč z jedné Ocelová pružina Zacvakávací víčko chrání před vnikáním nečistot Odolný plast s ochranou proti UV Těsnění O-kroužkem Používá se ke klíči P-33DK Maximální pracovní tlak: 6,2 baru Ventil: ¾ (20/27) vnější závit Klíč: ¾ (20/27) vnější závit ¾ (20/27) vstupní vnitřní závit ¾ (20/27) výstupní vnější závit ROZMĚRY Výška P-33 rychlospojného ventilu: 13,8 cm Výška P-33DK: klíč pro P-33 P-33 (Č/V: LP3300): rychlospojný ventil P-33DK (Č/V: LP3310): klíč pro P-33 PSH-O (Č/V: LP4100) PARAMETRY m 3 /h Tlakové ztráty ve ventilu 2.5 < 0.1 bar bar bar bar bar bar 82 The Intelligent Use of Water.

83 VENTILY PRS-DIAL Regulátor tlaku Regulátor udržuje konstantní výstupní tlak bez ohledu na kolísání vstupního tlaku. Používá se s ventily Rain Bird řady PGA, PEB, PESB, BPE a BPES. Výstupní tlak je udržovaný v rozmezí 1,04 až 6,90 baru, s odchylkou ±0,21 baru. Reguluje v rozsahu: 1,0 až 6,9 baru Ergonomický tvar s nasouvacím pevným krytem Možnost jemného nastavení po 0,02 baru Část regulátoru se stupnicí lze nasadit i na stávající regulátory PRS-B Ochrana proti tlakovým rázům Průtok: 1,14 až 46 m 3 /h Tlak: až 13,8 baru Rozsah regulace: 1,04 až 6,90 baru Přesnost: +/- 0,21 baru Pro správnou funkci regulátor vyžaduje, aby byl vstupní tlak alespoň o 1 bar vyšší než požadovaný tlak výstupní. MODEL PRS-Dial (Č/V: B33135) INFORMACE Vstupní tlak musí být vždy minimálně o 1,04 baru vyšší než požadovaný pracovní tlak na výstupu. Při velkém převýšení, nebo systémech s vysokým tlakem instalujte postřikovače s PRS a/nebo zpětnými ventily SAM. Pokud je vstupní tlak vyšší, než 6,90 baru, osaďte redukční ventil. Rain Bird nedoporučuje použití regulátoru mimo předepsané rozpětí průtoků. Rain Bird nedoporučuje vyšší rychlosti proudění vody než 2,29 m/s z důvodů tlakových rázů. Při průtocích nižších než 2,27 m 3 /h doporučujeme nastavit regulátor průtoku do pozice dvě otočky do plného otevření. Poznámka: Ventil a regulátor tlaku PRS-Dial je nutno objednat separátně. VENTILY 150-PGA s PRS-D Průtok Ventil m³/h l/h 100 PGA 150 PGA 200 PGA PEB 150 PEB 200 PEB BPES PEB s PRS-D *Uvedené hodnoty jsou průtoky ventilem. Řez regulátorem PRS-D 300-BPE s PRS-D 83

84 VENTILY ŘADA VBA Polypropylenové ventilové šachtice - Nejlepší cena na trhu. Obdélníkové a kruhové šachtice vyrobené z plastu umožňují snadný přístup k elektromagnetickým a manuálním ventilům a dalšímu zařízení používaném v automatických zavlažovacích systémech. Tyto šachtice jsou určeny do soukromých zahrad. Šachtice je vyrobena z černého a zeleného polypropylenu Víko je součástí dodávky šachtice (nástavec je doplněk) Prodloužení je k dispozici pro VBA02674 a VBA02675 Estetické, lehké, zasunovatelné jedna do druhé, což zlevňuje dopravu Uzavíratelné víko Exkluzivní víko T-COVER - Snadná identifikace: vylisované číslo modelu a značka RAIN BIRD - Snadné otvírání: zářez a otvor pro otevírací klíč dva v jednom Předpřipravené otvory pro potrubí, není třeba žádných nástrojů ROZMĚRY Kruhové ventilové šachtice VBA17186 ØS Průměr 210 mm ØB Průměr 180 mm H Výška 120 mm Kruhové ventilové šachtice VBA02672 VBA02673 ØS Průměr 160 mm 242 mm ØB Průměr 200 mm 335 mm H Výška mm 255 mm LC Otvory pro potrubí (šířka) 67 mm 52 mm HC Otvory pro potrubí (výška) 64 mm 89 mm VENTILY Prodloužení VBA02676 VBA07777 LS2 Délka 382 mm 530 mm ls2 Šiřka 255 mm 380 mm H2 Výška 180 mm 190 mm LB2 Délka 394 mm 550 mm lb2 Šiřka 266 mm 380 mm Obdélníkové ventilové šachtice VBA02674 VBA02675 LS1 Délka 386 mm 545 mm ls1 Šiřka 267 mm 380 mm H1 Výška 305 mm 305 mm LB1 Délka 505 mm 630 mm lb1 Šiřka 370 mm 480 mm LC Otvory pro potrubí (šířka) 70 mm 80 mm HC Otvory pro potrubí (výška) 105 mm 105 mm Kruhový závlahový hydrant 7" kruhová ventilová šachtice 10" kruhová ventilová šachtice Prodloužení pro šachtici standard Prodloužení pro šachtici Jumbo Ventilová šachtice Standard Ventilová šachtice Jumbo Šachtice je vyrobena z černého polypropylenu. Víko je vyrobeno ze stejného zeleného materiálu. Estetická, lehká a lze zasunout jedna do druhé, čímž se šetří cena za dopravu Kruhový závlahový hydrant s vestavěným ¾" (20/27) ventilem Šachtice je vyrobena z černého polypropylenu. Víko je vyrobeno ze stejného zeleného materiálu. Víko součástí dodávky šachtice Estetická, lehká a lze zasunout jedna do druhé, čímž se šetří cena za dopravu Šachtice je vyrobena z černého polypropylenu. Víko je vyrobeno ze stejného zeleného materiálu. Víko součástí dodávky šachtice Estetická, lehká a lze zasunout jedna do druhé, čímž se šetří cena za dopravu Prodloužení k dispozici pro model VBA02674 Estetická, lehká a lze zasunout jedna do druhé, čímž se šetří cena za dopravu DALŠÍ FUNKCE Prodloužení k dispozici pro model VBA02675 Estetická, lehká a lze zasunout jedna do druhé, čímž se šetří cena za dopravu Šachtice je vyrobena z černého polypropylenu. Víko je vyrobeno ze stejného zeleného materiálu Víko součástí dodávky šachtice Prodloužení k dispozici Estetická, lehká a lze zasunout jedna do druhé, čímž se šetří cena za dopravu Uzamykatelné víko Exkluzivní víko T-COVER: - Jednoduchá identifikace: vylisované číslo modelu a značka RAIN BIRD - Snadné otevírání: zářez a otvor pro otevírací klíč dva v jednom Předpřipravené otvory pro potrubí, není potřeba žádný nástroj Šachtice je vyrobena z černého polypropylenu. Víko je vyrobeno ze stejného zeleného materiálu. Víko součástí dodávky šachtice Prodloužení k dispozici Estetická, lehká a lze zasunout jedna do druhé, čímž se šetří cena za dopravu Uzamykatelné víko Exkluzivní víko T-COVER: - Jednoduchá identifikace: vylisované číslo modelu a značka RAIN BIRD - Snadné otevírání: zářez a otvor pro otevírací klíč dva v jednom Předpřipravené otvory pro potrubí, není potřeba žádný nástroj VBA17186: Kruhový závlahový hydrant s vestavěným ¾" (20/27) ventilem VBA02672: Kruhová ventilová šachtice s víkem bajonetového typu VBA02673: Kruhová ventilová šachtice s nacvakávacím víkem VBA02676: Prodloužení pro model VBA02674 (bez víka) VBA07777: Prodloužení pro model VBA02675 (bez víka) VBA02674 : Obdélníková ventilová šachtice s víkem zajištěným šroubem VBA02674C: Víko pro ventilovou šachtici VBA02674 a prodloužení VBA02676 VBA02675: Obdélníková ventilová šachtice s víkem zajištěným šroubem VBA02675C: Víko pro ventilovou šachtici VBA02675 a prodloužení VBA The Intelligent Use of Water.

85 VENTILY VENTILOVÉ BOXY ŘADY VB Odolné ventilové šachtice pro použití na komerčních a veřejných plochách, vybavené řadou výjmečných funkcí Pevnost a stabilita - šachtice je tvarově navržena díky vlnité struktuře a široké obrubě tak, že poskytuje maximální pevnost a odolnost proti tlaku a zaručuje velkou stabilitu šachtice Inteligentní design víka neobsahuje žádné otvory, což brání průniku organismů, skosené okraje minimalizují možné poškození od travní techniky a umožňuje snadné otevření pomocí ruky, nebo lopaty Variabilní instalace západky na dně šachtice umožňující snadné spojení šachtic a prodloužení šachtic poskytují možnost variabilních instalací Ekologická šetrnost materiál šachtic šetrný k životnímu prostředí je použit ze 100% recyklovaných materiálů (černé boxy a černá víka), který odpovídá LEED. Tvar otvoru pro šroub znemožňuje vniknutí hmyzu do šachtice Vybrání víka pro snadné odklopení víka Možnost spojení dvou šachtic dohromady pomocí západek dna šachet k sobě. Možnost hlubší instalace Žebra zajišťují vylomení záslepky v pozici při zpětném zásypu Vylomitelné záslepky - otvory pro potrubí na všech čtyřech bočních stranách šachtice Vlnitý povrch stran šachtice zvyšuje pevnost šachtice při zvýšeném zatížení Zkosené okraje víka chrání proti poškození při pojezdu travní technikou Široká příruba stabilizuje polohu šachtice a poskytuje vyšší pevnost šachty na boční namáhání 7" kruhová ventilová šachtice 10" kruhová ventilová šachtice Ventilová šachtice Standard Prodloužení pro šachtici Standard VELIKOST Ventilová šachtice Jumbo Prodloužení pro šachtici Jumbo Ventilová šachtice Super jumbo Ventilová šachtice Maxi jumbo VENTILY Spodní průměr: 25.1 cm Výška: 22,9 cm Snadno odstranitelné krytky na otvorech pro potrubí usnadňují a zkracují montáž Čtyři rovnoměrně umístěné boční otvory pro potrubí až 50 mm Spodní průměr: 34.9 cm Výška: 25,4 cm Snadno odstranitelné krytky na otvorech pro potrubí usnadňují a zkracují montáž Čtyři rovnoměrně umístěné boční otvory pro potrubí až 50 mm Délka: 55,4 cm Šiřka: 42,2 cm Výška: 30,5 cm Snadno odstranitelné krytky na otvorech pro potrubí usnadňují a zkracují montáž Dva centrálně umístěné otvory pro potrubí až 89mm a 11 otvorů pro potrubí až 50mm Délka: 50,8 cm Šiřka: 37,5 cm Výška: 17,1 cm DALŠÍ FUNKCE Prodloužení šachtice umožňuje hlubší a variabilnější instalaci Délka: 66,8 cm Šiřka: 50,3 cm Výška: 30,7 cm Snadno odstranitelné krytky na otvorech pro potrubí usnadňují a zkracují montáž Dva centrálně umístěné otvory pro potrubí až 89mm. Prodloužení nemá otvory Délka: 62,0 cm Šiřka: 45,5 cm Výška: 17,1 cm Prodloužení šachtice umožňuje hlubší a variabilnější instalaci Délka: 84,1 cm Šiřka: 60,5 cm Výška: 38,1 cm Snadno odstranitelné krytky na otvorech pro potrubí usnadňují a zkracují montáž Třináct otvorů pro potrubí až 89 mm Délka: 102,4 cm Šiřka: 68,8 cm Výška: 45,7 cm Snadno odstranitelné krytky na otvorech pro potrubí usnadňují a zkracují montáž Šest otvorů na kratších stranách pro potrubí až 50mm a 12 otvorů na delších stranách pro potrubí až 80 mm MODEL VB7RND (Č/V: A11480): 7" kruhová šachtice a zelené víko VB10RND (Č/V: A11458): 10" kruhová šachtice a zelené víko VB10RNDL (Č/V: A11454): zelené víko VBSTD (Č/V: A11408): obdélníková šachtice Standard a zelené víko VBSTDL (Č/V: A11404): zelené víko VBSTD6EXTB (Č/V: A11420): prodloužení pro šachtici Standard, pouze tělo VBJMB (Č/V: A11438): ventilová šachtice Jumbo a víko VBJMBL (Č/V: A11434): zelené víko VBJMB6EXTB (Č/V: A11445): prodloužení pro šachtici Jumbo, pouze tělo VBSPRH (Č/V: A61473): šachtice Super jumbo a uzamykatelné zelené víko se dvěma šrouby VBMAXH (Č/V: A61483): šachtice Maxi Jumbo a uzamykatelné zelené víko se dvěmi šrouby UZAVÍRACÍ PROTIVANDALNÍ SYSTÉM VB-LOCK-P (Č/V: A11465): Penta šroub 1,0 x 5,7cm, podložka a západka PROTIVANDALNÍ 85

86 VENTILY DBM10 Quick Connect vodotěsné konektory vodičů Schváleno pro 30 V vlhká/mokrá místa Vhodný pro spojení až 3 vodičů velikosti 1.5 mm 2 nebo 0,8 mm 2 Vlhkotěsný, kompaktní design Určeno pro izolovaný měděný vodič. Není nutno odizolovávat vodiče. Jednodílný kovový břit zlepšuje tok el. proudu mezi vodiči Průhledný zelený stlačitelný kryt umožňuje vizuální kontrolu Odolnost proti UV a nárazům Maximální napětí: 600V MODEL DBM10 (Č/V: ) KING Vlhkotěsné konektory vodičů VENTILY Určeno pro elektrospoje vodičů nízkého napětí Vhodný pro spojení až 2 vodičů velikosti 2.5 mm 2 nebo 3 vodičů o vel. 1.5 mm 2 Vlhkotěsné SPOLEHLIVOST - Jištění vodičů proti vytržení pružnou pojistkou konektoru - Eliminuje poškození v důsledku koroze nebo vlhkosti - Znemožňuje jiskření - Možnost spojení měď měď (pouze). Po rozebrání nemůže být znovu použit! Maximální napětí 30V MODEL KING (Č/V: L63000) DBRY20 Snadná instalace Vlastnosti Rychlá instalace - konektory DB serie se instalují jednoduše a rychle a poskytují spolehlivou ochranu proti vlhkosti při propojení ventilů do ovládací jednotky Zjednodušení skladu - tento konektor je jediný, který budete potřebovat! Ideální konektor pro použití do dvoužilových dekodérových systémů Vyhněte se zbytečným opravám Vyhledávání a oprava zkorodovaných kabelových spojů vás stojí čas a peníze. Vyhnete se zbytečným požadavkům na servis Možno použít na vodiče 0,3 až 8 mm 2 Možno použít pro spoje od 24VAC až 600VAC Certifikace IP67, UL 486D pro přímé uložení do země Funkce Strain Relief zabraňuje vytažení a rozpojení vodičů z konektoru Vodotěsná silikonová výplň chrání proti korozi Použitý UV materiál zabraňuje znehodnocení konektoru při dlouhodobém vystavení slunečnímu záření MODEL DBRY20: silikonový konektor pro přímé uložení do země, červená zajišťovací čepička, balení po 20ks 86 The Intelligent Use of Water.

87 VENTILY VÍCEVODIČOVÝ KABEL PRO ZÁVLAHY Vícevodičový kabel pro velmi nízké napětí (pod 30V). Ideální pro vedení proudu od svorkovnice ovládací jednotky k elektromagnetickým ventilům. 3, 5, 7, 9-ti a 13-ti vodičovém provedení Jednotlivé vodiče ve společném kabelu Izolace z černého polyetylenu. Tloušťka: 0,64mm. Vysoká odolnost proti mechanickému namáhání, chemikáliím a vlhkosti Nylonové vlákno usnadňující stahování izolace kabelu Průřez vodiče 0,8 mm 2 vhodný pro jakoukoliv aplikaci zavlažovacích systémů v zahradách Maximální vzdálenost mezi jednotkou a ventilem: 350 m Irricable 3/75 (Č/V: C03075): 3-vodičový kabel, 75 m na cívce Irricable 3/150 (Č/V: C03150): 3-vodičový kabel, 150 m na cívce Irricable 5/75 (Č/V: C05075): 5-vodičový kabel, 75 m na cívce Irricable 5/150 (Č/V: C05150): 5-vodičový kabel, 150 m na cívce Irricable 7/75 (Č/V: C07075): 7-vodičový kabel, 75 m na cívce Irricable 7/150 (Č/V: C07150): 7-vodičový kabel, 150 m na cívce Irricable 9/75 (Č/V: C09075): 9-vodičový kabel, 75 m na cívce Irricable 13/75 (Č/V: C13075): 13-vodičový kabel, 75 m na cívce JEDNOVODIČOVÝ OVLÁDACÍ KABEL VENTILY Jednovodičový kabel pro velmi nízké napětí (pod 30V). Ideální pro vedení proudu od jednotky k dekodérům nebo postřikovačům s vestavěným ventilem. Pevný měděný vodič Dodávaný s jednoduchou nebo dvojitou izolací Průřez vodiče: 1,5 mm 2 Tloušťka kabelu: 3mm u 1 x 1,5mm 2 s jednoduchou izolací a 4 mm s dvojitou izolací Vysoká odolnost proti mechanickému namáhání, chemikáliím a vlhkosti Kabel označen nápisem Rain Bird Vzestupné značení délky po 1m SI 115 (Č/V: C ): 1 x 1,5 mm 2, jednoduchá PE izolace, 500 m cívka SI 125 (Č/V: C ): 1 x 2,5 mm 2, jednoduchá PE izolace, 500 m cívka NÁSTROJ NA ODIZOLOVÁNÍ VODIČE Víceúčelový nástroj na všechny standardní kruhové kabely. Umožňuje rychlé, bezpečné a přesné odizolování vnější izolace kabelu a vnitřní izolace vodičů. Není nutné nastavení hloubky řezu Nedojde k poškození vodičů Možnost odizolování vodičů v rozsahu: 0,2 4,0mm 2 Naříznutí i odizolování kabelu (až 20 cm) v jednom kroku Další naříznutí pro odizolování až 20 cm Na nástroji značka Rain Bird MODEL Wire Stripper (Č/V: MW9999) 87

88 VENTILY VENTILY 88 The Intelligent Use of Water.

89 OVLÁDACÍ JEDNOTKY OVLÁDACÍ JEDNOTKY ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PRVKY PRO MIKROZÁVLAHU ÚVOD ROTAČNÍ POSTŘIKOVAČE VENTILY Tipy pro úsporu vody l Funkce Seasonal Watering Adjustment (Sezónní procentuelní úprava dat) která je k dispozici na všech ovládacích jednotkách Rain Bird, umožňuje uživatelům snadné přizpůsobení závlahových dávek měnícím se sezónním požadavkům na závlahovou dávku. Ovládací jednotky ESP-LX navíc nabízejí funkci Monthly Seasonal Adjustment (Měsíční procentuelní úprava dat), která pomůže šetřit vodu díky možnému nastavení rozdílných procent pro každý měsíc v roce. VÝBĚR OVLÁDACÍ JEDNOTKY 230V...90 OVLÁDACÍ JEDNOTKA ŘADY ESP-RZXE OVLÁDACÍ JEDNOTKA ŘADY ESP-ME MODUL LNK WI-FI OVLÁDACÍ JEDNOTKA ESP-LXME...94 DEKODÉROVÁ OVLÁDACÍ JEDNOTKA ESP-LXD...95 ČIDLA PRŮTOKU...96 RSD-BEX...97 ŘADA WR l V případě delšího období srážek lze zavlažovací cyklus snadno přerušit pomocí funkce Rain Delay (dostupné u ovl. jednotek ESP-Me, ESP-LXMe a ESP-LXD). Zavlažování je přerušeno na určenou dobu, po níž se opět obnoví nastavený automatický režim zavlažování. l Všechny ovládací jednotky Rain Bird umožňují efektivní hospodaření s vodou pomocí celé řady programovacích funkcí. U jednotek ESP-RZXe a ESP-Me lze vyvolat dříve uložený základní režim Contractor Default. Funkce Delayed Recall (odložené vyvolání) u jednotky ESP-LX obnoví standardní zavlažovací režim např. po několika dnech či týdnech intenzivnějšího zavlažování. SMRT-YI...99 DB KONEKTORY VODIČŮ DBM KING VÍCEVODIČOVÝ KABEL PRO ZÁVLAHY JEDNOVODIČOVÝ OVLÁDACÍ KABEL NÁSTROJ NA ODIZOLOVÁNÍ VODIČE LPVK-12E BAT9AL PORADENSTVÍ RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ JEDNOTKY 89

90 OVLÁDACÍ JEDNOTKY VÝBĚR OVLÁDACÍ JEDNOTKY 230V OVLÁDACÍ JEDNOTKY Soukromé zahrady Veřejné travnaté plochy Velké travnaté plochy Sportovní plochy Interiér Exteriér Počet sekcí Počet programů Doba závlahy na sekci (max) Počet startů na den a program Water Budget Ruční zapnutí a vypnutí závlahy Dešťová pauza Možnost spuštění více sekcí najednou Možnost překrytí průběhu programů LCD displej Možnost Wi-Fi CYKLY 7mi denní cyklus 1-14 denní variabilní cyklus 1-31 denní variabilní cyklus Cyklus sudých / lichých dnů 365-ti denní kalendář Testovací program Předprogramované cykly Počet ventilů spuštěných najednou Kapacita spuštění ventilů na jednotce MOŽNOST ZAPOJENÍ DO VYŠŠÍHO CENTRÁLNÍHO OVLÁDÁNÍ Kompatibilita s centrálním ovládáním DOPLŇKY RSD-BEx čidlo srážek WR2: Bezdrátové čidlo srážek / teploty S.M.R.T.-Y: Čidlo vlhkosti ESP-RZXe ESP-Me ESP-LXME ESP-LXD 4, 6, , 125, min 6h 12h 12h The Intelligent Use of Water.

91 OVLÁDACÍ JEDNOTKY OVLÁDACÍ JEDNOTKA ŘADY ESP-RZXE Řada Rain Bird ESP-RZXe WiFi nabízí profesionální ovládací jednotky s pevným počtem sekcí pro závlahu soukromých a menších komerčních systémů. Ovládací jednotka ESP-RZXe je založena na programování jednotlivých sekcí, které je jednodušší a vyhovuje i méně zkušeným uživatelům. K dispozici jsou 4,6 a 8-mi sekční modely. ESP-RZXe nabízí flexibilní programování ideální pro širokou škálu aplikací, včetně soukromých zahrad a menších závlahových systémech na komerčních plochách. Snadné použití Ovládací jednotka ESP-RZXe byla navržena pro co nejjednodušší obsluhu. Programování jednotlivých sekcí umožňuje samostatné nastavení režimu každého ventilu. Již není potřeba vysvětlovat koncovým zákazníkům funkci programů, již žádné telefonáty a dotazy od zákazníků. Velký LCD displej zobrazuje všechny programované parametry jednotlivých sekcí současně. Jednoduché snadno pochopitelné na symbolech založené prostředí, všechny funkce volíte pouze stlačením tlačítka. Snadná instalace Při montáži ovládací jednotky potřebujete pouze 2 montážní šrouby. Otvor pro prostupy 1/2" nebo ¾" umožňuje profesionální připojení ovládacích vodičů od ventilů do jednotky. Ovládací jednotka Nástěnná skříňka z vysoce odolného plastu 2 x baterie AAA k uchování času a data Konektory pro vodiče u venkovních modelů Vlastnosti ovládací jednotky Kompatibilní s Wi-Fi díky modulu Rain Bird LNK Wi-Fi Velký LCD displej se snadným programováním pomocí tlačítek Výstup na čidlo srážek se softwarovým překlenutím Výstup na hlavní ventil / spínání čerpadla Uchování dat programu v paměti až 100 let Programovatelné při napájení bateriemi Programovací funkce Programování jednotlivých sekcí umožňuje samostatné nastavení režimu každého ventilu (doba závlahy, startovací časy, závlahové dny volitelné rozdílně pro každou sekci). Contractor Rapid Programming automaticky zkopíruje při prvním programování vložené startovací časy a dny ze sekce 1 i do ostatních sekcí. 6 startovacích časů na sekci Volba ze 4 závlahových režimů na sekci: jednotlivě nastavené dny v 7-denním týdnu, liché kalendářní dny, sudé kalendářní dny, interval zavlažování (každých 1 až 14 dní) Manuální spuštění zavlažování všech sekcí nebo jednotlivé sekce dle potřeby. Pokročilé funkce Elektronický jistič s diagnostikou Funkce Contractor Rapid Programming a Kopírovat předchozí zónu umožňují rychlejší počáteční nastavení Uložení a obnovení dat pomocí funkce Contractor Default Ignorování čidla srážek Možnost ignorování čidla srážek v jednotlivých zónách Manuální spuštění JEDNÉ sekce JEDNÉ zóny Manuální spuštění VŠECH sekcí VŠECH zón Specifikace Doba závlahy: min Sezónní nastavení; -90 % až +100 % Nezávislé programování pro jednotlivé zóny 6 startovacích časů pro každou zónu Interiérový model Výběr ze zavlažovacích režimů: sedmidenní týden, lichý den, sudý den, cyklicky se opakující den Elektrické specifikace Požadované napájecí napětí: 230 VAC ± 10 %, 50 Hz Výstup: 24VAC, 650A Záložní napájení: 2 x baterie AAA uchovávají čas a datum, paměť ROM uchovává parametry programů. Certifikáty UL, cul, CE, C-Tick, FCC Part 15, Industry Canada ICES-03, IRAM S-Mark ROZMĚRY INTERIÉROVÝ MODEL Šířka: 16,9 cm Výška: 15,0 cm Hloubka: 3,9 cm VENKOVNÍ MODEL Šířka: 20,1 cm Výška: 19,9 cm Hloubka: 3,9 cm RZX4i-230V (Č/V: F55324): Interiérový, 4 sekce RZX6i-230V (Č/V: F55326): Interiérový, 6 sekcí RZX8i-230V (Č/V: F55328): Interiérový, 8 sekcí RZX4-230V (Č/V: F55354): Venkovní, 4 sekce RZX6-230V (Č/V: F55356): Venkovní, 6 sekcí RZX8-230V (Č/V: F55358): Venkovní, 8 sekce Voděodolná schránka OVLÁDACÍ JEDNOTKY 91

92 OVLÁDACÍ JEDNOTKY OVLÁDACÍ JEDNOTKA ŘADY ESP-ME Modulární ovládací jednotka OVLÁDACÍ JEDNOTKY Ovládací jednotka ESP-ME je nyní kompatibilní s WiFi. Díky novému designu a rozšířeným funkcím umožňuje maximálně flexibilní řešení ovládání závlahových systémů ve všech aplikacích. Jednotku je možno rozšířit až na 22 sekcí, má 4 programy a 6 startovacích časů pro program. Ovládací jednotka ESP-Me WiFi nabízí flexibilní programovací funkce, které splňují všechny požadavky, které se mohou při ovládání závlah vyskytnout. Snadné použití Ovládací jednotka ESP-Me WiFi je navržena s ohledem na co nejsnažší obsluhu. Jednotka nabízí největší LCD displej ve své třídě a používá srozumitelné ikony jak na panelu, tak na displeji. Snadná instalace Při montáži ovládací jednotky potřebujete pouze 2 montážní šrouby. Otvor pro prostupy 1/2" nebo 3/4" umožňuje profesionální připojení ovládacích vodičů od ventilů do jednotky. Budete-li potřebovat pro kabely větší prostor, použijte 1" otvor. Ovládací jednotka Nástěnná skříňka z vysoce odolného plastu s dvířky Základní modul, 4 sekce Montážní šrouby Konektory pro vodiče Vlastnosti ovládací jednotky Velký LCD displej se snadným programováním pomocí tlačítek Vstup pro čidlo srážek s manuálním vypínačem Výstup na hlavní ventil / spínání čerpadla Uchování dat v paměti až 100 let Vzdálené programování při napájení z 9 V baterie (není součástí balení) Programovací funkce Lze nastavit 4 individuální programy, každý s 6 nezávislými startovacími časy, celkem je k dispozici 24 startovacích časů Možnosti zavlažovacího programu: Dny v týdnu, sudé kalendářní dny, liché kalendářní dny, cykly (každých 1 30 dní). Pokročilé funkce Pokročilá diagnostika a rychlá detekce s varováním pomocí LED diody Uložení a obnovení programu(ů) pomocí funkce Contractor Default Možnost ignorování čidla srážek u jednotlivých sekcí Výpočet celkové doby zavlažování pro každý program Manuální spuštění zavlažování stiskem jednoho tlačítka Odložení zavlažování až o 14 dnů (dešťová pauza; pouze u sekcí, kde není nastaveno ignorování dešťového čidla) Možnost manuálního spuštění závlahy programu nebo jednotlivé sekce Sezónní úprava doby zavlažování u všech nebo u vybraných programů Nastavitelná prodleva mezi ventily (výchozí nastavení na 0) Deaktivace funkce hlavního ventilu u zvolených sekcí Provozní parametry Doby zavlažování: 1 minuta až 6 hodin Sezónní nastavení: 5 až 200 % Maximální provozní teplota: 65 C Elektrické parametry 230/240VAC ± 10%, 50/60Hz Výstup: 25,5 VAC 1 A Hlavní ventil/ spínací relé čerpadla: Pracovní napětí: 24VAC 50/60Hz Maximální spínací proud cívky: 11VA Maximální pracovní proud cívky: 5VA Záložní napájení není nutné. Paměť ROM uchovává parametry programů i bez napájení, lithiová baterie s výdrží 10 let uchovává datum a čas při výpadku proudu. Certifikáty UL, cul, CE, CSA, C-Tick, FCC Part 15b, WEEE, S-Mark, IP24 ROZMĚRY Šířka: 27,2 cm Výška: 19,5 cm Hloubka: 11,2 cm (230 VAC) IESP4MEEUR (Č/V: F55120): Základní modulární ovládací jednotka, 4 sekce. Rozšiřitelný na 22 sekcí ESP-SM3 (Č/V: F38200): Rozšiřující modul, 3 sekce ESPSM6 (Č/V: F38260): Rozšiřující modul, 6 sekcí (Č/V: ): Int. panel ESP-ME s funkcí Wi-Fi Jak specifikovat váš model: Ovládací jednotka ESP-Me WiFi 230V (pouze venkovní model) IESP4MEEUR 230V Rozšiřující moduly u všech modelů: ESPSM3: Rozšiřující modul, 3 sekce ESPSM6: Rozšiřující modul, 6 sekcí 92 The Intelligent Use of Water.

93 OVLÁDACÍ JEDNOTKY MODUL LNK WI-FI Wi-Fi mobilní aplikace Modul LNK Wi-Fi umožňuje uživatelům vzdálené připojení k ovládací jednotce závlahového systému ESP-Me nebo ESP-RZXe společnosti Rain Bird prostřednictvím zásuvného příslušenství a použití kompatibilního mobilního zařízení se systémem Apple ios nebo Android a s přístupem k internetu. Hardware se snadnou instalací Modul LNK Wi-Fi se připojí přímo k portu pro příslušenství, který je součástí kompatibilních ovládacích jednotek. Mobilní aplikace Na smartphone, nebo tablet uživatele je nutné nainstalovat mobilní aplikaci s uživatelským rozhraním a povolit vzdálený přístup na požadované ovládací jednotky závlahového systému. Následně bude možný přístup k programování jednotek i k údajům o počasí. Podporované mobilní zařízení Mobilní aplikace modulu LNK Wi-Fi bude dostupná pro zařízení s těmito operačními systémy: ios 8.0 nebo vyšší Android 4.4 (KitKat) nebo vyšší Sítě Wi-Fi Modul LNK Wi-Fi nabízí přímou bezdrátovou komunikaci s kompatibilními chytrými zařízeními prostřednictvím přístupového bodu Wi-Fi. Připojení ke cloudovému serveru společnosti Rain Bird umožňuje tomuto serveru zasílání denních sezónních úprav, a to vždy jednou denně na základě PSČ ovládací jednotky. Oznámení jsou dostupná prostřednictvím služeb Google Cloud Messaging nebo Apple Push Notification Service. Stav přístupového bodu a internetového připojení signalizuje barevná LED kontrolka na modulu LNK Wi-Fi. Zabezpečení Wi-Fi připojení Modul LNK Wi-Fi bude automaticky detekovat příslušný režim zabezpečení s použitím uživatelského identifikátoru sítě SSID a síťového klíče. Jsou dostupné tyto základní režimy zabezpečení: Žádný WPA-AES Otevřený WPA2-TKIP WEP WPA2-AES WPA-TKIP WPA2-AES-TKIP Funkce mobilní aplikace Zobrazení Ovládací jednotka zobrazuje obrázek ovládací jednotky s názvem, seznamem stanic nebo zón a místních předpovědí počasí. Zobrazení Rozšířené umožňuje vzdálené programování plánů zavlažování včetně funkce manuálního spuštění závlahy. Zobrazení Obecné informace zobrazuje vybranou ovládací jednotku podle názvu, polohy podle PSČ a seznam zpráv. Zobrazení Kalendář zobrazuje grafické vyjádření plánu zavlažování vybrané ovládací jednotky. Zobrazení Dálkové ovládání nabízí okamžitý přístup k manuálnímu provozu každé stanice nebo zóny. Zobrazení Program nabízí přístup ke všem parametrům plánovaného zavlažování pro programovatelné ovládací jednotky. Zobrazení Přidat ovládací jednotku nabízí přístup k průvodci nastavením pro přidání jedné nebo více ovládacích jednotek na hlavní obrazovku aplikace. Zobrazení Nastavení ovládací jednotky nabízí možnost nastavení a úpravy informací o ovládací jednotce, LED Stálá červená INFORMACE Startování systému 3 zelené záblesky při zapnutí Ověření s ovládací jednotkou potvrzeno Blikající červená Střídající se záblesky červená/zelená/vypnuto 5 rychlých zelených záblesků následovaných pravidelným zeleným blikáním Svítící jantarová (oranžová/žlutá) nastavení sítě a předvolby upozornění. Zobrazení Nastavení aplikace poskytuje přístup k verzi mobilní aplikace, obrazovkám nápovědy, povolení nebo zakázání oznámení a přístup k seskupeným ovládacím jednotkám. Elektrické parametry 24VAC(RMS) 50/60Hz; 55mA max Certifikáty UL, cul, CE, CSA, FCC Part 15b, WEEE,S-Mark, IP30, IFETEL Provozní parametry Provozní teplota: -10 C až 65 C Skladovací teplota: -40 C až 66 C Provozní vlhkost: max. 95 % při teplotě 10 C až 49 C, prostředí bez kondenzace ROZMĚRY Šířka: 2,87 cm Výška: 2,10 cm Hloubka: 1,21 cm MODEL LNKWIFI (Č/V: F55001) Kompatibilní s: ESP-RZXE ESP-ME Není v režimu přístupového bodu Wi-Fi a není naprogramováno žádné připojení LAN Zapnuto a vysílá Modul LNK Wi-Fi úspěšně ověřen u routeru Wi-Fi Obnova továrního nastavení úspěšná OVLÁDACÍ JEDNOTKY Údaje o počasí z internetu automaticky upraví naprogramované doby závlahy a ušetří až 30 % vody. 93

94 OVLÁDACÍ JEDNOTKY OVLÁDACÍ JEDNOTKA ESP-LXME Aktualizace na IQ satelitní jednotku Rozšířená jednotka ESP-LXME nabízí funkci snímání a optimalizace průtoku. Modulární koncept pro maximálně univerzální využití. Moduly 8 a 12 sekcí Uživatelsky velmi jednoduchý způsob programování. OVLÁDACÍ JEDNOTKY JEDNOTKY - Velký LCD displej se snadno srozumitelným programováním pomocí tlačítek. - Výstup na čidlo srážek s manuálním vypínačem na předním panelu. - Výstup na hlavní ventil/spínání čerpadla. - Výběr ze 6-ti jazyků letá paměť na uchování naprogramovaných dat - Ochrana proti přepětí 10kV jako standard - Přední panel je odnímatelný a je možno ho programovat s vloženou baterií i bez připojení k jednotce. PROGRAMOVACÍ - Funkce SimulStation umožňuje souběh až 5-ti sekcí najednou. - Možnost funkce Cycle+Soak pro každou sekci. - Dešťová pauza - Možnost vypnutí kteréhokoliv dne v rámci 365-denního kalendáře. - Pauza mezi sekcemi pro program. - Funkce nastavení hlavního ventilu včetně přiřazení k programu. - Přiřazení, nebo ignorování povětrnostního čidla - možno nastavit pro jakoukoliv sekci. - Doba závlahy: 0 min až 12hod - Prodleva mezi sekcemi: 1 sekunda až 9 hodin - Procentuální úprava dat: 0% až 300% (maximální doba závlahy pro sekci je 16 hodin) - 4 nezávislé programy (ABCD) - Programy ABC a D se mohou překrývat - 8 startovacích časů pro program - Výběr ze zavlažovacích cyklů: 7-denní týden, lichý den, lichý den bez 31., sudý den, cyklicky se opakující den. - Manuální spuštění sekce, programu, testu FUNKCE OPTIMALIZACE PRŮTOKU Doplňkový Flow Smart Module obsahuje funkci snímání průtoku: - Možnost přímého propojení Flow Smart modulu s čidlem průtoku, bez nutnosti vložení dalšího zařízení. - Funkce FlowWatch si zapamatuje normální průtok každé sekce. FlowWatch sleduje probíhající průtoky a porovnává je s uloženými informacemi a zachová se dle uživatelem vložených instrukcí v případě vyššího, nižšího nebo žádného průtoku. FlowWatch automaticky určí problémové místo a izoluje ho zavřením buď sekčního, nebo hlavního ventilu. FlowWatch spolupracuje s hlavními ventily konfigurace NO i NC. - Jednotka umožňuje vložení časového okna otevření hlavního ventilu pro možnost manuálních odběrů během dne, s ohledem na průtoky vložené ve funkci FlowWatch. V rámci tohoto časového okna je možno vybrat dny v týdnu a velikost průtoku vody při ručním odběru. ROZMĚRY/ EL. - Rozměry (š x v x hl) : 36,4 x 32,2 x 14,0 cm - Vstupní napětí: 230V - ± 10%, / 50Hz - Výstup : 26,5 VAC 1,9A - Záloha dat: lithiová baterie udržuje aktuální čas a datum, neomezená vestavěná paměť zachovává naprogramovaná data. ESP-LXME sekční moduly Jednotka ESP-LXME může být v základním modelu vybavena buď 8 nebo 12 sekcemi s 3 volnými pozicemi na 4, 8, nebo 12-ti sekční moduly, takže lze dosáhnout až maximální kapacity 48 sekcí.. Moduly lze osazovat do jednotky pod napětím, není nutno jednotku odpojovat od zdroje 230V.. Funkce dynamického číslování sekcí zabraňuje vzniku mezer v číslování, které mohou vzniknout u modulárních jednotek při vynechání některé pozice pro rozšiřovací modul nebo při instalaci modulu s méně sekcemi v kombinaci s moduly s více sekcemi - Možnost spuštění více cívek: - Maximálně 5-ti 24VAC, 7VA cívek současně spuštěných + hlavní ventil. Maximálně možno spustit až dvě cívky na sekci. ESPLXME (Č/V: F44082EN): 8-mi sekční základní jednotka ESP12LXME (Č/V: F45122EN): 12-ti sekční základní jednotka s Flow Smart Modulem pro měření průtoku FSM-LXME (Č/V: F45000EN): Flow Smart Modul/ průtokový modul Skříň z nerezavějící oceli ESP-LX (Č/V: F42420) Podstavec z nerezavějící oceli ESP-LX (Č/V: F42430) ESPLXMSM8 (Č/V: F42210): 8-sekční modul ESPLXMSM12 (Č/V: F42220): 12-sekční modul 94 The Intelligent Use of Water.

95 OVLÁDACÍ JEDNOTKY DEKODÉROVÁ OVLÁDACÍ JEDNOTKA ESP-LXD Dvoužilové ovládání s funkcí řízení průtoku Ovládací jednotka ESP-LXD byla navržena pro využití vzhledu, uživatelského komfortu a jednoduchosti ovládání jednotky ESP-LXME s úpravou pro použití v dekodérových systémech. Jednotka ESP-LXD může ovládat až 50 sekcí, ale může být snadno rozšířena až na 200 sekcí. Funkce řízení průtoku je vestavěna v každé jednotce ESP-LXD. - Podporované dekodery: FD-101, FD-102, FD-202, FD-401, FD Také podporuje SD-210 dekoder čidla (snímání průtoku a sensor čidla srážek) - Výběr ze 6-ti jazyků - Výstup na 4 čidla jedno s klasickým připojením a až 3 s dekodérovým ovládáním. - Program může být uložen a znovu nastaven pomocí záložní kartridže PBC-LXD - Přední panel je odnimatelný a lze jej programovat při vložené 9V baterii PROGRAMOVACÍ MOŽNOSTI - V každém ESP LXD modulu je vložena funkce Smart software pro možnost řízení průtoku. Je k dispozici široký výběr funkcí, včetně uživatelsky nastavitelné funkce SELF a SEEF (vyhledat a eliminovat nízký respective vysoký průtok), která vám poskytne klid z vědomí, že při nestandardním průtoku,například při poruše hlavního řadu, ovládací jednotka řeší závadu za Vás. - Funce Cycle+Soak nastavitelná pro každou sekci zvlášť - Funkce odsunutí zavlahy Rain Delay - Day Off umožňuje vypnutí zavlahy kterýkoliv kalendářní den. - Pro každý program programovatelná pauza mezi sekcemi. - Přiřazení hlavního ventilu k jednotlivým sekcím. - Přiřazení čidla k jednotlivým sekcím. - Výstražná dioda - Elektronický přerušovač obvodu - Variabilní testovací program. - Pokročilá diagnostika dekodérového systému pro zjednodušené a rychlé odstaraňování závad. - Doba zavlahy sekce: 0min až 12 hodin - Procentuální úprava dat pro program I jednotlivé měsíce. - 4 nezávislé programy, možnost překryvu programů - 8 startovacích časů pro program - Výběr ze zavlažovacích cyklů: 7-denní týden, lichý den, lichý den bez 31., sudý den, cyklicky se opakující den. ELEKTRICKÉ - Vstup: 230 VAC +-10% - Jištění dat: lithiová baterie udržuje aktuální čas a datum, neomezená vestavěná paměť zachovává naprogramovaná data. - Možnost spuštění až dvou ventilů na sekci a simultálního spuštění až 8 cívek a/ nebo hlavního ventilu. - Kompatibilní s PGA, PEB, BPES a 100 sériovými ventily. ESPLXD-SM75 sekční modul Ovládací jednotka má kapacitu ovládání až 50-ti sekcí v základním modelu. V případě potřeby je možno rozšířit kapacitu jednotky pomocí sekčního modulu ESPLXD-SM75 vždy o 75 sekcí až do maximálního počtu 200 sekcí. Moduly se nasouvají na zadní desku jednotky. MODEL ESPLXD-SM75 (Č/V: F43150): 75-ti sekční modul ROZMĚRY Šířka: 36,4 cm Výška: 32,2 cm Hloubka: 14,0 cm MODEL IESPLXDEU (Č/V: F43120EN): 230V, jednotka obsahuje 50-ti sekční modul OVLÁDACÍ JEDNOTKY 95

96 OVLÁDACÍ JEDNOTKY ČIDLA PRŮTOKU Měření průtoku Spolehlivá a jednoduchá průtoková čidla vhodná pro Rain Bird IQ Cloud a dekodérový systém Maxi Decoder System. Průtoková čidla Rain Bird posílají údaje o průtoku centrálnímu nebo samostatnému řídícímu systému a umožňují tak detailní a přesné sledování průtoku. - K ovládacím jednotkám řady ESP-LX mohou být přímo připojena čidla průtoku FS, aniž by bylo potřeba vložit další zařízení. - U ovládací jednotky ESP-LXD musí být průtokové čidlo napojeno na integrovaný Flow Smart modul doplněný dekodérem čidla SD Ovládací jednotky ESP- LXM/LXME je nutno vybavit doplňkovým FSM modulem. U dekodérové ovládací jednotky MDC a ovládacích systémů Maxi Decoder System (Site Control, Maxicom 2 a softwaru Golf v dekodérové verzi), musí být průtokové čidlo instalováno s dekodérem čidla SD-210, bez potřeby vložení dalšího zařízení. OVLÁDACÍ JEDNOTKY Čidla - Jednoduchá konstrukce vrtulkového snímače. - Předinstalováno v T-kusu - Zkonstruováno pro venkovní a podzemní aplikace Specifikace - Přesnost: ± 1% (celá stupnice) - Otáčky: 0,15-9,2 m za sekundu podle modelu - Tlak: max. 6,9 baru - Teplota: max. 60 C Čidla - FS150PBSP (Č/V: M80115) - FS200PBSP (Č/V: M80116) - FS400PBSP (Č/V: M80118) NAVRHOVANÝ PROVOZNÍ ROZSAH PRŮTOKU ČIDLA RAIN BIRD Následující tabulka uvádí doporučovaný rozsah průtoku pro čidla Rain Bird. Čidla Rain Bird budou fungovat i nad či pod uvedeným průtokem. Zkušenosti z praxe nás však nutí nepoužívat čidlo mimo tento rozsah, abychom dosáhli nejlepších výsledků. Čidla by měla odpovídat průtoku a ne velikosti potrubí. Modely DN Doporučovaný pracovní rozsah (m 3 /h) FS150PBSP mm (40 x 49) FS200PBSP mm (50 x 60) FS300PBSP mm (80 x 90) FS400PBSP mm (102 x 114) The Intelligent Use of Water.

97 OVLÁDACÍ JEDNOTKY RSD-BEX Čidlo srážek RSD-BEX čidlo pracuje v systémech 24V. Čidlo šetří vodu a prodlužuje životnost systému tím, že měří strážkovou výšku deště a zabraňuje průběhu zavlažování při přirozených srážkách. Pracuje se všemi 24V ovládacími jednotkami a výrobky řady TBOS TM a WP, WPX s rozhraním dešťového čidla. Nastavení aktivující srážkové výšky v rozmezí 3,2 až 20 mm pomocí otočného kolečka je rychlé a jednoduché Nastavitelný ventilační otvor umožňuje úpravu doby vysychání čidla Vysoce jakostní odolné tělo čidla z polymeru odolného na UV Robustní hliníkové rameno možno prodloužit až na 15,2 cm 7,6 m UV odolného vodiče umožňuje snadné připojení k ovládací jednotce Součástí je 7,6 m připojovacího vodiče (2 x 0,5 mm 2 ) ROZMĚRY Délka: 16,5 m Výška: 13,7 m MODEL RSD-BEx (Č/V: A61200) OVLÁDACÍ JEDNOTKY Srážkové čidlo RSD-BEx umožňuje úsporu vody díky funkci automatického přerušení zavlažování v případě přirozených srážek a díky dalším rychlým a jednoduchým nastavení. 97

98 OVLÁDACÍ JEDNOTKY ŘADA WR2 Bezdrátové čidlo srážek / teploty OVLÁDACÍ JEDNOTKY Navržený pro zavlažovací systémy se zdrojem 24 VAC v rezidenčních projektech, komerčních plochách, městských parcích i sportovních areálech. Inteligentní odpojovací zařízení. Programovatelná řídící jednotka čidla WR2 může pozastavit zavlažování, pokud množství srážek překročí nastavenou hodnotu. Bezdrátový snímač deště/teploty rovněž pozastaví zavlažování v případě, pokud systém dosáhne naprogramované hodnoty nízké teploty. Indikátor LED na čidle a koncepce párování prvků umožňuje snadné nastavení jedním uživatelem a výrazně zkracuje dobu instalace. Úspory vody - Čidlo výrazně přispívá k úsporám vody, prodlužuje životnost zavlažovacího systému díky automatickému měřením srážek a přerušení zavlažování během deště a při nízké teplotě. - Funkce «Quick Shut Off pozastaví zavlažování během deště. - Pohodlné nastavení mezních hodnot srážek a teplot na řídící jednotce čidla WR2. Spolehlivost a snadnost použití - Vysoce intuitivní rozhraní řídící jednotky usnadňuje ovládání a nastavování pomocí srozumitelných grafických ikon. - Výkonná koncepce vysílací antény čidla umožňuje delší dosah signálu a větší odolnost proti rušení pevnými překážkami. - Jednoduchá výměna baterie nevyžaduje žádné nástroje ani demontáž snímače. - Snadná instalace, samoregulační připevňovací konzole na okapy nebo ploché povrchy. - Pouzdra z vysoce kvalitního polymerového materiálu s vysokou odolností proti UV záření, odolávající škodlivým vlivům okolního prostředí. Nastavitelná hodnota srážek od 3 do 13 mm. Nastavitelná hodnota nízké teploty od 0,5 do 5 C (pouze model snímače srážek/teploty). Výběr ze tří režimů zavlažování: naprogramované, pozastavení zavlažovaní na 72 hodin, vyřazení čidla na 72 hodin. Rozhraní řídící jednotky se dodává s 75cm kabelem pro připojení do ovládací jednotky 24V/230V. Vynikající komunikační dosah bezdrátového čidla WR2 : do 90 m na přímou viditelnost. ELEKTRICKÉ Čidlo je určeno pro ovládací jednotky s výstupem 24 VAC (s nebo bez spouštění čerpadla / hlavního ventilu). Jmenovité elektrické hodnoty vhodné pro použití s až šesti elektromagnetickými ventily 24 VAC, 7 VA plus hlavní ventil nebo spouštění čerpadla, které nepřekročí 53 VA. Vodič pro připojení rozhraní řídící jednotky do ovládací jednotky závlahy: 75cm dlouhý připojovací kabel, odolný proti UV záření. Nastavení antény pro udržení optimálního přenosového signálu a snížení spotřeby energie. Životnost baterie: 3 roky za normálních provozních podmínek. Ochrana proti přepětí 6 KV / ochrana proti blesku. ROZMĚRY Řídící jednotka WR2 Šířka: 7,9 cm Délka: 17,2 cm Hloubka: 3,3 cm Vzdálenost mezi montážními otvory: 15,9 cm 1. krok 2. krok 3. krok Čidlo WR2 Délka čidla: 14,7 cm Délka držáku: 11,7 cm Vzdálenost mezi montážními otvory: 10,8 cm Horizontální posun (držák + pevné kulové rameno): 14,0 cm MODEL WR2-RFC (Č/V: A553300): Rain/Freeze Combo (Souprava pro snímání srážek / mrazu) Program za pár sekund Stanovení ideální polohy čidla Snadná instalace čidla pomocí držáku Nastavte si svoje mezní hodnoty srážek na čidle WR2, ušetříte až 35% závlahové vody a budete mít svěží a krásnou zahradu. 98 The Intelligent Use of Water.

99 OVLÁDACÍ JEDNOTKY SMRT-Y Čidlo vlhkosti půdy Inteligentní řídící sestava s jakoukoliv 24V /230V ovládací jednotkou zavlažování. jednoduchá, spolehlivá konstrukce se dvěma hlavními součástmi (dodává se jako souprava): - Podzemní snímač vlhkosti půdy - Uživatelské rozhraní pro řízení snímače Digitální snímač TDT umožňuje velmi přesné měření vlhkosti, které je nezávislé na teplotě a elektrické vodivosti (EC) půdy. Úspory vody - Snímač měří vlhkost půdy každých 10 minut. Když snímač detekuje suchý stav před normálním cyklem zavlažování, cyklus je povolen. Když je vlhkost nad nastavenou prahovou hodnotou, cyklus zavlažování se pozastaví, aby se neplýtvalo vodou. - Typické úspory vody jsou 40 % a více. Digitální snímač vlhkosti půdy TDT - Přesné měření a zobrazení vlhkosti, teploty a elektrické vodivosti půdy. - Podzemní snímač odolný proti korozi je vyrobený z nerezavějící oceli stupně Snímač nevyžaduje žádnou údržbu pouze osadíte do půdy. - Měření vlhkosti zůstává stabilní i nezávislé na obsahu minerálů v půdě a teplotě půdy - Snímač nikdy nepotřebuje kalibraci. Uživatelské rozhraní s LCD displejem - Doteková klávesnice s digitálním výstupem na LCD displeji: Absolutní volumetrický obsah vody, % Teplota půdy ve stupních Fahrenheita nebo Celsia Vodivost půdy v ds/m Historie sedmi cyklů zavlažování Indikátor pozastavení/povolení zavlažování Režim vyřazení snímače - Automatické nastavení prahové hodnoty s úpravou přírůstku/ poklesu - Dotykové tlačítko vyřazení senzoru pro snadnou deaktivaci - Od snímače je možné izolovat až dvě nezávislé zóny - Navrženo pro instalaci ve venkovních prostorách - Rozsah provozní teploty: -20 C až 70 C - Rozsah teploty pro skladování: -40 C až 85 C ROZMĚRY Ovladač snímače Celková šířka: 76 mm Celková výška: 76 mm Celková hloubka: 19 mm Podzemní snímač vlhkosti půdy (bez vodičů) Celková šířka: 50 mm Celková délka: 200 mm Celková hloubka: 12 mm MODEL Souprava SMRT-Y (Č/V: A65020) zahrnuje uživatelské rozhraní ovladače a podzemní snímač vlhkosti půdy. OVLÁDACÍ JEDNOTKY Sledováním vlhkosti v kořenové zóně a dodáním přesné potřebné dávky vody, čidlo SMRT-Y nejen šetří vodu, ale přispívá k většímu zdraví rostlin. Tím, že může čidlo spolupracovat se kteroukoliv jednotkou, je SMRT-Y ekonomickou cestou, jak dosáhnout chytrého ovládání závlahy. 99

100 OVLÁDACÍ JEDNOTKY DB KONEKTORY VODIČŮ Snadná instalace Rychlá instalace - konektory DB serie se instalují jednoduše a rychle a poskytují spolehlivou ochranu proti vlhkosti při připojování ventilů do ovládací jednotky Zjednodušte si sklad - tento konektor je jediný, který budete potřebovat! Ideální konektor pro použití do dvoužilových dekodérových systémů Vyhněte se zbytečným opravám Vyhledávání a oprava zkorodovaných kabelových spojů vás stojí čas a peníze. Vyhnete se zbytečným požadavkům na servis Možno použít na vodiče 0,3 až 8 mm 2 Možno použít pro spoje od 24VAC až 600VAC Certifikace IP67, UL 486D pro přímé uložení přímo do země Funkce Strain Relief zabraňuje vytažení a rozpojení vodičů z konektoru Vodotěsná silikonová výplň chrání proti korozi Použitý UV materiál zabraňuje znehodnocení konektoru při dlouhodobém vystavení slunečnímu záření MODEL DBRYULO20 (Č/V: DBRY20): silikonový konektor pro přímé uložení do země, červená zajišťovací čepička, balení po 20ks DBM10 Quick Connect vodotěsné konektory vodičů OVLÁDACÍ JEDNOTKY Schváleno pro 30 V vlhká/mokrá místa Vhodný pro spojení až 3 vodičů velikosti 1,5 mm 2 Vlhkotěsný, kompaktní design IP 67 Určeno pro izolovaný měděný vodič. Není nutno odizolovávat vodiče. Jednodílný kovový břit zlepšuje tok el. proudu mezi vodiči. Průhledný zelený stlačitelný kryt umožňuje vizuální kontrolu Odolnost proti UV a nárazům Maximální napětí: 600V MODEL DBM10 (Č/V: ) KING Vlhkotěsné konektory vodičů Určeno pro elektrospoje vodičů nízkého napětí Vhodný pro spojení až 2 vodičů velikosti 2,5 mm 2 nebo 3 vodičů o vel. 1,5 mm 2 Vlhkotěsné SPOLEHLIVOST - Jištění vodičů proti vytržení pružnou pojistkou konektoru - Eliminuje poškození v důsledku koroze nebo vlhkosti - Znemožňuje jiskření - Možnost spojení měď měď (pouze). Po rozebrání nemůže být znovu použit! Maximální napětí 30V MODEL KING (Č/V: L63000) 100 The Intelligent Use of Water.

101 OVLÁDACÍ JEDNOTKY VÍCEVODIČOVÝ KABEL PRO ZÁVLAHY Vícevodičový kabel pro velmi nízké napětí (pod 30V). Ideální pro vedení proudu od svorkovnice ovládací jednotky k elektromagnetickým ventilům. 3, 5, 7, 9-ti a 13-ti vodičovém provedení Jednotlivé vodiče ve společném kabelu Izolace z černého polyetylenu. Tloušťka: 0,64mm. Vysoká odolnost proti mechanickému namáhání, chemikáliím a vlhkosti Nylonové vlákno usnadňující stahování izolace kabelu Průřez vodiče 0,8 mm 2 vhodný pro jakoukoliv aplikaci zavlažovacích systémů v zahradách Maximální vzdálenost mezi jednotkou a ventilem: 350 m Irricable 3/75 (Č/V: C03075): 3-vodičový kabel, 75 m na cívce Irricable 3/150 (Č/V: C03150): 3-vodičový kabel, 150 m na cívce Irricable 5/75 (Č/V: C05075): 5-vodičový kabel, 75 m na cívce Irricable 5/150 (Č/V: C05150): 5-vodičový kabel, 150 m na cívce Irricable 7/75 (Č/V: C07075): 7-vodičový kabel, 75 m na cívce Irricable 7/150 (Č/V: C07150): 7-vodičový kabel, 150 m na cívce Irricable 9/75 (Č/V: C09075): 9-vodičový kabel, 75 m na cívce Irricable 13/75 (Č/V: C13075): 13-vodičový kabel, 75 m na cívce JEDNOVODIČOVÝ OVLÁDACÍ KABEL Jednovodičový kabel pro velmi nízké napětí (pod 30V). Ideální pro vedení proudu od jednotky k dekodérům nebo postřikovačům s vestavěným ventilem. Pevný měděný vodič Dodávaný s jednoduchou nebo dvojitou izolací Průřez vodiče: 1,5 mm 2 Tloušťka kabelu: 3 mm u 1x1,5 mm 2 s jednoduchou izolací a 4 mm s dvojitou izolací Vysoká odolnost proti mechanickému namáhání, chemikáliím a vlhkosti Kabel označen nápisem Rain Bird Vzestupné značení délky po 1m SI 115 (Č/V: C ): 1 x 1,5 mm 2, jednoduchá PE izolace, 500 m cívka DI 115 (Č/V: C ): 1 x 1,5 mm 2, dvojitá PVC-PE izolace, 500 m cívka OVLÁDACÍ JEDNOTKY NÁSTROJ NA ODIZOLOVÁNÍ VODIČE Víceúčelový nástroj na všechny standardní kruhové kabely. Umožňuje rychlé, bezpečné a přesné odizolování vnější izolace kabelu a vnitřní izolace vodičů. Není nutné nastavení hloubky řezu Nedojde k poškození vodičů Možnost odizolování vodičů v rozsahu: 0,2 4,0mm 2 Naříznutí i odizolování kabelu (až 20 cm) v jednom kroku Další naříznutí pro odizolování až 20 cm Na nástroji značka Rain Bird MODEL Wire Stripper (Č/V: MW9999) 101

102 OVLÁDACÍ JEDNOTKY LPVK-12E Ochrana proti přepětí Toto zařízení chrání elektronické, elektromechanické a hybridní jednotky proti většině el. přepětí, která mohou způsobit poničení jednotky nebo ovlivnit provoz jednotky. Vodotěsná PVC schránka Jednoduchá instalace Pracuje se všemi 24V ovládacími jednotkami Jednotlivé výstupy na svorkovnici zařízení Chrání všechny typy ovládacích jednotek až do 12 sekcí proti el. přepětí. Pro jednotky s 13 až 24 sekcemi nainstalujte dvě tato zařízení. Nad 24 sekcí pak 3. Chrání jednotku před přepětím na 24V výstupech a na vedení k hlavnímu ventilu a k relé čerpadla. MODEL LPVK-12E (Č/V: J00107) ROZMĚRY Délka: 19 cm Šířka: 11 cm Hloubka: 8 cm OVLÁDACÍ JEDNOTKY BAT9AL alkalické baterie 9V vhodné do všech bateriových ovládacích jednotek (9V) Nedobíjitelné Alkalické Samostatný obal (9V), Balení po 20 kusech (9V) Master carton po 200 kusech (9V) 9V: 6LR61/6AM6 MODEL BAT9AL (9V) 102 The Intelligent Use of Water.

103 OVLÁDACÍ JEDNOTKY OVLÁDACÍ JEDNOTKY 103

104 OVLÁDACÍ JEDNOTKY OVLÁDACÍ JEDNOTKY 104 The Intelligent Use of Water.

105 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY BATERIOVÉ OVLÁDACÍ JEDNOTKY OVLÁDACÍ JEDNOTKY PRVKY PRO MIKROZÁVLAHU ÚVOD ROTAČNÍ POSTŘIKOVAČE VENTILY Tipy pro úsporu vody l Funkce Water Budget umožňuje snadné nastavení zavlažovacího programu podle okamžitých klimatických nároků. l Při použití systému TBOS-II TM lze program jednou měsíčně manuálně upravovat nebo změny naprogramovat. l V případě delšího období srážek lze zavlažovací cyklus snadno přerušit pomocí funkce Rain Delay (dostupné u ovl. jednotek WP1, WPX a TBOS-II). Zavlažování je přerušeno na určenou dobu, po níž se opět obnoví nastavený automatický režim zavlažování. l Pokud je připojeno dešťové čidlo, v případě deště je zavlažovací program okamžitě zastaven. l Moduly TBOS TM a TBOS-II TM lze programovat a nastavovat i na dálku pomocí softwaru IQ Cloud. BATERIOVÉ OVLÁDACÍ JEDNOTKY OVLÁDACÍ SYSTÉMY VÝBĚR BATERIOVE OVLÁDACÍ JEDNOTKY DIGITÁLNÍ OVLÁDACÍ JEDNOTKA ŘADA WPX ŘADA WP: WP ŘADA WP: WP-2, WP-4, WP-6, WP SYSTÉM TBOS-II & TBOS-BT, BATERIOVÝ OVLÁDACÍ SYSTÉM VYSÍLACÍ MODUL TBOS II OVLÁDACÍ MODUL TBOS A TBOS-BT TBOS-II RADIO MODUL TBOS 9V CÍVKA RSD-BEX BAT9AL PORADENSTVÍ RŮZNÉ 105

106 BATERIOVÉ OVLÁDACÍ JEDNOTKY VÝBĚR BATERIOVE OVLÁDACÍ JEDNOTKY BATERIOVÉ OVLÁDACÍ JEDNOTKY 1ZEHTMR WPX WP1 WP TBOS-II & TBOS-BT-II Soukromé zahrady Městské trávníkové plochy Rozsáhlé trávníkové plochy Bateriové Umístění venku Lze instalovat do podzemní šachtice (IP68) Vysílací modul dálkového ovládání Volitelné funkce radiové komunikace Kabel hlavního ventilu Lze přiřadit hlavní ventil Sekce 1 1, 2, 4, 6 1 2, 4, 6, 8 1, 2, 4, 6 Programy Maximální doba závlahy sekce (v hodinách) Počet startovacích časů na den a program (na sekci u jednotky WPX) Spotřeba vody % 0% po 200% 0% po 200% 0% po 300% Spotřeba vody za měsíc 0% po 300% Funkce Rain Delay ( 96 H) 1-9 dní 1 sekce může být zapojena do více programů Nabídka programu S ikonami S ikonami S ikonami S ikonami 8 jazyků PROGRAMOVACÍ CYKLY Sedmidenní /týdenní cyklus Cyklický/intervalový cyklus (každých x dní) Liché nebo sudé dny Kalendář na 365 dní Vypnutí v konkrétní kalendářní dny pouze s IQ 2 & TBos-BT Přehled zavlažovacích programů Uložení a obnovení zavlažovacích programů Automatické vyvolání zálohy (1 90 dní) Testovací Program Šablony Programu Prodleva mezi sekcemi pouze s IQ 2 MOŽNOST ZAPOJENÍ DO NADŘAZENÉHO CENTRÁLNÍHO OVLÁDÁNÍ Kompatibilita s ovládáním z aplikace IQ Cloud ČIDLA RSD-Bex Rain Sensor Průtokoměry a čidla (s pulzním načítáním a bezkontaktním provedením pouze s IQ The Intelligent Use of Water.

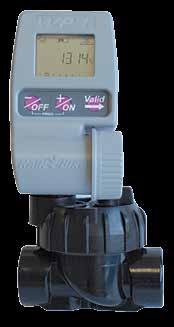

107 BATERIOVÉ OVLÁDACÍ JEDNOTKY DIGITÁLNÍ OVLÁDACÍ JEDNOTKA Bateriová jednotka na kohoutek Automatizace hadicových zavlažovacích systémů, kapkovacích potrubí a mikrozávlah připojených na hadicový rozvod s extrémně přehledným a jednoduchým ovládáním. Vysoce odolné provedení umožňuje bezproblémový provoz po celou sezónu, profesionální provedení jednotky s nadstandardními funkcemi zajišťuje pohodlné a spolehlivé zavlažování. - Extrémně velký přehledný displej a robustní otočný ovladač umožňuje velmi snadné programování a rychlou kontrolu nastavených parametrů. - Displej jednotky zobrazuje za provozu stav programu jako např. příští naplánované spuštění a současně zbývající čas probíhajícího programu. - Pokročilé doplňkové funkce : až dva startovací časy za den nastavitelné pro jakýkoliv den v týdnu, navíc zde nalezneme tlačítko pro okamžité spuštění závlahy Water Now a tlačítko Cancel, které v případě potřeby probíhající zavlažování okamžitě přeruší. - Ideální pro použití s kapkovacími sadami Rain Bird a kompletním sortimentem postřikovačů instalovaných na hadici. Zajistí automatické zavlažovaní čehokoliv na Vaší zahradě: trávníků, květin, trvalek či jakýchkoliv jiných výsadeb včetně zeleně v květnících a závěsných květináčích. - Přívod ¾ vnitřní závit (BSP) - Výstup ¾ vnější závit (BSP) - Vhodné k venkovnímu použití pouze se studenou vodou. - Pracovní tlak: 1(minimum) 6 barů (maximální tlak). - Provozní teplota: Chraňte před mrazem. Maximální teplota: 43 C - Minimální průtok: 162 l/hod - Maximální průtok: 2,2 m 3 /h - Napájení: 2 x 1,5V tužkové AA alkalické baterie ( nejsou součástí dodávky) MODEL 1ZEHTMR (Č/V: ZA84004) - Digitální nastavení jednotky umožňuje rychlé přizpůsobení programů a tedy zdravější a zelenější trávníky s menší spotřebou vody. - Až dva startovací časy za den usnadňují lepší a účinnější rozložení závlahových dávek v strmých svazích a zejména na jílovitých půdách. - Možnost nastavení zavlažování na jakékoliv dny v týdnu s ohledem na možné restrikce zavlažování ze strany místních úřadů. - Tlačítka rychlé reakce Rain Delay (vypnutí zavlažování) a Water Now (manuální spuštění závlahy). - Při dešti lze nastavit odložení zavlažování až o 96 hodin bez změny nastavených parametrů. - Velký přehledný displej se zobrazením všech potřebných údajů. - Doba zavlažování: 1 min až 6 hod - Počet sekcí: 1 BATERIOVÉ OVLÁDACÍ JEDNOTKY 107

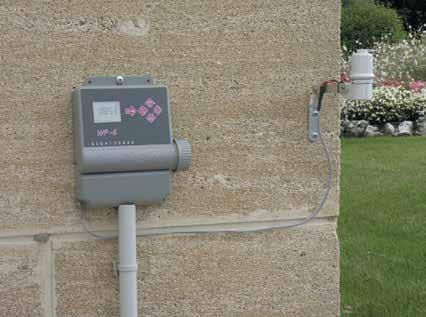

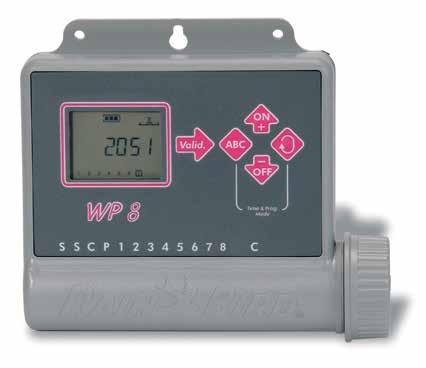

108 BATERIOVÉ OVLÁDACÍ JEDNOTKY ŘADA WPX Bateriová ovládací jednotka Jednodušší programování, odolnější, s delší životností NOVINKA BATERIOVÉ OVLÁDACÍ JEDNOTKY - Odolná a spolehlivá volba pro nerušené zavlažování v případě, že není k dispozici napájení el. energií. - Vodotěsná schránka zajišťuje dlouhou životnost a to i při umístění jednotky ve ventilové šachtici v zemi. - Krytí IP68, ochrana proti vodě a prachu. - Standardní funkce programovatelné snadno z jediné obrazovky, nastavení snadné a rychlé. - Díky zobrazení všech hodnot na jediné obrazovce je informace o startovacích časech, dnech i době závlahy u každé sekce jednoduše jasná na první pohled. - Tlačítko pro manuální start usnadňuje ruční spouštění. - Zabránění souběhu více sekcí najednou. Pokud jsou vloženy u sekcí stejné startovací časy, WPX automaticky spouští sekce vzestupném pořadí jednu po druhé. - Funkce rychlého programování automaticky kopíruje při prvním nastavení startovací časy a dny závlahy z 1. sekce do všech ostatních sekcí. - Doby závlahy, startovací časy a dny závlahy jsou samostatně nastavitelné pro jednotlivé sekce. - Možnost uložení a znovu vyvolání uživatelského programu. - Možnost překlenutí čidla srážek pro jednotlivé sekce, nebo pro všechny sekce najednou. - Manuální spuštění všech nebo jednotlivých sekcí. - Manuální spuštění jedním dotykem. - Velký LCD displej s jednoduchou logikou pohybu po jednotlivých funkcích. - Výstup na čidlo s možností překlenutí. - Výstup na hlavní ventil/ čerpadlo (pouze vícesekční jednotky). - Stálá paměť (100 let) pro uchování naprogramovaných dat. - Možnost instalace ve ventilové šachtici pomocí podložky pro uchycení na ventil, nebo pomocí dvou šroubů do těla šachtice. Doplňková podložka pro montáž na zeď - Provoz jeden rok při použití jedné 9V baterie, nebo 2 roky při použití dvou baterií. - Doba závlahy: 1 až 240 minut na jeden startovací čas. - 6 startovacích časů na sekci - Výběr ze 4 cyklů na sekci (výběr ze dnů 7-mi denního týdne, cyklický (každý 1. až 30. den), sudé dny, liché dny). - Odložená závlaha: 1 až 9 dní - Procentuelní úprava dob závlahy: 10% až 200% DOPLŇKY - Montážní podložka pro snadné uchycení na ventil. - Pryžový kryt chrání přední panel jednotky. - Podložka pro montáž na zeď (není součástí dodávky). CERTIFIKACE - culus, FCC, IC, CE, RCM (AMCA), IP68, RoHS Rozměry montážní podložky na zeď Šířka: 10,76 cm Výška: 17,60 cm Hloubka: 4,99 cm Váha: 107 g WPX1 (Č/V: F48311): 1-sekční jednotka WPX2 (Č/V: F48312): 2-sekční jednotka WPX4 (Č/V: F48314): 4-sekční jednotka WPX6 (Č/V: F48316): 6-sekční jednotka WPX1SOL (Č/V: F48321): 1-sekční + 9V cívka WPX1DVKIT (Č/V: F48331): 1-sekční + 1»DV ventil 9VMOUNT (Č/V: F48340): montážní podložka na zeď DIMENZE Rozměry ovládací jednotky Šířka: 13,59 cm Výška: 10,26 cm Hloubka: 6,15 cm Váha: 907g Rozměry LCD displeje Šířka: 5,72 cm Výška: 3,18 cm 108 The Intelligent Use of Water.

109 BATERIOVÉ OVLÁDACÍ JEDNOTKY ŘADA WP: WP1 Bateriová ovládací jednotka pro jednu sekci Jednotka WP1 je profesionální a výkonná jednotka pro ovládání 1 sekce, speciálně vyvinutá do systémů, kde není k dispozici elektrická energie. Je dokonale vodotěsná a může být tedy umístěna přímo k ventilům do šachtic, kde odolává vlhkosti a ztíženým podmínkám. Elektronická jednotka Bateriově ovládaná: pracuje s vysoce kvalitními 9V alkalickými bateriemi, atd. Baterie není součástí dodávky. Krytí IP68: 100% vodotěsná, možnost potopení pod vodu Lze ji jednoduše nasunout na 9V cívku Rain Bird Velký LCD displej se srozumitelnými ikonami Ikona signalizující stav baterií Ergonomická 3-tlačítková klávesnice pro jednoduché intuitivní programování Manuální start s nastavitelnou dobou zavlažování, doba je na displeji odečítána dolů Výstup dvou vodičů na čidlo srážek, které okamžitě přeruší zavlažování v případě srážek Funkce dešťové pauzy, která znemožní zavlažování až na dobu 15-ti dní Funkce Water Budget umožňuje procentuální úpravu dob závlah v rozsahu 0 až 200% Pracuje s Rain Bird 9V cívkami ze systému TBOS 8 startovacích časů na den Programovací cykly: - 7-denní kalendář - sudé dny / data - liché dny / data s nebo bez 31. v měsíci - cyklický: 1 až 15 dní Počet sekcí: 1 Doba zavlažování: 1 minuta až 12 hodin v 1-minutových krocích Pracovní teplota: -20 až 70 C Maximální pracovní tlak: 10 barů Bližší specifikace na straně JTV ventilu ELEKTRO Pracuje s 9V alkalickými bateriemi Pracuje se všemi Rain Bird ventily vybavenými 9V cívkami TBOS Maximální vzdálenost mezi ovládací jednotkou a 9V cívkou: 30 m při použití vodiče 1,5 mm 2 Možnost přímého připojení čidla srážek RSD-BEx ROZMĚRY Výška: 10,3 cm Šířka: 6,3 cm Hloubka: 9,0 cm MODEL WP1(Č/V: J9VP01) Sada WP1-JTV (Č/V: JWP1KIT): včetně 9V cívky & JTV BATERIOVÉ OVLÁDACÍ JEDNOTKY RSD-Bex čidlo srážek Sada WP1-JTV 109

110 BATERIOVÉ OVLÁDACÍ JEDNOTKY ŘADA WP: WP-2, WP-4, WP-6, WP-8 Elektronická bateriová ovládací jednotka Jednotka WP je určena na aplikace kde není k dispozici zdroj elektrické energie. Kompaktní konstrukce a dokonalá vodotěsnost umožňuje umístění jednotky jak do interiéru, exteriéru tak přímo k ventilům do šachtice. Intuitivní uživatelsky příjemné programování spolu s řadou funkcí umožňují, aby byla jednotka ideálním řešením ovládání systémů v soukromých zahradách i na veřejných plochách. BATERIOVÉ OVLÁDACÍ JEDNOTKY Elektronická jednotka Bateriové napájení: pracuje se dvěmi 9V alkalickými bateriemi typu 6AM6 (mezinárodní standard) nebo 6LR61 (evropský standard). Baterie nejsou součástí dodávky Zcela vodotěsná (testována 2m pod hladinou vody) Možnost umístění do interiéru, exteriéru nebo do ventilových šachtic Kompaktní tvar Velký LCD displej se snadno srozumitelnými ikonami LCD displej signalizuje nutnost výměny baterií Ergonomická 5-ti tlačítková klávesnice Funkce Water Budget umožňuje procentuální úpravu dob zavlažování v rozsahu 0-200% po 10% krocích Testovací funkce(2min, všechny naprogramované sekce) Výstup dvou vodičů na čidlo srážek, které okamžitě přeruší zavlažování v případě srážek Manuální spuštění sekce / cyklu Funkce dešťové pauzy umožňuje vypnutí zavlažování na dobu 1-9 dní s automatickým restartem. Pracuje s 9V cívkami Rain Bird ze systému TBOS. Počet programů: 3 zcela nezávislé Až 8 startovacích časů na program a den Programovací cyklus: 7-denní Počet sekcí: 2, 4 6 nebo 8 Doba zavlažování: 1 minuta až 12 hodin po 1-minutových krocích Pracovní teplota: -20 C až 70 C ELEKTRO Pracuje se dvěmi 9V alkalickými bateriemi Pracuje se všemi ventily Rain Bird vybavenými Rain Bird 9V cívkou Možnost spuštění 1 Rain Bird 9V cívky na sekci + hlavního ventilu vybaveného 9V Rain Bird cívkou Maximální vzdálenost mezi ovládací jednotkou a 9V cívkou při použití vodiče 1,5 mm 2 : 30m Jednotka může být přímo propojena do čidla srážek RSD-Bex ROZMĚRY Výška: 18,3 cm Šířka: 15,6 cm Hloubka: 5,6 cm WP-2 (Č/V: JWP002): 2 sekce WP-4 (Č/V: JWP004): 4 sekce WP-6 (Č/V: JWP006): 6 sekcí WP 8 (Č/V: JWP008): 8 sekcí RSD-BEx Čidlo srážek 110 The Intelligent Use of Water.

111 BATERIOVÉ OVLÁDACÍ JEDNOTKY SYSTÉM TBOS-II & TBOS-BT, BATERIOVÝ OVLÁDACÍ SYSTÉM Světová špička v péči o městské trávníkové plochy. Řada bateriových ovládacích jednotek TBOS umožňuje automatické zavlažování i v místech, kde není k dispozici zdroj elektrické energie. Robustní provedení modulů, montáž do podzemních ventilových šachtic a současně oddělení ovládacích modulů od programovací klávesnice chrání jednotku před vandalismem a neoprávněnou manipulací s nastavenými programy. Zcela vodotěsné provedení modulu (IP-68) zajišťuje spolehlivý provoz i pod hladinou vody a ochraňuje tak vlastní zařízení i bezproblémové provozování systému. Moduly TBOS, TBOS-II & TBOS-BT lze nyní ovládat centrálně z aplikace IQ Cloud Platform. ČTYŘI SYSTÉMY V JEDNOM: INFRAČERVENÝ PŘENOS DAT Naprogramujte vysílací modul TBOS-II stejně jako jakoukoli jinou ovládací jednotku Rain Bird. Pak nastavení programů odešlete přes infračervené připojení do ovládacího modulu TBOS nebo TBOS-II. NOVINKA PŘENOS BLUETOOTH Programujte svůj modul TBOS-BT z aplikace Rain Bird na vašem chytrém telefonu (ios nebo Android) a přenášejte ho do ovládacího modulu pomocí připojení Bluetooth. PŘENOS RADIOVÝM SIGNÁLEM Koncept ovládání je zcela identický. Systém je stejný. Jediný rozdíl je, že jsou data do ovládacího modulu přenášena pomocí radiového signálu. Radiový modul lze nainstalovat na jakýkoliv ovládací modul TBOS a TBOS-II a odesílat tak bezdrátově programovací data. Tato koncepce výrazně zvyšuje odolnost proti vandalismu a chrání tak ovládací prvky i elektroventily. Zavlažovací programy lze snadno kontrolovat i snadno přenášet aktualizovaná data přímo do řídících modulů bez nutnosti otevření šachtice. Potřebujete větší dosah signálu? Stačí mezi vysílací modul a radiový modul přidat převaděč radiového signálu TBOS Relay. Ten pak slouží k předávání radiového signálu na větší vzdálenosti a zajištění spolehlivého přenosu dat v obtížných místních podmínkách. DÁLKOVÉ OVLÁDÁNÍ Nový systéms TBOS-II & TBOS-BT umožňuje dálkové centrální ovládání ovládacích modulů prostřednictvím radiové komunikace (v bezlicenčním frekvenčním pásmu ISM). Vše, co potřebujete, je satelitní jednotka IQ (ESP-LXD nebo ESP-LXME) vybavená hlavním rádiovým modulem IQ TBOS. Můžete si tak vybudovat vlastní rádiovou síť sestávající z ovládacích modulů a až 15 převaděčů signálu TBOS Relay. Při vřazení TBOS ovládacích ventilů do centrálního ovládání IQ Cloud můžou být využity další funkce včetně měření průtoku. IQ Cloud je prvním modulárním centrálním systémem, který umožňuje centralizaci ovládání klasických kabelových 24V ovládacích jednotek (ESP-LXME), dekodérových ovládacích jednotek (ESP-LXD) a bateriových ovládacích jednotek (TBOS nebo TBOS-II) v jedné aplikaci. BATERIOVÉ OVLÁDACÍ JEDNOTKY TBOS-II & TBOS-BT nabízí velký výběr zavlažovacích cyklů a režimů včetně měsíčních sezónních úprav pro jednotlivé programy což garantuje efektivní hospodaření vodou i možnost zohlednění případných administrativních omezení zavlažování

112 BATERIOVÉ OVLÁDACÍ JEDNOTKY VYSÍLACÍ MODUL TBOS II Nový design, nové funkce a stále pohodlnější použití! BATERIOVÉ OVLÁDACÍ JEDNOTKY Nový vysílací modul TBOS-II má nové uživatelské rozhraní v 8 jazycích. Je plně zpětně kompatibilní, takže lze ovládat jak nové řídicí moduly TBOS-II, ale rovněž starší moduly TBOS. Nová funkce: Pokud se chystáte zavést centrální řízení zavlažování, nový vysílací modul TBOS-II umožní efektivní a rychlé nastavení systému. Zpětná kompatibilita - Plně zpětně kompatibilní se staršími typy přístroj komunikuje ve standardním infračerveném režimu se všemi ovládacími moduly TBOS vyrobenými od roku V rádiovém režimu komunikuje s řídicími moduly TBOS-II a moduly TBOS vybavenými radiovým adaptérem TBOS-II. Infračervený a rádiový vysílací modul - Jeden vysílací modul TBOS-II může zajistit programování neomezeného počtu modulů TBOS-II a TBOS. - Data lze přenášet infračerveným nebo rádiovým přenosem. Snadné programování - Nové uživatelské rozhraní s roletkovými menu a přímým přístupem na hlavní obrazovku usnadňuje práci. - Nově je uživatelské rozhraní v 8 jazycích: angličtina, francouzština, španělština, portugalština, němčina, italština, turečtina a řečtina. - Nový je i velmi komplexní Manuální režim zavlažování. - Nově je výrobek vybaven naprogramovaným ID číslem, s možností přejmenování (názvy vysílacího modulu, řídicího modulu a sekcí lze změnit). - Do vysílacího modulu lze nově uložit až 3 šablony programů k usnadnění programování. Spolehlivý provoz s vysokou odolností proti vandalismu - V rádiovém režimu není třeba otevírat šachtici. - Rádiový přenos funguje spolehlivě, i když je ovládací modul ponořen pod vodou. PROGRAMOVÁNÍ A JEHO FUNKCE Zobrazení času ve 24h nebo 12h formátu. Indikátor slabé baterie upozorní na vybité baterie ve vysílacím modulu, ovládacím modulu TBOS-II a rádiovém modulu. NOVÉ - Lze vymazat naprogramování řídicího modulu (jednotlivé programy nebo všechny). Lze detailněji kontrolovat nastavený program. V základním programování jsou 3 nezávislé programy A, B a C, z nichž každý má až 8 startovacích časů denně. jednotlivé sekce lze přiřadit do různých programů s odlišnou dobou zavlažování. Dobu zavlažování lze nastavit od 1 minuty do 12 hodin v 1-minutových krocích. Nezávislý provoz sekcí umožňuje sekvenční spouštění (překrývající se startovací časy se seřadí za sebou tak, aby nedocházelo k současnému spuštění). Lze upravovat jednotlivé programy a měsíční nastavení všechny najednou; rozsah 0 až 300 % (po 1% krocích). Pět cyklických režimů (uživatelský cyklus, sudé, liché, liché bez 31. dne, nastavení intervalu), které lze zvolit do jednotlivých programů k zajištění maximální flexibility a dodržení případného zamezení zavlažování. NOVÉ - Možnost odložení zavlažování při dešti o 1 14 dnů (i pokud ovládací modul TBOS komunikuje infračerveným signálem). Hlavní ventil a dešťové čidlo mohou být nastaveny pro každou sekci zvlášť (pouze pro ovládací modul TBOS-II 2, 4 a 6 sekcí). Do ovládacích modulů a radiových modulů TBOS-II lze uložit až 3 záložní programy, které lze snadno manuálně nebo automaticky spustit. Při výměně baterie nedojde ke smazání programu (připojení vysílacího modulu je nutné pouze k nastavení správného data a času). K detekci, přejmenování a programování pomocí řídicího modulu a radio adaptéru je nutný vysílací modul. Monochromatické podsvícení LCD (128x54 pix) Dobíjecí baterie (NiMH 750mAh 2,4 V) + konektor typu jack. Odpojitelný infračervený kabel Vnitřní rádiová anténa Provozní teplota: -10 až +65 C Ochrana proti vodě třídy IP44: odolné vůči stříkající vodě. Roletkové menu s přímým přístupem na hlavní obrazovku. Při dokoupení radiového modulutbos-ii, vysílací modul TBOS II komunikuje radiově s ovládacími moduly TBOS-II a TBOS. Při centrálním ovládání v aplikaci IQ Cloud Plateform je možno vyhledat, pojmenovat a nastavit radiové převaděče signálu Radio Relay. ROZMĚRY Výška: 16,0 cm Šířka: 7,0 cm Hloubka: 3,0 cm Hmotnost: 250 g MODEL Vysílací modul ITBOS2 RA EU (Č/V: F48230) 112 The Intelligent Use of Water.

113 BATERIOVÉ OVLÁDACÍ JEDNOTKY OVLÁDACÍ MODUL TBOS A TBOS-BT Ovládací modul TBOS/TBOS-II a TBOS-BT v kombinaci s 9V cívkou TBOS umožňuje automatické zavlažování bez připojení na zdroj elektrického proudu. Je vhodný pro široké spektrum aplikací: parky, kruhové objezdy, odlehlé zahradní plochy, okolí komunikací, zemědělské aplikace či skleníky. Slouží k otevírání a uzavírání Rain Bird elektroventilů osazených 9V DC cívkou TBOS. Napájení: jediná vysoce kvalitní alkalická baterie 9 V (Varta nebo ekvivalentní), typ 6AM6 (mezinárodní standard) nebo 6LR61 (evropský standard). Baterie není součástí dodávky. Odolné ve vlhkém a prašném prostředí stupeň ochrany IP68: 100% vodotěsné s možností plného ponoření. Utěsněný vodotěsný uzávěr baterie. Externí zapouzdřený infračervený konektor. 2 montážní otvory. Záložní napájecí systém uchová nastavení programu po 5 minut při výměně baterie. Aktivní čidlo vlhkosti při dešti okamžitě odstaví zavlažování. TBOS-II A TBOS-BT EXCLUSIVE NOVÉ - Po výměně baterie nedojde ke smazání programu (připojení vysílacího modulu je nutné pouze k nastavení správného data a času). K modulu lze připojit různé typy kompatibilní čidel pro monitorování srážek nebo průtoku. Do portu čidla lze nově při použití aplikace IQ Cloud zapojit čidlo srážek nebo čidlo průtoku. K modulům s 2, 4 a 6 sekcemi lze připojit hlavní ventil nebo spínání čerpadla. K naprogramování ovládacích modulů je nutný vysílací modul TBOS-II. TBOS-BT vyžaduje k programování chytrý telefon (ios nebo Android). Tři programy: A, B, C Sekvenční spouštění sekcí v rámci programu. Maximální délka kabelů mezi modulem a 9V cívkou je 10 m (vodič 0,75 mm2). Kompatibilní s radiovými moduly TBOS-II. Při připojení radiového modulu je ovládací modul TBOS aktualizován o nové funkce systému TBOS-II ROZMĚRY Výška: 13,0 cm Šířka: 9,5 cm Hloubka: 5,3 cm 1-sekční TBOS-II CM1 ovládací modul (Č/V: F48221) 2-station TBOS-II CM2 ovládací modul (Č/V: F48222) 4-station TBOS-II CM4 ovládací modul (Č/V: F48224) 6-station TBOS-II CM6 ovládací modul (Č/V: F48226) 1-sekční Bluetooth TBOS-BT1 ovládací modul (Č/V: F48501) 2-sekční Bluetooth TBOS-BT2 ovládací modul (Č/V: F48502) 4-sekční Bluetooth TBOS-BT4 ovládací modul (Č/V: F48504) 6-sekční Bluetooth TBOS-BT6 ovládací modul (Č/V: F48506) PŘÍSLUŠENSTVÍ 9V cívka TBOS (Č/V: K80510) Radiový modul ITBOS2 RA EU (Č/V: F48230) Čidlo srážek RSD-BEx (Č/V: A61200) BAT9AL: alkalická baterie 9V PROGRAMOVACÍ PARAMETRY Ovládací modul TBOS-II i modul TBOS které jsou osazeny radiovým modulem TBOS-II nabízejí tyto aktualizované funkce: V základním programování jsou 3 nezávislé programy A, B a C, z nichž každý má 8 startovacích časů denně. Pět denních režimů zavlažování (uživatelský cyklus, sudé, liché, liché bez 31. dne, nastavení intervalu ), které lze zvolit pro jednotlivé programy k zajištění maximální flexibility a dodržení případných obecních restrikcí zavlažování. Nezávislý provoz sekcí umožňuje nově sekvenční spouštění (překrývající se startovací časy se seřadí za sebou tak, aby nedocházelo k současnému spuštění). Lze jednotlivé sekce zařadit do několika programů s různou dobou zavlažování. Dobu zavlažování lze nastavit od 1 minuty do 12 hodin v 1-minutových krocích. Možnost odložení zavlažování při dešti o 1 14 dnů (i pro ovládací moduly TBOS připojené infračerveným signálem). Sezónní nastavení lze nastavit jak pro jednotlivé měsíce tak pro jednotlivé programy v rozmezí 0 až 300 % (po 1% krocích). Hlavní ventil a čidlo srážek mohou být nově nastaveny pro každou sekci zvlášť (pouze na ovládacích modulech TBOS-II 2, 4 a 6 sekcí). Záložní program TBOS lze uložit a obnovit (manuálně nebo automaticky) přímo na ovládacím modulu. TBOS-BT NOVINKA BATERIOVÉ OVLÁDACÍ JEDNOTKY 113

114 BATERIOVÉ OVLÁDACÍ JEDNOTKY TBOS-II RADIO MODUL Plně zpětně kompatibilní se všemi Rain Bird TBOS, TBOS-II a TBOS-BT ovládacími moduly. Při napojení na TBOS-II ovládacím modulu slouží TBOS-II radio modul jako radio anténa. Při připojení na původní TBOS ovládací modul slouží TBOS-II radio modul jako programovatelný ovládací modul a jako radio anténa a doplňuje původní ovládací modul o nové funkce. Pracuje s jednou 9V alkalickou baterií (doporučen Energizer a Duracel) typ 6AM6 (mezinárodní standard) nebo 6LR61 (evropský standard); baterie není součástí dodávky. Do vlhkých a náročných podmínek - krytí IP68: 100% vodotěsný, možnost úplného ponoření. Vestavěný připojovací optický konektor pro komunikaci s ovládacím modulem. TBOS 9V CÍVKA 9V cívka: ovládací modul aktivuje cívku pro otevření ventilu a zavření ventilu Vestavěný filtr Součástí dodávky jsou 2 vodiče 0,75 mm 2 : 60cm dlouhé Pracuje pouze s ventily Rain Bird řady: JTV, DV, PGA, PEB a BPE Maximální pracovní tlak: 10 barů Možnost manuálního otevření ventilu otočením cívky o 90 MODEL TBOS cívka (Č/V: K80920) RSD-BEx Čidlo srážek BAT9AL alkalické baterie 9V BATERIOVÉ OVLÁDACÍ JEDNOTKY RSD čidlo pracuje v systémech 24V. Čidlo šetří vodu a prodlužuje životnost systému tím, že měří strážkovou výšku deště a zabraňuje průběhu zavlažování při přirozených srážkách. Pracuje se všemi 24V ovládacími jednotkami a výrobky TBOS a WP řady Nastavení aktivující srážkové výšky v rozmezí 3,2 až 20 mm pomocí otočného kolečka je rychlé a jednoduché Nastavitelný ventilační otvor umožňuje úpravu doby vysychání čidla Vysoce jakostní odolné tělo čidla z polymeru odolného na UV Robustní hliníkové rameno možno prodloužit až na 15,2 cm 7,6 m UV odolného vodiče umožňuje snadné připojení k ovládací jednotce Součástí je 7,6 m připojovacího vodiče (2 x 0,5 mm 2 ) ROZMĚRY Délka: 16,5 m Výška: 13,7 m MODEL RSD-BEx (Č/V: A61200) vhodné do všech bateriových ovládacích jednotek (9V) Nedobíjitelné Alkalické Samostatný obal (9V), Balení po 20 kusech (9V) Master carton po 200 kusech (9V) 9V: 6LR61/6AM6 MODEL BAT9AL (9V) 114 The Intelligent Use of Water.

115 BATERIOVÉ OVLÁDACÍ JEDNOTKY BATERIOVÉ OVLÁDACÍ JEDNOTKY 115

116 BATERIOVÉ OVLÁDACÍ JEDNOTKY BATERIOVÉ OVLÁDACÍ JEDNOTKY 116 The Intelligent Use of Water.

117 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY OVLÁDACÍ SYSTÉMY OVLÁDACÍ JEDNOTKY PRVKY PRO MIKROZÁVLAHU ÚVOD ROTAČNÍ POSTŘIKOVAČE VENTILY Tipy pro úsporu vody l Systémy IQ Cloud Platform, Maxicom 2 a SiteControl umožňují plné přizpůsobení zavlažovacích programů podle hodnot naměřené evapotranspirace ET a tím k zajištění maximální úspory vody. l Aplikace IQ Cloud Platform je prvním softwarem pro centrální ovládání zavlažování, který umí ovládat klasické VÝBĚR CENTRÁLNÍHO OVLÁDACÍHO SYSTÉMU VÝBĚR SATELITNÍCH JEDNOTEK SOFTWAROVÉ PROSTŘEDÍ RAIN BIRD IQ SOFTWAROVÉ PROSTŘEDÍ IQ IQ NCC SÍŤOVÁ KOMUNIKAČNÍ KAZETA ZAČLENĚNÍ TBOS DO IQ CLOUD OVLÁDACÍ JEDNOTKA ESP-LXME DEKODÉROVÁ OVLÁDACÍ JEDNOTKA ESP-LXD ČIDLA PRŮTOKU ovládací jednotky ESP-LXME, dekodérové ovládací jednotky ESP-LXD a bateriové jednotky TBOS,TBOS-II & TBOS-BT. l IQ Cloud (s jednotkami ESP-LX) a aplikace Maxicom² FloWatch v reálném čase sleduje a zaznamenává průtok vody a automaticky diagnostikuje a hlásí případné problémy na trubní síti způsobené porušeným potrubím, vandalismem nebo nefunkčními elektroventily. l IQ Mobile nabízí rychlé spuštění a ukončení plánů zavlažování na chytrém telefonu nebo tabletu. SITECONTROL MAXICOM² ŘADA ESP-SITE / ESP SAT FD-101/FD-102/ FD-202/FD-401/FD PD DEKODÉROVÝ KABEL MAXICOM² DEKODÉRY PŘEPĚŤOVÁ OCHRANA CENTRÁLNÍ JEDNOTKY OVLÁDACÍ SYSTÉMY PORADENSTVÍ RŮZNÉ BATERIOVÉ OVLÁDACÍ JEDNOTKY 117

118 OVLÁDACÍ SYSTÉMY VÝBĚR CENTRÁLNÍHO OVLÁDACÍHO SYSTÉMU Vlastnosti IQ Cloud SiteControl Maxicom² Typ systému S jednou lokalitou X X X S více lokalitami X X Kompatibilní s bateriovými ovládacími jednotkami X Kompatibilní s dekodérovými ovládacími jednotkami ESP-LXD LDI PAR+ES-DEC Centrální počítač Volitelné Součást systému Součást systému Mobilní rozhraní (chytrý telefon a tablet) X S MI Mobile (SiteControl) Terénní satelitní jednotka Typ satelitní jednotky ESP-LXD, ESP-LXME, TBOS Satelitní jednotka TWI/ESP-Sat ESP-Site /ESP SAT/PAR+ES/PAR+ES-DEC Max. počet lokalit na systém Bez omezení Max. počet sekcí nebo adres dekodérů na systém Bez omezení 5376 sekcí nebo 2000 adres dekódérů Bez omezení Funkce softwaru Import návrhu GPS, CAD, SHP, BMP BMP Interaktivní mapa X Ochrana PIN na satelitní jednotce Dvoucestné programování satelitních jednotek Fce Satellite Call-in X X X Automatická úprava ET X (pouze s ESP-LX) X X Přístup pro celosvětové počasí X (pouze s ESP-LX) Počet programů_ 4 na sat. jednotku ESP-LX, 3 na jednotku TBOS 100 na systém 100 na systém Simulace programů X X X Hydraulická optimalizace X (pouze s ESP-LX) X X Odpojení při překročení průtoku X (pouze s ESP-LX) X X Dešťová pauza X X X OVLÁDACÍ SYSTÉMY Vsakovací režim Cycle+Soak X (pouze s ESP-LX) X X Záznam událostí X (pouze s ESP-LX) X X Alarmy X (pouze s ESP-LX) X X Alarmy em X (pouze s ESP-LX) X X Smlouva GSP Volitelné X X Komunikace se sekcemi Dálkové ovládání Pouze lokální Dálkové ovládání Kabel X X Radio X Telefonní linka X GPRS X X Wifi X X Ethernet X X 118 The Intelligent Use of Water.

119 OVLÁDACÍ SYSTÉMY VÝBĚR SATELITNÍCH JEDNOTEK Nutná konverze na satelitní jednotku Použití Soukromé zahrady Městské trávníkové plochy Rozsáhlé trávníkové plochy Sportoviště Vlastnosti Hybridní Elektronické Bateriové Specifikace Počet sekcí Počet Programů Max. doba závlahy sekce Počet startovacích časů na den a program Water Budget Manuální ZAP/VYP Funkce Rain Delay Souběžný provoz více sekcí Překrývání programů Nabídka programu Programové cykly Sedmidenní cyklus Variabilní cyklus Liché nebo sudé dny Kalendář na 365 dní Testovací program Výchozí program_ Kapacita ventilů na sekci Kapacita spuštění ventilů na jednotce Skříňka Venkovní IP68 TBOS-II & TBOS-BT ESP-LXMe ESP-LXD ESP SAT ESP SITE ESP/NCC + IQ TBOS MRM NCC NCC CCU X X X X X X X X X X X X X X X X X X X X X 1, 2, 4, 6 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48 50,125, , 40 24, hod 12 hod 12 hod 12 hod 12 hod X X X X X X X X X X X X X X X X X X X X X X X 8 jazyků 6 jazyků 6 jazyků S ikonami S ikonami X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X OVLÁDACÍ SYSTÉMY 119

120 OVLÁDACÍ SYSTÉMY SOFTWAROVÉ PROSTŘEDÍ RAIN BIRD IQ Nové softwarové prostředí IQ přináší výkonné nástroje pro vzdálené řízení závlahy, takže máte lepší kontrolu nad zavlažovacími systémy přímo z vašeho počítače, tabletu nebo chytrého telefonu. Chcete-li IQ používat, musíte mít ovládací jednotku ESP-LXME nebo ESP-LXD doplněnou o kazetu pro síťovou komunikaci (WiFi, Ethernet, Cellular). POROVNEJTE A ZVOLTE ŘEŠENÍ IQ, KTERÉ VÁM VYHOVUJE. OVLÁDACÍ SYSTÉMY IQ-Cloud pro přístup více uživatelů. Zvolte IQ-Cloud, pokud řídíte jeden areál, školy, parky, obecní či jiné pozemky, které vyžadují přístup více uživatelů z vaší organizace. - Kompatibilní s mobilními telefony - Žádné roční poplatky - Snadné nastavení a použití Podívejte se na a můžete se okamžitě připojit. IQ-Enterprise umožňuje začlenit IQ-Cloud na soukromý server. - Splníte přísná omezení pro firewall a bezpečnost, aniž byste obětovali důležité funkce a mobilitu - Žádné roční poplatky - Využijete stávající sítě WiFi a snížíte nebo odstraníte poplatky za data Obraťte se na místního zástupce Rain Bird a požádejte o návrh, jak můžete využít IQ-Enterprise.. Pokud již IQ používáte, můžete nadále používat IQ-Desktop. Pokud chcete přejít na mobilní přístup, jděte na stránku a přihlaste se k používání IQ-Cloud. Zvolte IQ-Cloud, pokud řídíte jeden areál, školy, parky, obecní či jiné pozemky, které vyžadují přístup více uživatelů z vaší organizace. - Kompatibilní s mobilními telefony - Žádné roční poplatky - Snadné nastavení a použití FUNKCE DOSTUPNÉ V SOFTWAROVÉM PROSTŘEDÍ IQ - Možnost vytváření režimu závlahy na základě údajů o počasí* - Automatické zasílání ů s upozorněním a varováním v případě odchylek* - Informace o tom, která sekce je v provozu a kde, s přesností na minutu - Možnost vytváření a sdílení zpráv o celkové spotřebě vody* - Možnost omezení přístupu na satelitní ovládací jednotky pomocí PIN kódu* - Monitorování systému a identifikace problémů pomocí funkce Flow Watch - Vzdálená diagnostika dvoužilových systémů - Aby bylo možno zajistit, že budou systémy u zákazníka kompatibilní s budoucími technologiemi a novými vylepšenými funkcemi softwaru, budou nezbytné upgrady hardwaru po 5 letech. * pouze s ESP-LXMe a ESP-LXD 120 The Intelligent Use of Water.

121 OVLÁDACÍ SYSTÉMY SOFTWAROVÉ PROSTŘEDÍ IQ IQ nabízí špičkové ovládací a řídicí funkce na snadno osvojitelném a ovládaném rozhraní. IQ nabízí pokročilé funkce správy vodních zdrojů, které šetří čas i peníze. IQ tvoří tři varianty: IQ-Desktop v. 3.0, IQ-Cloud v. 3.0 a IQ-Enterprise v Všechny aplikace IQ umožňují vzdálené programování, řízení a sledování ovládacích jednotek řady ESP-LX přímo z pohodlí vaší kanceláře. Je ideálním řešením správy zavlažování pro odbory péče o parkovou zeleň, školy, správce nemovitostí, zahradnické firmy a vodohospodáře. IQ umí řídit malé systémy s jednou lokalitou i velké městské systémy s mnoha parky, vybavené různými ovládacími jednotkami. Podporuje oba typy ovládacích jednotek ESP-LX - tradiční ovládací jednotky i 2-žilové dekodérové ovládací jednotky. IQ-Desktop se nainstaluje a obsluhuje na jednom stolním počítači. IQ-Desktop je ideální pro organizace s jedním správcem, který řídí systém ze svého počítače v kanceláři. Balíček programů pro IQ-Desktop nabízí kapacitu 5-ti satelitních ovládacích jednotek. Kapacitu lze rozšířit v kroku po 5-ti ovládacích jednotkách pomocí IQ5SATSWU. IQDESK (P/N: IQ200601) IQ-Cloud je cloudová služba umožňující uživatelům přihlásit se a ovládat zavlažovací systém z jakéhokoli zařízení připojeného k internetu. IQ-Cloud je ideální pro organizace s více správci a/nebo uživateli zavlažovacího systému, kteří vyžadují mobilitu. IQ-Cloud obsahuje funkci IQ Mobile, která nabízí rychlý přístup k hlavním funkcím na rozhraní pro dotyková zařízení, jako jsou chytré telefony nebo tablety. Uživatelé nejsou omezeni žádnou úvodní kapacitou a mohou přidávat ovládací jednotky libovolně. Nutný je přístup k internetu. IQCLOUD (Č/V: IQ2007) IQ-Enterprise se instaluje na server a umožňuje organizacím se zabezpečením/omezeními pro přístup k internetu a masivní místní sítí nainstalovat si vlastní IQ-Cloud. Uživatelé mohou získat veškeré výhody mobility nástrojů IQ-Cloud a vyhovět omezením IT. Balíček programů pro IQ-Enterprise nabízí kapacitu 5-ti satelitních ovládacích jednotek. Kapacitu lze rozšířit v kroku po 5-ti ovládacích jednotkách pomocí IQ5SATSWU. IQENT (Č/V: IQ200801) FUNKCE SOFTWARU PLATFORMY IQ Základní kapacita je 5 satelitních ovládacích jednotek a je rozšířitelná po 5 jednotkách (Desktop a Enterprise) Kompatibilní s tradičními ovládacími jednotkami ESP-LXM a ESP-LXME a 2-žilovými dekodérovými jednotkami ESP-LXD Názvy lokalit, satelitních jednotek a sekcí Programování doby závlahy v hodinách, minutách a sekundách Procentuelní změna závlahy denně nebo měsíčně pro každou lokalitu (systém) pomocí funkce Adjust% nebo evapotranspirace ET. Simulace programů - grafický přehled Dry Run Manuální program, testovací program a manuální spouštění sekcí Kapacita 5-ti satelitních ovládacích jednotek. Kapacitu lze rozšířit v kroku po 5-ti ovládacích jednotkách pomocí IQ5SATSWU (Desktop a Enterprise). Kompatibilní s tradičními jednotkami ESP-LXM a ESP-LXME a dvoužilovými dekodérovými jednotkami ESP-LXD Názvy lokalit, satelitních jednotek a sekcí* Programování na sekundy, minuty a hodiny Procentuální změna závlahy denně nebo měsíčně pro každou lokalitu pomocí funkce Adjust% nebo evapotranspirace ET. Simulace programů - grafický přehled*. Protokoly a zprávy Manuální synchronizace satelitních jednotek uživatelem a automatizované získávání monitorovaných záznamů. Automatizované y s alarmy a varováním a zprávy o době provozu všech sekcí Obousměrné programování ovládací jednotky (změny programu provedené na ovládací jednotce je možno zobrazit a akceptovat v IQ software) * pouze s ESP-LXMe a ESP-LXD IQ Direct Satellite ovládací jednotka OVLÁDACÍ SYSTÉMY IQ Client Satellite ovládací jednotky Počítač IQ Server Satellite ovládací jednotky IQ Direct Satellite ovládací jednotka Místní a/nebo vzdálené ovládání Komunikace pomocí konvenčního propojení kabely 2-žilová dekodérová komunikace 121

122 OVLÁDACÍ SYSTÉMY Možnost kopírování dat nebo přesunu celé ovládací jednotky na jinou lokalitu Kopírování/přesun satelitu (kopírování nebo přesun satelitu na jiné místo) Automatizovaná funkce MAD (Management Allowed Depletion) - úpravy závlahových programů V software je použita terminologie a formulace dle IA (Irrigation Association). Funkce ET/Rainfall Weather Sources pracuje s daty z meteostanice: - Rain Bird WSPROL Weather Station - Rain Bird WSPRO2 Weather Station Funkce IQ Global Weather Internet Service čerpá z internetu lokální údaje o počasí, včetně srážek* 4 ET kontrolní sešity na ovládací jednotku Export do aplikace Microsoft Excel pro práci s daty * Průběžné získávání monitorovaných dat z průtokoměrů napojených na jednotky ESP-LXME a ESP-LXD* Grafické porovnání skutečného průtoku s plánem (lze zjistit, které programy a sekce jsou kdy v provozu)* Celkové skutečné hodnoty průtoků jsou uváděny ve zprávě s dobami zavlažování dle jednotky a sekcí (automatizované y)* Systém nápovědy odpovídající kontextu. Klikněte na ikonu nápovědy dostupnou na většině obrazovek a budete převedeni přímo na nápovědu k funkci, kterou právě používáte. Volba jazyků - angličtina, španělština, francouština, němčina, italština a portugalština * pouze s ESP-LXMe a ESP-LXD NAVÝŠENÍ KAPACITY PŘIPOJENÍM DALŠÍCH 5 JEDNOTEK Kapacita připojení ovládacích jednotek lze rozšiřovat po kroku 5 jednotek. Rozšíření lze provést pokud si objednáte softwarový aktivační klíč. IQ5SATSWU (Č/V: IQ2010) DOPORUČENÉ POŽADAVKY NA POČÍTAČ PRO IQ-DESKTOP Operační systém: Windows XP, 7 nebo 8, 32-bit nebo 64-bit Procesor: Intel I5-540M nebo odpovídající Paměť RAM: 3 GB Dostupné místo na pevném disku: 10 GB Mechanika CD-ROM: 8X rychlostní min. Rozlišení displeje: 1024 x 768 minimum Připojení k síti (pro Ethernet, WiFi, GPRS komunikaci) Sériový port nebo adaptér USB k sériovému adaptéru (pro přímé připojení a komunikaci s externím modemem) DOPORUČENÉ POŽADAVKY NA SERVER PRO IQ-ENTERPRISE Procesor Intel I5-540M 3 GB RAM 10 GB volného místa na disku Windows Server 2008 R2 IQ-MOBILE (PRACUJE S IQ-CLOUD A IQ-ENTERPRISE) Použití chytrých telefonů a tabletů pro vzdálené ovládání Možnost spuštění sekcí, programů a testů Možnost nastavení dešťové pauzy a přepnutí jednotky do stavu vypnuto/ automatický režim Zobrazení aktuálního stavu ovládací jednotky Zobrazení záznamů Přístupné ze všech prohlížečů internetu na chytrém telefonu a tabletu IQ NCC SÍŤOVÁ KOMUNIKAČNÍ KAZETA OVLÁDACÍ SYSTÉMY Zajistí upgrade libovolné ovládací jednotky řady ESP LX na satelitní jednotku centrálního ovládání Umožňuje rozšíření samostatné ovládací jednotky LX-IQ na inteligentní satelitní jednotku, s možností ovládání centrálním ovládacím systémem (aplikací) IQ Cloud. Kazeta se osadí do zadní stěny na předním panelu jednotky. Umožňuje komunikaci mezi centrálním počítačem s aplikací IQ a vzdálenými ovládacími jednotkami na plochách. Kazeta je vhodná pro jednotky ESP-LXME s tradičním kabelovým propojením a 1 až 48 sekcemi a jednotky ESP-LXD s dvoužilovým ovládacím kabelem s kapacitou 1 až 200 připojených sekcí. IQ NCC-GP Kazeta GPRS/ GSM - Slouží ke komunikaci samostatné ovládací jednotky nebo serveru s centrálním počítačem pomocí mobilní sítě (GPRS). - Sada obsahuje GPRS/GSM datový modem s konektorem na anténu. - Sada obsahuje vnitřní anténu určenou pro plastové kryty jednotky (lze zakoupit externí anténu na kovové kryty). - Možnost dodávky včetně karty SIM a komunikace GPRS na jeden rok IQNCC GPRS1Y (Č/V: IQ4613E) IQ NCC Kazeta Ethernet - Slouží ke komunikaci samostatné ovládací jednotky nebo serveru s centrálním počítačem pomocí sítě LAN (Ethernet). - Sada obsahuje vestavěný síťový modem LAN s portem RJ-45 - Sada obsahuje propojovací kabel RJ-45e. - Vyžaduje síť LAN s pevnou IP adresou. IQNCCEN (Č/V: IQ4603) IQ NCC-RS Kazeta RS232 - V konfiguraci DIRECT Satellite lze použít jen pro IQ Desktop - Použití ke komunikaci samostatné ovládací jednotky nebo serveru s IQ centrálním počítačem pomocí přímého propojení kabelem nebo přes externí modem (rádiový signál nebo přístroj jiného výrobce). - Použití: komunikace klientských počítačů se serverem pomocí vysokorychlostního datového kabelu nebo radia v síti IQNet. - Sada obsahuje sériový port (RS-232) ke komunikaci s IQ centrálním počítačem pomocí přímého kabelu nebo externího modemu. IQNCCRS (Č/V: IQ4600) - Sada obsahuje kabel k externímu modemu (kabel k přímému propojení je součástí balíčku IQ Software). 122 The Intelligent Use of Water.

123 OVLÁDACÍ SYSTÉMY ZAČLENĚNÍ TBOS DO IQ CLOUD Ovládací systém TBOS-II umožňuje vzdálené ovládání v IQ Cloud pomocí radio komunikace. Funkci lze aktivovat po instalaci hlavního rádiového modulu IQ TBOS Master Radio Module do ovládací jednotky IQ ESP-LX. IQ Cloud umožní softwarovou podporu až 250 TBOS sítí. IQ TBOS Master Radio Module je instalován do ovládací jednotky ESP-LX a umožňuje vzdáleně ovládat ovládací moduly TBOS/ TBOS-II na zavlažovaných plochách. Radiová síť TBOS Radio Network je tvořena jedním hlavním Master Radio Modulem, 0-15-ti TBOS Radio Relay převaděči a jedním nebo více TBOS/ TBOS-II ovládacími moduly (vybavenými radiovými moduly TBOS-II Radio Adapter). Každý radiový převaděč Radio Relay (včetně hlavního radiového modulu IQ TBOS) může radiovým přenosem řídit až 32 TBOS/ TBOS-II ovládacích modulů (vybavených TBOS-II Radio adaptéry), celkem až 512 ovládacích modulů v jedné TBOS síti. FUNKCE CENTRÁLNÍHO OVLÁDÁNÍ Zpětná kompatibilita: z aplikace IQ lze ovládat všechny ovládací moduly TBOS, pokud jsou vybaveny radiovým modulem TBOS-II. IQ Cloud může spravovat až 250 hlavních rádiových modulů IQ TBOS MAster Radio Module (1 na satelitní server). IQ Cloud umí načíst automaticky TBOS radio síť, aby mohla komunikovat s ovládacími moduly TBOS/TBOS-II. Možnost pojmenování řídicích modulů a sekcí. Automatizovaná synchronizace názvů sekcí a ovládacích jednotek podle jejich skutečných názvů v terénu. Indikace stavu baterie v ovládacích, radiových modulech a převaděčích. Možnost simulace TBOS programů. Možnost použití všech manuálních a programovacích příkazů: spustit závlahu na sekci, spustit program, zrušit vše, testovat všechny sekce, rain delay, vypnutí a zapnutí modulu. Možnost běžné i zpětné synchronizace dat a naprogramovaných parametrů. Možnost upgradovat firmware hlavního rádiového modulu a převaděčů. K ovládacímu modulu TBOS-II lze standardně připojit statická i pulzní čidla (čidlo srážek a snímání průtoku). Alarmy z průtokoměrů aplikace načítá každých 12 hodin nebo manuálně dle potřeby. IQ Direct Satellite ovládací jednotka OVLÁDACÍ SYSTÉMY IQ Client Satellite ovládací jednotky a moduly Počítač IQ Server Satellite ovládací jednotky IQ Direct Satellite ovládací jednotka Místní a/ nebo vzdálené ovládání Komunikace pomocí konvenčního propojení kabely Radio komunikace 2-žilová dekodérová komunikace 123

124 OVLÁDACÍ SYSTÉMY IQ TBOS MASTER RADIO MODULE A TBOS RADIO RELAY IQ TBOS Hlavní rádiový modul Hlavní rádiový modul se instaluje do satelitních serverových jednotek řady ESP-LX; umožní dálkové ovládání řídicích modulů TBOS/TBOS-II na ploše. Umožňuje následující: - Sériová komunikace s komunikační kazetou NCC (odesílání a příjem dat ze vzdáleného PC) - Rádiové spojení s max. 15 radiovými převaděči TBOS Relay. - Rádiové spojení s max. 32 radiovými moduly TBOS-II v blízkém okolí. - Správa alarmů z čidel. Instaluje se do jednoho ze čtyř otvorů sekčních modulů ESP-LX (max. jeden na ovládací jednotku). Radiová komunikace pracuje v bezlicenčním frekvenčním pásmu ISM. Radiová síť TBOSNet je tvořena jedním hlavním radiovým modulem, 0-15 radiovými převaděči TBOS Relay a jedním až několika ovládacími moduly TBOS-II či TBOS. - Hlavní rádiový modul umožňuje dálkové ovládání 32 ovládacích modulů TBOS/ TBOS-II, které jsou v jeho rádiovém dosahu. ITBOS MRM EU (Č/V: F48320) TBOS Relay Radiové převaděče Radiový přenos pracuje v frekvenčním pásmu ISM nevyžadujícím vysílací licenci. Třída IP44 Relé instalujte na vyvýšených místech. V některých oblastech může být napájení el. proudem k dispozici pouze v noci, proto je součástí balení i interní baterie (uzavřený olověný akumulátor, 6 V, 2,5 Ah). Baterie se dodává odpojená, aby se ušetřila její životnost. Jakmile je baterie zapojena, přepne se do aktivního režimu a je nutno ji pravidelně dobíjet. K dobití baterie je nutný následující postup: 8 hod nabíjení v noci, 16 hod vybíjení přes den (s rádiovými přenosy nebo bez) Napájení: 207V AC až 244V AC Vstupní napětí relé: mezi 12 a 14V Dosah radiosignálu v otevřeném terénu: - mezi 2 převaděči: cca 1200 m - mezi převaděčem a radiovým modulem TBOS-II: cca 300 m - mezi převaděčem a vysílacím modulem TBOS-II: cca 100 m ITBOS RR EU (Č/V: F48301) Provozní parametry Provozní teplota: -10 až +65 C Provozní vlhkost vzduchu: min. 95 % při 4 až 49 C OVLÁDACÍ SYSTÉMY Elektrická specifikace Napájení: 207V AC až 244V AC Vstupní napětí relé: mezi 12 a 14V Balíček TBOS (Č/V: IQ201901) funkcí je standardní součástí IQ cloud a doplňkovou možností pro IQ Desktop a IQ Enterprise. 124 The Intelligent Use of Water.

125 OVLÁDACÍ SYSTÉMY OVLÁDACÍ JEDNOTKA ESP-LXME 24V tradiční ovládací jednotka pracující v softwarovém prostředí IQ Cloud Aktualizujte svoji ovládací jednotku na prostředí IQ Cloud Stačí přidat kazetu pro síťovou komunikaci (GPRS nebo Ethernet) a přihlásit se na Užívat všechny výhody IQ prostředí můžete ihned pomocí IQ Cloud a IQ Mobile JEDNOTKY - Velký LCD displej se snadno srozumitelným programováním pomocí tlačítek. - Výstup na čidlo srážek s manuálním vypínačem na předním panelu. - Výstup na hlavní ventil/spínání čerpadla. - Výběr ze 6-ti jazyků letá paměť na uchování naprogramovaných dat - Ochrana proti přepětí 10kV jako standard - Přední panel je odnímatelný a je možno ho programovat s vloženou baterií i bez připojení k jednotce. PROGRAMOVACÍ - Funkce SimulStation umožňuje souběh až 5-ti sekcí najednou. - Možnost funkce Cycle+Soak pro každou sekci. - Dešťová pauza - Možnost vypnutí kteréhokoliv dne v rámci 365-denního kalendáře. - Pauza mezi sekcemi pro program. - Funkce nastavení hlavního ventilu včetně přiřazení k programu. - Přiřazení, nebo ignorování povětrnostního čidla - možno nastavit pro jakoukoliv sekci. - Doba závlahy: 0 min až 12hod - Prodleva mezi sekcemi: 1 sekunda až 9 hodin - Procentuální úprava dat: 0% až 300% (maximální doba závlahy pro sekci je 16 hodin) - 4 nezávislé programy (ABCD) - Programy ABC a D se mohou překrývat - 8 startovacích časů pro program - Výběr ze zavlažovacích cyklů: 7-denní týden, lichý den, lichý den bez 31., sudý den, cyklicky se opakující den. - Manuální spuštění sekce, programu, testu FUNKCE OPTIMALIZACE PRŮTOKU Doplňkový Flow Smart Module obsahuje funkci snímání průtoku: - Možnost přímého propojení Flow Smart modulu s čidlem průtoku, bez nutnosti vložení dalšího zařízení. - Funkce FlowWatch si zapamatuje normální průtok každé sekce. FlowWatch sleduje probíhající průtoky a porovnává je s uloženými informacemi a zachová se dle uživatelem vložených instrukcí v případě vyššího, nižšího nebo žádného průtoku. FlowWatch automaticky určí problémové místo a izoluje ho zavřením buď sekčního, nebo hlavního ventilu. FlowWatch spolupracuje s hlavními ventily konfigurace NO i NC. - Jednotka umožňuje vložení časového okna otevření hlavního ventilu pro možnost manuálních odběrů během dne, s ohledem na průtoky vložené ve funkci FlowWatch. V rámci tohoto časového okna je možno vybrat dny v týdnu a velikost průtoku vody při ručním odběru. ROZMĚRY/ EL. - Rozměry (š x v x hl) : 36,4 x 32,2 x 14,0 cm - Vstupní napětí: 230V - ± 10%, / 50Hz - Výstup : 26,5 VAC 1,9A - Záloha dat: lithiová baterie udržuje aktuální čas a datum, neomezená vestavěná paměť zachovává naprogramovaná data. - Možnost spuštění více cívek: - Maximálně 5-ti 24VAC, 7VA cívek současně spuštěných + hlavní ventil. Maximálně možno spustit až dvě cívky na sekci. ESPLXME (Č/V: F44082EN): 8-mi sekční základní jednotka I12ESPLXMEFEU (Č/V: F45122EN): 12-ti sekční základní jednotka s Flow Smart Modulem pro měření průtoku FSM-LXME (Č/V: IQ4620EN): Flow Smart Modul/ průtokový modul DOPLŇKY IQFMS-LXME Flow Smart připojovací modul se snímáním průtoku - umožňuje rychlé datové spojení ovládací jednotky ESP-LXD kabelem. - Sada obsahuje funkce modulu Flow Smart (snímání průtoku) a funkce základního modulu. - Nahrazuje standardní ESP-LXME Base modul (základní modul). IQ TBOS Master Radio Module, hlavní rádiový modul - IQ TBOS hlavní rádiový modul se instaluje do satelitních serverových jednotek řady ESP-LX; umožní dálkové ovládání řídicích modulů TBOS/TBOS-II na ploše. - Umožňuje následující: - Sériová komunikace s komunikační kazetou NCC (odesílání a příjem dat ze vzdáleného PC) - Radiové spojení s max. 15 radiovými převaděči TBOS relay. - Radiové spojení s max. 32 radiovými moduly TBOS-II v blízkém okolí. - Správa alarmů z čidel. - Instaluje se do jedné ze čtyř pozic pro sekční moduly ESP-LX (max. jeden na ovládací jednotku). - Radiová komunikace pracuje v bezlicenčním frekvenčním pásmu ISM. - Radiová síť TBOSNet je tvořena jedním hlavním radiovým modulem, 0-15 radiovými převaděči TBOS relay a jedním až několika ovládacími moduly TBOS-II či TBOS vybavenými TBOS-II Radio adaptéry. - IQ TBOS Master Radio Module - hlavní rádiový modul umožňuje dálkové ovládání 32 ovládacích modulů TBOS/ TBOS-II, které jsou v jeho rádiovém dosahu. OVLÁDACÍ SYSTÉMY 125

126 OVLÁDACÍ SYSTÉMY DEKODÉROVÁ OVLÁDACÍ JEDNOTKA ESP-LXD Dvoužilová ovládací jednotka pracující v softwarovém prostředí IQ Cloud Aktualizujte svoji ovládací jednotku na prostředí IQ Cloud Stačí přidat kazetu pro síťovou komunikaci (GPRS, WiFi nebo Ethernet) a přihlásit se na www. rainbird.eu Využijte všechny výhody IQ prostředí můžete ihned pomocí IQ Cloud a IQ Mobile OVLÁDACÍ SYSTÉMY - Podporované dekodery: FD-101, FD-102, FD-202, FD-401, FD Také podporuje SD-210 dekoder čidla (snímání průtoku a sensor čidla srážek) - Výběr ze 6-ti jazyků - Výstup na 4 čidla jedno s klasickým připojením a až 3 s dekodérovým ovládáním. - Program může být uložen a znovu nastaven pomocí záložní kartridže PBC-LXD PROGRAMOVACÍ MOŽNOSTI - V každém ESP LXD modulu je vložena funkce Smart software pro možnost řízení průtoku. Je k dispozici široký výběr funkcí, včetně uživatelsky nastavitelné funkce SELF a SEEF (vyhledat a eliminovat nízký respektive vysoký průtok), která vám poskytne klid z vědomí, že při nestandardním průtoku,například při poruše hlavního řadu, ovládací jednotka řeší závadu za Vás. - Funkce Cycle+Soak nastavitelná pro každou sekci zvlášť - Funkce odsunutí zavlahy Rain Delay - Day Off umožňuje vypnutí zavlahy kterýkoliv kalendářní den. - Pro každý program programovatelná pauza mezi sekcemi. - Přiřazení hlavního ventilu k jednotlivým sekcím. - Přiřazení čidla k jednotlivým sekcím. - Výstražná dioda - Elektronický přerušovač obvodu - Variabilní testovací program. - Pokročilá diagnostika dekodérového systému pro zjednodušené a rychlé odstraňování závad. - Doba závlahy sekce: 0min až 12 hodin - Procentuální úprava dat pro program jednotlivé měsíce. - 4 nezávislé programy, možnost překryvu programů - 8 startovacích časů pro program - Výběr ze zavlažovacích cyklů: 7-denní týden, lichý den, lichý den bez 31., sudý den, cyklicky se opakující den. ELEKTRO - Vstup: 230 VAC +-10% - Jištění dat: lithiová baterie udržuje aktuální čas a datum, neomezená vestavěná paměť zachovává naprogramovaná data. - Možnost spuštění až dvou ventilů na sekci a simultálního spuštění až 8 cívek a/ nebo hlavního ventilu. - Rozměry (ŠxVxH) : 36,4 x 32 x 2 x 14,0 cm ROZMĚRY Šířka: 36,4 cm Výška: 32,2 cm Hloubka: 14,0 cm ESP-LXD (Č/V: F43120EN): 230V, jednotka obsahuje 50-ti sekční modul ESPLXD-SM75 (Č/V: F43150): 75-ti sekční modul DOPLŇKY IQ CM-LXD Propojovací modul - Umožňuje rychlé datové spojení ovládací jednotky ESP-LXD kabelem. - Instalace do pozice pro modul na jednotce. IQ TBOS Master Radio Module, hlavní rádiový modul - IQ TBOS hlavní rádiový modul se instaluje do satelitních serverových jednotek řady ESP-LX; umožní dálkové ovládání řídicích modulů TBOS/TBOS-II na ploše. - Umožňuje následující: - Sériová komunikace s komunikační kazetou NCC (odesílání a příjem dat ze vzdáleného PC) - Radiové spojení s max. 15 radiovými převaděči TBOS relay. - Radiové spojení s max. 32 radiovými moduly TBOS-II v blízkém okolí. - Správa alarmů z čidel. - Instaluje se do jedné ze čtyř pozic pro sekční moduly ESP-LX (max. jeden na ovládací jednotku). - Radiová komunikace pracuje v bezlicenčním frekvenčním pásmu ISM. - Radiová síť TBOSNet je tvořena jedním hlavním radiovým modulem, 0-15 radiovými převaděči TBOS relay a jedním až několika ovládacími moduly TBOS-II či TBOS vybavenými TBOS-II Radio adaptéry. - IQ TBOS Master Radio Module - hlavní rádiový modul umožňuje dálkové ovládání 32 ovládacích modulů TBOS/ TBOS-II, které jsou v jeho rádiovém dosahu. Kompatibilní s ventily PGA, PEB, BPES a ventily řady The Intelligent Use of Water.

127 OVLÁDACÍ SYSTÉMY ČIDLA PRŮTOKU Měření průtoku Spolehlivá a jednoduchá průtoková čidla vhodná pro Rain Bird IQ2 a dekodérový systém Maxi Decoder System. Průtoková čidla Rain Bird posílají údaje o průtoku centrálnímu nebo samostatnému řídícímu systému a umožňují tak detailní a přesné sledování průtoku. - K ovládacím jednotkám řady ESP-LX mohou být přímo připojena čidla průtoku FS, aniž by bylo potřeba vložit další zařízení. - U ovládací jednotky ESP-LXD musí být průtokové čidlo napojeno na integrovaný Flow Smart modul doplněný dekodérem čidla SD Ovládací jednotky ESP- LXM/LXME je nutno vybavit doplňkovým FSM modulem. U dekodérové ovládací jednotky MDC a ovládacích systémů Maxi Decoder System (Site Control, Maxicom 2 a softwaru Golf v dekodérové verzi), musí být průtokové čidlo instalováno s dekodérem čidla SD-210, bez potřeby vložení dalšího zařízení. Čidla - Jednoduchá konstrukce vrtulkového snímače. - Předinstalováno v T-kusu - Zkonstruováno pro venkovní a podzemní aplikace Specifikace - Přesnost: ± 1% (celá stupnice) - Otáčky: 0,15-9,2 m za sekundu podle modelu - Tlak: max. 6,9 baru - Teplota: max. 60 C Čidla - FS150PBSP (Č/V: M80115) - FS200PBSP (Č/V: M80116) - FS400PBSP (Č/V: M80118) NAVRHOVANÝ PROVOZNÍ ROZSAH PRŮTOKU ČIDLA RAIN BIRD Následující tabulka uvádí doporučovaný rozsah průtoku pro čidla Rain Bird. Čidla Rain Bird budou fungovat i nad či pod uvedeným průtokem. Zkušenosti z praxe nás však nutí nepoužívat čidlo mimo tento rozsah, abychom dosáhli nejlepších výsledků. Čidla by měla odpovídat průtoku a ne velikosti potrubí. Modely DN Doporučovaný pracovní rozsah (m 3 /h) FS150PBSP mm (40 x 49) 1,1 22,7 FS200PBSP mm (50 x 60) 2,3 45,4 OVLÁDACÍ SYSTÉMY FS300PBSP mm (80 x 90) 4,5 68,1 FS400PBSP mm (102 x 114) 9,1 113,

128 OVLÁDACÍ SYSTÉMY SITE CONTROL Plně grafický interaktivní centrální ovládací systém OVLÁDACÍ SYSTÉMY Interaktivní centrální ovládací systém Site Control je v současnosti nejmodernějším a nejkomplexnějším systémem pro ovládání zavlažovacích systémů na rozsáhlých parkových a komerčních plochách. Umožňuje maximálně precizní úroveň ovládání s plným využitím interaktivní grafiky. Systém může pracovat se satelitními ovládacími jednotkami nebo s dekodéry a dvouvodičovým ovládacím kabelem. Systém nabízí sofistikované programování na základě hodnot evapotranspirace, volitelná interaktivní mapová prostředí s možností přímé kontroly/ovládání jednotlivých sekcí nebo i jednotlivých postřikovačů a mnoho dalších funkcí a možností. Ovládání a používání systému Site Control je navíc velmi přátelské a jednoduché. SiteControl nabízí možnost výběru z 11 světových jazyků. Pokročilé grafické prostředí: - Mapy vytvořené GPS technologii nebo AutoCadem - Přehledná grafika poskytuje dokonalý přehled o zavlažovacím systému - Možnost přiblížení každého detailu systému funkcí ZOOM Funkce Superior Monitoring: - Flo Graph umožňuje graficky monitorovat jednotlivé sekce. - Flo Manager provádí hydraulickou optimalizaci systému dle kapacit trubního vedení a kapacity čerpací stanice. - Cycle+Soak umožňuje pohodlné provozování systému i na prudkých svazích. - QuickIRR unikátní tvorba programů rychlé snadné a komplexní tvoření závlahových programů. Nepřetržitá obousměrná komunikace mezi systémem a PC zajišťuje reálně interaktivní předávání informací o stavu zavlažovacího systému. Funkce WATER BUDGET upravuje dobu zavlažování od 0 do 300% v 1% krocích. Až 12 startovacích časů na sekvenci a až 6 startovacích časů pro jednotlivý program. Rozsáhlá databáze rotačních a rozprašovacích postřikovačů pro snadné programování a automatické výpočty srážkových výšek jednotlivých sekcí. 3 způsoby měření průtoku: galony/ min, l/ s, m 3 / hod. Ukládání veškerých instalačních, programových a monitorovacích dat s možností tisku. METEOSTANICE TWI Funkce Automatic ET a Smart Weather TM : aktivní sledování hodnot ET(evapotranspirace) meteostanicí umožňuje systému SiteControl pružně reagovat na změny počasí. Funkce Minimální hodnota ET Vám umožní nastavit minimální hodnotu ET pro start závlahy. Docílíte tím opravdu hloubkové závlahy kořenové zóny a tím i optimálních podmínek pro Váš trávník. Testovací a simulační provoz Dry Run Automatická funkce čidla srážek se senzorem RSD-Bex Funkce Odhad provozních nákladů předběžně stanoví náklady na vodné a el. Energii Funkce dálkového ovládání FREEDOM umožňuje snadno ovládat SiteControl pomocí rádia. Lze ovládat jednu samostanou lokalitu rozdělenou až na 8 menších ploch (možnost rozšířit až na 16 ploch). Hybridní ovládání systému umožňuje kombinaci satelitního a dekodérového ovládání včetně instalace více ovládacích jednotek pro jeden Site Control. SiteControl Plus umožňuje připojení až 4 ovládacích jednotek (MDI nebo TWI). SiteControl Satellite umožňuje ovládání kanálů ( SiteControl Plus 112 až 448). SiteControl Decoder umožňuje ovládání až 500 dekodérů (až 2000 dekodérů se 4mi jednotkami MDI pro SiteControl Plus). PROGRAM GLOBÁLNÍ PODPORY Každý centrální ovládací systém obsahuje jednoroční program globální podpory (GSP): podporu na telefonu, PcANYWHERE dálkovou diagnostiku, zálohu dat, softwarové updaty, výměna hardware do 48hodin. MDI DEKODÉRY ESP-SAT MODEL Site Control Satelite Systém SCONSAT2 (Č/V: M ) Site Control Decoder Systém SCONDEC (Č/V: M ) DOPLŇKY WS-PRO-LT: meteo stanice light WS-PRO: meteo stanice Interaktivní mapa znázorňuje celou vaši zájmovou Simulace průběhu zavlažování pro testování systému Rychlý a jednoduchý způsob jak naprogramovat závlahový režim 128 The Intelligent Use of Water.

129 OVLÁDACÍ SYSTÉMY MAXICOM² Centrální ovládací systém pro více lokací Perfektní nástroj při úspoře vody! Centrální ovládací systém Maxicom² jsou navrženy pro rozsáhlé systémy, ať už se jedná o komerční plochy, nebo celé průmyslové komplexy. Ovládací systém umí ovládat stovky ploch s různými zdroji vody. Jednotky mohou být ovládány pomocí telefonní linky, radiového signálu, mobilní sítě, přímého napojení, optického kabelu, nebo tzv. ethernet komunikací. Pomocí centrální jednotky lze spravovat ET hodnoty, flexibilně nastavovat zavlažovací programy a jednoduše spravovat komunální plochy, školní plochy a rozsáhlé areály parků. METEOSTANICE Více ploch Maxicom² je instalován na centrálním PC a odtud ovládá jednotlivé jednotky Cluster Control (CCU), nebo ESP-SITE satelity. Hlídání průtoku Systém upozorní uživatele, pokud průtok v dané sekci poklesne pod určenou hodnotu, nebo systém nezaznamená průtok žádný. Závlahy v sudé/liché dny tato vlastnost Vám umožní nastavit závlahu na liché dny, sudé dny, nebo lze nastavit dny bez závlahy například víkendy. Z centrální ovládací jednotky Maxicom² lze spravovat závlahové dny, závlahové časy, návaznosti jednotlivých programů na sebe, jednotlivá čidla, nebo i funkce cycle and soak, atd. Závlahové dny lze nastavit pro ty nejnáročnější podmínky pro závlahu. Startovací časy jsou nastaveny v návaznosti na závlahách jednotlivých dní. Závlahové časy se automaticky přizpůsobují měnícímu ET (evapotranspiraci), ať už z meteostanice, nebo manuálně vloženému. Faktory ovlivňující závlahu, jako třeba srážková výška, propustnost zeminy a počasí obecně, se odrazí v reálně spočtených závlahových dávkách. Pomocí vlastnosti Cycle+Soak se optimalizují závlahy ploch se špatnou propustností jílovité plochy, příliš svažité terény, apod. Manuální spouštění závlah z centrálního PC, nebo jednotlivých satelitů. Spouštění osvětlovacích systémů (např. osvětlení stadiónů), ovládání garážových vrat, fontán, čidel a jiných systémů lze nyní ovládat z jedné Maxicom² lokace. Maxicom² umí spočítat hodnoty ET a automaticky přizpůsobuje dobu závlahy o spadlé srážky. Flo-Watch monitoruje hydraulické poměry na jednotlivých instalacích, kontroluje, zda nedochází k nadměrným únikům a v jejich případě (přetržené potrubí, apod.) systém poruchu lokalizuje, odpojí příslušné ventily a zobrazí alarmy popisující problém. Funkce Flo-Manager vykonává hydraulickou optimalizaci systému tak, že průtoky nepřekročí nastavenou hydraulickou kapacitu. Sekce se mohou spouštět, přeskakovat, zastavovat, nebo rušit v návaznosti na čtení z čidel (dešťové, větrné, apod) z jednotlivých ploch. Výstražné zprávy automaticky upozorňují uživatele o problémech na hřišti. Dálkové ovládání Pomocí Rain Bird systému FREEDOM lze systém spravovat a spouštět prakticky odkudkoliv. PROGRAM GLOBÁLNÍ PODPORY Každý centrální ovládací systém obsahuje jednoroční program globální podpory (GPRS): podporu na telefonu, PcANYWHERE dálkovou diagnostiku, zálohu dat, softwarové updaty, výměna hardware do 48hodin. MODEL Předinstalovaný software Maxicom² na PC dodaném přímo od Rain Birdu. Balíček dále obsahuje roční asistenční program/školení a roční program globální podpory. OVLÁDACÍ SYSTÉMY Databáze hodnot ET Flexibilní programování závlahových režimů 129

130 OVLÁDACÍ SYSTÉMY ŘADA ESP-SITE / ESP SAT Satelitní jednotky SiteControl a Maxicom 2 ESP-Site je nejuniverzálnější satelitní ovládací jednotkou, která je na trhu k dispozici. Slouží jako venkovní ovládací jednotka pro centrální řídicí systémy Maxicom 2 nebo SiteControl. Maxicom2 vyžaduje dále jednotku CCU (Cluster Control Unit), která slouží jako rozhraní mezi centrálním počítačem a jednotkami řady ESP-SAT. ESP-Site je satelitní jednotkou systému Maxicom 2, která kombinuje schopnosti CCU s rozsáhlými funkcemi ovládacích jednotek řady ESP. problème photo manquante OVLÁDACÍ SYSTÉMY 12h zavlažování na libovolné sekci nebo na všech ke zvýšení kompatibility s kapkovacími systémy. Ovládá až 40 sekcí. Propojení s centrálním řídicím systémem pomocí přímého propojení kabelem, telefonní linky nebo GSM. Čtyři závlahové programy s až 8 startovacími časy, možnost spouštění více sekcí současně. Možnost připojení až dvou hlavních ventilů, z nichž jeden lze přiřadit konkrétním sekcím. Programy se mohou překrývat s cílem maximalizovat hydraulickou kapacitu potrubí a minimalizovat tak dobu zavlažování. 365denní kalendář s přestupnými roky datum a čas tedy nastavujete pouze jednou. Možnost určení dnů bez závlahy kterýkoliv den můžete určit jako den bez závlahy pro všechny programy. Programovatelné odložení závlahy při dešti (dešťová pauza) umožňuje vypnout systém na zadanou dobu a po ní zase provoz automaticky spustit. Funkce Water Budget umožňuje upravení doby závlahy globálně v rozmezí 0-300% po 1 % krocích Funkce Cycle+Soak umožňuje rozdělit zavlažování do kratších cyklů, vhodné pro prudké svahy a jílovité půdy. Manuální spuštění zavlažování dle sekce nebo programu. Vypínač čidla s diodou signalizující stav čidla. Paměť ROM nezávislá na napájení uchovává naprogramovaná data v případě výpadku el. energie až 100 let. Automatická diagnostika vyhledává elektrické zkraty, přeskočí problémovou sekci a pokračuje v průběhu programu. Svorkovnice s možností rychlého připojení vodičů. Jednotku vybavenou baterií lze naprogramovat ještě před připojením ke zdroji napájení. SPECIFICKÉ ŘADY ESP-SITE Kombinuje funkci jednotky CCU a ovládací jednotky ESP-SAT. Ukládá a spouští programy dle pokynů z centrální ovládací jednotky. Možnost napojení až dvou čidel. Doby zavlažování: A, B, C, D: 0 až 2 hodiny lze nastavit v 1-minutových krocích, v intervalu 2-12 hodin po 10 minutách Automatické spuštění: 32 spuštění celkem, 8 startovacích časů na den a program. Programovací režimy: - Liché dny - Sudé dny - Cyklicky: 1 99 dní, variabilní dle programu - Uživatelský výběr dne v týdnu Testovací program: volitelně 1 až 99 minut ELEKTRICKÉ Požadované napájecí napětí: 230 VAC± 10%, 50Hz Výstup 26,5V, 2,5A Kapacita sekce: Lze spustit současně až dvě cívky 24V, 7VA na sekci + hlavní ventil nebo relé čerpadla. Diagnostický jistič přeskočí a signalizuje sekce s přetíženým obvodem. Dobíjecí baterie 9V NiCd umožňuje programování jednotky bez připojení na zdroj 230V a při výpadku 230V. Odolná ochrana proti přepětí JEDNOTKY CCU Jednotky CCU systému Maxicom² slouží jako rozhraní mezi centrálním počítačem a jednotkami řady ESP-SAT. CCU umožňují ovládat stovky sekcí z jedné centrální ovládací jednotky. Jedna CCU ovládá 6 až 28 satelitů, pulzních dekodérů nebo sensor dekodérů. Ukládá a spouští programy dle pokynů z centrální ovládací jednotky. Různé možnosti komunikace mezi PC a jednotkami: Telefonní modem, GSM modem nebo přímé propojení. Elektrické parametry Požadované napájecí napětí: 220/240V +/-10 % při 0,35/0,32A, 50Hz Výstup: 26,5 VAC 50Hz, 0,5A Vícepolohový spínač: 0,65A otevřeno (ustálený stav), 1,3A otevřeno (přepětí) ROZMĚRY (ESP a CCU) Šířka: 28,7 cm Výška: 29,2 cm Hloubka: 16,5 cm MODEL ESP-24SITE-W (Č/V: M45505): 24 sekcí ESP-40SITE-W (Č/V: M45705): 40 sekcí ESP-24-SAT-TW-WM (Č/V: M71705): 24 sekcí ESP-40-SAT-TW-WM (Č/V: M71905): 40 sekcí CCU-6-WM (Č/V: M34105): terénní CCU, 6 kanálů CCU-28-WM (Č/V: M32105): terénní CCU, 28 kanálů Jak objednat ESP 24SITE W Model ESP Počet sekcí 24SITE: 24 sekcí 40SITE: 40 sekcí Montáž W: Kovová skříňka na stěnu 130 The Intelligent Use of Water.

131 OVLÁDACÍ SYSTÉMY FD-101/ FD-102/ FD-202/ FD-401/ FD-601 Dekodéry Tyto ovládací dekodéry pracují s ovládacími systémy MDC, Site Control a s ovládacími systémy pro golfová hřiště StratusII, NimbusII a Cirrus Plně zapouzdřené a zcela vodotěsné, s přednastavenou adresou, s dlouhou životností a bezproblémovou údržbou FD-101(Č/V: M61101): 1 sekce, 1 cívka na sekci FD-102(Č/V: M61000): 1 sekce, 1-2 cívky na sekci FD-202(Č/V: M61400): 2 sekce, 1-2 cívky na sekci FD-401(Č/V: M61440): 4 sekce, 1 cívka na sekci FD-601(Č/V: M61600): 6 sekcí, 1 cívka na sekci Instalace ve ventilové šachtici nebo přímo v zemi Vstup: dva modré vodiče napojené na hlavní ovládací kabel Výstup: 2 barevně rozlišené vodiče na sekci/ adresu Maximální vzdálenost mezi dekodérem a cívkou s kabelem CyKy 2 x 1,5 mm 2 je 100 m Spotřeba el. energie: pod 1 ma v pasivním modu / max 18 ma na adresu při provozu Rozsah pracovních teplot: 0 až 50 C Rozsah skladovacích teplot: -20 až 70 C Vestavěná ochrana proti přepětí u FD-401 a 601 U dekodéru FD101 při použití jiných cívek než Rain Bird platí: cívky musí mít maximální spotřebu 3W Kompatibilní s PGA, PEB, BPES a 100 sériovými ventily PD-210 Čerpadlový dekodér DEKODÉROVÝ KABEL Čerpadlový dekodér může spínat jednotlivá čerpadla nebo celou čerpací stanici. PD- 210 může rovněž spínat zvyšovací čerpací stanici. Vstup: signál z MDC nebo Site Control Výstup: Suchý kontakt 5A, normálně otevřený/ normálně uzavřený MODEL PD-210 (Č/V: M72000) Tento kabel je vhodný pro systémy MDC a Site Control na velkých veřejných a sportovních plochách. Pevný měděný vodič Jádrová izolace: polyetylen 0,7 mm (modrá a černá) Vnější polyetylenová izolace modrá Evropský standard: CEI Kabel certifikovaný pro systémy RAIN BIRD MDC a Site Control Počet vodičů: 2 o průřezu 2,5 mm 2 Maximální proud*: pod zemí 46A, na vzduchu 33A U= 14,8 V/A/km (cos j=0,8) Vnější průměr: mini 9,5, maxi 11,5 Váha: 162 kg/km * při okolní teplotě 20 C při uložení pod zemí nebo 30 C při uložení na vzduchu a stále pod proudem MODEL Decoder Cable 500 nebo 1000 m (Č/V: MW0501) OVLÁDACÍ SYSTÉMY 131

132 OVLÁDACÍ SYSTÉMY MAXICOM² DEKODÉRY Sensor & Pulzní Pomocí dekodérů se rozšiřuje a profesionalizuje ovládací systém Maxicom². Pulzní dekodér Při napojení na pulzní průtokoměr, dekodér do jednotky posílá hodnoty průtoku. Řízení průtoku, SEEF (Search and Eliminate Extra Flow), okamžité čtení hodnoty průtoku. Typ průtokoměru : Mohou být použity všechny typy průtokoměru se suchým kontaktem, bez napětí a frekvence. Senzor dekodér Slouží pro zapojení jakéhokoliv typu senzoru do interface (CCU). Čidlo srážek, čidlo vlhkosti, čerpadlový alarm, apod. Zapojené čidlo v reálném čase komunikuje s centrální ovládací jednotkou a zobrazuje aktuální stav. Použitím senzor dekodéru se zastavují, přerušují a spouští závlahové programy. DECSEN (Č/V: M51300) Senzor dekodér DECPUL (Č/V: M51200) Pulzní dekodér PŘEPĚŤOVÁ OCHRANA CENTRÁLNÍ JEDNOTKY MSP-1 chrání elektronické komponenty Maxicom² před přepětím na dvoužilovém ovládacím kabelu. MGP-1 umožní osazení MSP-1 a snadné upevnění na zemnící systém. MSP-1 : Může být osazený na MGP-1 MGP-1 : Instaluje se na zemnící síť (tyč, apod.). MSP-1 (Č/V: D05110) MGP-1 (Č/V: D05400) OVLÁDACÍ SYSTÉMY 132 The Intelligent Use of Water.

133 OVLÁDACÍ SYSTÉMY OVLÁDACÍ SYSTÉMY 133

134 OVLÁDACÍ SYSTÉMY OVLÁDACÍ SYSTÉMY 134 The Intelligent Use of Water.

135 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PRVKY PRO MIKROZÁVLAHU ÚVOD RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ OVLÁDACÍ JEDNOTKY VENTILY ROTAČNÍ POSTŘIKOVAČE JEDNOTKY POVRCHOVÁ ČERPADLA RBSC PONORNÉ ČERPADLO RBMC WEATHER STATION SACÍ KOŠ SE SAMOČIŠTĚNÍM PORADENSTVÍ RŮZNÉ 135

136 POVRCHOVÁ ČERPADLA POVRCHOVÁ ČERPADLA RBSC Samonasávací odstředivá čerpadla Samonasávací odstředivá čerpadla Rain Bird (RBSC) jsou navržena k použití s čistou vodou a kapalinami, které nejsou chemicky agresívní. Jsou určena i k čerpání vody s příměsí vzduchu. Čerpadla RBSC jsou spolehlivá, s jednoduchou obsluhou, a proto vhodná pro soukromé, komerční i průmyslové aplikace. Čerpadla RBSC by se měla instalovat v uzavřeném nebo zastřešeném prostředí chráněném před rozmary počasí. Průtok až 160 l/min (9,6 m³/h) Výtlačná výška až 96 m Sací výška až 9 m (HS) Teplota kapaliny mezi -10 C a +40 C Okolní teplota až +40 C Max. pracovní tlak 10 barů Záruka: 3 roky při dodržování všeobecných podmínek správné instalace a provozu RBSC : 0,75 kw - 1 HP RBSC : 1,1 kw - 1,5 HP RBSC : 1,5 kw - 2 HP RBSC : 2,2 kw - 3 HP STANDARDNÍ INSTALACE HS = sací výška Zpětná klapka RŮZNÉ 136 The Intelligent Use of Water.

137 POVRCHOVÁ ČERPADLA CHARAKTERISTICKÉ KŘIVKY A TECHNICKÉ ÚDAJE 50 Hz n= ot/min HS= 0 m Výtlačná výška (metry) RBSC RBSC RBSC RBSC Průtok Q l/min m 3 /h RŮZNÉ MODEL VÝKON (P2) m³/h Q 0 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 6,0 7,2 8,4 9,6 Jednofázový kw HP l/min RBSC , RBSC ,2 3 H metry ,5 35 Q = průtok H = celková manometrická výtlačná výška HS = sací výška Tolerance charakteristických křivek v souladu s normou EN ISO 9906 Grade 3B. MODEL VÝKON (P2) m³/h Q 0 0,3 0,6 1,2 1,5 1,8 2,4 2,7 3,0 3,6 4,2 Jednofázový kw HP l/min RBSC , , ,5 27, ,5 20 RBSC ,1 1,5 H metry , ,5 35, Q = průtok H = celková manometrická výtlačná výška HS = sací výška Tolerance charakteristických křivek v souladu s normou EN ISO 9906 Grade 3B

138 PONORNÁ ČERPADLA PONORNÉ ČERPADLO RBMC 4" monobloková ponorná čerpadla Ponorná čerpadla z monobloku Rain Bird (RBMS) jsou navržena pro čerpání ze studní obsahujících až 150 g/m³ písku. Čerpadla RBMS jsou vysoce účinná a spolehlivá, lze je tedy doporučit pro řadu domácích a komerčních druhů použití. RBMS : 0,75 kw - 1 HP RBMS : 1,1 kw - 1,5 HP Průtok až 150 l/min (9 m³/h) Výtlačná výška až 128 m Maximální teplota kapaliny +35 C Maximální obsah písku 150 g/m³ Maximální ponorná hloubka 60 m s dostatečně dlouhým napájecím kabelem Svislá i vodorovná instalace Spuštění/hod.: 20 v pravidelných intervalech Motor se zabudovaným kondenzátorem a ochranou proti tepelnému přetížení Napájecí kabel 30 m Záruka: 3 roky při dodržování všeobecných podmínek správné instalace a provozu CHARAKTERISTICKÉ KŘIVKY A ÚDAJE O VÝKONU 50 Hz n = 2,900 ot/min 70 = 55% 60 = 62% Výtlačná výška (metry) RBMS RBMS l/min m 3 /h Q = průtok STANDARDNÍ INSTALACE MODEL VÝKON (P2) Q m³/h Jednofázový kw HP l/min 0 1,5 3,0 4,5 6,0 7,5 9, RBMS ,1 1,5 H metry STATICKÁ HLADINA DYNAMICKÁ HLADINA min. 50 cm 0 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6, RBMS ,75 1 H metry , , min. 1m RŮZNÉ MODEL VÝKON (P2) Q m³/h Jednofázový kw HP l/min Q = průtok H = celková manometrická výtlačná výška HS = sací výška Tolerance charakteristických křivek v souladu s normou EN ISO 9906 Grade 3B. 138 The Intelligent Use of Water.

139 PŘÍSLUŠENSTVÍ WEATHER STATION Meteostanice Nová řada Rain Bird meteostanic je snadno instalovatelná a je vybavena kompletní sadou čidel, díky nimž přesně měří 6 různých údajů o počasí: teplotu vzduchu, rychlost větru, sluneční záření, směr větru, relativní vlhkost a srážky. Tato meteostanice je ideální v kombinaci s centrálním ovládacím systémem Site Control. Automatické vyhodnocení evapotranspirace/ selektivní použití: denní automatické stahování údajů o počasí a výpočet hodnoty ET, výpočet doby zavlažování pro celý systém nebo pro jednotlivé oblasti, sekce Výpis naměřených údajů o počasí: celkový výpis naměřených hodnot současných či v minulosti za hodinu, den, týden, měsíc či rok Skladování všech naměřených hodnot: v centrální jednotce jsou uložena všechna naměřená data bez omezení Úspora peněz: díky době zavlažovaní vypočtené z výparu (ET) dodáte do půdy pouze chybějící vodu. To zaručuje efektivnější výsledky s úsporou vody, sníženým provozem čerpací stanice a nižšími náklady na el. energii. Hospodaření se srážkami: Při výpočtu ET jsou započítány srážky z předchozího dne (dnů) čímž je dosaženo přesnějšího výpočtu. WS-PRO-LT Kompatabilní moduly: - Automatic ET - Multiple WS Komunikační možnosti: - bezdrátově radiově 2.4Ghz až do 400m - pevné propojení vodiči až do 6000m Napájení: - 16 až 22V DC (stejnosměrný) - volitelně solární panel Pracovní teplota: -40 až +50 Teploměr: - pracovní rozsah: -40 až přesnost: +- 0,5 C Vlhkoměr: - pracovní rozsah: 0-100% - přesnost: +-6% 90% až 100%RH +-3% 0% až 90% Srážkoměr: Rozlišení 1mm Sluneční záření: přesnost +-2,5% Směr větru: - rozsah: 360 mechanický, 356 elektrický Rychlost větru: - min rychlost: 0,78m/s WS-PRO2 Signalizace pro hodnoty Deště Vysokou nebo nízkou okolní teplotu Velký vítr Intenzitu deště Teplotu půdy, která překročila hodnoty zadané uživatelem v určeném období Automatické spuštění/ vypnutí zavlažování Centrální ovládací systém automaticky vypne zavlažování v celém systému nebo v jeho části pokud jsou zaregistrovány hodnoty, které překročí nastavené limity a opět automaticky zapnou automatický průběh zavlažování pokud se hodnoty vrátí do normálu. Automatická pauza/ obnovení zavlažování centrální ovládací systém automaticky přeruší zavlažování v celém systému nebo v jeho části pokud jsou meteostanicí zaregistrovány hodnoty, které překročí nastavené limity. Také opět automaticky obnoví průběh zavlažování, pokud se hodnoty vrátí do normálu. Automatické upozornění WS PRO Vás může automaticky upozornit na centrální ovládací jednotce že došlo k překročení nastavených mezních limitů. Výpis naměřených hodnot celkový výpis naměřených hodnot současných či v minulosti za hodinu, den, týden, měsíc či rok Komunikační možnosti: - telefon - pevné propojení vodiči až do 6000m Napájení: - 9,6 až 16V DC (stejnosměrný) - Volitelně solární panel Pracovní teplota: -25 až +50 Teploměr: - pracovní rozsah: -25 až přesnost: +- 1,5 C Vlhkoměr: - pracovní rozsah: 0-100% - přesnost: +-6% 90% až 100%RH +-3% 0% až 90% Srážkoměr: Rozlišení 0,25mm Sluneční záření: Přesnost +-3% Směr větru: - rozsah: 360 mechanický, 356 elektrický - přesnost +-4% Rychlost větru: - min rychlost: 0,4m/s WSPROLT SH (Č/V: H59930) WSPROLT SH SP (Č/V: H59940) WSPROLT SH WL (Č/V: H59965) WSPRO2 PH AC (Č/V: H ) WSPRO2 SH AC (Č/V: H ) RŮZNÉ 139

140 PŘÍSLUŠENSTVÍ SACÍ KOŠ SE SAMOČIŠTĚNÍM Samočistící sací koše s ostřikem síta Sací koše z hliníku 2, 3, 4, 6, a 8 ve dvou konfiguracích, s přírubami a s přírubami s vtokovou vpustí pro samočištění. Samočistící koše s přírubami ve velikostech 4, 6 a 8. Plováková sestava pro 3, 4, 6, a 8 HDPE potrubí plovák, zavěšení a armatury v nerezové oceli. Plovák z vysokohustotního termoplastu, s polyethylenovým vnitřním a vnějším obalem s UV protekcí. Samočistící sání zabraňuje vniku nečistot a mikroorganizmů do čerpadel, čímž se zabraňuje kavitaci a dalšímu poškození čerpadel. Standardní přírubové spoje Vtoková vpusť pro samočištění 10, 18 nebo 30 mesh síto z odolné nerezové oceli Ocelový rám K sacímu potrubí Rotační trysky Sací koš se samočištěním Vrchní a spodní ložiska z odolného materiálu RŮZNÉ Model Průtok m 3 /h Délka síta cm Celková délka Poloměr síta cm Parametry Velikost příruby In Vtokové potrubí In Minimální pracovní tlak bar Váha Kg Průtok čistícími tryskami m 3 /h PSS ½ PSS ½ PSS ½ PSS ½ PSS ½ PSS ½ PSS ½ The Intelligent Use of Water.

141 ROZPRAŠOVACÍ POSTŘIKOVAČE A TRYSKY PRVKY PRO MIKROZÁVLAHU ÚVOD PORADENSTVÍ Tipy pro úsporu vody Je nám jasné, jak komplexní a náročné bývá vytvoření závlahového systému a/nebo jeho užívání. Ne vždy je od počátku jasné, co všechno budete od závlahového systému vyžadovat a vstupní informace, které dostanete se mohou i výrazně lišit. Správnými rozhodnutími máte pod kontrolou cenu systému a dosáhnete výsledku vysoké kvality. Rain Bird vám může se správnými rozhodnutími pomoci. l Rain Bird poskytuje kompletní podporu ve všech oblastech zavlažování, monitorovacích a řídících technologiích, založenou na globálních dlouholetých zkušenostech. l Správný návrh závlahového systému, vhodný výběr produktu a instalace řádně proškolenými pracovníky, to vše vyústí v požadovaný estetický dojem na vašich zahradách a ostatních aplikacích při efektivních provozních nákladech a správném hospodaření s vodou. RŮZNÉ OVLÁDACÍ SYSTÉMY BATERIOVÉ OVLÁDACÍ OVLÁDACÍ JEDNOTKY VENTILY ROTAČNÍ POSTŘIKOVAČE JEDNOTKY PROGRAM RAIN BIRD ACADEMY VÝMĚNNÝ PROGRAM ZÁKLADNÍCH DESEK OVLÁDACÍCH JEDNOTEK GLOBÁLNÍ SERVISNÍ PLÁN PORADENSTVÍ 141

142 PORADENSTVÍ PROGRAM RAIN BIRD ACADEMY VÝMĚNNÝ PROGRAM ZÁKLADNÍCH DESEK OVLÁDACÍCH JEDNOTEK Program Rain Bird Academy nabízí komplexní soubor školení z oboru zavlažování. Absolvování školení může mít velký vliv na celkový úspěch vaší firmy, protože se v nich dozvíte nové techniky řešení problémů a závad, tipy pro provozování závlahových systémů a občerstvíte si vaše již získané znalosti a dovednosti. PROGRAM ŠKOLENÍ Závlahový systém - stupeň I (1 den) Základní principy a techniky navrhování závlahových systémů v souladu s principy a směrnicemi v oboru. (Ref. značka: A1). Součásti závlahových systémů - výběr a použití (1 den) Teorie a praxe pro výběr a použití jednotlivých prvků závlahového systému. (Ref. značka: A2) Ovládací jednotky - 230V a 9V (1 den) Vše co potřebujete vědět o ovládacích jednotkách. (Ref. značka: A3) Dekodérové ovládací systémy (1 den) Naučíte se jak provozovat dekodérové systémy. (Ref. značka: A4) - Naši školitelé mají v oboru závlahových systémů i vlastní školící činnosti dlouholeté zkušenosti. - Počet účastníků se může dle typu školení pohybovat mezi 8 až 25 zúčastněnými. - Poplatek za školení zahrnuje: školící zařízení, oběd a svačiny, školící materiály a podporu. - Pro další informace ohledně ročního plánu školení a objednání školení kontaktujte svého zástupce Rain Bird. Rain Bird výměnný program je rychlá, ekonomická a hlavně spolehlivá možnost jak vyměnit interface, nebo základní desku ovládací jednotky, i když už je produkt stažený z prodeje. Rain Bird vymění Vaší vadnou základní desku za novou, vše odzkouší, a to vše v co nejkratším časovém úseku. 1/ Vyřízení Hned jak obdržíme poškozenou základní desku a objednávku na výměnný program, zavazujeme se: - vyměnit poškozenou základní desku novou, nebo ekvivalentní náhradou. - otestovat funkčnost repasované ovládací jednotky. - do 48 hodin repasovaný hardware odeslat zpět. 2/ Podmínky výměnného programu - program platí pouze pro hardware odpovídající vyměněnému programu (BEP). - program neplatí pro hardware s následujícím poškozením : zrezivělá základní deska / prasklá základní deska / vypálená základní deska / zničené obvody / chybějící komponenta. 3/ Záruka - Veškeré výměnné programy mají záruku 6 měsíců ode dne odeslání, v závislosti na termínech a podmínkách záruky Rain Bird. - Záruka se váže na nálepku umístěnou na hardware. pokud bude nálepka odstraněna nebo poškozena, záruka se ztrácí. 4/ Obecné podmínky - Uvedené ceny obsahují výměnu hardware, zabalení a zpětné odeslání. - Kabely, chráničky a konektory nejsou zahrnuty ve výměnném programu, proto by k nám, v rámci možností, neměly být posílány. - Vyhrazujeme si právo měnit ceny bez udání důvodu. - Repasovaný hardware nelze vzít nazpět za účelem vrácení peněz. - Budeme se maximálně snažit mít veškerý hardware pro výměnný program skladem, avšak nejsme schopni zaručit okamžitou dostupnost veškerého hardware. - Hardware použitý v rámci výměnného programu může být nový nebo repasovaný. PORADENSTVÍ Navštivte stránky nebo zašlete mail na services@rainbird.eu 142 The Intelligent Use of Water.

143 PORADENSTVÍ GLOBÁLNÍ SERVISNÍ PLÁN GSP vám poskytne komplexní podporu vašeho Centrálního ovládacího systému a klidný pocit, že váš systém je chráněný. Globální servisní plán se může vztahovat na všechny Rain Bird Centrální ovládací systémy. Váš systém bude pracovat efektivně a spolehlivě a bude optimalizovat spotřebu vody ve vašem systému. Budeme chránit vaši investici tím, že budeme systém udržovat v bezvadném stavu. Vašim pracovníků poskytneme školení a trvalou technickou podporu. Globální servisní plán (GSP) GSP IQ GSP Classic GSP Plus GSP IQ Premium GSP Premium Kontrakt 1 rok 1 rok 1 rok 3 roky 3 roky Technologická záruka stále aktuálního systému Licence na dálkové ovládání MI Není k dispozici Ano Ano Není k dispozici Ano Aktualizace software Ne Ne Ne Ano Ano (v rámci stejného softwarového prostředí) Obnova PC počítače/tabletu každé 3 roky Ne Ne Ne Ano Ano Nové produkty a technologie zdarma za účelem testování Jedna návštěva na instalaci za rok (školení, nebo uvedení do provozu) Ano Ano Ano Ano Ano Služby pro předcházení problémům Ne Ne Ano Ne Ano Sleva na další návštěvu na instalaci Ano Ano Ano Ano Ano Sleva na celkový audit (General Audit) Ano Ano Ano Ano Ano Sleva na školení závlahových systémů Ano Ano Ano Ano Ano Sleva na GSP Pump Station Plan (servisní plán pro čerpací stanici) Ne Ne Ano Ano Ano Vzdálená podpora s řešením problémů Neomezená bezplatná GSP podpora na Ano Ano Ano Ano Ano telefonu Vzdálená podpora přes počítač Ano Ano Ano Ano Ano Zálohování dat Ano Ano Ano Ano Ano Sleva na Výměnný program základních Ne Ano Ano Ano Ano desek ovládacích jednotek Sleva na GSP náhradní díly Ne Ano Ano Ano Ano *Pouze pro SiteControl PORADENSTVÍ 143
