AquaFast Spojky a přírubové adaptéry (příruby) Pro PE a PVC spoje

Transkript

1 Adaptabilní AquaFast Spojky a přírubové adaptéry (příruby) Pro PE a PVC spoje NOVINKA Vylepšená Konstrukce Jednodušší montáž na oválných nebo spirálových trubkách Nyní je k dispozici i ve světlosti 280 mm Potrubní spoje Opravy Výrobky k regulaci průtoku

2 AquaFast Stručný přehled Navržen a sestrojen k jednoduššímu spojení PE a PVC potrubí Montáž bez námahy Unikátní tlakově těsnící systém výrobků AquaFast nabízí jednoduché a spolehlivé řešení pro připojení PE a PVC potrubí. Kromě toho, vylepšený jistící mechanismus nabízí jištění koncové zátěže, odolné vůči vysunutí trubky. K provedení snadné a rychlejší montáže než s jinými systémy nejsou vyžadovány žádné zvláštní dovednosti nebo nářadí. Opravy na místě AquaFast nabízí výhody od začátku do konce montáže. Výrobek je dodáván plně smontovaný. Není potřeba srážet hrany koncům potrubí ani používat vnitřní výztuhu pro PE a tenkostěnná PVC potrubí. Může být instalován za jakýchkoli povětrnostních podmínek, není třeba stavět přístřešky, takže je ideální pro opravy přímo na místě. Vylepšená konstrukce výrobků AquaFast nabízí precizní kontrolu při aktivací jistícího kroužku zajišťující zlepšenou funkčnost při provádění opravy, dokonce i v drsných podmínkách výkopů, bez nutnosti demontáže na oválných nebo spirálových potrubích. Může být rovněž použit za mokra nebo pod vodou. Snadné spojování S menším počtem šroubů k utažení pouze 2 do světlosti DN 125 a minimálním utahováním šroubů při použití běžného klíče, je montáž dále zjednodušena snadným vyrovnáním otvorů pro šrouby a dorazem při utahování šroubů pokaždé zajišťující optimální montáž. Tento doraz kovu na kov zabraňuje přetažení šroubů odstraňující potřebu momentového klíče. Přechodová spojení Spojky a příruby AquaFast jsou k dispozici ve světlostech od 63 mm do 315 mm vnějších průměrů trubek. Jsou navrženy pro PE 80/PE 100 potrubí s SDR 11, 17 a 17,6 bez nutnosti použit vnitřní výztuhu a může být také použit na metrickém PVC potrubí, takže AquaFast je ideální pro přechodová spojení mezi PE a PVC potrubím. AquaFast spojka 1 Dráha přenosu tlaku 2 3 Dráha proudění vody Troj-kontaktní tlakově adaptabilní těsnící systém Materiál potrubí AquaFast příruba Viking Johnson AquaFast Telefon: +44 (0)

3 AquaFast spojky a přírubové adaptéry (příruby) Konstrukční výhody výrobku Snadná montáž Vylepšená konstrukce snadněji sedne na oválné a spirálovité potrubí. Pevný doraz Pevný doraz kovu na kov odstraňuje nutnost použití momentového klíče, což znamená, že k montáži stačí menší zručnost a je tak vždy zaručena vynikající montáž. Bez potřeby momentového klíče a s menším počtem šroubů k utažení vyžaduje AquaFast pro montáž, ve srovnání s jinými systémy, menší zručnost a výrazně méně času a námahy. Snadná manipulace na potrubí Vymezovače umožní montérovi přizpůsobit polohu výrobku na potrubí i v drsných podmínkách výkopu kvůli zpožděnému záběru jistícího kroužku. Odolný proti vysunutí Plně jištěný výrobek, navržen tak, aby splňoval výkonové požadavky WIS typu 2 a ISO Výhody pro zákazníky Unikátní tlakové těsnící systém Patentované těsnění a konstrukční prvky kovových dílů umožňují trojitě kontaktní tlakově adaptabilní těsnění, které zajišťuje vysokou funkčnost i po uvolnění stěny potrubí. Vylepšená konstrukce pro snadné srovnání, zejména na oválných a spirálových potrubích. Nový jistící mechanismus poskytuje větší flexibilitu, a to i v drsných a vlhkých příkopech, kde je obtížné správně srovnat potrubí. Progresivní jištění a tlakově adaptabilní těsnící technologie zajišťuje vysokou funkčnost i po uvolnění stěny potrubí. Protože není vyžadována vnitřní výztuha, je AquaFast ideální pro malé světlosti tlakových kanalizačních potrubí. Násuvná spojka bez středové překážky usnadňuje opravy stávajících potrubí. Dodává se standardně s EPDM těsněním schváleným podle WRAS pro použití s pitnou vodou. Ochrana proti korozi - Kovové součásti jsou chráněny nátěrem Rilsan Nylon 11, který je schválen podle WRAS pro použití s pitnou vodou. Šrouby a matice jsou potaženy nátěrem Sheraplex podle WIS , který nabízí dlouhodobou ochranu proti korozi, nárazu a otěru zajišťuje pokračující spolehlivou funkčnost. Dvojí funkce - může být použit k připojení PE80/100 a metrického PVC - ideální pro PE/PVC přechody. Flange Adaptor Viking Johnson AquaFast

4 AquaFast Spojka Specifikace A B Nastavená vzdálenost Max vzdálenost Spojka Vnější průměr trubky Velikost šroubu Poč.-roz. x délka Rozměry (mm) A max B dia Nastavená mezera (mm) Max mezera (mm) Hmotnost (kg) 63 2-M12 x M12 x M12 x M12 x M12 x M12 x M12 x M12 x M12 x M16 x M16 x M16 x M16 x Materiály a odpovídající normy Středový díl, koncový prstenec a těleso příruby Jistící kroužek Středový kroužek Šrouby dle BS EN : 2009 třídy A2 kvality 70 (nerezové jsou k dispozici na Matice dle BS EN : 2009 třídy A4 kvality 80 (nerezové jsou k dispozici na Podložky BS 1449:Díl 2:1983 třídy 304S15 Těsnění (EPDM) BS EN Type WA/BS 6920 tvrdost 70 IRHD Vymezovače Automatová Ocel (Třída Y15) ZN3 zinkováno Povrchová úprava Středový díl, koncový prstenec, těleso příruby a středový kroužek: Rilsan Nylon 11 Jistící kroužek: kataforézní lakování Šrouby, matice: Sheraplex dle WIS Jmenovitý tlak Pracovní 16 barů Zkušební 24 barů Schválení WRAS Byla vynaložena veškerá snaha k zajištění přesných informací obsažených v této publikaci v čase jejího vydání. Crane Ltd nepřebírá žádnou zodpovědnost nebo právní odpovědnost za typografické chyby nebo opomenutí nebo za jakýkoli mylný výklad těchto informací z této publikace a vyhrazuje si právo změny bez oznámení.

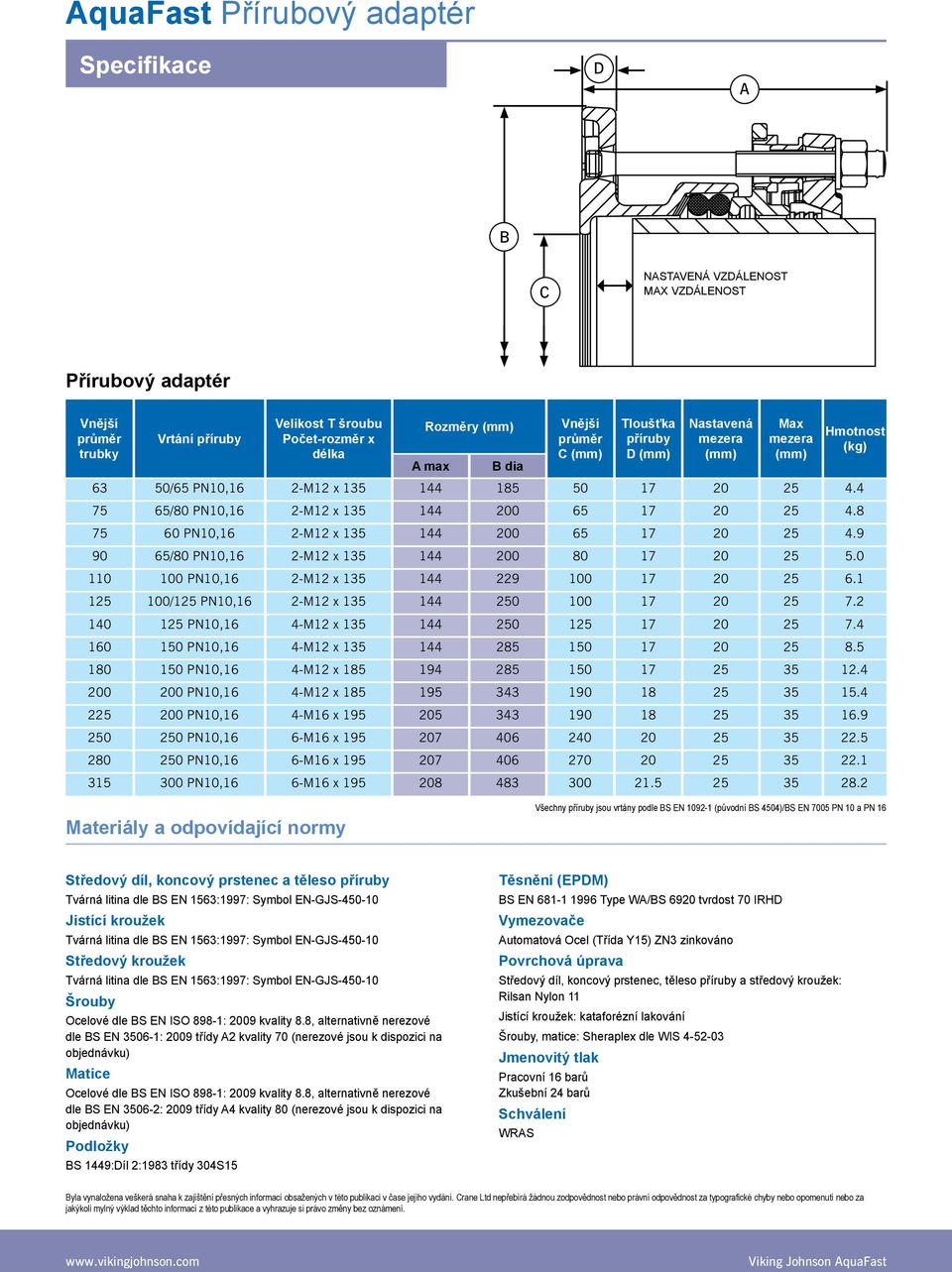

5 AquaFast Přírubový adaptér Specifikace D A B C Nastavená vzdálenost Max vzdálenost Přírubový adaptér Vnější průměr trubky Vrtání příruby Velikost T šroubu Počet-rozměr x délka Rozměry (mm) A max B dia Vnější průměr C (mm) Tloušťka příruby D (mm) Nastavená mezera (mm) Max mezera (mm) Hmotnost (kg) 63 50/65 PN10,16 2-M12 x /80 PN10,16 2-M12 x PN10,16 2-M12 x /80 PN10,16 2-M12 x PN10,16 2-M12 x /125 PN10,16 2-M12 x PN10,16 4-M12 x PN10,16 4-M12 x PN10,16 4-M12 x PN10,16 4-M12 x PN10,16 4-M16 x PN10,16 6-M16 x PN10,16 6-M16 x PN10,16 6-M16 x Materiály a odpovídající normy Všechny příruby jsou vrtány podle BS EN (původní BS 4504)/BS EN 7005 PN 10 a PN 16 Středový díl, koncový prstenec a těleso příruby Jistící kroužek Středový kroužek Šrouby dle BS EN : 2009 třídy A2 kvality 70 (nerezové jsou k dispozici na Matice dle BS EN : 2009 třídy A4 kvality 80 (nerezové jsou k dispozici na Podložky BS 1449:Díl 2:1983 třídy 304S15 Těsnění (EPDM) BS EN Type WA/BS 6920 tvrdost 70 IRHD Vymezovače Automatová Ocel (Třída Y15) ZN3 zinkováno Povrchová úprava Středový díl, koncový prstenec, těleso příruby a středový kroužek: Rilsan Nylon 11 Jistící kroužek: kataforézní lakování Šrouby, matice: Sheraplex dle WIS Jmenovitý tlak Pracovní 16 barů Zkušební 24 barů Schválení WRAS Byla vynaložena veškerá snaha k zajištění přesných informací obsažených v této publikaci v čase jejího vydání. Crane Ltd nepřebírá žádnou zodpovědnost nebo právní odpovědnost za typografické chyby nebo opomenutí nebo za jakýkoli mylný výklad těchto informací z této publikace a vyhrazuje si právo změny bez oznámení. Viking Johnson AquaFast
