UŽÍVATEĽSKÁ PRÍRUČKA

Transkript

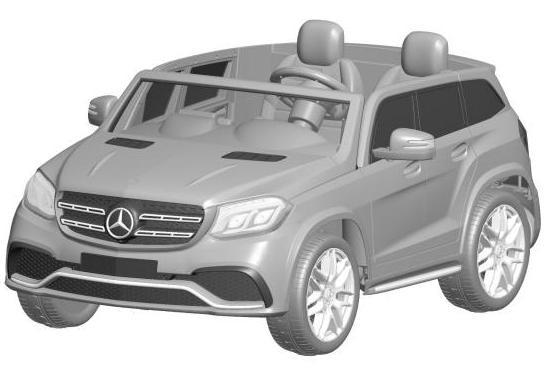

1 Veková kategória 3+ Model HL228 UŽÍVATEĽSKÁ PRÍRUČKA Prečítajte si pozorne tento manuál pred použitím. UPOZORNENIE Malé diely predstavujú pre deti riziko udusenia. UPOZORNENIE Montáž výlučne dospelou osobou. Mercedes Benz GLS63 AMG, a logo je registrovaná ochranná známka Daimler AG, Stuffgart Nemecko a sú použité na základe licencie. UPOZORNENIE Stály dohľad dospelej osoby počas používania je nevyhnutný UPOZORNENIE Dieťa musí vždy používať prilbu a ochranný odev. Používajte hračku iba na rovných plochách. Napríklad v dome, na záhrade alebo ihrisku.

2 Dôležité informácie Vaše autíčko potrebuje montáž, ktorá potrvá asi 30 minút Pred prvým použitím batérie sa majú nabíjať aspoň 12 hodín. Uschovajte si prosím tento manuál a krabicu pre budúce použitie, nakoľko obsahuje dôležité informácie. Nepoužívajte na mokrej tráve Používajte hračku iba na rovných plochách. Napríklad v dome, na záhrade alebo ihrisku. Hračka by mala byť používaná s opatrnosťou, nakoľko na jej používanie je potrebná istá úroveň zručnosti aby sa zamedzilo pádom a nárazom, ktoré môžu spôsobiť zranenia. Vozidlo používajte vonku, nakoľko podlahy v interiéry môžu byť poškodené aj napriek tomu že autíčko má mäkké kolesá. Aby nedošlo k poškodeniu motorov a ozubených kolies, neťahajte za vozidlom náklad alebo inak nepreťažujte. Neprekračujte maximálnu nosnosť 30 kg.

3 VAROVANIE ABY NEDOCHÁDZALO K ÚRAZOM: Táto hračka nie je vhodná pre deti s vekom pod 3 rokov z dôvodu jej max. rýchlosti Max. zaťaženie 30 kg, vhodné pre jednu osobu. Dohľad dospelej osoby je NUTNÁ. Nestrácajte deti z dohľadu keď sú vo vozidle. Prečítajte si pozorne tento manuál pred použitím. Je povinnosťou rodičov kontrolovať hlavné časti hračky pred použitím. Musia preskúmať či nečíha potenciálne nebezpečenstvo. Uistite sa, že plastové diely vozidla nie sú prasknuté alebo zlomené V prípade že sa autíčko prevráti nezaistený akumulátor môže spôsobiť úraz, preto skontrolujte správne uchytenie akumulátora. V zime plasty strácajú na pružnosti, v prípade neopatrnej manipulácie môžu prasknúť Nejazdite s vozidlom vo voľnej špine, piesku alebo v jemnom štrku, ktoré by mohli poškodiť pohyblivé časti, motor a elektrický systém Odpojte akumulátor autíčka aby dieťa nemohlo jazdiť bez Vášho dohľadu Nejazdite s vozidlom v daždivom alebo zasneženom počasí. Voda poškodí motor, elektrické časti a batériu. Pravidelne kontrolujte káble a konektory vozidla. Zásahy do elektrického systému autíčka môžu spôsobiť úraz alebo oheň Do priestoru akumulátora pod sedadlom neukladajte cudzie predmety nakoľko môžu spôsobiť skrat a následne oheň Pravidlá pre bezpečnú jazdu Dohľad dospelej osoby je NUTNÁ. Nestrácajte deti z dohľadu keď sú vo vozidle. Udržujte deti v rámci bezpečného územia: Nikdy nepoužívajte na cestných komunikáciach, blízko áut a strmých stúpaní, bazénov alebo iných miest s vodou. Používajte hračku iba na rovných plochách. Napríklad v dome, na záhrade alebo ihrisku. Táto hračka by mala byť používaná s opatrnosťou, pretože je potrebná zručnosť, aby sa zabránilo pádom alebo kolíziám. Nikdy nenechávajte dieťa bez dozoru. Pravidlá pre jazdu: Dieťa vždy musí sedieť na sedadle Ochranné prostriedky by mali byť používané. Autíčko je jednomiestné. Nikdy nepoužívajte na cestných komunikáciach, blízko áut a strmých stúpaní, bazénov alebo iných miest s vodou. Vždy používajte vhodnú obuv. Nepoužívajte v premávke Nikdy nepoužívajte v tme. Z dôvodu neočakávaných prekážok môže mať dieťa nehodu. Prevádzkujte vozidlo iba cez deň alebo v dobre osvetlenom prostredí. Nedovoľte, aby sa dieťa dotýkalo kolies alebo bolo v ich blízkosti, keď je vozidlo v pohybe Toto vozidlo má nastaviteľné bezpečnostné pásy. Inštruujte deti o používaní bezpečnostných pásov na zabezpečenie bezpečnosti jazdy

4 STAROSTLIVOSŤ O BATÉRIU Nebezpečenstvo úrazu elektrickým prúdom UPOZORNENIE V prípade že sa autíčko prevráti nezaistený akumulátor môže spôsobiť úraz, preto skontrolujte správne uchytenie akumulátora. Ako predísť možnému požiaru: - Zásahy do elektrického systému autíčka môžu spôsobiť úraz alebo oheň - Používajte len výrobcom schválený typ akumulátora a nabíjačky. Použitie inej nabíjačky alebo batérií môže zapôsobiť oheň alebo výbuch. Dobíjanie batérií musí vykonávať výlučne dospelá osoba. Pre predídenie prípadnému úrazu, je potrebné umiestniť batériu mimo dosahu detí. NIKDY nevyťahujte batériu za káble alebo nabíjačku. Mohla by sa poškodiť batéria a lebo môže spôsobiť oheň. Vyťahujte batérie len spolu s držiakom. Pred nabíjaním akumulátora, skontrolujte opotrebovanie alebo poškodenie batérie, nabíjačky, jeho napájacieho kábla a konektorov. Nenabíjajte batérie ak majú poškodené časti. POZOR Tepelná poistka Akumulátor je vybavený tepelnou poistku ktorá automaticky vypne auto, keď je motor, elektrický systém alebo batéria preťažená. Poistka obnoví napájanie vozidla za 5 minút po vypnutí. Ak tepelná poistka vypne auto opakovane počas bežného používania, vozidlo vyžaduje opravu. Aby nedošlo k strate napájania, postupujte podľa nasledujúcich pokynov: Nepreťažujte vozidlo. Neťahajte nič za vozidlom. Nejazdite do prudkých svahov. Nejazdite vo veľmi teplom počasí, môže komponenty prehrievať. Nedovoľte, aby sa voda alebo iné kvapaliny dostali do kontaktu s batériou alebo s inými komponentmi. Nemanipulujte s elektrickým systémom. Môže to spôsobiť skrat. Dôležité poznámky Pred prvým použitím by ste mali batériu nabíjať po dobu 12 hodín. Nenabíjajte batériu obrátenú svorkami dole. Len dospelí môžu nabíjať resp. manipulovať s batériami. Nedovoľte, aby došlo k priamemu kontaktu medzi svorkami batérie. Môže nastať požiar alebo výbuch. Pred nabíjaním akumulátora, skontrolujte opotrebovanie alebo poškodenie batérie, nabíjačky, jeho napájacieho kábla a konektorov. Nenabíjajte batérie ak majú poškodené časti. Batérie, terminály a príslušenstvo obsahujú olovo resp. zlúčeniny olova. Po manipulácii umyte ruky. NIKDY nevyťahujte batériu za káble alebo nabíjačku. Mohla by sa poškodiť batéria a lebo môže spôsobiť oheň. Keď je batéria stará a nedá sa nabiť vyberte z auta a odovzdajte do zberu Používajte len výrobcom schválený typ batérií. Pre informácií kontaktujte svojho predajcu. Vždy dbajte na správnu polaritu zapojenia batérií Nedovoľte, aby došlo ku kontaktu batérie alebo jej súčastí s akoukoľvek kvapalinou. Batérie nabíjajte len v suchom prostredí!

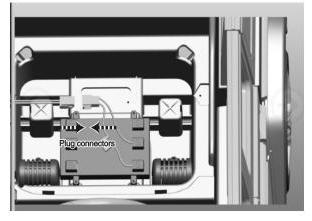

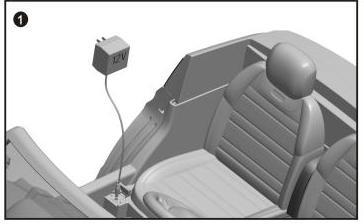

5 DOBÍJANIE BATÉRIE VAROVANIE Nedobíjateľné batérie sa nesmú dobíjať. Uistite sa že konektor nabíjačky je kompatibilný s konektorom batérie. Uistite sa, že značka, napätie a frekvencia nabíjačky sú v súlade so zásuvkou. Batérie musia byť vložené so správnou polaritou. Nabíjanie batérie Prvé nabíjanie trvá po dobu 12 hodín. 1. Otvorte nabíjací port batérie 2. Vložte konektor nabíjačky do nabíjacieho portu. 3. Zastrčte nabíjačku do zásuvky (nabíjačka môže byť počas nabíjania teplá) 4. Po nabíjaní (8 až 10 hodín, ale nie viac ako 24 hodín, prvé nabíjanie trvá po dobu 12 hodín) odpojte nabíjačku zo zástrčky a odpojte konektor batérie z nabíjacieho portu Zapojte konektor batérie do nabíjacieho portu. Zapojte nabíjačku do zástrčky. Použite výlučne iba 12voltovú nabíjačku pre nabíjanie 12voltovej batérie. Pozn.: Ak je prísun elektriny privádzaný cez predlžovačku, uistite sa že je zapnutá. Pred prvým použitím, nabíjajte batériu po dobu 12 hodín. Nikdy nenabíjajte batériu dlhšie ako 24 hodín. Dobíjajte batériu približne 8 až 10 hodín po každom použití. Nenabíjajte batériu dlhšie ako 24 hodín! Nenabíjajte alebo neskladňujte batériu obrátenú smerom nadol. Nabíjanie produkuje výbušné plyny. Nenabíjajte v blízkosti plameňov, iskier alebo zapálených cigariet. Nabíjajte len vo vyvetranej miestnosti. Akonáhle je batéria nabitá, odpojte konektor batérie od nabíjačky. Odpojte nabíjačku zo zásuvky. Teraz je batéria pripravená na použitie. Prosím dodržujte kroky : Inštalácia batérie pre detailné inštrukcie. Výmena batérie 1. Odstráňte skrutku zo zadnej strany sedadla a vyberte sedadlo. 2. Odpojte konektory batérie 3. Odstráňte skrutky na bočnej strane batérie 4. Opatrne vyberte batériu.

6 Údržba a likvidácia batérií Elektrolyt v akumulátore je silnou žieravinou, preto treba s akumulátorom zaobchádzať opatrne. Keď si potriete pokožku alebo odev elektrolytom, umyte zasiahnuté miesta čo najskôr mydlovou vodou a potom ich opláchnite prúdom čistej vody Pri prehltnutí elektrolytu akumulátora čo najrýchlejšie vyhľadajte lekára! Pred prvým použitím by ste mali batériu nabíjať po dobu 12 hodín Nenechávajte batériu na nabíjačke dlhšie ako 24 hodín Baterku je potrebné udržiavať nabitú, pretože tým predlžujete jej životnosť. Batériu prospieva časté používanie. Nenabíjajte batériu obrátenú svorkami dole. Ak sa autíčko nepoužíva dlhšie ako 3 až 4 týždne, môže byť akumulátor vybitý. Vybitiu akumulátora možno predísť odpojením záporného pólu akumulátora alebo priebežným dobíjaním akumulátora Skladovanie akumulátora vo vybitom stave znižuje životnosť Ideálna teplota pre skladovania akumulátora je 20 C Vždy zaistite batériu držiakom. Batérie môžu vypadnúť a zraniť dieťa pri prevrátení autíčka. Pred nabíjaním akumulátora, skontrolujte opotrebovanie alebo poškodenie batérie, nabíjačky, jeho napájacieho kábla a konektorov. Nenabíjajte batérie ak majú poškodené časti. Likvidácia Dôležité! Recyklujte vybitý akumulátor. Akumulátor obsahuje kyselinu olova (elektrolyt) a musí byť zneškodnený zodpovedne a legálne. Je nezákonné spaľovať batérie a odovzdávať ich na skládku. Odovzdajte ich subjektu, ktorý môže batérie recyklovať, ako napr. miestny predajca automobilových batérií. Nevhadzujte batériu do bežného domáceho odpadu (komunálny odpad)! Baterku je potrebné udržiavať nabitú, tým predlžujete jej životnosť, preto dobíjajte priebežne aj keď autíčko nepoužívate.

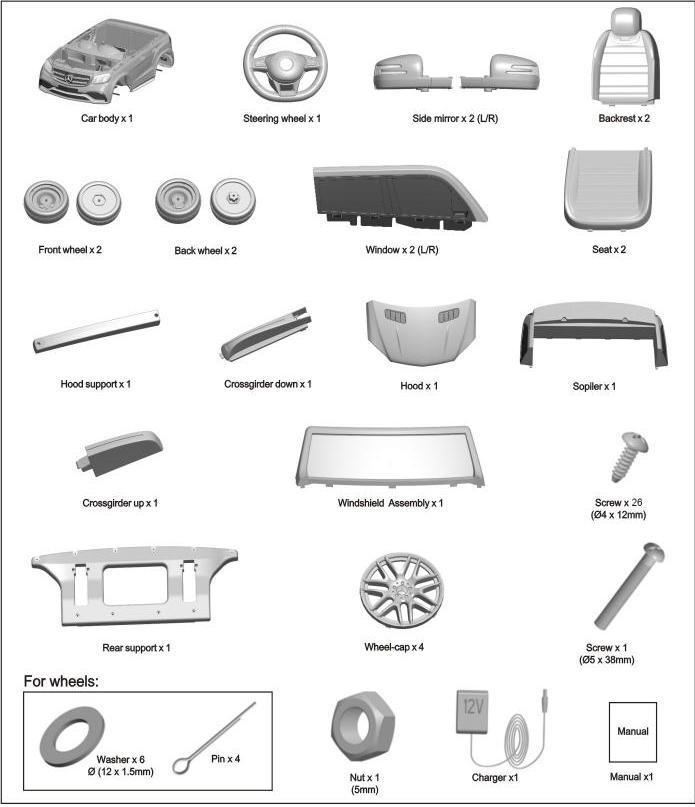

7 Zoznam súčiastok Prosím identifikujte všetky časti vozidla a uchovajte všetok materiál až kým zostavenie vozidla nebude kompletné, aby ste sa uistili že máte k dispozícii všetky časti. Kovové časti boli potreté s gélom pre ochranu počas prepravy. Utrite všetky kovové časti s papierovou utierkou aby ste odstránili zbytky gélu. Telo vozidla Volant (1x) Spätné zrkadlá (2x) Opierka sedadla (2x) Predné kolesá (2x) Zadné kolesá (2x) Okno (2x) L+P Sedadlo Podpora kapoty Priečny nosník (1x) Kapota (1x) Spoiler (1x) Priečny nosník (1x) Čelné sklo (1x) Samorezná skrutka x 26 (04x12mm) Pre kolesá Podpora nápravy (1x) Kryt na kolesá (4x) Skrutka x 1 (05x38mm) Podložka x 7 0 (12x 1.5mm) Závlačka x4 Matka 1x (5mm) Nabíjačka (1x) Manuál 1x

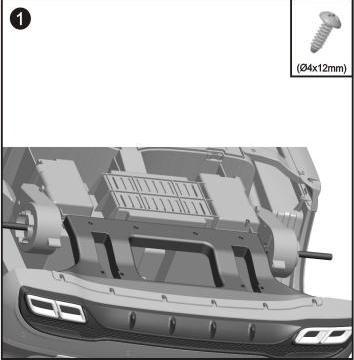

8 Montáž VAROVANIE Balenie obsahuje malé súčiastky s ostrými hranami a elektrický zdroj. Hrozba udusenia! Montáž musí byť vykonávaná dospelou osobou. Nedovoľte dieťaťu aby manipulovalo so súčiastkami, batériou alebo asistovalo pri zostavení vozidla. 1. Vložte podporu nápravy na spodnú časť vozidla a utiahnite skrutkami. 2. Vložte všetky časti podľa obrázka. Vložte závlačku do otvoru prednej nápravy a utiahnite. Vložte krytku na koleso do stredu kolesa. Postup opakujte aj pre druhé koleso.

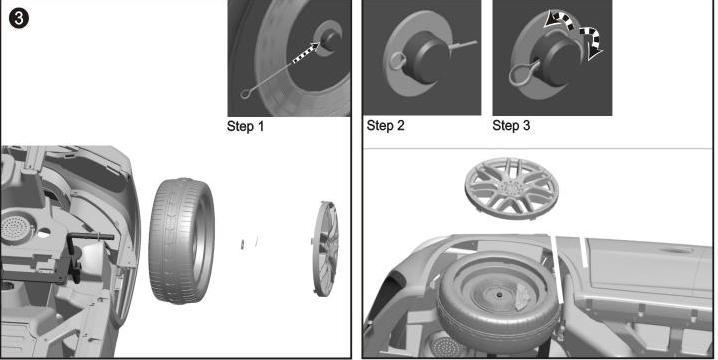

9 3. Vložte všetky časti podľa obrázka. Vložte závlačku do otvoru prednej nápravy a utiahnite. Vložte krytku na koleso do stredu kolesa. Postup opakujte aj pre druhé koleso. 4. Vložte priečny nosník do štrbiny tela vozidla ako je znázornené na obrázku. (Spodná časť) 5. Vložte priečny nosník do štrbiny tela vozidla ako je znázornené na obrázku. (Horná časť)

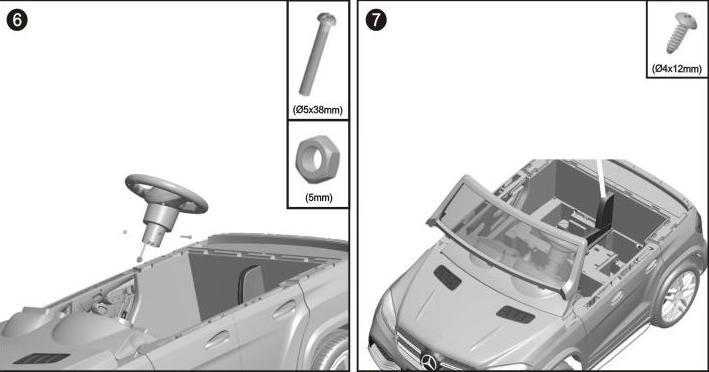

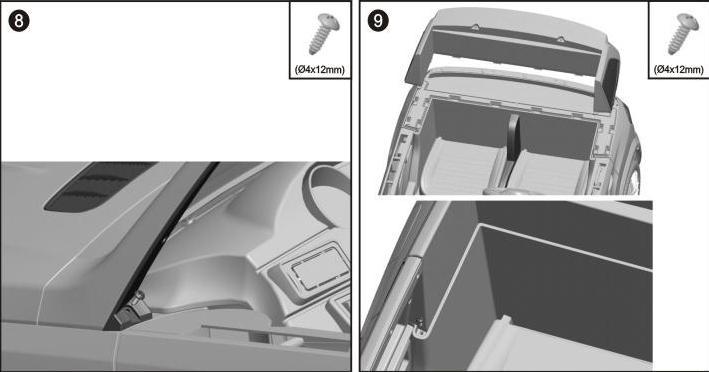

10 6. Zapojte konektor volantu, nasuňte na osku riadenia a zaistite skrutkou a matkou. 7. Čelné sklo napasujte do otvoru v karosérii a zaistite samoreznými skrutkami. 8/9. Umiestnite spoiler na zadnú časť tela vozidla a utiahnite 4 samoreznými skrutkami.

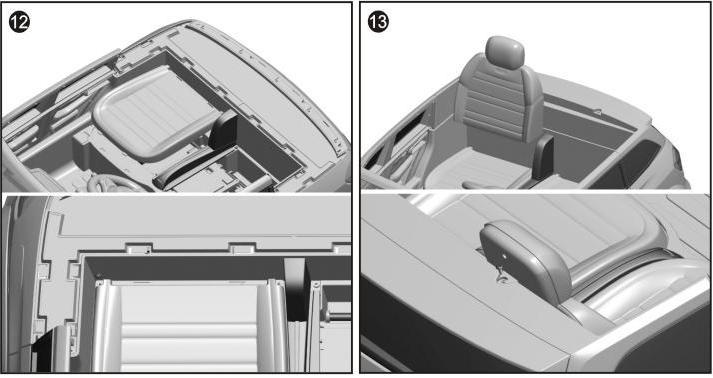

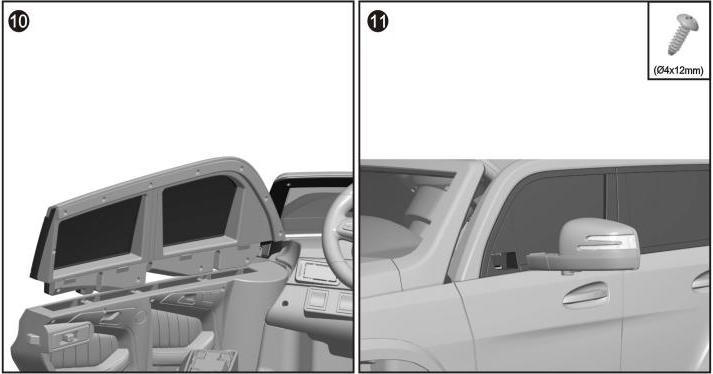

11 10.Umiiestnite okno na dvere a utiahnite so 4 samoreznými skrutkami. Zopakujte postup na druhej strane vozidla. 11. Vložte spätné zrkadlo na bočnú stranu vozidla. Zopakujte postup na druhej strane vozidla. 12. Vložte sedadlo do štrbiny tela vozidla a utiahnite 2 skrutkami. Zopakuje proces na druhej strane vozidla. 13. Umiestnite opierku sedadla do vozidla a utiahnite pomocou 1 skrutky.

12 Ovládanie vášho vozidla Jazda Vpred Posuňte páčku vozidla dopredu a pomaly stlačte pedál. Cúvanie Posuňte páčku vozidla smerom vzad a pomaly stlačte pedál. Nízka rýchlosť Vozidlo je vybavené pre jazdu na nízkej rýchlosti (4km/hod). Akonáhle je vaše dieťa poučené o bezpečnej jazde a má nadobudlo zručnosti. Vysoká rýchlosť Vozidlo je schopné jazdy vysokej rýchlosti (8km/hod). Uistite sa, že vaše dieťa bolo poučené o bezpečnej jazde a je schopné ovládať vozidlo. Zastavenie Vozidlo sa automaticky zastaví ak uvoľníte pedál. Zvukové efekty Stlačte tlačidlo na bokoch volantu. Každé tlačidlo ma iný zvukový efekt. MP3 port Stlačte štartovacie tlačidlo. Pripojte MP3. Pridajte hlasitosť ak potrebujete. Tepelná poistka Ak sa motory resp. elektrický systém autíčka preťaží, automatická tepelná poistka vypne autíčko. Pre obnovenie funkčnosti počkajte 5 minút Údržba Občas použite ľahký olej pre mazanie pohyblivých častí, ako sú kolesá. Parkujte auto v interiéri alebo zakryte plachtou, aby bol chránený pred dažďom. Držte auto ďaleko od zdrojov tepla. Plastové časti sa môžu roztaviť. Neumývajte vozidlo s hadicou. Neumývajte vozidlo s mydlom a vodou. Nejazdite s vozidlom v daždivom alebo zasneženom počasí. Voda poškodí motor, elektrické časti a batériu. Vyčistite vozidlo mäkkou, suchou handričkou. Ak chcete obnoviť lesk plastových dielov, použite leštidlo na nábytok bez obsahu vosku. Nepoužívajte autovosk. Nepoužívajte abrazívne čistiace prostriedky. Rýchlosti Štartovacie tlačidlo Svetlá Pedál Jazda vpred a vzad Multifunkčná palubovka (rádio, USB vstup, MP3 port, hlasitosť, indikátor batérie...)

13 Problém Možná príčina Riešenie Tepelná poistka sa aktivovala Tepelná poistka sa mohla aktivovať a vypnúť vozidlo ak je vozidlo preťažené alebo podmienky jazdy príliš náročné. Automatická tepelná poistka sa vypne po približne 10 sekundách a vozidlo sa spustí. Aby sa predišlo automatickým vypnutiam, nepreťažujte vozidlo a dodržujte maximálnu záťaž 30kg, prípadne neťahajte nič za vozidlom. Nejazdite vozidlom do kopca alebo nenarážajte do predmetov, čo môže viesť zastaveniu otáčaniu kolies, kým je do motora stále dodávaná energia. Vozidlo sa nehýbe Vozidlo jazdilo a náhle sa zastavilo Konektory alebo káble sú voľné Batéria nefunguje Nedobíjaná batéria Nabíjačka nefunguje Elektrický systém je poškodený Voľné káble alebo konektory Tepelná poistka sa aktivovala Skontrolujte všetky konektory a káble. Uistite sa že je motor pripojený k batérii a že žiaden vodič nie je voľný okolo motora. Batéria môže prestať fungovať z dôvodu nesprávnej údržby alebo je stará. Nová batéria musí byť nabíjaná približne 12 hodín pred prvým použitím. Po použití musí byť dobíjaná po dobu 8 až 10 hodín po KAŽDOM použití. Nikdy nenabíjajte dlhšie ako 24 hodín. Skontrolujte všetky konektory, uistite sa že nabíjačka je zapojená k zdroju. Uistite sa že je zdroj zapnutý. Je potrebné odmerať nabíjačku voltmetrom/multimetrom, aby sa preukázalo či je nabíjačka funkčná alebo nie. Ak dôjde ku kontaktu vozidla s vodou alebo inou kvapalinou, elektrický systém sa poškodí, alebo môže dôjsť k zaseknutiu motora v dôsledku kontaktu s pieskom, štrkom alebo inou špinou. Skontrolujte káble a konektory. Uistite sa že je motor pripojený k batérii a že okolo motora nie sú voľné káble Viď riadok <Tepelná poistka>

14 Problém Možná príčina Riešenie Vozidlo jazdí krátko (Menej ako 1 hodinu na jedno nabitie) Vozidlo jazdí pomaly Batéria nie je dostatočne nabitá Nová batéria musí byť nabíjaná približne 12 hodín pred prvým použitím. Po použití musí byť dobíjaná po dobu 8 až 10 hodín po KAŽDOM použití. Nikdy nenabíjajte dlhšie ako 24 hodín. Skontrolujte všetky konektory, uistite sa že nabíjačka je zapojená k zdroju. Uistite sa že je zdroj zapnutý. Prebitá batéria Nikdy nedobíjajte batériu viac ako 24 hodín. Stará batéria Aj napriek správnej starostlivosti, má dobíjateľná batéria limitovanú životnosť. Priemerná životnosť batérie je od 1 do 3 rokov, závisí od používania vozidla a podmienok používania. Vymeňte batériu za novú 12 voltovú batériu. Batéria nie je dostatočne nabitá Viď. riešenie k < Batéria nie je dostatočne nabitá> Nízky stav batérie Uistite sa, že batériu dobíjate po každom použití. Stará batéria Aj napriek správnej starostlivosti, má dobíjateľná batéria limitovanú životnosť. Priemerná životnosť batérie je od 1 do 3 rokov, závisí od používania vozidla a podmienok používania. Vymeňte batériu za novú 12 voltovú batériu. Vozidlo je preťažené Dodržujte maximálne zaťaženie 30kg a neťahajte nič za vozidlom. Podmienky jazdy sú príliš náročné. Nepoužívajte pre jazdu do kopca. Prerušovaná jazda vozidla Uvoľnený konektor Skontrolujte všetky káble a konektory, a skontrolujte že sú utiahnuté. Vozidlo nejazdí bez potlačenia, napriek tomu, že je pedál stlačený Nabíjačka je teplá počas nabíjania Batéria vydáva zvuky počas nabíjania Uvoľnený konektor Je to normálny stav Je to normálny stav Skontrolujte všetky káble a konektory, a skontrolujte že sú utiahnuté. Nie je potrebné žiadne riešenie. Nie je potrebné žiadne riešenie.

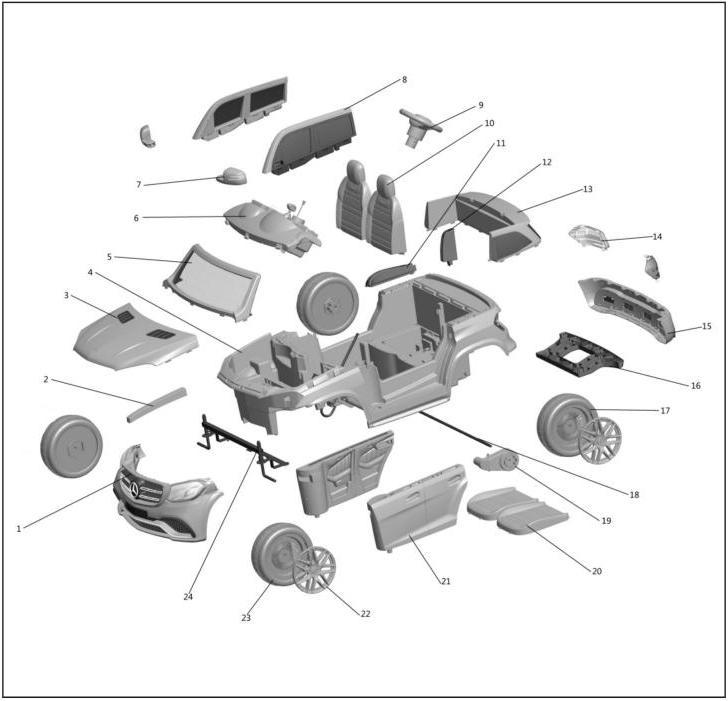

15 Diagram súčiastok Č Názov Ks Č Názov Ks Č Názov Ks 1 Predný nárazník 1 9 Volant 1 17 Zadné koleso 2 2 Podpora kapoty 1 10 Opierka sedadla 2 18 Zadná náprava 1 3 Kapota 1 11 Priečny nosník (spodný) 1 19 Motor 1 4 Telo vozidla 1 12 Priečny nosník (horný) 1 20 Sedadlo 2 5 Čelné sklo 1 13 Spoiler 1 21 Dvere 2 6 Palubovka 1 14 Kryt na zadné svetlá 2 22 Kryt na kolesá 4 7 Spätné zrkadlo 2 15 Zadný nárazník 1 23 Predné koleso 2 8 Okno 2 16 Zadné pomocné kolieska 1 24 Predná náprava 1
