1 Návod k instalaci a použití AUTOMATICKÝ ZMĚKČOVAČ VODY SOFTENER B65 Datum instalace Výrobní číslo. Razítko servisní organizace Přečtěte pozorně tento návod před instalací a použitím zařízení! Výrobce nenese zodpovědnost za škody způsobené špatnou instalací a používáním. Pečlivě uschovejte! Tento návod je nedílnou součástí zařízení. 1

2 Obsah Základní údaje... 3 Přeprava a balení Jak zařízení funguje Technický popis Základní informace Technický popis Tovární nastavení 6 2. Příprava na montáž Montáž Programování Ruční spuštění regenerace Řešení problémů Náhradní díly 17 Produktová karta

3 Základní údaje 1. Přečtěte pozorně tento návod před montáží a použitím zařízení. 2. Výrobce nenese zodpovědnost za škody způsobené špatnou instalací a používáním zařízení. 3. Změkčovač je určen pouze na omezování vstupu nežádoucích minerálů, způsobujících tvorbu vodního kamane (vápník a hořčík) do zařízení. 4. Je zakázáno měnit systém bez předchozí konzultace s výrobcem. Výrobce nenese zodpovědnost za takto způsobené škody. 5. Teplota v místnosti, kde je zařízení nainstalováno musí být nejméně 10 C. 6. Místo instalace zařízení musí být zabezpečeno před poškozením způsobeným vodou. Výrobce není za tyto případné škody zodpovědný. 7. Zařízení, ke kterému je změkčovač určen, musí být před instalací odvápněn (pokud se nejedná o nové zařízení). 8. Nemanipulujte se zařízením poblíž zdrojů tepla a ohně. 9. Chraňte před mechanickým poškozením. 10. Montáž a údržbu změkčovače smí provádět pouze osoby způsobilé a proškolené na tuto činnost. 11. Při čištění nepoužívejte agresivní a abrazivní čistící prostředky 12. Při objednávání náhradních dílů musí být uvedeno jméno a sériové číslo zařízení. Přeprava a balení Před odesláním je naše zboží pečlivě zabaleno a zkontrolováno. Škody způsobené přepravou nejsou vyloučeny. Je proto nezbytné při přijetí zkontrolovat, zda je zboží nepoškozené. 1. Zkontrolujte zda obsah balení kompletní 2. V případě poškození obalu proveďte vizuální kontrolu obsahu a uveďte poznámku u přepravní společnosti. Proveďte rovněž fotodokumentaci poškozeného obalu. V přepravním dokumentu uveďte možnost uplatnění nároků na skryté škody, které mohou být odhaleny při uvedení do provozu. Ihned kontaktujete přepravní společnost ohledně pojištění. Uchovejte obal pro případ pozdější kontroly přepravní společností nebo pojišťovnou. 3. V případě vrácení balíku musí být zboží zabaleno proti mechanickému poškození. 4. Vypusťte vodu ze zařízení. Omezí to škody způsobené únikem vody. Po skladování nebo přepravě pod teplotou 0 C, musí být zařízení uchováváno v otevřeném originálním balení po dobu alespoň 24 hodin před tím, než se uvede do provozu. 3

4 Jak zařízení funguje Proces změkčování probíhá v zásobníku, naplněném pryskyřicí. Průchodem vody katexem dochází k výměně vápenatých (Ca2+) a hořečnatých (Mg2+) iontů za ionty sodíkové (Na+). Jakmile je pryskyřice nasycena, přestane být efektivní a musí být zregenerovaná solí. Vápenaté a hořečnaté ionty jsou během regenerace vyplaveny, což umožňuje znovuvyužití katexové náplně Regenerace: Regeneration je založena na oplachu pryskyřice solným roztokem a odplavením vápenatýcha hořečnatých iontů do odpadu. Regenerace probíhá automaticky na základě nastaveného času. Lze nastavit frekvenci regenerace v rozmezí 1-12 dní. Během regenerace zařízení vodu neupravuje. Regenerační proces se skládá ze 4 fází: 1. Backwashing (oplach protiproudem) 2. Brine and Slow Rinses (oplach solným roztokem) 3. Fast Rinsing (rychlý oplach) 4. Refilling (opětovné naplnění) Bezpečnostní instrukce a standarty 1. Voda používaná do filtru musí mít kvalitu pitné vody. 2. Části, které jsou v kontaktu s upravenou vodou musí být na ni vhodné. 3. V místnosti, kde je zařízení nainstalováno musí být zajištěno podlahové odvodnění. 4. Maximální teplota vody nesmí přesáhnout 40 C 1. Popis zařízení 1.1. Základní informace Automatický změkčovač vody typu Softener B65 je zařízení s vysokou kvalitou úpravy vody a vysokou přesností nastavení. Pokud je toto zařízení správně nainstalováno a provozované podle našich doporučených zásad, zajistí vám spolehlivý a bezproblémový provoz po mnoho let.. Změkčovač Softener B65 může být nainstalován kdekoliv, kde celkový odběr vody nepřesahuje 75l/m. Systém se skládá z: 1. Automatický změkčovač vody: typ Softener B65 2. Hadice ½ 4

5 1.2. Technický popis Kapacita změkčené vody při změkčování o 10 dh: [liters ] 1350 Spotřeba regeneračních tablet : [kg] 0,7 průtok (min/max): [l/min] 0-20*/ 75** Provozní tlak vody: [bar] 2,0-6,0 Průměr připojovacího šroubení: [cal] ¾ Výška [mm] 540 Hloubka [mm] 455 Šířka [mm] 233 Maximální teplota upravované vody: [ 0 C] 40 Obsah zásobníku regeneračních tablet: [kg] 20 *kompletně změkčená voda ** částečně změkčená voda Zařízení je standartně z výroby nastaveno na spotřebu 0.7 kg regenerační soli na jeden regenerační cyklus. Výpočet množství změkčené vody mezi regeneracemi: Množství vody mezi regeneracemi vypočítáme podle vzorce: z =1350 x 10/y kde: z- množství změkčené vody mezi regeneracemi. Y- vstupní tvrdost vody testována v dh (německých stupňů) PŘÍKLAD: přesné množství změkčené vody z mezi regeneracemi. Data: Vstupní tvrdost vody =15 dh množství vody mezi regeneracemi z počítat z rovnice: z=1350 x 10/15 je 900 litrů. Při vstupní tvrdosti vody 15 dh je kapacita zařízení 900 litrů změkčené vody. TAB. 1. KAPACITA Softener B65 Tvrdost vody Anglické stupně Francouzské stupně PPM Německé stupně Množství vody mezi regeneracemi 12, , ,8 19,8 196, ,6 214, ,3 23,4 232, ,5 25, , , ,8 285, ,3 30,6 303, ,5 32,4 321, ,8 34,2 339, , ,3 37,8 375, ,5 39,6 392, ,8 41,4 410,

6 30 43,2 428, , , ,5 46,8 464, ,8 48,6 482, ,4 500, ,3 52,2 517, , , ,8 55,8 553, ,6 571, ,3 59,4 589, ,5 61,2 607, , , , ,3 66,6 660, ,5 68,4 678, ,8 70,2 696, , Tovární nastavení Řídící hlavice Před spuštěním zařízení do provozu nastavte aktuální čas a četnost regenerace. Zařízení je z výroby nastaveno na regeneraci ve 2.00 v noci, každý šestý den. V závislosti na spotřebu vody a její tvrdost nastavte správnou četnost regenerace. 2. Příprava na montáž obrázek 1 Instalační plán 6

7 Požadavky na instalaci: 1. ¾ ventil na přívodu. 2. Drenáž v max.výšce 100 mm, přípojka DN Elektrická zásuvka 230 V / 50 Hz, 16 A 4. Odpad v podlaze musí být v místnosti, kde je změkčovač instalován. 5. Filter na mechanické nečistoty se doporučuje ke změkčovači použít (na vstupní vodě). 3. Montáž Montáž přípojek probíhá následujícím způsobem: První připojte linku tlakové vody vstupní hadici (1) z vodovodní sítě a výstupní (2) k zařízení. Připojte flexibilní hadici 1/2 ", k vypouštění odpadní vody, z (3) do odpadu. Odpad musí mít odtok 5 l/min oplachové vody. Vypouštěcí hadice musí být dostatečně zjištěná proti vypadnutí z odpadu a tuhá, aby vyloučila možnost zalomení a tím znemožnění vypouštění přebytečné vody v průběhu regenerace, které mohou způsobit ucpání přepadu nádrže a tak nesprávného průběhu regenerace. Před změkčovač se doporučuje použít filtr na mechanické nečistoty, které mohou zapříčinit poškození řídící hlavice. Naplňte zásobník soli TABLETOVOU!!! solí (maximálně 100mm pod horní okraj zásobníku). Následně nalijjte do zásobníku cca 5l vody. Zkontrolujte a utěsněte všechny spojení na zařízení. Zapojte změkčovač do el.sítě. Zařízení je nastaveno z výroby na hodnoty dle bodu 1.3. Je nutné jej nastavit dle průtoku a tvrdosti vody (viz tabulka KAPACITA) na četnost regenerací (1-12 dní) V případě, že požadujete regeneraci v jiný čas, než je nastaveno z výroby (2.00 v noci), posuňte aktuální dle potřeby (např. pokud budete chtít regenerovat v 5.00h ráno, nastavte na hodinách o 3h vice) Otevřete přívod vody do změkčovače. Tlak vody musí být minimálně 2,0 bary a maximálně 6,0 barů. Odvzdušněte změkčovač otáčením (7) (obr. níže Manuální regenerace) ve směru hodinových ručiček, do polohy BACK WASH. Po několika minutách se změkčovač odvzdušní. Pak otočte kolečkem zpět na IN SERV a systém se vrátí do běžného režimu změkčovače vody. Obr. 2. Spojení na řídící hlavici 3 Odpad ½ 1 Vstup neošetřené vody ¾ 4 Přívod el.energie 2 Výstup ošetřené vody ¾ 7

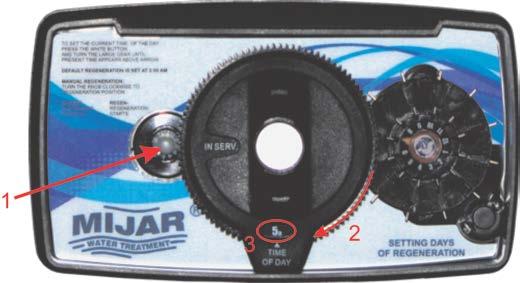

8 1. Vstup neošetřené vody (3/4", pružná hadice) 2. Výstup ošetřené vody (3/4", pružná hadice) 3. Odpad (1/2", pružná hadice). 4. Přívod el.energie 3.1 Programování K programování zařízení musí být nastaveno: Aktuální čas a Četnost regenerace 1. Aktuální čas Pro nastavení aktuálního času zmáčkněte a držte bílý knoflík (1) a otáčejte ozubeným kolečkem (2) do té doby, než se v okénku (3) objeví aktuální čas*. Poté uvolněte tlačítko, aby zapadlo mezi ozubené kolečko. * a - dopolední hodiny (půlnoc až poledne) např. 9a=9:00 (AM) p - odpolední hodiny (poledne až půlnoc) např. 9p=21:00 (PM) 2. Četnost regenerace Dny regenerace jsou nastaveny na 12-ti denním ukazateli (4). Červená šipka ukazuje aktuální den (5). Pro nastavení četnosti regenerací použijte piny (plíšky) (6). Každý pin představuje 1 den: vymáčknutím nebo zamáčknutím pinů (6) nastavujete dny regenerace a dny bez regenerace. Doporučujeme nejprve všechny piny zamáčknout a postupně vymačkávat piny dní, kdy má probíhat regenerace. Nepřipustťe provoz změkčovače bez soli více než 14 dnů, v opačném případě výrazně snižujete životnost zařízení a změkčovač může být i trvale poškozený. Používejte pouze sůl tabletovou k tomu speciálně určenou. V žádném případě nepoužívejte sůl sypkou nebo sůl kuchyňskou (s jódem nebo fluorem). Tato může vést k trvalému poškození změkčovače. 8

9 PŘÍKLAD: Vymáčnuto: všechny piny Každý druhý pin Každý třetí pin Každý čtvrtý pin Regenerace každý den Regenerace každý 2. den Regenerace každý 3.den Regenerace každý 4.den 3.2 Ruční spuštění regenerace Pro ruční spuštění regenerace otáčejte kolečkem (7) proti směru hodinových ručiček až do polohy REGEN. Kolečko (7) se vrátí do polohy (IN SERV). Během regenerace je zařízení na výstupu napájeno neupravenou tvrdou vodou. Nepřipustťe provoz změkčovače bez soli více než 14 dnů, v opačném případě výrazně snižujete životnost zařízení a změkčovač může být i trvale poškozený. Používejte pouze sůl tabletovou k tomu speciálně určenou. V žádném případě nepoužívejte sůl sypkou nebo sůl kuchyňskou (s jódem nebo fluorem). Tato může vést k trvalému poškození změkčovače. 9

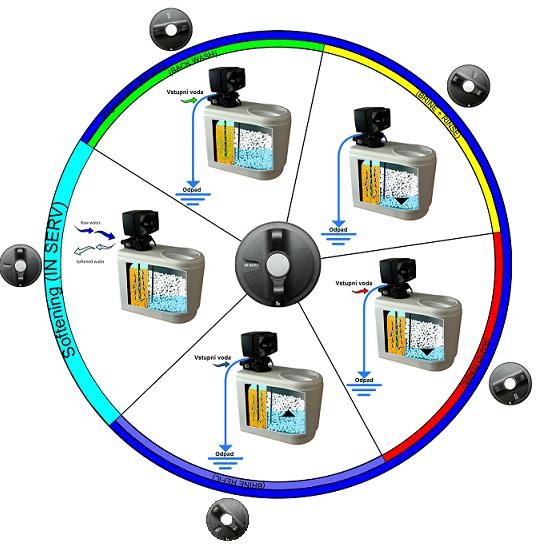

10 Proces regenerace: 10

11 4. Řešení problémů Upozornění: životnost katexové náplně ve změkčovačích je 15let, po 5-ti letech ztrácí při správném používání průměrně cca 10% výkonu, nejvíce ovlivňuje její účinnost železo ve vodě - čím větší obsah železa, tím větší ztráta účinnosti. Problem Cause Solution 1. Změkčovač přetéká přes kolínko přepadu (na straně změkčovače) do kanalizace během regenerace. Ucpaný odtok. Změkčovač místo solanky doplňuje vodu do nádrže se solí. Pak se solanka přelévá z boku nádrže. Netěsnost mezi ventilem solanky a řídící jednotkou (hlavice) Ucpaný omezovač DLFC Změkčovač nebere solanku Nesprávně připojený změkčovač Dlouho naplňuje nádrž vodou solanky Zkontrolujte vypouštěcí hadici do kanalizace, v případě, že je ohnutá, zalomená nebo ucpaná, ji vyndejte z odpadního potrubí, zkontrolujte průchodnost, vyčistěte odtok. Pokud je to nutné, hadici vyměňte. Zkontrolujte průchodnost kanalizační potrubí. Zkontrolujte spojení mezi ventilem solanky a řídící jednotkou (hlavice). Odstraňte spojovací hadici řídící jednotky a ventilem solanky a zkontrolujte, jestli ventil bere solanku při Brine Slow Rinse Vyčistěte omezovač DLFC Viz problém č. 11 Přístroj nesaje solanku Zkontrolujte připojení změkčovače. IN přívod vody tvrdé, OUT výstup upravené vody (viz obr. 2.str.7) Snižte čas naplňování vody do zásobníku (odšroubujte zadní stranu řídící hlavice) 2. Voda přetéká přes horní kryt nádrže solanky, při regeneraci Výpadek napájení při vyplnění vodou nádrže solanky Odtok odpadní vody z hlavy spojen s odtokem kolínka. Voda při proplachování, regeneraci se přelévá přes přepadové kolínko (z boku změkčovače) do nádrže solanky Voda z kanalizace couvá a přetéká přes kolínko přepadu (z boku změkčovače) do nádrže solanky Zkontrolujte napájení Zajistěte odtok do kanalizace samostatnou hadicí z řídící jednotky a přepadu z boku nádrže. Zajistěte odtok do kanalizace níže kolínka přepadu a vzduchovou mezeru mezi vypouštěcí hadici a odtokem do kanalizace. 11

12 3. Voda přetéká z nádrže solanky pres kolínka přepadu při práci změkčovače (ne při regeneraci) 4. Regenerace se nespustí automaticky, ale začíná po ručním spuštění. 5. Regenerace se nespustí automaticky ani manuálně 6. Změkčovač produkuje jen tvrdou vodu a sůl v nádrži solanky přesto ubývá. Netěsnost v zásobníku pryskyřice. Netěsnost spojů. Nesprávně naprogramovaná řídící hlavice (zamáčknuté všechny piny). Bez napájení nebo vadný zdroj napájení Vadný motorek časovače. Testování vody probíhalo testovací soupravou KH (pro uhličitanovou tvrdost) Příliš malé množství vody v nádrži solanky Zkontrolujte těsnost zásobníku Zkontrolujte těsnost (vstup a výstup) spojů. Naprogramujte správně četnost regenerace (vymáčkněte piny dní regenerace). Zkontrolujte elektrické zapojení - pojistky, napájecí zásuvku, přepínač. Pokud je to nutné, nouzově regenerujte zařízení ručně. Vyměňte motorek. Otestujte tvrdost vody testovací soupravou pro celkovou tvrdost vody GH Zvyšte čas naplňování vody do zásobníku soli (odšroubujte zadní stranu řídící hlavice) Nesprávně připojený změkčovač Zkontrolujte připojení změkčovače na vstupu vody. IN přívod vody tvrdé, OUT výstup upravené vody (obr.2 str.7) Regulační ventil nebere solanku Změkčovač se regeneruje Nedostatek soli v nádrži solanky, nízký obsah soli v nádrži solanky. Viz problém č. 11 Přístroj nesaje solanku Počkejte do konce regenerace. Manuálně připravte roztok solanky do kbelíku ( cca1,5kg soli zalít 6 litry teplé vody a míchejte do úplného rozpuštění), nalijte solanku do nádrže solanky a ručně spusťte regeneraci. Když je po regeneraci voda stále tvrdá, je nutno vyměnit katexovou náplň. Po regeneraci doplňte sůl v nádrži solanky. Množství soli v nádrži solanky by mělo být vždy nad hladinou vody 12

13 Ucpaný odtok. Změkčovač místo sání solanky při cyklu Brine napouští vodu do nádrže se solí. Pak solanka přetéká přes přepadové kolínko na straně nádrže. Ucpaný omezovač DLFC zřízení nečerpá solanku, když natéká voda do zásobníku (hladina vody na úrovni přepadového kolínka). Pokles schopnosti iontové výměny katexové náplně Ztráta katexové náplně Změkčovač propouští na vnitřním rozvodu vodu do nádrže. Pryskyřice vyčerpána z důvodu příliš velkého průtoku vody. Zkontrolujte vypouštěcí hadici do kanalizace, v případě, že je ohnutá, zalomená nebo ucpaná, ji vyndejte z odpadního potrubí, zkontrolujte průchodnost, vyčistěte odtok. Pokud je to nutné, hadici vyměňte. Zkontrolujte průchodnost kanalizační potrubí. Vyčistěte omezovač DLFC Vyměňte katexovou náplň Viz problém 14 Ztráta katexové náplně Zkontrolujte, zda je vnitřní rozvod změkčovače dobře nastaven, není prasklý, deformovaný (pod vlivem napojení teplé vody na vstup do změkčovače.) Změkčovač je poddimenzovaný tak velkou spotřebu vody, vyměňte za větší, nebo zvyšte frekvenci regenerace. 7. Změkčovačem protéká tvrdá voda, neubývá množství soli z nádrže solanky. Chybně nastavený výkon změkčovače (četnost regenerace). Sůl se slepila, a nerozpouští se v nádrži solanky Nesprávně připojený změkčovač Změkčovač nespouští regeneraci Řídicí ventil nenaplní vodou nádrž se solankou Otevřen by-pass Bez napájení při regeneraci Nedostatek vody v průběhu regenerace Změřte celkovou tvrdost GH vody, znovu nastavte výkon změkčovače (viz tabulka KAPACITA str.5) Ručně rozbít sůl. Připravte roztok solanky do kbelíku ( cca1,5kg soli zalijte 6-ti litry teplé vody a důkladně promíchejte, aby se rozpustila), nalijte solanku do nádrže solanky a ručně spusťte regeneraci. Když je i po regeneraci stále voda tvrdá, je nutno vyměnit pryskyřici. Po regeneraci doplňte sůl v nádrži solanky. Množství soli v nádrži solanky by měla být vždy nad hladinou vody. Zkontrolujte připojení změkčovače. IN přívod vody tvrdé, OUT výstup upravené vody (obr.2 str.7) Viz problém 4, 5 Regenerace se nespustí automaticky Viz problém 12 Řídicí ventil nenaplní vodou nádrž se solankou Zavřete by-pass Zajistěte napájení při regeneraci Zajistěte vodu odpovídajícího tlaku (1,5 6,0 Bar) při regeneraci 13

14 8. Změkčovač upravuje vodu částečně regenerovanou 9. Nadměrná spotřeba soli Nedostatek soli v nádrži solanky, nízký obsah soli v nádrži solanky. Viz problém 7, 8 Změkčovač poskytuje tvrdou vodu Příliš mnoho vody v nádrži solanky Přidejte sůl do nádrže (nejméně ¾ nádrže), sůl v nádrži solanky by měla být vždy nad hladinou vody Viz problém 6, 7 Změkčovač produkuje tvrdou vodu Snižte čas naplňování nádrže solanky (odšroubujte zadní stranu řídící hlavice) 10. Příliš mnoho vody v nádrži solanky. Množství vody v nádrži soli na úrovni přepadového kolínka Příliš častá regenerace Přístroj nesaje solanku Ucpaný odtok. Změkčovač místo sání solanky při cyklu Brine doplňuje do nádrže se solí vodu. Potom solanka přetéká přes přepadové kolínko na straně nádrže. Dlouho se naplňuje nádrž vodou solanky Viz problém 10 Příliš mnoho vody v zásobníku Změřte celkovou tvrdost GH vody, znovu nastavte výkon změkčovače (viz tabulka KAPACITA str.5) Viz problém 11 Přístroj nesaje solanku Zkontrolujte vypouštěcí hadici do kanalizace, v případě, že je ohnutá, zalomená nebo ucpaná, ji vyndejte z odpadního potrubí, zkontrolujte průchodnost, vyčistěte odtok. Pokud je to nutné, hadici vyměňte. Zkontrolujte průchodnost kanalizační potrubí. Snižte čas naplňování nádrže solanky (odšroubujte zadní stranu řídící hlavice) Netěsnost mezi ventilem solanky a řidiči jednotkou. Výpadek napájení při nasávání vody nádrže solanky Nesprávně připojený změkčovač Netěsní nádrž katexové náplně Ucpaný omezovač DLFC Zkontrolujte spojení mezi ventilem solanky a řídící jednotkou (hlavice). Odstraňte spojovací hadici řídící jednotky a ventilem solanky a zkontrolujte, jestli ventil nasává solanku při Brine Slow Rinse Zkontrolujte napájení Zkontrolujte připojení změkčovače. IN přívod vody tvrdé, OUT výstup upravené vody (viz obr.2 str.7) Přetěsněte nádrž katexové náplně Vyčistěte omezovač DLFC 14

15 11. Přístroj nesaje solanku Voda z kanalizace se vrací a přetéká přes kolínko přepadu (z boku změkčovače) do nádrže solanky Netěsnost v systému připojení změkčovače (netěsné spojení na přívodu vody nebo výstup ze zařízení) Blokovaný nebo poškozený injektor Netěsnost mezi ventilem solanky a řídící jednotkou. Příliš nízký tlak v řádu Zablokovaná hadice nebo ventil solanky (air check), který dodává solanku k řídící jednotce Poškozená kulička ve ventilu solanky (air check) Ucpaný odtok. Nedostatek vody v nádrži se solankou Zajistěte odtok do kanalizace níže kolínka přepadu a vzduchovou mezeru mezi vypouštěcí hadici a odtokem do kanalizace (obr.1 str.6) Zkontrolujte těsnost spojů (inlet and outlet). Vyčistěte nebo vyměňte injektor. Zkontrolujte spojení mezi ventilem solanky a řídící jednotkou, odstraňte spojovací hadici řídící jednotky a ventilem solanky a zkontrolujte, jestli ventil bere solanku při Brine Slow Rinse. Zvyšte tlak vody na vstupu do systému úpravy vody na min. 2 bary. Odblokujte hadici nebo ventil solanky. Vyměňte ventil solanky (air check) Zkontrolujte vypouštěcí hadici do kanalizace, v případě, že je ohnutá, zalomená nebo ucpaná, ji vyndejte z odpadního potrubí, zkontrolujte průchodnost, vyčistěte odtok. Pokud je to nutné, hadici vyměňte. Zkontrolujte průchodnost kanalizační potrubí. Viz problém 12 Řídící ventil nenaplní vodou nádrž se solankou 12. Řídicí ventil nenaplní vodou nádrž se solankou Špatně nastavený čas naplňování nádrže vodou se solí Brine Refil, Zvyšte čas naplňování vody do zásobníku soli (odšroubujte zadní stranu řídící hlavice) 13. Pokles tlaku vody Usazenina rezu ve změkčovači Zacpaná, usazenina vodního kamene ve vodním systému Očistěte řídící jednotku a pryskyřici. Zvyšte frekvenci regenerace nebo / a dobu zpětného proplachu. Zkontrolujte, jestli usazeniny z vody nezablokovaly vodní systém před přístrojem. 15

16 Vstup do řídící jednotky je blokován zbytky z montážní práce Znečištěný vstupní filtr Odstraňte nečistoty a vyčistěte řídící jednotku. Vyčistěte, příp. vyměňte vstupní filtr. Vodovodní trubky, přítokové nebo odtokové hadice do změkčovače mají příliš malý průměr Vzduch v instalaci Vyměňte instalační trubky / hadice, za větší průměr. Zkontrolujte instalaci a ujistěte se, že je solanka v nádrži. 14. Ztráta katexové náplně Příliš vysoká teplota vody ve změkčovači Demontujte hlavu a zkontrolujte distribuční trubici, horní koš, spodní koš. V případě potřeby vyměňte. Poškozený: horní koš, spodní koš, distributor Vyměňte poškozené: horní koš, spodní koš, distributor. 15. Kontinuální únik do kanalizace z regulačního ventilu 16. Regenerace se koná ve špatnou dobu 17. Přerušena nebo nepravidelná solanka 18. Slaná chuť regenerované vody Cizí tělesa ve ventilu Výpadek napájení při regeneraci Vadný motorek Špatně nastavený aktuální čas dne Ztráta napájení Tlak vody je příliš nízký, příp. není stabilní Vzduch v nádrži pryskyřice Injektor je ucpaný nebo vadný Zavzdušnění změkčovače. Vzduch vstupuje do sloupce pryskyřice při sání solanky Chybí voda během regenerace, solanka je zavedena do zásobníku katexové náplně, ale není vypláchnuta Pokles tlaku ve vodovodní síti, příliš málo vody při regeneraci. Ucpaný odtok, příliš malý odtok Zkontrolujte vnitřek ventilu, odstraňte nečistoty a zkontrolujte funkce ventilu v různých polohách regenerace Zkontrolujte napájení. Regenerace bude dokončena po zapnutí. Pokud nemůžete obnovit napájení, zastavte ventil vstupu do zařízení do okamžiku obnoveni napájení. Vyměňte motorek Nastavte správný aktuální čas Nastavte správný aktuální čas Zvyšte tlak vody Zkontrolujte a zjistěte důvod Vyčistěte nebo vyměňte injektor Zkontrolujte těsnost spojení mezi řídícím ventilem a ventilem solanky. Netěsný ventil solanky- zkontrolujte těsnost tím, zda kulička ve ventilu solanky těsně uzavře ventil po úplném nasání solanky z nádrže. Spusťte ruční regeneraci. Spusťte ruční regeneraci. Vyčistěte odtok a omezovač DLFC 16

17 19. Voda vytéká z připojení kanalizace nebo z hadice solanky po regeneraci 20. Výkon změkčovače časem poklesl (po několika měsících, letech) 21. Řídící hlava neustále mění cykly Cizí těleso v řídící hlavě zabrání jejich úplné uzavření Tlak vody je příliš vysoký, kvůli tomu hlava nemůže nastavit píst do správné polohy. Častý nedostatek soli nebo dlouhodobě žádná sůl v zásobníku, příp. malé množství soli v nádrži Znečištěná pryskyřice Špatně nastavený výkon změkčovače Increase the hardness of the water before the softener Cizí těleso v převodovém systému Vadná řídící hlava Vyčistěte řídící hlavu, odstraňte cizí těleso. Snižte tlak vody změkčovače. Vyměňte pryskyřici a pak sledovat množství soli v nádrži, aby sůl nikdy neklesla pod hladinou vody Vyměňte pryskyřici. Otestujte tvrdost vody a přizpůsobte výkon změkčovače, viz tabulka KAPACITA str.5 Pokud nebude žádné zlepšení, vyměňte pryskyřici za novou. Examine water hardness and program the regeneration frequency (see table 1 page 5) If there is no improvement, replace the resin bed for new Odstraňte cizí těleso. Vyměňte řídící hlavu na novou. 5. Náhradní díly 17

18 Produktová karta SOFTENER B65 PRODUKTOVÁ KARTA Datum instalace Adresa zákazníka Tvrdost vody Předpokládaná četnost regenerací Datum Stav soli zjištěno/doplněno Výměna mechanického filtru Tvrdost vstupní vody Tvrdost vody na výstupu 18
