1 LT12 automatický změkčovač

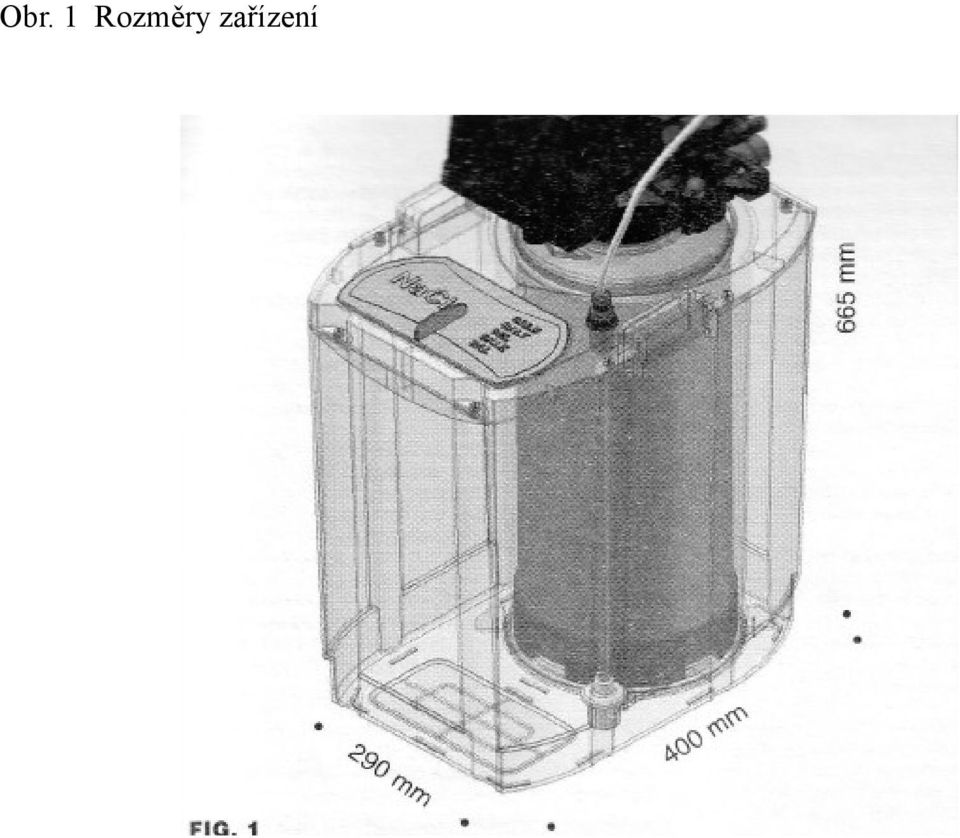

2 Obr. 1 Rozměry zařízení

3 Obr. 3 Příklad zapojení s Bypass bez změkčovače (vhodné v případě servisu změkčovače). cca. 10cm od horní hrany vyvrtejte otvor pro instalaci přepadu nádoby na sůl. Obr. 4-5 Příklad správného dopojení tlakové odpadní vody z změkčovače.

4 Obr. 8 Kompletace průhledného kelímku s plovákem Obr. 7 Zásobník na sůl

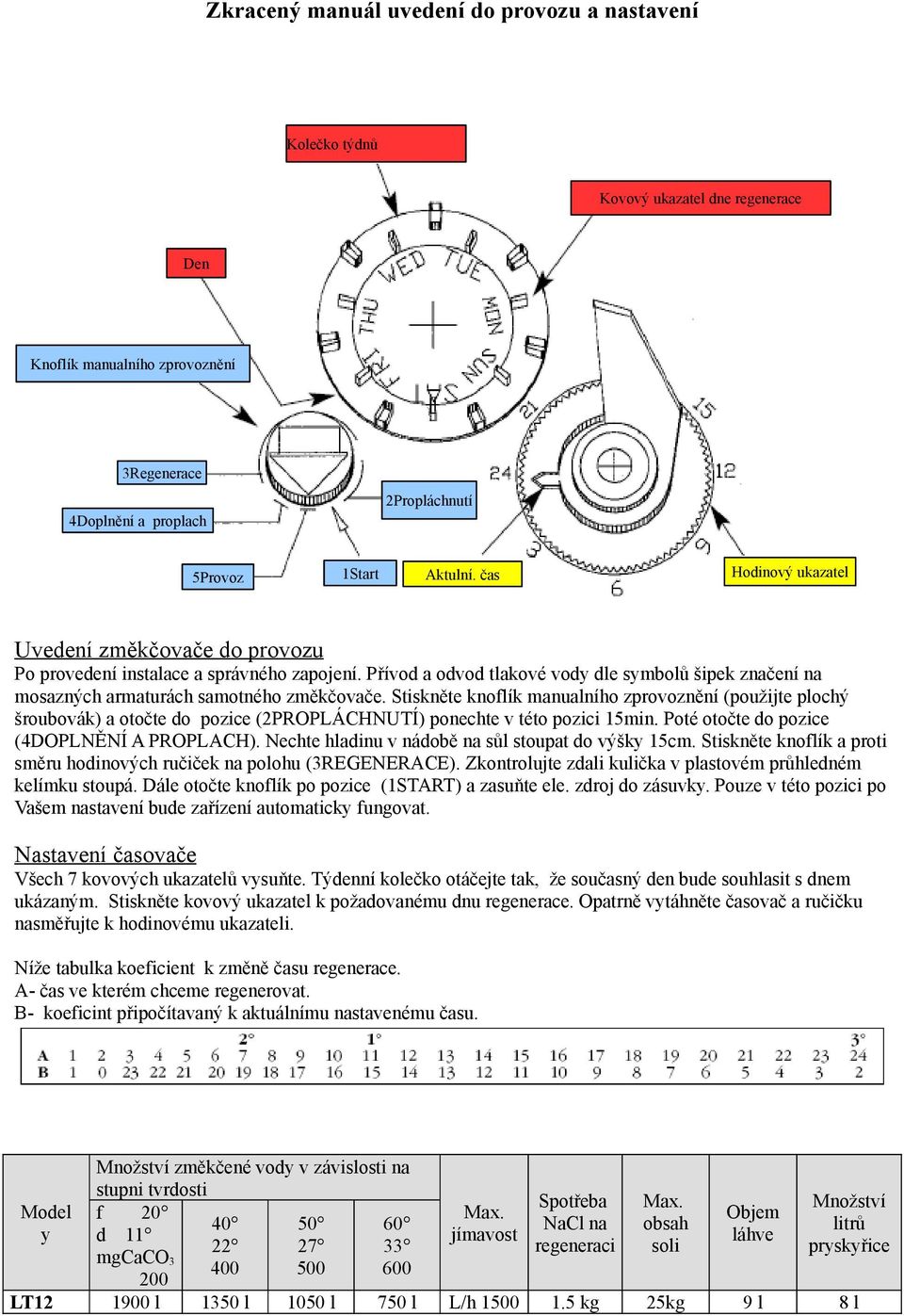

5 Zkracený manuál uvedení do provozu a nastavení Kolečko týdnů Kovový ukazatel dne regenerace Den Knoflík manualního zprovoznění 3Regenerace 4Doplnění a proplach 2Propláchnutí 5Provoz 1Start Aktulní. čas Hodinový ukazatel Uvedení změkčovače do provozu Po provedení instalace a správného zapojení. Přívod a odvod tlakové vody dle symbolů šipek značení na mosazných armaturách samotného změkčovače. Stiskněte knoflík manualního zprovoznění (použijte plochý šroubovák) a otočte do pozice (2PROPLÁCHNUTÍ) ponechte v této pozici 15min. Poté otočte do pozice (4DOPLNĚNÍ A PROPLACH). Nechte hladinu v nádobě na sůl stoupat do výšky 15cm. Stiskněte knoflík a proti směru hodinových ručiček na polohu (3REGENERACE). Zkontrolujte zdali kulička v plastovém průhledném kelímku stoupá. Dále otočte knoflík po pozice (1START) a zasuňte ele. zdroj do zásuvky. Pouze v této pozici po Vašem nastavení bude zařízení automaticky fungovat. Nastavení časovače Všech 7 kovových ukazatelů vysuňte. Týdenní kolečko otáčejte tak, že současný den bude souhlasit s dnem ukázaným. Stiskněte kovový ukazatel k požadovanému dnu regenerace. Opatrně vytáhněte časovač a ručičku nasměřujte k hodinovému ukazateli. Níže tabulka koeficient k změně času regenerace. A- čas ve kterém chceme regenerovat. B- koeficint připočítavaný k aktuálnímu nastavenému času. Model y Množství změkčené vody v závislosti na stupni tvrdosti f 20 d 11 mgcaco Max. jímavost Spotřeba NaCl na regeneraci Max. obsah soli Objem láhve Množství litrů pryskyřice LT l 1350 l 1050 l 750 l L/h kg 25kg 9 l 8 l

6 Mixér solného roztoku Legenda: A Vývod B Odpad C Vstup uvedeno v coulech

7 Obr. 9 Legenda-Ventily: 1. Čištění 2. Zpětné čištění 3. By-Pass 4. Vývod 5. Vstup 6. Solný nálev

8 7. ŘEŠENÍ PROBLÉMŮ Zkušenost nám ukázala, že 90% všech provozních poruch změkčovače byla způsobeny špatnou instalací odtokové trubky. Z tohoto důvodu výrobce doporučuje, použít tvrdou trubku s vnitřním průměrem min. 8 mm. Také doporučujeme umístit před změkčovač mechanický filtr, který by eliminoval eventuální substance, jako např. hlína, které se naplaví vodou do vstupu změkčovače. PROBLÉM PŘÍČINA OPATŘENÍ Přerušené elektrické napájení Chybějící motor časovače Ventil neregeneruje pravidelně Nenaprogramované týdenní kolečko Ventil regeneruje ve špatnou hodinu Scházející nasávání solného nálevu Automatický změkčovač vody LT12 Chybné naprogramování časovače Zapojit Nahradit Naprogramovat Přezkoušet správné nastavení času Zajistit min. 2 bar Nedostatečný provozní tlak Zajistit volný odtok Ucpané potrubí odtoku Vyčistit injektor 8F a 28F Ucpaný injektor (Obr. 9) Ucpaný vstupní ventil ve volném nastavení Vstupní ventil ošetřit manuálně pomocí šroubováku (Obr. 10) Kuličky (Obr. 3) v kelímku se příliš brzy zablokovaly Přezkoušet, zda drží spojení mezi kelímkem a solným nálevem Návod k použití a pokyny ke změkčovači vody č e s k y Nádrž solného nálevu je přeplněná Změkčovač spotřebuje víc nebo méně soli, než se předpokládá Přerušované nebo nepravidelné nasávání solného nálevu Voda není ani po regeneraci změkčená Ventil solného nálevu nepřiléhá Příliš silný průtok vody při regeneraci solného nálevu Nasávání vzduchu ve spojovací trubce solné nádrže Chyba v nastavení Nastaveno příliš mnoho nebo málo dní k regeneraci Nedostatečný podávací tlak Špinavý nebo chybějící injektor Odtok není úplně volný Změkčovač neregeneroval Chybějící sůl v solném nálevu Mixér je příliš rozevřen Pomocí šroubováku odstranit případné nečistoty (Obr. 10) Redukovat ocejchovanou hodnotu nastavení solného nálevu (Obr. 9) Přezkoušet, zda drží spojení mezi kelímkem a solným nálevem Opakovat nastavení 1F Přezkoušet kovový ukazovatel v nastavení časovače Zajistit min. 2 bar Vyčistit, příp. nahradit součásti 8F a 28F (Obr. 9) Zajistit průchozí odtokovou trubku Přezkoušet případné napětí Zkontrolovat naprogramování časovače Naplnit solný nálev Přezkoušet správnou velikost štěrbiny mixéru (Obr. 8 VI)

9 UPOZORNĚNÍ: Tento manuál je nedílnou součástí výrobku a musí se předložit instalatérovi, který ji předá spotřebiteli poté, co vyplní následující formulář: KONTROLU VYKONAL: DATUM POSLEDNÍ KONTROLY:

10 Automatický změkčovač vody LT12 č e s k y Charakteristika ztráty hydrodynamického tlaku
