1 Zařízení pro změkčování vody Brilon EA úprava vody

2 úprava vody Brilon CZ a. s., Do Čertous 10/D2, Praha 9 úprava vody Brilon CZ a. s. Do Čertous 10/D Praha 9 - Horní Počernice Tel.: strana 2

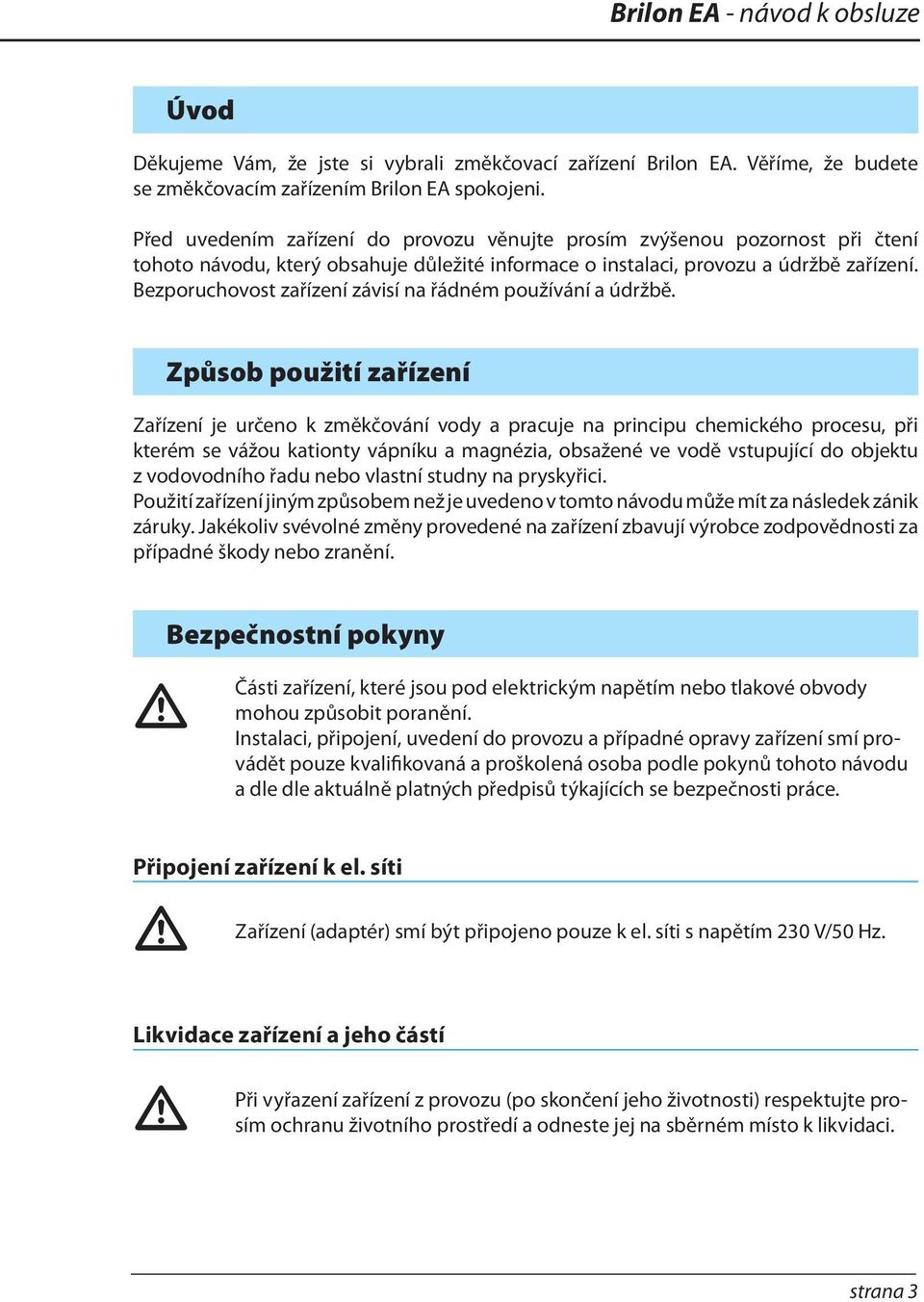

3 Brilon EA - návod k obsluze Úvod Děkujeme Vám, že jste si vybrali změkčovací zařízení Brilon EA. Věříme, že budete se změkčovacím zařízením Brilon EA spokojeni. Před uvedením zařízení do provozu věnujte prosím zvýšenou pozornost při čtení tohoto návodu, který obsahuje důležité informace o instalaci, provozu a údržbě zařízení. Bezporuchovost zařízení závisí na řádném používání a údržbě. Způsob použití zařízení Zařízení je určeno k změkčování vody a pracuje na principu chemického procesu, při kterém se vážou kationty vápníku a magnézia, obsažené ve vodě vstupující do objektu z vodovodního řadu nebo vlastní studny na pryskyřici. Použití zařízení jiným způsobem než je uvedeno v tomto návodu může mít za následek zánik záruky. Jakékoliv svévolné změny provedené na zařízení zbavují výrobce zodpovědnosti za případné škody nebo zranění. Bezpečnostní pokyny Části zařízení, které jsou pod elektrickým napětím nebo tlakové obvody mohou způsobit poranění. Instalaci, připojení, uvedení do provozu a případné opravy zařízení smí provádět pouze kvalifikovaná a proškolená osoba podle pokynů tohoto návodu a dle dle aktuálně platných předpisů týkajících se bezpečnosti práce. Připojení zařízení k el. síti Zařízení (adaptér) smí být připojeno pouze k el. síti s napětím 230 V/50 Hz. Likvidace zařízení a jeho částí Při vyřazení zařízení z provozu (po skončení jeho životnosti) respektujte prosím ochranu životního prostředí a odneste jej na sběrném místo k likvidaci. strana 3

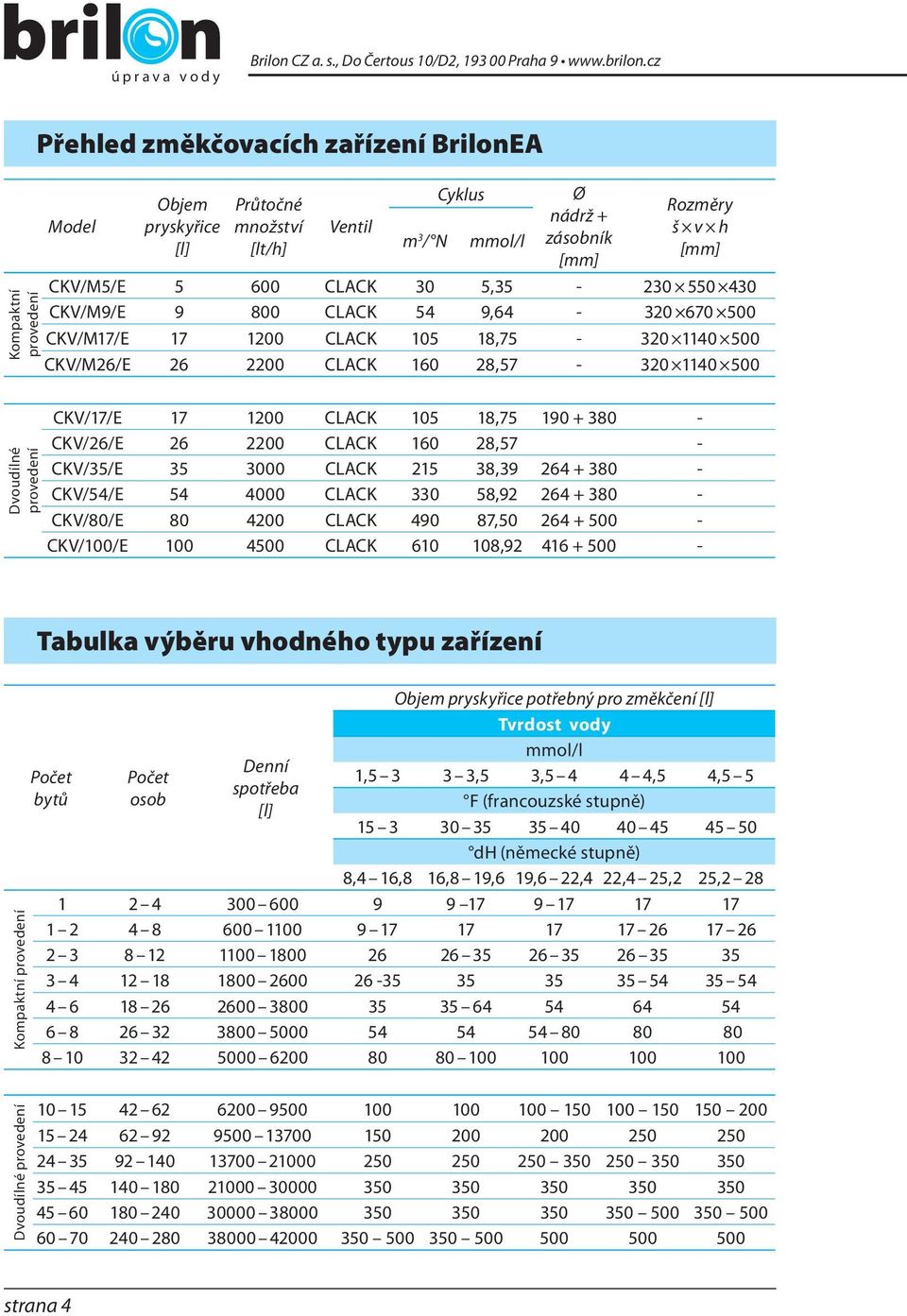

4 úprava vody Brilon CZ a. s., Do Čertous 10/D2, Praha 9 Kompaktní provedení Přehled změkčovacích zařízení BrilonEA Model Objem pryskyřice [l] Průtočné množství [lt/h] Ventil m 3 / N Cyklus mmol/l Ø nádrž + zásobník [mm] Rozměry š v h [mm] CKV/M5/E CLACK 30 5, CKV/M9/E CLACK 54 9, CKV/M17/E CLACK , CKV/M26/E CLACK , Dvoudílné provedení CKV/17/E CLACK , CKV/26/E CLACK ,57 - CKV/35/E CLACK , CKV/54/E CLACK , CKV/80/E CLACK , CKV/100/E CLACK , Tabulka výběru vhodného typu zařízení Kompaktní provedení Počet bytů Počet osob Denní spotřeba [l] Objem pryskyřice potřebný pro změkčení [l] Tvrdost vody mmol/l 1, ,5 3, ,5 4,5 5 F (francouzské stupně) dh (německé stupně) 8,4 16,8 16,8 19,6 19,6 22,4 22,4 25,2 25, Dvoudílné provedení strana 4

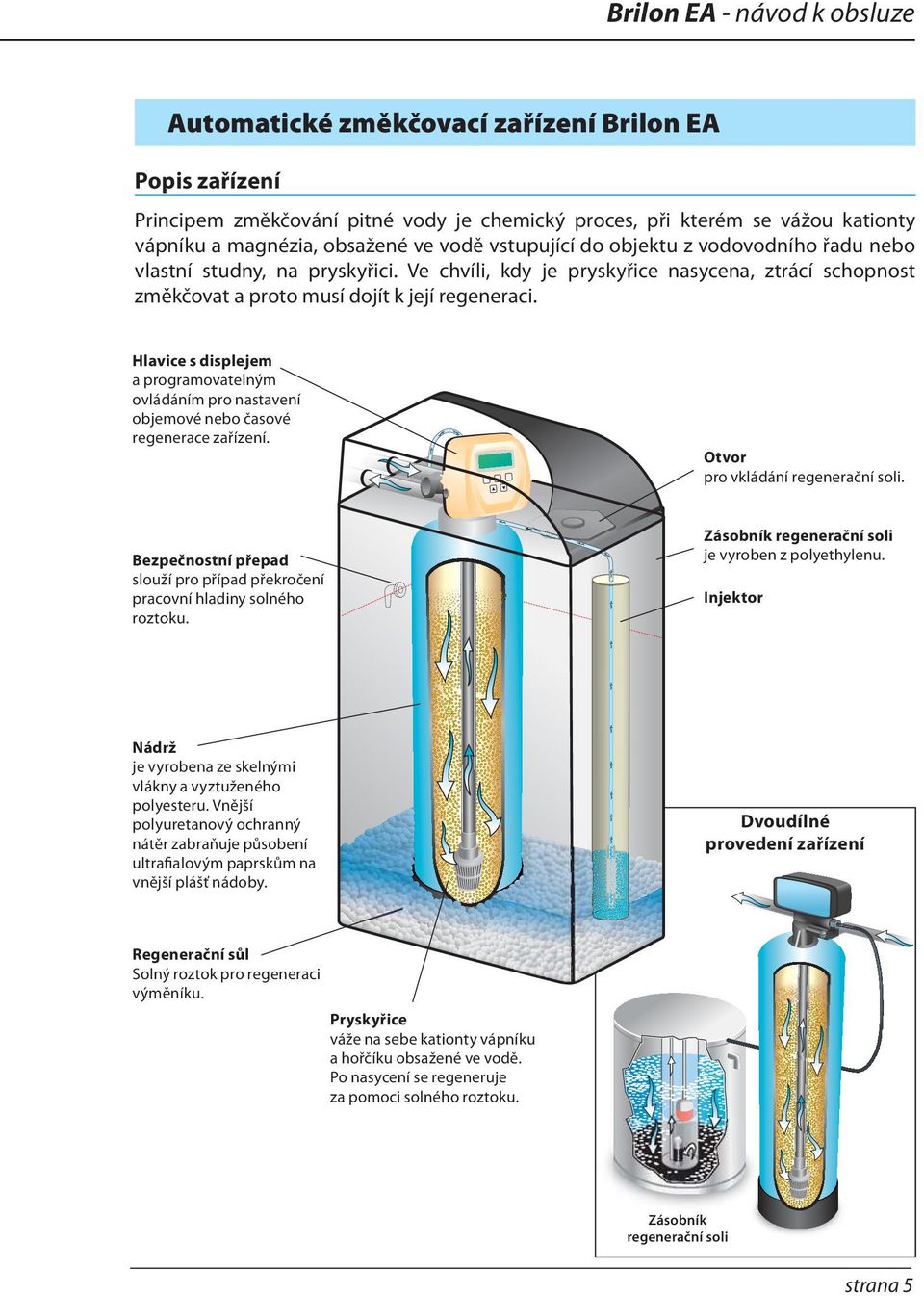

5 Brilon EA - návod k obsluze Automatické změkčovací zařízení Brilon EA Popis zařízení Principem změkčování pitné vody je chemický proces, při kterém se vážou kationty vápníku a magnézia, obsažené ve vodě vstupující do objektu z vodovodního řadu nebo vlastní studny, na pryskyřici. Ve chvíli, kdy je pryskyřice nasycena, ztrácí schopnost změkčovat a proto musí dojít k její regeneraci. Hlavice s displejem a programovatelným ovládáním pro nastavení objemové nebo časové regenerace zařízení. Otvor pro vkládání regenerační soli. Zásobník regenerační soli je vyroben z polyethylenu. Bezpečnostní přepad slouží pro případ překročení pracovní hladiny solného roztoku. Injektor Nádrž je vyrobena ze skelnými vlákny a vyztuženého polyesteru. Vnější polyuretanový ochranný nátěr zabraňuje působení ultrafialovým paprskům na vnější plášť nádoby. Dvoudílné provedení zařízení Regenerační sůl Solný roztok pro regeneraci výměníku. Pryskyřice váže na sebe kationty vápníku a hořčíku obsažené ve vodě. Po nasycení se regeneruje za pomoci solného roztoku. Zásobník regenerační soli strana 5

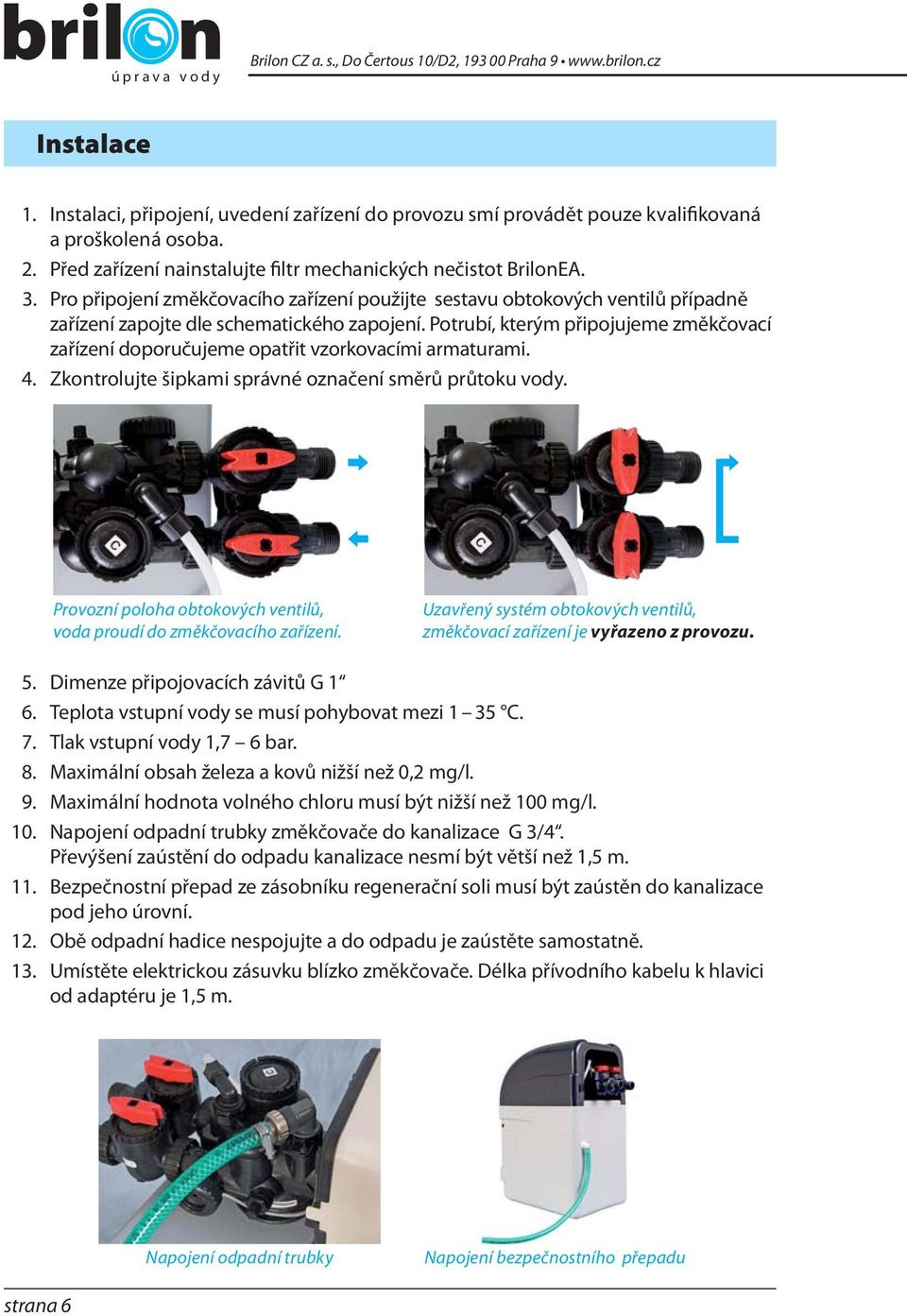

6 úprava vody Brilon CZ a. s., Do Čertous 10/D2, Praha 9 Instalace 1. Instalaci, připojení, uvedení zařízení do provozu smí provádět pouze kvalifikovaná a proškolená osoba. 2. Před zařízení nainstalujte filtr mechanických nečistot BrilonEA. 3. Pro připojení změkčovacího zařízení použijte sestavu obtokových ventilů případně zařízení zapojte dle schematického zapojení. Potrubí, kterým připojujeme změkčovací zařízení doporučujeme opatřit vzorkovacími armaturami. 4. Zkontrolujte šipkami správné označení směrů průtoku vody. Provozní poloha obtokových ventilů, voda proudí do změkčovacího zařízení. Uzavřený systém obtokových ventilů, změkčovací zařízení je vyřazeno z provozu. 5. Dimenze připojovacích závitů G 1 6. Teplota vstupní vody se musí pohybovat mezi 1 35 C. 7. Tlak vstupní vody 1,7 6 bar. 8. Maximální obsah železa a kovů nižší než 0,2 mg/l. 9. Maximální hodnota volného chloru musí být nižší než 100 mg/l. 10. Napojení odpadní trubky změkčovače do kanalizace G 3/4. Převýšení zaústění do odpadu kanalizace nesmí být větší než 1,5 m. 11. Bezpečnostní přepad ze zásobníku regenerační soli musí být zaústěn do kanalizace pod jeho úrovní. 12. Obě odpadní hadice nespojujte a do odpadu je zaústěte samostatně. 13. Umístěte elektrickou zásuvku blízko změkčovače. Délka přívodního kabelu k hlavici od adaptéru je 1,5 m. Napojení odpadní trubky Napojení bezpečnostního přepadu strana 6

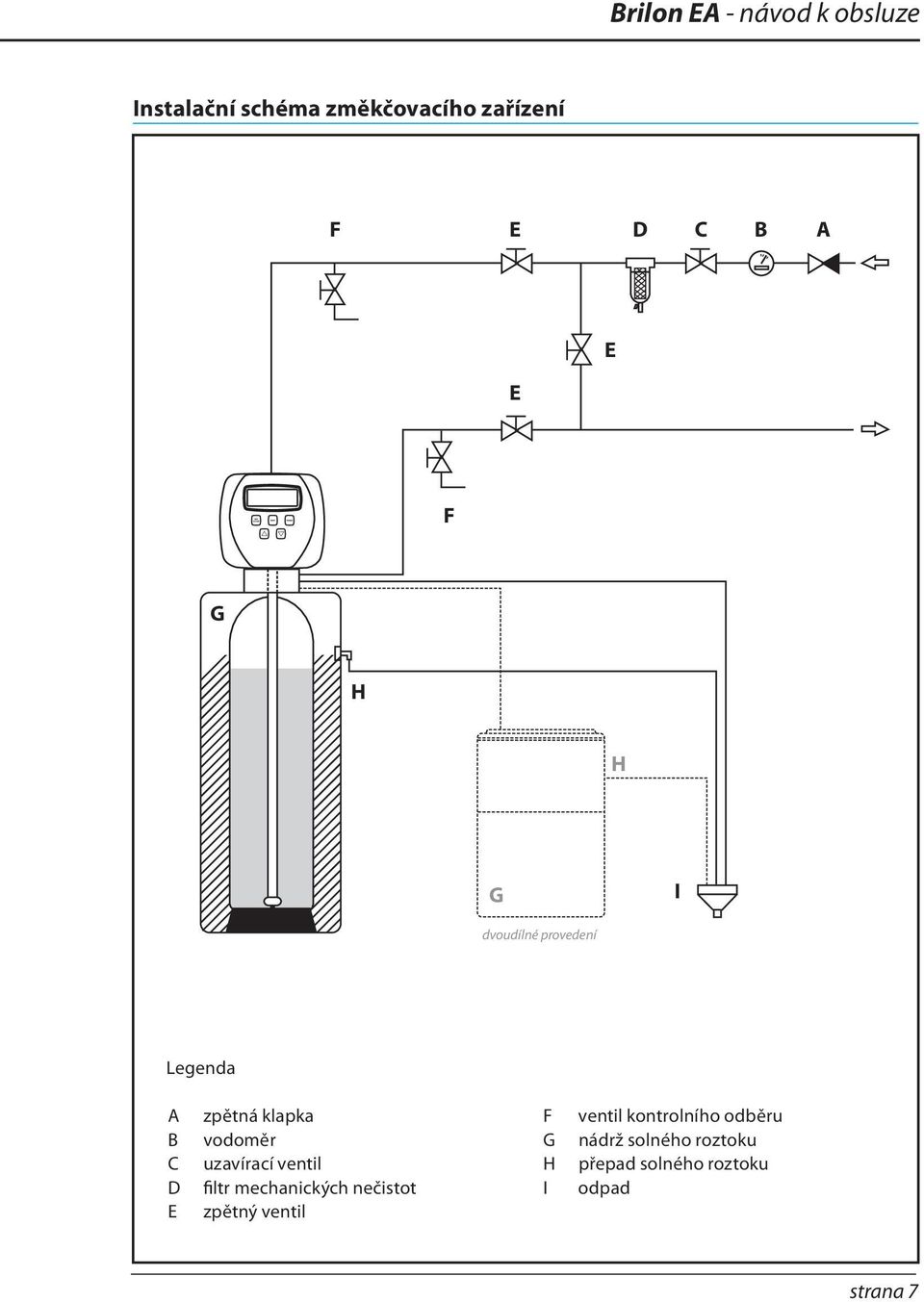

7 Brilon EA - návod k obsluze Instalační schéma změkčovacího zařízení F E D C B A E E F G H H G I dvoudílné provedení Legenda A B C D E zpětná klapka vodoměr uzavírací ventil filtr mechanických nečistot zpětný ventil F G H I ventil kontrolního odběru nádrž solného roztoku přepad solného roztoku odpad strana 7

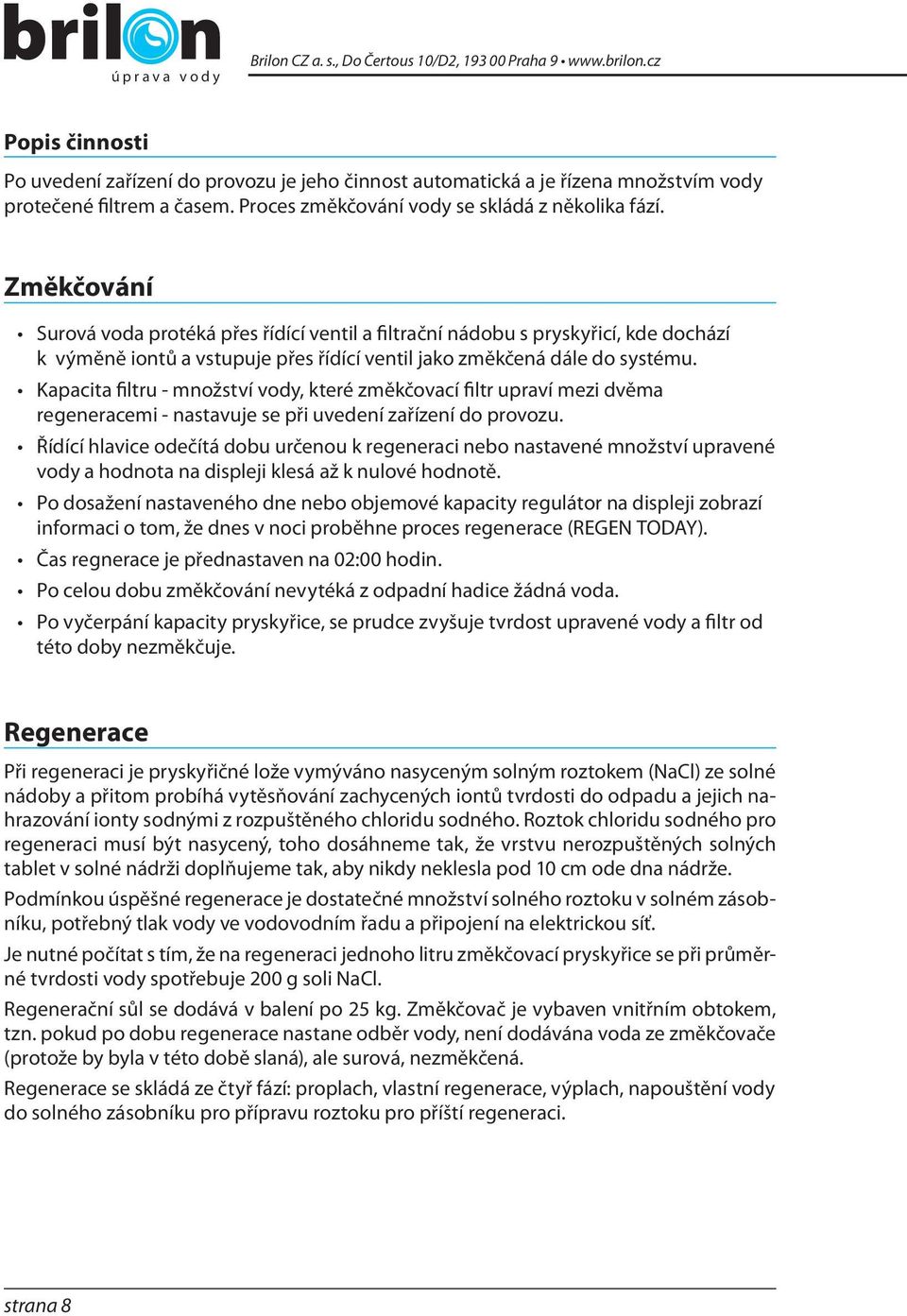

8 úprava vody Brilon CZ a. s., Do Čertous 10/D2, Praha 9 Popis činnosti Po uvedení zařízení do provozu je jeho činnost automatická a je řízena množstvím vody protečené filtrem a časem. Proces změkčování vody se skládá z několika fází. Změkčování Surová voda protéká přes řídící ventil a filtrační nádobu s pryskyřicí, kde dochází k výměně iontů a vstupuje přes řídící ventil jako změkčená dále do systému. Kapacita filtru - množství vody, které změkčovací filtr upraví mezi dvěma regeneracemi - nastavuje se při uvedení zařízení do provozu. Řídící hlavice odečítá dobu určenou k regeneraci nebo nastavené množství upravené vody a hodnota na displeji klesá až k nulové hodnotě. Po dosažení nastaveného dne nebo objemové kapacity regulátor na displeji zobrazí informaci o tom, že dnes v noci proběhne proces regenerace ( TODAY). Čas regnerace je přednastaven na 02:00 hodin. Po celou dobu změkčování nevytéká z odpadní hadice žádná voda. Po vyčerpání kapacity pryskyřice, se prudce zvyšuje tvrdost upravené vody a filtr od této doby nezměkčuje. Regenerace Při regeneraci je pryskyřičné lože vymýváno nasyceným solným roztokem (NaCl) ze solné nádoby a přitom probíhá vytěsňování zachycených iontů tvrdosti do odpadu a jejich nahrazování ionty sodnými z rozpuštěného chloridu sodného. Roztok chloridu sodného pro regeneraci musí být nasycený, toho dosáhneme tak, že vrstvu nerozpuštěných solných tablet v solné nádrži doplňujeme tak, aby nikdy neklesla pod 10 cm ode dna nádrže. Podmínkou úspěšné regenerace je dostatečné množství solného roztoku v solném zásobníku, potřebný tlak vody ve vodovodním řadu a připojení na elektrickou síť. Je nutné počítat s tím, že na regeneraci jednoho litru změkčovací pryskyřice se při průměrné tvrdosti vody spotřebuje 200 g soli NaCl. Regenerační sůl se dodává v balení po 25 kg. Změkčovač je vybaven vnitřním obtokem, tzn. pokud po dobu regenerace nastane odběr vody, není dodávána voda ze změkčovače (protože by byla v této době slaná), ale surová, nezměkčená. Regenerace se skládá ze čtyř fází: proplach, vlastní regenerace, výplach, napouštění vody do solného zásobníku pro přípravu roztoku pro příští regeneraci. strana 8

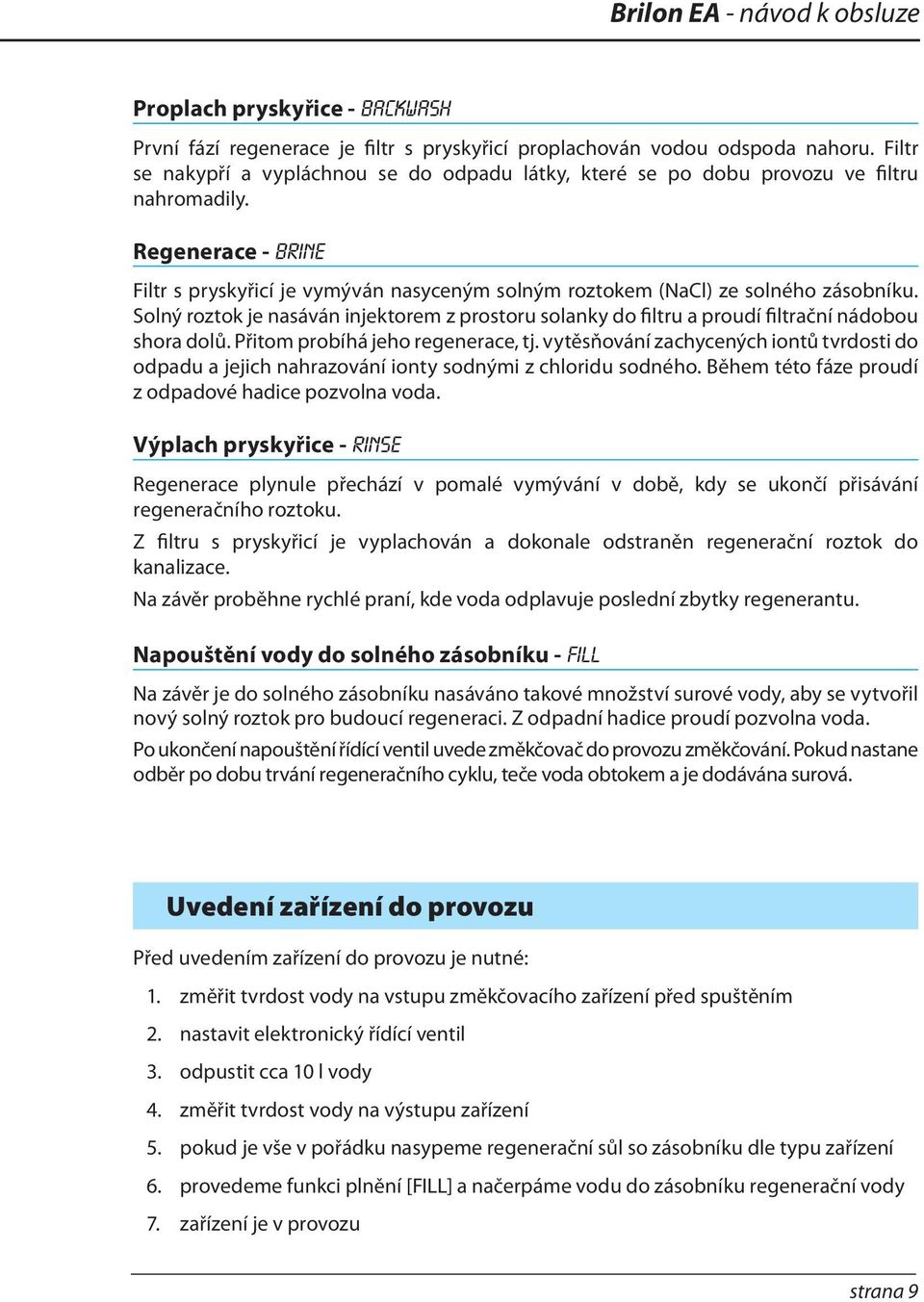

9 Brilon EA - návod k obsluze Proplach pryskyřice - Backwash První fází regenerace je filtr s pryskyřicí proplachován vodou odspoda nahoru. Filtr se nakypří a vypláchnou se do odpadu látky, které se po dobu provozu ve filtru nahromadily. Regenerace - Brine Filtr s pryskyřicí je vymýván nasyceným solným roztokem (NaCl) ze solného zásobníku. Solný roztok je nasáván injektorem z prostoru solanky do filtru a proudí filtrační nádobou shora dolů. Přitom probíhá jeho regenerace, tj. vytěsňování zachycených iontů tvrdosti do odpadu a jejich nahrazování ionty sodnými z chloridu sodného. Během této fáze proudí z odpadové hadice pozvolna voda. Výplach pryskyřice - Rinse Regenerace plynule přechází v pomalé vymývání v době, kdy se ukončí přisávání regeneračního roztoku. Z filtru s pryskyřicí je vyplachován a dokonale odstraněn regenerační roztok do kanalizace. Na závěr proběhne rychlé praní, kde voda odplavuje poslední zbytky regenerantu. Napouštění vody do solného zásobníku - Fill Na závěr je do solného zásobníku nasáváno takové množství surové vody, aby se vytvořil nový solný roztok pro budoucí regeneraci. Z odpadní hadice proudí pozvolna voda. Po ukončení napouštění řídící ventil uvede změkčovač do provozu změkčování. Pokud nastane odběr po dobu trvání regeneračního cyklu, teče voda obtokem a je dodávána surová. Uvedení zařízení do provozu Před uvedením zařízení do provozu je nutné: změřit tvrdost vody na vstupu změkčovacího zařízení před spuštěním nastavit elektronický řídící ventil odpustit cca 10 l vody změřit tvrdost vody na výstupu zařízení pokud je vše v pořádku nasypeme regenerační sůl so zásobníku dle typu zařízení provedeme funkci plnění [FILL] a načerpáme vodu do zásobníku regenerační vody zařízení je v provozu strana 9

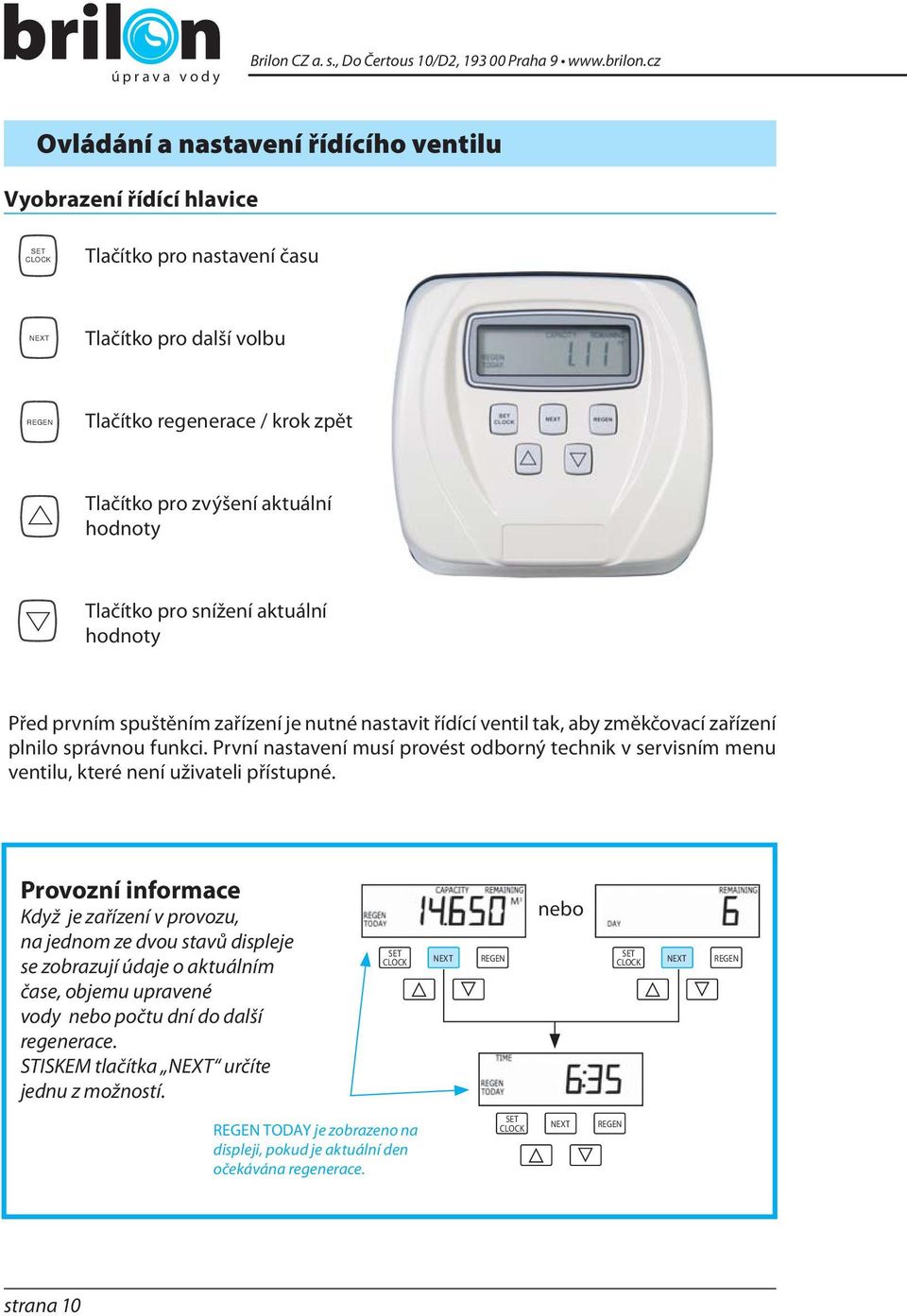

10 úprava vody Brilon CZ a. s., Do Čertous 10/D2, Praha 9 Ovládání a nastavení řídícího ventilu Vyobrazení řídící hlavice Tlačítko pro nastavení času Tlačítko pro další volbu Tlačítko regenerace / krok zpět Tlačítko pro zvýšení aktuální hodnoty Tlačítko pro snížení aktuální hodnoty Před prvním spuštěním zařízení je nutné nastavit řídící ventil tak, aby změkčovací zařízení plnilo správnou funkci. První nastavení musí provést odborný technik v servisním menu ventilu, které není uživateli přístupné. Provozní informace Když je zařízení v provozu, na jednom ze dvou stavů displeje se zobrazují údaje o aktuálním čase, objemu upravené vody nebo počtu dní do další regenerace. STISKEM tlačítka určíte jednu z možností. nebo TODAY je zobrazeno na displeji, pokud je aktuální den očekávána regenerace. strana 10

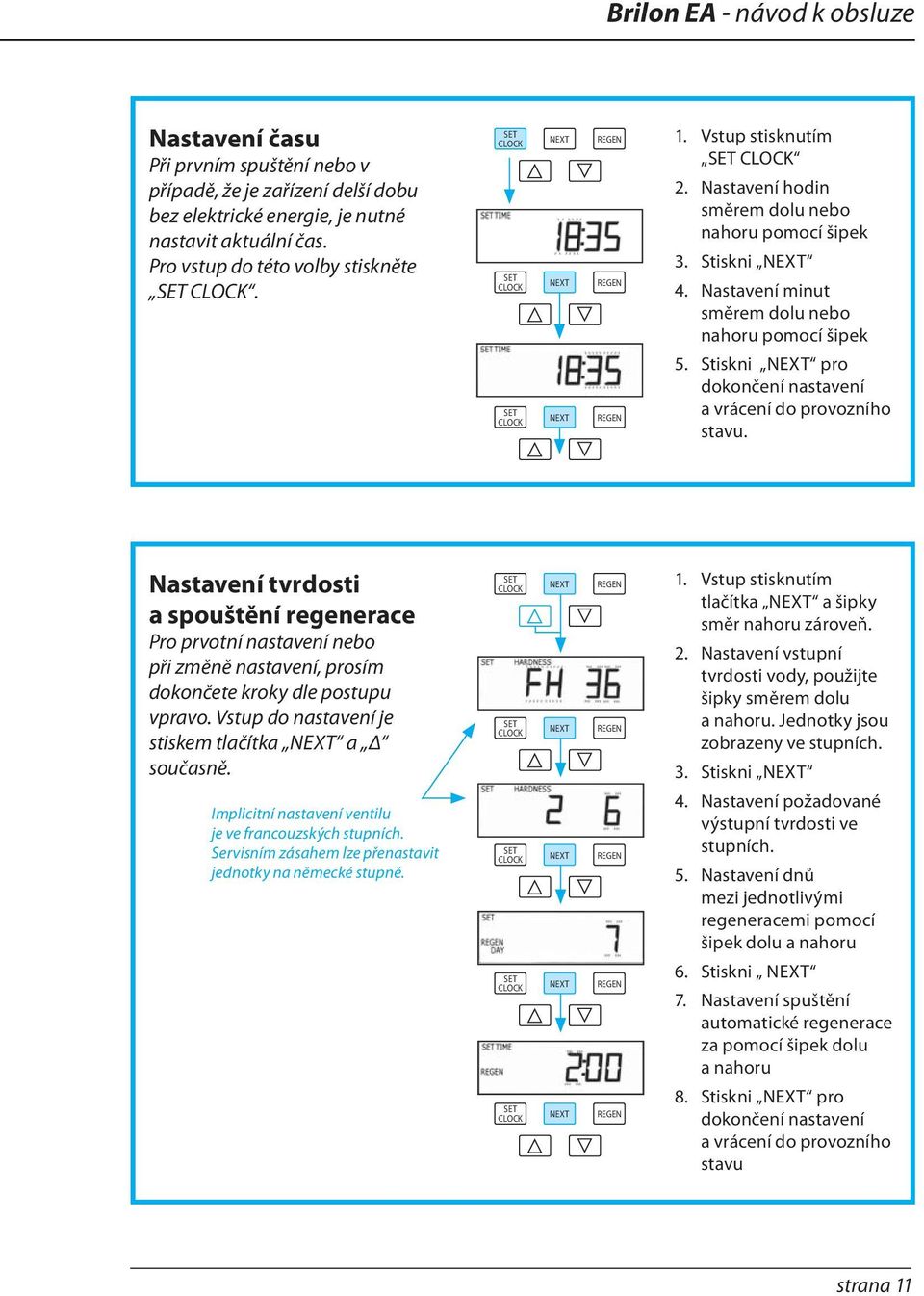

11 Brilon EA - návod k obsluze Nastavení času Při prvním spuštění nebo v případě, že je zařízení delší dobu bez elektrické energie, je nutné nastavit aktuální čas. Pro vstup do této volby stiskněte. 1. Vstup stisknutím 2. Nastavení hodin směrem dolu nebo nahoru pomocí šipek 3. Stiskni 4. Nastavení minut směrem dolu nebo nahoru pomocí šipek 5. Stiskni pro dokončení nastavení a vrácení do provozního stavu. Nastavení tvrdosti a spouštění regenerace Pro prvotní nastavení nebo při změně nastavení, prosím dokončete kroky dle postupu vpravo. Vstup do nastavení je stiskem tlačítka a Δ současně. Implicitní nastavení ventilu je ve francouzských stupních. Servisním zásahem lze přenastavit jednotky na německé stupně. 1. Vstup stisknutím tlačítka a šipky směr nahoru zároveň. 2. Nastavení vstupní tvrdosti vody, použijte šipky směrem dolu a nahoru. Jednotky jsou zobrazeny ve stupních. 3. Stiskni 4. Nastavení požadované výstupní tvrdosti ve stupních. 5. Nastavení dnů mezi jednotlivými regeneracemi pomocí šipek dolu a nahoru 6. Stiskni 7. Nastavení spuštění automatické regenerace za pomocí šipek dolu a nahoru 8. Stiskni pro dokončení nastavení a vrácení do provozního stavu strana 11

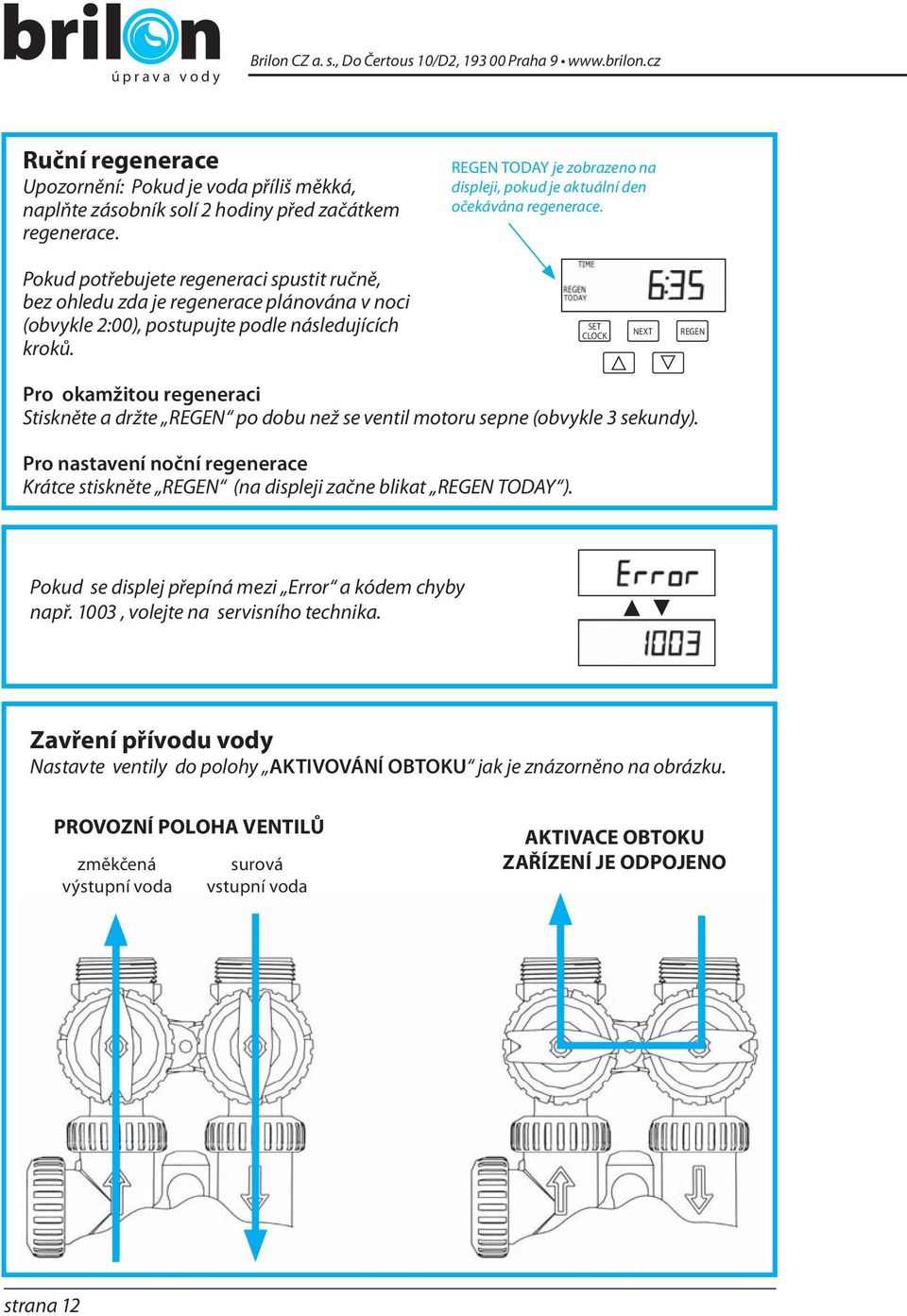

12 úprava vody Brilon CZ a. s., Do Čertous 10/D2, Praha 9 Ruční regenerace Upozornění: Pokud je voda příliš měkká, naplňte zásobník solí 2 hodiny před začátkem regenerace. TODAY je zobrazeno na displeji, pokud je aktuální den očekávána regenerace. Pokud potřebujete regeneraci spustit ručně, bez ohledu zda je regenerace plánována v noci (obvykle 2:00), postupujte podle následujících kroků. Pro okamžitou regeneraci Stiskněte a držte po dobu než se ventil motoru sepne (obvykle 3 sekundy). Pro nastavení noční regenerace Krátce stiskněte (na displeji začne blikat TODAY ). Pokud se displej přepíná mezi Error a kódem chyby např. 1003, volejte na servisního technika. Zavření přívodu vody Nastavte ventily do polohy AKTIVOVÁNÍ OBTOKU jak je znázorněno na obrázku. PROVOZNÍ POLOHA VENTILŮ změkčená výstupní voda surová vstupní voda AKTIVACE OBTOKU ZAŘÍZENÍ JE ODPOJENO strana 12

13 Brilon EA - návod k obsluze strana 13

14 úprava vody Brilon CZ a. s., Do Čertous 10/D2, Praha 9 Záznamy instalace Vyplní servisní technik při instalaci zařízení. Tvrdost vstupní surové vody Tvrdost výstupní změkčené vody Tlak vody Nastavení hodnoty soli Obsah železa Obsah hořčíku ph vody Převod jednotek tvrdosti vody 1 mmol = 10 F = 100 ppm = 5,6 dh strana 14

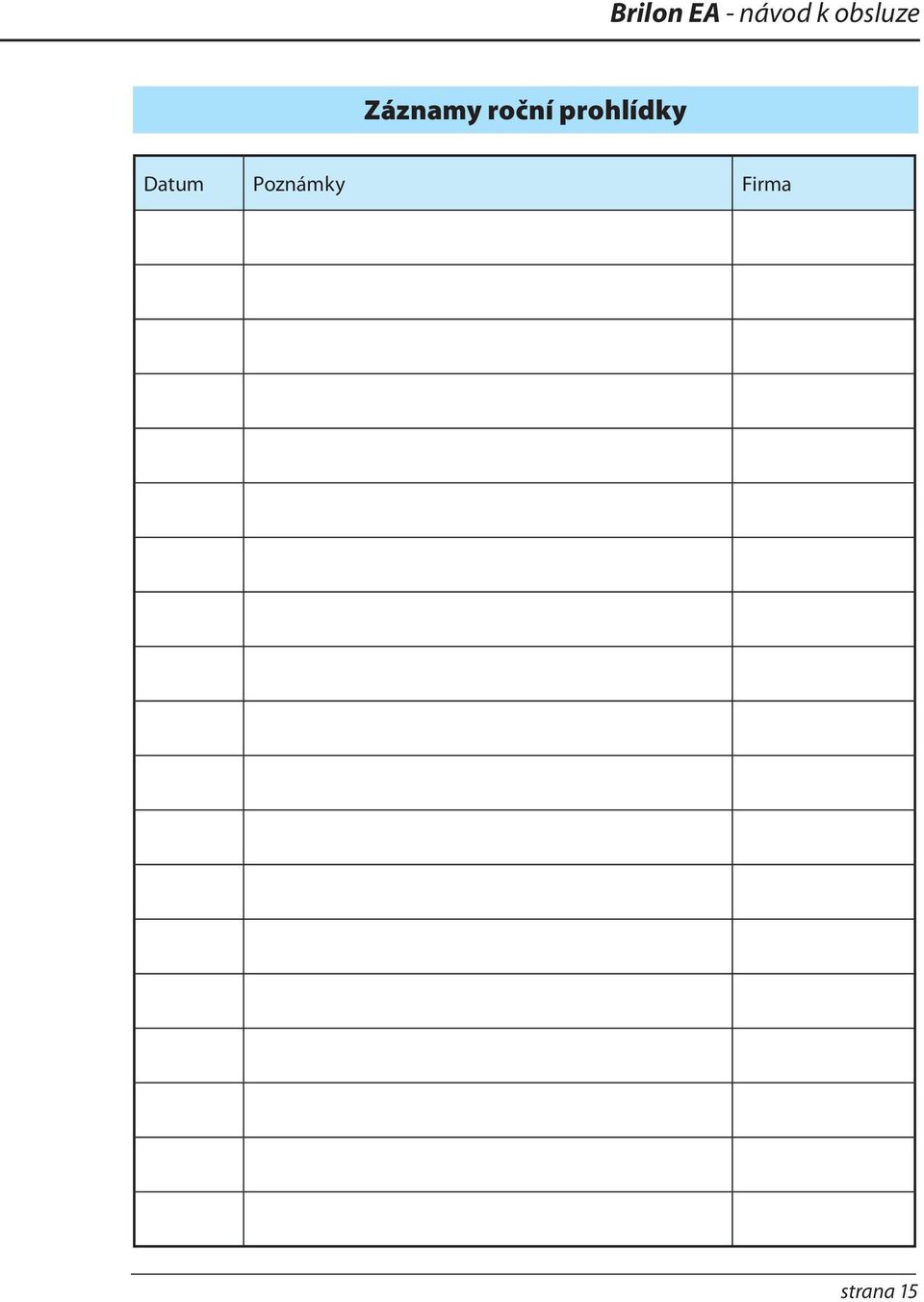

15 Brilon EA - návod k obsluze Záznamy roční prohlídky Datum Poznámky Firma strana 15
