KANALIZAČNÍ SYSTÉMY GEBERIT JASNÁ VOLBA PRO HLADKÝ ODTOK

Transkript

1 KANALIZAČNÍ SYSTÉMY GEBERIT JASNÁ VOLBA PRO HLADKÝ ODTOK

2 SÁZKA NA JISTOTU Do potrubních systémů jsme vložili všechny naše zkušenosti a know-how, a proto se na ně můžete stoprocentně spolehnout, od přípojky k veřejnému vodovodu, přes rozvod vody do všech podlaží a ke všem zařizovacím předmětům až po odvod dešťové a splaškové vody z budovy do veřejné kanalizace. S výrobky Geberit získají vaši zákazníci technologicky moderní a ekologicky šetrné řešení, které splňuje přísné požadavky na hydrauliku proudění, zvukovou izolaci a protipožární ochranu. 2 3

3 GEBERIT SILENT-DB20 GEBERIT SILENT-PP GEBERIT PE GEBERIT SOVENT GEBERIT PLUVIA OBSAH SYSTÉMOVÝ PŘÍSTUP K TECHNOLOGIÍM Všechno do sebe zapadá 6 GEBERIT SOVENT Úsporné odvodnění výškových budov 24 PROTIPOŽÁRNÍ A PROTIHLUKOVÁ IZOLACE Komfort a bezpečí 8 GEBERIT PLUVIA Podtlakové odvodnění střech 26 SLUŽBY NAŠIM ZÁKAZNÍKŮM Silný partner na vaší straně 10 NÁŘADÍ Svařovací nástroje 30 GEBERIT SILENT-DB20 Odhlučněné odpadní potrubí GEBERIT SILENT-PP Tiché hrdlové potrubí GEBERIT PE Nezničitelný v náročném provozu TECHNICKÉ ÚDAJE 32 VÝROBCE GEBERIT 36 S vysokým útlumem hluku Zvukově optimalizované Svařování na tupo Elektrospojka Upínací spojka Zásuvné hrdlo 4 5

4 SYSTÉMOVÉ TECHNOLOGIE GEBERIT VŠECHNO DO SEBE ZAPADÁ Kanalizační systém musí umět víc než jen odvádět vodu alespoň tak to vidíme my. Každý rok vkládáme mnoho energie a know-how do vývoje nových výrobků. To proto, aby naše odpadní systémy držely krok s realitou na stavbě a také se zvyšujícími se nároky na požární odolnost a zvukovou izolaci. Kanalizační systémy připravené na budoucnost Spolehlivě splňují zákonné požadavky na zvukovou izolaci a protipožární normy VŽDY EXISTUJE PROSTOR PRO ZLEPŠENÍ Geberit je lídrem evropského trhu se sanitární technikou. To platí zejména v případě kanalizačních systémů budov. Sotva se najde jiná společnost v tomto odvětví, která investuje každý rok tolik prostředků do průběžné optimalizace stávajících systémů a do vývoje nových technologií a produktů. SPOLEHLIVÝ SYSTÉM Protipožární ochrana a zvuková izolace odvodňovacího systému je vždy jen tak spolehlivá, jak spolehlivá je její nejslabší část. Pokud používáte komponenty od různých výrobců, vystavujete se riziku vzájemně nekompatibilních rozhraní. Obtížnější je pak také vyhovět bezpečnostním normám. Geberit nabízí ucelené systémy se zárukou a potřebnou certifikací, kterou pro váš projekt potřebujete. Svým zákazníkům tak můžete nabídnout ukázkově vysokou míru ochrany proti šíření požáru odpadním potrubím. Díky odborným znalostem Geberit v oblasti zvukové izolace dokážete zrealizovat bezhlučné kanalizační systémy v obytných domech, veřejných budovách, hotelech nebo obchodních centrech. FLEXIBILNÍ SYSTÉMOVÁ ŘEŠENÍ Klíčovou částí kanalizačních systémů jsou odpadní soupravy a zápachové uzávěrky. Společně s potrubními systémy Geberit tvoří sladěný celek s možností jednoduchého napojení k zařizovacím předmětům. Nezáleží na tom, jestli je třeba vytvořit koupelnu se špičkovým designem, bezbariérové řešení nebo je požadována prostorově úsporná instalace Geberit má vždy po ruce správné řešení. INSTALATÉŘI VĚDÍ NEJLÉPE Úspěch výrobku nebo technologie stojí a padá s jeho praktickou užitností na stavbě a jeho ekonomickou výhodností. Proto se při vývoji nových produktů necháváme inspirovat připomínkami a návrhy od instalatérů z celého světa. Výrobky Geberit tedy obsahují i vaše know-how! Bezpečné spoje, odpadní soupravy a zápachové uzávěrky Vhodné řešení pro téměř všechny oblasti použití 6 7

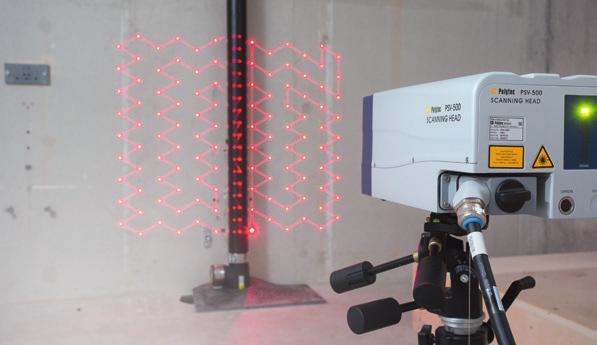

5 PROTIPOŽÁRNÍ OCHRANA, ZVUKOVÁ IZOLACE A HYDRAULIKA KOMFORT A BEZPEČÍ Moderní výstavba klade stále vyšší nároky na stavební technologie, kanalizační systémy nevyjímaje. Abychom mohli nabízet výrobky, které fungují spolehlivě i při vysoké zátěži, vyvíjíme hydraulicky optimalizované, inovativní produkty a řešení, které splňují požadavky na bezpečnou instalaci, ochranu proti požáru, zvukovou izolaci a ekologickou nezávadnost. Pro klidný spánek váš a vašich zákazníků. Hydraulicky optimalizované výrobky se opírají o vlastní výzkum a vývoj Testování zvukové izolace v rámci složitých instalačních systémů Protipožární ochrana pro vysokou úroveň bezpečnosti ZVUKOVÁ IZOLACE Z JEDNOHO ZDROJE Vznik a šíření hluku odtékajících splašků je omezen na minimum nejen díky potrubnímu systému se zvýšeným útlumem hluku. Svou roli zde hraje i inteligentní upevňovací a izolační technologie. Systém doplňují trubkové objímky pro Geberit Silent-db20, zvukově izolační desky Geberit Isol Flex, návleková zvuková izolace z PE a samolepicí těsnicí páska. SPOLEHLIVÁ OCHRANA PROTI ROZŠÍŘENÍ POŽÁRU Šíření požáru budovou umožňují nesprávně nebo nestandardně utěsněné prostupy ve stěnách a stropech a instalační šachty. Protipožární uzávěr 90 Plus EN dokáže v případě požáru bezpečně uzavřít prostup potrubí a zabránit rozšíření kouře, ohně a žáru do dalších místností nebo částí budovy. Uzávěr 90 Plus EN je možné použít pro všechny kanalizační systémy Geberit. DŮKLADNÉ TESTOVÁNÍ A NEUSTÁLÝ VÝVOJ Vedle laboratoří pro sanitární technologie a materiály provozuje Geberit také unikátní laboratoř stavebních technologií a akustiky. Zde jsou posuzovány hydraulické, akustické a statické vlastnosti nejen jednotlivých potrubních úseků, ale celých kanalizačních systémů. Například přenos zvuku potrubím ve vícepodlažním domě zde může být zkoumán v reálných podmínkách. Při testech protipožární ochrany spolupracuje Geberit s externími zkušebními ústavy, kde jsou jak prototypy, tak sériově vyráběné produkty podrobovány skutečným zkouškám ohněm. Při vývoji každého výrobku jsou plně zohledněny odlišnosti předpisů a norem protipožární ochrany platných v různých státech. SLOŽITÉ CHOVÁNÍ PROUDÍCÍ VODY Prázdné zápachové uzávěrky, silně kolísavé hladiny vody ve WC, naddimenzované systémy nebo zbytečné větrací potrubí to všechno mohou být následky chybného projektu nebo instalace, které často vedou ke stížnostem uživatelů a značným vícenákladům. Hydraulicky optimalizované výrobky Geberit, vyvinuté na základě počítačových simulací a laboratorního výzkumu, těmto problémům pomáhají předcházet. Praktická školení projektantů ZTI a instalatérů, která probíhají na zkušebních instalačních věžích Geberit, přispívají ke sdílení odborných znalostí v oboru hydrauliky. PROTIPOŽÁRNÍ OPATŘENÍ PRO RŮZNÉ STAVEBNÍ SITUACE Příklady:: 1 Prostup stropem 2 Šikmý prostup stropem 3 Prostup stěnou 4 Šikmý prostup stěnou 8 9

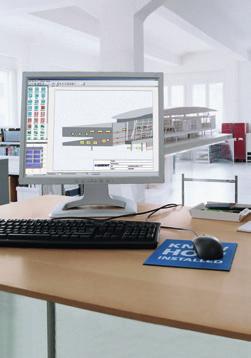

6 SLUŽBY NAŠIM ZÁKAZNÍKŮM SILNÝ PARTNER NA VAŠÍ STRANĚ Kvalita a inovace, stejně jako spolehlivost, partnerství a osobní konzultace, jsou vysoko ceněné benefity. Dokážeme vám poskytnout nejen produkty ve špičkové kvalitě, ale také podporu a poradenství, které k vašemu úspěchu potřebujete. Přijedeme za vámi i na stavbu, pokud budete chtít. OSOBNÍ KONZULTACE A PORADENSTVÍ Rádi vám pomůžeme a poradíme. Techničtí poradci Geberit jsou vám k dispozici na telefonu, nebo se s vámi mohou setkat osobně, třeba přímo na stavbě. Ať už potřebujete jednoduchou technickou informaci nebo delší konzultaci, obraťte se s důvěrou na některého z našich technických poradců. V případě potřeby vám budeme asistovat během celého stavebního projektu. Když něco nepůjde podle plánu, můžete se spolehnout na naši pomoc. ODBORNÍCI VÁM PORADÍ Již léta pomáháme vám, profesionálům ZTI, rozšířit si znalosti ve svém oboru. Dělíme se s vámi o zkušenosti na konferencích, webových seminářích a na stavbách. Věříme, že z takové spolupráce mohou profitovat obě strany. Připravujeme pro vás užitečné tištěné materiály a montážní videa, na kterých se snažíme zodpovědět otázky a nabídnout řešení problémů, na které byste mohli při své práci narazit. DIGITÁLNÍ PODPORA PROJEKTŮ Na začátku úspěšné realizace stojí dobrý projekt. Můžeme vás ve vaší každodenní práci podpořit celou řadou nástrojů, jakým je například výpočtový software Geberit ProPlanner. K dispozici jsou také BIM data pro práci v Autodesk Revit. Foto: Gürum Imrat 10 11

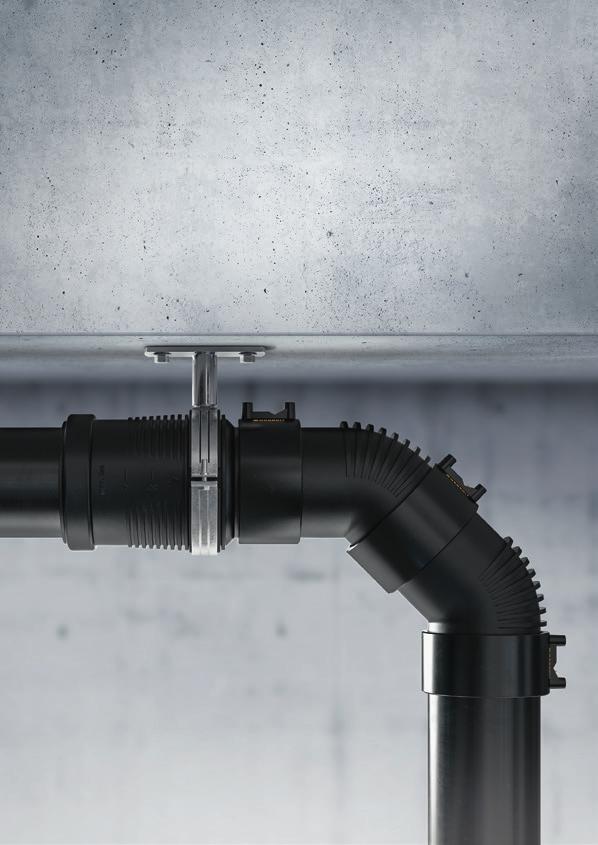

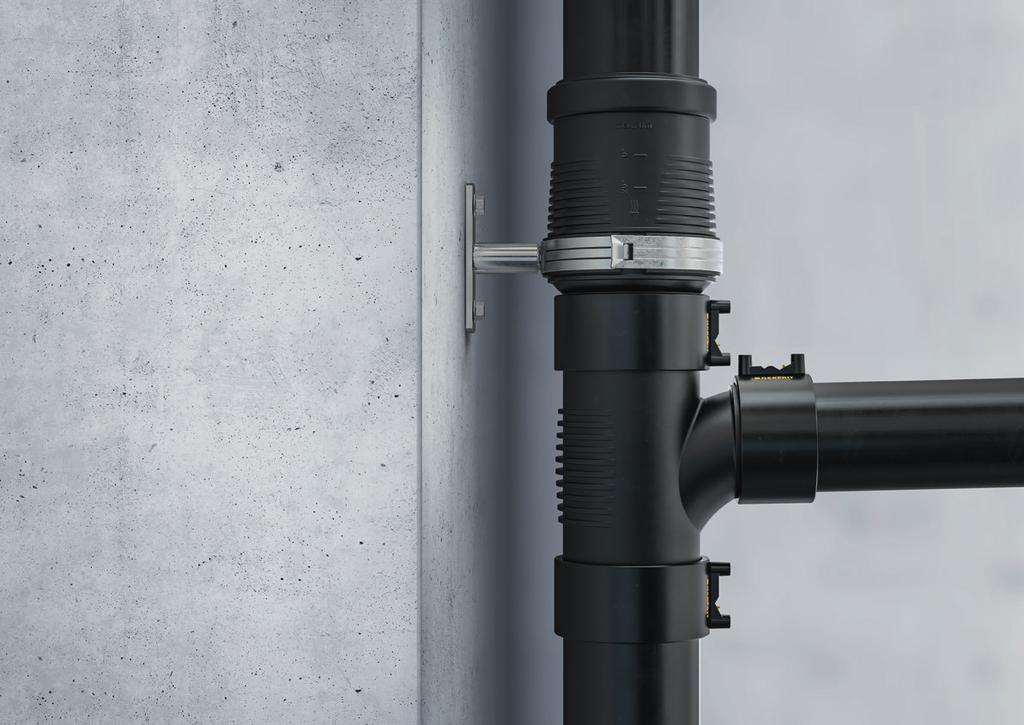

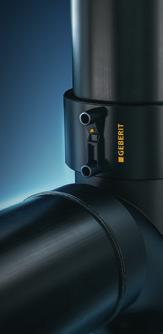

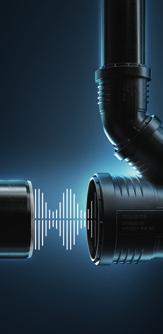

7 GEBERIT SILENT-DB20 Účinná zvuková izolace Vysoká průtočná kapacita Různé možnosti použití ODHLUČNĚNÉ ODPADNÍ POTRUBÍ K dispozici ve všech standardních rozměrech Hluk vycházející z kanalizačního potrubí je vždy nepříjemný ať už se to děje v obytné budově, v hotelu nebo zasedací místnosti. V potrubí Geberit Silent-db20 je vznik nežádoucího hluku minimalizovaný. Zvukově a hydraulicky optimalizované trubky a tvarovky jsou vhodné nejen pro stoupací potrubí, ale také pro podlahové rozvodné potrubí. Dokážou zajistit tiché a efektivní odvodnění v jakékoliv budově. ÚČINNÁ ZVUKOVÁ IZOLACE Vysoká vlastní hmotnost trubek a tvarovek snižuje přirozené vibrace a účinně tlumí hluk. Snížit hlučnost pomáhá rovněž žebrování v nárazových zónách. KOMPAKTNÍ TVAR Hydraulicky optimalizovaná geometrie tvarovek umožňuje menší a levnější dimenzování potrubí při zachování vysoké průtočné kapacity. Užší trubky rovněž uvolňují místo ve stoupacích instalačních šachtách

8 GEBERIT SILENT-DB20 ŘEŠENÍ PRO KAŽDÝ TYP STAVBY S kanalizačním systémem Geberit Silent-db20 lze vyřešit odvodnění prakticky jakékoliv budovy perfektně a bez kompromisů. Geberit Silent-db20 je k dispozici ve všech standardních průměrech trubek od d56 do d160. Sortiment tvarovek a příslušenství pokrývá prakticky jakýkoliv typ aplikace. ODOLNÉ VŮČI UV ZÁŘENÍ Polyethylen (PE) používaný společností Geberit obsahuje speciální přísady, které ho účinně chrání před UV zářením. Trubky Geberit Silent-db20 jsou proto odolné proti povětrnostním vlivům a mohou být po dobu několika měsíců skladovány venku. NÁRAZUVZDORNÉ A OHEBNÉ Trubky Geberit Silent-db20 jsou při běžných pokojových teplotách téměř nezničitelné. Pevný polyethylen (PE) je odolný vůči nárazům i při mrazu do - 20 C. Takto pevné trubky vydrží i drsné zacházení na stavbě. INOVATIVNÍ TVAROVKY Geberit své potrubní systémy průběžně vylepšuje. Pomocí kombinované odbočky pro připojení montážních prvků pro WC a sprchu je například možné snížit výšku podlahy. RYCHLÁ MONTÁŽ Kanalizační systém Geberit Silent-db20 umožňuje efektivní práci na stavbě díky širokému sortimentu tvarovek a nářadí, které úspěšně prošly praktickými zkouškami. Geberit Silent-db20 je také vhodný pro prefabrikaci ve vlastní dílně instalatéra, která se vyplatí zejména při sériové montáži potrubí. SPOJE PRO KAŽDOU SITUACI Trubky lze spojovat třemi různými způsoby - pomocí rychlých elektrospojek, upínacích spojek nebo svařováním na tupo. BEZPEČNÉ SPOJENÍ POMOCÍ PŘECHODEK Geberit nabízí speciální přechodky s upevňovacími drápky z nerezové oceli, které zajišťují trvalé napojení připojovacího potrubí z Geberit PE nebo Geberit Silent-PP na stoupací potrubí z Geberit Silent-db

9 GEBERIT SILENT-PP TICHÉ HRDLOVÉ POTRUBÍ Výkonné, a přesto tiché Hydraulicky optimalizované pro vysokou průtočnou kapacitu Jednoduché hrdlové spoje Hrdlový kanalizační systém Geberit Silent-PP z odolných třívrstvých trubek je ideální pro rychlou a cenově výhodnou instalaci zvukově optimalizovaného stoupacího i připojovacího potrubí ve vícepodlažních obytných domech nebo jako ucelený kanalizační systém v jedno- či dvougeneračních rodinných domech. V kombinaci se systémem Silent-db20 dosahuje velmi dobrých akustických parametrů. ZVUKOVĚ OPTIMALIZOVANÁ KONSTRUKCE Třívrstvé trubky Geberit Silent-PP s příměsí minerálního plniva a hydraulicky optimalizované tvarovky tlumí hluk z protékající odpadní vody. VYSOKÁ KRUHOVÁ PEVNOST A SPOLEHLIVĚ TĚSNÉ MATERIÁLY Vysoká kruhová pevnost trubek Geberit Silent-PP a osvědčené těsnění z EPDM v trubkových hrdlech a tvarovkách zajišťují spolehlivé a trvalé utěsnění kanalizačního systému. Třívrstvá trubka vyztužená minerály 16 17

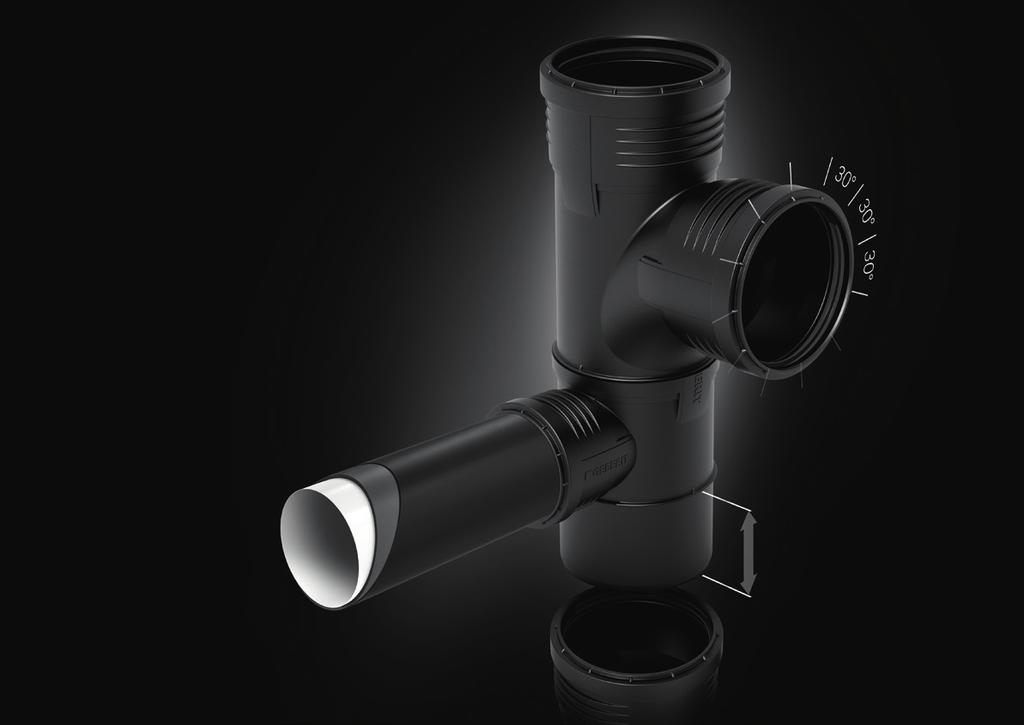

10 GEBERIT SILENT-PP ŠIROKÝ SORTIMENT Systém Geberit Silent-PP obsahuje trubky v sedmi délkách a více než 100 tvarovek. Pro připojení WC a hluboko položených odtoků pro sprchu (např. montážního prvku pro sprchy Geberit) je k dispozici kombinovaná odbočka, pomocí které provedete společnou instalaci WC a sprchy v úrovni podlahy snadněji a efektivněji. NÁRAZUVZDORNÝ ZA NÍZKÝCH TEPLOT Geberit Silent-PP je vyroben z odolného materiálu, který má vysokou rázovou houževnatost i při nízkých teplotách. Proto mohou být trubky a tvarovky bez problémů a bez rizika poškození zpracovávány i při teplotách pod bodem mrazu. NÍZKÁ TEPELNÁ ROZTAŽNOST Nízká roztažnost třívrstvých trubek Geberit Silent-PP umožňuje instalaci celého kanalizačního systému bez použití dilatačních tvarovek. Roztažnost je dostatečně kompenzována v hrdlech. To snižuje náklady a zkracuje dobu potřebnou k montáži. ODOLNÝ PROTI UV ZÁŘENÍ Vysoký podíl černých sazí a kvalitní těsnění z EPDM činí potrubní systém odolný vůči slunečnímu světlu a umožňují venkovní skladování po dobu až dvou let. SYSTÉMOVÁ KOMPATIBILITA Přechodky vytvářejí spolehlivě těsné napojení potrubí Geberit Silent-PP na stoupací potrubí Silent-db20 s vysokým útlumem hluku. SNADNÉ VYROVNÁNÍ Všechny tvarovky kanalizačního systému Geberit Silent-PP jsou opatřeny značkami v intervalech 30, které pomáhají vyrovnat potrubí při zasouvání do hrdel. Tvarovky s vyztuženým žebrováním usnadňují manipulaci. KONTROLOVATELNÁ HLOUBKA ZASUNUTÍ Hloubku zasunutí vymezí doraz, který slouží též jako jednoduchá vizuální kontrola správného zasunutí trubky. To je dodatečný bonus, který zvyšuje bezpečnost a trvalou těsnost ve všech odpadních trubkách

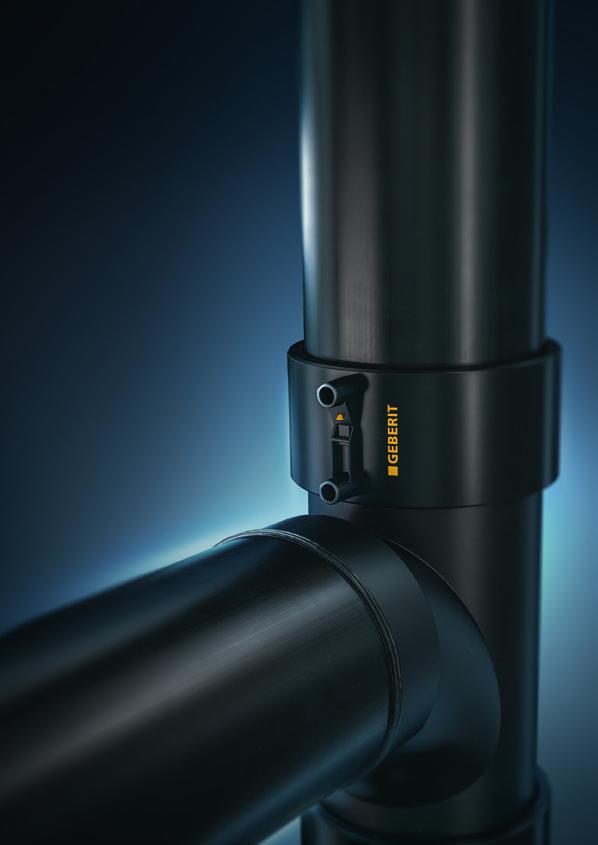

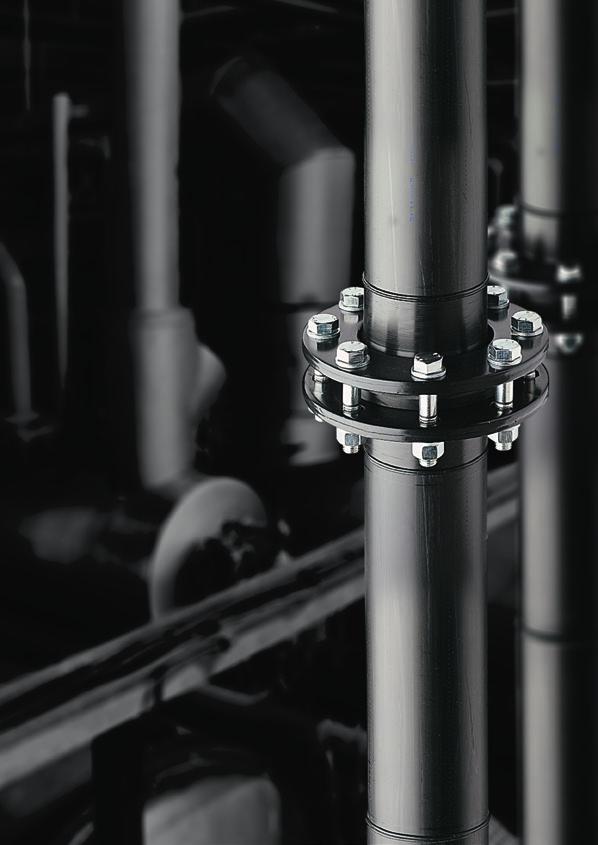

11 GEBERIT PE NEZNIČITELNÝ V NÁROČNÉM PROCESU Široký sortiment a rozsah průměrů Vysoká tepelná a chemická odolnost Pružné a odolné proti nárazu Různé možnosti spojování Šetrné k životnímu prostředí Kanalizační systém Geberit PE odolává teplotám, tlaku i agresivním médiím. Trubky jsou k dispozici ve všech běžných průměrech od d32 do d315 a sortiment tvarovek obsahuje i speciální typy, takže systém pokrývá téměř veškeré možné aplikace. Materiál polyethylen je velmi lehký, ale přesto neuvěřitelně tvrdý. Spoje jsou trvale těsné a vykazují vysokou pevnost v tahu. Systém obsahuje důkladně odzkoušené komponenty a praktické nářadí vhodné pro stavbu i dílnu. ODOLÁVÁ EXTRÉMNÍM TEPLOTÁM Díky vysoké hustotě materiálu je Geberit PE obzvláště houževnatý. Bez problémů vydrží styk s vodou horkou 80 C a krátkodobě a za určitých podmínek i 100 C. Poradí si i s nízkými teplotami proti nárazům je odolný až do -40 C. NÁRAZUVZDORNÝ A OHEBNÝ Trubky a tvarovky vydrží bez poškození nebo trvalých deformací teplotní rázy, stlačování, nárazy nebo tlaky až do 1, 5 bar. Tato odolnost poskytuje zejména během montáže záruku, že potrubí zůstane nepoškozeno bez ohledu na možné mechanické vlivy. IDEÁLNÍ PRO PREFABRIKACI Geberit PE je díky svému spojování napevno obzvláště vhodný pro prefabrikaci, která se vyplácí především při výrobě sériových úseků potrubí. ŠETRNÉ K ŽIVOTNÍMU PROSTŘEDÍ Polyethylen je šetrný k životnímu prostředí a je 100% recyklovatelný. Při správném zpracování nejsou do okolí uvolňovány žádné toxické emise a dokonce ani v případě požáru nevznikají problematické chlorovodíkové plyny

12 GEBERIT PE RŮZNORODÁ ŘEŠENÍ Předností systému Geberit PE je ucelený sortiment zahrnující i speciální tvarovky a příslušenství, díky čemuž je vhodný pro nejrůznější stavební situace. Lze ho mimo jiné použít v průmyslu, obchodech, laboratořích, pro potrubí uložená v zemi a pro odvodnění střech pomocí Geberit Pluvia. ODOLNÝ PROTI CHEMIKÁLIÍM Kanalizační systém Geberit PE je vhodný pro velké množství aplikací v průmyslu a laboratořích. Materiál je odolný vůči většině standardních zásad, kyselin a chemikálií. ODOLNÝ PROTI UV ZÁŘENÍ Polyethylen (PE) používaný společností Geberit obsahuje speciální přísady, které ho účinně chrání před UV zářením. Trubky jsou proto odolné proti povětrnostním vlivům a mohou se skladovat venku. VE STĚNĚ A PODLAZE Mimořádně pevné a odolné potrubí Geberit PE můžete bez obav zalít do betonu nebo položit do země v souladu se statickými a jinými platnými technickými normami. UNIVERZÁLNÍ SPOJE Trubky a tvarovky Geberit PE mohou být spojovány mnoha způsoby. V závislosti na použití lze trubky a tvarovky spojovat svarem na tupo, pomocí elektrospojek, šroubení nebo přírubových spojů. TRVALE TĚSNÉ Svařované spoje trubek Geberit PE zůstávají po mnoho let trvale těsné a nabízejí majitelům budov a instalatérům vysoký stupeň bezpečnosti

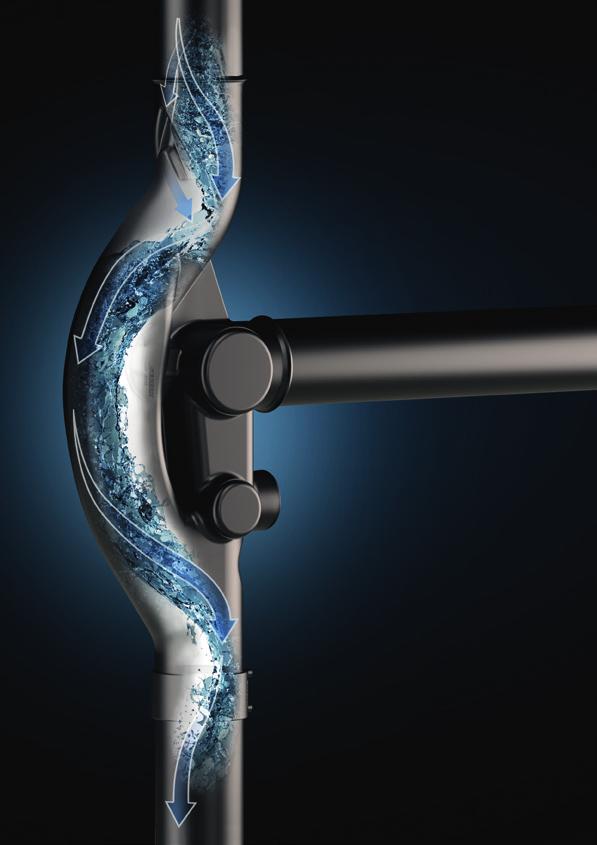

13 GEBERIT SOVENT ÚSPORNÁ KANALIZACE PRO VÝŠKOVÉ BUDOVY Tvarovky Geberit Sovent s hydraulicky optimalizovaným průtokem umožňují výhodnější uspořádání trubek v instalačních šachtách výškových budov. Tvarovka Sovent vytváří ve stoupacím potrubí nepřetržitý sloupec vzduchu, čímž usnadňuje vyrovnávání tlaku a zvyšuje průtočnou rychlost. Geberit Sovent zcela nahrazuje paralelní větrací potrubí. To znamená, že stoupací instalační šachta může být v mnoha případech projektována v menších rozměrech. Odpadá nutnost instalace paralelního větracího potrubí Úspora nákladů a prostoru v šachtě díky menšímu počtu skromněji dimenzovaných trubek Umožňuje použít relativně úzké potrubí DN 110 i ve velmi vysokých budovách Díky patentovanému vedení proudění má v rozměru DN 110 vynikající průtočnou kapacitu 12 l/s Kompatibilní s Geberit PE VÝZVA PRO ODBORNÍKY NA HYDRAULIKU V běžném stoupacím potrubí výškových budov mohou vznikat nežádoucí vedlejší účinky. Rychle se měnící tlak v kanalizačním potrubí může způsobit vysoký podtlak nebo přetlak a vysát či naopak vytlačit vodu ze zápachových uzávěrek. Proto má odpadní systém mnoha výškových budov velkoryse dimenzované svislé odpadní potrubí a na něj v pravidelných intervalech napojené paralelně vedené větrací potrubí. LEVNĚJŠÍ ALTERNATIVA KE KONVENČNÍMU ODPADNÍMU POTRUBÍ Sovent zabraňuje vzniku hydraulického uzávěru v odpadním potrubí a tím zvyšuje jeho průtočnou kapacitu. Zároveň zajišťuje proudění vzduchu mezi připojovacím a svislým odpadním potrubím. V důsledku toho je doplňkové větrací potrubí zbytečné, což vede ke značným úsporám. Kromě toho zabraňuje konstrukce této tvarovky pronikání protipožární pěny nebo odpadní vody do odboček připojovacího potrubí. SYSTÉMOVĚ KOMPATIBILNÍ A ODOLNÉ Geberit Sovent je k dispozici pro odpadní potrubí o průměru d110 (průtočná rychlost 12 l/s) nebo d160 (průtočná rychlost 17 l/s). Tvarovka je vyrobena z odolného plastu PE-HD a může být spojována s kanalizačními trubkami Geberit PE nebo Geberit Silent-db20. PŘÍKLAD Konvenční kanalizace s doplňkovým větracím potrubím Svislé odpadní potrubí: d160, větrací potrubí: d90 Kanalizační systém Geberit PE s tvarovkou Sovent Svislé odpadní potrubí: d110, větrací potrubí není potřeba 24 25

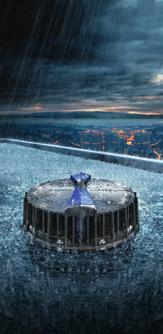

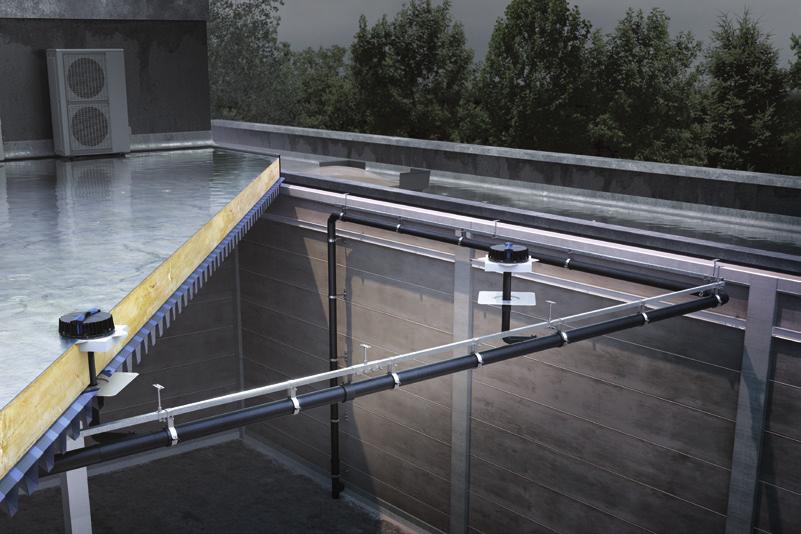

14 GEBERIT PLUVIA PODTLAKOVÉ ODVODNĚNÍ STŘECHY Vysoké materiálové úspory Rychlá montáž Flexibilní projektování a optimální využití prostoru Nižší náklady na údržbu Vysoký výkon a spolehlivost Geberit Pluvia dokáže odvodnit střechu efektivně a spolehlivě i za toho nejsilnějšího deště. S podtlakovým systémem získáte také více místa, neboť vyžaduje podstatně méně materiálu a prostoru než běžné odvodnění. Větší flexibilita při projektování, hospodárnější montáž a provoz to vše hovoří ve prospěch řešení Geberit. Již po mnoho let nastavuje osvědčená a inovativní technologie systému Geberit Pluvia, a k tomu přidružený kompletní servis, nové standardy v oblasti odvodnění střech. Zatímco konvenční systém prostě jen umožní dešti odtéct vyspádovaným potrubím, kompaktní potrubní systém Geberit Pluvia se rychle zaplní dešťovou vodou a doslova ji odsaje ze střechy pomocí podtlaku. Střešní vtoky Geberit Pluvia brání nasátí vzduchu do systému a zaručují tak jeho spolehlivý výkon. Výsledkem je dvojnásobné množství odvedené srážkové vody polovičním průměrem potrubí. Projektanti navíc získávají větší volnost při navrhování dispozičního řešení, protože již nemusí projektovat potrubí se spádem. MÉNĚ STŘEŠNÍCH VTOKŮ Díky vysoké průtočné kapacitě podtlakového systému je možné instalovat menší množství střešních vtoků. To šetří materiál a práci a zároveň v menší míře narušuje konstrukci střechy. Běžný systém odvodnění střech Podtlakové odvodnění střech Geberit Pluvia VHODNÉ PRO JAKÝKOLIV TYP STŘECHY Systém Geberit Pluvia poskytuje architektům a projektantům velkou míru volnosti, protože s ním mohou spolehlivě odvodnit různé typy střech. Podtlakové odvodnění dovoluje zrealizovat řešení, která by nebyla u konvenčních systémů technicky proveditelná. MÉNĚ SVISLÉHO POTRUBÍ Protože je potrubí během deště zcela zaplněné vodou, vystačí si systém Pluvia s menším počtem svislých odpadních trubek. To umožňuje větší flexibilitu při projektování. MÉNĚ NAPOJENÍ NA POTRUBÍ V ZEMI Méně odpadního potrubí a méně přípojek znamená nižší náklady na materiál a práci. MENŠÍ PRŮMĚRY POTRUBÍ Potrubí Geberit Pluvia bylo vyvinuto pro úplné zaplnění vodou a jeho průměr proto mohl být zredukován na nezbytné minimum. SAMOČISTICÍ SYSTÉM Vysoká rychlost proudění přesahující při zaplněném potrubí 0,5 m/s přispívá k samočištění systému. Tím se snižují náklady na údržbu. ŽÁDNÝ SPÁD Vodorovně vedené trubky Geberit Pluvia zabírají minimum místa

15 GEBERIT PLUVIA VŠESTRANNĚ SPOLEHLIVÝ Díky vzájemně sladěným komponentům funguje celý systém naprosto bezchybně. Sofistikované detaily a vysoká úroveň kvality materiálu zajišťují trvanlivost, bezpečnost a bezproblémový provoz. STŘEŠNÍ VTOKY GEBERIT PLUVIA Vtoky Geberit pro všechny typy střech Spolehlivé přírubové těsnění Geberit z EPDM Každý střešní vtok je ve výrobě individuálně testován na těsnost Kryt s otočnými zámky pro snadnou montáž S nouzovým přepadem Pluvia je možné vytvořit nouzový přepadový systém UPEVŇOVACÍ SYSTÉM GEBERIT PLUVIA JEDNODUŠŠÍ PROJEKTOVÁNÍ A VÝPOČTY Software Geberit ProPlanner se zásuvným modulem pro Autodesk Revit pro hydraulické výpočty K dispozici jsou kompletní data BIM Vzdálenost závěsů může dosahovat až 2,5 metrů Díky univerzálním upínacím klínům lze systém snadno instalovat pomocí kladiva Upevnění pomocí navařovacího elektropásku umožňuje stanovit pevné body až dodatečně Systém představuje jen velmi malou zátěž, a proto je ideální pro střechy s lehkou konstrukcí TYPY STŘECH ŘEŠENÍ PRO KAŽDOU STAVEBNÍ SITUACI Příklad 1 Betonová střecha s živičnou krytinou Příklad 2 Střecha s lehkou konstrukcí vybavená hydroizolační fólií a parotěsnou zábranou Geberit Příklad 3 Pochozí a pojízdná betonová střecha s živičnou izolací Příklad 4 Střecha s ocelovými žlaby 28 29

16 NÁŘADÍ SVAŘOVACÍ NÁSTROJE NOVÉ NOVÉ ŠKRABKA NA TRUBKY GEBERIT Během chvilky připravíte trubku nebo tvarovku pro svařování pomocí elektrospojek Geberit. Pro trubky Geberit PE a Geberit Silent-db20 o průměru d110 Může být použita s tradiční akumulátorovou vrtačkou Ideální v úzkých nebo obtížně přístupných místech Škrabací nůž lze rychle a snadno vyměnit ELEKTROSVÁŘEČKA GEBERIT ESG 3 Elektrosvářečka Geberit ESG 3 pro potrubní systémy Geberit PE a Geberit Silent-db20 byla vyvinuta pro náročný každodenní provoz na stavbě. Je výkonná a vhodná pro elektrospojky nebo termospojky všech rozměrů potrubí od d40 do d315. ELEKTROSVÁŘEČKA GEBERIT ESG LIGHT Malá elektrosvářečka Geberit ESG Light je menší a odlehčenější varianta svářečky ESG 3. Na stavbě se s ní lehce manipuluje. ESG Light umožňuje spojovat trubky a tvarovky Geberit PE a Geberit Silent-db20 d40 až d160 pomocí elektrospojek. SROVNÁNÍ GEBERIT ESG 3 A ESG LIGHT ZRCADLOVÉ SVÁŘEČKY Se svářečkami Universal a Media se dobře manipuluje a lze je rychle přenastavit. Díky své mimořádné robustnosti jsou velmi vhodné jak pro prefabrikace v dílně, tak pro použití na stavbě. Elektrosvářečka Geberit GEBERIT ESG 3 GEBERIT ESG LIGHT d40 - d160 d200 - d315 Elektrospojky Elektropásky Termospojky Rychlá výměna připojovacího kabelu pro elektrospojky Ochrana proti nárazu Úhlová zástrčka Dálkové ovládání Současné svařování až tří elektrospojek Možnost přerušení svařování Napájení generátorem Hmotnost v kg 5,9 2,

17 TECHNICKÉ ÚDAJE PARAMETRY ZVUKOVÉ IZOLACE OSVĚDČENÁ ŘEŠENÍ PRO VŠECHNY STANDARDNÍ STAVEBNÍ SITUACE 1 Předstěnová instalace v systémové stěně Geberit Duofix před lehkou příčkou (Knauf, W112) 2 Montážní prvky Geberit Duofix v lehké příčce na výšku místnosti (Knauf, W116) 3 Montážní prvky Geberit Kombifix ve zděné předstěně před masivní stěnou (180 kg / m2) Stoupací potrubí Silent-db20 Silent-db20 Silent-PP Silent-db20 Silent-db20 Silent-PP Silent-db20 Silent-db20 Silent-PP Připojovací potrubí Silent-db20 Silent-PP Silent-PP Silent-db20 Silent-PP Silent-PP Silent-db20 Silent-PP Silent-PP Hladina akustického tlaku L AFmax, n 20 db(a) 22 db(a) 23 db(a) 21 db(a) 25 db(a) 26 db(a) 27 db(a) 30 db(a) 30 db(a) DIN : DIN 4109/příloha 2: Akustická data se opírají o měření a výpočty, které provedl Fraunhoferův institut stavební fyziky v německém Stuttgartu. Měření byla prováděna v souladu s německými normami a směrnicemi v reálných podmínkách. Veškerá data byla získána na stavební konstrukci zkušebního zařízení v laboratoři stavebních technologií a akustiky společnosti Geberit AG za uvedených podmínek instalace. Zkušební zařízení představuje úsek z typické obytné budovy a může být použito přímo k prokázání splnění požadavků na zvukovou izolaci stanovených orgánem stavebního dozoru. 32 Jiné stavební podmínky mohou vést k odlišným výsledkům. Pro měření byl použit kanalizační systém Geberit Silent-db20 s trubkovými objímkami typu Silent-db20. Srovnávací měření umožnilo porovnat chování zvukové izolace (technické prohlášení Fraunhoferova institutu stavební fyziky IBP). * Výběr nejčastějších stavebních situací. 33

18 KANALIZAČNÍ POTRUBÍ GEBERIT TECHNICKÉ ÚDAJE VHODNÉ ODVODŇOVACÍ ŘEŠENÍ PRO TÉMĚŘ JAKOUKOLIV OBLAST POUŽITÍ Geberit Silent-db20 PE-S2 0,17 mm/(m K) Geberit Silent-PP Dostupné průměry d56; d63; d75; d90; d110; d135; d160 Dostupné průměry d32; d40; d50; d75; d90; d110; d125; d160 Jmenovitý průměr DN Odvodňování budov Konvenční střešní odvodňovací systém v interiéru Další oblasti použití Materiál Součinitel tepelné roztažnosti Absorpce tepelné roztažnosti Teplota během montáže DN56; DN60; DN70; DN90; DN100; DN125; DN150 Kanalizační systémy Geberit jsou certifikovány pro různé oblasti použití. Další aplikace jsou možné po schválení společností Geberit. Vyžaduje dlouhé hrdlo s dvojitým pouzdrem nebo přesuvné hrdlo -20 až 40 C Jmenovitý průměr DN Odvodňování budov Konvenční střešní odvodňovací systém v interiéru Další oblasti použití Materiál Součinitel tepelné roztažnosti Součinitel tepelné roztažnosti Součinitel tepelné roztažnosti DN30; DN40; DN50; DN70; Dn90; DN100; DN125; DN150 ** PP-MD Geberit PE Kanalizační systémy Geberit jsou certifikovány pro různé oblasti použití. Další aplikace jsou možné po schválení společností Geberit. PE-HD 0,08 mm/(m K) 0,17 mm/(m K) Probíhá uvnitř zásuvného hrdla a nevyžaduje žádná další opatření d32; d40; d50; d56; d63; d75; d90; d110; d125; d160; d200; d250; d315 DN30; DN40; DN40; DN50; DN56; DN60; DN70; DN90; DN100; DN125; DN150; DN200; DN 250, DN300 Vyžaduje dlouhé hrdlo -10 až 40 C - 20 až 40 C Teplota při trvalém zatížení -20 až 60 C Teplota při trvalém zatížení -10 až 90 C -20 až 80 C Chemická odolnost 95 % všech standardních zásad, kyselin a chemikálií Chemická odolnost Standardní domácí chemikálie 95 % všech standardních zásad, kyselin a chemikálií Protipožární uzávěr (schválen v souladu s EN) Protipožární uzávěr Geberit 90 Plus EN Protipožární uzávěr (schválen v souladu s EN) Protipožární uzávěr Geberit 90 Plus EN Protipožární uzávěr Geberit 90 Plus EN * Plánováno ** S přidržovací čelistí Geberit do výšky až 20 m * Plánováno ** S přidržovací čelistí Geberit do výšky až 20 m 34 35
