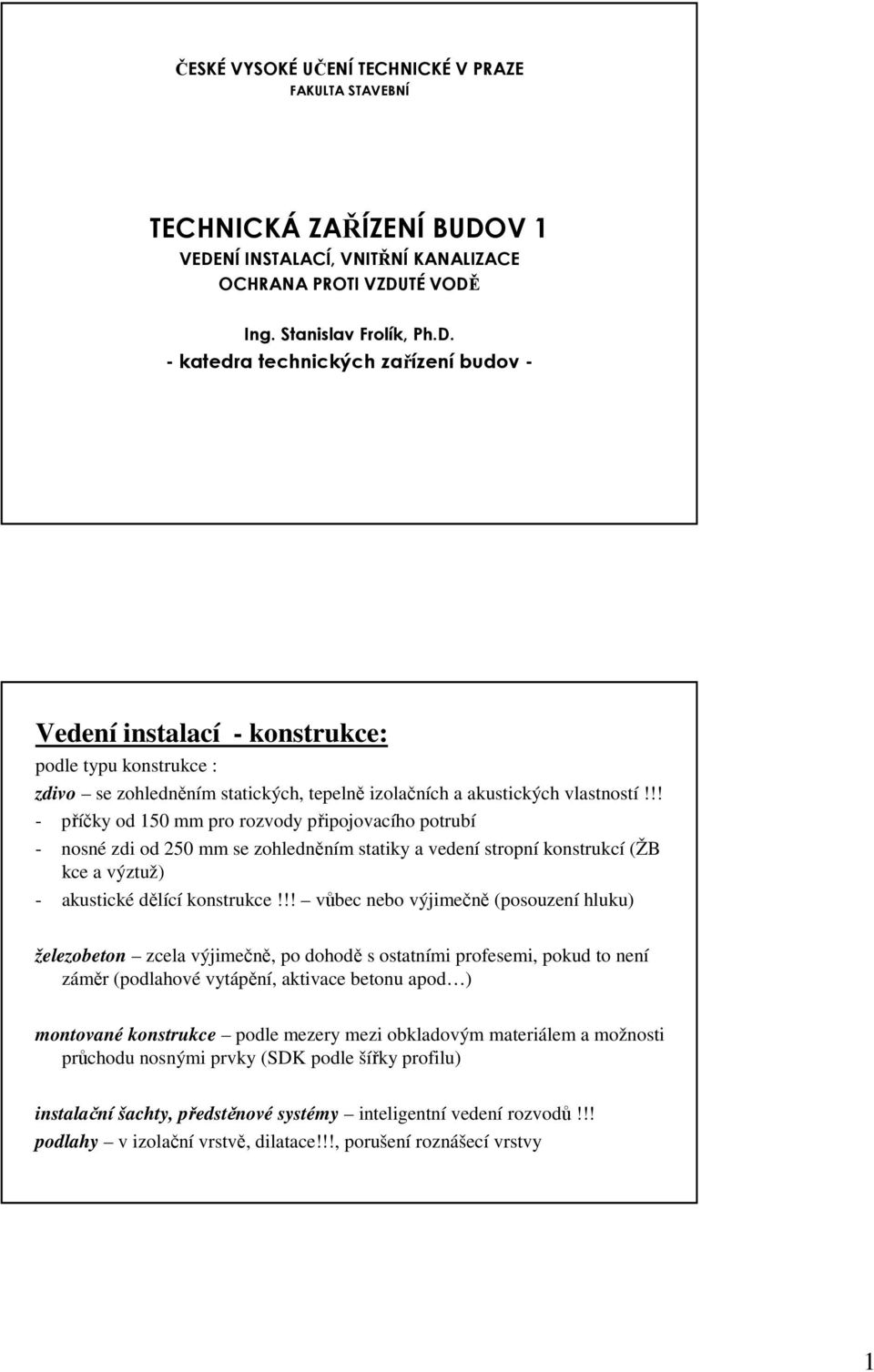

1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ TECHNICKÁ ZAŘÍZENÍ BUDOV 1 VEDENÍ INSTALACÍ, VNITŘNÍ KANALIZACE OCHRANA PROTI VZDUTÉ VODĚ Ing. Stanislav Frolík, Ph.D. - katedra technických zařízení budov - Vedení instalací - konstrukce: podle typu konstrukce : zdivo se zohledněním statických, tepelně izolačních a akustických vlastností!!! - příčky od 150 mm pro rozvody připojovacího potrubí - nosné zdi od 50 mm se zohledněním statiky a vedení stropní konstrukcí (ŽB kce a výztuž) - akustické dělící konstrukce!!! vůbec nebo výjimečně (posouzení hluku) železobeton zcela výjimečně, po dohodě s ostatními profesemi, pokud to není záměr (podlahové vytápění, aktivace betonu apod ) montované konstrukce podle mezery mezi obkladovým materiálem a možnosti průchodu nosnými prvky (SDK podle šířky profilu) instalační šachty, předstěnové systémy inteligentní vedení rozvodů!!! podlahy v izolační vrstvě, dilatace!!!, porušení roznášecí vrstvy 1

2 Vedení a uchycení potrubí možná řešení nosná kce + předstěna SDK profil instalační šachta dvojitá konstrukce vnitřní nosná plná konstrukce Vedení a uchycení potrubí příčky!!! možná, ale nevhodná řešení!!! SDK profil (vedenízávisína šířce profilu) křížení potrubí!!! příčka 100mm ne!!! příčka 150mm (statika, hluk)?

3 Vedení a uchycení potrubí obvodový plášť!!! chybná nebo nemožná řešení!!! tepelně izolační zděná stěna SI tepelně izolační vlastnosti??? nosná zděná stěna 00mm+izolace nosné vlastnosti, akustika??? ŽB stěna + izolace nosné vlastnosti, výztuž??? dřevostavba tepelně izolační vlastnosti, parozábrana??? Vedení potrubí podlahová konstrukce!!! problematickářešení!!! lehká plovoucí podlaha kročejová izolace 0 mm vodovod, vytápění (připojovací potrubí bez křížení)!!! ne kanalizace!!! těžká plovoucí podlaha kročejová izolace 50 mm vodovod, vytápění (připojovací potrubí)!!! ne kanalizace!!!?

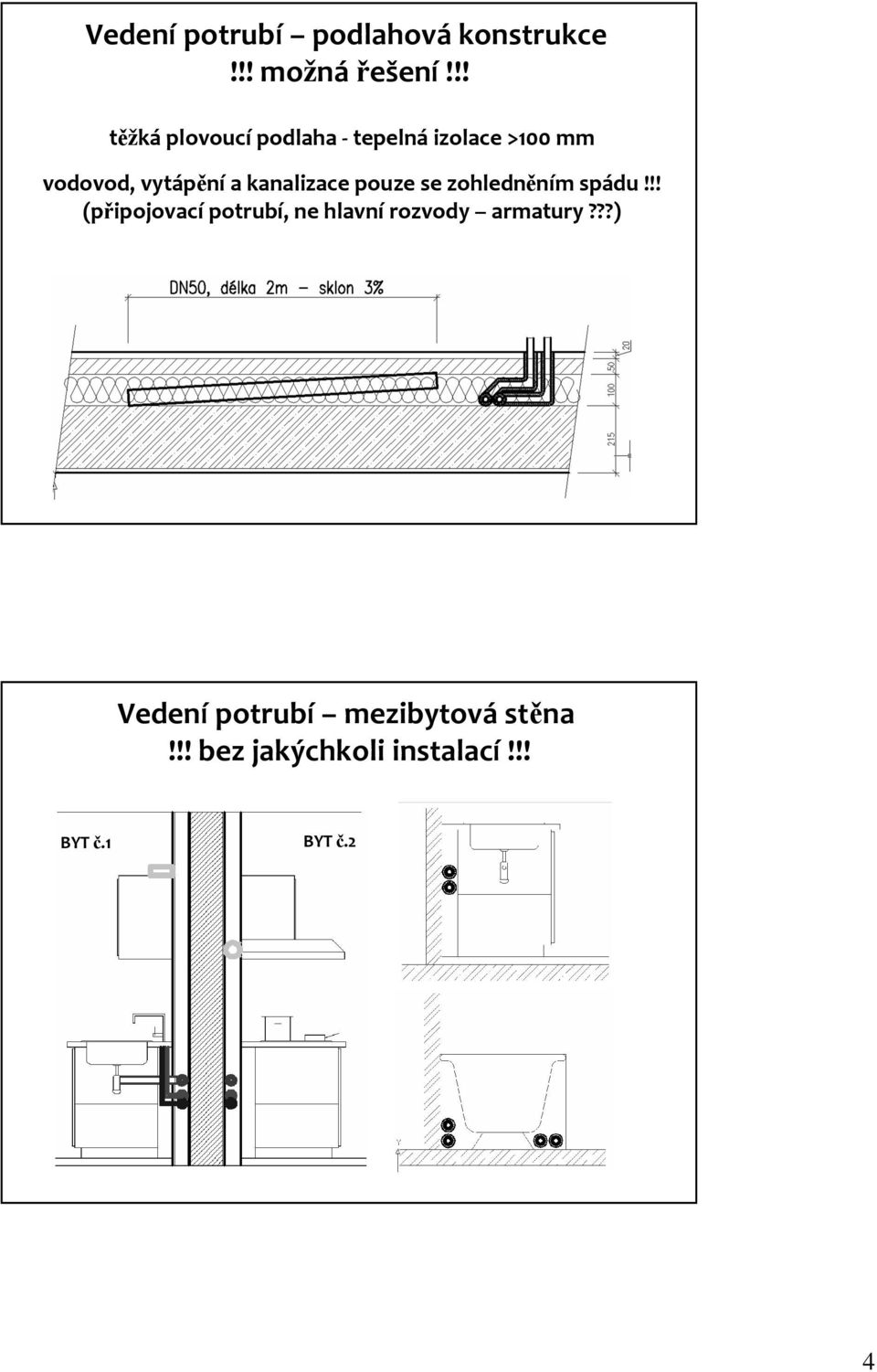

4 Vedení potrubí podlahová konstrukce!!! možnářešení!!! těžká plovoucí podlaha - tepelná izolace >100 mm vodovod, vytápění a kanalizace pouze se zohledněním spádu!!! (připojovací potrubí, ne hlavní rozvody armatury???) Vedení potrubí mezibytová stěna!!! bez jakýchkoli instalací!!! BYT č.1 BYT č. 4

5 Umístění spotřebičů koupelny, umývárny dělení na zóny vana půdorys vana řez sprcha - vpusť 0,1,4m 0,1 1,5m,4m 0,4m zóna 0 uvnitř vany v této zóně může být pouze zařízení vyhovující podmínkám této zóny, nebo zařízení napájené malým napětím 1V (síťové zdroje tohoto napětí však musí být mimo zónu 0 ) zóna 1 zde mohou být ohřívače vody, sprchová čerpadla, zařízení vyrobená pro tuto zónu a zařízení jejichž obvody jsou vybaveny proudovým chráničem 0mA zóna zde mohou být zařízení povolená v zóně 1 a dále svítidla, ventilátory, zařízení pro vířivé vany, pokud vyhovují podmínkám tohoto prostoru a jejichž obvody jsou vybaveny proudovým chráničem 0mA zóna - v této zóně mohou být instalovány vypínače a zásuvky (při dodržení umístění těchto zařízení v umývacím prostoru viz dále), jejichž obvody jsou vybaveny proudovým chráničem 0mA 5

6 vana půdorys vana řez sprcha - vpusť 0,1,4m 1,5m 0,1 0,4m,4m V zónách 0,1, nesmějí být žádné zásuvky, vypínače a spotřebiče na 0V s výjimkou spínačů obvodů SELV* v 1. a. zóně a zásuvek SELV* v. zóně!!! V zónách 0,1,, nesmí vést žádná vedení napájející jiné místnosti!!! * - obvody SELV jsou obvody, které slouží jako ochrana před nebezpečným dotykem živých a neživých částí malým napětím (1V apod.) Splaškové odpadní vody Pro jednotlivé typy zařizovacích předmětů jsou dány hodnoty výpočtového odtoku DU a pro jednotlivé typy provozů jsou dány součinitele odtoku K. Celkový přítok Q WW se stanoví dle ČSN EN podle vzorce: Q WW = K DU [l/s] Q ww - průtok splaškových odpadních vod [l/s] K - součinitel odtoku ΣDU - součet výpočtových odtoků [l/s] 6

7 Výpočtové odtoky splaškové vody Zařizovací předmět Výpočtový odtok DU [l/s] Pitná fontánka 0, Umývátko 0, Umývací žlab nebo umývací fontánka 0,1) Vanička na nohy 0,5 Pisoárová mísa s automatickým splachovacím zařízením nebo tlakovým 0,5 splachovačem Nástěnná výlevka s napojením DN 50 0,8 Prameník 0,8 Velkokuchyňský dřez 0,9 Litinová volně stojící výlevka s napojením DN 70 1,5 Záchodová mísa s nádržkovým splachovačem o objemu menším než 6 l 1,8 ) Záchodová mísa s tlakovým splachovačem 1,8 Keramická volně stojící nebo závěsná výlevka s napojením DN 100,5 1) Na jednu výtokovou armaturu ) Podle systému II Tabulka -1 Výpočtový odtok zařizovacích předmětů Dešťové odpadní vody Množství dešťových odpadních vod Q R se stanovuje z vydatnosti srážek, odvodňované plochy a součinitele odtoku podle ČSN EN dle vztahu: Q R = i c A [l.s -1 ] Q R - průtok dešťových odpadních vod [l.s -1 ] i - intenzita deště [l.s -1.m - ], pro ČR se uvažuje hodnota 0,0 l.s -1.m - A - půdorysný průmět odvodňované plochy nebo účinná plocha střechy [m ] C - součinitel odtoku [-] 7

8 Součinitel odtoku Způsob odběru vody K l 0,5 /s 0,5 Rovnoměrný odběr vody (bytové domy, rodinné domky, penziony, úřady) 0,5 Rovnoměrný odběr vody (budovy občanského vybavení sídlišť) 0,7 Skupiny zařizovacích předmětů s nárazovým odběrem vody (např. hromadné umývárny, sprchy) 1,0 Skupiny zařizovacích předmětů se zvláštním odběrem vody (laboratoře v průmyslu) 1, Tabulka -1 Součinitel odtoku zařizovacích předmětů Splaškové a dešťové odpadní vody Množství splaškových a dešťových odpadních vod Q RW se stanovuje se zohledněním současnosti při společném odtoku podle ČSN EN dle vztahu: Q = 0, Q + Q RW WW R [l.s -1 ] Q RW - průtok splaškových a dešťových odpadních vod [l.s -1 ] Q R - průtok dešťových odpadních vod [l.s -1 ] Q WW - průtok splaškových odpadních vod [l.s -1 ] 8

9 Odvodnění podzemních místností - kotelny, strojovny vzduchotechniky, podzemní garáže, kluby, vinárny, byty, kanceláře. Vozovka = hladina vzduté vody.pásmo I.pásmo - přečerpání odpadních vod II.pásmo - ochrana proti vzduté vodě III.pásmo - bez opatření Spád přípojky.pásmo 1.pásmo Ochrana proti vzduté vodě Hladina vzduté vody je: geodetická výška, do které mohou vystoupit odpadní vody při přívalových deštích určuje jí správce kanalizace, obvykle je to úroveň terénu nad místem napojení na veřejnou kanalizaci 9

10 Ochrana proti vzduté vodě 4 H V V H V V H V V Napojení kanalizační přípojky H V V 4 4 Technická řešení ochrany proti VV kanalizační uzávěr přečerpání odpadních vod Ochrana proti vzduté vodě 10

11 Ochrana proti vzduté vodě 11
