1 Ing. Roman Šubrt Vedoucí prodeje a technický poradce pro systémy větrání

2 Vítejte na prezentaci Zehnder ComfoSystem systémů pro komfortní větrání

3 Zehnder Group ve světě Výroba, vývoj a prodej v 19 státech, Roční obrat více než 500 mil., +/ zaměstnanců celosvětově Prodej Výroba/vývoj 2

4 Náš cíl Chceme být nejvyhledávanějším dodavatelem energeticky efektivních, zdraví prospěšných a komfortních řešení pro vnitřní klima Komfort Řešení pro vnitřní klima Zdraví Energetická účinnost

5 This image cannot currently be displayed. Zehnder Group pro energeticky efektivních, zdravé a komfortní interiérové klima 4

6 Majoritním vlastníkem firmy je rodina Zehnder (již od roku 1895) Dr. Hans-Peter Zehnder

7 Historie Zehnder Založení firmy Výroba motocyklů 6

8 Historie Zehnder /67 Vývoj prvních radiátorů na světě, vyráběných z ocelových trubek Expanse do zahraničí (Německo, Francie,...) 7

9 Historie větracích systémů Zehnder 1993 První projekt nízkoenergetických domů ve Švýcarsku (Minergie) a vývoj systému vzduchovodů InFloor 2000 Start projektu ComfoSystem ve Švýcarsku 2002 Aquisice tradičního výrobce rekuperačních jednotek J. E. StorkAir (NL) 2002 Start programu CSY v Německu 2007 Systém vzduchovodů OnFloor - uvedení na trh 2015 Zehnder je evropským leadrem v oboru větracích systémů pro residenční objekty

10

11 Proč větrat? V průměru trávíme více než 70% našeho času v uzavřených prostorech

12 Požadavky na systém větrání Garance zdravého a kvalitního vzduchu Regulace vlhkosti vzduchu Minimalizace tepelných ztrát při větrání

13 Proč větrání s rekuperací? Snížení topných nákladů (až o 40-50%) Komfortní větrání (bez průvanu) Trvalá distribuce čerstvého vzduchu Možnost oddělení od venkovního hluku Úprava vzduchu (filtrace,zvlhčení,...)

14 Vlhkost a plísně v budovách Následek: alergie, astma, zvýšená nemocnost především u dětí 15 15

15 Výpočet tepelných ztrát objektu Q = Q k + Q inf + Q větr Q celkové tepelné ztráty Q k ztráty stavebními konstrukcemi stěny, podlahy, stropy, střechy, okna, dveře Q inf ztráty infiltrací netěsnosti oken a stavby Q větr ztráty větráním

16 Výpočet tepelných ztrát objektu Q k ztráty stavebními konstrukcemi stěny, podlahy, stropy, střechy, okna, Q k = S. U. (ti te) [ Watt ] S plocha konstrukce [ m2 ] U součinitel prostupu tepla [ W / m2.k ] ti teplota v místnosti [ oc ] te teplota za konstrukcí [ oc ]

17 Zlepšování izolačních parametrů konstrukcí (obecně) cca 1985 cca 1995 cca 2013 Dřevostavby U = ~ 0,44 U = ~ 0,22 U = ~ 0,1 Masivní stavba U = ~ 0,88 U = ~ 0,31 U = ~ 0,15

18 Zlepšování izolačních parametrů konstrukcí (obecně)

19 Výpočet tepelných ztrát objektu Q větr ztráty větráním (ale platí i pro infiltraci) Q větr = V. ρ. c. (t i t e ) [ Watt ] V objem dopravovaného vzduchu [ m 3 /hod ] ρ měrná hmotnost vzduchu [ kg/m 3 ] c měrná tepelná kapacita vzduchu [ J/kg. K ] t i teplota odsávaného vzduchu [ o C ] t e teplota přiváděného vzduchu [ o C ]

20 Vzduchotěsnost - měření ČSN EN Tepelné chování budov Stanovení průvzdušnosti budov Tlaková metoda V p [m3/h] [Pa]

21 Vzduchotěsnost objektů Kvalitní provedení těsné stavby je podmínkou správné účinnosti rekuperace!!!

22 Tepelné ztráty objektu a tepelné ztráty větráním Při zlepšujících se tepelně izolačních vlastnostech stavebních konstrukcí (stěny, okna, střešní konstrukce) je tepelná ztráta z větrání okny tj. bez rekuperace, vyšší než tepelná ztráta prostupem stavebními konstrukcemi

23 Průvzdušnost objektu + účinnost rekuperace Infiltrace = 0 Účinnost rekuperace Q větr Q inf = 0 Q k Tepelná ztráta větráním Q Účinnost η = Q rek / Q větr Ušetřeno rekuperací Q rek Q

24 Koncentrace CO 2 pod kontrolou - udáváme v jednotkách ppm (počet částic plynu z milionu vzduchový částic). CO 2 [ppm] 2000 Zavřená okna Bolest hlavy, snížení koncentrace, únava, atd rušivé příjemné h Venkovní vzduch 25

25 Pouhé větrání okny pro kontrolu CO 2 nestačí! Kritická hranice Příklad : koncentrace CO 2 v ložnici (okno je v pravidelných intervalech otevíráno) 26

26 Vlhkost vzduchu Ideální je udržovat relativní vlhkost v rozmezí 40 až 50% Při relativní vlhkosti pod 30% - podráždění dýchacích cest - roste prašnost - vnitřní klima je extrémně suché - roste nebezpečí infekcí Při relativní vlhkosti nad 50% - vlhkost se sráží na studených místech - vytváření plísní - problémy se zápachem zatuchlý vzduch - poškození staveb

27 Historie větrání 28

28 Způsoby větrání Systém A Systém B Systém C Systém D

29 Rovnotlaké větrání s rekuperací Systém D

30 Rovnotlaké větrání s rekuperací Rozdělení místností dle způsobu větrání Obývací pokoj Kuchyň Ložnice Předsíň, chodba Koupelna, WC Přiváděný vzduch Transmisní (převáděný) vzduch Odváděný vzduch

31 Vzduchové propojení místností? Štěrbina pode dveřmi (bezprahové řešení) Propojovací mřížka ve dveřích/stěně ComfoDuct Spec. obložky dveří.

32 Vzduchové propojení místností? Doporučujeme provést dle DIN Akceptovaná tlaková ztráta: 1,5 Pa. Při zvýšených požadavcích na akustické utlumení doporučujeme Zehnder ComfoDuct. Teleskopické nastavení dle tl.stěny a mm Při propojení štěrbinou mezi dveřním křídlem a podlahou: 20 m³/h dveře 900 mm bez zatěsnění: štěrbina cca. 0,29 cm 20 m³/h dveře 900 mm se zatěsněním: štěrbina cca. 0,58 cm 40 m³/h dveře 900 mm bez zatěsnění: štěrbina cca. 0,88 cm 40 m³/h dveře 900 mm se zatěsněním: štěrbina cca. 1,16 cm 33

33 Certifikát Passivhaus Institut ComfoAir 70 ComfoAir 160 ComfoAir 180 ComfoAir 200 ComfoAir 350 ComfoAir 550

34 Decentrální větrací jednotky Zehnder ComfoAir 70 ComfoSpot 50 Jednotka Zehnder ComfoAir 70 byla oceněna prestižní cenou za design if design award 2015

35 Centrální větrací jednotky Zehnder m³ /h ComfoAir 160 Centrální větrací jednotka ComfoAir 180 Centrální větrací jednotka ComfoAir 200 Centrální větrací jednotka

36 Centrální větrací jednotky Zehnder m³ /h ComfoAir 350 ComfoAir 550 Centrální větrací jednotka Centrální větrací jednotka

37 Centrální větrací jednotky Zehnder Compact ComfoAir 155 WM Centrální větrací jednotka ComfoAir 155 CM Centrální větrací jednotka ComfoAir 185 CM Centrální větrací jednotka

38 Zehnder větrací jednotky m³ /h Velikosti dle průtoku vzduchu 800, 1500, 2200, 3000, 4000, 7000 m³ /h Možnosti montáže Interní a externí Použití Komerční prostory, bytové domy Možnosti nastavení Za stálého objemu vzduchu Za stálého tlaku vzduchu Externí ovladače 0 10 V

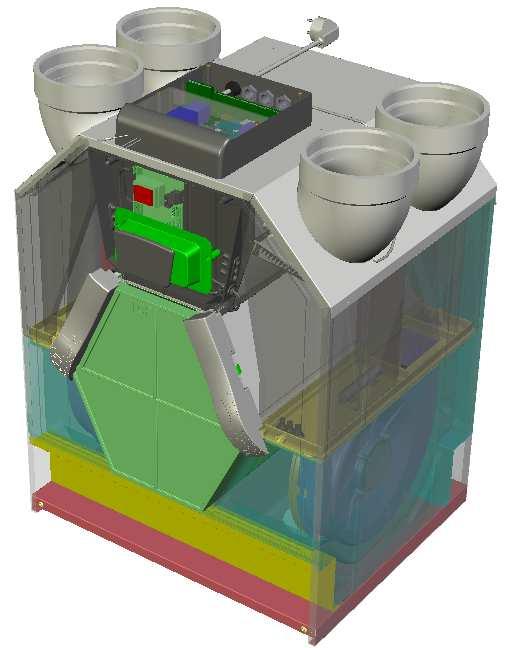

39 Komponenty větracích jednotek Zehnder (CA350) Připojovací hrdla Ventilátory Rekuperační výměník tepla Filtry Teplotní čidla By-pass klapka By-pass kanál Regulace Display Volitelně: Předehřívač Entalpický výměník 40

40 Komponenty větracích jednotek Zehnder DC motory Nízká spotřeba energie Rekuperační jednotka Účinnost > 90% Filtry G3, G4, F7, pylový filtr Ovládací jednotka/display Speciální příslušenství

41 Spotřeba elektřiny Zehnder ComfoAir 350 Průtok vzduchu: 200 m³ /h Tlaková ztráta rozvodu vzduchu: 225 Pa Spotřeba el. energie jednotky: 0.29 W /m³ /h x 200 m³ /h = 58 W 58 W x 24 h /d x 365 d= 508 kwh za rok Roční spotřeba el. energie v Kč: 508 kwh x 5Kč /kwh= 2550 Kč/rok

42 Komponenty větracích jednotek Zehnder DC motory Nízká spotřeba energie Rekuperační výměník Účinnost > 90% Filtry G3, G4, F7, pylový filtr Ovládací jednotka/display Speciální příslušenství

43 Rekuperační výměníky Systémy s rekuperací tepla 1. Křížový výměník 2. Protiproudý křížový výměník hliníkový plastový Entalpické systémy (rekuperace tepla a vlhkosti) 1. Protiproudý křížový entalpický výměník 2. Rotační výměník 44

44 Výměník tepla Protiproudý křížový výměník Účinnost rekuperace až 95% ɳ= (T2-T1)/ (T3-T1) T1= 5 C T3= 21,8 C T2= 21 C Odváděný vzduch Přiváděný vzduch

45 Výroba výměníku tepla Sesazení membrán Spoje staveny laserem

46 Výměník tepla Co znamená účinnost zpětného získávání tepla 90 %? 0 C 20 C 18 C 47

47 Výměník tepla Teploty ve výměníku (v termografickém snímku) 48

48 Výpočet efektivity rekuperace Protiproudý křížový výměník tepla Výfuk (výtlak) znehodnoceného vzduchu T vyf = 3 ºC Distribuce rekuperovaného čerstvého vzduchu T dis = 20 ºC Sání venkovního (čerstvého) vzduchu T ext = 2 ºC Odvod znehodnoceného vzduchu T odv = 21 ºC T adm - T ext 20º - 2º = T ret - T ext 21º- 2º Eficiencia = η T = = 94% 49

49 Rozdílná čísla účinnosti rekuperace u téže větrací jednotky? Ano je to možné záleží na metodice výpočtu Běžný způsob výpočtu = T2 1 T3 T1 90% T1, teplota z exteriéru přiváděného vzduchu: 1 C T2, teplota do interiéru přiváděného vzduchu: 20 C T3, teplota z interiéru odváděného vzduchu: 22 C T4, teplota do exteriéru odváděného vzduchu: 6 C Výpočet podle PHI (PassivHaus Institut Darmstadt) = T3 4 T3 T1 76% 50

50 Výměník tepla a by-pass Křížový protiproudý průtok 100% letní by-pass Automaticky ovládaný Volně nastavitelná teplota T c

51 By-pass Přiváděný vzduch není ohříván odváděným By-pass je otevřen jen při současném splnění následujících podmínek: T3= 25 C T1> 13 C T3 T1 T1 < T3 2 Tc < T3 T1 > 13 C Tc= 22 C 52

52 Příklady T komfortní 20ºC T odváděná T venkovní bypass zima 24ºC 2ºC zavřený jaro 22ºC 17ºC otevřený léto 27ºC 24ºC otevřený léto 24ºC 27ºC zavřený T3 T

53 Entalpický výměník Hygienické zpětné získávání vlhkosti - Bez přenosu pachů a mikrobů - V současné době jedinečný materiál DuPont (pouze Zehnder) na bázi polymeru Možnost dodatečné montáže Hodnoty účinnosti Vnímatelná: 86% Latentní (skrytá): 63 % Celková: 127 %

54 Entalpický výměník Když dva kanálky vedou vzduch s různou teplotou a relativní vlhkostí, je výsledkem rozdíl v tlaku vodních par v těchto kanálcích. A protože tlaky se snaží vyrovnat, je tento tlakový rozdíl hnací silou pronikání molekul vodní páry přes membránu. Difuze probíhá směrem z místa s vyšším parciálním tlakem do místa s nižším parciálním tlakem. Čím je rozdíl větší, tím je pronikání molekul vodní páry intenzivnější. Membránou je přenášena pouze tepelná energie a čistá vodní pára Membrána nepropouští nečistoty, odéry a kontaminované plyny 55

55 Membrána se selektivním transferem Nepropustné pro kapalinu waterdrop Gore-Tex water vapour Prodyšné pouze pro čistou vodní páru Miofol 56

56 Folie 57

57 Antimikrobiální membrána resistentní bakteriím a plísním Test působení plísně na membránu

58 Zpětné získávání tepla v zimě a v létě nebezpečí: přesušení interiéru 4 léto 1 2 zima nebezpečí: příliš vlhko v interiéru

59 Entalpický výměník v zimě a v létě léto 2 zima

60 Entalpický výměník - účinnost Teplotní faktor teplotní vlhkostní Enthalpická - celková

61 Komponenty větracích jednotek Zehnder DC motory Nízká spotřeba energie Rekuperační jednotka Účinnost > 90% Filtry G3, G4, F7, pylový filtr Ovládací jednotka/display Speciální příslušenství

62 Filtrace 2 filtry v každé jednotce F7 na přívodu vzduchu G4 na odvodu vzduchu - Filtry by měly být čištěny cca.1x za měsíc - Filtry by měly být měněny 1-2 ročně - Možnost dodatečného filtru s aktivním uhlím (pachy)

63 Filtrace Cíl: Ochrana jednotky, kvalita vzduchu G4 F7 Odváděný vzduch Odvětrávaný vzduch Přiváděný vzduch Venkovní vzduch

64 Komponenty větracích jednotek Zehnder DC motory Nízká spotřeba energie Rekuperační jednotka Účinnost > 90% Filtry G3, G4, F7, pylový filtr Připojovací deska Řídíci deska Speciální příslušenství

65 Kontrola - ovládání ovládací panely manuální Třístupňový přepínač pod omítku Třístupňový přepínač pod omítku (CMF) Ovládací jednotka RF (dálkové ovládání) digitální Ovládací jednotka ComfoControl Sense Ovládací jedntoka ComfoControl Luxe čidlo CO2 čidlo vlhkosti

66 Požadavek kontrolovaného větrání Intenzita větrání automaticky nastavena dle: denní doby hladiny CO 2 vlhkosti teploty jejich kombinací

67 Komponenty větracích jednotek Zehnder DC motory Nízká spotřeba energie Rekuperační jednotka Účinnost > 90% Filtry G3, G4, F7, pylový filtr Ovládací jednotka/display Speciální příslušenství

68 Ochrana proti zamrznutí rekuperačního výměníku V zimním období je někdy nutné chránit větrací jednotku proti námraze: snížením otáček ventilátoru na přívodu použitím zemního kapalinového výměníku entalpickým výměníkem elektrickým předehřívačem

69 Odvod kondenzátu - sifon Sifon musí být naplněn vodou (minimální výška sloupce 60mm) Podtlak v jednotce (600 Pa) min 60 mm min 60 mm 32 mm 1 ¼ aansluiting 60 mm vodní sloupec = 600 Pa

70 Chladící jednotka ComfoCool 350 /550 Zvýšení komfortu chlazením Vše v jednom Výparník, kompresor, kondenzátor, expanzní ventil Ovládání Prostřednictvím větrací jednotky Chladící výkon až 2.2 kw

71 Vliv na komfort vnitřního mikroklimatu 73

72 Chladící jednotka ComfoCool 350 /550 Výparník Expanzní ventil Kondenzátor Kompresor

73 Zemní výměník tepla Zehnder ComfoFond-L Výhody: - Výhoda předehřevu / předchlazení vzduchu - Provozně nejlevnější systém chlazení - Spolehlivá ochrana tepelného výměníku před zámrazem Energetická úspora Využití tepla/chladu v zemině snižuje spotřebu el. energie

74 Teploty exterieru a půdy v průběhu kalendářního roku T GHE,high T GHE,low 76

75 Solankový (kapalinový) zemní výměník tepla Zehnder 79

76 Instalace 81

77 Solankový (kapalinový) zemní výměník tepla Zehnder Sání vzduchu do jednotky Externí okruh PE 20 (300 m³ /h) PE 25 (600 m3 /h) Přiváděný venkovní vzduch Připojení externí smyčky 82

78 Zehnder ComfoFond L zemní výměník tepla Pro správný návrh zemního kapalinového výměníku tepla je možné využít software Zehnder. Zadáme typ jednotky (350/550), materiál použitý pro zemní potrubí, typ zeminy, hloubku uložení zemního potrubí a zhruba teplotní oblast (max. zimní výpočtová teplota). Získáme info o potřebné délce zemního potrubí, objemu potřebné nemrznoucí kapaliny a její koncentraci. Je doporučen i pracovní tlak oběhovéhočerpadla

79 Možné příslušenství akustické tlumiče - Ohebný tlumič hluku - Skříňový tlumič hluku - Kombinace tlumič hluku+rozdělovač ComfoWell

80 Připojovací potrubí k větrací jednotce - Vzduchová hadice, izolovaná pro odvětrávaný a venkovní vzduch - ComfoPipe (plus), materiál PP, včetně spojky - Skládaný T kus, 45 stupňů Potrubí pro sání a výfuk z tepelně izolačního materiálu tl.40 mm DN 160 a 200 mm. Zamezí povrchové kondenzaci a usnadní montáž. - Spojka

81 Připojovací potrubí k větrací jednotce Takto NE!!! Příčiny: -špatný nebo žádný návrh trasování - snaha ušetřit na materiálu za každou cenu Následky: -výrazné zvýšení tlakové ztráty -vyšší spotřeba elektřiny (ventilátory tuto zvýšenou tlakovou ztrátu musí překonávat) -zhoršení akustických parametrů (ventilátory jsou při vyšším výkonu hlučnější)

82 Propojovací potrubí Potrubí by mělo liniově navazovat na hrdla větrací jednotky. Kolena a ohyby zvláště flexibilního potrubí výrazně zvyšuje tlakovou ztrátu. 01/02/2017 E-learning module Professional nr 5 87

83 Propojovací potrubí Potrubí by mělo liniově navazovat na hrdla větrací jednotky. Jestliže je třeba měnit směr trasování je třeba použít pevná kolena. 88

84 Připojovací potrubí k větrací jednotce ComfoPipe -příklad řešení i poměrně komplikovaného napojení bez nebezpečí kondenzace a nadměrných tlakových ztrát.

85 Připojovací potrubí k větrací jednotce ComfoPipe materiál EPP Vnitřní průměr 125, 150, 180 mm

86 Připojovací potrubí k větrací jednotce - Nebezpečí špatně provedeného detailu vyústění na fasádu Následek: kondenzace vlhkosti v konstrukci, nutnost rozsáhlé a nákladné opravy

87 ComfoWell modulární systém jako akustický tlumič, filtr a rozvaděč

88 ComfoWell vysoce účinný akustický tlumič (eliminuje přeslechy mezi místnostmi, zvuky od jednotky) servisní vstup pro čištění systému přístup k jednotlivým trasám pro zaregulování vzduchových množství (vkládání redukčních prvků ComfoSet)

89 Systém vzduchovodů OnFloor 94

90 Systém vzduchovodů OnFloor

91 Systém distribuce vzduchu InFloor 96

92 Systém vzduchovodů InFloor

93 Systém vzduchovodů Zehnder Výhody: Celý systém je čistitelný (v každém místě systému) Nízké tlakové ztráty díky promyšlenému systému tvarovek a hladkému potrubí Malé množství perfektně zpracovaných komponentů Jednoduchý výpočet a návrh systému i pomocí softweru ComfoPlan Jednoduchá instalace formou stavebnice Velká flexibilita při instalaci potrubí je ideálně ohebné Snížení hladiny hluku dík spec.konstruovaným rozděl.komorám a tlumičům Jednoduché nastavení a spuštění

94 Systém distribuce vzduchu Zehnder OnFloor 99

95 Potrubí Zehnder OnFloor ComfoTube flat 51 Oválné potrubí (51 x 138 mm) Vysoce kvalitní potravinářský plast (HDPE) Centrálně nastavitelné průtoky vzduchu Nízké tlakové ztráty Lehce čistitelné Možnost instalace v podhledech Nízká hmotnost Nekorodující Flexibilní: Min.radius ohybu = 3D (vertikálně i horizontálně)

96 OnFloor komponenty Zehnder Flat 51 přímá spojka Kryt vývodu vzduchu CLF Flat 51 ComfoSet Flat 51 /4 rozdělovač Flat 51 /6 rozdělovač Kryt vývodu vzduchu CLRF boční Přechod CK300/DN 125(160)

97 OnFloor Zehnder - instalace

98 OnFloor Zehnder - instalace

99 OnFloor Zehnder - instalace

100 Potrubí Zehnder InFloor ComfoTube 75/90 Flexibilní kulaté potrubí Vysoce kvalitní potravinářský plast (HDPE) Centrálně nastavitelné průtoky vzduchu Nízké tlakové ztráty Lehce čistitelné Vysoká úroveň těsnosti Nízká hmotnost Nekorodující S hladkou vnitřní hygienickou vystélkou Povolený teplotní rozsah -25 až +60 o C Min.radius ohybu = 1D (se zárukou vzduchotěsnosti a intaktní vystélky)

101 Zehnder InFloor komponenty ComfoTube přímá spojka Montážní deska Akustický tlumič ComfoTube kryt TVA-P ComfoTube kryt CLD-P Lamina/bilamina

102 Designové mřížky Zehnder 107

103 Designové mřížky Zehnder Zehnder Engelberg Zehnder Blossom Zehnder Luzern Zehnder Abacus

104 Designové mřížky Zehnder Zehnder Roma Zehnder Torino Zehnder Pisa Zehnder Venezia

105 Zehnder designové mřížky Zehnder Genua Zehnder Torino Zehnder Pisa Zehnder Venezia

106 Talířové ventily Zehnder Ventil přiváděného vzduchu STH Ventil odváděného vzduchu STB Ventil přiváděného vzduchu KE Ventil odváděného vzduchu STC

107 Renoventil Zehnder Ideální pro rekonstrukce Snížený podhled jen v předsíni (stačí 70 mm) Snadné vedení prostupy, realizované vrtací frézkou s odsáváním prachu Optimální mísení přiváděného vzduchu s interiérovým vzduchem Proud přiváděného vzduchu se přimyká ke stropu a klouže po něm (Coandův efekt) Napojení tvarovkou na ComfoTube 90 i flat 51 Přívodní dýza Odvod vzduchu

108 Renoventil Zehnder Provětrání prostoru a rychlost vzduchu Instalace dýzy

109 Štěrbinová výústka Lamina/Bilamina Bilamina Lamina

110 Kryt vývodu vzduchu TVA 75 PH-D s el.topným prvkem Ideální např. pro odpočívárny saun, Příváděný vzduch je možno dohřívat na komfortní teplotu topný výkon až 400 Watt Možnost diferencovat teplotu přiváděného vzduchu podle účelu místností Regulace pomocí běžných regulačních termostatů s integrovaným teplotním čidlem 115

111 CSY a odtah z prostoru kuchyně Recyrkulační digestoř a nad ní odsávací ventil CSY + externí signál pro přechod do režimu Boost

112 Servis a podpora Zehnder Zehnder poskytuje Konzultace a školení Pomoc s návrhem a cenovou nabídkou Poradenství při instalaci na místě Podporu při spouštění Podporu během užívání

113 Servis a podpora Zehnder Správné vyregulování vzduchových množství je podmínkou komfortního užívání Q přiv. = Q odv.

114 Příklad návrhu-liniové schéma 120

115 Příklad kalkulace vzduchových množství - ComfoPlan 121

116 Příklad kalkulace - ComfoPlan 123

117 Příklady realizací projektů 124

118 Příklady realizací projektů

119 Příklad instalace v tech.místnosti Ideální instalace výsledek dokonalého naplánování

120 Příklady realizací projektů OnFloor

121 Příklady realizací projektů OnFloor

122 Příklady realizací projektů OnFloor

123 Příklady realizací projektů OnFloor

124 Příklady realizací projektů InFloor

125 Příklad realizace rozdělovačů ComfoWell 133

126 Příklady realizací projektů InFloor

127 ČSN EN /Z1 Požadavky na větrání obytných budov v ČR - Základní požadavek je zajištění trvalého přívodu venkovního vzduchu s min.intenzitou 0,3 h -1 v obytných prostorech (pokoje, ložnice apod.) a v kuchyních. - Pro vyšší požadovanou kvalitu vnitřního vzduchu se doporučuje, v souladu s ČSN EN 15251, intenzita větrání 0,5 až 0,7 h V době, kdy obytné budovy nejsou dlouhodobě využívány (dovolené, víkendy), lze připustit provoz s nižší intenzitou větrání 0,1 h -1, vztaženou k celkovému vnitřnímu objemu bytu/rodinného domu. Jako doplňující kritérium pro dimenzování přívodu vzduchu uvádí národní příloha min. dávku čerstvého vzduchu pro osoby. Vždy však musí být splněn požadavek na minimální intenzitu větrání. Pokud je větrací systém řízen podle kvality vzduchu, pak doplňujícím kritériem pro průtok vzduchu je koncentrace oxidu uhličitého v obytném prostoru. Požadavek na větrání obytných budov podle ČSN EN 15665/Z1 Požadavek Trvalé větrání (průtok venkovního vzduchu) Nárazové větrání (průtok odsávaného vzduchu) Intenzita větrání (h -1 ) Dávka venk. vzduchu na osobu (m 3 /h.os) Kuchyně (m 3 /h) Koupelny (m 3 /h) WC (m 3 /h) Min.hodnota 0, Doporučená hodnota 0,

128 268/2009 Sb. - Vyhláška o technických požadavcích na stavby 11 - Denní a umělé osvětlení, větrání a vytápění znění 20/2012 Sb. (1) U nově navrhovaných budov musí návrh osvětlení v souladu s normovými hodnotami řešit denní, umělé i případné sdružené osvětlení, a posuzovat je společně s vytápěním, chlazením, větráním, ochranou proti hluku, prosluněním, včetně vlivu okolních budov a naopak vlivu navrhované stavby na stávající zástavbu. (2) Obytné místnosti musí mít zajištěno denní osvětlení v souladu s normovými hodnotami. (3) Obytné místnosti musí mít zajištěno dostatečné větrání venkovním vzduchem a vytápění v souladu s normovými hodnotami, s možností regulace vnitřní teploty. ČSN EN 15665, Změna Z1 pro obytné budovy nebočsn EN příloha B (4) V pobytových místnostech musí být navrženo denní, umělé a případně sdružené osvětlení v závislosti na jejich funkčním využití a na délce pobytu osob v souladu s normovými hodnotami. (5) Pobytové místnosti musí mít zajištěno dostatečné přirozené nebo nucené větrání a musí být dostatečně vytápěny s možností regulace vnitřní teploty. Pro větrání pobytových místností musí být zajištěno v době pobytu osob minimální množství vyměňovaného venkovního vzduchu 25 m 3 /h na osobu, nebo minimální intenzita větrání 0,5 1/h. Jako ukazatel kvality vnitřního prostředí slouží oxid uhličitý CO 2, jehož koncentrace ve vnitřním vzduchu nesmí překročit hodnotu ppm. ČSN EN Větrání nebytových prostor, ČSN EN příloha B Vstupní parametry vnitřního prostředí pro návrh 6/2003 Sb. - Vyhláška, kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb Přílohač. 1, tabulkač. 4 (6) V místnostech, kde jsou instalovány spotřebiče paliv, musí být vždy zajištěn přívod venkovního vzduchu rovný minimálně průtoku spalovacího vzduchu pro jmenovitý výkon a typ spotřebiče.

129 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce ComfoAir 180

130 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce ComfoAir 180 Příklad: Instalace do kuchyňské linky 2/1/2017 File name 141

131 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce ComfoAir 180 Příklad: Instalace do kuchyňské linky 2/1/2017 File name 142

132 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce ComfoAir 180 Příklad: Instalace v koupelně 2/1/2017 File name 143

133 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce ComfoAir 180 Příklad: Instalace v koupelně 2/1/2017 File name 144

134 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce 680mm 560 mm 280mm ComfoAir 180 2/1/

135 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce ComfoPipe Plus Twin Duct - dvojité potrubí ComfoAir

136 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce kombinace podélného a příčného těsnění pevný a vzduchotěsný spoj

137 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce Výsledek simulací : recirkulace menší než 3% při rychlosti větru 5m/s

138 Kompaktní rekuperační větrací systém pro byty se speciálními výhodami pro rekonstrukce Prostup obvodovou konstrukcí přesný, čistý, bez tepelných mostů Použití materiálu PPS odstraňuje potřebu dodatečného tepelného zaizolování

139 5. Příklad realizace 2/1/2017 File name

140 5. Příklad realizace

141 5. Příklad realizace 152

142 Decentrální větrací jednotky Zehnder CA70/ CS50

143 Decentrální komfortní větrací jednotka ComfoAir 70 / CA70 154

144 Decentrální větrací jednotka ComfoAir

145 ComfoAir 70 / CA70 Hlavní díly A B C D E F G H I Pryžová krytka filtrů (2x) EPP izolovaný horní jádrový díl Filtr odváděného vzduchu (G3) Entalpický výměník (ERV) Nástěnný plášť Sada fasádních mřížek (krytů) s integrovanými ochrannými síťkami Plastová stěnová instalační trubka Spodní designový hliníkový kryt s integrovaným ovládacím panelem EPP-tělo jednotky s integrovanými ventilátory a mechanismem klapek J Horní designový hliníkový kryt K Řídící deska L Filtr venkovního vzduchu (G3 nebo F7) 156

146 Series ComfoAir 70 / CA70 Schéma funkce jednotky CA70 Odváděný vzduch Přiváděný vzduch T1 Venkovní vzduch Odvětrávaný vzduch 157

147 Decentrální komfortní větrací jednotka ComfoSpot 50 / CS50 158

148 ComfoSpot 50 / CS50 159

149 ComfoSpot 50 / CS50 Hlavní díly A B C D E F G H I J Exteriérový vrchní kryt Exteriérový spodní kryt s ventilačními otvory na obou stranách EPP krycí prodlužovací díl (může být zkracován) Napájecí zdroj Ventilátor na straně odvětrávaného vzduchu (ventilátor výtlaku do exteriéru) Ventilátor na straně přívodu venkovního vzduchu (ventilátor nasávání vzduchu z exteriéru) EPP krycí díl s integrovaným napájecím zdrojem, ovládacím panelem a ventilátory Ovládací panel s krytem Entalpický výměník Kryt entalpického výměníku 160

150 ComfoSpot 50 / CS50 Hlavní díly K L M N O P Q R Filtr odváděného vzduchu G4 Filtr venkovního vzduchu G4 (volitelně F7) Pryžová krytka filtru venkovního vzduchu Pryžová krytka filtru odváděného vzduchu Ovládací panel (volitelně buď na horní či spodní straně podložky vnitřního krytu) Interiérový spodní kryt s ventilačními otvory na obou stranách a s klapkovým mechanizmem Kolečko pro nastavení klapek Interiérový vrchní kryt 161

151 ComfoSpot 50 / CS50 Schéma funkce jednotky CS50 T1 Venkovní vzduch Odváděný vzduch Odvětrávaný vzduch Přiváděný vzduch 162

152 Otázky???????????

153 Děkuji za pozornost 164

154 Materiály + další materiály (technická dokumentace, návody,...) na stránkách: Comfosystems Katalog Comfosystems Ceník 2016
