1 FRÉZOVÁNÍ III- stroje Rozdělení frézek Konzolové frézky Stolové frézky Rovinné frézky Speciální frézky Dostupné z Metodického portálu ISSN: , financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

2 FRÉZKY Frézovací stroje frézky se vyskytují ve velkém počtu různých modifikací. Velikost frézky určuje: Délka pohybu pracovního stolu Šířka upínací plochy stolu Velikost upínacího kužele Rozsah posuvu a otáček

3 ROZDĚLENÍ FRÉZEK Frézky se rozdělují na: Konzolové Stolové Rovinné Speciální

4 KONZOLOVÉ FRÉZKY Charakteristickým znakem je svisle přestavitelná konzola, s níž lze obrobek nastavit do potřebné polohy se zřetelem k nástroji. Hlavní části konzolových frézek Stojan je nosnou částí všech ostatních dílů a mechanismů frézek. Je vyroben z litiny, má skříňový tvar uvnitř vyztužený žebry. Ve spodní části přechází v základovou desku, ve které jsou uloženy nádrže s chladicí kapalinou. Konzola je litinový odlitek skříňového tvaru. Je posuvně uložena na svislém vedení přední části stojanu, na němž se pohybuje vertikálním směrem. Jsou v ní uloženy převody pro ruční a strojní posuvy. Příčné saně nesou podélný stůl a umožňují příčné nastavení podélného stolu. Na horní ploše příčných saní je vedení podélného stolu. U univerzálních frézek je na příčných saních uložena točnice. Podélný stůl se pohybuje podélně nebo příčně ve vodorovné rovině. Pracovní plocha stolu má několik podélných T drážek, do kterých se vkládají hlavy upínacích šroubů. Vřeteník se nachází v horní části stojanu a je v něm uloženo otočně vřeteno.vřeteno je duté a je uložené v radiálně-axiálních ložiskách. V krajní části je kuželová dutina, u frézek novější výroby je i vnější konec vřetena kuželový. Kuželová dutina i vnější kuželový konec vřetena slouží k upínání nástrojů. Výsuvné rameno mají vodorovné a univerzální frézky. Je uloženo v rybinovém vedení horní části stojanu a je přestavitelné v příčném směru. Vysunutí je závislé na délce frézovacího trnu. Podpěrné rameno je uloženo ve vedení výsuvného ramena. V jeho ložisku je uložen letmý konec frézovacího trnu.

5 KONZOLOVÉ FRÉZKY Vyrábějí se ve třech základních variantách Vodorovné (horizontální) mají osu pracovního vřetena vodorovnou. Frézují se na nich plochy rovnoběžné s upínací plochou stolu, drážky, tvarové plochy. Pracuje se na nich válcovými, kotoučovými a tvarovými frézami.

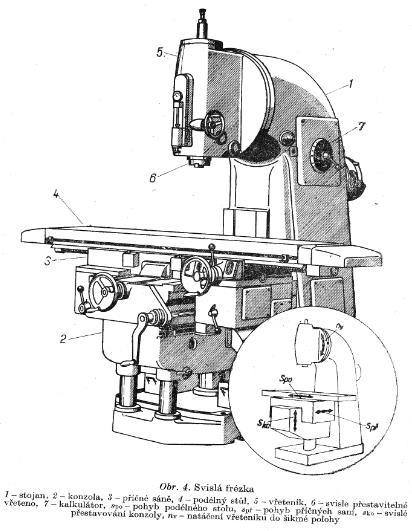

6 KONZOLOVÉ FRÉZKY Svislé (vertikální) mají osu pracovního vřetena svislou. Svislá hlava se dá obvykle natáčet o ± 45. Vřeteno bývá svisle přestavitelné. Frézují se na nich rovinné plochy rovnoběžné s upínací plochou i tvarové plochy. Používají se zde frézy s kuželovou stopkou a na trnu upínaném do vřetena frézky.

7 KONZOLOVÉ FRÉZKY Univerzální se liší od vodorovných frézek tím, že jejich podélný stůl je otočný o ±45 ve vodorovné rovině

8 STOLOVÉ FRÉZKY Mívají obvykle příčný a podélný stůl. Svislý pohyb zajišťuje vřeteno. Jsou vhodné pro velké a těžké obrobky. 1 - Základní deska 2 Stojan 3 Vřeteník 4 Vřeteno 5 Pracovní stůl 6 Ovládací panel

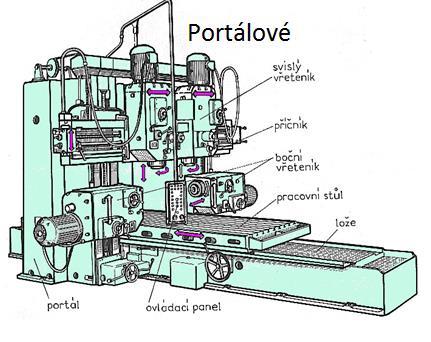

9 ROVINNÉ FRÉZKY Patří mezi nejvýkonnější obráběcí stroje. Stůl s obrobkem se pohybuje pouze ve vodorovné rovině. Svislý pohyb koná vřeteník. Mohou mít více vřeteníků. Vyrábějí se jako: Jednostojanové Dvoustojanové Portálové

10 SPECIÁLNÍ FRÉZKY Konstrukce těchto frézek je přizpůsobena druhu práce, která má být na nich vykonávána. Vyrábějí se: Odvalovací Kopírovací CNC Závitové

11 Kontrolní otázky: 1.Základní rozdělení frézek 2.Rozdělení konzolových frézek 3.Základní části konzolové frézky (jejich popis) 4.Základní druhy rovinných frézek 5.Základní druhy speciálních frézek

12 Zdroje: Josef Vach. Frézař. 1. vyd. Praha : SNTL, Kapitola 6, s Dušan Drienský, Pavel Fúrik, Terézia Lehmanová, Josef Tomaides. Strojní obrábění I, SNTL, 1988, Kapitola 5, s
