1 Stolní vrtačky Tischbohrmaschinen Sloupové vrtačky Säulenbohrmaschinen Radialbohrmaschinen Převodové vrtačky Bohr-Fräsmaschinen Frézky Drehmaschinen Messgeräte CNC obrábění Metallbandsägen Soustruhy Schleifmaschinen Poliermaschinen Měření Blechbearbeitungmaschinen Pásové pily Kotoučové pily Kotoučové brusky Pásové brusky Leštičky Zpracování plechu Ruční lisy Příslušenství Kovoobráběcí stroje Katalog 09/2006

2 Obsah Vrtačky quantum B OPTI B PRO quantum B Vario OPTI B Pro Vario OPTI B 24 H OPTI B 28 H quantum B 30 GT quantum B 30 GS Novinka Novinka Novinka quantum B 28 GT OPTI B 30 BS Vario OPTI B 40 GSP OPTI B 40 GSM OPTI B 50 GSM Příslušenství pro vrtačky Novinka Frézky quantum BF16 Vario OPTI BF 20 Vario OPTI BF 20 L Vario OPTI BF 20 Vario CNC OPTI F 25, F 30 / Vario OPTI F OPTI F OPTI BF 46 Vario Novinka Novinka Novinka OPTI MF 2 Vario OPTI MF 4 Vario OPTI UF OPTI F 100 CNC Příslušenství pro frézky Novinka Soustruhy quantum D 140 Vario OPTI D 180 Vario quantum D 210 / Vario quantum D 250 / Vario OPTI D 240 / Vario OPTI D 280 / Vario OPTI D / Vario OPTI D / Vario OPTI D OPTI D OPTI D OPTI D OPTI D OPTI D OPTI D OPTI D OPTI D OPTI D Příslušenství soustruhů Odměřování / Měření / Strojní lampy Strojní lampy MPA DPA Měřící lišty DPA 2000 S Sada mikrometrů Měřící sada MS Digitální mikrometr Novinka Novinka Výškové odměřování Digitální posuvná měřítka Strojní vodováha Dig. odměřování DPM Měřící hodinky Magnetický stojan Měřící a zkušební deska Digitální posuvná měřítka

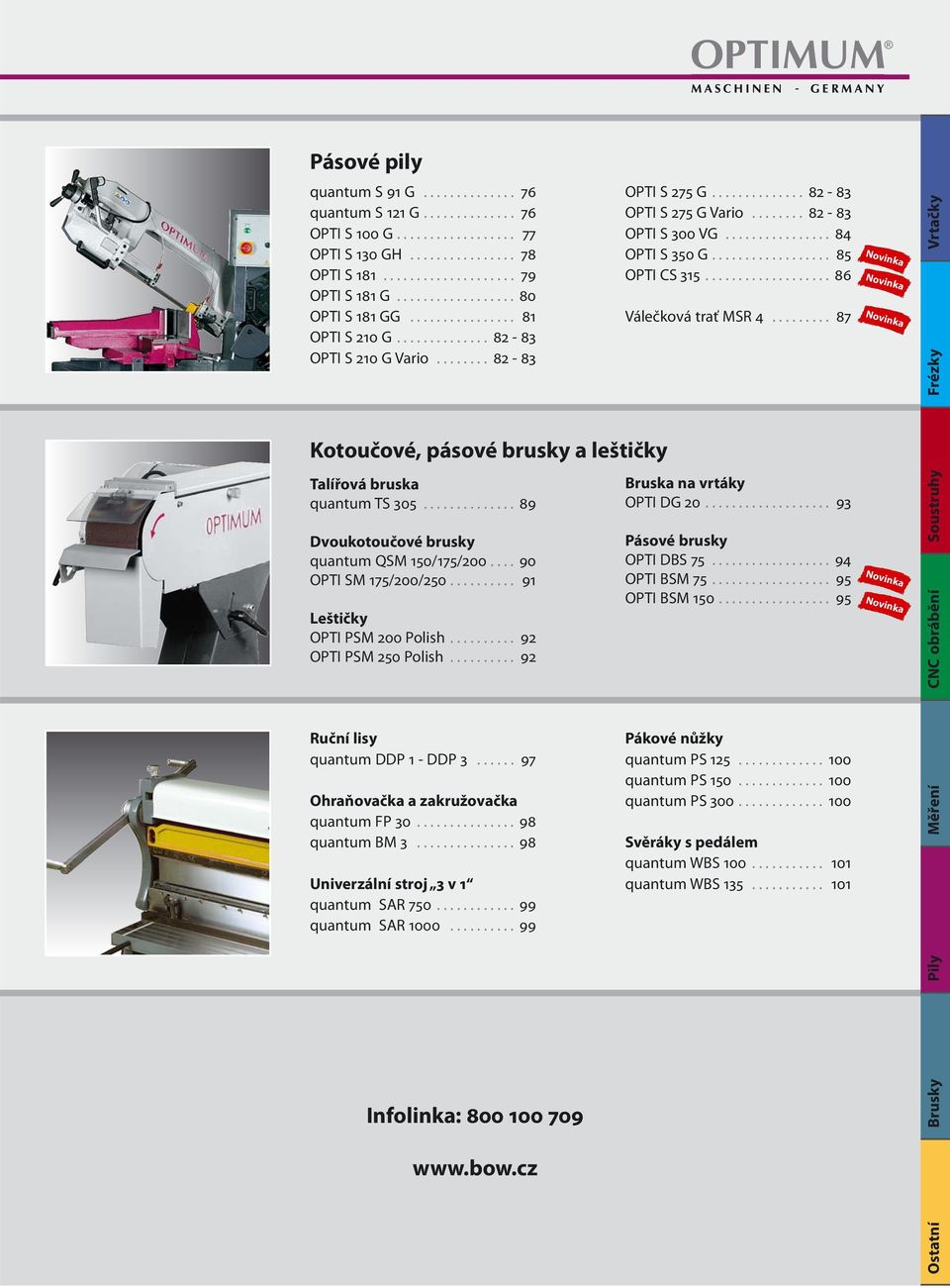

3 Pásové pily quantum S 91 G quantum S 121 G OPTI S 100 G OPTI S 130 GH OPTI S OPTI S 181 G OPTI S 181 GG OPTI S 210 G OPTI S 210 G Vario OPTI S 275 G OPTI S 275 G Vario OPTI S 300 VG OPTI S 350 G OPTI CS Válečková trať MSR Novinka Novinka Novinka Vrtačky Frézky Kotoučové, pásové brusky a leštičky Talířová bruska quantum TS Dvoukotoučové brusky quantum QSM 150/175/ OPTI SM 175/200/ Leštičky OPTI PSM 200 Polish OPTI PSM 250 Polish Bruska na vrtáky OPTI DG Pásové brusky OPTI DBS OPTI BSM OPTI BSM Novinka Novinka Soustruhy CNC obrábění Ruční lisy quantum DDP 1 - DDP Ohraňovačka a zakružovačka quantum FP quantum BM Univerzální stroj 3 v 1 quantum SAR quantum SAR Pákové nůžky quantum PS quantum PS quantum PS Svěráky s pedálem quantum WBS quantum WBS Měření Brusky Ostatní Pily Infolinka:

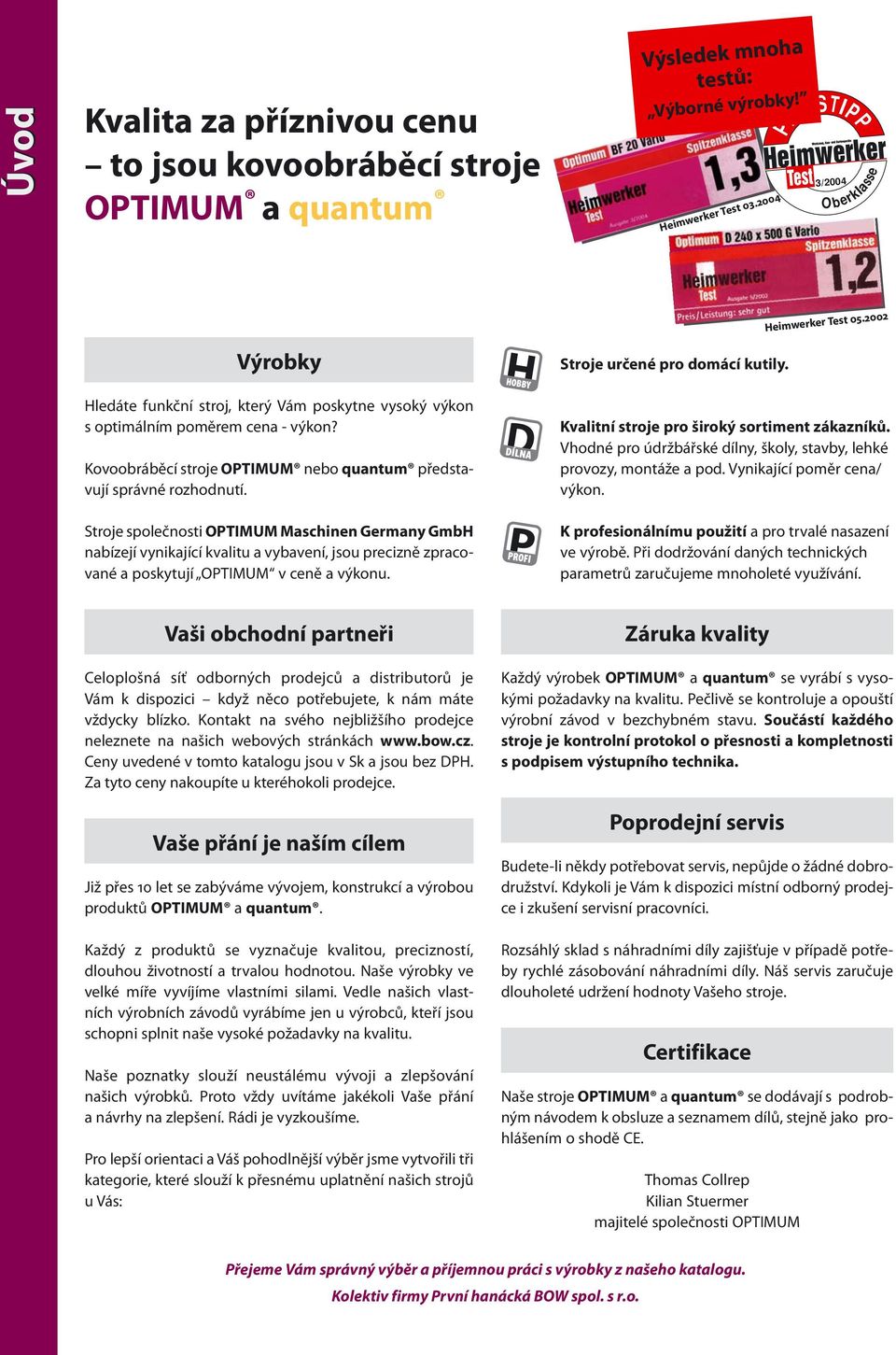

4 Úvod Kvalita za příznivou cenu to jsou kovoobráběcí stroje OPTIMUM a quantum Výsledek mnoha testů: Výborné výrobky! Heimwerker Test PREISTIPP 3/2004 O berklasse Heimwerker Test Výrobky Hledáte funkční stroj, který Vám poskytne vysoký výkon s optimálním poměrem cena - výkon? Kovoobráběcí stroje OPTIMUM nebo quantum představují správné rozhodnutí. Stroje společnosti OPTIMUM Maschinen Germany GmbH nabízejí vynikající kvalitu a vybavení, jsou precizně zpracované a poskytují OPTIMUM v ceně a výkonu. Stroje určené pro domácí kutily. Kvalitní stroje pro široký sortiment zákazníků. Vhodné pro údržbářské dílny, školy, stavby, lehké provozy, montáže a pod. Vynikající poměr cena/ výkon. K profesionálnímu použití a pro trvalé nasazení ve výrobě. Při dodržování daných technických parametrů zaručujeme mnoholeté využívání. Vaši obchodní partneři Záruka kvality Celoplošná síť odborných prodejců a distributorů je Vám k dispozici když něco potřebujete, k nám máte vždycky blízko. Kontakt na svého nejbližšího prodejce neleznete na našich webových stránkách Ceny uvedené v tomto katalogu jsou v Sk a jsou bez DPH. Za tyto ceny nakoupíte u kteréhokoli prodejce. Vaše přání je naším cílem Již přes 10 let se zabýváme vývojem, konstrukcí a výrobou produktů OPTIMUM a quantum. Každý z produktů se vyznačuje kvalitou, precizností, dlouhou životností a trvalou hodnotou. Naše výrobky ve velké míře vyvíjíme vlastními silami. Vedle našich vlastních výrobních závodů vyrábíme jen u výrobců, kteří jsou schopni splnit naše vysoké požadavky na kvalitu. Naše poznatky slouží neustálému vývoji a zlepšování našich výrobků. Proto vždy uvítáme jakékoli Vaše přání a návrhy na zlepšení. Rádi je vyzkoušíme. Pro lepší orientaci a Váš pohodlnější výběr jsme vytvořili tři kategorie, které slouží k přesnému uplatnění našich strojů u Vás: Každý výrobek OPTIMUM a quantum se vyrábí s vysokými požadavky na kvalitu. Pečlivě se kontroluje a opouští výrobní závod v bezchybném stavu. Součástí každého stroje je kontrolní protokol o přesnosti a kompletnosti s podpisem výstupního technika. Poprodejní servis Budete-li někdy potřebovat servis, nepůjde o žádné dobrodružství. Kdykoli je Vám k dispozici místní odborný prodejce i zkušení servisní pracovníci. Rozsáhlý sklad s náhradními díly zajišťuje v případě potřeby rychlé zásobování náhradními díly. Náš servis zaručuje dlouholeté udržení hodnoty Vašeho stroje. Certifikace Naše stroje OPTIMUM a quantum se dodávají s podrobným návodem k obsluze a seznamem dílů, stejně jako prohlášením o shodě CE. Thomas Collrep Kilian Stuermer majitelé společnosti OPTIMUM Přejeme Vám správný výběr a příjemnou práci s výrobky z našeho katalogu. Kolektiv firmy První hanácká BOW spol. s r.o.

5 Vrtačky Z programu vrtaček OPTIMUM a quantum Vám nabídneme správnou vrtačku pro každé použití. Široká nabídka modelů Vhodnou vrtačku můžete vybírat z 23 různých modelů tak, aby odpovídala Vašim nárokům a použití. Řada začíná u stolní vrtačky quantum B 16 a pokračuje až k převodové vrtačce OPTI B 50 GSM. Příslušenství Pro všechny stroje nabízíme rozsáhlý sortiment příslušenství stačí si jen vybrat.

6 Stolní a sloupové vrtačky quantum B 16 / quantum B 20 / quantum B 25 / quantum B 32 Stolní a sloupové vrtačky určené pro široké použití od hobby až po dílnu, údržbu a servis. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Vřeteno s přesnými kuličkovými ložisky Kvalitní rychloupínací hlavička quantum s házivostí <0,09 mm v základní výbavě Dlouhé ergonomicky konstruované rukojeti se Softgrip pro práci bez prokluzu Hloubkový doraz Velmi klidný chod díky hliníkovým řemenicím s broušenými drážkovými unášeči Kvalitní ozubené řemeny umožnují výrazně lepší přenos síly a mnohem menší výkonovou ztrátu Přesně obrobený pracovní stůl s drážkami jdoucími příčně, je sklopný od -45 do +45 a otočný o 360 Masívní, silně dimenzovaná základní deska s drážkami, na spodní straně žebrovaná T-matice sériově pro upevnění svěráku Pohodlný hlavní vypínač v krytí IP 54 s nulovým spouštěčem a uzamykatelným nouzovým vypínačem Snadná ovladatelnost zepředu Modely na 400 V s vačkovým přepínačem chodu vpravo-vlevo Tiché a výkonné hliníkové elektromotory Optimální poměr cena/výkon Typ quantum B 16 quantum B 20 Objednací číslo (230 V) Cena bez DPH Kč Kč Objednací číslo (400 V) Cena bez DPH Kč Technická data Max. průměr vrtáku / ocel 16 mm 20 mm Vyložení 125 mm 170 mm Max. vzdálenost vřetene a stolu 390 mm 450 mm Max. vzdál. vřetene a základní desky 525 mm 635 mm Kužel vřetene MK 2 MK 2 Otáčky vřetene ot./min ot./min Počet stupňů rychlosti 5 12 Vrtací hloubka 65 mm 80 mm Úhel natáčení vrtacího stolu Průměr sloupu 60 mm 70 mm Velikost stolu/velikost T-drážky mm / 14 mm mm / 14 mm Výkon motoru 50 Hz 450 W 550 W Rozměry stroje mm mm Váha stroje 31 kg 51 kg Součást dodávky: quantum B 16 / B 20 Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 2 / B16 Ochranný kryt sklíčidla 2 ks T-matic Součást dodávky: quantum B 25 Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 3 / B16 Ochranný kryt sklíčidla 2 ks T-matic quantum B 32 Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 4 / B16 Ochranný kryt sklíčidla 2 ks T-matic 4 Stroje jsou vyráběny podle CE norem.

7 Argumenty, které přesvědčují... Měření Frézky CNC obrábění Pily Brusky Ostatní Soustruhy Vrtačky Zepředu snadno přístupný bezpečný vypínač v krytí IP54 s nulovým spínačem a uzamykatelným nouzovým vypínačem U provedení 400 V vačkový přepínač vpravo-vlevo B 32 Možnost seřízení radiální vůle uložení pinoly. Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unášeči Výrazně lepší přenos síly a značně snížená ztráta výkonu díky kvalitním ozubeným řemenům Další příslušenství na straně 17. Typ quantum B 25 quantum B 32 Objednací číslo Cena bez DPH Kč Kč Technická data Max. průměr vrtáku / ocel 20 mm 32 mm Vyložení 170 mm 225 mm Max. vzdálenost vřetene a stolu 760 mm 600 mm Max. vzdál. vřetene a základní desky mm mm Kužel vřetene MK 3 MK 4 Otáčky vřetene ot./min ot./min Počet stupňů rychlosti 12 9 Vrtací hloubka 80 mm 125 mm Úhel natáčení vrtacího stolu Průměr sloupu 70 mm 92 mm Velikost stolu/velikost T-drážky mm / 14 mm mm / 14 mm Výkon motoru 400 V / 50 Hz 550 W 1,1 kw Hlavní rozměry stroje mm mm Váha stroje 58 kg 138 kg Vřeteno s přesnými kuličkovými ložisky Standardně kvalitní rychloupínací vrtací hlavička quantum Páka posuvu pinoly ergonomicky konstruovaná a vybavená rukojetí»softgrip«hloubkový doraz Stroje jsou vyráběny podle CE norem. 5

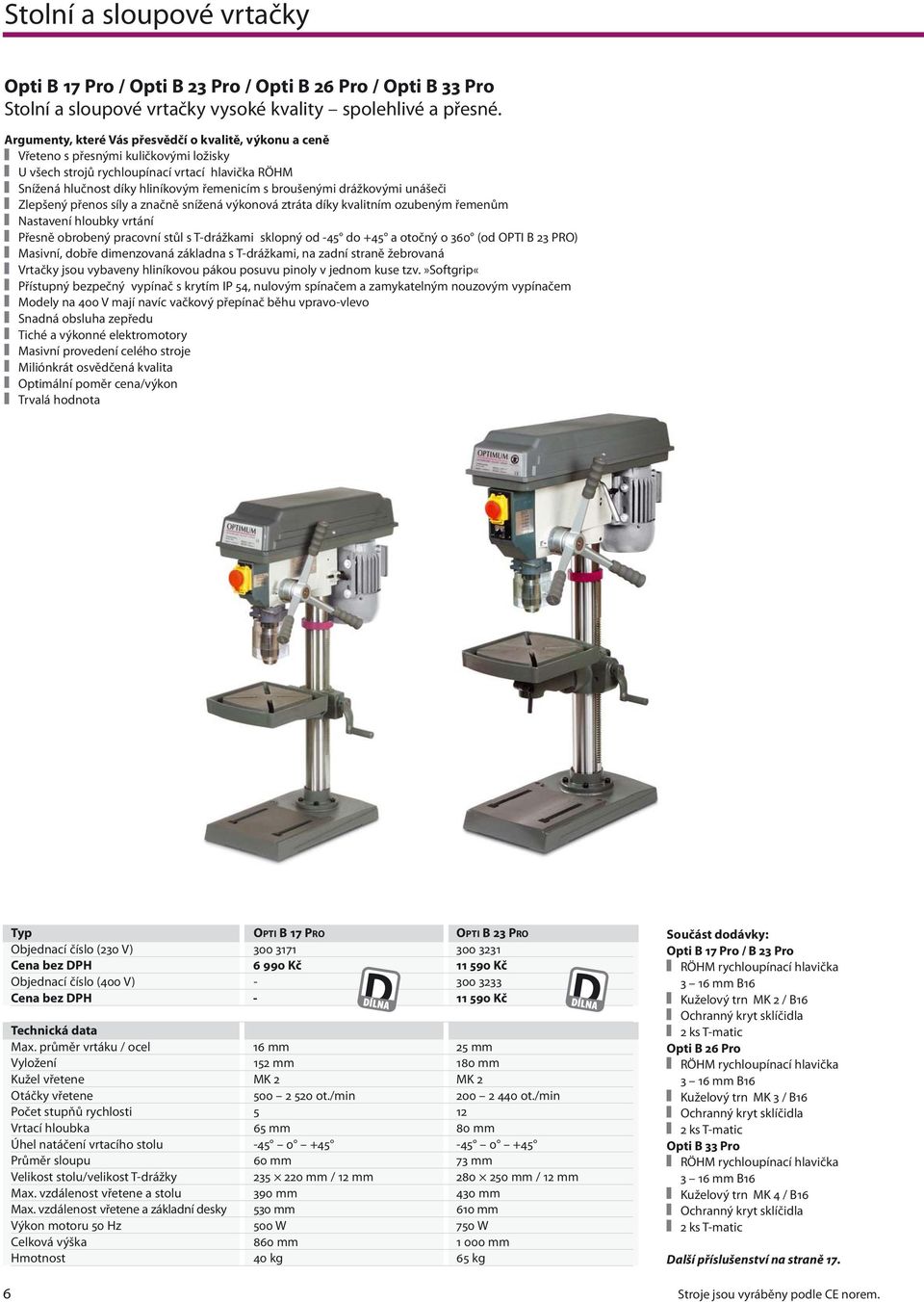

8 Stolní a sloupové vrtačky Opti B 17 Pro / Opti B 23 Pro / Opti B 26 Pro / Opti B 33 Pro Stolní a sloupové vrtačky vysoké kvality spolehlivé a přesné. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Vřeteno s přesnými kuličkovými ložisky U všech strojů rychloupínací vrtací hlavička RÖHM Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unášeči Zlepšený přenos síly a značně snížená výkonová ztráta díky kvalitním ozubeným řemenům Nastavení hloubky vrtání Přesně obrobený pracovní stůl s T-drážkami sklopný od -45 do +45 a otočný o 360 (od OPTI B 23 PRO) Masivní, dobře dimenzovaná základna s T-drážkami, na zadní straně žebrovaná Vrtačky jsou vybaveny hliníkovou pákou posuvu pinoly v jednom kuse tzv.»softgrip«přístupný bezpečný vypínač s krytím IP 54, nulovým spínačem a zamykatelným nouzovým vypínačem Modely na 400 V mají navíc vačkový přepínač běhu vpravo-vlevo Snadná obsluha zepředu Tiché a výkonné elektromotory Masivní provedení celého stroje Miliónkrát osvědčená kvalita Optimální poměr cena/výkon Trvalá hodnota Typ OPTI B 17 PRO OPTI B 23 PRO Objednací číslo (230 V) Cena bez DPH Kč Kč Objednací číslo (400 V) Cena bez DPH Kč Technická data Max. průměr vrtáku / ocel 16 mm 25 mm Vyložení 152 mm 180 mm Kužel vřetene MK 2 MK 2 Otáčky vřetene ot./min ot./min Počet stupňů rychlosti 5 12 Vrtací hloubka 65 mm 80 mm Úhel natáčení vrtacího stolu Průměr sloupu 60 mm 73 mm Velikost stolu/velikost T-drážky mm / 12 mm mm / 12 mm Max. vzdálenost vřetene a stolu 390 mm 430 mm Max. vzdálenost vřetene a základní desky 530 mm 610 mm Výkon motoru 50 Hz 500 W 750 W Celková výška 860 mm mm Hmotnost 40 kg 65 kg Součást dodávky: Opti B 17 Pro / B 23 Pro RÖHM rychloupínací hlavička 3 16 mm B16 Kuželový trn MK 2 / B16 Ochranný kryt sklíčidla 2 ks T-matic Opti B 26 Pro RÖHM rychloupínací hlavička 3 16 mm B16 Kuželový trn MK 3 / B16 Ochranný kryt sklíčidla 2 ks T-matic Opti B 33 Pro RÖHM rychloupínací hlavička 3 16 mm B16 Kuželový trn MK 4 / B16 Ochranný kryt sklíčidla 2 ks T-matic Další příslušenství na straně Stroje jsou vyráběny podle CE norem.

9 Argumenty, které přesvědčují... Měření Frézky CNC obrábění Pily Brusky Ostatní Soustruhy Vrtačky Snadno přístupný bezpečný vypínač v krytí IP54 s nulovým spínačem, zamykatelným nouzovým vypínačem U provedení 400 V dobře přístupný vačkový přepínač vpravo-vlevo B 33 Pro Možnost seřízení radiální vůle uložení pinoly. Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unášeči Výrazně lepší přenos síly a značně snížená ztráta výkonu díky kvalitním poháněcím řemenům Typ OPTI B 26 PRO OPTI B 33 PRO Objednací číslo Cena bez DPH Kč Kč Technická data Max. průměr vrtáku / ocel 25 mm 30 mm Vyložení 210 mm 254 mm Kužel vřetene MK 3 MK 4 Otáčky vřetene ot./min ot./min Počet stupňů rychlosti 12 9 Vrtací hloubka 85 mm 120 mm Úhel natáčení vrtacího stolu Průměr sloupu 80 mm 92 mm Velikost stolu/velikost T-drážky mm / 14 mm mm / 14 mm Max. vzdálenost vřetene a stolu 730 mm 720 mm Max. vzdálenost vřetene a základní desky mm mm Výkon motoru 750 W / 400 V W / 400 V Celková výška mm mm Hmotnost stroje 82 kg 135 kg Vřeteno s přesnými kuličkovými ložisky Standardně dodávaná kvalitní rychloupínací vrtací hlavička RÖHM Páka posuvu pinoly z jednoho kusu z tlakově litého hliníku s rukojetí»softgrip«stroje jsou vyráběny podle CE norem. 7

10 Stolní a sloupové vrtačky s frekvenčním měničem quantum B 20 Vario / quantum B 25 Vario / quantum B 32 Vario Stolní a sloupové vrtačky s neobvykle velkým rozsahem otáček plynule přestavitelné pomocí frekvenčního měniče Made in Germany. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Tichý, výkonný a trvanlivý elektromotor průmyslového typu Frekvenční měnič zajišťuje konstantní průběh točivého momentu i při proměnlivém zatížení Rozsah otáček volitelný od 25 do 225 % hodnoty dané nastavením polohy klínových řemenů Typ quantum B 20 F Vario quantum B 25 F Vario quantum B 32 F Vario Objednací číslo Cena bez DPH Kč Kč Kč Technická data Max. průměr vrtáku / ocel 20 mm 20 mm 32 mm Vyložení 170 mm 170 mm 225 mm Max. vzdálenost vřetene a stolu 450 mm 760 mm 600 mm Max. vzdál. vřetene a základny 635 mm mm mm Kužel vřetene MK 2 MK 3 MK 4 Otáčky vřetene ot./min ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 80 mm 80 mm 125 mm Úhel natáčení vrtacího stolu Průměr sloupu 70 mm 70 mm 92 mm Velikost stolu / velikost T-drážky mm / 14 mm mm / 14 mm mm / 14 mm Výkon motoru 230 V / 50 Hz 550 W 550 W W Hlavní rozměry stroje mm mm mm Váha stroje 56 kg 63 kg 138 kg Součást dodávky: quantum B 20 F Vario Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 2 / B16 Ochranný kryt sklíčidla quantum B 25 F Vario Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 3 / B16 Ochranný kryt sklíčidla quantum B 32 F Vario Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 4 / B16 Ochranný kryt sklíčidla Další příslušenství na straně Stroje jsou vyráběny podle CE norem.

11 Opti B 23 Pro Vario / Opti B 26 Pro Vario / Opti B 33 Pro Vario Stolní a sloupové vrtačky s neobvykle velkým rozsahem otáček plynule přestavitelné pomocí frekvenčního měniče Made in Germany. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Tichý, výkonný a trvanlivý elektromotor průmyslového typu Frekvenční měnič zajišťuje konstantní průběh točivého momentu i při proměnlivém zatížení Rozsah otáček volitelný od 25 do 225 % hodnoty dané nastavením polohy klínových řemenů Velmi přesné a výkonné provedení celého stroje Měření CNC obrábění Vrtačky Pily Brusky Soustruhy Frézky Typ OPTI B 23 Pro Vario OPTI B 26 Pro Vario OPTI B 33 Pro Vario Objednací číslo Cena bez DPH Kč Kč Kč Ostatní Technická data Max. průměr vrtáku / ocel 25 mm 25 mm 30 mm Vyložení 180 mm 210 mm 254 mm Kužel vřetene MK 2 MK 3 MK 4 Otáčky vřetene ot./min ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 80 mm 85 mm 120 mm Stůl vrtačky Průměr sloupu 73 mm 80 mm 92 mm Velikost stolu/velikost T-drážky mm / 12 mm mm / 14 mm mm / 14 mm Max. vzdálenost vřetene a stolu 430 mm 730 mm 720 mm Max. vzdál. vřetene a základny 610 mm mm mm Výkon motoru 400 V / 50 Hz 750 W 750 W W Celková výška mm mm mm Hmotnost stroje 75 kg 90 kg 140 kg Součást dodávky: quantum B 23 Pro Vario RÖHM rychloupínací hlavička 3 16 mm, B16 Kuželový trn MK 2 / B16 Ochranný kryt sklíčidla 2 ks T-matic quantum B 25 F Vario RÖHM rychloupínací hlavička 3 16 mm, B16 Kuželový trn MK 3 / B16 Ochranný kryt sklíčidla 2 ks T-matic quantum B 32 F Vario RÖHM rychloupínací hlavička 3 16 mm, B16 Kuželový trn MK 4 / B16 Ochranný kryt sklíčidla 2 ks T-matic Další příslušenství na straně 17. Stroje jsou vyráběny podle CE norem. 9

12 Stolní a sloupové vrtačky Novinka OPTI B 24 H / OPTI B 28 H Masivní vrtačky s velkou tuhostí pro náročné uživatele. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Vřeteno s přesnými kuličkovými ložisky Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unašeči Velmi kvalitní klínový řemen Gates 7M pro výrazně lepší přenos síly Ozubená tyč pro výškové nastavení stolu Masivní litinový sloup a hlava zaručují tichý chod a stabilitu Nastavení hloubky vrtání až 85 mm (B 24 H) a až 105 mm (B 28 H) 7 rychlostí otáček (B 24 H) a 22 rychlostí otáček (B 28 H) Masivní, dobře dimenzovaná základna s T-drážkami, na zadní straně žebrovaná Páka posuvu pinoly z tlakově litého hliníku z jednoho kusu s rukojetí Softgrip Snadno přístupný bezpečnostní vypínač (krytí IP 54) Kryt řemenic s bezpečnostním spínačem Zesílená objímka stolu Pracovní základna stroje s T-drážkami Přepínač pro pravý/levý chod Tichý a výkonný elektromotor Masivní provedení celého stroje Osvětlení pracovního stolu Součást dodávky Opti B 24 H Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 2 / B16 Ochranný kryt sklíčidla T-matice Opti B 28 H Rychloupínací hlavička (0 16 mm) B16 Kuželový trn MK 3 / B16 Ochranný kryt sklíčidla T-matice Typ OPTI B 24 H OPTI B 28 H Objednací číslo Cena bez DPH Kč Kč Technické údaje Vrtací výkon v oceli (max.) Ø 20 mm Ø 28 mm Vyložení 165 mm 200 mm Vrtací hloubka 85 mm 105 mm Kužel vřetene MK 2 MK 3 Vzdálenost vřeteno-stůl (max.) 440 mm 860 mm Vzdálenost vřeteno-základna (max.) 590 mm mm Otáčky vřetene min min -1 Počet rychlostí otáček 7 rychlostí 16 rychlostí Průměr sloupu 80 mm 92 mm Velikost stolu (L B) mm mm Velikost T-drážek 14 mm 14 mm Velikost pracovní plochy základny mm mm Rozteč T-drážek základny 120 mm 120 mm Rozměry stroje (h š v) mm mm Hmotnost 102 kg 147 kg Výkon motoru 850 W / 230 V ~50 Hz 850 W / 400 V ~ 50 Hz 10 Stroje jsou vyráběny podle CE norem.

13 Snadná výměna nástroje pomocí vyražeče (B 28 H) Novinka B 24 H B 28 H Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unašeči Velmi kvalitní klínový řemen Gates 7M pro výrazně lepší přenos síly. Zaručená životnost pracovních hodin. Vrtačky Frézky Páka posuvu pinoly z tlakově litého hliníku v jednom kuse s rukojetí Softgrip Rychloupínací páka k napínání klínového řemenu Soustruhy Osvětlení pracovního stolu Výškově přestavitelný ochranný štít proti odlétajícím třískám vybaven koncovým mikrospínačem CNC obrábění Silně dimenzovaný, masivní vrtací stůl s T-drážkami, na spodní straně žebrovaný Výškové přestavení stolu Zesílená objímka stolu Měření Masivní, dobře dimenzovaná základna s T-drážkami, na zadní straně žebrovaná Silnostěnný litinový sloup zaručující klidný chod a stabilitu stroje Pily Pomocí vytočení stolu je základní deska použitelná jako pracovní plocha pro vysoké obrobky Obr.: OPTI B 24 H Brusky Ostatní Stroje jsou vyráběny podle CE norem. 11

14 Stolní a sloupové vrtačky quantum B 30 GT / quantum B 28 GS / quantum B 30 GS Převodové vrtačky pro dílenské i průmyslové využití. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Řazení rychlostí pomocí dvou pák, umístěných na boku vrtací hlavy Výškové přestavení vrtací hlavy pomocí ozubené tyče Pomocí ozubené tyče výškově přestavitelný pracovní stůl (B 28 GS a B 30 GS) Pohodlný hlavní vypínač v krytí IP 54 s podpěťovým spínačem, uzamykatelným nouzovým vypínačem a přepínačem chodu vpravo-vlevo Zepředu snadno ovladatelný Vřeteno s přesnými kuželíkovými ložisky se zaručenou házivostí <0,02 mm měřeno na vrtací pinole Kvalitní rychloupínací vrtací hlavička quantum s házivostí <0,06 mm Masivní, silně dimenzovaná základní deska s T-drážkami; na spodní straně silně žebrovaná Tichý a výkonný 2-stupňový elektromotor s převodovkou s ozubenými koly pro přímý pohon Rychloutažení výškově přestavitelné vrtací hlavy Na boční straně umístěný hloubkový doraz s měřítkem Dlouhá, posuvně konstruovaná rukojeť páky pro snadný ruční posuv Automatické vyrážení nástroje Silnostěnný litinový sloup zajišťuje velmi klidný chod a stabilitu Součást dodávky: Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 3 Další příslušenství na straně 17. Typ quantum B 30 GT quantum B 28 GS quantum B 30 GS Objednací číslo Cena bez DPH Kč Kč Kč Technická data Max. průměr vrtáku / ocel 30 mm 30 mm 30 mm Max. průměr vrtáku / litina 38 mm 38 mm 38 mm Řezání závitů / ocel M 12 M 12 M 12 Řezání závitů / litina M 16 M 16 M 16 Vyložení 225 mm 225 mm 315 mm Vzdálenost vřetene a stolu mm mm Vzdálenost vřetene a zákl. desky 405 mm mm mm Kužel vřetene MK 3 MK 3 MK 3 Otáčky vřetene ot./min ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 140 mm 140 mm 140 mm Průměr sloupu 100 mm 100 mm 125 mm Velikost T-drážky 14 mm 14 mm 14 mm Velikost stolu mm mm Velikost základny mm mm mm Výkon motoru, 2 rychlosti 75o W / 400 V / 50 Hz 75o W / 400 V / 50 Hz 750 W / 400 V / 50 Hz Hlavní rozměry stroje mm mm mm Hmotnost 140 kg 270 kg 440 kg 12 Stroje jsou vyráběny podle CE norem.

15 Sloupová vrtačka Novinka termín dodání na dotaz. OPTI B 30 BS VARIO Sloupová vrtačka s digitálním odměřováním pinoly a proměnlivou změnou otáček. Argumenty, které přesvědčují... Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Vřeteno s přesnými kuličkovými ložisky Snížená hlučnost díky hliníkovým řemenicím s broušenými drážkovými unašeči Velmi kvalitní klínový řemen Gates 7M poskytuje výrazně lepší přenos síly bez prokluzu Ozubená tyč pro výškové nastavení stolu Nastavení hloubky vrtání Masivní, dobře dimenzovaná základna s T-drážkami, na zadní straně žebrovaná Vrtací hloubka 125 mm Tříramenná páka posuvu z oceli Snadný přístup k ovládacím prvkům na panelu Digitální odměřování hloubky, ukazující s přesností 0,01 mm Proměnlivá změna otáček Jednoduchá výměna nástrojů pomocí vyražeče Výškově přestavitelný ochranný štít proti odlétajícím třískám vybaven koncovým mikrospínačem Osvětlení pracovního stolu Zesílená objímka stolu Přepínač otáček vpravo-vlevo Velmi tichý chod díky kvalitnímu provedení elektromotoru s dobrou charakteristikou regulace Optimální poměr cena/výkon Trvalá hodnota Snadná výměna nástroje pomocí vyražeče Silně dimenzovaný, masivní vrtací stůl s T-drážkami, na spodní straně žebrovaný Výškové přestavení stolu CNC obrábění Soustruhy Frézky Vrtačky Volitelné příslušenství: Strojní svěrák OPTI BSI 140 Svěrák průmyslové kvality s výměnnou prizmatickou čelistí, přesně broušený Objednací číslo: Cena bez DPH: Kč Další příslušenství na str. 17 Typ OPTI B 30 BS Vario Objednací číslo Cena bez DPH Kč Osvětlení pracovního stolu Výškově přestavitelný ochranný štít proti odlétajícím třískám vybaven koncovým mikrospínačem Měření Pily Technická data Vrtací výkon v oceli (max.) Ø 30 mm Vyložení 285 mm Kužel vřetene MK 3 Vzdálenost vřetene a stolu 790 mm Vzdálenost vřetene a zákl. desky mm Otáčky vřetene min -1 Počet stupňů rychlosti 3 Vrtací hloubka 125 mm Průměr sloupu 115 mm Velikost stolu mm Velikost T-drážky 14 mm Hlavní rozměry stroje mm Hmotnost 231 kg Výkon motoru W / 230 V ~50 Hz Součást dodávky: Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 3 / B16 Ochranný kryt sklíčidla Chlazení Vyražeč nástroje T-matice Tichý a silný elektromotor s dobrou charakteristkou regulace Plynulá regulace otáček Kryt řemenic vybaven bezpečnostním spínačem Brusky Ostatní Stroje jsou vyráběny podle CE norem. 13

16 Převodové sloupové vrtačky Opti B 40 GSP / Opti B 40 GSM Profesionální sloupové vrtačky s převodovým soukolím, strojním posuvem, závitovacím cyklem a chlazením. Opti B 40 GSM s elektromagnetickým spínáním strojního posuvu vřetene. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Velmi klidný chod díky broušeným ozubeným kolům Automatické mazání ozubených kol pomocí olejového čerpadla Vysoká přesnost a kruhovitost díky tuhému vřetenu, které je kalené a broušené 9 rychlostí řaditelných pákami na přední straně stroje a dvoustupňový elektromotor dávají 18 rychlostních stupňů Uzamykatelný hlavní vypínač s jištěním motoru Přepínač chodu vpravo-vlevo se dvěma stupni rychlosti Vypínač osvětlení Všechny důležité ovládací prvky jsou umístěny na přední straně stroje kvůli jednoduchosti obsluhy Integrovaná lampa k osvětlení pracovního stolu Jednoduchá výměna nástrojů a spouštěcí páka pro automatický posuv pinoly na boku vrtačky Nastavitelný hloubkový doraz s milimetrovou stupnicí odečitatelnou zepředu Závitovací cyklus nastavitelný pomocí dvou koncových spínačů automatická změna otáček Opti B 40 GSP Strojní posuv pinoly se aktivuje ruční pákou. Po dosažení nastavené hloubky dojde k automatickému vypnutí posuvu a k návratu vřetene do nulové polohy. Opti B 40 GSM Elektromagnetické spínání strojního posuvu tlačítky na rukojetích. U hlubokých otvorů může být posuv pro zlepšení tvorby třísek přerušen a obnoven bez časového zpoždění pouhým stisknutím tlačítka na páce posuvu. Při závitovacím cyklu se stisknutím tlačítka změní smysl otáčení vřetene. Typ OPTI B 40 GSP OPTI B 40 GSM Objednací číslo Cena bez DPH Kč Kč Technická data Max. průměr vrtáku / ocel 35 mm 35 mm Max. průměr vrtáku / litina 45 mm 45 mm Max. velikost závitu / ocel M 24 M 24 Max. velikost závitu / litina M 30 M 30 Vyložení 350 mm 350 mm Max. vzdálenost vřetene a stolu 780 mm 780 mm Vzdálenost vřetene a zákl. desky mm 1320 mm Kužel vřetene MK 4 MK 4 Otáčky vřetene ot./min ot./min Počet stupňů rychlosti Vrtací hloubka 180 mm 180 mm Strojní posuv vřetene (počet/rozsah) 2 rychlosti / 0,1-0,2 mm/ot. 2 rychlosti / 0,1 0,2 mm/ot. Průměr sloupu 150 mm 150 mm Velikost T-drážky 18 mm 18 mm Velikost stolu mm mm Velikost základny mm mm Výkon motoru 400 V / 50 Hz 1,5 kw 1,5 kw Hlavní rozměry stroje mm mm Hmotnost 660 kg 660 kg Součást dodávky: Rychloupínací hlavička 0 16 mm, B16 Kuželový trn MK 4 / B16 Ochranný kryt sklíčidla Osvětlení stolu Chlazení Další příslušenství na straně Stroje jsou vyráběny podle CE norem.

17 Změna rychlosti automatického posuvu pinoly Frézky Vrtačky 9 rychlostí řaditelných pákou na přední straně stroje a dvoustupňový elektromotor dávají 18 rychlostních stupňů Jednoduché vyražení nástroje z kužele Nouzový vypínač Hloubkový doraz s milimetrovým pravítkem Soustruhy Výškově přestavitelný ochranný štít z plexiskla proti odlétajícím třískám vybaven koncovým mikrospínačem Osvětlení pracovního prostoru Spínač strojního posuvu CNC obrábění Silnostěnný litinový sloup zajišťuje tuhost a klidný chod Měření Silně dimenzovaný, masivní vrtací stůl, přesně povrchově opracovaný s křížově běžícími T-drážkami Na spodní straně silně žebrovaný, pomocí ozubené tyče výškově přestavitelný Otočný o 360 okolo vlastní osy a okolo sloupu Integrované čerpadlo a nádrž na chladicí kapalinu Pily Brusky Masivní základní deska s T-drážkami, přesně povrchově obrobená Pomocí vytočení stolu je základní deska použitelná jako pracovní plocha pro obzvlášť vysoké obrobky Ostatní Obr.: OPTI B 40 GSM Stroje jsou vyráběny podle CE norem. 15

18 Převodové sloupové vrtačky Novinka OPTI B 50 GSM Masivní převodová sloupová vrtačka s elektromagnetickým spínáním posuvu pinoly, závitovacím cyklem a chlazením. Určená pro nejnáročnější použití. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Masivní litinové provedení Velká stabilita díky silně dimenzovanému sloupu ze šedé litiny Centrální mazání ozubených kol převodovky pomocí olejového čerpadla Vysoká přesnost a kruhovitost díky tuhému vřetenu, které je kalené a broušené 9 rychlostí řaditelných pákami na přední straně stroje a dvoustupňový elektromotor poskytují 18 rychlostních stupňů Masivní pracovní stůl s velkou upínací plochou, masivním žebrováním a T-drážkami o velikosti 18 mm Integrované čerpadlo chlazení Převodovka s kalenými ozubenými koly v olejové lázni Závitovací cyklus pro efektivní výrobu závitů Uzamykatelný hlavní vypínač s bezpečnostním krytím Integrovaná lampa osvětlení pracovního stolu Automatický vyražeč pro snadnou výměnu nástrojů Výškově nastavitelný ochranný štít s mikrospínačem proti odlétávajícím třískám Nastavitelný hloubkový doraz s milimetrovou stupnicí Masivní základová deska, precizně povrchově opracovaná Strojní posuv ovládaný elektromagnetickou spojkou se šesti rychlostmi posuvu Automatický vyražeč usnadňuje výměnu nástrojů Strojní posuv ovládaný elektromagnetickou spojkou se šesti rychlostmi posuvu Závitovací cyklus Typ OPTI B 50 GSM Objednací číslo Cena bez DPH Kč Technická data Max. průměr vrtáku (ocel) Ø 50 mm Max. průměr vrtáku (litina) Ø 60 mm Max. závit do oceli M 42 Max. závit do litiny M 50 Vyložení 375 mm Zdvih pinoly 230 mm Rychlost posuvu pinoly 6 rychlostí / 0,5 3,0 mm/ot Kužel vřetene MK 4 Max. vzdálenost vřetene a stolu 800 mm Max. vzdálenost vřetene a základny 1300 mm Velikost stolu (d š) mm Velikost základní desky (d š) mm Velikost T-drážky 18 mm Otáčky vřetene min -1 Počet rychlostí 18 Průměr sloupu 200 mm Rozměry stroje (d š v) mm Hmotnost 820 kg Výkon motoru / W 400 V ~50 Hz Hmotnost stroje 820 kg Součást dodávky: Rychloupínací hlavička 0 16 mm Kuželový trn MK 4 Osvětlení pracovního stolu Chladicí zařízení Ochranný kryt sklíčidla 16 Stroje jsou vyráběny podle CE norem.

19 Příslušenství vrtaček Název Obj. číslo Cena bez DPH Název Obj. číslo Cena bez DPH Titan vrtáky sada 13 mm 25-dílná mm V kovovém pouzdře 799 Kč Univerzální chladící zařízení Kompletní s nádržkou, článková hadice, kompletní elektroinstalace včetně vypínače Obsah nádrže 11 litrů, dopravní výška 2,5 m, max. průtok 8 l/min. Rozměry nádrže (v š h): mm Univerzální chladící zařízení 230 V Univerzální chladící zařízení 400 V Kč Kč Ostatní Vrtačky Frézky Vrtáky HSS s kuželovou stopkou MK2: 14,5/16/18/20/22/24/26/28/30 mm MK3: 14,5/16/18/20/22/24/26/28/30 mm Kč Kč Redukční pouzdra MK 3 - MK MK 4 - MK MK 4 - MK Kč 359 Kč 359 Kč CNC obrábění Soustruhy Morse kužel MK 2 - B MK 3 - B MK 4 - B MK 5 - B MK 6 - B Kč 159 Kč 319 Kč 359 Kč 499 Kč Měření Pily Brusky OPTIMUM sada upínek (58-dílná) S praktickým stojánkem Metrické závity S 24-mi svorníky 75/100/125/150/175/200 mm 6 kusů T-matic, 6 upínacích matic 4 prodloužené matice, 6 upínacích desek 12 kusů upínacích bloků SPW Velikost T-drážky 10 mm / M 8 SPW Velikost T-drážky 12 mm / M 10 SPW Velikost T-drážky 14 mm / M 12 SPW Velikost T-drážky 16 mm / M Kč Kč Kč Kč Redukční pouzdra MK 2 - MK MK 3 - MK Kč 769 Kč Klínový vyrážeč MSP1 pro MK 1 - MK MSP2 pro MK 4 - MK Kč 699 Kč Stroje jsou vyráběny podle CE norem. 17

20 Příslušenství vrtaček OPTIMUM přesná rychloupínací hlavička Vrtací přesnost <0,06 mm 0 8 mm; B mm; B mm; B mm; B Cena bez DPH 699 Kč 759 Kč 859 Kč 959 Kč Strojní svěráky MSO s prizmou Typ MSO 75 MSO 100 MSO 125 MSO 150 Obj. číslo Cena bez DPH 419 Kč 479 Kč 549 Kč 599 Kč Šířka čelistí 75 mm 100 mm 125 mm 150 mm Upínací délka 55 mm 90 mm 110 mm 130 mm Výška svěráku 28 mm 28 mm 30 mm 35 mm MSO 100 RÖHM rychloupínací hlavička 1-13 mm; B mm; B Kč Kč Strojní svěráky BMS s prizmou Typ BMS 85 BMS 100 BMS 120 BMS 150 BMS 200 Obj. číslo Cena bez DPH 619 Kč 769 Kč 899 Kč Kč Kč Šířka čelistí 85 mm 100 mm 120 mm 150 mm 200 mm Upínací délka 70 mm 90 mm 110 mm 130 mm 160 mm Výška svěráku 27 mm 30 mm 35 mm 45 mm 60 mm BMS 100 Závitořezná hlava M5-M Kč Vybavená zpětným rychlopřevíjením, ihned účinný, posouvací zařízení Kluzná spojka se 4. stupni nastavení S uchycením B16 Součást dodávky: 2 flexibilní kleština, 2 upínací klíč, imbusový klíč Strojní svěráky BSI s prizmou Přesně broušené svěráky průmyslové kvality s výměnnou prizmatickou čelistí Typ BSI 100 BSI 140 BSI 200 Objednací číslo Cena bez DPH Kč Kč Kč Šířka čelistí 100 mm 140 mm 200 mm Upínací délka 110 mm 150 mm 210 mm Výška čelistí 40 mm 50 mm 64 mm Celková délka mm mm mm Celková výška 72 mm 90 mm 114 mm Hmotnost 8,7 kg 18 kg 35 kg BSI 140 Další strojní svěráky na straně Stroje jsou vyráběny podle CE norem.

21 Frézky Široký výběr z programu frézek OPTIMUM a quantum Široká nabídka modelů Velmi vysoký podíl v oblasti mechanického obrábění připadá na frézky. Díky mnohostrannému využití lze frézkami provádět téměř jakékoli potřebné práce na obrobku. Vhodnou frézku můžete vybírat z 13 různých modelů tak, aby odpovídala Vašim nárokům a použití. Nabídka OPTIMUM a quantum začíná u vrtačko-frézky QUANTUM BF 16 VARIO a pokračuje až k univerzální frézce OPTI UF 100 a multifrézce OPTI MF 4 Vario. Příslušenství Strojní svěrák, otočný dělicí stůl nebo upínací nástroje žádný problém. Pro všechny stroje existuje rozsáhlý sortiment příslušenství.

22 Vrtačko-frézky quantum BF 16 Vario Malá ekonomická frézka pro náročné uživatele, určená pro přesné opracování menších dílů. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Frézovací hlava sklopná o ±90 umožňuje frézování a vrtání v každém úhlu Sloup stranově přestavitelný umožňuje delší pojezd i při sklopené hlavě Mnohostranné použití S elektronicky nastavitelnými otáčkami vřetene ot./min. Jednoduchá a přehledná obsluha Dobře přístupný bezpečnostní vypínač v krytí IP 54 s nulovým spouštěčem Stupnice pro všechny osy jsou nastavitelné Upínání vřetene MK 2 Vymezitelná vůle rybinových vedení ve všech 3 osách (pomocí klínových lišt) Precizní výrobek s mnoha zkušebními testy Cenově výhodné s trvalou hodnotou Volitelné příslušenství: Adaptér pro montáž na soustruh (D G, D G, D 250) Objednací číslo: Cena bez DPH: Kč Novinka Volitelné příslušenství: Adaptér pro přídavné zařízení (např. vysokootáčková frézka) Rozměry: mm, Upínání: ø 42 mm Objednací číslo: Cena bez DPH: Kč Typ quantum BF 16 Vario Objednací číslo Cena bez DPH Kč Technická data Max. průměr vrtáku 16 mm Max. průměr nožové hlavy 63 mm Max. průměr stopkové frézy 16 mm Max. vzdálenost vřetene a stolu 275 mm Vyložení 170 mm Kužel vřetene MK2 / M 10 Otáčky vřetene ot./min. Vrtací hloubka 50 mm Velikost T-drážky 10 mm Velikost stolu mm Úhel naklopení frézovací hlavy ±90 Rozsah posuvu osy Z 210 mm Rozsah posuvu osy Y 160 mm Rozsah posuvu osy X 220 mm Výkon motoru 230 V/50 Hz 500 W Hlavní rozměry stroje mm Hmotnost stroje 59 kg Součást dodávky: Utahovací tyč se závitem M 10 Redukce MK2 / B16 Ochranný kryt sklíčidla Seřizovací nářadí Další příslušenství na straně 36. Volitelné příslušenství: Univerzální stojan pod frézku S uzavíratelnými dvířky a policí: (v š h) mm Objednací číslo: Cena bez DPH: Kč 20 Stroje jsou vyráběny podle CE norem.

23 BF 16 Vario Frézky Vrtačky Volitelné příslušenství Digitální odměřování MPA 3 Obj. číslo: Cena bez DPH: Kč Dílenská montáž Obj. číslo: Cena bez DPH: Kč Další informace na str. 70. Dva rozsahy otáček Hlavní vypínač v krytí IP 54 s uzamykatelným vypínačem Otáčky plynule nastavitelné v rozsahu ot./min Frézovací hlava sklopná o ±90 umožňuje frézování a vrtání v každém úhlu Soustruhy Vysoká přesnost díky kuželíkovým ložiskům, max. 0,015 mm (měřeno na pinole) Úhlová stupnice pro sklopení frézovací hlavy Vymezitelná vůle rybinových vedení ve všech 3 osách (pomocí klínových lišt) CNC obrábění Sloup stranově přestavitelný o ±30 mm Drážkovací fréza upnutá v kleštinovém upínači Měření Přesný křížový stůl s T-drážkami Nastavitelné dorazy Všechna ruční kolečka jsou opatřena noniusem Pily Posuvové šrouby mají nastavitelné vůle pomocí seřiditelných matic quantum BF 16 Vario Vyobrazený kleštinový upínač a drážkovací fréza nejsou součástí dodávky, jedná se o volitelné příslušenství. Brusky Integrovaná délková stupnice Volitelné příslušenství Obj. číslo Cena bez DPH 5-dílná sada kleštin MK2/M10 4/6/8/10/12 mm přímé upnutí Kč Kleštinový upínač MK2/M10 (ER25) Kč Sada kleštin 1 16 mm, 15-dílná, (ER25) Kč Rychloupínací hlavička (0 13 mm), B Kč Kuželový trn MK2/M10/B Kč Ostatní Volitelné příslušenství Obj. číslo Cena bez DPH Sada fréz 12-ti dílná , v každé velikosti 2 i 4 břitá, povlakováno titanem Kč Kuželový držák fréz 16 mm/mk Kč Strojní svěrák FMS Kč Sada upínek SPW Kč Další příslušenství na straně 36. Stroje jsou vyráběny podle CE norem. 21

24 Vrtačko-frézky Vrtačko-frézka BF 20 Vario Opti BF 20 Vario / Opti BF 20 L Vario Mimořádně stabilní vrtačko-frézky pro velmi přesnou, rychlou a bezpečnou práci. S elektronicky plynule regulovatelným pohonem a digitálním odečítáním zdvihu pinoly. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Frézovací hlava sklopná o ± 90 umožňující frézování a vrtání v každém úhlu Sloup stranově přestavitelný umožňuje delší pojezd i při sklopené hlavě Mnohostranné použití S elektronicky nastavitelnými otáčkami vřetene ot./min. Jednoduchá a přehledná obsluha Dobře přístupný bezpečnostní vypínač v krytí IP 54 s nulovým spouštěčem Stupnice pro všechny osy jsou nastavitelné Upínání vřetene MK 2 Osvětlení pracovního prostoru Vymezitelná vůle rybinových vedení ve všech 3 osách (pomocí klínových lišt) Precizní výrobek s mnoha zkušebními testy Cenově výhodné s trvalou hodnotou s CNC řízením na straně 24! OPTI BF20 Vario v testu: Precizní a přesná. Práce s vrtačko-frézkou BF20 Vario je ryzí zábava. Silná, mnohostranně použitelná vrtačko-frézka umožňuje zhotovení vysoce přesných obrobků. Cena je bezkonkurenční. Výsledek testu časopisu Heimwerker - 03/2004 PREISTIPP 3/2004 O berklasse Součást dodávky: Utahovací tyč se závitem M 10 Digitální indikátor zdvihu pinoly Ochranný kryt sklíčidla Seřizovací nářadí Další příslušenství na straně 36. Volitelné příslušenství: Univerzální stojan pod frézku S uzavíratelnými dvířky a policí: (v š h) mm Objednací číslo: Cena bez DPH: Kč Typ Opti BF 20 Vario Opti BF 20 L Vario Objednací číslo Cena bez DPH Kč Kč Novinka Technická data Max. průměr vrtáku 20 mm 20 mm Max. průměr nožové hlavy 63 mm 63 mm Max. průměr stopkové frézy 20 mm 20 mm Max. vzdálenost vřetene a stolu 370 mm 370 mm Vyložení 180 mm 180 mm Kužel vřetene MK 2 / M 10 MK 2 / M 10 Otáčky vřetene ot./min ot./min Vrtací hloubka 50 mm 50 mm Velikost T-drážky 12 mm 12 mm Velikost stolu mm mm Úhel naklopení frézovací hlavy ± 90 ± 90 Rozsah posuvu osy Z 280 mm 280 mm Rozsah posuvu osy Y 175 mm 175 mm Rozsah posuvu osy X 280 mm 480 mm Výkon motoru 230 V/50 Hz 850 W 850 W Hlavní rozměry stroje mm mm Hmotnost stroje 103 kg 115 kg Volitelné příslušenství: Adaptér pro montáž na soustruh (D G, D G, D 250) Objednací číslo: Cena bez DPH: Kč Volitelné příslušenství: Adaptér pro přídavné zařízení (např. vysokootáčková frézka) Rozměry: mm, Upínání: ø 42 mm Objednací číslo: Cena bez DPH: Kč 22 Stroje jsou vyráběny podle CE norem.

25 Novinka Volitelné příslušenství Digitální odměřování MPA 3 Obj. číslo: Cena bez DPH: Kč Vrtací hlava sklopná o ±90 umožňuje frézování a vrtání v každém úhlu Stranově přestavitelný sloup umožňuje delší pojezd i při sklopené hlavě a centrické opracování obrobku na křížovém stole Vrtačky Dílenská montáž Obj. číslo: Cena bez DPH: Kč Přepínač chodu vpravo-vlevo Elektronicky nastavitelné otáčky Dynamicky řízené otáčky min-1 Integrovaná výšková stupnice Soustruhy Frézky Digitální indikátor zdvihu pinoly, přesnost indikace 0,01 mm Přepínání mm/inch Zajištění vřetene při frézování Osvětlení pracovního prostoru Mechanický doraz nulové polohy Zaručená házivost <0,015 mm měřeno na pinole CNC obrábění Integrovaná délková stupnice Měření Nastavitelné dorazy Posuvové šrouby mají nastavitelné vůle pomocí seřiditelných matic Pily Volitelné příslušenství Frézovací hlava MK2/M10 Opti BF 20 L Vario Vyobrazená frézovací hlava a strojní svěrák FMSN 100 nejsou součástí dodávky, jedná se o volitelné příslušenství. Všechna ruční kolečka jsou opatřena noniusem Brusky Volitelné příslušenství Obj. číslo Cena bez DPH 5-dílná sada kleštin MK2/M10 4/6/8/10/12 mm přímé upnutí Kč Kleštinový upínač MK2/M10 (ER25) Kč Kleštinový upínač MK2/M10 (ER32) Kč Sada kleštin 1 16 mm, 15-dílná, (ER25) Kč Sada kleštin 3 20 mm, 18-dílná, (ER32) Kč Rychloupínací hlavička (0 13 mm), B Kč Ostatní Volitelné příslušenství Obj. číslo Cena bez DPH Kuželový trn MK2/M10/B Kč Sada fréz 12-ti dílná , v každé velikosti 2 i 4 břitá, povlakováno titanem Kč Frézovací hlava MK2/M Kč Kuželový držák fréz 16 mm/mk Kč Sada upínek SPW Kč Strojní svěrák FMS Kč Další příslušenství na straně 36. Stroje jsou vyráběny podle CE norem. 23

26 Vrtačko-frézky Opti BF 20 Vario CNC Kompaktní frézka pro přesnou výrobu s jednoduchou obsluhou a minimální údržbou. Litinová konstrukce a precizní provedení firmy OPTIMUM, dynamické řízení posuvů s mikrokrokováním je zárukou vysoké přesnosti obrábění i v náročných aplikacích. Frézka BF 20 Vario CNC je vhodná zejména pro výrobu kovových strojních dílů, elektrod, razníků, forem, přístrojových panelů, gravírování atd. Rozsáhlé volitelné příslušenství umožňuje stroji rychlé a snadné přizpůsobení požadavkům výroby. Argumenty, které vás přesvědčí o kvalitě, výkonu a ceně Kuličkové šrouby ve všech třech osách Automatické najetí na referenční spínače Kontrolér s krokovými motory (3 1,5 A, 1,2 Nm) Ovládací program REMOTE 2.5D CAD/CAM program GravStar Light (možnost upgradu na vyšší verzi) Automatické měření délky nástroje a výšky materiálu (volitelné příslušenství) Volitelné příslušenství: Sada stopkových fréz HSS 12-dílná Objednací číslo: Cena bez DPH: Kč Volitelné příslušenství: OPTIMUM Kleštinový upínač MK 2 / M 10 / ER 25 Objednací číslo: Cena bez DPH: Kč Tabulka funkcí programu GravStar Funkce Polyline Text CAM Výplně objektů Cena Změna směru Změna startovního bodu Filtrace Offset Offsetové zaoblení Spojení Exploze Hromadná záměna textu Maximální počet SHP* fontů Tangenciální nájezd Zaoblení před konturou 3D vytahování rohů Ruční třídění Automatické třídění Meandry Offsety Rozšíření úzkých míst Zbytkové obrábění 3D vytahování rohů Hardwarový klíč Light Hobby Standard Profi Kč Kč Kč Volitelné příslušenství: Sada kleštin 15-dílná ER 25, DIN 6499 Objednací číslo: Cena bez DPH: Kč Typ Cena bez DPH Technické data Mechanické rozlišení Elektronické rozlišení Max. rychlost posuvu Otáčky vřetene Kužel vřetene Komunikace s PC Příkon (bez vřetene) BF 20 Vario CNC Kč 0,005 mm 0,001 mm 20 mm/s ot/min MK2/M10 RS VA 24 Stroje jsou vyráběny podle CE norem.

27 Ovládací software pro BF 20 Vario CNC Remote základní ovládací program pro frézku Opti BF 20 Vario CNC Interpretuje data ve formátech NC (G-kód), NCP formát firmy Isel, data školní frézky FC16 a nativní formát programu GravStar Obrábění s krokováním Podpora pro 16 vstupů referenční spínače, měření délky nástroje a výšky materiálu apod. Nastavitelné parametry pro výměnu nástrojů Minimální požadavky na hardware Program Remote je součástí dodávky frézky Opti BF20 Vario CNC Vrtačky GravStar je 2.5D CAD/CAM program pro potřeby gravírování, frézování a vrtání na tříosých CNC frézkách. Podporované formáty pro import vektorových dat jsou AutoCAD.DXF, HPGL.PLT, PostScript.EPS, Adobe Illustrator.AI, OpenOffice.org 1.x Draw.SXD, Formica.PCB a NC kód.nc až 64 nástrojů Kreslící pomůcky (kolmice, koncový bod, průsečík, tečna, střed a polovina) Přibližný výpočet strojního času Možnost uložení nastavení jednotlivých nástrojů a parametrů obrábění pro pozdější použití Možnost zobrazení bitmapového podkladu na pozadí Zbytkové obrábění dvěma nástroji (jen verze Profi) Možnost předefinovat ovládání proramu podle zvyklostí uživatele Program GravStar Light je součástí dodávky frézky Opti BF20 Vario CNC Popis: Nastavení parametrů a technologií pro jednotlivé nástroje Nastavení způsobu výplně objektu Vygenerované dráhy pro offsetovou výplň se zbytkovým obráběním (verze Profi) Zobrazení ploch obrobených jednotlivými nástroji Zobrazení vektorů drah orbábění Výsledek připravený k obrobení v programu Remote Ostatní Brusky Pily Měření CNC obrábění Soustruhy Frézky 25

28 Vrtačko-frézky Opti F 25 / Opti F 30 Univerzální přesné vrtačko-frézky s řemenovým převodem. V provedení»vario«s plynulou regulací otáček pomocí frekvenčního měniče. Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně Mnohostranné použití Těžké, masivní litinové provedení Masivní, přesný křížový stůl, silně dimenzovaný a povrchově přesně obrobený Nastavitelné klínové lišty 12 rychlostí snadno přestavitelných klínovými řemeny Mimořádně velký rozsah otáček u provedení VARIO: min-1 Chod vpravo-vlevo pro řezání závitů Tichý chod díky řemenovému pohonu Vysoká přesnost kruhovitosti díky kuželíkovým ložiskům <0,015 mm měřeno na pinole Vrtací/frézovací hlava výškově přestavitelná pomocí ozubené tyče, otočná o 360 kolem sloupu Mikroposuv pinoly ručním kolečkem (frézování) Posuv pinoly pomocí tří pákových rukojetí (vrtání) Spojka k přepínání rychlého ručního posuvu na jemný ruční posuv Šroub M12 pro uchycení upínače frézy Masivní základna ze šedé litiny zajišťuje stabilitu a tlumí chvění Cenově příznivé a s trvalou hodnotou Provedení VARIO: Průmyslový frekvenční měnič»made in Germany«Speciální chladič zajišťuje optimální chlazení frekvenčního měniče OPTI F 25 VARIO Součást dodávky: Nožová fréza s kuželem MK 3 Utahovací tyč se závitem M 12 Vrtací hlavička 1 13 mm Morse kužel MK 3, B16 Další příslušenství na straně 36 Typ Opti F 25 Opti F 25 Vario Objednací číslo (230 V) Cena bez DPH Kč - Objednací číslo (400 V) Cena bez DPH Kč Kč Technická data Max. průměr vrtáku / ocel 25 mm 25 mm Max. průměr nožové hlavy 76 mm 76 mm Max. průměr stopkové frézy 20 mm 20 mm Vyložení 190 mm 190 mm Kužel vřetene MK 3 MK 3 Otáčky vřetene, 12 rychlostí ot./min ot./min Vrtací hloubka 90 mm 90 mm Průměr sloupu 92 mm 92 mm Velikost T-drážky 14 mm 14 mm Velikost stolu mm mm Rozsah posuvu - osa Z 340 mm 340 mm z Rozsah posuvu - osa Y 145 mm 145 mm y x Rozsah posuvu - osa X 340 mm 340 mm Výkon motoru 50 Hz 750 W 750 W Hlavní rozměry stroje mm mm Hmotnost 170 kg 175 kg Opti F 30 Opti F 30 Vario Kč Kč Kč 32 mm 32 mm 76 mm 76 mm 20 mm 20 mm 200 mm 200 mm MK 3 MK ot./min ot./min 130 mm 130 mm 115 mm 115 mm 16 mm 16 mm mm mm 465 mm 465 mm 185 mm 185 mm 430 mm 430 mm W W mm mm 270 kg 275 kg 26 Stroje jsou vyráběny podle CE norem.

29 Vrtací/frézovací hlava výškově přestavitelná pomocí ozubené tyče, otočná o 360 kolem sloupu Hlavní vypínač»made in Germany«v krytí IP 54 s podpěťovým spouštěčem, uzamykatelným vypínačem, jištěním motoru, přepínačem chodu vpravovlevo. V provedení»vario«s regulátorem otáček F 25 / 30 Provedení VARIO: Průmyslový frekvenční měnič»made in Germany«Speciální chladič zajišťuje optimální chlazení frekvenčního měniče Vrtačky Ruční kolečko pro jemný posuv U vrtání vysoká přesnost díky kuželíkovým ložiskům, zaručená házivost <0,015 mm (měřeno na pinole) Frézky Opti F 30 s univerzálním stojanem (volitelné příslušenství) Silnostěnný sloup z šedé litiny Soustruhy Masivní, přesný, křížový stůl, silně dimenzovaný a povrchově přesně obrobený s T-drážkami Nastavitelné klínové lišty CNC obrábění Masivní základna ze šedé litiny zajišťuje stabilitu a tlumí chvění Volitelné příslušenství Frézovací hlava MK3/M12 pro rovinné frézování Made in Germany Obj. číslo: Cena bez DPH: Kč Volitelné příslušenství Univerzální stojan pod frézky Objednací číslo: Cena bez DPH: Kč Pily Měření Chladící zařízení Sada stopkových fréz HSS Brusky Volitelné příslušenství Obj. číslo Cena bez DPH Strojní svěrák FMS Kč Sada přesných podkládacích desek Kč Univerzální chladící zařízení 230 V Kč Univerzální chladící zařízení 400 V Kč Sada upínek SPW 12 (Opti F 25) Kč Sada upínek SPW 14 (Opti F 30) Kč Stroje jsou vyráběny podle CE norem. Volitelné příslušenství Obj. číslo Cena bez DPH Kleštinový upínač s kleštinami MK3/M12/ER Kč Sada kleštin pro přímé upnutí MK3/M12 (6 ks) Kč Sada stopkových fréz (20 ks) Kč Otočný dělící stůl RT Kč Univerzální dělička TA Kč Univerzální posuv Opti V Kč Další příslušenství na straně Ostatní
