SPOLEHLIVÉ NAKLADAČE NOVÁ GENERACE NAKLADAČŮ TECHNIKA PRO PROFESIONÁLY

Transkript

1 SPOLEHLIVÉ NAKLADAČE NOVÁ GENERACE NAKLADAČŮ TECHNIKA PRO PROFESIONÁLY

2 Hlavní výhody nakladačů Hydrac Přesné paralelogramové vedení DOKONALÝ VÝHLED nyní vylepšený výhled na připojené nářadí, a to díky novému designu a pokročilému křížovému rámu Nově umístěné rozvaděče středové umístění a dokonalá ochrana pomocí ochranného plechu Velký výklopný úhel Kompaktní velikost ventilů včetně přetlakové ochrany a přírubových ventilů Tlumič rázů bohatě dimenzovaný pro jakýkoliv náklad Chráněný rámem nakladače při jakékoliv situaci, snadný přístup pro servis Rychlovyklápění lopaty s plovoucí pozicí Při zmáčknutí tlačítka se lopata rychle sklopí a vysype veškerý materiál. Tuto funkci je možné kombinovat i s funkcí zdvihu nakladače tak, aby vaše práce byla co nejefektivnější. Robustní pístnice s vysokou rychlostí vyklápění Dokonalé zaklopení lopaty Nový profil výložníku Výložníky jsou nyní vyráběny z jemnozrnné oceli a jejich profil garantuje extrémní stabilitu a životnost. To oceníte především při nakládání nerovnoměrných nákladů. Hydraulické vedení je snadno dustupné pro servis i údržbu.

3 Nová pohybová technologie s lepším výhledem a inovativním designem SNADNO PŘÍSTUPNÉ VNĚJŠÍ MAZACÍ BODY S OCHRANNÝMI VÍČKY Všechny čepy mají bronzová pouzdra, která jim zajišťují dlouhou životnost. 6 Aktivní rám a opora zadní nápravy snižují rázy přenášené do traktoru. Především torzní tyče výborně tlumí namáhání zadní nápravy traktoru. Vysoce kvalitní prášková barva dvě vrstvy. Zajistí dlouhou životnost a vysokou hodnotu při případném prodeji. SNADNO OVLADATELNÉ OPĚRNÉ NOHY Snadné odpojení díky jednoduché manipulaci s opěrnýma nohama (na přání mohou být hydraulické) díky snadnému a preciznímu odpojení jde nakladač snadno připojit k traktoru i na nerovném terénu. 8 Silné dvojčinné pístnice uložené v kuličkových ložiskách! Uchycení nářadí EURO na přání s hydraulickým zámkem Díky nejmodernějším technologiím je zajištěna optimální tuhost rámu i při nejtěžším zatížení. Nová konická lopata Ostří je vyrobeno z otěru odolného HARDOXu

4 VITEC AUTOLOCK Profesionál pro připojení a odpojení výložníku v řádu sekund bez nutnosti vycházení z kabiny traktoru AUTOLOCK je unikátní systém, který umožňuje odpojení a připojení výložníku nakladače bez opouštění kabiny traktoru pouze stiskem několika přepínačů. Hlavní výhodou je rychlost připojení, ale zároveň nepřekonatelný komfort (operátor se neušpiní a v zimě odpadá problém s manipulací se studenými hadicemi apod.) navíc odpadá riziko zranění při připojování nakladače. UNIKÁTNÍ SYSTÉM HYDRAC Díky unikátnímu systému Hydrac se veškerá hydraulika i elektrické ovládací prvky nakladače připojí automaticky. Integrovaný bezpečnostní ventil zabraňuje samovolnému vyklopení i při extrémním zatížení. Bezpečností systém odstavných nohou je založen na mechanickém zámku pomocí zubů. Díky tomu máte jistotu, že váš nakladač bude bezpečně odpojen i při úniku tlaku z hydraulického systému. Čelní nakladač AL 2000 AL 2100 AL 2200 AL 2200 XL AL 2300 AL 2300 XL AL 2500 AL 2500 XL Pro traktory o výkonu do 70 PS 85 PS 105 PS 110 PS 140 PS 150 PS 200 PS 230 PS Zdvih v oku nakladače [mm] Výsypná výška [mm] Zapuštění nakladače při zdvihu [mm] Hloubkový dosah [mm] Zdvih při 180 barech v horní pozici [kg] Zdvih při 180 barech ve spodní pozici [kg] Výsypný úhel nakladače Zaklápěcí úhel nakladače Průměr zdvihové pístnice [mm] 70/40 70/40 70/40 70/40 80/40 80/40 80/45 80/45 Průměr vyklápěcí pístnice [mm] 70/36 70/36 70/36 70/36 80/40 80/40 80/40 80/40 Hmotnost [kg] Technická data jsou odvislá od tlaku v systému, velikosti pneumatik. Díky neustálému vylepšování našich produktů si Hydrac vymezuje možnost některá data uvedená v tomto prospektu změnit.

5 AUTOLOCK SÉRIOVÁ VÝBAVA è Připojení a odpojení plně automaticky v několika sekundách bez nutnosti vystupování z kabiny traktoru è Paralelogram è EURO úchyt nářadí è Zdvihové pístnice s bezpečnostními zámky è Aktivní rám è Opora zadní nápravy è Výložník z jemnozrnné oceli è Moderní design s dokonalým výhledem è Mechanismus připojení a odpojení pomocí snadného najetí Ovládání přímo z kabiny Nyní je možné připojit a odpojit nakladač bez nutnosti vystupování z kabiny traktoru GENIÁLNÍ! PERFEKTNÍ! Díky tomu ušetřím spoustu času a nebudu špinavý!

6 VITEC EUROKIPP Serie 2000 Profesionální nářadí s automatickým zámkem výložníku EUROKIPP-Serie 2000 světově uznávaný a nepřekonaný patentovaný systém připojování výložníku nakladače a zároveň jeho automatického uzamčení do konzole neuvěřitelně ulehčuje práci operátora. Hlavním benefitem pro zákazníky je snadné připojení výložníku i v případě odstavení na nerovné ploše. To co je největší slabina všech konkurentů je největší výhodou nakladačů HYDRAC. Operátor musí z traktoru vystoupit pouze kvůli připojení hadic a i ty se připojují pomocí Multi-locku (rychlo-propojení hydraulických hadic). To stejné při demontáži nakladače. Snadné ovládání opěrných nohou Jednoduchý systém opěrných noh skýtá vysokou stabilitu výložníku a obsluze snadnou obsluhu (na přání mohou být ovládány hydraulicky). Najetí traktoru do výložníku klik a hotovo Uzamčení výložníku probíhá automaticky. Uzamykání, díky excentrickému zámku probíhá vždy bez problémů. Čelní nakladač EK 2000 EK 2100 EK 2200 EK 2200 XL EK 2300 EK 2300 XL EK 2500 EK 2500 XL Pro traktory o výkonu do 70 PS 85 PS 105 PS 110 PS 140 PS 150 PS 200 PS 230 PS Zdvih v oku nakladače Výsypná výška [mm] Zapuštění nakladače při zdvihu [mm] Hloubkový dosah [mm] Zdvih při 180 barech v horní pozici [kg] Zdvih při 180 barech ve spodní pozici [kg] Výsypný úhel nakladače Zaklápěcí úhel nakladače Průměr zdvihové pístnice [mm] 70/40 70/40 70/40 70/40 80/40 80/40 80/45 80/45 Průměr vyklápěcí pístnice [mm] 70/36 70/36 70/36 70/36 80/40 80/40 80/40 80/40 Hmotnost [kg] Technická data jsou odvislá od tlaku v systému, velikosti pneumatik. Díky neustálému vylepšování našich produktů si Hydrac vymezuje možnost některá data uvedená v tomto prospektu změnit.

7 EUROKIPP 2000 SÉRIOVÁ VÝBAVA è NOVĚ Multi-lock rychlo-propojení hadic hydrauliky è Automatické uzamykání konzole è Rychlo závěs nářadí è Paralelogram è Dvojčinné pístnice è Aktivní rám traktoru è Kvalitní prášková barva è Čepy v bronzových pouzdrech è Snadná údržba è Modely XL s větším výškovým dosahem Multi-lock rychlo-propojení hadic hydrauliky na přání s propojením elektrických funkcí Na přání 3. a 4. funkce nakladače Na přání barva nebo polep v barvách traktoru.

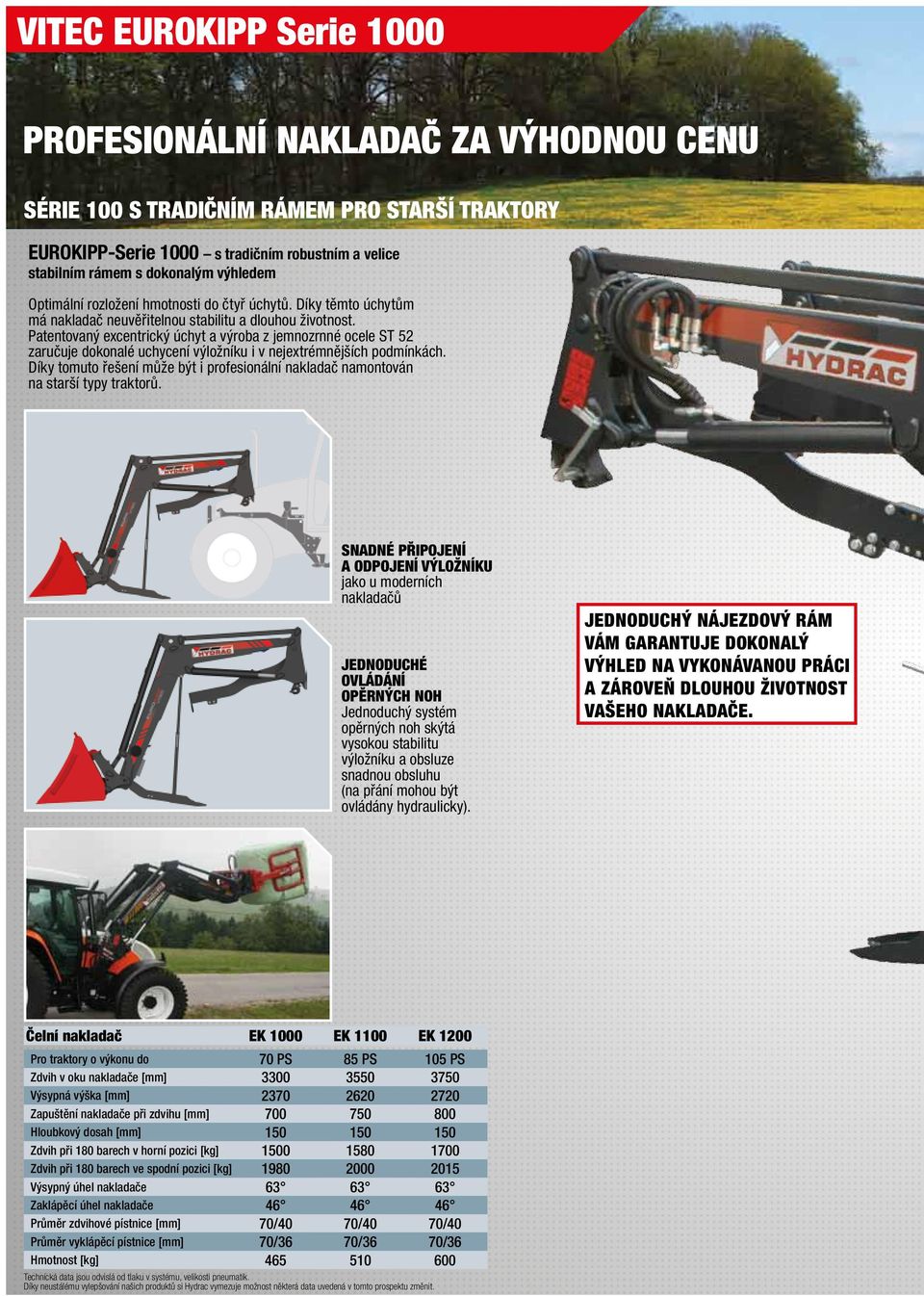

8 VITEC EUROKIPP Serie 1000 Profesionální nakladač za výhodnou cenu Série 100 s tradičním rámem pro starší traktory EUROKIPP-Serie 1000 s tradičním robustním a velice stabilním rámem s dokonalým výhledem Optimální rozložení hmotnosti do čtyř úchytů. Díky těmto úchytům má nakladač neuvěřitelnou stabilitu a dlouhou životnost. Patentovaný excentrický úchyt a výroba z jemnozrnné ocele ST 52 zaručuje dokonalé uchycení výložníku i v nejextrémnějších podmínkách. Díky tomuto řešení může být i profesionální nakladač namontován na starší typy traktorů. Snadné připojení a odpojení výložníku jako u moderních nakladačů Jednoduché ovládání opěrných noh Jednoduchý systém opěrných noh skýtá vysokou stabilitu výložníku a obsluze snadnou obsluhu (na přání mohou být ovládány hydraulicky). Jednoduchý nájezdový rám Vám garantuje dokonalý výhled na vykonávanou práci a zároveň dlouhou životnost Vašeho nakladače. Čelní nakladač EK 1000 EK 1100 EK 1200 Pro traktory o výkonu do 70 PS 85 PS 105 PS Zdvih v oku nakladače [mm] Výsypná výška [mm] Zapuštění nakladače při zdvihu [mm] Hloubkový dosah [mm] Zdvih při 180 barech v horní pozici [kg] Zdvih při 180 barech ve spodní pozici [kg] Výsypný úhel nakladače Zaklápěcí úhel nakladače Průměr zdvihové pístnice [mm] 70/40 70/40 70/40 Průměr vyklápěcí pístnice [mm] 70/36 70/36 70/36 Hmotnost [kg] Technícká data jsou odvislá od tlaku v systému, velikosti pneumatik. Díky neustálému vylepšování našich produktů si Hydrac vymezuje možnost některá data uvedená v tomto prospektu změnit.

9 EUROKIPP 1000 SÉRIOVÁ VÝBAVA è NOVĚ Multi-lock rychlo-propojení hydrauliky è Snadné připojování konzole è Paralelogram è Euro úchyt nářadí è Dvojčinná hydraulika nakladače è Aktivní rám traktoru è Dokonalé krytí hydrauliky è Všechny čepy v bronzových pouzdrech è Snadný přístup při údržbě è Moderní design è Dokonalý výhled

10 ECONOMY Serie 2000 Vysoký výkon a nízká cena Serie 2000 pro moderní traktory SÉRIOVÁ VÝBAVA è NOVĚ Multi-lock rychlo-propojení hadic hydrauliky è Automatické uzamykání konzole è Rychlo závěs nářadí è Bez paralelogramu ideální pro les! è Dvojčinné pístnice è Aktivní rám traktoru è Kvalitní prášková barvsa è Čepy v bronzových pouzdrech è Snadná údržba Najetí traktoru do výložníku klik a hotovo Uzamčení výložníku probíhá automaticky. Uzamykání, díky excentrickému zámky probíhá vždy bez problémů. Technícká data jsou odvislá od tlaku v systému, velikosti pneumatik. Díky neustálému vylepšování našich produktů si Hydrac vymezuje možnost některá data uvedená v tomto prospektu změnit.

11 ECONOMY Serie 1000 Série 1000 s jednoduchým rámem pro starší typy traktorů SÉRIOVÁ VÝBAVA è NOVĚ Multi-lock rychlo-propojení hadic hydrauliky è Snadné připojování konzole è Bez paralelogramu ideální pro les! è Euro úchyt nářadí è Dvojčinná hydraulika nakladače è Aktivní rám traktoru è Dokonalé krytí hydrauliky è Všechny čepy v bronzových pouzdrech è Snadný přístup při údržbě è Moderní design è Dokonalý výhled Snadná montáž a demontáž výložníku Vše je snadno přístupné a jednoduché pro údržbu. Čelní nakladač EC 1000 EC 1100 EC 1200 Pro traktory o výkonu do 70 PS 85 PS 105 PS Zdvih v oku nakladače [mm] Výsypná výška [mm] Zapuštění nakladače při zdvihu [mm] Hloubkový dosah [mm] Zdvih při 180 barech v horní pozici [kg] Zdvih při 180 barech ve spodní pozici [kg] Výsypný úhel nakladače Zaklápěcí úhel nakladače Průměr zdvihové pístnice [mm] 70/40 70/40 70/40 Průměr vyklápěcí pístnice [mm] 70/36 70/36 70/36 Hmotnost [kg] Technícká data jsou odvislá od tlaku v systému, velikosti pneumatik. Díky neustálému vylepšování našich produktů si Hydrac vymezuje možnost některá data uvedená v tomto prospektu změnit. Na přání je možné dodat 3. a 4. funkci nakladače.

12 Příslušenství Mechanický tlumič rázů Tlumič rázů Bohatě dimenzovaný tlumič rázů integrovaný v rámu nakladače. Díky své velikosti dokonale tlumí veškeré rázy vzniklé prací nebo jízdou s nakladačem. Tlumič je možné vypnout Může být namontován dodatečně Pouze pro Sérii ViTec jednočinný ventil DVOJčinný ventil Elektrické přídavné funkce nakladače 3. hydraulická funkce nebo 3. a 4. hydraulická funkce Elektroventil s jednou funkcí (např. pro kleště na balíky, silážní lopatu, kleště na kulatinu) Elektroventil se dvěma funkcemi pro nástroje, které vyžadují více jak jednu funkci. Rychlo-propojení hydrauliky typ Q Možnost propojení až 4 hadic a elektroinstalace pomocí jednoho pohybu. U většiny našich nakladačů standardem. Rychlo-propojení hydrauliky typ L Možnost propojení až 4 hadic a elektroinstalace pomocí jednoho pohybu. U většiny našich nakladačů standardem. Užší propojení v řadě za sebou. Jednopákové bovdenové ovládání S tímto ovládáním je možné pohodlně řídit veškeré funkce nakladače. Ergonomické tvarování neunavuje ruku ani při delším používání jak mechanických tak elektrických funkcí nakladače. Stejně tak, je samozřejmostí snadné přepínání nakladače do plovoucí polohy. Elektroproporcinální ovládání nakladače Jde o moderní řešení, které můžete pohodlně umístit do loketní opěrky a snadno ovládat všechny funkce vašeho nakladače. Proporcionální hydraulika umožňuje jemné a přesné ovládání rychlosti pohybu dle velikosti náklonu joystiku. ±7 Hydraulické naklonění závěsu nakladače Možnost naklápění EURO závěsu nakladače o ±7 je unikátní vlastností nakladačů HYDRAC, která umožňuje dokonalou práce např. se sněžnými pluhy nebo s nakládací a nivelační lžící. Stejně tak tento systém usnadňuje připojování nářadí k nakladači. Hydraulické uzamykání nářadí Díky dvojčinným pístům může být připojované nářadí uzamykáno na nakladači nebo následně odemykáno pouze máčknutím tlačítka v kabině traktoru. Rychlé bezpečné komfortní Rychlovýměnný systém nářadí Automatické připojení nářadí jak uzamčení tak připojení hydraulických hadic. Tento systém extrémně usnadňuje práci při výměně nářadí na nakladači. Kamerový systém Pro bezpečnější práci s nakladačem elektronická váha na nakladač

13 Příslušenství NOVÉ konické lopaty z jemnozrnného materiálu a s HÁRDOXovým břitem Konická lopata (se zuby nebo s rovným břitem) 1,25 m 1,45 m 1,65 m 1,85 m 2,05 m 2,25 m Tuby jsou navařeny a spojeny s tělem lopaty Lopata pro lehké materiály konická 1,65 m 1,85 m 2,05 m 2,25 m 2,45 m 2,65 m Paletizační vidle šířka 1,40 m Vidle 1,25 m s 7 zuby 1,45 m s 8 zuby 1,65 m s 9 zuby 1,85 m s 10 zuby 2,05 m s 11 zuby 2,25 m s 12 zuby délka vidlí 1,00 m profil 80 x 40 mm max. zatížení 3 t. na přání délka 1,10 m Možnost montáže hrotů pro využití jako nosič balíků. Vidle na balíky šířka vidlí 1,40 m délka hrotů 1,10 m Na přání paletizační vidle. Paletizační vidle s přítlačným prstem šířka vidlí 1,40 m Kleště na kulaté balíky včetně pojišťovacího ventilu RBG 1800 pro průměr balíku 1,8 m Lopata na hnůj Konický materiál 1,60 m 1,80 m 2,00 m 2,20 m

14 Příslušenství Vykusovací kleště na siláž Ostří je připevněno šrouby. 1,20 m 650 L 1,40 m 750 L 1,60 m 850 L 1,80 m 950 L Vykusovací lopata na siláž s vykusovacími zuby 1,50 m 650 L 1,70 m 740 L 1,90 m 820 L 2,10 m 950 L 2,30 m 1080 L Vykusovací drapákové vidle na siláž a senáž 1,20 m 650 L 1,40 m 750 L 1,60 m 850 L 1,80 m 950 L 2,00 m 1050 L 2,20 m 1150 L Výšková vyklápěcí lopata Drapákové kleště pro manipulaci s kulatinou s 500 mm ramenem rozevření kleští: 1,10 m 1,30 m Rampovací lopata šířka 1,4 m Hák na pytle s osivem Pro manipulaci s velkými pytly lepší výhled a snadný transport Zatížení do 1000 kg 1,48 m vysoký 1,33 m široký Pracovní modul mechanické zajištění zdvihových pístnic střecha protiskluzová podlaha robustní konstrukce rozměry 1300 x 1000 x 2000 mm hmotnost 250 kg max. zatížení 450 kg max. počet osob: 2

15 Příslušenství Kleště na hranaté balíky QBZ 2000 pro velikost balíků od 0,6 2,0 m Nástavce pro EURO úchyt možnost navaření na jakékoliv nářadí (např. doma vyrobé) rovné ohnuté EURO-úchyt pro tříbodový závěs s tímto úchytem je možné vozit i druhé příslušenství k vašemu nakladači na jednom traktoru. Tříbodový adaptér pro EURO-úchyt Pro transport nářadí s tříbodovým závěsem přímo ve vašem nakladači. Betonové závaží do čelního nakladače 500 kg 800 kg Závaží betonové do tříbodového závěsu 500 kg 800 kg 1200 kg Sněžný pluh mechanicky nebo hydraulicky otočný o 30 Integrovaný zdvihací hák ve výložníku nakladače 1,60 m 1,80 m 2,00 m 2,30 m 2,50 m 2,70 m 2,90 m 3,10 m

16 Mini nakladače Čelní systémy čelní hydrauliky čelní vývodové hřídele Výrobní řada Komunální technika sněžné pluhy rozmetadla soli sněhové frézy vyžínací ramena rypadla TECHNIKA PRO PROFESIONÁLY Tradiční Rakouský výrobce zemědělské, komunální a lesní techniky. Firma byla založena v roce 1966 a do dnes jde o jednoho z největších výrobců čelních nakladačů v Evropě. Kromě čelních nakladačů vyrábí dnes společnost Hydrac na více jak m 2 výrobní ploše kompletní komunální program a zároveň čelní tříbodové závěsy a čelní vývodové hřídele pro standardní zemědělské traktory, ale také pro malotraktory. Velký důraz je u společnosti Hydrac kladen na výzkum a vývoj nových produktů. Díky tomu je společnost Hydrac brána za jednoho z leaderů ve svém oboru což je dokázáno i mnoha oceněními za kvalitu svých produktů. Společnost FORAGRI s.r.o. samozřejmě nabízí také adaptéry pro čelní nakladače a to nejen od společnosti Hydrac, ale pro maximální ucelenost, také od jiných výrobců. Váš partner HYDRAC: HYDRAC Pühringer GmbH&CoKG Kommunal- und Landtechnik AT-4523 Sierning Primitstraße 4 Tel Fax office@hydrac.com Importér pro ČR FORAGRI s.r.o. HYDRAC 2012
