Technická data CR-130RI. 13 t Nosnost. Nový City Jeřáb

Transkript

1 Technická data CR-130RI 13 t Nosnost Nový City Jeřáb

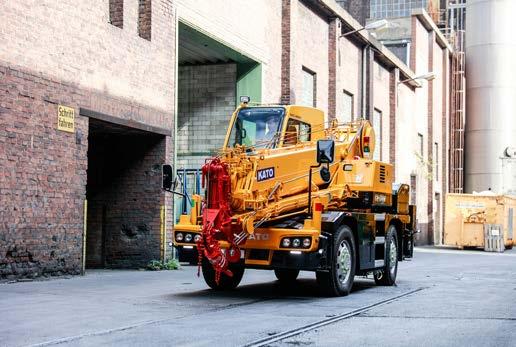

2 Detaily 2 Změny vyhrazeny, Údaje bez záruky

3 Obsah Rozměry 4-5 Rádius 6 Hmotnosti a rozměry 7 Zátěžové tabulky a vysvětlení 8 Výška zdvihu a pracovní dosah 9 Zátěžové tabulky hlavní výložník Zátěžové tabulky s nástavcem 3,6 m Zátěžové tabulky s nástavcem 5,5 m Technická data Příplatková výbava 27 Informace uvedené v této brožuře jsou poskytovány bez záruky a bez jakýchkoliv nároků odpovědnosti. Slouží jen jako obecný popis. Neustále provádíme kontroly kvality a vyvíjíme naše produkty. Z tohoto důvodu si vyhrazujeme právo na změnu specifikace a informace o vybavení poskytované u našich mobilních jeřábů bez předchozího upozornění. Provedené změny budou závazné pouze tehdy, pokud budou upřesněny a dohoduty v rámci kupní smlouvy. poskytované u našich mobilních jeřábů bez předchozího upozornění. Provedené změny budou Změny vyhrazeny, Údaje bez záruky 3

4 Rozměry (mm) Výšku je možno regulovat 30 mm po spuštění podvozku. *Šířka 2120 mm se stranovým rozšířením pro nástup. 4

5 Rozměry (mm) 5

6 Rádius otáčení s řízením 2 nápravy A= 3,59 m B= 3,59 m C= 4,26 m) D= 4,76 m R 1 = 6,50 m R 2 = 6,64 m R 3 = 7,31 m R 4 = 7,81 m R 5 = 4,03 m Rádius otáčení s řízením 4 nápravy A 0= 3,49 m A 1= 2,47 m B= 2,47 m C= 3,49 m D= 4,11 m R 1= 3,92 m R 2= 4,06 m R 3= 4,71 m) R 4= 5,32 m R 5= 1,82 m) R 6= 4,85 m 6

7 Hmotnosti a rychlosti Tlaky na nápravy Osa 1 2 Celková hmotnost (kg) * *včetně nástavce 5,5 m, kladnice 4 kladkové a malého háku. Kladnice Max. nosnost Kladky Prolanování Hmotnost 13,0 t kg 1,8 t kg Rychlosti Pohon Plynulý výsuv Lano Ø / Délka lana Max. tažná síla Hlavní naviják Přídavný naviják Rychlost otoče m/min prolanování 1x m/min prolanování 1x 11,2 mm / 132 m 16 kn 11,2 mm / 65 m 16 kn 360 omezena / ca. 2,4 U/min-1 Rychlost výsuvu Úhel rychlost nastavení Jízdní rychlost 5,3-24,0 m / ca. 65 Sek. -7,5 do +82 / ca. 30 Sek. Max. ca. 50 km/h Pneu Velikost pneumatik 275/80 R E 7

8 Vysvětlení k zátěžovým tabulkám Vysvětlivky DIN/ISO/EN 1. Zátěžové diagramy odpovídají předpisu dle EN Přípustná rychlost větru při jeřábování max. 10m/s. 3. Hodnoty zátěží jsou uvedny v tunách. 4. Hmotnosti kladnic, háků, vázacích prostředků ( řetězů ) jsou v zátěžových tabulkách odečteny. 5. Zatížení pro základní výložník je uvedeno s demontovaným nástavcem 6. Právo změny v zátěžových tabulkách je vyhrazeno. 7. Vyložení je měřeno od středu otoče do středu háku a zátěže, nepočítá se s rotujícím břemenem. 8. Všechny uvedené údaje odpovídají standardnímu provedení, jakákoliv změna výbavy proti standardu může mít na uvedené hodnoty vliv. 9. Informace uvedené v této brožuře jsou pouze informativního charakteru, bez nároku odpovědnosti. S ohledem na řádné uvedení do provozu jeřábu, jsou přesné informace podrobně uvedeny v návodu k obsluze a odpovídajících zátěžových tabulkách. 10. Hmotnosti kladnic, háků, vázacích prostředků ( řetězů ) jsou v zátěžových tabulkách odečteny. 8

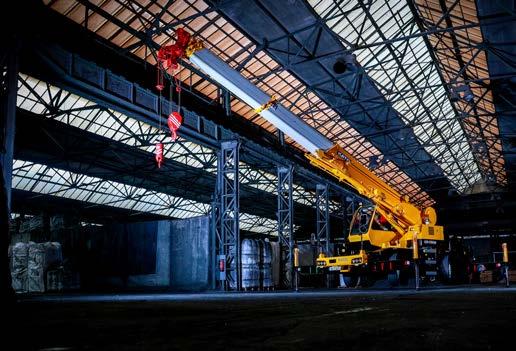

9 Výška zdvihu / Pracovní dosah Výška nad zemí (m) 24,0 m + 5,5 m Nástavec 24,0 m + 3,3 m Nástavec 24,0 m 20,26 m 16,62 m 12,78 m 9,04 m Pomocná kladka 5,3 m Vyložení od středu otoče (m) Vysvětlení: Prohnutí a nástavce pod zatížením není v tomto diagramu počítáno. Opěry jsou plně vysunuty. 9

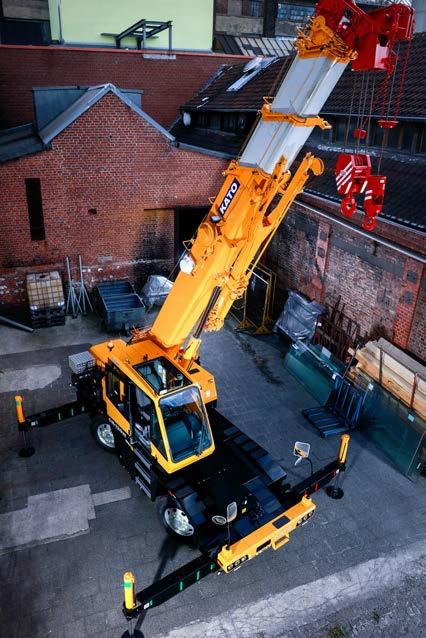

10 Zátěžové tabulky - hlavní výložník Vysunuté opěry na 4,75 m, jeřábování 360⁰ neomezeně 5,3-24,0 m 4,75 x 4,88 m 360 ISO 4305 (DIN 75%) Rádius 5,3 m 9,04 m 12,78 m 16,52 m 20,26 m 24,0 m 1,5 13,00 6,00 6,00 1,7 13,00 6,00 6,00 2,0 12,00 6,00 6,00 5,00 2,5 10,00 6,00 6,00 5,00 3,0 8,20 6,00 6,00 5,00 4,70 3,5 7,00 6,00 6,00 5,00 4,70 3,20 4,0 6,10 6,00 6,00 5,00 4,70 3,20 4,5 5,50 5,40 5,00 4,50 3,20 5,0 5,00 4,90 4,60 4,05 3,20 5,5 4,50 4,40 4,20 3,70 3,20 6,0 4,10 4,00 3,80 3,40 3,00 6,5 3,70 3,65 3,50 3,15 2,80 7,0 3,35 3,30 3,20 2,90 2,60 8,0 2,90 2,70 2,50 2,25 9,0 2,25 2,30 2,20 1,95 10,0 1,80 2,05 1,95 1,75 11,0 1,45 1,70 1,75 1,55 12,0 1,40 1,50 1,40 13,0 1,15 1,30 1,25 14,0 0,95 1,10 1,15 15,0 0,80 0,90 1,00 16,0 0,79 0,85 17,0 0,68 0,74 18,0 0,58 0,64 19,0 0,55 20,0 0,47 21,0 0,41 22,0 0,35 22,5 0, kladkový hák max. nosnost 13 t (Hmotnost háku 90 kg) Prolanování

11 Zátěžové tabulky - hlavní výložník Vysunuté opěry na 4,3 m, jeřábování do strany 5,3-24,0 m 4,30 x 4,88 m Do strany ISO 4305 (DIN 75%) Rádius 5,3 m 9,04 m 12,78 m 16,52 m 20,26 m 24,0 m 1,5 13,00 6,00 6,00 1,7 13,00 6,00 6,00 2,0 12,00 6,00 6,00 5,00 2,5 10,00 6,00 6,00 5,00 3,0 8,20 6,00 6,00 5,00 4,70 3,5 7,00 6,00 6,00 5,00 4,70 3,20 4,0 6,10 6,00 6,00 5,00 4,70 3,20 4,5 5,50 5,40 5,00 4,50 3,20 5,0 5,00 4,90 4,60 4,05 3,20 5,5 4,50 4,40 4,20 3,70 3,20 6,0 4,10 4,00 3,80 3,40 3,00 6,5 3,65 3,60 3,50 3,15 2,80 7,0 3,20 3,15 3,20 2,90 2,60 8,0 2,45 2,60 2,50 2,25 9,0 1,90 2,10 2,20 1,95 10,0 1,50 1,70 1,85 1,75 11,0 1,20 1,40 1,55 1,55 12,0 1,15 1,30 1,35 13,0 0,95 1,10 1,15 14,0 0,80 0,90 1,00 15,0 0,65 0,75 0,85 16,0 0,65 0,70 17,0 0,55 0,60 18,0 0,45 0,50 19,0 0,40 20,0 0,35 21,0 0,30 22,0 0, kladkový hák max. nosnost 13 t (Hmotnost háku 90 kg) Prolanování

12 Zátěžové tabulky - hlavní výložník Vysunuté opěry na 3,7 m, jeřábování do strany 5,3-24,0 m 3,70 x 4,88 m Do strany ISO 4305 (DIN 75%) Rádius 5,3 m 9,04 m 12,78 m 16,52 m 20,26 m 24,0 m 1,5 12,00 6,00 6,00 1,7 12,00 6,00 6,00 2,0 12,00 6,00 6,00 5,00 2,5 10,00 6,00 6,00 5,00 3,0 8,20 6,00 6,00 5,00 4,70 3,5 7,00 6,00 6,00 5,00 4,70 3,20 4,0 6,10 6,00 6,00 5,00 4,70 3,20 4,5 5,10 5,10 5,00 4,50 3,20 5,0 4,40 4,40 4,50 4,05 3,20 5,5 3,80 3,70 3,90 3,70 3,20 6,0 3,20 3,20 3,40 3,40 3,00 6,5 2,80 2,75 2,95 3,05 2,75 7,0 2,40 2,35 2,55 2,70 2,50 8,0 1,80 2,00 2,10 2,15 9,0 1,40 1,60 1,70 1,75 10,0 1,05 1,25 1,35 1,45 11,0 0,80 1,00 1,10 1,20 12,0 0,80 0,90 1,00 13,0 0,65 0,75 0,85 14,0 0,50 0,60 0,70 15,0 0,40 0,50 0,55 16,0 0,40 0,45 17,0 0,30 0,35 18,0 0, kladkový hák max. nosnost 13 t (Hmotnost háku 90 kg) Prolanování

13 Zátěžové tabulky - hlavní výložník Vysunuté opěry na 2,7 m, jeřábování do strany 5,3-24,0 m 2,70 x 4,88 m Do strany ISO 4305 (DIN 75%) Rádius 5,3 m 9,04 m 12,78 m 1,5 12,00 6,00 6,00 1,7 12,00 6,00 6,00 16,52 m 2,0 12,00 6,00 6,00 5,00 2,5 8,50 6,00 6,00 5,00 20,26 m 3,0 6,00 6,00 6,00 5,00 4,70 24,0 m 3,5 4,70 4,70 4,60 4,50 4,40 3,20 4,0 3,70 3,70 3,70 3,70 3,70 3,20 4,5 3,00 3,00 3,10 3,10 3,00 5,0 2,40 2,40 2,60 2,70 2,70 5,5 2,00 2,00 2,20 2,30 2,30 6,0 1,70 1,70 1,85 2,00 2,05 6,5 1,40 1,40 1,60 1,70 1,75 7,0 1,20 1,20 1,40 1,50 1,55 8,0 0,85 1,05 1,15 1,20 9,0 0,60 0,80 0,90 0,95 10,0 0,35 0,55 0,65 0,75 11,0 0,40 0,50 0,60 12,0 0,25 0,35 0,45 13,0 0,20 0,30 14,0 0, kladkový hák max. nosnost 13 t (Hmotnost háku 90 kg) Prolanování

14 Zátěžové tabulky - hlavní výložník Vysunuté opěry na 1,64 m, jeřábování do strany 5,3-24,0 m 1,64 m x 4,88 m Do strany ISO 4305 (DIN 75%) Rádius 5,3 m 9,04 m 12,78 m 1,5 8,00 6,00 6,00 1,7 7,00 6,00 6,00 16,52 m 2,0 5,60 5,40 5,00 4,70 2,5 3,80 3,80 3,60 3,50 20,26 m 3,0 2,80 2,80 2,70 2,70 2,60 24,0 m 3,5 2,10 2,10 2,00 2,10 2,10 2,10 4,0 1,60 1,60 1,55 1,70 1,70 1,75 4,5 1,25 1,20 1,40 1,40 1,45 5,0 0,95 0,95 1,10 1,20 1,25 5,5 0,75 0,75 0,90 1,00 1,05 6,0 0,60 0,55 0,75 0,80 0,90 6,5 0,40 0,35 0,60 0,65 0,75 7,0 0,25 0,45 0,55 0, kladkový hák max. nosnost 13 t (Hmotnost háku 90 kg) Prolanování

15 Zátěžové tabulky - hlavní výložník Bez vysunutých opěr, jeřábování přes předek / 360⁰ neomezeně 5,3-12,78 m Žádné přes předek / 360 ISO 4305 (DIN 75%) Rádius přes předek 360 neomezeně přes předek 360 neomezeně přes předek 360 neomezeně 1,5 3,60 2,80 3,60 2,80 3,60 2,80 2,0 3,40 2,80 3,40 2,80 3,40 2,80 2,5 3,10 2,15 3,10 2,10 3,10 20,50 3,0 2,65 1,60 2,60 1,55 2,55 1,50 3,5 2,30 1,25 2,20 1,20 2,10 1,10 4,0 2,00 0,90 1,90 0,80 1,70 0,70 4,5 1,60 0,50 1,40 0,40 5,0 1,30 1,10 5,5 1,10 0,95 6,0 0,90 0,80 7,0 0,50 0, Prolanování 5,3 m 9,04 m 12,78 m 4 - kladkový hák max. nosnost 13 t (Hmotnost háku 90 kg) 4 15

16 Zátěžové tabulky - hlavní výložník Jízda s břemenem (Pick & Carry), max 2 km/h 5,3-12,78 m Žádné přes předek / 360 ISO 4305 (DIN 75%) Rádius přes předek 360 neomezeně přes předek 360 neomezeně přes předek 360 neomezeně 1,5 3,20 2,00 3,20 2,00 3,20 2,00 2,0 3,00 2,00 3,00 2,00 3,00 2,00 2,5 2,80 1,55 2,75 1,50 2,65 1,45 3,0 2,40 1,10 2,30 1,05 2,20 1,00 3,5 2,00 0,85 1,90 0,75 1,80 0,65 4,0 1,70 0,60 1,65 0,50 1,50 0,40 4,5 1,40 0,30 1,25 5,0 1,15 1,00 5,5 0,95 0,85 6,0 0,80 0,70 7,0 0,45 0, Prolanování 5,3 m 9,04 m 12,78 m 4 - kladkový hák max. nosnost 13 t (Hmotnost háku 90 kg) 4 16

17 Zátěžová tabulka - nástavec 3,6 m Vysunuté opěry na 4,75 m, jeřábování 360 neomezeně 24,0 m 3,6 m 4,75 x 4,88 m 360 ISO 4305 (DIN 75%) Úhel 5 24,0 m Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,8 1,00 6,9 1,00 8,2 0,65 8,6 0, ,6 1,00 7,6 1,00 8,9 0,65 9,2 0, ,4 1,00 10,1 0,85 11,2 0,63 11,5 0, ,1 1,00 12,4 0,72 13,4 0,58 13,6 0, ,4 0,81 14,7 0,61 15,6 0,52 15,6 0, ,6 0,69 16,8 0,55 17,5 0,48 17,4 0, ,7 0,58 18,8 0,49 19,3 0, ,6 0,49 20,5 0,44 20,8 0, ,2 0,38 22,0 0,36 22,3 0, ,9 0,26 23,4 0,26 Prolanování Jednohák max. nosnost 1,8t (Hmotnost háku 25kg)

18 Zátěžová tabulka - nástavec 3,6 m Vysunuté opěry na 4,3 m, jeřábování do strany 24,0 m 3,6 m 4,30 x 4,88 m Do strany ISO 4305 (DIN 75%) Úhel 5 24,0 m Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,4 1,60 5,8 1,50 6,5 1,00 6,8 0, ,2 1,60 6,4 1,50 7,2 1,00 7,4 0, ,8 1,60 8,7 1,17 9,5 0,93 9,6 0, ,1 1,25 11,1 0,98 11,6 0,85 11,8 0, ,3 1,05 13,1 0,88 13,6 0,77 13,8 0, ,3 0,87 15,1 0,76 15,6 0,70 15,6 0, ,2 0,60 16,9 0,55 17,3 0, ,0 0,43 18,6 0,41 18,8 0, ,6 0,30 20,2 0,27 20,3 0, ,0 0,19 21,5 0, Jednohák max. nosnost 1,8t (Hmotnost háku 25kg) Prolanování 1 18

19 Zátěžová tabulka - nástavec 3,6 m Vysunuté opěry na 3,7 m, jeřábování do strany 24,0 m 3,6 m 3,70 x 4,88 m Do strany ISO 4305 (DIN 75%) Úhel 5 24,0 m Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,4 1,60 5,8 1,50 6,5 1,00 6,8 0, ,2 1,60 6,4 1,50 7,2 1,00 7,4 0, ,8 1,60 8,7 1,17 9,5 0,93 9,6 0, ,1 1,25 11,1 0,98 11,6 0,85 11,8 0, ,2 0,90 13,1 0,77 13,6 0,77 13,8 0, ,2 0,59 15,0 0,54 15,5 0,54 15,5 0, ,0 0,37 16,8 0,33 17,2 0, ,8 0,20 18,5 0,18 18,7 0, Jednohák max. nosnost 1,8t (Hmotnost háku 25kg) Prolanování 1 19

20 Zátěžová tabulka - nástavec 3,6 m Vysunuté opěry na opěry 2,7 m, jeřábování do strany 24,0 m 3,6 m 2,70 x 4,88 m Do strany ISO 4305 (DIN 75%) Úhel 5 24,0 m Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,4 1,60 5,8 1,50 6,5 1,00 6,8 0, ,2 1,60 6,4 1,50 7,2 1,00 7,4 0, ,8 1,20 8,7 1,05 9,5 0,93 9,6 0, ,0 0,72 1,9 0,65 11,5 0,62 11,7 0, ,9 0,41 12,9 0,35 13,4 0,34 13,6 0, Jednohák max. nosnost 1,8t (Hmotnost háku 25kg) Prolanování 1 20

21 Zátěžová tabulka - nástavec 5,5 m Vysunuté opěry na 4,75 m, jeřábování 360 neomezeně Úhel 24,0 m 5,5 m 4,75 x 4,88 m 360⁰ ISO 4305 (DIN 75%) Nástavec 5,5 m úhel Nástavec 5,5 m úhel Nástavec 5,5 m úhel Nástavec 5,5 m úhel Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,8 1,00 6,9 1,00 8,2 0,65 8,6 0, ,6 1,00 7,6 1,00 8,9 0,65 9,2 0, ,4 1,00 10,1 0,85 11,2 0,63 11,5 0, ,1 1,00 12,4 0,72 13,4 0,58 13,6 0, ,4 0,81 14,7 0,61 15,6 0,52 15,6 0, ,6 0,69 16,8 0,55 17,5 0,48 17,4 0, ,7 0,58 18,8 0,49 19,3 0, ,6 0,49 20,5 0,44 20,8 0, ,2 0,38 22,0 0,36 22,3 0, ,9 0,26 23,4 0,26 Prolanování 24,0 m Jednohák max. nosnost 1,8t (Hmotnost háku 25kg) 1 21

22 Zátěžová tabulka - nástavec 5,5 m Vysunuté opěry na 4,3 m, jeřábování do strany Úhel 24,0 m 5,5 m 4,30 x 4,88 m Do strany ISO 4305 (DIN 75%) Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,8 1,00 6,9 1,00 8,2 0,65 8,6 0, ,6 1,00 7,6 1,00 8,9 0,65 9,2 0, ,4 1,00 10,1 0,85 11,2 0,63 11,5 0, ,1 1,00 12,4 0,72 13,4 0,58 13,6 0, ,4 0,81 14,7 0,61 15,6 0,52 15,6 0, ,5 0,69 16,8 0,55 17,5 0,48 17,4 0, ,6 0,54 18,7 0,49 19,2 0, ,5 0,38 20,4 0,36 20,7 0, ,0 0,27 21,8 0,25 22,1 0,25 Prolanování 24,0 m Jednohák max. nosnost 1.8t (Hmotnost háku 25kg) 1 22

23 Zátěžová tabulka - nástavec 5,5 m Vysunuté opěry na 3,7 m, jeřábování do strany Úhel 24,0 m 5,5 m 3,70 x 4,88 m Do strany ISO 4305 (DIN 75%) Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,8 1,00 6,9 1,00 8,2 0,65 8,6 0, ,6 1,00 7,6 1,00 8,9 0,65 9,2 0, ,4 1,00 10,1 0,85 11,2 0,63 11,5 0, ,1 1,00 12,4 0,72 13,4 0,58 13,6 0, ,4 0,75 14,7 0,61 15,6 0,52 15,6 0, ,4 0,52 16,7 0,45 17,5 0,42 17,4 0, ,4 0,31 18,6 0,28 19,1 0, ,5 0,22 19,5 0,21 20,0 0,20 24,0 m Jednohák max. nosnost 1.8t (Hmotnost háku 25 kg) 1 23

24 Zátěžová tabulka - nástavec 5,5 m Vysunuté opěry na 2,7 m, jeřábování do strany Úhel 24,0 m 5,5 m 2,70 x 4,88 m Do strany ISO 4305 (DIN 75%) Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Nástavec 5,5 m Úhel Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost Vyložení Nosnost (m) (t) (m) (t) (m) (t) (m) (t) 82 4,8 1,00 6,9 1,00 8,2 0,65 8,6 0, ,6 1,00 7,6 1,00 8,9 0,65 9,2 0, ,4 1,00 10,1 0,85 11,2 0,63 11,5 0, ,8 0,66 12,3 0,55 13,3 0,48 13,6 0, ,9 0,36 14,4 0,30 15,3 0,26 Prolanování 24,0 m Jednohák max. nosnost 1,8 t (Hmotnost háku 25 kg) 1 24

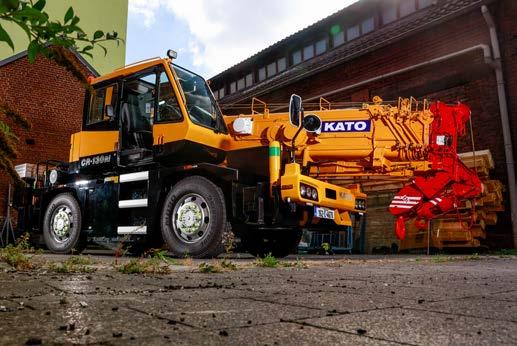

25 Technická data podvozku Rám Robustní rám ze svařované vysokopevnostní jemnozrnné oceli. Opěry Čtyř bodové opěry, horizontálně a vertikálně hydraulicky vysouvané s ovládaním z boku jeřábu a nebo kabinky jeřábníka. Motor Mitsubishi 4 válec-dieselmotor, Typ 4M50-TLE3BA, (Euromot IIIB) vodou chlazený, Výkon 129 kw (175 PS) při 2700 min-1, max. Točivý moment 530 Nm při 1600 min-1, Emise odpovídající platným limitům 97/68EG. Palivová nádrž 250 l. Převodovka Automatická, 4 stupně vpřed a 1 stupeň vzad. Pohon / Osy Pohon 4 x 4 x 4, obě osy jsou říditelné a poháněné s uzávěrkou diferenciálu Zavěšení náprav Listová pera s blokováním Řízení Hydraulické servořízení s nezávislým řízením obou náprav, automatické blokování zadní nápravy s možností krabího chodu. Brzdy Provozní brzdy: Parkovací brzda: Přídavná brzda: Diskové dvouokruhové, vzuchově ovládané brzdy pro všechna čtyři kola. Vzduchová brzda, ovládaná přes brzdové válce na přední nápravě. Motorová brzda. Elektrické zařízení 24V stejnosměrný proud, 2 baterie po 120 Ah Pneu 4ks 275 / 80 R E Lakování Černá barva 25

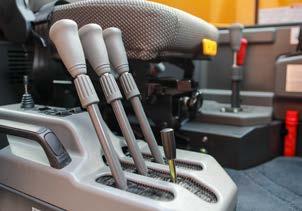

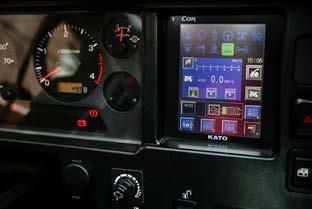

26 Technická data nástavby Teleskopický výložník Šesti dílný plně hydraulicky výsuvný teleskopický výložník z vysokopevnostní oceli s délkou od 5,3m do 24,0m, který se skládá z pevného základního a pěti výsuvných dílů. Hlava je vybavena 4-mi kladkami a upevněním pro nástavec. Max. výška háku 24,8m. Válec pod výložníkem Hydraulický válec s pojistným ventilem a nastavitelným úhlem -7,5 bis +82 Otoč Axialní-pístový motor s planetovou převodovkou a elektrohydraulickou brzdou. Naviják Axiální-pístový-motor s navijákem s planetovou převodovkou. Ovládání 6ti ručně nastavitelnými pákami v kabině jeřábníka pro všechny jeřábové pohyby s elektronickým řízením. Bezpečnostní zařízení ACS elektronický bezpečnostní systém s akustickým a optickým signálem a automatickým vypínáním. Dotykový displej s digitálními ukazateli všech potřebných hodnot : ( zatížení, délka, vyložení, úhel, zapatkování, brzda otoče, koncový spínač, senzory opěr ). Kabina jeřábníka Jednomístná komfortní kabina pro ovládání podvozku a nástavby. Vyrobená z oceli s bezpečnostním zasklením. Boční dveře s elektricky ovládaným oknem, nastavitelnou a odpruženou sedačkou vybavenou bezpečnostním pásem, stěračem čelního skla a horního skla s ostřikovačem, nastavitelným volantem a 12V zásuvkou. Hydraulické zařízení 2 pístová čerpadla s proporcionálním řízením výkonu, objem hydraulické nádrže 150l. Protizávaží Napevno namontované Lakování Barva žlutá. 26

27 Výbava nástavby V základní ceně Nástavec 3,6 5,5 m, hydraulicky naklápěný +5 bis +60 Přídavná kladka na hlavě ( Rooster Sheave ) Přídavný naviják Tříkladková kladnice s možností jednoho prolanování, max. nosnost 13 t Jednohák s max. nosností 1,8t Pracovní světla Majáky Radio FM/AM Klimatizace Příplatková výbava Zadní kamera Kamera navijáků Boční kamera Speciální lakování (RAL-Farbe) 400 V Elektropohon pro jeřábové funkce V základní ceně Boční nástup Elektricky nastavitelná zrcátka Pracovní světla Držáky talířů opěr Bedna na vázací prostředky Příplatková výbava Plastové podložky opěr 27
