1 DISCO MAX CUT

2 Dobře sladěné. Sklizňové linky CLAAS. Pracujete-li každý den v zemědělství, potřebujete víc, než jen robustní stroj. Potřebujete techniku, se kterou budete rádi pracovat. Techniku, která spolehlivě funguje i při dlouhém a obtížném nasazení a je optimálně vyladěná. A potřebujete také sklízecí systémy, které nepřipustí prostoje v práci. Jako jeden z předních výrobců strojů pro sklizeň krmiv nabízí CLAAS vhodnou sklizňovou technologii firmám všech velikostí. Naše vzájemně kompatibilní stroje se při každodenním používání doplňují a umožňují Vám tak dosáhnout při sklizni krmiv těch nejlepších výsledků. disco.claas.com 2

3 Sklízecí systémy CLAAS. 3

4 DISCO. 4

5 Obsah DISCO Žací lišty MAX CUT 6 Pohodlná obsluha 14 Účinnost 16 Konstrukce 18 Mačkací zařízení 20 Velkoplošné žací stroje 22 DISCO DUO 26 DISCO AUTOSWATHER 28 DISCO BUSINESS 32 DISCO CONTOUR 34 DISCO TREND 36 Čelně nesené žací stroje PROFIL 40 Vzadu nesené žací stroje CONTOUR 44 Tažené žací stroje CONTOUR 48 Sklízet kvalitu 52 Servis 54 Argumenty 56 Technické údaje 60 5

6 MAX CUT. Nové žací lišty. Perfektní výsledky za všech podmínek provozu. Žací lištu MAX CUT nyní najdete u všech čelně nesených žacích strojů PROFIL a ve všech nových žacích strojích DISCO. CLAAS představuje profesionální techniku od nejmenších modelů, až po ty největší. 6

7 Žací lišty MAX CUT 7

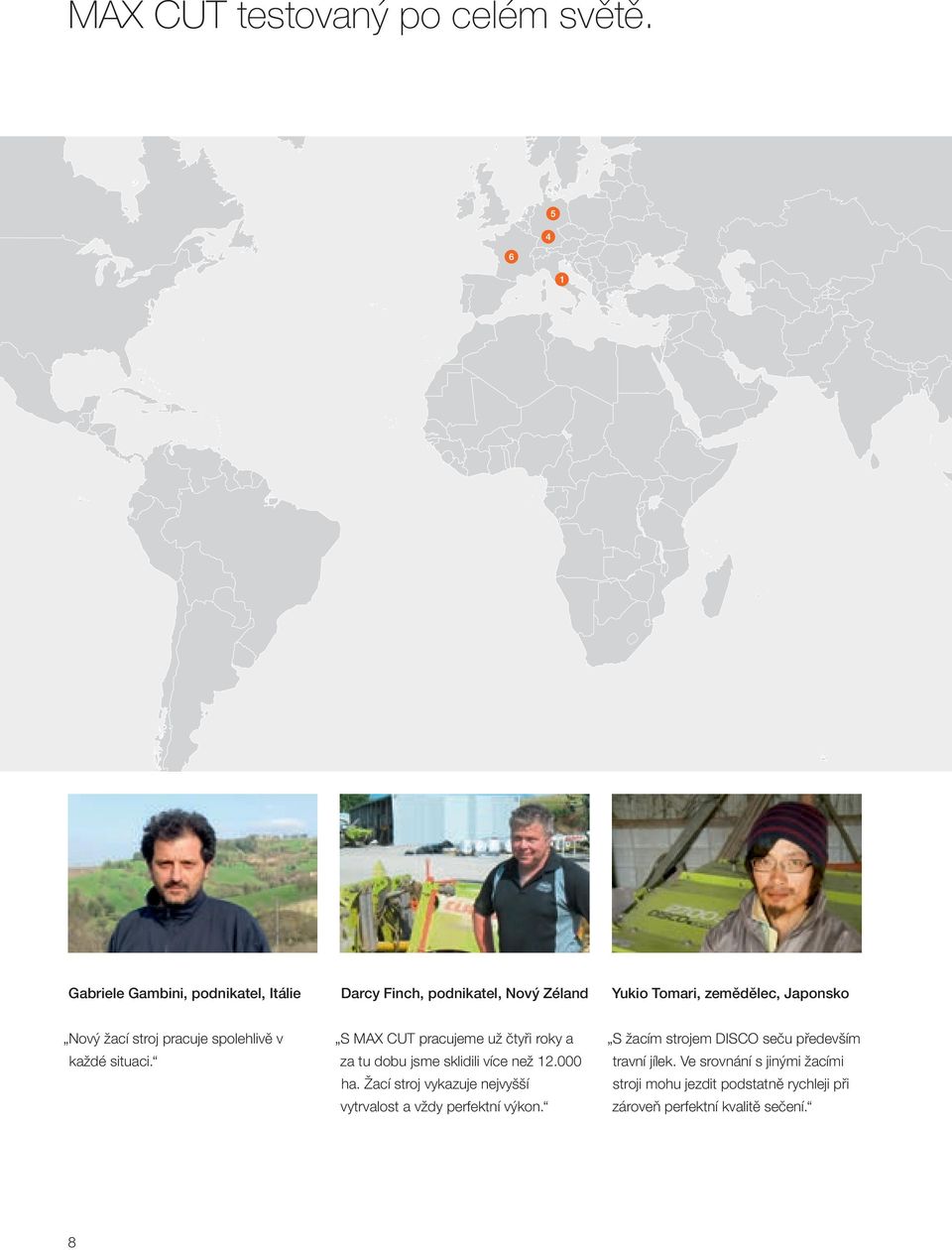

8 MAX CUT testovaný po celém světě. Gabriele Gambini, podnikatel, Itálie Darcy Finch, podnikatel, Nový Zéland Yukio Tomari, zemědělec, Japonsko Nový žací stroj pracuje spolehlivě v každé situaci. S MAX CUT pracujeme už čtyři roky a za tu dobu jsme sklidili více než ha. Žací stroj vykazuje nejvyšší vytrvalost a vždy perfektní výkon. S žacím strojem DISCO seču především travní jílek. Ve srovnání s jinými žacími stroji mohu jezdit podstatně rychleji při zároveň perfektní kvalitě sečení. 8

9 Žací lišty MAX CUT 1 Gabriele Gambini, podnikatel, Itálie 2 Darcy Finch, podnikatel, Nový Zéland 3 Yukio Tomari, zemědělec, Japonsko 4 Karl Krumm, podnikatel, Německo 5 Hayo Verbeek, zemědělec, Německo 6 Didier Grasset, zemědělec, Francie Karl Krumm, podnikatel, Německo Hayo Verbeek, zemědělec, Německo Didier Grasset, zemědělec, Francie Moji zákazníci i já jsme naprosto spokojeni s kvalitou práce žacího stroje DISCO 9100 C AS. Kdyby byla potřeba, neváhal bych stroj koupit v budoucnu znovu. Také při vysokých pracovních rychlostech a rozdílných výškách porostu dosáhneme vždy velmi dobré kvality řezanky. S novým žacím strojem jsme velmi spokojeni a vedle kvality řezu oceňujeme také nízké náklady na údržbu a její snadné provedení. 9

10 Tajemství spočívá ve zvlněném tvaru. Maximální síla lisování. Čistě sešroubováno s dokonalou přesností. Lisovací silou t je tvarován základ nové žací lišty: zvlněná vana vyražená z jednoho kusu. Toto tajemství MAX CUT zajišťuje potřebnou základní stabilitu a umožňuje jedinečné technické detaily. Pouze tento ideální zvlněný tvar je nekompromisní a efektivní pro všechny požadavky, které jsou na moderní žací lišty kladeny. Vana a kryt jsou vyrobeny společně, takže obě poloviny na sebe přesně pasují. Inovativní šroubovaná koncepce zaručuje navíc dokonalý tvar a nabízí maximální tvarovou a ohybovou tuhost, aniž by došlo ke snížení pevnosti svařování. Vysocepevnostní, jemnozrnná ocel navíc zajišťuje maximální životnost žacích lišt MAX CUT i při extrémních podmínkách. Pevný kryt. Optimální využití materiálu: maximální průřez žací lišty díky zvlněnému tvaru a velmi malé otvory modulů v krytu žací lišty zajišťují nejvyšší tuhost. 10

11 Žací lišty MAX CUT Funkce v detailu. Pouze zvlněný tvar nabízí místo pro dva speciální, extra kalené mezikusy: Mezikus s vyvýšením v místě, kde se nože sbíhají k sobě (vlevo), funguje jako protiostří a předchází hromadění nečistot. Zároveň slouží jako bezpečná ochrana žací lišty. Při rozbíhání nožů od sebe se nože dostávají přes štíhlý mezikus (vpravo) z žací lišty dříve a mohou tak začít dříve řezat. Speciální design zajišťuje navíc optimální tok materiálu. Nejvyšší kvalita řezu díky maximálnímu překrývání nožů. Perfektní řez díky speciálně tvarovaným spojovacím mezikusům: tam, kde se párové nože rozbíhají, vzniká maximální překrývání otáčení nožů. Řezací plocha se zvětší. Nový modul SAFETY LINK. Efekt spoileru. Známý bezpečnostní modul SAFETY LINK byl vylepšen a zvětšen; v nové vaně má teď více místa a v případě potřeby je možné jej snadno vyměnit. Speciálně utěsněná dvojřadá kuličková ložiska zaručují nejvyšší životnost. Jednotlivé žací disky jsou díky definovanému místu zlomu v bezpečnostním modulu chráněny a v případě kolize jsou odděleny od hnacího ústrojí. Extra široké ližiny se speciálním designem odvádějí nečistoty směrem dozadu a zajišťují čistotu sklízeného materiálu. Díky zvlněnému tvaru je možné je posunout také dopředu a chránit tak žací lištu. 11

12 MAX CUT pro maximální kvalitu. Jedinečná koncepce pohonu. Vylepšený satelitní pohon s sebou přináší výhody ostatních koncepcí pohonu. Tím je nová žací lišta nesrovnatelně účinnější. Ozubená kola mohou být díky zvlněnému tvaru dostatečně předsazená vpřed a přesto být v záběru se dvěma sousedními. Rovnoměrné rozestupy disků zajišťují dokonalý řez za všech podmínek provozu. Použity byly pouze vysoce kvalitní materiály, které jsou zárukou maximální životnosti. Žací lišta MAX CUT má trvalou mazací náplň, a proto nevyžaduje údržbu. Přesný v každém detailu. Chráněný nosič nožů. Velmi jemně broušená, ozubená kola zajišťují nejefektivnější přenos síly. Na základě většího průměru se otáčí podstatně pomaleji než satelitní kola. Proto pracuje žací lišta klidně a není náchylná na opotřebení. K jejich ochraně jsou nosiče nožů na vnější spodní straně opatřeny vrstvou karbidu wolframu, která se používá také na lopaty bagrů. 12

13 Žací lišty MAX CUT 1 Vana vylisovaná z jednoho kusu. 2 Dopředu přesazené žací disky 3 Volně se otáčející nože 4 Nová koncepce pohonu 5 Optimalizovaný efekt tunelu 6 Inovativní šroubovaná koncepce pro maximální stabilitu ohybu a tvaru 7 Trvale mazaná žací lišta 8 Bezpečnostní modul SAFETY LINK 9 Extra kalené a šroubované mezikusy 10 Ližiny s efektem spoileru 11 Pohodlná, rychlá výměna nožů 12 Volitelně jsou k dispozici opotřebitelné plazy, plazy pro vysoký řez, dvojité plazy pro vysoký řez nebo ochrana žací lišty 13 Velmi malé otevření nosníku žací lišty Silná forma s funkcí. Pracovat bez přestání. Zvláštní forma zaručuje optimální tok materiálu a nejvyšší odolnost proti opotřebení. Dodatečné čepy proti opotřebení chrání zkosené plochy. Dlouhé a ostré, přesto bezpečné: Volně se otáčející nože se vyhýbají překážkám, bez nárazu do protilehlé strany. Proto je lze kdykoliv použít oboustranně, aniž by musely být vyměněny. 13

14 Více času na to, co je podstatné. Pohodlné detaily. Žací stroje DISCO jsou konstruovány tak, že dlouhodobě odolávají nejvyšším zatížením a zaručují vždy nejlepší kvalitu řezu. Zároveň nabízí velmi snadnou obsluhu a i s minimální potřebou síly pracují maximálně efektivně. Všechny potřebné údržbové práce lze provést velmi rychle a pohodlně, montáž a demontáž je jednoduchá jako nikdy dříve. CLAAS zná Vaše potřeby. Pohodlně připojovat a odpojovat. Rozdílné typy žacích strojů vyžadují individuální řešení. CLAAS využívá různé systémy k vedení dolního táhla, jako například vodící lamely dolního táhla, nebo dvojité uchycení pro pohodlné připojení. Navíc je každý stroj snadno ovladatelný. Záměna je vyloučena. Téměř všechny nové žací ústrojí lze bez problému připojit do hydraulické rychlospojky KENNFIXX, s magnetickým držákem, nebo bez něj. Rychlá výměna nožů. Nože lze obratem ruky vyměnit pomocí dodávané montážní páky. Náhradní nože lze uložit do schránky izolované proti vlhkosti. Montážní páka a box na nože jsou integrovány do žacího ústrojí. 14

15 Pohodlná obsluha Nový design: vkusný a funkční. Na zajišťovacích třmenech najdete zpravidla rychle první znaky opotřebení. U nových nesených žacích strojů DISCO jsou proto používány nerezavějící ocelové zajišťovací třmeny. Kromě toho jsou pro uchycení ochranné plachty použity šrouby z ušlechtilé nerezavějící oceli. Tak je lze bez problému vyšroubovat i po dlouhém používání. Výměna oleje čistá záležitost. Pro čistou výměnu převodového oleje dodává CLAAS ke každému vzadu nesenému žacímu stroji olejničku se dvěma plnícími hrdly, přizpůsobenými pro otvory plnění a vypouštění. Snadno přístupný. Nejlepší přístupnost k žací liště pro čištění a údržbové práce u všech modelů. Ochranné plachty mohou být bezpečně přichyceny na určeném háčku. Kloubový hřídel. Všechny nové žací stroje DISCO disponují kloubovými hřídeli s inovativní koncepcí ochrany a mazání. Kromě toho byl kladen důraz také na přístupnost. 15

16 Čistě sekat a zároveň šetřit palivo. Optimální výsledky s ACTIVE FLOAT. Z třecího odporu se stane valivý odpor. Sotva byste našli homogenní porost. Na mokrá místa nebo suché vyvýšeniny můžete s odlehčením ACTIVE FLOAT reagovat snadno a rychle. S pomocí jednočinného hydraulického rozvaděče flexibilně regulujete přítlak žacího ústrojí také během jízdy. Nastavené hodnoty můžete sledovat na manometru viditelném z kabiny. Optimální přizpůsobení povrchu půdy a šetrnost k travnímu drnu Čistší krmivo Snížená potřeba energie a paliva Nepatrné opotřebení Vysoké pracovní rychlosti U CLAAS jsou všechny velkoplošné žací stroje a všechny vzadu nesené žací stroje CONTOUR sériově vybaveny hydropneumatickým odlehčením ACTIVE FLOAT, pro čelně nesené žací stroje je ACTIVE FLOAT k dispozici volitelně. Odlehčení přenáší hmotnost žacího ústrojí z travního drnu na traktor. Navíc jsou redukovány také boční tažné síly ve svahu, což zvýší pohodlí při jízdě. 16

17 Účinnost Hbitý jako nikdy. Vždy správné seřízení. Odlehčovací tlak lze také během sečení přizpůsobit přímo z kabiny pomocí jednočinného hydraulického rozvaděče aktuálním podmínkám. Nastavenou hodnotu zjistíte pomocí dobře viditelného manometru. Tady platí základní pravidlo: co největší odlehčení, jen nezbytné zatížení. Úplné odlehčení žací jednotky je vhodné zejména při sečení v okrajových částech. Žací jednotka se přímo vznáší nad nerovnostmi. ACTIVE FLOAT komfortní verze. Rychlejší přizpůsobení podmínkám provozu: u nových velkoplošných žacích strojů s komfortní hydraulikou Load- Sensing probíhá nastavení odlehčovacího tlaku kdykoli plynule a pohodlně přes terminál z pracovní nabídky. Nová žací lišta MAX CUT je neuvěřitelně čilá, což pozitivně ovlivňuje energetickou bilanci. Široké plazy zajišťují její lehký pohyb nad povrchem půdy. Díky spojlerovitému tvaru jsou zbytky píce a nečistoty odváděny do středu (tunelový efekt). Tím se před žací lištou shromažďuje méně materiálu. Odpor se snižuje a sklízený materiál zůstává čistý. Pomocí převodu v hnacím ústrojí může žací lišta pracovat také s omezenými otáčkami vývodového hřídele (850 ot/min). Tím nedojde k ovlivnění kvality sečení. Pro vyšší výkon v hustých porostech je možné opět snadno zvýšit otáčky na ot/min. Nejlepší známky pro DISCO CONTOUR. V nezávislém testu bylo dokázáno, že se žacími stroji DISCO CONTOUR lze podstatně snížit spotřebu pohonných hmot a obsah popelovin v krmivu. Vedle ACTIVE FLOAT má na tom podíl také středové zavěšení. Modelová řada také právem získala nejlepší výsledky testu. Nejen že s ní dosáhnete nižších nákladů na pohonné hmoty, ale se sklizní šetrnou k píci zároveň zvýšíte produkci mléka. S redukcí otáček vývodového hřídele na 850 ot/min se navíc dodatečně sníží spotřeba pohonných hmot. Výsledky: Díky ACTIVE FLOAT až o 20 % menší spotřeba paliva Díky redukci otáček vývodového hřídele na 850 ot/min až o 16 % menší spotřeba paliva Až o 17 % méně popelovin v krmivu Prokázáno v nezávislém testu DLG: Žací stroje DISCO CONTOUR jsou spolu s odlehčením ACTIVE FLOAT velmi efektivní. 17

18 V neustálém kontaktu s půdou. Kompaktní a bezpečný. Nejlepší kopírování povrchu půdy. Bezpečně na cestě: ke snížení přepravní výšky na méně než 4,00 m je možné boční ochranné plachty dle modelu mechanicky nebo hydraulicky sklopit. Během přepravy jsou žací jednotky zajištěny mechanicky nebo hydraulicky. Žací jednotky jsou vždy zavěšeny v těžišti tak, aby se mohly volně pohybovat a přizpůsobit se tak obrysům povrchu. Nastavitelnou potřebnou výšku ukazují šipky na nosnících. S kinematikou PROFIL se také čelně nesené žací stroje optimálně přizpůsobí půdnímu povrchu. 18

19 Konstrukce Uspořádáno. Pro celkovou přehlednost jsou všechny volné díly, jako kabely, kloubové hřídele, hydraulické hadice nebo tažné lano uspořádány a mají své pevné a stálé místo na žacím ústrojí. Solidní konstrukce. Dobře chráněné. Naše stroje přesvědčí svou stabilní a velmi přehlednou konstrukcí. Se svými masivními konstrukčními prvky jsou žací jednotky vhodné pro dlouhodobé nasazení. Je-li to možné, jsou prvky hydrauliky integrovány do rámu, pro zajištění jejich ochrany. Všechny žací stroje DISCO, které jsou připojeny za traktorem, jsou vybaveny nárazovou pojistkou. Díky napojení se sklonem 15 se žací jednotka v případě kolize vyhne směrem dozadu nahoru. Pro pokračování stačí u mechanického provedení krátké couvnutí. Žací stroje, které jsou vybaveny hydraulickou nonstop pojistkou proti najetí na překážku, se samostatně vrátí do výchozí pozice. 19

20 Rychleji do cíle. Prstový lamač. Válcové mačkací zařízení. Ideální pro sklizeň trávy je prstový lamač se spirálově uspořádanými prsty do tvaru V. Intenzita narušení se nastavuje usměrňovacím plechem. Elastické uložení umožňuje prstům, aby se vyhnuly nečekaným překážkám, např. dostanou-li se do stroje kameny. Díky tomu se vyhnete nákladům souvisejícím s opravami. Sklízený materiál je možné díky plechům pro rozhoz naširoko rozdělit po celém pracovním záběru, nebo s použitými nastavitelnými usměrňovacími plechy pro ukládání řádků na řádek. U krmiv bohatých na lístky, jako je například vojtěška, je nutné šetrné mačkání. Cílem je pomačkat stonky, aniž by tím utrpěly lístky. Zde se plně uplatní žací stroje DISCO s válcovým mačkacím zařízením. Polyuretanové válce ve tvaru V, které do sebe navzájem zasahují, mačkají tvrdé stonky a jsou zároveň šetrné vůči lístkům. Stupeň mačkání lze nastavit pomocí předpětí pružin. Ty zároveň chrání válce před cizími tělesy. Pro tvarování řádků slouží nastavitelné řádkovače. Sušina v % Vyzrát na počasí. s kondicionérem bez kondicionéru S mačkacími žacími stroji lze podstatně zkrátit dobu zavadání, resp. schnutí píce. Můžete tak efektivně využít zejména krátká sklizňová období. Navíc získáte čas tím, že nemusíte obracet. CLAAS nabízí všechny typy žacích strojů v pracovních záběrech od 2,60 m po 9,10 m s prstovým a válcovým mačkacím ústrojím. čas 20

21 Mačkací zařízení Rovnoměrné usušení. S volitelnými plechy pro rozhoz naširoko je sklízený materiál rovnoměrně rozptýlen po celé pracovní šířce. Flexibilní šířka řádku. Díky variabilně nastavitelným usměrňovacím plechům můžete pohodlně reagovat na rozdílné množství píce. Optimální tok sklízeného materiálu. Dopravní kotouče na vnějších žacích discích zajišťují optimální tok materiálu. Bez mačkacího zařízení. Pro optimální sjednocování řádků jsou pro modely bez mačkacího zařízení k dispozici výkyvné řádkovací kotouče. 21

22 Vhodný model si najde každý. Velkoplošné žací ústrojí pro každého. Vedle klasického žacího stroje DISCO CONTOUR, DISCO AUTOSWATHER s ukládáním do řádků a DISCO DUO s řešením otočného řízení je od roku 2015 k dispozici komfortní model DISCO BUSINESS a základní model DISCO TREND. Těchto pět modelových řad se odlišuje v komfortu ovládání a vybavení. Všechny modely splňují vysoké nároky na kvalitu, které jsou na ně kladeny společností CLAAS. 22

23 Velkoplošné žací stroje 23

24 Nabídka podle přání zákazníků. DISCO DUO DISCO AUTOSWATHER Modely 1, 2 a pracovní záběr 3 Žací ústrojí pro traktory s otočným řízením DISCO 9400 C DUO: 9,10 m / 8,90 m Žací ústrojí pro biomasu DISCO 9200 C AUTOSWATHER: 9,10 m / 8,90 m Ovládání a řízení CLAAS OPERATOR / COMMUNICATOR II ISOBUS (vč. obsazení funkčních tlačítek) Ovládání P2 Load-Sensing COMMUNICATOR II ISOBUS (vč. obsazení funkčních tlačítek) Ovládání P2 Load-Sensing Ochranná pojistka při najetí na překážku Hydraulicky (nonstop) Hydraulicky (nonstop) Zajištění přepravní polohy Hydraulicky Hydraulicky Volby čelní žací jednotky 4 Integrovány všechny volby čelní žací jednotky Kontrola otáček a zobrazení odlehčení ACTIVE FLOAT Ovládání ACTIVE FLOAT Ochranné plachty jsou automaticky hydraulicky ovladatelné Vnější sklápění ochranných plachet Hydraulicky Hydraulicky nebo mechanicky 1 C znamená prstové mačkací zařízení 2 RC znamená válcové mačkací zařízení 3 Dvě polohy otvorů pro volitelné pracovní záběry nebo větší překrývání 4 Volby čelní žací jednotky lze použít pouze v případě, pokud je čelní žací ústrojí vybaveno ACTIVE FLOAT, resp. hydraulickými ochrannými plachtami 24

25 Velkoplošné žací stroje DISCO BUSINESS DISCO CONTOUR DISCO TREND Komfortní model Klasický model Základní model DISCO 9200 BUSINESS / DISCO 9200 C BUSINESS: 9,10 m / 8,90 m DISCO 8500 CONTOUR / DISCO 8500 C CONTOUR / DISCO 8500 RC CONTOUR: 8,30 m / 8,10 m DISCO 9200 CONTOUR / DISCO 9200 C CONTOUR / DISCO 9200 RC CONTOUR: 9,10 m / 8,90 m DISCO TREND 8500: 8,30 m / 8,10 m CLAAS OPERATOR / COMMUNICATOR II ISOBUS (vč. obsazení funkčních tlačítek) Ovládání P2 Load-Sensing CLAAS OPERATOR ISOBUS (předvolba) Hydraulické ovádací rozvaděče Hydraulicky (nonstop) Mechanicky Mechanicky Hydraulicky Hydraulicky Mechanicky Kontrola otáček a zobrazení odlehčení ACTIVE Kontrola otáček a zobrazení odlehčení ACTIVE FLOAT Ovládání ACTIVE FLOAT Ochranné plachty jsou automaticky hydraulicky ovladatelné FLOAT Hydraulicky Hydraulicky nebo mechanicky u DISCO 9200 Není vyžadován žádný terminál Hydraulické ovádací rozvaděče 25

26 Žací ústrojí pro traktory s otočným řízením. Neporazitelný. Výhody DUO. DISCO 9400 C DUO s pracovním záběrem 9,10 m je nejšírším žacím strojem pro traktory s otočným řízením na trhu. Díky montáži přímo před kabinou má řidič dobrý výhled na žací jednotky a porost pro maximální jízdní komfort. V případě potřeby je možné žací ústrojí přeměnit na čelní a zadní kombinaci. ACTIVE FLOAT pro všechny žací jednotky (také pro čelně nesené žací jednotky) MAX CUT pro nejvyšší kvalitu řezanky Prstové mačkací ústrojí Ochrana díky hydraulické nonstop pojistce při najetí na překážku v případě kolize žací jednotka se vychýlí a samostatně se uloží do výchozí pozice Hydraulické rychlospojky KENNFIXX s označením připojení a magnetickým uchycením Hydraulicky sklopná boční ochranná plachta (sériově) Hydraulické zajištění přepravní polohy Vodící lamely dolního táhla pro pohodlné připojení Světelná lišta LED Volitelně čtyři pracovní LED světlomety pro profesionální práci také ve tmě 26

27 DISCO DUO Ovládání. DISCO 9400 C DUO je sériově vybaveno komfortní hydraulikou Load-Sensing. Všechny funkce lze přímo aktivovat přes CLAAS OPERATOR. Alternativně může probíhat obsluha přes COMMUNICATOR II, nebo přes jakýkoli terminál kompatibilní s ISOBUS. Při plné kompatibilitě traktoru s ISOBUS lze všechny důležité funkce naprogramovat na jeho funkční tlačítka. Pomocí dodatečného vedení P2 je možné žací ústrojí zvednout jednočinným hydraulickým rozvaděčem a integrovat je do traktorového systému pro manévrování na souvrati. Mimo jiné může zaznamenávat výkon na hektar. S volitelně dostupnou tiskárnou zakázek je možné údaje přímo vytisknout. Zdvih jednotlivých rotorů žacích jednotek na souvrati Kontrola otáček a ochrana pohonu. Klesnou-li otáčky žací jednotky pod hraniční hodnotu (tu je možné přednastavit), je řidič informován pomocí vizuálního i akustického varovného signálu. Tak je možné využívat plnou výkonnostní kapacitu stroje. S pomocí snímače úhlu je možné uložit požadovanou výšku zdvihu na souvrati. V kombinaci s kontrolou otáček chrání snímač úhlu pohon před chybami obsluhy. Kompaktní přepravní pozice Pohodlné ovládání, například přes terminál ISOBUS S10 a funkční tlačítka ISOBUS na jízdní páce Pořádek po práci: kloubové hřídele, všechny kabely a hydraulické hadice se nacházejí na vhodném místě. 27

28 Žací ústrojí pro biomasu. Opravdu všestranný pomocník. DISCO 9200 C AUTOSWATHER je profesionální žací ústrojí pro poskytovatele služeb, velké podniky, nebo provozovatele bioplynových stanic. Žací ústrojí pro biomasu se sjednocováním řádků bylo vyvinuto zejména pro sklizeň siláže celých rostlin, jako je zelené žito, nebo triticale. Díky různým provozním procesům nabízí maximální flexibilitu. Intuitivně ovladatelné uživatelské rozhraní pro snadné ovládání. Zde vidíte kontrolu otáček čelního a velkoplošného žacího stroje. 28

29 DISCO AUTOSWATHER Jedna žací kombinace, čtyři možnosti. Výhody AUTOSWATHER. 1 Sjednocování řádků: Pro sklizeň biomasy je s žacím strojem DISCO 9200 C AUTOSWATHER tvořen perfektní hranolovitý řádek. Vysoký krouticí moment pásového pohonu umožňuje provoz při nízkých otáčkách m do jednoho řádku: Kromě pokládání jednotlivých řádků můžete sklopením jedné pásové jednotky položit při dvou přejezdech s 18 m pracovního záběru 12 m. V kombinaci se shrnovačem LINER 3600, který shrnuje s pracovním záběrem 12,50 m, pokládá žací stroj 18 m pracovního záběru do jednoho řádku. Zkušenosti z praxe dokazují, že je takto možné zvýšit při sklizni výkon řezačky JAGUAR až o 40%. 3 Sečení okrajů: DISCO 9200 C AUTOSWATHER umožňuje ještě efektivnější práci na okrajích. S aktivní pásovou jednotkou můžete na vnějším okraji pole ukládat sklízený materiál směrem dovnitř. Zaručeně tak nic nepřijde nazmar. 4 Široký rozptyl: Zůstaňte flexibilní, když počasí nespolupracuje: sklopením pásových jednotek je možné stroj DISCO 9200 C AUTOSWATHER využít jako normální velkoplošný žací stroj. Dvě individuální pásové jednotky s přednastavenými rychlostmi pásů pro nejvyšší průchodnost materiálu ACTIVE FLOAT Prstové mačkací zařízení MAX CUT pro nejvyšší kvalitu řezanky Ochrana díky hydraulické nonstop pojistce při najetí na překážku v případě kolize žací jednotka se vychýlí a samostatně se uloží do výchozí pozice Hydraulické rychlospojky KENNFIXX s označením připojení a magnetickým uchycením Hydraulické sklopné boční ochranné plachty (volitelně) Hydraulické zajištění přepravní polohy Vodící lamely dolního táhla pro pohodlné připojení Světelná lišta LED Volitelně šest pracovních světlometů LED pro profesionální práci také za tmy Volitelně pro čelní žací jednotky. Pro ještě vyšší pohodlí můžete s žacím strojem DISCO 9200 C AUTOSWATHER optimalizovat také Váš čelně nesený žací stroj CLAAS, a to za předpokladu, že jsou tyto volby součástí čelně neseného žacího stroje a velkoplošného žacího ústrojí. Pro dodatečné možnosti čelně nesené žací jednotky není potřeba žádný dodatečný hydraulický rozvaděč. K dispozici jsou kontrola otáček a zobrazení odlehčení ACTIVE FLOAT, ovládání ACTIVE FLOAT a automatické ovládání hydraulicky sklopných ochranných plachet. Zdvih jednotlivých žacích jednotek na souvrati a individuální sklopení jednotlivých pásových jednotek je možné díky profesionálnímu řízení. Pro ukládání do řádků lze obě pásové jednotky sklopit. Flexibilní: DISCO 9200 C AUTOSWATHER je využitelný také jako normální velkoplošný žací stroj. 29

30 Sklízet energii. Patentovaná technologie BELT BOOST: automatické urychlení pásových jednotek na souvrati Volitelně dostupné centrální mazání představuje skutečné profi vybavení a usnadňuje denní údržbu Světelná lišta LED s pojistkou při najetí na překážku (gumové lišty) a integrovaná pružina pro lepší přístup při údržbě Ovládání. Vsaďte na jistotu. DISCO 9200 C AUTOSWATHER je sériově vybaveno komfortní hydraulikou Load-Sensing. Všechny funkce lze provést přes COMMUNICATOR II, nebo přes jakýkoli terminál kompatibilní s ISOBUS. Při plné kompatibilitě traktoru s ISOBUS lze všechny důležité funkce naprogramovat na jeho funkční tlačítka. Pomocí dodatečného vedení P2 je možné žací ústrojí zvednout jednočinným hydraulickým rozvaděčem a integrovat je do traktorového systému pro manévrování na souvrati. Mimo jiné může zaznamenávat výkon na hektar. S volitelně dostupnou tiskárnou zakázek je možné údaje přímo vytisknout. Kontrola otáček a ochrana pohonu. Klesnou-li otáčky žací jednotky pod hraniční hodnotu (tu je možné přednastavit), je řidič informován pomocí vizuálního i akustického varovného signálu. Tak je možné využívat plnou výkonnostní kapacitu stroje. S pomocí snímače úhlu je možné uložit požadovanou výšku zdvihu na souvrati. V kombinaci s kontrolou otáček chrání snímač úhlu pohon před provozními chybami. Aby se sklízený materiál dostal k pásovým jednotkám beze ztrát, je žací stroj vybaven uzavřenou mačkací vanou. Produkt je dokonale zachycen prsty mačkacího zařízení a přepravován k pásu. BELT BOOST. Jakmile se žací jednotky na souvrati zdvihnou, zrychlí se shazovací pásy automaticky na maximální otáčky. Řádek se tím zúží, místo aby se rozšířil, a následující sběrací ústrojí ho bez problému obsáhne. Centrální mazání. Volitelně dostupné automatické centrální mazání je opravdové profi vybavení a usnadňuje každodenní údržbu. To Vám nabízí pouze CLAAS. 30

31 DISCO AUTOSWATHER 31

32 Komfortní model. Nejlepší vybavení. DISCO 9200 BUSINESS s prstovým mačkacím zařízením nebo bez něj je velkoplošný žací stroj pro profesionální použití. S pracovním záběrem 9,10 m, resp. 8,90 m představuje výkonnou alternativu žacích ústrojí se sjednocováním řádků nebo využitím traktorů s otočným řízením. 32

33 DISCO BUSINESS Výhody BUSINESS. Ovládání. ACTIVE FLOAT MAX CUT pro nejvyšší kvalitu řezu Volitelně s válcovým mačkacím ústrojím nebo bez něj Ochrana díky hydraulické nonstop pojistce při najetí na překážku žací jednotka se vychýlí a samostatně se uloží do výchozí pozice Hydraulické rychlospojky KENNFIXX s označením připojení a magnetickým uchycením Hydraulicky sklopná boční ochranná plachta (sériově) Hydraulické zajištění přepravní polohy Vodící lamely dolního táhla pro pohodlné připojení Světelná lišta LED Volitelně čtyři pracovní LED světlomety pro profesionální práci také ve tmě Volitelně pro čelní žací jednotky. Pro ještě vyšší pohodlí můžete s žacím strojem DISCO 9200 C BUSINESS a 9200 BUSINESS optimalizovat také Váš čelně nesený žací stroj CLAAS, a to za předpokladu, že jsou tyto volby součástí čelně neseného žacího stroje a velkoplošného žacího ústrojí. Pro dodatečné možnosti čelně nesené žací jednotky není potřeba žádný dodatečný hydraulický rozvaděč. K dispozici jsou kontrola otáček a zobrazení odlehčení ACTIVE FLOAT, ovládání ACTIVE FLOAT a automatické ovládání hydraulicky sklopných ochranných plachet. Žací stroje DISCO 9200 C BUSINESS a DISCO 9200 BUSINESS jsou sériově vybaveny komfortní hydraulikou Load- Sensing. Všechny funkce lze přímo provést přes CLAAS OPERATOR. Alternativně může probíhat obsluha přes COMMUNICATOR II, nebo přes jakýkoli terminál kompatibilní s ISOBUS. Při plné kompatibilitě traktoru s ISOBUS lze všechny důležité funkce naprogramovat na jeho funkční tlačítka. Pomocí dodatečného vedení P2 je možné žací ústrojí zvednout jednočinným hydraulickým rozvaděčem a integrovat je do traktorového systému pro manévrování na souvrati. Mimo jiné může zaznamenávat výkon na hektar. S volitelně dostupnou tiskárnou zakázek je možné údaje přímo vytisknout. Kontrola otáček a ochrana pohonu. Klesnou-li otáčky žací jednotky pod hraniční hodnotu (tu je možné přednastavit), je řidič informován pomocí vizuálního i akustického varovného signálu. Tak je možné využívat plnou výkonnostní kapacitu stroje. S pomocí snímače úhlu je možné uložit požadovanou výšku zdvihu na souvrati. V kombinaci s kontrolou otáček chrání snímač úhlu pohon před provozními chybami. Hydraulická nonstop pojistka při najetí na překážku Celkem čtyři pracovní světlomety pro práci v noci (volitelně) COMMUNICATOR II: intuitivní uživatelské rozhraní pro snadné ovládání všech funkcí 33

34 Klasický model. Po mnoho let úspěšný model. Ještě větší pohodlí. Se dvěma odlišnými šířkami (9,10 m / 8,90 m nebo 8,30 m / 8,10 m) pracuje stroj DISCO CONTOUR za všech podmínek čistě a spolehlivě. Osvědčené CONTOUR výhody. ACTIVE FLOAT Mechanická pojistka při najetí na překážku Volitelně bez mačkacího zařízení, s prstovým nebo válcovým mačkacím zařízením Synchonní vyklopení žacích jednotek také ve svahu Kompaktní a stabilní MAX CUT pro nejvyšší kvalitu řezu Hydraulické rychlospojky KENNFIXX s označením připojení Programovatelná výška na souvrati Hydraulické sklápění ochranných plachet volitelně u všech modelů DISCO 9200 CONTOUR Hydraulické zajištění přepravní polohy (bez kabelu) Vodící lamely dolního táhla pro pohodlné připojení Inteligentní volba čelní žací jednotky. Pro ještě vyšší pohodlí získáte s žacím strojem DISCO CONTOUR kontrolu otáček a zobrazení odlehčení ACTIVE FLOAT pro Váš čelně nesený žací stroj. A to samozřejmě za předpokladu, že je volba ACTIVE FLOAT součástí žací jednotky. 34

35 DISCO CONTOUR Ovládání. Ovládání (předvolba) probíhá přes terminál ISOBUS, nebo přes CLAAS OPERATOR. Nový ergonomický ovládací terminál disponuje velkým displejem a podsvětlenými tlačítky. Mimo jiné může zaznamenávat výkon na hektar. S volitelně dostupnou tiskárnou zakázek je možné údaje přímo vytisknout. Kontrola otáček a ochrana pohonu. Klesnou-li otáčky žací jednotky pod hraniční hodnotu (tu je možné přednastavit), je řidič informován pomocí vizuálního a akustického varovného signálu. Tak je možné využívat plnou výkonnostní kapacitu stroje. S pomocí snímače úhlu je možné uložit požadovanou výšku zdvihu na souvrati. V kombinaci s kontrolou otáček chrání snímač úhlu pohon před chybami obsluhy. Zátěžová zkouška u vojtěšky. Francouzská společnost Luzéal, zaměřující se na sušení sklízeného materiálu, obhospodařuje celkem ha v šesti různých oblastech. Ročně tak vzniká kolem t sušeného materiálu ve formě pelet a balíků. V oblasti Saint- Remy-sur-Bussy je v provozu předchozí model DISCO 9100 RC v kombinaci s čelní žací jednotkou DISCO 3500 FRC a žací lištou MAX CUT. Během dvou let sklizně bylo s touto žací kombinací posekáno a pomačkáno kolem ha. Až na jeden odlomený modul SAFETY LINK, ke kterému došlo při kolizi, nebyl žádný důvod pro návštěvu dílny. Huges Dubreuil, oblastní manažer v Saint-Remy-sur-Bussy říká: Kvalita práce a stabilita žací kombinace a nové žací lišty MAX CUT nás přesvědčily. Kompaktní přepravní pozice pro bezpečnou jízdu po pozemní komunikaci Hydraulické rychlospojky KENNFIXX s označením připojení a hydraulické zajištění přepravní polohy Nový CLAAS OPERATOR: ergonomický ovládací terminál s velkým displejem a osvětlenými tlačítky k předvolbě řídících funkcí 35

36 Základní model. Méně je někdy více. Jednoduchá funkční konstrukce s komponenty v zavedené kvalitě CLAAS Volitelně výkyvné vnější řadkovací kotouče Vodící lamely dolního táhla pro pohodlné připojení 36

37 DISCO TREND Extrémně hbitý s ACTIVE FLOAT: manometr ke snadnému nastavení tlaku na podložku pro obě žací jednotky Odjištění mechanické pojistky při najetí na překážku: Stroj se v případě kolize vyhne směrem dozadu a mírně nahoru. Třícestný ventil pro zdvih jednotlivých nebo obou žacích jednotek (volitelně) 37

38 Profesionální vybavení TREND. Profesionální technika pro jakoukoli situaci. Využijte inteligenci traktoru. Pro podniky, které s nízkou hmotností na jednotku výkonu vsázejí na plný výkon, představuje DISCO TREND ideální žací stroj. Již se základním modelem pro traktory s výkonem od 120 koní se podařil vstup do oblasti velkoplošných žacích strojů. Ale také při nasazení výkonných traktorů bude plně využit potenciál stroje. Stejně jako u ostatních velkoplošných žacích strojů CLAAS, byly samozřejmě i u hbitých strojů DISCO TREND použity stejně kvalitní díly. DISCO TREND nepotřebuje k řízení žádný terminál, je možné jej ovládat jednoduše a přímo přes hydraulické rozvaděče traktoru. V základní verzi jsou zcela dostačující dva jednočinné rozvaděče. S dodatečným hydraulickým rozvaděčem můžete volitelně ovládat zdvih jednotlivých rotorů se systémem pro manévrování na souvrati, který je k dispozici volitelně, a využít tak inteligenci traktoru. Zdvih jednotlivých rotorů probíhá například pohodlně přes F-tlačítka na ovládací páce CMOTION, nebo přímo prostřednictvím hydraulických rozvaděčů v loketní opěrce. 38

39 DISCO TREND Výhody TREND. ACTIVE FLOAT MAX CUT pro nejvyšší kvalitu řezu Mechanická pojistka při najetí na překážku Mechanické zajištění přepravní polohy Snadné připojení s vodícími lamelami dolního táhla Volitelně výkyvný řádkovací kotouč Zdvih na souvrati bez terminálu a volitelně zdvih jednotlivých žacích jednotek 39

40 Vpřed plným výkonem. Správné rozhodnutí. Čelně nesené žací stroje s pracovním záběrem 3,40 m, resp. 3,00 m a patentovanou kinematikou PROFIL jsou neporazitelné. V kombinaci se vzadu neseným žacím strojem vzniká tým snů. Ty nejlepší výsledky dokáží však podat i jednotlivě. DISCO 3600 FRC PROFIL DISCO 3600 FC PROFIL DISCO 3600 F PROFIL DISCO 3200 FRC PROFIL DISCO 3200 FC PROFIL DISCO 3200 F PROFIL 40

41 Čelně nesené žací stroje PROFIL 41

42 Ideální společník pro velkoplošné žací ústrojí. PROFIL - trojrozměrné kopírování terénu. Zůstaňte sedět. PROFIL Kinematik umožňuje trojrozměrné kopírování terénu žacím strojem, bez ohledu na pohyb traktoru. Díky otočnému bodu poblíž země sleduje nosník lišty kontury terénu. Výsledkem je rovnoměrné sečení a šetrný přístup k drnu. Navíc je možná i vyšší rychlost sečení. S pomocí hydraulicky sklopných ochranných plachet můžete snížit transportní šířku na 3,00 m resp. 3,40 m, aniž byste přitom museli opustit kabinu traktoru. Tak se dostanete rychleji k cíli. Pro využití této možnosti potřebujete dvojčinný hydraulický okruh. Velmi dobře vybavený. Údržba. Žací lišta MAX CUT pro nejvyšší kvalitu řezu Na přání ACTIVE FLOAT Volitelně k dispozici bez mačkacího zařízení, s prstovým nebo válcovým mačkacím ústrojím Volitelně sklopné výstražně cedule s osvětlením pro bezpečnou přepravu Zcela sklopné ochranné plachty umožňují snadný přístup ke všem místům údržby a k nosníku žací lišty. Kromě toho je do žacího stroje integrován box na nože s náhradními břity, jako je tomu u všech žacích strojů DISCO. Kloubové hřídele disponují intervalem mazání 250 h ten dodatečně snižuje nároky na údržbu. 42

43 Čelně nesené žací stroje PROFIL Hydropneumatické odlehčení ACTIVE FLOAT je volitelně k dispozici pro všechny čelně nesené žací stroje PROFIL. Díky kompaktnímu zavěšení v předních ramenech disponuje žací stroj na souvrati velkou světlou výškou. 43

44 Zadní nesené žací stroje pro maximální nároky. Dokonalá spolehlivost. Vzadu nesené žací stroje DISCO jsou výkonné a spolehlivé a je jedno za jakých podmínek. S pracovními záběry 2,60 m až 3,80 m je pro každý podnik k dispozici vhodný stroj. DISCO 4000 CONTOUR DISCO 3600 RC CONTOUR DISCO 3600 C CONTOUR DISCO 3600 CONTOUR DISCO 3200 RC CONTOUR DISCO 3200 C CONTOUR DISCO 3200 CONTOUR DISCO 2800 RC CONTOUR DISCO 2800 C CONTOUR DISCO 2800 CONTOUR 44

45 Vzadu nesené žací stroje CONTOUR 45

46 Všestranný pomocník. Splní jakékoli nároky. Bezpečný při přepravě. Se vzadu nesenými žacími stroji výrobní řady DISCO CONTOUR nabízí CLAAS pro každý podnik odpovídající stroj. Výkonní, všestranní pomocníci spojují výkon žací lišty MAX CUT s dalšími výhodami strojů DISCO. Středové zavěšení zajišťuje u všech modelů perfektní přizpůsobení povrchu půdy. Praktické. ACTIVE FLOAT MAX CUT pro nejvyšší kvalitu řezu Volitelně k dostání bez mačkacího ústrojí, s prstovým nebo válcovým mačkacím ústrojím Hydraulické rychlospojky KENNFIXX Dvojité uchycení pro pohodlné připojení Dobře viditelné nastavení výšky Hydraulické zajištění přepravní polohy (volitelně) Výstražné cedule s osvětlením (volitelně) Výkyvné řádkovací kotouče (volitelně) Všechny žací stroje výrobní řady DISCO CONTOUR lze sklopit do přepravní polohy na 120. Žací ústrojí je s pomocí sklopného válce s dvojitými písty sklopeno a před usazením do přepravní polohy je jemně zabrzděno. Nakonec je pro přepravu mechanicky, nebo volitelně hydraulicky, zajištěno a zabezpečeno. S touto kompaktní přepravní pozicí je zadní náprava zatížena rovnoměrně, což brání kolébání během jízdy. Také nízké průjezdy je možné bez problému projet a řidič má tak ve zpětném zrcátku volný výhled dozadu. Pořádek v hale se stroji. Volitelně je k dostání praktický podstavec. Po práci je možné stroj odstavit do přepravní polohy, která šetří místo. Tam, kde je to úzké, je ideální podstavec s kolečky. Žací stroj tak lze přesunout i bez traktoru. Práce ve svahu. Odlehčení ACTIVE FLOAT není šetrné pouze k půdě, ale minimalizuje také boční tažné síly ve svahu. Hnací ústrojí bylo optimalizováno také pro sečení na svazích. Pohodlné: volitelně k dostání hydraulické zajištění přepravní polohy Podstavec s kolečky nebo bez nich 46

47 Vzadu nesené žací stroje CONTOUR Propracované: Kompetence CLAAS od 2,60 m až po 3,80 m. Příkladem je kompaktní a bezpečná přepravní pozice. 47

48 Výkonnost na dvou kolech. Získáte přilnavost. Stejně jako jejich kolegové přesvědčí také tažené žací stroje DISCO technickými zvláštnostmi. S pracovním záběrem 3,40 m, resp. 3,00 m dosáhnete vysokého plošného výkonu. DISCO 3600 TRC CONTOUR DISCO 3600 TC CONTOUR DISCO 3200 TRC CONTOUR DISCO 3200 TC CONTOUR DISCO 3200 TC AUTOSWATHER 48

49 Tažené žací stroje CONTOUR 49

50 Zůstaňte flexibilní. Spolehlivě tažené. Využít plný pracovní záběr. Tažené žací stroje DISCO se středově uloženou tažnou ojí nabízí při jakémkoli množství výkonnost pro vysoké plošné výkony a úspěšnou sklizeň píce. Také tažené žací stroje disponují výhodami strojů DISCO: MAX CUT pro nejvyšší kvalitu řezu ACTIVE FLOAT Boční sklopná ochranná plachta a velmi dobrý přístup k žací liště pro maximálně příjemnou obsluhu Volitelně s prstovým nebo válcovým mačkacím ústrojím K dispozici jsou různé možnosti usměrňovacích plechů Díky kombinaci dvou dvojčinných hydraulických válců je možné vychýlit žací ústrojí se středovou ojí do obou stran. Jeden z válců přitom vždy slouží jako doraz a stabilizuje tak celou jednotku. S přestavením tažné oje bez použití nářadí, která je k dostání na přání, lze tažené žací stroje DISCO přizpůsobit rychle všem traktorům a šířkám stop. Tak dosáhnete na obou stranách plného pracovního záběru. Flexibilní: přestavení tažné oje bez použití nářadí pro rychlé přizpůsobení se různým traktorům (volitelně) 50

51 Tažené žací stroje CONTOUR Komfortní. Nastavení požadované výšky strniště se provádí plynule v rozsahu mezi 30 mm a 70 mm pomocí kliky na přední straně žací jednotky. Aby byl nosník žací lišty chráněn před poškozením způsobeným překážkou v cestě, je možné vychýlit tažené žací stroje dozadu a nahoru. Přilnavost. Velkoobjemové pneumatiky (380/55 R 17 u modelů DISCO 3600 TRC a TC a 340/ PR u modelů DISCO 3200 TRC, TC a TC AUTOSWATHER) zajišťují v provozu co možná nejvyšší šetrnost k půdě a při práci ve svahu, na souvrati a během přepravy nejvyšší stabilitu. Navíc umožňují rychlost přepravy až 40 km/h při světlé výšce 50 cm. Dostatečná flexibilita: DISCO 3200 TC AUTOSWATHER. Pásová jednotka k pokládání řádků přesvědčí: V kombinaci například s čelní žací jednotkou DISCO pokládáte 6,00 m pracovního záběru do kompaktního řádku. Příčný shazovací pás je poháněn integrovanou palubní hydraulikou. Se samostatnou ovládací jednotkou je možné plynule přizpůsobovat rychlost pásu. Pásová jednotka se při spouštění a zvedání automaticky zapíná resp. vypíná, čímž je zabráněno nesprávné obsluze. Její paralelní zdvih zajišťuje dostačující světlou výšku na souvrati. 51

52 Pro labužníky. Pozornost pro každý detail. Správné načasování je rozhodující. Naše produkty jsou navzájem optimálně sladěny. Našim cílem je, aby byla zachována kvalita píce v každém pracovním kroku a nedocházelo k žádným kompromisům. Vaše cíle jsou také našimi cíly: Zdravé krávy Více mléka ze základního krmiva Vyšší výnosy plynu pro provozovatele bioplynových stanic Produkce, která je hospodárná, efektivní a stálá Kvůli proměnnému počasí je sklizeň často velmi krátká. Proto pracují stroje pro sklizeň píce CLAAS velmi spolehlivě a s nejvyšším nasazením. Pouze tak může být dosaženo optimální sklizně. To je základním předpokladem pro nejlepší kvalitu. 52

53 Sklízet kvalitu Také příští sezóna by měla být úspěšná. Sklízet a zároveň šetřit půdu, travní drn a sklízený materiál to je pro CLAAS samozřejmostí. Podporujeme Vás pomocí vývoje CLAAS, jako např. s ACTIVE FLOAT, MAX CUT a jedinečnou kinematikou PROFIL u žacích strojů DISCO, s MAX SPREAD u obracečů VOLTO, s GRASS CARE u shrnovačů LINER, nebo se systémem EFFICIENT FEEDING SYSTEM (EFS) u vozů CARGOS. S napjatým uchem u našich zákazníků a s mnoha myšlenkami se optimisticky díváme do budoucnosti. 53

54 CLAAS servis nejen slibuje,ale také provádí. Jsme tam, kde jste Vy. Během sklizně záleží na každé minutě. Prostoje se nevyplácejí, a proto je nutné se jim vyhnout. Náš centrální sklad náhradních dílů ve městě Hamm (Německo) dodává všechny díly CLAAS ORIGINAL rychle a spolehlivě do celého světa. Dostatečný počet partnerů CLAAS zaručuje, že se dostanou v krátké době ke svému cíli tam, kde jste právě Vy. Tým náhradních dílů CLAAS je pro Vás k dispozici 365 dní v roce, 7 dní v týdnu, 24 hodin denně. Vaše stroje tak budou opět rychle připraveny k použití. CLAAS ORIGINAL. Pro dlouhou životnost stroje. Po celých 24 hodin zajišťují zodpovědní pracovníci First CLAAS Service obchodních partnerů CLAAS po celém světě optimální zásobování náhradními díly a spolehlivým servisem. Se svými znalostmi a zkušenostmi jsou pro Vás a Vaše stroje kdykoli k dispozici a během krátké doby Vám zajistí originální náhradní díly CLAAS ORIGINAL, které se vyznačují nejvyšší kvalitou materiálů, nejlepší účinností a dlouhou životností. Jsou vyvinuty speciálně pro všechny typy strojů CLAAS, technicky ověřené a díky vysoké kvalitě se značně liší od konkurenčních produktů. Souhra náhradních dílů CLAAS ORIGINAL a mimořádných servisních služeb pracovníků CLAAS Service v oblasti služeb zákazníkům a v dílnách obchodních partnerů poskytuje vysokou míru spolehlivosti a efektivnosti pro Vaše nasazení strojů a zajišťuje tak Váš úspěch. V nejlepších rukách. Obchodní partneři CLAAS patří na celém světě k nejvýkonnějším prodejcům zemědělské techniky. Technici jsou výborně kvalifikováni a odborně vybaveni odpovídajícími speciálními a diagnostickými nástroji. Servis CLAAS představuje velmi ceněné pracovní postupy, které zcela splní Vaše očekávání v oblasti kompetencí a spolehlivosti. Servisní dílny CLAAS přesvědčí nejnovějšími diagnostickými nástroji, které kdykoli zjistí přesné chyby a nedostatky, a to i na dálku. V případě oprav jsou našim obchodním partnerům CLAAS k dispozici online informace a systémy, které umožňují rychlé a optimální opravy. Nejdůležitější náhradní díly CLAAS ORIGINAL i spotřební materiál jsou tak k dispozici trvale a účelně k rychlému provedení potřebných prací. 54

55 Servis 55

56 Jednou DISCO, vždycky DISCO. Nejlepší kvalita řezu. Nejvyšší stabilita. Nejvyšší kvalita řezu s žacími lištami MAX CUT Extra široké ližiny Perfektní posečení: nedochází k vytváření pásů vlivem nečistot na žací liště Maximální překrývání nožů díky speciálně tvarovaným, štíhlým spojovacím kusům Klidný chod také při vysokých pracovních rychlostech Šetrnější tok materiálu Středové zavěšení a odlehčení ACTIVE FLOAT pro maximální šetrnost k půdě a lehkost Velmi pevné a kvalitní materiály použité u všech komponentů Zvlněná vana vylisovaná z jednoho kusu, bez svárů Zvlněný tvar umožňuje maximální velikost krytu žací lišty, zachováno je malé otevření modulu Inovativní šroubovaná koncepce zaručuje maximální stabilitu ohybu a tvaru, také při enormním zatížení 56

57 Argumenty Výkonný, hospodárný a spolehlivý. Komfortní. S dlouhou životností, spolehlivý a odolný proti opotřebení Inovativní pohon MAX CUT je extrémně efektivní a výkonný MAX CUT: 100% kvalita od CLAAS: výhradně vysoce kvalitní materiál, nejvyšší přesnost zpracování a překrývání bez mezer Úsporný v oblasti spotřeby paliva díky ACTIVE FLOAT a ekonomickému vývodovému hřídeli (850 ot/min) Maximálně snadná údržba: velmi dobrá přístupnost pro čištění a údržbové práce SAFETY LINK chrání hnací ústrojí a je v případě potřeby rychle vyměnitelný Pohodlná výměna oleje na převodovkách díky dodávané olejničce Bez potřeby výměny oleje Dlouhé intervaly mazání na kloubových hřídelích Opotřebitelné plazy, plazy pro vysoký řez a dvojité plazy pro vysoký řez se snadným připojením Pohodlné zavěšení s vedením dolního táhla Další informace získáte na: disco.claas.com 57

58 Se žacím strojem DISCO si užijete volný večer. 58

59 Technické údaje

60 DISCO C DUO 9200 C AUTOSWATHER 9200 C BUSINESS 9200 BUSINESS 9200 RC CONTOUR 9200 C CONTOUR 9200 CONTOUR 8500 RC CONTOUR 8500 C CONTOUR 8500 CONTOUR 8500 TREND 3600 FRC 3600 FC 3600 F 3200 FRC 3200 FC 3200 F RC 3600 / 3600 C 3200 RC 3200 / 3200 C 2800 RC 2800 / 2800 C 3600 TRC 3600 TC 3200 TRC 3200 TC 3200 TC AUTOSWATHER Velkoplošné žací stroje Čelně nesené žací stroje PROFIL Vzadu nesené žací stroje CONTOUR Tažené žací stroje CONTOUR Rozměry a hmotnosti Pracovní šířka m 9,10 2 / 8,90 2 8,90 2 8,90 2 8,90 2 8,90 2 8,90 2 8,90 2 8,10 2 8,10 2 8,10 2 8,10 2 Typ připojení III III III III (II) III III III ( II) III III III (II) III (II) II II II II II II III III II / III III II / III II II II II II II II Počet otáček vývodového hřídele ot/min 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) Transportní šířka / délka m 2,95 2,95 2,95 2,95 2,95 2,95 2,95 2,95 2,95 2,95 2,95 3,40 3,40 3,40 3,00 3,00 3,00 3,40 / 8,34 Hmotnost (v závislosti na mačkacím zařízení) cca kg ( ) 1000 (850) (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) 1000 (850) (850) 1000 (850) (850) 1000 (850) 3,40 / 8, (850) 3,00 / 7, (850) 3,00 / 7, (850) 3,00 / 8, Žací ústrojí Žací lišta MAX CUT 4 Odlehčení ACTIVE FLOAT Disky (každý disk po 2 nožích) 2 x 8 2 x 8 2 x 8 2 x 8 2 x 8 2 x 8 2 x 8 2 x 7 2 x 7 2 x 7 2 x Rychlovýměna nožů Mačkací zařízení Počet otáček mačkacího zařízení ot/min / 990 Hydraulická soustava Rozvaděče hydrauliky 910 / 770 LS (nebo 1 jednoč. + volný zpětný chod) + 1 jednoč. pro P / / / / / / / x jednočinný + 1 x dvojčinný 2 x jednoč. (+ 1 jednoč. 6 ) / 900 (1 dvojč jednoč. 5 ) 1 x dvojč. 8 (+ 1 x jednoč.) 1 x jednoč. + 1 x dvojč. (+ 1 x jednoč.) 3 x jednoč. + 1 x dvojč. 8 (+ 1 x jednoč.) Ovládání CLAAS OPERATOR COMMUNICATOR II Kabel ISOBUS Kompatibilní s ISOBUS (předvolba) (předvolba) (předvolba) (předvolba) (předvolba) (předvolba) Počítání hektarů pro CLAAS OPERATOR Tisk zakázek Volitelné Kryt rozhazovače do šířky / / / Boční ochranné plachty hydraul. sklopné Plazy pro vysoký řez Dvojité plazy pro vysoký řez Opotřebitelné plazy Ochrana nosníku (při intenzivním využití) / / / Výstražné tabule s osvětlením Hydraul. zajištění přepravní polohy Pojistka proti najetí na překážku mechanicky hydraulicky Vnější řádkovací kotouč (2 x) (1 x) / / / Přestavitelné usměrňovací plechy / / / C = prstové mačkací ústrojí, RC = válcové mačkací ústrojí, bez přídavku = bez mačkacího zařízení 2 Pracovní šířka vč. čelní žací jednotky 3200 F, FC, FRC PROFIL nebo 3050 FC / 3600 F, FC, FRC PROFIL 3 Centrální mazání 4 Standardní výška strniště 40 mm (plynule nastavitelná, mm) 5 Vyžadován 1 x jednoč. rozvaděč pro volitelné odlehčení ACTIVE FLOAT 6 Pro zdvih jednotlivých rotorů 7 Pro volitelné hydraulické sklápění ochranných plachet vyžadován 1 x dvojč. rozvaděč 8 S plovoucí polohou 9 Volitelná výbava 10 Sklopný Firma CLAAS se nepřetržitě snaží přizpůsobovat veškeré své výrobky požadavkům praxe a proto si vyhrazuje právo na provádění změn. Údaje a zobrazení jsou jen přibližné a mohou obsahovat také díly, které nejsou součástí sériového vybavení. Tento prospekt byl vytištěn pro celosvětové využití. Řiďte se prosím ceníkem technického vybavení Vašeho stálého prodejce výrobků firmy CLAAS. Pro účely pořízení fotografií byla část ochranného zařízení demontována. Toto bylo provedeno pouze pro objasnění funkcí. Aby bylo zabráněno vzniku nebezpečí, v žádném případě se to nesmí provádět svévolně. Dodržujte příslušná ustanovení v návodu k použití. Sériově Volitelně k dispozici Není k dispozici Sériově Volitelně k dispozici Není k dispozici
