1 Vybudování výukové zahrady ZŠ Černá Hora Realizační dokumentace stavby Objednatel: Projektant: Městys Černá Hora Nám. Míru 50, Černá Hora Zástupce pro věci smluvní: Ing. Ondřej Měšťan Zástupce pro věci technické: Mgr. Vlastimil Šíbl IČ: Ing. Lenka Procházková Strmá 2882/7, , Brno-Žabovřesky tel: IČ: Vedoucí a zodpovědný projektant: Ing. Lenka Procházková Datum zpracování: květen 2018

2 OBSAH DOKUMENTACE A. Průvodní zpráva... 3 A.1 Identifikační údaje... 3 A.1.1 Údaje o území... 3 A.1.2 Údaje o žadateli... 3 A.1.3 Údaje o zpracovateli dokumentace... 3 A.2 Seznam vstupních podkladů... 3 A.3 Údaje o území... 4 A.4 Údaje o změně využití území... 4 B. Souhrnná technická zpráva... 5 B.1 Popis a zhodnocení území... 5 Fotodokumentace... 5 B.2 Popis navrhované změny využití území... 7 Specifikace navržených prvků... 9 B.3 Připojení na technickou infrastrukturu B.4 Dopravní řešení B.5 Řešení vegetace B.6 Popis vlivu navrženého způsobu využití území na životní prostředí a jeho ochrana C Situační výkresy C.1 Situační výkres širších vztahů C.2 Celkový situační výkres území C.3 Katastrální situační výkres D Výkresová dokumentace E Dokladová část E.1 Závazná stanoviska, stanoviska, rozhodnutí, vyjádření dotčených orgánů E.2 Stanoviska vlastníků veřejné dopravní a technické infrastruktury k podmínkám dotčených ochranných a bezpečnostních pásem F Územní souhlas

3 A. PRŮVODNÍ ZPRÁVA A.1 IDENTIFIKAČNÍ ÚDAJE A.1.1 Údaje o území a) navrhovaná změna využití současná zahrada, kterou tvoří převážně zatravněná plocha a několik stromů bude doplněna o přírodně vzdělávací prvky a mobiliář potřebný k výuce. Cílem projektu je vytvoření multifunkčního prostoru koncipovaného pro environmentální vzdělávání a podporujícího kreativní hry dětí. Přírodní zahrada se stává prostorem s neomezenými možnostmi hry v kontaktu s přirozeným prostředím a podporou přirozených pohybových aktivit napomáhá jejich zdravému tělesnému a duševnímu vývoji. b) místo Černá Hora, k.ú. Černá Hora, parcelní čísla 427; 425/1; 230/2 c) předmět dokumentace Vybudování výukové zahrady ZŠ Černá Hora A.1.2 Údaje o žadateli Městys Černá Hora Nám. Míru 50, Černá Hora IČ: Zástupce pro věci smluvní: Ing. Ondřej Měšťan Zástupce pro věci technické: Mgr. Vlastimil Šíbl A.1.3 Údaje o zpracovateli dokumentace Ing. Lenka Procházková Strmá 2882/7, , Brno-Žabovřesky IČ: A.2 SEZNAM VSTUPNÍCH PODKLADŮ Při vlastním návrhu řešení bylo vycházeno z podkladů získaných od objednatele, z mapového podkladu z katastru nemovitostí, terénního šetření a fotodokumentace stávajícího stavu. V dokumentaci jsou použity fotografie z internetu a archivu autora. a) dokumentace záměru k žádosti o vydání rozhodnutí o umístění stavby nebo k oznámení záměru pro získání územního souhlasu nebo rozhodnutí o změně stavby Projektová dokumentace je zpracována na základě předchozí PD přikládané k žádosti o grant pro projekt z MŽP, výzva č. 16/2017 zpracované v prosinci b) regulační plány, územní plán, případně územně plánovací dokumentace Dokumentace pro stavební povolení je zpracována v souladu s územním plánem městysu Černá Hora. c) mapové podklady, zaměření území a další geodetické podklady Zhotovení mapového podkladu proběhlo na podkladu katastrální mapy z CÚZK. d) dopravní průzkum Není pro rozsah projektu relevantní e) geologický a hydrogeologický průzkum Byl zpracován firmou Balun v roce 2011 f) diagnostický průzkum konstrukcí Vzhledem k charakteru stavby není relevantní. g) hydrometeorologické a hydrologické údaje, plavební podmínky, inundace, kvalita vody v recipientech 3

4 Vzhledem k charakteru stavby se nedokládají. h) klimatologické údaje Vzhledem k charakteru stavby se nedokládají. i) stavebně historický průzkum Stavba není kulturní památkou, není v památkové rezervaci ani v památkové zóně A.3 ÚDAJE O ÚZEMÍ a) rozsah řešeného území Řešená část školní zahrady o rozloze m 2 je nezastavěná. b) dosavadní využití a zastavěnost území Dosavadní využití území nebude změněno pouze se zlepší vybavenost školní zahrady tak, aby odpovídala potřebám venkovního environmentálního vzdělávání žáků školy. c) charakteristika dotčeného území, pozemků a staveb na nich Pro zahradu je charakteristické terasovité uspořádání a svažitý terén. Zahrada přímo přiléhá k budově školy, od které ji dělí dlážděná plocha. d) údaje o ochraně území podle jiných právních předpisů Projekt nezasahuje do ochrany území památkové rezervace, památkové zóny, zvláštního chráněného území ani záplavového území. e) údaje o odtokových poměrech Odtokové poměry na pozemku nebudou realizací projektu dotčeny. f) údaje o souladu s územně plánovací dokumentací Černá Hora má schválený územní plán a projekt je v souladu s územně plánovací dokumentací, s cíli a úkoly územního plánování. g) údaje o dodržení obecných požadavků na využití území Projekt dodržuje obecné požadavky na využití území. h) údaje o splnění požadavků dotčených orgánů Projekt splňuje požadavky dotčených orgánů. Stanoviska a závazná stanoviska jsou přílohou tohoto dokumentu. i) seznam výjimek a úlevových řešení Nebyly uloženy žádné výjimky. j) seznam souvisejících a podmiňujících investic Projekt nemá žádnou související ani podmiňující investici. k) seznam pozemků a staveb dotčených změnou využití území Seznam pozemků a staveb dotčených změnou využití území není relevantní, protože nedochází ke změně využití území. A.4 ÚDAJE O ZMĚNĚ VYUŽITÍ ÚZEMÍ a) celková výměra území dotčeného změnou Celková výměra řešeného území je m 2. b) údaje o odtokových poměrech Odtokové poměry nebudou dotčeny. c) požadavky na kapacity dopravní a technické infrastruktury Technické řešení stavby nemá zásadní vliv na dotčené území, žádná opatření se nenavrhují. Požadavky na kapacity dopravní a technické infrastruktury nebudou dotčeny. d) předpokládaná lhůta realizace změny využití území Předpokládaná doba zahájení realizace je červen

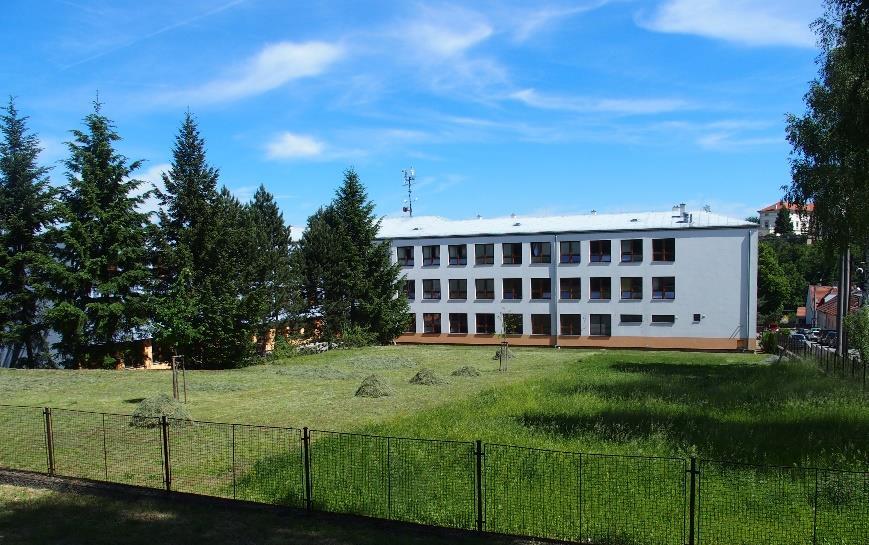

5 B.1 POPIS A ZHODNOCENÍ ÚZEMÍ B. SOUHRNNÁ TECHNICKÁ ZPRÁVA a) Zahrada je ve svahu, který je menšími mezemi rozdělen do tří výškových úrovní. Na pozemku se podél budovy školy nachází vzrostlé zdravé stromy, které vytvářejí dojem příjemného přírodě blízkého místa a zároveň vytvářejí stín. Prostor u vstupu do budovy školy je vydlážděn, zbytek řešeného prostoru tvoří luční trávník. Pozemek je oplocen, oddělen je tak od veřejného prostoru i od přilehlého sportoviště. Celkový dojem velké rozlehlé nevyužité pláně dokreslují dva nově vysazené osamocené stromy, zatím však nejsou dostatečně vzrostlé, aby plnily funkci zajímavých soliter. Tento prostor je vhodné upravit a umožnit tak pořádání vzdělávacích nebo i společenských akcí pro děti. Na zahradě se nenachází žádné prvky ani konstrukce, které by bylo potřeba odstranit. b) Byl proveden jednoduchý terénní průzkum území posuzující možnost umístění jednotlivých prvků vzdělávacího mobiliáře. c) Stávající ochranná a bezpečnostní pásma se v území nenacházejí a nebudou proto dotčena d) Realizace projektu se nedotkne svou polohou záplavového území, poddolovaného území apod. e) Územně technické podmínky (napojení na dopravní a technickou infrastrukturu) nejsou dotčeny. f) Věcné a časové vazby, podmiňující, vyvolané, související investice nejsou známy. Fotodokumentace 5

6 6

7 B.2 POPIS NAVRHOVANÉ ZMĚNY VYUŽITÍ ÚZEMÍ a) základní charakteristika změny využití území Zahrada je terénními předěly opticky rozdělena do tří teras. Horní terasa bude extenzivně udržovaná, aby tak vynikla krása lučního kvetoucího trávníku, kde se mohou děti učit poznávat místní druhy bylin. V této části zahrady je plánováno umístění geoparku s ukázkami hornin, kde se děti mohou pohodlně posadit na prvky z různých materiálů (dřevěné palisády, kladina, sedací balanční lana). Důležitým vzdělávacím a zajímavým prvkem je jezírko s lavičkami doprovozené výsadbou vysokých travin sloužících jako úkryt pro drobné živočichy a ptactvo. V prostoru horní terasy je navržena venkovní učebna vybavená lavicemi, vyvýšené záhony k výuce o přírodě a jednotlivých cyklech života rostlin, dále se v tomto prostoru nachází kompostér, sklad pomůcek, sudy sbírající srážkovou vodu k zálivce, záhon pro motýly a stávající brána k vjezdu na pozemek. Předěl mezi terasami v podobě krátkého prudšího svahu tvoří ideální místo pro umístění výukového amfiteátru, který může zároveň sloužit jako hlediště při společenských akcích. V terénním zlomu je navrženo umístění erozního prvku ke sklouzávání, poučující děti o efektech chování vody na hladkých vs. zalesněných svazích. Střední terasa je tvořena trávníkovou plochou s umístěným výukovým pódiem, hmatovou stezkou a mlatovým chodníčkem se schodišti, která umožňují přístup na druhou a třetí terasu. V prostoru porostlém vzrostlými stromy budou umístěny příbytky a krmítka pro zvířátka, která mohou děti pozorovat. Cílem řešení návrhu je vytvoření plnohodnotného, uživatelsky přátelského místa s výukovým programem, který odpovídá potřebám a požadavkům provozovatele a uživatelů. Návrh celkové koncepce plně respektuje stávající strukturu prostoru a je v souladu se soudobými nároky na bezpečnost, užitnou a estetickou hodnotu. V projektu je kladen důraz zejména na následující oblasti: Funkce navržených prvků Různorodost environmentálních funkcí v souladu se strategií EVVO Efektivní prostorové uspořádání Užitná a didaktická hodnota, podněty pro rozvoj psychomotorických dovedností Design a originalita, estetické pojetí prvků, rozvoj fantazie dětí Odpovídající barevnost provedení Vhodnost navržených prvků pro cílovou skupinu Kvalita použitých materiálů a zpracování Hlavním konstrukčním materiálem jsou přírodní rostlé akátové kmeny Materiály a technologické postupy použité při výrobě prvků - navrhujeme použití de-sek z vrstveného březového dřeva nebo z akátu tloušťky min 24 mm, nerezové oceli, žárově zinkované oceli (nosné konstrukce, patky), kulatiny z akátu apod. Odolnost proti povětrnostním vlivům a vandalismu Možnost recyklace a ekologické likvidace Ekonomická výhodnost navrhovaného řešení Upřednostňujeme EKONOMICKOU VÝHODNOST řešení - ne pouze nejnižší cenu. Důle-žitý je poměr kvality a ceny. Vysoká životnost s minimálními nároky na údržbu - prvky musejí být prakticky bez-údržbové Záruka minimálně 5 let, záruční a pozáruční servis prvků Životnost minimálně 10 let Země původu ČR - upřednostňujeme české výrobky Požadavky na použité materiály Vyžadujeme použití následujících materiálů a technologických postupů použitých při výrobě prvků: Hlavním konstrukčním materiálem bude akátové dřevo opracované specifickým ořezem. Kůly budou upraveny povrchově - truhlářsko-umělecky, do nepravidelných tvarů průřezů. Při finálním ošetření povrchů bude převládat přírodní tón barev, je počítáno pouze s doplňkovými barevnými akcenty. Povrch opracovaného dřeva je ošetřen ekologickými lazurami na olejové bázi. 7

8 Kovové části a komponenty (klouby, madla, spojovací prvky apod.) budou z nerezové oceli, základové patky ze žárově zinkované oceli. Kvalitní nerezový a zinkovaný spojovací materiál bude doplněn plastovými bezpečnostními krytkami. Kluzné erozní plochy budou z nerezové oceli tloušťky plechu 1,5 mm. Lana a lanové sítě budou vyrobeny z lana Herkules Ø 16 mm. Lano se skládá ze šesti točených, 2,5 mm silných ocelových pramenů, které jsou každý sestaven ze 7 jednotlivých, pozinkovaných drátů. Každý pramen je opláštěný cca 6 mm silnou a vysoce kvalitní přízí. Prvky musejí být certifikovány dle ČSN-EN 1176 a splňovat požadavky ČSN-EN

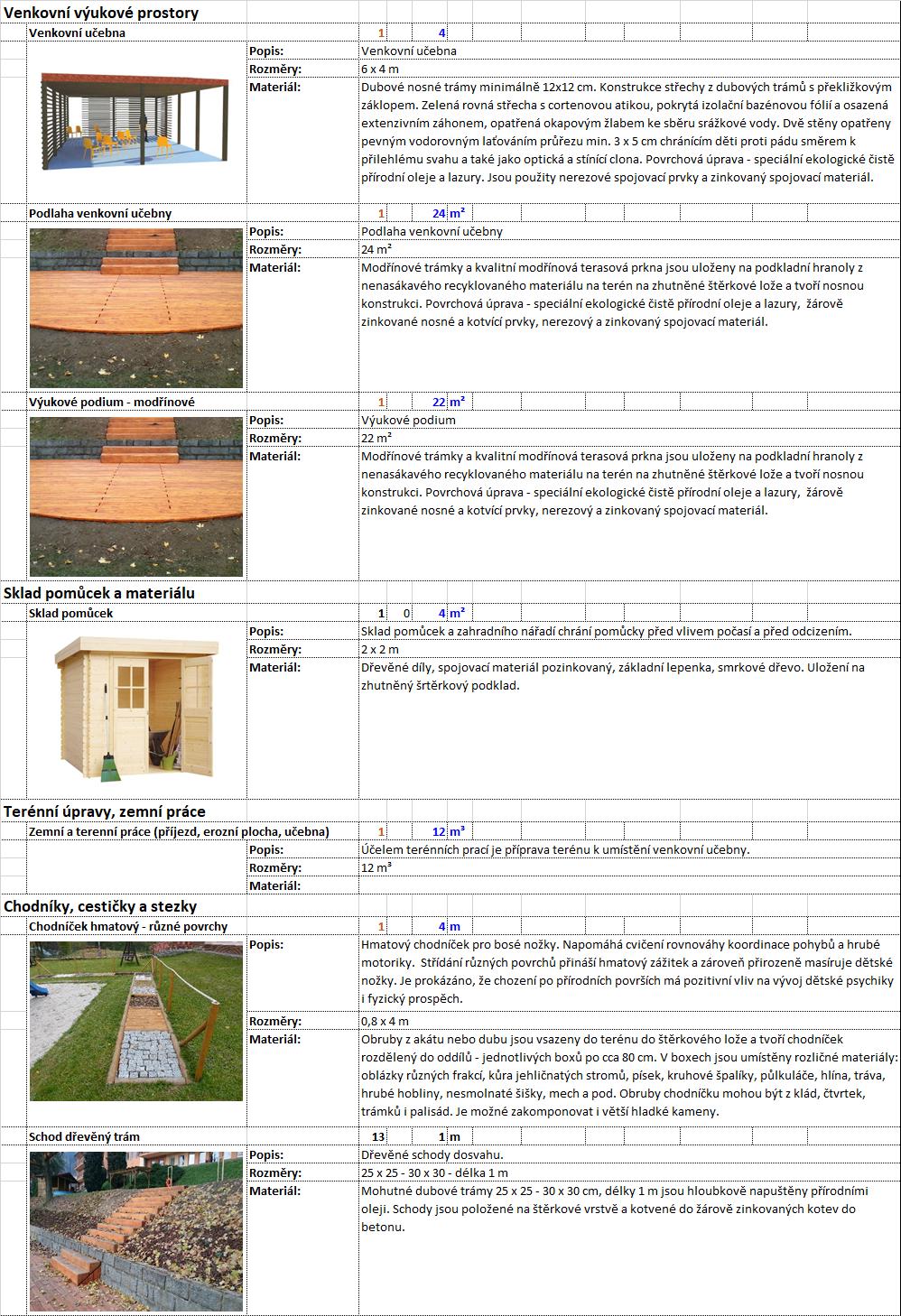

9 Specifikace navržených prvků 9

10 10

11 11

12 12

13 13

14 14

15 b) zdůvodnění změny vzhledem k současnému způsobu užívání dotčeného území Celkový koncept návrhu zahrady v přírodním stylu je založen na obnově stávajícího prostoru a umocnění jeho potenciálu umístěním nových vzdělávacích prvků a zařízení k pohybu a aktivnímu trávení volného času. Nově navržená zahrada školy podporuje kreativitu a přirozenou zvídavost dětí a napomáhá všestrannému rozvoji osobnosti dítěte. Zahrada pozitivně vplývá na rozvoj fyzických i mentálních schopností dětí i celkovou osobnost dítěte. Přírodní prvky podporují zájem o životní prostředí, zvyšují úctu k životu. Zahrada podtrhuje a využívá přirozenou biodiverzitu a terénní členitost. Navržená zahrada je celoročně využitelná. c) zásady zajištění technických podmínek požární ochrany v dotčeném území z hlediska předpokládaného způsobu využití území budou zachovány veškeré stávající hydrantové systémy, nové nejsou navrženy nástupní plochu požárních vozidel tvoří vlastní veřejně přístupná místní komunikace v průběhu stavby bude zajištěn přístup k jednotlivým objektům pro vjezd požárních vozidel d) zásady ochrany dotčeného území před negativními účinky mechanická odolnost a stabilita Mechanická odolnost bude doložena prohlášením o shodě, příslušnými certifikáty na jednotlivé výrobky (materiály). Stabilita je zajištěna kvalitou provedených prací, za které drží záruku dodavatel stavby. ochrana zdraví, zdravých životních podmínek a životního prostředí Při stavbě může dojít ke zvýšení prašnosti. Vzhledem k charakteru stavby není nutné tuto krátkodobou prašnost řešit zvláštními opatřeními. ochrana proti hluku Stavba bude probíhat mimo noční klid. Na hutnění zemní pláně nebudou použity vibrační stroje. bezpečnost při užívání Zárukou bezpečnosti při užívání je dodržení této PD, dále platných ČSN, TP a platných zákonů v pozdějším znění. úspora energie a ochrana tepla Stavba nemá vliv. nakládání s odpady Při hospodaření s odpady se řídit ustanovením zák. č. 185/2001 Sb. o odpadech a vyhláškami s ním souvisejícími (vyhláška č.381/2001 a č.383/2001). Podle zákona o odpadech budou odpady vzniklé při stavbě přednostně využívány či odvezeny na skládku dle druhu odpadu. Za nakládání s odpady po zahájení provozu odpovídá jejich původce, tedy provozovatel. Odpady budou zneškodňovány na zařízeních k tomu určených, případně budou předány jiné odborné firmě ke zneškodnění nebo přepracování. Na vyžádání bude doložen způsob využití nebo odstranění odpadů vzniklých při stavbě. Veškeré odpady budou odvezeny na skládku tomu druhu odpadu určenou. Zemina může být použita na terénní úpravy stavby, případně deponována dle dispozic investora stavby. B.3 PŘIPOJENÍ NA TECHNICKOU INFRASTRUKTURU Stávající chodníky jsou napojeny na místní komunikace a silnice. B.4 DOPRAVNÍ ŘEŠENÍ Stavba bude realizována u místní komunikace. Vzhledem k jednoduchosti stavby u této místní komunikace, bude dodavatel stavby postupovat dle TP 66 - Zásady pro přechodné dopravní značení na pozemních komunikacích, vzhledem k jednoduchosti stavby, není řešeno graficky. B.5 ŘEŠENÍ VEGETACE Návrh řešení vegetačních úprav je zpracováván v souladu s následujícími normami: ČSN / Technologie vegetačních úprav v krajině Práce s půdou 15

16 ČSN / Technologie vegetačních úprav v krajině Rostliny a jejich výsadba ČSN / Technologie vegetačních úprav v krajině Technicko-biologické způsoby stabilizace terénu ČSN / Technologie vegetačních úprav v krajině Rozvojová a udržovací péče ČSN / Technologie vegetačních úprav v krajině Ochrana stromů, porostů a vegetačních ploch při stavebních pracích ČTN / 2001 Výpěstky okrasných dřevin B.6 POPIS VLIVU NAVRŽENÉHO ZPŮSOBU VYUŽITÍ ÚZEMÍ NA ŽIVOTNÍ PROSTŘEDÍ A JEHO OCHRANA a) vliv na životní prostředí ovzduší, hluk, voda, odpady a půda Při realizaci je nutno dodržovat obecné zásady ochrany životního prostředí v souladu s 9.11 a 17 zákona č. 17/1992 jako: ochrana životního prostředí zahrnuje činnosti, jimiž se předchází znečišťování nebo poškozování živ. prostředí, nebo se toto znečišťování nebo poškozování omezuje a odstraňuje. Zahrnuje ochranu jednotlivých složek, druhů organismů nebo konkrétních ekosystémů a jejich vzájemných vazeb, ale i ochranu živ. prostředí jako celku. Území nesmí být zatěžováno lidskou činností nad míru únosného zatížení, každý je povinen především opatřeními přímo u zdroje předcházet znečišťování nebo poškozování živ. prostředí a minimalizovat nepříznivé důsledky své činnosti na živ. prostředí. Při stavbě může dojít ke zvýšení prašnosti. Vzhledem k charakteru stavby není nutné tuto krátkodobou prašnost řešit zvláštními opatřeními. Při hospodaření s odpady se řídit ustanovením zák. č. 185/2001 Sb. o odpadech a vyhláškami s ním souvisejícími (vyhláška č.381/2001 a č.383/2001). Stavba bude probíhat mimo noční klid. Na hutnění zemní pláně nebudou použity vibrační stroje. U žádného z realizovaných objektů nedochází ke znečištění nebo vyvolaní změn vodních toků. Zemina může být použita na terénní úpravy stavby, případně deponována dle dispozic investora stavby. b) vliv na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Stavba nemá vliv. c) vliv na soustavu chráněných území Natura 2000 Stavba nemá vliv. d) návrh zohlednění podmínek ze závěrů zjišťovacího řízení nebo stanoviska EIA Není relevantní. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů rozsah dotčení Ochranná pásma: Projekt nezasahuje do ochranných pásem NN/VN. Zátopová území: Lokalita se nenachází v AZZÚ Památkové zóny, kulturní památky, památkové rezervace, atd.: Nejsou projektem dotčeny, ani se v blízkosti nenacházejí. podmínky pro zásah nejsou způsob ochrany nebo úprav nejsou vliv na stavebně-technické řešení stavby není 16

17 C.1 SITUAČNÍ VÝKRES ŠIRŠÍCH VZTAHŮ a) širší vztahy C SITUAČNÍ VÝKRESY Zdroj: DOI 17

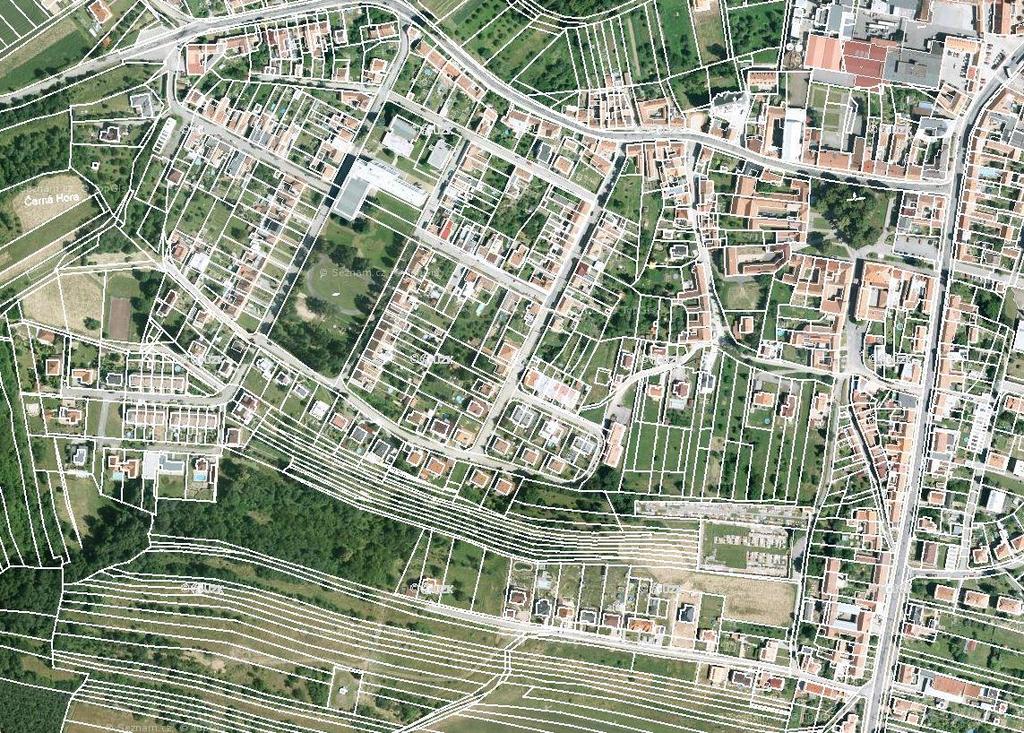

18 b) vyznačení vztahu dotčeného území k urbanistické struktuře území a umístění v sídle Zdroj: DOI 18

19 C.2 CELKOVÝ SITUAČNÍ VÝKRES ÚZEMÍ Stávající stavby a technická infrastruktura, hranice pozemků, parcelní čísla, hranice řešeného území, stávající a navrhovaný výškopis a polohopis, vyznačení napojení na dopravní a technickou infrastrukturu, stávající a navrhovaná ochranná a bezpečnostní pásma, památkové rezervace, památkové zóny apod. Mapa technické infrastruktury Zdroj: DOI 19

20 Mapa dopravní infrastruktury Zdroj: DOI 20

21 C.3 KATASTRÁLNÍ SITUAČNÍ VÝKRES Řešená zahrada se nachází na parcelách č. 427; 425/1; 230/2 v k.ú. Černá Hora při budově základní školy. Zdroj: DOI 21

22 Zdroj: DOI nahlizenidokn.cuzk.cz 22

23 Přírodní vzdělávací zahrada ZŠ Černá Hora Ing. Lenka Procházková Adresa: Strmá 7, , Brno IČ: tel: Dlážděné prostranství M = 1 : 200 S Ptačí budka Budova školy Domeček pro ježky Ptačí krmítko Hmyzí hotel Živý plot jedlé keře Altán Trvalkový záhon Sud na vodu 1000 Záhon pro motýly 1400 Šeptanda Hmatová stezka 4 m Stezka parkového trávníku sekaná v lučním porostu Pódium 4200 Stávající strom Interaktivní geopark Trvalkový záhon Vysoké traviny Jezírko Lavičky Půdní profil Suchá zídka Navržené stromy Sklad nářadí Zvýšené záhony Kompostér Sud na vodu Erozní vzdělávací prvek 435 cm Živý plot jedlé keře Kvetoucí keře 2262

24 24

25 25

26 26

27 E DOKLADOVÁ ČÁST Dokladová část obsahuje doklady o splnění požadavků podle jiných právních předpisů vydané příslušnými správními orgány nebo příslušnými osobami a dokumentaci zpracovanou osobami oprávněnými podle jiných právních předpisů. E.1 ZÁVAZNÁ STANOVISKA, STANOVISKA, ROZHODNUTÍ, VYJÁDŘENÍ DOTČENÝCH ORGÁNŮ MěÚ Blansko odbor ŽP, nám. Svobody 32/3, Blansko (Příloha č. 1) E.2 STANOVISKA VLASTNÍKŮ VEŘEJNÉ DOPRAVNÍ A TECHNICKÉ INFRASTRUKTURY K PODMÍNKÁM DOTČENÝCH OCHRANNÝCH A BEZPEČNOSTNÍCH PÁSEM E.ON Distribuce, a.s., F.A. Gerstnera 2151/6, České Budějovice 7, České Budějovice, v zastoupení E.ON Česká republika, s.r.o., F.A. Gerstnera 2151/6, České Budějovice (Příloha č. 2) Vodárenská akciová společnost a.s., Soběšická 820/156, Lesná Brno, divize Boskovice, 17. Listopadu 14, Boskovice (Příloha č. 3) GasNet, s.r.o., Klíšská 940, Ústí nad Labem v zastoupení na GridServices, s.r.o., Plynárenská 499/1, Zábrdovice, Brno (Příloha č. 4) Česká telekomunikační infrastruktura a.s., Olšanská 2681/6, Praha3 (Příloha č. 5) Městys Černá Hora, nám. Míru 50, Černá Hora (Příloha č. 6) 27

28

29

30

31

32

33

34 Lenka Procházková Strmá 2882/ Brno naše značka vyřizuje Martina Pýchová datum Věc: Vybudování výukové zahrady ZŠ Černá Hora K.ú. - p.č.: Černá Hora Stavebník: Základní škola Černá Hora, příspěvková organizace, Strmá 308, Černá Hora Účel stanoviska: Povolení stavby - stavební režim (ÚR+SP) GasNet, s.r.o., jako provozovatel distribuční soustavy (PDS) a technické infrastruktury, zastoupený GridServices, s.r.o., vydává toto stanovisko: V zájmovém území se v současné době nachází NTL plynovodní vedení a zařízení v majetku nebo ve správě GasNet, s.r.o. Budované objekty ( např. zídky, opěrné zdi, sloupy atd. ) musí dodržet od stávajícího zařízení světlou vzdálenost dle ČSN EN , TPG , čl a minimálně 1m, tj. nesmí zasahovat do ochranného pásma zařízení - plynovodu! Při vysazování stromů a okrasných dřevin požadujeme dodržet od stávajícího plynárenského zařízení vzdálenost minimálně 2 metry na obě strany od osy plynovodu. Pokud realizace stavby vyvolá výškovou nebo směrovou úpravu trasy plynárenského zařízení, bude toto posuzováno jako přeložka. Náklady budou hrazeny investorem stavby. Toto stanovisko se netýká žádných úprav plynárenského zařízení v dané lokalitě. Nutno řešit samostatně ( Současně si vyhrazujeme upřesnění nebo rozšíření našich podmínek při zjištění situace na místě. V rozsahu této stavby souhlasíme s povolením stavby dle zákona 183/2006 Sb. ve znění pozdějších předpisů. Tento souhlas platí pro územní řízení, řízení o územním souhlasu, veřejnoprávní smlouvy pro umístění stavby, zjednodušené územní řízení, ohlášení, stavební řízení, společné územní a stavební řízení, veřejnoprávní smlouvu o provedení stavby nebo oznámení stavebního záměru s certifikátem autorizovaného inspektora. V zájmovém území se mohou nacházet plynárenská zařízení jiných vlastníků či správců, případně i dlouhodobě nefunkční/neprovozovaná plynárenská zařízení bez dostupných informací o jejich poloze a vlastnictví. Plynárenské zařízení a plynovodní přípojky jsou dle ust zákona č. 89/2012 Sb., občanského zákoníku, provozovány jako zařízení zvlášť nebezpečné a z tohoto důvodu jsou chráněny ochranným pásmem dle zákona č.458/2000 Sb. ve znění pozdějších předpisů. GridServices, s.r.o. Nedodržení podmínek uvedených v tomto stanovisku zakládá odpovědnost stavebníka za vzniklé škody. Rozsah ochranného pásma je stanoven v zákoně 458/2000 Sb. ve znění pozdějších předpisů. Při realizaci uvedené stavby budou dodrženy podmínky pro provádění stavební činnosti: 1) Za stavební činnosti se pro účely tohoto stanoviska považují všechny činnosti prováděné v ochranném pásmu plynárenského zařízení a plynovodních přípojek (tzn. i bezvýkopové technologie a terénní úpravy) a činnosti mimo ochranné pásmo, pokud by takové činnosti mohly ohrozit bezpečnost a spolehlivost plynárenského zařízení a plynovodních přípojek (např. trhací práce, sesuvy půdy, vibrace, apod.). 2) Stavební činnosti je možné realizovat pouze při dodržení podmínek stanovených v tomto stanovisku. Nebudou-li Strana 1 Plynárenská 499/1 Zábrdovice Brno T F E info@gridservices.cz I IČ: DIČ: CZ Zapsán do obchodního rejstříku: Krajský soud v Brně oddíl C, vložka Bankovní spojení: Československá obchodní banka, a.s. Číslo účtu: Kód banky: 0300

35 tyto podmínky dodrženy, budou stavební činnosti, považovány dle 68 zákona č.458/2000 Sb. ve znění pozdějších předpisů za činnost bez našeho předchozího souhlasu. Při každé změně projektu nebo stavby (zejména trasy navrhovaných inženýrských sítí) je nutné požádat o nové stanovisko k této změně. 3) Před zahájením stavební činnosti bude provedeno vytyčení trasy a přesné určení uložení plynárenského zařízení a plynovodních přípojek. Vytyčení trasy provede příslušná provozní oblast (formulář a kontakt naleznete na www. gridservices.cz nebo NONSTOP zákaznická linka ). Při žádosti uvede žadatel naši značku (číslo jednací) uvedenou v úvodu tohoto stanoviska. O provedeném vytyčení trasy bude sepsán protokol. Přesné určení uložení plynárenského zařízení a plynovodních přípojek je povinen provést stavebník na svůj náklad. Bez vytyčení trasy a přesného určení uložení plynárenského zařízení a plynovodních přípojek stavebníkem nesmí být vlastní stavební činnosti zahájeny. Vytyčení plynárenského zařízení a plynovodních přípojek považujeme za zahájení stavební činnosti. 4) Bude dodržena mj. ČSN , TPG , zákon č.458/2000 Sb. ve znění pozdějších předpisů, případně další předpisy související s uvedenou stavbou. 5) Pracovníci provádějící stavební činnosti budou prokazatelně seznámeni s polohou plynárenského zařízení a plynovodních přípojek, rozsahem ochranného pásma a těmito podmínkami. 6) Při provádění stavební činnosti, vč. přesného určení uložení plynárenského zařízení je stavebník povinen učinit taková opatření, aby nedošlo k poškození plynárenského zařízení a plynovodních přípojek nebo ovlivnění jejich bezpečnosti a spolehlivosti provozu. Nebude použito nevhodného nářadí, zemina bude těžena pouze ručně bez použití pneumatických, elektrických, bateriových a motorových nářadí. 7) Odkryté plynárenské zařízení a plynovodní přípojky budou v průběhu nebo při přerušení stavební činnosti řádně zabezpečeny proti jejich poškození. 8) V případě použití bezvýkopových technologií (např. protlaku) bude před zahájením stavební činnosti provedeno úplné obnažení plynárenského zařízení a plynovodních přípojek v místě křížení na náklady stavebníka. V případě, že nebude tato podmínka dodržena, nesmí být použita bezvýkopová technologie. 9) Stavebník je povinen neprodleně oznámit každé i sebemenší poškození plynárenského zařízení nebo plynovodních přípojek (vč. izolace, signalizačního vodiče, výstražné fólie atd.) na telefon ) Před provedením zásypu výkopu bude provedena kontrola dodržení podmínek stanovených pro stavební činnosti, kontrola plynárenského zařízení a plynovodních přípojek. Kontrolu provede příslušná provozní oblast (formulář a kontakt naleznete na nebo NONSTOP zákaznická linka ). Při žádosti uvede žadatel naši značku (číslo jednací) uvedenou v úvodu tohoto stanoviska. Povinnost kontroly se vztahuje i na plynárenské zařízení, které nebylo odhaleno. O provedené kontrole bude sepsán protokol. Bez provedené kontroly nesmí být plynárenské zařízení a plynovodní přípojky zasypány. V případě, že nebudou dodrženy výše uvedené podmínky, je stavebník povinen na základě výzvy provozovatele plynárenského zařízení a plynovodních přípojek, nebo jeho zástupce doložit průkaznou dokumentaci o nepoškození plynárenského zařízení a plynovodních přípojek během výstavby nebo provést na své náklady kontrolní sondy v místě styku stavby s plynárenským zařízením a plynovodními přípojkami. 11) Plynárenské zařízení a plynovodní přípojky budou před zásypem výkopu řádně podsypány a obsypány těženým pískem, bude provedeno zhutnění a bude osazena výstražná fólie žluté barvy, vše v souladu s ČSN EN , TPG , TPG ) Neprodleně po skončení stavební činnosti budou řádně osazeny všechny poklopy a nadzemní prvky plynárenského zařízení a plynovodních přípojek. 13) Poklopy uzávěrů a ostatních armatur na plynárenském zařízení a plynovodních přípojkách, vč. hlavních uzávěrů plynu (HUP) na odběrném plynovém zařízení udržovat stále přístupné a funkční po celou dobu trvání stavební činnosti. 14) Případné zřizování staveniště, skladování materiálů, stavebních strojů apod. bude realizováno mimo ochranné pásmo plynárenského zařízení a plynovodních přípojek (není-li ve stanovisku uvedeno jinak). 15) Bude zachována hloubka uložení plynárenského zařízení a plynovodních přípojek (není-li ve stanovisku uvedeno jinak). 16) Při použití nákladních vozidel, stavebních strojů a mechanismů zabezpečit případný přejezd přes plynárenské zařízení a plynovodní přípojky uložením panelů v místě přejezdu plynárenského zařízení. Strana 2

36 Platí pouze pro území vyznačené v příloze tohoto stanoviska a to 24 měsíců ode dne jeho vydání. V případě dotčení pozemku v majetku společnosti GasNet, s.r.o. je třeba dále projednat smluvní vztah k tomuto pozemku. Kontakt na projednání naleznete na adrese činnost "Smluvní vztahy - pozemky a budovy plynárenských zařízení", případně na NONSTOP zákaznické lince Za správnost a úplnost dokumentace předložené s žádostí včetně jejího souladu s platnými předpisy plně zodpovídá její zpracovatel. Stanovisko nenahrazuje případná další stanoviska k jiným částem stavby. V případě další korespondence nebo jednání (např. změna stavby) uvádějte naši značku a datum tohoto stanoviska. Kontakty jsou k dispozici na nebo NONSTOP zákaznická linka GasNet, s.r.o. zastoupená společností GridServices, s.r.o., IČ Martina Pýchová Technik externích požadavků Odbor zpracování externích požadavků martina.pychova@innogy.com Přílohy: Orientační zákres plynárenského zařízení, Detailní zákres plynárenského zařízení, Ověřená příloha žadatele, Ověřená příloha žadatele Strana 3

37 Příloha: Orientační zákres plynárenského zařízení. Tato příloha je nedílnou součástí stanoviska č ze dne Provozovatel DS: GasNet, s.r.o.; Stavebník: Základní škola Černá Hora, příspěvková organizace, Strmá 308, Černá Hora. K.ú.: Černá Hora. Legenda: linie plynovodu NTL STL VTL VVTL nefunkční plánovaná stavba před realizací ve výstavbě, neuvedeno do provozu regulační stanice ochranné zařízení kabel elektropřípojka kabel protikorozní ochrany anodové uzemnění stanice katodové ochrany pásmo vlivu anodového uzemnění SKAO

38 Příloha: Detailní zákres plynárenského zařízení. Tato příloha je nedílnou součástí stanoviska č ze dne Provozovatel DS: GasNet, s.r.o.; Stavebník: Základní škola Černá Hora, příspěvková organizace, Strmá 308, Černá Hora. K.ú.: Černá Hora. Legenda: linie NTL/ STL/ VTL/ ochranné kabel VVTL plynovodu nefunkční plánovaná stavba před realizací výstavba zařízení kabel elektropřípojka regulační stanice protikorozní ochrany anodové uzemnění stanice katodové ochrany pásmo vlivu anodového uzemnění SKAO

39 Příloha: Ověřená příloha žadatele. Tato příloha je nedílnou součástí stanoviska č ze dne Provozovatel DS: GasNet, s.r.o.; Stavebník: Základní škola Černá Hora, příspěvková organizace, Strmá 308, Černá Hora. K.ú.: Černá Hora.

40 Příloha: Ověřená příloha žadatele. Tato příloha je nedílnou součástí stanoviska č ze dne Provozovatel DS: GasNet, s.r.o.; Stavebník: Základní škola Černá Hora, příspěvková organizace, Strmá 308, Černá Hora. K.ú.: Černá Hora.

41 VYJÁDŘENÍ O EXISTENCI SÍTĚ ELEKTRONICKÝCH KOMUNIKACÍ A VŠEOBECNÉ PODMÍNKY OCHRANY SÍTĚ ELEKTRONICKÝCH KOMUNIKACÍ SPOLEČNOSTI Česká telekomunikační infrastruktura a.s. vydané podle 101 zákona č. 127/2005 Sb., o elektronických komunikacích a o změně některých souvisejících zákonů (zákon o elektronických komunikacích), ve znění pozdějších předpisů a 161 zákona č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) či dle dalších příslušných právních předpisů Číslo jednací: /18 Číslo žádosti: Důvod vydání Vyjádření : Územní řízení k rozhodnutí - o umístění stavby, - o změně využití území, - o změně stavby Platnost tohoto Vyjádření končí dne: Žadatel Stavebník Název akce Zájmové území Ing. Lenka Procházková Základní škola Černá Hora, příspěvková organizace, Strmá 308, Černá Hora, Vybudování výukové zahrady ZŠ Černá Hora Okres Blansko Obec Černá Hora Kat. území / č. parcely Černá Hora Žadatel shora označenou žádostí určil a vyznačil zájmové území, jakož i stanovil důvod pro vydání Vyjádření o existenci sítě elektronických komunikací a Všeobecných podmínek ochrany sítě elektronických komunikací společnosti Česká telekomunikační infrastruktura a.s.(dále jen Vyjádření). Na základě určení a vyznačení zájmového území žadatelem a na základě stanovení důvodu pro vydání Vyjádření vydává společnost Česká telekomunikační infrastruktura a.s. následující Vyjádření: Ve vyznačeném zájmovém území se nachází síť elektronických komunikací společnosti Česká telekomunikační infrastruktura a.s. (dále jen SEK) nebo její ochranné pásmo. Existence a poloha SEK je zakreslena v přiloženém výřezu/výřezech z účelové mapy SEK společnosti Česká telekomunikační infrastruktura a.s. Ochranné pásmo SEK je v souladu s ustanovením 102 zákona č. 127/2005 Sb., o elektronických komunikacích a o změně některých souvisejících zákonů stanoveno rozsahem 1 m po stranách krajního vedení SEK a není v přiloženém výřezu/výřezech z účelové mapy SEK společnosti Česká telekomunikační infrastruktura a.s.vyznačeno (dále jen Ochranné pásmo). (1) Vyjádření je platné pouze pro zájmové území určené a vyznačené žadatelem, jakož i pro důvod vydání Vyjádření stanovený žadatelem v žádosti. Česká telekomunikační infrastruktura a.s., Olšanská 2681/6, Praha 3, PSČ 13000, Czech Republic, zapsaná v Obchodním rejstříku Městského soudu v Praze, oddíl B, vložka 20623, IČ: , DIČ CZ / 3

42 Číslo jednací: /18 Číslo žádosti: Vyjádření pozbývá platnosti uplynutím doby platnosti v tomto Vyjádření uvedené, změnou rozsahu zájmového území či změnou důvodu vydání Vyjádření uvedeného v žádosti, nesplněním povinnosti stavebníka dle bodu (3) tohoto Vyjádření, a nebo pokud se žadatel či stavebník bezprostředně před zahájením realizace stavby ve vyznačeném zájmovém území prokazatelně neujistí u společnosti Česká telekomunikační infrastruktura a.s. o tom, zda toto Vyjádření v době bezprostředně předcházející zahájení realizace stavby ve vyznačeném zájmovém území stále odpovídá skutečnosti, to vše v závislosti na tom, která ze skutečností rozhodná pro pozbytí platnosti tohoto Vyjádření nastane nejdříve. (2) Podmínky ochrany SEK jsou stanoveny v tomto Vyjádření a ve Všeobecných podmínkách ochrany SEK společnosti Česká telekomunikační infrastruktura a.s., které jsou nedílnou součástí tohoto Vyjádření. Stavebník, nebo jím pověřená třetí osoba, je povinen řídit se těmito Všeobecnými podmínkami ochrany SEK společnosti Česká telekomunikační infrastruktura a.s. (3) Stavebník, nebo jím pověřená třetí osoba, je povinen pouze pro případ, že a) existence a poloha SEK, jež je zakreslena v přiloženém výřezu/výřezech z účelové mapy SEK společnosti Česká telekomunikační infrastruktura a.s. a nebo b) toto Vyjádření, včetně Všeobecných podmínek ochrany SEK nepředstavuje dostatečnou informaci pro záměr, pro který podal shora označenou žádost nebo pro zpracování projektové dokumentace stavby, která koliduje se SEK, nebo zasahuje do Ochranného pásma SEK, vyzvat písemně společnost Česká telekomunikační infrastruktura a.s.k upřesnění podmínek ochrany SEK, a to prostřednictvím zaměstnance společnosti Česká telekomunikační infrastruktura a.s.pověřeného ochranou sítě - Pavel Markus, pavel.markus@cetin.cz (dále jen POS). (4) Přeložení SEK zajistí její vlastník, společnost Česká telekomunikační infrastruktura a.s. Stavebník, který vyvolal překládku SEK je dle ustanovení 104 odst. 17 zákona č. 127/2005 Sb., o elektronických komunikacích a o změně některých souvisejících zákonů povinen uhradit společnosti Česká telekomunikační infrastruktura a.s. veškeré náklady na nezbytné úpravy dotčeného úseku SEK, a to na úrovni stávajícího technického řešení. (5) Pro účely přeložení SEK dle bodu (3) tohoto Vyjádření je stavebník povinen uzavřít se společností Česká telekomunikační infrastruktura a.s. Smlouvu o realizaci překládky SEK. (6) Společnost Česká telekomunikační infrastruktura a.s. prohlašuje, že žadateli byly pro jím určené a vyznačené zájmové území poskytnuty veškeré, ke dni podání shora označené žádosti, dostupné informace o SEK. (7) Žadateli převzetím tohoto Vyjádření vzniká povinnost poskytnuté informace a data užít pouze k účelu, pro který mu byla tato poskytnuta. Žadatel není oprávněn poskytnuté informace a data rozmnožovat, rozšiřovat, pronajímat, půjčovat či jinak užívat bez souhlasu společnosti Česká telekomunikační infrastruktura a.s. V případě porušení těchto povinností vznikne žadateli odpovědnost vyplývající z platných právních předpisů, zejména předpisů práva autorského. V případě dotazů k Vyjádření lze kontaktovat společnost Česká telekomunikační infrastruktura a.s. na asistenční lince Přílohami Vyjádření jsou: - Všeobecné podmínky ochrany SEK společnosti Česká telekomunikační infrastruktura a.s. - Situační výkres (obsahuje zájmové území určené a vyznačené žadatelem a výřezy účelové mapy SEK) - Informace k vytyčení SEK Česká telekomunikační infrastruktura a.s., Olšanská 2681/6, Praha 3, PSČ 13000, Czech Republic, zapsaná v Obchodním rejstříku Městského soudu v Praze, oddíl B, vložka 20623, IČ: , DIČ CZ / 3

43 Číslo jednací: /18 Číslo žádosti: Vyjádření vydala společnost Česká telekomunikační infrastruktura a.s. dne: #DATA:POSLEDNI_STRANKA_VYJADRENI# Česká telekomunikační infrastruktura a.s., Olšanská 2681/6, Praha 3, PSČ 13000, Czech Republic, zapsaná v Obchodním rejstříku Městského soudu v Praze, oddíl B, vložka 20623, IČ: , DIČ CZ / 3
