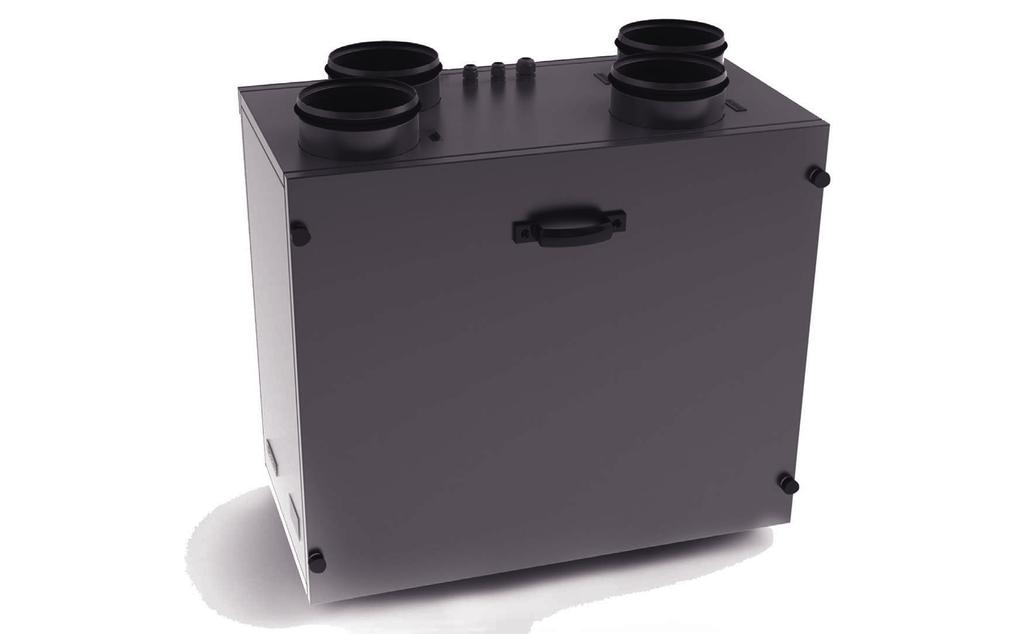

NÁVOD K POU ITÍ VUT 300 E2V EC P ÍVODNÍ A ODTAHOVÁ JEDNOTKA S REKUPERACÍ ENERGIE

Transkript

1 NÁVOD K POU ITÍ VUT 300 E2V EC P ÍVODNÍ A ODTAHOVÁ JEDNOTKA S REKUPERACÍ ENERGIE

2 2 OBSAH Úvod Použití Obsah balení Struktura kód uproduktu Technické parametry Bezpečnostní instrukce Design a funkční logika Instalace Odvod kondenzátu Připojení ke zdroji Ovládání jednotky Údržba Poruchy Doprava a skladování Záruka výrobce Doklad o přijetí Informace o prodejci Doklad o zapojení Záruční list

3 3 ÚVOD Manuál obsahuje technickou specifikaci, návod k instalaci, manipulační a bezpečnostní předpisy a upozornění nezbytná pro správné a bezpečné zacházení se vzduchotechnickou jednotkou VUT 300 E2V EC (dále jen VUT) a doklad o převzetí, zapojení a záruční list. Před použitím čtěte pozorně tento manuál a při manipulaci se zařízením následujte jeho pokynů. POU ITÍ Přívodní a odtahová rekuperační jednotka s elektrickým ohřevem je navržena pro úsporu tepelné energie pomocí rekuperace a je jednou z komponentů pro šetření energie užívaných v budovách i jiných prostorech. Jednotka je navržena pro zajištění trvalého kontrolovaného oběhu vzduchu mechanickou ventilací v domech, kancelářích, hotelech, kavárnách, konferenčních sálech a dalších větraných místnostech a prostorech. Využívá tepelnou energii odpadního vzduchu pro ohřev dodávaného vzduchu čerstvého. Vzduch nesmí obsahovat žádné hořlavé a výbušné látky, chemické výpary, hrubý prach, saze a jiné zplodiny, patogeny nebo jiné škodlivé a nebezpečné látky. JEDNOTKA NENÍ NAVRŽENA PRO OVLÁDÁNÍ DĚTMI, FYZICKY ČI MENTÁLNĚ POSTIŽENÝMI OSOBAMI, LIDMI SE SNÍŽENOU SCHOPNOSTÍ ORIENTACE A N E D O S TAT E Č N Ě Z K U Š E N Ý M I A S P E C I A L I Z O VA N Ý M I O S O B A M I.S JEDNOTKOU SMÍ MANIPULOVAT POUZE KVALIFIKOVANÝ TECHNIK PO ŘÁDNÉM PROŠKOLENÍ O UŽÍVÁNÍ A MANIPULACI S TÍMTO ZAŘÍZENÍM. JEDNOTKU INSTALUJTE MIMO DOSAH DĚTÍ. OBSAH BALENÍ Jednotka VUT Návod k použití Přepravní obal Jednotka může být dodána i s dálkovým ovládacím panelem

4 4 STRUKTURA KÓDU PRODUKTU VUT 300 E 2 V Typ motoru EC - elektronicky komutovaný Orientace p írub V - vertikální Po et ad oh íva e Elektrický oh íva Vzduchový výkon m³/h Typ jednotky VUT rekupera ní jednotka TECHNICKÉ PARAMETRY Jednotky jsou navrženy pro užití ve vnitřních prostorech se stálou teplotou vzduchu v rozmezí od +1 C do +40 C a relativní vlhkostí do 80%. Stupeň krytí proti vniknutí prachových částic a vody: Motory používané v jednotce VUT odpovídají stupni krytí IP44 Jednotka připojená k vzduchotechnickému potrubí odpovídá stupni krytí IP22. Design jednotek je pravidelně vylepšován, proto se některé modely mohou nepatrně lišit od těch, které jsou uvedeny v tomto manuálu.

5 6 Tab. 1 Technické parametry Model Rychlost VUT 300 E2V EC nízká st ední Napájecí nap tí [V/50 Hz] vysoká 1 ~ 230 P íkon ventilátoru [W] 30 Proud ventilátoru [A] 0, ,6 1,4 P íkon elektrického oh íva e [kw] 2x2 Proud elektrického oh íva e [A] 2 x 8.7 Celkový p íkon jednotky [kw] 4,22 Maximální spot eba proudu [A] 18,8 Maximální proud ní vzduchu [m3/h] 80 Akustický tlak ve 3m [db(a)] od - 40 C do +60 C Maximální teplota vzdu iny [ C] Materiál oplá t ní aluzinek Izolace 20 mm minerální vlna Filtr: odtah / sání kapsový G4 Pr m r potrubí [mm] Ø 150 Hmotnost [kg] 38 Ú innost rekuperace a 85% Typ rekuperátoru protiproudý Materiál rekuperátoru polystyren * minimální teplota vzdušiny záleží na rychlosti ventilátorů a tedy proudění vzduchu. Více informací v sekci Ochrana proti zamrznutí na straně 14. Tab. 2 Speci kace ovládacího panelu Okolní teplota od 0 C do 40 C Relativní vlhkost od 5% do 90 % (bez kondenzace) Pr ez kabelu od 0.18 mm do 0.35 mm2 Materiál ABS plast Rozm ry ( xvxh) 86x86x14 mm Délka kabelu a 10 m Stupe krytí IP30

6 m kabel Obr. 1 Vn j í rozm ry jednotky

7 7 BEZPE NOSTNÍ INSTRUKCE Během manipulace a instalace jednotky berte v potaz požadavky a postupy uvedené v tomto manuálu. Postupujte také v souladu s platnými místními normami a předpisy. Jednotka musí být uzemněna! Před zapojením jednotky se ujistěte, že zařízení není poškozeno a že se uvnitř nenachází cizí předměty, které by mohly způsobit jakékoliv poškození. Instalaci a zapojení jednotky smí provádět pouze řádně kvalifikovaný a proškolený pracovník s platným osvědčením. Jednotka není určena k použití v prostředí obsahujícím toxické a jinak agresivní složky jako kyseliny, saze výbušné, hořlavé a jinak nebezpečné či škodlivé látky. Dále pak v blízkosti mořských a termálních zdrojů. Před jakoukoliv prací na jednotce odpojte zdroj energie! NIKDY! Nemanipulujte s jednotkou mimo definovaný teplotní interval nebo s agresivním či výbušným médiem! Nezapojujte sušičky oblečení a jiné vybavení do ventilačního systému! Nepoužívejte vzduch s vysokým obsahem prachových částic DESIGN A FUNK NÍ LOGIKA Design a funkční logika jednotky je znázorněna na Obr. 2. Čistý a chladný čerstvý vzduch (sání) je ventilátory hnán potrubím skrz filtr sání do výměníku, kde přijímá tepelnou energii vzduchu opouštějícího místnost (odtah). Poté je přefiltrovaný a čistý přiváděn do místnosti (přívod). Teplý vzduch opouštějící místnost (odtah) proudí do jednotky, kde je vyčištěn ve filtru odtahu a poté v tepelném výměníku předá většinu své tepelné energie nasávanému venkovnímu vzduchu a odtahovým ventilátorem je odveden pryč (výfuk). Přiváděný venkovní (sání) a vzduch odváděný z místnosti (odtah) nikdy nepřijdou do kontaktu, jsou zcela separovány, čímž je vyloučen jakýkoliv přenos látek z vylučovaného potenciálně znečištěného (odtah) vzduchu do čerstvého (sání, přívod). Pokud je venkovní teplota nižší než nastavená prahová teplota (tovární nastavení -10 C), je nasávaný vzduch předehříván 2kW elektrickým ohřívačem. Přiváděný vzduch může být dalším integrovaným 2kW ohřívačem ohříván i dodatečně. Základní konfigurace zahrnuje: 1. Odtahový ventilátor 2. Přívodní ventilátor 3. Protiproudý rekuperátor 4. Filtr - odtah (G4) 5. Filtr - sání (G4) 6. Vana 7. Výpusď kondenzátu 8. Elektrický předehřev 9. Elektrický dohřev 10. Senzor teploty v potrubí (přívod)

8 10 ODTAH P ÍVOD VÝFUK SÁNÍ 8 min 1m Obr. 2 Design a funk ní logika INSTALACE Jednotka je určena pro montáž na pevný a sjednocený povrch. Při instalaci zajistěte dostatečný prostor pro servis a údržbu. Pro upevnění jednotky použijte vhodný materiál (dostatečně silné šrouby, závitové tyče apod.). Ujistěte se, že konstrukce, ke které bude jednotka připevněna je dostatečně prostorná a jednotku udrží. Pokud je to třeba, zajistěte stabilitu a pevnost i dalšími vhodnými prostředky. Pokud konstrukce nebude dostatečně pevná, může dojít k rezonanci jednotky a může se objevit mimořádný hluk a vibrace. Je-li místo připojení potrubí zdrojem hluku, doporučujeme použít pružné spojení, případně buňkové tlumiče potrubí. Pro dosažení nejlepšího možného výkonu i účinnosti rekuperace zajistěte alespoň 1m dlouhý přímý (rovný) úsek potrubí před i za jednotkou. Instalace teplotního senzoru do potrubí: Vyvrtejte Ø 9mm otvor do potrubí Vložte do otvoru teplotní senzor Upevněte přírubu senzoru třemi samořeznými vruty Doporučujeme spoj senzoru a potrubí hermeticky utěsnit.

9 9 Jednotka se instaluje na zeď pomocí vhodného materiálu (šrouby, hmoždinky...) - viz. Obr. 3. Ukotvení 16* Obr. 3 Instalace jednotky Ovládací panel se instaluje na zeď následujícím způsobem: Odjistěte svorky v přístupových otvorech ve na spodní stěně panelu (Obr. 4) (například pomocí šroubováku) Sejměte zadní stěnu Odpojte ovládací panel od svorkovnice Veďte kabel ve zdi (příp. po zdi) až do místa instalace panelu. Připevněte zadní kryt ovládacího panelu ke zdi (Obr. 5). Zapojte kabel do svorkovnice. Diagram zapojení je znázorněn na Obr.5 Zacvakněte ovládací panel do připevněného zadního krytu. Obr. 4 Sejmutí zadního krytu

10 28 +24V data2/b data1/a GND GND data2/b 25 XT4 XT8 29 data1/a +24V XT1 Obr. 5 P ipevn ní zadního krytu ke zdi min 50 mm min 100 mm ODVOD KONDENZÁTU min 3 VÝPUSTI KONDENZÁTU min 3 min 3 min 3 KONDENZÁTNÍ POTRUBÍ Sifon ODPADNÍ SYSTÉM Obr. 6 Odvod kondenzátu Spojte odtokové kondenzátní potrubí, sifon (U-trubici není součástí balení) s odpadním systémem (odpadní rourou) kovovým, plastovým nebo gumovým potrubím. Sklon musí být minimálně 3. Před spuštěním naplňte systém vodou a zkontrolujte, že je sifon vždy zcela naplněn vodou. Ujistěte se, že je vše správně zapojeno. Špatné zapojení odváděcího systému může vést ke shromažďování zkondenzované kapaliny a možnému výtoku.

11 11 Odváděcí systém je určen pro použití při okolní teplotě nad 0 C. Je-li okolní teplota pod 0 C, zajistěte tepelnou izolaci a vytápění odváděcího systému. P IPOJENÍ KE ZDROJI PŘIPOJENÍ JEDNOTKY KE ZDROJI ELEKTRICKÉ ENERGIE SMÍ PROVÁDĚT POUZE KVALIFIKOVANÝ ELEKTRIKÁŘ S OPRÁVNĚNÍM K MANIPULACI S ELEKTRICKÝMI ZAŘÍZENÍMI AŽ DO 1000 V PO PEČLIVÉM PROSTUDOVÁNÍ TOHOTO MANUÁLU. J M E N O V I T É H O D N O T Y J S O U U V E D E N Y N A V Ý R O B N Í M Š T Í T K U. J A K Á K O L I V MANIPULACE S VNITŘNÍM ZAPOJENÍM JE ZAKÁZÁNA A RUŠÍ ZÁRUKU! Jednotky jsou určeny pro zapojení do jednofázové sítě 230 V / 50 Hz. Jednotka musí být zapojena do sítě izolovaným, dostatečně silnými a odolnými vodiči s minimálním průřezem 3x2,5 mm2. Skutečný vodič musí být zvolen vhodně po zvážení maximálního tepelného a elektrického namáhání, prostředí atd. Připojte jednotku k síti s využitím obvodu s automatickým jističem. Hodnoty jističe musí odpovídat jmenovitým hodnotám jednotky. 230 V / 50 Hz L N PE L N 3 N 2 X1 A 1 QF PE QF - automatický jisti (není sou ástí balení) X1 - svorkovnice Obr. 7 Diagram zapojení Pozice QF jističe musí zajistit snadný přístup pro rychlé odříznutí jednotky od zdroje elektrickjé energie. Průřez kabelu musí být minimálně 2,5mm2. Jednotka umožňuje následující externí připojení (svorkovnice X3, značení je zobrazeno na Obr. 8): Automatický protipožární systém («PK») Senzor vlhkosti (hygrostat) resp. Co2 senzor («H») Regulační třípolohová klapka («Y-N, Y-L, Y-C») Pro připojení protipožárního systému odstraňte zkratovací propojku (jumper) mezi kontakty X3:1 a X3:2. V tomto případě je použit normálně zavřený suchý kontakt, který v případě signálu z panelu požárního hlásiče odřízne jednotky od zdroje elektrické energie. Senzor vlhkosti případně Co2 senzor se připojuje ke kontaktům X3:3 a X3:4.V tomto případě je použit normálně zavřený suchý kontakt, který v případě signálu z hygrostatu resp. Co2 senzoru přepne jednotku na maximální výkon.

12 12 Servo klapky se připojuje na kontakty X3:5, X3:6 a X3:7. Stejné kontakty mohou být použity i pro paralelní připojení více klapek. Dodatečné příslušenství se zapojuje podle diagramu na Obr. 8. Kabely a vodiče veďte do svorkovnice skrze kabelové průchodky. Y externí klapka PK protipo ární systém N senzor vlhkosti resp. Co2 senzor Servo klapky PK H N "2 2 L 3 C X3 2 Odstra te zkratovací propojku (jumper) NC kontaktu pro p ipojení PK 1 Y-C Y-L Y-N Obr. 8 Diagram externího zapojení OVLÁDÁNÍ JEDNOTKY Ovládací panel Dálkový ovlada Vypnutí/zapnutí jednotky Zvý ení rychlosti Tla ítko vypnutí Zapnutí oh íva e Sní ení rychlosti Rychlost 2 Rychlost 1 Rychlost 3 Zapnutí/vypnutí asova e Naplánované operace zapnout Remote Controller Regulace rychlosti ventilátor Provozní re im Zapnutí/vypnutí jednotky Obr. 9 Ovládací panel a dálkový ovlada Jednotka se ovládá pomocí nástěnného ovládacího panelu a dálkového ovladače (Obr. 9). Podrobný popis ovládání jednotky je k dispozici přímo v manuálu ovl. panelu a dálkového ovladače.

13 13 ÚDR BA Doporučená frekvence údržby a servisu je 3x-4x do roka a zahrnuje řádné čištění a následující operace: 1. Údržba filtrů Špinavé a zanesené filtry omezují proudění přívodního vzduchu. Filtry je třeba čistit každé 3-4 měsíce Vakuové čištění je povoleno. Použité filtry by měly být nahrazeny novými 1 2x ročně. Pro nákup nových filtrů kontaktuje místního dodavatele. Vyjmutí filtrů (Obr. 19): 1. Odšroubujte čtyři šrouby 2. Otevřete přístupová dvířka a odšroubujte 2 šrouby M6 pro uvolnění svorek. Uvolněte je zatažením nahoru. 3. Vyjměte rekuperátor 4. Vyjměte filtry 2. Kontrola tepelného výměníku (1x ročně) Prach se může usazovat na tepelném výměníku i přes správnou údržbu a výměnu filtrů podle předchozího návodu. Pro vyčištění filtr vyjměte z jednotky a umyjte vhodným čisticím prostředkem. Poté suchý výměník vraťte zpět. 3. Kontrola ventilátorů (1x ročně) I přes správné zacházení a údržbu filtrů a tepelného výměníku se může uvnitř ventilátorů usazovat prach a podobné nečistoty a snižovat tak jejich výkon a množství přiváděného vzduchu. Očistěte ventilátory měkkým kartáčkem nebo látkovým hadříkem. Na čištění nepoužívejte vodu či jiná rozpouštědla a ostré objekty, abyste se vyhnuli poškození. 4. Kontrola odtokového systému (1x ročně) Odtokové kondenzátní potrubí se může ucpat vylučovanými částicemi. Nalijte trochu vody do potrubí a zkontrolujte, zda není ucpané. V případě nutnosti vyčistěte potrubí a sifon. 5. Kontrola proudění přiváděného vzduchu (2x ročně) Listy a jiné cizí částice mohou ucpat mřížku a snižovat tak přísun vzduchu do jednotky a její výkon. Zkontrolujte, zda není mřížka zanesena (1-2x ročně) a v případě potřeby ji očistěte. 6. Kontrola vzduchotechnického potrubí (1x za 5 let) I při dodržování všech výše popsaných bodů se může ve vzduchotechnickém potrubí usazovat prach a snižovat výkon. Údržba potrubí spočívá v pravidelném čištění a případné výměně nefunkčních částí. 7. Kontrola řídicí jednotky Údržbu a servis řídicí jednotky smí provádět pouze kvalifikovaný profesionál s povolením k pracím s elektrickými zařízeními až do 1000 V a po prostudování tohoto manuálu. Před operací odpojte jednotku od zdroje elektrické energie. Údržba řídicí jednotky (Obr. 20) 1. Sejměte přístupová dvířka a vyjměte rekuperátor 2. Vyšroubujte dva samořezné šrouby pro uvolnění krytu 3. Odšroubujte šrouby upevňující výklopný panel. 4. Vyjměte víčko řídicí jednotky

14 Obr. 19 Údr ba rekuperátoru a ltr (vyjmutí) 2 4

15 Obr. 20 Údr ba ídicí jednotky 2 4

16 16 PORUCHY Možné poruchy a jejich řešení Problém5 Tabulka Možné důvody Chybí zdroj energie Ventilátor(y) se Zaseknutý motor, zanesené lopatky nespustí ventilátoru Alarm v systému Přerušení Vysoká spotřeba proudu v obvodu obvodu jističem vyhazuje jistič. Nedostatečné proudění vzduchu Ujistěte se, že je zdroj správně zapojen. Pokud ne, opravte zapojení Vypněte jednotku. Rozhýbejte motor, vyčistěte lopatky a restartujte jednotku Vypněte alarm a restartujte jednotku Vypněte jednotku. Odstraňte zdroj vysoké spotřeby. Zkontrolujte funkčnost jističe. Vypněte a zapněte jistič a restartujte jednotku. Nastavení slabého proudění Přepněte jednotku na vyšší výkon Tepelný výměník, filtry nebo ventilátory jsou zanesené Vyčistěte nebo vyměňte filtry, vyčistěte ventilátor a výměník Součásti vzduchotechnického systému jsou zašpiněné nebo poškozené Vyčistěte nebo vyměňte součásti vzduchotechnického systému Klapky, difuzory nebo kryt mřížky je zavřený Výstupní filtr je zanesený Ujistěte se, že jsou klapky difuzory a kryt mřížky zcela otevřeny. Vyčistěte nebo vyměňte výstupní filtr Chladný přívodní vzduch Tepelný výměník je zamrzlý Přílišný hluk nebo vibrace Řešení Porucha ohřívače Zkontrolujte stav výměníku. Vypněte jednotku a zapněte ji, až nebezpečí zamrznutí pomine Kontaktujte servisní centrum Znečištění pohonu (motoru) Vyčistěte pohon (motor) Špatné připevnění jednotky Dotáhněte šrouby, řádně upevněte jednotku Chybí antivibrační podložky Nainstalujte antivibrační podložky

17 17 DOPRAVA A SKLADOVÁNÍ Jednotky skladujte v originálním balení v dobře větraných a suchých prostorech s teplotou mezi +10 C a +40 C. Okolní vzduch nesmí obsahovat výpary nebo jiné látky, které by mohly způsobit korozi nebo jiné poškození jednotky či vnitřní elektroniky. K manipulaci používejte zvedací zařízení, abyste předešli pádu či nadměrnému houpání jednotky. Jednotky mohou být přepravovány jakýmkoliv dopravcem, pokud je zaručena dostatečná ochrana před vlhkostí a mechanickým poškozením. Během přepravy se vyvarujte otřesů a nárazů. ZÁRUKA VÝROBCE Výrobce poskytuje při běžném provozu jednotky dvouletou záruku od data prodeje, pokud jsou dodrženy veškeré přepravní, skladovací, instalační a manipulační předpisy. Není-li možné ověřit datum prodeje, bude záruční doba počítána od data výroby jednotky. V případě jakékoliv poruchy jednotky během provozu v záruční době přijme výrobce nároky zákazníka pouze s řádným technickým popisem poruchy. Jakékoliv neautorizované zásahy do elektroniky ruší právo na uplatnění záruky poskytované výrobcem. Pro záruční a pozáruční opravy kontaktujte dodavatele Záruční a pozáruční opravy jednotek VUT musí být prováděny v továrně výrobce. V případě reklamace přiložte tento manuál s řádně vyplněným dokladem o zapojení a záručním listem. DODRŽENÍ UVEDENÝCH POSTUPŮ ZAJISTÍ DLOUHODOBOU A SPOLEHLIVOU FUNKCI JEDNOTKY. NA ZÁRUČNÍ NÁROKY UŽIVATELE BUDE BRÁN ZŘETEL POUZE POKUD PŘEDÁ JEDNOTKU, DOKLAD O ZAPLACENÍ (FAKTURU) A ŘÁDNĚ VYPLNĚNÝ A ORAZÍTKOVANÝ NÁVOD K POUŽITÍ.

18 18 DOKLAD O P IJETÍ Typ produktu Rekuperační jednotka VUT 300 E2V EC Model Sériové číslo Datum výroby je shodná s technickou specifikací uvedenou v tomto návodu a prohlášena za provozuschopnou Potvrzení funkčnosti výrobku INFORMACE O PRODEJCI Název společnosti Adresa Telefonní číslo Datum prodeje Jednotka včetně všech komponent a návodu k použití byla přijata Souhlasím se záručními a provozními podmínkami. Razítko prodejce Podpis zákazníka DOKLAD O ZAPOJENÍ Rekuperační jednotka VUT 300 E2V EC byla řádně připojena ke zdroji elektrické energie v souladu s postupy uvedenými v tomto manuálu dostatečně kvalifikovaným technikem. Název společnosti Adresa Telefonní číslo Jméno technika Datum zapojení: Podpis: Instalace jednotky byla provedena v souladu se všemi postupy uvedenými v tomto návodu a v souladu s místními normami a nařízeními, mechanickými a elektrickými standardy. Jednotka pracuje správně a bez problémů. Podpis: Razítko společnosti, která provedla zapojení

19 19 ZÁRU NÍ LIST Typ produktu Model Rekuperační jednotka VUT 300 E2V EC Sériové číslo Datum výroby Datum prodeje Záruční lhůta Prodejce Razítko prodejce
