1 VENTILÁTORY CF 40 PREMIER NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 1. Popis Radiální odvodní ventilátor s vestavěnou přetlakovou klapkou, vhodný pro instalaci na stěnu, strop, nebo napojení na 100 mm potrubí. Využití zejména pro WC a koupelny. Ovládací prvky CF 40 CF 40 CF 40TD CF40RSTD vzdálený vypínač ON/OFF X X X ovladač MOS X snímač vlhkosti X X X tahový spínač,,boost X X časový doběh X X časové oddálení zapnutí X 3 - rychlostní X X X "Trickle" minimální otáčky X X X 2. Doprava a skladování Všechny ventilátory jsou ve výrobním závodě balené tak, aby snesly standartní manipulaci během dopravy. Při manipulaci s ventilátory používejte vhodné zdvíhací zařízení, aby se předešlo poškození ventilátorů a zranění osob. Nezdvíhejte ventilátory za připojovací kabely, za svorkovnici, za oběžné kolo. Nepřipusťte údery a otřesy. Skladujte ventilátory na suchém místě, chráněném před povětrnostními vlivy a nečistotami, dokud se neprovede konečná montáž. 3. Určení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). Dopravovaný vzduch musí být bez částic, které mohou způsobit nevyváženost oběžného kola. 4. Bezpečnost Ventilátory jsou určeny pouze pro odvod vzduchu. Po instalaci nesmí být přístupná žádná z pohyblivých částí. Nesmí se instalovat v nebezpečných výbušných prostředích ani v napojení na odvod spalin resp. pevných částic (prach, saze, ). Bezpečnostní příslušenství (např. bezpečnostní mřížka) nesmí být rozebráno, obcházeno ani odpojeno. UPOZORNĚNÍ! Před servisním zásahem nebo údržbou vypněte napájení a přesvědčte se, zda se oběžné kolo zastavilo. Musí se dbát ustanovení ČSN a ostatních souvisejících norem a předpisů. Při jakékoliv servisní činnosti na ventilátoru musí být zajištěno odpojení elektrického proudu! Před jakoukoliv změnou výkonových parametrů a provozních režimů odpojte ventilátor dle příslušných norem (vypněte jistič) a proveďte nastavení dle Vašich požadavků a typu ventilátoru. 5. Provozní funkce Časový doběh (CF 40TD, CF 40RSTD) Časový doběh ventilátoru je možné nastavit od 30sek až do 20 min Pomocí malého šroubováku otáčejte potenciometrem T ve směru hodinových ručiček pro prodloužení časového doběhu a v protisměru hodinových ručiček pro zkrácení časového doběhu. (výrobní nastavení cca. 10 min.) Systemair a.s. str. - 2/

3 Permanentní minimální otáčky trickle CF40, CF 40TD, CF 40RSTD Tento režim umožňuje minimální větrání po vypnutí ventilátoru, resp. po vypnutí doběhu (prostor je nepřetržitě větrán minimálním množstvím odsávaného vzduchu). Nastavte přepínač YY do požadované polohy. Ventilátor je z výroby nastavený do polohy 0. Polohy přepínače Časové oddálení zapnutí ventilátoru CF 40TD Tento režim spustí ventilátor pouze v případě, že doba mezi zapnutím a vypnutím vzdáleným vypínačem ON/OF je delší než 2 minuty. Nastavte přepínač Z do požadované polohy. Ventilátor je z výroby nastaven do polohy 0. (Vhodné pro větší frekvenci zapínání (toalety v restauracích a pod.). Polohy přepínače Nastaveni 0 OFF - Vypnuto časové oddálení zapnutí I ON - Zapnuto časové oddálení zapnutí Snímač vlhkosti CF 40, CF 40TD, CF 40RSTD Nastavení hodnoty vlhkosti je možné provést v rozmezí 50 až 90% RH relativní vlhkosti. Pomocí malého šroubováku otáčejte potenciometrem RH ve směru hodinových ručiček pro nastavení vyšší hladiny relativní vlhkosti a v protisměru hodinových ručiček pro nastavení nižší hladiny viz obrázek str. 5. (Upozornění: je nutné si uvědomit, že při nastavení nižší hladiny relativní vlhkosti 50% RH, je ventilátor citlivější na výkyvy vlhkosti v prostoru, než při 90% RH. Hladina relativní vlhkosti je z výroby přednastavená na cca. 70% RH). Po vypnutí vzdáleným vypínačem nebo časovým doběhem přejde ventilátor automaticky do režimu snímání relativní vlhkosti v daném prostoru. Při překročení nastavené relativní vlhkosti se ventilátor automaticky sepne. Horní dioda I automaticky signalizuje provoz ventilátoru. Režim snímání vlhkosti se aktivuje pouze při vypnutí ventilátoru!!! Tahový spínač - režim odsávání vzduchu s maximálním výkonem Boost CF 40, CF 40TD Pomocí tahového spínače (šňůrky) se aktivuje provozní režim BOOST s maximálním větráním daného prostoru. Ventilátor pracuje v automatickém režimu snímání vlhkosti (signalizační diody nesvítí) vysvětleno v Nastavení snímače vlhkosti a při: - prvním zatažením tahového spínače (šňůrky) ventilátor začne pracovat ve vysokých otáčkách Boost (signalizační dioda II svítí vysokou intenzitou) a z klidového stavu (ventilátor nepracuje) b z provozu snímání vlhkosti (ventilátor pracuje v předem nastavených otáčkách) - druhým zatažením tahového spínače (šňůrky) a a ventilátor přepne na nízké otáčky (signalizační dioda II svítí slabou intenzitou) pokud je ventilátor spuštěn v režimu odvětrání vlhkosti a přechází do automatického režimu snímání vlhkosti (signalizační diody I. a II. nesvítí). b - vypne Nastavení otáček ventilátoru CF 40, CF 40TD Vhodné otáčky ventilátoru by měli být nastavené tak, aby odpovídali velikosti větrané místnosti. Nastavte přepínač X do požadované polohy. Ventilátor je z výroby nastavený do polohy 2. Polohy přepínače X Nastavení 0 OFF - Vypnuto permanentní větrávání I ON - Zapnuto permanentní větrávání Vzduchový výkon v m 3 /h při 0 Pa str. - 3/12 - Systemair a.s.

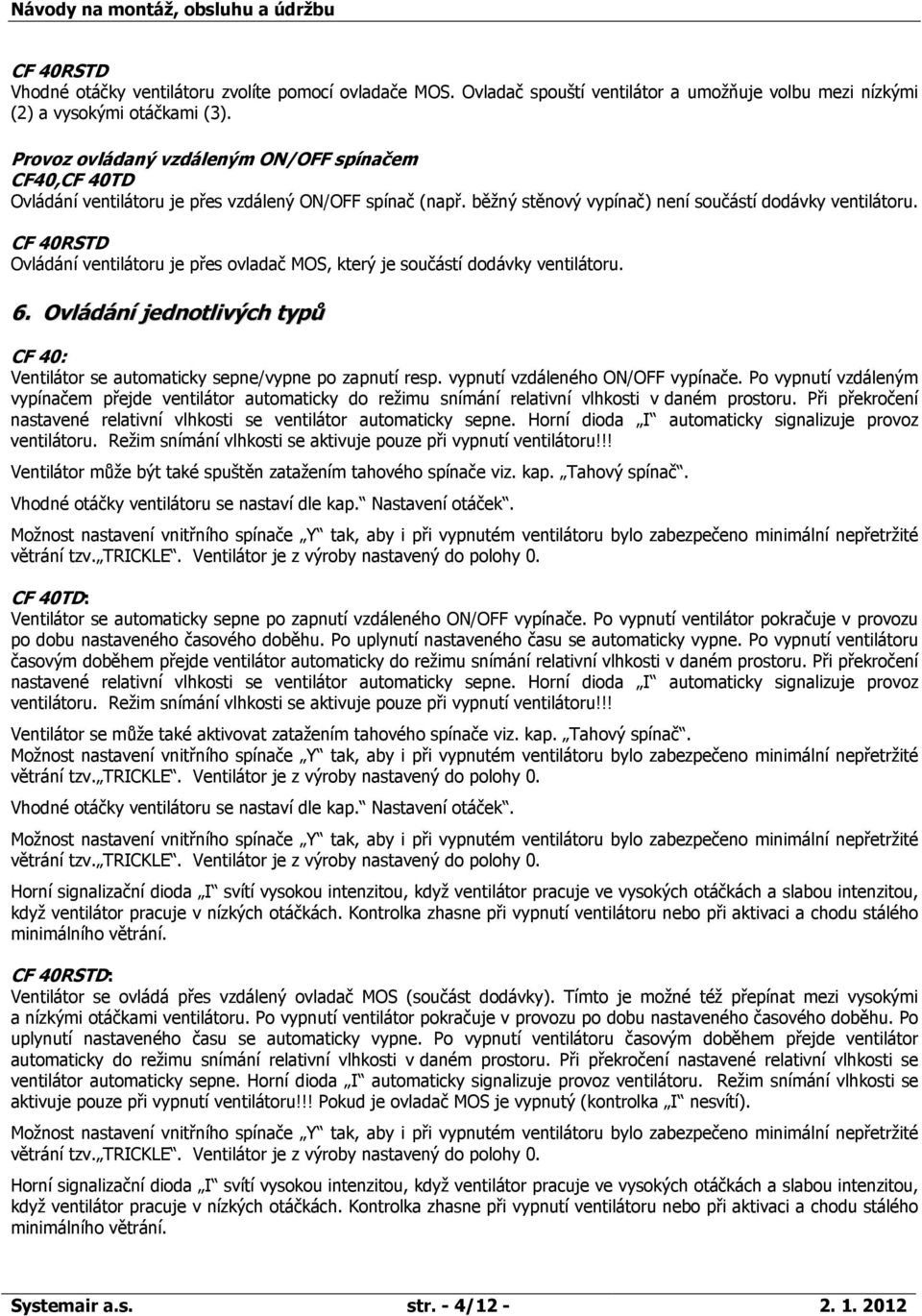

4 CF 40RSTD Vhodné otáčky ventilátoru zvolíte pomocí ovladače MOS. Ovladač spouští ventilátor a umožňuje volbu mezi nízkými (2) a vysokými otáčkami (3). Provoz ovládaný vzdáleným ON/OFF spínačem CF40,CF 40TD Ovládání ventilátoru je přes vzdálený ON/OFF spínač (např. běžný stěnový vypínač) není součástí dodávky ventilátoru. CF 40RSTD Ovládání ventilátoru je přes ovladač MOS, který je součástí dodávky ventilátoru. 6. Ovládání jednotlivých typů CF 40: Ventilátor se automaticky sepne/vypne po zapnutí resp. vypnutí vzdáleného ON/OFF vypínače. Po vypnutí vzdáleným vypínačem přejde ventilátor automaticky do režimu snímání relativní vlhkosti v daném prostoru. Při překročení nastavené relativní vlhkosti se ventilátor automaticky sepne. Horní dioda I automaticky signalizuje provoz ventilátoru. Režim snímání vlhkosti se aktivuje pouze při vypnutí ventilátoru!!! Ventilátor může být také spuštěn zatažením tahového spínače viz. kap. Tahový spínač. Vhodné otáčky ventilátoru se nastaví dle kap. Nastavení otáček. Možnost nastavení vnitřního spínače Y tak, aby i při vypnutém ventilátoru bylo zabezpečeno minimální nepřetržité větrání tzv. TRICKLE. Ventilátor je z výroby nastavený do polohy 0. CF 40TD: Ventilátor se automaticky sepne po zapnutí vzdáleného ON/OFF vypínače. Po vypnutí ventilátor pokračuje v provozu po dobu nastaveného časového doběhu. Po uplynutí nastaveného času se automaticky vypne. Po vypnutí ventilátoru časovým doběhem přejde ventilátor automaticky do režimu snímání relativní vlhkosti v daném prostoru. Při překročení nastavené relativní vlhkosti se ventilátor automaticky sepne. Horní dioda I automaticky signalizuje provoz ventilátoru. Režim snímání vlhkosti se aktivuje pouze při vypnutí ventilátoru!!! Ventilátor se může také aktivovat zatažením tahového spínače viz. kap. Tahový spínač. Možnost nastavení vnitřního spínače Y tak, aby i při vypnutém ventilátoru bylo zabezpečeno minimální nepřetržité větrání tzv. TRICKLE. Ventilátor je z výroby nastavený do polohy 0. Vhodné otáčky ventilátoru se nastaví dle kap. Nastavení otáček. Možnost nastavení vnitřního spínače Y tak, aby i při vypnutém ventilátoru bylo zabezpečeno minimální nepřetržité větrání tzv. TRICKLE. Ventilátor je z výroby nastavený do polohy 0. Horní signalizační dioda I svítí vysokou intenzitou, když ventilátor pracuje ve vysokých otáčkách a slabou intenzitou, když ventilátor pracuje v nízkých otáčkách. Kontrolka zhasne při vypnutí ventilátoru nebo při aktivaci a chodu stálého minimálního větrání. CF 40RSTD: Ventilátor se ovládá přes vzdálený ovladač MOS (součást dodávky). Tímto je možné též přepínat mezi vysokými a nízkými otáčkami ventilátoru. Po vypnutí ventilátor pokračuje v provozu po dobu nastaveného časového doběhu. Po uplynutí nastaveného času se automaticky vypne. Po vypnutí ventilátoru časovým doběhem přejde ventilátor automaticky do režimu snímání relativní vlhkosti v daném prostoru. Při překročení nastavené relativní vlhkosti se ventilátor automaticky sepne. Horní dioda I automaticky signalizuje provoz ventilátoru. Režim snímání vlhkosti se aktivuje pouze při vypnutí ventilátoru!!! Pokud je ovladač MOS je vypnutý (kontrolka I nesvítí). Možnost nastavení vnitřního spínače Y tak, aby i při vypnutém ventilátoru bylo zabezpečeno minimální nepřetržité větrání tzv. TRICKLE. Ventilátor je z výroby nastavený do polohy 0. Horní signalizační dioda I svítí vysokou intenzitou, když ventilátor pracuje ve vysokých otáčkách a slabou intenzitou, když ventilátor pracuje v nízkých otáčkách. Kontrolka zhasne při vypnutí ventilátoru nebo při aktivaci a chodu stálého minimálního větrání. Systemair a.s. str. - 4/

5 CF40 Nastavení otáček,,y Přepínač,,Y režimu,,trickl Nastavení otáček,,y Přepínač,,Y režimu,,trickl Přepínač,,Z oddálení zapnutí Nastavení časového doběhu Nastavení snímače vlhkosti str. - 5/12 - Systemair a.s.

6 7. Montáž Důležité upozornění: 1. Před samotnou montáží si pozorně pročtěte tento návod a všechna doporučení a upozornění. 2. Montáž a elektrické připojení se musí provádět v souladu s platnými předpisy a smí je vykonávat pouze oprávněná osoba. 3. Elektrické připojení svěřte kvalifikovaným elektromontérům. 4. Tento návod se vztahuje pro připojení ventilátoru k pevnému elektrickému rozvodu. 5. Zkontrolujte odpovídající napětí elektrické sítě. 6. Upozornění: toto zařízení musí být uzemněno. 7. Zařízení montujte mimo přímého dosahu zdrojů tepla (např. plynové sporáky a pod.), přičemž teplota odsávaného vzduchu nesmí přesáhnout 50 C. Při instalaci ventilátoru v kuchyni nelze zařízení namontovat přímo nad sporákem nebo grilem. 8. V případě montáže ventilátoru v prostoru se zařízením s otevřeným ohněm (plamenem), je potřebné se vyhnout zpětnému proudu plynů ze spalování těchto zařízení. Je nutné zajistit dostatečnou výměnu vzduchu, aby nedošlo k otravě nebo udušení. 9. Umístění ventilátoru v chemickém prostředí konzultujte s dodavatelem zařízení. 10. Při montáži použijte všechny dostupné ochranné pomůcky, předepsané pro tyto práce. 11. Ventilátor umístěte vždy co nejvýše, jak je jen možné, z důvodů nejlepší výměny vzduchu co nejdál od přívodu vzduchu (např. vstupních dveří), nebo co nejblíže k zdroji znečištění. 12. Pokud je odvodní potrubí namontované vyš než je připojovací příruba ventilátoru, doporučujeme provést montáž zachytávače kondenzátu XCT 100 (doporučené příslušenství XPELAIR), co nejblíže k ventilátoru. Pro rychlou a jednoduchou montáž doporučujeme použít originální příslušenství Xpelair. Montáž na stěnu, strop (povrchová montáž) 1. Vyznačte na stěně střed otvoru pro hrdlo zpětné klapky (7) 2. Pomocí tohoto středu vyřežte, vyvrtejte (podle typu stěny) otvor s průměrem 117mm s mírným spádem do exteriéru. 3. Demontujte čelní kryt ventilátoru (2) 4. Naznačte přes montážní otvory v skříně ventilátoru (4), 3 středy otvorů pro hmoždinky na stěně. Pro stropní montáž, použijte adekvátní způsob přichycení. 5. V případě stěnové montáže vyvrtejte 3 díry pro hmoždinky (v dodávce ventilátoru). 6. Protáhněte elektrický připojovací kabel přes rám (6), skříň (4) ventilátoru a kabelovou průchodku. Ujistěte se, že kabelová průchodka je správně a těsně nasazená. 7. Přes stavební otvor ve stěně protáhněte potrubí, ohebnou hadici (s upravenou délkou), připevněte ho na hrdlo zpětné klapky (7), ventilátorovou skříň (4) přišroubujte na stěnu. 8. Zapojte elektrický přívod na svorkovnici dle dodaných schémat. 9. Nasaďte čelní kryt (2). Systemair a.s. str. - 6/

7 RÁM VENTILÁTORU SKŘÍŇ VENTILÁTORU Montáž na stěnu (podpovrchová zapuštěná montáž) 1. Vyřežte, vysekejte otvor (půdorys rámu ventilátoru) ve vnitřní stěně dle rámu ventilátoru (6) a vysekejte otvor pro hrdlo zpětné klapky (7) s průměrem cca 120mm. 2. Nyní můžete provést montáž několika způsoby (bez rámu ventilátoru): 3. A - Ke skříni ventilátoru (4) přišroubujte 3ks ventilátorových konzol (9) a pomocí těchto konzol přitáhněte skříň ventilátoru (4) ke stěně. Při dotahovaní ventilátoru tyto konzoly nepřetočte! 4. B - Pomocí hmoždinek uchyťte do stavebního otvoru (kapsy) rám ventilátoru (6). 5. C - Jako montážní pomůcku použijte dřevěný rám s vnitřním rozměrem 232 x 280 mm (nebo originální plastový rám), který přichyťte ke stavební konstrukci a následně k němu přišroubujte přes otvory v přírubě skříně ventilátoru (4). 6. Přes stavební otvor ve stěně protáhněte potrubí, ohebnou hadici (s upravenou délkou), připevněte ho na hrdlo zpětné klapky (7), zvoleným způsobem montáže připevněte ventilátorovou skříň (4). 7. Protáhněte kabel do skříně ventilátoru (4) přes vstupní kabelovou průchodku. 8. Ujistěte se, zda kabelová průchodka je správně a těsně nasazená. 9. Zapojte elektrický přívod na svorkovnici dle dodaných elektrických schémat. 10. Nasaďte čelní desku (2). A B C str. - 7/12 - Systemair a.s.

8 Montáž ventilátoru na stěnu resp. do stropu (podpovrchová zapuštěná montáž) Pro potrubí se 100mm průměrem: 1. Rám ventilátoru (4) a ventilátorové konzoly (9) nejsou pro tuto montáž potřebné. 2. Naznačte obdélníkový otvor (půdorys ventilátorové skříně (4)). 3. Vyřežte otvor tak, abyste se vyhnuli poškození závěsu podhledu, resp. poškození elektrických rozvodů a pod. 4. Vložte skříň ventilátoru (4) do připraveného obdélníkového otvoru v podhledu a naznačte 4 středy pomocí otvorů na přírubě skříně ventilátoru (4). Vyjměte ventilátor z podhledu a upevněte na předznačená místa ocelové spony (součást dodávky). 5. Vyvrtejte 4 vodící otvory do podhledu, a to přes nasazené spony tak, abyste tyto nepoškodili. 6. Uchyťte potrubí (např. flexo potrubí) na hrdlo zpětné klapky (7). 7. Protáhněte kabel do ventilátoru přes kabelovou průchodku. 8. Ujistěte se, že kabelová průchodka je správně a těsně nasazená. 9. Zapojte elektrický přívod na svorkovnici dle dodaných elektrických schémat. 10. Nasaďte čelní kryt (2). Upozornění: Montáž pomocí ocelových spon může vyvolat v určitých případech vibrace sádrokartonu a tím i nežádoucí hluk!!! Pro montáž do sádrokartonu je možné také použít závitové tyče, které připevníte ke skříni ventilátoru přes tři montážní otvory. Tímto způsobem se zruší přímá vazba mezi sádrokartonem a ventilátorem. Při montáži do sádrokartonu doporučujeme použít v místě styku ventilátoru a sádrokartonu samolepící gumové těsnění pro eliminaci přenosu vibrací. Systemair a.s. str. - 8/

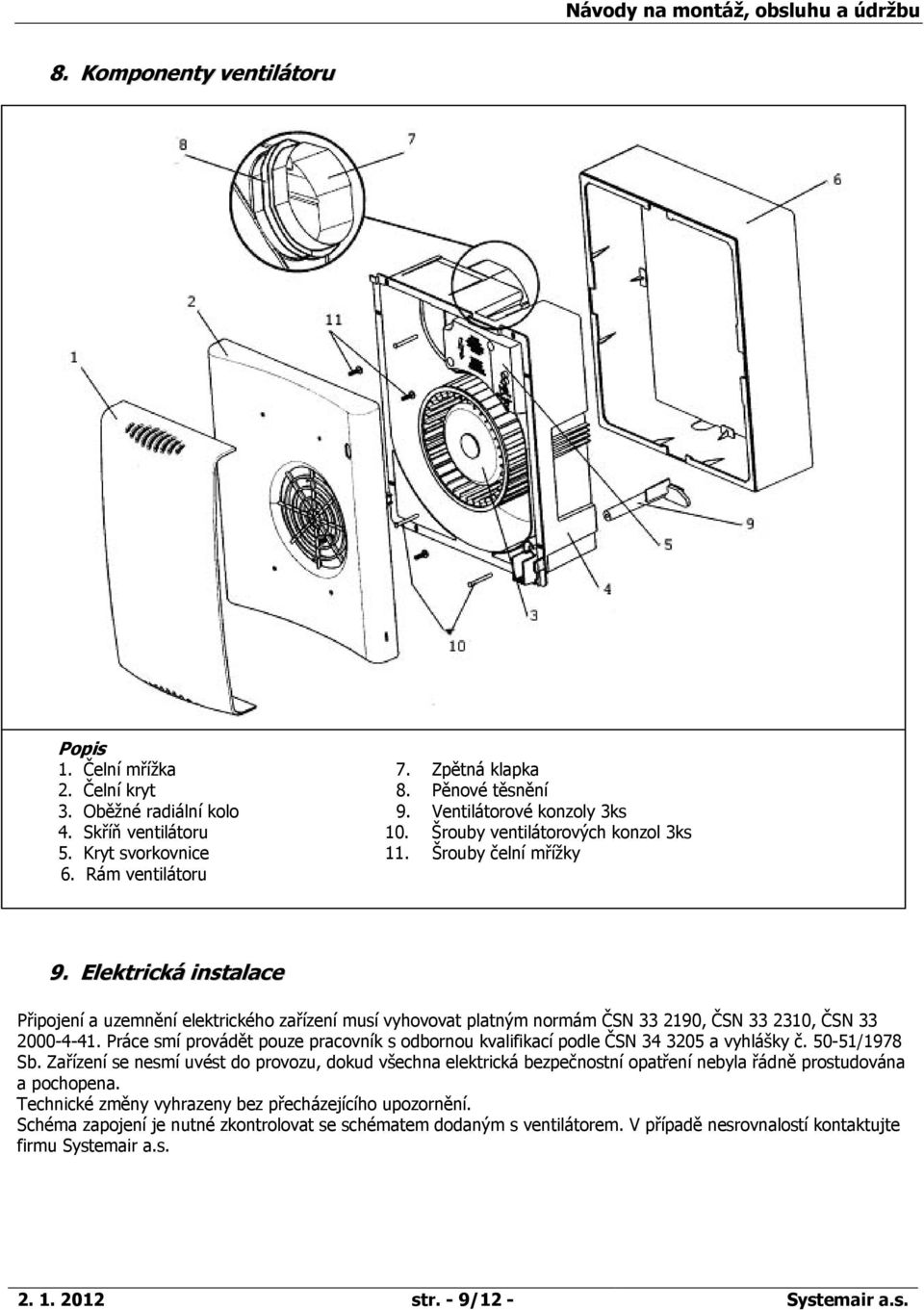

9 8. Komponenty ventilátoru Popis 1. Čelní mřížka 7. Zpětná klapka 2. Čelní kryt 8. Pěnové těsnění 3. Oběžné radiální kolo 9. Ventilátorové konzoly 3ks 4. Skříň ventilátoru 10. Šrouby ventilátorových konzol 3ks 5. Kryt svorkovnice 11. Šrouby čelní mřížky 6. Rám ventilátoru 9. Elektrická instalace Připojení a uzemnění elektrického zařízení musí vyhovovat platným normám ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. Zařízení se nesmí uvést do provozu, dokud všechna elektrická bezpečnostní opatření nebyla řádně prostudována a pochopena. Technické změny vyhrazeny bez přecházejícího upozornění. Schéma zapojení je nutné zkontrolovat se schématem dodaným s ventilátorem. V případě nesrovnalostí kontaktujte firmu Systemair a.s str. - 9/12 - Systemair a.s.

10 Příprava ventilátoru pro elektrické zapojení: Ventilátor musí byť uzemněn. Na připojovací svorkovnici je možno připojit kabel do průřezu 2,5mm 2. Elektrický přívod ventilátoru pro ustálený elektrický obvod připojte na jistič s ampérovou zátěží max. 6A (ve vypnuté poloze). 1. Použijte 3 nebo 4 žilový kabel (podle typu ventilátoru) vhodné dimenze. 2. Demontujte čelní kryt ventilátoru. 3. Odšroubujte kryt svorkovnice. 4. Zapojte elektrický přívod na svorkovnici dle dodaných elektrických schémat. 5. Dle požadavků nastavte funkce dle kapitoly Uživatelské nastavení. 6. Osaďte nazpět kryt svorkovnice. 7. Osaďte přední čelní kryt ventilátoru. 8. Zapněte jistič, resp. namontujte pojistky. 9. Odzkoušejte nastavení funkcí. 10. Údržba Před čištěním odpojte ventilátor od napětí, vypněte jistič. Protože ventilátor je provozován bezúdržbově, provádí se pouze čištění oběžného kola a venkovního povrchu podle potřeby, nejméně však jednou ročně, pomocí vlhkého hadříku. Nepoužívejte silné čisticí prostředky, ani žádná rozpouštědla nebo jiné chemikálie (může dojít k poškození plastového povrchu ventilátoru)! Po vyčištění nechte ventilátor vysušit, a až potom ho opět připojte k elektrickému napětí. V případě, že ventilátor není delší období provozován, je nutné jej minimálně jednou za 3 měsíce alespoň krátce spustit (tím dojde k promazání motoru a odstranění případných nečistot). Bez dodržení této podmínky záruka 24 měsíců propadá. 11. V případě závady Pozorně zajistěte, aby přívod elektrického napětí byl odpojen!! Odmontujte ventilátor od potrubí. Ověřte, zda oběžné kolo není poškozené. Pokud je oběžné kolo v pořádku (bez stop destrukce a je možné s ním lehko otáčet) a není možné následně ventilátor rozeběhnout ani po ochlazení, zavolejte prosím odborný servis. 12. Technické parametry CF 40 CF 40 TD CF 40 RSTD Napětí/frekvence 50 Hz 230 V ~ 230 V ~ 230 V ~ Příkon W Průtok vzduchu Vysoké otáčky BOOST m 3 /h Rychlost 3 Rychlost 2 Rychlost 1 m 3 /h m 3 /h m 3 /h Nastavitelné otáčky v režimu Kontroly a regulace vlhkosti Nízké otáčky TRICKLE m 3 /h Hladina akust. tl. 3m Vysoké otáčky BOOST db(a) Rychlost 3 db(a) Nastavitelné otáčky v režimu Rychlost 2 db(a) Kontroly a regulace vlhkosti Rychlost 1 db(a) Nízké otáčky TRICKLE db(a) Hmotnost kg Krytí motoru IPX5 IPX5 IPX5 Systemair a.s. str. - 10/

11 13. Schéma elektrického zapojení * Osvětlení (v případě potřeby) **ON/OF vzdálený vypínač (není součástí dodávky) Alternativní připojení místo ON/OF je přes vzdálený světelný vypínač * Osvětlení (v případě potřeby) **ON/OF vzdálený vypínač (není součástí dodávky) Alternativní připojení místo ON/OF je přes vzdálený světelný vypínač Vzdálený ovladač MOS pro přepínání vysoké/nízké otáčky a on/off (je součástí dodávky) str. - 11/12 - Systemair a.s.

12 14. Umístění ventilátoru Výrobce: Prodej a servis: Applied Energy Products Ltd. Systemair a.s., Morley Way Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice Peterborough Doručovací adresa, kancelář, sklad: Hlavní 826, Praha-Hovorčovice PE2 9JJ, England tel.: fax: web: Systemair a.s. str. - 12/
