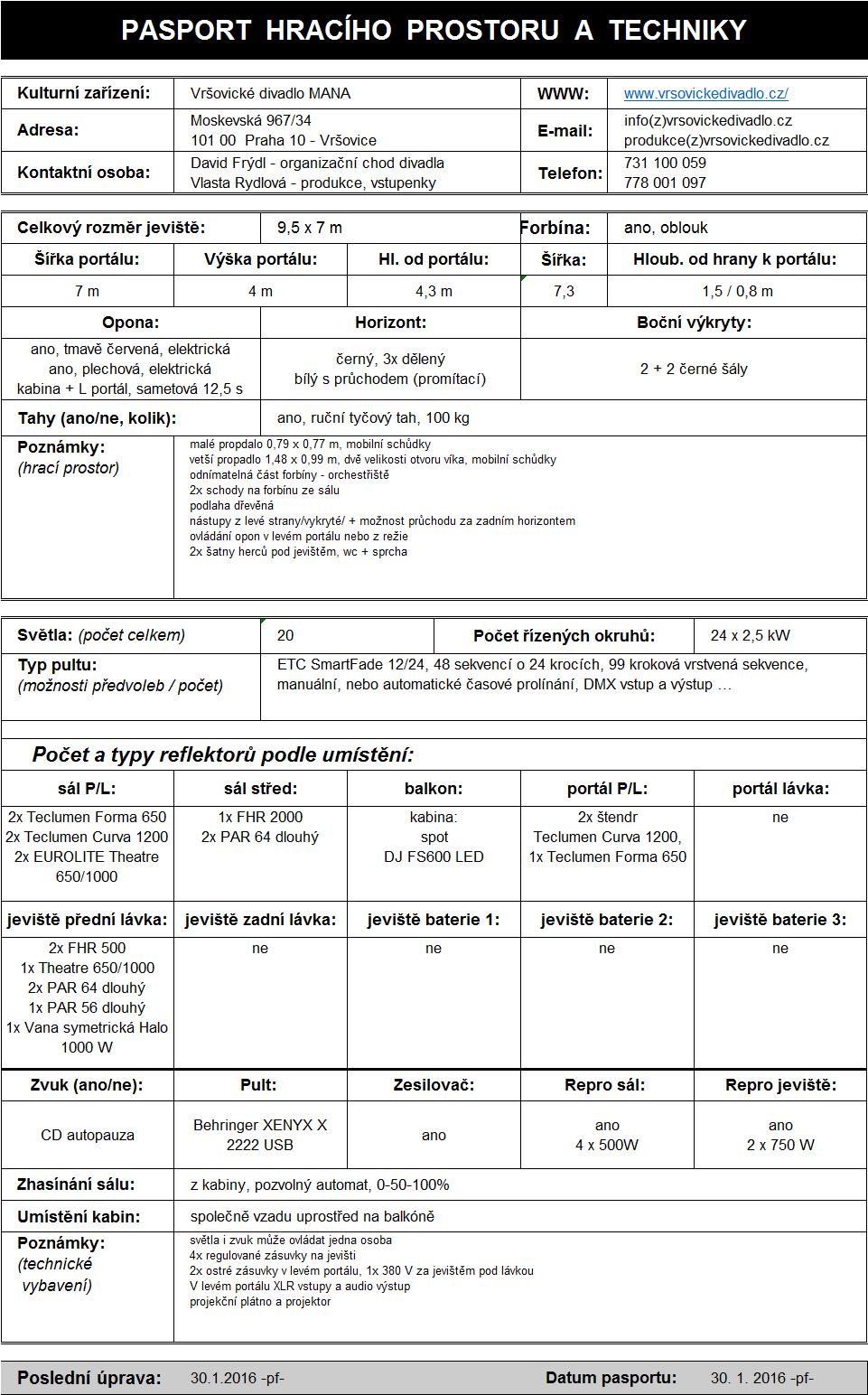

1 OBSAH Mapa... 2 Jevištní technologie a vybavení sálu... 3 Scénické osvětlení... 4 Rozmístění světel... 7 DMX adresování... 8 Zvuk... 9 Schéma rozmístění reproduktorů a přípojných míst Umístění projektoru a přípojných míst Technický plán jeviště Plán hlediště Pasport hracího prostoru a techniky Vršovické divadlo MANA Organizační chod (p. Frýdl) tel.: Moskevská 967/34 info@vrsovickedivadlo.cz Praha 10-Vršovice Produkce (pí Rydlová) tel.: IČ: produkce@vrsovickedivadlo.cz Pro Vršovické divadlo MANA zpracoval: Patrik Ferra Dne:

Hlavní vchod do divadla je z rohu ulic Moskevská a Na Kovárně (naproti Komerční

2 MAPA HLAVNÍ VCHOD BEZBARIÉROVÝ VSTUP Jak se k nám dostanete: Spojení: tram 22, 4 do zastávky Vršovické náměstí nebo 24 do zastávky Bohemians. Hlavní vchod do divadla je z rohu ulic Moskevská a Na Kovárně (naproti Komerční bance). Bezbariérový vstup je z druhé strany budovy z ulice Sportovní (naproti Sokolu Vršovice) 2

3 JEVIŠTNÍ TECHNOLOGIE A VYBAVENÍ SÁLU Charakteristika hlavního sálu V sále je mírná elevace. Kapacita hlediště: o V přízemí je 123 řádných sedadel, jedno lóže s 5. sedadly a možnost 12 přístavků. Celkem v přízemí je 140 míst o Na balkóně je 30 řádných míst, jedno lóže s 10. sedadly, bidýlko pro 27 diváků a možnost dvou přístavku. Celkem na balkóně je 69 míst. Prostor je koncipován v klasickém uspořádání tzv. na kukátko. Tahová zařízení Ruční tyčový tah (délka tyče 350 cm) před zadní stěnou sálu, nosnost 100 kg. Podlaha Dřevěná. Odnímatelná část forbíny orchestřiště. Propadla Otevíratelné malé propadlo 79 x 77 cm ve středu přední části jeviště, mobilní skládací schůdky. Otevíratelné větší propadlo 148 x 99 cm ve středu zadní části jeviště, dvě velikosti otvoru víka, mobilní skládací schůdky. Praktikáblové stoly dřevěné 10 ks dřevěných desek 200 x 100 cm o Podstavy 30cm 4 ks o Podstavy 40 cm 5 ks o Podstavy 60 cm 3 ks o Podstavy 80 cm 2 ks 2 ks dřevěných desek 180 x 60 cm o Podstavy 40 cm 2 ks 1 ks dřevěné desky 180 x 90 cm o Podstava 40 cm 1 ks 1 ks dřevěné desky 100 x 100 cm o Podstava 60 cm 1 ks Schody k pódiím 1ks 40 x 200 cm 1ks 20 x 200 cm Zástěny 4 ks dřevěných zástěn x 100 cm 3

Šály sametové 2 ks pravý 100 cm nastavitelné 2 ks levý 100 cm nastavitelné Výkryty sametové 1ks levý 150 cm pevný Horizonty Sametový černý, 3x dělený Bílý (projekční), ve středu s průchodem Opona

4 Šály sametové 2 ks pravý 100 cm nastavitelné 2 ks levý 100 cm nastavitelné Výkryty sametové 1ks levý 150 cm pevný Horizonty Sametový černý, 3x dělený Bílý (projekční), ve středu s průchodem Opona Plechová historická elektrická. Sametová tmavě červená elektrická. Obě opony se ovládají v levém portálu nebo z režijní kabiny. SCÉNICKÉ OSVĚTLENÍ Osvětlovací pult v režijní kabině ETC SmartFade 12/24 48 sekvencí o 24 krocích. 99 kroková vrstvená sekvence. Manuální, nebo automatické časové prolínání. Tlačítko "magic" pro nahodilé generování výstupních hodnot. "Snapshot" nouzové uložení nálady. MASTER potenciometr a tlačítko BLACKOUT. Bumps Master potenciometr a Solo. DMX vstup a výstup. MIDI vstup a výstup. USB na přehrání softwaru. Slot pro SD paměťovou kartu. Na vestavěném LCD lze zvolit Angličtinu, Francouzštinu, Němčinu a Španělštinu. DMX výstupy Na jevišti v levém portálu a v přízemí v poslední řadě za diváky. 4

5 Stmívače Stacionární stmívací jednotky: Strand Lighting LD90 24 okruhů max. 2,5 kw, 230 V / 10 A okruhy vyvedeny po stranách na lávkách a ve stěnách Seznam svítidel a příslušenství typ počet umístění Teclumen Forma 650 (PC) 3 x balkón, levý portál Teclumen Curva 1200 (F) 4 x balkón, portály EUROLITE Theatre 650/1000 (F) 3 x balkón, lávka FHR 500 (PC) 2 x lávka FHR 2000 (PC) 1 x balkón střed Sledovací reflektor American DJ FS600 LED 1 x kabina PAR 64 dlouhý 1000 W 4 x konzole v sále, lávka PAR 56 dlouhý 500 W 1 x lávka Vana symetrická Halo 1000 W 1 x lávka Vana symetrická Teatro Diluvio A x volně Efekt AMERICAN DJ H2O LED 1 x volně (lávka) Efekt STR-50WLED 1x volně (lávka) Stativ pro Teclumen Curva x portály A další příslušenství: kabeláže, háky, bezp. lanka, atd. Teclumen Forma 650 (PC) FHR 2000 (PC) Teclumen Curva 1200 (F) American DJ FS600 LED EUROLITE Theatre 650/1000 (F) PAR 56 / 64 dlouhý FHR 500 (PC) Vana symetrická Halo 1000 W 5

6 Rozmístění světel Efekty: H2O, stroboskop 6

7 DMX DMX adresování 380 DMX DMX D V V Efekty: H2O, stroboskop 16 DMX 8 DMX V D řízené zásuvky DMX nechválená zásuvka! D přípojné místo DMX signál 380 D přípojné místo V V řízené zásuvky I/O V z režie 380 přípojné místo 380 V 7

PA ZVUK Procesing pevná instalace Behringer CX 2310 SUPER-X PRO Procesor: SUPER X PRO 2- pásmová stereo 3-pásmová mono výhybka s výstupem pro subwoofer XLR, 3 analogové vstupy a 6 výstupů, vstup

channels (WPA 4150) Bridge mode selector over adjacent channels. Selectable LF/HF fi lter per channel with bypass function. Adjustable input gain. Fan with variable speed and low noise level.

8 PA ZVUK Procesing pevná instalace Behringer CX 2310 SUPER-X PRO Procesor: SUPER X PRO 2- pásmová stereo 3-pásmová mono výhybka s výstupem pro subwoofer XLR, 3 analogové vstupy a 6 výstupů, vstup AES / EBU EQ, delay, limiter Ovládání PC 24-bit/96kHz Nízkofrekvenční filtr (25Hz) v obou vstupech (pro ochranu basového reproduktoru) Výkonný zesilovač pevná instalace: WORK WPA mono input channels (WPA 4150) Bridge mode selector over adjacent channels. Selectable LF/HF fi lter per channel with bypass function. Adjustable input gain. Fan with variable speed and low noise level. LED Vumeter per channel. Lift ground switch. Thermal protection. DC protection. Protection against short circuits. Power output 4 Ω: 4 x 150 W, 8 Ω Bridge: 2x 300 W Frequency response: 22 Hz Hz 8

Repro Hlavní pevná isntalace WORK WND 8 4x 500W 2 x na každé

1 x 600W na každé straně Přenosné (na jevišti) Cerwin Vega

portálu Odposlechy pevná instalace WORK Studio 40 4 x 20 W 2 x

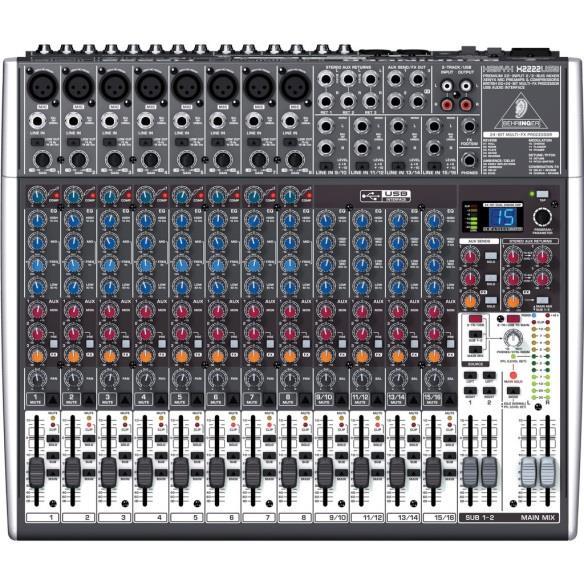

MIX Hlavní digitální mixážní pult: Behringer XENYX X 2222 USB

vstupů: 7 (2xTRS) Počet mikrofonních vstupů XLR: 8 Výbava mono

9 Repro Hlavní pevná isntalace WORK WND 8 4x 500W 2 x na každé straně Efektové pevná instalace WORK WX-18 Subwoofer 2 x 600 W 1 x 600W na každé straně Přenosné (na jevišti) Cerwin Vega ProStax PSX Speaker 2 x 750 W 1 x na každé straně v portálu Odposlechy pevná instalace WORK Studio 40 4 x 20 W 2 x na zadní lávce 1 x v orchestřišti 1 x v šatně pro účinkující MIX Hlavní digitální mixážní pult: Behringer XENYX X 2222 USB Počet kanálů: 22 Počet mono vstupů: 8 (XLR/TRS) Počet stereo vstupů: 7 (2xTRS) Počet mikrofonních vstupů XLR: 8 Výbava mono kanálů: Insert, Low-cut filtr, Gain, Comp, Aux1, Aux2, FX, Pan, Solo, Sub, Main 9

10 Výbava stereo kanálů: Aux1, Aux 2, FX, Bal, Mute, Solo, Sub, Main EQ mono kanálů: 4-pásmový (britský) EQ stereo kanálů (9-16): 4-pásmový (britský) Kompresor pro mono kanály, nastavování jedním potenciometrem Počet Aux sendů: 3 (1x pre, 1x pre/post, 1x post) USB rozhraní (2-in / 2-out), 16-bit / 48kHz Převodníky Sigma Delta 24-bitová DSP efektová jednotka s 16 presety Tap tempo 2 podskupiny s pokročilým routováním 60 mm fadery 12-segmentový LED indikátor úrovně na výstupu Sluchátkový výstup Konektory Hl. stereo výstupu: XLR, TRS Tape In/Out: RCA Phantomové napájení: +48 V (společné zapínání) Frekvenční rozsah: 10 Hz khz (-3dB) Odstup signálu od šumu: 112 db (A) THD+N: 0,004% (A) Přeslechy: 90dB Efekty: Hall Room Plate Gated Reverse Early Reflections Ambience Delay Echo Chorus Flanger Phaser Detune Pitch Shift Delay + Reverb Chorus + Reverb 10

Přenosný/podružný mixážní pult: Mackie MIX5 Počet kanálů: 5 Low-noise komponenty 1x mikrofonní vstup (studio quality) 2pásmový EQ 2x stereo vstup (1/4) RCA vstupy/výstupy pro přehrávání/nahrávání

pásmový grafický stereo EQ s indikátorem zpětné vazby, 2 nezávislé kanály, crossover s výstupem pro subwoofer, HPF/LPF, 19` rack DEXON MBD 932 Diverzitní, UHF, IR zpětný přenos, automatické nalazení

11 Přenosný/podružný mixážní pult: Mackie MIX5 Počet kanálů: 5 Low-noise komponenty 1x mikrofonní vstup (studio quality) 2pásmový EQ 2x stereo vstup (1/4) RCA vstupy/výstupy pro přehrávání/nahrávání Main L/R výstupy Výstup pro sluchátka s vlastním Volume ovladačem Počet mikrofonních vstupů: 1 Počet vstupů: 5 EQ mikrofonních kanálů: 2 pásma Přídavná zařízení BEHRINGER FBQ3102 ULTRAGRAPH PRO, 31 pásmový grafický stereo EQ s indikátorem zpětné vazby, 2 nezávislé kanály, crossover s výstupem pro subwoofer, HPF/LPF, 19` rack DEXON MBD 932 Diverzitní, UHF, IR zpětný přenos, automatické nalazení i spárování, možnost ladění z 100 frekvencí, dosah 100 m, kompresor, expander, šumová brána, squelch, smíchaný i separátní audio výstupy, elektretová vložka. Přijímač a 2 vysílací jednotky za opasek, na které lze vždy připojit náhlavní nebo klopový mikrofon. TECHNICS CD Player SL-PG 440 CD přehrávač Funkce AUTO STOP HP VP 6311 DLP projektor, SVGA (800x600), max. SXGA+ (1400x1050), 1600ANSI Lm, kontrast 2000:1 Další vybavení Přehrávač CD/DVD/MP3 Hyundai, Propojovací kabely, redukce, mikrofonní stojany 5x stativ standard s ramenem černý, 2x reproduktorový stativ 11

12 Schéma rozmístění reproduktorů a přípojných míst 380 Pod podlahou OUT IN IN WORK WND 8 WORK WX-18 ProStax PSX-122 WORK Studio 40 IN OUT 380 přípojné místo mic/line přípojné místo repro přípojné místo V přípojné místo 380 V 12

13 Umístění projektoru a přípojných míst elektricky stahované plátno 300 x 250 cm ovládání z režie přípojné místo V zdroje signálu (video, VGA) ovládání z režie 13

14 TECHNICKÝ PLÁN JEVIŠTĚ 14

15 PLÁN HLEDIŠTĚ 15

16 16
