Q-SPAND MKII. American Audio. Příručka pro rychlé spuštění

Transkript

1 American Audio Q-SPAND MKII Příručka pro rychlé spuštění Feather Fader Q-Start Vstupy: 3x phono, 4x line, 4x univerzální a 3x mikrofon Vyvážené výstupy Korekce pro každý kanál 3 kanalový mixér On/Off Fader Q Start Fader Q Start na kanálech 1 a 2-30dB otočný potenciometry pro výšky, Zone LED display Lehce ovladatelný tlačítka pro dokonalou kontrolu 12V DC BNC konektor pro Dj lampičku 115v/230v volitelný Vyrovnaný XLR Výstup Cue Rozdílný zesílení (gain) pro každý kanál

2 basy a středy na všech kanálech Tlačítko Talkover Indikace úrovně výstupního signálu Vysoký výstup do sluchátek WOW proces Přední panel 1. Microphone EQ section a)výšky Tento otočný potenciometr nastaví úroveň výšek mikrofónu s maximálním signálem +12dB/-30dB. c)basy - Tláčítko nastavující nejnižší možnou výchozí frekvenci mikrofónu s maximálním signálem +12dB/- 30dB. 2. Talkover Tato funkce ztlumí všechny výstupy kromě mikrofonního. Úroveň ztlumení ovládá potenciometr Talkover Level. Je-li přepínač v poloze Auto Mute, funkce Talkover se automaticky zapne, přijme-li mixážní pult mikrofonní signál. V poloze Talk Over se výstupní signál ztlumí a v poloze Off zůstává výstupní signál nezměněn. 3. Mikrofonní konektor Konektor 6,3mm nebo XLR pro zapojení mikrofonu. 4. Přepínač zdroje signálu Přepínači zvolíte typ připojeného zdrojového signálu kanálu. Zapojujete-li gramofon, přepínač nastavte do polohy Phono. 5. Potenciometr úrovně kanálového signálu Ovládá úroveň kanálového signálu. Tyto potenciometry nepoužívejte pro nastavení hlavního výstupního signálu. Úroveň signálu nastavte takto: 1) Potenciometr hlavního výstupního signálu nastavte na hodnotu 8. 2) Kanálový potenciometr nastavte na hodnotu 8. 3) Spusťte zařízení, které je připojeno ke kanálu, jehož úroveň nastavujete. 4) Kanálovým potenciometrem nastavte úroveň singnálu na +4dB. Použijte kanálový indikátor úrovně signálu. 5) Postup opakujte u všech kanálů. 6. Q-Start vypínač Tato funkce pracuje společně s kompatibilním CD přehrávačem American DJ. Pomocí crossfaderu pak můžete ovládat spouštění jednotek připojeného CD přehrávače. Po zapnutí funkce Q-Start se přehrávač nastaví do přednastaveného bodu Cue. 7. Channel EQ section Kanál basového ekvalizéru korekce hloubek. Rozsah (-30 až 15dB) Kanál středového ekvalizéru korekce středů, Rozsah (-30 až 15dB) Kanál výškového ekvalizéru korekce výšek. Rozsah (-30 až 15dB) 8. Úroveň hlasitosti kanálů Led indikátor, který běhá podélně s každým kanálem EQ, měří příchozí signál. Použití těchto signálů vám vizuálně ukáže průměrný výchozí signál +4dB. Potom vám zaručí čistý výchozí signál. 9. Master volume level indikator Dvojitá LED dioda detailně indikuje výchozí hlasitost na pravým a levým kanále. 10. Potenciometr Balance hlavního výstupního signálu Master Potenciometr ovládá poměr hlasitostí levého a pravého kanálu.

3 11. Konektor BNC pro lampičku Tento konektor slouží k zapojení lampičky na husím krku pro osvětlení mixážního pultu. Používejte pouze lampičky American DJ 12. Hlavní vypínač Je-li mixážní pult zapnut, svítí indikátor. 13. Width control Toto tlačítko kontroluje množství výstupu SRS 3D procesu D ST Control Toto tlačítko aktivuje SRS (Sound Retrieval Systém) 3D stereo proces. SRS opět najde nahranou informaci o zvuku a vrátí jí do původního trojrozměrného zvuku. A ve výsledku budete poslouchat zvuk přibližující se zvuku na živo (LIVE). 15. Tru bass control Toto tlačítko aktivuje SRS pravý basový proces. TruBass monitoruje nízkou frekvenci, která právě prochází v poslouchané hudbě a optimalizuje basy tak, aby byly co nejreálnější. 16. Tru bass level Tento knoflík kontroluje výchozí množství TruBass procesu. 17. WOW Control Aktivuje SRS proces vytvořený SRS laboratoří. WOW proces je kombinace 3D Stereo procesu a TruBass procesu. To znamená, že po aktivování tohoto tlačítka by tato kombinace měla být nejoptimálnější a nejrealističtější. 18. AUX 4 vstupní konektor Tento Aux vstup slouží k zapojení Mp3 přehrávače. Vstupní hlasitost je ovládána kanálovým faderem. 19. Konektor sluchátek Slouží k připojení sluchátek. Před zapojením sluchátek nastavte výstupní úroveň sluchátkového výstupu na minimum. 20. Zone level volume control Tlačítko nastavující výstupní úroveň hlasitosti stupně ZONE. 21. Split Cue Tato funkce přehrává PFL signál kanálu do levého a hlavní výstupní signál do pravého sluchátka (nutná stereo sluchátka). 22. Ovládání hlasitosti Master Potenciometr ovládá úroveň hlavního výstupního signálu. Aby nedocházelo ke zkreslení signálu, nepřekračujte úroveň +4dB. 23. Cue level volume control Tento knoflík nastaví výchozí hlasitost sluchátek. 24. Cue mixing control Tato funkce vám dovoluje sledovat Cue level podobně jako úroveň ve vašich sluchátkách. Kanálový Cue level může být sledován jen tehdy, když je funkce Cue zapnuta. 25. Channel volume fader Tyto fadery se používají na kontrolu výstupního signálu. 26. Fader assign switch Pěti-hodnotný přepínač, který přepne kanál CROSSFADERu (28). Když je kanál přepnutý na levou stranu CROSSFADERu, tak kanálová výstupní úroveň je směřována a kontrolována CROSSFADERem. Posouváním CROSSFADERu na levou stranu pošle výstupní hlasitost přepnutého kanálu do MASTER VOLUME LEVEL (22), posouváním na pravo CROSSFADER vypne použití MASTER VOLUME LEVEL. V režimu off nebude mít CROSSFADER žádnou funkci. 27. Cue tlačítka - Tlačítka Cue postupují signál do Monitorovací sekce. Kanálové fadery v tuto chvílí nekontrolují hlasitost posílaného Cue signálu. Červená led dioda nad tímto tlačítkem se rozsvítí, jestliže cue mode je aktivován. Pomocí cue level adjustment knob jde nastavit level cue. Než nasadíte sluchátka, ujistěte se, že cue level je nastaven na minimum. 28. Feather Fader Plus Crossfader Tento potenciometr mísí výstupní signály kanálů 1 a 2. Úroveň výstupního signálu ovládá potenciometr Master Volume. 29. Crossfader curve adjustment Tento otočný knoflík se používá na změnění použití CROSSFADERu. Crossfader funguje v různých režimech normal curve, quick curve nebo v jakékoliv variaci těchto dvou. (Quick curve se hlavně používá pro scratching). 30. Mic 2 - Tento potenciometr ovládá úroveň mikrofonu Mic Mic 1 Tento potenciometr ovládá úroveň mikrofonu Mic 1

4 ZADNÍ PANEL 32. GND Ujistěte se, že jste mixážní pult propojili s uzemněním do jedné nebo do obou zdířek. 33. Konektor mikrofonu 2 Konektor pro zapojení mikrofonu. Přepínač zdrojové signálu přepněte do polohy Mic Konektor mikrofonu 3 Konektor pro zapojení mikrofonu. Přepínač zdrojové signálu přepněte do polohy Mic Kanál line level selector switches - Tyto přepínače slouží k přepnutí na mód kanálů phono /aux vstupů. Při přepnutí se přesvěčte, zda tlačítko je v režimu phono a na přístroji zvolte vstup aux. Nezapomeňte na úplné vypnutí přístroje před tímto úkonem. 36. RCA vstupní konektory Line a Phono, kanál 1 Podle zvoleného typu vstupu (Line/Phono) slouží konektory k zapojení zařízení typu Line nebo Phono. Červené konektory používejte pro pravé kanály a bílé pro levé. Úroveň tohoto výstupu ovládá potenciometr kanálu 1. Tyto konektory nepoužívejte pro zapojení gramofonu. Vstupní konektory Line, kanál 1 Konektory slouží k zapojení zařízení typu Line. Červené konektory používejte pro pravé kanály a bílé pro levé. Úroveň tohoto výstup ovládá potenciometr kanálu 1. Tyto konektory nepoužívejte pro zapojení gramofonu. 37. RCA vstupní konektory Line a Phono, kanál 2 Podle zvoleného typu vstupu (Line/Phono) slouží konektory k zapojení zařízení typu Line nebo Phono. Červené konektory používejte pro pravé kanály a bílé pro levé. Úroveň tohoto výstupu ovládá potenciometr kanálu 2. Tyto konektory nepoužívejte pro zapojení gramofonu. Vstupní konektory Line, kanál 2 Konektory slouží k zapojení zařízení typu Line. Červené konektory používejte pro pravé kanály a bílé pro levé. Úroveň tohoto výstup ovládá potenciometr kanálu 2. Tyto konektory nepoužívejte pro zapojení gramofonu. 38. RCA vstupní konektory Line a Phono, kanál 3 Podle zvoleného typu vstupu (Line/Phono) slouží konektory k zapojení zařízení typu Line nebo Phono. Červené konektory používejte pro pravé kanály a bílé pro levé. Úroveň tohoto výstupu ovládá potenciometr kanálu 3. Tyto konektory nepoužívejte pro zapojení gramofonu. Vstupní konektory Line, kanál 3 Konektory slouží k zapojení zařízení typu Line. Červené konektory používejte pro pravé kanály a bílé pro levé. Úroveň tohoto výstup ovládá potenciometr kanálu 3. Tyto konektory nepoužívejte pro zapojení gramofonu. 39. RCA vstupní konektory Line, kanál 4 Konektory slouží k zapojení zařízení typu Line. Červené konektory používejte pro pravé kanály a bílé pro levé. Úroveň tohoto výstup ovládá potenciometr kanálu 3. Tyto konektory nepoužívejte pro zapojení gramofonu. 40. Rec Out Nízko napěťový nevyvážený výstup určený pro zapojení nahrávacích zařízení. Výstupní úroveň ovládá kanálový potenciometr. Úroveň není ovlivněna potenciometrem hlavní výstupní úrovně Master. 41. Výstup Zone Těmito konektory připojte další sadu reproduktorů nebo např. monitorovací zařízení. Výstupní úroveň těchto konektorů ovládá potenciometr Zone 1 a Zone 2. Tyto konektory jsou nevyvážené a neměly by být používány pro dlouhé vodiče. 42. RCA Master výstup Nevyvážený nízkonapěťový výstup. Tyto konektory používejte pouze pro kratší propojovací kabely. Přednostňe používejte konektory XLR. 43. Player control 1-4 Umožňuje připojit kompatibilní CD přehrávač, také představující funkci Fader Q Start. Můžete tak vytvářet neuvěřitelné efekty podobné skrečování. 44. Trim výstup Tento knoflík nastavuje maximální napětí výstupové úrovně. 45. Vyvážený Master výstup XLR Tyto výstupní konektory použijte, pokud napájíte zesilovač nebo jiné zařízení s vyváženým vstupem anebo, je-li vedení reproduktorů delší než 5m. Přednostně používejte tyto konektory.

5 46. Zásuvka napájecího kabelu Zde zapojte napájecí kabel. Vždy používejte jen předepsaný typ kabelu opatřeným zemnicím kolíkem. 47. Přepínač napájecího napětí Napájecí napětí mixážního pultu je možné volit mezi 120V/50Hz a 220V/50~60Hz. Přepínačem nastavte napětí sítě el. napětí, do které mixážní pult zapojujete.

6 Běžné zapojení mixážního pultu (Vstupy) Na obrázku je běžné zapojení mixážního pultu a připojených zařízení. Pro zapojení mixážního pultu a reproduktorů vždy používejte vyvážené konektory XLR. Vyvážené vstupy a výstupy zajišťují vyšší kvalitu zvuku.

7 Běžné zapojení mixážního pultu (Výstupy) Čištění Prach, kouř a jiné nečistoty znečišťují součásti mixážního pultu. Pravidelným čištěním prodloužíte životnost zařízení. Postup čištění: 1. Používejte běžný čistič na sklo a jemný hadřík pro očištění vnějšího povrchu mixážního pultu. 2. Pro čištění ovládacích prvků používejte speciální čistič ve spreji. 3. Před zapojením a spuštěním mixážního pultu všechny části řádně vysušte. 4. Mixážní pult čistěte pravidelně po 1 až 2 měsících. Výměna crossfaderu Crossfader je uživatelem vyměnitelná součást mixážního pultu a lze jej vyměnit i za chodu mixážního pultu. Používejte výhradně crossfader American Audio Fader Fader Plus. Použitím jiného typu crossfaderu můžete mixážní pult poškodit. Výměna crossfaderu: 1. Mixážní pult vypněte. 2. Uvolněte šrouby crossfaderu. 3. Crossfader vyjměte. 4. Odpojte vodiče crossfaderu. 5. Zapojte nový crossfader. 6. Crossfader upevněte šrouby do tělesa mixážního pultu.

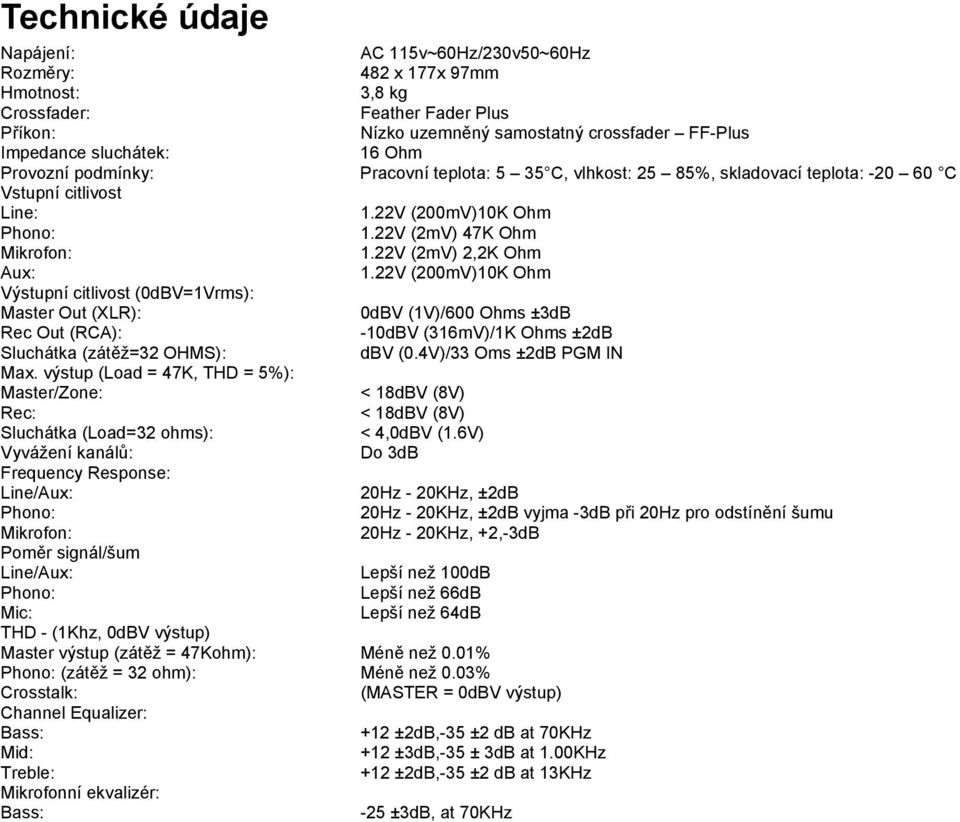

8 Technické údaje Napájení: AC 115v~60Hz/230v50~60Hz Rozměry: 482 x 177x 97mm Hmotnost: 3,8 kg Crossfader: Feather Fader Plus Příkon: Nízko uzemněný samostatný crossfader FF-Plus Impedance sluchátek: 16 Ohm Provozní podmínky: Pracovní teplota: 5 35 C, vlhkost: 25 85%, skladovací teplota: C Vstupní citlivost Line: 1.22V (200mV)10K Ohm Phono: 1.22V (2mV) 47K Ohm Mikrofon: 1.22V (2mV) 2,2K Ohm Aux: 1.22V (200mV)10K Ohm Výstupní citlivost (0dBV=1Vrms): Master Out (XLR): 0dBV (1V)/600 Ohms ±3dB Rec Out (RCA): -10dBV (316mV)/1K Ohms ±2dB Sluchátka (zátěž=32 OHMS): dbv (0.4V)/33 Oms ±2dB PGM IN Max. výstup (Load = 47K, THD = 5%): Master/Zone: < 18dBV (8V) Rec: < 18dBV (8V) Sluchátka (Load=32 ohms): < 4,0dBV (1.6V) Vyvážení kanálů: Do 3dB Frequency Response: Line/Aux: 20Hz - 20KHz, ±2dB Phono: 20Hz - 20KHz, ±2dB vyjma -3dB při 20Hz pro odstínění šumu Mikrofon: 20Hz - 20KHz, +2,-3dB Poměr signál/šum Line/Aux: Lepší než 100dB Phono: Lepší než 66dB Mic: Lepší než 64dB THD - (1Khz, 0dBV výstup) Master výstup (zátěž = 47Kohm): Méně než 0.01% Phono: (zátěž = 32 ohm): Méně než 0.03% Crosstalk: (MASTER = 0dBV výstup) Channel Equalizer: Bass: +12 ±2dB,-35 ±2 db at 70KHz Mid: +12 ±3dB,-35 ± 3dB at 1.00KHz Treble: +12 ±2dB,-35 ±2 db at 13KHz Mikrofonní ekvalizér: Bass: -25 ±3dB, at 70KHz
