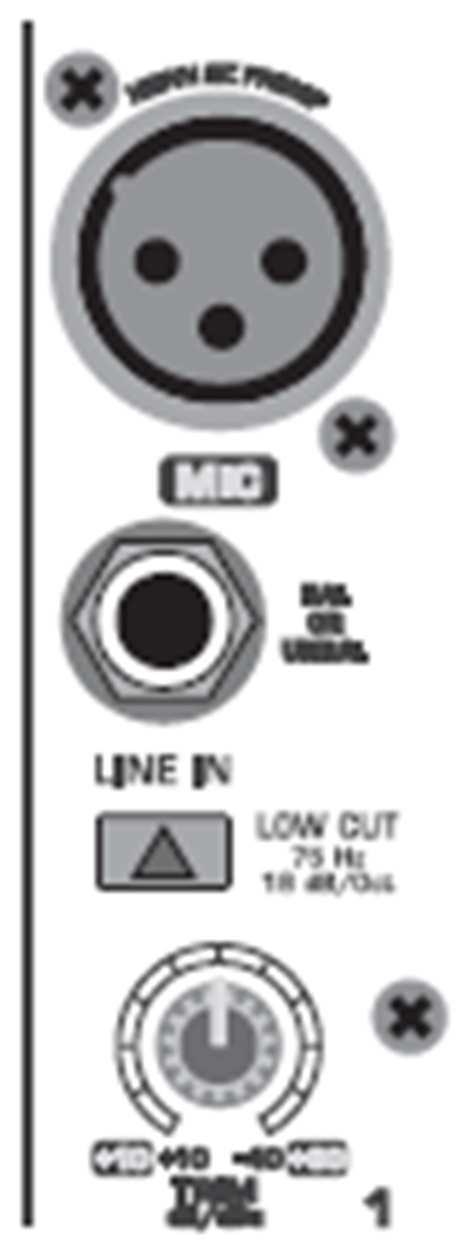

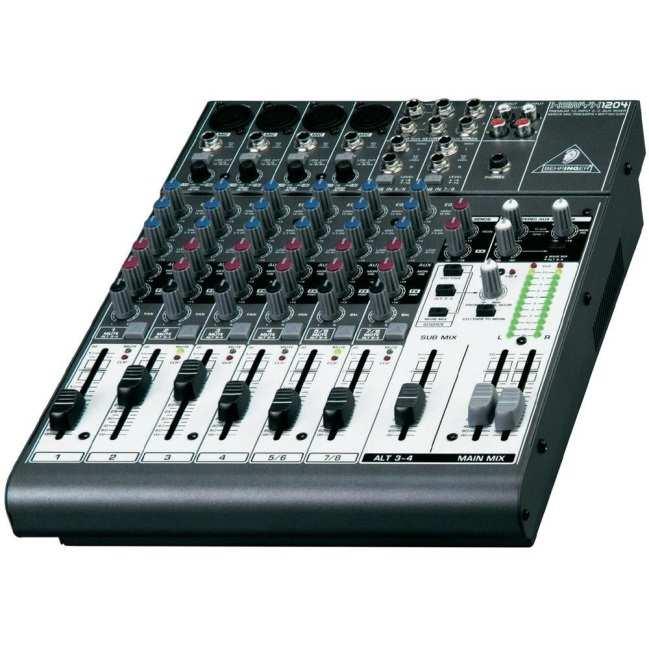

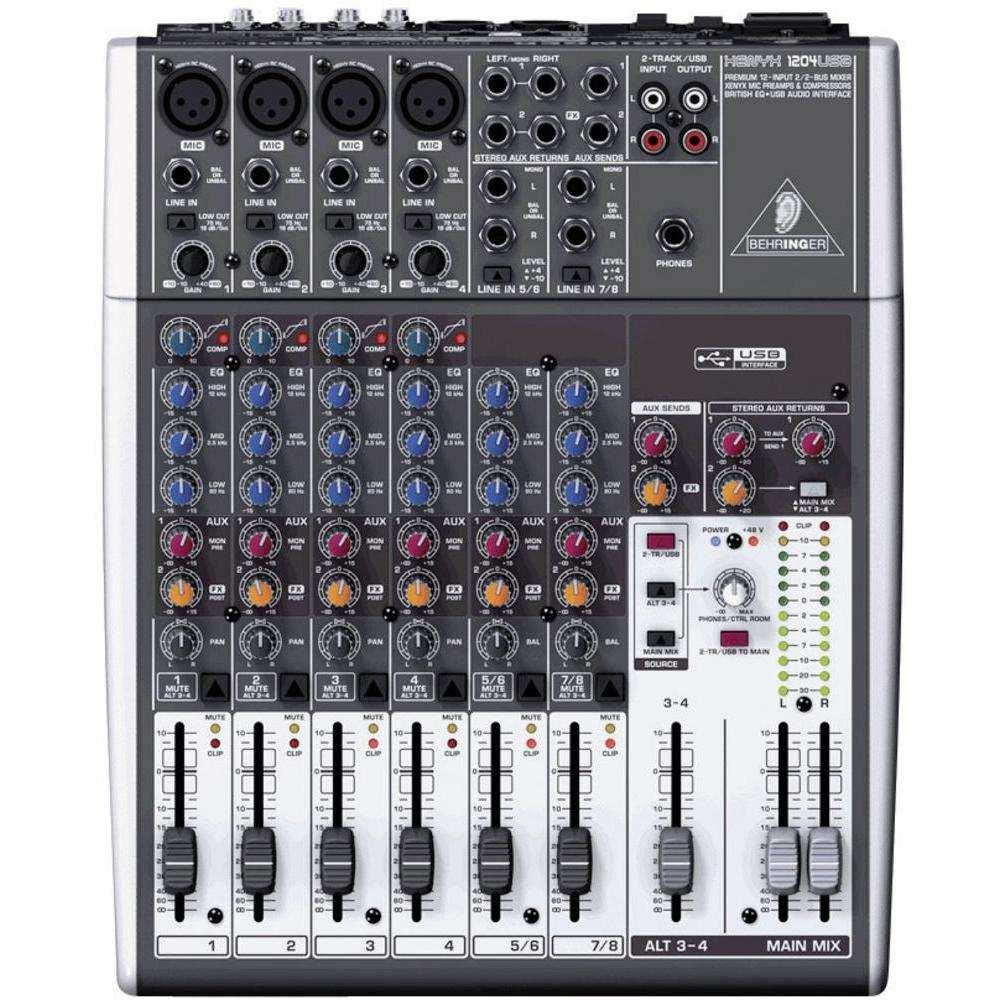

1 Mixážní pult XENYX 1204 USB Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup mixážního pultu Behringer XENYX 1204 USB. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Charakteristika výrobku Série XENYX představuje milník ve vývoji technologie zvukových pultů. S nově vyvinutým mikrofonním předzesilovačem XENYX, včetně volitelného phantomového napájení, vybalancovanými vstupy, jakož i výkonnou sekcí efektů, představují zvukové pulty série XENYX ty nejlépe vybavené mixážní konzole jak pro živé, tak i pro studiové použití. S využitím těch nejmodernějších obvodů dosahuje zvukový pult XENYX nedostižného teplého analogového zvuku. Doplněn o nenovější digitální technologii je to extratřída mezi zvukovými stoly a slučuje v sobě přednosti analogové i digitální technologie. Mikrofonní kanály jsou vybaveny špičkovými mikrofonními předzesilovači XENYX, jejichž kvalita a dynamika je srovnatelná s drahými venkovními předzesilovači. Mají následující vlastnosti: Dynamický rozsah 130dB poskytuje výrazný prostor pro signálové špičky (headroom) Šířka pásma od 10Hz do více než 200kHz,pro krystalově čistý přenos i těch nejjemnějších nuancí Obvody s extrémně nízkým šumem a bez zkreslení zaručují absolutně přirozenou a čistou reprodukci přenosového signálu. Perfektně se hodí ke každému typu mikrofonu až do 60 db zesílení a s +48 V phantomovým napájením. Umožňují Vám plně využívat značně rozšířený dynamický rozsah HD rekordéru 24 bit, 192 khz, přičemž zachovávají optimální kvalitu zvuku. Britský EQ Ekvalizéry, které využívá modelová řada XENYX jsou založeny na obvodech prvotřídních konzol vyrobených v Británii, které jsou známé po celém světě pro jejich neskutečně teplý a muzikální charakter zvuku. Tyto ekvalizéry zaručují mimořádné vlastnosti zvuku i při extrémním nastavení gainu. Jednotka pro zpracování efektů Mixážní pult XENYX má navíc zabudovaný 24 bitový efektor s konvertory A/D a D/A, který Vám poskytuje 16 předvoleb nabízejících prvotřídní efekty reverb, delay a modulační efekty, spolu s velkým množstvím kombinovaných efektů ve vynikající zvukové kvalitě. Mixážní pulty XENYX jsou vybaveny nejmodernějšími spínanými zdroji (SMPS - switched mode power supply). Na rozdíl od konvenčních systémů poskytuje spínaný zdroj optimální napájecí proud bez ohledu na vstupní napětí. Navíc, díky své podstatně vyšší účinnosti spotřebují spínané zdroje méně energie, než je tomu při konvenčním napájení Rozhraní USB/Audio USB rozhraní, kterým je vybaven tento mixážní pult, perfektně zapadá do modelové řady XENYX a slouží jako výkonné nahrávací rozhraní pro PC i MAC. Podporuje digitální přenos signálů až na 4 kanály s max. 48 khz a mimořádně nízkým zpožděním. Po připojení k vstupnímu a k výstupnímu konektoru CD/TAPE přenáší rozhraní stereo mix z konzole přímo na počítač. Nahrávaný i přehrávaný signál z počítače můžete monitorovat současně a můžete tak použít několik nahrávacích částí k vytvoření komplexní vícestopé nahrávky. Obecné vlastnosti mixážního pultu Mixážní pult plní 3 základní funkce: Zpracování signálu: předzesílení, úprava úrovní, míchání efektů, vyrovnávání frekvencí. Rozdělení signálu: shromáždění signálů, které se posílají do venkovních periférií pro zpracování efektů a ke sledování mixáže, distribuce signálů na jednu, nebo na několik záznamových stop, na zesilovač (e), režii a dvoustopé výstupy. Mixáž: nastavení úrovně hlasitosti, rozdělení a poloha jednotlivých signálů v stereofonním poli, kontrola úrovně výsledného mixu vzhledem k jeho přizpůsobení pro záznamová zařízení a zesilovače. Rozhraní mixážních konzol Behringer je optimalizováno k výše uvedeným účelům a umožňuje Vám snadno sledovat cestu signálu.

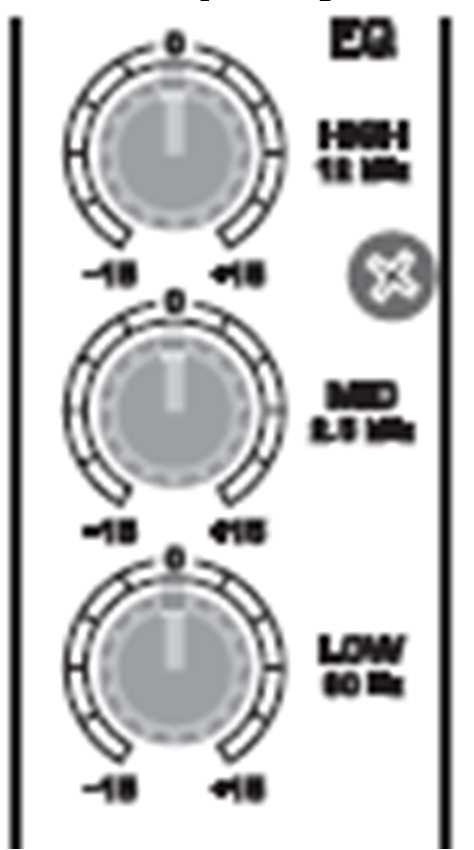

2 Návod k obsluze je zpracován tak, aby Vám poskytl jak přehled ovladačů, tak i podrobné informace o způsobu jejich použití. Abychom Vám usnadnili pochopení spojení jednotlivých ovladačů, srovnali jsme je do skupin podle funkcí. Ilustrace na začátku každé části návodu ukazuje ovladače, které jsou v dané části popisovány. Přiložené blokové schéma nabízí přehled připojení mezi vstupy a výstupy, stejně jako přehled souvisejících přepínačů a ovladačů. Prozatím zkuste pouze sledovat cestu signálu ze vstupu mikrofonu na konektor zpracování efektů. Nenechejte se odradit obrovským rozsahem možností, je to snazší, než si myslíte. Pokud se zároveň podíváte na přehled ovladačů, budete schopni se s mixážním pultem rychle seznámit a brzy využijete většinu jeho rozmanitých možností. Uvedení do provozu Zajistěte, aby měl přístroj dostatečné odvětrávání a přísun vzduchu, nepokládejte mixážní pult na zařízení, která vyzařují teplo, jako např. na radiátory, nebo na zesilovače. Zabráníte tak možnému přehřátí přístroje. Mixážní pult se připojuje k elektrické síti napájecím kabelem, který je součástí dodávky. Přístroj splňuje požadované bezpečnostní standardy. Vadné pojistky se smí vyměnit pouze za pojistky stejného typu a jmenovitého proudu. Zabezpečte, aby instalaci a obsluhu mixážního pultu prováděla kvalifikovaná osoba. Během instalace a provozu musí mít uživatel dostatečný elektrický kontakt se zemí, protože v opačném případě můžou elektrostatické výboje ovlivňovat provoz přístroje. Ovládací prvky a konektory Tato část popisuje různé ovládací prvky vašeho nového mixážního pultu a detailně vysvětluje všechny ovladače, přepínače a přípojky. Monofonní kanály Mikrofonní a LINE vstupy MIC Každý monofonní vstupní kanál vám nabízí symetrický mikrofonní vstup, přes XLR zásuvku a je vybaven přepínatelným phantomovým napájením pro kondenzační mikrofony. Předzesilovače XENYX Vám umožňují nezkreslené zesílení bez šumu, které je typické pro drahé outboardové předzesilovače. Obr. 2.1: Konektory a ovladače vstupů mic/line Předtím, než aktivujete phantomové napájení ztlumte svůj přehrávací systém, abyste zabránili přesměrování hluku, který vzniká při zapnutí, na reproduktory. Přečtěte si také pokyny, které jsou uvedeny níže v části Napájení, phantomové napájení a pojistka. LINE-IN: Každý monofonní vstup umožňuje také symetrický LINE vstup pomocí 6,3 mm konektoru. Na tyto vstupy lze také připojit asymetrická zařízení (mono konektory). Mějte prosím na paměti, že ve stejnou dobu můžete vždy použít pouze jedno z připojení - buď mikrofon, nebo vstup kanálu LINE. Nikdy ne obě současně! Filtr nízkých frekvencí Monofonní kanály mixážního pultu jsou navíc vybaveny filtrem nízkých frekvencí, který je určen k eliminování nechtěných složek nízkofrekvenčních signálů (sklon křivky filtru 18 db/oct., 80 Hz). TRIM Pomocí ovladače TRIM nastavíte vstupní zesílení. Kdykoli připojujete, nebo odpojujete zdroj signálu k jednomu z těchto vstupů, měl by být tento ovladač v poloze úplně vlevo (proti směru hodinových ručiček). Ekvalizér Všechny monofonní vstupní kanály disponují 3 pásmovým ekvalizérem. Všechna pásma dovolují zvýšení / snížení až o 15 db. Ve středové poloze je ekvalizér nečinný. Obvody britských ekvalizérů jsou založeny na technologii, která se používá v nejznámějších a nejmodernějších mixážních pultech a která poskytuje teplý zvuk Obr. 2.2: Ekvalizér bez nechtěných bočních efektů. Výsledkem jsou extrémně muzikální ekvalizéry, vstupních kanálů které na rozdíl od jednoduchých ekvalizérů, nezpůsobují žádné vedlejší efekty, jako fázový posun, nebo omezení pásma, a to ani při maximálním nastavení gainu ± 15 db. Horní (HI) a dolní (LO) pásma jsou formátové filtry, které zvyšují, nebo snižují všechny frekvence, které jsou pod, nebo nad mezní úrovní frekvence. Mezní frekvence vrchního a spodního pásma jsou 12 khz, resp. 80 Hz. Střední pásmo je nakonfigurováno jako vrcholový filtr s centrální frekvencí 2,5 khz. Aux sendy AUX SENDY přebírají signály přes ovladač z jednoho, nebo vícero kanálů a shromažďují je na tzv. sběrnici, odkud je signál vysílán na konektor AUX SEND (pro monitorovací účely: MONO OUT) a poté se nasměrují např. na aktivní monitorovací reproduktor, nebo na externí efektor. Z externího zařízení pro zpracování efektů se signál může vrátit zpět na mixážní pult přes konektory AUX RETURN. Jak název dává tušit, FX sendy mixážních pultů XENYX jsou určeny k řízení externích zařízení pro zpracování efektů a jsou umístěny za tahový potenciál, v post-fader pozici. Znamená to, že mix suchého signálu a efektu zůstává na úrovni, kterou určuje AUX SEND, nezávisle od nastavení prolínače kanálu (faderu). Kdyby tomu tak nebylo, signál efektů kanálu by zůstal slyšitelný, i když je fader stažen na nulu. Oba AUX SENDY jsou MONO, vznikají za ekvalizérem a nabízí gain až +15 db. Pokud stisknete přepínač MUTE/ALT 3 4, aux send 1, který je nastaven, jako post-fader se ztlumí. Nicméně se tím neovlivní aux send 2 modelu 1204FX. AUX 1 (MON) Přepínač aux 1 na modelu 1204FX můžete také přepnout na pre-fader a bude tak zvláště vhodný k nastavení monitorovacích mixů. Na modelu 1204 je první aux send označen jako MON a je trvale přepnut na pozici pre-fader. PRE Když se stiskne přepínač PRE, aux send 1 bude v roli pre-faderu. Obr. 2.3: Ovladače AUX SEND na panelu kanálu AUX 2 (FX) AUX SEND, který je označen jako FX, je určen pro odesílání signálu přímo na externí zařízení pro zpracování efektů a je tedy nastaven jako post-fader. Na modelu 1204FX se FX send směruje přímo na vestavěný procesor efektů. Pokud používáte zabudovaný procesor efektů, dávejte pozor, aby v STEREO AUX RETURN 2 nebylo nic zapojeno. 1204FX: K aux send 2 můžete připojit také externí procesor efektů, ale ztlumí se tím zabudovaný modul efektoru.

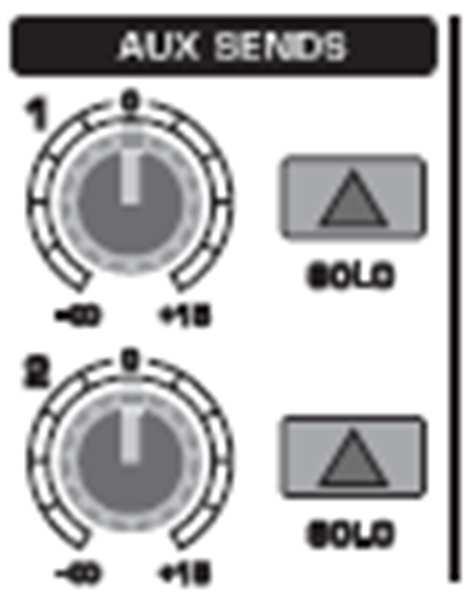

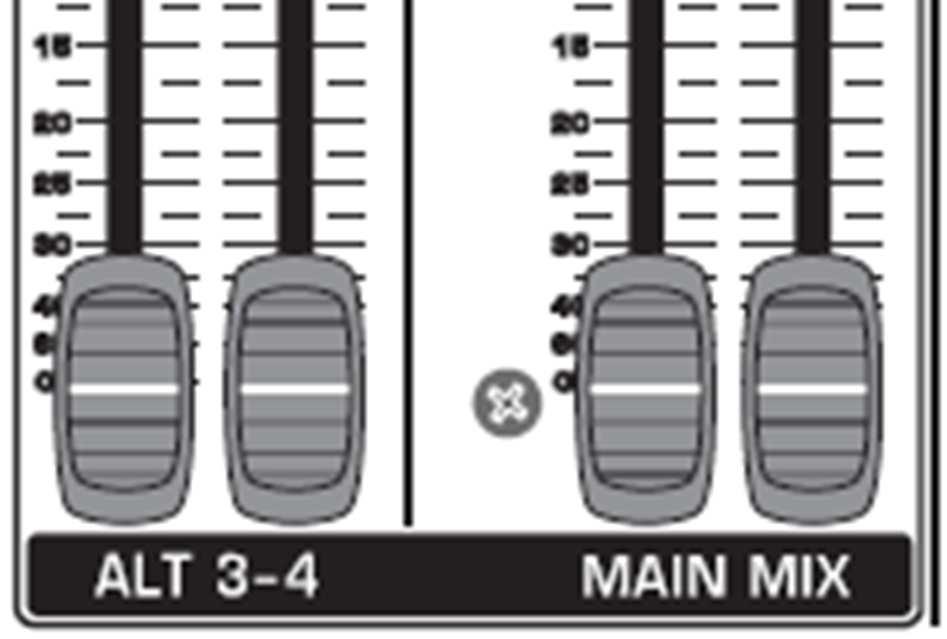

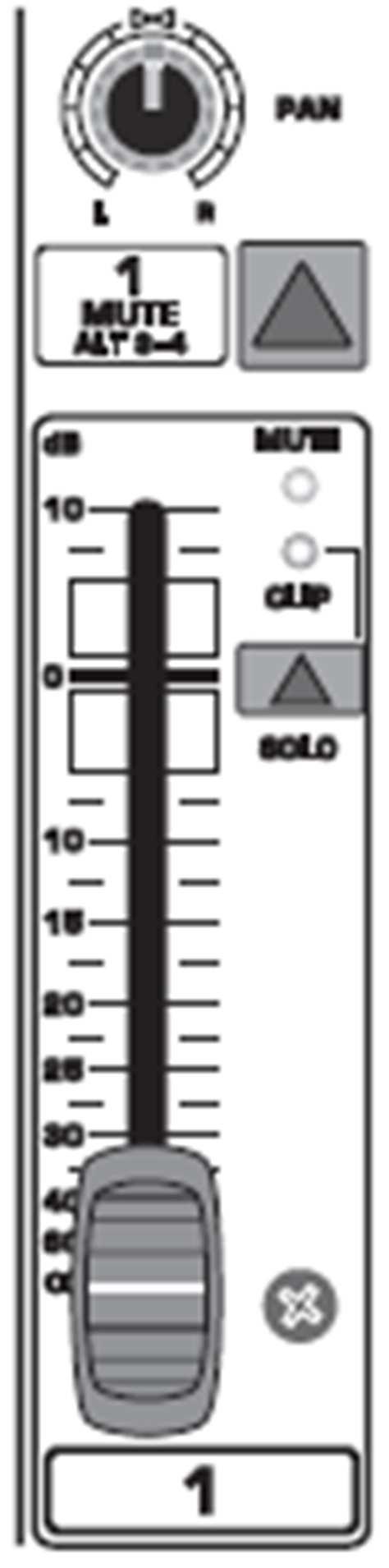

3 Směrovací přepínače, SOLO a prolínač kanálů PAN Ovladač PAN určuje polohu směrování signálu ve stereofonním spektru. Pro tento ovladač je charakteristický stálý výkon, co znamená, že signál se stále udržuje na konstantní úrovni, bez ohledu na jeho polohu v stereofonním panoramatu. MUTE/ALT 3-4 Tlačítko MUTE/ALT 3-4 používáte pro přesun kanálu ze sběrnice main mixu na sběrnici Alt 3 4. Kanál se tak ztlumí z main mixu. LED MUTE LED kontrolka MUTE naznačuje, že příslušný kanál je odveden na vedlejší sběrnici (ALT 3 4). LED CLIP LED kontrolka CLIP se rozsvítí, když se vstupní signál dostane příliš vysoko. V takovém případě zeslabte TRIM a v případě potřeby zkontrolujte nastavení kanálu ekvalizéru. SOLO Přepínač SOLO (jen model 1204FX) se používá pro směrování signálu kanálu na sólo sběrnici, nebo na sběrnici PFL (Pre Fader Listen). Umožňuje Vám to monitorovat signál kanálu, aniž by se ovlivňoval výstupní signál mainu. Signál, který slyšíte, se vezme buď před ovladačem PAN (PFL, mono), nebo za ním a za faderem kanálu (Solo, stereo). Podrobněji k ovladači pan a k prolínači kanálu viz níže Měření úrovní a monitorování. Prolínačem kanálu se určuje úroveň signálu v main mixu (nebo ve vedlejším mixu). Stereofonní kanály Vstupy kanálů Každý stereofonní kanál má dva vyvážené vstupy LINE na 6,3 mm konektorech pro levý a pravý kanál. Pokud se používá pouze konektor označený jako L (levý), kanál se používá jako monofonní. Stereo kanály jsou určeny pro obvyklé signály na linkové úrovni. Oba vstupy lze také použít pro asymetrické konektory. LEVEL Pro vyrovnání úrovní stereo vstupů má mixpult přepínač LEVEL, kterým se volí úroveň mezi +4 dbu a -10 dbv. Na úrovni -10 dbv (úroveň domácího nahrávání) je vstup citlivější než na úrovni +4 dbu (studiová úroveň). Obr. 2.4 Ovladače směrování a panorama Ekvalizér stereo kanálů Ekvalizér stereo kanálů je samozřejmě stereofonní. Charakteristika filtru a přechodových frekvencí je stejná, jako u monofonních kanálů. Když potřebujete opravit frekvenci stereo signálu, je stereofonní ekvalizér mnohem výhodnější než dva monofonní ekvalizéry. Při práci s dvěma oddělenými ekvalizéry obvykle vzniká nechtěný nesoulad mezi nastavením levého a pravého kanálu. AUX sendy stereo kanálů AUX sendy stereo kanálů fungují v zásadě stejně, jako v případě monofonních kanálů. Protože cesty na AUX sendech jsou vždy monofonní, dochází k tomu, že předtím než signál stereo kanálu dorazí na aux sběrnici, nejdříve se sjednocuje jako monofonní. Obr. 2.5: Vstupy stereo kanálů a přepínač LEVEL Přepínač směrování, fader kanálu a solo BAL Ovladač BAL(ance) má podobnou funkci jako ovladač PAN u mono kanálů. Ovladačem BALANCE se určují relativní úrovně (vyvážení) levých a pravých vstupních signálů, předtím, než jsou oba signály nasměrovány na sběrnici main stereo mixu (nebo sudé/liché podskupiny). Zbývající ovládací prvky stereo kanálů fungují stejně, jako v případě monofonních kanálů (tlačítko MUTE, dioda MUTE, dioda CLIP, přepínače SOLO, SUB a MAIN a fader kanálu). Panel konektorů a hlavní sekce Zatímco doposavad bylo užitečné sledovat tok signálu seshora dolů, abychom pochopili ovládací panel kanálu, nyní se podíváme na mixážní pult zleva doprava. Signály se sbírají takříkajíc z jednoho bodu na každém z panelů kanálu a poté se spolu přesouvají do hlavní sekce. Když se na příslušném kanálu zapne ovladač AUX 1, signál kanálu se směruje na sběrnici 1. AUX SEND 1 (MON) Ovladač AUX SEND 1 MON funguje jako master ovladač aux send 1 a určuje úroveň souhrnného kanálu. U modelu 1204FX se ovladač MON označuje jako AUX SEND 1. AUX SEND 2 (FX) Obdobně ovladač FX (AUX SEND 2) určuje úroveň pro aux send 2. SOLO Přepínač SOLO můžete použít pro oddělené sledování aux sendů přes výstupy CONTROL ROOM/PHONES a zkontrolovat je pomocí měřičů úrovně. Pokud chcete monitorovat signál jen jedné AUX sběrnice, nesmí se stisknout žádný z jiných SOLO přepínačů a přepínač MODE musí být v poloze SOLO (ale nestisknutý). Zdířky AUX SEND 1 a 2 AUX SEND 1 Pokud používáte aux send 1 v pozici před faderem, obvykle připojujete konektor AUX SEND 1 k monitorům přes výkonový zesilovač (nebo aktivní monitorovací systém). Pokud ho používáte v pozici za faderem, postupujte podle popisu pro aux send 2 (viz níže). Obr. 2.7: AUX AUX SEND 2 SEND přípojky Z přípojky AUX SEND vystupuje signál, který přišel z jednotlivých kanálů pomocí FX ovladače. Pro zpracování master signálu na FX sběrnici ho můžete propojit se vstupem externího efektoru. Pokud je vytvořen mix efektů, může se zpracovaný signál přesměrovat z výstupů efektoru nazpět na konektory STERO AUX RETURN. Zdířky STEREO AUX RETURN STEREO AUX RETURN 1 Konektory AUX RETURN 1 se obvykle používají pro návrat mixu efektů, který se generuje za pomoci FX SEND. Připojuje se zde výstupní signál z externího zařízení pro zpracování efektů. Pokud se používá pouze levý konektor, tak AUX RETURN 1 funguje automaticky jako monofonní. Tyto konektory můžete používat také, jako dodatečné linkové vstupy. Obr. 2.6: Ovladače AUX SEND v hlavní sekci Obr. 2. 8: Konektory AUX RETURN

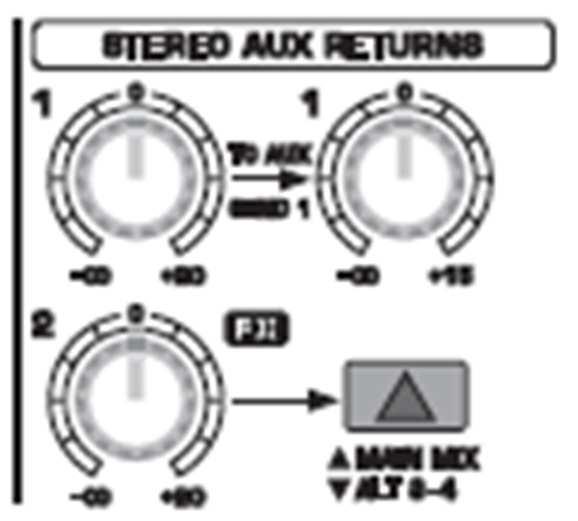

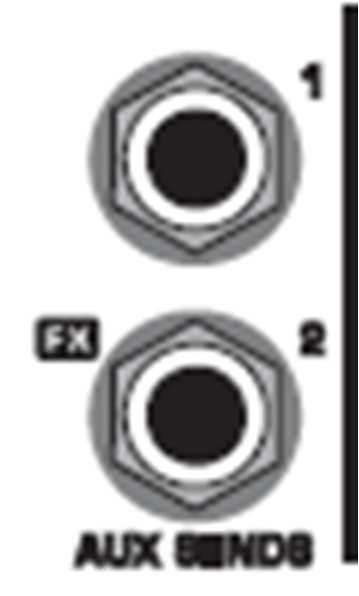

4 STEREO AUX RETURN 2 Konektory AUX RETURN 2 se používají úplně stejným způsobem, jako konektory AUX RETURN 1. Pokud tyto konektory již fungují jako dodatečné vstupy, můžete vést signál efektů zpět na mixážní pult přes jiný stereo kanál, co Vám přináší tu výhodu, že ekvalizér kanálu lze použít pro úpravu frekvenční odezvy při návratu signálu efektu. V takovém případě by se měl FX ovladač, který se používá pro návrat efektů otočit úplně doleva, proti směru hodinových ručiček, protože jinak se mohou vyskytnout problémy se zpětnou vazbou. Pokud chcete použít interní modul efektoru, neměl by se do zdířky STEREO AUX RETURN 2 zapojovat žádný konektor. Ovladače stereo aux return STEREO AUX RETURN 1 Ovladač STEREO AUX RETURN 1 určuje, úroveň tohoto signálu v main mixu. Pokud se STEREO AUX RETURN 1 používá pro návrat efektů, určí se tak úroveň efektů při mixu se suchým signálem kanálu. Při takovémto způsobu použití by měl být efektor nastaven 100% efekt. STEREO AUX RETURN MON Ovladač STEREO AUX RETURN MON má zvláštní funkci: používá se pro přidání efektu do monitorovaného mixu. Příklad: Monitorovaný mix s efektem V tomto případě by měl být efektor nastaven následujícím způsobem: AUX SEND 2 by měl být připojen ke vstupu L/Mono na efektoru, jehož výstupy by měly být připojeny zpět ke konektorům STEREO AUX RETURN 1. Výstup AUX SEND 1 připojte k zesilovači monitorovacího systému. Celková hlasitost monitorovaného mixu se určuje master ovladačem AUX SEND 1. Pomocí ovladače STERO AUX RETURN MON se nyní může signál efektu nasměrovat do monitorovaného mixu. Pro vytvoření čtyř studiových sluchátkových stereo mixů (nebo osmi mixů - HA8000) můžete použít distribuční sluchátkový zesilovač BEHRINGER POWERPLAY PRO HA4700/HA8000. STEREO AUX RETURN 2 (FX) Ovladačem STEREO AUX RETURN 2 se určuje úroveň signálů, které přicházejí na konektory AUX RETURN 2 a směrují do main mixu. MAIN MIX/ALT 3-4 Přepínačem MAIN MIX/ALT 3 4 se přepíná směrování signálů připojených na STEREO AUX RETIRN 2 buď do main mixu (přepínač se nestiskne), nebo do vedlejšího mixu (Alt 3 4 se zamáčkne). CD/TAPE INPUT RCA konektory CD/TAPE INPUT slouží pro připojení dvoustopých rekordérů (např. DAT rekordéru), nebo také CD přehrávače. Lze je použít také jako standardní linkový stereo vstup, na který je možné připojit výstup druhého zařízení XENIX, nebo BEHRINGER ULTRALINK PRO MX882. Pokud zde připojíte Hi-Fi zesilovač s přepínačem pro výběr zdroje, můžete snadno přepínat další zdroje (např. kazetový nahrávač, MD přehrávač, zvuková karta apod.). Obr. 2. 9: Ovladače stereo aux return Obr. 2.10: Konektory 2 stop na CD/TAPE OUTPUT Tyto konektory nesou signál main mixu (asymetrický), včetně mixu efektů. Výstup CD/TAPE OUTPUT propojte se vstupy na nahrávacím zařízení. Pokud chcete využívat mixér výhradně pro nahrávání, můžete jako alternativu použít také výstupy MAIN OUT. Pokud za dvoustopý výstup připojíte kompresor, nebo šumovou bránu, tak fader main mixu nebude zřejmě schopen vytvořit dostatečně silný efekt fade out. Měření úrovně a monitorování CD/TAPE Přepínačem CD/TAPE se nasměruje signál z konektorů TAPE IN na měřič úrovně, na výstupy CONTROL ROOM OUT a na přípojku sluchátek. Je to jednoduchý způsob, jak kontrolovat nahrávané signály přes monitorovací reproduktory nebo přes sluchátka. ALT 3-4 Podobně se s cílem monitorování směruje stejnou cestou signál ze sběrnice Alt 3 4 pomocí přepínače ALT 3 4. MAIN MIX Ovladačem MAIN MIX se odesílá signál na výše uvedené výstupy a na měřič úrovně. Obr. 2.11: Sekce režie a sluchátek, měření úrovně PHOENES/CTRL ROOM Pomocí tohoto ovladače se upravuje výstupní úroveň na výstupu CONTROL ROOM OUT a hlasitost sluchátek. CD/TAPE TO MAIN Když se zmáčkne tlačítko CD/TAPE TO MAIN, dvoustopý vstup se přesměruje na main mix a slouží jako další vstup pro přehrávač. Můžete zde připojit také MIDI nástroje nebo jiné signály, které nevyžadují žádné další zpracování. Přepínač zároveň deaktivuje propojení main mixu a výstupu přehrávače. POWER Modrý LED indikátor, který signalizuje, že mixážní pult je připojen k síti a je připraven k provozu. +48 V Červený LED indikátor +48V se rozsvítí, pokud je zapnuto phantomové napájení. Phantomové napájení je nezbytné v případě kondenzátorových mikrofonů. Pokud je zapnuto phantomové napájení, nepřipojujte (ani neodpojujte) prosím k mixážnímu pultu mikrofony. Mikrofony zapojujte předtím, než zapnete napájení. Kromě toho by se měly ještě předtím, než zapnete phantomové napájení, ztlumit monitorovací /PA reproduktory. Po zapnutí počkejte asi 1 minutu, aby se systém mohl stabilizovat. MĚŘENÍ ÚROVNĚ Vysoce přesný ukazatel úrovně vám nabízí přesný přehled o vhodné síle indikovaného signálu. NASTAVENÍ ÚROVNĚ: Při nahrávání na digitální nahrávače by úroveň špiček na rekordéru neměla přesahovat 0 db. Je to proto, že zatímco analogové nahrávací přístroje můžou být do určité míry přetíženy, nepatrné překročení úrovně u digitálních nahrávačů může vytvářet nepříjemné digitální zkreslení. Při nahrávání na analogový přístroj by měl jeho měřič VU dosahovat přibližně úrovně +3 db nízkofrekvenčních signálů (např. u šlapacího bubnu). Kvůli své setrvačnosti mají VU měřiče tendenci zobrazovat úroveň signálu při frekvenci nad 1 khz příliš nízko. Proto by se například hajtka u bicích měla pohybovat jen do -10 db a malý buben na úrovni do přibližně 0 db. Měřiče špiček na mixážním pultu XENYX ukazují virtuální úroveň, bez ohledu na frekvenci. Pro signály všech typů se doporučuje nahrávací úroveň 0 db.

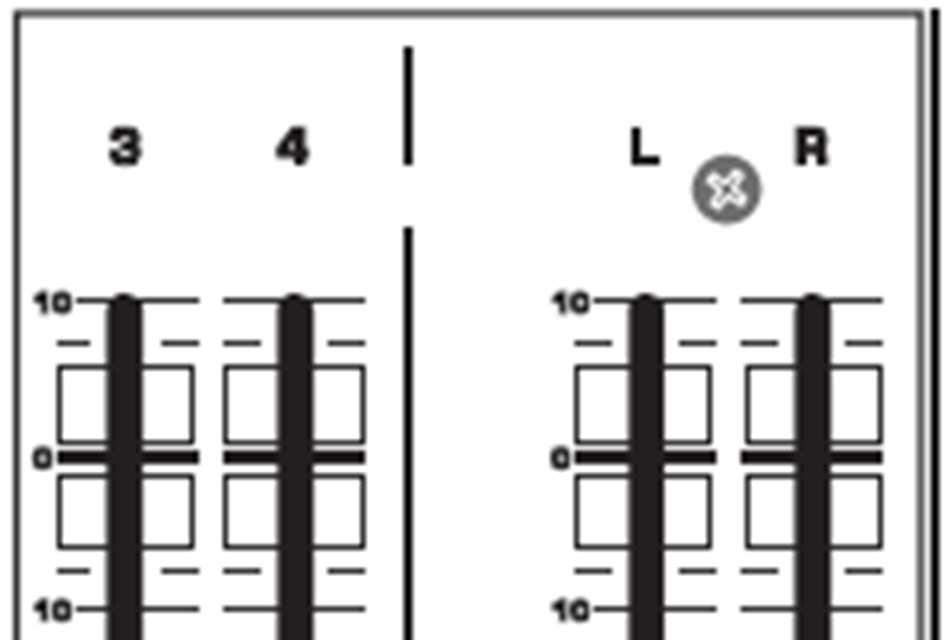

5 MODE (jen model 1204FX) Přepínačem MODE se určuje, jestli bude přepínač kanálu SOLO fungovat jako PFL (poslech pre-fader), nebo jako sólo. PFL (nastavení úrovně) Pro aktivaci funkce PFL stiskněte tlačítko MODE. Funkce PFL by se zpravidla měla používat pro nastavení úrovně (GAIN). Signál se bere z pozice před faderem a přiřazuje se k sběrnici mono PFL. V režimu PFL je aktivní jen levá strana měřiče špiček. Na měřiči VU by se měl PFL kanál pohybovat na značce 0 db. SOLO Když se tlačítko MODE nestiskne, aktivuje se sběrnice stereo sólo. Jedná se o obvyklou metodu poslechu jednotlivého signálu, nebo skupiny signálu. Jakmile se stiskne tlačítko solo, všechny kanály, které nejsou zvoleny jako solo, se na monitorování (v režii a v sluchátkách) ztlumí. Pozice kanálu v stereofonním spektru se nemění. Sběrnice solo nese výstupní signály ovladačů PAN, aux sendů a stereofonních linkových vstupů. Je pravidlem, že sběrnice solo je v pozici za faderem. Ovladač PAN v sekci kanálů nabízí konstantní nastavení výkonu. Znamená to, že signál je vždy na stejné úrovni bez ohledu na polohu v stereo panoramatu. Pokud se ovladač PAN posune úplně doleva, nebo doprava, úroveň na příslušném kanálu se zvýší o 4 db. Zajistí se tím, že když je nastaven uprostřed stereofonního spektra, hlasitost audio signálu se nezvyšuje. Z tohoto důvodu se při aktivní funkci sóla audio signály z kanálů, na kterých jsou ovladače PAN posunuty úplně doleva nebo doprava, prezentují slabším zvukem, než ve funkci PFL. Sólo signály se zpravidla monitorují přes konektor control room a sluchátka a zobrazují se na měřičích úrovní. Pokud se stiskne ovladač solo, zablokují se na výstupech režie, konektoru sluchátek a na měřiči úrovně signály ze vstupu TAPE IN, ALT 3 4 a z main mixu. MAIN SOLO (jen model 1204FX) LED kontrolka MAIN SOLO se rozsvítí, jakmile se stiskne sólo tlačítko kanálu nebo aux sendu. Tlačítko MODE se musí nastavit na SOLO. PFL (jen model 1204FX) LED kontrolka PFL indikuje, že měřič špiček je nastaven na režim PFL. PHONES K této zdířce můžete připojit stero konektor sluchátek 6,3 mm. Signál, který směruje na sluchátka, je stejný jako signál, který jde na výstup režie. Fader Alt 3 4 a main mixu Tyto velmi kvalitní prolínače použijete ke kontrole výstupní úrovně podskupiny Alt 3-4 a main mixu. Obr. 2.12: Konektor PHONES ALT 3 4 OUTPUTS Tyto výstupy jsou asymetrické a nesou signály těch kanálů, které jsou přepínačem MUTE přiřazeny této skupině. Tímto způsobem můžete například nasměrovat podskupinu na druhou konzoli, nebo výstup použít jako nahrávací výstup paralelně s výstupy main. Můžete tak nahrávat současně 4 stopy. Takříkajíc třešničkou na dortu je možnost připojit k těmto 4 výstupům kabely Y a získat tak možnost připojení 8 stopého rekordéru, takže budete mít 2 x 4 stopy (např. kanál 1 na stopu 1 a na stopu 2, atd.). Na prvním kanálu pak můžete nahrávat stopy 1. 3, 5 a 7, na druhém stopy 2, 4, 6 a 8. CONTROL ROOM OUTPUTS Tyto výstupy se normálně připojují k monitorovacímu systému v režijní místnosti a nesou stereo mix, nebo podle výběru sólo signály. Napájení, phantomové napájení a pojistka Držák pojistky a zásuvka napájení Mixážní pult se připojuje ke zdroji proudu pomocí přiloženého napájecího kabelu, který splňuje všechny požadované bezpečnostní normy. Špatnou pojistku musíte vždy vyměnit pouze za novou pojistku stejného typu a stanoveného zatížení. Kabel, kterým je přístroj připojen k napájení má IEC vidlici a je součástí dodávky. POWER Tlačítkem POWER zapínáte mixážní pult. Obr. 2.15: Napájení a pojistka Vypínačem POWER se neodpojuje jednotka od proudu úplně. Pokud přístroj delší dobu nepoužíváte, vytáhněte zástrčku napájecího kabelu ze síťové zásuvky. PHANTOM Tlačítkem PHANTOM aktivujete phantomové napájení vstupů XLR mikrofonu, které je potřebné pro provoz kondenzátorových mikrofonů. Když je phantomové napájení zapnuto, rozsvítí se červená LED kontrolka +48 V. Dynamické mikrofony je možné zpravidla používat i když je zapnuto phantomové napájení ovšem za předpokladu, že jsou zapojeny v symetrické konfiguraci. V případě pochybností kontaktujte výrobce mikrofonu. Mikrofony zapojujte předtím, než zapnete phantomové napájení. Nepřipojujte prosím mikrofony k mixážnímu pultu (nebo na stagebox), pokud je zapnuto phantomové napájení. Kromě toho předtím, než zapnete phantomové napájení, byste měli ztlumit monitorovací / PA reproduktory. Po zapnutí počkejte asi 1 minutu, aby se systém mohl stabilizovat. Pokud chcete používat phantomové napájení, nesmí se nikdy používat asymetrické XLR konektory (se zapojeným pinem 1 a 3) na vstupních přípojkách MIC. Zadní panel 1204FX a 1204 Výstupy main mixu, Alt 3-4 a režie Obr. 2.14: Výstupy main mix, Alt 3 4 a výstupy control room Obr. 2.13: Fader ALT 3-4 a main mixu MAIN OUTPUTS Výstupy MAIN nesou signál MAIN MIX a jsou na symetrických XLR konektorech s nominální úrovní +4 dbu. Procesor digitálních efektů 24 BITOVÝ MULTIPROCESOR EFEKTŮ Zde najdete seznam všech přednastavení uložených v procesoru efektů. Zabudovaný efektor poskytuje vysoce kvalitní standardní efekty, jako jsou dozvuk, chorus, flanger, delay a různé kombinace efektů. Instalovaný modul efektoru má tu výhodu, že nevyžaduje žádné zapojení. Eliminuje se tím hned na začátku vytváření zemnících smyček, nebo nevyrovnaných úrovní signálu, což velmi zjednodušuje obsluhu. Přednastavené efekty jsou určeny pro přidání k původnímu, nemodifikovanému signálu. Signál kanálu (původní) a signál efektu mixujete pohybem ovladače FX TO MAIN. Platí to i pro mix signálů efektů s monitorovacím mixem. Obr. 3.1: Modul digitálních efektů (jen 1204FX)

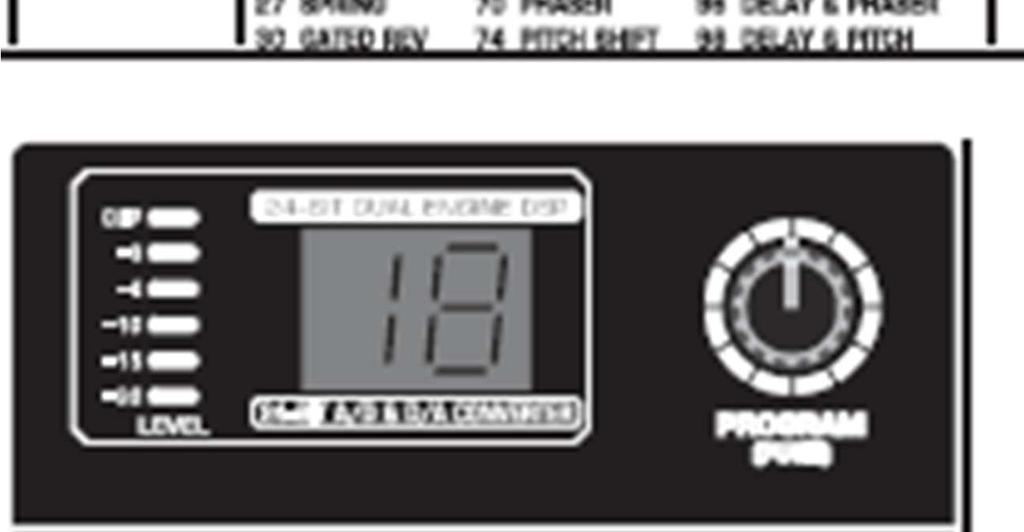

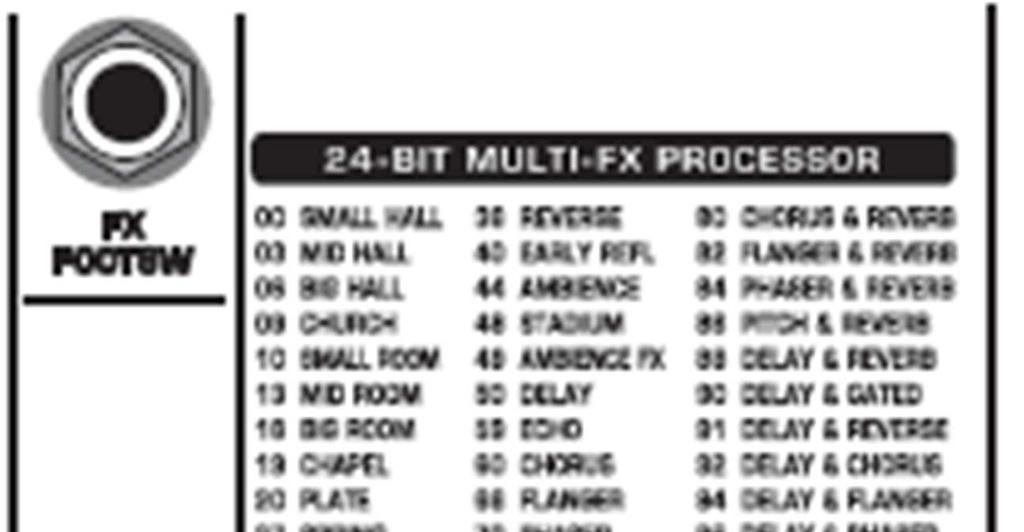

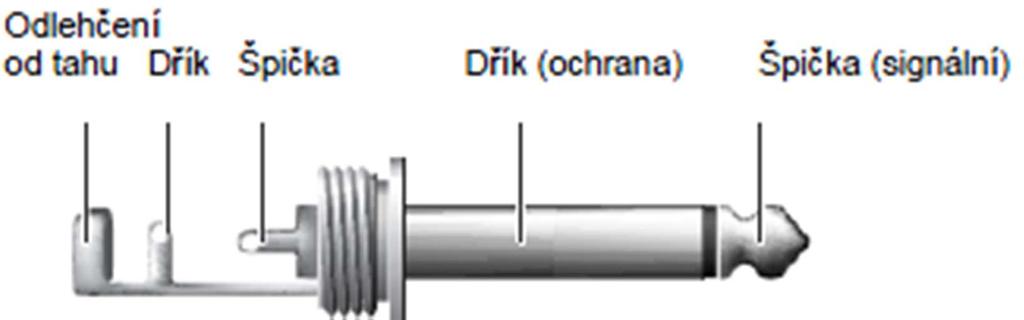

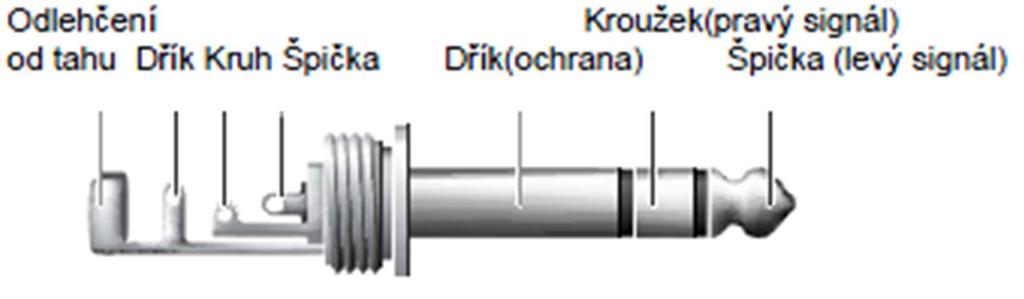

6 Hlavní rozdíl je v tom, že poměr mixu se upravuje ovladačem FX TO MON. U obou způsobů použití platí, že signál se musí do efektoru posílat ovladačem FX na panelu kanálu. Způsob správného připojení nožního spínače znázorňuje níže uvedený obrázek. LEVEL Diodový měřič úrovně na modulu efektoru by měl ukazovat dostatečně vysokou úroveň. Dejte pozor, abyste se přesvědčili, že dioda se rozsvěcuje pouze ve špičkové úrovni. Pokud svítí nepřetržitě, přetěžujete efektor, a to může mít za následek nepříjemné zkreslení. Úroveň, která se dostává do modulu efektoru, se určuje ovladačem FX (AUX SEND 2). PROGRAM Otáčením ovladače PROGRAM, si můžete zvolit přednastavený efekt. Na displeji bude blikat číslo aktuálně používaného efektu. Pro zrušení zvoleného přednastavení stiskněte tlačítko a blikání se zastaví. Zvolený efekt můžete zrušit také pomocí nožního spínače. Instalace Montážní konzole Balení mixážního pultu obsahuje také dvě 43 cm montážní konzole, které lze namontovat na boční strany mixážního pultu. Předtím, než montážní konzole připevníte k mixážnímu pultu, budete muset odstranit šrouby, které drží panely na levé a pravé straně mixpultu. Tyto šrouby pak použijte k přichycení montážních konzol k mixážnímu pultu. Buďte přitom opatrní a všimněte si, že každá z konzol sedí jen na určité straně. Když máte konzole namontované, můžete mixážní pult nainstalovat do 48 cm stojanu. Zabezpečte dostatečné proudění vzduchu kolem přístroje a neumísťujte mixážní pult do blízkosti radiátorů, nebo zesilovačů, aby se předešlo přehřívání přístroje. Pro připevnění k 48 cm stojanu použijte pouze šrouby, které drží boční panely mixážního pultu. Připojení kabelů Pro různá připojení na vstupech a výstupech mixážního pultu budete potřebovat velký počet kabelů. Následující ilustrace ukazují připojení těchto kabelů. Za každých okolností používejte pouze velmi kvalitní kabely. Nikdy nesmíte použít asymetrický XLR konektor (s propojenými piny 1 a 3) na vstupu mikrofonu (MIC), pokud hodláte používat phantomové napájení. Symetrické použití s XLR konektory 1: zemnění / ochrana 2: + 3: - Vstup Výstup Při asymetrickém provozu musejí být PIN 1 a PIN 3 přemostěny. Obr. 4.2: Připojení XLR Asymetrické použití TS konektoru 6,3 mm Obr. 4. 3: TS konektor 6,3 mm Symetrické použití TRS konektoru 6,3 mm Obr. 4.4: TRS konektor 6,3 mm Při propojení symetrických a asymetrických konektorů musí být kruh a dřík na stereo konektoru přemostěny. Připojení sluchátek pomocí TRS konektoru 6,3 mm Obr. 4.5: Stereo konektor pro připojení sluchátek Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do mixážního pultu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout. Obr. 4.1: 6,3 mm TS konektor nožního spínače Audio připojení Pro připojení dvoustopých vstupů a výstupů používejte standardní RCA kabely s dvoustopými vstupy a výstupy. Samozřejmě můžete také připojit asymetrická zařízení na symetrické vstupy a výstupy. Použijte buď monofonní konektory, nebo se ujistěte, že kroužek a ochrana jsou uvnitř stereo konektoru přemostěny (nebo v případě XLR konektorů piny 1 a 3). Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro přístroje.

7 Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje Mono vstupy Mikrofonní vstupy (XENYX Mic Preamp) MIC E.I.N. (20 Hz 20 khz) Při odporu zdroje 0 Ω Při odporu zdroje 50 Ω Při odporu zdroje 150 Ω Frekvenční odezva Rozsah Gainu Poměr signál / šum Zkreslení (celkové harmonické zkreslení + N) Vstup LINE Rozsah gainu Ztlumení při stáhnutém potenciometru 1 Hlavní fader uzavřen 90 db Ztlumený kanál 89,5 db Fader kanálu uzavřen 89 db Frekvenční odezva Mikrofonní vstup k výstupu Main <10 Hz 90 khz +0 db / -1 db <10 Hz 160 khz +0 db / -3 db Stereo vstupy Mono kanály EQ LOW MID HIGH Stereo kanály EQ LOW MID HIGH AUX SENDY Stereo AUX Returns Výstupy Main XLR, elektronicky vyvážený, diskrétní vstupný obvod db / 135,7 db, (A-weighted) -131 db / 133,3 db, (A-weighted) -129 db / 130,5 db, (A-weighted) < 10 Hz 150 khz (-1 db) < 10 Hz 200 khz (-3 db) +10 až +60 db +12 dbu při gainu +10 db Asi 2,6 kω, symetrická 110 dbu / 112 dbu (A-weighted); 0 dbu In při gainu +22 db 0,005 % / 0,004 % (A-weighted) 6,3 mm TRS konektor, elektronicky vyvážený cca 20 kω, vyvážená 10 kω nevyvážená - 10 až +40 db 30 dbu Elektronicky vyvážený TRS konektor 6,3 mm cca 20 kω 80Hz / ±15dB 2,5 khz / ±15 db 12 khz / ±15 db 80Hz / ±15dB 2,5 khz / ±15 db 12 khz / ±15 db Asymetrický TS konektor 6,3 mm cca 120 Ω Elektronicky vyvážený TRS konektor 6,3 mm, cca 20 kω symetrický / 10 kω asymetrický Asymetrický TRS konektor 6,3 mm, cca 120 Ω asymetrický Výstupy Control Room Výstup sluchátek DSP Konvertor Vzorkovací frekvence Systém Main Mixu 2 Hluk Main mix na - Fader kanálu - Main mix při 0 db Fader kanálu - Main mix 0 db Fader kanálu 0 db Napájení Provozní napětí Spotřeba proudu Pojistka Připojení Rozměry a hmotnost 1204FX Rozměry (V x Š x H) Hmotnost (čistá) 1204 Rozměry (V x Š x H) Hmotnost (čistá) Asymetrický TS konektor 6,3 mm cca 120 Ω Asymetrický TRS konektor 6,3 mm +19 dbu / 150 Ω (+25 dbm) Texas Instruments 24-bit Sigma-Delta Převzorkování 64/128 x 40 khz -105 db / -108 db (A-weighted) -95 db / -97 db (A-weighted) -82,5 db / -85 db (A-weighted) V, 50/60 Hz 40 W V AC, T 1,6 A, H 250 V Zásuvka v normě IEC cca 97 mm x 247 mm x 334 mm cca 2,60 kg cca 97 mm x 247 mm x 328 mm cca 2,56 kg Podmínky měření: 1. 1 khz v poměru k 0 dbu; 20 Hz 20 khz; linkový vstup; výstup main, stejný gain Hz 20 khz; měřeno na výstupu main. Kanály 1 4 se stejným gainem; EQ flat, všechny kanály na main mix; kanály 1/3 co nejdále vlevo, kanály 2/4 co nejdále vpravo. Referenční hodnota = +6 dbu. Záruka Na mixážní pulty Behringer XENYX 1204 a 1204FX poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/11/2016
