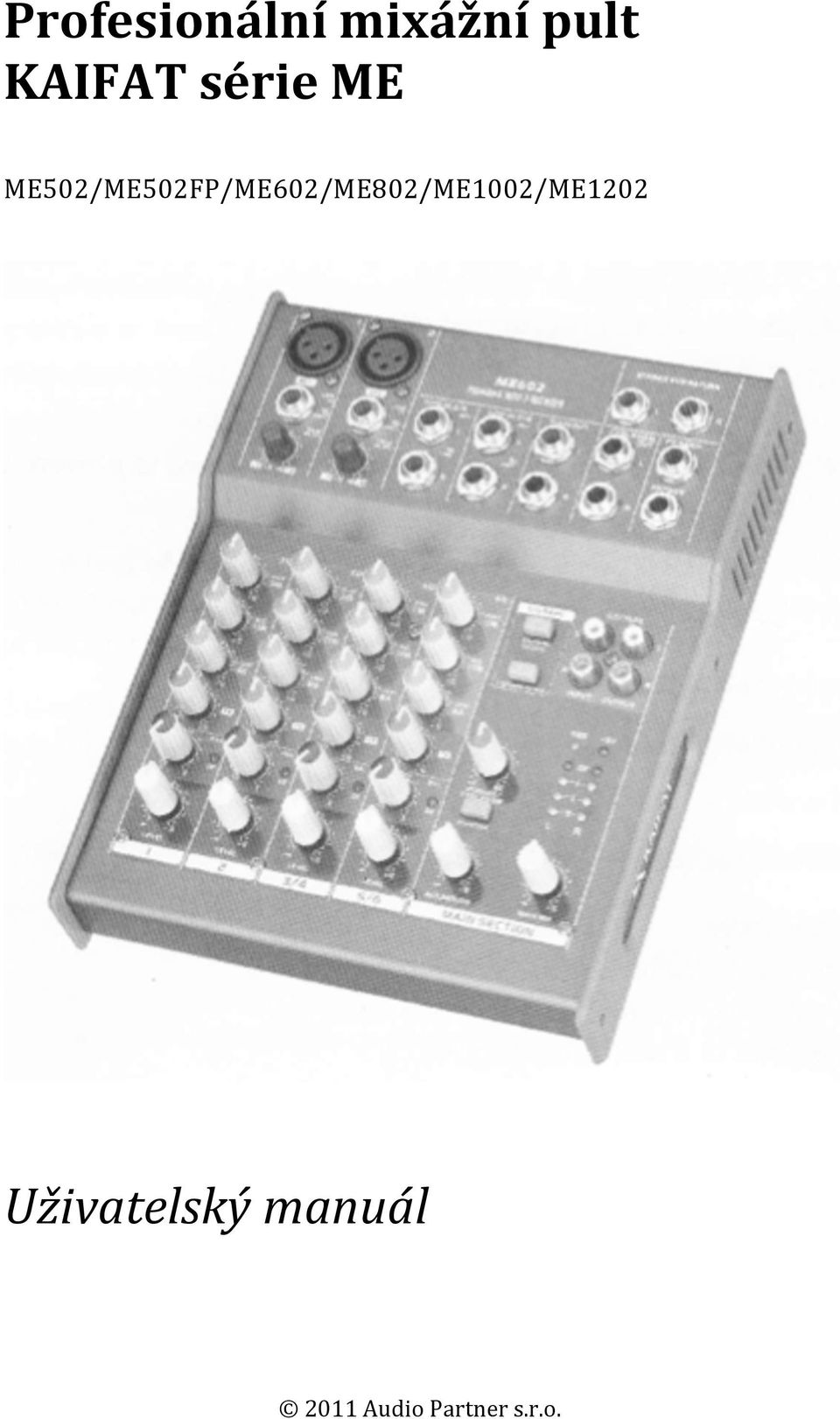

1 Profesionální mixážní pult KAIFAT série ME ME502/ME502FP/ME602/ME802/ME1002/ME1202 Uživatelský manuál

2 1. Ovládací prvky a konektory Tato kapitola popisuje různé ovládací elementy mixážního pultu. Funkce všechn ovladačů, tlačítek a konektorů je podrobně vystvětlena. 1.1 Monofonní kanály Mikrofonní a linkové vstupy MIC (Mikrofon) Každý monofonní vstup nabízí symetrický mikrofonní konektor XLR s přepínačem fantomového napájení +48 V, které vyžadují kondenzátorové mikrofony. LINE IN (Linkový vstup) Každý monofonní vstup obsahuje také symetrický linkový konektor jack 6,3 mm. Sem mohou být zapojena i zařízení s nesymetrickým kabelem. TRIM (Vstupní zesílení) Knoflík pro nastavení vstupního zesílení. Během zapojování signálu do vstupu by měl být knoflík otočen do polohy plně proti směru hodinových ručiček Ekvalizér Všechny monofonní vstupy obsahují třípásmový ekvalizér (s výjimkou mixpultu 502/502FP). Ve středové pozici knoflíku je ekvalizace neaktivní.

3 LOW CUT (Oříznutí nízkých frekvencí) Monofonní kanály mixážních pultů 1002 a 1202 jsou vybaveny filtrem nízkých frekvencí, ten ořezává nežádoucí nízkofrekvenční komponenty signálu Efektová smyčka, panorámování a nastavení hlasitosti Efektová smyčka (pouze verze 602/802/1002/1202) Zdířky FX send vysílají signál k dalšímu zpracování do externích zařízení (např. efektové jednotky, kompresory apod.). Signál se do mixážního pultu vrací prostřednictvím zdířek FX return. Knoflík FX určuje poměr mezi zefektovaným a čistým kanálem. PAN (Panorámování) Tento knoflík určuje pozici kanálového signálu v celkovém stereofonním mixu. LEVEL (Hlasitost) Knolfík určující hlasitost daného kanálu v celkovém mixu. Dioda CLIP (Špička) Tato dioda se rozsvítí, pokud je vstupní signál daného kanálu příliš silný a mohlo by docházet k jeho zkreslení. Pokud k rozsvícení kontrolky dojde, snižujte zesílení pomocí knoflíku TRIM, dokud dioda nezhasne. 1.2 Stereofonní kanály Stereofonní linkové vstupy

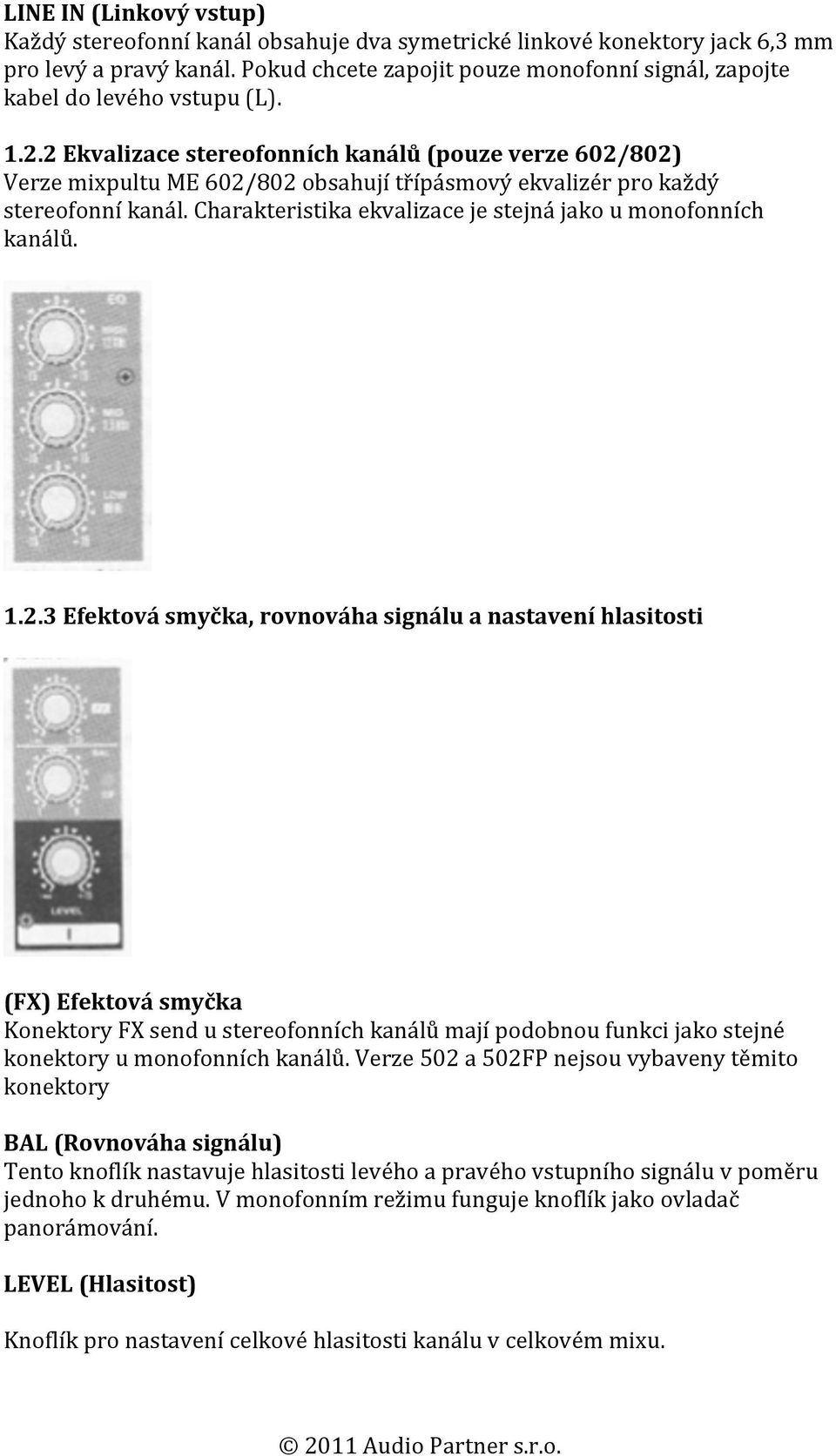

4 LINE IN (Linkový vstup) Každý stereofonní kanál obsahuje dva symetrické linkové konektory jack 6,3 mm pro levý a pravý kanál. Pokud chcete zapojit pouze monofonní signál, zapojte kabel do levého vstupu (L) Ekvalizace stereofonních kanálů (pouze verze 602/802) Verze mixpultu ME 602/802 obsahují třípásmový ekvalizér pro každý stereofonní kanál. Charakteristika ekvalizace je stejná jako u monofonních kanálů Efektová smyčka, rovnováha signálu a nastavení hlasitosti (FX) Efektová smyčka Konektory FX send u stereofonních kanálů mají podobnou funkci jako stejné konektory u monofonních kanálů. Verze 502 a 502FP nejsou vybaveny těmito konektory BAL (Rovnováha signálu) Tento knoflík nastavuje hlasitosti levého a pravého vstupního signálu v poměru jednoho k druhému. V monofonním režimu funguje knoflík jako ovladač panorámování. LEVEL (Hlasitost) Knoflík pro nastavení celkové hlasitosti kanálu v celkovém mixu.

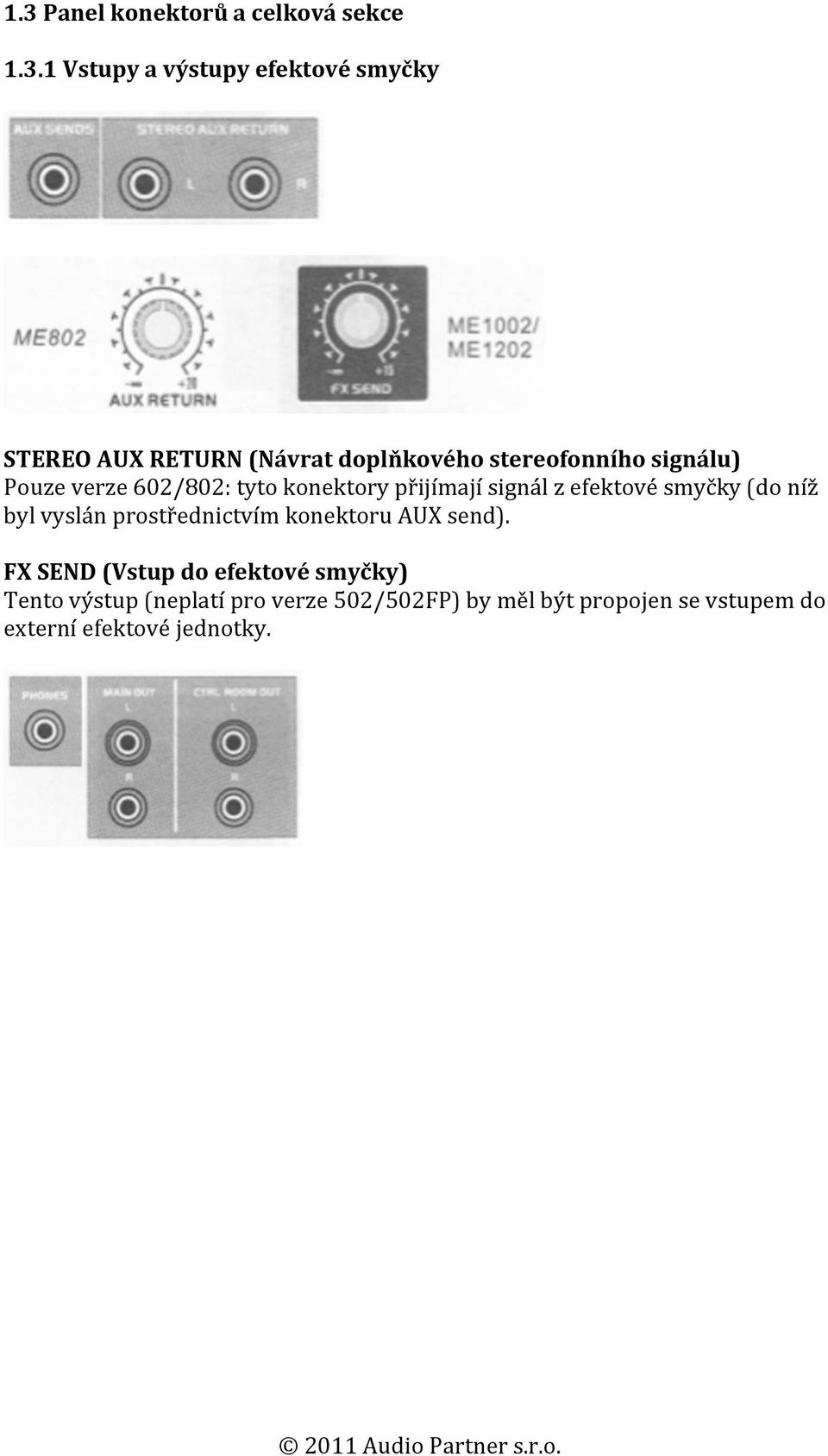

5 1.3 Panel konektorů a celková sekce Vstupy a výstupy efektové smyčky STEREO AUX RETURN (Návrat doplňkového stereofonního signálu) Pouze verze 602/802: tyto konektory přijímají signál z efektové smyčky (do níž byl vyslán prostřednictvím konektoru AUX send). FX SEND (Vstup do efektové smyčky) Tento výstup (neplatí pro verze 502/502FP) by měl být propojen se vstupem do externí efektové jednotky.

6 PHONES/CONTROL ROOM (Sluchátka/Kontrolní místnost) Do zdířky Phones připojte sluchátka. Nesymetrický výstup CTRL ROOM OUT vysílá celkový signál. Verze 502/502FP nejsou vybaveny výstupy do kontrolní místnosti. MAIN MIX (Celkový mix) Hlavní výstup celkového signálu z mixážního pultu s nesymetrickými konektory jack 6,3 mm. Úroveň signálu na tomto výstupu je 0 dbu. Celková hlasitost se nastavuje faderem MAIN MIX (u verzí 602/802 a 502/502FP knoflíkem MAIN MIX). CD/TAPE INPUT (Vstup pro CD přehrávače/magnetofon) Pomocí těchto konektorů lze do mixážního pultu přivést signál z CD přehrávače, MP3 přehrávače apod.

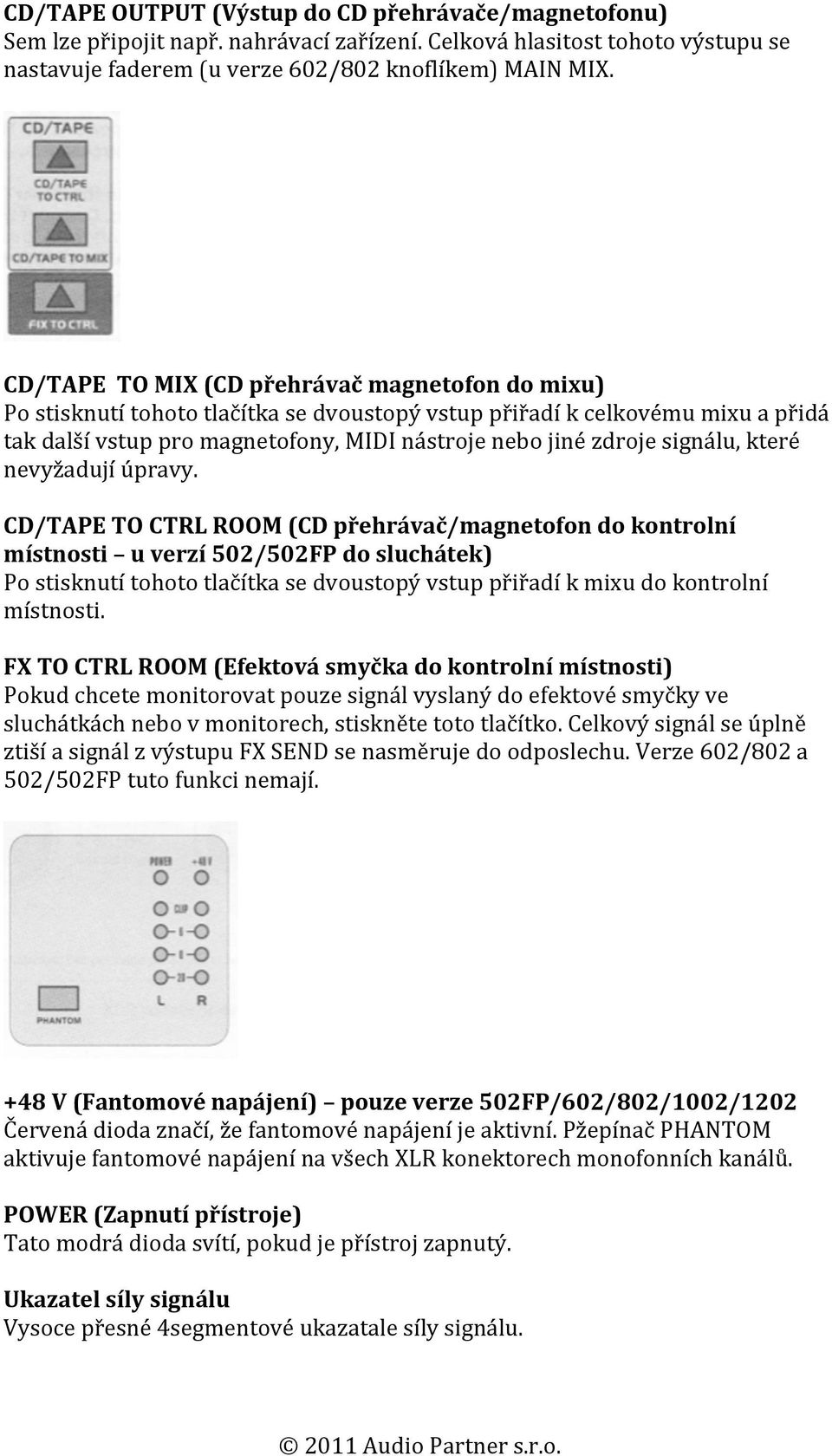

7 CD/TAPE OUTPUT (Výstup do CD přehrávače/magnetofonu) Sem lze připojit např. nahrávací zařízení. Celková hlasitost tohoto výstupu se nastavuje faderem (u verze 602/802 knoflíkem) MAIN MIX. CD/TAPE TO MIX (CD přehrávač magnetofon do mixu) Po stisknutí tohoto tlačítka se dvoustopý vstup přiřadí k celkovému mixu a přidá tak další vstup pro magnetofony, MIDI nástroje nebo jiné zdroje signálu, které nevyžadují úpravy. CD/TAPE TO CTRL ROOM (CD přehrávač/magnetofon do kontrolní místnosti u verzí 502/502FP do sluchátek) Po stisknutí tohoto tlačítka se dvoustopý vstup přiřadí k mixu do kontrolní místnosti. FX TO CTRL ROOM (Efektová smyčka do kontrolní místnosti) Pokud chcete monitorovat pouze signál vyslaný do efektové smyčky ve sluchátkách nebo v monitorech, stiskněte toto tlačítko. Celkový signál se úplně ztiší a signál z výstupu FX SEND se nasměruje do odposlechu. Verze 602/802 a 502/502FP tuto funkci nemají. +48 V (Fantomové napájení) pouze verze 502FP/602/802/1002/1202 Červená dioda značí, že fantomové napájení je aktivní. Pžepínač PHANTOM aktivuje fantomové napájení na všech XLR konektorech monofonních kanálů. POWER (Zapnutí přístroje) Tato modrá dioda svítí, pokud je přístroj zapnutý. Ukazatel síly signálu Vysoce přesné 4segmentové ukazatale síly signálu.
