1 FASTO: ČISTÉ TEPLO ČISTÝ ZISK NÁVOD K POUŽITÍ Moduly regulace ModuLine IV E C O M L I N E verze prosinec 96

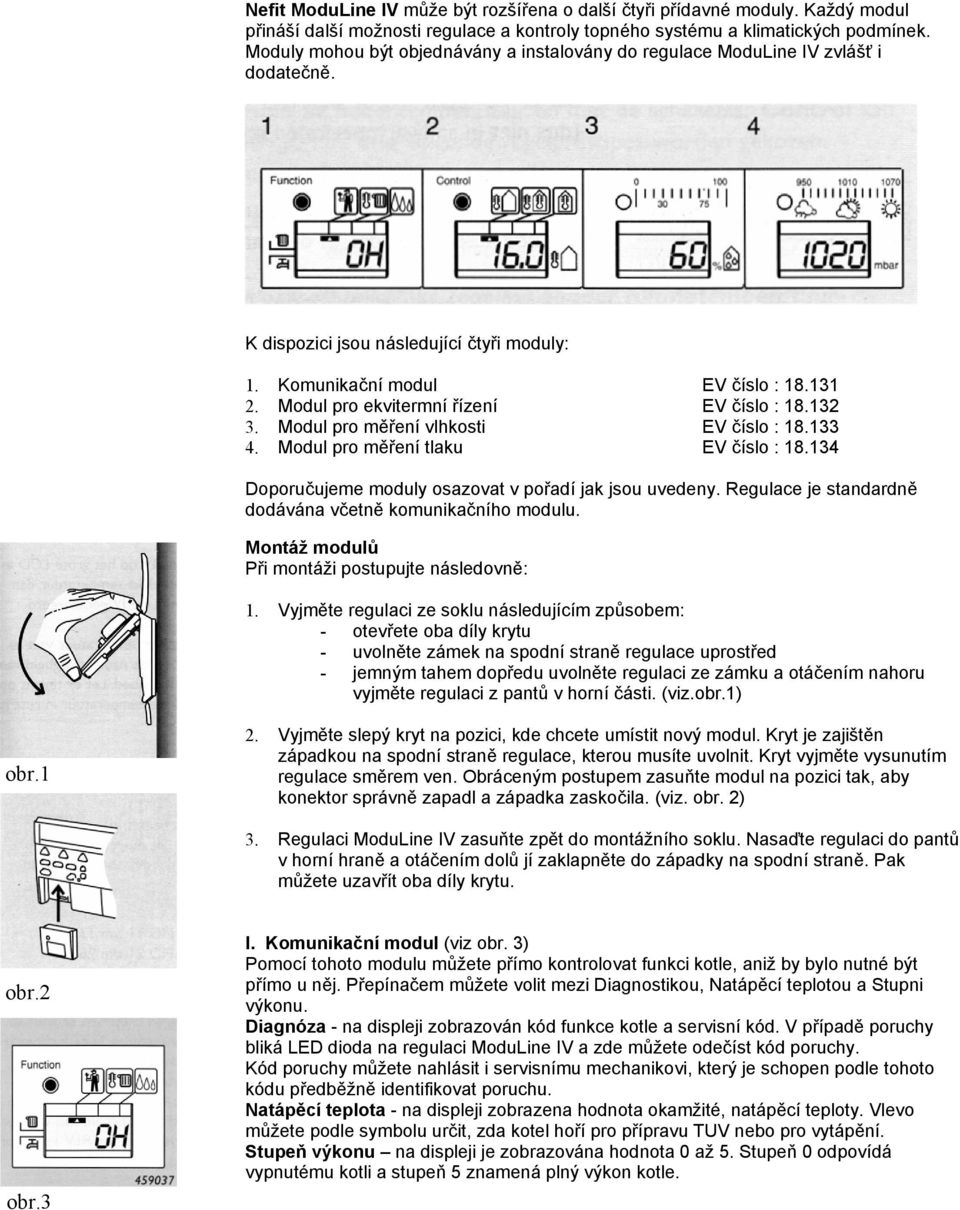

2 Nefit ModuLine IV může být rozšířena o další čtyři přídavné moduly. Každý modul přináší další možnosti regulace a kontroly topného systému a klimatických podmínek. Moduly mohou být objednávány a instalovány do regulace ModuLine IV zvlášť i dodatečně. K dispozici jsou následující čtyři moduly: 1. Komunikační modul EV číslo : Modul pro ekvitermní řízení EV číslo : Modul pro měření vlhkosti EV číslo : Modul pro měření tlaku EV číslo : Doporučujeme moduly osazovat v pořadí jak jsou uvedeny. Regulace je standardně dodávána včetně komunikačního modulu. Montáž modulů Při montáži postupujte následovně: 1. Vyjměte regulaci ze soklu následujícím způsobem: - otevřete oba díly krytu - uvolněte zámek na spodní straně regulace uprostřed - jemným tahem dopředu uvolněte regulaci ze zámku a otáčením nahoru vyjměte regulaci z pantů v horní části. (viz.obr.1) obr.1 2. Vyjměte slepý kryt na pozici, kde chcete umístit nový modul. Kryt je zajištěn západkou na spodní straně regulace, kterou musíte uvolnit. Kryt vyjměte vysunutím regulace směrem ven. Obráceným postupem zasuňte modul na pozici tak, aby konektor správně zapadl a západka zaskočila. (viz. obr. 2) 3. Regulaci ModuLine IV zasuňte zpět do montážního soklu. Nasaďte regulaci do pantů v horní hraně a otáčením dolů jí zaklapněte do západky na spodní straně. Pak můžete uzavřít oba díly krytu. obr.2 obr.3 I. Komunikační modul (viz obr. 3) Pomocí tohoto modulu můžete přímo kontrolovat funkci kotle, aniž by bylo nutné být přímo u něj. Přepínačem můžete volit mezi Diagnostikou, Natápěcí teplotou a Stupni výkonu. Diagnóza - na displeji zobrazován kód funkce kotle a servisní kód. V případě poruchy bliká LED dioda na regulaci ModuLine IV a zde můžete odečíst kód poruchy. Kód poruchy můžete nahlásit i servisnímu mechanikovi, který je schopen podle tohoto kódu předběžně identifikovat poruchu. Natápěcí teplota - na displeji zobrazena hodnota okamžité, natápěcí teploty. Vlevo můžete podle symbolu určit, zda kotel hoří pro přípravu TUV nebo pro vytápění. Stupeň výkonu na displeji je zobrazována hodnota 0 až 5. Stupeň 0 odpovídá vypnutému kotli a stupeň 5 znamená plný výkon kotle.

3 2. Ekvitermní modul Modulem ekvitermní závislosti můžete dále zlepšit funkci regulace. Modulační řízení v závislosti na pokojové - vnitřní teplotě je tak rozšířeno o závislost na venkovní teplotě. Dostáváme tak možnost regulace v závislosti na venkovní teplotě nebo ekvitermní regulaci s kompenzací pokojové teploty. Každá regulační kombinace má svá specifika a okruh nasazení. Na displeji modulu je zobrazována okamžitá vnitřní teplota. Pomocí tlačítka "Controle" lze volit mezi třemi následujícími regulačními principy, které jsou určeny pozicí kurzoru na displeji obr.4 (viz. obr. 4): Regulace podle vnitřní teploty Funkce a výkon kotle Nefit EcomLine je modulačně regulován na základě vnitřní teploty v referenční místnosti. ModuLine IV je převážně umísťována v obývacím pokoji. Regulace kontinuálně sleduje teplotu v místnosti a určuje jakým výkonem a jak dlouho kotel bude pracovat. ModuLine IV modulací zajišťuje, že kotel nikdy nebude hořet větším výkonem, než je právě potřeba k udržení požadované pokojové teploty zadané obsluhou nebo programem. Kotel hoří poměrně dlouhou dobu nejnižším možným výkonem. Tím je zaručen vysoký komfort uživatele, protože teplota v místnosti je stabilní a bez nepříjemných výkyvů. Uvedený princip přispívá k dosažení nejefektivnějšího využití kotle, protože pracuje v oblasti své nejvyšší účinnosti a tedy i úsporně. Kotel pracuje poměrně dlouhou dobu, proto je v topném systému neustále potřebná teplota. To se projeví např. při otevření termostatického nebo ručního ventilu na topném tělese, které bylo zavřeno. Těleso téměř okamžitě hřeje. (výhoda pro méně často nebo nepravidelně používané místnosti - studovna atd.) ModuLine IV lze nastavit na tři typy bytů s vlastní teplotní charakteristikou. Požadovaný typ nastaví technik při instalaci. V místnosti, kde je umístěna regulace musí být ventily radiátorů (i termostatické) otevřené, aby funkce regulace nebyla ovlivňována. Obr. 5 Snížení topné křivky Setpoit 15 Max. natápěcí teplota 75 C Max. teplota na UBA 90 C Ekvitermní regulace Tento typ regulace je používán v případech, kdy místnost, kde je umístěna regulace nemůže být považována za referenční nebo nelze referenční místnost určit. Uvažujte například o oslunění. Hodnota natápěcí teploty je určována v závislosti na venkovní teplotě a nastavení topné křivky. Pokud je venkovní teplota nižší, je natápěcí teplota zvýšena a naopak. Venkovní teplota je měřena čidlem venkovní teploty, které je dodáváno současně s ekvitermním modulem. I v tomto případě je samozřejmě aktivní program vytápění. Kotel zajišťuje konstantní natápěcí teplotu s velikostí odpovídající vypočítané podle topné křivky, venkovní teploty a požadované vnitřní teploty. Přepínač čerpadla na kotli je vhodné v tomto případě přepnout do pozice 2. Doporučujeme radiátory vybavit termostatickými ventily, aby bylo možné teplotu snižovat v místnostech, kde nepožadujeme teplotu stejnou jako např. v obývacím pokoji. I tělesa v obývacím pokoji však mohou být termostatickými ventily osazena. Pokud je měněna požadovaná, pokojová teplota např. podle programu, mění se i paralelní posunutí natápěcí křivky nahoru nebo dolů. (viz obr. 5 a 6) Obr. 6 Zvýšení topné křivky Setpoit 25 Max. natápěcí teplota 75 C Max. teplota na UBA 90 C V případě požadavku nižší teploty než je nastavená teplota při nočním útlumu, je kotel vypínán. Pokud je v místnosti, kde je umístěna regulace ModuLine IV, příliš chladno, můžeme teplotu změnit např. na jednu zadanou periodu tlačítkem +/- při pozici otočného knoflíku na AUTO. Samozřejmě pracuje i ruční řízení teploty pomocí otočného knoflíku. Můžeme použít také změnu programu pro trvalejší změny požadovaných teplot.

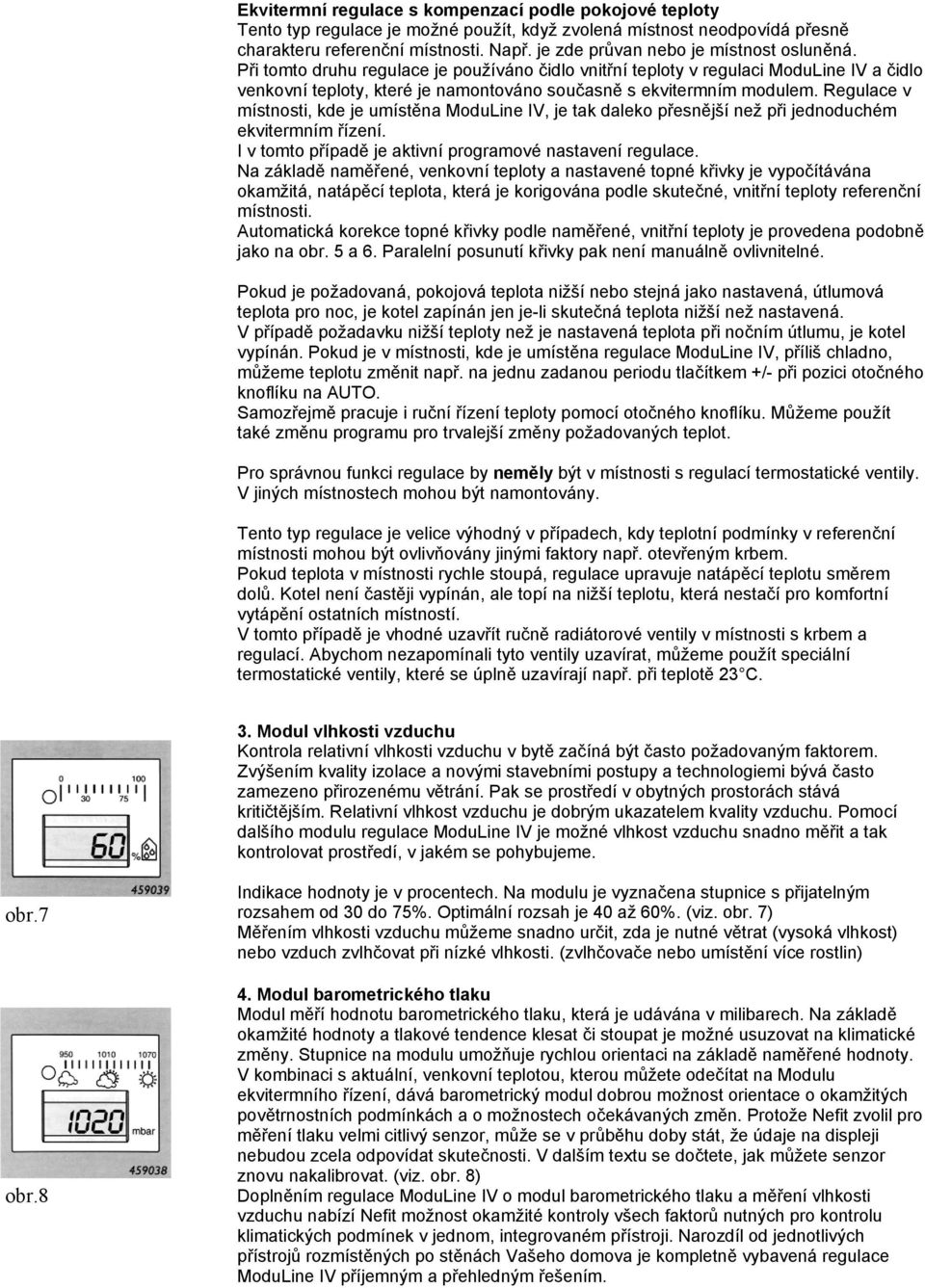

4 Ekvitermní regulace s kompenzací podle pokojové teploty Tento typ regulace je možné použít, když zvolená místnost neodpovídá přesně charakteru referenční místnosti. Např. je zde průvan nebo je místnost osluněná. Při tomto druhu regulace je používáno čidlo vnitřní teploty v regulaci ModuLine IV a čidlo venkovní teploty, které je namontováno současně s ekvitermním modulem. Regulace v místnosti, kde je umístěna ModuLine IV, je tak daleko přesnější než při jednoduchém ekvitermním řízení. I v tomto případě je aktivní programové nastavení regulace. Na základě naměřené, venkovní teploty a nastavené topné křivky je vypočítávána okamžitá, natápěcí teplota, která je korigována podle skutečné, vnitřní teploty referenční místnosti. Automatická korekce topné křivky podle naměřené, vnitřní teploty je provedena podobně jako na obr. 5 a 6. Paralelní posunutí křivky pak není manuálně ovlivnitelné. Pokud je požadovaná, pokojová teplota nižší nebo stejná jako nastavená, útlumová teplota pro noc, je kotel zapínán jen je-li skutečná teplota nižší než nastavená. V případě požadavku nižší teploty než je nastavená teplota při nočním útlumu, je kotel vypínán. Pokud je v místnosti, kde je umístěna regulace ModuLine IV, příliš chladno, můžeme teplotu změnit např. na jednu zadanou periodu tlačítkem +/- při pozici otočného knoflíku na AUTO. Samozřejmě pracuje i ruční řízení teploty pomocí otočného knoflíku. Můžeme použít také změnu programu pro trvalejší změny požadovaných teplot. Pro správnou funkci regulace by neměly být v místnosti s regulací termostatické ventily. V jiných místnostech mohou být namontovány. Tento typ regulace je velice výhodný v případech, kdy teplotní podmínky v referenční místnosti mohou být ovlivňovány jinými faktory např. otevřeným krbem. Pokud teplota v místnosti rychle stoupá, regulace upravuje natápěcí teplotu směrem dolů. Kotel není častěji vypínán, ale topí na nižší teplotu, která nestačí pro komfortní vytápění ostatních místností. V tomto případě je vhodné uzavřít ručně radiátorové ventily v místnosti s krbem a regulací. Abychom nezapomínali tyto ventily uzavírat, můžeme použít speciální termostatické ventily, které se úplně uzavírají např. při teplotě 23 C. 3. Modul vlhkosti vzduchu Kontrola relativní vlhkosti vzduchu v bytě začíná být často požadovaným faktorem. Zvýšením kvality izolace a novými stavebními postupy a technologiemi bývá často zamezeno přirozenému větrání. Pak se prostředí v obytných prostorách stává kritičtějším. Relativní vlhkost vzduchu je dobrým ukazatelem kvality vzduchu. Pomocí dalšího modulu regulace ModuLine IV je možné vlhkost vzduchu snadno měřit a tak kontrolovat prostředí, v jakém se pohybujeme. obr.7 obr.8 Indikace hodnoty je v procentech. Na modulu je vyznačena stupnice s přijatelným rozsahem od 30 do 75%. Optimální rozsah je 40 až 60%. (viz. obr. 7) Měřením vlhkosti vzduchu můžeme snadno určit, zda je nutné větrat (vysoká vlhkost) nebo vzduch zvlhčovat při nízké vlhkosti. (zvlhčovače nebo umístění více rostlin) 4. Modul barometrického tlaku Modul měří hodnotu barometrického tlaku, která je udávána v milibarech. Na základě okamžité hodnoty a tlakové tendence klesat či stoupat je možné usuzovat na klimatické změny. Stupnice na modulu umožňuje rychlou orientaci na základě naměřené hodnoty. V kombinaci s aktuální, venkovní teplotou, kterou můžete odečítat na Modulu ekvitermního řízení, dává barometrický modul dobrou možnost orientace o okamžitých povětrnostních podmínkách a o možnostech očekávaných změn. Protože Nefit zvolil pro měření tlaku velmi citlivý senzor, může se v průběhu doby stát, že údaje na displeji nebudou zcela odpovídat skutečnosti. V dalším textu se dočtete, jak můžete senzor znovu nakalibrovat. (viz. obr. 8) Doplněním regulace ModuLine IV o modul barometrického tlaku a měření vlhkosti vzduchu nabízí Nefit možnost okamžité kontroly všech faktorů nutných pro kontrolu klimatických podmínek v jednom, integrovaném přístroji. Narozdíl od jednotlivých přístrojů rozmístěných po stěnách Vašeho domova je kompletně vybavená regulace ModuLine IV příjemným a přehledným řešením.

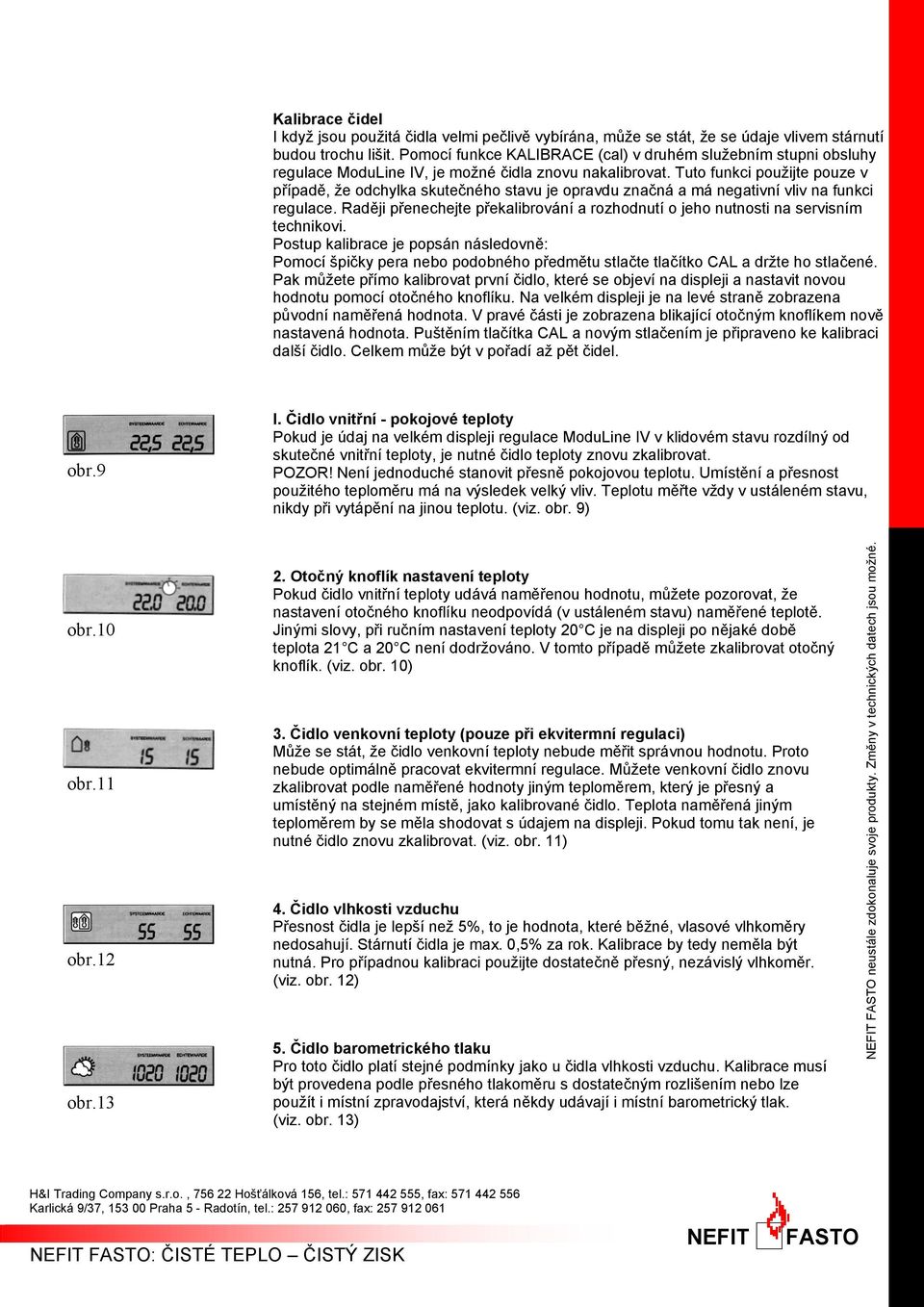

5 Kalibrace čidel I když jsou použitá čidla velmi pečlivě vybírána, může se stát, že se údaje vlivem stárnutí budou trochu lišit. Pomocí funkce KALIBRACE (cal) v druhém služebním stupni obsluhy regulace ModuLine IV, je možné čidla znovu nakalibrovat. Tuto funkci použijte pouze v případě, že odchylka skutečného stavu je opravdu značná a má negativní vliv na funkci regulace. Raději přenechejte překalibrování a rozhodnutí o jeho nutnosti na servisním technikovi. Postup kalibrace je popsán následovně: Pomocí špičky pera nebo podobného předmětu stlačte tlačítko CAL a držte ho stlačené. Pak můžete přímo kalibrovat první čidlo, které se objeví na displeji a nastavit novou hodnotu pomocí otočného knoflíku. Na velkém displeji je na levé straně zobrazena původní naměřená hodnota. V pravé části je zobrazena blikající otočným knoflíkem nově nastavená hodnota. Puštěním tlačítka CAL a novým stlačením je připraveno ke kalibraci další čidlo. Celkem může být v pořadí až pět čidel. obr.9 I. Čidlo vnitřní - pokojové teploty Pokud je údaj na velkém displeji regulace ModuLine IV v klidovém stavu rozdílný od skutečné vnitřní teploty, je nutné čidlo teploty znovu zkalibrovat. POZOR! Není jednoduché stanovit přesně pokojovou teplotu. Umístění a přesnost použitého teploměru má na výsledek velký vliv. Teplotu měřte vždy v ustáleném stavu, nikdy při vytápění na jinou teplotu. (viz. obr. 9) obr.10 obr.11 obr.12 obr Otočný knoflík nastavení teploty Pokud čidlo vnitřní teploty udává naměřenou hodnotu, můžete pozorovat, že nastavení otočného knoflíku neodpovídá (v ustáleném stavu) naměřené teplotě. Jinými slovy, při ručním nastavení teploty 20 C je na displeji po nějaké době teplota 21 C a 20 C není dodržováno. V tomto případě můžete zkalibrovat otočný knoflík. (viz. obr. 10) 3. Čidlo venkovní teploty (pouze při ekvitermní regulaci) Může se stát, že čidlo venkovní teploty nebude měřit správnou hodnotu. Proto nebude optimálně pracovat ekvitermní regulace. Můžete venkovní čidlo znovu zkalibrovat podle naměřené hodnoty jiným teploměrem, který je přesný a umístěný na stejném místě, jako kalibrované čidlo. Teplota naměřená jiným teploměrem by se měla shodovat s údajem na displeji. Pokud tomu tak není, je nutné čidlo znovu zkalibrovat. (viz. obr. 11) 4. Čidlo vlhkosti vzduchu Přesnost čidla je lepší než 5%, to je hodnota, které běžné, vlasové vlhkoměry nedosahují. Stárnutí čidla je max. 0,5% za rok. Kalibrace by tedy neměla být nutná. Pro případnou kalibraci použijte dostatečně přesný, nezávislý vlhkoměr. (viz. obr. 12) 5. Čidlo barometrického tlaku Pro toto čidlo platí stejné podmínky jako u čidla vlhkosti vzduchu. Kalibrace musí být provedena podle přesného tlakoměru s dostatečným rozlišením nebo lze použít i místní zpravodajství, která někdy udávají i místní barometrický tlak. (viz. obr. 13) FASTO neustále zdokonaluje svoje produkty. Změny v technických datech jsou možné. H&I Trading Company s.r.o., Hošťálková 156, tel.: , fax: Karlická 9/37, Praha 5 - Radotín, tel.: , fax: FASTO: ČISTÉ TEPLO ČISTÝ ZISK FASTO
