Výpočet tlakových ztrát spaliny / vzduch

Transkript

1 Výpočet tlakových ztrát spaliny / vzduch Pro správnou funkci kotlů Nefit EcomLine a pro dosažení maximálního výkonu je nutné, aby maximální přípustná tlaková ztráta v odvodu spalin a přívodu vzduchu pro spalování nebyla nikdy překročena. Maximální povolená tlaková ztráta je pro kotle R 70 Pa. Pro model Nefit EcomLine R 65 je max. povolená tlaková ztráta 90 Pa. Pro výpočet tlakové ztráty, abychom mohli porovnat její hodnotu s maximální povolenou je nutné znát následující parametry: typ kotle typ komínové sady celkovou délku kouřovodu počet 90 kolen v kouřovodu počet 45 kolen v kouřovodu celkovou délku přívodu vzduchu počet 90 kolen v přív. vzduchu počet 45 kolen v přív. vzduchu Odpor různých komponentů používaných pro kouřovody a přívod vzduchu je uveden v dále uvedené tabulce. Pokud je celková vypočítaná tlaková ztráta větší než povolená je nutné přepočítat soustavu s většími průměry potrubí nebo provést náhradu 90 kolen za kolena 45. OBSA: Odtah spalin / přívod vzduchu - výpočet tlakových ztrát. Čištění sifonu odvodu kondenzátu. Stav s indikací 1 a 2 na displeji automatu UBA. Čidla teploty v kotlích řady R. Tipy a otázky. Příklad výpočtu pro kotel R 22 Odvod spalin (obr.1, A+B+C) 30 metrů rovná trubka φ80 mm á 0,8 Pa/1m 24,0 Pa 2x koleno 90 φ80 mm á 4,0 Pa/ks 8,0 Pa 0x koleno 45 φ80 mm á 1,2 Pa/ks 0,0 Pa Přívod vzduchu (obr.1, D+E+F) 30 metrů rovná trubka φ80 mm á 0,5 Pa/1m 15,0 Pa 2x koleno 90 φ80 mm á 2,2 Pa/ks 4,4 Pa 0x koleno 45 φ80 mm á 0,7 Pa/ks 0,0 Pa Komínová sada Vertikální komínová sada EcomLine φ80/125 mm 11,1 Pa Ostatní Vstupní přetlak jiné Celkem Povolená ztráta 0,0 Pa 0,0 Pa 62,5 Pa 70,0 Pa Kontrola řešení: VYOVUJE obr. 1: Systém odtahu spalin a přívodu vzduchu str. 1

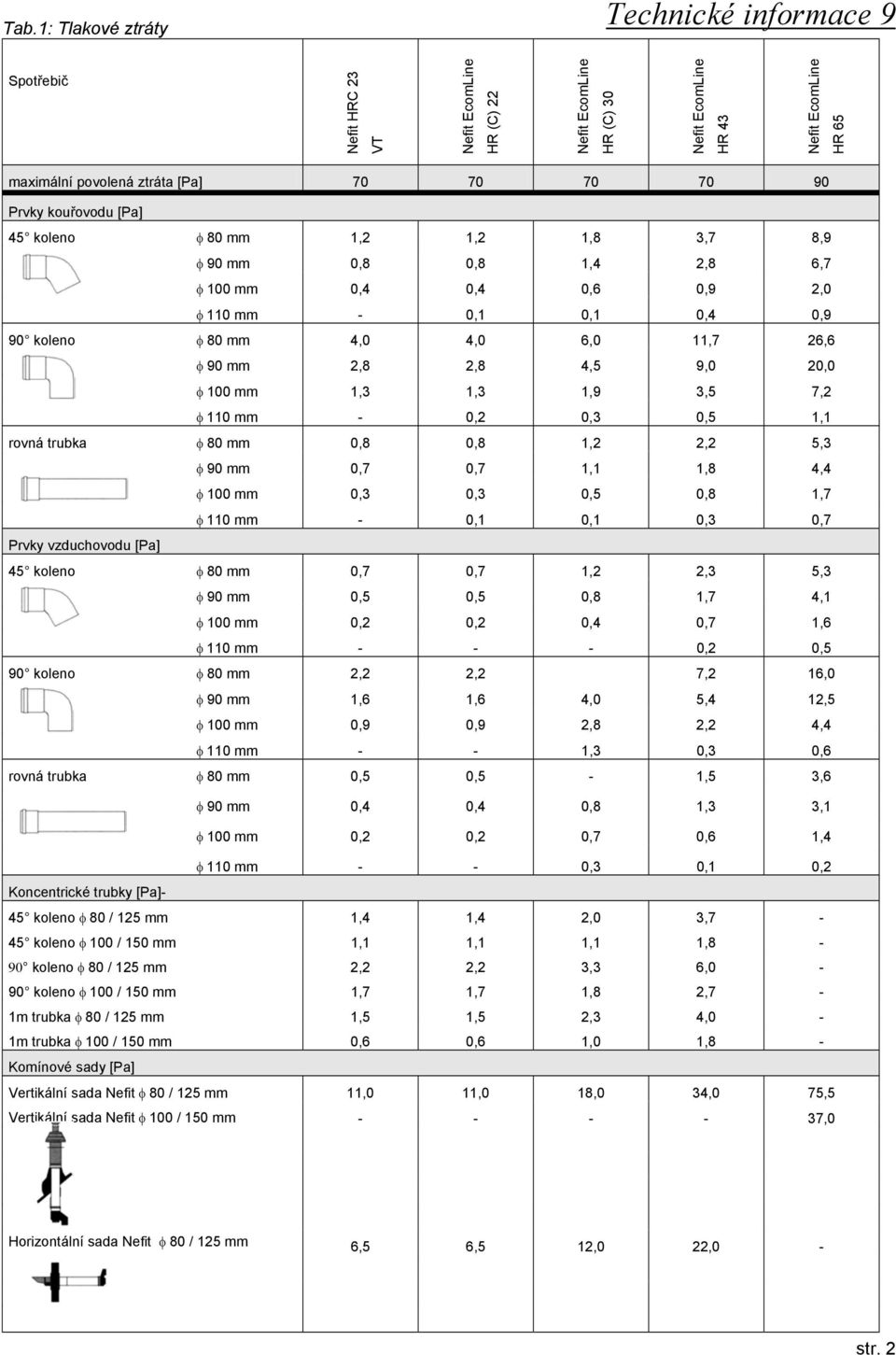

2 Tab.1: Tlakové ztráty Technické informace 9 Spotřebič Nefit RC 23 VT R (C) 22 R (C) 30 R 43 R 65 maximální povolená ztráta [Pa] Prvky kouřovodu [Pa] 45 koleno 90 koleno rovná trubka Prvky vzduchovodu [Pa] 45 koleno 90 koleno rovná trubka φ 80 mm 1,2 1,2 1,8 3,7 8,9 φ 90 mm 0,8 0,8 1,4 2,8 6,7 φ 100 mm 0,4 0,4 0,6 0,9 2,0 φ 110 mm - 0,1 0,1 0,4 0,9 φ 80 mm 4,0 4,0 6,0 11,7 26,6 φ 90 mm 2,8 2,8 4,5 9,0 20,0 φ 100 mm 1,3 1,3 1,9 3,5 7,2 φ 110 mm - 0,2 0,3 0,5 1,1 φ 80 mm 0,8 0,8 1,2 2,2 5,3 φ 90 mm 0,7 0,7 1,1 1,8 4,4 φ 100 mm 0,3 0,3 0,5 0,8 1,7 φ 110 mm - 0,1 0,1 0,3 0,7 φ 80 mm 0,7 0,7 1,2 2,3 5,3 φ 90 mm 0,5 0,5 0,8 1,7 4,1 φ 100 mm 0,2 0,2 0,4 0,7 1,6 φ 110 mm ,2 0,5 φ 80 mm 2,2 2,2 7,2 16,0 φ 90 mm 1,6 1,6 4,0 5,4 12,5 φ 100 mm 0,9 0,9 2,8 2,2 4,4 φ 110 mm - - 1,3 0,3 0,6 φ 80 mm 0,5 0,5-1,5 3,6 φ 90 mm 0,4 0,4 0,8 1,3 3,1 φ 100 mm 0,2 0,2 0,7 0,6 1,4 φ 110 mm - - 0,3 0,1 0,2 Koncentrické trubky [Pa]- 45 koleno φ 80 / 125 mm 1,4 1,4 2,0 3,7-45 koleno φ 100 / 150 mm 1,1 1,1 1,1 1,8-90 koleno φ 80 / 125 mm 2,2 2,2 3,3 6,0-90 koleno φ 100 / 150 mm 1,7 1,7 1,8 2,7-1m trubka φ 80 / 125 mm 1,5 1,5 2,3 4,0-1m trubka φ 100 / 150 mm 0,6 0,6 1,0 1,8 - Komínové sady [Pa] Vertikální sada Nefit φ 80 / 125 mm 11,0 11,0 18,0 34,0 75,5 Vertikální sada Nefit φ 100 / 150 mm ,0 orizontální sada Nefit φ 80 / 125 mm 6,5 6,5 12,0 22,0 - str. 2

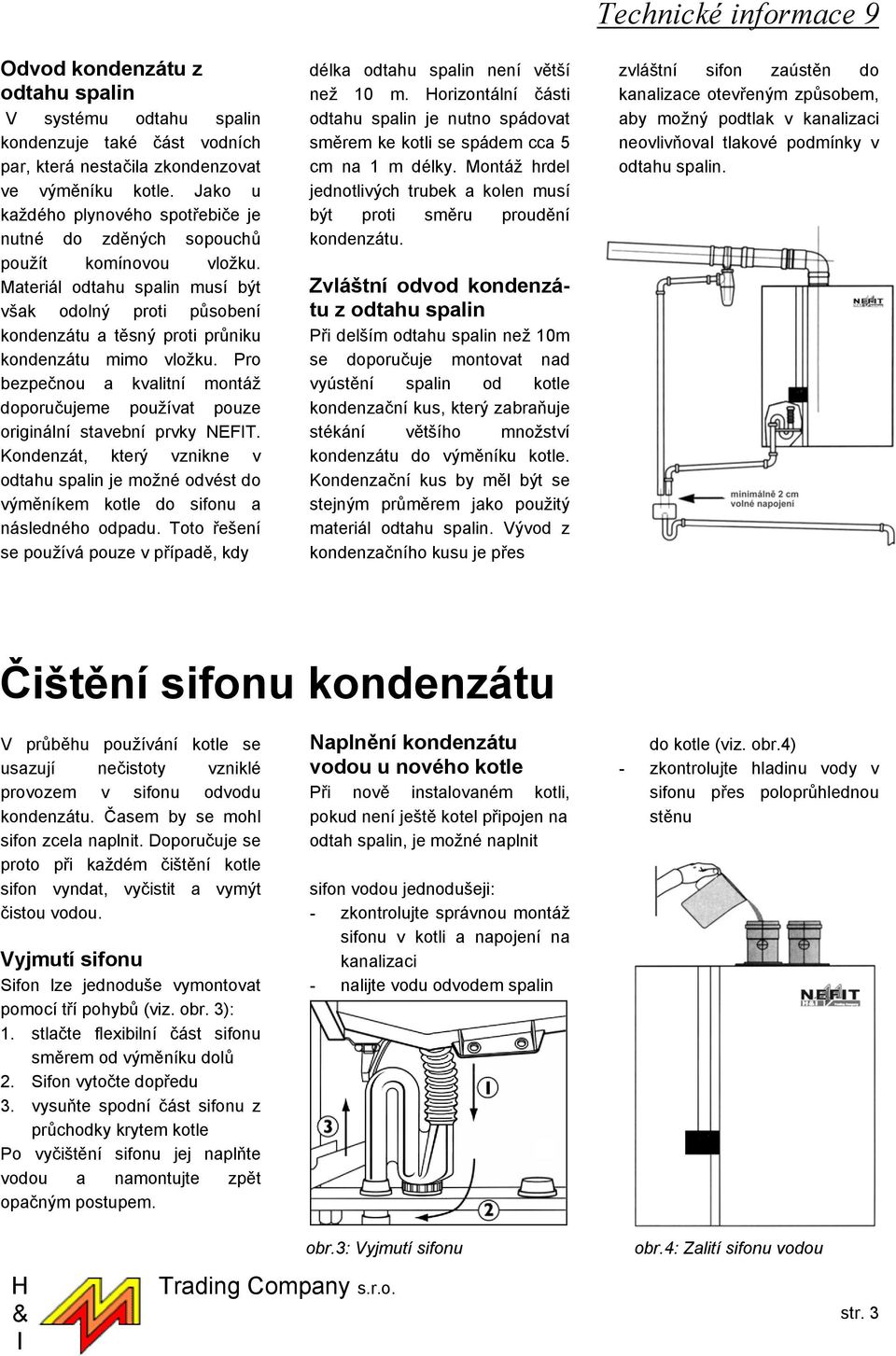

3 Odvod kondenzátu z odtahu spalin V systému odtahu spalin kondenzuje také část vodních par, která nestačila zkondenzovat ve výměníku kotle. Jako u každého plynového spotřebiče je nutné do zděných sopouchů použít komínovou vložku. Materiál odtahu spalin musí být však odolný proti působení kondenzátu a těsný proti průniku kondenzátu mimo vložku. Pro bezpečnou a kvalitní montáž doporučujeme používat pouze originální stavební prvky NEFT. Kondenzát, který vznikne v odtahu spalin je možné odvést do výměníkem kotle do sifonu a následného odpadu. Toto řešení se používá pouze v případě, kdy délka odtahu spalin není větší než 10 m. orizontální části odtahu spalin je nutno spádovat směrem ke kotli se spádem cca 5 cm na 1 m délky. Montáž hrdel jednotlivých trubek a kolen musí být proti směru proudění kondenzátu. Zvláštní odvod kondenzátu z odtahu spalin Při delším odtahu spalin než 10m se doporučuje montovat nad vyústění spalin od kotle kondenzační kus, který zabraňuje stékání většího množství kondenzátu do výměníku kotle. Kondenzační kus by měl být se stejným průměrem jako použitý materiál odtahu spalin. Vývod z kondenzačního kusu je přes Technické informace 9 zvláštní sifon zaústěn do kanalizace otevřeným způsobem, aby možný podtlak v kanalizaci neovlivňoval tlakové podmínky v odtahu spalin. Čištění sifonu kondenzátu V průběhu používání kotle se usazují nečistoty vzniklé provozem v sifonu odvodu kondenzátu. Časem by se mohl sifon zcela naplnit. Doporučuje se proto při každém čištění kotle sifon vyndat, vyčistit a vymýt čistou vodou. Vyjmutí sifonu Sifon lze jednoduše vymontovat pomocí tří pohybů (viz. obr. 3): 1. stlačte flexibilní část sifonu směrem od výměníku dolů 2. Sifon vytočte dopředu 3. vysuňte spodní část sifonu z průchodky krytem kotle Po vyčištění sifonu jej naplňte vodou a namontujte zpět opačným postupem. Naplnění kondenzátu do kotle (viz. obr.4) vodou u nového kotle - zkontrolujte hladinu vody v Při nově instalovaném kotli, sifonu přes poloprůhlednou pokud není ještě kotel připojen na stěnu odtah spalin, je možné naplnit sifon vodou jednodušeji: - zkontrolujte správnou montáž sifonu v kotli a napojení na kanalizaci - nalijte vodu odvodem spalin obr.3: Vyjmutí sifonu obr.4: Zalití sifonu vodou str. 3

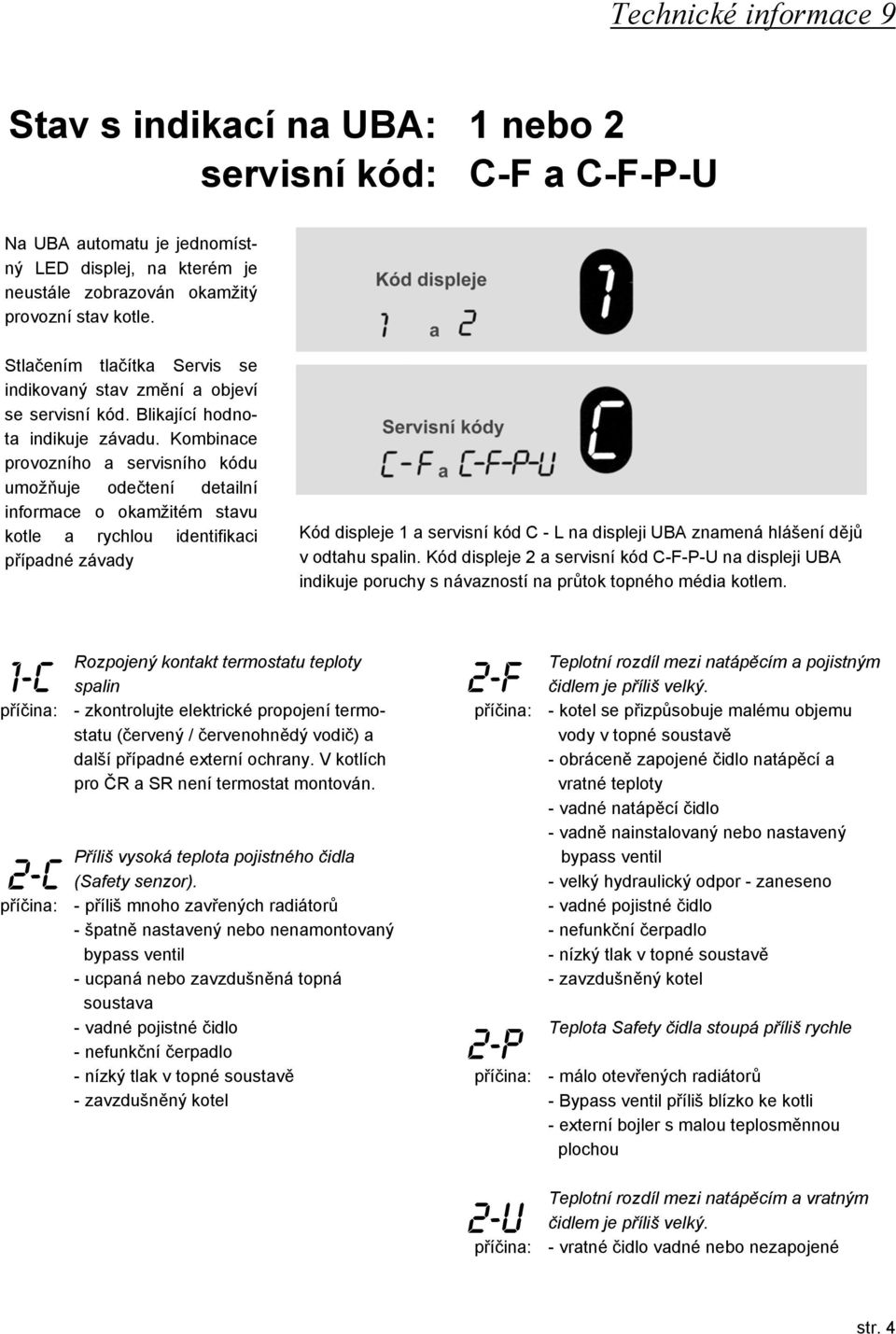

4 Stav s indikací na UBA: 1 nebo 2 servisní kód: C-F a C-F-P-U Na UBA automatu je jednomístný LED displej, na kterém je neustále zobrazován okamžitý provozní stav kotle. Stlačením tlačítka Servis se indikovaný stav změní a objeví se servisní kód. Blikající hodnota indikuje závadu. Kombinace provozního a servisního kódu umožňuje odečtení detailní informace o okamžitém stavu kotle a rychlou identifikaci případné závady Kód displeje 1 a servisní kód C - L na displeji UBA znamená hlášení dějů v odtahu spalin. Kód displeje 2 a servisní kód C-F-P-U na displeji UBA indikuje poruchy s návazností na průtok topného média kotlem. 1-C Rozpojený kontakt termostatu teploty spalin příčina: - zkontrolujte elektrické propojení termostatu (červený / červenohnědý vodič) a další případné externí ochrany. V kotlích pro ČR a SR není termostat montován. 2-C Příliš vysoká teplota pojistného čidla (Safety senzor). příčina: - příliš mnoho zavřených radiátorů - špatně nastavený nebo nenamontovaný bypass ventil - ucpaná nebo zavzdušněná topná soustava - vadné pojistné čidlo - nefunkční čerpadlo - nízký tlak v topné soustavě - zavzdušněný kotel 2-F Teplotní rozdíl mezi natápěcím a pojistným čidlem je příliš velký. příčina: - kotel se přizpůsobuje malému objemu vody v topné soustavě - obráceně zapojené čidlo natápěcí a vratné teploty - vadné natápěcí čidlo - vadně nainstalovaný nebo nastavený bypass ventil - velký hydraulický odpor - zaneseno - vadné pojistné čidlo - nefunkční čerpadlo - nízký tlak v topné soustavě - zavzdušněný kotel 2-P Teplota Safety čidla stoupá příliš rychle příčina: - málo otevřených radiátorů - Bypass ventil příliš blízko ke kotli - externí bojler s malou teplosměnnou plochou Teplotní rozdíl mezi natápěcím a vratným 2-U čidlem je příliš velký. příčina: - vratné čidlo vadné nebo nezapojené str. 4

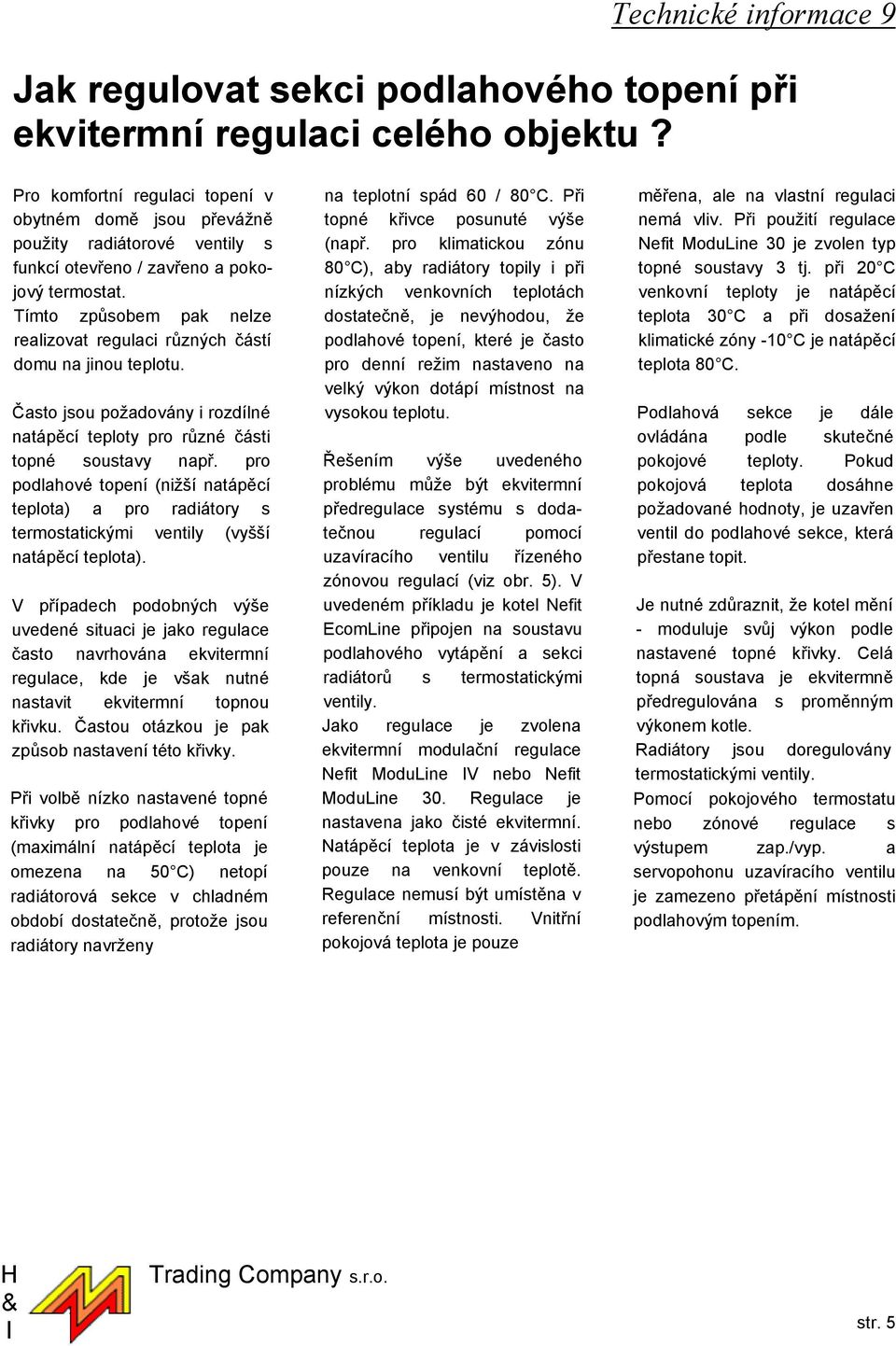

5 Jak regulovat sekci podlahového topení při ekvitermní regulaci celého objektu? Pro komfortní regulaci topení v obytném domě jsou převážně použity radiátorové ventily s funkcí otevřeno / zavřeno a pokojový termostat. Tímto způsobem pak nelze realizovat regulaci různých částí domu na jinou teplotu. Často jsou požadovány i rozdílné natápěcí teploty pro různé části topné soustavy např. pro podlahové topení (nižší natápěcí teplota) a pro radiátory s termostatickými ventily (vyšší natápěcí teplota). V případech podobných výše uvedené situaci je jako regulace často navrhována ekvitermní regulace, kde je však nutné nastavit ekvitermní topnou křivku. Častou otázkou je pak způsob nastavení této křivky. Při volbě nízko nastavené topné křivky pro podlahové topení (maximální natápěcí teplota je omezena na 50 C) netopí radiátorová sekce v chladném období dostatečně, protože jsou radiátory navrženy na teplotní spád 60 / 80 C. Při topné křivce posunuté výše (např. pro klimatickou zónu 80 C), aby radiátory topily i při nízkých venkovních teplotách dostatečně, je nevýhodou, že podlahové topení, které je často pro denní režim nastaveno na velký výkon dotápí místnost na vysokou teplotu. Řešením výše uvedeného problému může být ekvitermní předregulace systému s dodatečnou regulací pomocí uzavíracího ventilu řízeného zónovou regulací (viz obr. 5). V uvedeném příkladu je kotel Nefit EcomLine připojen na soustavu podlahového vytápění a sekci radiátorů s termostatickými ventily. Jako regulace je zvolena ekvitermní modulační regulace Nefit ModuLine V nebo Nefit ModuLine 30. Regulace je nastavena jako čisté ekvitermní. Natápěcí teplota je v závislosti pouze na venkovní teplotě. Regulace nemusí být umístěna v referenční místnosti. Vnitřní pokojová teplota je pouze měřena, ale na vlastní regulaci nemá vliv. Při použití regulace Nefit ModuLine 30 je zvolen typ topné soustavy 3 tj. při 20 C venkovní teploty je natápěcí teplota 30 C a při dosažení klimatické zóny -10 C je natápěcí teplota 80 C. Podlahová sekce je dále ovládána podle skutečné pokojové teploty. Pokud pokojová teplota dosáhne požadované hodnoty, je uzavřen ventil do podlahové sekce, která přestane topit. Je nutné zdůraznit, že kotel mění - moduluje svůj výkon podle nastavené topné křivky. Celá topná soustava je ekvitermně předregulována s proměnným výkonem kotle. Radiátory jsou doregulovány termostatickými ventily. Pomocí pokojového termostatu nebo zónové regulace s výstupem zap./vyp. a servopohonu uzavíracího ventilu je zamezeno přetápění místnosti podlahovým topením. str. 5

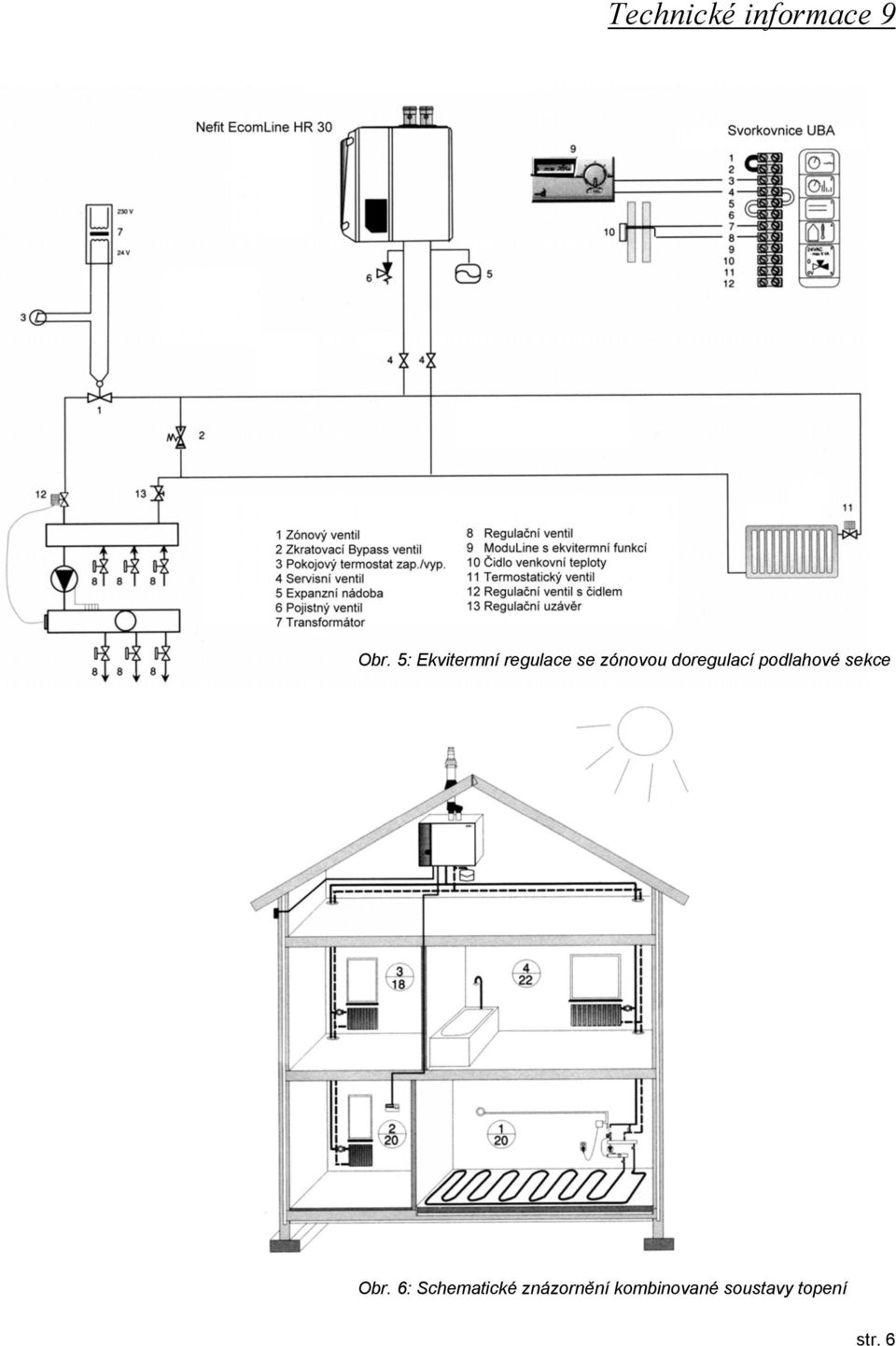

6 Obr. 5: Ekvitermní regulace se zónovou doregulací podlahové sekce Obr. 6: Schematické znázornění kombinované soustavy topení str. 6

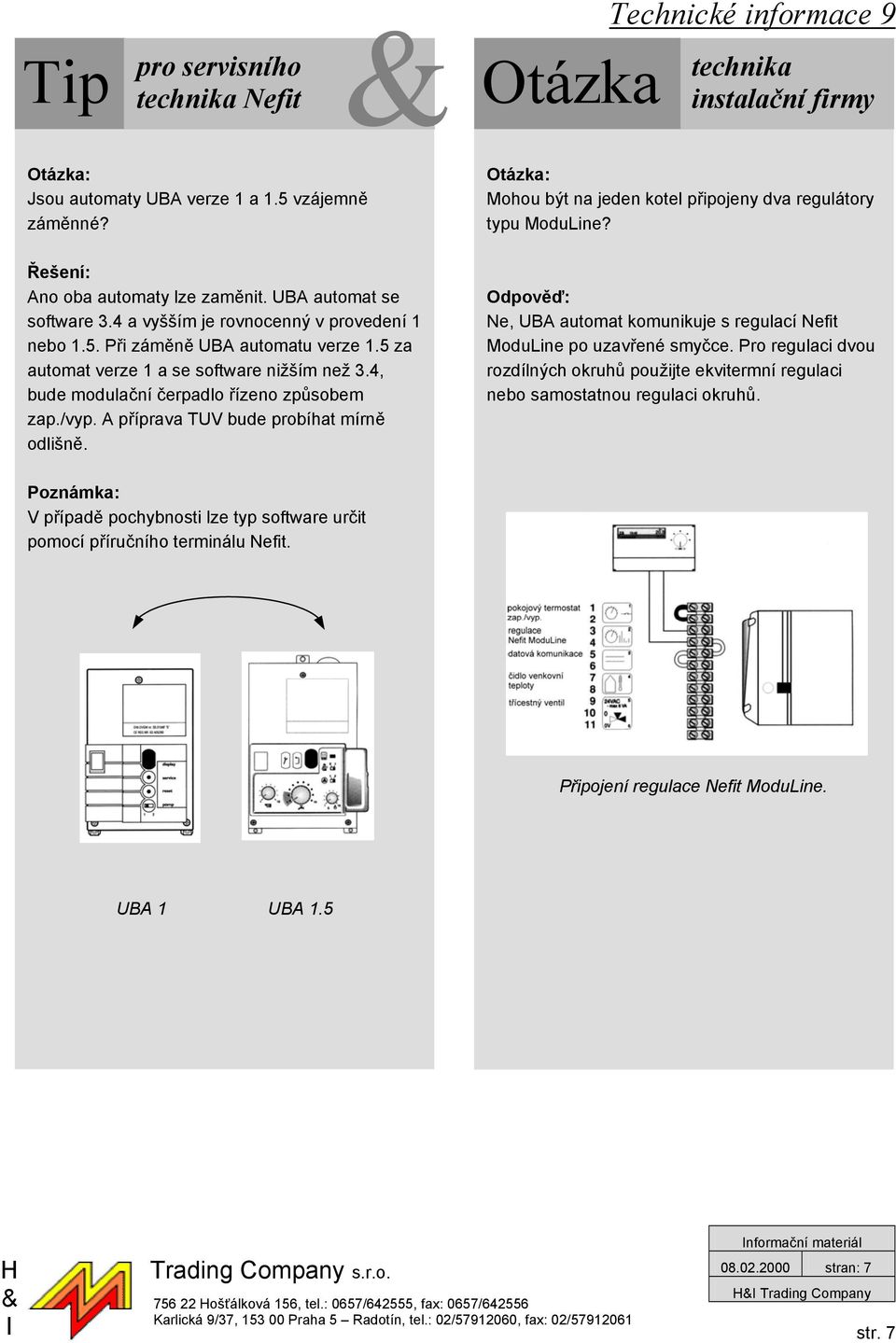

7 Tip pro servisního technika Nefit Otázka technika instalační firmy Otázka: Jsou automaty UBA verze 1 a 1.5 vzájemně záměnné? Řešení: Ano oba automaty lze zaměnit. UBA automat se software 3.4 a vyšším je rovnocenný v provedení 1 nebo 1.5. Při záměně UBA automatu verze 1.5 za automat verze 1 a se software nižším než 3.4, bude modulační čerpadlo řízeno způsobem zap./vyp. A příprava TUV bude probíhat mírně odlišně. Otázka: Mohou být na jeden kotel připojeny dva regulátory typu ModuLine? Odpověď: Ne, UBA automat komunikuje s regulací Nefit ModuLine po uzavřené smyčce. Pro regulaci dvou rozdílných okruhů použijte ekvitermní regulaci nebo samostatnou regulaci okruhů. Poznámka: V případě pochybnosti lze typ software určit pomocí příručního terminálu Nefit. Připojení regulace Nefit ModuLine. UBA 1 UBA ošťálková 156, tel.: 0657/642555, fax: 0657/ Karlická 9/37, Praha 5 Radotín, tel.: 02/ , fax: 02/ nformační materiál stran: 7 Trading Company str. 7
