1 VYUŽÍVÁNÍ PALIV Z ODPADŮ Současnost a budoucnost trhu, dopady globálního vývoje Waste To Energy , Praha 1

2 Hlavní charakteristiky trhu paliv z odpadů v ČR Doposud výroba tuhých alternativních paliv (TAP) probíhala pouze z průmyslových odpadů (guma, plasty, textil, apod.) TAP doposud využívány pouze v cementárnách (SRF, RDF), spoluspalování v energetických zdrojích proběhlo zatím pouze formou provozních zkoušek (spíše příležitost po modernizaci) Cena TAP v posledních letech významně padá. Zatímco před 5 lety dosahovala i 30 až 35 Kč za MJ dodaného TAP, nyní dosahuje i negativních hodnot (platba na bráně cementárny) V minulosti zásobovaly cementárny především domácí výrobci TAP, nyní se situace obrací (rapidně rostou dovozy z Německa a Itálie)

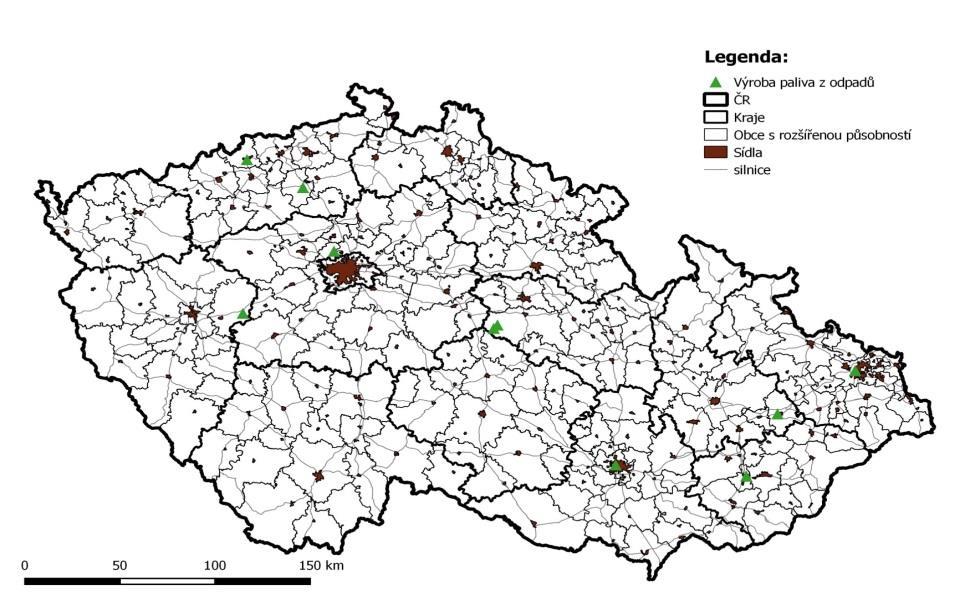

3 Zařízení pro výrobu paliv z odpadů v ČR Symbol Zařízení Počet Roční kapacita t/rok Výroba paliva z odpadů Potenciální hmotnostní tok odpadů * První hodnota přestavuje potenciál pro další produkci paliv z odpadu a výrobu paliv vystupující z režimu odpadů, druhá hodnota pak produkci paliv v režimu zákona o odpadech Zdroj: MŽP Analýza sítě zařízení pro nakládání s odpady v ČR, EY 2015 Strana 3

4 Zařízení pro výrobu paliv z odpadů Symbol Zařízení Počet Roční kapacita t/rok Výroba paliva z odpadů Potenciální hmotnostní tok odpadů PROVOZOVATEL LOKALITA POVOLENÁ KAPACITA [t] FCC Česká republika, s.r.o. Brno OZO Ostrava s.r.o. Ostrava - Slezská Ostrava Marius Pedersen a.s. Hranice EcoWasteEnergy s.r.o. Třemošnice EcoWasteEnergy s.r.o. Třemošnice RUMPOLD s.r.o. Mýto FCC Regios, a.s. Úholičky - CELIO a.s. Litvínov Lafarge Cement, a.s. Čížkovice SUEZ Využití zdrojů a.s. Otrokovice Strana 4 Zdroj: MŽP Analýza sítě zařízení pro nakládání s odpady v ČR, EY 2015

5 Zařízení pro výrobu paliv z odpadů Symbol Zařízení Počet Roční kapacita t/rok Výroba paliva z odpadů Potenciální hmotnostní tok odpadů ABSORPCE TAP V ČR V ROCE 2015 Název Jednotka Cementárny Vápenky Celkem Současný stav odhad k roku 2015 provozní TAP a alternativní paliva do pecní linky t/r Maximální množství TAP t/r Zbývající využitelná kapacita TAP t/r Zdroj: MŽP Analýza sítě zařízení pro nakládání s odpady v ČR, EY 2015 Strana 5

6 Současná spotřeba paliv z odpadů v ČR Přehled českých cementáren a vápenek Provozovatel Provozovna Kapacita (t/rok) Množství spáleného odpadu (t/rok) 2013 Množství spáleného odpadu (t/rok) 2014 Množství spáleného odpadu (t/rok) 2015 Množství spáleného odpadu (t/rok) 2016 Českomoravský cement, a.s. Radotín Lafarge Cement, a.s. Čížkovice CEMEX Cement, k.s. Českomoravský cement, a.s. Závod Králův Dvůr - Radotín, provozovna Radotín Lafarge Cement, a.s. CEMEX Cement, k.s. - Závod Prachovice Českomoravský cement, a.s. Mokrá Cement Hranice, akciová společnost Českomoravský cement, a.s. - Cementárna Mokrá Cement Hranice, akciová společnost CELKEM Zdroj: Český hydrometeorologický ústav Strana 6

7 Spotřeba tepla na výpal slínku Zdroj: Svaz výrobců cementu ČR, Strana 7

8 Co jsou vlastně tuhá alternativní paliva Klasifikace tuhých alternativních paliv podle normy ČSN EN Klasifikační charakteristika Statistická míra Jednotka Třídy Výhřevnost průměrná hodnota MJ/kg Chlor (Cl) průměrná hodnota % hm v sušině 0,2 0,6 1,0 1,5 3,0 Rtuť (Hg) medián Mg/MJ 0,02 0,03 0,08 0,15 0, percentil Mg/MJ 0,04 0,06 0,16 0,30 1,00 Pro obchodování na trhu s TAP je nutná certifikace. Problematiku a certifikaci TAP v českých podmínkách popisují následující normy: CEN TS Tuhá alternativní paliva terminologie, definice a popis CEN TS Tuhá alternativní paliva systémy řízení kvality zvláštní požadavky aplikace při výrobě tuhých alternativních paliv CEN TS Tuhá alternativní paliva specifikace a třídy V současné době však není problematika tuhých alternativních paliv v ČR závazně legislativně upravena. JE TO POTŘEBA??? Strana 8

9 Vývojové tendence ovlivňující trh s TAP Aktuální trendy ovlivňující odvětví výroby tuhých alternativních paliv 1) Restrikce dovozu odpadů do Číny Od roku 2018 kompletní zákaz dovozu 24 druhů odpadů (včetně vytříděných plastů). Řada méně hodnotných či kontaminovaných plastů není v Evropě materiálově využitelná! 2) Zákaz skládkování využitelných odpadů Platné v mnoha zemích Evropy (např. Německo, Itálie) 3) Zaplněné kapacity zařízení pro energetické využití v Západní Evropě Export ze zemí s nedostatkem kapacit pro využití TAP (např. Itálie, Velká Británie) zaplňuje cementárny, monobloky, fluidní kotle i roštové spalovny v Německu a Skandinávii. 4) Dotřiďování méně hodnotných tvrdých plastů nebo folií se přestává vyplácet Vysoké náklady na dotřídění a klesající ceny vytříděných komodit, množství vytříděných plastů končí na skládkách z důvodu problematické uplatnitelnosti 5) Možnosti přeshraniční přepravy odpadů k využití (týká se i TAP) Do Česka nelze dovést pouze odpady k odstranění Strana 9

10 Dopady trendů na trh s TAP v podmínkách ČR Dovoz výhřevných frakcí z jiných zemí (přetlak materiálu) Vzhledem k existenci možností odbytu v ČR (cementárny) Nemožnost dodavatelů českých odpadů cenově konkurovat Vzhledem k vyšším cenám očekávaným na bráně výrobců paliva Vytěsňování českých odpadů z TAP na skládky Vzhledem k levnému skládkování Nutnost vytvořit podmínky pro realizaci záměrů energetického využití (využití odpadů nebo přímo TAP) Strana 10

11 Přetlak materiálu v Německu tlačí ceny dolů! Strana 11

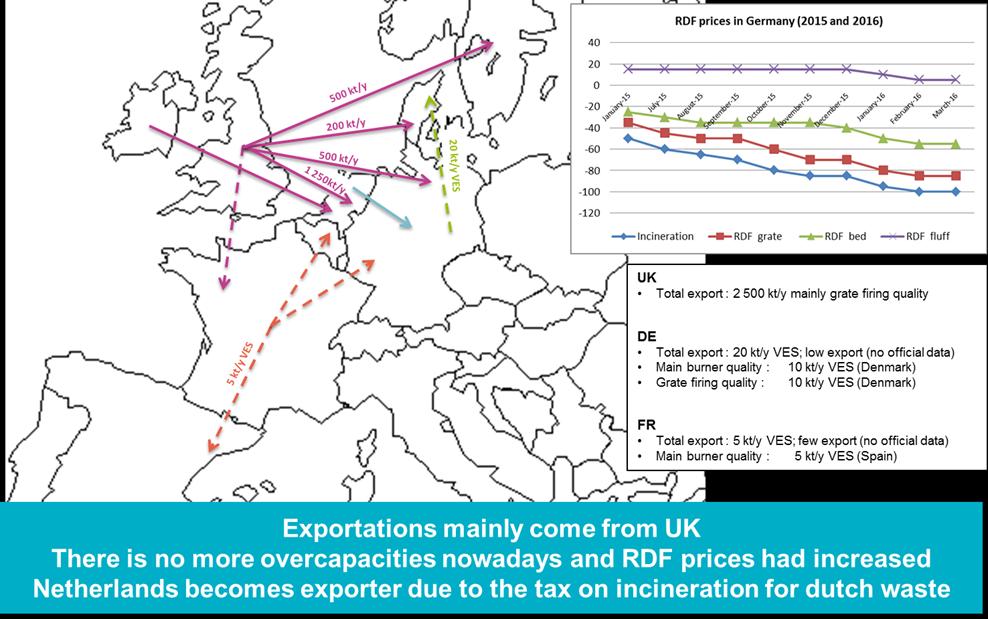

12 RDF se běžně přepravuje přes hranice Ani ČR není izolovaným trhem!!! Strana 12

13 Příklady současných poptávek Itálie, Německo Výměty z dotřiďovacích linek Nabízená cena i více než 45 EUR/tuna dodáno ČR!!! Strana 13

14 Základní definice paliv z odpadů Vstup Surový odpad, např. směsný komunální odpad (SKO), který obsahuje organické látky minerály a hořlaviny nelze vždy zcela použít jako palivo! Proto i SKO musí být upraven drcením, provedením screeningu, vytříděn balisticky a magnetickým nebo vířivým proudem a třídění vzduchem apod. s cílem získat Nadsítná frakce Vysokokalorická frakce (HCF): výsledný materiál <300mm je výchozí surovinou pro předspalovací komoru (HotDisc, PREPOL SC or Fire Bed Combustor) nebo smíchaný s průmyslovým odpadem (CIW) pro výrobu alternativních tuhých paliv jako RDF palivo do kalcinátoru nazývané Residue Derived Fuel (RDF), které je zpracováno z vysokokalorické frakce HCF, nebo pneumatik (TDF) nebo biomasy (<60-120mm, cv ~15-19MJ/kg), nebo zpracováno na SRF palivo do hlavního hořáku (uhelné zdroje, cementárny) nazývané Solid Recovered Fuel (SRF), které je vyráběno v dalších krocích a zařazeno tak, aby dosáhlo nejdelší retence v plameni (pouze 2D částice); vlivem podílu polymerů výhřevnost >20 MJ/kg Definice v souladu s normou CEN/ TC 343 Strana 14

15 Základní definice paliv z odpadů Vysokokalorická frakce (HCF) pro přímé použití v spalovacích komorách, zrnitost: <300 mm Hrubá kalorická hodnota: 16 MJ/kg Objemová hustota: 0,3 0,5 t/m 3 nebo použité jako surovina pro výrobu RDF & SRF Residue Derived Fuel (RDF) pro kalcinační zařízení Zrnitost: mm Hrubá kalorická hodnota: 18 MJ/kg Objemová hustota: 0,2 0,4 t/m 3 Solid Recovered Fuel (SRF) pro hlavní hořáky Zrnitost: <15 30 mm Hrubá kalorická hodnota: až do 26 MJ/kg Objemová hustota: 0,1 0,25 t/m 3 15

16 Dávkování alternativních paliv do suchého procesu > 2 s Jemně mletá surová moučka HCF pro spalovací komoru: S terciálním vzduchem ~1000 C RDF pro kalcinátor: C SRF pro hlavní hořák: Teplota plynu: 2000 C Sálavé teplo: 1450 C TDF a ARM Přívod pece: cca C Cementový slínek

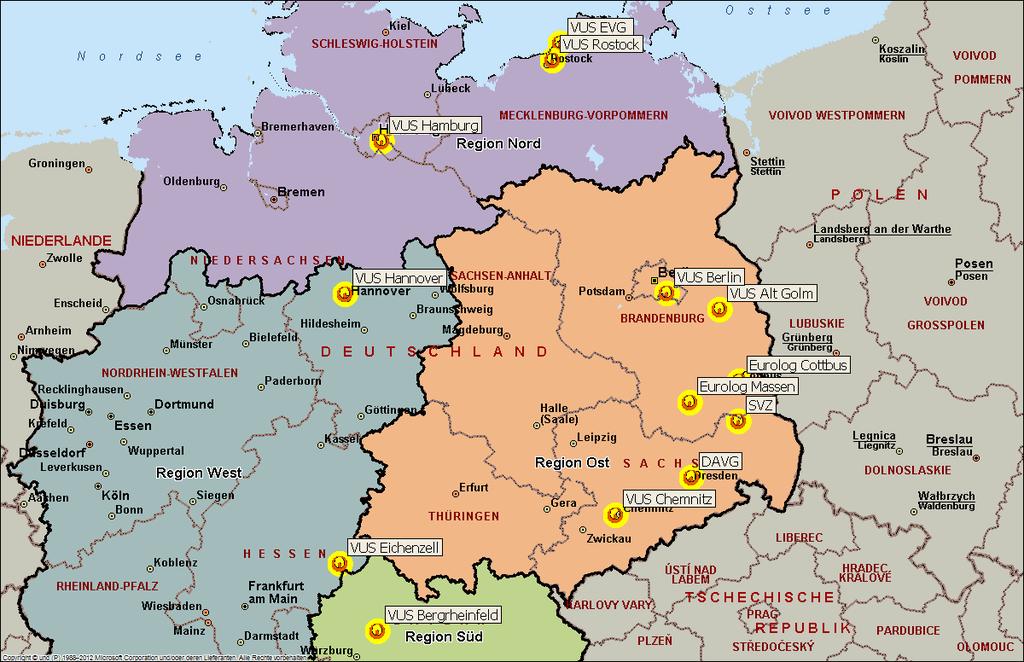

17 Výroba TAP - Veolia Germany

18 Jaký je potenciál výroby z komunálních odpadů? Mechanicko-biologická úprava Odbyt recyklovatelných složek kolísá (nyní hlavně papír a folie) Potřeba flexibility ve výstupu MBÚ!!! MBÚ MBÚ je pouze třídicí zařízení, nikoli koncové odstranění nebo využití SKO!!! Přímé napojení na energetickou koncovku je nezbytným prvkem udržitelnosti projektů MBÚ!!! Strana 18

19 Jaké řešení připravit na rok 2014? Nakládání se směsnými komunálními odpady Platby za využití odpadu Tržby za prodej elektřiny a tepla Obce a města Dodávky komunálních odpadů Platby za využití odpadu Dodávky komunálních odpadů Dodávka elektřiny a tepla (CZT) Dodávky strusky % Výrobci stavebních materiálů MBÚ Uložení popílků cca 5 % (NO) Platby za uložení Uložení podsítné frakce % Dodávky paliv % Platba za využití paliv Cementárna

20 Třídění směsných komunálních odpadů Následné materiálové a energetické využití Platby za využití odpadu Tržby za prodej elektřiny a tepla Obce a města Dodávky komunálních odpadů Platby za využití odpadu Dodávky komunálních odpadů Dodávka elektřiny a tepla (CZT) Dodávky strusky k % Výrobci stavebních materiálů MBÚ Uložení popílků cca 5 % (NO) Platby za uložení Uložení podsítné frakce % Dodávky paliv % Platba za využití paliv

21 Jednoduchá třídicí zařízení Obce řeší svoz a nakládání samostatně Obec I Platba za využití odpadů Obec II Platba za využití odpadů Obec III Platba za využití odpadů Jednoduché třídící zařízení Obec IV Platba za využití odpadů Obec V Platba za využití odpadů Obec VI Platba za využití odpadů Sklo, kovy, popř. plasty Zbytková frakce Obecní skládka Skládka

22 Jednoduchá třídicí zařízení Obce řeší svoz a nakládání samostatně Obec I Platba za využití odpadů Obec II Platba za využití odpadů Obec III Platba za využití odpadů Jednoduché třídící zařízení Novela Vyhlášky č. 294!!! Obec IV Platba za využití odpadů Obec V Obec VI Platba za využití odpadů Platba za využití odpadů Sklo, kovy, popř. plasty Zbytková frakce neplní AT4 ani výhřevnost v sušině Obecní skládka Skládka

23 Jak nastavit budoucí systém pro SKO Spojení s modernizací stávajících energetických zdrojů! Obec I Obec II Obec III Sdružení /svazek měst a obcí Platba za využití odpadů MBÚ Obec IV Obec V Zbytková stabilizovaná frakce Obec VI Skládka

24 Zařízení MBÚ s výrobou alternativních paliv Vysoce automatizované Poměrně vysoký CAPEX Celý proces probíhá v budově Vysoké environmentální standarty Vzduch čištěn v sáčkových filtrech a v zařízeních na regenerační tepelnou oxidaci (RTO) Dostatečné technologie: drtič, síto, vířivý proud, magnety, NIR (blízká infračervená spektroskopie) technologie, míchací bunkr Kontrola kvality

25 Zařízení MBÚ s výrobou alternativních paliv

26 DĚKUJI VÁM ZA POZORNOST KONTAKT Ing. Michal Stieber, MBA Obchodní ředitel Divize využití odpadů skupiny Veolia v ČR michal.stieber@veolia.com Tel.:
